Электросхема ваз 21074 инжектор. Электросхема ВАЗ 21074 инжектор: устройство и особенности

Как устроена электросхема ВАЗ 21074 инжектор. Какие элементы входят в систему электрооборудования. Как работает система управления двигателем. На что обратить внимание при диагностике неисправностей.

Основные элементы электрооборудования ВАЗ 21074

Электросхема ВАЗ 21074 инжектор включает следующие основные элементы:

• Аккумуляторная батарея
• Генератор
• Стартер
• Система зажигания (катушка, свечи, датчики)
• Система управления двигателем (контроллер, датчики, форсунки)
• Приборы освещения и сигнализации
• Контрольно-измерительные приборы
• Электродвигатели (вентилятор охлаждения, стеклоочистители)
• Блок предохранителей и реле

Все эти элементы соединены между собой проводкой и образуют единую систему электрооборудования автомобиля.

Особенности системы управления двигателем ВАЗ 21074 инжектор

Система управления двигателем ВАЗ 21074 инжектор включает следующие ключевые компоненты:

• Электронный блок управления (ЭБУ, контроллер)
• Датчик положения коленчатого вала
• Датчик положения дроссельной заслонки
• Датчик массового расхода воздуха
• Датчик температуры охлаждающей жидкости
• Датчик кислорода (лямбда-зонд)
• Форсунки
• Регулятор холостого хода
• Модуль зажигания

ЭБУ получает информацию от датчиков, обрабатывает ее и управляет работой форсунок, зажиганием и другими системами для обеспечения оптимальной работы двигателя.

Схема соединений системы управления двигателем

Схема электрических соединений системы управления двигателем ВАЗ 21074 инжектор выглядит следующим образом:

• Разъем контроллера соединен с датчиками и исполнительными механизмами
• Датчики (расхода воздуха, температуры, положения коленвала и др.) подключены к соответствующим входам ЭБУ
• Форсунки, модуль зажигания, регулятор холостого хода подключены к управляющим выходам ЭБУ
• Главное реле, реле бензонасоса и вентилятора управляются через отдельные выходы ЭБУ
• Диагностический разъем соединен с ЭБУ для считывания кодов неисправностей

Такая схема позволяет ЭБУ эффективно контролировать все параметры работы двигателя.

Назначение основных реле и предохранителей

В электросхеме ВАЗ 21074 инжектор используются следующие ключевые реле и предохранители:

• Главное реле — включает питание системы управления двигателем
• Реле бензонасоса — включает электробензонасос
• Реле вентилятора охлаждения — управляет вентилятором радиатора
• Предохранители силовых цепей (15-30А) — защищают цепи стартера, генератора, системы зажигания
• Предохранители цепей управления (5-10А) — защищают цепи датчиков и контроллера

Правильный подбор и исправность реле и предохранителей критически важны для работоспособности всей электросистемы.

Как проверить работу системы управления двигателем?

Для диагностики системы управления двигателем ВАЗ 21074 инжектор можно выполнить следующие проверки:

1. Подключить диагностический сканер и считать коды ошибок из памяти ЭБУ
2. Проверить напряжение питания на разъеме ЭБУ (должно быть около 12В)
3. Проверить сигналы основных датчиков (ДПКВ, ДМРВ, ДТЖ) осциллографом
4. Проконтролировать управляющие сигналы на форсунках и катушке зажигания
5. Измерить сопротивление обмоток форсунок и других исполнительных механизмов

При обнаружении отклонений необходимо локализовать неисправность и устранить ее причину — заменить неисправный датчик, форсунку или провод.

Типичные неисправности электрооборудования ВАЗ 21074

Владельцы ВАЗ 21074 инжектор часто сталкиваются со следующими проблемами электрики:

• Отказ датчика положения коленвала — двигатель не заводится
• Выход из строя датчика массового расхода воздуха — плавающие обороты
• Неисправность регулятора холостого хода — нестабильный холостой ход
• Пробой высоковольтных проводов — перебои в работе двигателя
• Окисление контактов разъемов — плавающие неисправности электрики
• Отказ главного реле — двигатель не заводится

Для предотвращения подобных проблем рекомендуется регулярно проводить диагностику и обслуживание электрооборудования.

Особенности модернизации электросхемы ВАЗ 21074

При желании владельцы ВАЗ 21074 могут модернизировать штатную электросхему:

• Установка более мощного генератора для подключения дополнительного оборудования
• Замена штатной проводки на проводку большего сечения
• Установка дополнительных реле для разгрузки штатных цепей
• Монтаж современной аудиосистемы с отдельным питанием
• Замена галогенных фар на светодиодные с установкой стабилизатора

При модернизации важно правильно рассчитать нагрузку и использовать качественные компоненты, чтобы не нарушить работу штатных систем автомобиля.

Рекомендации по обслуживанию электрооборудования

Для поддержания электросистемы ВАЗ 21074 инжектор в исправном состоянии рекомендуется:

• Регулярно проверять уровень и плотность электролита в аккумуляторе
• Контролировать натяжение и состояние ремня генератора
• Очищать клеммы аккумулятора и генератора от окислов
• Проверять состояние высоковольтных проводов
• Своевременно менять свечи зажигания
• Периодически очищать разъемы датчиков и ЭБУ
• При появлении неисправностей сразу проводить диагностику

Своевременное обслуживание позволит избежать внезапных отказов электрооборудования и продлит срок его службы.

Схема электропроводки ваз 2107 — Лада мастер

Обслуживание автомобиля ВАЗ 2107 своими руками не представляет никаких сложностей. Конструкция проста, и мало чем отличается от копейки или тройки. То же можно сказать про электрооборудование. Электросистему автомобиля нельзя назвать идеальной, но в силу ее простоты любой каприз машины удовлетворяется легко и просто. Главное — знать схему подключения приборов и устройств.

Содержание:

1. Схема электропроводки ВАЗ 2107
2. Указатель температуры антифриза
3. Указатель уровня бензина
4. Отсутствие зарядки на аккумуляторе

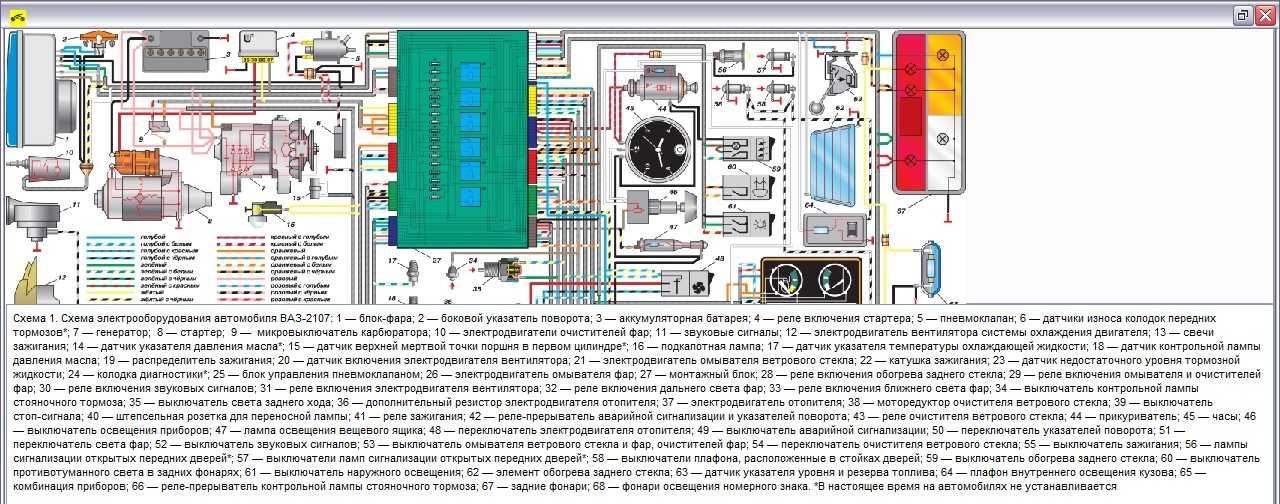

Схема электропроводки ВАЗ 2107

Внимательно изучив схему, представленную на странице, отпадут всякие вопросы по обслуживанию электрооборудования семерки. Принцип работы ее прост, а мы постараемся описать некоторые характерные неисправности, которые встречаются чаще всего.

Неисправностей может быть сколько угодно, но выберем именно те из них, где нам пригодится схема электропроводки 2107.

Указатель температуры антифриза

Нельзя сказать, что эта выход из строя этого указателя слишком частое явление, но неприятностей это может вызвать массу, вплоть до приклиниванивания двигателя. Поэтому при первых симптомах некорректной работы указателя нужно принимать меры. Признаки выхода из строя просты — если стрелка указателя при включении зажигания постоянно находится в начале шкалы и не реагирует на включение, значит нужно начинать проверку всей системы.

1.  Отсоединяем провод указателя температуры от датчика, согласно электросхеме 2107.
2.  Если стрелка осталась в том же положении, значит дело в самом указателе.
3. Присоединяем провод к массе двигателя, и если стрелка сдвинулась с мертвой точки, значит дело в датчике температуры. Он восстановлению не подлежит, и его нужно менять.
4. Неисправность может быть в самом проводе, и это можно проверить только подав напряжение на сам указатель непосредственно, демонтировав комбинацию приборов.
   Если стрелка осталась неподвижной, то придется менять весь блок приборов.

Указатель уровня бензина

Его неисправность видна сразу — при включенном зажигании и даже при пустом баке, стрелка должна сдвинуться с места. Проверка прибора на работоспособность проводится по аналогичной схеме, но нужно учесть, что в приборе встроена лампа контрольного уровня топлива, и она питается проводом, подключенным к штекеру W на самом датчике, а к штекеру Т присоединяется провод от самого указателя.

В случае, когда стрелка всегда показывает полный бак, неисправность прибора проверяется отсоединением от комбинации белой колодки и подачей на нее питания 12 вольт. Если прибор исправен, то стрелка должна оказаться в начале шкалы. Указатель давления масла проверяется по аналогичной методике, с той лишь разницей, что провод, который идет от датчика к указателю, согласно схеме, серый с белыми полосками.

Отсутствие зарядки на аккумуляторе

С этой проблемой сталкиваются многие, но однозначного решения ее нет и быть не может, поскольку в цепи довольно много элементов, которые могут влиять на зарядку аккумулятора. Зарядка АКБ не зависит только от генератора. Она зависит и от других устройств и влияний. Самые простые причины отсутствия зарядки — ослабление приводного ремня генератора. Проверить ремень привода можно просто попробовав силу его натяжения. Есть определенные значения, установленные нормами техобслуживания автомобилей ВАЗ, но применять динамометрические инструменты в гаражных условиях никто не будет. Достаточно, чтобы ремень привода генератора под средним усилием отклонялся от первоначального положения на 2-2,5 см. Если ремень натянут слишком сильно, то это может привести к преждевременному износу подшипников генератора и втулки помпы.

Принципиальная схема зарядки аккумулятора устроена не слишком сложно — минусовая клемма АКБ подключена к кузову автомобиля, масса. Плюсовая клемма напрямую соединена с плюсовой клеммой стартера и клеммой генератора. После генератора питание проходит на блок предохранителей, который на ВАЗ 2107 расположен под капотом. С пакета предохранителей ток поступает на замок зажигания, а с замка снова через блок предохранителей уходит на контрольную лампочку, сигнализирующую о низком заряжающем напряжении.

До зарядки аккумулятора ток проходит через множество элементов, в каждом из которых может возникнуть неисправность. Поскольку у нас есть схема электропроводки ВАЗ 2107, то мы без труда проследим путь тока и сможем выяснить в каком из элементов возникла проблема. Очередность проверки цепи следующая:

1.  Проверяем предохранитель, который защищает цепь заряда.
2.  Проверяем ремень привода генератора, его состояние и натяжение.
3.  Проверяем состояние проводов на аккумуляторе, генераторе и на стартере. Все клеммы должны быть плотно прижаты и не иметь окислений поверхности.
4.  Проверяем состояние провода, который соединяет минусовую клемму аккумулятора с кузовом автомобиля. Очень часто бывают случаи, когда проблема решается простым ослаблением гайки крепления провода массы и интенсивным проворачиваем клеммы.

Если все эти действия не привели ни к какому результату, тогда нужно проверять генератор, выпрямитель, реле зарядки и реле-регулятор. Реле-регулятор отвечает за верхний и нижний порог зарядного тока, подающегося на аккумулятор. Реле выполнено в одном корпусе со щетками генератора и при выходе из строя восстановлению не подлежит. Если он не обеспечивает напряжение цепи при работающем двигателе 13-14,5 вольт, то он однозначно подлежит замене.

Щетки генератора тоже могут влиять на зарядку АКБ. Если они имеют чрезмерный износ, перекос в посадочных ячейках. Возможно также попадание пыли в щеткодержатель и приклинивание щеток. Это проверяется визуально — если щетки свободно двигаются в корпусе и не сильно изношены, их можно оставить. Остальные поломки, связанные с низким зарядом АКБ находятся в генераторе или в диодном мосту.

Схема электропроводки может здорово помочь при мелких и крупных неисправностях электрооборудования, поэтому всегда должна быть под рукой. Учите матчасть, и удачи на дорогах!

Читайте также Адаптер для диагностики авто своими руками, Как снять щиток приборов на Ваз 2107

Электрическая схема автомобиля ВАЗ 21074

Главная » Электросхемы

Электросхемы

Автор kofa1 На чтение 5 мин Просмотров 30 Опубликовано 27. 02.2020

Качественная цветная схема электрооборудования легкового отечественного авто ВАЗ-21074 приводится в помощь автоэлектрикам и СТО. Модель 21074 представляет собой усовершенствованную модификацию ВАЗ-2107. На «семьдесят четверку» устанавливается тот же двигатель объемом в 1,6 л, но карбюратор заменен на инжектор. Некоторые элементы схемы устанавливаются не на все, а лишь на части выпускаемых автомобилей этой модели. В конце статьи показаны предохранители и защищаемые ими цепи. Схемы увеличиваются по клику.

Содержание

1. Электрооборудование ВАЗ-21074
2. Схема системы управления двигателем ВАЗ 21074
3. Блок предохранителей Ваз-21074 инжектор

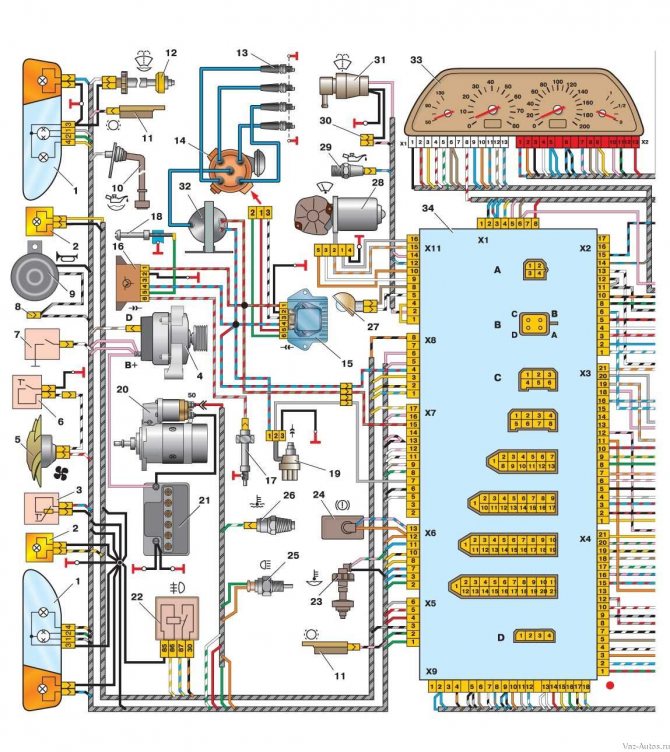

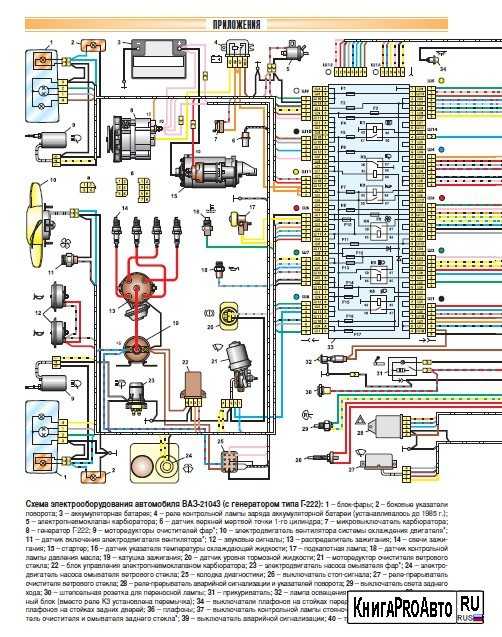

Электрооборудование ВАЗ-21074

1- блок-фары;
2- боковые указатели поворота;
3- аккумуляторная батарея;
4- реле включения стартера;
5- электропневмоклапан карбюратора;
6- микровыключатель карбюратора;
7- генератор 37.3701;
8- моторедукторы очистителей фар*;
9- датчик включения электродвигателя вентилятора;
10- электродвигатель вентилятора системы охлаждения двигателя;
11- звуковые сигналы;
12- распределитель зажигания;
13- свечи зажигания;
14- стартер ВАЗ-21074;
15- датчик указателя температуры охлаждающей жидкости;
16- лампа освещения моторного отсека;
17- датчик сигнализатора недостаточного давления масла;
18- датчик сигнализатора недостаточного уровня тормозной жидкости;
19- моторедуктор очистителя ветрового стекла;
20- блок управления электропневмоклапаном карбюратора;
21- катушка зажигания;
22- электродвигатель насоса омывателя фар*;
23- электродвигатель насоса омывателя ветрового стекла;
24- монтажный блок;
25- реле очистителя ветрового стекла;
26- реле аварийной сигналаизации и указателей поворота;
27- выключатель стоп-сигнала;
28- выключатель фонарей заднего хода;
29- реле зажигания;
30- выключатель зажигания;
31- трехрычажный переключатель;
32- выключатель аварийной сигнализации;
33- штепсельная розетка для переносной лампы**;
34- переключатель вентилятора отопителя;
35- дополнительный резистор электродвигателя отопителя;
36- лампа сигнализатора включения обогрева заднего стекла;
37- лампа сигнализатора недостаточного уровня тормозной жидкости;
38- блок сигнализаторов;
39- электродвигатель вентилятора отопителя;
40- лампа освещения вещевого ящика;
41- выключатель плафонов на стойках передних дверей;
42- выключатель фонарей сигнализации открытых передних дверей***;
43- фонари сигнализации открытых передних дверей***;
44- соединительная колодка;
45- прикуриватель;
46- часы ВАЗ-21074;
47- выключатель ламп освещения приборов;
48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
49- указатель уровня топлива;
50- лампа сигнализатора резерва топлива;
51- спидиметр;
52- лампа сигнализатора включенияуказателей поворота;
53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;
54- лампа сигнализатора зарядка аккумуляторной батареи;
55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
56- комбинация приборов;
57- эконометр;
58- выключатели плафона на стойках задних дверей;
59- указатель температуры охлаждающей жидкости;
60- тахометр 21074;
61- лампа сигнализатора включения стояночного тормоза;
62- лампа сигнализатора недостаточного давления масла;
63- лампа сигнализатора включения дальнего света;
64- лампа сигнализатора включения наружнего освещения;
65- вольтметр;
66- выключатель сигнализатора включения стояночного тормоза;
67- выключатель ламп наружнего освещения;
68- выключатель элемента обогрева заднего стекла с лампой подсветки;
69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;
70- предохранитель цепи фонарей противотуманного света;
71- плафон;
72- задние фонари ВАЗ 21074;
73- датчик указателя уровня и резерва топлива;
74- колодки для подключения к элементу обогрева заднего стекла*;
75- фонари освещения номерного знака.

Схема системы управления двигателем ВАЗ 21074

Электро-схема электрических соединений ЭСУД ВАЗ 21074 — элементы схемы.

1 — разъем контроллера;
2 — датчик массового расхода воздуха;
3 — датчик температуры охлаждающей жидкости;
4 — датчик положения коленчатого вала;
5 — датчик положения дроссельной заслонки;
6 — датчик концентрации кислорода;
7 — датчик скорости;
8 — модуль зажигания;
9 — электромагнитный клапан продувки адсорбера;
10 — реле электро-вентилятора;
11 — реле электро-бензонасоса;
12 — главное реле;
13 — предохранитель на силовую цепь реле электробензонасоса:
14 — предохранитель на силовые цепи главного реле;
15 — плавкая вставка;
16-предохраитель, защищающий цепь постоянного питания контроллера;
17 — диод; 18 — регулятор холостого хода;
19 — форсунки;
Х1 — колодка диагностики;
Х2 — колодка соединения с системой электрооборудования автомобиля.

Блок предохранителей Ваз-21074 инжектор

1-Реле обогрева заднего стекла
2-Реле очистителей и омывателей Фар(если есть)
3-реле или перемычка сигналов (если нет внешнего реле)
4-реле или перемычка вентилятора охлаждения
5-реле дальнего света
6-реле ближнего света

F1-F17-Предохранители
1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла.
2 (8А) Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и
омывателя фар (контакты).
3 (8А) Резервный.
4 (8А) Резервный.
5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты)
6 (8А) Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
7 (16А) Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя.
8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
9 (8А) Регулятор напряжения генератора.
10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
11 (8А) Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова.
12 (8А) Правая фара. Обмотка реле включения очистителей фар (при включенном дальнем свете)
13 (8А) Левая фара. Контрольная лампа включения дальнего света фар.
14 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар.
17 (8А) Левая фара (ближний свет).

443

.

Схема подключения впрыска. Сделай сам в машине!

Как переучить дроссельную заслонку ВАЗ 21074?

ВАЗ 21074 Si 9-го поколения 2012 2013 2014 2015 — Всегда полезно время от времени чистить. А потом просто подтягиваем плюс, а потом минус обратно на аккумулятор. И вы должны были инициировать переобучение.

Может ли клапан РХХ вызывать неровный холостой ход на ВАЗ 21074?

Обычный, эффективный клапан IAC может гарантировать, что ваш автомобиль сможет обеспечить плавный холостой ход. Однако, когда этот клапан выходит из строя по какой-либо причине, ваш автомобиль будет работать на холостом ходу неравномерно. Грубая работа на холостом ходу может привести к неприятным вибрациям, когда ваш автомобиль стоит на месте с работающим двигателем.

Зачем нужен перепускной клапан?

Когда вы выдуваете воздух, он закрывает клапан и позволяет воздуху выходить в воду». Байпасные клапаны важны в любой системе, через которую перекачивается вода или масло, для поддержания равномерного давления и обеспечения работы системы. Конструкция оборудование, в частности, зависит от перепускных клапанов для сброса давления

Покрывается ли страховкой операция по шунтированию сердца на ВАЗ 21074?0027 Планы страхования критических заболеваний

Серебряный план Платиновый план Аортокоронарное шунтирование Аортокоронарное шунтирование Паралич Паралич

Что означает код P2440 на ВАЗ 21074?

Что означает код P2440? Диагностический код неисправности (DTC) P2440 означает «Переключающий клапан системы впрыска вторичного воздуха застрял в открытом положении». Система впрыска вторичного воздуха нагнетает свежий воздух в выхлопную систему, помогая сжигать выхлопные газы по мере прогрева двигателя.

Что происходит при отказе обратного клапана на ВАЗ 21074?

Например, неисправные обратные клапаны начнут вибрировать и даже потеряют некоторые внутренние детали, когда начнут возникать проблемы. Другие признаки неисправности обратного клапана включают обратный поток и чрезмерный износ и повреждение компонентов. Обратные клапаны также издают шум, когда начинают ломаться.

Как почистить клапан перепуска воздуха на ВАЗ 21074?

Как очистить корпус дроссельной заслонки и клапан управления холостым ходом (IAC) — здесь он будет мешать свободному открытию дроссельной заслонки, из-за чего у вас будет заедать педаль газа. В основном, когда вы садитесь в машину.

Сколько стоит новый воздушный насос ВАЗ 21074?

Средняя стоимость замены воздушного насоса составляет от 500 до 536 долларов США, но может варьироваться в зависимости от автомобиля.

Сколько стоит операция шунтирования в США на ВАЗ 21074?

По данным , средняя стоимость шунтирования в США в 2020 году составляла от 30 000 до 200 000 долларов. В том числе: плата за операционную.

Как исправить код P0033 на ВАЗ 21074?

Какой ремонт может исправить код P0033?

1. Проверить давление во впускной системе между турбонагнетателем и впускным дроссельным клапаном
2. Если давление слишком низкое, проверьте впускные шланги, интеркулер, патрубки и хомуты на наличие трещин, ослабления крепления или повреждений

Добавить комментарий

Комментарии к теме Схема впрыска ВАЗ 21074

Арсений
Просветился!!! большое тебе спасибо!!!

Минас Коврыжкин
Позаимствовать мой ВАЗ 2101. затянув регулировочную гайку на передней ступице, колесо крутится туго без изменений.может подшыбник не подходит?подскажите

Нету
Парень на 10к это ваш явно работает с КПП

Виталий
Вин Дизеля не пускают банки грабить на Кавказе?сразу поймали на семерке и приоре???

Вайс
Подскажите пжлс а после высушивания почему клапан не попадает в цилиндр? Собираюсь менять сальники и меня все мучает этот вопрос.

Петруша
Немного поправлю. После откручивания гайки ОБЯЗАТЕЛЬНО снимите наружный подшипник (прикрутите колесо) по возможности, сотрите старую смазку, забейте новую, придавив ее подшипником.

Дильшат Желанникова
, спасибо за видео!

Bryson
Поставить ЭЛЕКТРИЧЕСКИЙ УСИЛИТЕЛЬ РУЛЯ!!!

Потугина Натела
ты…! снова иди в школу!

Мировой
молодцы! спасибо! все очень четко!

Kassa
Поменяй задний выхлопной патрубок (глушитель) и вся проблема пройдет.

Сулим
Подскажите пожалуйста. У меня все три режима работают с одинаковой скоростью. И очень медленно. Поменял реле, не помогает.

Улус
У нас такая же фигня только на девятке и проблема в морде! а эти поводки от приоры если вы не знали

Гомер
мужчина красавчик! Я приду к вам, чтобы сделать мой собственный двенар!

Lilu
Мне поставили новый руль и ничего не сказали, я начал стучать, дернул вверх, потом опять через непродолжительное время снова дернул, в общем дошел до конца болт, а потом посмотрел, а масла там нет, убил сухую новую колонку. Слил масло и все, пару кушать перестало, а подтянуть некуда.

Моно впрыск. Устройство и ремонт

Не греет печка — одна из причин ГОЛЬФ 2

Система прямого впрыска: проблема впускных клапанов на HAVAL H9 и других двигателях GDI

Регулировка впрыска дизеля — простой вариант » сапун…Или влияние сапуна НА СТАБИЛЬНОСТЬ ХОЛОСТОГО ХОДА!

Hbo Landi Renzo Италия для новых автомобилей Toyota. Почему Лэнди Ренцо?

Замена газового насоса? Быстрый ремонт своими руками!

Замер динамики Хендай Велостер турбо

Опель Вектра Б Дизель 2.0 Ремонт турбины за 10 минут.

Как выставить зажигание со стробоскопом зажигания TOYOTA 5E-FE

Не стабильные обороты холостого хода! Причина и решение проблемы!

Mitsubishi pajero IO 2001 2.0 GDI

Сцепление ваз 21074 инжектор. Стоимость сцепления в сборе

Чтение 5 мин.

Все привыкли к тому, что сцепление — это простая педаль, расположенная под левой ногой. На самом деле это сложная система, требующая постоянного внимания и ухода.

Сцепление ВАЗ 2107 – это часть трансмиссионного механизма, которая участвует в передаче крутящего момента на ведущие колеса автомобиля. Между коробкой передач и двигателем автомобиля находится муфта, которая передает вращение от двигателя к коробке передач. В момент нажатия педали сцепление выключается и двигатель отделяется от коробки передач. При отпускании педали соединение восстанавливается. Сцепление обеспечивает плавный пуск и бесшумное переключение передач.

Крупные неисправности

Рабочий цилиндр имеет несколько резиновых уплотнений, которые часто портятся или замасливаются, тогда сцепление автомобиля «буксует». Замена старых уплотнителей на новые потребует использования подъемника или смотровой ямы, так как главный цилиндр расположен в неудобном месте.

При замене уплотнений не забывайте, что в системе есть тормозная жидкость, ее нужно предварительно слить.

Накидную гайку желательно не трогать, иначе потом потребуется дополнительная регулировка. Для того чтобы заменить прокладки без снятия главного цилиндра, необходимы определенные навыки и опыт.

Еще одной причиной выхода из строя сцепления может быть износ выжимного подшипника. Для замены придется демонтировать коробку передач. Так же часто изнашиваются накладки тормозных дисков, это легко заметить по характерному шуму при отпускании педали. И самая распространенная проблема с выходом из строя сцепления — это захваченный воздух. Воздух можно удалить откачкой.

Прокачка

Для прокачки вам понадобится тормозная жидкость и емкость для ее слива, а также прозрачный шланг диаметром 5 мм. и помощник, который должен будет выжимать педаль сцепления до тех пор, пока она не станет тяжелой. После этого его нужно зажать, а второй человек в это время должен открутить штуцер и слить всю тормозную жидкость. В шланге будут видны пузырьки воздуха. Процедуру следует повторять до тех пор, пока эти самые пузырьки не исчезнут. Также не стоит забывать об уровне жидкости в расширительном бачке.

Регулировка

Регулировка сцепления на ВАЗ 2107 осуществляется регулировкой привода сцепления, а точнее регулировочного болта, который находится на конце троса в подкапотном пространстве. Неправильная регулировка приведет к проскальзыванию сцепления.

1. Автомобиль устанавливается на эстакаду или смотровую яму.
2. В салоне проверяется свободный ход педали сцепления и при необходимости производится регулировка. Для этого ключом на 10 ослабьте контргайку ограничителя педали и установите необходимый зазор, примерно 0,4-2 мм.
3. Толкатель очищается от грязи и наносится проникающая смазка.
4. Рабочий цилиндр проверяют на свободный ход толкателя, от которого зависит свободный ход выжимного подшипника. Для этого вилку сцепления отводят назад до упора, при этом свободный ход толкателя должен быть в пределах 4-5 мм.
5. Свободный ход толкателя регулируется ключом на 17, который удерживает регулировочную гайку от проворачивания, а ключ на 13 ослабляет затяжку контргайки.
6. Толкатель удерживается ключом на 8, одновременно ключом на 17 оборотов
7. Откручивается регулировочная гайка и выставляется необходимый свободный ход толкателя, это примерно 4-5 мм.
8. Контргайка затягивается, удерживая регулировочную гайку толкателя.
9. Внутри автомобиля проверяется общий свободный ход сцепления, который должен быть примерно 25-30 мм. от верхнего положения педали до начала включения. При необходимости всю операцию повторяют несколько раз, пока не почувствуется, что сцепление больше не пробуксовывает.

Замена главного и рабочего цилиндров

Замена главного цилиндра производится в следующей последовательности:

1. Сливается жидкость из бачка. Это можно сделать с помощью обычного шприца или сняв шланг со штуцера главного цилиндра.
2. Откручивается штуцер трубопровода, ведущего к рабочему цилиндру сцепления.
3. Ключом на 13 откручиваются две гайки, на которых крепится главный цилиндр.

Замена рабочего цилиндра:

1. С рабочего цилиндра снимается пружина.
2. Ключом на 10 откручивается трубка, соединяющая главный и рабочий цилиндры.
3. Ключом на 13 откручиваются два болта рабочего цилиндра и снимаются вместе с пластиной.

После замены необходимо прокачать рабочий цилиндр.

Самостоятельная замена сцепления

При замене сцепления следует внимательно осмотреть все снимаемые детали, вполне возможно, что вам не потребуется замена всего узла, достаточно будет поменять только некоторые детали.

Сцепление заменяется в следующей последовательности:

1. Отсоединяются клеммы аккумулятора.
2. Рычаг переключения передач отсоединен от коробки передач.
3. Выхлопная труба отсоединяется от резонатора, затем рабочий цилиндр отсоединяется от картера коробки передач. Кардан отсоединяется от самой КПП.
4. Откручиваются болты крепления стартера к картеру коробки передач, но перед этим необходимо ослабить две нижние гайки крепления коробки передач к блоку двигателя.
5. Коробка передач снимается, затем демонтируется корзина сцепления. После снятия корзины освобождается диск сцепления
6. На этом этапе при необходимости производится замена главного цилиндра и других узлов, например, меняется вилка сцепления или усики на корзине.
7. Сборка и установка узла производится в обратном порядке.

При сборке все детали необходимо тщательно промыть, но ни в коем случае нельзя делать это в бензине или масле. Смазка осуществляется только тормозной жидкостью.

Сцепление — один из важнейших узлов в автомобиле, без которого он просто не поедет. Поэтому эта сложная система требует должного внимания и ухода. Неисправности в сцеплении могут привести к самопроизвольному движению автомобиля, а это уже прямая угроза жизни окружающих.

В прошлый раз мы заменили рабочий цилиндр, теперь перейдем к педали сцепления. Заметил в нем повышенный люфт, он должен был быть до 2 мм, а был где-то в районе 5 мм. Выяснилось, что на толкателе ГТС и пальце педали есть серьезные выработки, хотя их периодически смазывали. Толкатели были в продаже, но педаль отдельно не продается, только педальный узел в сборе, поиск на разборке тоже не дал результата — везде были с производством.

Решил просверлить эту штуку и закрутить болт вместо пальца, только нашел подходящий от подвески такого же диаметра 10 мм.

Сначала пробовал просверлить основание пальца под резьбу, но ничего не получилось — металл в одном месте очень твердый и сверла затупились, а раскатанный палец выпадал сам по себе, так что можно было смело отпиливаем его полностью и просверливаем. С помощью шайб и гаек добиваемся одинакового вылета и расположения толкателя, относительно педали.

Сам болт прикручивается двумя гайками с гравером к педали, а толкатель свободно вращается по оси. На всякий случай просверлил отверстие в болте и вставил шплинт, как в оригинальной конструкции — теперь никуда не денется.

Смазал все трущиеся части силиконовой смазкой.

Поставил все на свои места, люфт пропал.

Свободный ход педали отрегулирован примерно на 1 мм.

Без пружины сцепление теперь захватывалось в верхней части хода педали, поэтому мне пришлось немного увеличить свободный ход вилки примерно до 6 мм, чтобы пройти примерно половину пути. Педаль стала очень мягкой, переключение передач тоже, вибрация пропала. Все это было до того времени, пока не пришла упорядоченная весна.

После установки выжимать и хватать стало наоборот, в самом низу хода педали шестерни стали «хрустеть» из-за недотянутой муфты, хотя переключались мягко, педаль стала тяжелее — Пришлось уменьшить ход вилки обратно до прежних 4-5 мм. Хотя, эта пружина, вроде бы, не должна влиять на выжим сцепления.

Во всяком случае вибрация пропала и тот же «звон» тоже, как ни странно.

Предполагаю, что рабочий цилиндр «закусывал», пружина как-то плавно оттягивала толкатель назад, но без нее вилка до конца не оттягивалась — поэтому поехала выжимной подшипник. При отпускании сцепления, тоже из-за отсутствия пружины, сцепление «заклинивало» — отсюда и вибрация, по крайней мере выглядит логично.

Толкатель — 50р

Пружина — 30р

Подпишись! Удачи на дороге!

Если автомобиль начинает буксовать под нагрузкой, скорее всего дело в сцеплении. Передвигаться с неисправным блоком опасно, поэтому его следует заменить как можно скорее. В статье дана подробная инструкция, как она проводится, какое устройство выбрать, а также прилагается видео, демонстрирующее процесс.

[Скрыть]

Когда менять?

Система сцепления позволяет автомобилю двигаться плавно, снимая нагрузку с двигателя, что снижает износ его деталей и продлевает срок службы. Перегрузки вызывают инерционный момент, возникающий при вращении деталей силового агрегата, если частота вращения коленчатого вала резко упала.

Схема сборки ВАЗ 2107

Конкретных сроков замены узла нет, так как срок службы данного устройства в основном зависит от условий эксплуатации и стиля вождения водителя. Диагностировать устройство рекомендуется после 80 тыс. км пробега.

Признаки неисправности

Необходимость ремонта узла сцепления определяется по следующим критериям:

• наличие посторонних шумов при переключении скоростей;
• устройство проскальзывает, особенно при нагрузках;
• сцепление не выключается полностью;
• дребезжание;
• рывки при начале движения;
• педаль сцепления не работает.

При появлении описанных признаков лучше не затягивать с ремонтом во избежание неприятных неожиданностей в пути.

В этом видео показан процесс замены узла на ВАЗ классика.

Извините, в настоящее время нет доступных опросов.

Причины поломки сцепления ВАЗ 2107

Наибольшему износу подвержены ведомые и ведомые диски.

Неисправность сцепления может быть вызвана следующими причинами:

• износ, замасливание, дефекты на поверхности фрикционных накладок;
• слишком большие зазоры или их отсутствие в приводе выключения сцепления;
• попадание воздуха в систему гидропривода;
• течь жидкости из главного цилиндра и системы гидропривода;
• ослабление заклепок;
• деформация дисков;
• заедание, износ шлицов ступицы ведомого диска, механизма привода сцепления;
• износ подшипников;
• неисправность пружин демпфера ведомого диска;
• поломка вилки выключения или ее пружины выключения;
• износ уплотнительных колец, ухудшающий герметичность.

Для устранения этих проблем в каждом отдельном случае необходимо менять изношенные детали; лучше заменить систему сцепления в сборе.

Визуальный осмотр диска

Как лучше заменить?

Лучше всего заменять устройство, поставив автомобиль на подъемник, эстакаду или смотровую канавку. Если такой возможности нет, то можно поднять машину домкратом, чтобы добраться до узла снизу. Для безопасности нужно зафиксировать колеса, чтобы машина не катилась или поставить на ручник.

Инструменты

Для проведения ремонта необходимо подготовить соответствующие инструменты:

• набор ключей;
• отвертки;
• плоскогубцы;
• тряпки чистые; домкрат
• ;
• новый расходный материал.

При выборе нового сменного комплекта необходимо покупать оригинальные детали, желательно в сборе.

Этапы

Процедура замены состоит из следующих этапов:

1. После открытия капота первым делом необходимо обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.

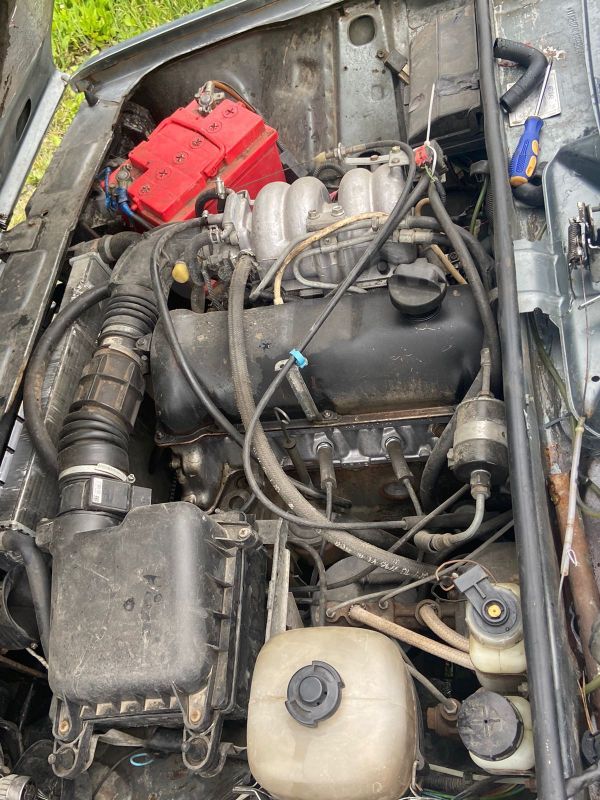

   Моторный отсек ВАЗ 2107

2. Затем необходимо демонтировать корпус воздушного фильтра и открутить гайки крепления стартера.
3. Далее в салоне следует снять накладки с ручки КПП, коврики и шумоизоляцию. Затем рычаг переключения передач необходимо отсоединить от коробки. Для этого нажмите на него и с помощью отвертки вытащите белую пластиковую втулку.
4. Для проведения дальнейшего ремонта нужно перебраться под машину.
5. При снятии деталей внимательно осмотрите их на предмет износа и дефектов. При необходимости измените их.
6. На следующем этапе отсоединяем выхлопную трубу, рабочий цилиндр, кардан, от которого должны быть отсоединены провода.
7. Затем демонтируем открученный стартер и снимаем коробку передач. Редуктор можно было просто отодвинуть в сторону, но лучше снять его, чтобы проверить состояние сальника. При необходимости сальник следует заменить. Снимать коробку передач лучше с помощником, так как это трудоемкий процесс. Коробку передач после снятия желательно промыть.
8. Далее можно снять корзину и диск сцепления. В этом случае нужно помнить, как был установлен диск, чтобы правильно установить его при сборке.

   Удаление дисков с узла

9. Теперь можно оценить состояние компонентов узла. Наиболее подвержены износу пыльники и ведомый диск. Замените главный цилиндр и.
10. Можно менять только изношенные детали, а можно менять сборку в сборе. Желательно заменить сцепление в сборе, так как, заменив старые детали, нет гарантии, что через небольшой промежуток времени вам не придется производить повторную сборку и разборку для замены сломанных деталей.
11. Дальнейшая сборка осуществляется в той последовательности, в которой происходила разборка.

После завершения ремонта необходимо проверить работоспособность системы автомобиля.

Стоимость сцепления в сборе

Как было сказано выше, лучше всего менять сцепление в сборе. Возникает вопрос, какое устройство лучше.

Можно предложить четыре варианта сборок с ориентировочной стоимостью:

1. Sachs — 4200 руб.;
2. ВазИнтерсервис (ВИС) — от 2400 руб.;
3. Валео — 4200 руб. ;
4. KraftTech — от 2400 руб.

Обзор муфты Видео

В этом видео представлен обзор муфт.

При наличии неисправностей в механизме сцепления «семерки» требуется ремонт или регулировка сцепления, что должно привести в рабочее состояние этот важный механизм действия трансмиссии и силовой установки, или, как говорят оружейники, привести нормальный бой.

Регулировка сцепления ВАЗ 2107, видеоинструкция которой размещена на нашем интернет-ресурсе, осуществляется в том случае, когда педаль механизма работает некорректно — при нажатии на нее возникают резкие провалы, включение не происходит в полном режиме, изделие теряет эластичность в процессе эксплуатации. Набор инструментов, необходимых для ремонта и регулировки механизма сцепления:

• набор слесарных инструментов;
раствор WD-40
• или эквивалент;
жидкость
• для работы гидропривода сцепления;
резиновый шланг
• ;
накопительный бак
• ;
• масштабная линейка.

Регулировка сцепления

Регулировка сцепления обычно проводится после монтажных работ по замене механизма сцепления. Правильная регулировка позволит в дальнейшем безотказно эксплуатировать узлы агрегата. Перед началом этих технологических операций необходимо проверить систему гидропривода агрегата на наличие в ней воздуха. Если в системе есть «воздушная пробка», то ее необходимо удалить. В этом случае жидкость для гидравлики автомобиля лучше заменить.

Принцип таких регулировочных мероприятий заключается в создании необходимого размера между штоком и поршнем цилиндров механизма, а также необходимого размера между выжимным подшипником и фрикционным кольцом на ведущем диске Единица. В механизме привода агрегата осуществляются такие регулировки сцепления ВАЗ 2107, как:

1. Установка необходимого зазора в главном цилиндре (ГЦС) в размере 0,1-0,5 мм в паре толкатель-поршень. Требуется отрегулировать сцепление на полный цикл, возникающий при установке упора педали. Эти размеры регулируются перемещением педали сцепления в свободном диапазоне, который составляет от 0,4 до 2 мм.
2. Установка требуемой величины перемещения толкателя в рабочем цилиндре (РЦС) в свободном режиме, которая составляет 4-5 мм. Это достигается регулировкой пары гаек, верхняя из которых фиксируется контргайкой. Линейный размер величины смещения толкателя определяется специальным стандартом.

После проведения указанных регулировок сцепления ход педали в свободном ходе должен изначально составлять 0,25-0,35 см. Также необходима регулировка размера пары «выжимной подшипник-фрикцион» на корзине. Правильность такой регулировки сцепления определяют путем измерения хода штока РСУ в свободном движении (4-5 мм).

Регулировочные действия выполняются по следующему алгоритму:

1. Выжимаем пробку, удерживая шток РСУ. При этом вилка должна двигаться без помех на расстоянии 4-5 мм.
2. Если размер не совпадает, то исправляется.
3. Для этого слегка ослабляем контргайку ключами «на 13» и «на 17».
4. Удерживая шток ключом «на 8», производим регулировочные действия по перемещению хода в свободном режиме, вращая гайку для регулировки.
5. После внесения регулировок выходной ход должен находиться в диапазоне 0,25-0,35 см.
6. После контрольного измерения необходимо затянуть контргайку.

Регулировка сцепления на инжекторных ВАЗ 2107

Регулировка сцепления на ВАЗ 2107 инжектор несколько отличается от аналогичной операции на «семерках» с карбюраторным двигателем. Дело в том, что на автомобилях с инжекторной силовой установкой устанавливается дополнительный щиток для защиты от грязевых отложений, образующихся от попадания дорожной грязи. В лобовой проекции защитный кожух крепится болтовыми соединениями, а в кормовой проекции — 2-мя саморезами.

Для демонтажа этого защитного кожуха отверните 4 болта крепления торцевым ключом на 8. Также демонтируем 2 самореза крепления кормы. Для проведения такой технологической операции, как регулировка педали сцепления ВАЗ 2107, требуется следующий рабочий цикл:

1. Измеряем масштабной линейкой расстояние от педали до поверхности водительского коврика. С помощью усилия ладони нажимаем на педаль до тех пор, пока не начнет действовать сила сопротивления обратного действия педали и измеряем длину свободного хода педали. Он должен быть 1-3 мм.
2. Если измеренное значение не соответствует требуемым размерам, то: ослабить контргайку, придать болту вращательное движение, провести регулировку с последующим затягиванием контргайки.

После проведения регулировочных работ затяните крепления, после чего нужно затянуть контргайку. Закручиваем толкатель до определения нужной величины хода, и окончательно затягиваем контргайку. Необходимо соблюдать осторожность, чтобы сохранить положение толкателя по отношению к GVC.

По окончании регулировки педали сцепления ВАЗ 2107 требуется уточнить, что желаемая длина свободного хода в норме. Данные для контроля: свободный ход педали — 1-3 мм. Длина от пола водителя до педали 90 мм.

Сцепление является одним из основных узлов автомобиля с механической коробкой передач. Без него невозможна нормальная эксплуатация автомобиля. Именно сцепление обеспечивает своевременное отключение, а затем плавное соединение «коробки» и коленчатого вала двигателя при переключении передач и запуске двигателя. По сути, сцепление действует как «переключатель» крутящего момента.

Состав и особенности

В большинстве автомобилей (включая отечественную «классику») сцепление состоит из нескольких основных элементов:

Выжимной подшипник. Он расположен не на первичном валу, который немного выступает из коробки передач. При этом подшипник крепится не на самой оси (как многие считают), а на защитном кожухе. Именно благодаря подшипнику приводится в движение ведущая вилка. По своим конструктивным особенностям выжимной подшипник может быть откатного или нажимного действия;

Фрикционные накладки. Для изготовления этих компонентов используется углеродный композитный материал, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются специальными заклепками;

Диск сцепления. Этот узел отличается своей круглой формой. Его основное назначение – соединение первичного вала коробки передач. Диск содержит демпфирующие пружины (необходимы для снижения вибраций), шлицевую муфту, радиальное основание и накладки;

— «корзина» (прижимная пластина) имеет оригинальную выпуклую форму. Диаметр «корзины» практически сравним с размером маховика. Диск идеально отшлифован с одной стороны и плотно закреплен на маховике.

Механизм сцепления управляется из салона нажатием на педаль сцепления. Принцип его работы очень прост. В нормальном положении (при нажатой педали) выжимные пружины сжимают два диска — нажимной и диск сцепления. При этом оба они плотно прижаты к маховику. В результате входной вал находится в шлицевой муфте и передает крутящий момент.

Как только водитель за рулем автомобиля опускает педаль сцепления в пол, начинает свою работу выжимной подшипник. Он давит на выжимные пружины и отодвигает нажимные диски от диска сцепления. Первичный вал редуктора перестает вращаться, а силовой агрегат продолжает работать.

Когда регулировать сцепление?

Особых требований к регулировке сцепления в зависимости от пробега нет. Автомобилист должен сам следить за работоспособностью рычага и своевременно вносить регулировки. Как правило, необходимость в этом возникает в случае длительной эксплуатации автомобиля и естественного износа трущихся деталей. Это логично, так как все узлы сцепления должны выдерживать большие нагрузки. Часто необходимость в регулировке возникает при злоупотреблении сцеплением, когда водитель выжимает сцепление и удерживает его в таком положении длительное время.

Бывают ситуации, когда при последней настройке были допущены серьезные ошибки. В этом случае придется переделывать всю работу заново. Если проигнорировать проблему и продолжать эксплуатировать автомобиль с неотрегулированным сцеплением, то могут возникнуть проблемы с переключением передач, началом движения (появляются рывки), расходом топлива («аппетит» может увеличиться на 10-20%).

А какой смысл затягивать с настройкой, если эту работу можно сделать в течении 30-40 минут своими силами.

Особенности регулировки сцепления ВАЗ-2107

Даже новичку не составит труда провести весь комплекс регулировочных работ. Главное действовать строго по заданному алгоритму:

1. Загнать машину на эстакаду. Если в гараже есть яма, то это только плюс. Остается только организовать качественное освещение.
2. Начинайте работу изнутри автомобиля. Прежде всего, убедитесь, что ход сцепления находится в допустимых пределах. Для ВАЗ-2107 этот параметр составляет от 0,4 до 2 мм. При этом измерения проводят от точки верхнего положения педали до момента ее непосредственного упирания в поршень цилиндра. Если все в порядке, продолжайте. Если нет, делаем корректировку:

Найдите стопорную гайку, ограничивающую ход сцепления) и ключом «на 10» отверните ее;

Поверните упор (расположенный под контргайкой), одновременно измеряя зазор. Оказавшись в указанном выше диапазоне, затяните верхнюю гайку.

1. Снимите брызговик (для автомобилей с инжектором).
2. Тщательно очистить толкатель от мусора и обработать проникающей смазкой.

1. Измерьте свободный ход толкателя цилиндра сцепления. Это важный момент, ведь от этого параметра напрямую зависит ход самого выжимного подшипника. Для проверки выполните следующие манипуляции:

Отведите вилку сцепления как можно дальше назад;

Измерьте свободный ход (обычно от 4 до 5 мм). Если пружина слишком жесткая и не позволяет провести замеры, то ее лучше отсоединить на время проверки.

1. Отрегулировать свободный ход (при необходимости). Для этого возьмите ключ на «17» и зажмите им регулировочную гайку. При этом ключом «на 13» ослабьте контргайку.

1. Возьмите ключ на «8» и прочно зафиксируйте толкатель. При этом ключом на «17» вращают гайку и устанавливают требуемый ход толкателя. По рекомендации производителя она должна быть в пределах от 4 до 5 мм (об этом мы уже упоминали выше).
2. После завершения регулировки надежно затяните регулировочную гайку гаечным ключом и затяните контргайку.
