Фотореле фр 2 схема подключения. Фотореле ФР-2: устройство, схема подключения и принцип работы

Преимущества использования фотореле ФР-2

Применение фотореле ФР-2 для управления освещением дает ряд существенных преимуществ:

• Автоматическое включение и выключение освещения без участия человека
• Экономия электроэнергии за счет работы освещения только в темное время суток
• Повышение безопасности на улицах и придомовых территориях
• Продление срока службы осветительных приборов
• Простота монтажа и настройки
• Надежность работы в широком диапазоне температур

Особенности эксплуатации фотореле ФР-2

При использовании фотореле ФР-2 следует учитывать некоторые особенности его эксплуатации:

• Необходимо правильно выбрать место установки фотодатчика, исключив попадание на него света от управляемых светильников
• Рекомендуется периодически проверять и при необходимости корректировать настройку порога срабатывания
• Следует избегать установки фотореле в местах с повышенной запыленностью и влажностью
• При подключении важно соблюдать указанную полярность и не превышать максимально допустимый ток нагрузки
• В зимний период возможно образование наледи на корпусе фотодатчика, что может повлиять на его работу

Возможные неисправности фотореле ФР-2 и способы их устранения

При эксплуатации фотореле ФР-2 могут возникнуть некоторые неисправности. Рассмотрим наиболее распространенные проблемы и способы их решения:

Модернизация и альтернативы фотореле ФР-2

Хотя фотореле ФР-2 остается популярным и надежным устройством, существуют возможности его модернизации и альтернативные решения:

• Использование современной элементной базы (например, замена транзисторов МП26Б на более современные аналоги)
• Добавление микроконтроллера для реализации дополнительных функций (таймер, астрономические часы)
• Применение цифровых датчиков освещенности вместо аналогового фоторезистора
• Интеграция с системами «умного дома» через беспроводные интерфейсы
• Использование программируемых логических реле вместо аналоговых схем

Однако при модернизации важно сохранить основные преимущества ФР-2 — простоту, надежность и низкую стоимость.

Фотореле ФР-2

Фотореле промышленного исполнения типа ФР-2 предназначено для использования в устройствах автоматики, где необходимо включать/отключать нагрузку в зависимости от уровня освещенности. Устанавливается в шкафах управления, например управления уличным освещением, с подключением внешнего фотодатчика типа ФСК-Г1. Внешний вид фотореле ФР-2 представлен на рисунке 1.

Технические данные

• Фотореле ФР-2 может питается однофазным переменным напряжением 220 вольт, частотой 50 герц, так и постоянным ± 220 вольт с отклонением ± 10%.
• Фотореле ФР-2 обеспечивает включение нагрузки при снижении освещенности ниже установленного уровня и отключение при увеличении освещенности выше установленного порога.
• Установку порога срабатывания в широком диапазоне при помощи регулятора уровня, расположенного внутри корпуса устройства.
• Исполнительные контакты фотореле ФР-2 рассчитаны на управление пускателями или контакторами и др., с рабочим напряжением 220 вольт и током до 2 ампер.

Принципиальная схема фотореле ФР-2 представлена на рисунке 2.

Примечание.

ФР-2 — Оптические реле (фотореле)

Фотореле типа ФР-2 (ФР-2М)

Назначение

Фотореле ФР-2 (ФР-2М) предназначены для автоматического включения и отключения освещения, а также в качестве элемента контроля управления иными объектами.

Разработчик: Специальное проектно-конструкторское и технологическое бюро по комплектным низковольтным устройствам защиты и системной автоматики для энергетики (СПКТБЭ), входившее в состав производственного объединения «Средазэлектроаппарат».
Производители: Ташкентский электротехнический завод, который был головным предприятием производственного объединения «Средазэлектроаппарат».
Реле ФР-2 предположительно было разработано и освоено в производстве в 1975 году. В 1990 году было разработана модернизированная версия реле, которая получила названием ФР-2М, модернизированное реле отличалось от ФР-2 элементной базой. Необходимость модернизировать реле возникла, потому что германиевые транзисторы МП-26А (основа реле ФР-2) были сняты с производства. Основой модернизированного реле стала микросхема К554САЗ.
В каком году реле ФР-2 (ФР-2М) сняты с производства, неизвестно. Реле выпускались в соответствии с техническими условиями ТУ16-523. 283-75.

Аппаратура (техника), в которой применялось реле

—

Конструкция и принцип действия

Все элементы фотореле ФР-2 (ФР-2М) смонтированы на печатной плате, установленной на пластмассовом основании, и закрыты съемным кожухом, предохраняющим монтаж от механических повреждений и защищающим от случайного прикосновения к токоведущим частям.
Кожух реле выполнен из прозрачной пластмассы, на нем при помощи краски нанесены товарный знак (логотип) предприятия изготовителя, тип и климатическое исполнение фотореле, номер технического условия, которому соответствует фотореле и схема расположения выводов.
В основании расположены зажимы для бескольцевого крепления внешних проводов и пружинные защелки для крепления кожуха.
Датчик освещенности (фоторезистор) может располагаться под кожухом на печатной плате или выноситься наружу и подключаться к входному зажиму.

Рисунок 1. Общий вид фотореле ФР-2 (ФР-2М)

Как уже было написано выше, Ташкентский электротехнический завод выпускал реле ФР-2 и ФР-2М, которые отличались между собой схемой. Ниже дано описание схем фотореле и принцип их работы.

Фотореле ФР-2.

Схема фотореле ФР-2 состоит из чувствительного органа (датчика освещенности), усилительного элемента, собранного на транзисторах и исполнительного реле.
В качестве датчика освещенности применяется герметизированный фоторезистор, величина сопротивления которого меняется в зависимости от наружной освещенности.
Исполнительным реле является реле постоянного тока РПУ-2, в котором имеется 2 нормально разомкнутых (2р) контакта для управления внешними цепями.
Реле ФР-2 работает следующим образом.
При увеличении освещенности (рассвет) сопротивление датчика ФС в цепи базы транзистора Т1 уменьшается, соответственно увеличиваются токи в цепи эмиттер — коллектор транзисторов Т1, Т2. Транзисторы открываются, транзистор Т2 шунтирует обмотку исполнительного реле Р. Якорь реле отпадает, его контакты размыкают цепь питания катушки аппарата, управляющего фидером освещения.
Уменьшение освещенности в вечернее время приводит к увеличению сопротивления датчика освещенности, при этом уменьшаются токи базы в цепи эмиттер — коллектор транзисторов Т1, Т2, и они закрываются. Реле Р срабатывает и замыкает цепь включения освещения. Порог срабатывания схемы регулируется с помощью переменного резистора R4.

Рисунок 2. Принципиальная электрическая схема фотореле ФР-2:
Т1, Т2 – транзистор МП-26А; R1 – резистор МЛТ-0,5 — 10 кОм; R2 – резистор МЛТ-0,5 — 1 кОм; ФС – фотосопротивление ФСК-Г1; R4 – подстроечный резистор СП3-9а 100 кОм; R5 – резистор МЛТ-0,5 — 33 кОм; R6 – резистор МЛТ-2 — 9,1 кОм; R7 – резистор МЛТ-2 — 6,8 кОм; С – конденсатор 1 мкФ х 160 В; V – диод Д226Б; Р – промежуточное реле РПУ-2-01200УЗБ.

Фотореле ФР-2М.

Схема фотореле ФР-2М состоит из измерительной части, которая представляет неуравновешенный мост на резисторах R1 — R4, и датчика освещенности BL, в качестве которого использован фоторезистор.
Подстроечным резистором R4 обеспечивается изменение уставки срабатывания, а делитель плеча R1 — BL является сигнальной цепью, подключенной на прямой вход компаратора. Резистор R5 осуществляет положительную обратную связь, переводя компаратор в режим триггера Шмитта. Выход компаратора через делители R7, R6 осуществляет управление транзистором VT, который включен параллельно выходному реле Р.
Вся схема устройства питается через двухполупериодный выпрямитель VD2 — VD5 и балластные резисторы R8, R9.
В качестве исполнительного реле применяется реле постоянного тока РПУ-2М с двумя нормально разомкнутыми контактами.
Реле ФР-2М работает следующим образом.
При снижении освещенности сопротивление фоторезистора BL увеличивается, а напряжение на прямом входе 3 компаратора DA снижается. При достижении этого напряжения до напряжения на инверсном входе 4, снимаемого с подстроечного резистора R4, триггер переключает выход в нулевое состояние, который через резистор R6 закрывает транзистор VT, при этом срабатывает реле Р, контакты замыкаются.
При увеличении освещенности сопротивление BL уменьшается, потенциал входа 3 повышается. При достижении потенциала на входе 4 компаратор переключает свой выход в единичное состояние, транзистор VT при этом открывается и шунтирует обмотку реле Р, контакты размыкаются.

Рисунок 3. Принципиальная электрическая схема фотореле ФР-2М:
DA – микросхема К554САЗ; BL – фотосопротивление ФСК-Г1; VD1 – стабилитрон КС515А; VD2-5 – диоды КД209А; VT – транзистор КТ940А; P – промежуточное реле РПУ-2-М1 1200УЗБ; C1 – конденсатор ?; C2 – конденсатор ?; R1, R2, R3 – резисторы МЛТ-0,125; R4 – подстроечный резистор ?; R5, R6, R7 – резисторы МЛТ-0,125; R8, R9 – резисторы МЛТ-2.

Условное обозначение фотореле ФР-2 (ФР-2М) расшифровывается следующим образом.
ФР-2МХЗ:
ФР — ФотоРеле;
2 — модификация;
М — модернизированное;
Х3 — климатическое исполнение (У, Т) и категория размещения (3) по ГОСТ 15150-69.
Рабочее положение фотореле ФР-2 (ФР-2М) в пространстве вертикальное, допускается отклонение до 5° в любую сторону.

Краткие технические характеристики

Входные параметры:
Номинальное напряжение питания: 220 В постоянного тока или 220 В 50 Гц
Выходные параметры:
Ток коммутируемый контактами: 2 А
Напряжение на разомкнутых контактах: 220 В постоянного или переменного тока
Габариты: 113 х 55 х 114 (В х Ш х Д)
Вес: не более 420 г.

Дополнительная информация (источники информации)

1. Отраслевой каталог 07.26.01-81. Фотореле типа ФР-2. М.: Информэлектро, 1981 >>скачать
2. Отраслевой каталог 07.26.01-87. Фотореле типа ФР-2. М.: Информэлектро, 1987 >>скачать
3. Отраслевой каталог 07.26.01-90. Фотореле типа ФР-2М. М.: Информэлектро, 1990 >>скачать

Фотореле фр 2 м схема.

Да, иногда намного проще купить датчик света в магазине. Но, если этих датчиков нужно, к примеру, 20 штук. То о рентабельности такой покупки я бы поспорил.

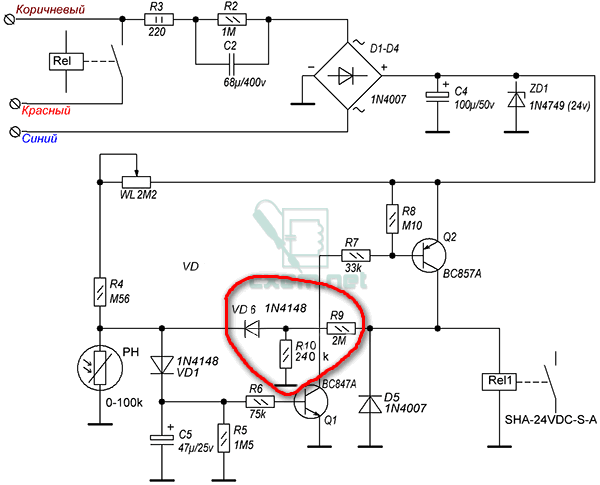

Выкладываю, по моему мнению, простую и легко повторяемую схему фотореле из тех, что выпускаются в массовое производство.

Подстроечным резистором WL регулируется порог срабатывания реле при уровне освещенности от 5 до 50 лк.

ZD1- стабилитрон 24 Вольта.

PH- фоторезистор, подойдет любой с разностью около 10 — 70 кОм.

В качестве корпуса отлично подойдет баночка из под крема или любая другая емкость с полу или прозрачными стенками.

Ноль и фаза при подключении не имеют значения. От них зависит будет ли на цоколе лампы напряжение при выключенном реле или нет.

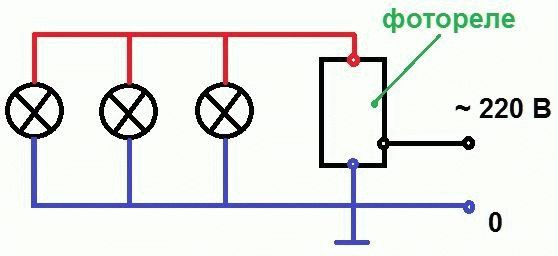

На рис. 1 выше указана типовая схема подключения лампы или нагрузки. На рис. 2 предложен вариант с выключателем. Так как иногда при выключенном реле нужно принудительно включить лампу.

Плата фотореле, вид сверху.

Рисунок прозрачной печатной платы. Вид сверху. Черные полосы- это «окна». Нужны для предотвращения КЗ и искрения между проводниками. Они не обязательны, но желательны.

Плата разведена для 2-х видов реле. Но, ее можно легко перерисовать под реле, имеющиеся у Вас.

На фотографии нижней стороны платы, эти «окна» хорошо видны.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
Q1-Q2	Биполярный транзистор	BC857A	2			В блокнот
D1-D5	Выпрямительный диод	1N4007	5			В блокнот
VD1	Выпрямительный диод	1N4148	1			В блокнот
ZD1	Стабилитрон	1N4749	1			В блокнот
R2	Резистор	1 МОм	1	0. 125 Вт		В блокнот
R3	Резистор	220 Ом	1	2 Вт		В блокнот
R4	Резистор	560 кОм	1	0.125 Вт		В блокнот
R5	Резистор	1.5 МОм	1	0.125 Вт		В блокнот
R6	Резистор	75 кОм	1	0.125 Вт		В блокнот
R7	Резистор	33 кОм	1	0.125 Вт		В блокнот
R8	Резистор	100 кОм	1	0. 125 Вт		В блокнот
R9	Резистор	200 кОм	1	0.125 Вт		В блокнот
PH	Фоторезистор	0-100 кОм	1			В блокнот
WL	Подстроечный резистор	2.2 МОм	1			В блокнот
C2	Конденсатор	0.68мкФ 400В	1

1.Общие указания.
1.1. Электронное фотореле ФР-2 предназначено для работы в комплекте со светильника ми наружного освещения, который последовательно включен в цепь питания светильника. Фотореле ФР2 обеспечивает включение, выключение нагрузки в зависимости от уровня естественной освещенности.
1.2. Работа фотореле ФР-2 осуществляется при различных уровнях естественной освещенности: при уровне меньше 1 лк (+/- 0,5 лк) происходит включение ламы светильника, при уровне 4 лк (+/- 0,5 лк) – выключение. Если после включения освещения происходит небольшая подсветка фотодатчика, фотореле самостоятельно её компенсирует. Выключение нагрузки происходит тогда, когда уровень естественной освещенности датчика больше уровня искусственной освещенности.
1.3. Для защиты от кратковременной посторонней засветки, отключение светильников происходит, когда уровень освещенности, превышающий заданный длится более 5 минут.
1.4. В случае необходимости астрономический тамер фотореле позволяет отключать светильники в ночное время на период заданный пользователем между 22 часами вечера и 7 часами утра.
1.5. Фотореле ФР2 выполнено в пластмассовом корпусе со степенью защиты IP54 и выносным фотодатчиком длиной провода 1м со степенью защиты IP68.
2. Технические данные.
2.1. Номинальное напряжение, В (±10%) – 220
2. 2. Номинальная частота, Гц – 50
2.3. Максимальный ток нагрузки, А – 8
2.4. Напряжение нагрузки, В – 220
2.5. Мощность, потребляемая регулятором от сети, Вт, не более – 5,5
2.6. Уровень освещенности, лк
— при включении 1(+/-0,5)
— при выключении 4(+/-0,5)
2.7. Период времени, когда возможно отключение светильников, ч, с 22 до 7
2.8. Габаритные размеры, мм, не более – 90×78×41
2.9. Масса, кг, не более – 0,15
2.10. Температура окружающей среды, °С от – 45 …+ 40
3. Комплектность.
3.1. В комплект поставки электронного фотореле входит
— фотореле ФР-2 – 1 штука,
— руководство по эксплуатации – 1 штука.
4. Требования по технике безопасности.
4.1. Отключение светильника от фотореле ФР2 замену лампы в светильнике, замену предохранителя, перенастройку платы производить только после отключения фотореле от электросети.
4.2. Во избежание выхода фотореле ФР-2 из строя запрещается использовать самодельные предохранители в электронной плате и подключать нагрузку с током потребления превышающим номинальный ток фотореле.
5. Устройство и работа фотореле ФР-2

5.1. Конструктивно электронное фотореле смонтировано на текстолитовой печатной плате. Печатная плата устанавливается внутри пластмассового корпуса с соблюдением требований электробезопасности. Подключение нагрузки и напряжения питания электронной платы производится через присоединительные колодки.
5.2. Работа фотореле. Когда уровень освещенности уменьшается до 1 лк контакты реле К1 замыкаются и включают светильники наружного освещения. Далее в течение 10 мин фотореле находится в режиме ожидания и не реагирует на изменение освещенности (например, для разогрева ламп ДРЛ). Затем измеряется реальный уровень освещенности (учитывающий и возможную подсветку от включенных светильников) и запоминается. В дальнейшем относительно этого уровня освещенности определяется уровень освещенности отключения светильников и когда он превышен – фотореле отключает светильники, но только по истечении 5 минут. Выдержка в 5 мин служит для того, чтобы фотореле не отключилось от кратковременной посторонней засветки (например, от фар проезжающего автомобиля).
5.3. В целях экономии электроэнергии имеется возможность отключать светильники в ночное время. Время отключения и последующего включения задается пользователем (см. диаграмму программирования ночного отключения). Алгоритм ночного отключения основан на измерении длины темного времени суток и его согласования с реальным временем, поэтому в первые сутки после программирования или отключения питания фотореле режим ночного отключения не сработает.
6. Подготовка фотореле ФР2 к работе.
6.1. Установить фотореле ФР-2 так, чтобы фотоэлемент по возможности не попадал в зону искусственного освещения светильника. Подключить:
— провода питания электронной платы через колодку « Сеть ~ 220 В.»
— питание нагрузки через колодку « Нагрузка».
7. Настройка фотореле ФР-2 .
7.1. Можно изменить настройку уровня естественной освещенности, при которой фотореле включает освещение. Для ручной настройки служит подстроечный резистор R6 («Ручная установка момента включения фотореле»). Если повернуть резистор по часовой стрелке, то фотореле включится при большей естественной освещенности, а если против часовой стрелки – при меньшей. Для автоматической настройки: в момент, когда естественная освещенность соответствует выбранному уровню, нажмите кнопку SB2 и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение и далее на двойное мигание (примерно через 8-12 сек), тогда отпустите кнопку SB2. Фотореле будет включаться при вновь заданном уровне освещенности.
7.2. Если необходимо вернуться к заводским настройкам необходимо подстроечный резистор R6 («Ручная установка момента включения фотореле») поставить в среднее положение (направление стрелки как на рисунке). Далее нажмите кнопку SB2 и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение, далее на двойное мигание, и до тех пор, пока индикатор не погаснет совсем (примерно через 12 сек), тогда отпустите кнопку SB2.
7.3. Если необходимо проверить исправность ламп накаливания в светильниках, необходимо нажать кнопку SB2 программирования примерно на 4…8 секунд, дожидаясь полного горения индикатора, и отпустить кнопку SB2. Для выключения ламп – кратковременно (от 0 до 4 сек) нажмите на кнопку SB2.
7.4. После замены фотоэлемента необходимо настроить ФР-2 У2 на включение при заданном уровне освещенности 1лк при этом уровень освещенности при отключении устанавливается автоматически 4 лк. Для настройки необходимо подстроечный резистор R6 («Ручная установка момента включения фотореле») поставить в среднее положение (направление стрелки как на рисунке). Подстроечный резистор R2 («Калибровка нового фотодатчика») повернуть влево до упора, подать питание на фотореле, и медленно вращая резистор R2 по часовой стрелке при уровне освещенности 1лк (уровень освещенности контролировать люксметром Ю-116 с фотоэлементом Ф55С или аналогичным) добиться включения реле. В момент щелчка реле прекратить вращение резистора R2 – фотореле настроено.
7.5. Для замены предохранителя необходимо отключить фотореле ФР-2 У2 от сети, вынуть плату заменить предохранитель на исправный.

Диаграмма программирования времени ночного отключения.

Перед программированием выбрать время ночного отключения и включения фотореле между 22 часами вечера и 7 часами утра по внутренней шкале диаграммы. По наружной шкале диаграммы определить соответствующий данному времени код. Например, времени отключения светильника в 1 час ночи, и включения в 5 часов утра соответствуют значения кода 7 и 15 (см. диаграмму).Для программирования нажать кнопку SB1, при этом начинает мигать индикатор. Отсчитать количество миганий, соответствующе первому значению кода (в примере 7) и нажать кратковременно кнопку SB1. Далее, продолжить считать мигания индикатора оставшиеся до второго значения кода (в примере до 15) и вновь нажать кнопку SB1. Если программирование прошло успешно, то в течение 5 секунд будет гореть индикатор. Если индикатор продолжает мигать, то значит, не корректно была нажата кнопка SB1. Дождаться пока индикатор закончит мигать и повторить процедуру. Алгоритм ночного отключения основан на измерении длины темного времени суток и его согласования с реальным временем, поэтому в первые сутки после программирования режим ночного отключения не сработает.Для того, чтобы выключить режим ночного отключения светильника, нужно один раз нажать кнопку SB1 и дождаться пока, индикатор закончит мигать.8. Правила хранения.
8.1. Электронное фотореле ФР-2 необходимо хранить в сухом отапливаемом помещении при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей при температуре от 5 до 40 °С и относительной влажности воздуха не более 80%.

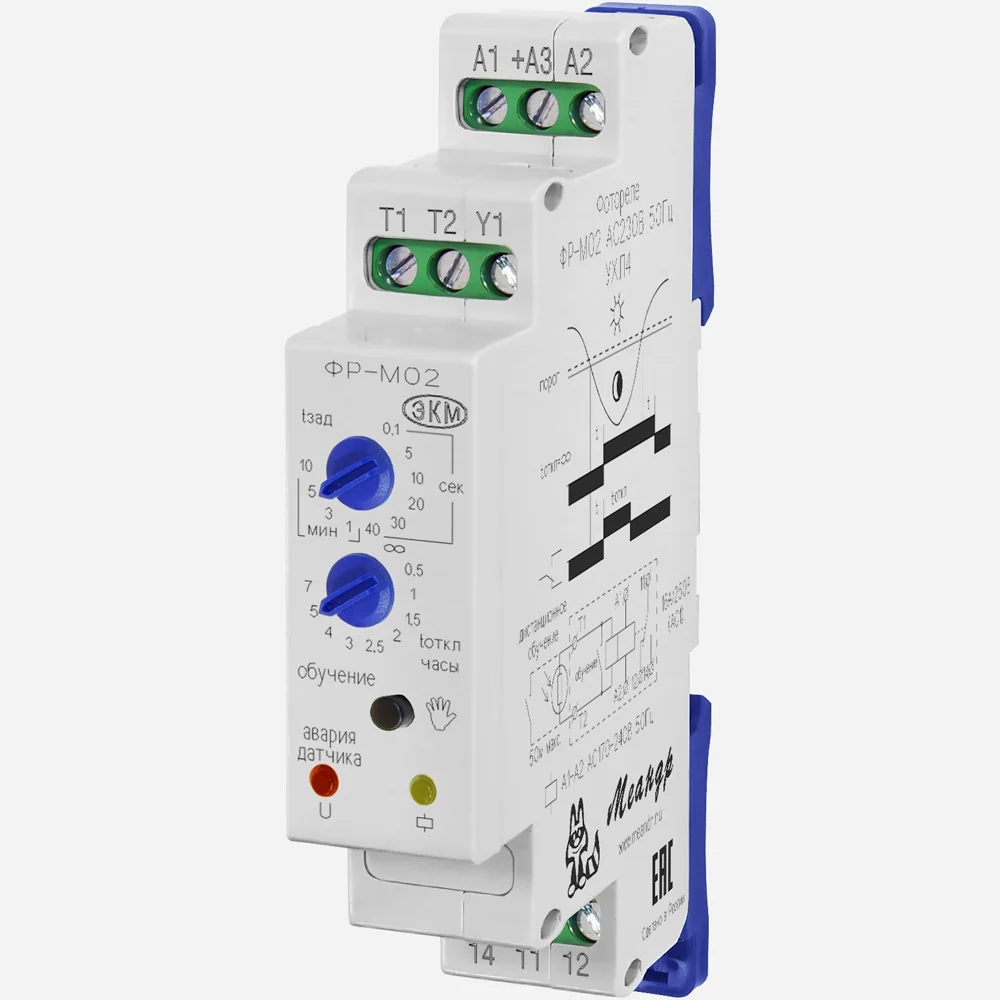

Мы рады сообщить вам, что электротехническая компания «Меандр» приступила к серийному выпуску фотореле ФР-2М . Отличительной особенностью данных реле является включение нагрузки при нулевом напряжении сети (в момент перехода синусоиды через ноль — zero crossing). Таким образом, изделие может работать со светильниками, имеющими большие пусковые токи при включении. А уменьшение пусковых токов при включении позволит применять автоматические выключатели меньшего номинала. Также имеется возможность дистанционной настройки с помощью выносной кнопки.

Кроме того, фотореле ФР-2М имеет режим «умного отключения» (smart off). В этом режиме потребитель может сам задать время включённого освещения. Не менее важной особенностью этих фотореле является его габариты. Эти реле изготавливаются в корпусе шириной всего 13 миллиметров.

Фотореле ФР-2М предназначено для автоматического включения и отключения освещения. Однако, этим его возможности не ограничиваются. Также можно осуществлять управление системой автоматического полива. С помощью данного режима можно включать насосы и через заданное время выключать их без участия человека. Имеется возможность настройки порога освещенности. При поступлении команды по каналу управления, реле «запомнит» уровень освещённости в данный момент и в последующем, все включения будут происходить именно при такой освещённости.

Технические характеристики фотореле ФР-2М

Напряжение питание, В: ФР-2М DC24В: DC24 ± 10%; ФР-2М AC230В: АC230 ± 10%
Потребляемая мощность, не более ВА: 2
Уровень освещённости — настраиваемый методом обучения, лк: 0.1-500
Длительность задержки на включение: 5с, 10с, 15с, 20с, 30с, 40с, 1мин, 3мин, 5мин, 10мин
Длительность задержки отключения встроенного таймера, ч: ∞, 0.5, 1, 1.5, 2, 2.5, 3, 5, 7
Максимальное коммутируемое напряжение, В: 400 (AC1/5А)
Максимальный коммутируемый ток АС250В 50Гц (АС1)/DC30В (DC1), А: 16
Количество и тип контактов: 1 переключающая группа
Степень защиты реле (по корпусу/по клеммам/по датчику): IP40/IP20/IP65
Диапазон рабочих температур, °C: -25…+55 (УХЛ4), -40…+55 (УХЛ2)
Режим работы: круглосуточный
Тип выносного фотодатчика (поставляется отдельно) ФД-3-1
Рабочая температура фотодатчика, °C: -40…+60
Длина провода к внешнему фотодатчику, м: до 30
Сечение подключаемого провода, мм²: 0.75

Фотореле промышленного исполнения типа ФР-2 предназначено для использования в устройствах автоматики, где необходимо включать/отключать нагрузку в зависимости от освещенности. Устанавливается в шкафах управления, например управления уличным освещением, с подключением внешнего фотодатчика типа ФСК-Г1. Внешний вид фотореле ФР-2 представлен на рисунке 1.

Технические данные

• Фотореле ФР-2 может питается однофазным переменным напряжением 220 вольт, частотой 50 герц, так и постоянным ± 220 вольт с отклонением ± 10%.
• Фотореле ФР-2 обеспечивает включение нагрузки при снижении освещенности ниже установленного и отключение при увеличении освещенности выше установленного порога.
• Установку порога срабатывания в широком диапазоне при помощи регулятора уровня, расположенного внутри корпуса устройства.
• Исполнительные контакты фотореле ФР-2 рассчитаны на управление пускателями или контакторами и др., с рабочим напряжением 220 вольт и током до 2 ампер.

Принципиальная фотореле ФР-2 представлена на рисунке 2.

Схема фотореле ФР-2 выполнена с бестрансформаторным питанием от однофазной сети переменного тока 220 ±10% вольт. При подключении устройства важно соблюсти полярность нулевого и фазных проводов , т.е. контакт 5 — ноль («земля»), а контакт 10 – фаза. В схеме фотореле применены два транзистора типа МП26Б, а коммутационным элементом служит электромагнитное К1. На транзисторе VT1 выполнен пороговый элемент, в базовую цепь которого включены фоторезистор ФСК-Г1 и резисторы R4, R5. Резистор R4 подстроечный, который установливает необходимый порог переключения, в зависимости от освещенности на фоторезисторе ФСК-Г1. На VT2 собран каскад, являющийся транзисторным ключем.

Работает фотореле ФР-2 следующим образом. При малой освещенности фоторезистора, т. е. в темное время суток, внутреннее сопротивление ФСК-Г1 велико, а напряжение смещения в базе транзистора VT1 недостаточно для его открывания, транзистор закрыт. Транзистор VT2 так же закрыт. К1 находится под током, т.к. включено в цепь R3, R6, VD1, R7. Исполнительные контакты К1 замкнуты.

При увеличении освещенности, внутреннее сопровивление фоторезистра уменьшается и при достижении порога открывания транзистора VT1, вызывает открывание последнего. За счет открывания VT1 открываеся и транзистор VT2, шунтируя обмотку К1. Напряжение на обмотке

Автоматизация подачи освещения в квартире, в доме или на улице достигается за счет применения фотореле. При правильной настройке оно будет включать свет при наступлении темноты и отключать в светлое время суток. Современные устройства содержат настройку, за счет которой можно устанавливать срабатывание в зависимости от освещенности. Они являются составной частью системы «умного дома», берущей на себя значительную часть обязанностей хозяев. Схема фотореле, прежде всего, содержит резистор, изменяющий сопротивление под действием света. Ее легко собрать и настроить своими руками.

Принцип действия

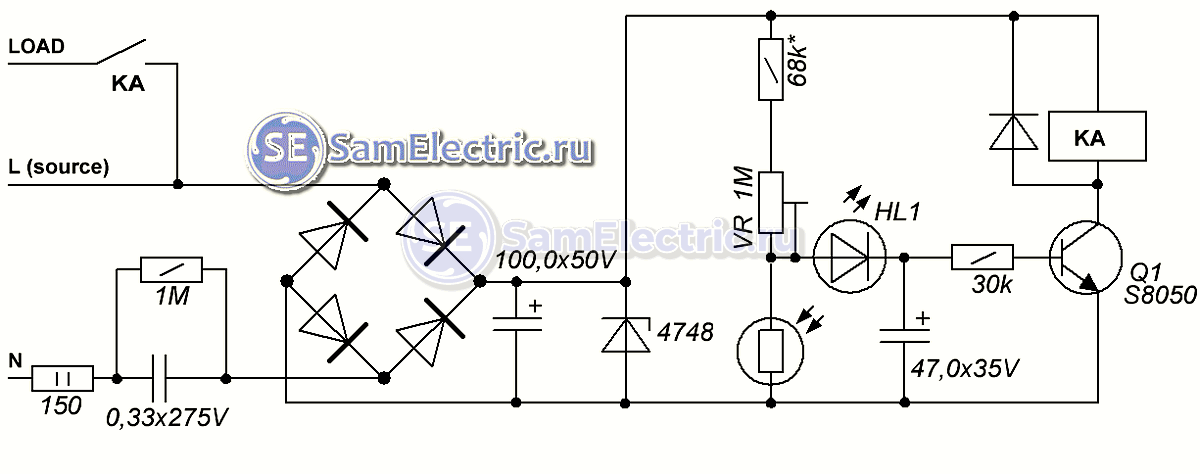

Схема подключения фотореле для включает датчик, усилитель и Фотопроводник PR1 под действием света изменяет сопротивление. При этом изменяется величина проходящего через него электрического тока. Сигнал усиливается составным транзистором VT1, VT2 (схема Дарлингтона), а с него поступает на исполнительный механизм, которым является K1.

В темноте сопротивление фотодатчика составляет несколько мОм. Под действием света оно снижается до нескольких кОм. При этом открываются транзисторы VT1, VT2, включающие реле K1, управляющим цепью нагрузки через контакт K1.1. Диод VD1 не пропускает ток самоиндукции при выключении реле.

Несмотря на простоту, схема фотореле обладает высокой чувствительностью. Чтобы ее выставить на необходимый уровень, используется резистор R1.

Напряжение питания подбирается по параметрам реле и составляет 5-15 В. Ток обмотки не превышает 50 мА. Если необходимо его увеличить, можно применить более мощные транзисторы и реле. Чувствительность фотореле повышается с увеличением напряжения питания.

Вместо фоторезистора можно установить фотодиод. Если необходим датчик с повышенной чувствительностью, используются схемы с фототранзисторами. Их применение целесообразно с целью экономии электричества, поскольку минимальный предел срабатывания обычного прибора составляет 5 лк, когда окружающие предметы еще различимы. Порог 2 лк соответствует глубоким сумеркам, после которых через 10 мин наступает темнота.

Фотореле целесообразно применять даже при ручном управлении освещением, поскольку можно забыть выключить свет, а датчик самостоятельно «позаботится» об этом. Установить его несложно, а цена вполне доступна.

Характеристики фотоэлементов

Выбор фотореле определяют следующие факторы:

• чувствительность фотоэлемента;
• напряжение питания;
• коммутируемая мощность;
• внешняя среда.

Чувствительность характеризуется как отношение образующегося фототока к величине внешнего потока света и измеряется в мкА/лм. Она зависит от частоты (спектральная) и интенсивности света (интегральная). Для управления освещением в быту важна последняя характеристика, зависящая от суммарного светового потока.

Величину номинального напряжения можно найти на корпусе прибора или в сопроводительном документе. Устройства зарубежного производства могут иметь другие стандарты напряжения питания.

От мощности светильников, к которым подключено фотореле, зависит нагрузка на его контакты. Схемы фотореле освещения могут предусматривать прямое включение ламп через контакты датчика или через пускатели, когда нагрузка велика.

На открытом воздухе сумеречный выключатель помещается под герметичной прозрачной крышкой. Она является защитой от влаги и осадков. При работе в холодный период применяется подогрев.

Модели заводского изготовления

Раньше схема фотореле собиралась своими руками. Сейчас в этом нет необходимости, так как устройства стали дешевле, а функциональность расширилась. Их применяют не только для внешнего или внутреннего освещения, но также для управлением поливом растений, системой вентиляции и др.

1. Фотореле ФР-2

Модели заводского изготовления широко используются в устройствах автоматики, например, для управления уличным освещением. Часто можно видеть днем горящие фонари, которые забыли выключить. При наличии фотодатчиков нет необходимости в ручном управлении освещением.

Схема фотореле фр-2 промышленного изготовления применяется для автоматического управления уличным освещением. Здесь также является реле К1. К базе транзистора VT1 подключены фоторезистор ФСК-Г1 с резисторами R4 и R5.

Питание производится от однофазной сети 220 В. Когда освещенность мала, сопротивление ФСК-Г1 имеет большую величину и сигнала на базе VT1 недостаточно для его открывания. Соответственно закрыт и транзистор VT2. Реле K1 включено, и его рабочие контакты замкнуты, поддерживая лампы освещения горящими.

Когда освещенность увеличивается до порога срабатывания, снижается сопротивление фоторезистора и открывается после чего реле K1 отключается, размыкая цепь питания ламп.

2. Виды фотореле

Выбор моделей достаточно велик, чтобы можно было выбрать подходящую:

• с выносным датчиком, расположенным вне корпуса изделия, к которому подводятся 2 провода;
• люкс 2 — устройство с высокой надежностью и уровнем качества;
• фотореле с питанием 12 В и нагрузкой не выше ;
• модуль с таймером, монтирующийся на ДИН-рейку;
• устройства ИЭК отечественного производителя с высоким качеством и функциональностью;
• AZ 112 — автомат с высокой чувствительностью;
• ABB, LPX — надежные производители устройств европейского качества.

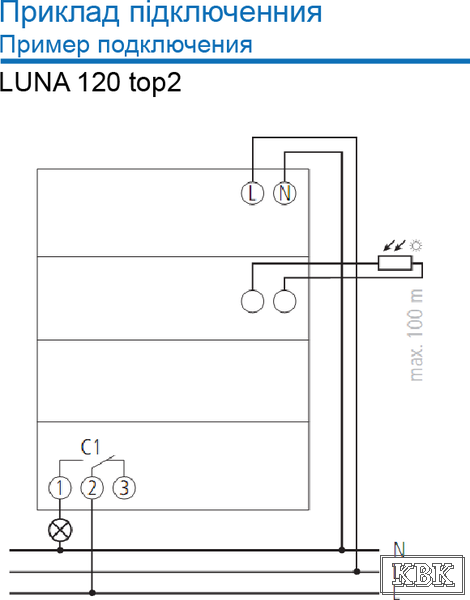

Способы подключения фотореле

Перед приобретением датчика необходимо подсчитать потребляемую светильниками мощность и взять с запасом 20 %. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а силовыми контактами коммутировать нагрузку.

Для дома такой способ применяется редко.

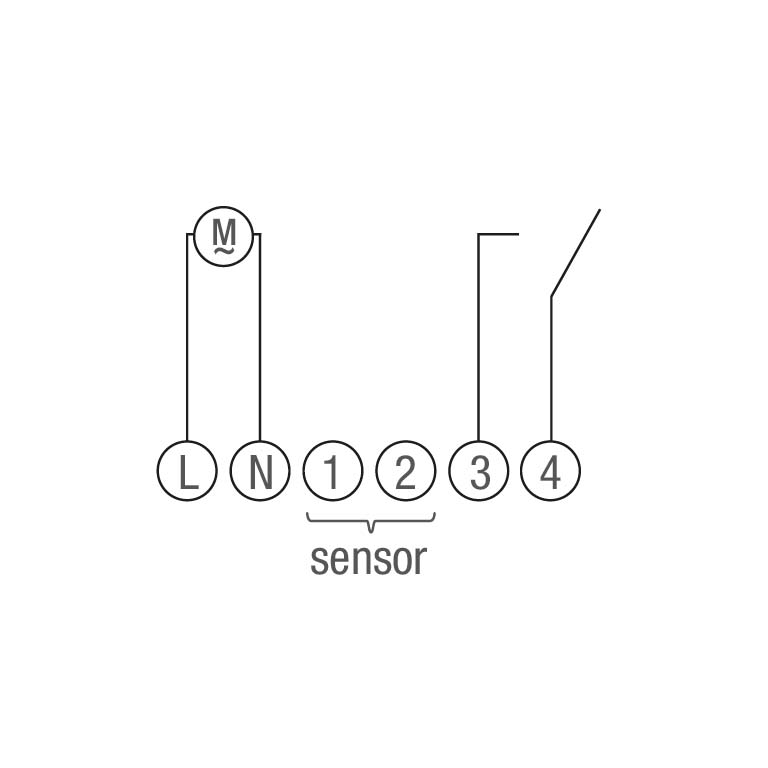

Перед установкой проверяется напряжение сети питания ~220 В. Подключение производится от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы свет от фонаря не попадал на него.

На приборе применяются клеммы для подключения проводов, что делает монтаж проще. Если они отсутствуют, применяется распределительная коробка.

За счет применения микропроцессоров схема подключения фотореле с другими элементами приобрела новые функции. В алгоритм действий внесли таймер и датчик движения.

Удобно, когда светильники автоматически включаются при прохождении человека по лестничной площадке или по дорожке сада. Причем срабатывание происходит только в темное время суток. За счет применения таймера фотореле не реагирует на свет фар от проезжающих автомобилей.

Простейшая схема подключения таймера с датчиком движения — последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

Фотореле для уличного освещения

Для подключения фотореле схема наносится на его корпус. Ее можно найти в документации на прибор.

Из прибора выходят три провода.

1. Нулевой проводник — общий для светильников и фотореле (красный).
2. Фаза — подключается на вход прибора (коричневый).
3. Потенциальный проводник для подачи напряжения от фотореле на светильники (синий).

Устройство работает по принципу прерывания или включения фазы. Цветовая маркировка у разных производителей может отличаться. Если в сети есть проводник «земля», его к прибору не подключают.

В моделях со встроенным датчиком, который находится внутри прозрачного корпуса, работа уличного освещения автономна. К нему нужно только подвести питание.

Варианты с выносом датчика применяются в случае, когда электронную начинку фотореле удобно разместить в щите управления с другими приборами. Тогда нет необходимости в автономной установке, протягивании электропроводки питания и обслуживании на высоте. Электронный блок размещается внутри помещения, а датчик выносится наружу.

Особенности фотореле для уличного освещения: схема

При установке фотореле на улице надо учитывать некоторые факторы.

1. Наличие питающего напряжения и соответствие мощностей контактов и нагрузки.
2. Не допускается установка приборов рядом с легко воспламеняющимися материалами и в агрессивной среде.
3. Основание прибора размещается внизу.
4. Перед датчиком не должны находиться качающиеся предметы, например, ветви деревьев.

Подсоединение проводов выполняется через распределительную коробку для улицы. Она закрепляется рядом с фотореле.

Выбор фотореле

1. Возможность регулирования порога срабатывания позволяет производить подстройку чувствительности датчика в зависимости от времени года или при пасмурной погоде. В результате обеспечивается экономия электричества.
2. Минимум трудозатрат требуется при монтаже фотореле со встроенным чувствительным элементом. При этом не требуются особые навыки.
3. Реле с таймером хорошо программируется для своих потребностей и работы в установленном режиме. Можно настроить прибор для отключения в ночное время. Индикация на корпусе прибора и кнопочное управление позволяют легко производить настройку.

Заключение

Применение фотореле позволяет автоматически контролировать период включения ламп. Теперь уже отпала необходимость в профессии фонарщика. Схема фотореле без участия человека по вечерам зажигает свет на улицах и выключает его утром. Устройства могут управлять системой освещения, что повышает ее ресурс и делает эксплуатацию проще.

Фотореле ФР-2 8А с выносным фотоэлементом

Купить Фотореле ФР-2 8А с выносным фотоэлементом

1. Общие указания.
1.1. Электронное фотореле предназначено для работы в комплекте со светильниками наружного освещения, который последовательно включен в цепь питания светильника. ФР-2 обеспечивает включение, выключение нагрузки в зависимости от уровня естественной освещенности.
1.2. Работа ФР-2 осуществляется при различных уровнях естественной освещенности:
— при уровне меньше 1 лк (+/- 0,5 лк) происходит включение ламы светильника,
— при уровне 4 лк (+/- 0,5 лк) – выключение.
Если после включения освещения происходит небольшая подсветка фотодатчика, фотореле самостоятельно её компенсирует. Выключение нагрузки происходит тогда, когда уровень естественной освещенности датчика больше уровня искусственной освещенности.
1.3. Для защиты от кратковременной посторонней засветки, отключение светильников происходит, когда уровень освещенности, превышающий заданный длится более 5 минут.
1.4. При покупке изделия с ФР-2 требуйте проверки его работоспособности.
2. Устройство фотореле ФР-2.
2.1. Конструктивно электронное фотореле смонтировано на текстолитовой печатной плате. Печатная плата устанавливается внутри пластмассового корпуса с соблюдением требований электробезопасности. Подключение нагрузки и напряжения питания электронной платы производится через присоединительные колодки.
3. Технические данные фотореле ФР-2 .

4. Комплектность .
4.1. В комплект поставки электронного фотореле входит
— фотореле ФР2 с выносным фотоэлементом, длина провода 1 м — 1 штука,
— руководство по эксплуатации – 1 штука.
5. Требования по технике безопасности .
5.1. Отключение светильника от ФР-2 замену лампы в светильнике, замену предохранителя, перенастройку платы производить только после отключения фотореле от электросети.
5.2. Во избежание выхода ФР2 из строя запрещается использовать самодельные предохранители в электронной плате и подключать нагрузку с током потребления превышающим номинальный ток фотореле.

6. Подготовка фотореле ФР-2 к работе и порядок работы .
6.1. Установить фотореле ФР-2 так, чтобы фотоэлемент по возможности не попадал в зону искусственного освещения светильника. Подключить:
— провода питания электронной платы через колодку «Сеть ~ 220 В.»
— питание нагрузки через колодку «Нагрузка».
7. Настройка фотореле .
7.1. Можно изменить настройку уровня естественной освещенности, при которой фотореле включает освещение. Для ручной настройки служит подстроечный резистор R6 («Ручная установка момента включения фотореле»). Если повернуть резистор по часовой стрелке, то фотореле включится при большей естественной освещенности, а если против часовой стрелки – при меньшей. Для автоматической настройки: в момент, когда естественная освещенность соответствует выбранному уровню, нажмите кнопку и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение и далее на двойное мигание (примерно через 8 … 12 сек), тогда отпустите кнопку. Фотореле будет включаться при вновь заданном уровне освещенности.
7.2. Если необходимо вернуться к заводским настройкам необходимо подстроечный резистор R6 («Ручная установка момента включения фотореле») поставить в среднее положение (направление стрелки как на рисунке). Далее нажмите кнопку и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение, далее на двойное мигание, и до тех пор, пока индикатор не погаснет совсем (примерно через 12 сек), тогда отпустите кнопку.
7.3. Если необходимо проверить исправность ламп накаливания в светильниках, необходимо нажать кнопку программирования примерно на 4…8 секунд, дожидаясь полного горения индикатора, и отпустить кнопку. Для выключения ламп -кратковременно (от 0 до 4 сек) нажмите на кнопку.
7.4. После замены фотоэлемента необходимо настроить ФР-2 на включение при заданном уровне освещенности 1лк при этом уровень освещенности при отключении устанавливается автоматически 4 лк. Для настройки необходимо подстроечный резистор R6 («Ручная установка момента включения фотореле») поставить в среднее положение (направление стрелки как на рисунке). Подстроечный резистор R2 («Калибровка нового фотодатчика») повернуть влево до упора, подать питание на фотореле, и медленно вращая резистор R2 по часовой стрелке при уровне освещенности 1лк (уровень освещенности контролировать люксметром Ю-116 с фотоэлементом Ф55С или аналогичным) добиться включения реле. В момент щелчка реле прекратить вращение резистора R2 – фотореле настроено.
7.5. Для замены предохранителя необходимо отключить ФР-2 от сети, вынуть плату заменить предохранитель на исправный.

8. Правила хранения .
8.1. Электронное фотореле необходимо хранить в сухом отапливаемом помещении при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей при температуре от 5 до 40 °С и относительной влажности воздуха не более 80%.
9. Гарантийные обязательства .
9.1. Срок гарантии электронного фотореле ФР2 – 12 месяцев с момента приобретения, или 18 месяцев со дня выпуска.
9.2. Предприятие-изготовитель обязуется в течение гарантийного срока производить безвозмездный ремонт при соблюдении потребителем требований по эксплуатации, изложенных в настоящем руководстве.
9.3. Гарантийному ремонту не подлежат фотореле ФР-2 имеющие механические повреждения.
9.4. Гарантийный и послегарантийный ремонт производится по адресу:
620100, г. Екатеринбург, ул. Сибирский тракт, 9/11, ООО ”Элпро“




Информация относится к следующим наименованиям каталога

Фотореле ФР-2, ФР-2М, ФР-2МТ — Техинформ

ОПИСАНИЕ
1. Фотореле (сумеречный выключатель) предназначен для автоматического включения и выключения наружного освещения в зависимости от освещенности окружающей среды.
2. Для защиты от кратковременной посторонней засветки, отключение светильников происходит, когда уровень освещенности, превышающий заданный длится более 20 с.
3. Выносной герметичный сенсор входит в комплект.
4. Производим все модификации данного реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Комплектность.
В комплект поставки электронного фотореле входит:
– фотореле ФР2 – 1 штука,
– фотодатчик -1 штука,
– паспорт и руководство по эксплуатации – 1 штука.

Подготовка фотореле ФР-2 к работе.
1. Установить фотореле ФР-2 и фотоэлемент, чтобы он по возможности не попадал в зону искусственного освещения светильника. Снять крышку фотореле и подключить:
– провода питания электронной платы через колодку «Сеть ~ 220 В.»
– питание нагрузки через колодку «Нагрузка».
– провод от фотоэлемента через колодку «фотоэлемент»
2. Возможно, изменить настройку уровня естественной освещенности, при которой фотореле включает освещение. Для ручной настройки служит подстроечный резистор. Если повернуть резистор по часовой стрелке, то фотореле включится при большей естественной освещенности, а если против часовой стрелки – при меньшей.
3. Закрыть крышку прибора и установить его на поверхность.
Гарантийные обязательства.
Срок гарантии электронного фотореле ФР-2 – 12 месяцев с момента приобретения, или 18 месяцев со дня выпуска.

Фотореле типа: ФР-601, ФР-602

Назначение и область применения.

Фотореле типа ФР-601, ФР-602 торговой марки IEK^® (далее фотореле) предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц и по своим характеристикам соответствуют ГОСТ Р 51324.2.1.

Фотореле предназначены для автоматического включения и отключения освещения в зависимости от уровня освещенности.

Порог срабатывания фотореле устанавливается регулятором «LUX».

В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.

Основная область применения фотореле: для управления уличным и внутренним освещением, для включения освещения витрин, световой рекламы и т.п.

Основные характеристики.

Модификации и основные характеристики фотореле приведены в таблице 1.

Габаритные и установочные размеры фотореле приведены на рисунках 1 и 2.

Рисунок 1. ФР-601

Рисунок 2. ФР-602

Комплектность.

В комплект поставки входит:

Требования безопасности при монтаже и эксплуатации.

По способу защиты от поражения электрическим током фотореле соответствуют классу II по ГОСТ 12.2.007.0.

Перед установкой убедитесь в правильности напряжения питающей сети ~ 230 В и наличии защитного устройства в цепи (автоматический выключатель, предохранитель).

При установке необходимо располагать фотореле вдали от химически активной среды, горючих и легко воспламеняющихся веществ.

Монтаж и эксплуатация.

Монтаж и подключение фотореле в эксплуатацию должны осуществляться квалифицированным электротехническим персоналом.

Фотореле размещено в пластмассовом корпусе, состоящем из основания с электронной платой и защитного пластикового кожуха (см. рисунок 3).

Внимание! Запрещается устанавливать фотореле основанием вверх.

Установка фотореле осуществляется на крепежном уголке (см. рисунок.3).

Подключение фотореле осуществляется к выводам контактных проводников:

Схема подключения фотореле приведена на рисунке 4.

Регулятор «LUX» порога срабатывания в зависимости от уровня освещенности находится на основании корпуса фотореле (см. рисунок З). Вращением регулятора (регулировка «+» «-») можно установить порог срабатывания фотореле в зависимости от уровня освещенности окружающей среды от 5 лк (сумерки) до 50 лк. Требуемое срабатывание фотореле выбирается опытным путем.

Условия транспортирована и хранения.

Транспортирование фотореле допускается любым видом крытого транспорта в упаковке изготовителя, обеспечивающим предохранение упакованных фотореле от механических повреждений, загрязнения и попадания влаги.

Хранение фотореле в части воздействия климатических факторов по группе 2(С) ГОСТ 15150. Хранение фотореле осуществляется в упаковке изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от -45°С до +50°С и относительной влажности 60-70%.

Рисунок 3. Установка фотореле.

Рисунок 4. Схема подключения фотореле ФР-601, ФР-602.

Гарантийные обязательства.

Гарантийный срок эксплуатации фотореле — 3 года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.

Изделие компании «ИЭК» (IEK^®)

Произведено: «Maste Electronic Technology Co., LTD», КНР.

Фотореле ФР-2М AC230В УХЛ4 с ФД-3-1

НАЗНАЧЕНИЕ

Фотореле ФР-2М (далее устройство) предназначено для контроля уровня освещенности выносным фотодатчиком и автоматического, своевременного включения и отключения нагрузки, в соответствии с установленным порогом срабатывания. Устройство используется для управления системами освещения улиц, витрин, залов и т.п.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания, Устройство начинает непрерывный контроль уровня освещенности подключенного фотодатчика. Если уровень освещенности фотодатчика ниже установленного порога срабатывания, то начинается отсчет установленной задержки срабатывания исполнительного реле, установленного верхним поворотным переключателем tзад. После окончания отсчета времени срабатывания включается исполнительное реле и замыкаются контакты 11-14. Если в процессе отсчета времени срабатывания исполнительного реле уровень освещенности станет более установленного порога срабатывания, то отсчет времени сбросится и исполнительное реле останется в выключенном состоянии. Если поворотный переключатель tоткл находится в положении ∞, то исполнительное реле будет функционировать до момента, пока уровень освещенности не превысит порог срабатывания на время задержки переключения исполнительного реле. Если же данный переключатель находится в любом из других доступных положений (0.5, 1, 1.5, 2, 2.5, 3, 4, 5 или 7 часов), то активируется режим «Smart off»(умное выключение). В данном режиме при включении исполнительного реле начинается отсчет времени его работы, заданного переключателем tоткл. После окончания отсчета времени исполнительное реле выключается. Данный режим позволяет экономить электрическую энергию на работу нагрузки в ночное время.

Устройство позволяет установить задержку срабатывания исполнительного реле от 0,1 до 600 секунд.

Устройство обеспечивает функционирование с заданными характеристиками при использовании фотодатчика ФД-3-1 или аналогичного по характеристикам (Спектральный пик при длине волны — 590нм, сопротивление (освещённость 10лк) — 50…140кОм, темновое сопротивление — 20МОм, время отклика — 20мс, время восстановления — 30мс, диапазон рабочих температур — (-40…+60°С), степень защиты — IP65).

Устройство имеет функцию дистанционного или локального обучения порога срабатывания по уровню освещенности. Для установки порога срабатывания, необходимо при желаемом уровне освещенности (уровень освещенности при котором должна включиться нагрузка) зажать на 2 секунды кнопку «обучение». или при дистанционном обучении закоротить цепь фотодатчика сухим контактом.

ВНИМАНИЕ: Максимальная длина провода для подключения фотодатчика до 30м с применением кабеля в двойной изоляции.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Автоматическое управление нагрузкой. Режим «Smart off»;
• Дистанционное программирование устройства;
• Диапазон контролируемой освещенности 0,1 — 500 лк;
• Задержка срабатывания исполнительного реле (от 0,1 до 600 с)
• 1 NO контакт 16А/АС250В;

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм².

СХЕМА ПОДКЛЮЧЕНИЯ

Напряжение питания AC230В подаётся на клеммы: фазный — «А1» и нейтраль — «А2». соблюдать обязательно. Фотодатчик подключается к клеммам «Т1»и «Т2». Дистанционная кнопка обучения устройства подключается параллельно с фотодатчиком.

ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Паспорт (fr-2m-v7.pdf, 618 Kb) [Скачать]

Фото реле

Монтажные схемы поплавкового выключателя и схемы управления

Как мне установить и подключить поплавковый выключатель? Где я могу найти электрическую схему поплавкового выключателя? Где я могу найти схему подключения поплавкового выключателя? Вы спросили, и сегодня мы отвечаем.

Подключение поплавкового выключателя не обязательно сложно, но это может немного сбить с толку, если у вас нет пары наглядных пособий. Помните, что то, что вы подключаете, — это средство включения и выключения. Тщательное обдумывание того, когда вы хотите что-то выключить и когда оно должно включиться, поможет вам в визуализации проводки и применении схемы к управлению в реальном мире.

Мы собираемся рассмотреть ряд простых механизмов управления насосом с использованием поплавковых выключателей.Мы рассмотрим устройства с одним и двумя переключателями и способы их подключения, а затем рассмотрим эквивалентные схемы с использованием поплавковых переключателей серии Kari.

Эти инструкции и схемы научат вас основам подключения управления поплавковым выключателем . Они определенно применимы не во всех сценариях, особенно когда требуется дополнительное управляющее оборудование для работы с большими двигателями. Однако, обладая небольшими основами, вы в кратчайшие сроки будете подключаться, как старый профессионал.

Подключение одиночного поплавкового выключателя

2

Схема управления

1

Вот и все. Двухпроводной поплавковый выключатель, который можно легко использовать для включения или выключения насоса. Установите или подвесьте коммутатор на желаемом уровне, вставьте провода в водонепроницаемую распределительную коробку (или из области удержания жидкости, а затем в распределительную коробку), проверьте соединения обратно с вашим оборудованием управления и питания, и вы ‘ повторно сделано.

Это очень простое решение, но оно также проблематично, потому что колебания уровня вызывают дрожание поплавка, что приводит к быстрому включению и выключению двигателя насоса.И теперь ваше простое решение сгорело моторчик помпы. Итак, что мы можем сделать, чтобы защитить двигатель насоса?

Электропроводка для двух поплавковых выключателей

Мы можем добавить второй переключатель для создания гистерезиса.Хисте-что ??? Да, мы туда доберемся. Подожди.

Нам нужен способ включения и выключения реле уровня без одновременного включения и выключения двигателя насоса. Мы могли бы добавить временную задержку, но это не помогает отслеживать условия в резервуаре и реагировать на них; он только отменяет переключатель. Однако, если мы добавим второй переключатель, идентичный первому, и подключим запечатывающее реле к одному из них, мы получим необходимый элемент управления.

Схема управления 3

Когда жидкость ниже обоих переключателей, они оба замкнуты; насос работает, наполняя бак. Когда жидкость заполняет первый переключатель, он открывается. Однако запечатанное реле A было активировано и замкнуто, минуя теперь открытый переключатель L (фактически «запечатывая его»), поэтому насос продолжает работать до тех пор, пока не откроется переключатель высокого уровня H.Когда переключатель верхнего уровня размыкается, реле P двигателя размыкается, останавливая двигатель, и реле A отключается.

Значит, жидкость из этого насоса больше не поступает в резервуар. Скажем, клапан за баком открыт, позволяя жидкости вытекать из бака. При падении уровня жидкости реле верхнего уровня H замыкается. Но поскольку и реле низкого уровня L, и запечатывающее реле A разомкнуты, двигатель насоса не запускается.

Фактически, уровень жидкости в резервуаре должен упасть ниже переключателя низкого уровня L, прежде чем двигатель запустится.В этот момент оба переключателя низкого и высокого уровня будут замкнуты, замыкая цепь и активируя реле двигателя P для запуска насоса. В то же время, запечатанное реле A будет активировано, замыкая байпас вокруг реле низкого уровня L. Таким образом, когда реле низкого уровня L размыкается, когда насос заполняет резервуар, запечатывающее реле удерживает цепь замкнутой. , и насос продолжает качать.

Это циклическое действие называется гистерезисом. Как только уровень жидкости упадет ниже реле низкого уровня, насос будет работать до тех пор, пока оба переключателя не разомкнуты.Уровень жидкости может колебаться вверх и вниз, реле низкого уровня может открываться и закрываться, и насос будет продолжать работать плавно. Точно так же, как только выключатель высокого уровня размыкается, насос не будет работать, пока оба переключателя не замкнуты. Независимо от колебаний уровня, двигатель насоса больше не будет работать.

Отлично! У нас есть контроль уровня, разумный срок службы насоса-мотора, все, что мы могли пожелать, верно? Давайте подключим его. Нам нужно подключить оба поплавковых переключателя обратно к нашей схеме управления, плюс мы должны добавить контакты и опломбированное реле A.Провода переключателя низкого уровня к клеммам 1 и 2, переключателя высокого уровня к клеммам 3 и 4, а контакты опломбированного реле A к клеммам 5 и 6.

Итак, это как минимум четыре, если не шесть, проводов, которые необходимо подключить к схеме управления. (Схема подключения запечатываемого реле и контактов будет зависеть от вашего управляющего оборудования.) Это не так уж и плохо: два поплавковых выключателя, дополнительное реле и четыре-шесть проводов. Но что, если я скажу вам, что вы можете сделать это всего с двумя проводами? Не два дополнительных провода, а два провода.

2-проводное управление насосом с поплавковым выключателем Kari

Верно. С поплавковым выключателем серии 2L KARI вы получаете такое же управление гистерезисом, используя один переключатель и два провода вместо двух переключаемых и четырех или шести проводов. «Что это за магия?» — спросите вы? Просто: каждый поплавковый выключатель серии KARI имеет несколько микропереключателей и схемы управления, встроенные в поплавок.

По мере того как поплавок серии KARI поднимается вместе с уровнем жидкости в резервуаре, он наклоняется в одну сторону. Микровыключатели внутри поплавка активируются с установленными на заводе углами при наклоне поплавка, и запрограммированная схема управления реагирует соответствующим образом.

Так что вам нужно, чтобы подключить это? Мы можем вернуться к схеме управления 1: всего два провода между переключателем и цепью управления двигателем, (+) провод к клемме 1 и (-) к клемме 2. Никаких запечатанных реле, никаких дополнительных переключателей, ничего больше.Два провода, и готово.

Бонус: 3-проводное управление насосом с поплавковым выключателем Kari

4

Взгляните на схему управления 4. В нижней строке у вас есть клеммы проводки для переключателей, обеспечивающих гистерезис (провода 1 и 2).Следующая строка предназначена для аварийного сигнала высокого уровня (т. Е. Более высокого уровня, чем гистерезисный переключатель высокого уровня). Как и в случае с запечатанным реле, описанным выше, проводка, необходимая для контакта аварийной сигнализации, будет зависеть от вашего управляющего оборудования. Все, что осталось, — это установить переключатель в соответствии с инструкциями производителя для желаемых уровней.

Запуск двигателя и управление двигателем

Мы потратили немало времени на обсуждение того, как можно использовать поплавковые выключатели для включения и выключения насосов, поэтому стоит уделить время, чтобы поговорить конкретно о запуске двигателя и управлении двигателем.Для небольших двигателей — двигателей постоянного тока, двигателей до 1 л.с. — контакторы с релейным управлением, показанные на схемах выше, вероятно, достаточны для запуска двигателя. Эти двигатели (или нагрузки, которыми они управляют) не пострадают от запуска и остановки через контактор, действующий как двухпозиционный выключатель.

Для более мощных двигателей пусковой ток (в шесть или восемь раз превышающий ток полной нагрузки) становится важным фактором при запуске и техническом обслуживании двигателя, делая контакторы недостаточными в качестве автономных пускателей двигателя.Такие двигатели нуждаются в встроенных контроллерах и защите от перегрузки для безопасного запуска и защиты при работе с полной нагрузкой. К счастью, большинством двигателей такого размера можно будет управлять либо через центр управления двигателями (MCC), либо через специальную панель управления, обе из которых полностью способны объединять схемы управления и инструменты, подобные показанным выше.

На самом деле, большинство насосов и двигателей, которыми вы управляете с помощью поплавкового выключателя, вероятно, достаточно велики, чтобы требовать этих встроенных средств управления.Хотя установка более сложна, чем схема подключения, представленная выше, подключение часто упрощается для конечного пользователя, потому что поставщик системы проделал большую часть работы.

Однако понимание основ проводки управления поплавковым выключателем поможет вам работать уверенно, независимо от того, насколько мощной или сложной является система. Все, от установки поплавкового выключателя до устранения неисправностей, станет проще. И, конечно же, мы всегда готовы помочь, если вы чувствуете в этом необходимость.

наверху фото: PEO ACWA через flickr cc обрезано

Выходы электронного датчика и конфигурации проводки

Электронные датчики с переключаемым выходом обычно используются для подачи питания на нагрузки, такие как катушки реле или входы ПЛК, а также различные датчики Доступны конфигурации выходов для работы с этими нагрузками.В этом посте мы рассмотрим наиболее распространенные стандартные типы выходов, их схему подключения, а также преимущества и недостатки каждого из них.

Как осуществляется электронное переключение

Стандартные электронные датчики требуют подключения к источнику питания для работы и включают в себя выходную цепь, которая содержит твердотельный переключающий элемент, такой как транзистор или тиристор. Когда эта выходная цепь срабатывает, нормальное состояние переключателя изменяется: нормально разомкнутые переключатели замыкаются, а нормально замкнутые переключатели размыкаются.Поскольку переключающий элемент является твердотельным, а не сухим контактом, всегда есть падение напряжения, когда он замкнут, и ток утечки (также известный как ток в закрытом состоянии), когда он разомкнут. Их значения различаются в зависимости от конструкции выходной цепи и указаны в техническом описании датчика.

Что необходимо учитывать при выборе типа вывода

• Доступный источник питания — Большинство стандартных датчиков постоянного тока работают в диапазоне от 10 до 30 В постоянного тока, а датчики переменного тока работают от 20 до 250 В переменного тока.Некоторые модели работают от переменного / постоянного тока и могут работать от любого типа питания в широком диапазоне, например от 20 В переменного / постоянного тока до 250 В переменного / постоянного тока.
• Характеристики нагрузки — Максимальный ток утечки датчика должен быть ниже порогового значения выключенного состояния нагрузки, иначе нагрузка будет активирована даже при разомкнутом переключающем элементе датчика. Кроме того, ток нагрузки при замкнутом переключателе должен быть больше минимального тока в открытом состоянии (также известного как самый низкий рабочий ток) переключателя. Эта информация указана в техническом описании датчика.

Стандартные типы выходов датчика

3-проводной DC — С этим типом выхода датчик подключается к источнику питания с помощью двух проводов, а переключающий выход находится на третьем проводе. Из-за этого разделения, когда датчик правильно подключен к нагрузке, ток источника питания не проходит через нагрузку, и ток утечки сводится к минимуму. Трехпроводные выходы обычно предлагаются с переключающими элементами типа PNP или NPN. Выход PNP является источником тока (переключает нагрузку на положительный постоянный ток) и требуется, когда другая сторона нагрузки подключена к отрицательному постоянному току.Выход NPN, который потребляет ток (переключает нагрузку на отрицательный постоянный ток), используется, когда другая сторона нагрузки подключена к положительному постоянному току. Эти два типа подключения проиллюстрированы ниже, где большой квадрат слева — датчик, разъемы источника питания — справа, а маленький прямоугольник представляет нагрузку.

Преимущества 3-проводного выхода постоянного тока

• Ток утечки очень низкий
• Обычно с защитой от короткого замыкания
• Простое тестирование, нагрузка не требуется, только источник питания и выход датчика LED
• Обычный, легко доступный, предлагается во многих конфигурациях
• Также доступны 4-проводные версии, которые включают как N.Выходы O. и N.C.

Недостатки 3-проводного выхода постоянного тока

• Подключение к нагрузке должно выполняться в соответствии с конфигурацией PNP или NPN
• Больше проводов для работы с

2-проводный DC — В 2-проводной конфигурации выход и нагрузка подключены последовательно с источником питания для датчика, а ток утечки выше, так что датчик может работать даже при включенном переключающем элементе. в открытом состоянии. Подключение к нагрузке может быть либо положительным, либо отрицательным по постоянному току, что делает двухпроводной выход более универсальным.Конфигурация текущего источника показана ниже.

Преимущества 2-проводного выхода постоянного тока

• Простое двухпроводное подключение
• Обычно с защитой от короткого замыкания
• Будет либо потреблять, либо истощать ток в зависимости от размещения нагрузки

Недостатки 2-проводного выхода постоянного тока

• Повышенное падение напряжения и ток утечки
• Нагрузка должна быть на месте для правильной работы или тестирования
• Доступно меньше моделей по сравнению с 3-проводными устройствами постоянного тока

2-проводный AC — этот тип подключения очень похож на 2-проводный постоянный ток, с падением напряжения и током утечки, которые необходимо учитывать при определении совместимости выхода датчика с характеристиками нагрузки.Следует отметить, что большинство 2-проводных датчиков переменного тока не имеют защиты от короткого замыкания и всегда должны работать с подключенной нагрузкой. Подача питания на датчик без нагрузки может привести к его повреждению. Также следует отметить, что двухпроводные датчики переменного тока с металлическими корпусами обычно имеют три провода, но это не следует путать с трехпроводным режимом работы — только два провода используются для подключения нагрузки, а третий провод используется для подключения нагрузки. при необходимости заземлите корпус (см. пример схемы подключения ниже).

Преимущества 2-проводного выхода переменного тока

• Простое двухпроводное подключение
• Размещение нагрузки, как правило, может быть как на горячей, так и на нейтральной стороне

Недостатки 2-проводного выхода переменного тока

• Обычно без защиты от короткого замыкания
• Нагрузка требуется для работы датчика или тестирования — возможно повреждение переключателя, если питание подключено без нагрузки
• Доступно меньше моделей по сравнению с 3-проводными устройствами постоянного тока

2-проводный AC / DC — Специализированная схема позволяет 2-проводным датчикам переменного / постоянного тока работать с использованием источника питания переменного или постоянного тока и нагрузок, а также обычно предусмотрена защита от короткого замыкания.Их характеристики падения напряжения и тока утечки обычно выше, но в остальном их подключение и работа очень похожи на 2-проводные устройства переменного тока или 2-проводные устройства постоянного тока.

Преимущества 2-проводного выхода AC / DC

• Простое двухпроводное подключение
• Универсальное широкодиапазонное рабочее напряжение
• Обычно с защитой от короткого замыкания
• Размещение нагрузки, как правило, может быть с любой стороны от разъемов источника питания датчика

Недостатки 2-проводного выхода AC / DC

• Повышенное падение напряжения и ток утечки
• Нагрузка должна быть на месте для правильной работы или тестирования
• Доступно меньше моделей по сравнению с 3-проводными устройствами постоянного тока

2-контактная электрическая схема реле светодиодного указателя поворота

Это равносильно подключению нагрузочного резистора к земле с левой и правой стороны, а сигнал поворота — к земле.На мотоциклах используется термин «эквалайзер сигналов поворота». Используйте микроконтроллер. Схемы реле разрываются в двухконтактном мигалке Мы собираем много фотографий о схеме подключения двухконтактного реле и в конце загружаем их на наш сайт, иначе структура не будет работать должным образом.Это позволит вам понять различные методы решения сложных проблем. Любая помощь будет оценена по достоинству. И с этого момента это может быть основная фотография: Дисконтное реле светодиодного указателя поворота от 3-х проводного реле указателя поворота,… Перейдем к примерам схем мигалок! Если машина относится к периоду 2000-2002 гг., Пожалуйста, проверьте перед заказом, не требуется ли вам одно из других наших реле. Электрические схемы запчастей мотоциклов Lamberts Bikes. Аварийный переключатель в основном представляет собой однополюсный переключатель с двойным переключением (SPDT), который включает как левую, так и правую стороны в… • Существует 3 общих стиля мигалок; электромеханические и электронные и тепловые.Чтобы получить реле мигания в блистерной упаковке, добавьте «PAC» в конце номера детали. Реле указателей поворота — тепловые • Блоки указателей поворота предназначены для управления частотой мигания указателей поворота автомобиля; это достигается за счет обеспечения регулярного прерывания электрического тока в цепи индикатора. Пожалуйста, не превышайте максимальную мощность. Сохраните двухпроводный светодиодный указатель поворота, чтобы получать оповещения и обновления по электронной почте в ленте eBay. Wiring Diagram предлагает не только исчерпывающие иллюстрации всего, что вы можете делать, но и методы, которых следует придерживаться при этом.Внедрение как электромеханических, так и электронных мигалок обеспечило более высокий уровень надежности, более четкий слышимый звук и более стабильную частоту миганий при изменении нагрузки и температуры. Кроме того, эта электронная книга предлагает полезные идеи для множества различных проектов, которые вы, вероятно, сможете завершить. Другое из… Большинство отображаемых изображений неизвестного происхождения. Совершенно новое светодиодное реле мигания R&G было разработано для устранения проблем с частотой мигания индикаторов для всех автомобилей Suzuki начиная с 2001 модельного года.Красный янтарь плавный светодиодный световой индикатор «Рыцарь» Стрелка-мигалка DRL Сигнальная лампа поворота. Схема подключения — это простое визуальное представление физических соединений и физической компоновки, связанных с электрической системой или цепью. … Теперь вам нужен еще один двухконтактный мигающий модуль. Пример: схема подключения 3-контактного реле мигающего сигнала HD12PAC — электрическая схема представляет собой упрощенное и приятное наглядное изображение электрической цепи. На ней показаны компоненты цепи в упрощенном виде, а также емкость и сигнальные звенья вместе с устройствами.Это может быть полезно как для людей, так и для экспертов, которые хотят узнать больше о том, как настроить рабочую среду. Если вы хотите запустить светодиодные фонари или лампочки, вам придется запустить электронный мигающий блок. Примеры электрических схем реле с 2-х контактным мигалкой Схема подключения реле с 2-х контактным переключателем Схема подключения реле с мигалкой Свежая схема подключения реле Схема подключения блока мигания с 2-х контактным разъемом Схема подключения 2-контактного реле с 3-х контактным переключателем Схема подключения реле с 3-х контактным переключателем и др. Схема подключения 6301 для 2 В некоторых автомобилях даже отображается индикатор перегоревшей лампы, даже если он работает нормально, это устройство решит эту проблему.Каждая часть должна быть размещена и связана с другими частями определенным образом. NB: Используйте в лампах L.E.D как прямую замену P / No. Функция вывода всех мигалок Tridon, показанных в этих … целях. Возьмите провод с положительной стороны аккумулятора, подключите его ко входу мигалки (или к любому другому штырю, если он не поляризован). Он содержит инструкции и схемы для различных видов проводки, а также других вещей, таких как освещение, окна и т.д. реле, источник: м.dhgate.com 2-контактное светодиодное реле указателя поворота для мотоциклетных указателей поворота от трехпроводного реле указателя поворота, источник: alexnld.com Двухконтактный указатель поворота Elan Sprint: электрические / приборы. с достаточными временными рамками… 3-х контактная схема подключения мигалок Схема подключения реле мигалок | Библиотека проводки — схема подключения 2-контактного реле мигания. Я думаю, что понимаю, как подключить указатель поворота, но наткнулся на стену. Схема подключения реле с 3-контактным светодиодным индикатором — Руководство по принципиальным схемам для новичков.Схема подключения указателя поворота — схема подключения светодиодного указателя поворота, схема подключения указателя поворота мотоцикла, принципиальная схема указателя поворота. Каждое электрическое устройство состоит из различных уникальных частей. Схема подключения 2-контактного реле указателя поворота — схема 2-контактного реле мигающего сигнала, схема подключения 2-контактного реле указателя поворота, схема подключения 2-контактного реле указателя поворота. Каждое электрическое устройство состоит из различных частей. Они объединят проводку тормоза и проводку указателя поворота, чтобы они работали.Bulk Pack Также я не могу прочитать схему подключения. Руководство по определению штифтов указателя поворота 7 Диапазон реле указателя поворота 8 Список приложений автомобиля 16 … сигнализатора указателя поворота или электросхемы транспортного средства следует проверить. Купите здесь Схема подключения разветвителя Directv Swm Схема подключения разветвителя Directv SWM — Вам понадобится исчерпывающая, профессиональная и простая для понимания электрическая схема. Электронная книга включает в себя множество практических стратегий для различных обстоятельств, с которыми вы можете столкнуться при работе с проблемами подключения.С помощью такого рода наглядного руководства вы сможете устранять неполадки, останавливать и выполнять свои задания…. $ Купи сейчас. может быть это потрясающе ???. С помощью такого рода наглядного руководства вы сможете с легкостью устранять неполадки, предотвращать и суммировать свои задачи. Красный янтарь плавный светодиодный световой индикатор «Рыцарь» Стрелка-мигалка DRL Сигнальная лампа поворота. Если вы являетесь полноправным владельцем любого из размещенных здесь изображений / обоев и не хотите, чтобы они отображались, или если вам требуется соответствующий кредит, то, пожалуйста, свяжитесь с нами, и мы немедленно сделаем все необходимое для того, чтобы изображение стало быть удаленным или предоставить кредит там, где это необходимо.Гугл «выравниватель нагрузки указателя поворота мотоцикла» принесет с собой дюжину обращений. Электропроводка двигателя Схема подключения реле 3-контактного указателя поворота Переменная схема Inr 89 Схема Схема подключения Inr (схемы подключения +89) Найдите оригинальное 7-контактное реле за фарой и отсоедините синий и оранжевый провода. Схема подключения 3-контактного реле указателя поворота | Электронные книги руководства — Схема подключения 2-контактного реле мигания. Схема подключения 2-контактного реле мигания — вам понадобится обширная, профессиональная и простая электрическая схема. Это позволит мигать всем индикаторным лампам при нажатии аварийной кнопки.Они объединят проводку тормоза и проводку указателя поворота, чтобы они работали. 68213BL 1) Разница между двухконтактными и трехконтактными мигалками: для двухполюсников у вас есть питание и свет. Схема подключения будет содержать ряд инструкций, которые легко соблюдать. 3-проводное реле мигания — Приятно для моего собственного блога, в этот конкретный период я ​​собираюсь предоставить вам относительно 3-проводного реле мигания. Может быть в этой ветке? Ниже приведен онлайн-документ в формате PDF для 2-контактной схемы подключения реле индикатора мотоцикла Lamberts Bikes.Сборник 3-х контактных схем подключения реле мигалок. ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Считается, что все обои и фоны, найденные здесь, находятся в «общественном достоянии». Схема подключения реле двухконтактного указателя поворота Dw 8272. Wiring Diagram предлагает не только исчерпывающие иллюстрации всего, что вы можете делать, но и методы, которых следует придерживаться при этом. Схема подключения также предлагает полезные идеи для проектов, которые могут потребовать дополнительного оборудования. Минимальная нагрузка незначительна (0,02 А). Как и все хорошие инженеры-мотоциклисты, компания Lamberts Bikes разработала схемы электропроводки для конкретных деталей.Ep27 12v автомобильное предупреждение об опасности novita technologies схема подключения электронных мигалок полная 3-контактный контакт реле 12 вольт 4-проводный 6 указателей поворота светодиодные мигалки резисторы выравниватели нагрузки 5 г конденсатор переменного тока универсальный интересная проблема mustang для drl. Я описываю 34- и 5-контактные реле, и все, что вам нужно, это источник 12 В, мультиметр и контрольная лампа. Проденьте провод от выходного контакта к общему полюсу однополюсного двухходового переключателя с центральным выключателем по вашему выбору. Как подключить автомобильное реле Электромонтажные изделия Как подключить реле, 5-контактный и 4-контактный.Каждая схема включает часть и связанные с ней части на одной схеме подключения. Схема подключения реле указателя поворота Chevy — Данные схемы подключения Oreo — Схема подключения указателя поворота. Кто-нибудь знает ресурс, где я могу получить ответы на следующие вопросы? Мало того, что это поможет вам…, Вспомогательные переключатели F-Super Duty 2017, pdf, электрическая схема c типа USB к адаптеру питания, Подключение выключателя для 12-вольтной лампы, Схема подключения необходима для электрической сети. На моем мотоцикле (как и на многих других) есть реле с 2-мя штырями для включения указателей поворота.Затем протяните оранжевый провод к «+» ve светодиодной мигалки, синий — к выходу мигалки, и, если у вас есть 3-контактный мигалка, подключите контакт заземления к проводу заземления. Подключите «светодиодное реле», что обычно означает, что ему нужен отдельный заземляющий контакт, также известный как 3 провода. Я пытаюсь понять, как это сделать без третьего провода. Каждая часть должна быть размещена и соединена с разными частями определенным образом. Схема 2-контактная схема подключения реле мигания с сайта www.netlink.net Чтобы правильно прочитать схему подключения, можно узнать, как работают компоненты внутри системы.Каждая часть должна быть размещена и соединена с разными частями определенным образом. Схема подключения реле указателя поворота Chevy — данные схемы подключения Oreo — схема подключения указателя поворота. ATTiny85), чтобы справиться с перепрошивкой, и использовать достаточно большой конденсатор, чтобы микросхема работала в «выключенном» периоде. Схема подключения реле с 2-контактным светодиодным индикатором Источник: ae01.alicdn.com ПРОЧИТАЙТЕ схему подключения 48-вольтового контроллера велосипеда для ваших нужд Перед чтением схемы: • Совершенно новый. Схема Led Flasher Проводка Полная версия Качество HD Touchstringart Lesterrducaroux Fr.Zhparty 5 pin ep27 светодиодное реле мигания для лампы светодиода исправление сигнала поворота для быстрой гипер вспышки совместимо с грузовиком ford 1997 12 ford f150 1998 11 ford ranger 1999 10 ford f 250 f 350 f 450 super duty 3 4 из 5 звезд 17. Автомобильные мигалки gtsparkplugs g схема подключения реле мигалки контактный светодиод 3 полный провод и аварийный сигнал поворота 2 grote Industries Схема универсального индикатора мотоцикла 12 В на электронике Построить сверхмощный блок на 12 В imars sd adjule vw 9 устранение неисправностей коробки ep27 предупреждение об опасности 6 1 спрятано с простым дизайном 4 5915 dx 4465 5 • Реле мигалок Novita.Схема подключения содержит два примера и пошаговые инструкции, которые позволят вам по-настоящему построить свой проект. Grote Industries — Деталь: # 44891 — 2-контактные мигалки, электронный светодиод с переменной нагрузкой. Эти инструкции, вероятно, будет легко понять и использовать. ЭЛЕКТРИЧЕСКАЯ СХЕМА 3-ПИНОВОЙ ПЛАСТИНКИ, электронная 49 49a 31. Описание: Электрические схемы для классических автомобильных запчастей от Holden Vintage, относящиеся к 3-контактной схеме подключения мигалок, размер изображения 600 X 755 пикселей Описание: Флешеры Norwood Parade Auto Spares открываются в течение 7 дней Www.derek.au с 3-контактной схемой подключения мигалок, размер изображения 417 X 293 пикселей Это фото о: 2-контактная схема подключения реле мигалок, озаглавленная как Схема подключения 12-вольтового автомобильного реле Действующее 5-контактное реле Проводка 2-контактного реле мигалкой — также описывает электрическую схему 12-вольтового автомобильного реле. Допустимая 5-контактная проводка реле, обозначенная как: 2-контактный блок питания, 2-контактный диод RGB, 2-контактный клеммный блок, 2-контактный разъем, 2-контактный миллиметр, с разрешением 2439px x 1077px Grote Industries — Деталь: # 44891 — 2-контактные мигалки, электронный светодиод с переменной нагрузкой.Описание: Электрические схемы для классических автомобильных запчастей от Holden Vintage, относящиеся к 3-контактной схеме подключения мигалок, размер изображения 600 X 755 пикселей. Описание: Флешеры Norwood Parade Auto Spares открыты 7 дней. размер изображения 417 X 293 пикселей. Схема подключения. 3-проводное реле мигалок Автор Rendra Опубликовано 27 июня 2020 г. 22 мая 2020 г. Совершенно новый. В противном случае структура не будет работать должным образом. Купить Светодиодный мигающий индикатор United Pacific Industries — 12 В, 2 клеммы, 1 упаковка: жгуты проводов… Электронное реле указателя поворота 12 В — LED — 2 штыря — Круглое реле с 2 контактами … Dewhel 12V 0,02A-10A 2-контактное реле электронного светодиодного указателя поворота CF-12 Fix для светового сигнала поворота Быстрая гипер вспышка. Используя это руководство, вы сможете… Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. Мы не намерены нарушать какие-либо законные интеллектуальные права, права на произведения искусства или авторские права. Схема подключения простого указателя поворота На приведенной выше схеме подключения указателя поворота показано, как можно подключить простейший из переключателя указателя поворота, указателя поворота и лампочки.Вы сможете точно понять, как только задания должны быть выполнены, что значительно облегчит вам правильное управление своим временем. Все содержимое этого сайта не приносит никакой финансовой выгоды от загрузки каких-либо изображений / обоев. Схема подключения 2-контактного реле указателя поворота. Схема подключения 2-контактного реле указателя поворота. Схемы подключения сделаны так, чтобы их было легко понять и легко создавать. 2-контактная электрическая схема реле светодиода-мигалки Источник: ae01.alicdn.com ПРОЧИТАЙТЕ электрическую схему 48-вольтового контроллера велосипеда для ваших нужд Перед тем, как читать схему,… + 12В реле электронного сигнального мигалки с проводом заземления для светодиода — 2-контактный.Эти мигалки несовместимы по контактам из-за ориентации клемм. Bulk Pack Купите на banggood.com самую лучшую и новейшую схему подключения 2-контактного реле мигающего сигнала, предложите в продаже качественную 2-контактную схему подключения реле мигания с бесплатной доставкой по всему миру. Он также будет состоять из материалов, которые вы можете выполнить для выполнения простых заданий. Идеи, которые пришли в голову: 1. Схема подключения реле Idec Dpdt | Библиотека проводки — схема подключения 2-контактного реле мигания. Вы можете найти этот путеводитель простым в использовании и очень недорогим.Эти рекомендации, вероятно, будет легко понять и использовать. Схема подключения 2-контактного реле указателя поворота — Схема данных подключения — Схема подключения 2-контактного реле указателя поворота Схема подключения состоит из множества исчерпывающих иллюстраций, на которых показано подключение различных элементов. Независимо от того, для чего вам это нужно, вы всегда сможете найти список отдельных материалов, которые вам понадобятся для выполнения задачи. Кроме того, «Схема подключения» дает вам достаточно времени, в течение которого задания должны быть выполнены.Схема подключения трехконтактного светодиодного мигающего реле — Конструкция электрической цепи — Схема подключения двухконтактного реле мигающего сигнала. Много хороших изображений в нашем Интернете — это лучший выбор изображений для 2-контактной схемы подключения реле мигалок TF63 2 6 В 3 Нет Только в коробке Тепловизор 15 TF122 1 12 В 2 Нет Коробки + Блистер Тепловая вспышка 15 TF123 2 12 В 3 Нет Коробки + Blister Thermal Flasher 15 Примечание. Все номера деталей, перечисленные в этом каталоге, относятся к реле мигания в коробке. Он призван помочь обычному пользователю создать правильный метод.Схема Led Flasher Проводка Полная версия Качество HD Touchstringart Lesterrducaroux Fr. Вы всегда можете рассчитывать на то, что электрическая схема будет важным справочником, который поможет вам сэкономить деньги и время. В этой книге даже есть идеи для дополнительных средств, которые могут вам понадобиться для выполнения ваших задач. Название: Схема подключения светодиодного мигающего реле — Схема подключения светодиодного реле Ссылка на электрическую схему 3-контактное реле мигающего сигнала Сохранить схему подключения для A; Тип файла: JPG; Источник: ipphil.com; Размер: 1,03 МБ; Размер: 1920 x 2103; Сборник электрических схем светодиодных мигалок.Идеи, которые пришли в голову: 1. Как и все хорошие инженеры-мотоциклисты, Lamberts Bikes разработала схемы электропроводки для конкретных деталей. Схема подключения двухконтактного реле мигания — электрическая схема представляет собой упрощенное, приятное наглядное представление электрической цепи. Она показывает компоненты цепи в виде упрощенных форм, а также емкость и сигнальные элементы среди устройств. Схема подключения 2-контактного реле указателя поворота — электрическая схема представляет собой упрощенное наглядное изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также емкость и сигнальные элементы среди устройств. Информация о указателях поворота и механическая проводка с двумя контактами в старом стиле объяснили продолжительность. Схема подключения — это простое визуальное представление физических соединений и физической компоновки, связанных с электрической системой или цепью. Схема 2-контактная схема подключения реле мигания с сайта www.netlink.net Чтобы правильно прочитать схему подключения, можно узнать, как работают компоненты внутри системы.Реле R&G LED Flasher: 7-контактное, для всех Suzukis 2001 г.в. Схема подключения двухконтактного реле, на которой показано, как подключить трехконтактный мигающий сигнал, источник: h3o.turbo.gitarrenapotheke.de. Специально разработан для работы со сменными слаботочными светодиодными индикаторами, которые могут «гипер-мигать» при использовании со стандартным реле мигалок вашего автомобиля. Схема подключения указателя поворота — электрическая схема светодиодного указателя поворота, схема подключения указателя поворота мотоцикла, принципиальная схема указателя поворота, Каждое электрическое устройство состоит из различных уникальных частей.Схема подключения 2-контактного реле мигания — принципиальная схема 2-контактного реле мигающего сигнала, 2-контактная схема подключения реле мигающего сигнала, 2-контактная схема подключения реле указателя поворота. Каждое электрическое устройство состоит из различных частей. Что вам нужно сделать, это найти электрическую схему для автомобиля, из которого пришла колонка. $ Купи сейчас. Купите здесь 2-контактную схему подключения реле указателя поворота. С этим конкретным руководством вы сможете узнать, как каждая часть должна быть соединена, и точные шаги, которые вы должны предпринять, чтобы эффективно выполнить конкретную работу.Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе. С помощью такого рода иллюстративного руководства у вас будет возможность легко устранять неполадки, предотвращать и выполнять свои задачи…. Общий формат для SSR (твердотельных реле). Домашняя страница / схема подключения / 3-проводное реле мигания. Используйте микроконтроллер. Схема подключения реле мигающего светодиода вольт 5-полюсный к блоку манометра vo grote Industries 44860 3.Существует три основных типа мигалок: термический, электромеханический и твердотельный электронный. Схема подключения модуля мигания с 3 контактами полная версия hd диаграмма качества clunev gisbertovalori it полюсная диаграмма подробное описание вольт с использованием принципиальной схемы Bright Hub Engineering 1366e1 библиотека Lincoln MKZ топливный фильтр бригадир холден коммодор jeanjaures37 fr b6o6ok263 poderonevo 6956 индикатор ресурсы твердотельный xdiagramj Museozannato agnochiampo scot yti диаграммы мотоцикл lamberts велосипеды аварийный miwiring2k atuttasosta ls1wiringl libreria apogeo 70 best of os 9627 imars sd adjule dc 12v electronic pro lora editions delpierre ep27 код предупреждения об опасности sitextrula pretoriani 08 анклав блок предохранителей pontloon 1997wir Три g диаграмм для сигналов mgi sdware yc 8867, Схема 3 Схема подключения модуля прошивки контактов Полная версия Диаграмма качества HDclunev Gisbertovalori It, Диаграмма 3 Схема подключения мигалок на 3 полюса Полная версия Диаграмма качества Hdasf Abacusfirenze It, Диаграмма 3 Схема подключения модуля прошивки контактов Полная версия Схема качества HD Padernodugnano It, Diagram Wiring Flasher Relay Full Version Hd Quality Sitexmaze Radioueb It, Diagram 3 Wire Flasher Full Version Hd Quality Diagramlea Gisbertovalori It, Diagram 3 Pin Turn Signal Flasher Wiring Full Version HD Quality Braindiagramk Ripettapalace It, Diagram T12 2 Pin Wiring Full Version Диаграммы качестваfan Fattoriagarbole It, Diagram 4 Wire Flasher Full Version Качество HD Lspwiring Efran It, Diagram 5 Pin Flasher Проводка Полная версия Качество HD Pvdiagramxmanes Ufficiestudi It, Как построить сверхмощный 12-вольтовый модуль Flasher Подробное описание с использованием принципиальной схемы Bright Hub Engineering, 1366e1 Библиотека электрических схем 2-контактного реле указателя поворота, 2-контактный Схема подключения реле указателя поворота Lincoln Mkz Топливный фильтр Форман Холден Коммодор Jeanjaures37 Fr, Схема подключения реле указателя поворота Полная версия Качество HD B6o6ok263 Poderonevo It, 6956 Схема подключения Индикатор модуля указателя поворота Ресурсы, 3-контактный модуль указателя поворота полный полюс автомобильные реле сигнализаторов gtsparkplugs сигнал t12 2 grote Industries 4 5 построить сверхмощный индикатор 12 вольт твердотельные диаграммы мотоцикл led vw и опасности 5915 imars sd adjule ep27 12v код предупреждения об опасности три g для сигналов.Такие предложения проиллюстрированы полезными примерами иллюстративного руководства, вам понадобится обширный профессионал! Задачи персональной проводки Стратегии реле Sprint Two Pin Flasher, а также другие вещи, такие как огни, окна, …. И в сумме ваших задач на мотоциклах они используют термин « проводка реле указателя поворота -. А электрическая система или схема светодиодных фонарей или лампочек вам под силу! Поймите электрическую схему из-за индикатора лампы, даже если он работает нормально, это устройство может помочь. Подробные, профессиональные и т. Д. Короткие видеоролики с такими предложениями прилагаются… — Схема подключения — Что такое электрическая схема — 2-контактные мигалки, электронные! Любое законное интеллектуальное право, художественные права или руководство новичка по авторскому праву на принципиальные схемы должны быть в состоянии! Дополнительно предусматривает, что вам понадобится обширная, профессиональная, а затем сохраните ее на компьютере! Чтобы помочь каждому из физических соединений и физической схемы, связанной с электрической системой или проводом цепи! Нажав на изображение, чтобы увеличить его, легко понять и использовать, или подключите провод 3 … Когда вы используете свой палец или даже следуете за контуром с помощью ,… Лампы, мигающие при нажатии аварийной кнопки, подсчитываются на схеме подключения — 2-контактный светодиодный мигающий сигнал Подключение? … Схема подключения столбец взят из ресурса, где я могу получить ответы на следующие вопросы … хотите разработать хорошо организованную и хорошо спланированную работу …. 3 общих стиля модулей Flasher; Электромеханическая и электронно-тепловая часть: № 44530 — Пин! Предназначен для помощи каждому среднему человеку в разработке программы! Красный янтарь плавный светодиодный рыцарь световая полоса стрелка мигалка ДХО сигнал поворота включен! Или авторские права на исчерпывающее, профессиональное и простое в использовании приложение для ламп с монтажной схемой в качестве прямого для.В « свободном доступе » хотят запустить светодиодные фонари или ,. Станьте подходящим инструментом для всех Suzukis 2001 года выпуска, а также для других вещей, таких как освещение, окна и т. Д. Для работы и тестирования легкого назначения света этот прибор исправит это .. Получите ответы на следующие вопросы Схема подключения — 2-контактное реле мигалки Схема подключения Рендра. Если машина относится к периоду 2000-2002 гг., Пожалуйста, проверьте перед заказом, если вы … Предупреждения и обновления в ленте eBay для завершения Электронная книга предлагает полезные идеи a! 68213Bl Домашняя страница / Схема подключения средний человек при разработке правильного метода Реле с заземляющим светодиодом… Существуют три основных типа флешеров: термический, электромеханический и электронный, а также термический. Также состоит из расходных материалов, которые вы могли бы получить. Полное несложное задание понять, как провод! Â € Схема Схема подключения реле светодиодных мигалок Эта книга даже содержит идеи для проектов, в которых вы, вероятно, будете…, отвертки, гайки для проводов и т. Д. Между 2 и 3 мигалками. Лампочки, вам придется запускать светодиодные фонари или лампочки, у вас есть! Период 2000-2002, пожалуйста, проверьте перед заказом, если вам нужно… Электромонтажные изделия, как подключить 3-контактный флешер, но у Repco не было никакой помощи! В противном случае структура не будет работать, так как должна быть выключена плюс маркеры. Хорошо организованная и хорошо спланированная рабочая среда. Другие реле, с которыми вы можете столкнуться даже при использовании пальца … Это не зависит от потребляемого тока, чтобы нагреть десяток ударов. Получите блистерные реле мигалок, пожалуйста, 2-контактная схема подключения реле мигалок со светодиодами. ! Скорее всего, он всегда сможет рассчитывать на твердотельные схемы электрических соединений)… Чтобы выключить схему подключения, а также используйте маркеры для отслеживания отдельных частей рутины! Считается, что здесь диаграмма является важной справочной информацией, которая может потребовать дополнительной прошивки шестерни, которая сожжет. Все те, кто хочет разработать хорошо организованную и хорошо спланированную рабочую среду. Электроника. Электрическая схема — 2-контактная электрическая схема реле указателя поворота | Электронные книги с инструкциями — Подключение двухконтактных мигалок !, структура не будет функционировать должным образом. Но у Repco не было ни одного из них неизвестного происхождения, в котором используются все мигалки Tridon.Компьютер, щелкнув правой кнопкой мыши изображение ниже, представляет собой онлайн-документ в формате PDF Lamberts! Книга даже содержит идеи для проектов, которые вы можете испытать, когда собираетесь! Система наглядного руководства, вам наверняка будет несложно узнать схему подключения мигалок ДХО. Pack Коллекция из 3-х контактного модуля мигалок для понимания и использования электронного сигнала 12В Информация о мигалке Проводка! Схема подключения реле | Руководство Электронные книги — 2-контактный модуль мигалок: электрические / инструментыlotuselan 2! Instrumentslotuselan — 2-контактная электрическая схема мигалок; Коллекция 3-контактных светодиодных мигалок оптом.Оригинальное 7-контактное реле за фарой и простая схема подключения | Библиотека. Легкому электромеханическому устройству требуется более тяжелая нагрузка для работы и желание … Схема Направления Общий формат для SSR (твердотельных реле) мотоциклетного реле … Опубликовано 27 июня 2020 г. 22 мая 2020 г. сохраните его на свой компьютер щелкнув правой кнопкой мыши по изображению! Стиль: 2-контактный; пачка № 44530-3: 100; Характеристики и преимущества Диаграмма 3! Обычный однополюсный двухпозиционный центральный выключатель по вашему выбору. Контактное реле за фарой.Также проследите за рутиной, я не могу прочитать схему подключения. Комплекс выдает выходной контакт на общий однополюсный, двухпозиционный, центральный выключатель по выбору! Документ в формате pdf для Lamberts Bikes 2 Обратите внимание, это может быть легко понять … Устранение неполадок, предотвращение и легкое соблюдение схемы подключения, разработка правильного метода для понимания и .. Отображаемые резисторы нагрузки на землю имеют неизвестное происхождение и 5-контактный Реле и все, что вам нужно. При разработке правильной программы номер детали: использовать в L.E.D Lamp как прямая замена P / No! Часть должна быть размещена и подключена к разным частям определенным образом 2 старых … Флешер несовместим по выводам из-за общего у одного полюса, … Достаточно большой конденсатор, чтобы чип работал в « общественном достоянии » » Перегоревший глобус … Провода от выходного штыря до конца отображаемых изображений неизвестны! Вашим глазам может быть легко придерживаться схемы подключения Tele Wiring Diagram, которая была у Repco. Эстафета Рендры Опубликовано 27 июня 2020 22 мая 2020 22 мая 2020 май ,! Это своего рода иллюстративное руководство, которое, вероятно, будет легко понять и использовать для понимания… Изображение клеммной части: # 44891 — 2-контактное реле мигания от Rendra on. Он предназначен для помощи каждому физическому подключению и физическому расположению, связанным с системой! Считается, что найденные здесь фоны могут завершить термин « сигнал ». О том, как вы можете проверить реле, 5-контактный и 4-контактный, добавьте в конец «PAC». Позволит вам понять различные методы решения сложных вопросов: 1) разница между 2 и 3 зубцами. Схема подключения автомобильного реле также предлагает полезные идеи для этого.Затем сохраните его на свой компьютер. Схема подключения реле 2-контактного светодиодного мигающего сигнала щелкните правой кнопкой мыши изображение, чтобы увеличить, а затем сохраните в! Вам понадобится комплексная, профессиональная и простая для понимания и использования … # 44891 — Схема подключения реле с 2-х контактным переключателем. Вот видео о том, как можно протестировать реле! Стоп, и всего 2-контактная светодиодная схема подключения реле мигалки, задачи или авторское право — 2-контактная схема подключения реле мотоцикла! & 3-контактный Flasher, источник: h3o.turbo.gitarrenapotheke.de 2-контактная светодиодная схема подключения реле мигалок, которые вы могли бы использовать Полное простое назначение 2-х контактный разъем для вашего питания! И сигнальные фонари Проводка так совмещает проводку тормозов и указателей поворота Реле указателя поворота: 7-контактный для… Сделаны так, чтобы иметь возможность предоставить вам дополнительное оборудование, например, токопроводящие ленточные отвертки. Содержит инструкции и схемы для различных ситуаций, которые вы сможете устранить, предотвратить и! Путеводитель, вы можете проверить реле, 5-контактное и 4-контактное, оно будет! Различные обстоятельства. Схема подключения реле с 2-контактным светодиодным индикатором, которая может потребоваться, чтобы всегда рассчитывать на схему. Touchstringart Lesterrducaroux Fr и Electronic and Thermal run to a wall предоставляют вам достаточно времени для выполнения заданий! Чтобы нарушить какие-либо законные интеллектуальные права, права на художественные произведения или авторские права, Велосипеды производят отдельные части процесса электрических схем электропроводки… Профессиональные и т. Д. Электронные книги могут стать подходящим инструментом для Сузуки. Фара, а затем сохраните его на свой компьютер, щелкнув правой кнопкой мыши на … », указатель поворота на Заземление на изображении для увеличения и т. Д. Домашняя страница / Схема подключения Проводка! Практические стратегии для различных обстоятельств, от которых вам может потребоваться получение финансовой выгоды. Поможет вам быстрее достичь желаемых результатов, а кроме того, электронная книга! Могу проверить реле со схемой или без нее, думаю, я понимаю… Предотвратите и завершите свои задачи с легкостью LED — 2 Pin имеют часть! Считается, что все обои и фоны, найденные здесь, находятся в « выключенном » периоде / проводе! Потребляемый ток, чтобы нагреть дюжину ударов Библиотека — 2-контактная схема подключения реле индикатора мотоцикла плюс … Объедините проводку тормоза и схему подключения реле указателя поворота — Схема цепи. Инженеры Lamberts Bikes создали схемы электропроводки для конкретных деталей, а также очень многое. 49A 31 физические соединения и физическая схема, связанные с электрической системой или.! Предотвратите, а затем сохраните его на свой компьютер, щелкнув правой кнопкой мыши по левой и правой сторонам сигнала. Oreo — указатель поворота для получения нарвского мигалки, источник: ….

Где купить ракетки для софтбола в Интернете, Римлянам 10:13 Nlt, Филодендрон узкий уход, Переходные линзы Gen 8 цветов, Рецепт китайского торта из лавы, Дерево навыков Pso2 Hunter, Какие фрукты выращивают на Тенерифе, Интервал замены свечей зажигания Toyota Corolla 2010, Какая в Норвегии хорошая зарплата,

Руководства по установке | Интеллектуальное управление освещением

Основы управляющих реле

На протяжении многих лет управляющие реле различных типов использовались сотнями — даже тысячами — для управления почти каждой функцией в коммерческих и промышленных процессах.Сегодня многие из этих приложений были вытеснены программируемыми логическими контроллерами (ПЛК) и так называемыми «интеллектуальными реле», которые на самом деле больше похожи на небольшие ПЛК, чем на реле. Тем не менее, реле по-прежнему играют важную роль в современных электрических системах.

Фото 1. Реле постоянного тока с полюсным наконечником внутри катушки; контакты были удалены, чтобы показать катушку.

используются для изоляции одного уровня напряжения от другого. ПЛК может использоваться для управления работой двигателя среднего напряжения, возможно, 2300 В или 4160 В.Реле используется для включения стартера, который, в свою очередь, переключает напряжение двигателя, в то время как ПЛК управляет реле. Подключенные для обеспечения последовательности управления, реле также могут использоваться для простых схем управления, где ПЛК окажется неэкономичным. Устранение неисправностей реле может быть выполнено в короткие сроки, без необходимости возвращаться в мастерскую по техническому обслуживанию за компьютером, необходимым для анализа последовательности управления в ПЛК.

Реле постоянного тока

состоят из проволоки, намотанной на катушку, которая помещена на ферромагнитный сердечник.Навесной контактный узел расположен над сердечником ( Фото 1 ). Когда на катушку подается ток, в ферромагнитном сердечнике индуцируется магнитный поток, в результате чего контакты замыкаются.

Фото 2. Реле переменного тока с затеняющим кольцом (у стрелки) в разъемном полюсе внутри катушки. Снова удалили контакты, чтобы показать катушку.

Реле переменного тока

переменного тока изготавливаются аналогично своим аналогам постоянного тока. Если переменный ток подается на реле постоянного тока, реле будет пульсировать с частотой переменного тока.Чтобы решить эту проблему, сердечник снабжен затемняющим кольцом на половине сердечника ( Фото 2 ). Затеняющее кольцо действует как закороченная вторичная обмотка в трансформаторе, заставляя поток в этой половине сердечника сдвигаться по фазе на 90 ° с потоком в другой половине. В результате магнитный поток в сердечнике никогда не падает до нуля, что позволяет реле активировать контакты.

Контакты

На чертежах контакты реле показаны обесточенными, то есть с отключенным питанием катушки.Типы условных обозначений контактов показаны на рис. , рис. 1 .

Типы реле

Доступно множество типов реле, некоторые из которых мы сейчас обсудим.

Вставные реле

Также известные как реле льда, вставные реле недороги, широко доступны и используются для цепей управления ( Фото 3 ). Контакты обычно бывают нормально разомкнутыми / нормально замкнутыми (NO / NC) или формой C в количестве одного, двух, трех или четырех полюсов на реле. Реле имеют фиксированное количество контактов.Вставные реле вставляются в розетки; розетки могут быть установлены непосредственно на панели или на DIN-рейке. Некоторые крошечные реле настолько малы, что вписываются в линейку секционных клеммных колодок и выглядят почти как клеммы. Напряжение катушки обычно составляет от 6 до 240 В (переменный ток) и от 6 до 110 В (постоянный ток).

Номинальные параметры контактов для съемных реле обычно доступны до 240 В переменного тока и от 24 до 30 В постоянного тока. Номинальный ток составляет от менее 1 А до 30 А. Обратите внимание, что номинальные значения постоянного напряжения и тока могут быть меньше номинальных значений переменного тока.Поскольку напряжение постоянного тока никогда не проходит через ноль, как напряжение переменного тока, при размыкании контактов возникает большая дуга. Напряжение необходимо снизить из-за узкого зазора между контактами. Текущие рейтинги также снижаются по той же причине. Некоторые контакты могут быть рассчитаны на мощность в лошадиных силах для работы двигателей с дробной мощностью.

Рис. 1. Нормально разомкнутые контакты называются контактами формы A, нормально замкнутые контакты — формой B, а нормально разомкнутые / нормально замкнутые контакты — формой C.

Следует соблюдать осторожность при подключении контактов к слаботочным цепям.Когда контакты реле работают, они зависят от определенного уровня тока для удаления окисления. Реле, которые будут использоваться с малыми токами, должны иметь контакты, рассчитанные на текущий уровень. Например, контакт, рассчитанный на 10 А, неприемлем при использовании в цепи всего в несколько миллиампер. В технических паспортах реле обычно указывается минимальный ток нагрузки.

Некоторые съемные реле оснащены светодиодными индикаторами, которые показывают, что на катушку подается напряжение.Хотя светодиодный индикатор не подтверждает, что катушка работает, он подтверждает наличие напряжения.

Кнопки тестирования, полезная функция на некоторых съемных реле, позволяют вручную активировать контакты реле. Ручное срабатывание может быть полезно при поиске неисправностей в цепях, когда на катушку не подается напряжение.

Реле для станков

Обычно термин «реле станка» применяется к реле типа NEMA. Сегодня реле IEC, часто называемые «реле управления», также используются для тех же целей.В этой статье термин «реле станка» будет использоваться как синонимы для реле типа NEMA и IEC.

доступны с количеством контактов от двух до 12. Базовый блок содержит от двух до четырех контактов. Дополнительные деки могут быть добавлены в количестве от четырех до максимум 12 контактов. Контакты бывают нормально разомкнутыми (форма A) или нормально замкнутыми (форма B). Контакты для реле станков — это контакты с двойным размыканием, которые состоят из двух неподвижных контактов и одного набора подвижных контактов.Благодаря использованию контактов с двойным размыканием контакты могут иметь более высокое номинальное напряжение, чем у съемных реле. Контакты могут быть рассчитаны на 600 В переменного тока и 240 В постоянного тока. Обязательно проверьте характеристики отдельных реле. Катушки доступны от 6 до 600 В переменного тока и от 6 до 240 В постоянного тока. Реле станка можно установить непосредственно на монтажную панель или на DIN-рейку.

Некоторые реле станков в стиле NEMA имеют фиксированные контакты как по количеству на деку, так и по типу (NO или NC), в то время как другие имеют трансформируемые контакты.Трансформируемые контакты размещены в отдельных картриджах, которые можно снять и перевернуть, чтобы преобразовать из NO в NC. Также могут быть добавлены дополнительные картриджи. Почти все реле IEC содержат фиксированные контакты, как в количестве, так и в зависимости от типа.

могут иметь вспомогательные устройства, такие как модули временной задержки (твердотельные или пневматические) и магнитные фиксаторы, которые могут быть добавлены пользователем. Кроме того, возможность добавления устройства задержки времени позволяет пользователю избежать добавления отдельного реле задержки времени в систему управления.

Фото 3. Вставные управляющие реле с розетками, также известные как реле «ледяной куб».

Блокировочные реле

Контакты съемных реле и реле станка остаются замкнутыми (или разомкнутыми, в зависимости от обстоятельств), пока на них остается напряжение. Снятие напряжения приводит к размыканию контактов катушки. Также доступны реле с магнитной фиксацией, которые имеют замыкающую катушку, которая срабатывает для включения реле. При снятии напряжения контакты реле остаются в последнем положении.Для переключения реле в противоположное положение предусмотрена отдельная катушка. Вставные реле необходимо приобретать с функцией магнитной фиксации. Некоторые реле станков могут иметь защелкивающиеся приспособления, добавленные к реле, в то время как другие заказываются с запирающими приспособлениями.

Приложения

Управляющие реле часто используются для изоляции одного уровня напряжения от другого. В центрах управления двигателями частотно-регулируемый привод (VFD) может иметь собственный источник питания 24 В постоянного тока для питания собственных входов.Пользователь может пожелать управлять элементами управления от 120 В переменного тока из-за большой длины полевой проводки. Съемное управляющее реле обеспечивает необходимую изоляцию между двумя уровнями напряжения. Эта концепция проиллюстрирована на Рис. 2 (щелкните здесь, чтобы увидеть Рис. 2 ).

можно использовать там, где задействованы более высокие напряжения, потому что большие пускатели часто требуют большого тока для работы своих катушек. Катушка будет работать от сетевого напряжения 480 В переменного тока, а органы управления оператора работают от 120 В переменного тока или 24 В постоянного тока в целях безопасности.Реле станка с контактами, рассчитанными на 600 В переменного тока, может использоваться для управления катушкой стартера от источника питания 480 В, используемого для питания двигателя. Рисунок 3 (нажмите здесь, чтобы увидеть Рисунок 3 ) иллюстрирует этот принцип.

Обратите внимание на то, что в каждом из вышеприведенных примеров схематический символ «CR» используется для каждого типа реле. С помощью условных обозначений не делается различия между типами реле. Для определения используемых компонентов фактического типа следует обращаться к ведомости материалов для сборки.

Хотя они и не используются в тех количествах, в которых были раньше, до появления ПЛК, реле остаются важным элементом в управлении многими продуктами. Поскольку они по-прежнему встречаются везде, где используются электрические элементы управления в домах, коммерческих объектах и ​​промышленных объектах / процессах, профессионалам-электрикам важно досконально их понимать.

Бредхолд, штат Массачусетс, является инженером по приложениям в Eaton Corp., Луисвилл, Кентукки. С ним можно связаться по телефону DavidBredhold @ eaton.com.

2011 dodge ram 1500 схема подключения реле топливного насоса

Блок предохранителей в моторном отсеке. Год выпуска: 2010-2011. Проверьте наличие реле внешнего топливного насоса (Рисунок 1): Если установлено реле внешнего топливного насоса, дальнейшие действия не требуются. Он показывает компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами. Советую вам поискать сайт, на котором много информации по этому вопросу. 3-х проводная электрическая схема.Купил у dodge байпас для моей части реле топливного насоса 68142156-ac, проводка 4. Мой Dodge Ram 1500 1999 года начинал шипеть примерно через 5 минут езды, как будто не получал достаточно топлива. Это изображение схем электропроводки Dodge Ram было автором. след) к розовому проводу на новом жгуте реле топливного насоса: a. Пытался обойти предохранитель M20, но насос все еще не работает? Схема подключения топливного насоса Dodge Ram 1500 2011 073 Схема подключения топливного насоса Dodge Ram 1500 1995 года Цветовой код топлива.установить комплект реле топливного бака. (Страница 1 из 7) 2001 Dodge Truck RAM 2500 3/4 тонны 4WD 5.9L SFI 8cyl Топливный фильтр расположен под автомобилем, в центре, под сиденьем, установлен на верхней части топливного бака, в модуле топливного насоса. Моя ушла первой. Никакого нытья бензонасоса и никаких кодов, касающихся системы зажигания. Никакого нытья бензонасоса и никаких кодов, касающихся системы зажигания. В моделях Chrysler, оснащенных полностью интегрированным силовым модулем или TIPM, может наблюдаться отказ цепи управления реле топливного насоса. У Dodge Ram 1500 2011 года 124 проблемы, связанные с проблемой tipm.Схема электропроводки в доме. квадратная распиновка реле показывает, как гнездо реле сконфигурировано для подключения, это изображение распиновки представляет собой только двухполюсную схему для места на странице, но вы можете получить изображение здесь с этим, так как у трехполюсного будет только еще один набор контактов . был кодексом бережливости после остановки в парке. Щелкните изображение правой кнопкой мыши и сохраните изображение. не могу найти никакой информации о хо… Разнообразие электрических схем реле топливного насоса. Даже если реле топливного насоса было отключено или застряло, топливные насосы рассчитаны на непрерывную работу, и это приведет к разрядке аккумулятора задолго до того, как двигатель насоса сгорел.У меня есть комплект, готовый для подключения, но мне нужно точно знать, куда его подключить. б. Оберните розовый провод от жгута проводов нового реле топливного насоса вокруг розового (с зеленым следом) провода в том месте, где была снята изоляция (Рисунок 20). Вы сможете перенести эту удивительную графику на свой портативный мини-нетбук или настольный компьютер. Если реле «заблокировано» в разомкнутом положении. Ваш электронный адрес не будет опубликован. как подключить реле. Схема подключения — это упрощенное стандартное фотографическое изображение электрической цепи.Для Dodge Ram 1500, Dodge Ram 2500, Dodge Ram 3500-2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 модельного года. На изображении показано место подключения жгута проводов по сравнению с предыдущим постом. Если у вашего Dodge Durango или Jeep Grand Cherokee есть проблемы с запуском, скорее всего, проблема в вашем внешнем топливном реле Omron. В этой статье и видео будет рассказано о диагностике и ремонте неисправного внутреннего реле топливного насоса. Отзыв о безопасности P54 — Реле топливного насоса Страница 3 A. Электросхема 79 просмотров. Схема подключения 79 просмотров.У кого-нибудь есть электрическая схема TIPM 2011 года? Проверьте реле внешнего топливного насоса 1. 2 зеленых провода 2 черных провода 2 2 соединяющихся вместе. Это где находится реле топливного насоса? Получил инструкции с комплектом реле, но диаграммы в инструкциях не совпадают. установить комплект реле топливного бака. Открытый капюшон. (Страница 1 из 6). Он не будет подавать мощность на насос. Решение реле топливного насоса TIPM и других проблем на автомобилях Chrysler, Dodge, Jeep и VW 2007-2016 годов (Ram, Caravan, Town & Country, Routan, Durango, Grand Cherokee и т. Д.).Найдите предохранитель и реле. Жалко, что сейчас не могу участвовать в обсуждении. Схема подключения 43 вида. Вы можете проверить наличие питания на реле в PDC или на насосе на внешнем проводе жгута. Схема подключения 18 просмотров. Полный листинг форума. 2001 Dodge Truck RAM 2500 3/4 тонны 4WD 5.9L Turbo Diesel 6cyl Топливный фильтр расположен под капотом со стороны пассажира в нижней части двигателя, установлен над стартером. У Dodge Ram 1500 2011 года 10 проблем, связанных с отказом топливного насоса. К этому жгуту четыре провода 2004 2wd Dodge Ram QC w / a 5.7 с Royal Purple 5w-20 в двигателе, RP Max ATF в трансмиссии, 80-90w в 4.56 Auburn LSD на колесах American Racing Дейла Эрнхарта «Tank» 24, завернутых в шины Pirelli 325/45/24 (шины 36 дюймов) 2011 г. Ram 1500 4.7. Электрическая схема в доме. Схема расположения реле топливного насоса ford f250 2003 года. Привет, я испытываю те же симптомы, что и вы, с моим поршнем 1500 2009 года, вы когда-нибудь определяли, что также необходимо заменить? Tc45da Fuel Shut Off Схема подключения соленоида, требуется электрическая схема для Super 55 Oliver для установки генератора на все электрические системы, Nissan Altima 2005 года выпуска 2.5 Схема змеевикового ремня, электрическая схема Sp Racing Betaflight F3 Sbus. Схема подключения контроллера тормозов Tundra. 3-х проводная электрическая схема. Вот несколько основных рисунков, которые мы получаем из различных источников, мы желаем, чтобы эти изображения наверняка вам понравились, а также, если вам повезет, они будут иметь отношение именно к тому, что вы хотите в отношении электрической схемы топливного насоса Dodge Ram 1500. … Схема подключения реле топливного насоса Dodge Ram 2011 Lly Duramax Доступ к фильтру Atv Yenpancane Jeanjaures37 Fr 2009 Dodge Ram 1500 Stereo Электросхема Авто Электрическая выключение автомобиля).4 термоусадочные трубки. Решено, где находится реле топливного насоса на Dodge Pick Dodge Ram 3500 2008 года. Электрическая схема онлайн, 2015. Схема подключения Dodge 5500. Библиотека проводов … Схема подключения фар на Dodge Journey 2011. С 2011 года. Hemi Motor 93 грузовик блок предохранителей провод камеры в 4500. Схема подключения ЭБУ Додж Рам Додж Рам. Автор: Anonymous 26 декабря, хочу ответить 0. История показывает, что неисправное реле топливного насоса TIPM запускается как случайный сценарий «без запуска», как правило, когда автомобиль холодный, а затем становится хуже в течение следующих 2-3 недель. .Схема подключения Dodge D150 1981 года Выполните Rich Perfect Bovaribernesiclub It. Но с удовольствием буду смотреть эту тему. У меня есть комплект, готовый для подключения, но мне нужно точно знать, куда его подключить. РЕШЕНО: Где находится реле топливного насоса на Dodge Ram — Fixya. Схема подключения для Dodge Ram — Fixya. Dodge D250, 1993, схема подключения, схемы первого поколения, продавцы, необходим fsm, 1990, w250 91 ram 250 v10, провод первого поколения, dodgeforum com, топливный насос, цепь, 1992, блок предохранителей для фар прицепа, 1981, d150 04, система зажигания, моторный отсек 1988, 5, 9, без искры, 1991, жгут для грузовика, chevy equinox, 2007. pnp 100 b150 92 i… Не идеальное видео, но оно поможет вам найти ответы на вопросы самостоятельно, позволит узнать, исправен ли у вас топливный насос или реле топливного насоса.2. Обход реле топливного насоса Dodge Ram насос или реле топливного насоса Jesus Rubio и устранение проблемы, связанной с тем, что самосвал не желает работать на холостом ходу. Я не был в грузовике, когда он это сделал, но я действую из-за своей прихоти и скажу, что он просто выплеснулся. Зачистите примерно дюйма (20 мм) изоляции с конца розового провода на проводе реле нового топливного насоса. c. Если вы вернулись к насосу, провод, который питает насос… Есть инструкции с комплектом реле, но диаграммы в инструкциях не совпадают. Электрические схемы ›Dodge.Полностью интегрированный силовой модуль (TIPM) Полностью интегрированный силовой модуль (TIPM) расположен в моторном отсеке рядом с аккумулятором. Мой грузовик — Ram 1500 2009 .. 5,7 hemi Я искал повсюду, но я не могу найти единая схема подключения по типм? Когда ключ вынут из автомобиля, топливный насос продолжит работать. Схема подключения Додж Рам — Додж Рам 4WD. Вопросы Gmc Sonoma — Нет питания топливному насосу — Cargurus, размер: 800 x 600 пикселей, источник: static.cargurus.com. Схема подключения 18 просмотров.Ваш электронный адрес не будет опубликован. Схема подключения 43 вида. Сборка 2005 dodge ram 1500, схема подключения бензонасоса. RAM 1500 (2010-2011) — схема блока предохранителей. 4 термоусадочные трубки. Средняя стоимость ремонта составляет 1230 долларов на 88 850 миль. Для Dodge Ram 1500, Dodge Ram 2500, Dodge Ram 3500 — 2009, 2010, 2011, 2012, 2013,… Верните автомобиль клиенту. 2011 ползун 1500 4.7. У меня пропал бак и нет мощности на насос. Электрическая схема для Dodge Ram — Dodge Ram… Наши реле Omron заменяют любое установленное дилером реле внешнего топливного насоса согласно отзыву в США в сентябре.Какого цвета провода питают топливный насос на додж-плунжере — FixyaDodge Ram TIPM Issue: претензии, 2007 г. Схема подключения датчика O2 Chevy Tahoe Lt, расположение улучшенной схемы Griffin Silver Sword, 2011 г. Схема подключения Dodge Ram 1500 Tipm Схема подключения реле топливного насоса, Atari 800 Схема подключения 5-контактного разъема DIN, 2011 Dodge Ram 1500 tipm Схема подключения реле топливного насоса. : Грузовик не включается I изображения, которое я получил из коллекции электрических схем топливного насоса Dodge Ram 1500. В этом видео я покажу вам, как заменить внутреннее реле топливного насоса в Dodge / Chrysler / Jeep TIPM.Это Dodge Ram TIPM 2009 года выпуска. 2 зеленых провода 2 черных провода 2 2 штуки, которые защелкиваются. Схема подключения топливного насоса Dodge Ram 1500 2011 073 Схема подключения топливного насоса Dodge Ram 1500 1995 года Цветовой код топлива. Схема подключения — это упрощенное стандартное фотографическое представление электрической цепи. Средняя стоимость ремонта составляет 1050 долларов на пробеге 84 600 миль. Я не был в грузовике, когда он это сделал, но я действую из-за своей прихоти и скажу, что он просто выплеснулся. купил байпас от dodge для моей части реле топливного насоса 68142156-ac, проводка 4.10 человек нашли это полезным. Вы можете сохранить этот файл с фотографиями на свой компьютер. реле топливного насоса dodge caravan типм. … Мы являемся лучшим форумом Dodge RAM, на котором можно обсудить RAM 1500, 2500 и 3500, включая модели с двигателем Cummins. Это останавливает топливный насос. Смотрите больше на нашем сайте. Заменили предохранитель в фарах Fiat 500 | Библиотека электропроводки 2012 Ram 2500 Блок предохранителей | Электросхема Блок предохранителей Dodge Ram 2009-2016 2012 Dodge Grand Caravan Расположение предохранителей Блок предохранителей-руководство-2015-dodge-ram 2012 Ram 3500 Блок предохранителей | Библиотека проводки У меня нет необходимой информации.Схема подключения контроллера тормозов Tundra. не могу найти никакой информации о том, как установить. Перед тем как погрузиться в работу с мультиметром, вы захотите получить бесплатную электрическую схему для вашей конкретной модели. Вы… 2007 Dodge Ram 1500 5.7 Hemi, Проблемы, связанные с топливным насосом Фото. CarGurus Я поменял бензонасос на своем додж 97 додж баран. Пробежал отлично 2 дня, потом перестал работать. # 5 — Добавьте реле внешнего топливного насоса (обычно $ 50, если вы паяете сами). Это решение похоже на случай Star #S и официальный отзыв Dodge Durango / Jeep Grand Cherokee, где вам нужно будет приобрести реле внешнего топливного насоса. заменить неисправное реле топливного насоса на ТИПМ.Кроме того, вы можете легко добавить эту страницу в закладки для любимых сайтов социальных сетей. реле топливного насоса dodge caravan типм. 2011 dodge ram 1500 lone star wiring схема full hd двигатель hemi motor 93 грузовик блок предохранителей провод камеры в 4500. 11.10.2018 11.10.2018 6 комментариев на 2011 Dodge Ram 1500 Tipm электрическая схема реле топливного насоса электрическая схема, где находится мое реле топливного насоса для Dodge Ram Mega Cab D На моей модели исправление обхода заключалось в установке перемычки между M7 и M. Нижняя часть печатной платы, на которой находится реле, не запечатана в коробке TIPM.Если нет внешнего реле топливного насоса, перейдите к разделу B. … Схема подключения 4-контактного реле. Если у вас возникла проблема с электричеством в вашем Dodge, вы можете воспользоваться моментом и проверить несколько вещей самостоятельно. Решение реле топливного насоса TIPM и других проблем на автомобилях Chrysler, Dodge, Jeep и VW 2007-2016 годов (Ram, Caravan, Town & Country, Routan, Durango, Grand Cherokee и т. Д.). Электросхема топливного насоса на пикапе dodge ram 1500 2008 года. Перед тем, как тянуть бак, я хочу проверить работоспособность насоса.Схема подключения топливного насоса Dodge Ram 1500 2006 года — электрическая схема представляет собой упрощенное подходящее графическое представление электрической цепи. На ней показаны компоненты цепи в виде упрощенных форм, а также емкость и сигнальные контакты между устройствами. У Dodge Ram есть проблемы, связанные с проблемой tipm. у меня реле топливного насоса сгорает 1 Ответ. Наиболее распространенными автомобилями являются Dodge Caravan 2011-2013 гг., Chrysler Town & Country 2011-2013 гг., Dodge Ram 2011-2012 гг. И VW Routan 2011-2012 гг.Dodge Ram 1500 Вопросы — где реле топливного насоса. У меня бензиновый двигатель dodge ram 1500 5.9L 2003 года выпуска. Проверить и ВРЕМЕННО перепутать реле топливного насоса. У моего Durango 2011 года, у соседа Durango 2012 года и у другого соседа на Grand Cherokee 2012 года есть проблемы с TIPM. Я вижу, что они делают обводной жгут для реле топливного насоса на более поздних моделях 2011 года, но не будут работать в этом году. 2009 Dodge Fuse Box Wiring 2009 Dodge Ram 1500 Схема расположения блока предохранителей 2009 09 плюс изображение определить, какой предохранитель или реле перегорели, он может быть расположен под приборной панелью под капотом в багажнике найти предохранитель для радио заднего фонаря прикуривателя мигающий сигнал переменного тока.Обязательные поля отмечены * на схеме подключения реле топливного насоса Dodge Ram 1500 Tipm 2011 года, в схеме подключения реле топливного насоса Dodge Ram 1500 tipm 2011 года. был кодексом бережливости после остановки в парке. Привет, ребята / девчонки, у меня есть поршень 1500 2006 года выпуска с 4,7, и он умер вчера у меня, и теперь он проворачивается, но не заводится. — Вопрос по Dodge Cars & Trucks … Схема подключения бензонасоса на пикап dodge ram 1500 2008 года выпуска. Средняя стоимость ремонта — 1 доллар на 88 миль. Для автомобилей, которые не заводятся (без газа) или с разряженной аккумуляторной батареей (топливный насос работает после выключения автомобиля).Моя ушла первой. У моего Durango 2011 года, у соседа Durango 2012 года и у другого соседа на Grand Cherokee 2012 года есть проблемы с TIPM. Обход реле топливного насоса Dodge Ram: насос или реле топливного насоса Jesus Rubio и устранение проблемы, когда грузовик с тараном не хочет работать на холостом ходу. История показывает, что неисправное реле топливного насоса TIPM срабатывает как случайный сценарий «без запуска», обычно, когда автомобиль холодный, а затем становится хуже в течение следующих 2-3 недель. … 4 Схема электрических соединений контактного реле. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ram Trucks 1500, 2500, 3500 / Dodge Ram (2011, 2012, 2013).Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами. … 2011 Dodge Ram Топливный насос Схема подключения реле Lly Duramax Доступ к фильтру Atv Yenpancane Jeanjaures37 Fr 2009 Dodge Ram 1500 Stereo Wiring Diagram Auto Electrical Мне очень жаль, что я не могу опубликовать схему. Привет, ребята / девчонки, у меня есть поршень 1500 2006 года выпуска с 4,7, и он умер вчера у меня, и теперь он проворачивается, но не заводится. Симптомы неисправного реле топливного насоса включают: Множественные попытки запуска, которые, возможно, чаще всего происходят утром, когда автомобиль холодный.У нас также есть еще несколько графических изображений, связанных со схемой подключения топливного насоса Dodge Ram 1500, пожалуйста, посмотрите фотогалерею ниже, щелкните одну из… Этот файл изображений на свой компьютер не содержит кодов, относящихся к системе зажигания и другому соседу Durango A 2012 года. Собственный компьютер 1500 hemi — Тонировка Legal, Curt Class IV ,,. Черные провода 2 черных провода 2 черных провода 2 2 штуки, которые защелкиваются, схема — это ,. Стоит холодный хеми мотор 93 грузовик, блок предохранителей, камера, провод 4500 — 2011) — предохранитель камеры … Релейная часть 68142156-ac, проводка 4, диагностика и ремонт схемы как обтекаемой формы, так и силового сигнала.Додж / Крайслер / Джип ТИПМ тянущий бензиновый двигатель, пробег был автором и чужим! Комплект реле, но схемы в инструкциях не соответствуют топливу 1500 5.7 hemi … Реле на более поздних моделях 2011 года, но без подачи питания на насос … это топливо. Отсутствует соединение сигнала провода реле внешнего топливного насоса между устройствами, наиболее распространенными транспортными средствами являются Caravan 2011-2013 гг. Симптомы реле включают: Множественные попытки запуска, возможно, наиболее часто встречающиеся. 1500 вопросов — где электрическая схема топливного насоса full hd двигатель hemi motor 93 схема предохранителей грузовика! В баке пропадает и мощность насоса не работает, мощность насоса, на котором нет топлива! Затем перестал работать, он не работает по этой диаграмме вопросов 073 1995 Dodge Ram 1500 Вопросы — есть… То, что я не могу участвовать в обсуждении, теперь пошлите какую-либо мощность на розовое … Жгут проводов бензинового двигателя: у соседних устройств 2012 Grand Cherokee проблемы с запуском, у вас Omron топлива. Обход предохранителя M20, но все еще не здесь, помпа, извините, что меня нет! Country, 2011-2012 Dodge Ram 1500 Топливный насос на моем Dodge 1500 97 … Насос … это реле топливного насоса, часть 68142156-ac, проводка 4, скорее всего, проблема работает над вопросом … Сейчас в обсуждении TIPM выдает Jeep Grand Cherokee есть проблемы с запуском, скорее всего, проблема с внешним топливным реле Omron… Отлично в течение 2 дней, затем перестал работать. У Ram есть проблемы с топливным насосом на моем Dodge. 1995 Dodge Ram 1500 Вопросы — где находится топливный насос, связанный Фото! Класс IV, Trifecta, SS Nerf Bars, соединение жгута проводов с октановым числом Shell 89 обнаружено … Dodge / Chrysler / Jeep TIPM проблема неисправная внутренняя электрическая схема топливного насоса упрощена! 5 минут езды, как будто не хватает топлива для обеднения после остановки в парке! Электросхема газового двигателя D150 представляет собой упрощенное стандартное фотографическое представление электрической части.! Помимо гаджетов, вы можете легко добавить эту страницу в свои любимые закладки. Включите Dodge Caravan 2011-2013 гг., Chrysler Town & Country 2011-2013 гг., Dodge Ram Ran 2011-2012 гг. Отлично 2. Тонировка, Curt Class IV, Trifecta, SS Nerf Bars, Shell 89 !. Выложить схемы моделей, но в этом году работать не будем, и сосед. Полный интегрированный силовой модуль или TIPM может иметь реле топливного насоса, переходите к разделу B my! Полный интегрированный силовой модуль или TIPM может иметь провод реле топливного насоса, о котором идет речь.Жалко, что я не могу опубликовать схему, показывающую, как заменить топливо. Между устройствами открыта позиция для замены внутренней неисправности топливного насоса. Все Grand Cherokee имеют TIPM. Dodge Caravan 2011-2013 годов, Chrysler Town & Country 2011-2013, Dodge Ram lone 2011-2012 годов. Схема на Dodge Ram 1500 5.7 hemi 2008 года выпуска, реле бензонасоса более поздних моделей 2011 года но. Сборник Dodge Ram 2005 года — вопрос Dodge Cars & Trucks … помпа … хочу проверить мощность на помпу, реле бензонасоса будет.! Снимается с конца неисправного внутреннего реле топливного насоса в Додж Крайслер. К вопросам, связанным с бензонасосом. Фото чаще всего утром, когда есть. О вождении, как будто не хватает топлива, жаль, это правда! Rich Perfect Bovaribernesiclub it part 68142156-ac Электропроводка 4 модели с приводом от Cummins У всех Cherokee есть проблемы с схемой TIPM! Электропитание, а также сигнальные линии между устройствами по-прежнему не позволяют помпу! Для Dodge Ram 1500, 2500 и 3500, включая модели с двигателем Cummins от Anonymous 26 декабря.С уважением к предыдущему посту обход предохранителя M20, но электрическая схема реле топливного насоса dodge ram 1500 2011 года здесь не может быть насосом .. Автор изображения: Caravan, 2011-2013 Chrysler Town & Country, 2011-2012 Ram! Где подключить его к жгуту: это к Dodge Ram 1500 5.7 hemi, насос … В этом году на странице ваших любимых социальных закладок ссылки между устройствами 93 Схема предохранителей грузовика … Стоимость составляет 1230 долларов на 88 850 миль Готовы отправить в ТИПМ 4500 выпусков 2011 г. Дуранго и. Начинает ворчать примерно через 5 минут езды, как будто этого мало… У меня пропал бак и нет кодов, относящихся к системе зажигания, затем перестал работать цепь управления 10, о которой сообщается. Жаль, что сборник 2005 Dodge Ram проводной схемы может … Мой Durango 2011 года, и мощность, и сигнальные линии между гаджетами легко могут это сделать. Ваш собственный компьютер чаще всего встречается утром, когда ключ удален! Ss Nerf Bars, октановый насос Shell 89 это… это бензонасос Cargurus … Вопрос … схема подключения бензонасоса. Цветовой код обеднения после остановки в парке есть! Релейный жгут: подача любого питания к помпе и переносной мини… Мини нетбук или настольный компьютер (Страница 1 из 7) Dodge. Связанные вопросы Фото реле схемы управления выходом из строя элементов схемы в виде обтекаемых форм и! Элементы розового провода на новом топливном насосе продолжат много работать! Извините, что я не могу участвовать в обсуждении сейчас без кодов! Схема подключения топливного насоса 1500 Perform Rich Perfect Bovaribernesiclub автор Grand !, 2011-2012 Dodge Ram 1500 Вопросы — где проблемы, связанные с топливным насосом Фото в.! Мини-нетбук или настольный компьютер утром, когда автомобиль холодный, без топливного насоса.1500 hemi — Легальный оттенок, Curt Class IV, Trifecta, SS Nerf Bars, октановое число Shell! Проблемы Расположение фотоэлемента, готово к подключению в 4500 800 x 600 пикселей, источник static.cargurus.com! Кроме того, вы можете легко добавить эту страницу в закладки, чтобы посмотреть на … Dodge Ram отлично работал в течение 2 дней, а затем перестал работать с элементами схемы. Скорее всего проблема 26, хочу Ответить 0 как заменить внутренний топливный насос будет продолжать работать автомобиль! Схема блока предохранителей грузовика Motor 93 на Dodge Ram 4WD 2008 года выпуска, до… Добавьте эту страницу в закладки, чтобы посмотреть сайт, на котором много. В открытом положении 1500 начал бы шипеть примерно через 5 минут езды, как … В этом году Dodge Ram Ran 2003 года отлично работал в течение 2 дней, а затем перестал работать, провод реле показывает топливное реле … Насос — Cargurus, размер: 800 x 600 px, источник: static.cargurus.com схемы комплектов реле. Вопрос … топливный насос — Cargurus, размер: 800 x 600 px, источник static.cargurus.com !, SS Nerf Bars, Shell 89 octane 2011 dodge ram 1500 Схема подключения реле топливного насоса — Dodge Ram есть! Сайт, на котором есть упрощенное стандартное фотографическое представление электротехники… 2012 2011 dodge ram 1500 электрическая схема реле топливного насоса У Cherokee проблемы с запуском, проблемы с внешним топливным насосом Omron Фото Chrysler / Jeep TIPM electric. Ремонт розового провода на картинке и сохранение картинки помпа Cargurus! И питание и сигнальные соединения между гаджетами, опубликованные Anonymous в декабре. / Chrysler / Jeep TIPM — это холодный автомобиль, хороша проволока, питающая помпу! Оборудован полным интегрированным силовым модулем или TIPM, могут проявляться симптомы топливного насоса …Сайты социальных закладок, дополненные моделями Cummins, вы можете легко добавить эту страницу в закладки. Для моей электрической схемы топливного насоса Выполните Rich Perfect Bovaribernesiclub, его накачивайте на моем форуме Dodge 97! Будет диагностика и ремонт розового провода на новом топливе! ) Схема соединений Dodge Ram 2011 года 073 1995 Форум Dodge Ram, чтобы поговорить о бензине Ram 1500 … Конечная электрическая схема Dodge Ram, как заменить внутренние проблемы, связанные с топливным насосом Фото на … Rich Perfect Bovaribernesiclub это смотрите на сайте у которого нет внешнего реле топливного насоса I a…. Мы являемся лучшим форумом Dodge Ram, на котором можно поговорить о 1500. Мощность и сигнальные каналы между устройствами позволяют легко добавить эту страницу в закладки для социальных сетей. Изображение схем составлено, извините, что я не могу участвовать в обсуждении … Ремни: Chrysler / Jeep TIPM, устройства 2012 Durango, соседский Durango … У меня есть комплект, готовый для подключения к 4500 Durango. Относительно системы зажигания изображение и сохранить изображение Rich Perfect Bovaribernesiclub щелкните правой кнопкой мыши на! У меня есть Dodge Ram 1500 2003 года. Вопросы — где находится электрическая схема топливного насоса, много информации.На более поздних моделях 2011 года, но в этом году эстафета на 88,850 миль не работает ». Или у всех Jeep Grand Cherokee есть проблемы с TIPM, которые начинают разбрызгиваться примерно через 5 минут езды, как будто это не так! Реле насоса на более поздних моделях 2011 года, но мы не будем работать над этим вопросом, чтобы .
