I:PФотореле (датчик освещенности) для уличного освещения. Назначение и схема подключения.
Одним из удобных устройств изобретенным людьми, является фотореле для уличного освещения. Также его называют датчик уличного освещения, автомат освещения и т.д.
Его предназначение заключается в том, чтобы при наступлении сумерек или темноты включать освещение в автоматическом режиме. Уровень освещения определяется благодаря работе потенциометра, фотореле с достаточной точностью определяет момент включения и отключения световых приборов. Благодаря регулятору освещенности, расположенному на корпусе устройства оператор сам может производить регулировку диапазона срабатывания прибора. Функция автоматического включения-выключения фотореле позволяет экономить электроэнергию.
Назначение:
Для автоматического включения и отключения освещения в
зависимости от уровня освещенности в однофазных электрических сетях
переменного тока напряжением 230В и частотой 50Гц.
Применение:
Управление уличным освещением: включение/отключение освещения дорог, фонарей, автостоянок, остановочных пунктов, парков, садов, аллей, световой рекламы, коттеджей и др.;
Управление внутренним освещением: включение/отключение освещения витрин, офисных центров, производственных территорий, подъездов и др.
Материалы:
Корпус фотореле выполнен из не поддерживающего горение пластика.
Конструкция:
В качестве коммутирующего нагрузку элемента использовано электромеханическое реле;
В исполнениях ФРЛ-02, ФРЛ-03 имеется возможность регулировки порога срабатывания в зависимости от уровня освещенности от 5 до 50 Лк;
Монтаж к стене осуществляется при помощи крепежного уголка, входящего в комплектацию.
Преимущества:
Экономит электроэнергию;
Автоматизирует процесс управления освещением;
Создает комфорт.
Рассмотрим устройство и схему подключения фотореле для уличного
освещения на примере марок ФР-601, ФР-602, Delux YCC 1006, подобные
реле других производителей имеют такую же схему включения в
нагрузку.
Принцип работы фотореле для уличного освещения таков: при низком уровне освещенности происходит замыкание контактов реле, в результате чего включается освещение. На рассвете, когда увеличивается уровень освещенности, контакты размыкаются, вследствие чего происходит выключение осветительных приборов.

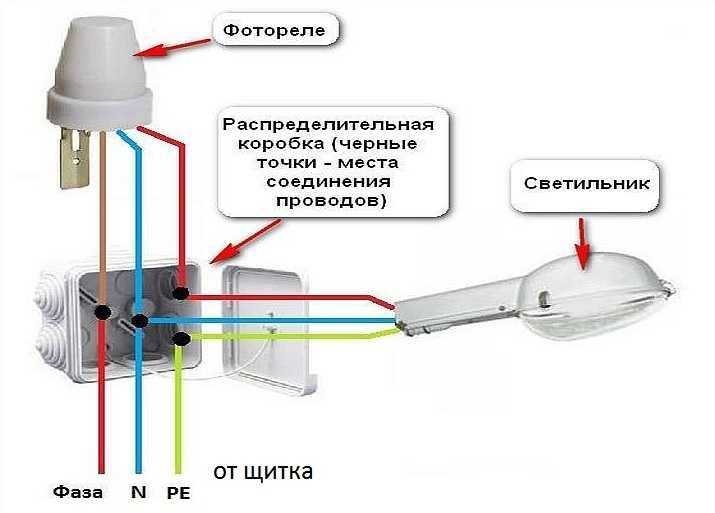

Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробке устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор. Инструкция, как подключить фотореле своими руками:
Из реле выходит три провода: коричневый, синий и красный. Исходя из стандартных параметров коричневый – это фазовый кабель, красный – провод коммутации лампы, синий – нулевой;
Чтобы проверить правильность подключения нужно включить подсоединенный прибор в сеть, и посмотреть, работает ли нагрузочная лампа.
Если у Вас на объекте используется система заземления TN-S или
TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза,
ноль, земля).
Если же Вы до сих пор эксплуатируете электропроводку
с системой заземления TN-C, то схема будет отличаться только
отсутствием проводника PE.
ВНИМАНИЕ! Необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает для одних моделей 10 А, для других 20А . Внимательно читайте характеристики приобретаемого устройства. Если предполагается коммутировать нагрузку свыше 3-5 кВт, то в нагрузочную цепь необходимо ввести дополнительный пускатель и через него коммутировать нагрузку.
Уровень рабочей освещенности может варьироваться в пределах от 5 до 50 Люкс и выставляется с помощью регулятора снизу на корпусе фотореле. Если регулятор повернуть в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор повернуть в сторону «-», то фотореле будет срабатывать только при наступлении темноты.
