Простая схема генератора Морзе для начинающих радиолюбителей

Для изучения телеграфной азбуки Морзе необходим простой звуковой генератор, воспроизводящий сигналы в виде точек и тире. Рассмотрим схему такого генератора, который легко собрать начинающему радиолюбителю:

Транзистор — любой низкочастотный с коэффициентом усиления более 30 (например, МП39-МП42)
Трансформатор — выходной от малогабаритного транзисторного приемника
Динамическая головка мощностью 0,1-0,5 Вт, сопротивлением 6-10 Ом
Резистор МЛТ-0,5
Конденсатор любого типа
Источник питания — батарейка 3-9 В

Генератор собирается на небольшой печатной плате и помещается в корпус телеграфного ключа. При замыкании ключа генерируется звуковой сигнал частотой около 1 кГц.

Настройка и подключение дополнительных устройств

Для настройки генератора нужно:

Замкнуть ключ
Подобрать сопротивление резистора для устойчивой генерации
Установить нужную тональность звука с помощью конденсатора

К генератору можно дополнительно подключить:

Усилитель звуковой частоты
Наушники для инструктора
Головные телефоны с регулятором громкости

Методика изучения телеграфной азбуки Морзе

При освоении азбуки Морзе важно придерживаться следующих правил:

Изучать буквы по группам (например, Е, И, С, Х, 5)
Правильно держать ключ тремя пальцами
Соблюдать длительность точек и тире (1:3)
Заучивать буквы на слух как музыкальную фразу
Соблюдать паузы между знаками и словами

Начинать нужно с медленной передачи отдельных букв (1 буква за 3 секунды), постепенно увеличивая скорость. Важно не спешить и добиваться правильной техники.

Эффективные способы быстрого запоминания азбуки Морзе

Существует несколько методик, помогающих быстрее освоить телеграфный код:

Метод Коха — изучение с большой скорости передачи
Мнемонические фразы для запоминания сочетаний точек и тире
Использование компьютерных программ-тренажеров
Прослушивание аудиозаписей с сигналами Морзе
Регулярные тренировки в эфире с опытными радиолюбителями

При систематических занятиях азбуку Морзе можно выучить за 1-2 месяца до скорости 60-80 знаков в минуту.

Преимущества изучения телеграфной азбуки для радиолюбителей

Освоение телеграфного кода дает радиолюбителю ряд важных преимуществ:

Возможность дальней радиосвязи при слабом сигнале
Высокая помехоустойчивость телеграфной связи
Экономичность передатчика при работе телеграфом

Развитие слуховой памяти и концентрации внимания
Возможность участия в соревнованиях по скоростной радиотелеграфии

Поэтому изучение азбуки Морзе рекомендуется всем начинающим радиолюбителям как важный этап освоения коротковолновой радиосвязи.

Практические советы по изготовлению генератора Морзе

При сборке звукового генератора для изучения телеграфной азбуки следует учитывать несколько важных моментов:

Использовать качественный телеграфный ключ с четким ходом контактов
Обеспечить хорошее экранирование схемы для устранения наводок
Применять стабилизированный источник питания
Предусмотреть возможность регулировки тона и громкости звука
Сделать корпус генератора удобным для длительной работы

Правильно собранный генератор Морзе прослужит долгие годы и поможет в освоении телеграфной азбуки многим начинающим радиолюбителям.

Заключение

Изучение азбуки Морзе с помощью самодельного звукового генератора — увлекательное занятие для начинающего радиолюбителя. Оно развивает технические навыки, тренирует слух и память, открывает новые возможности в радиосвязи. При регулярных тренировках телеграфный код можно освоить достаточно быстро и уверенно работать в эфире.

НАБОР МАСТЕР КИТ ДЛЯ НАЧИНАЮЩИХ ТЕЛЕГРАФИСТОВ

Ю. САДИКОВ
sadikov (at) masterkit.ru

Немного истории

В 1838 г. профессор живописи Нью-йоркского университета США Сэмюэль Морзе (1791-1872 г.г.) (рис.1), занимаясь параллельно вопросами передачи информации, предложил систему кодирования букв и цифр для передачи их по проводным каналам связи, в последствие названной его именем. Все буквы, цифры и знаки препинания азбуки Морзе кодировались в виде последовательностей точек и тире [1]. К настоящему времени кодировка отдельных символов существенно изменилась, но предложенная С. Морзе система передачи осталась: точки, тире и интервалы между ними имели фиксированную длительность — длительность тире равнялась длительности трех точек или трех интервалов.

Рисунок 1. Сэмюэль Морзе Рисунок 2. Первый телеграфный ключ

Первый телеграфный ключ (рис.2) изготовил и использовал молодой, талантливый помощник С. Морзе: Альфред Вейл (1807-1859 г.г.) (рис.3) [1].

Рисунок 3. Конструктор первого телеграфного ключа Альфред Вейл

С его помощью в 1844 г. было передано первое сообщение «морзянкой» из столицы США (г. Вашингтон) в г. Балтимор (рис.4) [1].

Рисунок 4. Первая телеграмма

Сегодня таких телеграфных ключей [2,3] вы уже не встретите, они стали достоянием частных коллекционеров и музеев.

Введение

Рисунок 5 и 6. Виды телеграфных ключей

Для передачи радиограмм используются два типа ключей: механический и электронный [2,3].

В последнее время для передачи текстовых сообщений многие радиооператоры и радиолюбители применяют клавиатуру персонального компьютера и специальную «телеграфную» программу. Существуют также компьютерные программы, «расшифровывающие» коды Морзе в смысловые фразы, но никакая программа не сможет заменить профессионального радиста!

Изучение азбуки Морзе лучше начать на обычном механическом ключе: формируется «почерк», легче запоминаются символы.

А с несложным электронным устройством для изучения азбуки Морзе читатели могут познакомиться в этой статье. Генератор Морзе поможет самостоятельно изучить «морзянку»; благодаря малым размерам, автономному питанию и достаточно большой мощности его можно использовать для коллективных тренировок, в тестах и соревнованиях. Простая электрическая схема и конструкция генератора позволит собрать надежное устройство из набора МАСТЕР КИТ NM5036 даже начинающему радиолюбителю.

Генератор Морзе послужит хорошим учебным пособием для изучения основ радиоэлектроники.

Генератор Морзе NM5036

Для тех, кто совершает первые шаги в мир радиосвязи, предлагаемый генератор будет очень полезен. Он пригодится на занятиях по изучению азбуки Морзе и поможет получить практические навыки работы на телеграфном ключе. Небольшие размеры платы и возможность работы от батареи позволяют собрать устройство целиком в небольшом корпусе, поэтому его можно использовать не только дома, но и брать с собой на занятия в радиошколу.

Таблица 1. Технические характеристики генератора Морзе

Номинальное напряжение питания, В	3,0…9,0
Максимальная выходная мощность, Вт	2,0
Номинальное сопротивление нагрузки, Ом	8…32
Максимальный ток нагрузки, не более, А	1,0
Размер печатной платы, мм	40х30

Генератор Морзе выполнен на основе универсальной схемы несимметричного мультивибратора (VT1, VT2). Рабочая частота мультивибратора определяется номиналами резисторов R1, R2, R3, R4 и конденсатором C1. Принципиальная электрическая схема показана на рис.7, а фотография устройства – на рис.8.

Рисунок 7. Схема простейшего генератора

В табл. 2 приведен перечень элементов, необходимых для самостоятельной сборки генератора.

Для питания устройства необходим источник питания, обеспечивающий выходное напряжение 3,0…9,0 В. Следует учитывать, что изменение напряжения питания приводит к изменению громкости и рабочей частоты генератора. К генератору можно подключить низкоомные головные телефоны (например, от аудиоплеера) или небольшую динамическую головку.

Рисунок 8. Фотография звукового генератора Таблица 2. Перечень элементов.

Позиция	Номинал	Примечание	Кол
R1	270 кОм	Красный, фиолетовый, желтый	1
R2, R4	22 кОм	Красный, красный, оранжевый	2
R3	22 кОм	Подстроечный резистор	1
R5	560 Ом	Зелёный, голубой, коричневый	1
С1	0,01мкФ	Керамический конденсатор Вариант маркировки – 104	1
С2	—	Не устанавливать	—
С3	—	Не устанавливать	—
VТ1	BC557	Корпус ТО92-1	1
VT2	BD137-16	Корпус ТО126 Возможна замена на КТ815	1
X1	BAT/SNAP	Разъем питания батареи +9В	1
А503	Печатная плата	40х30 мм	1

Внешний вид печатной платы А503 показан на рис. 9 и рис.10.

Рисунок 9 и 10. Печатная плата Изучаем самостоятельно азбуку Морзе

Известно несколько методик изучения азбуки Морзе [2], но все они основаны на периодическом повторении каждой буквы, до полного запоминания её « мелодии». Самый лучший способ изучить «морзянку» — в радиоклубе или радиошколе оборонного спортивно-технического общества: квалифицированные тренеры в течение нескольких месяцев регулярных тренировок сделают из вас профессиональных телеграфистов. Если у вас такой возможности нет, можно научиться азбуке Морзе самостоятельно. Автору известно очень много радиолюбителей, которые успешно освоили «морзянку» самостоятельно.

Для самостоятельного обучения азбуки Морзе прилагается учебная таблица 3. Вы можете прослушать все звуки, щелкнув по ссылке напротив буквы

Табл. 3, Телеграфная азбука Морзе (ти – точка, таа – тире)

Для практического закрепления теоретических сведений рекомендуем воспользоваться этой таблицей.

На сайте www.masterkit.ru записаны звуки генератора Морзе NM5036, а в разделе «КИТы в журналах» можно снова прочитать эту статью и прослушать звучание каждой буквы и цифры. Чтобы это осуществить, установите в компьютере звуковую карту и подключите её к колонкам или наушникам.

Желаем вам успехов в изучении азбуки Морзе!

Заключение

Чтобы сэкономить время МАСТЕР КИТ предлагает набор NM5036. Он состоит из печатной платы, всех необходимых компонентов, подробного руководства по сборке и настройке.

Наборы МАСТЕР КИТ для самостоятельной сборки и популярные радиолюбительские журналы спрашивайте в магазинах радиодеталей вашего города.

На сайте МАСТЕР КИТ ( www.masterkit.ru ) приведен полный список адресов магазинов, находится полный перечень и подробные характеристики наборов и модулей, работает «Конференция», где обсуждаются самые разнообразные технические вопросы, размещены статьи в разделе «КИТы в журналах», «Полезные ссылки» – ответы на различные вопросы по монтажу устройств, организована подписка на электронные новости от МАСТЕР КИТ.

Используемые источники («Радиолюбитель» их почему-то вырезал)

1. www.samuelfbmorse.com
2. www.qrz.ru
3. www.bencher.com

Мелодии радиоэфира — Начинающим — Радиосвязь RD8DR

Мелодии радиоэфира

Рекорды сверхдальних связей радиолюбители устанавливают с помощью телеграфа. В этом случае, в эфир передается не речь, а бесконечная песня из точек и тире — азбука Морзе. Такой тонкий сигнал имеет лучшее прохождение в эфире. Для того, чтобы пользоваться телеграфом, необходимо знать азбуку Морзе. Для ее изучения необходимо собрать генератор, который бы вырабатывал сигналы в виде точек и тире. Схема такого простого генератора приведена на рис. 25.7. В генераторе можно использовать любой транзистор обратной проводимости, с коэффициентом усиления более 30. Если же использовать транзистор прямой проводимости, например, типа МП42Б, то в этом случае, необходимо изменить полярность подключения бата-

Рис. 25.7. Принципиальная схема генератора для изучения азбуки Морзе

реи GB1. Генератор собирают на небольшой печатной плате, сделанной методом вырезания дорожек. Плату помещают в пластмассовую коробочку, имеющую внутри клеммы для подключения гальванических элементов, а на одной из боковых сторон — гнезда для подключения наушников BF1 и телеграфного ключа Q1. Если устройство собрано из исправных деталей, то при замыкании ключа в наушниках должен прослушиваться ровный звуковой шум, свидетельствующий о том, что генератор работает. Важной деталью генератора является телеграфный ключ, он может быть самодельный или промышленного изготовления. Лучше всего начать работать промышленным ключом, это позволит с самого начала правильно поставить руку при передаче (рис. 25.8). Изучать азбуку Морзе лучше всего вдвоем с товарищем или в группе, один передает сигналы Морзе, а другой их принимает. Телеграфная азбука Морзе приведена в табл. 25.2. При изучении телеграфной азбуки следует придерживаться таких правил:

— изучать азбуку по группам:

1. Е, И, С, X, 5, точка;

2. Т, М, О, Ш, 4, ноль;

3. А, У, Ж, 4, запятая;

4. Н, О, Б, 6, знак раздела;

5.В,Ю,Й, 1,2,3;

6. Г , 3,Ч, 9, 8, 7;

7. Р, П, Л, Ф, Я, Э;

8. К, Ь, Ы, Ц, Щ;

— головку ключа необходимо держать тремя пальцами — большим и средним с боков. Локоть руки держат на уровне головки;

Рис. 25.8. Правильное положение пальцев на головке телеграфного ключа

Телеграфная азбука

Таблица 25.2

Буквы		Телеграфные обозначения	Буквы, цифры и знаки препинания	Телеграфные обозначения
Русские	Латинские	Телеграфные обозначения	Буквы, цифры и знаки препинания	Телеграфные обозначения
А	А	* —	Э	—
Б	В	— ***	Ю	** — —
В	W	* — —	Я	* — * —
Г	G	— —*	1	* — — — —
Д	D	— **	2	** — — —
Е	Е	*	3	*** — —
Ж	V	*** —	4	**** —
3	Z	— — **	5	*****
И	I	**	6	— ****
Й	J	*— — —	7	— — ***
К	К	— * —	8	— — — **
Л	L	* — **	9	— — — — *
М	М	— —	0	— — — — — (-)
Н	N	— *	Точка	******
О	О	— — —	Запятая	——*—
п	Р	* — —*	Дробная черта	— ** — *
Р	R	* — *	Вопросительный	— —
С	S	***	знак
Т	Т	—	Восклицательный	— —**— —
У	U	**—	знак
Ф	F	** — *	Знак раздела	— *** —
Х	Н	****	Двоеточие	— — -***
Ц	С	— * — *	Точка с запятой	———*
Ч	—	— — — *	Кавычки	——
Ш	—	— — — —	Скобка	— * — — *—
Щ	Q	— — *—	Тире	— ****—
Ы	Y	— * — —	Перебой (ошибка)	********
Ь	Х	— **—

— при передаче «тире» необходимо нажать ключ и сосчитать до трех и отпустить. Все тире должны быть равны по времени. При передаче точки нажать ключ и сосчитать «раз» и отпустить. Для удобства передачи можно считать вслух. Для быстрого запоминания букв в свободные минуты насвистывают или напевают мелодию букв азбуки;

— заучивать буквы надо на слух в целом, как музыкальную фразу Например, букву «Ф» (..—.) можно спеть как «те-тя Ка-тя», а цифру 2 (..- — — ) как «я на горку шла». Ни в коем случае нельзя запоминать, сколько в букве тире и точек, так как при большой скорости передачи все тире и точки сливаются в определенную музыкальную мелодию, которую надо принимать только на слух, при этом считать знаки будет некогда;

— при передаче букв пауза между знаками должна быть очень короткой, а между словами чуть длиннее.

Следует заметить, что полученные юношами знания в радиоспорте, могут быть полезными не только в гражданской жизни, но и при их службе в армии.

Три схемы простого звукового генератора для телеграфного ключа

Первая схема звукового генератора

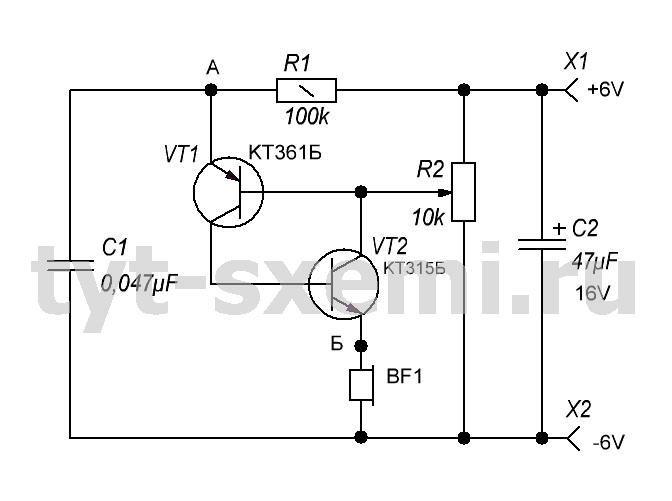

Представляю вам схему простого звукового генератора.

Мы видим, что она состоит из конденсатора емкость которого 22 нанофарады, переменного резистора сопротивлением 470 кОм, а также двух транзисторов КТ315 И КТ361. Можно взять любые другие маломощные транзисторы. Также присутствует маленькая динамическая головка. Можно взять электромагнитный излучатель от старой материнской платы.

Транзисторы КТ315 и КТ361. У КТ361 буква находится посередине корпуса, а у КЕ315 слева. Эти транзисторы являются комплементарной парой.

Тон звучания звукового генератора можно менять изменяя сопротивление R1. Напряжение питания схемы 1,5 вольта. Питание схемы можно производить от одной пальчиковой батарейки или от стабилизированного источника питания.

Схему можно собрать на печатной плате. А учитывая то, что детали миниатюрные и их мало можно провести навесной монтаж и заключить его в какую-нибудь маленькую коробочку.

Вторая схема звукового генератора

Схема однотонального звукового генератора выполнена всего на трех деталях. Если считать излучатель, то на четырёх. Питание схемы от 9 вольт, но будет работать и от 3 вольт.

Трансформатор, который используется в схеме, взят от зарядки сотового телефона. Его нужно перемотать. 400 плюс 400 витков. Отвод от середины.

Транзистор КТ 817, но можно использовать и КТ815. Резистор 22кОм. Звукоизлучать от микроволной печи. В этой схеме применен пьезоизлучатель ЗП25.

В качестве источника питания применена батарея “Крона”, но можно взять любой стабилизированный источник питания 9 вольт.
Если последовательно резистору подключить переменный резистор 10 кОм, то можно регулировать тональность звучания.

Всё что вы видите на картинке нужно перенести на печатную плату и заключить в корпус.

Третья схема звукового генератора для телеграфного ключа

В этой схеме используется микросхема-таймер NE555. Схема звукового генератора очень простая и в её сборке не должно быть проблем.
В качестве излучателя можно использовать любой маломощный динамик.
С1 – электролитический конденсатор. Тон звукового излучения можно регулировать с помощью цепочки R C R.

Еще статьи на сайте

Читать «Энциклопедия радиолюбителя» — Пестриков Виктор Михайлович — Страница 68

Исходя из этого следует, что с помощью радиотелеграфа можно установить связь на более значительное расстояние, чем при работе телефоном. Это достигается благодаря рациональному использованию мощности передатчика, большой помехоустойчивости связи и применению особо чувствительных узкополосных радиоприемников.

Для изучения азбуки Морзе необходимо собрать генератор, который бы вырабатывал сигналы в виде точек и тире. Схема такого простого генератора приведена на рис. 25.7.

Рис. 25.7. Принципиальная схема генератора для изучения азбуки Морзе

В генераторе можно использовать любой транзистор обратной проводимости с коэффициентом усиления более 30. Если же использовать транзистор прямой проводимости, например, типа МП42Б, то в этом случае необходимо изменить полярность подключения батареи GB1. Генератор собирают на небольшой печатной плате, сделанной методом вырезания дорожек. Плату помещают в пластмассовую коробочку, имеющую внутри клеммы для подключения гальванических элементов, а на одной из боковых сторон — гнезда для подключения наушников BF1 и телеграфного ключа Q1. Если устройство собрано из исправных деталей, то при замыкании ключа в наушниках должен прослушиваться ровный звуковой шум, свидетельствующий о том, что генератор работает. Важной деталью генератора является телеграфный ключ, он может быть самодельный или промышленного изготовления. Лучше всего начать работать промышленным ключом, это позволит с самого начала правильно поставить руку при передаче (рис. 25.8).

Рис. 25.8. Правильное положение пальцев на головке телеграфного ключа

Изучать азбуку Морзе лучше всего вдвоем с товарищем или в группе, один передает сигналы Морзе, а другой их принимает. Телеграфная азбука Морзе приведена в табл. 25.2.

При изучении телеграфной азбуки следует придерживаться таких правил:

• Изучать азбуку по группам:

1. Е, И, С, X, 5, точка;

2. Т, М, О, Ш, 4, ноль;

3. А, У, Ж, 4, запятая;

4. Н, О, Б, 6, знак раздела;

5. В, Ю, Й, 1, 2, 3;

6. Г, 3, Ч, 9, 8, 7;

7. Р, П, Л, Ф, Я, Э;

8. К, Ь, Ы, Ц, Щ.

• Головку ключа необходимо держать тремя пальцами — большим и средним с боков. Локоть руки держат на уровне головки.

• При передаче «тире» необходимо нажать ключ и сосчитать до трех и отпустить. Все тире должны быть равны по времени. При передаче точки нажать ключ и сосчитать «раз» и отпустить. Для удобства передачи можно считать вслух. Для быстрого запоминания букв в свободные минуты насвистывают или напевают мелодию букв азбуки.

• Заучивать буквы надо на слух в целом, как музыкальную фразу. Например, букву «Ф» (.._.) можно спеть как «те-тя Ка-тя», а цифру 2 (.._ _ _) как «я на горку шла». Нив коем случае нельзя запоминать, сколько в букве тире и точек, так как при большой скорости передачи все тире и точки сливаются в определенную музыкальную мелодию, которую надо принимать только на слух, при этом считать знаки будет некогда.

• При передаче букв пауза между знаками должна быть очень короткой, а между словами чуть длиннее.

Следует заметить, что полученные юношами знания в радиоспорте могут быть полезными не только в гражданской жизни, но и при их службе в армии.

25.5. Трансивер SSB

Трансивер предназначен для проведения радиолюбительской связи с однополосной модуляцией в одном из выбранных диапазонов 160 м, 80 м и 40 м.

Параметры приемного тракта:

• чувствительность при отношении сигнал/шум 10 дБ… не хуже 1 мкВ;

• избирательность по зеркальному каналу… не хуже 40 дБ;

• диапазон ручной регулировки усиления… не менее 60 дБ.

Параметры передающего тракта:

• выходное пиковое напряжение на нагрузке 50 Ом… не менее 50 мВ;

• подавление побочных каналов… не хуже 40 дБ.

Трансивер функционально состоит из трех узлов: А1 — основная плата (приемопередающий тракт, УЗЧ, кварцевый гетеродин 500 кГц), А2 — генератор плавного диапазона (ГПД), А3 — усилитель мощности (рис. 25.9).

Рис. 25.9. Функциональная схема трансивера SSB

Принципиальная электрическая схема основной платы представлена на рис. 25.10, а на рис. 25.11 — схема ГПД.

Рис. 25.10. Принципиальная схема основной платы трансивера SSB

Рис. 25.11. Принципиальная схема генератора плавного диапазона трансивера SSB

В обозначениях деталей первая цифра указывает номер узла, в котором находится деталь. В режиме приема ВЧ сигнал поступает через антенный разъем Х4, контакты антенного реле К2.1 на основную плату А1 (рис. 25.9). Сигнал, выделенный двухконтурным полосовым фильтром, подается на вывод 3 смесителя 1DA1 (рис. 25.10). На выводы 5, 7 через контакты реле 1K1.1 и трансформатор 1Т1 поступает напряжение ГПД. Нагрузкой смесителя является ЭМФ 1Z1, который выделяет сигнал ПЧ нужной боковой полосы. С выхода ЭМФ сигнал поступает на выводы 2, 3 смесителя 1DA2. На выводы 5, 7 этой микросхемы через контакты реле 1К1. 2 и трансформатор 1Т2 поступает напряжение кварцевого гетеродина. Нагрузкой смесителя по звуковой частоте является резистор 1R6. Через фильтр нижних частот, состоящий из элементов 1С16, 1L6, 1С23, сигнал звуковой частоты поступает на усилитель 1DA3 с коэффициентом усиления около 40 дБ и далее на головные телефоны (наушники). Регулировка усиления приемного тракта производится переменным резистором R2 путем изменения питающего напряжения микросхемы 1DA1.

В режиме передачи следует нажать кнопку S1 «ТХ», через контакты которой подается напряжение на реле К1. С помощью контактов реле К1.1 осуществляется коммутация питающего напряжения. При подаче напряжения +12 В на контакт 8 узла А1 происходит включение электретного микрофона BMI. Сигнал с микрофона через фильтр нижних частот, состоящий из элементов 1С2, 1L2, 1С6, подается на вывод микросхемы 1DA1. Вывод 3 для напряжения звуковой частоты заземлен через конденсатор IC8 и часть индуктивности 1L3. Для точной балансировки смесителя используется подстроечный резистор 1R3. При подаче напряжения 12 В на контакт 7 узла А1 срабатывает реле 1К1. При этом напряжение кварцевого гетеродина поступает на микросхему 1DA1, а напряжение ГПД поступает на микросхему 1DA2. Сформированный DSB, а после фильтрации в ЭМФ SSB сигнал промежуточной частоты микросхемой 1DA2 преобразуется в сигнал нужной частоты любительского диапазона. Нагрузкой смесителя 1DA2 по высокой частоте является двухконтурный полосовой фильтр, состоящий из 1С18, 1L4, 1С19, 1С20, 1L5. Через контакт 15 узла А1 высокочастотный сигнал подается на вход усилителя мощности (АЗ). Индикатором выходной мощности служит токовый трансформатор Т1, с детектором VD3 (рис. 25.9). Показания микроамперметра 31 пропорциональны току в нагрузке.

Как быстрее выучить азбуку морзе. Как быстро научиться азбуке морзе. Как обучить ребенка азбуке

Вероятно, многие из вас знают азбуку Морзе назубок, а тем, кто еще не успел ее выучить, предлагаем сделать это.

В телеграфии эта условная азбука называется кодом Морзе. Но запомнить комбинации точек и тире, соответствующие отдельным буквам, цифрам и знакам, — это еще не все. Телеграфной азбукой Морзе нужно овладеть так, чтобы воспринимать ее без всякого напряжения, так же как обычные буквы при чтении и письме.

Лучше всего усвоить «морзянку» на слух, передавая ее с помощью, телеграфного ключа, которым замыкают и размыкают цепь питания звукового генератора. Его можно собрать по схеме блокинг-генератора на транзисторе V1 и трансформаторе Т1 (рис. 1).

Рис. 1. Принципиальная схема генератора для изучения азбуки Морзе.

Блокинг-генератор представляет собой однокаскадный усилитель с сильной трансформаторной положительной обратной связью. Такое устройство вырабатывают импульсные колебания, близкие по форме к прямоугольной. Длительность импульсов не превышает сотен мкс, а частота их повторения может быть от нескольких герц до сотен килогерц.

При работе телеграфным ключом S1 блокинг-генератор периодически возбуждается и вырабатывает электрические колебания частотой около 1000 Гц, которые воспроизводятся малогабаритной динамической головкой В1.

Генератор выполнен из доступных деталей. Транзистор может быть любым: германиевым, низкочастотным серий MП13-МП16, МП20, МП21, МП25, МП39-МП42 с коэффициентом передачи тока базы не менее 30. А поменяв полярность источника питания G1 на обратную, в генераторе можно применить и транзистор марки МП35-МП38 с любым буквенным индексом структуры n-р-n.

Т1 — выходной трансформатор от любого малогабаритного транзисторного радиоприемника. Динамическая головка В1 рассчитана на мощность 0,1-0,5 Вт и имеет сопротивление звуковой катушки 6-10 Ом (например, 0,1ГД-6). Постоянный резистор — МЛТ-0,5, конденсатор — любого типа.

Рис. 2. Монтажная схема генератора.

Генератор собран внутри подставки телеграфного ключа. Расположение элементов и монтажная схема показаны на рис. 2.

Настройте электронное устройство. Замкните ключ S1 и, подбирая сопротивление резистора R1, добейтесь устойчивой генерации. Испытайте работу генератора и с частично разряженным элементом G1. Тональность звука установите с помощью конденсатора С1.

Если у вас нет малогабаритной динамической головки, воспользуйтесь электромагнитным капсюлем ДЭМШ или ДЭМ-4м. Громкость звучания в этом случае станет несколько ниже, но будет вполне достаточной для тренировок.

Рис. 3. Варианты схемы генератора для подключения дополнительных устройств:
а — УЗЧ,
б — «наушников»,
в — «наушников» с одновременным отключением «динамика»,
г — головных телефонов без регулятора громкости,
д — с регулятором громкости.

Сигнал с генератора можно подать на усилитель звуковой частоты радио-приемника, электрофона или магнитофона через малогабаритный переменный резистор типа СПЗ-4 сопротивлением 1-10 кОм, подсоединив его ко вторичной обмотке трансформатора Т1 (рис. 3а). Резистор R2 — регулятор громкости — установите на боковой стенке основания телеграфного ключа.

К движку регулятора громкости можно подключать также и высокоомные головные телефоны инструктора. Для них установите рядом с переменным резистором гнездо X1 (рис. 3б).

Следующий вариант (рис. Зв) предусматривает автоматическое отключение динамической головки, когда штекер вставляют в гнездо X1.

Если в ваших «наушниках» отсутствует штатный регулятор громкости, советуем воспользоваться схемой, представленной на рис. 3г. Для телефонов, имеющих собственный регулятор громкости, надобность в переменном резисторе R2 отпадает (рис. 3д).

Поскольку обмотка II трансформатора Т1 рассчитана на низкоомный выход, во всех вариантах схем (рис. 3б-д) рекомендуем применять низкоомные головные телефоны (например, ТА-56). Однако и высокоомные телефоны ТОН-1, ТОН-2, ТЭГ-1 тоже работают достаточно громко. Если вы не намерены подключать усилитель, а будете пользоваться одними только «наушниками», конденсатор С2 можно исключить.

Теперь приступайте к изучению телеграфной азбуки. Точке соответствует короткое звучание генератора, а тире — в три раза продолжительнее. Сначала медленно передавайте вразбивку отдельные буквы, следя, чтобы интервал между элементами одной буквы равен был одной точке. Не торопитесь — для начала одна буква за три секунды уже неплохо. При работе с ключом должна двигаться только кисть, а не вся рука.

Потом научитесь передавать и принимать сочетания из двух букв, например АО, НО, ПЕ, ФЕ, ДА, ТЫ, ОН, МЫ и так далее. Помните, что пауза между отдельными буквами равна по длительности одному тире. Не спешите увеличивать скорость. Когда вы будете делать только одну ошибку на сто знаков, можете переходить к словам и предложениям. Интервал между отдельными словами равен двум тире.

Если вы и здесь добились определенных успехов, увеличьте скорость передачи в два раза (то есть одна буква за 1,5 с). А это уже довольно высокий темп.

Азбуку Морзе полезно знать каждому. Она не раз вам пригодится в деле и в игре. Вадь переговариваться можно не только звуковыми сигналами, но и, например, жестами (одна поднятая рука обозначает точку, а две — тире).

Чтобы в совершенстве знать азбуку Морзе, нужно продолжительно и систематически тренироваться, особенно если стараться запоминать знаки механически. Поэтому многие радиотелеграфисты стараются усовершенствовать методы изучения азбуки Морзе. Один из таких методов, с которым мы предлагаем и вам познакомиться, позволяет ее изучить самое большее за два часа.

Рис. 4. Алфавит для изучения азбуки Морзе,

Знаки кода Морзе «восстановлены» в буквы русского алфавита, то есть как бы повторяют контур соответствующей буквы (рис. 4). Эта связь знаков кода с «образом» букв и помогает осмысленно и быстро запомнить телеграфную азбуку.

Взгляните на рисунок. На нем каждая буква повторяется в виде знаков (точек и тире) кода, изображенных в определенном порядке. Например, если буква «в» обозначается точкой и двумя тире, то и саму букву изображают в Том же порядке. Знаки читают слева направо и сверху вниз.

По этому методу особенно легко запоминаются буквы: а, б, г, е, з, й, л, о, р, у, ф, ц, ч, ш, ы, ь, я.

Буквы ж, и, м, и, с, т, х не доведены, но все равно легко запоминаются.

Несколько условно, с дополнительными элементами даны изображения букв: в, д, щ, ю.

Как же с помощью данного метода изучить азбуку Морзе?
Сначала рассмотрите внимательно контур каждой буквы. Затем несколько раз срисуйте с таблицы все буквы алфавита, не забывая о чередовании точек и тире кода (именно в таком порядке и следует рисовать буквы). После того как вы успешно справились с этой задачей, нарисуйте несколько раз алфавит по памяти. Далее напишите по памяти знаки кода Морзе. Если вы не сделали ошибок, подберите небольшой отрывок из книги и напишите его кодом Морзе.

Приступайте теперь к передаче букв и слов на телеграфном ключе.

Программа Morse Trial генерирует радиограммы азбукой Морзе с изменяемой скоростью, паузами и тоном. Возможна загрузка текста из вашего файла, а также случайная генерация текста. Есть возможность добавления шумов при прослушивании радиограмм для большей реалистичности.

Азбука Морзе, код Морзе, «Морзянка» — способ кодирования букв алфавита при помощи длинных и коротких сигналов, так называемых «тире» и «точек» (а также пауз, разделяющих буквы). За единицу времени принимается длительность одной точки. Длительность тире равна трём точкам. Пауза между знаками в букве — одна точка, между буквами в слове — 3 точки, между словами — 7 точек. Была названа в честь американского изобретателя Сэмюэля Морзе, который изобрёл её в 1835. Азбука Морзе является первым цифровым способом передачи информации. Телеграф и радиотелеграф первоначально использовали азбуку Морзе; позже стали применяться код Бодо и ASCII, которые более удобны для автоматизации. Впрочем, сейчас и для азбуки Морзе есть средства автоматической генерации и распознавания. Для передачи русских букв использовалось коды сходных латинских букв; это соответствие алфавитов позже перешло в МТК-2, а потом в КОИ-7 и КОИ-8 (однако в азбуке Морзе букве Q соответствует Щ, а в МТК и КОИ-Я).

Основное предназначение программы Morse Trial — улучшение навыков приема телеграфа. Скачать программу для тренировок Morse Trial можно

Но если вы еще не владеете азбукой Морзе , — то пройти самостоятельное обучение можно на сайте LCWO по методу Коха

Метод Коха — простой путь прямой выработки рефлексов. Однако он требует либо наличия компьютера с соответствующим программным обеспечением либо персонального тренера. Именно по этой причине метод Коха игнорировался так много лет. Теперь, когда компьютер занял привычное место на столе радиолюбителя у метода Коха есть все шансы стать стандартом подготовки радиооператора-телеграфиста.

Обучение происходит следующим образом:

Вы настраиваете вашу программу, чтобы она генерировала сигналы телеграфной азбуки со скоростью порядка 20 слов в минуту для знака, но с несколько увеличенными паузами (эффективная скорость должна быть порядка 15 слов в минуту).
Затем вы берете бумагу и карандаш и начинаете принимать. На первом уроке компьютер должен передавать только два символа. То есть на первом уроке вам надо распознать только два варианта. Принимаете текст 5 минут, затем проверяете правильность принятого текста, и рассчитываете процент верных знаков.

LCWO — этот интернет помощник именно для самостоятельного изучения телеграфа. Сайт после Вашей регистрации станет Вашим персональным учителем. Вы будете овладевать телеграфом в процессе игры в «угадайку» — будете вырабатывать условные рефлексы на звучание знаков и их запись — хотите — рукой, хотите — на клавиатуре. Метод разработан достопочтенным Людвигом Кохом специально для индивидуального обучения. На сайте вам предложат пройти 40 уроков, к следующему уроку переходите только после освоения предыдущего. От Вас требуется только регулярность занятий, частота и продолжительность четко не регламентируются. Ничего грузить в компьютер не нужно. Заниматься можете с любого компьютера, имеющего выход в интернет дома, на работе, интернет-кафе.

Содержимое:

Азбука Морзе была разработана в 1844 году Сэмюэлем Ф. Б. Морзе. Прошло уже более 160 лет, а этот вид передачи сообщений все еще используется, особенно начинающими радиолюбителями. Код Морзе можно быстро передать с помощью телеграфа, а также он очень удобен для передачи сигнала бедствия (сигнала СОС) с помощью радио, зеркала или фонаря. Этим способом могут пользоваться даже люди с ограниченными возможностями общения. Но выучить азбуку Морзе не так-то просто — придется постараться так же, как и при изучении любого нового языка.

Шаги

1 Внимательно слушайте медленные записи азбуки Морзе. Вы слушаете, по сути, длинные и короткие сигналы (линии и точки соответственно). Долгие сигналы звучат дольше коротких в 3 раза. Каждая буква отделена от других небольшой паузой, а слова друг от друга более длительными (также в 3 раза).
- Вы можете поискать или купить записи на морзянке, или воспользоваться коротковолновым передатчиком и постараться послушать их в прямом эфире. Существуют обучающие компьютерные программы, которые обычно не дорогие или даже бесплатные. Они более эффективны для тренировки, чем записи, так как с их помощью можно перевести на азбуку Морзе любой текст, что предотвратит заучивание одного текста и поможет выбрать тот метод обучения, который подходит именно вам. Никогда не считайте длинные и короткие сигналы — учите, как звучит каждая буква. Если вы используете приложение Farnsworth, то можете настроить паузу между буквами так, чтобы та звучала медленнее, чем скорость самой буквы. Выберите скорость воспроизведения букв чуть выше той, на которую вы равняетесь, и никогда не снижайте ее — уменьшайте только паузу между буквами. Таким способом изучается азбука Морзе – со скоростью по 15-25 слов в минуту или больше. Нижеследующие методы хороши, когда вы учите морзянку без расчета на использование более пяти слов в минуту, они заставят вас отбросить не правильные способы изучения кода и начать заново.
2 Найдите копию азбуки Морзе (такую, как показано в конце страницы). Вы можете использовать базовую таблицу, такую как показана справа (нажмите, чтобы увеличить) или вы можете использовать более сложный вариант, который включает в себя пунктуационные знаки, аббревиатуры, устойчивые выражения и коды. Соотнесите то, что вы услышали с буквами алфавита. Какое слово получилось? Были ли вы правы?Некоторым людям легче изучать азбуку Морзе записывая точки и линии, а затем сравнивая их с таблицей, так как показано на картинке; другие считают, что такой способ только замедляет процесс обучения. Поступайте так, как вам больше нравиться. Если вы выберете способ, который не предполагает транскрипции записанных точек и линий, то вы можете использовать таблицу произношения, которая содержит звуки сигналов азбуки Морзе, таким образом, как вы их слышите.
3 Произносите. Отрабатывайте перевод простых слов и предложений на азбуку Морзе. Вначале вы можете записать слово, затем озвучить его, но со временем вам надо постараться сразу проговаривать слово. Вот, к примеру, английское слово “cat”. Запишите его: -.-. .- — после озвучьте слово (вы можете использовать кнопки на мобильном телефоне или озвучить с помощью голоса – именно этот способ, скорее всего, поможет вам скорее освоить азбуку Морзе). Чтобы произносить азбуку Морзе, вы должны помнить, что дит произносится с коротким «и» и глухой «т». Дах – это короткий звук. На английском языке слово “cat” произноситься как «дах-ди-дах-ди ди-дах дах». Как только вы освоитесь, выберите детскую книгу и постарайтесь перевести ее текст в азбуку Морзе, без записывания букв. Запишите себя и проиграйте запись после, чтобы проверить насколько правильно вы справились.
- Не забывайте про паузы. Каждую букву должны отделять паузы, по длине равные озвучке тире (т.е. в три раза дольше звучания точки). Каждое слово должно окружаться паузами, длина пауз — порядка 7 длин звучания точки. Чем лучше вы отработаете расстановку пауз, тем проще будет понять ваш код.
4 Начните с запоминания самых простых букв. Если говорить про английский алфавит, то буква Т, обозначается как “-”, а буква Е, записывается как “.”. Буква М пишется как “- -”, а I — “. .”. Постепенно переходите к буквам, для записи которых требуется 3-4 символа точки или черточки подряд. Затем начните заучивать комбинации точек и линий, от простых к сложным. Самые сложные комбинации оставьте на изучение в последнюю очередь. К счастью к таким относятся самые редко используемые буквы (в английском языке это — Q, Y, X, и V), поэтому, как только вы поняли принцип построения букв в азбуке Морзе, то сфокусируйтесь на наиболее часто используемых буквах в начале. Обратите внимание, что в английском буквы E и T имеют самую короткую запись, а буквы K, Z, Q, и X имеют длинную форму записи.
5 Создавайте ассоциации. Например, “п” — “пи-лаа-поо-ёт, пи-лаа-ноо-ет”. С учетом того, что в мире существует больше одного алфавита, а вы читаете эту статью на русском языке, то вам, скорее всего, интересны ассоциации, подходящие для символов русского алфавита. По этой причине мы не приводим в данном пункте варианты для латиницы. Вместо этого мы советуем вам изучить статью, обратив особое внимание на мнемоническую форму каждой буквы. Существуют мнемонические коды для запоминания азбуки Морзе, которые придуманы много лет назад; вы можете купить их или найти их в интернете.
- Если вы любите музыку, то попробуйте выстроить ассоциации между морзянкой и мелодиями, с которыми вы знакомы. Так, симфония №5 Бетховена и ее характерное начало (да-да-да-даааа) могут встать рядом с латинской буквой “V” или римской цифрой “5”. Кстати, не правда ли, “победная” мелодия? Во время Второй Мировой вещание BBC начиналось с этих 4 нот именно из-за их ассоциации с английским словом “victory”, (победа)!
6 Получайте удовольствие от обучения . Хотите привлечь друзей в изучение? Научите их моргать по азбуке Морзе. И если, скажем, друг отведет вас на не удачное свидание вслепую, то вы можете проморгать ему “SOS”! Используйте азбуку Морзе, чтобы зашифровать свои секретные записи, или вести дневник или даже рассказывать пошлые шутки, чтобы никто кроме вас и ваших друзей этого их не понял! Отправьте кому-нибудь открытку с текстом на морзянке. Признайтесь на морзянке в любви (это очень романтично). В общем, веселитесь, делайте то, что вам нравится, используя для этого азбуку Морзе — и вы выучите ее гораздо быстрее.

Скачайте приложение с азбукой Морзе на свой смартфон или скачайте обучающую программу — это может быть очень полезным!
Практикуйтесь! Когда у вас выдается свободное время, попросите друга или члена семьи сесть с вами и послушать, как вы переводите текст в азбуку Морзе. Дайте им таблицу и попросите дешифровать ваши сообщения. Это не только поможет вам и вашему помощнику лучше понять код, но и поможет выявить ошибки или обозначить дурные привычки, которые мешают передавать код правильно, а также исправить их, чтобы предотвратить не правильное заучивание.
Чтобы указать на то, что вы, передавая прошлое слово, сделали ошибку , передайте 8 точек. Это даст получателю сигнала понять, что последнее слово можно вычеркнуть.
Не сдавайтесь! Изучение азбуки Морзе не будет простым; это также сложно, как и изучение любого нового языка. В нем есть непривычные буквы, аббревиатуры, грамматические стили и множество других аспектов, которые необходимо изучить. Не падайте духом, если вы делаете ошибки, просто продолжайте практиковаться, пока не достигнете совершенства.
Вслушивайтесь очень внимательно. В начале обучения слушайте сообщения азбуку Морзе на медленной скорости, пока не привыкните.
Изучение азбуки Морзе может быть простым , если вы используете правильные инструменты. Распечатайте и заламинируйте таблицу ниже и положите ее в кошелек. Вы быстрее запомните код, так как табличка будет у вас все время под рукой. Читайте таблицу сверху вниз. Белый – это точка, цветной — черточка. Начните с латинских букв E и T, которые являются точкой и черточкой. Идя вниз, прочитывайте каждую строку. Таким образом V – это “. . . -”. Удачи.
Не следует уповать на изображение, ибо вы не сможете натренировать уши с помощью зрения. Не учитесь по замедляющим методам, или вам придется переучиваться, когда понадобится научиться работать быстрее. Ваша цель — мгновенно узнавать буквы, а затем и слова целиком, а не считать точки и тире. Компьютерные программы типа Koch и Farnesworth вам в этом помогут.

Появилась азбука Морзе еще в середине 19 века, она была названа в честь разработчика этой необычной системы общения. Но и в настоящее время на изучение азбуки Морзе решаются многие люди, ведь она по-прежнему используется в различных сферах жизни. Особенно актуален вопрос, как выучить азбуку Морзе, для тех, кому часто приходится оказываться в экстремальных условиях, для радиолюбителей, а также для всех, кто имеет ограниченные возможности общения. Например, обсуждаемая азбука может помочь быстро передать сигналы бедствия при помощи обычного фонаря или радио. Поэтому знать ее будет в целом полезно для каждого человека. Правда, стоит отметить, что изучить такую азбуку не так то просто, на это придется потратить примерно столько же времени и собственных усилий, как на изучение любого нового языка. Всем желающим овладеть этой азбукой стоит запастись терпением.

В первую очередь, чтобы выучить азбуку Морзе, следует определить для себя оптимальный режим занятий. Лучше всего приступать к ним не реже 3 раз в неделю. Но при желании количество тренировок можно увеличить также до 4-5 в семь дней. Один урок должен длиться приблизительно 30 минут. Повторять их следует три раза в день. Некоторые специалисты отмечают, что лучшего результат удастся добиться, если заниматься ежедневно по часу, разрывая занятия на два — утреннее и вечернее. Но не стоит чрезмерно усердствовать, так как регулярные уроки, которые длятся долее 3 часов, являются неэффективными, также как и тренировки реже чем раз в четыре дня. Поэтому потребуется найти оптимальный для себя баланс между этими значениями. В результате всем желающим же через месяц удастся освоить «чтение» текстов примерно со скоростью 50 знаков в минуту с учетом записи получаемой информации. У некоторых это получается значительно быстрее.

Главное азбуку Морзе учить регулярно и максимально сосредотачиваться на каждом занятии. Лучше всего на время урока выключить компьютер, телефон, а также все прочие отвлекающие гаджеты и, конечно, попросить близких, чтобы не беспокоили. Кстати, считается, что именно изучение «морзянки» является отличным способом отвлечься от проблем и снять стресс. Начать этот процесс специалисты рекомендуют именно с приема. На сегодняшний день существует множество компьютерных программ, которые помогают в тренировках. Особенно удобно, что в них можно регулировать скорость передачи. Пусть она будет для начала не более 10 знаков в минуту. Большие паузы помогут лучше усваивать новый материал. Главная ошибка всех обучающихся — это «подсматривание» в специальные таблицы с точками и тире. Этого делать не следует. Заучивать сигналы нужно исключительно как отдельные музыкальные мелодии, соответствующие буквам и цифрам.

Чтобы отдельные тональные посылки в знаках не удавалось разобрать и подсчитать, они должны быть поданы сжато. За сутки для начала потребуется запоминать примерно по 6 букв. К концу изучения алфавита можно сократить их количество до 3 букв. Кстати, последовательность их разучивания вполне можно менять на свое усмотрение. Главное, чтобы самому пользователю было удобно. Интересной методикой является изучение букв в очередности, которая зависит от частоты их использования. Это позволит очень быстро начать составлять из изученного материала много всевозможных слов. Очень важно отметить, что к цифрам рекомендуется приступать только после букв. И лучше всего для начала приступать к четным. А в самый последний момент рекомендуется перейти к знакам препинания.

Начинать каждое новое занятие следует с повторения ранее изученного материала, а затем приступать к освоению новых знаков. Это позволит не забыть прежние уроки. После этого лучше всего принять тексты исключительно из новых знаков, а затем такие, в которых новые и старые знаки сочетаются. Есть один секрет, который поможет изучить азбуку Морзе максимально быстро. Необходимо постараться напевать ее сигналы при любом удобном случае (или даже насвистывать, если имеется такой навык). Например, можно делать это, просто гуляя по улице или занимаясь спортом. А можно и вовсе постараться воспроизвести «морзянкой» встречные надписи и вывески. Часто ученики замечают, что процесс изучения становится медленнее после первых 25 изученных знаков. Это совершенно нормально, так как их набор становится более сложным и разнообразным. Главное, продолжить работу над азбукой дальше, не останавливаясь на достигнутом.

Бывает так, что детки начитаются книжек про разведчиков или насмотрятся фильмов про отважных моряков и просят папу или маму научить их азбуке Морзе. И у родителей становится вопрос, как выучить азбуку Морзе самостоятельно и потом еще и обучить ей ребенка.

Чтобы быстро обучить ребенка азбуке Морзе, нужно две вещи – постоянная тренировка и системный подход. Системный подход заключается в том, что вам нужно выбрать тот или иной способ обучения. К примеру, вы можете установить компьютерную программу, которая быстро и легко обучит ребенка кодировать то или иное сообщение. В этом случае вам подойдет программа «Азбука Морзе» и Morse Code Trainer.

Можете использовать для обучения учебную табличку. В ней будет не только словесное обозначение каждого знака азбуки Морзе. Также там можно найти разные комбинации из тире и точек, которые создают слоги. Запоминать такую азбуку будет легко также за счет ассоциаций. К примеру, буква «Д» ассоциируется со словом «домики». Слоговое обозначение этого знака Морзе выглядит как «доо-ми-ки». Если перевести его в код Морзе, получится следующая комбинация «таа-ти-ти», где «та» обозначает длинное тире, а «ти» – короткую точку.

Ну и последний вариант – это изучать с ребенком азбуку Морзе при помощи алфавита. Это будет не простой алфавит, в нем каждая буква, нарисованная на языке азбуки Морзе будет повторять контур каждой соответствующей буквы. Такой алфавит проще учить, рассматривая каждое изображение. Можно попросить малыша зарисовать каждую букву, потом попробовать воспроизвести алфавит по памяти.

Код Морзе

Полуавтоматический телеграфный ключ

Первые полуавтоматические телеграфные ключи появились еще в 19 веке. Но современные электронные полуавтоматические ключи появились в середине 20 века. Такой ключ состоит из переключателя, на котором есть два контакте. Они замываются при небольшом отклонении рукоятки вправо или влево от нейтрального положения.

Электронный блок обеспечивает в выходной цепи последовательности коротких или длинных посылок заданной длительности при замыкании соответственно правого или левого контактов манипулятора. Основу блока обычно составляют тактовый генератор прямоугольных импульсов и простая логическая схема.

Как сделать телеграф

Конечно же, ребенок может спросить родителя, как сделать телеграф самостоятельно. Конечно же, это не дело пяти минут. Чтобы самому быстро составлять код дома и кодировать символы и цифры так, чтобы на бумаге отображались только точка и тире.

Самый простой телеграф можно сделать самому, но для этого нужно будет иметь:

Последовательно соединенные плоские батарейки.
Трансформатор от звонка.
Кнопка от звонка.
Магнето.
Антенна.

Сборка такого телеграфа конечно же не дело пяти минут, но если вы постараетесь, то сможете создать простой, но работающий инструмент для продолжения обучения. Итак, какие шаги нужно предпринять, чтобы собрать телеграф:

На досточку с основанием прикрепите трансформатор от звонка и магнето, оно должно быть изготовлено из кусочков медной проволоки, которая намотана на два гвоздика.
На подставке закрепите батарейки и кнопку от звонка. Закрепите на дощечке антенну из тонкого листа.
Нужно соединить положительный полюс батарейки через трансформатор с магнето. Если все работает правильно, то между наконечниками магнето должна проскакивать искра.
Приемник должен состоять из батарейки, лампочки, выключателя, антенны и когерера.
К доске на подставке прикрепите когерер. Его можно сделать из куска стеклянной трубки длиной примерно в 3 см с диаметром 0.5 см, заполненной опилками железа и серебра (в соотношении 2:1). С двух сторон трубку нужно закупорить резиновыми пробками, а в них пробить иглы так, чтобы их острия в опилках были на расстоянии около 3 мм друг от друга.
там же поместите лампочку в патроне и батарейку. Закрепите выключатель и установите антенну.
Оба устройства расположите напротив друг друга. Можно начинать пользоваться.

Телеграф Морзе

Учимся читать по слогам

Чтобы легко и быстро научиться читать по слогам код морзянки, состоящий из тире и точек, вы должны будете сначала начать уделять по несколько минут в день запоминанию символов морзянки на слух, а также иметь перед собой зрительное восприятие. Лучше всего распечатать табличку с символами тире и точками и носить ее с собой. Повторять то, что написано в табличке желательно не только про себя, но и проговаривать вслух.

Прослушивайте знакомые и очень простые тексту морзянки на слух хотя бы по пару минут в день и очень скоро вы начнете распознавать, где тире, а где точки, а также сможете сразу воспринимать целые слова. Постарайтесь выбирать очень легкие тексты, которые подходят вам по уровню, тогда проблемы с учебой не будет.

Манипулятор ключа

Конструкции манипуляторов ключей бывают самыми разными. Рукоятка может быть одинарной, может быть общей доя двух контактов или же может быть сдвоенной, состоящей из двух половиной, которые располагаются параллельно, чтобы каждая замыкала свой контакт. Чтобы хорошо кодировать код одинарная рукоятка может быть неудобна. Это происходит потому что рукоятка может случайно отклонится при работе и замкнуть второй контакт.

Самый примитивный вариант манипулятора – это упругая пластинка, которая одним концом прикреплена к вертикальной основе, а другой конец имеет плоскую рукоятку и пару контактов с двух сторон. На манипуляторе не должно быть люфтов, должен быть хороший контакт и легкий рабочий ход.

Как наращивать скорость приема

Когда вы уже разучили азбуку и знаете все символы, то, возможно, пора научиться принимать тексты которые имеют стандартные паузы между тире и точками. Вам нужно будет научиться в короткие сроки, скажем, за несколько минут, принимать около 50-60 знаков. Конечно же, можно сначала слегка снизить скорость приема и записывать код медленнее и с ошибками. Постепенно за несколько минут вы сможете принимать больше символов и код перестанет содержать ошибки.

Для того, чтобы натренироваться в приеме радиосвязи и ее кода, а также научиться делать перевод принятой информации, вам нужно будет научиться записывать символы тире и точка знак к знаку, а ручку при этом совершенно не отрывать от бумаги. Если вы не смогли сразу записать тот или иной знак, который входит в код, сразу пропускайте его, не совершая задержек. Позже вы сможете идентифицировать знак, если только не пропустите следующие знаки.

Если вы понимаете, что за несколько минут приема ваш код получает одинаковые ошибки, которые повторяются раз за разом, вам нужно поучиться принимать только те знаки, цифры или слова, с которыми возникают проблемы. Такая тренировка позволяет научиться распознавать символы и снизить количество ошибок.

Принимая большой код за несколько минут, постарайтесь не добиваться идеального приема. Если за несколько минут процент ошибок будет не более пяти, то вы должны будете продолжать тренироваться и повышать скорость.

Чтобы научиться принимать код и делать его перевод за несколько минут, легко расшифровывая, где точка, а где тире, вы можете прослушивать уже знакомые тексты на высокой скорости и одновременно расшифровывая точки и тире по распечатке.

Любые несколько минут тренировки, пока вы принимаете код должны быть разнообразными. Меняйте скорость, тональность, содержание текстов. Делайте скоростные рывки, принимая небольшие тексты на высокой скорости.

Учим азбуку Морзе

Учебная схема генератора кода на основе транзисторов

Эксперимент 50.

Учебная схема генератора кода на основе транзисторов

Детали

Смонтированная печатная плата с макетной платой. Три биполярных n-p-n-транзистора ZTX649. Громкоговоритель 8/15 Ом. Переключатель кратковременного переключения/ключ азбуки Морзе (см. текст). Два резистора 1,5 кОм. Резистор 4,7 кОм. Два резистора 470 Ом. Два конденсатора 0,01 мкФ любого типа

Инструменты

Набор инструментов для радиомонтажа

Когда я рос, все учебные и любительские схемы строились на отдельных транзисторах, не существовало таких микросхем, как таймер 555, LM339, LM386 и LM741, которые начали широко использоваться с середины до конца 1970-х годов. Все эти микросхемы позволяют создавать схемы разной конфигурации, но ни одна из них не предлагает такого рабочего диапазона и такой низкой стоимости, как дискретные транзисторы. Я мог бы представить генератор, управляющий громкоговорителем, для обучения азбуке Морзе, реализованный на таймере 555, но я хочу показать, как это сделать с помощью нескольких транзисторов, резисторов и конденсаторов.

Я собираюсь работать с основной схемой релаксационного генератора. Ниже приведены формулы для определения длительности высокого и низкого уровня выходного напряжения релаксационного генератора (рис. 9.10), а также важная формула, показывающая, что отношение величин резисторов R1 и R2 (времязадающие резисторы) должно быть равно 000000000000000000 транзистора, умноженному на величину нагрузочного резистора (Rpu). Если R1 или R2 меньше этого произведения, вы убедитесь, что начало работы генератора не происходит надежно и генератор не работает на постоянной частоте.

Рис. 9.10. Релаксационный генератор на n-p-n-транзисторе

000000000000000000000000000000000000000000000000000000

Я предлагаю собрать релаксационную схему для изучения азбуки Морзе (рис. 9.11). Применив приведенные выше формулы, вы получите, что частота импульсов генератора равна 154 Гц. Судя по осциллограмме сигнала реального генератора (рис. 9.12), полученная частота довольно близка к этому значению (182 Гц), хотя вид сигнала несколько отличается от того, что вы ожидали (это не меандр* или слегка скругленные импульсы), и этот сигнал активирует транзистор громкоговорителя на очень короткое время, а не на 50% периода, как вы ожидали. Это нормально, и если требуется меандр или синусоидальное колебание, то следует использовать другой тип генератора или же пропустить этот сигнал через фильтр и модифицировать, чтобы получить желаемый сигнал.

Рис. 9.11. Релаксационный генератор для изучения азбуки Морзе

0000000000000000000000000000000000000000000000000000000000

Азбука Морзе не оставалась неизменной со времени первого сообщения Сэмюэла Морзе «Что совершил Господь» («What Hath God Wrought»). Современный международный стандарт для азбуки Морзе приведен в табл. 9.1. Короткий звук при этом показывает в виде точки (.), а долгий – в виде тире (-).

Рис. 9.12. Форма сигналов для схемы асинхронного генератора

000000000000000000000000000000000000000000000000000000

Пользуйтесь кнопкой мгновенного включения (или же, если вы хотите серьезно практиковаться, купите ключ).

Таблица 9.1. Стандарт международной азбуки Морзе

0000000000000000000000000000000000000000000000

* Меандром называют периодическую последовательность прямоугольных импульсов длительностью 50% периода. – Примечание переводчика.

УЧИМ «МОРЗЯНКУ» | МОДЕЛИСТ-КОНСТРУКТОР

Знаете ли вы, что в свое время коротковолновая радиолюбительская связь, объединявшая сотни тысяч людей практически всех стран земного шара, была в какой-то степени прообразом системы Интернет и нынешней сотовой связи? В частности, на коротких волнах периодически собирались своего рода форумы (тогда их называли «круглыми столами»), на которых обсуждались в основном технические вопросы, связанные с конструкцией коротковолновой аппаратуры и прохождением радиоволн. На коротких волнах находили новых друзей и поддерживали связи со старыми И всего-то для этого были нужны самодельный радиопередатчик мощностью от 10 до 40 Вт и КВ-приемник. Тоненькая «ниточка» человеческих отношений протягивалась непосредственно от одного пользователя к другому без каких-либо посредников-провайдеров, без волоконной и спутниковой связи и без операторов сотовых компаний.

Многие предполагали, что с появлением персональных компьютеров и Интернета, а также сотовых телефонов коротковолновая радиолюбительская связь исчезнет точно так же, как патефон в эпоху МР3-плееров, но не тут-то было — люди по-прежнему предпочитают общаться напрямую — без всяких посредников В итоге радиолюбительский эфир и сегодня заполнен как живыми голосами коротковолновиков, так и волнующим писком морзянки.

Кстати, о морзянке. Интересно, что в наши дни азбука Морзе почти полностью исчезла как из военной, так и коммерческой связи и перешла в безраздельное пользование радиолюбителей И это их вполне устраивает, поскольку передача сигналов с помощью комбинаций точек и тире позволяет осуществлять самые дальние радиосвязи — чуткое ухо оператора-радиотелеграфиста способно вылавливать в эфире самые слабые сигналы К тому же в наше время радиолюбители подчас используют для связи в радиолюбительском эфире компьютеры со специальными программами, позволяющими передавать сигналы азбуки Морзе не традиционным телеграфным ключом, а с помощью клавиатуры компьютера Существуют также программы, способные при приеме расшифровывать кодированные сигналы Морзе.

Впрочем, это скорее исключение, большая часть радиолюбителей и сегодня — так же, как и сто лет назад, — посылают в эфир с помощью привычного телеграфного ключа все те же точки и тире.

К сожалению, дело с освоением телеграфной азбуки стало в наше время посложнее. Когда-то подготовкой радиотелеграфистов занималось оборонное общество ДОСААФ, ну а сегодня начинающие коротковолновики осваивают морзянку в немногочисленных коллективных радиостанциях. Практика показывает, что изучить передачу и прием на слух в одиночку, без тренера-инструктора почти невозможно.

Хочу предложить вашему вниманию несложный тренажер, с помощью которого можно не только быстро выучить азбуку Морзе, но и отработать передачу качественных и разборчивых сигналов.

Азбука Морзе и соотношения между ее знаками — точками, тире и пробелами.

Прежде всего — несколько принципов, положенных в основу телеграфной азбуки Так, для передачи буквы используется посылка, состоящая из одного или нескольких знаков — точек и тире. При этом длительность звучания тире должна быть в три раза больше, чем у точки, промежуток между знаками по длительности равен точке, а промежуток между отдельными буквами-посылками по длительности — трем точкам (или одному тире) Отдельные слова отделяет промежуток длительностью в два тире При использовании таких принципов передачи телеграфных знаков прием сигналов получается наиболее разборчивым и помехозащищенным. К сожалению, при изучении азбуки Морзе самостоятельно уловить на слух нюансы всех этих соотношений достаточно трудно.

Принцип работы тренажера прост Его главная часть — плата из фольгированного стеклотекстолита с вырезанными (или вытравленными) кодовыми дорожками, состоящими из проводящих и изолированных участков Комбинация этих участков соответствует кодировке одной из букв или цифр азбуки Морзе Если провести по одной из дорожек специальным карандашом-манипулятором, то при его движении по проводящему участку замыкается цепь и включается сигнал звукового генератора, а при пересечении изолированного участка дорожки сигнал прерывается. В зависимости от протяженности участков кодовой дорожки из динамика прозвучит мелодия одной из букв азбуки Морзе с идеальным соотношением между протяженностью точек, тире и промежутками между ними.

Тренажер для обучения приему и передаче телеграфных сигналов:

1, 9 — винты крепления панелей к корпусу, 2 — верхняя панель с направляющими прорезями (пластик, лист s3), 3 — кодовая панель (фольгированный стеклотекстолит, лист s2), 4 — звуковой генератор, 5 — основание корпуса (дюралюминий, швеллер 16x20x2), 6 — разъем для подключения головных телефонов, 7 — нижняя панель (пластик, лист s3), 8 — разъем для подключения источника питания, 10 — опорная скоба (алюминиевая проволока Ø 5), 11 — переключатель «телефон-динамик», 12 — разъем для подключения телеграфного ключа, 13 — разъем для подключения карандаша-манипулятора.

Кодовая панель (фольгированный текстолит).

Посмотрите на рисунок — пульт тренажера напоминает клавиатуру компьютера, поскольку квадратные лунки-ловушки в начале каждой кодовой дорожки размещены на пульте в соответствии с расположением клавиш на «кейбор-де» Сходство завершают шильдики с буквами или цифрами, наклеенными в углублении каждой из лунок.

Соответствие пульта тренажера клавиатуре компьютера было выбрано не случайно — в наше время с компьютером имеет дело значительная часть молодежи, поэтому при таком исполнении пульта тренажера напарнику-инструктору, даже не знающему азбуки Морзе, не придется переучиваться — он сможет передавать для курсантов учебные тексты столь же быстро и непринужденно, как и набирать их на компьютере.

Электронным «сердцем» тренажера является звуковой генератор, представляющий собой несимметричный мультивибратор, собранный на транзисторах КТ3107 и КТ3102. Частота звучания генератора определяется номиналами резисторов R1 — R4 и конденсатора С1.

Принципиальная схема звукового генератора.

В принципе, звуковой генератор можно смонтировать на печатной плате, однако для единичного экземпляра тренажера гораздо проще воспользоваться способом, используемым, как правило, для макетов Подберите пластиковую пластину размерами 50х80 мм, наклейте на нее лист бумаги соответствующих размеров с изображенной на нем монтажной схемой генератора Затем с помощью тонкого сверла или шила просверлите отверстия в местах, где должны располагаться выводы электронных элементов схемы, а затем вставьте выводы этих деталей в предназначенные для них отверстия и соедините монтажными изолированными проводниками в соответствии со схемой.

Питание звукового генератора осуществляется от зарядного устройства сотового телефона, обеспечивающего рабочее напряжение в 5 В при токе 350 мА.

Как правило, мультивибратор начинает работать сразу же после сборки, регулировка сводится лишь к подбору резисторов и конденсатора для получения тона нужной частоты — специалисты считают, что наиболее разборчивой для телеграфных сигналов является частота 1000 Гц.

Если возникнут трудности с приобретением указанных на схеме транзисторов, их можно заменить широко распространенными в свое время транзисторами МП37 и МП41.

В звуковом генераторе используется малогабаритная динамическая головка со звуковой катушкой сопротивлением 8 — 10 Ом, например, 0,1ГД-8 или 0,25ГД-19, и головные телефоны.

Как уже упоминалось, основой тренажера является панель с кодовыми дорожками, сделанная из фольгированного стеклотекстолита — габариты панели составляют 260×180 мм Чтобы размеры точек, тире и промежутков между ними на каждой из кодовых дорожек получились строго одинаковыми, на лист фольгированного стеклотекстолита со стороны металла имеет смысл нанести координатную сетку с размером клетки в 2,5 мм — сделать это проще всего с помощью разметочного штангенциркуля Остается лишь изобразить в соответствии с нашими рисунками кодовые дорожки с помощью специального фломастера (такие используются для подписывания лазерных дисков), а затем острым ножом-косячком удалить отмеченные участки.

Расположение направляющих прорезей и лунок-ловушек на верхней панели тренажера.

Поверх кодовых дорожек располагается пластиковая панель с направляющими пазами — чтобы разметить их положение на панели, удобно воспользоваться калькой или пергамином. Полупрозрачную бумагу следует наложить на панель с кодовыми дорожками и аккуратно обвести их все тем же фломастером Далее получившуюся выкройку нужно наклеить на лист пластика и лобзиком аккуратно прорезать направляющие пазы.

Корпус тренажера сгибается из дюралюминиевого швеллера размерами 20x16x2 мм, причем место стыка располагается в задней части корпуса Стыковка согнутого швеллера осуществляется с помощью дюралюминиевой полоски толщиной 3 мм и четырех винтов М3 с гайками.

На корпусе — справа и слева — закрепляются электроразъемы для подключения источника питания, головных телефонов, телеграфного ключа и карандаша-манипулятора, а также малогабаритный переключатель «телефон-динамик».

Корпус закрыт сверху двухслойной панелью (верхняя — с направляющими пазами и нижняя — с кодовыми дорожками), закрепленной шестью винтами-саморезами. Снизу тренажер закрывается листом пластика толщиной 3 мм, на котором изнутри закрепляется звуковой генератор.

Справа и слева на корпусе закреплены скобы из проволоки диаметром 5 мм, которые позволяют установить тренажер в удобное рабочее положение.

Карандаш-манипулятор сделан из гелевой шариковой ручки, у которой вместо пишущего узла вставлена медная проволока Контактный ее конец скруглен и заполирован, а противоположный расплющен и к нему припаян соединительный провод.

Помимо головных телефонов и карандаша-манипулятора в оснащение тренажера необходимо ввести и телеграфный ключ Конечно, приобрести его вряд ли удастся, однако сделать самостоятельно совсем не сложно.

Итак, начнем тренировку Перед вами — тренажер, в руке — карандаш-манипулятор, на голове — наушники Медленно и равномерно проведите карандашом по одной из кодовых дорожек на верхней панели тренажера — одновременно в телефонах вы тут же услышите «мелодию» выбранной буквы Параллельно рекомендуется напевать эту мелодию про себя или даже вслух — «ти-ти-ти-тааа» (так, в частности, звучит буква Ж или, что то же самое, латинская V) Кстати, обратите внимание, что на шильдиках в лунках-ловушках в числителе изображены буквы кириллицы, а в знаменателе — соответствующие им в кодировке Морзе буквы латиницы Повторяя раз за разом такое упражнение, вы запоминаете звучание букв и цифр.

Далее можно перейти ко второму упражнению, в процессе которого осуществляется передача с тренажера комбинации точек и тире, соответствующей выбранной букве, а затем воспроизведение услышанной мелодии с помощью телеграфного ключа При этом нужно стремиться как можно точнее повторять мелодию этой буквы.

Когда вы запомните все буквы и цифры азбуки Морзе, можно начать освоение наиболее сложного упражнения — приема Для этого понадобится напарник — желательно, умеющий печатать на компьютере. Для начала напишите для него группы букв и цифр — по пять в каждой группе — и попросите напарника передавать их вам с тренажера с помощью карандаша-манипулятора. При этом начальная скорость передачи выбирается такой, чтобы вы успевали записывать передаваемые группы букв или цифр В процессе обучения скорость передачи следует увеличивать Начинать работу в эфире рекомендуется при достижении скорости приема — 60 знаков в минуту.

Кстати, тренажер можно использовать и для работы в эфире, используя его вместо телеграфного ключа При соответствующем навыке вы сможете осуществлять передачи с хорошей скоростью и идеальным качеством.

И. ЕВСТРАТОВ

Познакомьтесь со схемой генератора кода Морзе, чтобы изучить старые мощные средства связи

Код Морзе — это сигнальный код, который в прошлом использовался в военной связи. Но в настоящее время его используют и радиолюбители. Изучим основы системы радиосвязи по схеме генератора кода Морзе.

Как работает эта схема

Схема простого генератора кода Морзе

На принципиальной схеме. Он будет воспроизводить громкий тон на динамике.Первым делом подключите к цепи аккумулятор на 9 В. Когда нажмите или коснитесь S1, схема начнет работать.

IC1 — генератор частоты в режиме нестабильного мультивибратора . Положительный импульс с вывода 3 на динамик через конденсатор связи C1.

Частотный выход зависит от значений R1, C2 и VR1. Однако мы можем повернуть VR1, чтобы отрегулировать пронзительный тон из динамика.

Детали, которые вам понадобятся.
Таймер IC1-555 IC = 1 шт.
R1-4,7К, резисторы 0,25Вт = 1 шт.
ВР1- 50К Потенциометр = 1 шт.
C1, C3-47uF 25V Конденсатор электролитический = 1 шт.
C2-0.01uF 50V керамический конденсатор = 1 шт. Батарея
9В — для питания схемы.
S1- Кнопочный переключатель = 1 шт.

Раньше кнопочный переключатель был «прямым ключом». Люди нажимают на него, чтобы легко сделать азбуку Морзе.

Как собрать
Эта схема состоит из нескольких частей. Итак, вы можете собирать их на перфорированной доске.

Как использовать азбуку Морзе?
Мы будем передавать сообщение с серией коротких и длинных тонов или «точек» и «тире», или «точек» и «тире» на любительском радио.

Тогда опытный слушатель поймет, как декодировать их в символы или сообщения.

Рекомендовано: Изучите электронику с помощью простых шагов!

Вот международный код Морзе

1. Длина точки — одна единица.
2. Тире — три единицы.
3.Расстояние между частями одной буквы составляет одну единицу.
4. Расстояние между буквами — три единицы.
5. Расстояние между словами — семь единиц.

Самый распространенный сигнал — это SOS — три точки, три тире и три точки — для обращения за помощью. Раньше кнопочный переключатель был «прямым ключом». Люди нажимают на него, чтобы легко сделать азбуку Морзе. Подробнее азбука Морзе

Идея для детей. Мы можем применить эту схему в качестве игры. Играть в угадывание азбуки Морзе.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Простой тренажер по азбуке Морзе | Электроника для вас

Соревнования по азбуке Морзе все еще проводятся в некоторых частях мира. Интересно попрактиковаться в азбуке Морзе с помощью простого набора ключей Морзе.

Схема, представленная здесь, может использоваться для генерации звуковых сигналов с помощью входных переключателей. Если у вас есть таблица кода Морзе, вы можете использовать эту схему в качестве тренера соревнований по азбуке Морзе.Его можно использовать для самостоятельной практики, но лучше заниматься с двумя людьми, потому что это ближе к реальным условиям. В простейшем случае ручной телеграфный ключ представляет собой механический ключ, прерывающий сигнал от генератора прямоугольных импульсов. Представленная здесь схема основана на этом принципе.

Схема состоит из популярной микросхемы с двойным таймером NE556. Он имеет два встроенных таймера IC1 (A) и IC1 (B), сконфигурированных для генерации прямоугольных сигналов. Частоты колебаний обоих генераторов регулируются индивидуально от 600 Гц до 6 кГц с использованием предустановок VR1 и VR2.Здесь частота колебаний генераторов установлена примерно на 1 кГц. Однако в реальном приложении оба генератора могут работать на разных частотах.

Сигнал от IC1 (A) управляется клавишей Морзе MK1, а сигнал от IC1 (B) управляется клавишей Морзе MK2. Выходы обоих генераторов объединяются через конденсатор C7, так что оба пользователя могут одновременно слышать сигнал Морзе.

Чтобы получить приятный тон азбуки Морзе, выходные сигналы фильтруются конденсаторами C4 и C3.Если переключатель S1 разомкнут, активен только C4. Если переключатель S1 замкнут, используются оба конденсатора.

Устройство может управлять двумя наушниками 32-40 Ом или двумя небольшими динамиками 8-16 Ом, подключенными к его разъемам CON1 и CON2. Амплитуды сигналов на CON1 и CON2 можно регулировать с помощью предустановок VR3 и VR4 соответственно.

Преимущество использования наушников в том, что другие люди в доме или в радиоклубе не беспокоятся о выполнении упражнения.

Период времени (T1) прямоугольной волны от первого генератора рассчитывается как:
T1 = 0.693 [R1 + 2 (R2 + VR1)] C1

Период времени (T2) прямоугольной волны от второго генератора рассчитывается как:
T2 = 0,693 [R3 + 2 (R4 + VR2)] C2

Если частоты фиксированы, потенциометры VR1 и VR2 могут быть удалены.

Схема питается от источника постоянного тока 5-15 В. Он также может работать от одной батареи 3R12 на 4,5 В.

Электронные схемы кода Морзе

Двусторонний тренировочный набор азбуки Морзе — первый шаг к изучению азбуки Морзе — это способность запоминать звуки всех букв и цифр.Этого можно достичь с помощью кассет или занятий по Морзе. После того, как вы узнаете все символы, для увеличения скорости приема можно использовать тренировочные радиопередачи WIA Морзе и / или непрерывные УКВ-маяки Морзе. __ Разработан Питером Паркером Аналоговый электронный ключ VK3YE

— в этой схеме используются два компаратора, которые объединены в так называемый оконный компаратор, т.е. е. резисторы R2, R5 и R10 определяют окно напряжения, в котором должно лежать напряжение, приложенное к переходу D2 и D6, для выходов IC2.А и IC2. B, чтобы оба были под кайфом одновременно. необходимо зарегистрироваться на этом сайте __ Разработано Опубликовано в Elecktor июль / август 2010 г.

Компьютеризированный генератор / передатчик кода Морзе — Схема, приведенная здесь, может использоваться для отправки телеграфных сообщений через компьютер. Данные сообщения, вводимые с клавиатуры компьютера, преобразуются в соответствующий код Морзе и передаются через …__ Electronics Projects for You

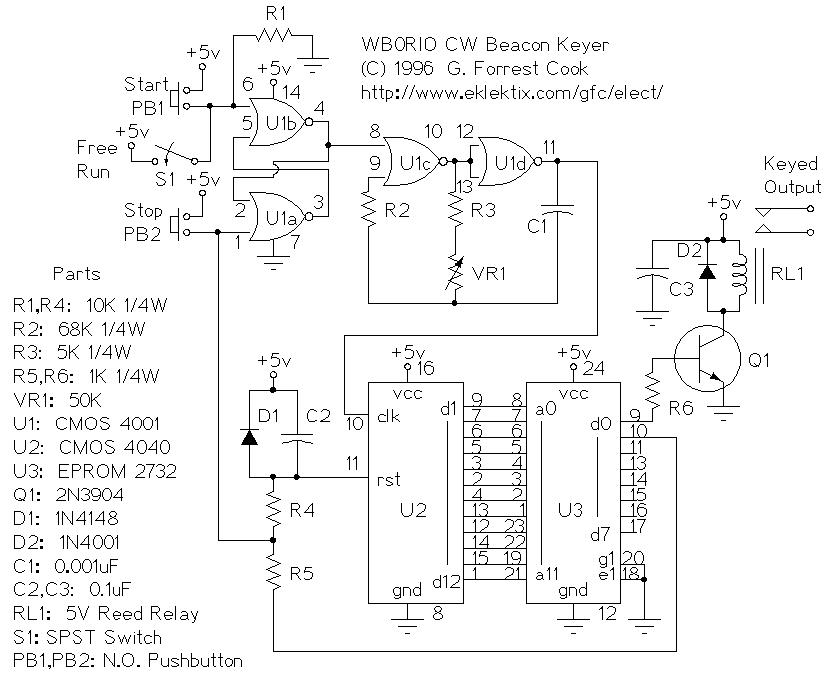

CW Beacon Keyer — Эта схема хранит сообщение кода Морзе в виде битов в микросхеме EPROM, сообщение управляет реле, которое управляет передатчиком CW (кодом Морзе).Вместо этой схемы также можно использовать процессор Arduino, что избавляет от необходимости создавать схему и программировать EPROM. __ Дизайн Форрест Кук

CW Tone Keyer — Недавно я получил электронное письмо от любителя, желающего включить свой передатчик с тонального выхода программы генератора кода Морзе. Хотя можно подключиться к COM-порту на задней панели ПК, используя диодно-транзисторную конфигурацию, это приводит к израсходованию еще одного драгоценного COM-порта. Тональный манипулятор — идеальная альтернатива и очень хорошо работает.__ Разработано Обществом радиолюбителей Норвича

Easy FM Keyer — Многие любители класса техников без кода, которые изо всех сил пытаются выучить код 5 WPM, просто не имеют возможности получить необходимую практику в эфире. На рисунке 1 представлена простая схема, которая будет генерировать тон 700 Гц в любом FM-приемопередатчике, позволяя любителю практиковать CW с другим любителем на симплексной частоте 2 метра __ Разработано Обществом радиолюбителей Норвича

Easy Morse Code Keyer — для тех любителей, которые планируют изучить свой код и обновить его, некоторые виды работы в эфире практически необходимы для более высоких скоростей кода.Это означает, что необходима лопасть, а также какой-то тип схемы ключей для ее управления. Схема на рисунке 1 основана на знаменитом семействе микросхем Морзе Кертиса и доказала свою надежность. __ Разработано Обществом радиолюбителей Норвича

Lambic Keyer на основе PIC16F84 или PIC16C84 — Этот ямбический ключ использует микроконтроллер PIC16C84 или PIC16F84 для генерации времени точки / тире и ключа передатчика. Большинство современных буровых установок подключаются к заземлению ключевого шнура. Максимальный ток на линии манипуляции обычно не превышает нескольких мА.Если у вашего передатчика высокое напряжение или большой ток на линии манипуляции, вам понадобится реле для управления буровой установкой __ Разработано EI9GQ homebrew radio

Адаптер Морзе для вашей установки VHF / UHF FM — Всем известно, что лучший способ попрактиковаться в Морзе — это использовать его в эфире. Но как отправить Морзе, если у вас нет многомодового КВ или УКВ трансивера? Ну, вы могли бы поднести микрофон к генератору кодовой практики и удерживать тангенту РТТ при нажатии клавиши, но это очень неуклюже, и передаваемый тон скорее всего будет резким.Ясно, что нужно что-то лучшее. __ Дизайн Питера Паркера

Маяк Морзе — Маяк Морзе может быть запрограммирован с помощью короткого предложения или фразы, которые затем сохраняются в энергонезависимой памяти и впоследствии автоматически отключаются с повторением, как это может быть сделано для рекламы позывного и т. Д. __ Связаться с микропроцессором Карен Проекты

Модификация будильника азбукой Морзе — (Почти) тривиальное применение AT90S2313 или ATtiny2313 в будильнике для изменения сигнала будильника с «BEEP BEEP BEEP BEEP BEEP BEEP BEEP» на «WAKE UP» в азбуке Морзе.Это было разработано в ответ на запрос и используется ежедневно __ Дизайн Dick Cappels

Маяк-манипулятор кода Морзе — Эта схема хранит сообщение кода Морзе в виде битов в микросхеме СППЗУ, сообщение управляет реле, которое управляет передатчиком CW (кода Морзе). Вместо этой схемы также можно использовать процессор Arduino, что избавляет от необходимости создавать схему и программировать EPROM. __ Дизайн Дж. Форреста Кука

Отображение кода Морзе — только схема, описание схемы не дано __ Разработано Джоном Фиком

Morse Code Practice Keyer 2 — Динамик (LS1) может быть любого типа с сопротивлением 8 Ом и мощностью до 2 Вт.Напряжение питания для этой схемы составляет до 15 Вольт, но 12 В более желательно, если вы решите использовать адаптер. Если возможно, попробуйте использовать для C2 конденсатор из майлара или полиэстера __. Дизайн Тони ван Роон VA3AVR

. Практический осциллятор

азбуки Морзе — динамик (LS) может быть любого типа с сопротивлением 8 Ом и мощностью до 2 Вт. C1 и C2 — керамические конденсаторы. C3 — электролитического типа. IC1 — это CMOS MC1455P или аналогичный. CMOS Тип потребляет намного меньше тока при использовании с 9-вольтовой батареей, но если вы не хотите тратить деньги, то LM555, NE555 и т. д.тоже хороши и совместимы друг с другом по контактам __ Дизайн Тони ван Роон VA3AVR

Morse Code Tutor — Программа (23kb), написанная на C ++. В азбуке Морзе для связи используются точки и тире. До сих пор он широко используется для связи в коротковолновых диапазонах. Архив содержит исходный код программы и исполняемый файл__

Morse Monitor — Вот небольшая новинка, которую я нашел некоторое время назад в архивах после запроса по электронной почте. Схема была предоставлена мне покойным G8ABZ примерно в 1967 году как схема, которая каждый раз будет генерировать колебания в первый раз.Я добавил диодный детектор, чтобы он генерировал звук при включении передатчика. __ Дизайн Гарри Lythall-SM0VPO

Подрулевой манипулятор Морзе — это схема, которая мне особенно нравится из-за ее простоты и скорости сборки. С помощью этой схемы теперь можно включить манипулятор как неотъемлемую часть всех, кроме самых маленьких, передатчиков QRP CW. Это также удовлетворяет мою сильную ненависть к CMOS. !! __ Дизайн Гарри Lythall-SM0VPO

PL Tone Encoder Board — Если в вашем местном репитере вы поете тональный блюз PL, то продолжайте читать.Менее чем за 10 долларов можно построить недорогой тональный генератор PL, который вдохнет новую жизнь в эту старую установку, отличную от PL. __ Разработано Обществом радиолюбителей Норвича

RF Actuated CW Monitor — проекты строительства радиолюбителей. __ Дизайн Питера Паркера

Практический осциллятор Морзе с простой схемой

— это будет мой следующий проект Homebrew, схема практического осциллятора Морзе. 9W2AZV и я собираемся построить его, поскольку мы готовимся к совершенствованию наших навыков отправки / получения кода Морзе.В духе радиолюбителей / радиолюбителей, будем доморощенными. __

Smooth Tone Генератор CW бокового тона без щелчка — Эта схема почти так же хороша, как и для генерации тонов кода Морзе. Его можно использовать в качестве генератора кодовой практики, тонального генератора для манипулятора, генератора бокового тона для передатчика CW или генератора модулированного звука CW (MCW) для FM-передатчика или ретранслятора __ Разработано Дж. Форрестом Куком

Говорящий компьютер для тренировки азбуки Морзе — только схема __ Дизайн Кен Стейтон

Touch CPO — генератор кодового тренинга с сенсорным управлением, использующий популярный таймер IC555.Используйте азбуку Морзе по-другому __

Two Way Morse Practice Set — Первый шаг к изучению азбуки Морзе — это способность запоминать звуки всех букв и цифр. Этого можно достичь с помощью кассет или занятий по Морзе. После того, как вы узнаете все символы, для увеличения скорости приема можно использовать тренировочные радиопередачи WIA Морзе и / или непрерывные УКВ-маяки Морзе. __ Дизайн Питера Паркера VK3YE — впервые появился на любительском радио, апрель 1998 г.

Программируемый манипулятор радиомаяка VA3TO — только схема __ Разработан де Хью, VA3TO

Автор: Nick Ciarallo VEHOT — Радиоэлектроника 1994-02

27C16

: VDD = 24 VSS = 12

74HC14

Рис. 2. Недорогая и эффективная схема генератора кода Морзе для соревнований.Обратите внимание, что поворотный переключатель имеет положения блокировки настройки и передачи.

, который запрещает 4040 адресовать EPROM в конце последовательности ID. Другой выход триггера используется для удержания передатчика в эфире до завершения идентификации. Одноразовый таймер обеспечивает трехминутный тайм-аут и запускается при первой активации сигнала COR. Генератор звука создается с использованием одной секции 74HC14, однако генератор синусоидальной волны, такой как Twin-T или генератор с фазовым сдвигом, обеспечит лучшее звучание.Схема генератора 74HC14 использовалась, чтобы свести количество деталей к минимуму.

Поскольку каждая любительская ретрансляторная система отличается, схему необходимо адаптировать для конкретного применения. Возможны многие варианты.

Схема генератора кода Морзе для соревнований

На рис. 2 показан конкурсный генератор кода Морзе. Линии данных с 8 выходами из СППЗУ подключены к поворотному переключателю, и каждый бит запрограммирован с различным сообщением кода Морзе. Примером этого будет День поля:

DO: CQFD CQFD DE VE2HOT

CQFD CQFD DE VE2HOT K

D2: TNX ES 73 GL DE VE2HOT K

Когда сообщение CQ на DO завершается и нет ответа, оператор просто нажимает кнопку CW START для повторной отправки сообщения «CQFD».

При программировании EPROM убедитесь, что после самого длинного сообщения оставлено достаточно места, чтобы позволить цепи RC на выводе 9 шестнадцатеричного инвертора разрядиться, обеспечивая сброс и остановку счета MC4040. Слишком короткая задержка вызовет преждевременный сброс. Это будет очевидно на медленных (<10 слов в минуту) скоростях кода Морзе, когда схема будет введена в заблуждение, заставив думать, что пробел между словами является концом сообщения. Достаточно нескольких секунд «мертвого» пространства.

Цепь автоматического радиомаяка кода Морзе

Схема автоматического радиомаяка показана на рисунке 3.Поскольку эта цепь является автоматическим маяком, код Морзе в-

Выход RF

Выход РФ

7805

12 В

7805

Reg IN OUT GND

10 / ¿F Y t-10 ¿r -p 0 01 -r 0 01 -p rri rri rri rri rri

Эти колпачки на каждой микросхеме

Рис. 3 — Схема автоматического радиомаяка.

Форма

должна отправляться повторно. Это легко достигается с помощью одного из выходов СППЗУ. В конце текста маяка просто запрограммируйте один из выходов на выдачу импульса сброса.На рис. 3 импульс выводится на D7. Линия сброса MC4040 подключена к D7

6 QEX

через одну секцию 74HC14 и фильтр нижних частот R-C. Фильтр R-C необходим для удаления шума, который может вызвать непреднамеренный сброс MC4040 во время сообщения маяка. После вывода импульса на D7 MC4040 сбрасывается, и схема возвращается к началу сообщения азбуки Морзе и повторяется.

Единственная часть цепи автоматического радиомаяка, требующая особого внимания, — это радиочастотный аттенюатор.Как видно на фото 1, аттенюаторы заключены в литые алюминиевые коробки. Все

Фото 1 — Готовые секции аттенюатора. Обратите внимание на проходные конденсаторы для линий ввода / вывода постоянного тока. Диоды на катушках под этим углом не видны, но они есть. Не забывай их! (Фото VE2BJR)

соединений внутри и вне литых корпусов были выполнены через проходные конденсаторы, чтобы исключить любые нежелательные радиочастотные связи. Этот метод используется для обеспечения точности уровней затухания, когда все аттенюаторы находятся на РЧ-тракте.Это может показаться излишним, но это разумная инженерная практика. В колодках используются стандартные 5% углеродные резисторы. Требуемая номинальная мощность резисторов будет зависеть от уровня выходного сигнала передатчика. В этом приложении максимальная выходная мощность составляет 5 Вт. Делайте все радиочастотные соединения и соответствующую проводку как можно короче.

Программное обеспечение

Эта схема генерации кода Морзе довольно хороша, так как количество компонентов невелико, однако у нее есть недостатки. Задача программирования сообщений вручную отнимает много времени и утомительна.Ручная процедура создания сообщения с кодом Морзе выглядит следующим образом:

1. Запишите необходимое сообщение (я) азбуки Морзе и управляющие сигналы на бумаге.

2. Переведите сообщение с кодом Морзе в шестнадцатеричный.

3. Введите шестнадцатеричные данные в программатор СППЗУ.

4. Запрограммируйте СППЗУ.

5. Протестируйте запрограммированное сообщение кода Морзе EPROM.

Для того, чтобы эта схема была полезной, у вас должна быть возможность изменить

Сообщение азбукой Морзе и / или управляющие сигналы без особых проблем.Войдите в некоторые BASIC программирования.

Я обратился к своему коллеге с просьбой разработать программу, которая могла бы преобразовывать текстовый файл ASCII в некоторую форму, которую мог бы распознать программист EPROM. Было рассмотрено несколько форматов, и в конце концов мы остановились на прямом шестнадцатеричном и двоичном форматах, поскольку большинство программистов EPROM могут использовать либо тот, либо другой формат файла. Шестнадцатеричный формат файла считается прямым шестнадцатеричным, то есть он не отформатирован как шестнадцатеричный формат Intel, Motorola или любая другая шестнадцатеричная конфигурация.

Результатом является БАЗОВАЯ программа MORSE.BAS. Программа прошла несколько итераций, прежде чем были получены удовлетворительные результаты. Изначально в качестве языка программы использовался C, однако, поскольку это приложение для радиолюбителей, мы решили написать его на BASIC. BASIC — относительно хорошо известный язык, широко доступный для радиолюбителей; это позволяет при необходимости легко модифицировать код.

Описание программы

Для использования программы необходимо соблюдать несколько правил. Программе необходимо указать, как различать данные азбуки Морзе (сообщение) и управляющие сигналы.Обратите внимание на следующую строку ASCII:

Символ \ в приведенной выше строке ASCII — это команда выхода для программы. Программа выполняет все, что находится между символами \, как программную команду.

0 в строке \ 0, data \ информирует программу о необходимости поместить данные кода Морзе в младший значащий бит (DO) вывода СППЗУ. Данные в строке \ 0, data \ информируют программу о том, что все, что следует за этой последовательностью команд, пока она не увидит другой \, должно быть преобразовано в код Морзе.Поэтому в приведенном выше примере программа преобразует строку ASCII ABC в код Морзе.

\ 7,1 \ перед командой данных указывает D7 перейти в высокий уровень, что выводит MC4040 из состояния сброса. Битовая строка D7 будет оставаться на высоком уровне до тех пор, пока не увидит последовательность команд \ 7,0 \ \ 7,1 \. В этот момент в строке ASCII D7 будет переключаться с низкого на высокий. После применения сброса к MC4040 последовательность повторяется.

Примечание. Программа BASIC была скомпилирована с использованием Microsoft Quick Basic 4.5. Если эта программа запускается на GWBASIC или другом BASIC, она может вызывать ошибки выделения памяти, а также работать медленно.Настоятельно рекомендуется использовать скомпилированную версию программы.

Использование программы

При вызове программы все файлы, которые должны быть преобразованы, должны находиться в том же каталоге, что и файлы программы. В программе есть справочная таблица кода Морзе, на которую она должна ссылаться для преобразования кода. Эта таблица поиска содержится в файле под названием CW.DAT. Этот файл также должен находиться в том же каталоге, что и файл программы. Используя приведенную выше строку ASCII в качестве примера, пошаговая процедура выглядит следующим образом:

1.Введите Morse в командной строке DOS (при условии, что используется соответствующая версия базовой программы). Программа отобразит:

Программа преобразования TEXT в CW в EPROM, декабрь 1990 г. Написано для Ника Чаралло [VE2HOT] K.C. Нг Чинг Хинг

Инициализация. Пожалуйста, подождите.. .

Введите имя файла для преобразования>

2. На этом этапе введите имя файла, который нужно преобразовать. Примечание: необходимо ввести полное имя файла, включая расширение.

февраль 1994 7

10000000 -10000000 10000000 10000000 10000000 10000000 -10000001 -10000000 10000001 10000001 1000000110000000 -10000000 10000000 10000000 10000000 10000000 -10000001 ■ 10000001 10000001 10000000 10000001 10000000 10000001 10000000 1000000110000000 10000000 10000000 10000000 10000000 10000000 10000001 100001 10000001 10000001 • 10000000.10000000 10000000 10000000 10000000 • 00000000 • 00000000 00000000 •

• БИТ 7 • БИТ 6 ■ БИТ 5 • БИТ 4 — БИТ 3 • БИТ 2 • БИТ 1 • БИТ 0

ПРОБЕЛ МЕЖДУ СЛОВАМИ (6 ЕДИНИЦ)

СИМВОЛ A

ПРОБЕЛ МЕЖДУ СЛОВАМИ (6 ЕДИНИЦ)

СИМВОЛ B

ПРОБЕЛ МЕЖДУ СЛОВАМИ (6 ЕДИНИЦ)

СИМВОЛ C

Введите имя файла для преобразования>

test.txt

Преобразование текста …

3. Программа теперь спросит пользователя, нужен ли звук.Пользователь просто отвечает да или нет. Если выбран звук, программа спросит, какой бит играть.

В приведенном выше примере, если пользователь хочет прослушать свое сообщение с кодом Морзе, он выбирает бит 0 для воспроизведения. Программа воспроизводит сообщение со скоростью примерно 15 слов в минуту. Скорость кода можно изменить, изменив переменную в строке 1550 программы. Большее число здесь замедляет скорость кода.

Когда программа заканчивает воспроизведение сообщения кода Морзе, она создает двоичные, шестнадцатеричные файлы и файлы контрольного журнала.(Если параметр звука не запрашивается, программа немедленно выведет двоичный, шестнадцатеричный файл и файлы контрольного журнала.)

Сначала файл контрольного журнала использовался как средство отладки, однако он оказался полезной функцией, поэтому мы включили его в окончательную программу. По сути, файл контрольного журнала является точным представлением битовых линий СППЗУ, проходящих через переходы от низкого уровня к высокому при стробировании адресных строк. Контрольный журнал для указанной выше тестовой строки будет выглядеть, как на рисунке 4.

Как видно, контрольный журнал может быть очень полезным и сэкономить время. Он показывает результат до программирования EPROM (или PROM). Взвешивание кода Морзе (отношение штрихов к точкам), производимое программой, составляет 3: 1, как видно из файла контрольного журнала. Это взвешивание считается типичным и позволяет легко копировать азбуку Морзе. Испытания в эфире дали положительные результаты.

Чтобы избежать длительного использования клавиатуры, скомпилированная программа MORSE.EXE, список BASIC и таблица поиска CW.DAT доступны на ARRL BBS (203 666-0578, а также через Интернет по аномальному FTP на ftp.cs.buffalo.edu, в каталоге pub / ham-radio). Все они вместе с тремя образцами текстовых файлов сжаты в файл TXT2EPRM.ZIP. Ясно, что программное обеспечение делает эту схему очень гибкой с множеством возможностей и вариаций. Пожалуйста, свяжитесь со мной, если у вас есть какие-либо комментарии или предложения относительно этой схемы.

Хочу выразить искреннюю благодарность К.С. Нг Чинг Хин за написание программного обеспечения и удовлетворение моих многочисленных просьб, Джози Леже за ее вдохновение и терпение, Ирвинга Люстигмана за некоторые дизайнерские идеи и Генри Щавински, VE2BJR, за предоставленные фотоуслуги для завершения этой статьи.□□

ПРОБЕЛ МЕЖДУ СЛОВАМИ (3 ЕДИНИЦЫ)

ИМПУЛЬС СБРОСА

Рис 4

1994 Годовой

Встреча

, пятница (12.00):

Регистрация Гостеприимство Ужин в люксе

Круглые столы: региональная сеть, национальная BBS

Суббота:

Проекты ТАПР

Статьи / презентации Обед

Предоставленные статьи / презентации

Симпозиум по фьючерсам

Ужин

Будущее ТАПР Форум

Воскресенье: Полудневный семинар по NOS TCP / IP

Автор: Йохан Рейнальда, автор WG7J / PA3DIS JNOS

TAPR • P.О. Box 12925 • Тусон, Азия • 85732 • Офис (817) 382-2825 _TAPR является некоммерческой корпорацией по исследованиям и разработкам_

8 QEX

Блог

EEME — Создание звукового генератора кода Морзе

EEME создает практические проекты и онлайн-уроки по обучению детей электронике.

С помощью компонентов из наших проектных комплектов с ежемесячной подпиской вы можете создавать электронные устройства, выходящие за рамки того, что мы определяем.

Здесь мы создали схему, которую вы можете использовать для генерации аудиокода Морзе — кода для передачи текста со звуком.

Этот генератор кода Морзе использует компоненты зуммера, резистора и кнопки из двух наших ежемесячных проектов — Project Tentacles и Project Fade To Black — и построен на нашей платформе макета и аккумуляторной батареи — все это мы предоставляем в нашем ежемесячном проекте. комплекты.

Посмотрите короткий видеоклип ниже, чтобы увидеть схему в действии.

Чтобы узнать, как работает макетная плата и схема, ознакомьтесь с нашими бесплатными онлайн-уроками, которые позволят вашей семье понять, как этот генератор кода Морзе связан с макетной платой.

Вы можете сказать мне слово, которое мы закодировали в видео?

Если вы не являетесь подписчиком на месяц, вы также можете построить эту схему со следующими компонентами, доступными в магазине, например Radio Shack:

Пьезозуммер
А (подойдет любое значение менее 5 кОм)
Провода
Кнопка «нормально выключено»
Пара батареек АА
Макет
(опционально) — держатель батареи

Вы всегда можете подписаться на наши ежемесячные практические наборы, чтобы сэкономить время на поиске запчастей и приступить к сборке как можно скорее!

Спасибо и счастливого строительства!

Джек «EEME Dad»

PS — EEME — небольшой магазин с крошечным маркетинговым бюджетом.Так что, пожалуйста, помогите нам распространить информацию, поделившись EEME с другими. Спасибо!

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus. Генератор кода Морзе

»Raspberry Pi Geek

Я впервые познакомился с азбукой Морзе [1] 15 лет назад в парке развлечений. Я наткнулся на небольшую выставку с манекеном билетного агента, который, несмотря на его довольно жесткую внешность, умел отправлять азбуку Морзе с помощью подлинного телеграфного ключа и эхолота. Этот экспонат навсегда запомнился мне, и с тех пор у меня была возможность несколько раз воссоздать его.

Beginnings

Моя первоначальная постройка была сделана для Междугородного музея в Плано, штат Техас, где я был волонтером. Хотя Техасская электрическая железная дорога никогда не использовала телеграфное оборудование для связи, в музее была небольшая экспозиция об этом. Я подумал, что было бы здорово, если бы кто-то смог «ответить» телеграфной выставке, поэтому я начал выяснять, как это сделать, имея лишь желаемый результат и не имея представления о пути, по которому следует идти.

Платформа разработки, доступная мне в то время, была Atari 800XL [2], поэтому, используя мои недавно приобретенные навыки в BASIC, я написал программу для преобразования символов в их эквивалентные точки и тире.

Затем я покопался в руководстве по программированию Atari и нашел коды, которые управляют аудиокассетным магнитофоном, который использовался как носитель информации, а также аудиовыход. У меня была официальная модель от Atari, которая подключалась к периферийной шине, поэтому мне не пришлось использовать внешний аудиокабель.

Посылая управляющие команды непосредственно на ленту, я мог записывать сообщения с кодом Морзе в виде «меток» данных и опускать «пробелы». Нельзя сказать, что я убрал время между точками и тире, но я обманул магнитофон.

Данные на ленте Atari были либо «меткой», тоном с частотой 5 327 Гц, представляющим двоичную 1, либо «пробелом», тоном с частотой 3995 Гц, представляющим двоичный 0. В обычных настройках эти данные были записаны на ленту со скоростью 600 бод. Чтобы сделать магнитную ленту с кодом Морзе, я сказал магнитофону генерировать только метки, а также запустил и остановил генератор с синхронизацией из моей исходной программы.

Лента, которая вышла из Atari в тот субботний полдень, звучала точно так же, как кассеты с кодами, которые я так часто слушал, когда готовился сдать тест на азбуку Морзе для радиолюбителей.Теперь задача заключалась в том, чтобы преобразовать тон в форму, которая могла бы открывать и закрывать телеграфный эхолот. Войдите в LM339.

LM339 [3] — это интегральная схема с четырехканальным компаратором. Каждый компаратор имеет положительный и отрицательный вход, но это несколько обманчиво, поскольку оба входа ожидают положительное напряжение. Когда положительный вход получает более высокое напряжение, чем отрицательный вход, выход компаратора подключается к земле. В противном случае выход открыт.

Сигнальный транзистор, управляемый компаратором, переключает фактическую нагрузку, реле малой мощности.Это само по себе производит приятный звук щелчка, очень похожий на звук телеграфного эхолота. Оглядываясь назад, можно сказать, что транзистора было, вероятно, достаточно для непосредственного переключения эхолота телеграфа, но я не был уверен и, конечно, понимал переключатели набора контактов реле. Я также рассудил, что тогда телеграф может иметь собственный источник питания, а моя схема останется независимой.

Чтобы телеграф заработал, нужно было просто проиграть ленту! Схема декодировала тоны и щелкнула реле, которое, в свою очередь, щелкнуло эхолотом на дисплее.Я очень гордился тем, что в конце каждых выходных залезал под выставку, чтобы перемотать ленту.

Восстановление оригинала

Перенесемся в сегодняшний день, когда проект телеграфа внезапно появился снова. Со мной связался друг, который хотел установить автоматический телеграф для показа местного поезда. Примечательно, что у него был MP3-плеер с записями тонов кода Морзе. Я позвонил своему отцу, который в первый раз был блестящим консультантом, и мы пересмотрели схему. На рисунке 1 показано, что мы сделали.

Рисунок 1: Схема декодера тона. Схема полагается на напряжение, генерируемое тональным сигналом, и его отсутствие, когда источник звука молчит.

Когда мой друг получил дизайн, он сразу же закупил компоненты (рис. 2). На следующий день он сообщил, что это «вроде сработало». После нескольких раундов тестирования с помощью мультиметра и пошаговых тестов мы определили, что напряжение, поступающее от MP3-плеера, недостаточно высокое для срабатывания компаратора, даже при минимальной настройке чувствительности.

Рисунок 2: Готовая схема компаратора, установленная на фанерном ломе. Обратите внимание на добавленные барьерные полосы для подключения к силовому и телеграфному оборудованию.

Оглядываясь назад, можно сказать, что мой магнитофон был разработан для непосредственного управления 8-омным динамиком. Я не знал этого в то время, но от этого устройства исходило много напряжения, чтобы запустить детектор. Я решил проблему слабого сигнала, отправив своего друга обратно в магазин запчастей, чтобы забрать встроенный усилитель для наушников.Это помогло. Он также имеет встроенный динамик, который имеет дополнительное преимущество — возможность воспроизводить тоны непосредственно для кода Морзе через беспроводное радио.

Декодер кода Морзе

Передатчик кода Морзе

PC300 / PC319 Проект Джонатана Серантолы и Крейга Макинтош

Содержание

Вот наша красивая трасса.Нажмите, чтобы увеличить картина.

Введение

Целью этого проекта было разработать и построить азбуку Морзе. передатчик, который принимает ввод с клавиатуры и выводит сигнал кода Морзе к спикеру.

В этом проекте используются следующие компоненты: клавиатура PS / 2, динамик, CPLD, микросхему 7408 (логический элемент И), генератор волн и резистор на 200 Ом.

Вернуться к вершине

Блок-схема

Вернуться к вершине

Код VHDL

Декодер.vhd — Это основной код, который заставляет все компоненты работать вместе и т.д …

Stop.vhd — это код для преобразования последовательных данных с клавиатуры в параллельные данные (7-битный двоичное число, представляющее букву).

Pdatahold.vhd — Это код содержит параллельные данные.

Letters.vhd — Этот код принимает 7-битное двоичное число, представляющее букву, и выводит правильный Код Морзе для введенной буквы.

Soundout.vhd — Этот код используется Letters.vhd. Он предназначен для вывода либо короткого импульса, либо длинный пульс.

Вернуться к вершине

Моделирование

Это выходной сигнал симуляции Decoder.vhd. Важные части, на которые следует обратить внимание, — это буквенный ввод, который представляет собой букву B или 32 в шестнадцатеричной системе счисления.На выходе звука отображается длинный импульс, за которым следуют три короткие импульсы, что является правильным выводом кода Морзе для B.

Моделирование для всех файлов vhd в формате scf:

decoder.scf

stop.scf

pdatahold.scf

письма.scf

soundout.scf

Вернуться к вершине

Описание схемы

Буква вводится с клавиатуры PS / 2 в CPLD. CPLD преобразует ввод из последовательных данных в параллельные данные, каждая буква имеет 7-битное двоичное число. CPLD затем декодирует 7-битное двоичное число и выводит соответствующий вывод кода Морзе для конкретной буквы как серия из единиц и нулей. Выход CPLD проходит через 200 Ом. резистор для уменьшения шума и объединяется с выходом генератора волн, выход логического элемента И подается в динамик, который выводит серию коротких и длинные гудки для введенной буквы.

Вернуться к вершине

Результаты

Результаты этого проекта были неоднозначными. Компиляция и симуляция нашего кода VHDL прошла нормально. Но из-за небольшого размер CPLD и длину нашего кода VHDL мы не смогли уместить все буквы в CPLD, мы смогли уместить кодировку только для трех букв в.Кроме того, мы не могли заставить клавиатуру правильно вводить данные, это было возможно, из-за синхронизации часов и передачи данных от последовательного к параллельному код преобразования. Однако, если письмо удерживалось достаточно долго, будет слышен правильный вывод. Когда плата отладчика использовалась для ввода буквы мы получили правильный вывод, поэтому мы знаем, что декодирование и вывод части нашего кода работали правильно.

Вернуться к вершине

Дополнительная информация

Письмо	Hex (AT-клавиатура)	Двоичный (AT-клавиатура)	Вывод кода Морзе
a	1С	0011100	.-
b	32	0110010	-…
c	21	0100001	-.-.
д	23	0100011	— ..
e	24	0100100	.
f	2B	0101011	..-.
г	34	0110100	-.
ч	33	0110011	….
i	43	1000011	..
j	3B	0111011	.—
к	42	1000010	-.-
л	4B	1001011	.- ..
м	3A	0111010	–
n	31	0110001	-.
или	44	1000100	—
п.	4D	1001101	.—.
q	15	0010101	—.-
r	2D	0101101	.-.
с	1Б	0011011	…
т	2C	0101100	–
u	3C	0111100	..-
в	2A	0101010	…-
w	1D	0011101	.—
x	22	0100010	-..-
y	35	0110101	-.—
z	1A	0011010	-..
возврат	66	1100110	…….. (для обозначения ошибки)
место	29	0101001	(7 пустых единиц)

Контакты для клавиатуры PS / 2:

Простая схема генератора Морзе для начинающих радиолюбителей

Настройка и подключение дополнительных устройств

Методика изучения телеграфной азбуки Морзе

Эффективные способы быстрого запоминания азбуки Морзе

Преимущества изучения телеграфной азбуки для радиолюбителей

Практические советы по изготовлению генератора Морзе

Популярные варианты схем звуковых генераторов для телеграфного ключа

Заключение

НАБОР МАСТЕР КИТ ДЛЯ НАЧИНАЮЩИХ ТЕЛЕГРАФИСТОВ

Мелодии радиоэфира — Начинающим — Радиосвязь RD8DR

Три схемы простого звукового генератора для телеграфного ключа

Первая схема звукового генератора

Вторая схема звукового генератора

Третья схема звукового генератора для телеграфного ключа

Еще статьи на сайте

Читать «Энциклопедия радиолюбителя» — Пестриков Виктор Михайлович — Страница 68

Как быстрее выучить азбуку морзе. Как быстро научиться азбуке морзе. Как обучить ребенка азбуке

Шаги

Полуавтоматический телеграфный ключ

Как сделать телеграф

Учимся читать по слогам

Манипулятор ключа

Как наращивать скорость приема

Учебная схема генератора кода на основе транзисторов

УЧИМ «МОРЗЯНКУ» | МОДЕЛИСТ-КОНСТРУКТОР

Рекомендуем почитать

Познакомьтесь со схемой генератора кода Морзе, чтобы изучить старые мощные средства связи

Вот международный код Морзе

Простой тренажер по азбуке Морзе | Электроника для вас

Электронные схемы кода Морзе

Автор: Nick Ciarallo VEHOT — Радиоэлектроника 1994-02

Схема генератора кода Морзе для соревнований

6 QEX

Программное обеспечение

Описание программы

Использование программы

февраль 1994 7

Преобразование текста …

EEME — Создание звукового генератора кода Морзе

»Raspberry Pi Geek

Beginnings

Восстановление оригинала

Декодер кода Морзе

Содержание

Похожие записи

Микросхема 358: подробный обзор, применение и характеристики операционного усилителя

Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка

Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности

Добавить комментарий Отменить ответ
