Гибридный усилитель схема. Гибридный усилитель мощности: сочетание ламп и транзисторов для высококачественного звука

Как работает гибридный усилитель мощности. Почему сочетание ламп и транзисторов позволяет получить высокое качество звука. Какие преимущества дает гибридная схема по сравнению с чисто ламповыми или транзисторными усилителями. Какие особенности нужно учитывать при проектировании гибридного усилителя.

Принцип работы гибридного усилителя мощности

Гибридный усилитель мощности сочетает в себе ламповые и транзисторные каскады, что позволяет объединить лучшие качества обоих типов усилителей. Типичная схема гибридного усилителя включает:

• Ламповый предварительный усилитель (драйвер)
• Транзисторный выходной каскад

Такая конфигурация позволяет получить «ламповое» звучание за счет предварительного усилителя, а высокую выходную мощность и хорошее согласование с низкоомной нагрузкой — за счет транзисторного выходного каскада.

Преимущества гибридной схемы усилителя

Гибридная схема обладает рядом преимуществ по сравнению с чисто ламповыми или транзисторными усилителями:

• Высокое качество звучания за счет лампового предусилителя
• Большая выходная мощность без использования громоздких выходных трансформаторов
• Хорошее согласование с низкоомной нагрузкой (акустическими системами)
• Возможность получить «ламповый» звук при меньших габаритах и стоимости

Ламповый драйвер гибридного усилителя

Ламповый каскад в гибридном усилителе выполняет функцию драйвера и обеспечивает предварительное усиление сигнала. Типичная схема лампового драйвера включает:

• Триод в режиме усилителя напряжения
• Катодный повторитель для согласования с транзисторным выходным каскадом

Часто используются двойные триоды типа 6Н23П, 6DJ8, ECC88. Ламповый драйвер обеспечивает необходимую амплитуду раскачки для транзисторного выходного каскада (порядка ±30-40 В).

Транзисторный выходной каскад гибридного усилителя

Выходной каскад гибридного усилителя обычно выполняется на мощных полевых или биполярных транзисторах. Типичные схемы включают:

• Комплементарные пары транзисторов
• Квазикомплементарные схемы
• Параллельное включение транзисторов для увеличения мощности

Выходной каскад обеспечивает высокую выходную мощность и хорошее согласование с низкоомной нагрузкой. При этом отсутствует необходимость в громоздком выходном трансформаторе.

Компенсация тепловых искажений в гибридном усилителе

Одной из проблем транзисторных усилителей являются тепловые искажения, возникающие при нагреве выходных транзисторов. В гибридных усилителях применяются различные методы компенсации тепловых искажений:

• Эффективное охлаждение выходных транзисторов
• Применение симметричных схем с компенсацией искажений
• Использование линейных параллельных усилителей

За счет этого удается значительно снизить уровень тепловых искажений и улучшить качество звучания.

Особенности проектирования гибридных усилителей

При разработке гибридного усилителя мощности необходимо учитывать ряд важных моментов:

• Оптимальное согласование лампового и транзисторного каскадов
• Обеспечение необходимой амплитуды раскачки выходного каскада
• Компенсация тепловых искажений
• Обеспечение стабильности работы
• Тщательный выбор компонентов (ламп, транзисторов, пассивных элементов)

При правильном проектировании гибридный усилитель позволяет получить превосходное качество звучания при высокой выходной мощности.

Сравнение гибридных усилителей с другими типами

Гибридные усилители занимают промежуточное положение между ламповыми и транзисторными усилителями, сочетая их достоинства:

• По сравнению с ламповыми — большая мощность, лучшее согласование с нагрузкой
• По сравнению с транзисторными — более высокое качество звучания
• Меньшие габариты и стоимость по сравнению с мощными ламповыми усилителями

При этом гибридные усилители позволяют получить «ламповый» звук без применения выходных трансформаторов.

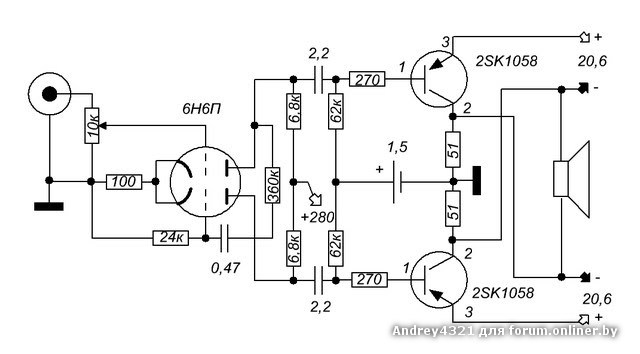

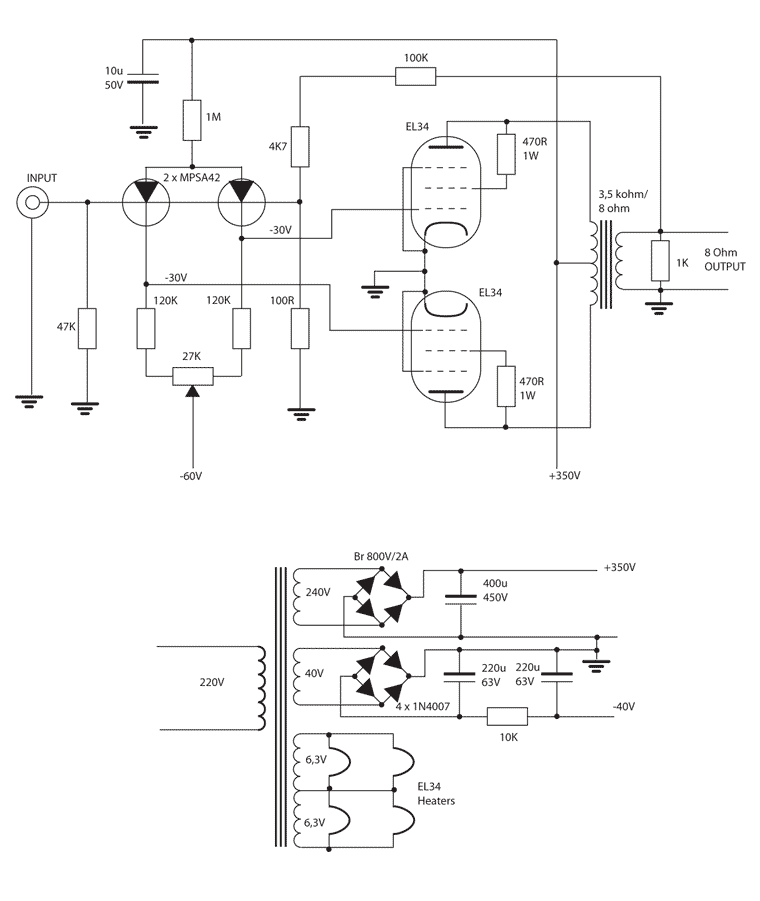

Примеры схем гибридных усилителей

Рассмотрим несколько типовых схем гибридных усилителей мощности:

Базовая схема гибридного усилителя

Простая схема включает:

• Двойной триод 6Н23П в качестве предусилителя
• Выходной каскад на комплементарной паре транзисторов КТ818/КТ819
• Источники тока на транзисторах для стабилизации режима

Такая схема позволяет получить мощность до 50-70 Вт на нагрузке 4 Ом.

Гибридный усилитель повышенной мощности

Более мощная схема может включать:

• Двухкаскадный ламповый предусилитель на двух лампах 6Н23П
• Выходной каскад на 4-6 параллельно включенных транзисторах
• Дополнительные цепи термокомпенсации

Такой усилитель способен развивать мощность 150-200 Вт на нагрузке 4 Ом при высоком качестве звучания.

Усилители гибридные » Журнал практической электроники Датагор



Нет подразделов



Усилители Усилители гибридные

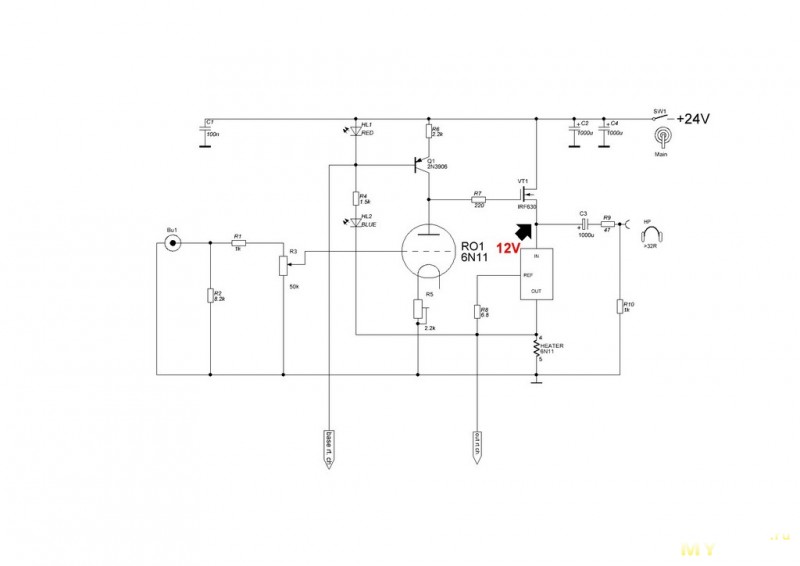

Эта схема лампово-транзисторного усилителя для наушников повторена многими любителями хорошего звука и известна во многих вариантах, как с применением биполярных транзисторов на выходе, так и полевых.

В любом случае это Class-A. Привлекает своей простотой и повторяемостью, в чем также я убедился, заодно имея желание услышать музыку в «его исполнении».

Читать статью ⋯



Усилители Усилители гибридные

Предлагаю вашему вниманию концепцию построения гибридного однотактника, на разработку которого меня натолкнули статьи «Карманный гадкий утёнок, или Pockemon-I» Олега Чернышева и «Лампово–полупроводниковый УНЧ» (ж.

Радио № 10 за 1997 год).

В первой статье описывается ламповый усилитель, выходной каскад которого охвачен цепью параллельной отрицательной обратной связи (ООС). Автор сетует на возможную критику за несовременность подобного схемотехнического решения (ООС да еще и по первой сетке). Однако, подобные решения повсеместно использовали в золотую пору лампового звукостроения. Смотри, например, статью «Радиола Урал-52» (ж. Радио № 11 за 1952 год).

Мне нравится простота реализации такой ООС: количество элементов в цепи обратной связи всего два, причем это резисторы и один из них, как правило, служит нагрузкой драйверного каскада. Такая ООС не требует адаптации к типу используемой выходной лампы (в разумных пределах). Но! В той же статье, автор, приводя расчетные формулы, говорит о том, что необходимо в зависимости от выходного сопротивления драйверного каскада, корректировать номиналы резисторов цепи обратной связи.

Сколько «возможностей для творчества»! Поставил другую лампу – перепаяй и парочку резисторов. Мне показалось это неправильным.

В своей статье я предлагаю решение этой «заморочки».

Читать статью ⋯



Усилители Усилители гибридные

Попросили меня сделать усилитель для озвучки комнаты в 50 м², своеобразный «деревенский клуб». Нужно сказать, что там есть уже некий промышленный усилок, который используется для всевозможных мероприятий типа «дискотека». Т. е. играет громко, но в ущерб качеству. Нужен был усилитель именно для более-менее качественного прослушивания музыки, Ватт по 30 на канал.

Ламповый усилитель такой мощности делать мне не улыбалось, поэтому обратил свое внимание на гибридные усилители.

Есть у нас на Датагоре статья о гибридном усилителе «Корсар». Напомню, «Corsair» это LM3886 в инвентирующем включении с ламповым буфером на входе. Решил изучить отзывы и мнения в Интернете.

Читать статью ⋯



Усилители Усилители гибридные

После переделки ушного усилителя Lunch box остался рабочий макет SRPP на 6Н23П.
Выкидывать было жалко. Было желание доделать усилитель до конца. В предыдущей поделке пришлось применить некоторые упрощения, связанные с размерами корпуса, например: общее питание для обоих каналов, не совсем те ёмкости, которые хотелось бы попробовать.

Было принято решение сделать новый усилитель SRPP для наушников на 6Н23П без указанных упрощений.

В итоге получился вдруг вот такой гибрид.

Читать статью ⋯



Усилители Усилители гибридные

Приветствую вас, уважаемые датагорцы!

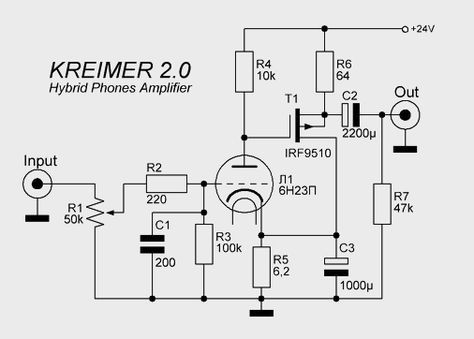

Представляю вашему вниманию гибридный усилитель для наушников на лампе 6AQ8 (6Н23П) и полевых транзисторах IRF540.

Чертежи печатных плат, нюансы монтажа в комплекте, фона нет.

29.04.14 изменил Datagor. Исправлена схема усилителя

Читать статью ⋯



Усилители гибридные Записки дизайнера

Впервые по-русски!

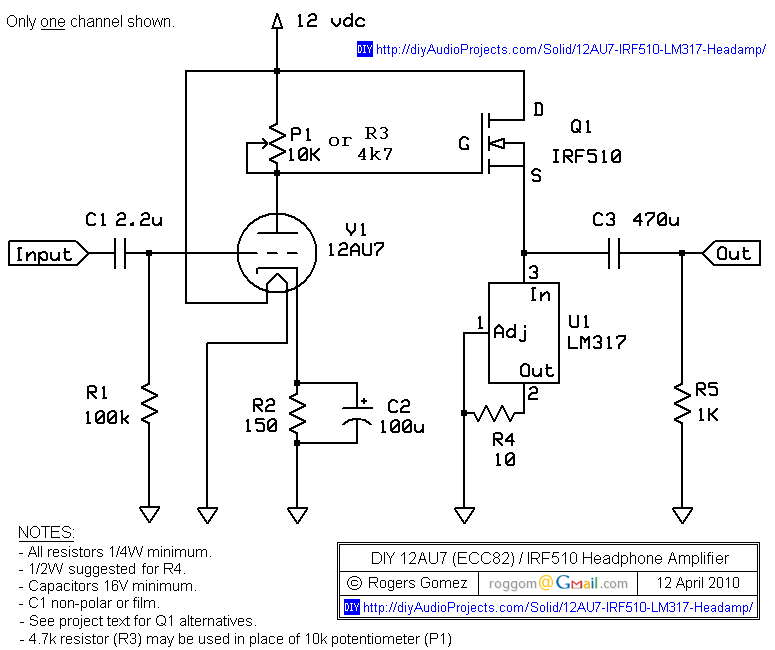

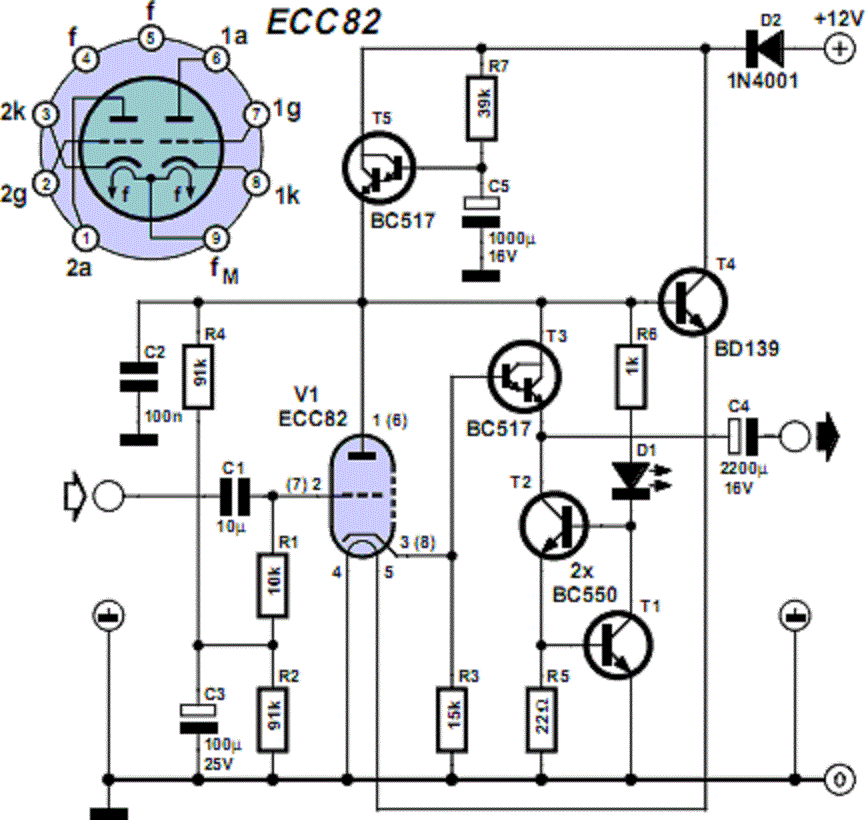

Перевод статьи «NP-100v12: 12AU7 (ECC82) / IRF510 Headphone Amp by Rogers Gomez.»
Источник: //diyaudioprojects.com/
Перевод: AAKA (AndrAKondrA)

Простой, увлекательный, низковольтный гибридный усилитель на одной лампе. Статья для начинающих.

Читать статью ⋯



Усилители Усилители гибридные

Давно хотелось послушать как же лампа с камнем в тандеме звучат. Решил собрать гибридный усилитель для наушников. Просмотрел несколько схем. Основным критерием при выборе была простота схемы, и соответственно легкость ее сборки.
Остановился на двух:
1) С. Филин. Лампово-транзисторный усилитель для стереотелефонов.
2) М. Шушнов. Гибридный усилитель для наушников. (Радиомастер №11 2006)
В общем эти схемы мало чем отличаются друг от друга и без сильных изменений можно попробовать как одну, так и другую. Я решил собрать схему М. Шушнова с полевиками.

Читать статью ⋯



Усилители Усилители гибридные

Очередной провальный эксперимент привёл к идее лампового буфера для LM1875 и получилось же когда на совесть отфильтровал питание ламп.

Долго шёл к идее лампового буфера, но все провалы в прошлом и идея себя оправдала. Не только же ОУ могут согласовывать сопротивления — катодный повторитель на подходящей лампе тоже годен для такого дела.

Читать статью ⋯



Усилители Усилители гибридные

Самолет уверенно снижался по глиссаде, как по невидимой ниточке, навстречу быстро приближалась полоса. Турбины плавно перешли на малый газ, самолет завис над полосой и через секунду покатился, пересчитывая стыки между бетонных плит. Створки реверса переложились, и тишину разрезал шум воздуха, отворачиваемого створками…

Увы, слышал много раз, но воспроизведенный звук реверса симулятором полета через пищалки Genius, меня не впечатлил. А прослушивание музыки без наушников не приносило никакого удовольствия. И тут я решил, пора бы обзавестись приличной акустикой для компьютера. Недолго думая, написал сообщение Сергею (SGL), что бы такое приобрести, чтобы радовало слух. На что получил ответ, самая лучшая АС — АС сделанная своими руками!
Допустим. И тут же получил от него ссылку. Так я оказался на Датагоре.

Читать статью ⋯



Усилители Усилители гибридные

Началось месяц назад с добродушной провокации Александра на Датогорском форуме, при обсуждении индикаторов.
На выходе у меня был отлаженный оконечный каскад и вспомнилось, что в барахле индикаторы какие то имеются. И «завела» удачная попытка кажется Гунтиса поиграть с индикатором.

Далее всё сложилось в то, что можно разглядеть на фотке, и что женой называется кошмаром, ну а мною «сладкоголосым творческим беспорядком».
При желании можно даже разглядеть, как индикаторы светятся, но отнюдь не мигают в такт музыке, как на то намекал Александр.

За фотку сорри, имею только мультимедийную камеру.

Читать статью ⋯





Высококачественный гибридный усилитель мощности

Или – как подружить лампу с транзистором? Схема УМЗЧ с драйвером на двух 6Н23П и
выходным каскадом на полевых транзисторах

Гибридная концепция построения УМЗЧ – это неиссякающий источник заинтересованности как у заядлого самодельщика, так и у эксклюзивного производителя Hi-End аппаратуры. Объясняется секрет такого интереса довольно просто: желанием уйти от габаритных и сложных в конструкции выходных трансформаторов, особенно в случаях необходимости достижения высоких выходных мощностей. А поскольку гибридный усилитель способен обеспечить сопоставимый с ламповым уровень звучания, то именно этот фактор в совокупности с

простотой реализации мощных полупроводниковых выходных каскадов определили популярность класса гибридных усилителей мощности.

Однако в данной концепции возникает ряд требований, которым необходимо строго следовать:
1. Выходной транзисторный каскад должен иметь параметр нелинейных искажений значительно более низкий, чем у лампового драйвера. Только в этом случае звучание гибридника будет в значительной степени определяется не транзисторным выходом, а звуком, то есть набором гармонических составляющих ламповых каскадов.
2. Ламповый усилительный каскад должен обеспечивать высокие качественные показатели с учётом относительно низкоомной нагрузки в виде выходного транзисторного каскада.
3. Ну и, конечно же, всё это надо реализовать без введения межкаскадных отрицательных обратных связей, так как, как известно, что ОС улучшает параметры, но портит звук!

Собственно говоря, походящий выходной транзисторный каскад был подробно описан нами на предыдущей странице. Вот его схема:

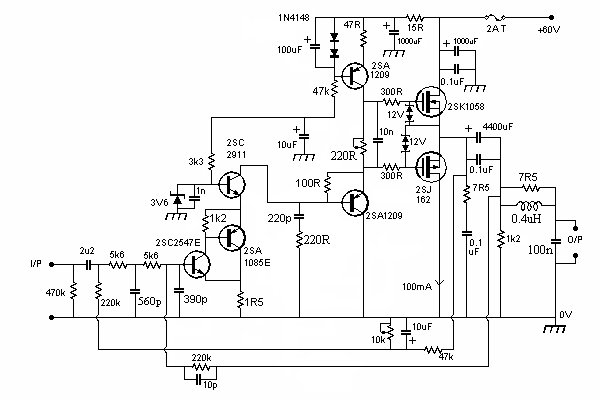

Рис.1 Выходной каскад на полевых транзисторах гибридного УМЗЧ

Осталось только ко входу этого транзисторного каскада присовокупить ламповый драйвер, который с минимальными искажениями раскачает низкоуровневый входной сигнал до амплитуды, соответствующей максимальной мощности УМЗЧ. В нашем случае эта амплитуда должна составлять величину: ± 38 В.

В ламповой схемотехнике гибридных конструкций довольно часто используется каскад, называемый СРПП или SRPP – Shunt Regulated Push Pull. По сравнению с обычным каскадом (с общим катодом) SRPP обеспечивает одновременное улучшение нескольких важных параметров: стабильности режима, линейности, широкополосности, выходного сопротивления и перегрузочной способности. Не вижу причин отказываться от всех этих достоинств, поэтому, исходя из этого – вот, что у нас получилось в итоговом продукте:

Рис.2 Драйверный ламповый каскад гибридного усилителя мощности

По большому счёту двойной триод 6Н23П не является специализированным прибором для звуковых трактов, однако, учитывая его популярность на этом поприще, было решено использовать именно эту лампу. Значительно лучше будут звучать 6Н23П-ЕВ, либо импортные 6DJ8, 6922, или ЕСС88. Все эти лампы считаются близкими аналогами, однако звучат несколько по разному, а, к примеру, лампа 6922 фирмы Philips (80-ых годов выпуска) – это крайне качественный продукт, одобренный многими аудиофилами по всему миру.

Каскад на триоде V2 – это и есть SRPP каскад, обладающий довольно низким выходным сопротивлением (около 1 кОм), необходимым нам для оптимального согласования с выходным транзисторным каскадом. Отсутствие шунтирующего конденсатора, обычно подключаемого параллельно резистору R10, объясняется желанием снизить коэффициент усиления (примерно до 14,8 раз или 23 дБ), а вместе с ним и коэффициент нелинейных искажений каскада.

Усилительный каскад по схеме с общим катодом, выполненный на половинке триода V1, призван компенсировать недостаток усиления SRPP для получения соответствующей чувствительности УМЗЧ, которая составляет ~ 250 мВ. Именно при такой амплитуде входного сигнала выходная мощность гибридного усилителя будет составлять 180 Вт на 4-омной нагрузке.

Приведём параметр Кг драйвера при разных уровнях сигнала, соответствующих выходной мощности усилителя 10, 50 и 150 Вт. Измерения проводились на эквивалентной нагрузке, соответствующей входному сопротивлению и ёмкости выходного транзисторного каскада.

Характеристики лампового драйверного каскада:

Входное сопротивление – 47 кОм;

Коэффициент усиления – 44,2 дБ;

Кг = 0,06% (1 кГц) – при Рвых = 10 Вт;

Кг = 0,12% (1 кГц) – при Рвых = 50 Вт;

Кг = 0,19% (1 кГц, 4 Ом) – при Рвых = 150 Вт;

Полоса воспроизводимых частот (+/-1 дБ) – 15 Гц…110 кГц.

По сути дела, именно эти характеристики и будут в большей степени определять параметры всего гибридного усилителя, однако для того, чтобы в этом убедиться, снимем и общие показатели.

Основные параметры гибридного усилителя:

Чувствительность – 240 мВ;

Максимальная выходная мощность (при Rн = 4 Ом, Кг

Максимальная выходная мощность (при Rн = 8 Ом, Кг

Кг = 0,08% (1 кГц, 4 Ом) – при Рвых = 10 Вт;

Кг = 0,14% (1 кГц, 4 Ом) – при Рвых = 50 Вт;

Кг = 0,16% (1 кГц, 4 Ом) – при Рвых = 100 Вт;

Кг = 0,22% (1 кГц, 4 Ом) – при Рвых = 150 Вт;

Полоса частот (+/-1 дБ) – 20 Гц. ..100 кГц;

Входное сопротивление – 47 кОм.



Гибридный усилитель Лачиняна | ldsound.info

Гибридный лампово-транзисторный усилитель с компенсацией тепловых искажений в оконечном каскаде.

Не корысти ради, а только ради искусства звуковоспроизведения предлагаем мы для вашего внимания усилитель мощности, который возможно послужит утешением для аудиофилов и назиданием для любителей паять. Но сначала, как и полагается общее рассуждение об усилителях и их особенностях.

Главная особенность усилителей заключается в том, что их существование вызвано к жизни отвратительными свойствами акустических преобразователей или попросту громкоговорителей. Эти громкоговорители имеют тенденцию много мощности потреблять и мало излучать. В этом смысле паровозы по своему КПД эталон производительности.

Поскольку, музыкальный звук в сути своей явление утонченное, то получить толстые Ватты с утонченными свойствами оказывается весьма непросто. Берем на себя смелость и ответственность заявить, большое многообразие схем, схемочек и схемищ, этих самых усилителей, доказывает простую истину: – ПРИЕМЛЕМОГО ПО СУММЕ ПАРАМЕТРОВ УСИЛИТЕЛЯ МОЩНОСТИ ПОКА НЕ СОЗДАНО. В этой связи, мы имеем несбыточную надежду, что предлагаемое нами решение это многообразие несколько сократит.

Как всегда бывает в жизни, предлагаемый вниманию усилитель явился плодом ряда закономерных и случайных процессов. К закономерным следует отнести потребность автора в о-о-очень качественном усилителе для настройки акустики, на базе им же автором созданных электростатических громкоговорителей. Эти самые громкоговорители, наряду со всеми присущими громкоговорителям каверзными свойствами, обладают одной прениприятнейшей особенностью, они воспроизводят то, что на них подают. Это на первый взгляд полезное свойство имеет тот существенный недостаток, что наряду с музыкой, такие системы также непринужденно воспроизводят все несовершенство тракта воспроизведения, которое обычные акустические системы более или менее успешно маскируют собственными искажениями. Слушать такую акустику с некачественным усилителем и с некачественного источника становится просто пыткой. При этом понятие качества из категории субъективно-ценовой перерастает в категорию объективную и с ценой используемых устройств связанную весьма не линейно. Похожее явление наблюдают все счастливчики, которые имели неосторожность и средства оказаться в числе аудиофилов имеющими Hi-End технику. В нашем случае, счастье буквально изводило и свойства любого элемента, будь то транзистор, конденсатор или провод, с болью отзывались на слухе и цене. Это естественно и закономерно способствовало правильным конструктивным решениям.

К случайным причинам создания усилителя следует отнести рыночную экономику, точнее конкретный рынок Митино в Москве. Так случилось, что там были приобретены ну очень хорошие фирменные микросхемы и транзисторы, которым надлежало стать основой будущих усилителей. Однако, как это случается все чаще, они оказались подделкой и плакали наши денежки, а с ними и соответствующие надежды.

Вот так все случайно и произошло, помню сижу обалдевший, в руках паяльник и грустно думаю, как же раскачать оконечник, где взять этак 40-60 Вольт чистого благородного сигнала. Эти невеселые размышления и натолкнули на широко известную в узких кругах идею, применить для раскачки оконечного каскада обыкновенную и легкодоступную радиолампу типа 6Н1П. Остальное оказалось делом техники, о чем и смотрите ниже.

Дело техники мы начнем с азбучных истин, поскольку ни один уважающий себя и аудиотехнику конструктор не может конструировать хорошую транзисторную аппаратуру до тех пор, пока не решит, каким, таким образом, он избавится от динамических тепловых искажений транзисторов и общей отрицательной обратной связи.

Начнем с тепловых искажений. Природа их проста и сводится к тому, что большие токи протекают по маленькому кристаллу, кристалл, конечно, нагревается, расширяется и вибрирует. Соответственно, в такт и бестактно с усиливаемым сигналом, вибрируют коэффициенты усиления и другие свойства транзистора. Все это сравнительно непредсказуемо меняет электрические параметры и сравнительно предсказуемо звуки, которые транзистор усиливает. Звуки становятся предсказуемо зажатыми, сипловатыми и гнусноватыми или как это принято говорить, появляется эффект транзисторного звучания. Следует отметить, что если зажатость и сипловатость, кроме прочего, результат действия тепловых искажений, то гнусноватость обычно результат действия общей отрицательной обратной связи. Каким образом отрицательная обратная связь создает этот поразительный результат, объясняется легко и многими. Не могу отказать себе в удовольствии эти разъяснения повторить.

Для того, чтобы обратная связь смогла подвести сигнал с выхода усилителя на вход, где он, благополучно вычитаясь из входного осуществит похвальную миссию снижения всяческих искажений, этот сигнал прежде должен пройти усилитель чтобы сначала на этом самом выходе появиться. Если усилитель имеет большой коэффициент усиления, а это важное условие для работы обратной связи, то он, очевидно, является хорошим компаратором. Хороший компаратор, как известно любой входной сигнал превращает в прямоугольники. Значит, на выходе усилителя, независимо оттого, что пришло на вход, появится прямоугольник, который с некоторым запаздыванием будет вычитаться из входного сигнала. Результатом такого вычитания будет неведомо что, и оно также придет на вход, чтобы сложиться с входным сигналом и этот процесс будет повторятся бесконечно. Имеем парадокс Ахилла и черепахи, т.е. дискретного и непрерывного с элементами конечного и бесконечного. Для любителей классических формул, здесь следует только отметить, что обратная связь ФИЗИЧЕСКИ НЕ УМЕНЬШАЕТ КОЭФФИЦИЕНТ УСИЛЕНИЯ УСИЛИТЕЛЯ В k РАЗ, а уменьшает лишь амплитуду сигнала в точке суммирования прямого и обратного сигналов и в целом теория работает только для синусоидальных сигналов, и не верьте, что все сигналы сводятся к синусоидальным, это из области точек без размеров. (Вообще, здесь мы полностью солидарны с господином А. Лихницким … о вреде ООС, но добавим от себя, что и ПОС в принципе не менее вредна). Как бы то ни было, усилитель с обратной связью, в процессе переваривания подобных парадоксов, просто убивает звук с очевидным для хорошей акустики летальным исходом. Отсюда вытекает психологически непростое, но замечательное по практическому результату решение, в усилителе вообще НЕ ДОЛЖНО БЫТЬ ОБЩИХ И МЕЖКАСКАДНЫХ ОТРИЦАТЕЛЬНЫХ ОБРАТНЫХ СВЯЗЕЙ. Вывод отнюдь не новый и этот принцип после недолгих опытов был взят за основу при конструировании.

Теперь рассмотрим подробнее тепловые искажения в транзисторных схемах. Что же приходит трезвомыслящему человеку, когда он задумывается о том как от них избавиться? Конечно же, поначалу приходит идея так быстро и хорошо охлаждать кристалл транзистора, чтобы свести тепловые эффекты к минимуму. Это довольно просто сделать, поместив транзистор в так называемую “тепловую трубу”, способную отводить тепло в тысячи раз быстрее, чем металл. Первый же опыт дал потрясающий результат, достаточно было мощные транзисторы погрузить в стакан со спиртом, как звук приобрел кристальную чистоту и благородство. Злые языки и завистники говорили потом, что во всем виноваты пары спирта, но не верьте им и попробуйте сами. Только хочу предупредить экспериментаторов, спирт очень горюч и агрессивен, а разогретый спирт столь интенсивно окисляет металл, что через короткое время превращается в электролит с высокой проводимостью.

В целом, эксперименты по использованию тепловых труб в аудиотехнике нами продолжаются, но эта область требует серьезной подготовки и малодоступна для любителей.

На практике полученный результат значит, что для охлаждения транзисторов следует применять устройства с максимально возможной скоростью отвода тепла от кристалла транзистора. Хороший результат дает применение в радиаторе массивного медного основания, на которое вместо ребер ввинчены отрезки медной трубки. Впрочем, не всякий усилитель откликнется на такую заботу, многих исправит только могила. И вот в этой связи, неожиданно пришла еще одна продуктивная идея, а что если тепловые искажения просто вычитать за счет симметрично противофазных процессов.

Здесь велосипед долго изобретать не пришлось, поскольку на эту роль как нельзя кстати подошел так называемый “линейный параллельный усилитель”, вариант которого еще в 1982 году предлагал А. Агеев. Усилительный блок любительского радиокомплекса. – Радио, 1982, № 8, с. 31-35. Идея заключалась в том, что если усилитель тока по такой схеме способен эффективно компенсировать медленные тепловые изменения параметров, то при определенных условиях можно добиться компенсации сравнительно быстропеременных тепловых искажений.

Неудовлетворительную амплитудную характеристику такого усилителя довольно просто удалось улучшить, используя мощные транзисторные источники тока и ламповый драйвер. В тоже время, высокая устойчивость и симметрия оконечного каскада, позволили гармонично и без побочных эффектов избавиться от общей обратной связи. Так появился на свет гибридный лампово-транзисторный усилитель, в котором, ламповый каскад усиления напряжения позволяет, схемотехнически простыми способами, получить значительные амплитудные значения сигнала, с оптимальными для высококачественного звуковоспроизведения параметрами (“ламповый звук”). Одновременно, транзисторный усилитель тока позволяет хорошо согласовать работу усилителя с низким сопротивлением нагрузки (отсутствие выходного трансформатора). Соответствующая базовая схема представлена на Рис.1.

Рис.1. Базовая схема усилителя Лачиняна:

Несмотря на свою простоту, хорошую повторяемость (собрал-включил-забыл) и минимум необходимых настроек, такой усилитель дает настоящий звук, и позволяет даже на “тупых” КТ818-КТ819 получить реальный Hi-Fi.

Естественно, аудио филам рекомендуется применить более дорогостоящий набор транзисторов и несколько более усложненную схему Рис.2.

Рис.2. Схема усилителя Лачиняна:

Рассмотрим работу усилителя более подробно, на примере базовой схемы Рис. 1. Предварительное усиление сигнала осуществляется ламповым пред усилителем напряжения с высоким входным и малым выходным сопротивлением. Предусилитель собран на двух триодах лампы Л1, где один триод включен по схеме с общим катодом и является усилителем напряжения, а гальванически связанный с ним второй триод, включенный по схеме катодного повторителя, согласует высокое выходное сопротивление лампового каскада усилителя напряжения со сравнительно низким входным сопротивлением транзисторного усилителя тока. Источник тока на транзисторе Т1 является нагрузкой катодного повторителя и предназначен для обеспечения симметричности положительной и отрицательной полуволны усиливаемого тока и расширения области линейной работы лампы. Сигнал на транзисторный оконечный усилитель поступает через разделительный конденсатор С2. В среднем коэффициент усиления по напряжению лампового каскада на лампе 6Н23П равен 26 дБ, и этим обусловлена сравнительно низкая чувствительность усилителя по входу, которая составляет 1-1,5 В. В случае необходимости получить более высокую чувствительность рекомендуется использовать дополнительный предусилитель напряжения собранный по схеме представленной на Рис. 2, где эту функцию выполняет левый по схеме триод лампы Л1. Дополнительный усилитель собран по схеме с общим катодом на одной половине двойного триода и особенностей не имеет.

В предусилителе следует обратить внимание на качество разделительных конденсаторов и конденсаторов фильтров питания, поскольку от них в значительной степени зависит качество звучания всего усилителя.

Усилитель мощности Рис.1 состоит, из симметричного с высокой термостабильностью усилителя тока, на комплиментарных транзисторах Т2 – Т3 и Т6 – Т7 и источников тока на транзисторах Т4 – Т5. В оконечном усилителе, предоконечные транзисторы Т2 – Т3 включены по симметрично компенсаторной схеме с раскачкой базовых токов оконечных транзисторов от мощных источников стабильного тока на транзисторах Т4 – Т5. Тепловое увеличение тока через транзистор Т2 приводит к уменьшению напряжения на базе транзистора Т7 и соответственно протекающего через него тока, аналогично Т3 компенсирует тепловые токи транзистора Т6. При поступлении входного сигнала, транзисторы Т2 – Т3 управляют балансом напряжения на делителе образованном источниками тока и резистором R11, в результате чего при соответствующих полупериодах входного сигнала источники тока обеспечивают ток базы оконечных транзисторов. Ток покоя оконечных транзисторов задается суммой из напряжений перехода база эмиттер предоконечных транзисторов и напряжением, выделяющимся на резисторе R11. При этом транзистор обратной проводимости Т2 задает ток базы Т7 оконечного транзистора прямой проводимости. Симметрично, транзистор Т3 прямой проводимости задает ток оконечного транзистора обратной проводимости Т6. Источники тока на транзисторах Т4 – Т5 одновременно с обеспечением базовых токов оконечных транзисторов определяют ток протекающий через предоконечные транзисторы Т2 – Т3. Этот ток выбирается оптимальным с точки зрения компенсации динамических тепловых искажений, и одновременно служит для обеспечения тока покоя оконечного каскада. Величина этого тока в рабочем диапазоне выходных напряжений мало зависит от амплитуды сигнала, что позволяет обеспечить хорошие амплитудные характеристики усилителя. При этом, баланс токов и их противофазные изменения, возникающие при изменении температуры полупроводниковых кристаллов транзисторов предоконечного и оконечного каскада, позволяет скомпенсировать как статические, так и динамические влияния температуры на свойства оконечных транзисторов.

Степень компенсации косвенно может быть оценена по точности отслеживания тока покоя и компенсации его изменений при сравнительно медленном изменении температуры транзисторов. Эксперименты показывают, что правильно подобранные режимы позволяют отслеживать ток покоя усилителя мощности с точностью 2-5% при изменении температуры корпусов транзисторов в диапазоне от 20 до 110 град. Поскольку, тепловые процессы в полупроводниковом кристалле относительно инерционны, величина фазового сдвига между температурными изменениями в предоконечных и оконечных транзисторах незначительна. Соответственно, достаточно точная компенсация достигается при равенстве начальной температуры кристаллов и их одинаковой скорости разогрева и охлаждения. Для этого, наряду, с правильно подобранным типом применяемых для компенсации транзисторов, требуется соответствующий выбор тока предоконечных транзисторов. Достаточно точная компенсация обеспечивается при токах покоя оконечных транзисторов порядка 150-300 мА. Увеличение тока покоя до единиц ампер и соответственно работа усилителя в классе А, в целом улучшая линейность оконечного каскада, на степень компенсации тепловых искажений влияет незначительно. Поэтому класс А может быть рекомендован для аудиофилов и в базовой схеме не применяется. Для нормальной работы режима компенсации, предоконечные и оконечные транзисторы должны находится в непосредственном тепловом контакте, а также желательно применение однотипных или изготовленных по близкой технологии транзисторов. Для начинающих на схеме указаны транзисторы типа КТ816-КТ817Г и КТ818-КТ819Г, но гораздо лучшие результаты будут получены, если вместо КТ816-КТ817Г применить транзисторы типа КТ850-КТ851А, а вместо КТ818-КТ819Г транзисторы типа КТ8101-КТ8102А. Еще лучше применить качественные фирменные транзисторы.

ХАРАКТЕРИСТИКИ, НАСТРОЙКА И РЕКОМЕНДАЦИИ

Задумчивый радиолюбитель видимо уже успел обратить внимание, что в первых строках не расписывались, как это принято всеми любимые %% и Ватты. Это вызвано тем, что по большому счету такие характеристики, представляют реальный интерес в последнюю очередь. Конечно, для тех, кто слушает музыку, а не упражняется в лужу-паяю, собрал-разобрал. Вначале слушаем, как звучит инструмент, а уже потом выясняем химический состав, удельную плотность и прочие косвенные данные. Но, однако, все имеет место и меру.

Мощность

При прочих равных выходная мощность определяется амплитудными характеристиками, и они у предлагаемого усилителя весьма неплохие. Это позволяет эффективно использовать источник питания и соответственно иметь повышенную надежность. Действительно, наличие лампового предоконечного каскада позволяет запросто иметь 35-60 Вольт действующего напряжения раскачки, соответственно выходное напряжение усилителя будет по сути ограничено только напряжением питания, минус напряжение насыщения источников тока и оконечных транзисторов, которое в сумме составляет порядка 2,5 В.

Это значит, что действующее значение выходного напряжения будет всего на 2,5 Вольта ниже максимально возможного которое соответствует Vmax =1,41*Vпит./2.

Таким образом для V питания 70 В., что соответствует области безопасных режимов транзисторов типа КТ818-КТ819Г в пластмассовом корпусе (экспериментальные данные полученные при долговременной эксплуатации, в экстремальных условиях, усилителя по схеме Рис. 1), имеем действующее значение выходного сигнала Vвых = Vmax – 2,5 В. = 22,3 В. Это значение выходного напряжения соответствует мощности: 124 Ватта на нагрузке 4 Ом.

Согласитесь очень неплохо для пластмассы, и что приятно практика с теорией не расходятся, усилитель действительно качает до ограничения около 120 Ватт синуса. Если это помножить на феноменальную температурную устойчивость (читай надежность), то получается весьма и весьма.
Для КТ818-КТ819ГМ, безопасная область V питания примерно 76-80 В, и при таком питании мы будем иметь 24,6 В действующего, что соответствует: 150 Ватт на 4 Ом.

Для КТ8101-8102 область безопасных режимов по питанию порядка 90 В. Это соответствует действующему выходному напряжению 29,4 В и мощности: 216 Ватт на нагрузке 4 Ом.

Такие показатели позволяют рекомендовать эту схему для мощных эстрадных и профессиональных усилителей, поскольку в мостовом включении схема может спокойно отдавать в нагрузку до 0,5 кВт мощности. Необходимо только уменьшить напряжения питания, увеличить токи источников стабильного тока и заново подобрать ток покоя.

В случае использования более высокоомной нагрузки, например 8 Ом, предельно достижимая мощность уменьшается, почти в два раза. Естественно, все напряжения питания измерены под нагрузкой и при использовании нестабилизированного источника, в режиме покоя необходимо иметь напряжения в среднем на 10% выше.

Амплитудно-Частотные Характеристики

Отсутствие общей отрицательной обратной связи делает АЧХ усилителя более чем предсказуемой. Действительно, сверху она определяется по существу граничной частотой используемых транзисторов, а снизу емкостью переходных конденсаторов, в частности С2 (Рис.1). Так для транзисторов типа КТ818-КТ819 по уровню 3 дБ имеем верхнюю воспроизводимую полосу частот порядка 20 кГц. По сути, начиная с 16 кГц эти транзисторы, плавно и неуклонно начинают валить верха. Кроме того, частотная характеристика становится заметно чувствительна к уровню выходной мощности, и поэтому приводится для выходной мощности порядка 50% от максимальной.

Нижняя воспроизводимая частота для обоих усилителей, при указанных номиналах выбрана в пределах 16-20 Гц. Использование более современных транзисторов типа КТ8101-КТ8102 (Рис.2) делает АЧХ гораздо более и более. Так по уровню 3 дБ полоса воспроизводимых частот расширяется практически до 180 кГц, ну а это уже вполне соответствует представлениям о том, что такое хорошо.

Коэффициент нелинейных искажений

Коэффициент нелинейных искажений является в значительной степени частотно зависимым и естественно зависит от уровня выходной мощности. Так для усилителя на Рис.1 при выходной мощности 50% от максимальной коэффициент нелинейных искажений в среднем составляет от 0,1% на частотах до 3 кГц, до 0,25% и более выше 10 кГц.

Для усилителя на Рис.2 эти показатели в среднем заметно лучше, причем во всех случаях они существенно зависят от качества подбора пар транзисторов. Любопытно, что использование специальных мер, типа прямой компенсирующей связи, которые позволяли без введения обратных связей значительно снизить коэффициент гармоник, привели к парадоксальному результату. Практической разницы на слух, даже в случае усилителя по схеме Рис.1 слушатели не замечали. Это же объясняет парадокс, почему ламповые усилители при 1-3% нелинейных искажений звучат значительно прозрачнее, чище и музыкальнее транзисторных, не взирая на их кучу нулей после запятой. Поэтому, оказалось разумным не предпринимать специальных мер для снижения гармоник, тем более что чем меньше различных элементов и схемотехнических загогулин, тем вероятнее настоящий звук. Тут уместно маленькое отступление, мнение различных независимых экспертов при сравнительных прослушиваниях базового усилителя по схеме Рис.1 (в том числе и в Российской официальной экспертной лаборатории) сводилось к тому, что усилитель явно вне конкуренции при сравнении с многими другими транзисторными и т.д., а ламповики были еще категоричнее: -“Среди транзисторных ему равных нет”. Правда к Hi-End его тоже причислить отказались, так… высший Hi-Fi (усилитель по схеме Рис.2 тогда еще не был изготовлен). Таким образом, экспериментальный результат можно интерпретировать так: – Попытки обмануть природу и с помощью ООС и других ухищрений расширить область линейной работы транзистора, слух воспринимает также как и искусственный белок, есть можно, но противно и это медицинский факт.

Чувствительность по входу

Усилитель по схеме Рис.1 имеет чувствительность порядка 1 Вольт и без дополнительного предварительного усилителя развивает максимальную мощность только с некоторыми марками СD проигрывателей или с кроссоверами предназначенными для ламповых малочувствительных усилителей. Поэтому, целесообразно иметь дополнительный усилительный каскад, как в усилителе на Рис.2.

Чувствительность усилителя по схеме на Рис.2 порядка 120 мВ. Причем, перегрузочная способность лампового входного каскада позволяет подавать сигнал в 30 раз выше номинала (до 3,5 Вольт), поэтому вход усилителя можно использовать без дополнительных делителей с большинством существующих источников сигнала включая СD проигрыватели. Хотя для входа CD и других интенсивных источников может оказаться лучше поделить сигнал в полтора-два раза.

Применять для повышения чувствительности базового усилителя предусилители на микросхемах или транзисторах не рекомендуется, впрочем, попробуйте и сравните, думаю это будет хорошим аргументом для тех кто еще считает, что транзисторы и микросхемы годятся для звука (за редким исключением как например в предлагаемом усилителе). Правда для того чтобы в этом убедиться придется использовать соответствующего класса источник сигнала с ламповыми предусилителями корректорами, или в случае использования CD проигрывателей снимать сигнал как можно ближе к ЦАПу, оставляя на его пути только простейший RC фильтр. Желательно чтобы R и C были аудиофильского качества, а все соединительные провода, в худшем случае типа посеребренного телевизионного кабеля РК с одножильным центральным проводом и как можно большего диаметра. (Снимать сигнал в ПКД удобно с ножки электролитического разделительного конденсатора установленного между выходом ЦАП и входом ОУ, при этом необходимо подсоединение со стороны ЦАП через разделительный конденсатор типа К72 или К78-2 емкостью 0,1-0,22 мкФ).

Для общего развития и для решения дилеммы – лампы или транзисторы, предлагаю провести простейший опыт: соберите предлагаемый усилитель, установите на пути сигнала (снятого непосредственно с ЦАПа после пассивного RC фильтра, или с хорошего лампового корректора) по возможности лучшую микросхему в режиме повторителя, и переключайте сигнал напрямую или через микросхему. Думаю, этот опыт вас обогатит. Для чистоты эксперимента на выход усилителя лучше включить (конечно, у кого нет Hi-End акустических систем) достаточно мощные низкочастотные или широкополосные громкоговорители без всякого акустического оформления (акустически короткозамкнутые), можно еще добавить пищалки через 2-4 мкФ.

Настройка

Настраивать базовый усилитель Рис.1 приятно и легко, поскольку правильно собранный из правильных деталей он в настройке не нуждается. Иногда есть смысл, подобрав один из резисторов R7 или R8 установить более точно на выходе усилителя половину напряжения питания или ноль относительно средней точки. Делать это лучше всего, подключая параллельно одному из резисторов, в зависимости от полярности смещения, резистор номиналом в сотни ком.
Потребляемый ток покоя у большинства собранных усилителей, при указанных на схеме номиналах, устанавливается в пределах 250 мА и настройки не требует, от напряжения питания он также зависит незначительно. В случае необходимости ток покоя регулируется подбором резистора R11.

Усилитель по Рис.2 требует больше внимания, так прежде чем устанавливать ноль на выходе, следует настроить источники тока (это же не возбраняется и для усилителя Рис.1), для этого подбирая резисторы в эмиттерах источников тока (транзисторы Т4-Т5), или светодиоды в их базах, устанавливается равенство токов при их величине порядка 120-150 мА. Делать это можно не включая питания усилителя, а подключая к питанию только источник тока.

При номиналах указанных на схеме Рис.2 ток покоя усилителя автоматически устанавливается в пределах 350 мА. В случае если вы решили использовать усилитель в режиме класса АВ или А, ток покоя оконечных транзисторов пределах – А устанавливается подбором резистора R17. Следует только иметь в виду, что величину этого резистора нежелательно увеличивать свыше 60 Ом.

При использовании некоторых типов транзисторов (например КТ818-19 по схеме Рис.1) для перевода усилителя в режим класса A потребуется включение в эмиттеры предоконечных транзисторов Т2-Т3 добавочных резисторов номиналом в 1-3 Ом. Номинал резистора R17 (или R11 на Рис.1) в этом случае уменьшается до 10-20 Ом.

Безопасная величина тока покоя устанавливается в зависимости от площади имеющихся в наличии радиаторов, критерием здесь служит условие, чтобы температура радиатора в режиме покоя не превышала 65-70°.

В некоторых случаях возможно самовозбуждение транзисторного оконечного каскада за счет выделившегося на соединительных проводах сигнала ПОС, которое устраняется шунтированием коллекторов оконечных транзисторов конденсатором на емкость в пределах 0,01-0,1 мкФ, как это сделано на Рис.2. При этом, конденсатор желательно подключить непосредственно на выводы выходных транзисторов.

Наконец общая рекомендация, первое включение лучше всего делать включив в цепь питания мощный резистор на 15-20 Ом. и только убедившись, что все режимы примерно соответствуют норме и усилитель нормально работает, добавочный резистор отключить. Это позволит избежать выхода схемы из строя в случае ошибок монтажа и неисправных деталей.

Ламповая часть схемы, в какой либо настройке не нуждается и правильно собранная работает сразу. Лампы желательно подбирать по усилению. В усилителе Рис.1 одинаковые для правого и левого каналов. В усилителе Рис.2 для лампы Л2 желательно равенство характеристик обоих триодов. Иногда для устранения фона переменного тока вызванного напряжением, выделяющимся в накальных цепях, требуется подобрать точку заземления накальной обмотки, либо заземлить ее через искусственную среднюю точку образованную двумя резисторами на 100-200 Ом. Еще лучше питать накалы ламп от отдельного стабилизатора, постоянным током.

Источники питания

Питание усилителя по схеме Рис1. осуществляется от нестабилизированного источника, как для транзисторной, так и для ламповой части. Для автоматической установки нулевого потенциала на выходе, применено включение нагрузки на среднюю точку ёмкостного делителя фильтра питания с плавающим нулем. Для этого выпрямитель выполнен на трансформаторе, выходная обмотка которого, не имеет заземленной средней точки. Анодное питание подается с выпрямителя через резистор мощностью 2 Вт номиналом порядка 1 кОм. Выпрямитель должен иметь конденсатор фильтра емкостью не менее 200 мкФ на соответствующее рабочее напряжение.

Суммарная емкость конденсаторов в фильтре питания транзисторного оконечного каскада желательна не менее 20000 мкФ для каждого плеча. Мощность силового трансформатора не менее 200 Вт. Применять общий блок питания для двух каналов не желательно, но если уж это случилось, то лучше, если мощность трансформатора будет 500 Ватт и более. Вообще, чем мощнее блок питания, тем устойчивее усилитель стоит, так что можете не стесняться и начинайте сразу с 1 кВт и 150000 мкФ на плечо.

Усилитель по схеме на Рис.2 отличается от базовой схемы тем, что имеет более высокий класс и пригоден для создания на его основе Hi-End комплекса. Блок питания для этого усилителя представлен на Рис3.

Рис.3. Блок питания усилителя Лачиняна:

Питание транзисторной части также сделано нестабилизированным и осуществляется от мощного силового трансформатора Тр2, в качестве которого желательно использовать качественный тороидальный трансформатор на мощность не менее 350 Ватт на один канал или 1 кВт на оба (на схеме изображен последний вариант). Нестабилизированный источник применен после ряда сравнительных прослушиваний, которые против всяких ожиданий дали более предпочтительное звучание от нестабилизированного источника. При этом существенную роль играло качество силового трансформатора и конденсаторов фильтра, почему и стоит найти железо покачественнее, трансформаторную ленту потоньше, провод потолще, мощность побольше.

Вообще, изготовление трансформатора, для блока питания, это отдельная песня. Но если у вас не найдется нужного аккомпанемента, то не отчаивайтесь, мелодия будет узнаваема, если даже вы будете использовать тор от регулируемого автотрансформатора (ЛАТР).

Питание ламповой части осуществляется отдельным маломощным трансформатором Тр3 от ламповых приемников, причем анодное напряжение стабилизировано. Отдельный трансформатор для ламповой части применяется из соображений удобства и простоты изготовления, поскольку найти готовый трансформатор от старого приемника типа “Рекорд” гораздо проще, чем намотать на мощном силовом трансе высоковольтную обмотку. Стабилизатор анодного напряжения собран на транзисторах VТ5-VТ7 Рис.3 по известной схеме и работает с задержкой для подачи анодного напряжения на предварительно прогретые лампы, что удлиняет срок их службы и уменьшает броски выходного напряжения при включении. Узел задержки собран на транзисторе VТ7 и конденсаторе С5, емкость которого определяет время задержки. Многооборотным подстроечным резистором R20 типа СП5-3 регулируется выходное напряжение стабилизатора (вместо резистора указанного номинала можно применить любой в пределах 10-47 кОм с последовательно включенным постоянным резистором). В остальном схема особенностей не имеет.

Кроме стабилизатора анодного напряжения в блоке питания использована система защиты от короткого замыкания на выходе, защиты от теплового пробоя и появления сквозного тока, а также защита от появления постоянного наряженная на выходе усилителя в случае пробоя транзистора, либо конденсатора фильтра.

Система защиты выполнена на базе электронного предохранителя, который обеспечивает защиту одновременно обоих каналов. При желании это же устройство несложно дополнить устройством дистанционного включения усилителя.

Элементами индикации превышения допустимых токов и напряжений в электронном предохранителе являются герконы К2-К4 реагирующие на магнитное поле тока протекающего в соответствующих цепях. Выключатель сети работает на тиристорах VS1, VS2 управление ими осуществляет герконовое реле К1 . Его контакты в момент включения нормально замкнуты и тем самым обеспечивается подача напряжения на силовые трансформаторы Тр2 и Тр3. Управление реле К1 осуществляет триггер на транзисторах VT2-VT3 питание которого обеспечивает маломощный трансформатор Тр1 имеющий собственный отдельный выпрямитель. Это обусловлено необходимостью работы электронного предохранителя независимо от наличия напряжения на обмотках Тр2 и Тр3. При замыкании герконов или герконовых реле в цепи управления базы транзистора VT3 триггер срабатывает и находится в устойчивом состоянии до тех пор, пока не будет кратковременно отключено напряжение питания тумблером включения сети SF1. При желании защитить другие цепи достаточно параллельно контактам К2-К3 включить дополнительные герконы, например реагирующие на выходной ток стабилизатора и т.д.

Порог срабатывания геркона К4 экспериментально подбирается на постоянном токе для усилителя по схеме Рис.1 в пределах 7-8,5 A, и 10-12 А для усилителя по схеме Рис.2. Для этого, в зависимости от типа используемых герконов и силы тока в защищаемой цепи, необходимо 1,5-2,5 витка токоведущего провода вокруг геркона. При этом вовсе не обязательно делать настройку на работающем усилителе, достаточно применить в качестве нагрузки толстую нихромовую спираль, опущенную в воду. В остальных цепях, которые вы пожелаете защитить, количество витков подбирается экспериментально из расчета устойчивой работы при максимальных нагрузках. В некоторых пределах точная подстройка тока срабатывания может осуществляться путем перемещения геркона относительно витков. Индикатором срабатывания защиты служит светодиод VD1, включенный в цепь питания герконового реле К1. Герконовые реле К2 и К3 типа РЭС55А включенные между средней точкой фильтра питания и делителем на R14-R17 срабатывают при появлении на выходе усилителя постоянного напряжения, лучше всего использовать реле на напряжения срабатывания в пределах 4-7 Вольт.

Естественно блок питания на Рис.3 может использоваться для усилителя на Рис.1 причем как целиком, так и по частям. В частности, можно рекомендовать использовать стабилизатор анодного напряжения с плавным нарастанием напряжения. А система защиты сбережет вам здоровье и транзисторы.

Конструкция и детали

Лампы типа 6Н23П могут быть заменены на 6Н1П, но при этом несколько ухудшаться характеристики, поскольку лампа 6Н1П имеет меньшую линейность и коэффициент усиления. В усилителе Рис.2 возможна достаточно полноценная замена ламп 6Н23П на 6Н6П. Применение ламп типа 6Н2П или Е88СС нежелательно. Транзистор Т1 типа КТ604АМ может быть заменен на любой средне-высокочастотный транзистор мощностью не менее 3-5 Вт и максимально допустимым напряжением коллектор эмиттер не менее 150 Вольт. Транзистор устанавливается на отдельном тепло отводе площадью около 50 см² для усилителя Рис.1 и 100 см² для усилителя по схеме Рис.2. В принципе VT5 можно устанавливать непосредственно на металлическое шасси ламповой схемы через слюдяную прокладку.

Все светодиоды, задающие опорное напряжение в источниках тока имеют прямое падение напряжения 1,8-1,9 Вольт (обычно оранжевый и зеленый цвет свечения) и при применении светодиодов имеющих другие напряжения несколько изменятся токи покоя оконечных усилителей. В этом случае ток протекающий через катодный повторитель задаваемый транзистором Т1 желательно установить в пределах 12 мА для усилителя Рис.1 и 20 мА для усилителя Рис2, подбором резистора в цепи эмиттера.

Существенную роль играет качество переменного резистора регулятора громкости, поэтому если есть возможность, то его целесообразно заменить на ступенчатый регулятор выполненный на многопозиционном переключателе. При этом суммарное сопротивление резистора целесообразно увеличить до 100-150 кОм. В случае наличия хороших фирменных резисторов увеличивать их номинал свыше 150 кОм. также не рекомендуется.

Транзисторы в оконечном каскаде кроме указанных на схеме могут применятся любые на соответствующие токи и напряжения, следует только иметь в виду что их параметры и конструкция значительно влияют на степень динамической термокомпенсации и поэтому с другими транзисторами требуются тщательные эксперименты. Не рекомендуется применение составных транзисторов, вместе с тем иногда бывает полезно включение нескольких (не более 2-3х) оконечных транзисторов в параллель, это может благоприятно сказаться на воспроизведении, особенно низких частот. При этом в цепях эмиттеров параллельных транзисторов необходимо включить резисторы на 0,1-0,2 Ом, однако в этом случае режим термокомпенсации также потребует настройки.

Все элементы оконечного каскада монтируются непосредственно на радиаторе, при этом транзистор Т2 крепится непосредственно в тепловом контакте на оконечном транзисторе Т4, а транзистор Т3 на Т5. Для того, чтобы такое крепление осуществить у транзисторов типа КТ816-КТ817 необходимо слегка сточить на наждачной шкурке одну из боковых сторон. Транзисторы типа КТ850-КТ851А и КТ8101-КТ8102А легко крепятся друг к другу без переделок. Непосредственное крепление, без прокладок, один на другом, однополярных транзисторов (управляющих токами противоположных им транзисторов) позволяет улучшить тепловой контакт, и упростить монтаж, хотя и требует симметрии тепловых характеристик. Для этого в случае отдельных теплоотводов желательна их идентичность, а в случае общего радиатора симметричное расположение элементов. Мощные транзисторы на общий радиатор необходимо крепить через слюдяные прокладки толщиной 0,1 мм с обязательным применением теплопроводной пасты. При этом транзисторы в пластмассовых корпусах необходимо прижимать сверху корпуса дополнительной крепежной планкой. Конструкция радиатора может быть произвольной, но чем более быстрый отвод тепла будет достигнут, тем более высокое качество звука можно получить. Площадь радиатора на каждый оконечный транзистор базовой схемы Рис.1 должна быть не менее 500 см².

Для усилителя Рис.2 при токе покоя 350 мА не менее 600 см² на каждый транзистор, при токе покоя 1 А не менее 1200 см², а при больших токах целесообразно применять принудительное охлаждение.

Качество применяемых конденсаторов в значительной степени определяет качество звука, поэтому в качестве переходных конденсаторов желательно применение специальных без индукционных конденсаторов аудиофильского качества. Если таких под рукой не окажется, то из распространенных типов можно рекомендовать конденсаторы серии К72 или К78, в крайнем случае – К73. Конденсаторы должны быть на рабочее напряжение не менее 250 В. Где это необходимо требуемая емкость получается за счет параллельного соединения нескольких конденсаторов.

Электролитические конденсаторы лучше всего применить фирменные имеющие гарантию более-менее приемлемой частотной характеристики. При этом конденсаторы фильтра питания лучше набирать из нескольких параллельно соединенных меньшей емкости. В случае отсутствия таких возможностей можно установить отечественные, но желательно удвоенной емкости. Диодные сборки VD6-VD7 силового выпрямителя должны быть на прямой ток 15-25 А и обратное напряжение не менее 150 В, причем для каждого канала используется отдельный выпрямитель. Их необходимо установить на небольшие радиаторы либо на общий радиатор охлаждения транзисторов.

Трансформаторы силовые могут применяться любой конструкции, но хорошего качества, особенно это, касается трансформатора питания транзисторного оконечного каскада. Как уже говорилось, в крайнем случае, годятся трансформаторы намотанные на тороидальных сердечниках от лабораторных регулируемых автотрансформаторов. (Усилитель по схеме Рис.1 неплохо работал от перемотанного телевизионного трансформатора типа ТС180 – по одному на канал).

Для питания ламповой части можно применить любой трансформатор мощностью 40 Ватт и более, имеющий вторичную обмотку на 180-220 Вольт и накальную на 6,3 В. Все трансформаторы необходимо сфазировать друг с другом по минимуму наводок.

В качестве транзистора VT5, в стабилизаторе анодного напряжения Рис.3, кроме транзистора КТ851А можно применить транзистор типа ГТ806Д либо отобранный по максимальному напряжению пробоя КТ816Г. Транзистор VT5 установлен на небольшом радиаторе площадью около 50 см², либо через изолирующую прокладку на металлическом шасси.

Блок защиты выполнен на тиристорах имеющих прямой ток не менее 10 А и обратное напряжение не менее 400 В, например КУ202М или КУ202Н. В принципе, желательно применение тиристоров имеющих прямое минимальное падение напряжения в открытом состоянии при максимальном токе нагрузки. Поэтому не будет ничего плохого, если применить тиристоры типа Т112-16-8 или Т10-25 и т.п.

В качестве трансформатора Тр1 блока электронного предохранителя пригоден любой маломощный трансформатор от блока питания переносной аппаратуры с выходным напряжением 8-15 Вольт. В зависимости от величины этого напряжения необходимо подбирать резистор R1, ограничивающий ток через герконовое реле управления тиристорами ключа, для обеспечения его надежного срабатывания. Герконовое реле К1 применено типа РЭС55А паспорт 0302 можно применить реле с другим напряжением срабатывания, соответственно подобрав резистор R1. Светодиоды могут быть использованы любые на максимальный рабочий ток в пределах 15-20 мА, тоже касается маломощных диодов VD2, VD12. Архитектура при монтаже должна быть такой, чтобы длинна соединительных проводов была минимальной. Вход должен быть максимально близко к сетке лампы, а выход к эмиттерам транзисторов. Конденсаторы фильтра питания должны находится максимально близко к оконечным транзисторам. Лампы и их высокоомные цепи должны быть отдалены от силовых трансформаторов и заэкранированны. Монтаж желательно сделать навесной, его необходимо производить одножильным медным проводом. Для силовых цепей диаметром не менее 1,8 мм, для сигнальных не менее 0,8 мм. Лучше всего провод взять от сертифицированных соединительных кабелей или по возможности из чистой меди. Хорошо подходит посеребренный провод от высокочастотных катушек передатчиков. Пайку необходимо производить припоем не содержащем свинца. Для этого можно изготовить припой следующего состава 12% чистого серебра, 88% пищевого олова. Температура плавления такого припоя вполне приемлемая для пайки обычным паяльником на 40 Ватт. При изготовлении припоя следует помнить, что серебро нужно опускать в расплавленное олово, а не наоборот. Наконец, если всего этого у вас вдруг не окажется, можете собрать усилитель из любых подручных деталей, даже с электролитическими переходными конденсаторами, он все равно порадует отличным звуком.

Автор: Сергей Лачинян, 2000 г. Москва – Алма-Ата – Ялта

P.S. В заключение хочется вернуться к акустике, которая вызвала к жизни конструкцию предлагаемого усилителя. Увы, в конечном итоге транзисторный усилитель для электростатических громкоговорителей не пригодился. Электростатики удалось запитать непосредственно с анода лампы, безо всяких трансформаторов и получить 117 дБ звука девственной чистоты не испорченного ничем кроме резистора в анодной цепи триода, но об этом возможно в следующий раз.

По материалам: meltech.narod.ru

Гибридный усилитель с регулируемым демпфированием

Гибридный усилитель с регулируемым демпфированием

Домашняя аудиосистема своими руками

Гибридный усилитель с регулируемым демпфированием

---

---

ПОЖАЛУЙСТА, ПРОЧТИТЕ — Коммерческий использование информации на этом сайте:

Я считаю, что вся информация, которую я размещаю здесь, находится в всеобщее достояние. Таким образом, вы можете использовать его по своему усмотрению, в коммерческих или некоммерческое использование.

Тем не менее, я был бы признателен, если бы вы хотя бы дали мне знать, если вы собираетесь использовать любую из схем или особенно файлы PCB Gerber, чтобы сделать коммерческие продукты или продавать голые печатные платы.

Бывают случаи, когда товары продаются не только мое разрешение, но активное участие. «Миллет Гибрид» усилия и другие в HeadFi являются примерами (и, на мой взгляд, отличные модели того, как должно работать сообщество DIY). Были и другие случаи, когда я просил поставщиков продавать печатные платы как услугу. любители. И есть другие случаи, когда компании производят и продают печатные платы, шасси и т. д., не связываясь я вообще.

---

У меня уже давно работает этот малыш:

Это гибридный усилитель, в котором используются низковольтные лампы и мощный операционный усилитель. сцена. Он работает от настольного блока питания от 24 В до 48 В мощностью 100 Вт. И уникальная вещь (если это не было уникальным?) в том, что у него есть «демпфирование» Регулятор, который позволяет вам установить выходной импеданс от нуля до примерно 100 Ом. Ом.

Да, с этим связана длинная история.

Сначала я хотел разработать простой гибридный усилитель для динамиков, который, как гибридный усилитель для наушников, можно было собрать, не прикасаясь ни к чему опасное напряжение. Это исключает «обычные» ламповые схемы, и также линейное напряжение (блоки питания). Блок питания — самая сложная часть. .. отсутствие каких-либо легкодоступных биполярных (+/- напряжение) поставляет большие достаточно, чтобы управлять динамиком, означало, что усилитель должен работать от одной мощности. поставлять. Итак, этот усилитель работает от одного источника питания и имеет (ох!) выход. разделительные конденсаторы.

Чтобы получить необходимые ~100 Вт, единственным разумным выбором было настольное переключение. источник питания. Проблема в том, что я действительно не хотел полагаться на источнике питания, чтобы обеспечить большой переменный ток, необходимый для управления динамиком. Нет проблема, скажете вы, просто добавить кучу емкости. Это я сделал, 30 000 мкФ на быть точным. Но коммутатор не любит запускаться в огромный выходной конденсатор. Большинство из них просто сидят и ездят на велосипеде. Итак, мне пришлось добавить схема «мягкого пуска» для ограничения величины тока, протекающего через зарядить колпачки. Думайте об этом как о точном ограничителе пускового тока. Это также служит для ограничения мощности в случае короткого замыкания. Все немного сложности, но в интересах безопасности…

Теперь однотактный усилитель с конденсаторной связью будет издавать ужасный «стук». при включении и выключении. Поэтому мне пришлось добавить схему задержки времени и реле для отключения выходов при включении и выключении питания. Немного больше комплекс…

Примерно в то же время, когда я разрабатывал эту идею, я также экспериментировал с пентодные усилители и усилители с высоким выходным импедансом для управления полнодиапазонными динамиками. Я обнаружил, что многие полные рейнджеры действительно предпочитают высокое Зо, может быть, даже текущее. источник. Так как простота в этом проекте была утрачена, я добавил контур обратной связи по току на выходной каскад и регулировка, позволяющая изменять между обратной связью по току и обратной связью по напряжению. В результате вы можете изменять эффективное выходное сопротивление примерно от 1/2 Ом до 100 Ом. Прохладный!

Очень интересно иметь возможность настраивать Zo во время прослушивания Музыка. Однозначно на моем Fostex, лучший звук достигается на высоких Zo (возможно 16 Ом). Другие колонки очень плохо звучат на высоких Zo. Они все разные…

Я взял этот усилитель на Европейский фестиваль триодов в 2006 году для демонстрации. Эффекты не тонкие … на самом деле я думаю, что получил новый, вполне заслуженный прозвище:  «Мистер Тонкий». Не было единого мнения о том, что тоже звучало лучше — одни предпочли полный источник тока, другие — источник напряжения.

Хорошо, хватит повествования, вот подробности:

В усилителе используются лампы ECC86/6GM8 с диодной нагрузкой CCS, обеспечивающие мощность TI. выходной каскад ОУ. Токоизмерительный резистор включен последовательно с выход. Напряжение на резисторе усиливается операционным усилителем, и это обратная связь по току, а также выход усилителя применяются в качестве обратной связи по мощности ОУ через горшок.

Работая от источника питания 48 В, усилитель выдает среднеквадратичное значение около 13 В — чуть более 20 Вт. на канал на 8 Ом. Искажение типично ламповое, около 0,7%. THD на выходе 1 Вт, практически вся вторая гармоника. Так это звучит как трубка усилитель

Для тех из вас, кто утверждает, что усилитель не может быть хорошим, если он соединяет выход через (большие гудящие электролитические) конденсаторы, напомню вы из теории цепей переменного тока: сигнал, который вы слышите, практически всегда идет через большие гудящие электролитические колпачки. Они в блоке питания. Как вы думаете, откуда берется мощность сигнала?

Вот подробности:

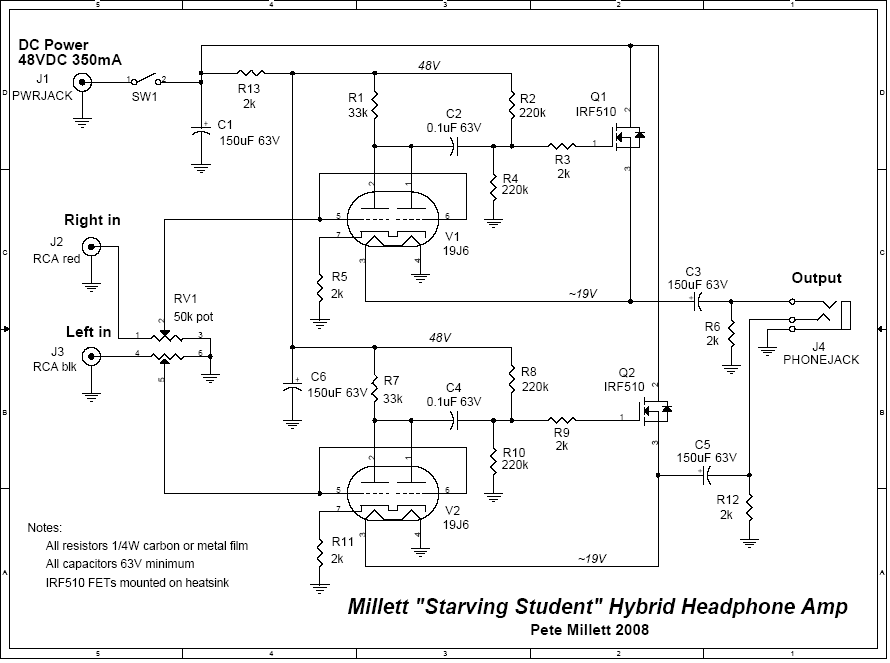

Схема (файл PDF 396k)

Орел Файлы САПР (архив ZIP 96k)

Гербер файлы (архив ZIP 487k)

Ведомость материалов (BOM) (файл 20k XLS) (50k PDF-файл)

Ну вот и все просто. Я никогда не собирал все это вместе для журнальная статья, как и было моим первоначальным намерением. Итак, вот оно. Это запускал динамики моего компьютера…





Создайте гибридный ламповый/MOSFET SE-усилитель

Имея небольшое ноу-хау и некоторые основные детали, вы можете разработать гибридный усилитель в довольно короткие сроки. Этот проект сочетает в себе лучшие качества как ламповой, так и транзисторной технологий.

Привет!
Добро пожаловать в самый популярный проект audioXpress DIY, который мы когда-либо публиковали в Интернете.
Надеюсь, вам понравится эта и многие другие статьи, которые мы предлагаем вам бесплатно на audioxpress.com
. Читайте дальше, и если вы чувствуете, что хотели бы узнать больше, отправьте нам электронное письмо.

Если вам нужно связаться с автором по техническим вопросам, Generoso Cozza можно отправить по электронной почте здесь.

Дайте нам знать, какие другие статьи вы хотели бы читать онлайн бесплатно — audioXpress, Glass Audio, Audio Electronics, Speaker Builder, Audio Amateur.
Но прежде чем вы это сделаете, ознакомьтесь с другими статьями, которые у нас есть для вас в Интернете по нескольким категориям:
Статьи о проектах
Статьи в журналах
Статьи по теории

И последнее: не забудьте подписаться на нашу бесплатную еженедельную рассылку: The Audio Voice.
Просто нажмите здесь.

Наслаждайтесь проектом.

---

Компания Generoso Cozza создала однотактный гибридный усилитель мощности класса А, сочетающий в себе лучшее из обоих миров: теплое ламповое звучание и технологические достижения в современных силовых полевых МОП-транзисторах. В следующей статье он объясняет свой проект.

В течение многих лет в усилителях мощности использовались только электронные лампы, а в современных современных усилителях используются почти исключительно транзисторы. Ламповые усилители работают по тому же принципу, что и транзисторные усилители, но внутренняя конструкция может существенно отличаться. Как правило, лампы — это устройства, которые работают при высоком напряжении и питают малым током. Напротив, транзисторы работают при низком напряжении, но могут обеспечивать большой ток. Кроме того, ламповые усилители имеют тенденцию рассеивать много энергии в виде тепла и в целом не очень эффективны.

Одним из самых ярких различий между ламповыми и транзисторными усилителями является необходимость лампового усилителя в выходном трансформаторе. Из-за высокого выходного сопротивления ламповой схемы обычно требуется трансформатор для правильной подачи мощности на громкоговоритель. Высококачественные аудиовыходные трансформаторы не только сложны в проектировании, но и обычно бывают большими, тяжелыми и дорогими. С другой стороны, транзисторный усилитель не требует выходного трансформатора и, следовательно, имеет тенденцию быть более эффективным, меньшим по размеру и менее нуждающимся в периодической замене.

Многие считают, что качество звука ламповых усилителей может быть как превосходным, так и уникальным. Не вызывает сомнений то, что существуют звуковые различия между ламповыми и транзисторными усилителями. Я искренне ценю оба мира и имел возможность услышать прекрасно звучащие системы, использующие обе технологии.

Рисунок 1: Упрощенная схема гибридного усилителя.

Комбинированная операция
Мое намерение при разработке этого гибридного усилителя (рис. 1) состояло в том, чтобы объединить лучшие качества как ламповой, так и транзисторной технологий. Лампы обеспечивают полное и точное воспроизведение звука, богатую детализацию, блестящую четкость и точное отслеживание сложных волновых форм. Они также лучше воспроизводят глубокие басы и расширенные, приятные, естественные высокие частоты. Транзисторы способны управлять даже сложными динамиками, обеспечивая авторитетное воспроизведение басов.

В гибридном усилителе волшебный средний диапазон, размер звуковой сцены, воздушность и общая музыкальность лампового входного каскада передаются непосредственно на полупроводниковый выходной каскад с низким уровнем искажений, который сохраняет большую часть хороших ламповых качеств, но обеспечивает лучший интерфейс для современные динамики.

Рисунок 2: Схема гибридной цепи. Исправленная версия.

Гибридная схема
Схема (рисунок 2) представляет собой простую конструкцию, которая включает в себя такие интересные идеи, как низковольтная лампа Эрно Борбели и выходной каскад Рейнхарда Хоффмана Zen с дифференциальным источником питания.

Этот гибридный усилитель представляет собой двухкаскадный однотактный усилитель класса А со связью по постоянному току, способный выдавать около 30 Вт при нагрузке 8 Ом или 15 Вт при нагрузке 4 Ом. Вы можете легко увеличить выходную мощность, подключив параллельно больше выходных MOSFET-устройств с соответствующим источником тока. Такие параллельные устройства увеличат коэффициент демпфирования и снизят зависимость от импеданса нагрузки.

Стереоусилитель с двумя выходными полевыми МОП-транзисторами на канал обеспечивает более 50+50 Вт чистой полезной мощности класса А на нагрузку 6–8 Ом. Благодаря работе в классе А в таких условиях стереоусилитель будет рассеивать более 300 Вт, поэтому необходимо использовать соответствующие радиаторы (с тепловым сопротивлением не менее 0,2 °C/Вт) и подходящий хорошо вентилируемый корпус.

Входной каскад выполнен на лампе с двумя триодами 6DJ8/ECC88 в конфигурации дифференциального усилителя. Я выбрал 6DJ8 за его линейность и хорошую работу при анодном напряжении 35–40 В. Для 6DJ8/6922/ECC88/E88CC значение mu остается постоянным в пределах 20 % от 0,4 мА до не менее 6 мА, и тенденция продолжает сглаживаться до 15 мА. Я выбрал рабочий ток 3–5 мА для каждой половины каскада и напряжение пластины 35–40 В, чтобы рассеивание было намного ниже номинального значения 1,8 Вт. Вы можете реализовать почти все достоинства 6DJ8 при 5 мА. или ниже.

Катодный ток обеспечивается источником постоянного тока Q3, а Q1 и Q2 образуют активную нагрузку или токовое зеркало. Активная нагрузка заставляет ток анода/катода обоих триодов быть почти равным, что обеспечивает превосходную компенсацию искажений второй гармоники и способствует как линеаризации работы, так и увеличению подавления синфазного сигнала и скорости нарастания. С помощью P3 можно регулировать ток смещения от 1 до примерно 7 мА, а P1 управляет выходным напряжением смещения, которое необходимо настроить близко к 0 В.

Рисунок 3: Рекомендуемый источник питания для гибридного усилителя.

Выходной каскад
Выходной каскад состоит из одного или нескольких P-канальных МОП-транзисторов в несимметричной конфигурации класса A с общим источником, аналогичной усилителю Nelson Pass Zen (более подробную информацию см. на сайте www.passlabs.com). Ток его стока обеспечивается источником постоянного тока Q4, который развивает ток холостого хода 3 А при заданном значении резистора R14. Вы можете поэкспериментировать с различными значениями тока холостого хода, изменив R14 в формуле Id = (Vz−Vgs)/R14 = 0,9./Р14. При определении различных токов холостого хода необходимо учитывать максимальные номинальные значения выходных устройств MOSFET. Как правило, ступень класса А должна нести ток, по крайней мере, на 50 % больше, чем потребляет нагрузка.

Общий коэффициент усиления замкнутого контура усилителя составляет около 20 и зависит от номиналов резисторов R8 и R9. Таким образом, входной сигнал 1 В выводит усилитель на полную мощность, поэтому выходного уровня типичного проигрывателя компакт-дисков достаточно для управления усилителем. Вы можете рассчитать другой коэффициент усиления, используя следующую формулу: Av = 1 + (R9/Р8).

Протестированная печатная плата, которую вы можете использовать для сборки этого усилителя, доступна в формате Ivex WinBoard. На этой печатной плате трубка и полевые МОП-транзисторы монтируются со стороны пайки.

Блок питания
Для каждого канала гибридного усилителя требуется источник питания, способный выдавать 35+35 В постоянного тока/6 А для основного усилителя, и регулируемый источник питания 6,3 В постоянного тока/0,5 А для ламповых нагревателей. Блок питания основного усилителя должен включать диодные/мостовые выпрямители на 20 А или более, чтобы поддерживать постоянный ток 3 А или более. На рис. 3 показана схема блока питания для этого усилителя.

Результаты
Этот гибридный усилитель предлагает ровную характеристику во всем диапазоне звуковых частот. Даже с неэффективными динамиками вы сможете оценить его четкость и детальную музыкальность, особенно когда к нему напрямую подключен CD-плеер. С одним выходным устройством усилитель обеспечивает мощность до 20 Вт при коэффициенте нелинейных искажений менее 1%, но он будет работать лучше со вторым параллельным выходным каскадом. У меня была возможность оценить одни из лучших усилителей класса А на рынке, и я считаю, что этот гибрид излучает тот же аромат и ощущение свежести, когда вы слушаете качественные музыкальные материалы. — Дженерозо Козза, audioXpress, май 2001 г.

---

Примечание редактора: эта статья первоначально была опубликована в audioXpress, май 2001 г.



Гибридный стереоусилитель конверт. Гибридный стереоусилитель Absolare — это решение для любителей музыки, которые не могут разместить два гибридных моноблока. При чуть меньшей мощности, чем у гибридных моноблоков, простота сохраняется за счет критического лампового входного каскада — отличительной черты всех продуктов Absolare.

Гибридный стереоусилитель разделяет все звуковые свойства интуитивной непосредственности, превосходной динамики, масштаба звуковой сцены, прозрачности средних частот, воздействия и поразительного ощущения непосредственности гибридных моноблоков. Идеальный выбор для небольших комнат, гибридный стереоусилитель также обладает прямотой выражения и реализмом, воспроизводя инструменты и голоса с органичным качеством.

Гибридный стереоусилитель Absolare представляет собой усилитель с одним шасси, обеспечивающий мощность 275 Вт при сопротивлении 4 Ом. Это гибридная конструкция с ламповой входной секцией и полупроводниковой секцией двойного монофонического усилителя мощности. Как и во всех гибридных конструкциях Absolare, усиление по напряжению в основном происходит от входной секции лампы. Секция лампового предусилителя Single Ended реализована с минимальным количеством компонентов для сохранения звуковой чистоты, отражая предусилитель Absolare. Ламповый вход имеет нулевую обратную связь, а выходной каскад имеет только локальную обратную связь, чтобы сделать его совместимым с самыми сложными нагрузками динамиков. Входы XLR сбалансированы трансформатором для максимальной помехозащищенности и симметрии сигнала.

Усилитель Absolare Hybrid Stereo размещен в едином шасси с отдельными блоками питания и сигнальными секциями, разделенными внутри толстой алюминиевой стенкой. Эта конструкция устраняет нежелательное магнитное влияние шума переменного тока на путь прохождения сигнала. Алюминиевый корпус толщиной 3 мм с лазерной резкой и прецизионной сваркой обтянут панелями из волокна высокой плотности с кожаной обивкой для минимизации механических резонансов. Алюминиевая опорная пластина толщиной 5 мм обеспечивает идеально устойчивую основу для ножек усилителя. Внешне он обтянут автомобильной кожей Hi-End с несколькими вариантами цвета и строчки.

Все сигнальные разъемы изготовлены из теллуровой меди с золотым покрытием. Соединительные штыри изготовлены из посеребренной меди с наружной оболочкой из полиэтилена для минимизации массы проводника. Гнезда для ламп изготовлены из чистого тефлона с позолоченными медными контактами.

Конденсаторы связи из сплава серебра и золота в масле используются на пути прохождения сигнала. Сигнальные конденсаторы и резисторы с очень малыми допусками сводят к минимуму разницу фазового сдвига между каналами. Все печатные платы имеют медные дорожки тройной толщины. Для всех паяных соединений используется специальный припой из сплава серебра и золота. Изготовленные на заказ тороидальные силовые трансформаторы имеют увеличенный размер для низкого уровня шума и большого запаса мощности. Во всех внутренних кабелях используются фирменные сплавы Echole.

16 активных выходных компонентов обеспечивают постоянную мощность 275 Вт на канал при нагрузке 4 Ом. Они индивидуально настраиваются вручную для идеальной симметрии. Схема таймера защищает динамики и силовые компоненты от переходных сигналов и пусковых токов во время включения. На задней панели можно выбрать работу с высоким/низким коэффициентом усиления.
В секции усилителя мощности используются отдельные силовые трансформаторы для каждого канала с конденсаторными батареями со сверхнизким ESR на 184 000 мкФ. Дискретные диоды Шоттки обеспечивают быстрое и бесшумное выпрямление. Трубчатые нагреватели регулируются постоянным током и фильтруются. Сигнальная земля отделена от земли шасси, чтобы свести к минимуму фон и шум. Выходной каскад защищен от перегрева и перегрузок.

Модели

Passion

В стандартной сигнальной секции Absolare используется масло Silver-Gold-Oil от Mundorf. В проводке используется запатентованный Echole провод из сплава серебра/золота/палладия марки Signature.

Signature

Серия Signature значительно превосходит серию Passion. На всем пути прохождения сигнала используются разделительные конденсаторы Duelund CAST вместе с кабелями Orius от Echole. Критические части силовой части и сигнального тракта используют другие специальные компоненты, такие как запатентованный сигнальный тракт SilverGoldPalladium на печатной плате и согласованные (менее %1) резисторы Amtrans, и это лишь некоторые из них.
Пробирки NOS тщательно отобраны, чтобы соответствовать новому уровню чистоты.
