Обозначения в схемах. Условный графический и буквенный код элементов электрических схем.

Каждый элемент или устройство, имеющие самостоятельную принципиальную схему, должны иметь позиционное двухбуквенное кодовое обозначение (табл. 1) в соответствии с ГОСТ 2.710–81.

В общем случае обозначение состоит из трёх частей, определяющих вид элемента. Его номер и выполняемую функцию. Первые две являются обязательными составляющими обозначения. Например, LRK — реактор токоограничивающий, межсекционный.

Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. Позиционные обозначения проставляют рядом с условными графическими обозначениями элементов с правой стороны или под ними.

При изображении на схеме элемента «разнесённым» способом позиционное обозначение элемента проставляется около каждой составной части.

На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. При выполнении схемы на неполных листах должны выполняться следующие требования:

— нумерация позиционных обозначений элементов должна быть сквозной в пределах установка;

— при повторном изображении отдельных элементов на других листах схемы следует охранять позиционные обозначения, присвоенные им на одном из первых листов схемы.

Таблица. Буквенные коды, определяющие вид электрических элементов в соответствии с ГОСТ 2.710–81

Первая буква кода

Группа видов элементов

Примеры электрических приборов

Двухбуквенный код

А

Устройства (общие обозначение)

Усилители, приборы телеуправления, лазеры, мазеры.

Устройство АПВ

AKS

В

Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот, аналоговые или многоразрядные преобразователи или датчики для указания или измерители

Громкоговоритель

ВА

Магнитострикционный элемент

ВB

Детектор ионизирующих излучений

ВD

Сельсин-приёмник

ВE

Телефон (капсюль)

ВF

Сельсин-датчик

ВC

Тепловой датчик

ВR

Фотоэлемент

ВL

Микрофон

ВV

Датчик давления

ВP

Пьезоэлемент

ВQ

Датчик частоты вращения (тахогенератор)

ВR

Звукосниматель

ВS

Датчик скорости

ВV

С

Конденсаторы

Силовая батарея конденсаторов

СВ

D

Схемы интегральные, микросборки

Схема интегральная аналоговая

DA

Схема интегральная цифровая, логический элемент

DD

Устройство хранения информации

DS

Устройство задержки

DT

Е

Элементы разные (осветительные устройства, нагревательные элементы)

Нагревательные элемент

EK

Лампы осветительные

EL

Пиропатрон

T

F

Разрядники, предохранители, устройства защитные

Дискретный элемент защиты по току мгновенного действия

FA

Дискретный элемент защиты по току инерционного действия

FP

Предохранитель плавкий

FU

Дискретный элемент защиты по напряжению, разрядник

FV

G

Генераторы, источники питания, кварцевые осцилляторы

Генератор, аккумулятор батареи

G

Батарея

GB

Синхронный компенсатор

GC

Н

Устройства индикационные и сигнальные

Прибор звуковой сигнализации

HA

Индикатор символьный

HG

Прибор световой сигнализации

HL

Лампа сигнальная с белой линзой

HLW

Лампа сигнальная с зелёной линзой

HLG

Лампа сигнальная с красной линзой

HLR

К

Реле, контакторы, пускатели

Реле токовое

KA

Реле указательное

KH

Реле электротепловое

KK

Реле напряжения

KV

Контактор, магнитный пускатель

KM

Реле частоты

KF

Реле времени

KT

Реле промежуточное

KL

L

Катушка индуктивности, дроссели

Дроссели люминесцентного освещения

LL

Реакторы

LR

Реактор секционный

LRK

М

Двигатели постоянного и переменного тока

Р

Приборы, измерительное оборудование (сочетание РЕ применять не допускается)

Амперметр

PA

Счётчик импульсов

PC

Частотометр

PF

Счётчик активной энергии

PI

Счётчик реактивной энергии

PK

Омметр

PR

Регистрирующий прибор

PS

Часы, измеритель времени действия

PT

Вольтметр

PV

Ваттметр

PW

Q

Выключатели и разъединители в силовых цепях (энергоснабжение, питание оборудования и т. д.)

Выключатель в силовых цепях

Q

Выключатель автоматический

QF

Выключатель нагрузки

QW

Выключатель секционный

QK

Выключатель шиносоединительный

QA

Разъединитель

QS

Короткозамыкатель

QN

Отделитель

QR

Рубильник

QS

Разъединитель заземляющий

QSG

R

Резисторы

Терморезистор

RK

Потенциометр

RP

Шунт измерительный

RS

Варистор

RU

S

Устройства коммутационные в целях управления, сигнализации и измерительные

(обозначение SF применяют для аппаратов, не имеющих контактов силовых цепей)

Выключатель или переключатель

SA

Выключатель кнопочный

SB

Выключатель автоматический

SF

Выключатели, срабатывающие от различных воздействий:

уровня

SL

давления

SP

положения (путевой)

SQ

частоты вращения

SR

температуры

SK

T

Трансформаторы, автотрансформаторы

Трансформатор тока

TA

Электромагнитный стабилизатор

TS

Трансформатор напряжения

TV

U

Устройства связи

Преобразователи электрических величин

Модулятор

UB

Демодулятор

UR

Преобразователь частотный.

Выпрямитель

UF

UD

V

Приборы электровакуумные и полупроводниковые

Диод, стабилитрон

VD

Прибор электровакуумный

VL

Транзистор

VT

Тиристор

VS

W

Линия и элементы СВЧ

Линия электропередачи

W

Ответвитель

Короткозамыкатель

Вентиль

WS

Антенны

Трансформатор, фазовращатель

WT

Аттенюатор

WU

Антенна

WA

Х

Соединения контактные

Токосъёмник, контакт скользящий

XA

Штырь

XP

Гнездо

XS

Соединение разборное

XT

Соединитель высокочастотный

XW

Y

Устройства механические с электромагнитным приводом

Электромагнит включения

YAС

Электромагнит отключения

YАТ

Муфта с электромагнитным приводом

YC

Электромагнитный патрон или плита

YH

Z

Устройства конечные, фильтры, ограничители

Ограничитель

ZL

Фильтр кварцевый

ZQ

Обозначение электрических элементов на схемах

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

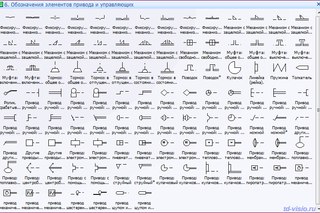

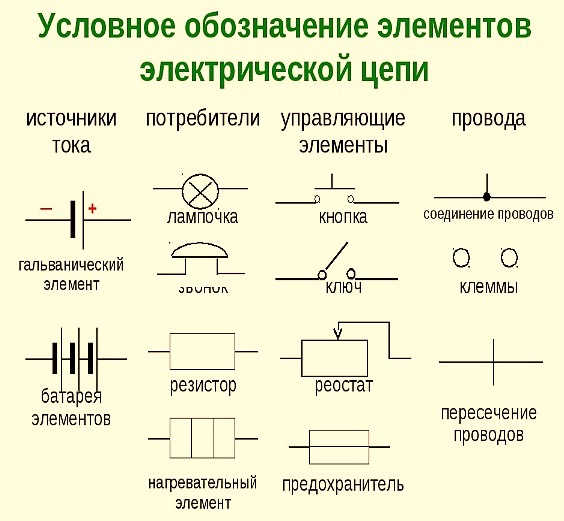

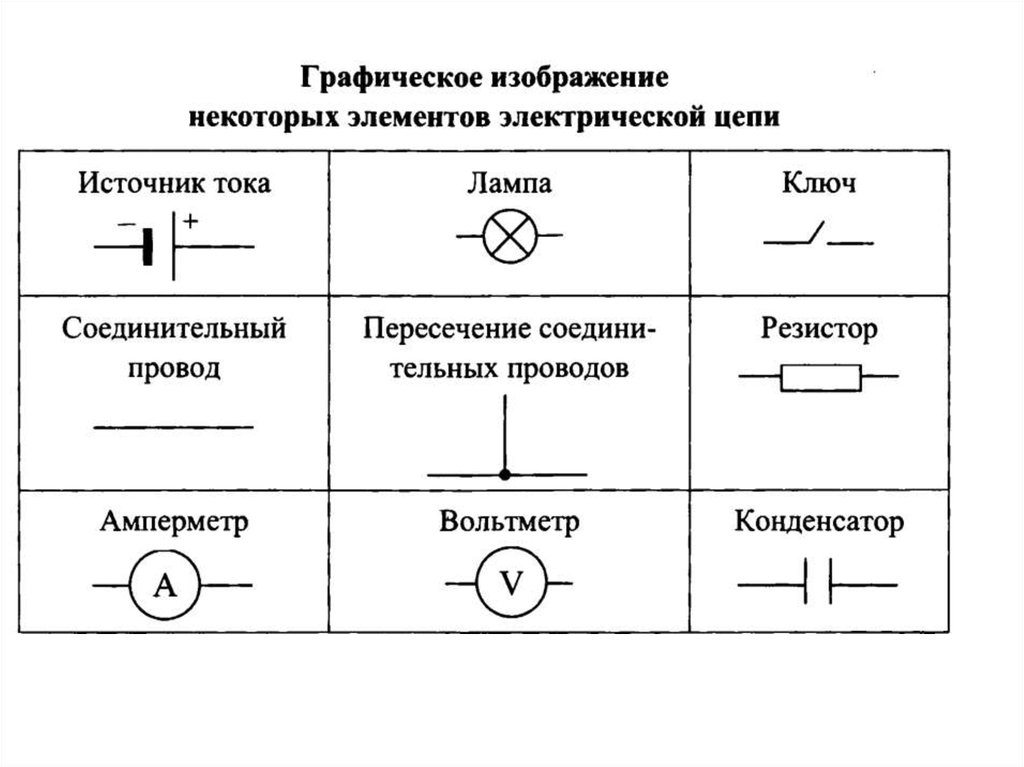

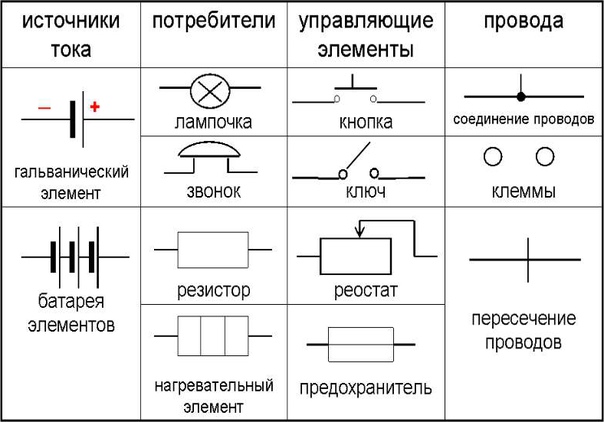

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Номер Название Изображение на схеме
1 Автоматический выключатель (автомат)

2 Рубильник (выключатель нагрузки)

3 Тепловое реле (защита от перегрева)

4 УЗО (устройство защитного отключения)

5 Дифференциальный автомат (дифавтомат)

6 Предохранитель

7 Выключатель (рубильник) с предохранителем

8 Автоматический выключатель со встроенным тепловым реле (для защиты двигателя)

9 Трансформатор тока

10 Трансформатор напряжения

11 Счетчик электроэнергии

12 Частотный преобразователь

13 Кнопка с автоматическим размыканием контактов после нажатия

14 Кнопка с размыканием контактов при повторном нажатии

15 Кнопка со специальным переключателем для отключения (стоп, например)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т. д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Номер Название Обозначение электрических элементов на схемах
1 Фазный проводник

2 Нейтраль (нулевой рабочий) N

3 Защитный проводник («земля») PE

4 Объединенные защитный и нулевой проводники PEN

5 Линия электрической связи, шины

6 Шина (если ее необходимо выделить)

7 Отводы от шин (сделаны при помощи пайки)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка.

Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.

д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

  Название элемента электрической схемы Буквенное обозначение
1 Выключатель, контролер, переключатель В
2 Электрогенератор Г
3 Диод Д
4 Выпрямитель Вп
5 Звуковая сигнализация (звонок, сирена) Зв
6 Кнопка Кн
7 Лампа накаливания Л
8 Электрический двигатель М
9 Предохранитель Пр
10
Контактор, магнитный пускатель К
11 Реле Р
12 Трансформатор (автотрансформатор) Тр
13 Штепсельный разъем Ш
14 Электромагнит Эм
15 Резистор R
16 Конденсатор С
17 Катушка индуктивности L
18 Кнопка управления Ку
19 Конечный выключатель Кв
20 Дроссель Др
21 Телефон Т
22 Микрофон Мк
23 Громкоговоритель Гр
24 Батарея (гальванический элемент) Б
25 Главный двигатель Дг
26 Двигатель насоса охлаждения До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

  • реле тока — РТ;
  • мощности — РМ;
  • напряжения — РН;
  • времени — РВ;
  • сопротивления — РС;
  • указательное — РУ;
  • промежуточное — РП;
  • газовое — РГ;
  • с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах.  Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Самые лучшие посты

ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА КОММУТАЦИОННЫЕ
И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2. 755-87
(CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
В ЭЛЕКТРИЧЕСКИХ СХЕМАХ.

УСТРОЙСТВА КОММУТАЦИОННЫЕ
И КОНТАКТНЫЕ СОЕДИНЕНИЯ

Unified system for design documentation.

Graphic designations in diagrams.

Commutational devices and contact connections

ГОСТ
2.755-87

(CT СЭВ 5720-86)

Дата введения 01.01. 88

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.

Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки.

Условные графические обозначения механических связей, приводов и приспособлений — по ГОСТ 2.721.

Условные графические обозначения воспринимающих частей электромеханических устройств - по ГОСТ 2.756.

Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении.

1. Общие правила построения обозначений контактов.

1.1. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена.

1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1.3. Для изображения основных (базовых) функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении:

1) замыкающих

2) размыкающих

3) переключающих

4) переключающих с нейтральным центральным положением

1.4. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

Таблица 1

Наименование

Обозначение

1. Функция контактора

2. Функция выключателя

3. Функция разъединителя

4. Функция выключателя-разъединителя

5. Автоматическое срабатывание

6. Функция путевого или концевого выключателя

7. Самовозврат

8. Отсутствие самовозврата

9. Дугогашение

Примечание . Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 - на подвижных контакт-деталях.

2. Примеры построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

Наименование

Обозначение

1. Контакт коммутационного устройства:

1) переключающий без размыкания цепи (мостовой)

2) с двойным замыканием

3) с двойным размыканием

2. Контакт импульсный замыкающий:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

3. Контакт импульсный размыкающий:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:

1) замыкающий

2) размыкающий

5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:

1) замыкающий

2) размыкающий

6. Контакт без самовозврата:

1) замыкающий

2) размыкающий

7. Контакт с самовозвратом:

1) замыкающий

2) размыкающий

8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения

9. Контакт контактора:

1) замыкающий

2) размыкающий

3) замыкающий дугогасительный

4) размыкающий дугогасительный

5) замыкающий с автоматическим срабатыванием

10. Контакт выключателя

11. Контакт разъединителя

12. Контакт выключателя-разъединителя

13. Контакт концевого выключателя:

1) замыкающий

2) размыкающий

14. Контакт, чувствительный к температуре (термоконтакт):

1) замыкающий

2) размыкающий

15. Контакт замыкающий с замедлением, действующим:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

16. Контакт размыкающий с замедлением, действующим:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

Примечание к пп. 15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств приведены в табл. 3.

Таблица 3

Наименование

Обозначение

1. Контакт замыкающий выключателя:

1) однополюсный

Однолинейное

Многолинейное

2) трехполюсный

2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока

3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:

1) автоматически

2) посредством вторичного нажатия кнопки

3) посредством вытягивания кнопки

4) посредством отдельного привода (пример нажатия кнопки-сброс)

4. Разъединитель трехполюсный

5. Выключатель-разъединитель трехполюсный

6. Выключатель ручной

7. Выключатель электромагнитный (реле)

8. Выключатель концевой с двумя отдельными цепями

9. Выключатель термический саморегулирующий

Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом

10. Выключатель инерционный

11. Переключатель ртутный трехконечный

4. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. 4.

Таблица 4

Наименование

Обозначение

1. Переключатель однополюсный многопозиционный (пример шестипозиционного)

Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)

2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем

3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции

4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную

5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции

6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию

7. Переключатель двухполюсный, четырехпозиционный

8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса

9. Переключатель многопозиционный независимых цепей (пример шести цепей)

Примечания к пп. 1 — 9:

1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:

1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно

2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1

2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи

10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов:

1) общее обозначение

(пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F)

2) обозначение, составленное согласно конструкции

11. Переключатель двухполюсный, трехпозиционный с нейтральным положением

12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5. Обозначения контактов контактных соединений приведены в табл. 5.

Таблица 5

Наименование

Обозначение

1. Контакт контактного соединения:

1) разъемного соединения:

— штырь

— гнездо

2) разборного соединения

3) неразборного соединения

2. Контакт скользящий:

1) по линейной токопроводящей поверхности

2) по нескольким линейным токопроводящим поверхностям

3) по кольцевой токопроводящей поверхности

4) по нескольким кольцевым токопроводящим поверхностям

Примечание . При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

Наименование

Обозначение

1. Соединение контактное разъемное

2. Соединение контактное разъемное четырехпроводное

3. Штырь четырехпроводного контактного разъемного соединения

4. Гнездо четырехпроводного контактного разъемного соединения

Примечание . В пп. 2 - 4 цифры внутри прямоугольников обозначают номера контактов

5. Соединение контактное разъемное коаксиальное

6. Перемычки контактные

Примечание. Вид связи см. табл. 5 , п. 1.

7. Колодка зажимов

Примечание . Для указания видов контактных соединений допускается применять следующие обозначения:

1) колодки с разборными контактами

2) колодки с разборными и неразборными контактами

8. Перемычка коммутационная:

1) на размыкание

2) с выведенным штырем

3) с выведенным гнездом

4) на переключение

9. Соединение с защитным контактом

7. Обозначения элементов искателей приведены в табл. 7.

Таблица 7

Наименование

Обозначение

1. Щетка искателя с размыканием цепи при переключении

2. Щетка искателя без размыкания цепи при переключении

3. Контакт (выход) поля искателя

4. Группа контактов (выходов) поля искателя

5. Поле искателя контактное

6. Поле искателя контактное с исходным положением

Примечание. Обозначение исходного положения применяют при необходимости

7. Поле искателя контактное с изображением контактов (выходов)

8. Поле искателя с изображением групп контактов (выходов)

8. Примеры построения обозначений искателей приведены в табл. 8.

Таблица 8

Наименование

Обозначение

1. Искатель с одним движением без возврата щеток в исходное положение

2. Искатель с одним движением с возвратом щеток в исходное положение.

Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение

3. Искатель с двумя движениями с возвратом щеток в исходное положение

4. Искатель релейный

5. Искатель моторный с возвратом в исходное положение

6. Искатель моторный с двумя движениями, приводимый в движение общим мотором

7. Искатель с изображением контактов (выходов) с одним движением без возврата щеток в исходное положение:

1) с размыканием цепи при переключении

2) без размыкания цепи при переключении

8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:

1) с размыканием цепи при переключении

2) без размыкания цепи при переключении

9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)

10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример 10 шагов вынужденного и 20 шагов свободного искания)

11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде

12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример, двумя)

Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример, положение 7)

9. Обозначения многократных координатных соединителей приведены в табл. 9.

Таблица 9

Наименование

Обозначение

1. Соединитель координатный многократный.

Общее обозначение

2. Соединитель координатный многократный в четырехпроводном тракте

3. Вертикаль многократного координатного соединителя

Примечание. Порядок нумерации выходов допускается изменять

4. Вертикаль многократного координатного соединителя с m выходами

5. Соединитель координатный многократный с n вертикалями и с m выходами в каждой вертикали

Примечание. Допускается упрощенное обозначение: n — число вертикали, m — число выходов в каждой вертикали

ПРИЛОЖЕНИЕ

Справочное

Размеры (в модульной сетке) основных условных графических обозначений приведены в табл. 10.

Таблица 10

Наименование

Обозначение

1. Контакт коммутационного устройства

1) замыкающий

2) размыкающий

3) переключающий

2. Контакт импульсный замыкающий при срабатывании и возврате

3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса

4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П.А. Шалаев, С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.10.87 № 4033

3. Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта 7 табл. 1) и ГОСТ 2.755-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.721-74

Вводная часть

ГОСТ 2.756-76

Вводная часть

6. ПЕРЕИЗДАНИЕ. Октябрь 1997 г.

ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА КОММУТАЦИОННЫЕ
И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2.755-87
(CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
В ЭЛЕКТРИЧЕСКИХ СХЕМАХ.

УСТРОЙСТВА КОММУТАЦИОННЫЕ
И КОНТАКТНЫЕ СОЕДИНЕНИЯ

Unified system for design documentation.

Graphic designations in diagrams.

Commutational devices and contact connections

ГОСТ
2.755-87

(CT СЭВ 5720-86)

Дата введения 01.01.88

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.

Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки.

Условные графические обозначения механических связей, приводов и приспособлений — по ГОСТ 2.721.

Условные графические обозначения воспринимающих частей электромеханических устройств - по ГОСТ 2.756.

Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении.

1. Общие правила построения обозначений контактов.

1.1. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена.

1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1.3. Для изображения основных (базовых) функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении:

1) замыкающих

2) размыкающих

3) переключающих

4) переключающих с нейтральным центральным положением

1.4. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

Таблица 1

Наименование

Обозначение

1. Функция контактора

2. Функция выключателя

3. Функция разъединителя

4. Функция выключателя-разъединителя

5. Автоматическое срабатывание

6. Функция путевого или концевого выключателя

7. Самовозврат

8. Отсутствие самовозврата

9. Дугогашение

Примечание . Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 - на подвижных контакт-деталях.

2. Примеры построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

Наименование

Обозначение

1. Контакт коммутационного устройства:

1) переключающий без размыкания цепи (мостовой)

2) с двойным замыканием

3) с двойным размыканием

2. Контакт импульсный замыкающий:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

3. Контакт импульсный размыкающий:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:

1) замыкающий

2) размыкающий

5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:

1) замыкающий

2) размыкающий

6. Контакт без самовозврата:

1) замыкающий

2) размыкающий

7. Контакт с самовозвратом:

1) замыкающий

2) размыкающий

8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения

9. Контакт контактора:

1) замыкающий

2) размыкающий

3) замыкающий дугогасительный

4) размыкающий дугогасительный

5) замыкающий с автоматическим срабатыванием

10. Контакт выключателя

11. Контакт разъединителя

12. Контакт выключателя-разъединителя

13. Контакт концевого выключателя:

1) замыкающий

2) размыкающий

14. Контакт, чувствительный к температуре (термоконтакт):

1) замыкающий

2) размыкающий

15. Контакт замыкающий с замедлением, действующим:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

16. Контакт размыкающий с замедлением, действующим:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

Примечание к пп. 15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств приведены в табл. 3.

Таблица 3

Наименование

Обозначение

1. Контакт замыкающий выключателя:

1) однополюсный

Однолинейное

Многолинейное

2) трехполюсный

2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока

3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:

1) автоматически

2) посредством вторичного нажатия кнопки

3) посредством вытягивания кнопки

4) посредством отдельного привода (пример нажатия кнопки-сброс)

4. Разъединитель трехполюсный

5. Выключатель-разъединитель трехполюсный

6. Выключатель ручной

7. Выключатель электромагнитный (реле)

8. Выключатель концевой с двумя отдельными цепями

9. Выключатель термический саморегулирующий

Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом

10. Выключатель инерционный

11. Переключатель ртутный трехконечный

4. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. 4.

Таблица 4

Наименование

Обозначение

1. Переключатель однополюсный многопозиционный (пример шестипозиционного)

Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)

2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем

3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции

4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную

5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции

6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию

7. Переключатель двухполюсный, четырехпозиционный

8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса

9. Переключатель многопозиционный независимых цепей (пример шести цепей)

Примечания к пп. 1 — 9:

1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:

1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно

2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1

2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи

10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов:

1) общее обозначение

(пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F)

2) обозначение, составленное согласно конструкции

11. Переключатель двухполюсный, трехпозиционный с нейтральным положением

12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5. Обозначения контактов контактных соединений приведены в табл. 5.

Таблица 5

Наименование

Обозначение

1. Контакт контактного соединения:

1) разъемного соединения:

— штырь

— гнездо

2) разборного соединения

3) неразборного соединения

2. Контакт скользящий:

1) по линейной токопроводящей поверхности

2) по нескольким линейным токопроводящим поверхностям

3) по кольцевой токопроводящей поверхности

4) по нескольким кольцевым токопроводящим поверхностям

Примечание . При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

Наименование

Обозначение

1. Соединение контактное разъемное

2. Соединение контактное разъемное четырехпроводное

3. Штырь четырехпроводного контактного разъемного соединения

4. Гнездо четырехпроводного контактного разъемного соединения

Примечание . В пп. 2 - 4 цифры внутри прямоугольников обозначают номера контактов

5. Соединение контактное разъемное коаксиальное

6. Перемычки контактные

Примечание. Вид связи см. табл. 5 , п. 1.

7. Колодка зажимов

Примечание . Для указания видов контактных соединений допускается применять следующие обозначения:

1) колодки с разборными контактами

2) колодки с разборными и неразборными контактами

8. Перемычка коммутационная:

1) на размыкание

2) с выведенным штырем

3) с выведенным гнездом

4) на переключение

9. Соединение с защитным контактом

7. Обозначения элементов искателей приведены в табл. 7.

Таблица 7

Наименование

Обозначение

1. Щетка искателя с размыканием цепи при переключении

2. Щетка искателя без размыкания цепи при переключении

3. Контакт (выход) поля искателя

4. Группа контактов (выходов) поля искателя

5. Поле искателя контактное

6. Поле искателя контактное с исходным положением

Примечание. Обозначение исходного положения применяют при необходимости

7. Поле искателя контактное с изображением контактов (выходов)

8. Поле искателя с изображением групп контактов (выходов)

8. Примеры построения обозначений искателей приведены в табл. 8.

Таблица 8

Наименование

Обозначение

1. Искатель с одним движением без возврата щеток в исходное положение

2. Искатель с одним движением с возвратом щеток в исходное положение.

Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение

3. Искатель с двумя движениями с возвратом щеток в исходное положение

4. Искатель релейный

5. Искатель моторный с возвратом в исходное положение

6. Искатель моторный с двумя движениями, приводимый в движение общим мотором

7. Искатель с изображением контактов (выходов) с одним движением без возврата щеток в исходное положение:

1) с размыканием цепи при переключении

2) без размыкания цепи при переключении

8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:

1) с размыканием цепи при переключении

2) без размыкания цепи при переключении

9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)

10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример 10 шагов вынужденного и 20 шагов свободного искания)

11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде

12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример, двумя)

Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример, положение 7)

9. Обозначения многократных координатных соединителей приведены в табл. 9.

Таблица 9

Наименование

Обозначение

1. Соединитель координатный многократный.

Общее обозначение

2. Соединитель координатный многократный в четырехпроводном тракте

3. Вертикаль многократного координатного соединителя

Примечание. Порядок нумерации выходов допускается изменять

4. Вертикаль многократного координатного соединителя с m выходами

5. Соединитель координатный многократный с n вертикалями и с m выходами в каждой вертикали

Примечание. Допускается упрощенное обозначение: n — число вертикали, m — число выходов в каждой вертикали

ПРИЛОЖЕНИЕ

Справочное

Размеры (в модульной сетке) основных условных графических обозначений приведены в табл. 10.

Таблица 10

Наименование

Обозначение

1. Контакт коммутационного устройства

1) замыкающий

2) размыкающий

3) переключающий

2. Контакт импульсный замыкающий при срабатывании и возврате

3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса

4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П.А. Шалаев, С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.10.87 № 4033

3. Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта 7 табл. 1) и ГОСТ 2.755-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.721-74

Вводная часть

ГОСТ 2.756-76

Вводная часть

6. ПЕРЕИЗДАНИЕ. Октябрь 1997 г.

Обозначения в графических схемах. Часть 2

Для удобства воспользуйтесь поиском, это комбинация клавиш Ctr+F

Таблица 6 (г):

Наименование Обозначение
1. Постоянный ток, основное обозначение
Примечание. Если невозможно использовать основное обозначение, то используют следующее обозначение
2. Полярность постоянного тока:
а) положительная
б) отрицательная
3. m проводная линия постоянного тока напряжением U, например:
а) двухпроводная линия постоянного тока напряжением 110 В
б) трёхпроводжная линия постоянного тока, включая средний провод, напряжением 110 В между каждым внешним проводником и средним проводом 220 В — между внешними проводниками
4. Переменный ток, основное обозначение
Примечание. Допускается справа от обозначения переменного тока указывать величину частоты, например переменного тока частотой 10 кГц
5. Переменный ток с числом фаз m, частотой f, например переменный трёхфазный ток частотой 50 Гц
6. Переменный ток числом фаз m, частотой f, напряжением U, например:
а) переменный ток, трёхфазный, частотой 50 Гц, напряжением 220 В
б) переменный ток, трёхфазный, четырёхпроводная линия (три провода, нейтраль) частотой 50 Гц,напряжением 220/380 В
в)переменный ток, трёхфазный, пятипроводная линия (три провода фаз, нейтраль, один провод защитный с заземлением) частотой 50 Гц, напряжением 220/380 В
г) переменный ток, трёхфазный, четырёхпроводная линия (три провода фаз, один защитный провод с заземлением, выполняющий функцию нейтрали) частотой 50 Гц, напряжением 220/380 В
7. Частоты переменного тока (основные обозначения):
а) промышленные
б) звуковые
в) ультразвуковые и радиочастоты
г) сверхвысокие
8. Постоянный и переменный ток
9. Пульсирующий ток

Таблица 6 (д)

Наименование Обозначение
1. Однофазная обмотка с двумя выводами
2. Однофазная обмотка с выводом от средней точки
3. Две однофазные обмотки, каждая из которых с двумя выводами
4. Три однофазные обмотки, каждая из которых с двумя выводами
5. m однофазных обмоток, каждая из которых с двумя выводами
6. Двухфазная обмотка с раздельными фазами
7. Трёхфазная обмотка с раздельными фазами
8. Многофазная обмотка n с числом раздельных фаз m.
Примечание. к пп. 6-8. Обозначения применяются для обмоток с раздельными фазами, для которых допускаются различные способы внешних соединений
9. Двухфазная трёхпроводная обмотка
10. Двухфазная четырёхпроводная обмотка
11. Двух-трёхфазная обмотка Т-образного соединения (обмотка Скотта)
12. Трёхфазная обмотка V-образного соединения двух фаз в открытый треугольник
Примечание. Допускается указывать угол, под которым включены обмотки, например под углами 60 и 120 градусов
13. Трёхфазная обмотка, соединённая в звезду
14. Трёхфазная обмотка, соединённая в звезду, с выведенной нейтралью
15. Трёхфазная обмотка, соединённая в звезду, с выведенной заземлённой нейтралью
16. Трёхфазная обмотка, соединённая в треугольник
17. Трёхфазная обмотка, соединённая в разомкнутый треугольник
18. Трёхфазная обмотка, соединённая в зигзаг
19. Трёхфазная обмотка, соединённая в зигзаг, с выведенной нейтралью
20. Четырёхфазная обмотка
21. Четырёхфазная обмотка с выводом от средней точки
22. Шестифазная обмотка , соединённая в звезду
23. Шестифазная обмотка , соединённая в звезду, с выводом от средней точки
24. Шестифазная обмотка , соединённая в двойную звезду
25. Шестифазная обмотка , соединённая в две обратные звезды
26. Шестифазная обмотка , соединённая в две обратные звезды, с раздельными выводами от средних точек
27. Шестифазная обмотка , соединённая в два треугольника
28. Шестифазная обмотка , соединённая в шестиугольник
29. Шестифазная обмотка , соединённая в двойной зигзаг
30. Шестифазная обмотка , соединённая в двойной зигзаг, с выводом от средней точки

Таблица 6 (е)

Таблица 6 (ж)

Таблица 6 (з)

Таблица 6 (и)

Таблица 6 (к)

Таблица 6 (л)

Таблица 6 (м)

Таблица 6 (н)

Таблица 7

ПРИЛОЖЕНИЕ 1:
Термины, применяемые в стандарте, и их пояснения

Термин Пояснение
Электрическая связь Проводящая среда, электрически соединяющая группу точек электрического соединения (электрических контактов)
Линия электрической связи Условное графическое обозначение электрической связи, показывающее путь прохождения тока.
Примечание. Линия электрической связи не даёт информации о проводах (кабелях, шинах), осуществляющих данную электрическую связь
Ответвление линии электрической связи Условное изображение электрического узла, в котором происходит сложение и вычитание токов.
Примечание. Ответвления линий электрической связи не дают информации о реальных электрических контактах, соединённых данной электрической связью
Линия групповой связи Линия, условно изображающая группу линий электрической связи (проводов, кабелей, шин), следующих на схеме в одном направлении.
Графическое слияние линий электрической связи (проводов, кабелей, шин) Упрощённое изображение нескольких электрически не соедиинённых линий связи ( проводов, кабелей, шин), использующих линию групповой связи.

ПРИЛОЖЕНИЕ 2:
Размеры (в модульной сетке) основных условных графических обозначений

Предыдущая статьяУсловные обозначения в графических схемах. Часть 1.Следующая статьяРезисторы. Цветовая маркировка

Обозначение обогревателя на электрической схеме

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е – ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Создание электрических схем. Идентификация элементов электрических цепей.

Создание электрических схем. Идентификация элементов электрических цепей. Главная & nbsp Назад & nbsp
Эта страница переведена с оригинала с помощью переводчика Google.

Введение.

Чтение и рисование схем является неотъемлемой частью промышленного инженера. Стандарты подготовки схем и графического отображения элементов широко применялись в СССР и других странах.Основой здесь стала единая система конструкторской документации ЕСКД. В этой статье я хочу представить основные принципы и искусство рисования схем. В то же время обращаем ваше внимание, что это не описание стандартов, я хотел бы познакомить с практикой, которая используется при обозначении элементов и выработке качественных концепций.

1. Художественный рисунок электрических схем.

Хорошей стратегии недостаточно. Создавать хорошую схему долго и скучно, потому что всегда нужно помнить, что вы создаете схему для человека, а не просто описывает устройство по определенному стандарту.Большинство схем, которые были созданы ЕСКД, конструкторами и инженерами, просто некрасивы. Так я называю разработку концепт-арта. Мастерски созданная схема значительно упрощает работу с устройством. Поэтому советую перерисовать схему устройства, которое вы обслуживаете время.

    Основа понятий:
  • Схема нужен человек, а не прибор;
  • Должен быть баланс между детализацией и удобочитаемостью;
  • Быть графически выделенным сущностью устройства и значимостью определенных участков;
  • Взгляд на диаграмму должен показать четкий путь его основных функций

2.Де-факто основные типы промышленных электрических цепей.

    Мы использовали два типа представления электрических цепей:
  • большая схема устройства (на огромном листе), со списками и прочими атрибутами ЕСКД.
  • Альбом схем А4 c много листов (иногда 100 и более страниц)

Первый тип характерен для советского периода и компаний, которые работают по старинке. Такая схема подходит не по всем параметрам. Главное найти большую плоскость, на которой ее можно будет разложить.Через некоторое время она станет совершенно бесполезной, но взять ее копию довольно сложно. Предоставить понятное устройство по такой схеме не представляется возможным. Удивляет настойчивость некоторых крупных предприятий, которые продолжают выпускать подобные схемы. Второй тип более современный и активно применяется, особенно в импортном оборудовании. Недостатком этих схем является то, что процедура просто переворачивает эту схему. Большинство просто рисуют отдельно каждый элемент схемы на отдельном листе, а элементы связи показывают ссылки на страницы и сигналы.Более продвинутые производители изобразили на отдельных листах как минимум цепочку средств промышленной безопасности.

Если вы получили новый автомат, советую сразу нарисовать схему блока станка со всеми элементами, это существенно сократит время вывода техники из ступора. Схемы, в которых соблюдается баланс малого и большого (важно и не важно), очень мало, производитель не заморачивался.

3 Правила электрических схем.

    Основные правила изготовления электрических цепей:
  • Разделите функции устройства:
    • Мощность
    • Замки цепные
    • Концевые устройства ввода и передачи сигналов на контроллер
    • Конечные устройства вывода и сигналы к ним от контроллера
    • Критическое электронное устройство
    • Обмен данными с другим оборудованием
  • Хорошо, если получится изобразить эти детали на отдельных листах
  • Схема светофора никогда! должно быть слева направо.То есть входные оконечные устройства должны быть в левой части схемы, а выходные оконечные устройства — в правой части схемы. (Это относится к каждому отдельному предмету)
  • Электропитание в концепции должно идти сверху вниз! То есть высота схемы соответствует большему потенциалу напряжения. (Это относится к каждому отдельному предмету)
  • Не перегружать цепь, соединяющую провода, основная цель — показать путь входных информационных сигналов в их движении к решателю (или решателю к исполнительным конечным устройствам).Никакие основные сигналы для этой части предпочтительно обозначают ссылки.
  • Невозможно отобразить некоторые элементы схемы для улучшения читабельности, внесение менее значимых элементов на отдельные листы.

Рис.1 Принципиальная схема AON (часть ввода / вывода)

Вот, например, часть схемы AON, вот входные и выходные сигналы и способ их движения. Микропроцессорная часть устройства специально не показана, она находится на отдельном листе.И сигналы микропроцессора показывают из автобуса. В целом покрышка этой схемы и детали микропроцессора связаны, хотя это несколько противоречит ЕСКД, но сразу все понятно, что где и как.

4. Графическое представление подключений.

В электрических схемах существуют различия между разными отраслями в изображении отдельных элементов. В изображении элементов схемы есть традиции.

    Можно выделить традиционные схемы:
  • Схемы аналоговые и цифровые устройства
  • Схема промышленного оборудования
  • Схема электроснабжения и освещения

Дальнейшее описание основано на схемах для аналоговых и цифровых устройств. Планы электрического и промышленного оборудования мы рассматриваем отдельно.

4.1 Разъемы.

Каждая проводная шина должна иметь собственное имя.Все провода в шине с одинаковыми названиями считаются одним проводом.

4.2 Подключение с помощью общих проводов.

Связаны все сигналы от одних и тех же изображений и слов. Используйте эти знаки для облегчения графического изображения. Причем для силовых проводов соблюдается правило: «ток должен течь сверху вниз».

4.3 Специальные маркировочные составы.

Для обозначения свойств соединений используются специальные обозначения.

5. Обозначение элементов электрических цепей.

Каждый элемент электрической цепи обозначается буквенно-цифровым кодом. Вариантов знаков много, здесь цитирую самый распространенный, который соответствует ГОСТ 2.710-81 (СТ СЭВ 6300-88)

    Правила относятся к элементам схемы:
  • Обозначение элемента наносится над его изображением, хотя обозначение допустимо наносить справа от элемента или даже там, где есть свободное место;
  • Элемент Value применяется под элементом изображения или разрешен под именем элемента. -6 F в мкФ с обозначением строчными буквами мк.
    Но преобладает практика маркировки номиналов конденсаторов следующим образом: Номинал
  • без запятой — пФ (100 — 100 пФ)
  • номинал с запятой — mf (0,1 — 0,1 mf)

В некоторых схемах используется для резисторов (но это не правильно)

Для обозначения типа элемента закодированы заглавными латинскими буквами

Первая буква в обязательном и определяет тип элемента, вторая буква разбивает тип элементов для подмножества.

    A — Устройство (общее обозначение)
    B — Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые либо многоразрядные преобразователи или датчики для инструкции или измерений.
  • BA-спикер
  • BB-магнитострикционный элемент
  • BC-сельсин датчик
  • Детекторы BD-излучения
  • БЕ-сельсин ресивер
  • BF-Phone (капсула)
  • BK-Датчик тепла
  • BL-Фотоэлемент
  • BM-Микрофон
  • Датчик давления BP
  • BQ-пьезо
  • BR-датчик скорости (тахогенератор)
  • BS-Пикап
  • BV-датчик скорости
    -Схемы интегральные, микро-
  • DA-схема интегрированного аналога
  • DD-Интегральные схемы, цифровые, логический элемент
  • DS-Storage Информация
  • Устройство задержки DT
    Э-элементы разные
  • EK-нагревательный элемент
  • EL-лампа освещения
  • ET-пиропатрон
    F-разрядники, предохранители, защитные устройства
  • FA-дискретный элемент защиты по току мгновенного действия
  • FP-дискретный элемент защиты по токовой инерции
  • FU-предохранитель предохранитель
  • FV-дискретный элемент защиты напряжения разрядника
    G-генераторы, силовые
  • ГБ-аккумулятор
    H-индикаторы и сигнальные устройства
  • HA-устройство сигнализации
  • HG-разрядный светодиод
  • HL-световая сигнализация
    К-реле, контакторы, пускатели
  • KA-переключатель тока
  • Реле направления КН
  • Реле электротермические КК
  • КМ-контактор, магнитный пускатель
  • KT-реле
  • Реле напряжения кВ
    L-индукторы, дроссели
  • LL-дроссель люминесцентный светильник
    -приборы, измерительное оборудование.Запись. Комбинация использования полиэтилена не допускается.
  • PA-амперметр
  • ПК-счетчик импульсов
  • PF-Симометр
  • ПИ-счетчик активной энергии
  • Счетчик реактивной энергии ПК
  • ПР-Омметр
  • ПС-записывающее устройство
  • ПТ-часы, измеряющие продолжительность
  • PV-вольтметр
  • PW-ваттметр
    Q-переключатели и автоматические выключатели в силовые цепи (блоки питания, силовое оборудование и т.)
  • QF-автоматические выключатели
  • QK-замыкание
  • QS-Разъединитель
    R-резисторы
  • РК-Термистор
  • RP-потенциометр
  • RS-шунтовый измерительный
  • RU-Варистор
    S-коммутирующие устройства в цепях управления, сигнализации и измерения. Запись. Обозначение SF применяется для устройств, не имеющих контактов силовых цепей.
  • SA-переключатель или переключатель
  • SB-переключатель кнопочный
  • SF-выключатели
  • SL-переключатели, запускающие уровень
  • SP-переключатели, срабатывающие по давлению
  • SQ-переключатели, запускающие положение (трек)
  • SR-переключатели, срабатывающие по частоте вращения
  • SK-переключатели, срабатывающие по температуре
    Т-трансформаторы, авто
  • TA-CT
  • TS-Стабилизатор электромагнитный
  • Трансформатор напряжения ТВ
    Связь с U-устройством.Преобразователи электрических величин в электрические
  • UB-Модулятор
  • УР-Демодулятор
  • UI-дискриминатор
  • УЗ-преобразователь частоты, инвертор, генератор частоты, выпрямитель
    В — электровакуумные приборы и полупроводники
  • VD-диод, диод
  • Регулятор напряжения VL-unit
  • VT-Транзистор
  • VS-Тиристор
    W-линии и компоненты СВЧ.Антенны
  • WE-муфта
  • WK-замыкание
  • WS-клапан
  • WT-трансформатор, неоднородность, фазовращатель
  • WU-Att
  • WA-антенна
    X-Links Контакты LI> XA-токоприемник, контактный скользящий
  • XS-гнездо
  • XT-соединение разборное
  • XW-высокочастотный разъем
    Устройства Y-механические с электромагнитным приводом
  • Я-электромагнит
  • YB-тормоз с электромагнитным приводом
  • YC-муфта с электромагнитным приводом
  • YH-Электромагнитный патрон или пластина
    Z-образные фильтры устройства.Терминаторы
  • ZL-ограничитель
  • ZQ-кварцевый фильтр

Автор: Electron18 & nbsp & nbsp
www.softelectro.ru & nbsp & nbsp
2009 & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp
[email protected]


Назад & nbsp Главная & nbsp

Согласование автоматических выключателей — Руководство по электрическому монтажу

Каскадная (или резервная защита)

В методе «каскадирования» используются свойства токоограничивающих автоматических выключателей, позволяющих устанавливать все распределительные устройства, расположенные ниже по потоку, кабели и другие компоненты схемы со значительно более низкими характеристиками, чем это было бы необходимо в противном случае, что упрощает и снижает стоимость установки.

Определение каскадной техники

Ограничивая пиковое значение проходящего через него тока короткого замыкания, токоограничивающий выключатель позволяет использовать во всех цепях после его расположения распределительное устройство и компоненты цепей с гораздо более низкой отключающей способностью при коротком замыкании, а также тепловые и электромеханические. выдерживать возможности, которые иначе были бы необходимы.Уменьшение физических размеров и более низкие требования к производительности приводят к значительной экономии и упрощению монтажных работ. Можно отметить, что, хотя токоограничивающий выключатель оказывает влияние на цепи ниже по потоку, (по-видимому) увеличивая полное сопротивление источника в условиях короткого замыкания, он не имеет такого эффекта ни в каких других условиях; например, при запуске большого двигателя (где очень желательно низкое сопротивление источника). Особенно интересна линейка токоограничивающих автоматических выключателей Compact NSX с мощными ограничивающими характеристиками.

Условия реализации

Как правило, необходимы лабораторные испытания, чтобы гарантировать выполнение условий реализации, требуемых национальными стандартами, и совместимые комбинации коммутационных устройств должны быть предоставлены производителем.

Большинство национальных стандартов допускают каскадную технику при условии, что количество энергии, «пропускаемой» ограничивающим выключателем, меньше энергии, которую все последующие выключатели и компоненты могут выдержать без повреждений.

На практике это можно проверить для выключателей только тестами, проводимыми в лаборатории. Такие испытания проводят производители, которые предоставляют информацию в виде таблиц, чтобы пользователи могли уверенно спроектировать каскадную схему на основе комбинации рекомендуемых типов выключателей. Например, Рисунок h57 показывает возможности каскадирования автоматических выключателей типов iC60, C120 и NG125 при установке после токоограничивающих выключателей Compact NSX 250 N, H или L для 230/400 В или 240/415 В 3 -фазная установка.

Рис. H57 — Пример возможности каскадного подключения в трехфазной сети 230/400 В или 240/415 В

Восходящий выключатель NSX250
В F N H S л
Icu (кА) 25 36 50 70 100 150
Нисходящий CB
Тип Рейтинг (A) Icu (кА) Усиленная отключающая способность (кА)
iDPN [a] 1-40 6 10 10 10 10 10 10
iDPN N [a] 1–16 10 20 20 20 20 20 20
25-40 10 16 16 16 16 16 16
iC60N 0,5-40 10 20 25 30 30 30 30
50-63 10 20 25 25 25 25 25
iC60H 0,5-40 15 25 30 30 30 30 30
50-63 15 25 25 25 25 25 25
iC60L 0,5-25 25 25 30 30 30 30 30
32-40 20 25 30 30 30 30 30
50-63 15 25 25 25 25 25 25
C120N 63-125 10 25 25 25 25 25 25
C120H 63-125 15 25 25 25 25 25 25
NG125N 1-125 25 36 36 36 50 70
NG125H 1-125 36 40 50 70 100
NG125L 1-80 50 50 70 100 150
  1. ^ 1 2 230 В фаза на нейтраль

Преимущества каскадирования

Ограничение тока выгодно для всех нижестоящих цепей, которые управляются соответствующим токоограничивающим выключателем.

Принцип не является ограничивающим, т. Е. Токоограничивающие выключатели могут быть установлены в любой точке установки, где выходные цепи в противном случае имели бы неадекватные характеристики.

Результат:

  • Упрощенный расчет тока короткого замыкания
  • Упрощение, т. Е. Более широкий выбор распределительных устройств и приборов, расположенных ниже по потоку
  • Использование более легких распределительных устройств и приборов с, как следствие, более низкой стоимостью
  • Экономия места, так как легкое оборудование обычно имеет меньший объем

Принципы избирательности

Селективность важна для обеспечения бесперебойного питания и быстрой локализации неисправностей.

Избирательность достигается за счет устройств защиты от перегрузки по току и замыкания на землю, если состояние отказа, возникающее в любой точке установки, устраняется защитным устройством, расположенным непосредственно перед местом повреждения, в то время как все другие защитные устройства остаются неизменными (см. Рисунок h58 ).

Рис. H58 — Принцип селективности

Селективность требуется для установки, питающей критические нагрузки, когда одна неисправность в одной цепи не должна вызывать прерывание питания других цепей.В серии IEC 60364 это обязательно для установки, обеспечивающей услуги безопасности (IEC60364-5-56 2009 560.7.4). Селективность также может требоваться некоторыми местными правилами или для некоторых специальных приложений, например:

  • Медпункт
  • Морской
  • Высотное здание

Селективность настоятельно рекомендуется там, где бесперебойность электроснабжения критична из-за характера нагрузок.

  • Дата-центр
  • Инфраструктура (туннель, аэропорт…)
  • Критический процесс

С точки зрения монтажа: Селективность достигается, когда максимальный ток короткого замыкания в точке установки ниже предела селективности автоматических выключателей, питающих эту точку установки.

Селективность должна проверяться для всех цепей, питаемых от одного источника, и для всех типов неисправностей:

  • Перегрузка
  • Короткое замыкание
  • Замыкание на землю

Когда система может питаться от разных источников (например, от сети или генераторной установки), в обоих случаях необходимо проверять избирательность.

Селективность между двумя автоматическими выключателями может быть

  • Итого: до отключающей способности автоматического выключателя
  • Частично: до указанного значения в соответствии с характеристиками автоматических выключателей Рисунок h59, H50 и H51

Предлагаются различные решения для достижения селективности на основе:

  • Текущий
  • Время
  • Энергия
  • Logic

Рис.h59 — Полная и частичная избирательность

Рис. H50 — Полная селективность между выключателями A и B

Рис. H51 — Частичная селективность между выключателями A и B

Селективность по току

см. (a) из Рисунок H52

Этот метод реализуется путем установки последовательных пороговых значений срабатывания на ступенчатых уровнях от цепей ниже по потоку (более низкие значения) к источнику (более высокие значения).

Селективность может быть полной или частичной, в зависимости от конкретных условий, как указано выше.

Селективность по времени

см. (b) из Рисунок H52

Этот метод реализуется путем настройки отключающих устройств с задержкой по времени, так что последующие реле имеют самое короткое время срабатывания с постепенно увеличивающимися задержками по направлению к источнику. В показанной двухуровневой схеме автоматический выключатель A, расположенный выше по потоку, имеет задержку, достаточную для обеспечения полной селективности с B (например, Masterpact с электронным расцепителем).

Автоматические выключатели категории селективности B предназначены для селективности на основе времени, предел селективности будет кратковременным выдерживаемым значением на входе (Icw)

Селективность на основе комбинации двух предыдущих методов

см. (c) из Рисунок H52

Временная задержка, добавленная к схеме текущего уровня, может улучшить общие характеристики селективности.

Выключатель на входе имеет два порога срабатывания магнитного срабатывания:

  • Im A: магнитное отключение с задержкой или электронное отключение с короткой задержкой
  • Ii: мгновенное отключение

Избирательность полная, если Isc B

Рис. H52 — Селективность по току, Селективность по времени, комбинация обоих

Защита от токов короткого замыкания высокого уровня: селективность на основе уровней энергии дуги

Если кривые зависимости времени от тока наложены, селективность возможна с автоматическим выключателем-ограничителем, если они правильно скоординированы.

Принцип: Когда два автоматических выключателя A и B обнаруживают очень высокий ток короткого замыкания, их контакты размыкаются одновременно. В результате ток сильно ограничен.

  • Очень высокая энергия дуги на уровне B вызывает отключение автоматического выключателя B
  • Тогда энергия дуги ограничена на уровне A и недостаточна для отключения A

Рис. H53 — Селективность на основе энергии

Этот подход требует точного согласования уровней ограничения и уровней энергии отключения.Он реализован в линейке Compact NSX (токоограничивающий автоматический выключатель), а также в серии Compact NSX и acti 9. Это единственное решение, обеспечивающее селективность вплоть до высокого тока короткого замыкания с автоматическим выключателем категории селективности A согласно IEC60947-2.

Рис. H54 — Практический пример селективности на нескольких уровнях с автоматическими выключателями Schneider Electric (с электронными расцепителями)

Селективность повышена за счет каскадирования

Каскадирование между 2 устройствами обычно достигается с помощью отключения автоматического выключателя A, расположенного на входе, чтобы помочь автоматическому выключателю B, расположенному на выходе, отключить ток.По принципу каскадирование противоречит избирательности. Но технология энергоселективности, реализованная в автоматических выключателях Compact NSX, позволяет улучшить отключающую способность выключателей, расположенных ниже по цепи, и сохранить высокую селективность.

Принцип следующий:

  • Следующий ограничительный автоматический выключатель B обнаруживает очень высокий ток короткого замыкания. Отключение происходит очень быстро (<1 мс), а затем ограничивается ток
  • Выключатель A, расположенный на входе, имеет ограниченный ток короткого замыкания по сравнению с его отключающей способностью, но этот ток вызывает отталкивание контактов.В результате напряжение дуги увеличивает ограничение тока. Однако энергии дуги недостаточно для отключения автоматического выключателя. Таким образом, автоматический выключатель A помогает выключателю B отключиться, не срабатывая при этом сам. Предел селективности может быть

выше, чем Icu B, и селективность становится полной при снижении стоимости устройств.

Логическая избирательность или «Блокировка последовательности зон — ZSI»

Возможны схемы селективности, основанные на логических методах, с использованием автоматических выключателей, оборудованных электронными расцепителями, предназначенными для этой цели (Compact, Masterpact) и соединенными с контрольными проводами.

Этот тип селективности может быть достигнут с помощью автоматических выключателей, оснащенных специально разработанными электронными расцепителями (Compact, Masterpact): Logic управляет только функциями кратковременной защиты (Isd, Tsd) и защиты от замыкания на землю (GFP). Избирательность. В частности, функция мгновенной защиты не касается.

Одним из преимуществ этого решения является короткое время отключения, где бы ни находилась неисправность, благодаря автоматическому выключателю категории селективности B.Селективность на основе времени в многоуровневой системе подразумевает длительное время отключения в исходной точке установки.

Настройки автоматических выключателей

  • время задержки: включение временных задержек необходимо, по крайней мере, для автоматического выключателя, получающего вход ZSI (ΔtD1> время отключения без задержки D2 и ΔtD2> время отключения без задержки D3)
  • Пороговые значения
  • : правила для пороговых значений не применяются, но должно соблюдаться естественное каскадирование номиналов защитного устройства (IcrD1> IcrD2> IcrD3).

Примечание : Этот метод обеспечивает селективность даже с автоматическими выключателями аналогичного номинала.

Принципы

Активация функции логической селективности через передачу информации по контрольному проводу:

  • Вход ZSI:
    • низкий уровень (нет отказов на выходе): функция защиты находится в режиме ожидания без временной задержки,
    • высокий уровень (наличие отказов на выходе): соответствующая функция защиты переходит в состояние временной задержки, установленное на устройстве.
  • ZSI выход:
    • низкий уровень: расцепитель не обнаруживает неисправностей и не отправляет приказы,
    • высокий уровень: расцепитель обнаруживает неисправность и отправляет команду.

Эксплуатация

Контрольный провод каскадно соединяет защитные устройства установки (см. Рисунок H55). При возникновении неисправности каждый автоматический выключатель перед неисправностью (обнаружение неисправности) посылает команду (выход высокого уровня) и переводит выключатель цепи выше по потоку на установленную задержку времени (вход высокого уровня).Автоматический выключатель, расположенный чуть выше места повреждения, не получает никаких команд (вход низкого уровня) и, таким образом, срабатывает почти мгновенно.

Рис. H55 — Логическая избирательность.

ГЛАВА 1: ВВЕДЕНИЕ В ДАТЧИКИ | Расширение видения сенсорных материалов

, что чувствительные элементы должны быть линейными и бесшумными; однако при анализе конструкции сенсорной системы необходимо учитывать стоимость дополнительной электроники.

Возможные преимущества концепции интеллектуального датчика:

  • меньшее обслуживание;

  • сокращено время простоя;

  • более высокая надежность;

  • отказоустойчивых систем;

  • адаптируемость для самокалибровки и компенсации;

  • более низкая стоимость;

  • меньший вес;

  • На

    меньше соединений между несколькими датчиками и системами управления; и

  • менее сложная системная архитектура.

Эти преимущества интеллектуальных датчиков зависят от области применения. Распределение обработки сигналов по большой сенсорной системе, безусловно, оправдано для многих приложений, так что каждый сенсор имеет свою собственную калибровку, диагностику неисправностей, обработку сигналов и связь, тем самым создавая иерархическую систему. Нововведения в сенсорной технологии, как правило, позволили объединить большее количество сенсоров в сеть, разработать более точные сенсоры или включить калибровку на кристалле.В целом, новые технологии способствовали повышению производительности за счет повышения эффективности и точности распространения информации и снижения общих затрат. Однако эти улучшения производительности были достигнуты за счет увеличения сложности отдельных сенсорных систем. В настоящее время практическая полезность интеллектуальных датчиков, по-видимому, ограничивается приложениями, в которых требуется очень большое количество датчиков.

РЕЗЮМЕ

Область сенсорной техники чрезвычайно широка, и ее дальнейшее развитие будет включать взаимодействие почти всех научных и технических дисциплин.Основные определения и терминология в этой главе были представлены для обеспечения определенной последовательности в обсуждениях приложений и технологий датчиков, поскольку в определениях и классификациях датчиков существует значительная неоднозначность. В оставшейся части настоящего отчета используется система классификации датчиков, основанная на измеряемой величине или первичной входной переменной. Комитет признает, что альтернативные системы сенсорной таксономии могут быть полезны в определенных обстоятельствах, но для целей настоящего исследования вышеупомянутая схема была принята как наиболее практичный вариант.Чтобы ускорить внедрение новых сенсорных материалов в новые приложения, критически важно, чтобы сообщество сенсорных материалов могло легко определять потребности в зондировании и определять те физические явления, которые могут ощущаться материалами-кандидатами.

Определения терминов «датчик», «сенсорный элемент» и «сенсорная система», приведенные выше, были приняты комитетом для облегчения последовательного и последовательного анализа сенсорных технологий. Многие современные «сенсоры» на самом деле являются сенсорными системами, включающими в себя некоторую форму обработки сигналов.Интеграция функций датчиков в систему «черный ящик», техническая сложность которой эффективно скрыта от пользователя, является растущей тенденцией в разработке датчиков. Особый интерес представляет концепция интеллектуального измерения, которая создает новые возможности для использования новых материалов в датчиках. , например, сняв ограничение на то, что сенсорные элементы должны быть линейными и бесшумными (хотя рентабельность такого подхода будет зависеть от области применения). Поскольку современные сенсоры включают в себя гораздо больше, чем просто трансдукционный материал, существует множество возможностей для внедрения новые материалы в сенсорных системах, хотя в этом отчете основное внимание уделяется материалам преобразователей.

ССЫЛКИ

Gimzewski, J.K., C. Gerber, and E. Meyer. 1994. Наблюдения за химической реакцией с помощью микромеханического датчика. Письма по химической физике 217 (5/6): 589.

Göpel, W., J. Hesse, J.N. Земель, ред. 1989. Датчики: всесторонний обзор, Vol. 1. Нью-Йорк: ВЧ.


Инструментальное общество Америки. 1975. Номенклатура и терминология электрических преобразователей. Стандарт ANSI MC6.1. Research Triangle Park, Северная Каролина: Инструментальное общество Америки.


Лев, К.С. 1969. Преобразователи — проблемы и перспективы. IEEE Transactions по промышленной электронике 16 (1): 2–5.


Миддлхук С., Д.Дж.У. Ноорлаг. 1982. Трехмерное изображение входных и выходных преобразователей. Датчики и исполнительные механизмы 2 (1): 29–41.


Датчики. 1992. 1993 Руководство покупателя. Датчики: журнал машинного восприятия 9 (12).

Список электронных конфигураций элементов

Электронная конфигурация атома фтора.

Этот список электронных конфигураций элементов содержит все элементы в порядке возрастания атомного номера.

Для экономии места конфигурации приведены в сокращенном виде для благородных газов. Это означает, что часть электронной конфигурации была заменена символом элемента символа благородного газа. Найдите электронную конфигурацию этого благородного газа и включите это значение перед остальной конфигурацией. Эта таблица доступна для загрузки в формате PDF для использования в качестве учебного листа.

9104 904 904 902 902 902 0s 0 Boron 2 He4 904 9044 90 383

6 10 Магний 2 0 9лор Хлор 3s 2 3p 5 1 9038 4s6 4 90 383 2
  • 23 903 [Kr] 4d 4 5s 1
  • 86 86 2
  • 6210 903 Xe] 4f 6 6s 2
  • [Xe] 4f 13 6s 2 904 R 904 R 9426 R 4 5 6с 9044 5 2
  • 3
  • 0 6p 2 0 6p6 2 0 6p 7 6d 1 7s 2 14 7s 2 7p 1 9384 9384 ] 5f 14 6d 5 7s 2 84 10

    4

    14 6d 10 7s 1 9 0388 n 141058 [Rn] 141058 * 5 7s 2 7p 6
    НОМЕР ЭЛЕМЕНТ ЭЛЕКТРОННАЯ КОНФИГУРАЦИЯ
    1 Водород 1s 3 9023 9023 9023 9038 9038 9038 1s 3 Литий [He] 2s 1
    4 Бериллий [He] 2s 2
    5 4 1
    6 Углерод [He] 2s 2 2p 2
    7 Азот [He] 3s 2 3 Кислород [He] 2s 2 2p 4
    9 Фтор [He] 2s 2 2p 5
    10 Неон [He] 2s 2 2p 6
    11 Натрий [Ne] 3s 1
    13 Алюминий [Ne] 3s 2 3p 1
    14 Кремний [Ne] 3s 2 4 2 2 3p Фосфор [Ne] 3s 2 3p 3
    16 Сера [Ne] 3s 2 3p 4 171042
    18 Аргон [Ne] 3s 2 3p 6
    19 Калий 58 4 4 4 1 Ar] 20 Кальций [Ar] 4s 2
    21 Скандий [Ar] 3d 1 4s 2
    22 1058 Титан 423 9044] 2
    23 Ванадий [Ar] 3d 3 4s 2
    24 Хром [Ar] 3d 4 5
    Марганец [Ар] 3d 5 4s 2
    26 Железо [Ar] 3d 6 4s 2
    6 27 904 3d 7 4s 2
    28 Никель [Ar] 3d 8 4s 2
    29 Медь 6 904 9044 3d6 9045 3d6
    30 Цинк [Ar] 3d 10 4s 2
    31 Галлий [Ar] 3d 10 4s 2 4p 3
  • 9023 9023 9023 9023 9023 Германий
  • [Ar] 3d 10 4s 2 4p 2
    33 Мышьяк [Ar] 3d 10 4s 2 4p 3 2 23 2 Селен [Ar] 3d 10 4s 2 4p 4
    35 Бром [Ar] 3d 10 4s 2 4p 3

    6 9023 9023

  • 9023 Криптон
  • [Ar] 3d 10 4s 2 4p 6
    37 Рубидий [Kr] 5s 1
    3810423 904 2
    39 Иттрий [Kr] 4d 1 5s 2
    40 Цирконий [Kr] 4d 2 5s 2 4110423
    42 Молибден [Kr] 4d 5 5s 1
    43 9106d 9044 Kr 5108 4 904 2
    44 Рутений [Kr] 4d 7 5s 1
    45 Родий [Kr] 4d108 904 904 904 904 904 904 904 904 904 904 904 844 Палладий [Kr] 4d 10
    47 Серебро [Kr] 4d 10 5s 1
    48

    Cadmium 5s 9044 5 2
    49 Индий [Kr] 4d 10 5s 2 5p 1
    50 олово [Kr] 4d6 9045 4d6 4d6 904 2
    51 Сурьма [Kr] 4d 10 5s 2 5p 3
    52 Теллур 4 1045 4 904 4d6 9044 904 4 904 4 904 9044 9044 4 904 4 904 4 904 4 9044 904 4 904 4 904 4 904 4 904 4 4 4 4 4 [Kr] 4
    53 Йод [Kr] 4d 10 5s 2 5p 5
    54 Xenon 4 904 4 904 904 904 904 904 904 4 904 4 904 904 904 904 904 904 904 904 904 904 904 904 4 904 4 904 4 4 4 4 4 4 KR] 6
    55 Цезий [Xe] 6s 1
    56 Барий [Xe] 6s 2 Xe] 5d 1 6s 2
    58 Церий [Xe] 4f 1 5d 1 6s 2
    59 Празеодимий 4 9023 9044 9044 9044 4 9044 9044 3f 60 Неодим [Xe] 4f 4 6s 2
    61 Прометий [Xe] 4f 5 6s 2
  • 6210 9023
  • 63 Europium [Xe] 4f 7 6s 2
    64 Gadolin6 904 X4 910f44 904 X5 1 6s 2
    65 Тербий [Xe] 4f 9 6s 2
    66 Dysprosium 6se45 6904 9023 6 2 904
  • 383
  • 67 Гольмий [Xe] 4f 11 6s 2
    68 Эрбий [Xe] 4f 12 6s 2
  • 9023 9023
  • 2
  • 2 9023
  • 70 Иттербий [Xe] 4f 14 6s 2
    71 1410ftium Luteftium Lute 1 6s 2
    72 Гафний [Xe] 4f 14 5d 2 6s 2
    73 623 Tantalum 73 423 Tant 3 6s 2
    74 Вольфрам [Xe] 4f 14 5d 4 6s 2
    7558 7558
    76 Осмий [Xe] 4f 14 5d 6 6s 2
    77 Иридий 904 1445 904 904 1445 4 Xe 4 2
    78 Платина [Xe] 4f 14 5d 9 6s 1
    79 Золото 6 904 1445 904 904 904 904 904 1445 1
    80 Ртуть [Xe] 4f 14 5d 10 6s 2
    81 Таллий 904 904 6s 2 6p 1
    82 Свинец [Xe] 4f 14 5d 10 6s 2 6p 2
    6 83 14 10 6с 90 445 2 6p 3
    84 Полоний [Xe] 4f 14 5d 10 6s 2 6p 4
    6] 14 5d 10 6s 2 6p 5
    86 Радон [Xe] 4f 14 5d 10 6s 2 Франций [Rn] 7s 1
    88 Радий [Rn] 7s 2
    89 Актиний 2 Rn454 1
    90 Торий [Rn] 6d 2 7s 2
    91 Протактиний [Rn] 5f 2 6d107 9023 9108 1 6d107 1 Ураниу m [Rn] 5f 3 6d 1 7s 2
    93 Neptunium [Rn] 5f 4 6d 1 7s6 9 2 7s6 2 7s6 2 Плутоний [Rn] 5f 6 7s 2
    95 Америций [Rn] 5f 7 7s 2
    10 9645
    97 Berkelium [Rn] 5f 9 7s 2
    98 910f45 9044n 910f 910f 45 Californium 7904 2
    99 Эйнштейний [Rn] 5f 11 7s 2
    100 Фермий [Rn] 5f 6 12 [Rn] 5f 6 12 7 Менделев ium [Rn] 5f 13 7s 2
    102 Nobelium [Rn] 5f 14 7s 2
    4 103
    104 Резерфордий [Rn] 5f 14 6d 2 7s 2
    6 Rutherfordium
    6105 [R] 14 6d 3 7s 2
    106 Seaborgium * [Rn] 5f 14 6d 4 7s 2 9238
    108 Калий * [Rn] 5f 14 6d 6 7s 2 9384 [Rn] 5f 14 9044 6 6d 7 7s 2
    110 Дармштадций * [Rn] 5f 14 6d 9 7s 1
    6 111
    4 111
    112 Copernium * [Rn] 5f 14 6d 10 7s 2 113 9хон 9384 9384 9384 9384 9 ] 5f 14 6d 10 7s 2 7p 1
    114 Flerovium * [Rn] 5f 14 6d 10 7s 904 904 9044 115 Московий * [Rn] 5f 14 6d 10 7s 2 7p 3
    116 Livermorium f6 904 14454 904 f6 * 6 1445 4 904 1445 2 7 пол 4
    117 Tennessine * [Rn] 5f 14 6d 10 7s 2 7p 5
    118 Oganesson

    Значения, отмеченные звездочкой, являются прогнозами, основанными на тенденциях периодической таблицы.Фактические конфигурации не проверены.

    Как найти электронную конфигурацию

    Электронная конфигурация состояний, в которых электроны, скорее всего, находятся в атоме. Если у вас нет диаграммы, вы все равно можете найти электронную конфигурацию. Используйте блоки элементов периодической таблицы, чтобы найти самую высокую орбиталь электрона. В качестве альтернативы помните, что группа 1 (щелочные металлы) и группа 2 (щелочноземельные металлы) — это s-блок, группы со 2 по 12 — это d-блок, с 13 по 18 — p-блок, и две строки в нижней части таблица (лантаноиды и актиниды) относятся к f-блоку.Номера периодов или строк с 1 по 7 — это уровни энергии элементов.

    На s-орбитали находится максимум 2 электрона. P-орбиталь может содержать 6. d-орбиталь может содержать 10. f-орбиталь может содержать 14 электронов. Но орбитали перекрываются. Правило Маделунга дает порядок:

    1s <2s <2p <3s <3p <4s <3d <4p <5s <4d <5p <6s <4f <5d <6p <7s <5f <6d <7p

    Oganesson ( элемент 118 — хороший пример, показывающий порядок орбиталей.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
