Hcf4060Be схема включения. Схема включения HCF4060BE в зарядном устройстве для шуруповерта: особенности и применение

Как работает микросхема HCF4060BE в составе зарядного устройства для шуруповерта. Какие функции она выполняет. Каковы основные элементы схемы включения HCF4060BE. Как правильно подключить и настроить данную микросхему в зарядном устройстве.

Особенности микросхемы HCF4060BE и ее применение в зарядных устройствах

Микросхема HCF4060BE представляет собой 14-разрядный двоичный счетчик со встроенным генератором. Она широко используется в зарядных устройствах для аккумуляторов шуруповертов благодаря следующим особенностям:

• Низкое энергопотребление
• Возможность работы в широком диапазоне напряжений питания (от 3 до 15 В)
• Встроенный генератор, не требующий внешних компонентов
• 14 каскадов двоичного счетчика
• Возможность сброса счетчика

В зарядных устройствах HCF4060BE обычно используется в качестве таймера, управляющего временем заряда аккумулятора. Это позволяет автоматизировать процесс и предотвратить перезаряд.

Основные элементы схемы включения HCF4060BE в зарядном устройстве

Типовая схема включения HCF4060BE в зарядном устройстве для шуруповерта содержит следующие ключевые элементы:

• Микросхема HCF4060BE
• Стабилизатор напряжения (обычно на 12 В)
• Транзистор для управления реле
• Электромагнитное реле
• Кнопка запуска заряда
• Элементы индикации (светодиоды)

Рассмотрим подробнее функции каждого элемента в составе зарядного устройства.

Принцип работы схемы на основе HCF4060BE

Принцип работы зарядного устройства с HCF4060BE можно описать следующим образом:

1. При включении питания микросхема находится в исходном состоянии.
2. При нажатии кнопки запуска на микросхему подается питание.
3. Встроенный генератор HCF4060BE начинает работу, запуская счетчик.
4. Один из выходов счетчика управляет транзистором, который включает реле.
5. Реле подключает аккумулятор к зарядному току.
6. По истечении заданного времени (обычно около 1 часа) счетчик переключается, выключая реле.
7. Заряд прекращается.

Такая схема обеспечивает автоматическое отключение зарядки после определенного времени, предотвращая перезаряд аккумулятора.

Настройка времени заряда с помощью HCF4060BE

Одним из ключевых параметров при использовании HCF4060BE в зарядном устройстве является время заряда. Как его настроить?

• Время определяется частотой встроенного генератора микросхемы
• Частота задается внешними компонентами — резистором и конденсатором
• Изменяя номиналы R и C, можно регулировать время заряда
• Типичное время для Ni-Cd аккумуляторов — около 1 часа

Расчет времени можно провести по формуле из документации на микросхему. Обычно используется выход Q14, дающий максимальное время задержки.

Схема подключения HCF4060BE к другим элементам зарядного устройства

При разработке схемы зарядного устройства важно правильно подключить HCF4060BE к остальным компонентам. Основные моменты:

• Питание микросхемы подается через стабилизатор напряжения на 12 В
• Выход Q14 подключается к базе транзистора через ограничительный резистор
• Коллектор транзистора управляет обмоткой реле
• Кнопка запуска подает питание на Vcc микросхемы
• Сброс (вывод 12) подтягивается к земле через резистор

Важно также предусмотреть защитные элементы — например, диод параллельно обмотке реле для защиты от выбросов напряжения при отключении.

Преимущества использования HCF4060BE в зарядных устройствах

Применение микросхемы HCF4060BE в зарядных устройствах для шуруповертов дает ряд преимуществ:

• Простота схемы — нужно минимум внешних компонентов
• Низкое энергопотребление в режиме ожидания
• Точный отсчет времени заряда
• Возможность легко менять время заряда
• Автоматическое отключение по окончании заряда
• Надежность работы

Все это делает HCF4060BE оптимальным выбором для построения недорогих зарядных устройств.

Типичные неисправности схем на HCF4060BE и их устранение

При эксплуатации зарядных устройств на основе HCF4060BE могут возникать различные неисправности. Рассмотрим наиболее распространенные из них:

• Устройство не включается — проверьте питание и кнопку запуска
• Нет отключения заряда — возможен выход из строя микросхемы или транзистора
• Слишком короткое время заряда — проверьте номиналы времязадающих компонентов
• Отсутствие индикации — проверьте светодиоды и токоограничивающие резисторы

При ремонте важно использовать качественные комплектующие и соблюдать меры электробезопасности. В сложных случаях лучше обратиться к специалисту.

Hcf4060be схема включения

И по тому — срисовал схему с печатки, собирая. Эта микросхема — таймер!!! Кнопкой мы, просто, запускаем его. Таймер, тупо, отсчитывает полтора часа и отключает ЗУ! Зарядка происходит в жёстком режиме — без ограничения тока…. Теперь, собственно, о срочном ремонте!

Поиск данных по Вашему запросу:

Hcf4060be схема включения

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Проверка микросхемы мультиметром и специальным тестером
• Зарядное устройство аккумулятора шуруповерта
• Конструкция зарядного устройства от шуруповёрта.
• Ремонт зу интерскол своими руками
• Зарядка шуруповерта. Схема зарядного устройства аккумулятора шуруповерта
• Конструкция зарядного устройства от шуруповёрта
• eBooks archive
• Особенности зарядных устройств для шуруповерта
• Hcf4060be схема включения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как работает NE555 — Таймер 555

Проверка микросхемы мультиметром и специальным тестером

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием. Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта фирмы «Интерскол». Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства. Силовая часть зарядного устройства состоит из силового трансформатора GS Мощность его около Ватт.

Считал по упрощённой формуле, о которой уже говорил здесь. Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Каждый из диодов 1N выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста. Основа схемы управления — микросхема HCFBE , которая является разрядным счётчиком с элементами для задающего генератора.

Она управляет биполярным транзистором структуры p-n-p S Транзистор нагружен на электромагнитное реле SA. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда — около 60 минут.

Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт. Если взглянуть на схему, то не трудно заметить, что до нажатия кнопки «Пуск» микросхема U1 HCFBE обесточена — отключена от источника питания. При нажатии кнопки «Пуск» напряжение питания от выпрямителя поступает на стабилитрон 1NA через резистор R6.

Далее пониженное и стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, а также открывается транзистор S , которым она управляет. Напряжение питания через открытый транзистор S поступает на обмотку электромагнитного реле JDQK1. Контакты реле замыкаются, и на аккумулятор поступает напряжение питания.

Начинается заряд аккумулятора. Диод VD8 1N шунтирует реле и защищает транзистор S от скачка обратного напряжения, которое образуется при обесточивании обмотки реле. Что будет после того, когда контакты кнопки «Пуск» разомкнутся? По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 1N поступает на стабилитрон VD6 через гасящий резистор R6.

В результате микросхема U1 остаётся подключенной к источнику питания даже после того, как контакты кнопки будут разомкнуты. Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединено 12 никель-кадмиевых Ni-Cd элементов, каждый по 1,2 вольта.

Также в блок аккумуляторов встроен датчик температуры. На схеме он обозначен как SA1. По принципу действия он похож на термовыключатели серии KSD. Маркировка термовыключателя JJD 2A. Конструктивно он закреплён на одном из Ni-Cd элементов и плотно прилегает к нему.

Один из выводов термодатчика соединён с минусовым выводом аккумуляторной батареи. Второй вывод подключен к отдельному, третьему разъёму. При включении в сеть V зарядное устройство ни как не проявляет свою работу. Индикаторы зелёный и красный светодиоды не светятся. При подключении сменного аккумулятора загорается зелёный светодиод, который свидетельствует о том, что зарядник готов к работе.

При нажатии кнопки «Пуск» электромагнитное реле замыкает свои контакты, и аккумулятор подключается к выходу сетевого выпрямителя, начинается процесс заряда аккумулятора. Загорается красный светодиод, а зелёный гаснет.

По истечении 50 — 60 минут, реле размыкает цепь заряда аккумулятора. Загорается светодиод зелёного цвета, а красный гаснет. Зарядка завершена. Такой алгоритм работы примитивен и со временем приводит к так называемому «эффекту памяти» у аккумулятора. То есть ёмкость аккумулятора снижается.

Если следовать правильному алгоритму заряда аккумулятора для начала каждый из его элементов нужно разрядить до 1 вольта. В заряднике для шуруповёрта такой режим не реализован.

На графике показано, как во время заряда меняется температура элемента temperature , напряжение на его выводах voltage и относительное давление relative pressure. На рисунке видно, что в конце зарядки элемента происходить уменьшение напряжения на небольшую величину — порядка 10mV для Ni-Cd и 4mV для Ni-MH. По этому изменению напряжения контроллер и определяет, зарядился ли элемент. Так же во время зарядки происходит контроль температуры элемента с помощью термодатчика. Тут же на графике видно, что температура зарядившегося элемента составляет около 45 0 С.

Вернёмся к схеме зарядного устройства от шуруповёрта. Теперь понятно, что термовыключатель JDD отслеживает температуру аккумуляторного блока и разрывает цепь заряда, когда температура достигнет где-то 45 0 С.

Такое происходит, когда емкость аккумулятора снизилась из-за «эффекта памяти». При этом полная зарядка такого аккумулятора происходит чуть быстрее, чем за 60 минут. Как видим из схемотехники, алгоритм заряда не самый оптимальный и со временем приводит к потере электроёмкости аккумулятора.

Поэтому для зарядки аккумулятора можно воспользоваться универсальным зарядным устройством , например, таким, как Turnigy Accucell 6. Со временем из-за износа и влажности кнопка SK1 «Пуск» начинает плохо срабатывать, а иногда и вообще отказывает. Понятно, что при неисправности кнопки SK1 мы не сможем подать питание на микросхему U1 и запустить таймер. В таком случае при нажатии кнопки включение зарядки не происходит, индикация отсутствует.

В моей практике был случай, когда стабилитрон пробило, мультиметром он «звонился» как кусок провода. После его замены зарядка стала исправно работать. Для замены подойдёт любой стабилитрон на напряжение стабилизации 12V и мощностью 1 Ватт. Проверить стабилитрон на «пробой» можно также, как и обычный диод. О проверке диодов я уже рассказывал. После ремонта нужно проверить работу устройства.

Нажатием кнопки запускаем зарядку АКБ. Приблизительно через час зарядное устройство должно отключиться засветится индикатор «Сеть» зелёный. Вынимаем АКБ и делаем «контрольный» замер напряжения на её клеммах. АКБ должна быть заряженной. Если же элементы печатной платы исправны и не вызывают подозрения, а включения режима заряда не происходит, то следует проверить термовыключатель SA1 JDD 2A в аккумуляторном блоке.

Схема достаточно примитивна и не вызывает проблем при диагностике неисправности и ремонте даже у начинающих радиолюбителей.

Устройство химических источников тока батарейки. Размеры SMD-резисторов. Таблица типоразмеров. В чём разница? Ремонт блютуз-колонки JBL Charge 3 реплики. Телевизор не включается. Индикатор мигает.

Что делать? Конструкция зарядного устройства от шуруповёрта Схема, устройство, ремонт.

Зарядное устройство аккумулятора шуруповерта

Китайские шуруповёрты отличаются низкой ценой и плохими аккумуляторами, приходящими в негодность после первого года эксплуатации. Покупка нового аккумулятора не имеет смысла, поэтому встаёт вопрос о питании от сети. Данный блок питания состоит из доступных деталей и полностью помещается в корпусе аккумулятора. В основе лежит плата от энергосберегающей лампы, импульсного трансформатора и выходного дросселя от компьютерного блока питания. У меня были две одинаковые платы от ламп 95 Вт, однако у обоих оказались сгоревшими полевые транзисторы, поэтому пришлось их менять. Схема лампы представлена на рисунке:. Детали, отмеченные красным цветом необходимо выпаять.

На данный момент нам надо выяснить почему не включается реле. на реле (нижний по схеме вывод, относительно «минус» диодного моста). Такой вопрос, как можно проверить hcfbe, выпояв его.

Конструкция зарядного устройства от шуруповёрта.

Тема в разделе » Дрели, перфораторы, шуруповерты, гайковерты «, создана пользователем S. Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. Ремонт зарядки для шуруповерта Тема в разделе » Дрели, перфораторы, шуруповерты, гайковерты «, создана пользователем S. Метки: аккумулятор зарядное устройство инструмент ремонт своими руками шуруповёрт электричество электроинструмент. Регистрация:

Ремонт зу интерскол своими руками

All Rights Reserved. Материалы сайта предоставляются по принципу «как есть». Автор не несет никакой ответственности и не гарантирует отсутствие неправильных сведений и ошибок. Вся ответственность за использование материалов лежит полностью на читателях.

Использование, электроинструмента существенно облегчает наш труд и сокращает время сборки.

Зарядка шуруповерта. Схема зарядного устройства аккумулятора шуруповерта

При использовании шуруповёрта пользователи часто сталкиваются с повреждением зарядного устройства ЗУ. В первую очередь это связано с нестабильностью параметров электрической сети, к которой подключается устройство заряда, а во вторую — с выходом из строя аккумуляторной батареи. Решается эта проблема двумя способами: покупкой нового зарядного устройства для шуруповёрта или его самостоятельным ремонтом. Популярность шуруповёрта вызвана тем, что он упрощает процесс закручивания или выкручивания различного крепёжного элемент а. Характеризуясь мобильностью и небольшими размерами, он незаменим при сборке мебельных конструкций, разборке техники, кровельных и других строительных работах. Своей мобильностью инструмент обязан входящим в его конструкцию аккумуляторным батареям.

Конструкция зарядного устройства от шуруповёрта

Что касательно вреда самому устройству шуруповерту , то тут нет причины опасаться — он будет потреблять столько, сколько ему нужно. Правда для хорошей работы шуруповерта от автомобильного аккумулятора его рабочее напряжение должно быть в районе 12В. Подключить шуруповёрт к автомобильному аккумулятору можно если они совпадают по вольтажу, а именно на шуруповёрте будет указанна маркировка 12 V таких в продаже достаточно! Но большое количество шуруповёртов имеют более высокий вольтаж это и 14V и 18V — в таком случае для стабильной и качественной работы шуруповёрта нужно использовать выпрямитель с регулировкой повышения вольтажа, иначе шуруповёрт будет давится по причине слабой мощности, а ампераж аккумулятора его будет нагревать — что может привести к поломке электроприбора. Ка правило чаще мы имеем дело с шуруповертами на вольт.

Схема зарядного устройства для шуруповерта. Сервисный контакт включается через резистор на 9 кОм, который выравнивает заряд .. HCFBE получает питание через стабилитрон 1NA на 12 вольт, т.к с выхода.

eBooks archive

Hcf4060be схема включения

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием. Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта фирмы «Интерскол». Для начала взглянем на принципиальную схему.

Особенности зарядных устройств для шуруповерта

Множество современных шуруповертов работают от аккумуляторной батареи. Емкость их в среднем составляет 12 мАч. Для того чтобы устройство всегда оставалось в рабочем состоянии, необходимо зарядное устройство. Однако по напряжению они довольно сильно отличаются. В наше время выпускаются модели на 12, 14 и 18 В.

CD на РадиоЛоцман.

Hcf4060be схема включения

Очень важным моментом является то, что, если вы решитесь самостоятельно произвести ремонт зарядного устройства шуруповерта интерскол и вам потребуется его схема, то искать ее в сети практически бессмысленно, а все от того. Ток заряда: 2А. Зарядное устройство для дрели-шуруповерта. Схема выдает напряжение 18 вольт.. Напряжение на выходе трансформатора примерно 14V. Очень простое ЗУ для шуруповерта. Посмотрите в Интернете документацию на зарядное устройство.

На схеме он обозначен как SA1. Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт. Диод VD8 1N шунтирует реле и защищает транзистор S от скачка обратного напряжения, которое образуется при обесточивании обмотки реле. При включении в сеть V зарядное устройство ни как не проявляет свою работу.

Зарядное устройство для шуруповерта: виды и типы

Множество современных шуруповертов работают от аккумуляторной батареи. Емкость их в среднем составляет 12 мАч. Для того чтобы устройство всегда оставалось в рабочем состоянии, необходимо зарядное устройство. Однако по напряжению они довольно сильно отличаются.

В наше время выпускаются модели на 12, 14 и 18 В. Также важно отметить, что производители применяют различные комплектующие элементы для зарядных устройств. Для того чтобы разобраться в этом вопросе, следует взглянуть на стандартную схему зарядного.

Схема зарядки

Стандартная электрическая схема зарядного устройства шуруповерта включает в себя микросхему трехканального типа. В данном случае транзисторов для модели на 12 В потребуется четыре. По емкости они могут довольно сильно отличаться. Для того чтобы устройство могло справляться с высокой тактовой частотой, на микросхеме крепятся конденсаторы. Они для зарядок используются как импульсного, так и переходного типа. В данном случае важно учитывать особенности конкретных аккумуляторных батарей.

Непосредственно тиристоры используются в устройствах для стабилизации тока. В некоторых моделях установлены тетроды открытого типа. По проводимости тока они отличаются между собой. Если рассматривать модификации на 18 В, то там часто имеются дипольные фильтры. Указанные элементы позволяют с легкость справляться с перегрузками в сети.

Универсальный зарядник своими руками

Чтобы зарядить аккумуляторное устройство, можно сделать самодельную зарядку, питающуюся от USB-источника. Необходимые компоненты для этого: розетка, USB-зарядка, 10 амперный предохранитель, необходимые разъёмы, краска, изолента и скотч. Для этого нужно:

1. Разобрать шуруповёрт на детали и отрезать верхний корпус от ручки ножом.
2. Сделать отверстие для предохранителя сбоку от ручки. Соединить провод с предохранителем и вмонтировать в ручку агрегата.
3. Зафиксировать предохранитель клеем или термопистолетом. Корпус обмотать скотчем и присоединить конструкцию к разъёму батареи. Провода монтируются вверху шуруповёрта. Инструмент собирается и обматывается изолентой. После чего корпус отшлифовывается, покрывается краской и полученное устройство заряжается.

Как видите, этот процесс не займёт много времени и не будет слишком разорителен для вашего семейного бюджета.

Источник: instrument.guru

Модификации на 12В

На 12 В зарядное устройство для аккумуляторов шуруповерта (схема показана ниже) представляет собой набор транзисторов емкостью до 4. 4 пФ. В данном случае проводимость в цепи обеспечивается на уровне 9 мк. Для того чтобы тактовая частота резко не повышалась, применяются конденсоры. Резисторы у моделей используются в основном полевые.

Если говорить про зарядки на тетродах, то там дополнительно имеется фазовый резистор. С электромагнитными колебаниями он справляется хорошо. Отрицательное сопротивление зарядками на 12 В выдерживается в 30 Ом. Используются они чаще всего для аккумуляторных батарей на 10 мАч. На сегодняшний день они активной применяются в моделях торговой марки «Макита».

Зарядные устройства на 14 В

Схема зарядного устройства для шуруповерта на 14 В транзисторов в себя включает пять штук. Непосредственно микросхема для преобразования тока подходит лишь четырехканального типа. Конденсаторы у моделей на 14 В используются импульсные. Если говорить про батареи с емкостью в 12 мАч, то там дополнительно устанавливаются тетроды. В данном случае диодов на микросхеме предусмотрено два. Если говорить про параметры зарядок, то проводимость тока в цепи, как правило, колеблется в районе 5 мк. В среднем емкость резистора в цепи не превышает 6.3 пФ.

Непосредственно нагрузки тока зарядки на 14 В способны выдерживать в 3.3 А. Триггеры в таких моделях устанавливаются довольно редко. Однако если рассматривать шуруповерты торговой марки «Бош», то там они используются часто. В свою очередь у моделей «Макита» они заменяются волновыми резисторами. С целью стабилизации напряжения они подходят хорошо. Однако частотность зарядки может изменяться сильно.

Как сделать зарядное устройство для шуруповёрта?

Часто родное зарядное устройство, входящее в комплект шуруповерта, работает медленно, долго заряжая аккумулятор. Тем, кто интенсивно использует шуруповерт, это очень мешает в работе. Несмотря на то, что в комплект входит обычно два аккумулятора (один установлен в рукоятку инструмента и в работе, а другой подключен к зарядному устройству и находится в процессе зарядки), часто владельцы не могут приспособиться к рабочему циклу аккумуляторов. Тогда имеет смысл изготовить зарядное устройство своими руками и зарядка станет удобнее.

Схемы моделей на 18 В

На 18 В схема зарядного устройства для шуруповерта предполагает использование транзисторов только переходного типа. Конденсаторов на микросхеме имеется три. Непосредственно тетрод устанавливается с диодным мостом. Для стабилизации предельной частоты в устройстве применяется сеточный триггер. Если говорить про параметры зарядки на 18 В, то следует упомянут о том, что проводимость тока колеблется в районе 5.4 мк.

Если рассматривать зарядки для шуруповертов , то данный показатель может быть выше. В некоторых случаях для улучшения проводимости сигнала применяются хроматические резисторы. В данном случае емкость конденсаторов не должна превышать 15 пФ. Если рассматривать зарядные устройства торговой марки «Интерскол», то в них трансиверы используются с повышенной проводимостью. В данном случае параметр максимальной токовой нагрузки может доходить до 6 А. В конце следует упомянуть об устройствах . Многие из аккумуляторных моделей оснащаются качественными дипольными транзисторами. С повышенным отрицательным сопротивлением они справляются хорошо. Однако проблемы в некоторых случаях возникают с магнитными колебаниями.

Зарядное для шуруповерта схема

Обычный шуруповерт может иметь аккумуляторы различного типа, все они отличаются по характеристикам. Соответственно и зарядки к ним нужны разные — для свинцовых, литиевых, никелевых аккумуляторов и других. Перед тем как собирать или чинить зарядное устройство, необходимо обязательно определиться с его типом, условиями использования. Это важно, так как некоторые шуруповерты нельзя использовать при низких температурах, другие не выдерживают длительной эксплуатации. Вопрос, как сделать зарядное устройство для шуруповерта своими руками, стоит не так часто. Сегодня в продаже можно найти разнообразные варианты зарядок, предназначенных как для конкретных моделей, так и универсальных. Но при работе на даче или строительной площадке, когда ближайший магазин далеко, а инструмент нужен сейчас, может потребоваться собрать самому зарядное устройство. Схема сборки несложная и ниже мы выложим несколько вариантов.

Зарядное устройство для шуруповёрта на микроконтроллере

Схема собранна для корректной зарядки аккумуляторов шуруповёрта, вся схема умещается в штатный корпус, имеется световая и звуковая сигнализация, начала и окончания заряда, схема собрана на основе PIC12F629.

После включения включаются и гаснут оба светодиода, при этом звучит сигнал, (тест индикации и звука). Затем начинает мигать красный светодиод, когда светодиод горит идёт зарядка, когда погашен контроль напряжения на аккумуляторе.

После достижения напряжения полного заряда на аккумуляторе,перестает мигать красный светодиод и включается зелёный, при этом звучит сигнал, сообщающий о том что зарядка окончена. Уровень напряжения полного заряда устанавливаетя переменным резистором.

Напряжение, которое должно быть на полностью зараженном аккумуляторе, устанавливается переменным резистором. Входное напряжение = напряжение которое должно быть на полностью зараженном аккумуляторе +1 вольт. Транзистор любой полевой с P-каналом, подходящий по току.

Что необходимо сделать для зарядки 14 в аккумуляторов? Подать на вход 15-16 вольт, и установить переменным резистором порог срабатывания отключения зарядки при 14,4 вольт.

Зарядка происходит импульсами, импульсы зарядки индицируются светодиодом «заряд», в промежутках между импульсами происходит контроль напряжения на аккумуляторе, по достижение нужного напряжение подаётся звуковой сигнал, и начинает мигать светодиод «заряд окончен».

Зарядное устройство для дрели-шуруповерта

Схема выдает напряжение 18 вольт. Если заряжать аккумуляторы на 14.4 вольт, нужно будет подобрать резистором зарядный ток.

Схема импульсного разрядно-зарядного устройства Ni-Cd аккумуляторов для шуруповёрта

Зарядное устройство представляет собой трансформаторный, не стабилизированный источник питания, ограничение тока заряда осуществляется за счет насыщения трансформатора. Напряжение на выходе трансформатора примерно 14V.

Очень простое ЗУ для шуруповерта

А это вариант схемы простейшего зарядного устройства для шуруповерта, когда не хочется усложнять конструкцию лишними радиоэлементами. Те, кто хоть немного разбираются соберут данную схему очень быстро. По крайней мере данное зарядное устройство более простое и удобное в отличии от штатных. Естественно, что речь идет о дешевых моделях. В этой схеме регулировка зарядного тока АКБ производится резистором R10.

Зарядные устройства «Интрескол»

Стандартное зарядное устройство шуруповерта «Интерскол» (схема показана ниже) включает в себя двуканальную микросхему. Конденсаторы подбираются для нее все с емкостью в 3 пФ. В данном случае транзисторы у моделей на 14 В используются импульсного типа. Если рассматривать модификации на 18 В, то там можно встретить переменные аналоги. Проводимость у данных устройств способна доходить до 6 мк. В данном случае батареи используются в среднем на 12 мАч.

Зарядное устройство для шуруповерта Интерскол

Силовую часть зарядного устройства шуроповерта представляет силовой трансформатор типа GS-1415 рассчитанный на мощность 25 Ватт.

Со вторичной обмотки трансформатора снимается пониженное переменное напряжение номиналом 18В оно следует на диодный мост из 4 диодов VD1-VD4 типа 1N5408, через плавкий предохранитель. Диодный мост. Кто полупроводниковый элемент 1N5408 рассчитан на прямой ток до 3-х ампер. Электролитическая емкость C1 сглаживает пульсации появляющиеся в схеме после диодного моста.

Управление реализовано на микросборке HCF4060BE

, которая совмещает одновременно 14-разрядным счетчиком с компонентами задающего генератора. Она управляет биполярным транзистором типа S9012. Он нагружен на реле типа S3-12A. Таким макаром схемотехнически реализован таймер, включающий реле на некоторое время заряда батареи аккумуляторной около часа. При включении ЗУ и подсоединения аккума контакты реле находятся в нормально разомкнутом положении. HCF4060BE получает питание через стабилитрон 1N4742A на 12 вольт, т.к с выхода выпрямителя идет около 24 вольт.

При замыкании кнопки Запуск напряжение с выпрямителя начинает следовать на стабилитрон через сопротивление R6, потом стабилизированное напряжение идет на 16 вывод U1. Раскрывается транзистор S9012, которым управляет HCF4060BE. Напряжение через открытые переходы транзистора S9012 следует на обмотку реле. Контакты последнего замыкаются, и аккумулятор начинает заряжаться. Защитный диодик VD8 (1N4007) шунтирует реле и защищает VT от скачка оборотного напряжения, которое возникнет в момент обесточивания обмотки реле. VD5 не дает разряжаться аккуму при выключении сетевого напряжения. С размыканием контактов кнопки Запуск ничего не произойдет т.к питание идет через диодик VD7 (1N4007), стабилитрон VD6 и гасящий резистор R6. Потому микросхема будет получать питание даже после отпускания кнопки.

Сменный обычный аккумулятор

от электроинструмента собран из отдельных поочередно соединенных никель-кадмиевых
Ni-Cd
аккумов, кто по 1,3.5 вольта, т.о их 12 штук. Суммарное напряжение таковой батареи будет около 14,4 вольта. Сегодня в блок аккумов добавлен датчик температуры. SA1 он приклеен к одной из Ni-Cd батарей и плотно прилегает к ней. Один из выводов терморегулятора подключен к минусу батареи аккумуляторной. 2-ой вывод подсоединен к отдельному, третьему разъему.

Схема для модели «Макита»

Схема зарядного устройства шуруповерта «Макита» имеет микросхему трехканального типа. Всего транзисторов в цепи предусмотрено три. Если говорить про шуруповерты на 18 В, то в данном случае конденсаторы устанавливаются с емкостью 4.5 пФ. Проводимость обеспечивается в районе 6 мк.

Все это позволяет снять нагрузку с транзисторов. Непосредственно тетроды применяются открытого типа. Если говорить про модификации на 14 В, то зарядки выпускаются со специальными триггерами. Данные элементы позволяют отлично справляться с повышенной частотностью устройства. При этом скачки в сети им не страшны.

Как сделать шуруповерт с индикатором заряда

Многие из вас знакомы с таким желтым электрическим шуруповертом, изготовленным в Китае, это распространенные отвертки, которыми мы пользуемся. Они нам служат мне верой и правдой долгое время. Единственный недостаток его в том, что у нее быстро заканчивается заряд батареи, и каждый раз, когда вы используете его, вы не знаете, как долго аккумулятор может проработать. Подумав немного, автор ролика решил обновить свой инструмент и прикрепить индикатор уровня заряда батареи. Приобрести такой, как и шуруповерт, можно в этом китайском магазине.

Единственный сложный момент был, чтобы найти подходящее место, чтобы прикрепить индикатор. Не получилось прикрепить его к верхней части, потому что она содержит мотор и систему охлаждения. Не было достаточно места, чтобы прикрепить его к ручке, поэтому решил прикрепить его внизу рукояти. Стенка тут достаточно плотная и это будет выглядеть хорошо.

Прежде всего, прилепил кусок ленты на экран индикатора, срезал все лишнее, а вырезанный кусочек прилепил на место, где нужно установить прибор.

Товары для изобретателей. Предновогодние скидки до 60%

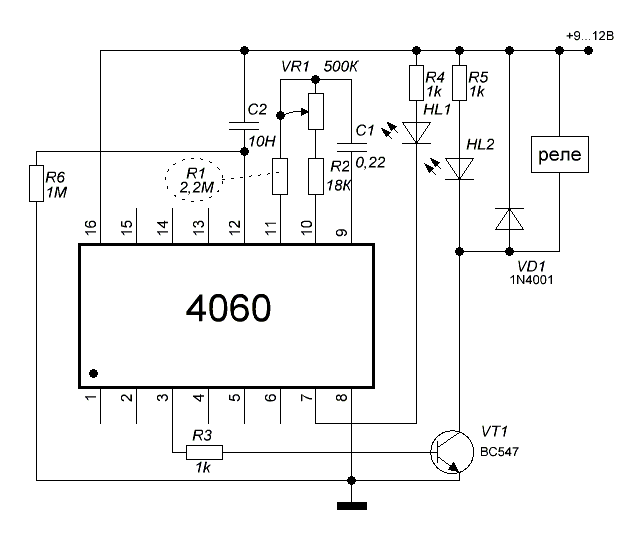

Простая схема таймера с использованием IC 4060

В этом посте мы узнаем, как построить простую, но точную схему таймера с использованием IC 4060 и некоторых обычных пассивных компонентов.

Основное преимущество использования микросхемы 4060 в качестве микросхемы таймера

Я уже подробно обсуждал эту микросхему в одной из своих предыдущих статей, там подробно обсуждалось все, что касается ее выводов. Мы выяснили, что IC 4060 особенно подходит для применения в качестве таймера, а также в качестве генератора. В этой статье мы рассмотрим, как можно построить простой универсальный таймер с помощью IC 4060.

Помимо микросхемы, для изготовления этого таймера вам потребуется всего пара резисторов, один потенциометр и конденсатор.

Глядя на рисунок, становится очевидной простота конструкции, и поэтому эта схема идеально подходит для всех новичков в области электроники, которые могут легко построить этот проект и пользоваться его полезными услугами.

Как объяснялось ранее в одной из моих статей, микросхема имеет встроенный генератор, для работы которого требуется всего несколько пассивных внешних компонентов.

В зависимости от значений внешних компонентов RC периоды колебаний могут варьироваться от нескольких долей секунды до многих часов.

Резистивно-емкостные компоненты относятся к значениям внешних компонентов, определяющих время, состоящих из резистора или потенциометра и конденсатора.

Выходные данные производят различные периоды времени; каждый выход генерирует периоды времени, точно удвоенные по сравнению с предыдущим выходом в определенном порядке выводов микросхемы.

Поскольку здесь мы хотим использовать это устройство в качестве таймера, мы выбрали распиновку, которая является последней в порядке продолжительности периода времени, что означает, что мы выбрали контакт № 3, который генерирует самый высокий период задержки.

Самым большим преимуществом создания таймера на микросхеме IC 4060 является то, что задействованный времязадающий конденсатор можно сделать как можно меньше за счет увеличения значения дополнительного времязадающего компонента, которым является резистор.

Это помогает сделать схему простой, компактной и очень гладкой, в отличие от других ИС таймеров, таких как 555, которые требуют электролитических конденсаторов высокой емкости для создания даже обычных временных задержек.

Как схема защелкивается по истечении времени

На рисунке вы можете видеть диод, подключенный от выходного вывода №3 к одному из выводов генератора №11. Этот диод действует как фиксирующий компонент, который фиксирует ИС по истечении установленного времени и выход ИС становится высоким.

Если этот диод не вставлен, выход будет свободно переключаться с высокого логического уровня на низкий логический уровень и повторять временные задержки.

Схема может питаться от маленькой 9-вольтовой батарейки, которой хватит почти на вечность.

На выходе установлен зуммер для необходимой индикации выхода таймера по истечении времени задержки.

Как сбросить таймер

IC можно сбросить, просто нажав кнопку сброса, или же схема автоматически сбрасывается при выключении и включении питания.

Как рассчитать частоту или временную задержку IC 4060 — формула

Или, в качестве альтернативы, следующая стандартная формула для расчета значений Rt и Ct:

f(osc) = 1 / 2,3 x Rt x Ct

2,3 — константа, соответствующая внутренней конфигурации ИС.

Rt будет в Омах, а Rt в Фарадах

Конструкция печатной платы

Добавление реле

Вы можете дополнительно модернизировать описанную выше конструкцию, добавив на выход реле управления, чтобы упростить переключение нагрузки от внешней сети переменного тока, как показано на рис. следующее изображение:

Помните, что интервал задержки на контакте 3 можно увеличить, увеличив значение C1 вместе со значением потенциометра P1. Тем не менее, убедитесь, что C1 всегда неполярный, поэтому для увеличения его значения вы можете подключить несколько неполярных конденсаторов параллельно. Например, вы можете подключить неполярный конденсатор емкостью 1 мкФ столько раз, сколько хотите, чтобы получить желаемую длинную задержку.

Таймер выключения с задержкой (от 1 до 2 часов)

IC 4060 также можно настроить как простой таймер выключения с задержкой от 1 до 2 часов и более.

Таймер выключения с задержкой обычно сначала включает нагрузку при включении таймера, а затем выключает ее по истечении периода задержки.

В схеме не используется реле, вместо этого питание нагрузки осуществляется напрямую через силовой PNP-транзистор. Однако, если вы хотите включить реле, вы можете заменить транзистор TIP127 на BC557, а «LOAD» заменить на реле. Не забудьте подключить шунтирующий диод через катушку реле.

Обратите внимание, что здесь для переключения нагрузки используется PNP-транзистор, это сделано для реализации функции задержки выключения схемы. Если требуется функция задержки включения, то транзистор PNP необходимо заменить транзистором NPN.

Понимание базовой последовательности включения/выключения выводов IC 4060

В следующем видео показано, как можно сконфигурировать базовую схему таймера с использованием IC 4060 и нескольких вспомогательных пассивных компонентов.

Схему схемы, обсуждаемой в видео, можно визуализировать на следующих схемах:

На следующем рисунке показано, как зафиксировать выход IC 4060, добавив диод между выбранным выходным контактом и контактом № 11. на произведении значений R1 и C1, здесь можно увидеть, что вывод № 3 проходит после 32 логических импульсов от вывода № 14 микросхемы. Это означает, что когда светодиод на контакте № 14 завершает 32 импульса, светодиод на контакте № 3 включается и выключается после еще 32 импульсов на контакте № 14. Точно так же вы можете найти разные эквивалентные скорости на других выходных контактах микросхемы.

Эта временная пропорция наблюдается, когда резисторы R2 и C1 выбраны равными 10 кОм и 0,1 мкФ соответственно.

Простой таймер с аварийным сигналом

Следующая схема также разработана с использованием КМОП-ИС CD4060, которая включает в себя генератор импульсов и счетчик. Когда питание включается через S1, напряжение сброса подается на IC через C2. Одновременно встроенный генератор микросхемы начинает подавать импульсы на счетчик.

Через 213 тактов выход счетчика (Q14) становится высоким, включая генератор на T1 и T2. Делая это, резкая частота 3 кГц излучается через небольшой громкоговоритель на 8 Ом. Схема отключается простым отключением S1.

При указанных R2 и C1 зуммер будет звучать примерно через час после запуска цепи. Модернизировав R2 с помощью регулируемого потенциометра 1 M, период времени зуммера можно было варьировать от 5 минут до 214 часов.

Шкала потенциометра может быть соответствующим образом откалибрована для быстрой настройки. Схема почти не использует ток (0,2 мА, хотя счетчик будет работать с 35 мА при включении сигнала тревоги), таким образом, 9-вольтовая батарея должна обещать довольно продолжительный срок службы.

Схема печатной платы и компоновка компонентов вышеупомянутого таймера с будильником представлены ниже:

Как сделать интересные схемы IC 4060

Технически IC 4060 представляет собой 14-ступенчатую монолитную интегральную схему с двоичным счетчиком, делителем и осциллятором. , упакованные в 16-контактный двухрядный керамический или пластиковый корпус. Основной особенностью этой ИС становится встроенный каскад генератора, который помогает свести к минимуму количество компонентов вокруг ИС при разработке генераторов частоты или генераторов. Каскад внутреннего генератора приводится в действие просто через сеть резисторов и конденсатор, подключенный к контактам 8, 9., и 10.

Базовую настройку ИС можно понять из следующих пунктов:

В соответствии со стандартными правилами ИС КМОП, все входы должны быть сначала обработаны путем назначения им какой-либо логической активности или просто до уровня напряжения (не превышающего уровень напряжения питания). Для этой микросхемы контакты № 9, 10, 11 и 12 являются активными входами.

На приведенном рядом рисунке выводы №10 и 11 соединены резисторами, а вывод №9 — конденсатором, а свободные концы этих компонентов соединены вместе. Здесь резистор на выводе № 10 и конденсатор образуют основные компоненты, определяющие частоту; резистор на контакте № 10 обычно заменяется потенциометром или предустановкой, так что диапазон частот можно выбирать вручную. Последовательный постоянный резистор включен в потенциометр, чтобы избежать падения колебаний до нуля, когда потенциометр установлен на минимальный уровень, хотя это не будет иметь каких-либо негативных последствий для ИС.

Резистор на контакте № 11 можно рассматривать как своего рода ограничительный или эталонный резистор, значение которого в идеале должно быть в 10 РАЗ больше, чем у резистора, подключенного к контакту № 10 (объединенное значение потенциометра и фиксированного последовательного резистора).

Конденсатор, подключенный к контакту №9, обычно неполярного типа.

Контакт № 12 — это вход сброса ИС, который должен быть подключен к земле, чтобы ИС могла функционировать (колебаться). Подключение этого входа к плюсу мгновенно останавливает колебания микросхемы и возвращает ее в исходное состояние. Например, предположим, что изначально вывод подключен к земле, что позволяет микросхеме считать (колебаться) в течение некоторого периода времени (скажем, 1 минуту), подключение вывода к плюсу немедленно остановит подсчет и сбросит его обратно на ноль.

Остальные выводы являются выходами микросхемы, которые генерируют колебания с определенной скоростью. Скорость кратна двум для всей последовательности выводов, как показано на схеме. Контакт № 3 обеспечивает самую низкую частоту или импульсы с наибольшими временными интервалами, а контакт № 7 — самую высокую частоту или импульсы с наименьшими временными интервалами.

Выше приведены единственные шаги, необходимые для фундаментальной настройки IC. Настройка может быть изменена или улучшена различными способами для различных приложений.

Как подключить микросхему для включения сброса при включении питания

Всякий раз, когда мы включаем питание любого электронного оборудования, скачок напряжения имеет тенденцию создавать первоначальные нарушения в нормальной схеме работы схемы. Это может привести к резкому запуску различных стадий схемы, что приведет к ложным результатам или нежелательным результатам.

В связи с этим необходимо добавить какую-либо функцию, которая может помочь микросхемам противодействовать толчку при включении питания и нормально инициировать указанную функцию.

То же самое относится и к IC 4060, который может начать отсчет с любой случайной цифры, если не оснащен вышеуказанной функцией безопасности.

Ссылаясь на рисунок, мы видим контакт № 12, который является контактом сброса ИС, вместо прямого контакта с землей, включающего последовательный резистор. Кроме того, от плюса к этому выводу вводится конденсатор малой емкости. Когда подается питание, конденсатор сначала действует как короткое замыкание и препятствует получению ИС потенциала земли через резистор. Однако в течение нескольких миллисекунд конденсатор заряжается и восстанавливает потенциал контакта до уровня земли. Это заставляет ИС начинать отсчет с нуля, что делает результаты более надежными.

Интересные схемы с использованием ИС 4060

Однократный таймер:

Также называемый сторожевым таймером, данная конструкция может использоваться в качестве будильника или для приложений типа таймера «напоминания».

На схеме показана простая конфигурация, включающая компоненты базовой настройки, подключенные, как описано в предыдущих разделах.

Диод, подключенный к выходу (контакт № 3) и контакт № 11, был введен для фиксации колебаний и процесса счета по истечении установленного периода времени ИС.
