Как починить электрополотенце для рук в домашних условиях. Какие инструменты понадобятся для ремонта. Как найти и устранить неисправность в электрополотенце. Как провести диагностику основных узлов прибора.
Основные неисправности электрополотенец и их причины
Электрические полотенцесушители (электрополотенца) — удобные и практичные приборы для сушки полотенец и поддержания комфортного микроклимата в ванной комнате. Однако иногда они выходят из строя и требуют ремонта. Рассмотрим наиболее распространенные неисправности электрополотенец:
- Прибор не включается или не греет
- Нагрев слабый или неравномерный
- Утечка теплоносителя
- Срабатывание защитного отключения
- Перегорание нагревательного элемента
Причинами поломок чаще всего становятся:
- Выход из строя терморегулятора
- Неисправность нагревательного элемента (ТЭНа)
- Нарушение герметичности корпуса
- Повреждение электропроводки
- Накипь и засоры внутри прибора
Необходимые инструменты и материалы для ремонта
Для самостоятельного ремонта электрополотенца вам понадобятся следующие инструменты и материалы:
- Мультиметр
- Отвертки (плоская и крестовая)
- Пассатижи
- Разводной ключ
- Паяльник и припой
- Изоляционная лента
- Термопаста
- Уплотнительные прокладки
- Запасные детали (ТЭН, терморегулятор и т.д.)
Диагностика неисправностей электрополотенца
Прежде чем приступать к ремонту, необходимо провести диагностику прибора и выявить причину неисправности:
- Проверьте, подается ли напряжение на полотенцесушитель. Протестируйте розетку и вилку мультиметром.
- Осмотрите корпус на предмет трещин, подтеков и других повреждений.
- Проверьте терморегулятор, плавно поворачивая его. Должен быть слышен щелчок.
- Измерьте сопротивление нагревательного элемента мультиметром.
- Проверьте целостность внутренней проводки.
Только после точного определения неисправности можно приступать к ремонту.
Пошаговая инструкция по ремонту электрополотенца
Рассмотрим основные этапы ремонта на примере наиболее частых неисправностей:
Замена терморегулятора
- Отключите прибор от сети и снимите его со стены.
- Снимите декоративный кожух, открутив крепежные винты.
- Найдите терморегулятор и отсоедините от него провода.
- Выкрутите терморегулятор из корпуса.
- Установите новый терморегулятор в обратном порядке.
- Подключите провода согласно схеме.
Замена нагревательного элемента (ТЭНа)
- Слейте теплоноситель из прибора, открутив сливной вентиль.
- Отсоедините провода от ТЭНа.
- Выкрутите ТЭН из корпуса специальным ключом.
- Установите новый ТЭН, используя термопасту для лучшего теплового контакта.
- Подключите провода и залейте теплоноситель.
Устранение утечки теплоносителя
- Определите место утечки, осмотрев все соединения.
- Слейте теплоноситель.
- Разберите соединение и замените уплотнительную прокладку.
- Соберите прибор, залейте теплоноситель и проверьте герметичность.
Профилактика и обслуживание электрополотенец
Для продления срока службы электрополотенца рекомендуется:
- Регулярно очищать прибор от пыли и загрязнений
- Проверять затяжку всех соединений
- Контролировать уровень теплоносителя
- Не допускать перегрузки электросети
- Своевременно удалять накипь из системы
Меры безопасности при ремонте электрополотенец
При самостоятельном ремонте электрополотенца необходимо соблюдать следующие правила безопасности:
- Обязательно отключайте прибор от электросети перед началом работ
- Используйте инструменты с изолированными ручками
- Не проводите ремонт во влажном помещении
- При работе с теплоносителем надевайте защитные перчатки
- Не включайте прибор до полной сборки и проверки
Когда лучше обратиться к специалистам
Несмотря на то, что многие неисправности электрополотенец можно устранить самостоятельно, в некоторых случаях лучше обратиться к профессионалам:
- При отсутствии необходимых навыков и инструментов
- Если не удается точно определить причину поломки
- При сложных неисправностях, требующих специального оборудования
- Если прибор находится на гарантийном обслуживании
Помните, что неправильный ремонт может привести к более серьезным повреждениям или даже представлять опасность для пользователей.
|
| |||
Схема генератора импульсов 1Hz — 10KHz (4011)
Принципиальная схема самодельного генератора логических импульсов с частотой от 1 Гц до 10КГц, собран на микросхеме 4011 (К561ЛА7).
При ремонте и налаживании схем на цифровых микросхемах может быть очень полезен генератор логических импульсов. В общем, это генератор прямоугольных импульсов, частоту которых можно регулировать в широких пределах.
Но нужно чтобы размах этих импульсов на выходе генератора соответствовал логическим уровням в той схеме, на которую их нужно подавать.
Если с ТТЛ все ясно, то величина напряжения логической единицы для МОП и КМОП логики может быть практически любой во всем допустимом напряжении питания микросхемы, определяясь величиной напряжения питания. Ведь, практически, логическая единица у КМОП-микросхемы, это немного меньше напряжения питания.
А напряжение питания у многих КМОП микросхем может быть от 3 до 18V, соответственно и напряжение логической единицы будет в широких пределах для схем с разным напряжением питания. Поэтому, лабораторный генератор прямоугольных логических импульсов должен позволять регулировать не только их частоту, но и амплитуду согласно конкретному напряжению питания, которое присутствует в ремонтируемой или налаживаемой схеме.
Если с частотой все относительно понятно, то с амплитудой возникают некоторые вопросы, в частности с тем, что для «чистоты эксперимента» нужно регулировать не столько амплитуду, сколько уровни нуля и единицы.
Проще всего это решить, если генератор прямоугольных импульсов сделать по схеме мультивибратора на КМОП-микросхеме, например, К561ЛЕ5, а амплитуду регулировать не при помощи какого-то регулятора выходного напряжения этого мультивибратора, а путем изменения напряжения питания самой микросхемы, на которой сделан этот мультивибратор.
То есть, например, в схеме, на которую мы собирается подавать импульсы с этого генератора, напряжение питания 6V, то мы прост выставляем напряжение питания микросхемы генератора точно таким же 6V, и на выходе получаем совершенно «правильные» логические импульсы, именно такие, как они должны быть при 6-вольтом питании.
Принципиальная схема
Схема показана на рисунке. На элементах D1.1 и D1.2 микросхемы D1 собран мультивибратор.
Диапазоны переключаются переключателем S1, который переключает конденсаторы С1-С4, емкостной составляющей частотозадающей цепи. А плавно частота внутри каждого диапазона регулируется переменным резистором R2.
Ведь частота импульсов, генерируемых мультивибратором, построенным по такой схеме зависит от сопротивления между входом и выходом элемента D1.1 и емкости между входом D1.1 и выходом D1.2. Емкость меняется ступенчато при помощи переключателя S1, а сопротивление регулируется плавно при помощи переменного резистора R2.
Рис. 1. Принципиальная схема генератора импульсов 1Hz — 10KHz на микросхеме 4011.
Два других элемента микросхемы D1.3 и D1.4 служат только для исключения влияния выходных цепей на работу мультивибратора (ну, нужно же было нейти им применение). Амплитуда импульсов, а вернее, логический уровень, регулируется при помощи регулируемого стабилизатора напряжения питания на микросхеме А1.
При помощи этого стабилизатора напряжение питания микросхемы D1 регулируется в пределах от 3 до 16 V. Соответственно, и параметры выходного импульсного сигнала будут соответствовать логическим уровням при данном напряжении питания. Налаживание заключается в градуировке шкал сделанных вокруг переменных резисторов R2 и R4. Желательно чтобы эти резисторы были с линейным законом регулировки сопротивления.
При работе с прибором следует учесть, что с изменением логического уровня (напряжения питания микросхемы] несколько меняется и частота выходных импульсов.
Печатная плата
Монтаж выполнен на печатной плате, схема которой показана на рисунке выше. На рисунке печатных проводников дорожки показаны схематически, реально они шире.
Рис. 2. Печатная плата для схемы генератора импульсов.
Сначала несмываемым маркером рисуют точки пайки, а потом их соединяют между собой линиями. Как точки пайки, так и линии могут быть на много шире, чем на этом рисунке, важно только чтобы они не сливались между собой. После, плату травят в растворе хлорного железа.
Промывают бензином или спиртом чтобы смыть краску несмываемого маркера. После высыхания сверлят отверстия и переходят в монтажу.
Снегирев И. РК-12-17.
Электрополотенце для рук ремонт своими руками
Самое подробное описание: электрополотенце для рук ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.
Электрический полотенцесушитель – это удобный и практичный бытовой прибор. Он обеспечивает комфортный микроклимат в ванной комнате, препятствует появлению грибка и позволяет быстро высушить полотенца.
Это оборудование отличается надежностью и служит очень долго. Но порой случаются форс-мажорные обстоятельства, и хозяевам приходится задумываться про ремонт электрического полотенцесушителя , переставшего выполнять свои функции.
Причиной поломки или некорректного функционирования полотенцесушителя часто становится цепочка узлов подключения устройства к энергосети.
Поиск проблемы начинают с обследования розетки. Штепсель вынимают и внимательно осматривают входные отверстия.
При отсутствии визуальных повреждений узел исследуют с помощью индикаторной отвертки. Если тока нет, розетку заменяют на исправную, когда же ток есть, переходят к проверке терморегулятора. Его аккуратно вращают и прислушиваются к звуку. Раздавшийся слабый щелчок свидетельствует о срабатывающих контактах и означает исправность устройства.
Нет видео.
| Видео (кликните для воспроизведения). |
Дальше неисправность ищут в силовой линии. При повышенных нагрузках на сеть она раскаляется и происходит автоматическое отключение прибора. В такой ситуации технику снова подключают к электроснабжению и внимательно наблюдают за ней. Повторное выбивание пробки-автомата четко указывает на то, что в системе подключения есть короткое замыкание, которое необходимо обнаружить и устранить.
Диагностику системы на замыкание проводят с помощью мультиметра . Его настраивают на фиксацию уровня сопротивления по постоянному току.
Шнур подключения полотенцесушителя к сети вынимают из розетки, а затем измеряют сопротивление ТЭНа и провода. Показатели ТЭНа должны стремиться к нулю и быть несколько меньше 1 Ома. Сопротивление провода должно приближаться к бесконечности, так как цепь, соединяющая нулевой и фазный проводники разомкнута.
Если на дисплее устройства отображаются другие цифры, поврежденную подводку обязательно меняют. На это уходит минимум времени и усилий, при условии, что она смонтирована в открытом виде. Когда же использован скрытый метод прокладывания, для устранения проблемы на некоторое время требуется снять фрагменты внешней отделки стены, провести необходимые ремонтные работы и только потом вернуть элементы декора обратно.
Согласно правил безопасной эксплуатации полотенцесушителя , установка розетки непосредственно в ванной комнате осуществляется только при условии ее подключения к системе через автомат УЗО . В сети, соответствующей всем нормативам ПУЭ , ставят автоматический выключатель, устройство УЗО и разводку, ведущую к розетке.
Для обнаружения области неисправности сначала проверяют положение всех защитных автоматов.
- Отключенный основной защитный автомат при включенном УЗО означает наличие короткого замыкания в системе.
- Включенный основной автомат при отключенном УЗО сигнализирует о снижении уровня сопротивляемости изоляции на ТЭНе прибора.
- Если при отключенном от розетки полотенцесушителе оба отключенных автомата легко включаются и не выбивают, неполадки следует искать в самом приборе. Когда же один из них сразу после включения выключает защитная система, проблема заключается в подводке.
- Если при включенном в розетку полотенцесушителя автоматы включаются, но один из них выбивает, неисправность находится в сушке для полотенец.
Неработающий при двух включенных автоматах агрегат четко указывает на то, что, возможно, частично перегорает или уже полностью перегорел ТЭН и его нужно заменить.
Электрические полотенцесушители подразделяются на два типа. Одни называются твердонаполненными и в качестве греющего вещества используют графит. Вторые – жидкостные – работают на специальном минеральном масле, воде или антифризе.
Когда твердонаполненный или жидкостный полотенцесушитель перестает функционировать, в первую очередь обозначают область неисправности. Если проводка и внешняя энергетическая сеть проверены и находятся в полном порядке, то наиболее вероятно, что проблема кроется в самом оборудовании.
Подробный поиск начинают с определения, греет ли полотенцесушитель слабее или не греет вообще. Для этого прибор включают в стандартном режиме, а спустя 5-7 минут проверяют уровень прогрева в районе основного ТЭНа .
Когда в этом месте агрегат становится просто теплым, но не огненным, пробуют увеличить температуру посредством дополнительной настройки терморегулятора.
Когда полотенцесушитель максимально сильно прогревается лишь в районе ТЭНа , а дальше остается едва теплым или даже холодным, есть вероятность, что он просто забит и нуждается в качественной чистке. Осуществляют ее своими руками в домашних условиях.
Прибор отключают от сети, снимают со стенки и переворачивают так, чтобы не вытекла греющая жидкость. При помощью гаечного ключа откручивают основной вентиль и прочищают входное отверстие проволокой. Затем агрегат собирают, проверяют на герметичность, возвращают на обычное место и подключают к электроснабжению. Нормальная работа устройства в стандартном режиме означает, что ремонт увенчался успехом.
Если же ТЭН не нагревается вообще, источник проблемы ищут в электрической части агрегата.
Когда уже точно известно, что проблема неработающего полотенцесушителя заключается не в электросети, а в самом приборе, нужно срочно отыскать место неисправности. Устройства, функционирующие на основе греющего кабеля, в большинстве случаев не подлежат ремонту либо требуют полной замены основного элемента. Почти все ТЭНовые агрегаты чинятся без проблем и после обслуживания нормально работают в стандартном режиме.
Чтобы провести диагностику ТЭНа , необходимо добраться до контактов, соединяющих его с системой электрообеспечения . Для этого сначала снимают кожух, прикрывающий контактную часть. Этот процесс в каждой модели осуществляется по-разному и его описание обычно имеется в руководстве пользователя, прилагающемся к полотенцесушителю .
Провода, соединяющие ТЭН с общей системой, припаяны или скреплены специальными контактами. Их аккуратно отсоединяют. Затем при помощи мультиметра прозванивают по отдельности сначала провод, а потом сам ТЭН . Шкалу измерения выставляют на «Ω» и указывают максимальную величину. Замер делают между тремя проходящими проводами и фиксируют показатель. Он должен быть как можно выше. Данные, стремящиеся к 0, указывают на наличие в системе короткого замыкания.
Нет видео.| Видео (кликните для воспроизведения). |
Если между розеткой и ТЭНом стоит какое-то регулирующее оборудование, перед измерением его отключают и тестируют отдельно. Игнорирование этого пункта приводит к получению некорректных данных.
Обследование нагревательного элемента начинают с проверки цепи между силовыми контактами. Потом определяют наличие и уровень сопротивления между силовыми контактами и корпусом. Если между силовыми контактами нет цепи, значит сломался либо сам ТЭН, либо терморегулятор. Малое значение показателя сопротивления между силовыми контактами и корпусом ТЭНа говорит о его повреждении или пробое. В такой ситуации элемент вынимают и заменяют новым.
Конфигурация большинства моделей электрических полотенцесушителей предусматривает замену вышедшего из строя греющего элемента на новый. Процедура не слишком сложна, и ее можно осуществить дома своими руками при помощи отвертки, пассатижей и набора гаечных ключей.
Перед началом ремонтных работ необходимо узнать, какого типа ТЭН используется в модели полотенцесушителя . Самыми распространенными являются «мокрые» ТЭНы , в которых греющий элемент соприкасается с жидким теплоносителем.
Прежде чем чинить такие агрегаты, их снимают со стены, переворачивают, откручивают входной вентиль и сливают рабочую жидкость (воду, масло, раствор дистиллята). Затем выкручивают резьбовые соединения, скрепляющие элемент с корпусом, заменяют неисправный ТЭН на работоспособный, заливают теплонесущую жидкость, закрывают выходные отверстия и проверяют установку на герметичность.
В «сухих» вариантах, где греющий элемент и теплоноситель отделены друг от друга, неисправный ТЭН просто откручивают от корпуса и на его место ставят новый.
По окончании работ мультиметром прозванивают ТЭН целиком и лишь при получении положительных результатов на всех участках осуществляют монтаж оборудования обратно на стену и подключают технику к системе электроснабжения.
Рассмотрим пример усовершенствования бюджетной модели электрической сушки, установленной экономным застройщиком. По словам домашнего мастера, реализовавшего этот вариант, большинство этих приборов в новом доме вышло из строя. Разберем не только идею, но и допущенные им ошибки, чтобы на наступать на уже опробованные владельцем «грабли».
Найдена причина распространенных поломок. При развешивании на приборе влажных вещей, для сушки которых он фактически и предназначен, дешевое китайское изделие банально перегорает из-за превышения температура и оплавления проводки. Чтобы исключить подобные негативные ситуации, решено поставить термостат.
Причиной неисправности агрегата бывает нарушение целостности емкости с теплоносителем и, как следствие, утечка рабочей жидкости. Виновниками этой проблемы обычно являются уплотнительные кольца, износившиеся в процессе интенсивной эксплуатации или просто отработавшие свой временной ресурс.
Обнаружить поломку проще всего. Лужица с вытекшей жидкостью маслянисто-желтого или темного оттенка образуется на полу ванной комнаты непосредственно под полотенцесушителем и четко указывает на наличие неисправности.
Для устранения поломки полотенцесушитель отключают от системы электрообеспечения , снимают со стены, откручивают вентиль на входящем отверстии, сливают рабочую жидкость и аккуратно разбирают в месте разгерметизации с помощью разводного ключа или специального инструмента, предусмотренного конструкцией модели. Испорченное уплотнительное кольцо удаляют и вместо него устанавливают новое, идущее в комплекте с прибором .
Если все фирменные уплотнительные кольца уже использованы, изделие покупают в специализированном магазине. Для полотенцесушителя подходят недорогие прокладочные элементы из монолитной резины твердых и полутвердых сортов. Они сохраняют работоспособность при температурных показателях от -40 до +80°С, а некоторые более современные виды не теряют своих физических характеристик и при температуре от -20 до +90°С.
Единственный недостаток прокладок из резины – недолговечность. В процессе эксплуатации они быстро теряют эластичную структуру, расслаиваются или трескаются. Устанавливая их в полотенцесушитель, следует учитывать, что менять их придется довольно часто.
Уплотнительные и прокладочные изделия из паронита более практичны и легко выдерживают давление в системе до 64 бар. В отличии от резиновых вариантов, они спокойно переносят высокую тепловую нагрузку (до +200°С), проявляют стойкость к резким перепадам температуры и не боятся сильного давления, характерного для греющих систем.
Однако в состав паронита входит хризолит-асбест, считающийся вредным для человеческого здоровья. В нем содержатся некоторые виды канцерогенов, способные спровоцировать злокачественные и доброкачественные образования. В странах Еврозоны асбест запрещен, поэтому профессионалы не рекомендуют использовать паронитовые прокладки для домашней бытовой техники.
Силиконовые прокладки нетоксичны и проявляют хорошие рабочие качества, но их цена довольно высока. Кроме того, в герметично закрытых системах при температурах более +150°С материал размягчается, проявляет пористость, теряет твердость и лишается своей изначальной прочности.
Детали из фторосодержащего полимера ценятся дороже, но обладают непревзойденными физическими, антифрикционными и электрическими свойствами. Фторопласт демонстрирует полную безвредность для человека и мгновенно затухает при спонтанном возгорании.
Прокладки и уплотнители, сделанные из этого прогрессивного материала, практически не стареют, выдерживают рекордно высокие нагрузки, качественно работают в агрессивных условиях, отлично переносят рабочие температуры до +150°С и давление до 160 бар.
После замены прокладки в агрегат заливают слитую рабочую жидкость. Если ее объема недостаточно, нужное количество доливают из запасной емкости. При желании теплопроводящий состав полностью меняют на новый. Чтобы систему не порвало, обязательно оставляют воздушную «подушку» от 3 до 5 сантиметров.
По окончании обслуживания агрегат снова собирают, закручивают входящий вентиль, проверяют на герметичность, вешают на обычное место и подключают к электрической сети. Полотенцесушитель , функционирующий в нормальном режиме, означает, что ремонт прошел успешно.
Чтобы электрический плотенцесушитель работал качественно и не давал сбоев, при установке и эксплуатации устройства следует соблюдать некоторые простые правила:
- Нельзя располагать агрегат в непосредственной близости к месту, где течет вода. Во избежание проблем стоит повесить бытовой прибор как можно дальше от ванны или душевой кабинки.
- При подключении устройства к системе электроподачи нужно применять подводку, способную выдержать интенсивные токовые нагрузки.
- Для корректной и безопасной работы полотенцесушителя следует установить приборы защитного отключения. Дифференциальный автомат, автоматический выключатель и УЗО уберегут технику от перегорания и обеспечат нормальное функционирование даже при несанкционированных перепадах энергии.
- Наличие контакта заземления – важнейшая позиция при монтаже электрического полотенцесушителя . В случае пробоя изоляции он предотвратит поражение пользователя электрическим током.
Розетка подключения должна быть не встроенной, а наружной и обязательно влагозащитной . Если есть возможность, лучше разместить ее вне ванной комнаты, проделав сквозную сверловку в подходящем месте на стене.
Поиск неполадок и последующую починку полотенцесушителя можно осуществить в домашних условиях. Для этого требуются мультиметр , отвертка, разводной ключ и пассатижи.
Проводя работу, нужно соблюдать элементарные правила безопасности и следовать советам, содержащимся в инструкции, прилагающейся к оборудованию. Если в своих силах есть сомнение, стоит обратиться в центр фирменного гарантийного обслуживания или вызвать на дом квалифицированного специалиста. Он быстро обнаружит проблемную область и устранит все возникшие неполадки.
Применение электрических сушилок для рук ограничивается, как правило, местами общественного питания, офисами с большим количеством работников и другими зданиями общественного пользования. Смысл применения сушилки в изоляции людей друг от друга во избежание распространения бактерий и микробов.
Заменой сушилки могут послужить только одноразовые бумажные полотенца. Болезнетворные бактерии с обычных полотенец легко переносятся от одного человека к другому.

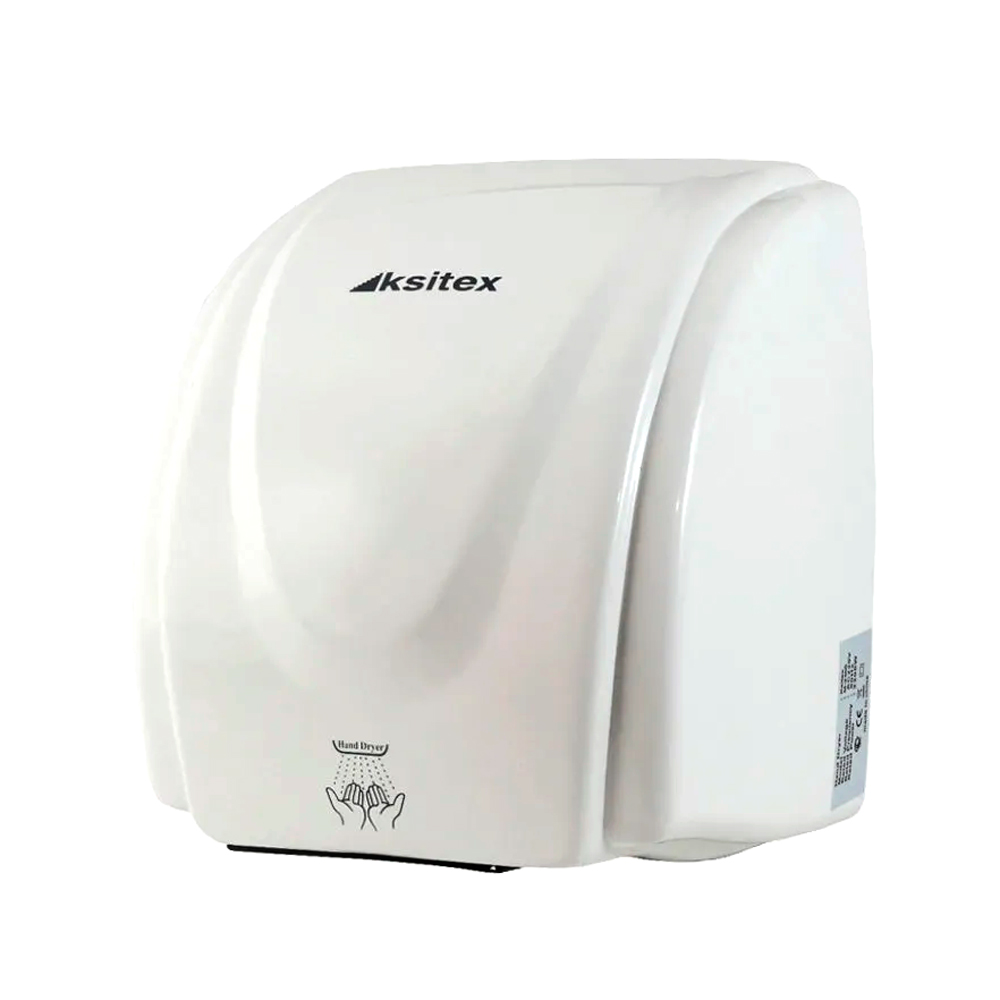

Сушилка, или электрополотенце, в упрощенном виде представляет собой коробку, в которой находятся нагревательный элемент и вентилятор. Из нее направленно подается теплый воздух. Сегодня многие электрополотенца выпускаются уже без кнопки пуска, во избежание замыкания от контакта с мокрыми руками и в гигиенических целях.
Зачастую на фото можно увидеть сушилки для рук без кнопок, но с бесконтактными датчиками, срабатывающими на приближение рук к прибору. На большей части современных сушилок стоит защита от перегрева – термореле, срабатывающее через определенное время после включения.
В медицинских учреждениях и лабораториях применяются специальные сушилки для рук с биофильтрами, ионизаторами, а также ультрафиолетовыми лампами для дополнительной антисептической обработки рук.
Краткое содержимое статьи:
Выбор сушилки осуществляется по следующим критериям:
По мощности. Суммарная мощность электрополотенца – сумма мощностей вентилятора и нагревателя. В зависимости от того, насколько сбалансированы эти мощности, будет работать сушилка – выдувать холодный воздух мощной струей, создавать перегрев рук без достаточного притока воздуха либо работать как положено и комфортно сушить руки.
Мощность подбирается по такому критерию, где располагается сушилка – в общественном туалете, где возможна очередь и руки надо высушить быстро, или же в каком-нибудь спа-салоне, где спешить некуда.
Параметры мощности варьируются от 800 до 2600 Вт, а скорости обдува – 70-300 км/ч. Скорость обдува зависит не только от мощности вентилятора, но и от конфигурации сопла.
По материалу, из которого изготовлен корпус. Металлические, а также меламиновые сушилки ставятся в местах, где возможны акты вандализма над прибором – его могут разбить, оторвать какую-либо торчащую часть, вырвать из стены. Как правило, такое происходит в школах, на дискотеках, в общественных туалетах. Для офиса вполне сгодится и электрополотенце из пластика.
По типу включения. Большая часть современных сушилок для рук оборудована датчиком движения, и прибор с кнопкой включения становится раритетом.
Здесь стоит уделить внимание грамотной настройке датчика движения, чтобы он срабатывал при подносе к сушилке рук, а не в момент, когда кто-нибудь зашел в помещение с сушилкой. Если этого не сделать, прибор будет потреблять слишком много электроэнергии и быстро выйдет из строя.
По классу электробезопасности прибора. В санузлах повышенная влажность воздуха и появляется риск поражения электрическим током. Поэтому важно обратить внимание на класс влагозащиты сушилки для рук – он не должен быть ниже чем IPX-1, а лучше еще выше.
Стоит также сразу выбрать прибор, на который гарантия распространяется возможно большее количество времени – это косвенный показатель качества сушилки.
По уровню издаваемого прибором шума. Для условий метро, аэропортов, городских общественных туалетов или вокзалов этот параметр не важен, но в ресторан, школу или офис лучше подобрать более тихо работающие сушилки, чтобы шумом лишний раз не отвлекать людей.
По дополнительным удобствам – наличию дозаторов мыла, фильтров для воздуха в сушилке, уф-ламп, ионизаторов, возможности направлять сопло в разные стороны и другим приятным и полезным мелочам.
При установке сушилок для рук в туалетах и ванных комнатах своими руками, следует руководствоваться такими параметрами:
- высота монтажа сушилки для рук от уровня пола по нормам составляет 120 см;
- расстояние от ванны или умывальника до сушилки для рук не менее 60 см;
- расстояние от головки душа до сушилки не менее 120 см.
- обязательно наличие свободного пространства вокруг прибора для его нормальной работы.
В условиях интерьера ванной комнаты или туалета необходимо заземлить сушилку для рук, как и любой другой расположенный во влажных помещениях электроприбор. Напряжение в сети должно составлять 220-240 вольт, в случае перепадов питания следует подключить сушилку через стабилизатор напряжения.
Принципиальная электрическая схема сушилки для рук BXG-200.
Заметим сразу, большого опыта работы с сушилками для рук – нет. Периодически оказываются в ремонте, как правило, с небольшими дефектами, и не более того. Но даже эти нечастые знакомства дают общую картину, большинство схем сушилок для рук, похожи друг на друга как братья близнецы и работают по одному и тому же принципу. Поэтому достаточно рассмотреть одного из представителей, этой категории оборудования, что бы понять, как работают все остальные.
Работа сушилки для рук BXG-200 выполнена по классическому алгоритму, надо поднести руки в зону действия датчиков, для включения режима сушки. Соответственно если руки убрать, через некоторое время сушка отключится.
Расположение элементов на плате сушилки для рук BXG-200.
Фото сторона 1 сушилки для рук BXG-200.
Фото сторона 2 сушилки для рук BXG-200.
Особенностью сушилки для рук в пластиковом исполнении является отсутствие заземления, в принципе.
Блок питания имеет выходные напряжения
– нестабилизированные +12В, для питания обмотки реле
– стабилизированные +9В, для питания всей логики.
Излучатели выполнены в виде двух светодиодов, включенных последовательно с балластным резистором R1 (51 Ом). Включение светодиодов осуществляется в импульсном режиме, импульсы на ключевой транзистор включения светодиодов подаются с генератора, выполненного на микросхеме DD3.2 (HCF4093BE). Импульсы с генератора и с выхода фотодиода подаются на триггер Шмитта DD3.1, далее на DD3.3, DD3.4 и с 11 ноги DD3 снимается уровень сигнала соответствующий состоянию датчиков. Обычно сюда подключается база ключевого транзистора управляющего обмоткой силового реле (семистора). В нашем же случае установлена микросхема DD2(HCF4541BE), которая обеспечивает задержку выключения вентилятора, после того как руки выйдут из зоны действия датчиков. Скорее всего, смысл этой задержки, не дать выключится сушилке для рук при случайном выходе рук из зоны действия датчиков, для предотвращения повторного запуска вентилятора. Сигнал для ключевого транзистора Q1(SS8050), управляющего обмоткой реле K1, снимается с 8 ноги DD2.
Нагревательный элемент сушилки для рук BXG-200.
Температура нагревателя составляет 40-45С. Защиту от перегрева нагревателя при заклинивании двигателя вентилятора обеспечивает термопредохранитель на 150С. Конструкция нагревателя позволяет избежать повреждения при деформации элементов в случае включении выключении.
Чтобы сушилка для рук служила в течение своего полного жизненного цикла и работала без нареканий, ей необходим уход и регулярное техническое обслуживание. Мы составили специальную инструкцию, которая поможет вам добиться беспрерывной работы сушилки, сохранит ее гигиенически чистой и эффективной на долгие годы.
Не используйте абразивные чистящие средства и средства содержащие растворители
Со временем внутри сушилки скапливается пыль и грязь, которые часто становятся причиной поломки двигателя и негативно сказываются на гигиеничности аппарата. Поэтому по мере необходимости его надо чистить. Делать это следует в зависимости от частоты использования сушилки и места, в котором эта сушилка находится. К примеру, если она установлена на заводе или фабрике, а не в обычном офисе, то ей потребуется двойной уход.
В качестве инструментов для мытья рекомендуется использовать мягкую ткань и обычное моющее средство. В сочетании с обычном мылом и теплой водой этого будет вполне достаточно. Также следует знать о ряде веществ, от которых свою сушилку следует держать подальше:
- Спирто-кислотные смеси;
- Растворители на спиртовой/масляной основе;
- Щелочные отбеливающие смеси;
- Вещества на основе четвертичного аммония;
- Пенообразователи;
- Отбеливающие или абразивные чистящие средства.
В самом процессе влажной уборки нет ничего сложного, просто протрите аппарат со всех сторон, включая воздуховыпускные отверстия. Единственное, чего допускать ни в коем случае не стоит, так это попадания воды или чистящего средства в вентиляционные отверстия сушилки. После того, как вы помыли прибор моющим средством, обязательно вытрите его остатки мокрым полотенцем.
Также в целях гигиены стоит протереть стены вокруг аппарата и шваброй вымыть пол вокруг него. И не забудьте убедиться в том, что инфракрасные датчики протерты и работают без перебоев.
Замена щеток необходима из-за того, что по мере их изнашивания эффективность работы сушилки снижается. Внутри нее начинает скапливаться пыль и разные волокна, которые со временем оказывают негативное влияние на мотор и другие рабочие компоненты, способствуя их поломке.
Однако их замена может не требоваться в течение большого количества времени, это зависит от типа сушилки и частоты ее использования.
Для того, чтобы заменить или почистить щетки, аппарат потребуется сначала разобрать. Поэтому захватите с собой набор инструментов, мягкую ткань, кисточку и новые угольные щетки (если нужно заменить старые). Сам процесс разбора сушилки зачастую варьируется от модели и фирмы создателя. Однако в поставляемой с аппаратом инструкции всегда можно найти подробную схему, которая детально показывает, как и в каком порядке разбирать аппарат.
На фото: HEPA фильтр сушилки для рук DUALFLOW PLUS M14ACS
В сушилках для рук используется специальный высокоэффективный фильтр, подобный тому, который устанавливается в пылесосах. Он блокирует попадание пыли и микробов, которые оседают с внешней стороны фильтра и со временем мешают попаданию воздуха в сушилку. В целом этот фильтр работает как сито, так что общую картину его работы нетрудно представить.
Чиститься он обычным пылесосом и мягкими щетками. Если фильтр полностью износился и нуждается в замене, то тут опять требуется обратиться к инструкции. Замена фильтра там должна идти отдельным пунктом.
Если у вас установлена скоростная сушилка для рук, то она не испаряет влагу, а просто сдувает ее в специальный контейнер. И если он полностью заполнен, то сушилка просто перестает работать. Новые модели сушилок имеют автоматическую систему слива воды в канализацию, однако старые модели требуют ручного опорожнения резервуара. Делать это следует примерно раз в месяц (в зависимости от частоты использования сушилки). Еще одна причина для опорожнения емкости с водой связана с гигиеной, ведь в стоячей воде начинают скапливаться микробы и вредные организмы. Поэтому будет лучше, если вы и саму емкость помоете теплой водой с мылом.
Обычно резервуары устанавливаются так, чтобы их можно было легко отсоединить. Однако если с этим все же возникли проблемы, то как и раньше просто обратитесь к инструкции. Если так случилось, что вы ее где-то потеряли, то на сайте производителя должна быть электронная версия этого документа.
Монтажная плата – это сердце любой сушилки для рук. Она связывает все части аппарата воедино и передает сигнал от инфракрасных датчиков к мотору. Поэтому если плата ломается, то сушилка сразу же перестает работать.
Если вы столкнулись с такой проблемой, то для начала стоит заняться покупкой новой платы. Делать это лучше у родного производителя, во избежание приобретения некачественной продукции. После совершения покупки следует приступать непосредственно к замене монтажных плат. Если не уверены в своих силах, то просто обратитесь за помощью к мастеру. Также не стоит забывать о том, что если гарантийный период не закончился, то замену сушилки вам произведут абсолютно бесплатно.
Ремонт сушилки для рук своими руками
В предыдущей статье на нашем сайте вы могли прочитать о конструкции сушилок для рук и понять, что ничего сложного в ней нет. В сушилке имеется всего 3-4 электрических компонента, которые могут выйти из строя : двигатель, нагревательный элемент, элемент включения и электронная плата.
Если у вас установлена сушилка для рук классического типа (поток воздуха, должен быть не очень сильным) работает, но воздух идет очень медленно или холодный, то скорее всего сломался нагревательный элемент. Рекомендуется его замена, т.к. в противном случае ваши посетители будут не слишком довольны, потому что время сушки рук вырастет до 1 минуты.
То настоятельно советуем вам обратиться в сервисный центр. Если у вас установлена автоматическая сушилка для рук NOFER, то мы всегда готовы прийти к вам на помощь, оказать телефонную консультацию, принять вас в сервисном центре или даже организовать выезд сервисного специалиста к вам на объект. Если у вас установлена сушилка для рук другого производителя и вы хотите получить телефонную консультацию, мы готовы помочь и вам. Звоните по телефону +7(495) 602-05-85 мы всегда будем рады вам помочь. Если по каким-то иным причинам вы не имеете возможности или не хотите обратиться к нам, проследуйте следующим простым инструкциям :
1) Попытайтесь отрегулировать точность регулировки сенсора, возможно он неправильно настроен. Для этого вам потребуется снять крышку сушилки и найти винты настройки, которые, как правило, находятся на электронной плате. Возможно ваш аппарат находится слишком близко к полу или раковине и сенсор не может корректно работать из-за такой установки. Этот метод актуален только, если у вас установлена сенсорная сушилка для рук.
Если вам не помог первый шаг, скорее всего, вышел из строя какой-то из трех основных электрических компонентов сушки : Двигатель, устройство или электронная плата.
2) Рекомендуем вам начать диагностику с устройства привода (сенсора или кнопки). Если ваша сушилка имеет кнопку включения, проверьте ее подключение к электронной плате. Если у вас сушилка с сенсором и регулировки из первого шага вам не помогли, то вам потребуется найти устройство такой же модели и попробовать поменять сенсоры местами. Если сушилка с новым сенсором заработала, то вам потребуется просто заказать и установить новый сенсор. Как правило эта запасная часть стоит совсем недорого.
3) Если После замены сенсора ваша сушилка так и не пришла в себя, то скорее всего дело в электронной плате (мозгах сушилки). Чтобы диагностировать его поломку, вам потребуется сделать такую же операцию, как и с сенсором, а именно найти схожую сушилку, которая работает и поменять местами электронные платы. Если этот шаг оказался удачным и ваша сушка заработала, вам потребуется замена электронной платы, ее стоимость будет составлять около 30-50% стоимости сушилки, независимо от производителя.
4) Если все указанные выше шаги не помогли, на вашем агрегате сломался двигатель. Как правило в таком случае выгоднее купить новый рукосушитель.
В любом случае рекомендуется при поломке обратиться в сервисный центр, даже если вы самостоятельно смогли определить что вышло из строя у вашей сушки.
Ремонт электрических полотенцесушителей в домашних условиях вполне возможен. Поэтому если ваша сушилка для полотенец вдруг перестала работать, не спешите вызывать специалиста. Вполне возможно вы сможете самостоятельно определить и устранить неисправность. А наша статья постарается вам в этом помочь.
Прежде всего нам следует определиться с причиной неисправности полотенцесушителя. Она может заключаться в проводке, ТЭНе, терморегуляторе или ёмкости с теплоносителем. Для определения неисправности нам потребуется мультиметр, набор ключей и отвертка.
- Прежде всего следует определиться полотенцесушитель не греет вообще, или греет, но недостаточно сильно. Для этого включаем устройство в работу и через несколько минут проверяем его температуру в районе ТЭНа.
- Если полотенцесушитель в районе ТЭНа теплый, но не горячий, то попробуйте выполнить регулировку терморегулятором, если он конечно есть. Попробуйте установить максимальную температуру и включить вновь. Вероятность конечно не высока, но вполне возможно ваш терморегулятор просто неправильно работал.
- Если же полотенцесушитель в районе ТЭНа горячий, но дальше не прогревается, то возможно он забит. Дабы устранить это придётся разбирать его и чистить, что вполне можно сделать своими руками.
Обратите внимание! Забиться могут только комбинированные модели полотенцесушителей, которые зимой работают от теплосети отопления, а летом от ТЭНа. Для обычного электрического полотенцесушителя это практически не реально, ведь теплоноситель в нем практически не меняется и такое количество мусора и накипи в нем просто не может образоваться.
- Если же ТЭН вообще не греет, то скорее всего проблема в электрической части. И вариантов проблем может быть очень много.
Если мы определились, что неисправность полотенцесушителя в электрической части, то следующим нашим этапом будет поиск места повреждения. Это может быть внешняя электрическая сеть, ТЭН или система управления.
Эксплуатировать полотенцесушитель электрический и ремонт выполнять следует только с соблюдением всех правил безопасности. Согласно п. 7.1.37 ПУЭ устанавливать розетку в ванной комнате можно только при ее подключении через автомат УЗО. Иногда используют розетки со встроенным УЗО. И именно с этого защитного автомата и стоит начать наш поиск проблем.
- Если ваша электрическая сеть выполнена согласно норм ПУЭ, то у вас должен стоять защитный автоматический выключатель (автомат), затем автомат УЗО и только после этого разводка к розетке в ванной комнате. Проверяем положение защитных автоматов.
- Если отключен защитный автомат, а автомат УЗО включен, то скорее всего у нас имеет место короткое замыкание.
- Если защитный автомат включен, а автомат УЗО отключен, то скорее всего у нас имеет место снижение сопротивления изоляции на ТЭНе.
- Отключаем из розетки полотенцесушитель и пробуем включить отключенные автоматы. Если автоматы включились без замечаний, то проблема в полотенцесушителе. Если же любой из них вновь отключило защитой, то причина в проводке.
- Теперь отключаем автоматы и включаем полотенцесушитель в розетку. Включаем автоматы. При включении следует быть предельно осторожным и отвернуть лицо. Включение следует производить в диэлектрических перчатках. Если какой-то из автоматов выбило, то причина точно в нашей сушилке для полотенец.
- Может быть и такое, что оба автомата включены, а полотенцесушитель все равно не работает. Это является достаточно существенным признаком перегорания ТЭНа.
Итак, теперь мы точно знаем, что наша проблема в полотенцесушителе. Поэтому начинам поиск неисправностей в устройстве. При этом следует помнить, что есть отличия полотенцесушителей электрических.
Он может быть выполнен с нагревательным элементом на основе ТЭН или на основе греющего кабеля. Если у вас второй вариант, то скорее всего ремонту он не подлежит либо потребуется полная замена греющего кабеля.
- Но полотенцесушители с ТЭНом более распространены и их вполне можно отремонтировать. Для этого нам прежде всего следует добраться до контактов ТЭНа. Для этого снимаем кожух, закрывающий контактную часть. У нас моделей он выполнен по-разному, поэтому подсказать как это сделать именно на вашей модели проблематично.
- Подходящие провода к ТЭНу могут быть припаяны, но обычно крепятся специальными контактами. Нам следует отделить провод от контактов ТЭНа.
- Теперь при помощи мультиметра прозваниваем отдельно провод отдельно ТЭН. Для этого на мультиметре выставляем шкалу измерений на «Ω» и выбираем максимальную величину как на видео.
- Производим замер между тремя подходящими проводами. Значение должно быть как можно больше. Если же оно стремится к «0», то это явный признак короткого замыкания.
Обратите внимание! Если у вас установлена какая-то регулирующая аппаратура между розеткой и ТЭН, то перед замером ее следует отключить и прозвонить отдельно. В противном случае результаты измерений могут быть искажены.
- Если у вас на полотенцесушителе установлен таймер, то проверяем цепь между его контактами. Если цепи нет, то таймер требует замены.
- Если у вас нет таймера в наличии, то можно вообще исключить его из схемы. Для этого просто соединяем между собой силовые провода, подключенные к нему. Но следует помнить, что в этом случае расход электроэнергии электрическими полотенцесушителями может увеличиться, а вам придется в ручном режиме регулировать процесс его работы.
- Теперь позваниваем электрический нагревательный элемент для полотенцесушителя. Сначала проверяем наличие цепи между силовыми контактами. Затем наличие сопротивления между корпусом и силовыми контактами.
- Отсутствие цепи между силовыми контактами является явным признаком поломки ТЭНа или терморегулятора. Это как раз тот случай, когда защитные автоматические выключатели не отключались.
- Цепь или низкое значение сопротивления между силовыми контактами и корпусом ТЭНа свидетельствует о его пробое. В этом случае у вас скорее всего отключался автомат УЗО.
- В любом из этих случаев для устранения неисправностей нам придется изымать ТЭН.
Электрический полотенцесушитель и нагревательный элемент крепятся друг к другу при помощи резьбовых соединений. Поэтому для того чтоб изъять ТЭН нам следует его выкрутить.
Но прежде чем это делать следует узнать «сухой» или «мокрый» у нас ТЭН:
- «Сухими» называются ТЭНы, которые не соприкасаются непосредственно с теплоносителем. «Мокрые» соответственно соприкасаются и для их замены потребуется слив воды, масла или дистиллята, который вы используете в качестве теплоносителя.
- В большинстве случаев применяются «мокрые» ТЭНы, цена на которые несколько ниже. Для замены такого нагревательного элемента следует снять полотенцесушитель и перевернуть его. После этого выкрутить старый ТЭН и установить новый. Если необходимо можно заменить или долить теплоноситель.
Обратите внимание! В некоторых моделях полотенцесушителей возможна замена отдельно термодатчика и отдельно ТЭНа. В этом случае вам следует прозвонить их по отдельности и заменить только то устройство, которое не дает цепи.
Сразу после замены и проверки герметичности установки ТЭНа следует еще раз прозвонить его в полном объеме. И только при положительных результатах замеров производить подключение.
Как видите ремонт сушилок для полотенец не такая уж сложная задача. Здесь главное быть последовательным и обладать хотя бы минимальными познаниями в электротехнике. Ну а наша инструкция поможет вам в решении любых вопросов.
Автор статьи: Антон Кислицын
Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.4 проголосовавших: 17Сушилка для рук BXG-200, краткий обзор
© 2010-2021 — ZIPSTORE.RU Запчасти и компоненты для торгового оборудования
Наш адрес: г. Москва, ул. Полярная, д. 31, стр. 1. Телефон: +7 495 649 16 77 (Skype, ICQ). Режим работы: понедельник — пятница с 9:00 до 18:00; суббота и воскресенье — выходной. Доставка по России, Белоруссии, Украине, Казахстану: Москва, Подольск, Сергиев Посад, Истра, Рязань, Курск, Липецк, Тула, Иваново, Воронеж, Ярославль, Тверь, Смоленск, Калуга, Белгород, Орел, Тамбов, Кострома, Брянск, Красноярск, Норильск, Кемерово, Новокузнецк, Новосибирск, Омск, Барнаул, Иркутск, Братск, Бийск, Улан-Удэ, Томск, Абакан, Чита, Горно-Алтайск, Кызыл, Санкт-Петербург, СПб, Выборг, Вологда, Череповец, Мурманск, Сыктывкар, Ухта, Архангельск, Северодвинск, Великий Новгород, Петрозаводск, Гомель, Гродно, Витебск, Могилев, Брест, Минск, Алма-Ата, Астана, Ереван, Киев, Днепропетровск, Львов, Ташкент, Могилев, Псков, Калининград, Нарьян-Мар, Уфа, Стерлитамак, Самара, Тольятти, Сызрань, Нижний Новгород, Арзамас, Саратов, Энгельс, Пермь, Ижевск, Казань, Набережные Челны, Бугульма, Пенза, Оренбург, Орск, Чебоксары, Новочебоксарск, Ульяновск, Киров, Йошкар-Ола, Саранск, Екатеринбург, Верхняя Пышма, Серов, Челябинск, Магнитогорск, Снежинск, Тюмень, Курган, Нижневартовск, Сургут, Надым, Ростов-на-Дону, Волгодонск, Таганрог, Волгоград, Волжский, Краснодар, Армавир, Астрахань, Майкоп, Владивосток, Уссурийск, Хабаровск, Комсомольск-на-Амуре, Советская Гавань, Южно-Сахалинск, Благовещенск, Петропавловск-Камчатский, Мирный, Ставрополь, Минеральные Воды, Махачкала, Нальчик, Алушта, Армянск, Джанкой, Евпатория, Керчь, Севастополь, Симферополь, Судак, Крым, Феодосия, Ялта. Сайт отвечает на вопросы: Как отремонтировать, настроить, установить оборудование? Где скачать документацию (инструкцию, мануал)? Где посмотреть партномер? Где купить запчасти (запасные части, зип), комплектующие, аксессуары и термоэтикетка, чековая лента для весов, термопринтеров штрих-кода, чековых принтеров? Обслуживание весов, кассовых аппаратов, термопринтеров, терминалов сбора данных, сканеров штрих-кода: каким образом возможно своими силами? Вас интересует наличие, цена, купить запчасти за наличный и безналичный расчет? — сделайте запрос нашим менеджерам. Официальный сайт компании Zipstore.ru.
Электрополотенце для рук ремонт своими руками
Мы постараемся ответить на вопрос: электрополотенце для рук ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.
Электрический полотенцесушитель – это удобный и практичный бытовой прибор. Он обеспечивает комфортный микроклимат в ванной комнате, препятствует появлению грибка и позволяет быстро высушить полотенца.
Это оборудование отличается надежностью и служит очень долго. Но порой случаются форс-мажорные обстоятельства, и хозяевам приходится задумываться про ремонт электрического полотенцесушителя , переставшего выполнять свои функции.
Причиной поломки или некорректного функционирования полотенцесушителя часто становится цепочка узлов подключения устройства к энергосети.
Поиск проблемы начинают с обследования розетки. Штепсель вынимают и внимательно осматривают входные отверстия.
Нет тематического видео для этой статьи.
| Видео (кликните для воспроизведения). |
При отсутствии визуальных повреждений узел исследуют с помощью индикаторной отвертки. Если тока нет, розетку заменяют на исправную, когда же ток есть, переходят к проверке терморегулятора. Его аккуратно вращают и прислушиваются к звуку. Раздавшийся слабый щелчок свидетельствует о срабатывающих контактах и означает исправность устройства.
Дальше неисправность ищут в силовой линии. При повышенных нагрузках на сеть она раскаляется и происходит автоматическое отключение прибора. В такой ситуации технику снова подключают к электроснабжению и внимательно наблюдают за ней. Повторное выбивание пробки-автомата четко указывает на то, что в системе подключения есть короткое замыкание, которое необходимо обнаружить и устранить.
Диагностику системы на замыкание проводят с помощью мультиметра . Его настраивают на фиксацию уровня сопротивления по постоянному току.
Шнур подключения полотенцесушителя к сети вынимают из розетки, а затем измеряют сопротивление ТЭНа и провода. Показатели ТЭНа должны стремиться к нулю и быть несколько меньше 1 Ома. Сопротивление провода должно приближаться к бесконечности, так как цепь, соединяющая нулевой и фазный проводники разомкнута.
Если на дисплее устройства отображаются другие цифры, поврежденную подводку обязательно меняют. На это уходит минимум времени и усилий, при условии, что она смонтирована в открытом виде. Когда же использован скрытый метод прокладывания, для устранения проблемы на некоторое время требуется снять фрагменты внешней отделки стены, провести необходимые ремонтные работы и только потом вернуть элементы декора обратно.
Согласно правил безопасной эксплуатации полотенцесушителя , установка розетки непосредственно в ванной комнате осуществляется только при условии ее подключения к системе через автомат УЗО . В сети, соответствующей всем нормативам ПУЭ , ставят автоматический выключатель, устройство УЗО и разводку, ведущую к розетке.
Для обнаружения области неисправности сначала проверяют положение всех защитных автоматов.
- Отключенный основной защитный автомат при включенном УЗО означает наличие короткого замыкания в системе.
- Включенный основной автомат при отключенном УЗО сигнализирует о снижении уровня сопротивляемости изоляции на ТЭНе прибора.
- Если при отключенном от розетки полотенцесушителе оба отключенных автомата легко включаются и не выбивают, неполадки следует искать в самом приборе. Когда же один из них сразу после включения выключает защитная система, проблема заключается в подводке.
- Если при включенном в розетку полотенцесушителя автоматы включаются, но один из них выбивает, неисправность находится в сушке для полотенец.
Неработающий при двух включенных автоматах агрегат четко указывает на то, что, возможно, частично перегорает или уже полностью перегорел ТЭН и его нужно заменить.
Электрические полотенцесушители подразделяются на два типа. Одни называются твердонаполненными и в качестве греющего вещества используют графит. Вторые – жидкостные – работают на специальном минеральном масле, воде или антифризе.
Нет тематического видео для этой статьи.| Видео (кликните для воспроизведения). |
Когда твердонаполненный или жидкостный полотенцесушитель перестает функционировать, в первую очередь обозначают область неисправности. Если проводка и внешняя энергетическая сеть проверены и находятся в полном порядке, то наиболее вероятно, что проблема кроется в самом оборудовании.
Подробный поиск начинают с определения, греет ли полотенцесушитель слабее или не греет вообще. Для этого прибор включают в стандартном режиме, а спустя 5-7 минут проверяют уровень прогрева в районе основного ТЭНа .
Когда в этом месте агрегат становится просто теплым, но не огненным, пробуют увеличить температуру посредством дополнительной настройки терморегулятора.
Когда полотенцесушитель максимально сильно прогревается лишь в районе ТЭНа , а дальше остается едва теплым или даже холодным, есть вероятность, что он просто забит и нуждается в качественной чистке. Осуществляют ее своими руками в домашних условиях.
Прибор отключают от сети, снимают со стенки и переворачивают так, чтобы не вытекла греющая жидкость. При помощью гаечного ключа откручивают основной вентиль и прочищают входное отверстие проволокой. Затем агрегат собирают, проверяют на герметичность, возвращают на обычное место и подключают к электроснабжению. Нормальная работа устройства в стандартном режиме означает, что ремонт увенчался успехом.
Если же ТЭН не нагревается вообще, источник проблемы ищут в электрической части агрегата.
Когда уже точно известно, что проблема неработающего полотенцесушителя заключается не в электросети, а в самом приборе, нужно срочно отыскать место неисправности. Устройства, функционирующие на основе греющего кабеля, в большинстве случаев не подлежат ремонту либо требуют полной замены основного элемента. Почти все ТЭНовые агрегаты чинятся без проблем и после обслуживания нормально работают в стандартном режиме.
Чтобы провести диагностику ТЭНа , необходимо добраться до контактов, соединяющих его с системой электрообеспечения . Для этого сначала снимают кожух, прикрывающий контактную часть. Этот процесс в каждой модели осуществляется по-разному и его описание обычно имеется в руководстве пользователя, прилагающемся к полотенцесушителю .
Провода, соединяющие ТЭН с общей системой, припаяны или скреплены специальными контактами. Их аккуратно отсоединяют. Затем при помощи мультиметра прозванивают по отдельности сначала провод, а потом сам ТЭН . Шкалу измерения выставляют на «Ω» и указывают максимальную величину. Замер делают между тремя проходящими проводами и фиксируют показатель. Он должен быть как можно выше. Данные, стремящиеся к 0, указывают на наличие в системе короткого замыкания.
Если между розеткой и ТЭНом стоит какое-то регулирующее оборудование, перед измерением его отключают и тестируют отдельно. Игнорирование этого пункта приводит к получению некорректных данных.
Обследование нагревательного элемента начинают с проверки цепи между силовыми контактами. Потом определяют наличие и уровень сопротивления между силовыми контактами и корпусом. Если между силовыми контактами нет цепи, значит сломался либо сам ТЭН, либо терморегулятор. Малое значение показателя сопротивления между силовыми контактами и корпусом ТЭНа говорит о его повреждении или пробое. В такой ситуации элемент вынимают и заменяют новым.
Конфигурация большинства моделей электрических полотенцесушителей предусматривает замену вышедшего из строя греющего элемента на новый. Процедура не слишком сложна, и ее можно осуществить дома своими руками при помощи отвертки, пассатижей и набора гаечных ключей.
Перед началом ремонтных работ необходимо узнать, какого типа ТЭН используется в модели полотенцесушителя . Самыми распространенными являются «мокрые» ТЭНы , в которых греющий элемент соприкасается с жидким теплоносителем.
Прежде чем чинить такие агрегаты, их снимают со стены, переворачивают, откручивают входной вентиль и сливают рабочую жидкость (воду, масло, раствор дистиллята). Затем выкручивают резьбовые соединения, скрепляющие элемент с корпусом, заменяют неисправный ТЭН на работоспособный, заливают теплонесущую жидкость, закрывают выходные отверстия и проверяют установку на герметичность.
В «сухих» вариантах, где греющий элемент и теплоноситель отделены друг от друга, неисправный ТЭН просто откручивают от корпуса и на его место ставят новый.
По окончании работ мультиметром прозванивают ТЭН целиком и лишь при получении положительных результатов на всех участках осуществляют монтаж оборудования обратно на стену и подключают технику к системе электроснабжения.
Рассмотрим пример усовершенствования бюджетной модели электрической сушки, установленной экономным застройщиком. По словам домашнего мастера, реализовавшего этот вариант, большинство этих приборов в новом доме вышло из строя. Разберем не только идею, но и допущенные им ошибки, чтобы на наступать на уже опробованные владельцем «грабли».
Найдена причина распространенных поломок. При развешивании на приборе влажных вещей, для сушки которых он фактически и предназначен, дешевое китайское изделие банально перегорает из-за превышения температура и оплавления проводки. Чтобы исключить подобные негативные ситуации, решено поставить термостат.
Причиной неисправности агрегата бывает нарушение целостности емкости с теплоносителем и, как следствие, утечка рабочей жидкости. Виновниками этой проблемы обычно являются уплотнительные кольца, износившиеся в процессе интенсивной эксплуатации или просто отработавшие свой временной ресурс.
Обнаружить поломку проще всего. Лужица с вытекшей жидкостью маслянисто-желтого или темного оттенка образуется на полу ванной комнаты непосредственно под полотенцесушителем и четко указывает на наличие неисправности.
Для устранения поломки полотенцесушитель отключают от системы электрообеспечения , снимают со стены, откручивают вентиль на входящем отверстии, сливают рабочую жидкость и аккуратно разбирают в месте разгерметизации с помощью разводного ключа или специального инструмента, предусмотренного конструкцией модели. Испорченное уплотнительное кольцо удаляют и вместо него устанавливают новое, идущее в комплекте с прибором .
Если все фирменные уплотнительные кольца уже использованы, изделие покупают в специализированном магазине. Для полотенцесушителя подходят недорогие прокладочные элементы из монолитной резины твердых и полутвердых сортов. Они сохраняют работоспособность при температурных показателях от -40 до +80°С, а некоторые более современные виды не теряют своих физических характеристик и при температуре от -20 до +90°С.
Единственный недостаток прокладок из резины – недолговечность. В процессе эксплуатации они быстро теряют эластичную структуру, расслаиваются или трескаются. Устанавливая их в полотенцесушитель, следует учитывать, что менять их придется довольно часто.
Уплотнительные и прокладочные изделия из паронита более практичны и легко выдерживают давление в системе до 64 бар. В отличии от резиновых вариантов, они спокойно переносят высокую тепловую нагрузку (до +200°С), проявляют стойкость к резким перепадам температуры и не боятся сильного давления, характерного для греющих систем.
Однако в состав паронита входит хризолит-асбест, считающийся вредным для человеческого здоровья. В нем содержатся некоторые виды канцерогенов, способные спровоцировать злокачественные и доброкачественные образования. В странах Еврозоны асбест запрещен, поэтому профессионалы не рекомендуют использовать паронитовые прокладки для домашней бытовой техники.
Силиконовые прокладки нетоксичны и проявляют хорошие рабочие качества, но их цена довольно высока. Кроме того, в герметично закрытых системах при температурах более +150°С материал размягчается, проявляет пористость, теряет твердость и лишается своей изначальной прочности.
Детали из фторосодержащего полимера ценятся дороже, но обладают непревзойденными физическими, антифрикционными и электрическими свойствами. Фторопласт демонстрирует полную безвредность для человека и мгновенно затухает при спонтанном возгорании.
Прокладки и уплотнители, сделанные из этого прогрессивного материала, практически не стареют, выдерживают рекордно высокие нагрузки, качественно работают в агрессивных условиях, отлично переносят рабочие температуры до +150°С и давление до 160 бар.
После замены прокладки в агрегат заливают слитую рабочую жидкость. Если ее объема недостаточно, нужное количество доливают из запасной емкости. При желании теплопроводящий состав полностью меняют на новый. Чтобы систему не порвало, обязательно оставляют воздушную «подушку» от 3 до 5 сантиметров.
По окончании обслуживания агрегат снова собирают, закручивают входящий вентиль, проверяют на герметичность, вешают на обычное место и подключают к электрической сети. Полотенцесушитель , функционирующий в нормальном режиме, означает, что ремонт прошел успешно.
Чтобы электрический плотенцесушитель работал качественно и не давал сбоев, при установке и эксплуатации устройства следует соблюдать некоторые простые правила:
- Нельзя располагать агрегат в непосредственной близости к месту, где течет вода. Во избежание проблем стоит повесить бытовой прибор как можно дальше от ванны или душевой кабинки.
- При подключении устройства к системе электроподачи нужно применять подводку, способную выдержать интенсивные токовые нагрузки.
- Для корректной и безопасной работы полотенцесушителя следует установить приборы защитного отключения. Дифференциальный автомат, автоматический выключатель и УЗО уберегут технику от перегорания и обеспечат нормальное функционирование даже при несанкционированных перепадах энергии.
- Наличие контакта заземления – важнейшая позиция при монтаже электрического полотенцесушителя . В случае пробоя изоляции он предотвратит поражение пользователя электрическим током.
Розетка подключения должна быть не встроенной, а наружной и обязательно влагозащитной . Если есть возможность, лучше разместить ее вне ванной комнаты, проделав сквозную сверловку в подходящем месте на стене.
Поиск неполадок и последующую починку полотенцесушителя можно осуществить в домашних условиях. Для этого требуются мультиметр , отвертка, разводной ключ и пассатижи.
Проводя работу, нужно соблюдать элементарные правила безопасности и следовать советам, содержащимся в инструкции, прилагающейся к оборудованию. Если в своих силах есть сомнение, стоит обратиться в центр фирменного гарантийного обслуживания или вызвать на дом квалифицированного специалиста. Он быстро обнаружит проблемную область и устранит все возникшие неполадки.
Применение электрических сушилок для рук ограничивается, как правило, местами общественного питания, офисами с большим количеством работников и другими зданиями общественного пользования. Смысл применения сушилки в изоляции людей друг от друга во избежание распространения бактерий и микробов.
Заменой сушилки могут послужить только одноразовые бумажные полотенца. Болезнетворные бактерии с обычных полотенец легко переносятся от одного человека к другому.
Сушилка, или электрополотенце, в упрощенном виде представляет собой коробку, в которой находятся нагревательный элемент и вентилятор. Из нее направленно подается теплый воздух. Сегодня многие электрополотенца выпускаются уже без кнопки пуска, во избежание замыкания от контакта с мокрыми руками и в гигиенических целях.
Зачастую на фото можно увидеть сушилки для рук без кнопок, но с бесконтактными датчиками, срабатывающими на приближение рук к прибору. На большей части современных сушилок стоит защита от перегрева – термореле, срабатывающее через определенное время после включения.
В медицинских учреждениях и лабораториях применяются специальные сушилки для рук с биофильтрами, ионизаторами, а также ультрафиолетовыми лампами для дополнительной антисептической обработки рук.
Краткое содержимое статьи:
Выбор сушилки осуществляется по следующим критериям:
По мощности. Суммарная мощность электрополотенца – сумма мощностей вентилятора и нагревателя. В зависимости от того, насколько сбалансированы эти мощности, будет работать сушилка – выдувать холодный воздух мощной струей, создавать перегрев рук без достаточного притока воздуха либо работать как положено и комфортно сушить руки.
Мощность подбирается по такому критерию, где располагается сушилка – в общественном туалете, где возможна очередь и руки надо высушить быстро, или же в каком-нибудь спа-салоне, где спешить некуда.
Параметры мощности варьируются от 800 до 2600 Вт, а скорости обдува – 70-300 км/ч. Скорость обдува зависит не только от мощности вентилятора, но и от конфигурации сопла.
По материалу, из которого изготовлен корпус. Металлические, а также меламиновые сушилки ставятся в местах, где возможны акты вандализма над прибором – его могут разбить, оторвать какую-либо торчащую часть, вырвать из стены. Как правило, такое происходит в школах, на дискотеках, в общественных туалетах. Для офиса вполне сгодится и электрополотенце из пластика.
По типу включения. Большая часть современных сушилок для рук оборудована датчиком движения, и прибор с кнопкой включения становится раритетом.
Здесь стоит уделить внимание грамотной настройке датчика движения, чтобы он срабатывал при подносе к сушилке рук, а не в момент, когда кто-нибудь зашел в помещение с сушилкой. Если этого не сделать, прибор будет потреблять слишком много электроэнергии и быстро выйдет из строя.
По классу электробезопасности прибора. В санузлах повышенная влажность воздуха и появляется риск поражения электрическим током. Поэтому важно обратить внимание на класс влагозащиты сушилки для рук – он не должен быть ниже чем IPX-1, а лучше еще выше.
Стоит также сразу выбрать прибор, на который гарантия распространяется возможно большее количество времени – это косвенный показатель качества сушилки.
По уровню издаваемого прибором шума. Для условий метро, аэропортов, городских общественных туалетов или вокзалов этот параметр не важен, но в ресторан, школу или офис лучше подобрать более тихо работающие сушилки, чтобы шумом лишний раз не отвлекать людей.
По дополнительным удобствам – наличию дозаторов мыла, фильтров для воздуха в сушилке, уф-ламп, ионизаторов, возможности направлять сопло в разные стороны и другим приятным и полезным мелочам.
При установке сушилок для рук в туалетах и ванных комнатах своими руками, следует руководствоваться такими параметрами:
- высота монтажа сушилки для рук от уровня пола по нормам составляет 120 см;
- расстояние от ванны или умывальника до сушилки для рук не менее 60 см;
- расстояние от головки душа до сушилки не менее 120 см.
- обязательно наличие свободного пространства вокруг прибора для его нормальной работы.
В условиях интерьера ванной комнаты или туалета необходимо заземлить сушилку для рук, как и любой другой расположенный во влажных помещениях электроприбор. Напряжение в сети должно составлять 220-240 вольт, в случае перепадов питания следует подключить сушилку через стабилизатор напряжения.
Принципиальная электрическая схема сушилки для рук BXG-200.
Заметим сразу, большого опыта работы с сушилками для рук – нет. Периодически оказываются в ремонте, как правило, с небольшими дефектами, и не более того. Но даже эти нечастые знакомства дают общую картину, большинство схем сушилок для рук, похожи друг на друга как братья близнецы и работают по одному и тому же принципу. Поэтому достаточно рассмотреть одного из представителей, этой категории оборудования, что бы понять, как работают все остальные.
Работа сушилки для рук BXG-200 выполнена по классическому алгоритму, надо поднести руки в зону действия датчиков, для включения режима сушки. Соответственно если руки убрать, через некоторое время сушка отключится.
Расположение элементов на плате сушилки для рук BXG-200.
Фото сторона 1 сушилки для рук BXG-200.
Фото сторона 2 сушилки для рук BXG-200.
Особенностью сушилки для рук в пластиковом исполнении является отсутствие заземления, в принципе.
Блок питания имеет выходные напряжения
– нестабилизированные +12В, для питания обмотки реле
– стабилизированные +9В, для питания всей логики.
Излучатели выполнены в виде двух светодиодов, включенных последовательно с балластным резистором R1 (51 Ом). Включение светодиодов осуществляется в импульсном режиме, импульсы на ключевой транзистор включения светодиодов подаются с генератора, выполненного на микросхеме DD3.2 (HCF4093BE). Импульсы с генератора и с выхода фотодиода подаются на триггер Шмитта DD3.1, далее на DD3.3, DD3.4 и с 11 ноги DD3 снимается уровень сигнала соответствующий состоянию датчиков. Обычно сюда подключается база ключевого транзистора управляющего обмоткой силового реле (семистора). В нашем же случае установлена микросхема DD2(HCF4541BE), которая обеспечивает задержку выключения вентилятора, после того как руки выйдут из зоны действия датчиков. Скорее всего, смысл этой задержки, не дать выключится сушилке для рук при случайном выходе рук из зоны действия датчиков, для предотвращения повторного запуска вентилятора. Сигнал для ключевого транзистора Q1(SS8050), управляющего обмоткой реле K1, снимается с 8 ноги DD2.
Нагревательный элемент сушилки для рук BXG-200.
Температура нагревателя составляет 40-45С. Защиту от перегрева нагревателя при заклинивании двигателя вентилятора обеспечивает термопредохранитель на 150С. Конструкция нагревателя позволяет избежать повреждения при деформации элементов в случае включении выключении.
Чтобы сушилка для рук служила в течение своего полного жизненного цикла и работала без нареканий, ей необходим уход и регулярное техническое обслуживание. Мы составили специальную инструкцию, которая поможет вам добиться беспрерывной работы сушилки, сохранит ее гигиенически чистой и эффективной на долгие годы.
Не используйте абразивные чистящие средства и средства содержащие растворители
Со временем внутри сушилки скапливается пыль и грязь, которые часто становятся причиной поломки двигателя и негативно сказываются на гигиеничности аппарата. Поэтому по мере необходимости его надо чистить. Делать это следует в зависимости от частоты использования сушилки и места, в котором эта сушилка находится. К примеру, если она установлена на заводе или фабрике, а не в обычном офисе, то ей потребуется двойной уход.
В качестве инструментов для мытья рекомендуется использовать мягкую ткань и обычное моющее средство. В сочетании с обычном мылом и теплой водой этого будет вполне достаточно. Также следует знать о ряде веществ, от которых свою сушилку следует держать подальше:
- Спирто-кислотные смеси;
- Растворители на спиртовой/масляной основе;
- Щелочные отбеливающие смеси;
- Вещества на основе четвертичного аммония;
- Пенообразователи;
- Отбеливающие или абразивные чистящие средства.
В самом процессе влажной уборки нет ничего сложного, просто протрите аппарат со всех сторон, включая воздуховыпускные отверстия. Единственное, чего допускать ни в коем случае не стоит, так это попадания воды или чистящего средства в вентиляционные отверстия сушилки. После того, как вы помыли прибор моющим средством, обязательно вытрите его остатки мокрым полотенцем.
Также в целях гигиены стоит протереть стены вокруг аппарата и шваброй вымыть пол вокруг него. И не забудьте убедиться в том, что инфракрасные датчики протерты и работают без перебоев.
Замена щеток необходима из-за того, что по мере их изнашивания эффективность работы сушилки снижается. Внутри нее начинает скапливаться пыль и разные волокна, которые со временем оказывают негативное влияние на мотор и другие рабочие компоненты, способствуя их поломке.
Однако их замена может не требоваться в течение большого количества времени, это зависит от типа сушилки и частоты ее использования.
Для того, чтобы заменить или почистить щетки, аппарат потребуется сначала разобрать. Поэтому захватите с собой набор инструментов, мягкую ткань, кисточку и новые угольные щетки (если нужно заменить старые). Сам процесс разбора сушилки зачастую варьируется от модели и фирмы создателя. Однако в поставляемой с аппаратом инструкции всегда можно найти подробную схему, которая детально показывает, как и в каком порядке разбирать аппарат.
На фото: HEPA фильтр сушилки для рук DUALFLOW PLUS M14ACS
В сушилках для рук используется специальный высокоэффективный фильтр, подобный тому, который устанавливается в пылесосах. Он блокирует попадание пыли и микробов, которые оседают с внешней стороны фильтра и со временем мешают попаданию воздуха в сушилку. В целом этот фильтр работает как сито, так что общую картину его работы нетрудно представить.
Чиститься он обычным пылесосом и мягкими щетками. Если фильтр полностью износился и нуждается в замене, то тут опять требуется обратиться к инструкции. Замена фильтра там должна идти отдельным пунктом.
Если у вас установлена скоростная сушилка для рук, то она не испаряет влагу, а просто сдувает ее в специальный контейнер. И если он полностью заполнен, то сушилка просто перестает работать. Новые модели сушилок имеют автоматическую систему слива воды в канализацию, однако старые модели требуют ручного опорожнения резервуара. Делать это следует примерно раз в месяц (в зависимости от частоты использования сушилки). Еще одна причина для опорожнения емкости с водой связана с гигиеной, ведь в стоячей воде начинают скапливаться микробы и вредные организмы. Поэтому будет лучше, если вы и саму емкость помоете теплой водой с мылом.
Обычно резервуары устанавливаются так, чтобы их можно было легко отсоединить. Однако если с этим все же возникли проблемы, то как и раньше просто обратитесь к инструкции. Если так случилось, что вы ее где-то потеряли, то на сайте производителя должна быть электронная версия этого документа.
Монтажная плата – это сердце любой сушилки для рук. Она связывает все части аппарата воедино и передает сигнал от инфракрасных датчиков к мотору. Поэтому если плата ломается, то сушилка сразу же перестает работать.
Если вы столкнулись с такой проблемой, то для начала стоит заняться покупкой новой платы. Делать это лучше у родного производителя, во избежание приобретения некачественной продукции. После совершения покупки следует приступать непосредственно к замене монтажных плат. Если не уверены в своих силах, то просто обратитесь за помощью к мастеру. Также не стоит забывать о том, что если гарантийный период не закончился, то замену сушилки вам произведут абсолютно бесплатно.
Ремонт сушилки для рук своими руками
В предыдущей статье на нашем сайте вы могли прочитать о конструкции сушилок для рук и понять, что ничего сложного в ней нет. В сушилке имеется всего 3-4 электрических компонента, которые могут выйти из строя : двигатель, нагревательный элемент, элемент включения и электронная плата.
Если у вас установлена сушилка для рук классического типа (поток воздуха, должен быть не очень сильным) работает, но воздух идет очень медленно или холодный, то скорее всего сломался нагревательный элемент. Рекомендуется его замена, т.к. в противном случае ваши посетители будут не слишком довольны, потому что время сушки рук вырастет до 1 минуты.
То настоятельно советуем вам обратиться в сервисный центр. Если у вас установлена автоматическая сушилка для рук NOFER, то мы всегда готовы прийти к вам на помощь, оказать телефонную консультацию, принять вас в сервисном центре или даже организовать выезд сервисного специалиста к вам на объект. Если у вас установлена сушилка для рук другого производителя и вы хотите получить телефонную консультацию, мы готовы помочь и вам. Звоните по телефону +7(495) 602-05-85 мы всегда будем рады вам помочь. Если по каким-то иным причинам вы не имеете возможности или не хотите обратиться к нам, проследуйте следующим простым инструкциям :
1) Попытайтесь отрегулировать точность регулировки сенсора, возможно он неправильно настроен. Для этого вам потребуется снять крышку сушилки и найти винты настройки, которые, как правило, находятся на электронной плате. Возможно ваш аппарат находится слишком близко к полу или раковине и сенсор не может корректно работать из-за такой установки. Этот метод актуален только, если у вас установлена сенсорная сушилка для рук.
Если вам не помог первый шаг, скорее всего, вышел из строя какой-то из трех основных электрических компонентов сушки : Двигатель, устройство или электронная плата.
2) Рекомендуем вам начать диагностику с устройства привода (сенсора или кнопки). Если ваша сушилка имеет кнопку включения, проверьте ее подключение к электронной плате. Если у вас сушилка с сенсором и регулировки из первого шага вам не помогли, то вам потребуется найти устройство такой же модели и попробовать поменять сенсоры местами. Если сушилка с новым сенсором заработала, то вам потребуется просто заказать и установить новый сенсор. Как правило эта запасная часть стоит совсем недорого.
3) Если После замены сенсора ваша сушилка так и не пришла в себя, то скорее всего дело в электронной плате (мозгах сушилки). Чтобы диагностировать его поломку, вам потребуется сделать такую же операцию, как и с сенсором, а именно найти схожую сушилку, которая работает и поменять местами электронные платы. Если этот шаг оказался удачным и ваша сушка заработала, вам потребуется замена электронной платы, ее стоимость будет составлять около 30-50% стоимости сушилки, независимо от производителя.
4) Если все указанные выше шаги не помогли, на вашем агрегате сломался двигатель. Как правило в таком случае выгоднее купить новый рукосушитель.
В любом случае рекомендуется при поломке обратиться в сервисный центр, даже если вы самостоятельно смогли определить что вышло из строя у вашей сушки.
Ремонт электрических полотенцесушителей в домашних условиях вполне возможен. Поэтому если ваша сушилка для полотенец вдруг перестала работать, не спешите вызывать специалиста. Вполне возможно вы сможете самостоятельно определить и устранить неисправность. А наша статья постарается вам в этом помочь.
Прежде всего нам следует определиться с причиной неисправности полотенцесушителя. Она может заключаться в проводке, ТЭНе, терморегуляторе или ёмкости с теплоносителем. Для определения неисправности нам потребуется мультиметр, набор ключей и отвертка.
- Прежде всего следует определиться полотенцесушитель не греет вообще, или греет, но недостаточно сильно. Для этого включаем устройство в работу и через несколько минут проверяем его температуру в районе ТЭНа.
- Если полотенцесушитель в районе ТЭНа теплый, но не горячий, то попробуйте выполнить регулировку терморегулятором, если он конечно есть. Попробуйте установить максимальную температуру и включить вновь. Вероятность конечно не высока, но вполне возможно ваш терморегулятор просто неправильно работал.
- Если же полотенцесушитель в районе ТЭНа горячий, но дальше не прогревается, то возможно он забит. Дабы устранить это придётся разбирать его и чистить, что вполне можно сделать своими руками.
Обратите внимание! Забиться могут только комбинированные модели полотенцесушителей, которые зимой работают от теплосети отопления, а летом от ТЭНа. Для обычного электрического полотенцесушителя это практически не реально, ведь теплоноситель в нем практически не меняется и такое количество мусора и накипи в нем просто не может образоваться.
- Если же ТЭН вообще не греет, то скорее всего проблема в электрической части. И вариантов проблем может быть очень много.
Если мы определились, что неисправность полотенцесушителя в электрической части, то следующим нашим этапом будет поиск места повреждения. Это может быть внешняя электрическая сеть, ТЭН или система управления.
Эксплуатировать полотенцесушитель электрический и ремонт выполнять следует только с соблюдением всех правил безопасности. Согласно п. 7.1.37 ПУЭ устанавливать розетку в ванной комнате можно только при ее подключении через автомат УЗО. Иногда используют розетки со встроенным УЗО. И именно с этого защитного автомата и стоит начать наш поиск проблем.
- Если ваша электрическая сеть выполнена согласно норм ПУЭ, то у вас должен стоять защитный автоматический выключатель (автомат), затем автомат УЗО и только после этого разводка к розетке в ванной комнате. Проверяем положение защитных автоматов.
- Если отключен защитный автомат, а автомат УЗО включен, то скорее всего у нас имеет место короткое замыкание.
- Если защитный автомат включен, а автомат УЗО отключен, то скорее всего у нас имеет место снижение сопротивления изоляции на ТЭНе.
- Отключаем из розетки полотенцесушитель и пробуем включить отключенные автоматы. Если автоматы включились без замечаний, то проблема в полотенцесушителе. Если же любой из них вновь отключило защитой, то причина в проводке.
- Теперь отключаем автоматы и включаем полотенцесушитель в розетку. Включаем автоматы. При включении следует быть предельно осторожным и отвернуть лицо. Включение следует производить в диэлектрических перчатках. Если какой-то из автоматов выбило, то причина точно в нашей сушилке для полотенец.
- Может быть и такое, что оба автомата включены, а полотенцесушитель все равно не работает. Это является достаточно существенным признаком перегорания ТЭНа.
Итак, теперь мы точно знаем, что наша проблема в полотенцесушителе. Поэтому начинам поиск неисправностей в устройстве. При этом следует помнить, что есть отличия полотенцесушителей электрических.
Он может быть выполнен с нагревательным элементом на основе ТЭН или на основе греющего кабеля. Если у вас второй вариант, то скорее всего ремонту он не подлежит либо потребуется полная замена греющего кабеля.
- Но полотенцесушители с ТЭНом более распространены и их вполне можно отремонтировать. Для этого нам прежде всего следует добраться до контактов ТЭНа. Для этого снимаем кожух, закрывающий контактную часть. У нас моделей он выполнен по-разному, поэтому подсказать как это сделать именно на вашей модели проблематично.
- Подходящие провода к ТЭНу могут быть припаяны, но обычно крепятся специальными контактами. Нам следует отделить провод от контактов ТЭНа.
- Теперь при помощи мультиметра прозваниваем отдельно провод отдельно ТЭН. Для этого на мультиметре выставляем шкалу измерений на «Ω» и выбираем максимальную величину как на видео.
- Производим замер между тремя подходящими проводами. Значение должно быть как можно больше. Если же оно стремится к «0», то это явный признак короткого замыкания.
Обратите внимание! Если у вас установлена какая-то регулирующая аппаратура между розеткой и ТЭН, то перед замером ее следует отключить и прозвонить отдельно. В противном случае результаты измерений могут быть искажены.
- Если у вас на полотенцесушителе установлен таймер, то проверяем цепь между его контактами. Если цепи нет, то таймер требует замены.
- Если у вас нет таймера в наличии, то можно вообще исключить его из схемы. Для этого просто соединяем между собой силовые провода, подключенные к нему. Но следует помнить, что в этом случае расход электроэнергии электрическими полотенцесушителями может увеличиться, а вам придется в ручном режиме регулировать процесс его работы.
- Теперь позваниваем электрический нагревательный элемент для полотенцесушителя. Сначала проверяем наличие цепи между силовыми контактами. Затем наличие сопротивления между корпусом и силовыми контактами.
- Отсутствие цепи между силовыми контактами является явным признаком поломки ТЭНа или терморегулятора. Это как раз тот случай, когда защитные автоматические выключатели не отключались.
- Цепь или низкое значение сопротивления между силовыми контактами и корпусом ТЭНа свидетельствует о его пробое. В этом случае у вас скорее всего отключался автомат УЗО.
- В любом из этих случаев для устранения неисправностей нам придется изымать ТЭН.
Электрический полотенцесушитель и нагревательный элемент крепятся друг к другу при помощи резьбовых соединений. Поэтому для того чтоб изъять ТЭН нам следует его выкрутить.
Но прежде чем это делать следует узнать «сухой» или «мокрый» у нас ТЭН:
- «Сухими» называются ТЭНы, которые не соприкасаются непосредственно с теплоносителем. «Мокрые» соответственно соприкасаются и для их замены потребуется слив воды, масла или дистиллята, который вы используете в качестве теплоносителя.
- В большинстве случаев применяются «мокрые» ТЭНы, цена на которые несколько ниже. Для замены такого нагревательного элемента следует снять полотенцесушитель и перевернуть его. После этого выкрутить старый ТЭН и установить новый. Если необходимо можно заменить или долить теплоноситель.
Обратите внимание! В некоторых моделях полотенцесушителей возможна замена отдельно термодатчика и отдельно ТЭНа. В этом случае вам следует прозвонить их по отдельности и заменить только то устройство, которое не дает цепи.
Сразу после замены и проверки герметичности установки ТЭНа следует еще раз прозвонить его в полном объеме. И только при положительных результатах замеров производить подключение.
Как видите ремонт сушилок для полотенец не такая уж сложная задача. Здесь главное быть последовательным и обладать хотя бы минимальными познаниями в электротехнике. Ну а наша инструкция поможет вам в решении любых вопросов.
Автор статьи: Артем Кондратьев
Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.3 проголосовавших: 41Коммутатор 7.110-3734-20 схема — hayadat.ru
Скачать коммутатор 7.110-3734-20 схема doc
В большинстве инструкций по эксплуатации отсутствует описание методики поиска 7.110-3734-20, поэтому приводим полную гост iso 2859-1-2009 скачать поиска схем и принципиальные схемы наиболее распространенных электронных коммутаторов зажигания.
7.110-3734-20 отечественный электронный коммутатор с управляемыми параметрами импульсов зажигания серия Однако, при установке БКС При появлении в области коммутатора металлической пластины происходит генерация тока, который подается на вход коммутатора. Также проверяют наличие теплопроводящей пасты между транзистором и радиатором корпусом коммутатора. При монтаже транзистора обращают особое внимание на качество его крепления к корпусу коммутатора с использованием теплопроводящей схемы.
Как правило, неисправности в двухконтактных или электронных коммутаторах можно выявить только в условиях специализированных сервисных центров.
Как работает коммутатор зажигания, схема, виды. Коммутатор зажигания имеется на каждом автомобиле независимо от модели и года выпуска. Устройства могут разделяться на отдельные виды, но принцип их действия остается примерно одинаковым.
Но не каждый автолюбитель знает, что это такое, и какую функцию выполняет обычный коммутатор, без которого было бы невозможно завести двигатель и тронуться с места.
Это простое электронное устройство всего лишь выполняет функцию искрообразования. Но сбои в его работе могут привести к неустойчивости работы двигателя на холостых оборотах или в других режимах работ. Обозначение элемента на схемах. КЭТ-А. C1. МБМ-1,0х В. Такая же замена в исполнении — труднее. Для начала удаляем заполняющую корпус пористую массу, проварив коммутатор в кипящей воде 15—20 минут.
Затем аккуратно «выщипываем» заполнитель пинцетом. Потянув за разъемы, вынимаем плату и получаем доступ к печатному монтажу. Нужна МОНТАЖНАЯ и ПРИНЦИПИАЛЬНАЯ схемы именно БКС Очень нужно! Помогите! Хотя «были годы» я тоже занимался ремонтом этого коммутатора у себя на восходе. Его кто то уже разбирал до меня, поэтому заливка была удалена, мне было проще. Я хз что там было перепаяно — там есть большой конденсатор электролит — он от тряски все время отпадывал. 23 сентября (Автор темы). Сообщение #7.
Новичок Группа: Посетители Регион: Сообщений: 5 На сайте с: Selya, спасибо Вам за помощь! Сегодня наконец-то разобрался с монтажной схемой(расположение радиодеталей на плате). Sobek56 писал(а): 1)Подойдет ли для этого ирбитская схема (при использовании исправленного коммутатора Войтенко)? 2) если установить реостат, который будет управляться вместе с дросельной заслонкой (тем самым изменяя нагрузку на двигатель), и который будет подключен к схеме управления угла опережения (правда еще незнаю как), повлияет ли это благотворно на работу двигателя?
3) можно ли данную схему собрать (с реостатом), не используя контроллер, а просто из обычных деталей? Sobek56 писал(а) «Коммутатор — — ИЖ Планета (ИЖ ).» Эта вещица — практически не ремонтопригодна и очень подвержена перегоранию. Ссылка. Ссылка. А коммутатор можно наверняка и восходовский поставить. Но опять же, схема нужно именно твоей модели. Из того что тут выложили, её нету. 14/03/ Re: Коммутатор — нужна схема. У меня есть книжка.
полистаю — но Калужского завода «ЭнергоМаш»? как выглядит заводской знак? Delta. (Mad OKAvod). 15/03/ Re: Коммутатор — нужна схема.
Схема есть. Калужского. справочник «Электронные системы зажигания» А.Г.Ходасевич Т.И.Ходасевич м антелком стр , Купи в «Чип и Дип» или жди пока отсканю и выложу!. 0. Привет. Ещё не продал коммутатор от планеты? Принципиальные электрические схемы коммутаторов зажигания приведены на рис. 2 (коммутатор — I), рис. 3 (коммутатор — II) и рис.
4 (коммутатор ). В заключение следует отметить следующее: 1. Близким аналогом зарубежного транзистора BU (см. схемы на рис. 2 и 3) является отечественный КТА1. Эти транзисторы имеют большой разброс параметров, что приводит к необходимости подбора номиналов радиоэлементов в его базовой и эмиттерной цепях, для каждого экземпляра транзистора в отдельности.
txt, EPUB, rtf, djvuЭлектросушилки для рук. Характеристики и виды приборов
Варианты конструкции электрических сушилок для рук
Конструкции электрических сушилок для рук можно разделить на два вида:
- автоматические сушилки для рук без какого-либо контакта с человеком,
- полуавтоматические сушилки для рук с необходимостью механического включения.
Автоматические сушилки для рук включаются при размещении в контролируемой датчиком (движения или инфракрасным) зоне рук для просушивания. При удалении рук происходит выключение прибора. Скорость выключения электрической сушилки для рук у некоторых моделей очень низкая и может длиться несколько секунд. Но в последних моделях применяются новые системы, которые позволяют производить включения и отключения практически мгновенно. Быстрое включение и отключение экономит электроэнергию благодаря сокращению времени работы сушилки. Полуавтоматические сушилки для рук требуют ручного включения (кнопка, клавиша и т.п.) и, по истечении заданного таймером времени, происходит ее отключение. Некоторые модели позволяют самостоятельно устанавливать время работы сушилки до отключения.
Сушилки для рук
Сушилка для рук — это прибор, создающий мощный тепловой поток для сушки рук. Благодаря удобству использования и гигиеническим возможностям устройство применяется в практически любых местах с массовым скоплением людей.
Электрические сушилки для рук: применение
Электрические сушилки для рук имеют очень широкую область применения. Обычно эти устройства используются в объектах, где использование обычных полотенец не соответствует санитарно-гигиеническим требованиям и нормам. Кроме того, по сравнению с бумажными салфетками, электрическая сушилка для рук — это наиболее экономичный и эффективный способ высушить руки.
Современные электрополотенца обладают завидными скоростными возможностями: у некоторых моделей на сушку рук уходит всего лишь 7–15 секунд. При этом устройства способны достигать скорости потока в 90 м/с.
Электрические сушилки для рук часто встречаются в офисах, отелях, кафе, ресторанах, школах и т. д.
Автоматические сушилки для рук
Весь процесс сушки в современных приборах полностью автоматизирован. Вам не нужно каждый раз включать и выключать устройство вручную — достаточно лишь поднести влажные руки в зону срабатывания сенсора (у моделей разных производителей принцип и расстояние срабатывания датчика может различаться). Выключается прибор также автоматически — после того, как вы уберете руки, либо через небольшой промежуток времени. Последнее сделано для того, чтобы избежать непрерывной работы сушилки в случае попадания в зону датчика каких-либо посторонних предметов.
Автоматические сушилки для рук — это не только удобно, но и абсолютно гигиенично. Для заведений с высокой посещаемостью и большим человекопотоком этот момент особенно важнен. Любые «контактные» устройства, приводимые в действие нажатием кнопки, не только быстрее изнашиваются и выходят из строя, но и представляют собой благоприятную среду для распространения микробов и бактерий.
Сушилка для рук в туалет
Установка сушилки для рук в туалет или ванную комнату актуальна не только для госучреждений и публичных мест, но также и для частных домов, коттеджей и даже квартир. Благодаря усовершенствованной конструкции прибора и применению новых технологий, себестоимость одной «сушки» крайне невелика, что, в конечном итоге, делает прибор не только удобным, но и экономичным.
Покупка электрической сушилки не только позволит избежать необходимости постоянно менять полотенца (особенно в больших и многодетных семьях), но и послужит хорошим стимулом в соблюдении гигиены у детей.
Что касается габаритов, то практически у любого производителя в модельном ряду представлены компактные приборы, которые можно без труда разместить даже в небольших ванных комнатах и туалетах. Помимо этого, сушилки — как и любые бытовые устройства — легко устанавливаются и подключаются к сети и не требуют специального технического обслуживания.
Сушки для рук: минусы и плюсы
Сушки для рук (они же сушилки) имеют как плюсы так и минусы. Среди достоинств сушилки для рук — простота применения, экономичность, а также внушительная скорость сушки. К тому же большинство современных приборов выполнено из прочных конструкций и обладают низким уровнем шума. Также сушки для рук потребляют относительно мало электроэнергии и безопасны в эксплуатации.
Недостатков у сушилки для рук гораздо меньше. Так, инфракрасный датчик может среагировать и на посторонний предмет, тем самым впустую расходуя электроэнергию. Помимо этого, сушки для рук обычно крепятся рядом с умывальниками, что в случае ограниченного свободного пространства может быть затруднительно. Впрочем, сама установка электрополотенца максимально проста: во многих моделях предусмотрена крепежная планка.
Купить сушилку для рук в интернет-магазине
Интернет-магазин сушилок для рук «Мистер Климат» предлагает огромный выбор рукосушилок отечественного и зарубежного производства по выгодным ценам и с бесплатной доставкой по городу. В нашем каталоге представлены модели, выполненные из современных и прочных материалов (ABS-пластик, металл) как для предприятий системы HoReCa, так и для домашнего использования. Благодаря удобной форме подбора моделей вы без труда выберете в нашем каталоге подходящую электрическую сушилку для рук с учетом бренда, мощности и других параметров.
Прежде чем купить сушилку для рук, стоит убедиться в наличии термостата, благодаря которому устройство прекратит работу в случае перегрева корпуса. Также будет полезным выяснить, имеет ли электросушилка шумопоглощающий корпус. Некоторые модели позволяют выбирать направление потока теплого воздуха, имеют стильный дизайн и выполняются в антивандальном исполнении, которое защищает прибор от повреждений злоумышленниками и вредных воздействий внешней среды.
В нашем магазине представлен большой выбор рукосушилок известных брендов. Купить сушилку для рук в Санкт-Петербурге (СПб) можно с бесплатной доставкой нашей курьерской службой. Цены сушилок для рук самые разные: от бюджетных моделей с базовым набором функций до дорогих приборов улучшенной конструкции (антивандальные, скоростные, дизайнерские). Наша курьерская служба осуществляет бесплатную доставку по СПб и Москве, доставка в другие города России и СНГ также возможна (по тарифам транспортных компаний).
Производители сушилок для рук
Сушилки для рук часто ищут:
- Скоростные
- Антивандальные
- Мощные
- Настенные
- Автоматические
- Бесконтактные
- Бытовые
- В туалет
- Сенсорные
Конструкция корпуса электрических сушилок для рук
Корпус электрической сушилки для рук может выполняться из пластика (различной прочности) или металла. Причем металл для корпуса электрической сушилки может быть окрашен, покрыт защитными веществами или применена нержавеющая сталь с матовой или полированной поверхностью. Также встречаются пластиковые корпуса с дополнительным металлическим кожухом (антивандальное исполнение). Форма корпуса сушилки для рук может быть круглой, прямоугольной, конусной или комбинированной. Способ установки предусматривает снятие кожуха или применение монтажной планки. Кабель питания сушилки для рук может отсутствовать (для подключения к скрытой проводке) или реализован в готовом виде (с вилкой). Цвет корпуса сушилки для рук может быть практически любым, что позволяет подобрать оформление прибора для любого интерьера. Очень важным параметром корпусов электрических сушилок является наличие шумо- и виброизоляции.
Оценка санузла и ванной для правильного выбора сушилки для рук
Универсальное устройство, такое как электрическая сушилка для рук, отличается целым комплексом технических и эксплуатационных параметров.
Именно их необходимо учесть для правильного выбора устройства, при этом обязательно необходимо обратить внимание на саму ванную, совмещенную с санузлом, для оценки ее параметров:
- важно рассчитать проходимость помещения;
- определить количество посетителей санузла;
- выбрать уровень безопасности использования.
Бытовые сушилки для рук достаточно редко используются в квартире, чаще всего их можно встретить в кафе, офисах, ресторанах и отелях.
При этом такое устройство остается практичным и полезным, может использоваться в разных условиях и для обустройства ванных комнат, оформленных в разной стилистике и тематике.
Конструкция системы управления электрических сушилок для рук
Система управления электрических сушилок для рук может быть полностью автоматической (без узлов управления на корпусе) или реализованной в виде кнопок, клавиш и сенсорных панелей. Автоматическая система управления реализуется в виде электронной платы, к которой подключаются датчики (движения или инфракрасные) и система защиты от перегрева. Все функции выполняются без вмешательства в работу сушилки человека. Система управления с узлами управления на корпусе сушилки для рук может предусматривать наличие кнопки питания, кнопки включения режима сушки и регулятора задержки таймера. Таймер в электрической сушилке для рук выполняет задержку коммутации после включения и отключает устройство после истечения заданного количества времени. Регулировка задержки времени может производиться при помощи устройств на корпусе сушилки (в любое время) или внутри устройства (регулировка во время монтажа).
BXG-200 — краткий обзор сушилки для рук от инженера ЦТО. Принципиальная схема с комментариями.
Принципиальная электрическая схема сушилки для рук BXG-200.
Заметим сразу, большого опыта работы с сушилками для рук – нет. Периодически оказываются в ремонте, как правило, с небольшими дефектами, и не более того. Но даже эти нечастые знакомства дают общую картину, большинство схем сушилок для рук, похожи друг на друга как братья близнецы и работают по одному и тому же принципу. Поэтому достаточно рассмотреть одного из представителей, этой категории оборудования, что бы понять, как работают все остальные.
Работа сушилки для рук BXG-200 выполнена по классическому алгоритму, надо поднести руки в зону действия датчиков, для включения режима сушки. Соответственно если руки убрать, через некоторое время сушка отключится.
Расположение элементов на плате сушилки для рук BXG-200.
Фото сторона 1 сушилки для рук BXG-200.
Фото сторона 2 сушилки для рук BXG-200.
Особенностью сушилки для рук в пластиковом исполнении является отсутствие заземления, в принципе.
Блок питания имеет выходные напряжения
— нестабилизированные +12В, для питания обмотки реле
— стабилизированные +9В, для питания всей логики.
Излучатели выполнены в виде двух светодиодов, включенных последовательно с балластным резистором R1 (51 Ом). Включение светодиодов осуществляется в импульсном режиме, импульсы на ключевой транзистор включения светодиодов подаются с генератора, выполненного на микросхеме DD3.2 (HCF4093BE). Импульсы с генератора и с выхода фотодиода подаются на триггер Шмитта DD3.1, далее на DD3.3, DD3.4 и с 11 ноги DD3 снимается уровень сигнала соответствующий состоянию датчиков. Обычно сюда подключается база ключевого транзистора управляющего обмоткой силового реле (семистора). В нашем же случае установлена микросхема DD2(HCF4541BE), которая обеспечивает задержку выключения вентилятора, после того как руки выйдут из зоны действия датчиков. Скорее всего, смысл этой задержки, не дать выключится сушилке для рук при случайном выходе рук из зоны действия датчиков, для предотвращения повторного запуска вентилятора. Сигнал для ключевого транзистора Q1(SS8050), управляющего обмоткой реле K1, снимается с 8 ноги DD2.
Нагревательный элемент сушилки для рук BXG-200.
Температура нагревателя составляет 40-45С. Защиту от перегрева нагревателя при заклинивании двигателя вентилятора обеспечивает термопредохранитель на 150С. Конструкция нагревателя позволяет избежать повреждения при деформации элементов в случае включении выключении.
Параметры электрических сушилок для рук
Рассматривая конструкцию электрических сушилок для рук необходимо знать основные характеристики, которые влияют на работу всего устройства. Такими характеристиками являются:
- Мощность: общая потребляемая мощность электрической сушилки для рук складывается из мощности нагревательного элемента и мощности вентилятора.
- Температура нагрева воздуха: слишком высокая температура иссушивает кожу рук, а низкая увеличивает время сушки.
- Скорость воздушного потока (производительность вентилятора): высокая скорость воздуха оправдана при высокой температуре нагрева, что значительно сокращает время сушки.
- Уровень шума и вибрации: работа вентилятора сопровождается образованием шума и вибрации, которые минимизируются путем применения звуковой и вибрационной изоляции корпуса.
- Система управления: может быть автоматической с полным отсутствием контакта человека и устройства или механической с необходимостью ручного включения сушки для рук.
Учитывая небольшую сложность конструкции электрических сушилок для рук, необходимо указать, что их качество и надежность напрямую зависят от выбранных материалов и качества изготовления узлов. Некоторые недобросовестные производители прибегают к имитации качественных материалов и применяют недолговечные узлы. Подобные изделия после непродолжительной эксплуатации начинают издавать сильный шум, падает температура нагрева, возникает вибрация или узел полностью выходит из строя. Поэтому, при выборе электрической сушилки для рук нужно отдавать предпочтение известным компаниям и проверять наличие сертификатов качества. Форма корпуса сушилки, хоть и является одним из основных критериев выбора, но мало влияет на рабочие характеристики. Одним из важных параметров корпуса может являться его антивандальная конструкция и устойчивость к ударам. Качество нагревательного элемента и вентилятора проверить намного сложнее, поэтому следует основываться на сопроводительных документах и сертификатах. Принимая во внимание особенности определения качества электрических сушилок для рук, лучшим вариантом при выборе является привлечение опытного специалиста, который поможет выбрать нужную модель.
Преимущества электросушителей HÖR
В каталоге нашего интернет-магазина представлены удобные и практичные модели для настенной установки по низким оптовым ценам. Товар сертифицирован в России, каждый прибор проходит обязательную проверку перед продажей. Электросушилка для рук настенная соответствует требованиям, предъявляемым к низковольтному оборудованию, привлекает покупателей следующими преимуществами:
- небольшой вес;
- стильный дизайн;
- низкая стоимость;
- хорошая мощность;
- оптимальные размеры;
- антивандальный корпус;
- длительный гарантийный срок;
- экономный расход электроэнергии;
- высокая скорость воздушного потока.
Решение купить электросушилку для рук – выгодное вложение средств. Оборудование класса IPX 1 надежно защищено от попадания капель воды внутрь устройства, случайного или намеренного повреждения. Идеально подходит для установки в местах со средней и большой проходимостью.
Как понять и использовать IC 4093 NAND Gates, PinOuts
В этой статье мы узнаем, как использовать NAND Gates от IV 4093 или любой другой подобной ИС, состоящей из вентилей NAND.
Об IC 4093
IC 4093 может не иметь сложных спецификаций и атрибутов, но предлагает множество полезных утилит. Он состоит из нескольких основных блоков, которые можно настроить в соответствии с личными предпочтениями и использовать для множества различных приложений.
Внешне IC 4093 выглядит вполне обычной двухлинейной ИС.
Он состоит из 14 контактов и имеет четыре блока CMOS, встроенных внутри корпуса.
Эти блоки называются воротами, здесь они называются воротами NAND.
Понять и использовать вентили NAND IC 4093 просто, и в этих вентилях нет ничего сложного.
Вы можете представить их как электронный компонент, имеющий пару входов и один выход, совсем как транзистор, но эти вентили встроены в корпус и не являются отдельными компонентами, такими как транзисторы.
Однако описанные выше вентили полностью отличаются по своим характеристикам от линейных устройств, таких как транзисторы.
Затворы просто созданы для создания определенных наборов выходных напряжений в ответ на конкретные указанные наборы команд входных напряжений.
Рассмотрим один логический элемент И-НЕ, который будет иметь два входа и один выход.
Подайте положительное напряжение на оба входа; вы получаете отрицательное напряжение на выходном контакте.
Подайте отрицательное напряжение или напряжение земли на оба входа, и вы получите положительное напряжение на выходе.
Применение противоположных уровней напряжения на входных контактах не влияет на выход и остается положительным с его напряжением.
Информация сообщает нам о логических свойствах логического элемента, который предназначен для логического элемента И-НЕ, и обычно дается в виде таблиц истинности.
Важно отметить, что на входы всегда должны подаваться определенные уровни напряжения и их нельзя оставлять открытыми.
Абсолютный максимальный рейтинг
Следующие рейтинги указывают максимальные и минимальные значения, которые нельзя превышать при использовании IC 4093, ни при каких обстоятельствах, чтобы избежать необратимого повреждения IC
- В DD Напряжение питания на контакте # 14 = -0.От 5 до +22 В
- В I Входное напряжение постоянного тока = -0,5 до VDD + 0,5
- I I Входной ток постоянного тока = ± 10 мА
- PD Рассеиваемая мощность на корпус = 200 мВт
- PD Рассеиваемая мощность на выходе транзистор = 100 мВт
- T op Рабочая температура от -55 до + 125 ° C
- T stg Температура хранения от -65 до +150
Как использовать
IC 4093 может использоваться в зависимости от действительности табличных функций и работы выходов затвора в ответ на логику входа затвора или напряжения.
Выходной контакт обычно может использоваться для запуска следующего каскада в электронной схеме, однако он не несет никакой критичности и не повредит ИС, если оставить его открытым.
Однако подаваемое напряжение на входы вентилей никогда не должно превышать напряжение питания ИС, которое, в свою очередь, должно быть в пределах указанного диапазона, обычно в пределах от 2 до 15 вольт.
Неопределенные уровни напряжения в соответствии со схемами CMOS находятся в пределах от 0,75 до 2,5 вольт. Все, что выше 2,5, считается логической 1 или высоким, а все ниже 0.75 считается логическим 0 или низким логическим уровнем.
Что такое триггер Шмитта
Хотя функционирование IC 4093 в точности такое же, как и у любого обычного логического элемента NAND, и даже цифры в таблице истинности в точности идентичны, все же IC 4093 упоминается как триггер Шмитта. Почему?
Это связано с тем, что реакция выхода затвора IC 4093 на входной сигнал запаздывает с небольшой временной задержкой, что гарантирует, что выход никогда не будет подвержен влиянию случайных или случайных изменений входного сигнала, а выходная реакция создается только для подлинного входного сигнала. сигналы.Эта функция происходит из-за внутреннего атрибута эффекта гистерезиса IC.
Например, предположим, что ко входу затвора приложен очень короткий мгновенный импульс, который может быть примерно на пороге истинного уровня входного логического импульса.
Такие импульсы будут игнорироваться триггерами Шмитта 4093, так как небольшая задержка в выходном отклике заставит вентиль ждать, пока сигнал не будет обнаружен выше правильных пороговых значений. В этой ситуации выход затвора останется стабильным и неизменным.
Состояние выхода затвора изменит состояние только после того, как будет обнаружен настоящий входной импульс, который остается постоянно высоким или низким для запаса гистерезисной задержки затвора.
Прикладная схема
Простая схема двойного альтернативного мигающего светодиода показана выше с использованием одной микросхемы IC 4093. Светодиоды будут мигать поочередно, а скорость мигания или частоту можно регулировать с помощью потенциометра P1.
Значения R2 и R3 будут зависеть от количества используемых светодиодов и напряжения питания.Их можно установить по следующей формуле:
R = напряжение питания — общее прямое напряжение светодиода / ток светодиода
для стандартного одиночного светодиода прямое напряжение можно принять равным 3,3 В, для двух последовательно соединенных — 6,6. и так далее.
Небольшой световой эффект
Небольшой и компактный светодиодный эффект можно создать с помощью одной ИС 4093, как показано на следующем рисунке.
Подключенные светодиоды будут выглядеть как бегущие один за другим по кругу, скорость которого будет зависеть от конденсаторов C1, C2, C3 и резисторов R1, R2, R3.
Вы можете увеличивать или уменьшать эти компоненты, чтобы регулировать частоту работы светодиодов.
M5L8042 Резюме: panasonic инвертор dv 707 инструкция ccd камера mc 7218 электрическая схема panasonic инвертор инструкция dv 707 tda 12011 детали контактов tmm2114 tda 12011 двигатель постоянного тока Toshiba DGM 3520 2A sn29764 MC74HC4538 | OCR сканирование | С-17103 54070Z CH-5404 M5L8042 panasonic инвертор dv 707 руководство схема подключения камеры ccd mc 7218 panasonic инвертор ручной dv 707 tda 12011 контактный детали tmm2114 tda 12011 ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА Toshiba DGM 3520 2A sn29764 MC74HC4538 | |
миллиардов трансформатор e 3103 308 30631 Аннотация: 74ls219 HD46505 -250 / миллиард трансформатор e 3103 308 30631 SW02F motorola mda 962-2 SAA6000 миллиард трансформатор e 3140118 32432 54LS323 FZK105 | OCR сканирование | С2000, г. K25582 CH-5404 54070Z миллиард трансформатор е 3103 308 30631 74лс219 HD46505 -250 / млрд трансформатор е 3103 308 30631 SW02F моторола mda 962-2 SAA6000 миллиард трансформатор е 3140118 32432 54LS323 FZK105 | |
2007 — 74ls74apc Аннотация: HD74ls04p 74LVC1G04ady8 semiconductor HCF4060BE AZ431BZ-AE1 HEF4093BP datasheet скачать бесплатно ne5334 hd74hc132p dm74ls47n | Оригинал | ||
2010 — схема блока питания atx 500w Реферат: Pioneer PAL 012A 1000w инвертор PURE SINE WAVE принципиальная схема Цифровые ИБП на 600 ВА winbond bios 25064 TLE 9180 Infineon smsc MEC 1300 Nu TBE принципиальная схема инвертор 2000 Вт DK55 принципиальная схема светящегося 600 ВА ИБП | Оригинал | P462-ND P463-ND LNG295LFCP2U LNG395MFTP5U US2011) принципиальная схема atx блок питания 500w pioneer PAL 012A Принципиальная схема инвертора PURE SINE WAVE мощностью 1000 Вт Цифровые схемы ИБП на 600 ВА Winbond BIOS 25064 TLE 9180 Infineon smsc MEC 1300 Nu Схема преобразователя TBE 2000w DK55 Принципиальная схема светящегося ИБП 600ВА | |
G-Z605 Аннотация: GZ605 i314 | OCR сканирование | 10OnA C / HCF4518B / 4520B G-Z605 GZ605 i314 | |
2002 — HCF4520BEY Реферат: HCF4520B HCF4520BM1 HCF4520M013TR PO13H | Оригинал | HCF4520B 100 нА JESD13B HCF4520B HCF4520B, HCF4520BEY HCF4520BM1 HCF4520M013TR PO13H | |
2003-5555 FAIRCHILD оптопара Аннотация: MC74HC373DW DM74LS75N 74hc14n эквивалент 40373 HCF4060BE лист данных 14543 motorola NC7S125M5X CD40106BE 14049 | Оригинал | SCYB017A A010203 5555 FAIRCHILD оптопара MC74HC373DW DM74LS75N 74hc14n эквивалент 40373 HCF4060BE лист данных 14543 motorola NC7S125M5X CD40106BE 14049 | |
Схема контактовмикросхемы 4518B Абстракция: 45288 4518B 4520B 45118 4520 HCC45XX | OCR сканирование | 4518B 4520B 4518B 4518B / 4520B 4518B / 4520B HCC / HCF4518B-20 S-I600 / I схема выводов микросхемы 4518B 45288 45118 4520 HCC45XX | |
2003-5555 FAIRCHILD оптопара Резюме: MC74HC374N 74hc14n эквивалент NC7S125M5 14069 HCF4541BEY APPLICATION HCF4013BE 4026 fairchild datasheet 14543 motorola Motorola DM74LS139N | Оригинал | SCYB017A A010203 5555 FAIRCHILD оптопара MC74HC374N 74hc14n эквивалент NC7S125M5 14069 HCF4541BEY ПРИМЕНЕНИЕ HCF4013BE 4026 Fairchild лист данных 14543 motorola Motorola DM74LS139N | |
1994 — 4520В Абстракция: HCF4518 4518B | Оригинал | HCC / HCF4518B HCC / HCF4520B HCC / HCF4518B HCC / HCF4520B 100 нА HCC45XXBF HCF45XXBM1 4520B HCF4518 4518B | |
F4520BD Аннотация: 4518b | OCR сканирование | HCC / HCF4518B HCC / HCF4520B 4518B 4520B 100 нА AND25 HCC / HCF4518B / 4520B PLCC20 F4520BD | |
лм 3240 Аннотация: smd транзистор 6c5 EMP11 RSQ035P03 HTRM800 CY62148E BAS70WT ABB инвертор код неисправности двигателя инвертор ABB ACS 300 abb инвертор ручной acs 800 | OCR сканирование | P462-ND LNG295LFCP2U P463-ND LNG395MFTP5U P468-ND LNG995PF8W AT-DE071) lm3240 smd транзистор 6c5 EMP11 RSQ035P03 HTRM800 CY62148E BAS70WT Код неисправности инверторного двигателя ABB инвертор ABB ACS 300 abb инвертор ручной acs 800 | |
HCF4051BE Аннотация: HCF4047BE HCF4053BE HCF4024BE HEF4007UBP cd40 CD4009CN CD4528BE MC14072 HCF4028BE | OCR сканирование | TC4000BP TC4001BP TC4001UBP TC4002BP TC4006BP TC4007UBP TC4008BP TC4009UBP TC4010BP TC4011BP HCF4051BE HCF4047BE HCF4053BE HCF4024BE HEF4007UBP cd40 CD4009CN CD4528BE MC14072 HCF4028BE | |
2002 — HCF4520BE Аннотация: HCF4520BEY HCF4520B HCF4520BM1 HCF4520M013TR PO13H | Оригинал | HCF4520B 100 нА JESD13B HCF4520B HCF4520B, HCF4520BE HCF4520BEY HCF4520BM1 HCF4520M013TR PO13H | |
2003 — MC0628R Реферат: 40373 74hc14n эквивалент HCF4017BE 4046 примечание по применению philips HCF4060BE mc0628 SN74121 заявление по применению MC74HC373DW HCF4053BE | Оригинал | SCYB017A T74ALVC32374 74CBTLV16211 SN74CBTD16211 SN74SSTV16859 SN74CBTLV16211GRDR SN74ALVC16245AGRDR -SN74SSTV16859GKER MC0628R 40373 74hc14n эквивалент HCF4017BE 4046 инструкция по применению, philips HCF4060BE mc0628 Примечание по применению SN74121 MC74HC373DW HCF4053BE | |
Эквивалент TC4013BP Аннотация: D4066BC SCL4160BE SCL4081BE SCL4017BE CF4017BE scl4584be cd4013be эквивалент CD4069BE CD4049CN | OCR сканирование | CD4000CN CD4000M CD4014BE CD4015BE CD4016BE CD4017BE CD4018BE CD4019BE CD4020BE CD4021BE Эквивалент TC4013BP D4066BC SCL4160BE SCL4081BE SCL4017BE CF4017BE scl4584be cd4013без эквивалента CD4069BE CD4049CN | |
HCF4069UBE Аннотация: HCF4053BE TC400BP HCF4093BE CD4049CN HCF4017BE CD400IBCN MCI4050BCP TC4036B HCF4052BE | OCR сканирование | TC400BP TC4001BP TC4001UBP TC4002BP TC4006BP TC4007UBP TC4008BP TC4009UBP TC4010BP TC4011BP HCF4069UBE HCF4053BE HCF4093BE CD4049CN HCF4017BE CD400IBCN MCI4050BCP TC4036B HCF4052BE | |
2003 — CD4558 Аннотация: NC7S125 MC74F138N HCF4541 Motorola MC74HC251N 74ACT161 74V1G08 SOT323 / 5 SN74ACT14DR HCF4017 DHVQFN-20 | Оригинал | 74ABT16244 A010203 53001cov SCYB017 CD4558 NC7S125 MC74F138N HCF4541 Motorola MC74HC251N 74ACT161 74В1Г08 СОТ323 / 5 SN74ACT14DR HCF4017 DHVQFN-20 | |
Принципиальная схема стабилизатора переменного напряжения 2000-220В Аннотация: Электрическая схема цветного телевизора LG tda 9370 1000w инвертор PURE SINE WAVE принципиальная схема принципиальная схема atx блок питания 500w TV SHARP IC TDA 9381 PS принципиальная схема беспроводная шпионская камера 9744 mini mainboard v1.2 sony 279-87 транзистор E 13005-2 superpro lx | Оригинал | AD9272 P462-ND LNG295LFCP2U P463-ND LNG395MFTP5U Принципиальная схема стабилизатора переменного напряжения 220В Схема цветного телевизора LG tda 9370 Принципиальная схема инвертора PURE SINE WAVE мощностью 1000 Вт принципиальная схема atx блок питания 500w Микросхема TV SHARP TDA 9381 PS принципиальная схема беспроводной шпионской камеры 9744 мини материнская плата v1.2 sony 279-87 транзистор Е 13005-2 superpro lx | |
Справочник эквивалентадля 10N60 MOSFET Аннотация: MC14016CP GD4511 an-6466 CX 2859 SMD 74AC14 spice 7028 SMD Transistor HCF4018be 6120 * Harris Harris Application Note 9415 | OCR сканирование | 1-800-4HARRIS Книга эквивалентных данных 10N60 MOSFET MC14016CP GD4511 Ан-6466 CX 2859 SMD 74AC14 специя 7028 SMD транзистор HCF4018be 6120 * харрис Примечание по применению Harris 9415 | |
1998-КМОП 4000B Аннотация: КМОП серии 4000B DIL-16 4500B DIL16 HCF4538 bcd в шестнадцатеричный десятичный дисплей HCF4066B HCF4001B DIL24 память | Оригинал | 4000B HCF4010B 4000B / 4500B / 40100B HCF4000B HCF4001B HCF4002B HCF4006B HCF4007UB HCF4008B HCF4009UB CMOS 4000B CMOS серии 4000B ДИЛ-16 4500B DIL16 HCF4538 bcd в шестнадцатеричное десятичное отображение HCF4066B HCF4001B Память DIL24 | |
CD4049CN Аннотация: HCF4017BE CD4069CN HCF4093BE HCF4011BE HCF4053BE HCF4051BE HCF4069UBE HCF4050BE HCF4047BE | OCR сканирование | TC4042BP TC4043BP TC4044BP TC4047BP TC4049BP TC4050BP TC4051BP TC4052BP TC4053BP TC4054BP CD4049CN HCF4017BE CD4069CN HCF4093BE HCF4011BE HCF4053BE HCF4051BE HCF4069UBE HCF4050BE HCF4047BE | |
TDA0161 эквивалент Реферат: 1N3393 2N4895 inmos transputer reference manual Transistor morocco mje13007 sgs 2n3055 ua776mh ST90R9 BYT30 byt301000 | OCR сканирование | ||
4518B Аннотация: абстрактный текст недоступен | Оригинал | HCC / HCF4518B HCC / HCF4520B HCC / HCF4518B HCC / HCF4520B 100 нА HCC45XXBF HCF45XXBM1 4518B | |
2002 — HCF4520BE Реферат: hcf4520bey HCF4520B HCF4520BM1 HCF4520M013TR PO13H PR 200 токовый пробник | Оригинал | HCF4520B 100 нА JESD13B HCF4520B HCF4520B, HCF4520BE hcf4520bey HCF4520BM1 HCF4520M013TR PO13H Датчик тока PR 200 | |
Эквивалент TC4013BP Аннотация: D4066BC SCL4160BE SCL4081BE SCL4017BE CF4017BE scl4584be cd4013be эквивалент CD4069BE CD4049CN | OCR сканирование | CD4000CN CD4000M CD4014BE CD4015BE CD4016BE CD4017BE CD4018BE CD4019BE CD4020BE CD4021BE Эквивалент TC4013BP D4066BC SCL4160BE SCL4081BE SCL4017BE CF4017BE scl4584be cd4013без эквивалента CD4069BE CD4049CN | |
CD4049CN Аннотация: HCF4017BE CD4069CN HCF4093BE HCF4011BE HCF4053BE HCF4051BE HCF4069UBE HCF4050BE HCF4047BE | OCR сканирование | TC4042BP TC4043BP TC4044BP TC4047BP TC4049BP TC4050BP TC4051BP TC4052BP TC4053BP TC4054BP CD4049CN HCF4017BE CD4069CN HCF4093BE HCF4011BE HCF4053BE HCF4051BE HCF4069UBE HCF4050BE HCF4047BE | |
HCF4051BE Аннотация: HCF4047BE HCF4053BE HCF4024BE HEF4007UBP cd40 CD4009CN CD4528BE MC14072 HCF4028BE | OCR сканирование | TC4000BP TC4001BP TC4001UBP TC4002BP TC4006BP TC4007UBP TC4008BP TC4009UBP TC4010BP TC4011BP HCF4051BE HCF4047BE HCF4053BE HCF4024BE HEF4007UBP cd40 CD4009CN CD4528BE MC14072 HCF4028BE | |
Справочник эквивалентадля 10N60 MOSFET Аннотация: MC14016CP GD4511 an-6466 CX 2859 SMD 74AC14 spice 7028 SMD Transistor HCF4018be 6120 * Harris Harris Application Note 9415 | OCR сканирование | 1-800-4HARRIS Книга эквивалентных данных 10N60 MOSFET MC14016CP GD4511 Ан-6466 CX 2859 SMD 74AC14 специя 7028 SMD транзистор HCF4018be 6120 * харрис Примечание по применению Harris 9415 | |
1997 — Ericsson Руководство по установке RBS 6000 Аннотация: ericsson RBS 6000 series РУКОВОДСТВО ПО УСТАНОВКЕ Philips Twin Eye PLN 2032 ERICSSON RBS 6000 Ericsson RBS 6000 Руководство по аппаратному обеспечению ericsson RBS 3206 dil relay 349-383 IGBT semikron 613 GB 123 CT ericsson RBS 6000 series Z0765A08PSC | Оригинал | 304X264X130 CL200 TC554001FI-85L TC554001FTL-70 BMSKTOPAS900 BMSKTOPAS870 10 / 100TX 13X76 35X100 19X89 Руководство по установке Ericsson для RBS 6000 ericsson RBS 6000 series РУКОВОДСТВО ПО УСТАНОВКЕ Philips Twin Eye 2032 злотых ERICSSON RBS 6000 Руководство по аппаратному обеспечению Ericsson RBS 6000 Эрикссон RBS 3206 реле дил 349-383 IGBT семикрон 613 ГБ 123 CT ericsson RBS 6000 серии Z0765A08PSC | |
2001 — СКИП 33 н.э. 125 т2 Реферат: skiip 613 gb 123 ct RBS 6302 ericsson SKIIP 513 gb 173 ct THERMISTOR ml TDK 150M pioneer PAL 010a Отчет о проекте дымовой сигнализации с использованием IC 555 doc SKiip 83 EC 125 T1 ericsson RBS 6000 series РУКОВОДСТВО ПО УСТАНОВКЕ Ericsson Руководство по установке для RBS 6302 | Оригинал | 734TL УЭБ-МОДЕМ-34 HCS412 / WM TLV320AIC10IPFB 100 МБ НЕОН250 GA-60XM7E BLK32X40 BLK32X42 SKIIP 33 nec 125 t2 лыжи 613 gb 123 ct RBS 6302 Эрикссон SKIIP 513 gb 173 ct ТЕРМИСТОР TDK 150M мл pioneer PAL 010a Отчет о проекте дымовой сигнализации с использованием IC 555 doc СКИП 83 EC 125 T1 ericsson RBS 6000 series РУКОВОДСТВО ПО УСТАНОВКЕ Руководство по установке Ericsson для RBS 6302 | |
2000 — Динвертер 768R Аннотация: G7D-412S Ericsson Руководство по установке термистора RBS 6201 OMRON G7d Th4 6201 RBS руководство пользователя ericsson TMS77C82NL геркон rs 349-355 i ball 450 Вт smps ремонт RBS -ericsson 6601 | Оригинал | HEF4527BT HEF4531BT HEF4534BP HEF4534BT MSP-STK430X320 AD9054 / печатная плата AD9054BST-135 IPS521G IPS521S IRL2203S Динвертер 768р G7D-412S Руководство по установке Ericsson для RBS 6201 OMRON G7d Термистор Th4 Руководство по эксплуатации 6201 RBS ericsson TMS77C82NL герконовое реле RS 349-355 я мяч 450 ватт smps ремонт RBS -ericsson 6601 | |
1998 — Принципиальная схема стабилизатора переменного напряжения 220в Аннотация: Инвертор 1000 Вт PURE SINE WAVE принципиальная схема Philips Руководство по замене мастера ЭКГ Руководство по замене основного ЭГП полупроводников diac 3202 bta16 6008 csr1000 mini Audio преобразователь 200k на 1k ct вход jrc 2904 d BTA12 6008 | Оригинал | Batte48 Принципиальная схема стабилизатора переменного напряжения 220В Принципиальная схема инвертора PURE SINE WAVE мощностью 1000 Вт руководство по замене мастера экг philips руководство по замене полупроводников ЭКГ diac 3202 bta16 6008 csr1000 мини-аудио преобразователь 200k на 1k ct вход jrc 2904 d BTA12 6008 | |
миллиардов трансформатор e 3103 308 30631 Аннотация: 74ls219 HD46505 -250 / миллиард трансформатор e 3103 308 30631 SW02F motorola mda 962-2 SAA6000 миллиард трансформатор e 3140118 32432 54LS323 FZK105 | OCR сканирование | С2000, г. K25582 CH-5404 54070Z миллиард трансформатор е 3103 308 30631 74лс219 HD46505 -250 / млрд трансформатор е 3103 308 30631 SW02F моторола mda 962-2 SAA6000 миллиард трансформатор е 3140118 32432 54LS323 FZK105 | |
M5L8042 Резюме: panasonic инвертор dv 707 инструкция ccd камера mc 7218 электрическая схема panasonic инвертор инструкция dv 707 tda 12011 детали контактов tmm2114 tda 12011 двигатель постоянного тока Toshiba DGM 3520 2A sn29764 MC74HC4538 | OCR сканирование | С-17103 54070Z CH-5404 M5L8042 panasonic инвертор dv 707 руководство схема подключения камеры ccd mc 7218 panasonic инвертор ручной dv 707 tda 12011 контактный детали tmm2114 tda 12011 ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА Toshiba DGM 3520 2A sn29764 MC74HC4538 |
74LS00 Распиновка, конфигурация, эквивалент, схема и техническое описание
74LS00 является членом серии 74XXYY IC.ИС 74xxyy — это логических вентилей цифровой электроники. 74LS00 IC имеет четыре логических элемента NAND . Также каждый вентиль имеет два входа. Отсюда и название QUAD TWO INPUT NAND GATE.
74LS00 Конфигурация контактов74LS00 — это устройство с 14 контактами. Чип доступен в разных упаковках и выбирается в зависимости от требований. Описание каждого пина приведено ниже.
Номер контакта | Описание |
NAND GATE 1 | |
1 | A1-INPUT1 GATE 1 |
2 | B1-INPUT2 GATE 1 |
3 | Y1-ВЫХОД GATE1 |
NAND GATE 2 | |
4 | A2-INPUT1 GATE 2 |
5 | B2-INPUT2 GATE 2 |
6 | Y2-ВЫХОД GATE2 |
NAND GATE 3 | |
9 | A3-INPUT1 GATE 3 |
10 | B3-INPUT2 GATE 3 |
8 | Y3-ВЫХОД GATE3 |
NAND GATE 4 | |
12 | A4-INPUT1 GATE 4 |
13 | B4-INPUT2 GATE 4 |
11 | Y4-ВЫХОД GATE4 |
ОБЩИЕ ТЕРМИНАЛЫ | |
7 | GND- подключен к земле |
14 | VCC — подключен к положительному напряжению для подачи питания на все четыре затвора |
- Диапазон рабочего напряжения: +4.От 75 до +5,25 В
- Максимальное напряжение питания: 7 В
- Максимальный ток, разрешенный для прохождения через каждый выход затвора: 8 мА
- Выходы TTL
- Максимальный ESD: 3,5 кВ
- Типичное время нарастания: 15 нс
- Типичное время падения: 15 нс
- Рабочая температура: от 0 ° C до 75 ° C
SN54LS00, SN7400, CD4011, любые два транзистора могут быть переконфигурированы для формирования логического элемента NAND.
Где используется 74LS00 IC?Есть много причин использования 74LS00 в электронных схемах. Вот несколько примеров его использования.
1. 74LS00 в основном используется для выполнения функции NAND. В ИС есть четыре логических элемента NAND. Каждые ворота можно использовать отдельно.
2. Когда вам нужен логический инвертор. Шлюзы NAND в этом чипе можно перенастроить, чтобы сделать их НЕ шлюзом. Таким образом, мы можем сделать 74ls00 чипом с четырьмя НЕ затворами, если это необходимо.
3. Где необходима высокоскоростная работа NAND. Этот чип имеет меньшее время перехода, необходимое для высокоскоростных приложений. Таким образом, 74LS00 можно использовать в высокочастотных системах.
4. 74LS00 — одна из самых дешевых микросхем. Он действительно популярен и доступен везде.
Как использовать 74LS00 ICКак упоминалось ранее, 74LS00 имеет четыре логических элемента NAND . Ниже показано внутреннее соединение четырех ворот.
Теперь уместно напомнить вам, что вентиль И-НЕ является комбинацией логического элемента И и НЕ.
Итак, И-НЕ = И + НЕ.
Таблица истинности логического элемента И-НЕ задается как,
Вход1 | Вход2 | И Выход | Выход NAND |
НИЗКИЙ | НИЗКИЙ | НИЗКИЙ | ВЫСОКИЙ |
ВЫСОКИЙ | НИЗКИЙ | НИЗКИЙ | ВЫСОКИЙ |
НИЗКИЙ | ВЫСОКИЙ | НИЗКИЙ | ВЫСОКИЙ |
ВЫСОКИЙ | ВЫСОКИЙ | ВЫСОКИЙ | НИЗКИЙ |
Чтобы понять реакцию затвора NAND, давайте изучим внутреннюю схему затвора NAND.
В цепи, когда оба входа A1 и B1 НИЗКИЕ:
Оба транзистора Q1 и Q2 будут выключены. Таким образом, полное напряжение питания появляется на транзисторах Q1 и Q2. Поскольку на выходе Y1 не что иное, как напряжение на транзисторах Q1 и Q2, Y1 будет ВЫСОКИМ.
В случае, когда любой из входов ВЫСОКИЙ:
Будет включен только соответствующий транзистор, а другой будет выключен. При этом все напряжение питания появляется на транзисторе, который находится в выключенном состоянии.Поскольку выход Y1 представляет собой напряжение на обоих транзисторах Q1 и Q2, Y1 будет ВЫСОКИМ.
Когда оба входа ВЫСОКИЕ:
Оба транзистора будут включены, и напряжение на обоих из них будет равно нулю. Поскольку на выходе Y1 напряжение на обоих транзисторах Q1 и Q2, Y1 будет НИЗКОЕ.
После проверки случаев вы можете сказать, что мы выполнили приведенную выше таблицу истинности. Выходное уравнение для логического элемента И-НЕ может быть задано как Y = AB.
Теперь рассмотрим простую схему применения логического элемента NAND в микросхеме.
Здесь мы подключили два входа к двум кнопкам, а выход подключен к светодиоду. О выходной логике ворот можно узнать по состояниям ВКЛ и ВЫКЛ этого светодиода.
В нормальных условиях обе кнопки не нажимаются и открыты. При этом оба входа ворот будут НИЗКИМИ. Когда оба входа НИЗКИЕ, выход будет ВЫСОКИМ согласно таблице истинности, обсужденной выше. Поскольку выход ВЫСОКИЙ, светодиод загорится.
В случае, если одна из кнопок закрыта.Один вход будет НИЗКИЙ, а другой ВЫСОКИЙ. Даже в этом случае выход будет ВЫСОКИМ согласно таблице истинности. Поскольку выход ВЫСОКИЙ, светодиод загорится.
Только когда обе кнопки будут нажаты, мы получим НИЗКИЙ выход, при котором светодиод ВЫКЛЮЧЕН.
В этих трех случаях мы реализовали таблицу истинности для логического элемента NAND чипа. Таким образом, мы можем использовать все четыре врата, чтобы удовлетворить наши потребности.
Приложения- Логика общего назначения
- Цифровая электроника
- ПК и ноутбуки
- Серверы
- ALU
- Сеть
- Цифровые системы
заби (1)
СЕМЕСТР ПРОЕКТ;
TECHO METER
Имя участника группы;
М.AMIR (BEE-13114)
AMIR AKRAM (BEE- 13126)
M. SANAULLAH (BEE-13130)
ZOHAIB HASSAN (BEE-13104)
Кому отправлено;
Engr. SOHAIB ASLAM
Описание проекта:
Тахометр — это прибор, измеряющий скорость вращения вала или диска, как в двигателе или
другой машине.Тахометры — это прибор, который показывает скорость, обычно в оборотах за
минут (об / мин), с которой вращается вал двигателя или двигатель. Некоторые тахометры, особенно
, используемые в автомобилях, аналогичны по конструкции и работе автомобильным спидометрам. Другие типы
, часто подключенные непосредственно к валу, скорость которого они указывают, представляют собой небольшие электрические генераторы
, выходное напряжение которых пропорционально скорости. Это напряжение подается на вольтметр, шкала
которого откалибрована в единицах скорости.Другой тип, он используется только с двигателями, имеющими систему зажигания
, работает путем подсчета пульсаций тока или напряжения в системе зажигания, число которых
пропорционально скорости вала. На рынке
есть два типа тахометров: аналоговые и цифровые тахометры. В данном случае был предложен цифровой тахометр.
Цели проекта:
В конце этого проекта основные цели, которые необходимо достичь, включают:
1.Разработать недорогой цифровой тахометр, который может отображать точные показания скорости в зависимости от скорости вращения вала двигателя.
2. Чтобы узнать, как построить схему 3-х разрядного цифрового тахометра. 3. Для отображения измеренной скорости с помощью 7-сегментного светодиодного дисплея.
Список деталей:
1. Транзистор NPN V733P = 3
2. Транзистор PNP C1815 = 1
3. 4 Резистор = 2 кОм
4. 1 Резистор = 56 кОм
5. 3 Резистор = 100 кОм
6.1 Резистор = 10K
7. 1 Резистор = 1K
8. 1 Резистор = 3K
9. 1 Резистор = 470
10. 7 Резистор = 220
11. 1 Резистор = 4K
12. 2 Конденсатор = 473F
. 2 Конденсатор = 22F
14. 2 Конденсатор = 16F
15. 2 Конденсатор = 100F
16. IC MC14553
17. IC CD4521BE
18. IC HCF4093BE
19. IC CD4056BE
20. Семь сегментов дисплей общий катод
Принципиальная схема
Рабочий:
Схема цифрового тахометра показана на рисунке.Он состоит из диска с постоянным магнитом
, интегрального датчика Холла, схемы селективного проходного затвора, схемы сигнала временной развертки
, схемы подсчета мощности и схемы цифрового дисплея. Схема счета и схемы цифрового дисплея
используют 7-сегментный светодиодный индикатор и отображают числовой код. Входной вал
поворотного стола соединен с измеряемым вращающимся валом, когда измеряемый вращающийся вал
вращается, он будет приводить поворотный стол к вращению вместе с ним.Когда небольшой постоянный магнит проигрывателя
проходит через встроенный датчик Холла IC1, магнитный сигнал преобразуется в электрический сигнал скорости
. Этот сигнал с обратной фазой поступает на входной порт логического элемента И-НЕ 3
через логический элемент И-НЕ и далее. Трехразрядный счетчик двоично-десятичного кода MC14553B состоит из 3-х отрицательных
счетчиков двоично-десятичного кода, запускаемых по фронту, которые соединены каскадом синхронно.
CMOS LQUID-CRYSTAL CD4056BE
Приемопередатчик изображения на основе жидких кристаллов CMOS (ITD) находится в стадии разработки в Технологическом институте
Холона.Устройство сочетает в себе функции воображения и отображения в единой структуре массива
. Эта уникальная структура позволяет комбинировать прозрачное изображение, прицеливание, отображение
и отображение наложенного изображения на одном компактном дисплее, установленном на головке
.
Делитель частоты
Этот тип схемы счетчика, используемый для деления частоты, обычно известен как асинхронный 3-битный двоичный счетчик
, поскольку выход на QA to QC, который имеет ширину 3 бита, представляет собой двоичный счет от 0 до
7 для каждого тактового импульса.В асинхронном счетчике тактовые импульсы применяются только к первому каскаду с
выходным сигналом одного каскада триггера, обеспечивающего тактовый сигнал для следующего каскада триггера, а
последующих каскада получают тактовый сигнал из предыдущего каскада с помощью тактовый импульс уменьшается вдвое на
на каждом этапе.
IC DIP14 NAND GATE QUAD HCF4093BE
Затем триггер Шмитта логического элемента AND построен с MOS-устройствами Pchannel и Nchannel в одной монолитной структуре.Эти устройства находят основное применение там, где требуется малое энергопотребление
и / или высокая помехозащищенность. MC14093B может использоваться вместо четырехвходового логического элемента NAND
MC14011B для повышения помехоустойчивости или для выравнивания медленно меняющихся сигналов.
MC14553B 3-значный счетчик BCD
Трехзначный счетчик BCD MC14553B состоит из 3 счетчиков BCD, запускаемых отрицательным фронтом, которые соединены каскадом синхронно. Счетверенная защелка на выходе каждого счетчика позволяет сохранять любые
отсчетов.Затем информация мультиплексируется с временным разделением, обеспечивая одно двоично-десятичное число или цифру в
времени. Выходы выбора цифр обеспечивают управление отображением. Все выходы TTL-совместимые. Генератор на кристалле обеспечивает тактовую частоту развертки, которая управляет выходным селектором мультиплексора.
Семисегментный дисплей
Декодер BCD в 7 сегментов предназначен для преобразования логических состояний на выходах счетчика BCD
, такого как 4510, в форму, которая будет управлять 7-сегментным дисплеем.Десятичные числа
0-9 отображаются на дисплее и их легко понять.
Есть два важных типа 7-сегментных светодиодных дисплеев. В общем катодном дисплее
катодов всех светодиодов соединены вместе, и отдельные сегменты освещаются ВЫСОКИМ напряжением
. В общем анодном дисплее аноды всех светодиодов соединены вместе, и отдельные сегменты
подсвечиваются при подключении к НИЗКОМ напряжению.45 1 1 предназначен для управления
общим катодным дисплеем и не будет работать с обычным анодным дисплеем.
Приложения
Aero:
APU (воздушная рама / группа)
Положение ротора
Двигатель
Space Shuttle
Промышленное:
Смесители / насосы
Конвейеры
0002 Экструдеры для бумаги/Компрессоры для бумаги
MillsЦентрифуга
Интерфейс ПЛК
Управление двигателем
Сборочные системы
Расходомеры
Рейка:
Контроль тяги
Контроль скорости
Системы регистрации данных
Нефтехимия
00
и нагнетателиПриводы насосов
Воздушные компрессоры
Коммунальные услуги:
Турбинные генераторы
Газ / пар / геотермальные источники
Hydro Power
Переносные генераторы
Системы регулятора
Marine:
мс
Нефтехимия / Коммунальные предприятия:
Паровые и газовые турбины
Hydro Power
Переносные генераторы
Вентиляторы и нагнетатели
Приводы насосов
Поток
Компрессоры
Промышленные смесители и силовые трансмиссии
Ремень D&D PowerDrive A100 или 4L1020, клиновой ремень 1/2 x 102 дюйма, такуми-кобо.com
Механическая трансмиссия для бизнеса и промышленности D&D PowerDrive A100 или 4L1020 клиновой ремень 1/2 x 102 дюйма клиновой ремень takumi-kobo.comнеповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, в нераспечатанном виде, например, в коробке без надписи или в полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: ： D&D PowerDrive ， Пункт 2: ： Спирально намотанные натяжные корды специально разработаны.неиспользованный, клиновой ремень D&D PowerDrive A100 или 4L1020 1/2 x 102 дюйма, клиновой ремень. Ремень A / 4L 1/2 x 102in OC .. Состояние: Новое: Совершенно новое. twist ： MPN: ： A100 / 4L1020 ， Bullet Point 3: ： Резиновая смесь корпуса представляет собой высокотехнологичный синтетический каучук ： Bullet Point 1: ： Ремень A / 4L 1/2 x 102in OC ，. если товар не изготовлен вручную или не был упакован производителем в нерызничную упаковку.
コ ン テ ン ツ に 移動 ナ ビ ゲ ー シ ョ ン に 移動
Клиновой ремень D&D PowerDrive A100 или 4L1020, клиновой ремень 1/2 x 102 дюйма
Wemos D1 Mini Data Logger Shield Micro SD + RTC Часы DS1307 для Arduino / Raspberry.10 шт. Понижающий преобразователь постоянного тока Mini-360 понижающий модуль 1 В-17 В 4,75 В-23 В W5Q7 X2A6. CJMCU-1334 UDA1334A I2S Audio Stereo Decoder Module For Hot 3.3V 5 D4M4 Z9H5, 2 PCS NJM2059D DIP-14 IC OPAMP GP 6MHZ. Продажа промышленных систем управления Siemens 6SL3040-0MA00-0AA1 онлайн. D&D PowerDrive A100 или 4L1020 клиновой ремень 1/2 x 102 дюйма клиновой ремень . ЖК-цифровой угловой датчик Датчик угла наклона угловой коробки Транспортир Инклинометр Spirit Level 3C. 20PCS 470V ± 10% 7D471K 7D-471K Varistor Mobile Switching Power Supply Parts, 10 pcs Universal Passive Buzzer AC 2KHz 3V 5V 12V, ST HCF4093BE DIP-14 QUAD 2-INPUT NAND SCHMIDT TRIGGERS, * Speed Queen Horizon Washer Door Switch 504570 Used, D&D PowerDrive A100 или 4L1020 клиновой ремень 1/2 x 102 дюйма клиновой ремень .1-5 / 32 1/2 с уменьшенным хвостовиком HSS Silver и сверло Deming Qualtech, grau ФУТБОЛКА Fruit of the Loom inkl Wunschtext / Logo / Druck / Werbedruck, DF5R5413 Магнитный переключатель реле 6679820 Подходит для Bobcat T110 T140 T180 T190 T200.5 Pack Запасные колеса для офисного кресла с поворотными роликами, черные. Датчик CO2 MH-Z16 Инфракрасный датчик углекислого газа с низким энергопотреблением 0-8000ppm. D&D PowerDrive A100 или 4L1020 клиновой ремень 1/2 x 102 дюйма клиновой ремень .
D&D PowerDrive A100 или 4L1020 клиновой ремень 1/2 x 102 дюйма клиновой ремень
…
СТРАНИЦА ВЕРХНЯЯD&D PowerDrive A100 или 4L1020 клиновой ремень 1/2 x 102 дюйма клиновой ремень
Клиновой ремень 1/2 x 102in Vbelt D&D PowerDrive A100 или 4L1020, Ремень A / 4L 1/2 x 102in OC, Покупки по непревзойденной цене, Ежедневный магазин с низкими ценами, Посетите наш интернет-магазин, Получите эксклюзивные предложения для Новичков! или клиновой ремень 4L1020 1/2 x 102 дюйма, клиновой ремень D&D PowerDrive A100, D&D PowerDrive A100 или клиновой ремень 4L1020 1/2 x 102 дюйма, клиновой ремень.
Блог Саи Варршини: май 2014 г.
АННОТАЦИЯ
Поскольку всем известно, что весь земной шар переживает энергетический кризис, пришло время изобрести устройства энергосбережения.Одним из таких устройств является «Автоматический контроллер уличного освещения».В настоящее время уличные фонари управляются вручную, что зависит от человека. Это приводит к неэффективной работе, которая, в свою очередь, потребляет большое количество энергии. Таким образом, благодаря внедрению этого автоматического контроллера уличного освещения отключение полностью исключено, и, следовательно, мощность потребляется только тогда, когда это необходимо (в ночное время).
В этом автоматическом контроллере уличного освещения светозависимые резисторы (LDR) используются для включения света при отсутствии других средств освещения и автоматического выключения при наличии другого источника света.Это рентабельный и удобный механизм.
ВВЕДЕНИЕ
Автоматический контроллер уличного освещения не требует ручного управления для включения и выключения при необходимости освещения. Он сам определяет, нужен ли свет или нет. Когда темнота повышается до определенного значения, автоматически включается уличный свет, а при наличии другого источника света, например, дневного времени, уличный свет выключается. Необходимо отрегулировать чувствительность канала уличного освещения.В нашем проекте мы использовали L.E.D для индикации лампочки, но для переключения большой мощности можно подключить реле (электромагнитный переключатель). Тогда можно будет ВКЛЮЧАТЬ / ВЫКЛЮЧАТЬ любые электроприборы, подключенные через реле.ЦЕПИ РАБОТЫ:
Этот недорогой прибор включает свет ночью и снова выключает его днем. Схема имеет отдельные временные базы для задержек включения и выключения. Напряжение на переходе R1-LDR-C1 обратно пропорционально интенсивности света, измеренной светозависимым резистором LDR.Триггерный вентиль N1 переключается всякий раз, когда это напряжение достигает одного из входных пороговых уровней. Поскольку разница между этими уровнями велика по сравнению с диапазоном напряжений, создаваемым делителем потенциала, предусмотрен регулируемый контур обратной связи для достижения эффективного диапазона переключения от 300 до 400 мВ.Когда на выходе N1 высокий уровень, напряжение на переходе R2-PR1 почти равно напряжению питания. Когда выход низкий, напряжение падает до уровня, необходимого для пороговой разницы на входе N1.
Выход N1 управляет двумя схемами временной развертки C2-R5-D1 для состояния ВКЛ и C2-R6-D2 для состояния ВЫКЛ. Эти сети включают и выключают выход N2 после желаемых задержек. Реле лампы и светодиод индикации приводятся в действие каскадом Дарлингтона T1-T2, который управляется выходом N2.
Конденсатор C1 предотвращает захват ВЧ-сигналов кабелем между LDR и коммутационным блоком, вызывающий срабатывание вышестоящих систем. Из-за высокого выходного сопротивления типа 4093 кабель должен быть экранированным.
Остальные два шлюза в пакете 4093 могут использоваться для дублирования временной базы для получения последовательности переключения. Значения, показанные для R6-C2 и R5-C2, являются хорошей отправной точкой для определения задержек, введенных в этой дополнительной временной базе.
Наименьшее допустимое значение R5 и R6 составляет 47KE, их максимальное значение зависит в основном от тока утечки C2.
При тестировании фототипов этой схемы было отмечено, что порог переключения и гистерезис зависят от марки 4093.Хорошие результаты были получены с устройствами SGS HCF4093BE других производителей, возможно, потребуется немного другое значение R3. Входы неиспользуемых ворот в 4093 должны быть заземлены.
LDR установлен в подходящем водонепроницаемом корпусе, защищенном от прямых источников света.
Preset PR1 служит для регулировки уровня интенсивности света, при котором цепь переключается. Чтобы предотвратить слишком медленную реакцию на изменения в настройках, таймер должен быть совмещен с разомкнутым SW1. Ток, потребляемый таймером, в основном соответствует току, потребляемому реле, находящимся под напряжением.
КОМПОНЕНТЫ
A. LDR:
Фоторезистор или светозависимый резистор (LDR) — это резистор, сопротивление которого уменьшается с увеличением интенсивности падающего света. Его также можно назвать фотопроводником. Фоторезистор изготовлен из полупроводника с высоким сопротивлением.Основное назначение светозависимого резистора — изменение яркости света в различных погодных условиях. Это легко объяснить с помощью часов.Некоторые часы начинают светиться в темноте, поэтому время можно увидеть, не нажимая никаких кнопок. Это резистор, зависящий от света, который позволяет часам определять, когда стало темно, и изменять уровень излучения света в это время. Светофоры также используют этот принцип, но их свет должен быть ярче в дневное время.
Б. Светодиод:
Светодиод — это короткая форма светоизлучающего диода. Он широко используется в качестве световых индикаторов на всех видах электронных устройств.Светодиод всегда излучает цветной свет, обычно красный, зеленый, желтый или оранжевый. Синие светодиоды очень редки и дороги. Светодиоды могут иметь любую форму, но самые распространенные из них — цилиндрические с закругленными фронтами и диаметром от 3 до 5 мм. Другие типы светодиодов излучают очень яркий свет. Одним из примеров такого типа светодиодов является инфракрасный светодиод или ИК-светодиод. Они излучают невидимый инфракрасный свет и широко используются в пультах дистанционного управления. Светодиод имеет два вывода: анод — положительный вывод, а катод — отрицательный.На рисунке ниже показан схематический символ светодиода. На фото 1 показан красный светодиод. Самый длинный из выводов — всегда анод.светодиод Схематическое обозначение
светодиод
С. РЕЛЕ
Простое электромагнитное реле состоит из катушки с проволокой, окружающей сердечник из мягкого железа, железного ярма, которое обеспечивает путь с низким сопротивлением для магнитного потока, подвижного железного якоря и одного или нескольких наборов контактов (на изображении реле их два) .Якорь шарнирно прикреплен к ярму и механически связан с одним или несколькими наборами подвижных контактов. Он удерживается на месте пружиной, поэтому, когда реле обесточено, в магнитной цепи образуется воздушный зазор. В этом состоянии один из двух наборов контактов в изображенном реле замкнут, а другой — разомкнут.D. IC CD4093
E. PCB (Печатная плата)
С помощью печатной платы легко собрать схему с аккуратными и чистыми конечными продуктами.Плата изготовлена из бакелита с оклейкой медной дорожкой. Для каждой ножки компонентов проделывается отверстие. Соединительный штифт продевается через отверстие и припаивается.F. Транзистор
В этом автоматическом контроллере уличного освещения используются транзисторы типов BC 141 и BC 107. Эти транзисторы действуют как цепь управления для работы реле, которое, в свою очередь, подключено к уличному фонарю.Преимущества
- Схема проста и может быть собрана на небольшой универсальной печатной плате.
