Как правильно подключить INA219 к Arduino. Какие особенности нужно учитывать при измерении тока и напряжения. Как настроить INA219 для точных измерений. Какие ошибки чаще всего допускают при работе с INA219.
Основные характеристики и принцип работы INA219
INA219 — это специализированная микросхема для высокоточного измерения тока и напряжения. Ее основные характеристики:
- Диапазон измерения напряжения: от 0 до 26 В
- Максимальный измеряемый ток: до 3.2 А (с внешним шунтом)
- Разрешение АЦП: 12 бит
- Интерфейс: I2C
- Напряжение питания: 3-5.5 В
Как работает INA219? Микросхема измеряет падение напряжения на внешнем прецизионном шунтирующем резисторе и вычисляет протекающий через него ток. Одновременно измеряется напряжение на нагрузке. Все измерения выполняются с высокой точностью благодаря встроенному 12-битному АЦП.

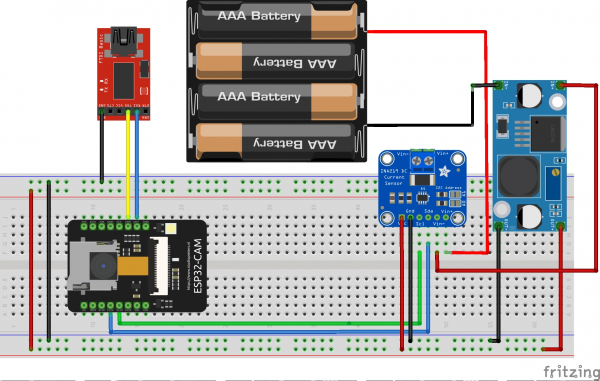

Схема подключения INA219 к Arduino
Для корректной работы INA219 с Arduino необходимо правильное подключение. Типовая схема включения выглядит следующим образом:
- VCC INA219 — к 3.3V или 5V Arduino
- GND INA219 — к GND Arduino
- SDA INA219 — к пину SDA Arduino
- SCL INA219 — к пину SCL Arduino
- V+ и V- INA219 — к измеряемой цепи
Важно использовать подтягивающие резисторы 4.7-10 кОм на линиях SDA и SCL. Также рекомендуется установить конденсатор 0.1 мкФ между VCC и GND для фильтрации помех.
Настройка и калибровка INA219
Для точных измерений INA219 требует правильной настройки и калибровки. Ключевые моменты:
- Установка значения шунтирующего резистора
- Выбор диапазона измерения тока
- Настройка усиления АЦП
- Калибровка с учетом реального сопротивления шунта
В библиотеке для Arduino есть готовые функции калибровки, но лучше выполнить ее вручную для максимальной точности. Как провести калибровку INA219? Измерьте фактическое сопротивление шунта мультиметром и используйте это значение при инициализации.
Считывание данных с INA219
Для получения измерений с INA219 используется I2C интерфейс. Основные функции для работы с микросхемой:
- getCurrentmA() — измерение тока в мА
- getBusVoltage_V() — измерение напряжения на шине в В
- getShuntVoltage_mV() — измерение падения напряжения на шунте в мВ
- getPower_mW() — расчет мощности в мВт
Пример кода для считывания данных:
«`cpp
#include Типичные ошибки при работе с INA219
При использовании INA219 новички часто допускают ряд ошибок. Каковы самые распространенные проблемы?
- Неправильное подключение шунтирующего резистора
- Игнорирование калибровки
- Выход за пределы измерения без изменения настроек
- Неучет падения напряжения на шунте
Чтобы избежать этих ошибок, внимательно изучите документацию и убедитесь, что ваша схема подключения и настройки соответствуют измеряемым параметрам.
Расширенные возможности INA219
Помимо базовых измерений, INA219 предоставляет ряд дополнительных функций:
- Настройка времени усреднения для фильтрации шумов
- Установка порогов срабатывания прерывания
- Режим однократного измерения для экономии энергии
- Возможность каскадного подключения нескольких INA219
Как использовать эти возможности? Обратитесь к расширенным настройкам в библиотеке и документации. Например, для установки времени усреднения используйте метод setAveragingMode().
Применение INA219 в реальных проектах
INA219 находит широкое применение в различных проектах, где требуется точный контроль тока и напряжения. Вот несколько примеров использования:
- Мониторинг потребления энергии устройств
- Системы управления батареями
- Контроль заряда солнечных панелей
- Измерительные приборы и логгеры данных
Для чего еще можно использовать INA219? Микросхема отлично подходит для создания «умных» источников питания, систем защиты от перегрузки и перенапряжения, а также для точного измерения параметров маломощных устройств.
Альтернативы и аналоги INA219
Хотя INA219 является популярным решением, существуют и другие микросхемы для измерения тока и напряжения. Какие есть альтернативы?
- INA226 — улучшенная версия с большей точностью
- ACS712 — датчик на основе эффекта Холла
- INA3221 — трехканальный монитор шины питания
- PAC1934 — четырехканальный измеритель мощности
При выборе альтернативы учитывайте требования вашего проекта к точности, диапазону измерений и количеству каналов. Каждая микросхема имеет свои преимущества и ограничения.
«`cpp #include
Сайт о микроконтроллерах STM32 и не только …
Ina219.
Всем привет!!
В этой статье хочу остановиться о микросхеме Ina219. Эта микросхема применяется для измерения напряжения и тока. Для подключения микросхемы требуется внешний шунт со стороны измерения и шина данных I2С или SMBUS со стороны выхода информации. Очень удобная микросхема для применения в проектах где необходимо контролировать ток в схеме. Это и зарядка аккумуляторов и соответственно их состояние. Это и потребление готового устройства (если необходимо не выходить за заданные ограничения) и многое другое.
Документацию на эту микросхему можно скачать у меня по ссылке.
Для того, чтобы использовать микросхему в своих проектах нам будут необходимы основные данные для подключения и я предлагаю на них остановиться.
Микросхема измеряет напряжение или ток по следующему принципу см. ниже и передает данные об измерениях по стандартному интерфейсу I2C или SMBUS (в этой статье SMBUS я рассматривать не буду только I2C).
Возьмем из документации только ключевые моменты.
Упрощенная схема
Подробнее
Как мы видим на схеме на входе электронный переключатель ->схема измерения (аналогово-цифровой преобразователь) -> три регистра -> схема обмена данными.
Корпус двух типов SOT-23 (см. ниже) и SOIC 8
Описание входов и выходов микросхемы Ina219
Электрические параметры
Максимально напряжение питания 6V
Измеряемый предел напряжения от 0V до 26V
Схема включения
По узлам схемы подробнее:
1. Микросхема INA219
2. Схема для измерения напряжения и тока с применением внешнего шунта. Падение напряжения на шунте будет разницей между Vin+ и Vin- см. ниже.
3. Питание микросхемы INA219.
Напряжение должно быть в пределах 3v — 5,5V — и 6V предел (по документации) и подается на вход Vs.
Из опыта скажу 5.6 V микросхема не держит — выходит из строя.
4. Обмен данными по шине I2C.
SDA + подтяжка (резистор на 3.3V)
SCL + подтяжка (резистор на 3.3V)
Адресация микросхемы на шине I2C
Два входа A0 и A1 с помощью который задается адрес микросхемы — таблица
По I2C.
INA219 может обмениваться данными только как slave устройство.
Поддерживает передачу данных в режиме
Для подключения в проектах рекомендуемая типовая схема см. ниже.
Измерение величины тока будет зависеть от установленного шунта (Rshunt). С этим можно ознакомится в документации.
Также в документации представлена желательное расположение элементов при проектировании.
На рынке представлена не только микросхема INA219, но и готовые платы в которых учтено все то, что рекомендуется из документации.

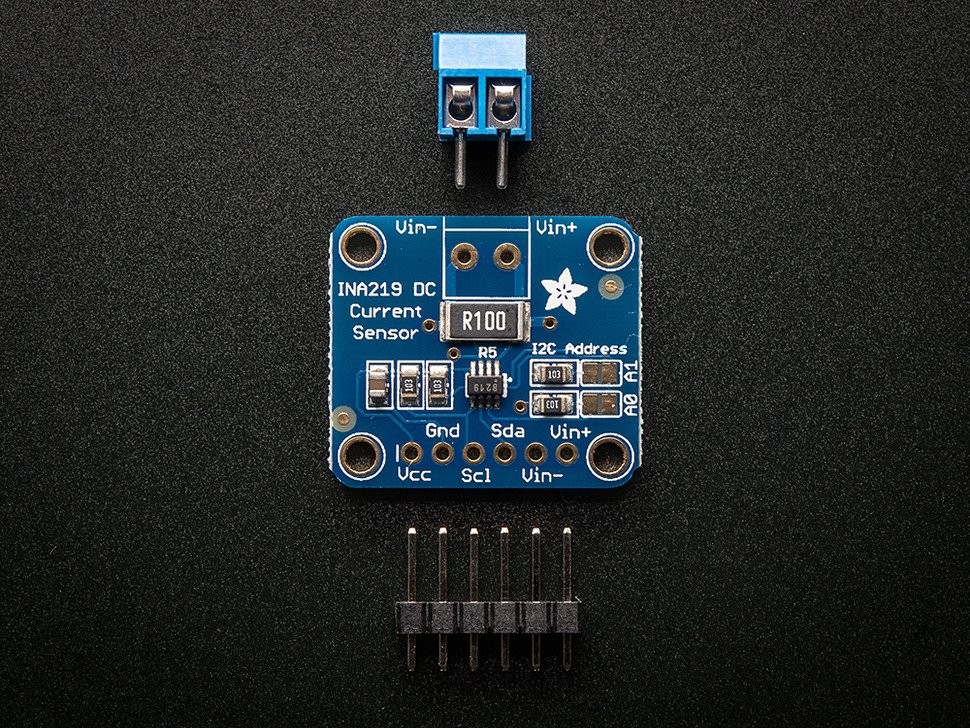

Вот на пример плата от китайских производителе применяемая для измерения напряжения в пределах 0-26V и тока 3.2 A.
По плате
Микросхема INA219 в корпусе SOT-23
Шунт (резистор)
Перемычки для установки адреса и подтяжка адреса если хотим использовать адресацию с пинами SDA и SCL см. таблицу адресации микросхемы на шине I2C
Подтяжка на шину SDA и SCL для обмена данными с микросхемой.
Два резистора на 10K и конденсатор.
Все элементы соответствуют рекомендуемым в документации подключениям.
В этой статье приведена информация для подключения микросхемы INA219 или готовой платы в своих проектах! Программную часть в этой статье я не рассматриваю (пока). Позже выложу пример подключения и чтения данных.
Кому пригодилась информация из статьи — помогите проекту средствами для развития!
