Индикатор напряжения на светодиодах своими руками схемы

Проверка напряжения в цепи — процедура, необходимая при выполнении различного рода работ, связанных с электричеством. Но все же в этих целях лучше пользоваться светодиодными определителями — пробниками. Их можно купить в магазине, а можно изготовить самостоятельно. В этой статье мы расскажем, для чего нужны эти приборы, по какому принципу они работают и как изготовить индикатор напряжения на светодиодах своими руками.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простейший индикатор заряда аккумулятора

Устройства индикации со светодиодами


Цифровой вольтметр сетевого напряжения на микроконтроллере ATTINY26, содержит разрядный АЦП, трехразрядный светодиодный индикатор с динамической индикацией, линейный стабилизатор , ну еще несколько токоограничительных резисторов. Конечно, большая часть рассыпухи используется для работы безтрансформаторного БП. Ниже приведена схема вольтметра.

Детали: все диоды в схеме использованы типа 1N, но подойдут и любые другие с прямым током от 0,5А …. Идея контролировать состояние домашней питающей сети возникает, думаю, у многих, особенно после очередной оплаты за …. Вольтметр индикатор собран на микросхеме LM R4 — регулирует яркость светодиодов. Каждый светодиод имеет шаг 1,2В в диапазоне 12В. Изменив значения делителей напряжения R1 R2 R3 Вы можете самостоятельно подобрать необходимый Вам диапазон измерения напряжения.

Технические характеристики: Напряжение питания — В Шаг индикации напряжения — 0. Сигнал индицируется шкалой из 12 светодиодов, загорающихся последовательно в зависимости от входного напряжения.

При использовании …. Копирование материалов сайта возможно только с указанием ссылки на первоисточник — сайт meandr. Обратная связь. Метка: индикатор напряжения на светодиодах своими руками Вольтметр переменного напряжения В на Attiny26 Опубликовано в Измерительные устройства , Устройства на микроконтроллерах Индикатор состояния питающей сети Опубликовано в Измерительные устройства , Устройства на микроконтроллерах Светодиодный индикатор напряжения на микросхеме LM Опубликовано в Измерительные устройства Автомобильный индикатор напряжения бортовой сети Опубликовано в Транспорт Translation Русский English.

Полезный совет Если подходящего сосуда для травления найти не удается, то можно поступить следующим образом. При отрезании заготовки платы предусматривают припуск мм по периметру. После нанесения рисунка на плату по краям заготовки со стороны фольги формируют бортик высотой мм из пластилина. В образовавшийся «сосуд» заливают раствор хлорного железа. Сверление отверстий для пайки деталей в этом случае осуществляют после травления.

Факт Стоимость охлаждения и отопления составляет приблизительно половину суммы счета за оплату электроэнергии в США.


4 простых схемы для изготовления индикатора фазы на светодиодах своими руками

Настройка индикатора. Данный прибор в настройке не нуждается и запускается сразу, при правильном монтаже без ошибок. Индикатор питается от источника тока, на котором измеряется. Дополнительное питание не требуется. Чертёж печатной платы в формате lay можно скачать на форуме. Материал прислал — Р.

Схема светодиодной подсветки Индикатор на светодиодах в действии.

Три схемы индикаторов бортовой сети автомобиля

Самое удивительное то, что схема индикатора уровня заряда аккумуляторной батареи не содержит ни транзисторов, ни микросхем, ни стабилитронов. Только светодиоды и резисторы, включенные таким образом, что обеспечивается индикация уровня подведенного напряжения. Схема индикатора. Вернуться назад 80 1 2 3 4 5. Установите галочку:. Комментарии 7. Ток, через предыдущий светодиод, будет возрастать, с ростом напряжения и включением последующего светодиода. Каждый последующий резистор будет включаться через светодиод в параллель предыдущему и общее суммарное сопротивление в цепи первого светодиода будет резко падать, а ток соответственно возрастать. Вместо индикатора эта схема будет разряжать батарею.

Как сделать индикатор напряжения на светодиодах для сети 220В

Светодиодный индикатор — это очень легкое и удобное решение для отображения наличия электрического тока в цепях радио любительских устройствах. Обычно светодиодные индикаторы используют для подсветки выключателей и розеток, чтобы их можно было без труда найти в темноте, не ощупывая стены. Также очень важно при изобретении или просто изготовлении радиолюбительских устройств наличие такого светодиодного индикатора, так как он является основой для диагностики он укажет, поступает ли до устройства электрический ток или может показывать состояние устройства включено оно или выключено. Чтобы изготовить светодиодный индикатор понадобятся: светодиод любой , резистор кОм, диод любой из перечисленных далее: КД, КД аналог 1N , КД аналог 1N Диод я использовал 1N у него миниатюрные размеры и резистор на кОм после заменил его на кОм для более яркого свечения светодиодного индикатора.

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день.

Индикатор напряжения аккумулятора автомобиля на LM324. Индикатор напряжения 12 вольт

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Продолжаем обслуживать старый хьюлет. Идеальный номер два? Зарегистрироваться Логин или эл.

Светодиодный индикатор

Обычно в их состав входят последовательно включенные щуп-жало отвертки, ограничитель тока — резистор сопротивлением 0, Напряжение, которое можно контролировать подобным индикатором, составляет Длительное время считалось, что заменить неоновую лампу другим элементом индикации невозможно. Действительно, емкостной ток, протекающий от источника переменного тока частотой 50 Гц и напряжением Оценим мощность, потребляемую неоновой лампой при ее непрерывном свечении: при напряжении на лампе типа МН-3, равном 65 В, и токе Значение подводимой мощности оказывается достаточным, чтобы светодиод мог светиться, однако напрямую обеспечить необходимую величину тока невозможно.

Вот принципиальная схема «Простого индикатора напряжения» на 3 -Если напряжение от 0 до 10 вольт, то будет гореть первый светодиод HL1.

Простой индикатор-вольтметр для аккумулятора

Индикатор заряда аккумулятора своими руками на двух светодиодах — правильно обслуживаемые аккумуляторы будут работать у вас хорошо и долю. Обслуживание подразумевает, в частности, регулярный контроль напряжения аккумулятора. Изображенная на Рисунке 1 схема подходит для большинства типов аккумуляторов.

Схема вольтметра на светодиодах

Добавить в избранное. Мощный лабораторный источник питания Цифровой индикатор уровня Автоматический выключатель света Схема доп. Назад 1 2 3 4 5 Далее. Ру — Все права защищены.

Благодаря таким своим свойствам как: низкое энергопотребление, малые габариты и простота необходимых для работы вспомогательных цепей, светодиоды имеются ввиду светодиоды видимого диапазона длин волн получили очень широкое распространение в радиоэлектронной аппаратуре самого разного назначения.

Цифровой вольтметр сетевого напряжения на микроконтроллере ATTINY26, содержит разрядный АЦП, трехразрядный светодиодный индикатор с динамической индикацией, линейный стабилизатор , ну еще несколько токоограничительных резисторов. Конечно, большая часть рассыпухи используется для работы безтрансформаторного БП. Ниже приведена схема вольтметра. Детали: все диоды в схеме использованы типа 1N, но подойдут и любые другие с прямым током от 0,5А …. Идея контролировать состояние домашней питающей сети возникает, думаю, у многих, особенно после очередной оплаты за …. Вольтметр индикатор собран на микросхеме LM R4 — регулирует яркость светодиодов.

Встала задача определения состояния аккумуляторной батареи во время разряда, хранения ее и заряда, пришлось вспомнить навыки и взяться за паяльник. Все схемы с кучей компараторов и прочими ухищрениями своим размером навевали тоску — проще было мультиметр привязать к аккумулятору. Поэтому решено было придумать что-нибудь простое и элегантное, в результате родилась схема, которую можно масштабировать под свои нужды как в ширину, так и в глубину.


Автомобильный, светодиодный индикатор напряжения, схема

Следить за состоянием электро-оснащения автомобиля водителю помогают различные приборы и индикаторы. Если говорить о самостоятельном изготовлении такого индикатора, то существует великое множество подобных схем,

как на паре транзисторов, так и на микроконтроллерах. Но давайте сначала определимся что требуется от такого индикатора, какие показания и в каком виде он должен показывать для удобного визуального восприятия. Ведь ежедневно представлять напряжение борт сети в цифрах или длинной светодиодной шкале просто не к чему.

На мой взгляд это просто не удобно, отвлекаться на цифры или светодиодную линейку, всматриваясь в показания. Для того чтобы оценить состояние электросистемы автомобиля достаточно иметь всего несколько порогов, которые будут сигнализировать водителю о её состоянии. Именно такое устройство и представлено ниже.

Вся индикация устройства реализована всего на двух светодиодах красного и зелёного свечения. Всего устройство различает четыре состояния электросети автомобиля:

  1. Напряжение ниже 12 В — мигает красный светодиод;
  2. Напряжение находится в диапазоне 12-13 В — горит красный светодиод;
  3. Напряжение находится в пределах 13-14 В — горит зелёный светодиод;
  4. Напряжение выше 14 В — мигает зелёный светодиод.

Как видно, нормальный режим это третий. Два крайних — аварийные, а второй говорит водителю о необходимости подзарядки аккумулятора. Думаю, что этого вполне достаточно для того чтобы оценить состояние электросистемы автомобиля и предпринять (или нет) какие-либо действия.

Входное напряжение с аккумуляторной батареи через регулируемые делители напряжения R4-R1R2R3 поступает на буферные логические элементы микросхемы DD1 CD4049. Всего реализовано три канала: DD1.1,6; DD1.2,5 и DD1.3. Буферные элементы, которые являются пороговыми устройствами, управляют запуском двух низкочастотных генераторов на элементах DD2.4, DD2.3 и DD2.1, DD2.2. Частота этих генераторов равно примерно 2 Гц. Выхода генераторов открывают два транзистора VT1 и VT2, к которым и подключаются светодиоды VD1, VD2 красного и зелёного цвета свечения. Питается схема через стабилизатор на элементах VD3, R9, C4.

При напряжении бортовой сети менее 12 В, на выходе DD1.6 будет логический нуль, соответственно и генератор DD2.4DD2.3 будет работать. Это приведёт к периодическому (2 Гц) открытию транзистора VT1 и вспышкам светодиода VD1 красного цвета. А на выходе DD1.3, наоборот будет присутствовать логическая единица и генератор DD2.1, DD2.2 не будет запущен и светодиод VD2 погашен.

При напряжении в диапазоне от 12 до 13 В выходной уровень DD1.6 поменяется на единицу, что приведёт к остановке генератора DD2.4, DD2.3. Но высокий уровень его выхода (10) будет держать транзистор VT1 отпертым и это даст непрерывное свечение светодиода VD1.

Когда напряжение бортовой сети будет в норме (13…14 В), то на выходе элемента DD1.5 установится единица, которая обнулит выход 10 DD2.3, транзистор VT1 закроется и светодиод VD1 потухнет. При этом логический ноль с выхода DD1.2 установит высокий уровень на выходе 4 DD2.2, а значит транзистор VT2 будет постоянно открыт и светодиод VD2 будет непрерывно светить зелёным цветом.

При превышении напряжения 14 В запустится генератор DD2.1, DD2.2 и по аналогии с первым генератором будет мигать зелёный светодиод.

Печатная плата для схемы показана на рисунке выше (ссылка на скачивание). Плата двухсторонняя, по-другому развести не удалось. Наладку генератора следует производить с помощью лабораторного источника питания, устанавливая соответствующие уровни напряжения и регулируя подстроечные резисторы R1-R3. При этом надо ориентироваться на логические уровни элементов.

Светодиодный индикатор тока сети. Светодиодные индикаторы перегрузки по току

Компактный и простой индикатор может быть использован для индикации тока нагревательных элементов малой и средней мощности. Типичный пример это аквариумный обогреватель. Часто подобные изделия оснащаются светодиодным индикатором, но собраны он по схеме индикатора напряжения. Подобное включение делает возможной ситуацию, когда нагревающая спираль перегорела, а индикатор продолжает светиться. Схема, предложенная далее, включается последовательно с нагрузкой, и светодиод горит только при прохождении тока через нагреватель.

При предложенных деталях индикатор может быть собран даже начинающим электронщиком. В принципе достаточно не бояться паяльника и знать, что в диодах бывают анод и катод. Ниже приведена фотография сборки диодной части схемы уместившейся на электрическом клеммнике.

Пример включения диодов

Схема состоит всего из трёх или четырёх диодов и использует их прямое напряжение, неизбежно возникающее на этих полупроводниках при прохождении прямого тока. При этом два диода соединённые последовательно выполняют функцию стабистора, напряжение, возникающее на них, при прохождении тока через нагрузку стабилизировано на уровне 1,5-2,5 Вольта.

Схема инликатора тока с красным светодиодом

В схеме использованы элементы советского периода, диоды КД105Б и светодиод красного цвета АЛ307Б. При использовании этих элементов и их исправности схема будет работать без наладки.

Начинающим . В этой схеме не обязательно разбираться, где у диода плюс, где минус. Соединяются элементы по принципу два последовательных в одну сторону меткой, один в противоположную. К выходу подключается нагрузка, например лампочка, к входу схемы 220 Вольт. Лампочка должна загореться. Далее аккуратно, не прикасаясь пальцами к токоведущим частям схемы подсоединяют светодиод. Если светодиод загорелся, то в таком положении он и должен припаиваться, если не загорелся, то его переворачивают наоборот.

Возможности изменения схемы индикатора тока и увеличения мощности нагрузки

Мощность нагрузки такой схемы ограничена только максимальным прямым током диодов. Для КД105 и Д226 этот ток 300мА, то есть максимальная мощность нагрузки в этом случае P 0,3 * 2 * 220 = 132 Вт. Если же, к примеру взять диоды Д245 с Iпр.ср = 10А, то мощность нагрузки можно увеличить до 4400 Вт.

В случае замены диодов из схемы следует учитывать их прямое среднее напряжение. Например, германиевые полупроводники имеют меньшее прямое напряжение, и светодиод в этом случае не загорится, либо придётся последовательно включать таких диодов три или даже четыре.

Естественно обратное максимальное напряжение VD1 — VD3 должно быть не менее 300 Вольт.

При замене в схеме красного светодиода АЛ307Б на зелёный (АЛ307В) нужно учитывать, что напряжение свечения зелёных, оранжевых, белых и прочих, в том числе китайских светодиодов может быть большим, чем Uпр двух диодов КД105. В этом случае последовательно можно включить три или даже четыре диода.

Схема индикатора тока для зелёного светодиода

Практически экспериментировал с АЛ307В, китайским жёлтым и ярким белым светодиодом. Зелёный и жёлтый загорелись с тремя КД105, а для белого их потребовалось четыре. Для экспериментов использовалось нагрузка в виде 40-Ваттной лампы накаливания.

Злоупотреблять количеством КД105 не следует, так как в этом случае возрастает напряжение на светодиоде и придётся ограничивать его ток резистором

Конструкция и установка

Учитывая простоту и компактность схемы её можно установить практически в любом электротехническом изделии. На фото использованы обычная розетка и небольшая коммутационная панель (клеммник)

Светодиод вклеен в крышку розетки и в данном случае припаян к диодам жилками от связного кабеля ТПП (кроссировкой)

Конечный вид установленного индикатора

Подобная схема использовалась мною многократно, ранее увлекался аквариумистикой и все аквариумные обогреватели включены были через подобные индикаторы. Когда же понадобилось сконструировать подогреватель ящика для картофеля у себя на балконе, то, не задумываясь, использовал эту схему, собственно все фотки делал на этапе сборки. Размещать эту статью на своём сайте, как-то не в тему: мой сайт для связных кабельщиков и измерителей , а здесь быт и электроника.


Взято отсюда:

А.МУСИЕНКО,

Как известно, очень много пожаров происходит из-за оставленных без присмотра включенными различных электроприборов. Это и обогреватели, и телевизоры, и прочее. Для индикации наличия включенных электроприборов и служит устройство «Уходя, гасите свет» — УГС-1. Оно включается последовательно в цепь энергопотребителей (рис.1).

Схема УГС-1 показана на рис.2.

При включенном электроприборе горит неоновая лампочка HL1. Если все потребители выключены, неонка гореть не будет. Устанавливать УГС-1 желательно возле выходной двери.

Само УГС-1 ток практически не потребляет, а суммарный ток включенных через него потребителей может достигать 6 А.

Радиолюбитель 8/97

Розетка с индикатором включенной нагрузки.

А. ОЗНОБИХИН, г. Иркутск

Оборудовав обычную розетку предлагаемым светодиодным индикатором, можно повысить удобство пользования этим самым распространенным электроприбором. Индикатор не только покажет, что сеть исправна и поможет найти розетку в темноте, но и изменит цвет свечения, если к розетке подключена нагрузка. А о срабатывании в результате перегрузки встроенного в розетку предохранителя сигнализирует мигающий красный светодиод.

Таким индикатором желательно оснастить те розетки, к которым подключают питаемые от сети приборы, не имеющие собственных индикаторов включения и предохранителей. Устройство, собранное по схеме, изображенной на рис. 1, следует разместить внутри корпуса розетки XS1, а при недостатке в нем места — рядом с розеткой в отдельном корпусе.

В случае перегорания плавкой вставки FU1 сетевое напряжение будет приложено через резистор R2 и нагрузку (если она подключена) к ранее зашунтированным вставкой элементам VD1, R1, С1, VD5 и HL1. Диод VD1 пропускает только прямые для него полуволны сетевого напряжения, которые через токоограничительный резистор R1 заряжают конденсатор С1 до напряжения стабилизации стабилитрона VD5. Этого напряжения достаточно для работы мигающего светодиода HL1, подающего сигнал о неисправности.

Пока к розетке XS1 не подключена нагрузка, сколько-нибудь заметный ток через диоды VD2-VD4 не протекает, падение напряжения на них близко к нулю. Поэтому конденсатор С2 разряжен и полевой транзистор VT1 закрыт. Находящийся в цепи его стока светодиод HL2 не светится. Зато напряжение на резисторе R6 достаточно для открывания транзистора VT2. В цепи его стока течет ток. Светится, указывая на наличие напряжения в сети и помогая найти розетку в темноте, светодиод HL3.

Если нагрузка подключена к розетке XS1 и потребляет ток, его отрицательные полуволны протекают через диод VD3, а положительные — через соединенные последовательно диоды VD2 и VD4, падения напряжения на которых достаточно, чтобы через резистор R3 и диод VD6 зарядить конденсатор С2 до напряжения, при котором транзистор VT1 будет открыт. Включится светодиод HL2, сигнализирующий о наличии нагрузки, так как напряжение между стоком и истоком транзистора VT1 уменьшится при этом практически до нуля. Нулевым станет и напряжение между затвором и истоком транзистора VT2. Этот транзистор закроется, выключая светодиод HL3.

Следует заметить, что срабатывание индикатора от нагрузки мощностью всего 1 Вт достигнуто благодаря низкому (всего 0,6 В) пороговому напряжению полевого транзистора КП504А (VT1). Заменять этот транзистор другим не следует. А вот однотипный транзистор в позиции VT2 можно заменить на КП501 А.

Максимальная мощность нагрузки, подключаемой к розетке XS1, зависит от допустимого прямого тока диодов VD2- VD4. Для диодов указанного на схеме типа ток не должен превышать 1,7 А, а мощность нагрузки — 500…700 Вт.

Диоды КД102Б можно заменить на КД105Б или другие выпрямительные с допустимым обратным напряжением не менее 300 В, а диод Д9Б — другим германиевым той же серии или, например, серии Д2. Вместо стабилитрона КС156А подойдет любой маломощный с напряжением стабилизации 3,9…5,6 В.

Светодиоды типов, указанных на схеме, можно заменять другими с аналогичными характеристиками, выбирая цвет их свечения по собственному вкусу. Необходимо лишь помнить, что у того, кто будет пользоваться розеткой, должны сложиться устойчивые ассоциации между цветом свечения индикатора и ситуацией.

Мигающий светодиод (HL1) можно заменить обычным немигающим. Конденсатор С1 при этом из устройства можно исключить, а стабилитрон VD5 заменить обычным диодом, включив его в том же направлении. Светодиоды HL2 и HL3 можно заменить одним двуцветным трехвыводным или даже использовать два кристалла разного цвета свечения в многоцветном светодиоде. Заменить все три светодиода (HL1 — HL3) одним полноцветным без заметного усложнения и переделки схемы не представляется возможным, так как пары светодиодов имеют общие катоды. Желаемой яркости свечения светодиодов HL2 и HL3 можно добиться подборкой резистора R7, однако устанавливать его менее 22 кОм нежелательно из-за слишком большого тепловыделения.

Вариант печатной платы сигнализатора, предназначенной для установки в корпус сетевого удлинителя с несколькими розетками, показан на рис. 2. Конденсатор С1 — К50-35, С2 — любой керамический или пленочный.

Если немного уменьшить размеры платы, ее можно встроить и в настенную розетку для открытой проводки.

При недостатке места внутри розетки, утапливаемой в стену, сигнализатор можно выполнить в виде вставляемого в такую розетку переходника.

Практически все электро- и электронные приборы, питающиеся от электросети напряжением 230 В, оснащают световыми индикаторами включённого состояния. Нередки случаи, когда оставленные без присмотра включённые электроприборы становились причиной пожара. Наличие световых индикаторов включения позволяет контролировать их состояние и в большинстве случаев предотвратить неприятные последствия забывчивости. Тем не менее есть целый класс электронагревательных приборов, которые такими индикаторами не оснащаются. Это — один из основных инструментов радиолюбителя — электропаяльники. В предлагаемой вниманию читателей статье автор рассказывает, как самому встроить световой индикатор включённого состояния в паяльники, рассчитанные на питание напряжением от нескольких единиц до 230 В.

При сборке электронных конструкций или демонтаже радиодеталей с печатных плат иногда приходится пользоваться несколькими электропаяльниками разной мощности, поддерживая одни из них включёнными постоянно, другие включать время от времени по необходимости. Чтобы в каждый момент знать, в каком состоянии находится тот или иной паяльник, их можно оснастить несложными световыми индикаторами.

Основная проблема при этом состоит в том, куда поместить индикатор. На рис. 1 показана схема индикатора, в котором применена лампа тлеющего разряда. Это устройство предназначено для электропаяльников, работающих от сети переменного тока напряжением 230 В. Индикаторная лампа HL1 и токоограничивающий резистор R1 установ-лены внутри корпуса разборной ручки «китайского» паяльника мощностью 40 Вт (реальная — 30 Вт), совмещённого с вакуумным отсосом припоя (рис. 2). Лампа HL1 — миниатюрная (диаметром 3 и длиной 8 мм) газоразрядная, применяемая в импортных рокерных (клавишных) выключателях (напряжение — около 60 В, цвет свечения — оранжевый). На её стеклянный баллон надет и приклеен цианакрилатным клеем резиновый оранжевый светофильтр от ламп накаливания 12 В 40 мА, применявшихся в импортных автомагнитолах. Лампа со светофильтром частично выведена наружу, для чего в корпусе ручки просверлено отверстие диаметром 4,5 мм. Внутри ручки лампа и резистор приклеены сначала цианакрилатным клеем, затем, через несколько часов, синтетическим клеем «Квинтол-люкс». Свечение этой лампы хорошо заметно даже на фоне очень яркого освещения рабочего места.

Рис. 1. Схема индикатора, в котором применена лампа тлеющего разряда

Рис. 2. Индикаторная лампа HL1 и токоограничивающий резистор R1

На рис. 3 показана схема индикатора для электропаяльников с рабочим напряжением 36, 40 или 42 В. Функцию собственно индикатора выполняет малогабаритная (длина без латунных контактов — 32 мм) сигнальная лампа накаливания на номинальное напряжение 60 В и ток 50 мА. Такую лампу затруднительно смонтировать в ручке электропаяльника, поэтому она помещена в отрезок полупрозрачного пластмассового корпуса от фломастера, надетый на шнур питания в нескольких сантиметрах от ручки паяльника (рис. 4). Вместо указанной лампы можно использовать любую другую с близкими значениями рабочих напряжения и тока (например, 48 В и 60 мА). Особенность такого индикатора в том, что его свечение хорошо видно с любого угла обзора.

Рис. 3. Схема индикатора для электропаяльников с рабочим напряжением 36, 40 или 42 В

Рис. 4. Сигнальная лампа накаливания на номинальное напряжение 60 В и ток 50 мА

На рис. 5 показана схема светодиодного индикатора, рассчитанного на рабочее напряжение 12 В. Устройство может работать при питании паяльника напряжением как постоянного, так и переменного тока. Светодиоды HL1 — HL4 — SMD-исполнения, зелёного цвета свечения, включены попарно встречно-параллельно. Вместе с токоограничивающими резисторами R1 и R2 они смонтированы на печатной плате размерами 22х3 мм (рис. 6) из двухсторонне фольгированного стеклотекстолита толщиной 1 мм (светодиоды попарно установлены на её разных сторонах). Индикатор смонтирован в отрезке длиной 29 мм прозрачного пластмассового корпуса от «школьной» шариковой авторучки диаметром 9 мм (рис. 7).

Рис. 5. Схема светодиодного индикатора


Рис. 6. Светодиоды HL1 — HL4 — SMD-исполнения на печатной плате

Рис. 7. Монтаж индикатора

Установив токоограничивающие резисторы пропорционально меньшего или большего сопротивления, такой индикатор можно применить в электропаяльниках, рассчитанных на рабочее напряжение 6 или 24 В. Для более равномерного распределения выделяющегося тепла внутри корпуса индикатора установлены два одинаковых токоограничивающих резистора вместо одного большего сопротивления.

Схема светодиодного индикатора включения паяльника, рассчитанного на работу от сети переменного тока напряжением 230 В, показана на рис. 8. Светодиоды HL1, HL2 включены встречно-параллельно, ток через них ограничивают резисторы R1, R2. Устройство смонтировано в тонкой сетевой вилке (рис. 9). Чтобы не было её заметного нагрева, применены сверхъяркие SMD-светодиоды жёлтого цвета свечения (использовались в автомобильной магнитоле для подсветки кнопок). Средний ток через светодиоды — около 640 мкА при напряжении сети 230 В. Суммарное сопротивление резисторов R1, R2 выбрано с таким расчётом, чтобы избежать повреждения их и корпуса вилки при напряжении до 420 В.

Рис. 8. Схема светодиодного индикатора включения паяльника

Рис. 9. Монтаж светодиодов HL1, HL2

Перед монтажом к светодиодам аккуратно припаяны отрезки тонкого многожильного монтажного провода в фторопластовой изоляции (без специального приспособления сделать это будет непросто). Резисторы припаяны к латунным контактам сетевой вилки, светодиоды установлены в просверленные с разных сторон вилки отверстия. Изнутри они приклеены клеем «Квинтол-люкс», снаружи — цианакри-латным или прозрачным эпоксидным клеем. Выводы резисторов с припаянными к ним проводами приклеены к корпусу вилки клеем БФ. Свечение кристаллов этих светодиодов также хорошо заметно даже при очень ярком освещении рабочего места.

На всех фотографиях индикаторы показаны в рабочем состоянии. Для фиксации положения индикаторов на шнурах питания паяльников использован белый или прозрачный этиленвини-лацетатный клей. Для изоляции соединений и дополнительной фиксации индикаторных узлов использованы термоусаживаемые трубки соответствующего диаметра. При оснащении паяльников описанными индикаторами также желательно надеть на шнур питания два-три отрезка термоусаживаемой трубки чуть большего диаметра, но не подвергать их термообработке. Это позволит при необходимости легко отремонтировать повреждённый шнур питания, что при эксплуатации электропаяльников случается нередко. В заключение следует отметить, что для сигнализации о включении паяльников вместо самодельных индикаторов можно использовать светящиеся провода с встроенной светодиодной подсветкой, если заменить ими провода питания.

Схемы источников питания

Превышение выходного тока в источниках питания свидетельствует об увеличении потребляемой мощности в устройстве нагрузки. Иногда потребляемый ток в нагрузке (из-за неисправности соединений или самого устройства нагрузки) может увеличиться вплоть до значения тока короткого замыкания (к/з), что неминуемо приведет к аварии (если источник питания не снабжен узлом защиты от перегрузки).

Последствия перегрузки могут оказаться более существенными и непоправимыми, если использовать источник питания без узла защиты (как сегодня часто делают радиолюбители, изготавливая простые источники и покупая недорогие адаптеры) — увеличится энергопотребление, выйдет из строя сетевой трансформатор, возможно возгорание отдельных элементов и неприятный запах.

Для того чтобы вовремя заметить выход источника питания в «заштатный” режим, устанавливают простые индикаторы перегрузки. Простые — потому, что они, как правило, содержат всего несколько элементов, недорогих и доступных, а установить эти индикаторы можно универсально практически в любой самодельный или промышленный источник питания.

Простая схема индикатора токовой перегрузки

Работа ее элементов основана на том, что последовательно с нагрузкой в выходной цепи источника питания включают ограничивающий резистор малого сопротивления (R3 на схеме).

Данный узел можно применять универсально в источниках питания и стабилизаторах с разным выходным напряжение (испытано в условиях выходного напряжения 5- 20 В). Однако значения и номиналы элементов, указанных на схеме рис. 3.4, подобраны для источника питания с выходным напряжением 12 В.

Соответственно, для того чтобы расширить диапазон источников питания для данной конструкции, в выходном каскаде которых будет эффективно работать предлагаемый узел индикации, потребуется изменить параметры элементов R1- R3, VD1, VD2.

Пока перегрузки нет, источник питания и узел нагрузки работают в штатном режиме, через R3 протекает допустимый ток и падение напряжения на резисторе невелико (менее 1 В). Также невелико в этом случае и падение напряжения на диодах VD1, VD2, при этом светодиод HL1 едва светится.

При увеличении тока потребления в устройстве нагрузки или коротком замыкании между точками А и Б ток в цепи возрастает, падение напряжения на резисторе R3 может достигнуть максимального значения (выходного напряжения источника питания), вследствие чего светодиод HL1 загорится (будет мигать) в полную силу.

Для наглядного эффекта в схеме применен мигающий светодиод L36B. Вместо указанного светодиода можно применить аналогичные по электрическим характеристикам приборы, например, L56B, L456B (повышенной яркости), L816BRC-B, L769BGR, TLBR5410 или подобные им.

Мощность, рассеиваемая на резисторе R3 (при токе к/з) более 5 Вт, поэтому этот резистор изготавливается самостоятельно из медной проволоки типа ПЭЛ-1 (ПЭЛ-2) диаметром 0,8 мм.

Ее берут из ненужного трансформатора. На каркас из канцелярского карандаша наматывают 8 витков этого провода, концы ее облуживают, затем каркас вынимают. Проволочный резистор R3 готов.

Все постоянные резисторы типа МЛТ-0,25 или аналогичные. Вместо диодов VD1, VD2 можно установить КД503, КД509, КД521 с любым буквенным индексом. Эти диоды защищают светодиод в режиме перегрузки (гасят излишнее напряжение).

Индикатор перегрузки с звуковым и световым сигнализатором

К сожалению, на практике нет возможности постоянно визуально следить за состоянием индикаторного светодиода в источнике питания, поэтому разумно дополнить схему электронным узлом звукового сопровождения. Такая схема представлена на рис. 2.

Как видно из схемы, она работает по тому же принципу, но в отличие от предыдущей, это устройство более чувствительно и характер его работы обусловлен открыванием транзистора VT1, при установлении в его базе потенциала более 0,3 В. На транзисторе VT1 реализован усилитель тока.

Транзистор выбран германиевым. Из старых запасов радиолюбителя. Его можно заменить на аналогичные по электрическим характеристикам приборы: МП 16, МП39-МП42 с любым буквенным индексом. В крайнем случае, можно установить кремниевый транзистор КТ361 или КТЗ107 с любым буквенным индексом, однако тогда порог включения индикации будет иным.


Порог включения транзистора VT1 зависит от сопротивления резисторов R1 и R2 и в данной схеме при напряжении источника питания 12,5 В индикация включится при токе нагрузки, превышающем 400 мА.

В коллекторной цепи транзистора включен мигающий светодиод и капсюль со встроенным генератором ЗЧ НА1. Когда на резисторе R1 падение напряжения достигнет 0,5…0,6 В, транзистор VT1 откроется, на светодиод HL1 и капсюль НА1 поступит напряжение питания.

Поскольку капсюль для светодиода является активным элементом, ограничивающим ток, режим работы светодиода в норме. Благодаря применению мигающего светодиода капсюль также будет звучать прерывисто — звук будет слышен во время паузы между вспышками светодиода.

В этой схеме можно достичь еще более интересный звуковой эффект, если вместо капсюля НА1 включить прибор КРІ-4332-12, который имеет встроенный генератор с прерыванием. Таким образом звук в случае перегрузки будет напоминать сирену (этому способствует сочетание прерываний вспышек светодиода и внутренних прерываний капсюля НА1).

Такой звук достаточно громкий (слышно в соседнем помещении при среднем уровне шума), обязательно будет привлекать внимание людей.

Индикатор перегорания плавкого предохранителя

Еще одна схема индикатора перегрузки представлена на рис. 3. В тех конструкциях, где установлен плавкий (или иной, например, самовосстанавливающийся) предохранитель, часто требуется визуально контролировать их работу.

Здесь применен двухцветный светодиод с общим катодом и соответственно тремя выводами. Кто на практике испытывал эти диоды с одним общим выводом, знают, что они функционируют несколько иначе, чем ожидается.

Шаблон мышления в том, что казалось бы, зеленый и красный цвета будут появляться у светодиода в общем корпусе соответственно при приложении (в нужной полярности) напряжения к соответственным выводам R или G. Однако, это не совсем так.

Пока предохранитель FU1 исправен, к обоим анодам светодиода HL1 приложено напряжение. Порог свечения корректируется сопротивлением резистора R1. Если предохранитель обрывает цепь питания нагрузки, то зеленый светодиод гаснет, а красный остается светить (если напряжения питания совсем не пропало).

Поскольку допустимое обратное напряжение для светодиодов мало и ограничено, то для указанной конструкции в схему введены диоды с разными электрическими характеристиками VD1- VD4. То, что к зеленому светодиоду последовательно включен только один диод, а к красному три, объясняется особенностями светодиода AЛC331A, замеченными на практике.

При экспериментах оказалось, что порог напряжения включения красного светодиода меньше, чем у зеленого. Чтобы уравновесить эту разницу (заметную только на практике), количество диодов неодинаково.

При перегорании предохранителя к зеленому светодиоду (G) прикладывается напряжение в обратной полярности.

Номиналы элементов в схеме даны для контроля напряжения в цепи 12 В. Вместо светодиода AЛC331A допустимо применять другие аналогичные приборы, например, КИПД18В-М, L239EGW.

ИНДИКАТОР НАПРЯЖЕНИЯ


   Предлагаю вам сделать простой индикатор напряжения, при помощи которого можно быстро (и достаточно точно) определить, есть ли хоть какой-нибудь заряд на автомобильном аккумуляторе или батареи (например, «Крона»). Вот принципиальная схема «Простого индикатора напряжения» на 3 светодиодах:


   Ролью индикаторов служат обычные светодиоды. В приборе 3 светодиода, которые будут загораться в зависимости от переменного напряжения.
 -Если напряжение от 0 до 10 вольт, то будет гореть первый светодиод HL1.
 -Если напряжение от 11 до 13 вольт, то загорается второй светодиод HL2.
 -Если напряжение более 13 вольт, то будет гореть третий светодиод HL3.


   Для того, чтобы было проще определять напряжение, можно взять светодиоды разных цветов, (например, первый светодиод-красный, второй-жёлтый, третий-зелёный, но я использовал все светодиоды зелёного цвета).


   Детали индикатора напряжения. Светодиоды в этом индикаторе можно применять любые (так например, светодиод АЛ307 и другие). Транзисторы VT1 и VT2 нужно использовать высокочастотные кремниевые структуры н-п-н, например, КТ315, КТ3102, японские транзисторы C945. Транзисторы VT3 и VT4 структуры П-Н-П , например, КТ361, КТ3107, или японские A733. Стабилитрон VD1 можно заменить на КС510. Стабилитрон VD2 заменяется на КС512.


   Настройка индикатора. Данный прибор в настройке не нуждается и запускается сразу, при правильном монтаже без ошибок. Индикатор питается от источника тока, на котором измеряется. Дополнительное питание не требуется. Чертёж печатной платы в формате lay можно скачать на форуме. ЖЕЛАЮ УДАЧИ ТОМУ, КТО БУДЕТ СОБИРАТЬ ЭТУ СХЕМУ! Материал прислал – Р. Рыбалко

   Форум по индикаторам и измерителям

   Форум по обсуждению материала ИНДИКАТОР НАПРЯЖЕНИЯ






ПРОВОДНИКИ И ИЗОЛЯТОРЫ

Что такое изолятор и чем он отличается от токопроводящего материала. Занимательная теория радиоэлектроники.


Светодиодные индикаторы » S-Led.Ru — Светодиоды и электронные схемы


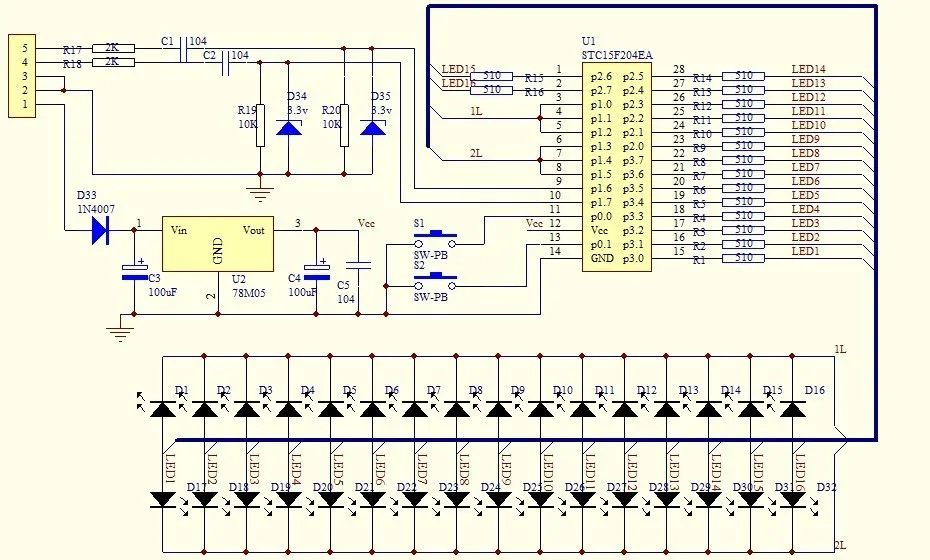

При конструировании звуковоспроизводящей аппаратуры часто сталкиваешься с проблемой индикации уровней выходных сигналов в каналах, индикацией уровня записи, точной настройки, и т.д. Удобнее всего сделать индикаторы на светодиодах, расположенных в линейку (кстати, такие индикаторы годятся и для использования в качестве шкалы настройки в тюнера с электронной настройкой, в этом случае они измеряют напряжение на варикапах).

Принципиальная схема наиболее простого индикатора на основе микросхемы-инвертора ТТЛ логики показана на рисунке 1. На вход поступает постоянное напряжение от нуля до пяти вольт, положительное. Для контроля переменного напряжения на входе нужно включить диодный детектор, такой как включают перед обычным стрелочным индикатором.

Учитывая, что чувствительность этого индикатора значительно ниже чем у стрелочного микроамперметра, перед детектором нужно включить усилитель на ОУ, или сделать усилитель постоянного напряжения на выходе детектора.

Индикатор содержит шесть светодиодов, каждый из которых включается при достижении входным напряжением определенного уровня, используется одна микросхема, содержащая шесть инверторов.

При отсутствии входного сигнала и до тех пор пока его уровень менее 0,14В напряжения на выходах всех инверторов находятся на уровне логической единицы. И светодиоды не горят. В процессе увеличения входного напряжения, сначала открывается первый инвертор, затем второй, и так далее. В результате столбик термометра растет (если линейку светодиодов расположить вертикально).

Недостаток устройства в довольно высокой погрешности измерения, вызванной неточностью уровней переключения инверторов ТТЛ. В результате очень большая нелинейность индикации.

В схеме используется микросхема К155ЛН1. Индикатор с большой точностью и линейностью получается при включении на входах элементов дополнительных транзисторов (рисунок 2). Получается так, что один из входов каждого из элементов 2И включен в коллекторную цепь одного из транзисторов, создающего начальный установочный уровень. В результате интервал входных напряжений, соответствующих диапазону от низкого до высокого логического уровня значительно уже.

Второй вход каждого из элементов соединяется с выходом следующего, в результате появление логического нуля на выходе одного из элементов вызывает фиксацию такого же уровня на всех предыдущих элементах.

В исходном состоянии, когда входное напряжение не достигает нижней границы индикации все транзисторы оказываются закрытыми. Естественно напряжения на их коллекторах держаться на уровне логической единицы. и такой же уровень устанавливается на выходах всех элементов. Светодиоды не горят.

При входном напряжении около 0,6В открывается транзистор VT1. Напряжение на его коллекторе понижается до уровня логического нуля, и на выходе первого элемента устанавливается тоже логический ноль, что приводит к зажиганию светодиода Н1.

Дальнейшее повышение уровня приводит к открыванию кремниевого диода VD1 и в работу вступает транзистор VT2, соответственно зажигается следующий светодиод, и так далее с ростом напряжения увеличивается и длина светящейся линейки светодиодов. В индикаторе использованы микросхемы К155ЛИ1.

Схема светодиодного индикатора » Схемы электронных устройств

Для индикации режима работы какого-то устройства обычно используется мигающий светодиод или двухцветный, меняющий свой цвет в зависимости от режима. Согласитесь, — это скучно и однообразно. Предлагаю другой вариант, — индикатор режима состоит из линейки из шести двухцветных светодиодов. Индикатор работает в четырех режимах. — светодиоды все выключены; воспроизводится красный эффект бегущих огней в одну сторону; воспроизводится зеленый эффект бегущих огней в другую сторону; воспроизводится эффект встречного разноцветного движения.
Переключение режимов индикации производится изменением логических уровней на двух входах. При входном коде «00» — встречное движение разноцветных бегущих огней, при коде «01» — зеленые бегущие огни, при коде «10» — красные бегущие огни, при коде «11» — светодиоды выключены.

Принципиальная схема показана на рисунке. Импульсы от мультивибратора на элементах D1.1 и D1.2 поступают на входы двух десятичных счетчиков D2 и D3 одновременно. Счетчики К561ИЕ9 работают так, что единица в любой момент времени присутствует только на одном из выходов, а на остальных выходах нули. Для индикации используются импортные двухцветные светодиоды повышенной яркости, в которых есть по два кристалла, включенных встречно-параллельно. Поэтому цвет свечения такого светодиода зависит от направления тока через него.

В данной схеме, светодиоды включены между выходами двух счетчиков, причем так, что каждый из них подключен к разным выходам счетчиков. Поэтому, цвет и номер включенных светодиодов зависит от соотношения уровней на выходах этих счетчиков.

Управляются счетчики по входам «R», — блокируются подачей единиц, а запускаются подачей нулей. Если на вход подан код «00» работают оба счетчика Предположим, светодиоды включены так, что при подаче «+» на верхний по схеме вывод горит красный цвет (К), а если «+» внизу, — зеленый (3). Тогда светодиоды будут включаться разноцветными парами,- HL1(K) + HL6 (3), затем, HL2(K) + HL5(3), далее, HL3(K) + HL4(3). далее, HL4(K) + HL3(3). далее, HL5(K) + HL2(3). далее, HL6(K) + HL1(3). И снова повторяется. Таким образом, получается световой эффект движущихся навстречу разноцветных бегущих огней, которые, при встрече пересекаются и начинают движение в разные стороны.

Если на входе код «01» счетчик D2 принудительно находится в нулевом состоянии и на всех его выходах, задействованных в этой схеме, логические нули Напротив, счетчик D3 работает и переключает поочередно зеленые светодиоды светодиодов с HL6 до HL1. Если код на входе установить «10». ситуация меняется на обратную, — теперь работает счетчик D2, a D3 удерживается в нулевом состоянии Переключаются красные светодиоды в другом направлении, — с HL1 по HL6.

Выключить светодиоды можно подачей логических единиц на оба входа. Скорость воспроизведения светового эффекта можно изменить подбором R1. Если в схеме, в которой будет работать такой индикатор, есть источник импульсов частотой 0,1…1 Гц можно мультивибратор на D1 подавать эти импульсы на входы «С» счетчиков.
Светодиоды импортные, красно-зеленые, марка не известна.

Основные принципы и схемы подключения светодиодных индикаторов к МПС

Тема 19. Основные принципы и схемы подключения светодиодных индикаторов к МПС.

Газоразрядные индикаторы — это более экономичные индикаторы по сравнению с лампами накаливания, но использование высокого напряжения питания привело к тому, что они в настоящее время практически не используются.

В настоящее время практически везде для отображения двоичной информации используются светодиоды. Это обусловлено тем, что надёжность светодиодов значительно превосходит надёжность как индикаторных ламп накаливания, так и газоразрядных (неоновых) индикаторных ламп. Светодиоды труднее разбить, так как их корпус обычно состоит из прозрачной пластмассы, а вес значительно меньше индикаторных ламп. Кроме того при включении светодиодов не возникает импульсного тока значительной величины, который разрывает холодную нить накаливания своим магнитным полем.

К.п.д. светодиодов, особенно современных, тоже значительно превосходит к.п.д. индикаторных ламп. Основная причина повышенного к.п.д. — это принципиальное отсутствие теплового излучения. Электрический ток непосредственно преобразуется в световое излучение. Так как светодиод, так же как и газоразрядная лампа, управляется током, то схема его подключения практически совпадает со схемой подключения газоразрядной лампы. Она приведена на рисунке 3.6.

Рисунок 3.6. Схема подключения светодиодного индикатора к цифровой ТТЛ микросхеме.

Расчет токоограничивающего резистора в этой схеме не отличается от расчета подобного резистора газоразрядного индикатора. Отличие только в том, что падение напряжения на светодиодах лежит в пределах от 1,5 до 3 Вольт. Расчет резисторов R1 и R2 точно такой же как и в остальных транзисторных ключах.

Теперь вспомним, что выходной ток современных цифровых микросхем превосходит минимальный ток зажигания светодиода. Это означает, что можно обойтись без дополнительного транзисторного ключа для подключения светодиода. В результате схема значительно упрощается. Теперь достаточно просто ограничить ток через светодиод до допустимой величины. Новая схема приведена на рисунке 3.7.

Рисунок 3.7. Схема подключения светодиодного индикатора к цифровой микросхеме с пятивольтовым питанием.

В схеме, приведенной на рисунке 3.7, используется ток нуля цифровой микросхемы. Этот ток в большинстве цифровых схем больше тока единицы. В этой схеме мы не накладывали никаких ограничений на используемую цифровую микросхему, кроме того, что она должна обеспечивать необходимый выходной ток. Однако при использовании обычного выходного каскада необходимо, чтобы напряжение питания микросхемы было равно напряжению, подаваемому на светодиод. Однако на светодиод нужно подавать напряжение больше пяти вольт. Только в этом случае светодиод надёжно откроется.

В большинстве современных микросхем ток единицы превышает минимальный ток зажигания светодиода. В ряде случаев это может упростить принципиальную схему устройства. Схема с использованием единичного тока цифровой микросхемы приведена на рисунке 8. Однако следует отметить, что если в схеме, приведенной на рисунке 3.7, светодиод зажигается нулевым потенциалом, то в схеме, приведенной на рисунке 8, для зажигания светодиода на выходе микросхемы следует сформировать единичный потенциал. В этой схеме напряжение питания цифровой микросхемы тоже должно превышать пять вольт.

Рисунок 3.8. Использование тока единицы для зажигания светодиодного индикатора.

Как уже говорилось ранее, в современных цифровых микросхемах часто используется напряжение питания 3.3 В, 2.5 В или даже 0.7 В! Как же быть в таком случае? Неужели использовать схему с дополнительным транзисторным ключом? Во всех цифровых схемах присутствуют микросхемы с открытым коллектором. Выходной транзистор этих микросхем способен выдерживать напряжение, превышающее напряжение питания самой микросхемы, поэтому такие микросхемы можно использовать для подключения светодиодных индикаторов. Такая схема приведена на рисунке 3.9.

Рисунок 3.9. Схема подключения светодиодного индикатора к цифровой микросхеме с открытым коллектором.

Семисегментный светодиодный индикатор — устройство отображения цифровой информации. Это — наиболее простая реализация индикатора, который может отображать арабские цифры. Для отображения букв используются более сложные многосегментные и матричные индикаторы.

Семисегментный светодиодный индикатор, как говорит его название, состоит из семи элементов индикации (сегментов), включающихся и выключающихся по отдельности. Включая их в разных комбинациях, из них можно составить упрощённые изображения арабских цифр.

Сегменты обозначаются буквами от A до G; восьмой сегмент — десятичная точка (decimal point, DP), предназначенная для отображения дробных чисел.

Изредка на семисегментном индикаторе отображают буквы.

Семисегментные светодиодные индикаторы бывают разных цветов, обычно это белый, красный, зеленый, желтый и голубой цвета. Кроме того, они могут быть разных размеров.

Также, светодиодный индикатор может быть одноразрядным (как на рисунке выше) и многоразрядным. В основном в практике используются одно-, двух-, трех- и четырехразрядные светодиодные индикаторы:




Простые и полезные схемы светодиодов

Благодаря таким преимуществам, как низкое напряжение, длительный срок службы, дешевизна, надежность, быстрое включение-выключение и т. д., светодиоды используются во многих приложениях. Различные применения светодиодов,

  • Все виды визуальных дисплеев, т. е. семисегментные дисплеи и буквенно-цифровые дисплеи. Такие дисплеи обычно используются в часах и калькуляторах.
  • В оптических устройствах типа оптронов.
  • В качестве индикатора включения-выключения в различных типах электронных схем.
  • Некоторые светодиоды излучают невидимый инфракрасный свет. Но такие светодиоды полезны в пультах дистанционного управления и в таких приложениях, как охранная сигнализация.

Другие простые применения светодиодов:

1) Светодиод как индикатор полярности:

Иногда вам нужно знать, какой провод/узел имеет положительную полярность, а какой провод/узел — отрицательную полярность. Светодиод в качестве схемы индикатора полярности показан на приведенной выше схеме. На схеме, как вы можете видеть, два светодиода расположены в противоположных направлениях, поэтому, когда один светодиод включен, другой светодиод будет выключен.Я использовал красный и зеленый светодиоды. Когда узел A положительный, горит зеленый светодиод, а когда узел B положительный, светится красный светодиод. Это указывает на полярность входного постоянного напряжения.

2) Светодиод для проверки целостности цепи:

Показанная выше схема представляет собой светодиод в качестве тестера непрерывности. Эта схема используется для проверки целостности кабелей, разъемов и переключателей. Когда клеммы A и B замкнуты, светодиод светится из-за подключенной внутри батареи, указывая на наличие непрерывности.

3) Светодиод как индикатор высокого напряжения переменного тока:

Для предотвращения разрушения обратного смещения используется выпрямительный диод D. При наличии напряжения вместо последовательного резистора используется конденсатор, реактивное сопротивление которого Xc, равное ( 1/2 πfC )Ω, ограничивает ток. Преимущество использования конденсатора заключается в том, что он не потребляет никакой энергии, поэтому общая рассеиваемая мощность меньше.

4) Светодиодный индикатор перегоревшего предохранителя:

При срабатывании предохранителя обеспечивает путь короткого замыкания в обход цепи светодиода.Таким образом, светодиод выключен. Если предохранитель размыкается, сетевое напряжение запускает светодиод через конденсатор, и, таким образом, светодиод светится. Таким образом, указывается состояние перегоревшего предохранителя.

Помимо этого существует множество полезных применений диода.
Что скажешь..??

4 Схемы индикатора напряжения светодиода

В электронных приборах необходимы. Один мой друг как-то сказал, что хороший инструмент. Не обязательно дорого.
Важно использовать достаточно.Сегодня я попытаюсь собрать 4 схемы светодиодных индикаторов напряжения постоянного тока

Это четыре схемы светодиодных индикаторов напряжения, которые просты и легки в сборке для проверки напряжения батареи и других, используются в качестве стабилитрона, транзистора, LM339 и т. д.


Схема 1# Простейший индикатор включения-выключения батареи с использованием двух светодиодов

Если вы хотите научить детей изучать простую схему светодиодов. Это одна из хороших схем. Это самый простой индикатор включения-выключения батареи с использованием двух светодиодов. Оба светодиода покажут вам.

Когда вы включаете S1 в положение «ON», ток течет в цепь.При этом LED1 будет кратковременно мигать. Но LED2 гаснет.

Затем мы выключаем S1, чтобы не использовать схему. Смотрите LED1 все еще гаснет. Но LED2 кратковременно вспыхнет, после чего тоже погаснет.

Почему?

Конденсатор C1 емкостью 1000 мкФ — главный герой.

В схеме есть переключатель SPDT-S1.

Если мы включаем, ток течет через R1 к LED1, он кратковременно мигает, когда C1 начинает заряжаться. Пока C1 полностью не зарядится, LED1 погаснет.

Так как LED1 получает обратное смещение.Так что для LED1 ничего не происходит.

Теперь C1 имеет полный ток и меньше тока утечки.

Затем отключаем, НЕТ ток на выходе. Но не конец, ток в C1 разряжается на LED2. Он также кратковременно мигает. Единица тока в C1 пуста. LED2 гаснет.

Светодиод 1 гаснет из-за обратной полярности.

См. внешний вид обоих светодиодных дисплеев на видео ниже:

Цепь 2# Крошечная схема визуального индикатора нулевого биения

Вы встречаете крошечную схему визуального индикатора нулевого биения.Он подходит для показа звукового сигнала или индикатора настройки CW. Что ниже, чем 3Vp-p.

В схеме используются всего два светодиода и только один резистор.
Светодиоды(LED) Светодиодный индикатор является индикатором. Поскольку светодиод может выдерживать 20-30 мА, резистор R1 обеспечивает более чем правильное ограничение тока.


Схема миниатюрного визуального индикатора нулевого биения

Оба светодиода подключены параллельно, имеет разную полярность. Они укажут частоту нулевого биения.

Каждый светодиод будет работать только половину периода входного сигнала.

Когда входная частота отличается от нулевой частоты более чем на 1 кГц. Оба светодиода будут увеличиваться все время.

Когда входная частота находится в пределах 20 герц от нуля, светодиоды будут мигать до тех пор, пока не будет достигнута нулевая частота.

Оба светодиода светятся или мигают до тех пор, пока не будет достигнут нулевой удар, после чего они гаснут.

Схема 3# Простой индикатор уровня напряжения с использованием стабилитрона

Простой индикатор напряжения с использованием светодиода и стабилитрона

Вы изучаете концепцию.Хотя есть небольшие схемы. Но это может сделать большую работу цепей завершенной.

Сегодня мы увидим индикатор уровня напряжения в самой простой модели. Он использует только простую электронику. В результате стабилитрон, резистор и светодиод уже могут показывать. В каждой цепи светодиод горит ярко, когда V + повышается, чтобы достичь напряжения пробоя. И Vz стабилитрона + VLed должны использовать RS для светодиода один за другим. Схема справа будет свидетельствовать о чтении значения в виде гистограммы. Когда стабилитрон спокойно увеличивает значение Vz.Эта схема может быть проста и полезна для друзей, пожалуйста, сэр.

Схема 4# Простой трехступенчатый индикатор уровня

Сегодня мы рассмотрим концепцию простой схемы индикатора уровня, которая очень мала и может отображаться с помощью трехступенчатого светодиодного индикатора. Когда вы видите на схеме ниже, это очень просто. Мы используем переменный резистор (потенциометр) только с 3 единицами, что делает эту схему дешевой и простой.

Значения резисторов потенциометра VR1-3 определяются типом светодиода, когда мы использовали светодиоды MV 50 с большим сопротивлением, с шагом 2K для 2V и током стока (последовательные цепи) во всех трех светодиодах на 5 мА. , Цепочку светодиодов можно удлинить, Но быстрый рост тока стока и первый светодиод в токоподводе.

Как показано на рисунке ниже, мы тестируем эту схему на макетной плате с 3 В для первого светодиода 1, 6 В для второго светодиода 2 и 9 В для третьего светодиода 3.


Цепь 5# Цепь индикатора уровня заряда батареи

Эта схема является простой схемой индикатора уровня заряда батареи. Что может быть простым и сложным, можно увидеть, что схема имеет светодиодный индикатор для отображения на 3 шаге.
Работа схемы была исправлена, чтобы дать храмовый вольт, обычно около 11В-14В. Какой уровень напряжения будет нормальным, если уровень напряжения немного больше 11 В сделает красную палочку LED1 яркой.

Большое спасибо Денису эта ошибка схемы. Мой сын снова тестирует эту схему и модифицирует эту новую.
Большое спасибо!!

Если напряжение больше 11 В, но не превышает 14 В, светодиод 1 горит красным, а светодиод 2 зеленым. Поскольку напряжение, превышающее 11 В, имеет ток, протекающий через R1 и ZD1, идет на то, чтобы стимулировать контакт B Q1, заставляя Q1 работать LED2 ярко. Но если уровень напряжения источника питания превышает 15В, светодиод 3 должен гореть на обеих палочках. Из-за источника вольтового геркона ток 15 В проходит через R4 и ZD2, чтобы стимулировать контакт B Q2, он заставляет Q2 работать LED3, а затем ярко светится.

При повышении напряжения на 15 В загораются все светодиоды 1, 2 и 3. Светодиод 1 в норме, потому что через него проходит меньший ток.


Цепь 6# Контроль уровня заряда 12-вольтовой свинцово-кислотной батареи

В приведенной ниже схеме счетверенный компаратор напряжения (LM3914) используется в качестве простого гистограммного индикатора для индикации состояния заряда 12-вольтовой свинцово-кислотной батареи.

Опорное напряжение 5 В подается на каждый из (+) входов четырех компараторов, а (-) входы подключаются к последовательным точкам делителя напряжения.

Светодиоды загораются, когда напряжение на отрицательном (-) входе превышает опорное напряжение. Калибровку можно выполнить, отрегулировав потенциометр 2K таким образом, чтобы все четыре светодиода загорались, когда напряжение батареи составляет 12,7 В, указывая на полный заряд без нагрузки на батарею.

При напряжении 11,7 В светодиоды должны погаснуть, указывая на разряженную батарею. Каждый светодиод представляет примерно 25-процентное изменение состояния заряда или 300 мВ, так что 3 светодиода показывают 75 %, 2 светодиода — 50 % и т. д.Фактическое напряжение будет зависеть от температурных условий и типа батареи, жидкостного элемента, гелевого элемента и т. д.

Хотя схемы не одинаковы. Но это поможет вам добиться успеха в безусловно электронных проектах.

Ознакомьтесь также с этими статьями по теме:

ПОЛУЧИТЕ ОБНОВЛЕНИЯ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь делать электронику Обучение легким .

источник питания — Добавить светодиодный индикатор включения/выключения в схему

Поскольку вы новичок в электронике, источник питания — хороший способ начать.Вам понадобится один для всего, что вы хотите сделать.

AndrejaKo и другие уже сказали вам, что, вероятно, не так: вы установили его неправильно, что убило его, потому что, хотя большинство диодов выдерживают обратное напряжение 18 В, светодиоды не могут. Что ты сделал? Просто попробуйте сделать это одним способом и изменить его, если вы увидели, что это неправильно? Хорошо, теперь вы знаете, что не можете себе этого позволить со светодиодами.

Попробуйте взять за привычку использовать компоненты, о которых у вас есть информация. Ни один инженер-конструктор не будет использовать деталь, если он не может получить для нее техническое описание .Вот рисунок из даташита для случайного светодиода:

Есть несколько различий между контактами. Один контакт длиннее другого, обод светодиода с одной стороны неполный, и если вы посмотрите внутрь светодиода, то увидите тонкий провод, идущий от чипа к одному из контактов. Проволока обычно является анодом. Обычно! Не пытайтесь, если не уверены, помните, что второго шанса у вас не будет. Используйте то, что производитель указывает в качестве анода. В данном случае это более длинный штифт.Надейся только на это. Это ваш анод, который идет к плюсу.

Если у вас нет спецификации, есть безопасный способ попробовать. Поместите два светодиода встречно-параллельно: анод одного светодиода к катоду другого и наоборот. Поместите последовательно резистор и подключите его к 9-вольтовой батарее (или к новому блоку питания!). Один светодиод будет правильно поляризован, и он загорится, другой будет иметь обратную полярность, но прямое напряжение первого (около 2 В для красного светодиода, 3,5 В для белого) ограничит обратное напряжение до безопасного уровня.

Еще упоминается ваш резистор. Девять из десяти это слишком высоко, хотя вы все равно должны увидеть слабый свет светодиода. Опять же даташит. Вы хотите знать номинальный ток светодиода, который часто составляет около 20 мА для индикаторного светодиода, а также его падение напряжения. В той же таблице данных указано 40 мкд при 20 мА и типичном напряжении 2 В. Затем вы используете закон Ома для расчета последовательного резистора:

\$ R = \dfrac{V}{I} = \dfrac{V_+ — V_{LED}}{I_{LED}} = \dfrac{18V — 2V}{20mA} = 800\Omega\$

, если это светодиод на 20 мА.Ближайшее значение, которое вы найдете, вероятно, будет 820\$\Omega\$. Обратите внимание, что из-за высокого входного напряжения рассеиваемая мощность будет чуть больше 300 мВт, поэтому резистор 1/4 Вт не подойдет. Подберите резистор не менее 1/2 Вт.

Есть еще одно возможное объяснение, почему это не работает. Светодиоды чувствительны к ESD , электростатическому разряду. Прикосновение к светодиоду, когда вы заряжены статически до нескольких киловольт, также уничтожит светодиод. Вполне возможно, что многие из компонентов, которые вы будете использовать в начале, не будут столь чувствительны к этому, например, резисторы или конденсаторы.КМОП также чувствительна к электростатическим разрядам. Если у вас нет защиты от электростатического разряда (вероятно, еще нет), прикоснитесь к большому металлическому предмету, прежде чем браться за светодиод.

Схема светодиодного индикатора питания для 230В



В общем, мы видели, что все индикаторы в нашем доме на настенном распределительном щите состоят из неоновой лампочки небольшого размера и соединены последовательно с резистором 68k. Вы можете сделать индикатор, который очень красиво светится и выглядит так круто, используя светодиод, и сделать светодиодный индикатор для сети.Светодиодный индикатор имеет более длительный срок службы, чем другие. Здесь я описываю схему светодиодного индикатора, которую можно использовать с сетью переменного тока 230–240 В.

Преимущество светодиодного индикатора

заключается в том, что он доступен в различной цветовой гамме, для изменения цвета и защиты не требуется дополнительное защитное стекло. Если вам нужно использовать двухцветный или трехцветный светодиод (двух- или трехцветный), то никакая внешняя схема не требуется, поскольку светодиод обладает этим свойством. Он более прочный, чем другие.

светодиодный свет светится ярче и красивее, чем неоновая лампа.Но проблема со светодиодом в том, что он работает только с постоянным током, а не с переменным. Если я подключаю его к сети переменного тока с помощью резистора. Мы видим, что светодиод имеет незначительное свечение.

Если подключить выпрямитель после резистора с анодной точкой светодиода и заземлить непосредственно с катодом, то в качестве индикатора получится правильная и достаточная яркость.

Резистор 68 кОм или 100 кОм напрямую подключен к клемме линии переменного тока (+) для уменьшения сигнала, подходящего для светодиода, после резистора последовательно с резистором должен быть подключен выпрямительный диод, чтобы преобразовать сигнал переменного тока в постоянный, а затем он подключается к светодиоду. положительный терминал.Отрицательный контакт светодиода напрямую соединен с заземлением переменного тока. Если вы хотите, чтобы светодиод светился более ярко, то вместо резистора 100 кОм подключается резистор 50 кОм. .
Будьте осторожны при подключении клемм диода и светодиода. При подключении неправильным или наоборот индикатор не будет работать. Используйте диод 1N4007. Ниже приведена схема подключения светодиодного индикатора к сети переменного тока 230 В.

ПРИМЕЧАНИЕ. Не прикасайтесь ни к каким частям цепи при тестировании. Это опасно .

 Вот еще одна схема светодиодного индикатора питания, которая может подключаться к любой линии 220-230 В переменного тока .

Эта цепь более надежна, чем 1-я.

Рекомендуемый резистор мощностью 1 Вт





Купить диод 1N4007 https://amzn.to/2UrkaGZ

Купить резисторы (смешанная стоимость) – https://amzn.to/2OvAra4



Связанный пост

Мигающий светодиод Цепь индикатора низкого заряда батареи

В посте объясняется простая схема индикатора низкого/нормального напряжения батареи с помощью мигающего и постоянного светодиода, где мигающий светодиод указывает на нормальное состояние, а непрерывный индикатор предупреждает о низком заряде батареи.Идею предложил г-н Альф.

Технические характеристики

Привет, я нашел и построил вашу «Схему индикатора низкого заряда батареи, используя только два транзистора»
На вашем веб-сайте, потому что я выращиваю овощи на приподнятой грядке и установил 12-вольтовый электрический забор для предотвращения слизней. и улитки едят мои растения.

Для этого я использую старый автомобильный аккумулятор, который хорошо держит заряд.

Цепь индикатора низкого заряда батареи работает нормально, но я должен приложить измеритель к клеммам, чтобы проверить, работает ли он.

Есть ли способ добавить второй светодиод, который будет мигать, показывая, что питание есть и работает?
Спасибо
Альф

 Дизайн

На рисунке ниже показана схема предлагаемой схемы индикатора состояния батареи с помощью мигающего светодиодного индикатора.

Левая боковая ступень, в которой используются два BJT, представляет собой простую схему индикатора низкого заряда батареи, красный светодиод загорается, как только напряжение питания падает ниже заданного порогового уровня, установленного пресетом 47K.

Этот этап был подробно объяснен ЗДЕСЬ, вы можете пройти его для получения более подробной информации.

Индикатор низкого заряда батареи с нестабильным светодиодом

Стадия низкого заряда батареи производит только индикацию низкого напряжения, а соответствующий светодиод светится только до тех пор, пока уровень не опустится ниже установленного порога, это может заставить пользователя гадать, является ли фактическое или нормальное состояние батарея была в порядке, и если батарея работала правильно в то же время.

Для удовлетворения вышеуказанных результатов можно было увидеть мигающий светодиодный индикатор, прикрепленный к секции низкого заряда батареи, используя наш старый соотечественник IC 555.

IC 555 подключается в своем обычном нестабильном режиме, так что подключенный зеленый светодиод создает эффект мигания, пока его вывод сброса № 4 остается выше определенного положительного уровня напряжения через красный светодиод и последовательный резистор 10k.

До тех пор, пока не будет достигнут установленный нижний порог, указанный выше вывод микросхемы может получать указанное количество положительного потенциала, поддерживая зеленый светодиод в режиме мигания, что, в свою очередь, свидетельствует о том, что с аккумулятором все в порядке.

В тот момент, когда красный светодиод начинает светиться и резко загорается, зеленый светодиод полностью выключается, давая понять пользователю условия, касающиеся батареи, которая может считаться полностью разряженной и ниже опасной отметки низкого напряжения.

Скорость мигания ступени 555 может быть отрегулирована в соответствии с предпочтениями пользователя путем соответствующей настройки потенциометра 1M.

Решение проблемы низкого напряжения питания

В приложениях с более низким напряжением каскад IC 555 может работать неправильно, поскольку его минимальное рабочее напряжение равно 4.5В, в таких условиях можно попробовать следующую конфигурацию.

Здесь к существующей сцене добавляется третий BJT, который содержит многоцветный мигающий светодиод RGB для необходимых показаний (то же самое можно заменить простым светодиодом, если эффект мигания не требуется).

Полученные результаты идентичны, левый светодиод загорается при обнаружении низкого напряжения, пока это не произойдет, мигающий светодиод продолжает мигать, указывая на нормальную работу аккумулятора.

Улучшение результатов схемы

Вышеприведенная схема имеет проблему и может работать не так, как предполагалось, поскольку левый светодиод будет всегда включен из-за проводимости через правый эмиттер BC547.

Следующая схема устраняет указанную выше проблему и может быть использована для безупречной реализации предложенной мигающей светодиодной индикации состояния батареи.

Модернизация схемы с помощью операционного усилителя

Если предполагается использовать один светодиод для индикации вышеуказанных эффектов, можно попробовать следующую конструкцию. Идея разработана и объяснена г-ном Абу-Хафссом.

Схема, представленная здесь, имеет один светодиод, который:

Работа схемы

а) постоянное свечение указывает на то, что питание включено и уровень заряда батареи хороший.
b) когда мигает индикатор низкого заряда батареи

Конструкция довольно проста и состоит из двух частей. В зеленой части операционный усилитель 741, сконфигурированный как компаратор, вместе с соответствующими компонентами сравнивает напряжение с заданным опорным напряжением с помощью стабилитрона. Если напряжение выше порогового уровня, выход 741 остается низким, что приводит к тому, что PNP Q1 проводит, следовательно, светодиод постоянно включен.

Как только уровень напряжения падает ниже порогового уровня, выход 741 становится высоким.Это приводит к тому, что Q1 перестает проводить ток, и светодиод гаснет. В то же время высокий выходной сигнал 741 также включает схему мигания в синей части (построенную на паре транзисторов NPN и PNP), что вызывает мигание того же светодиода. Частоту мигания можно регулировать, изменяя значения R8 и/или C1.

В качестве альтернативы, чтобы сделать схему мигания более компактной, можно попробовать эту схему.

Светодиодный индикатор печатной платы Красный 4 положения Вертикальный угол 650 нм 10 мкд

Дополнительная информация

Угловой светодиод

Вертикальный уголок

Позиция

Четыре позиции

Цвет светодиода

Красный

Угол обзора

Сила света Тип.(мкд)

10 мкд

Сила света Мин. (мкд)

Пиковая длина волны (нм)

650 нм

Светодиод Напряжение вперед Макс. (В)

Обратное напряжение пробоя (В)

5 В

Номинальный ток

Прямой ток светодиода Макс.(мА)

Рассеиваемая мощность (мВт)

Рейтинг MSL

RoHS

Да

Соответствует требованиям REACH

Да

Не содержит конфликтных минералов

Да

Код гармонизации

8531.90.75.00

ECCN

EAR99

Страна происхождения

MX (Мексика)

Статус продукта

Окончание срока службы (EOL)

ли> а { отступы: 0px 0px 20px 0px !важно; } #top-menu .menu-item-has-children > a:first-child{ padding-right: 20px !важно; } .таблица { выравнивание текста: по центру; } .таблица тд { выравнивание текста: по центру; } ]]>

Артикул Описание Лист данных Файл STEP Файл IGES
5994S1_1_1_1 Панельный светодиодный индикатор серии 5994S представляет собой панельный светодиодный индикатор, доступный в различных цветах и ​​с очень ярким световым потоком. Стек из 4 светодиодов, смонтированный в одном блоке, экономит место и время сборки.

СВЕТОДИОДНЫЙ ИНДИКАТОР 22MM КРАСНЫЙ 110В КОНТРОЛЬНАЯ ЦЕПЬ

Компоненты RS

Сертификат соответствия RoHS

Директивы ЕС 2011/65/ЕС и 2015/863 ограничивают использование 10 перечисленных ниже веществ при производстве определенных типов электрооборудования.

Хотя это ограничение юридически не распространяется на компоненты, признано, что «соответствие требованиям» компонентов важно для многих клиентов.

Определение соответствия RoHS стандарту RS:

  • Продукт не содержит запрещенных веществ в концентрациях и применениях, запрещенных Директивой,
  • , а для компонентов продукт может работать при более высоких температурах, необходимых для бессвинцовой пайки

Вещества с ограничениями и максимально допустимые концентрации в однородном материале, по весу:

Вещество Концентрация
Свинец 0.1%
Ртуть 0,1%
ПБД (полибромированные дифенилы) 0,1%
ПБДЭ (полибромированные дифениловые эфиры) 0,1%
Хром шестивалентный 0,1%
Кадмий 0,01%
ДЭГФ (бис(2-этилгексил)фталат) 0,1%
BBP (бензилбутилфталат) 0.

Добавить комментарий

Ваш адрес email не будет опубликован.
