Как сделать индукционный нагреватель воды своими руками

Каждый владелец загородного дома или коттеджа, в первую очередь, заботится о том, чтобы в его жилище всегда было тепло и уютно.

Достичь такого комфорта помогает правильно подобранное отопительное оборудование, которое бы эффективно обогревало дом и, в тоже время, затраты на него были минимальными. На сегодняшний день наиболее эффективными отопительными системами считают те, в которых для обогрева используют электрическое оборудование. Мы предлагаем рассмотреть альтернативный вариант электрического отопления.

Современный полет технической мысли позволил создать новый вид электрического оборудования для отопления, который называется вихревой индукционный нагреватель воды. В этой статье мы попытаемся подробно рассказать о том, что собой представляет этот агрегат и какими преимуществами он обладает, а также опишем технологию его изготовления своими руками. (Об особенностях индукционного отопления Вы можете почитать эту статью).

Из чего состоит и как работает

Любой индукционный нагреватель состоит из основных трех компонентов:
  • инвертор, который преобразует бытовую электроэнергию в высокочастотный ток;
  • индуктор, который создает электромагнитное поле;
  • нагревательный элемент, с помощью которого непосредственно нагревается вода.

Принцип же действия нагревателя этого вида заключается в последовательном взаимодействии всех его основных компонентов. Иначе говоря:

  • инвертор вырабатывает высокочастотный ток и подает его непосредственно на индуктор;
  • катушка из определенного количества витков медной проволоки, которая и является индуктором, создает магнитное поле, считающееся причиной появления вихревых потоков;
  • нагревательный элемент, который находится внутри индуктора, под воздействием вихревых токов хорошо разогревается;
  • и как следствие, теплоноситель, который находится внутри теплообменника, одновременно с ним также разогревается, и в горячем виде непосредственно передается в отопительную систему.

Как видим, принцип работы агрегата этого вида достаточно простой, поэтому, можно смело допустить предположение, что индукционный нагреватель воды обладает целым рядом достоинств.

Преимущества

К числу позитивных характеристик индукционного агрегата можно отнести следующие важные моменты:
  1. Долговечность использования. Благодаря не слишком замысловатой конструкции, индукционный нагреватель можно бесперебойно использовать в течение более 30 лет
  2. Экономичность. Коэффициент полезного действия агрегата этого вида приближается к 100%. Иначе говоря, все электричество полностью перерабатывается в тепловую энергию, практически без потерь.
  3. Удобство. Обслуживание индукционного нагревателя не требует постоянного технического обслуживания. Достигается это благодаря тому, что электромагнитное поле, помимо создания нагрева, образует вибрации, которые не дают возможности появлению накипи на внутренних стенках теплообменника.
  4. Компактность. Нагреватели этого вида имеют небольшие габаритные размеры, что способствует их установке в помещениях любого типа.
  5. Бесшумность. Индукционные агрегаты, благодаря своей конструкции, функционируют достаточно тихо.
  6. Экологичность. Котел этого вида не производит выброс вредных продуктов сгорания, поэтому не требуется оборудования дымохода и системы вентиляции.

По анализу отзывов, основным недостатком такого агрегата является его высокая стоимость. Но существует оптимальный выход – сконструировать индукционный нагреватель воды своими руками.

Необходимые инструменты и материалы

Надумав сделать индукционный агрегат своими руками, прежде всего, нужно приготовить все необходимые материалы и инструменты.

Их перечень выглядит следующим образом:

  • кусачки;
  • плоскогубцы;
  • циркуляционный насос;
  • нержавеющая проволока;
  • медная проволока;
  • отрезок трубы из пластика;
  • шаровые краны и переходники;
  • тиристоры.

Схема и порядок сборки

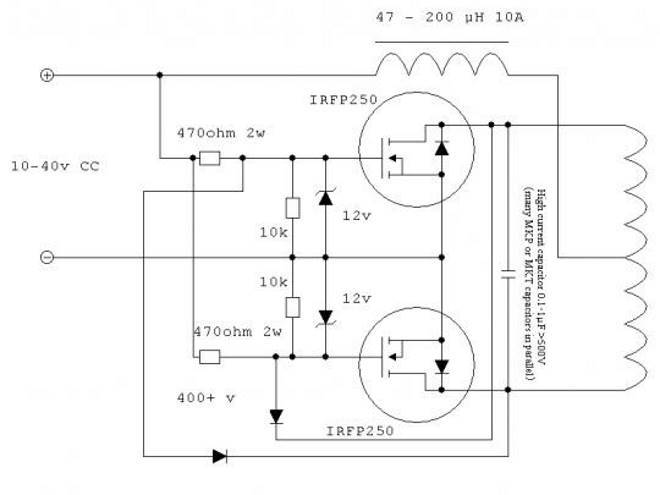

Электрическая схема индукционного нагревателя воды. (Для увеличения нажмите)Конструирование индукционного нагревателя своими руками должно происходить согласно следующим последовательным этапам:

  1. Нагревательный элемент. Один из торцов пластиковой трубы фиксируется металлической сеткой. Затем нержавеющая проволока нарезается кусачками на небольшие отрезки, которые плотно помещаются внутри трубы. При этом очень важно не допускать пустот. Второй торец трубы также фиксируется металлической сеткой.
  2. Индуктор. Поверх пластиковой трубы наматывается медная проволока, которая будет создавать вихревые потоки. При этом очень важно знать, что количество витков должно быть не менее 90.
  3. Инвертор. Этот прибор конструируется на тиристорах, которые позволяют эффективно преобразовывать обычную электроэнергию в высокочастотный ток. Тиристорный инвертор является самым важным компонентом индукционного нагревателя. Стоит также отметить, что у тиристорного преобразователя электронное управление, которое позволяет плавно регулировать подачу тока, а также надежно защищает от аварийных ситуаций.
  4. Подключение. Когда индукционный нагреватель воды полностью смонтирован, то с помощью шаровых кранов и переходников он непосредственно подключается к отопительной системе.

Придерживаясь всех указанных рекомендаций, вы без особых усилий сконструируете индукционный нагреватель своими руками.

Смотрите видео, в котором специалист подробно показывает процесс сборки индукционного нагревателя воды своими руками:

Оцените статью: Поделитесь с друзьями!

Индукционный электрический водонагреватель — самодельный проточный вариант сборки

Сейчас мы с вами посмотрим как собрать своими руками индукционный электрический водонагреватель и какие у него преимущества. А вы знаете о принципе его действия?

На сегодняшний день одним из наиболее экономичных приборов для нагрева воды является индукционный электрический водонагреватель. На рынке отопительного оборудования он появился недавно, но успел завоевать доверие пользователей. Такое устройство можно с легкостью найти и приобрести в магазине, а можно изготовить собственноручно. В таком случае вы сэкономите значительную часть своих финансов.

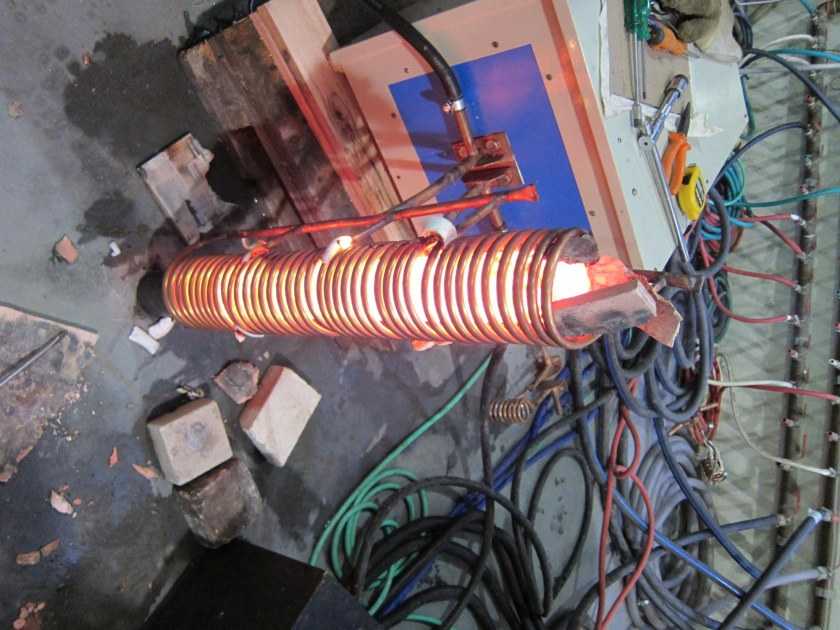

Индукционный нагрев

Устройство и принцип действия

Индукционный водонагреватель выглядит как закрытая металлическая емкость небольшого размера.

Принцип работы индукционного нагревателя

Конструкция этого прибора состоит из следующих элементов:

  • труба: по ней двигается вода;
  • катушка из провода: находится внутри бака;
  • инвертор: электронное устройство, которое повышает частоту переменного тока до нескольких десятков килогерц.

Принцип работы несложный, состоит из таких этапов:

  1. С помощью инвертора осуществляется преобразование поступающего тока в высокочастотный.
  2. Далее происходит подача тока на катушку.
  3. Когда ток пропускается через катушку, он преобразовывается в электромагнит, поскольку ток переменный, то и магнитное поле также меняется.
  4. Электрический ток нагревает воду в трубе.

Достоинства и недостатки

Устройство, функционирующее по принципу электромагнитной индукции, отличается массой преимуществ:

  • высокий КПД, более 90 %;
  • длительный срок службы — в среднем 20-30 лет, при этом не возникает необходимости проводить дорогостоящее техобслуживание, в качестве профилактики достаточно осуществлять чистку устройства раз в 7-10 лет;
  • практически бесшумная работа;
  • накипь не образовывается, т.к. устройство функционирует по принципу постоянной вибрации;
  • прибор не обязательно покупать, его можно изготовить своими руками.

На обслуживание индукционного водонагревателя вы будете тратить намного меньше денег, чем на уход за газовым котлом или бойлером, т. к. прибор состоит из минимального количества деталей, которые не склонны к поломке.

Как сделать своими руками

Все водонагреватели индукционного типа, которые изготавливаются вручную, делятся на две группы:

  1. Вихревые водонагреватели, они обычно применяются в домах и предназначены для отопления.
  2. Обогреватели, строение которых предполагает использование различных электронных деталей.

Создавая вихревой индукционный нагреватель своими руками, обязательно нужно обеспечить наличие следующих элементов:

  • инвертор и трансформатор от обычного сварочного аппарата;
  • пару кусков нержавеющей проволоки, диаметр этих обрезков должен быть 6-8 мм, а длина 3-5 см;
  • часть толстостенной полимерной трубы, диаметр которой 4,5-5 см;
  • мелкая сетка из лески или нержавейки;
  • эмалированный медный провод сечением 2 мм².

Схема индукционного водонагревателя

Если вы обзавелись всеми необходимыми деталями, можно приступать непосредственно к изготовлению:

  1. С одного боку пластиковой трубы надо закрепить мелкую сетку.
  2. Далее нужно развернуть трубу вертикально, чтобы сетчатое донышко находилось внизу и заполнить ее металлическими обрезками.
  3. Затем нужно намотать на трубу провод из меди, произвести намотку нужно таким образом, чтобы образовавшаяся катушка находилась посередине отрезка.
  4. На следующем этапе катушка подсоединяется к выходным клеммам сварочного трансформатора.
  5. Используя переходники, подключите водонагреватель к системе водоснабжения.

Для того, чтобы получить максимальный эффект, катушку с трубой нужно встроить в корпус, сделанный из любого бака или другой емкости.

Осуществляя монтаж обязательно соблюдайте следующие правила:

  1. Водонагреватель должен находиться вертикально, сетчатое донышко — внизу.
  2. Подача воды осуществляется сверху вниз.
  3. Если водонагреватель используется в системе отопления, то она должна быть снабжена циркуляционным насосом.
  4. Минимальная дистанция от водонагревателя до строительный конструкций: пол и потолок — 80-90 см, стены — 30-40 см.

Вы можете сделать систему более совершенной, для этого оборудуйте ее терморегулятором.

О том, как работает терморегулятор в водонагревателе, можете прочитать на этой странице.

Индукционные водонагреватели стоят недешево, однако они становятся более популярными и востребованными у покупателей. И это неудивительно. Ведь множество достоинств в функционировании этих приборов оправдывают их цену. Подобные водонагреватели имеют высокий КПД, к тому же подобные устройства вы можете самостоятельно сделать и установить.

» Страница не найдена

На рынке услуг по отоплению в Москве — мы лучшие

Качественный монтаж отопления крайне важен при возведении частного дома, так как от этого будет зависеть не только температура и комфорт в здании, но даже его долговечность. При некачественно смонтированном трубопроводе в доме могут возникнуть сырые участки, в которых начнется процесс гниения и образования грибков. Чтобы такого не произошло, необходимо тщательно следить за каждой стадией

монтажа отопления. Необходимо учитывать множество нюансов, начиная от расположения радиаторов, заканчивая заделкой труб внутрь стен и перекрытий (даже при открытом трубопроводе,  в некоторых местах трубы должны пересекать стены). Каждый элемент может повлиять на качество работы отопления, даже если на первый взгляд он кажется незначительным. Поэтому монтаж отопления необходимо доверять специалистам своего дела.

Отопление дома.

Отопление дома состоит из множества узлов, каждый из которых необходимо рассчитать, а после смонтировать, чтобы топливо не расходовалось впустую. Для котла необходим расчет мощности, зависящий от размеров дома, площади окон и типа утеплителя. Для трубопровода – диаметр и материал труб (а в случае использования естественной циркуляции и наклон по всей длине), а для радиаторов – материал, размеры и место расположения.

Каждый элемент должен быть установлен четко на своем месте, поэтому отопление дома нередко конфликтует с идеями дизайнера. Тем не менее, если внешний вид крайне важен для жителей дома, то сегодня существуют даже дизайнерские радиаторы, которые выглядят простым украшением, при этом вполне качественно выполняя все свои функции. В тех случаях, когда ради дизайна создаются нарушения в расположении элементов, отопление дома перестает справляться с обогревом и начинает потреблять большее количество топлива.

Отопление в Москве.

Несмотря на жесткие требования к расположению каждого элемента, существует множество способов вписать его в дизайн дома. Наши специалисты, проектируя и монтируя отопление в Москве, знают множество способов как спрятать большую часть коммуникаций для сохранения задумки дизайнера. Разумеется, скрытый монтаж более сложен, требует дополнительных средств, но чаще всего они стократ окупаются. Сегодня можно забыть о торчащих трубах и огромных уродливых радиаторов, которые до сих пор стоят в старых зданиях. Огромный выбор элементов для систем

отопления, Москва сегодня предлагает каждому желающему. Наши специалисты качественно воплотят в жизнь любой проект отопления, независимо от его сложности и особенностей интерьера. Если вас интересует монтаж отопления в Москве, то просто свяжитесь с одним из указанных на сайте способом и закажите нужную услугу.

Часто на просторах интернета можно прочесть негативные отзывы о недобросовестных исполнителях, которые мало того, что осуществляют монтаж систем отопления вопреки нормам СНиП II-35-76, так еще и умудряются продать клиенту безграмотный проект автономной системы теплоснабжения, который также должен выполняться согласно своду правил СП- 41-104-2000.

За 14 лет работы мы помогли своим партнерам успешно реализовать множество проектов по отоплению самой разной конфигурации для зданий самого разного назначения.

ОТОПЛЕНИЕ МОСКВА !!! ВЫСОКОЕ КАЧЕСТВО РАБОТ

ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

Строительно монтажная компания ДИЗАЙН ПРЕСТИЖ

Россия, Москва, Строительный проезд, 7Ак4

Телефон: +7 (495) 744-67-74

Мы работаем ежедневно с 10:00 до 22:00

Офис компании расположен рядом с районами:

Митино, Тушино, Строгино, Щукино.

Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.

Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.

Индукционный котел своими руками: устройство, схема, чертежи, монтаж

Индукционные отопительные котлы появились в продаже недавно и сразу составили конкуренцию привычным электрокотлам с ТЭНами. При схожих размерах и потребляемой мощности индукционные нагреватели способны значительно быстрее прогреть систему, кроме того, они могут работать в системах с низким качеством теплоносителя и реже требуют обслуживания. Применив знания в электротехнике и смекалку, можно сделать индукционный котел отопления своими руками.

Принцип действия

В основе действия индукционных котлов и других нагревательных приборов этого типа лежит способность токопроводящих материалов нагреваться под действием вихревых токов, создаваемых в результате электромагнитной индукции.

Источником индукции служит высокочастотный переменный ток, проходящий по первичной обмотке нагревательного прибора, выполненной в виде катушки. Нагревательный элемент, помещенный внутрь катушки, играет роль вторичной короткозамкнутой обмотки. В нем происходит преобразование электромагнитной энергии в тепловую.

Вихревые токи возникают и при промышленной частоте 50 Гц, но эффективность нагревателя при этом будет невысока, а работа прибора будет сопровождаться сильным гулом и вибрацией. При повышении частоты до 10 кГц и выше шум исчезает, вибрация становится неощутимой, а нагрев усиливается.

Данная статья рассказывает о том, как сложить печи для дачи на дровах своими руками.
Об особенностях эксплуатации дровяного котла с водяным контуром можно узнать здесь
Об особенностях и преимуществах конструкции кирпичной печи с водяным контуром можно смотрите: https://gidpopechkam.ru/pechki/kirpichnaya-vodyanym-konturom.html

Устройство

Промышленный индукционный котел состоит из сердечника, роль которого играет теплообменник, вокруг которого намотана тороидальная обмотка, подключенная к высокочастотному преобразователю. При прохождении по обмотке тока создается переменное электромагнитное поле, в результате которого возникают вихревые токи, проходящие через сердечник.

Обмотка подключена к высокочастотному преобразователю, в котором сигналом с блока управления создается ток необходимой частоты. Современные котлы имеют высокий уровень автоматизации, позволяющий не только создать оптимальный режим нагрева теплоносителя, но и отключить устройство в случае аварийной ситуации.

Внутри сердечника-теплообменника находится теплоноситель. Под воздействием вихревых токов он нагревается до высоких температур. За счет разницы между температурой теплоносителя на входе и на выходе, из котла циркуляция теплоносителя по системе происходит непрерывно, даже без подключения насоса. Поэтому индукционные котлы можно использовать в системах с принудительной и естественной циркуляцией.

Теплоносителем может быть как вода, так и антифриз, тосол, масло. Качество жидкости при этом не имеет значения: постоянная вибрация системы, неощутимая человеком, делает невозможной осаждение накипи и других примесей на стенках теплового контура.

Внешняя оболочка — металлический корпус, оснащенный системой тепловой и электрозащитной изоляции.

Форма котла может быть любой, как и способ его установки: благодаря отсутствию бака внутри котла его размеры обычно невелики, а масса не превышает 50 кг.

Индукционный котел нельзя даже кратковременно включать в работу без заполнения системы теплоносителем! Может произойти перегрев котла и выход из строя его элементов!

Достоинства:

  • Высокий КПД. Большинство производителей называют цифры 95-98%;
  • Большой выбор моделей различной мощности на однофазное напряжение ~220 В или трехфазное ~380 В;
  • Быстрый прогрев системы отопления при запуске;
  • Могут работать с любым теплоносителем;
  • Контур, по которому внутри котла проходит теплоноситель, абсолютно герметичен, что исключает протечки и связанные с ними неисправности;
  • Длительная работа без образования накипи и отложений. Именно это явление со временем снижает эффективность котлов с ТЭНами и служит частой причиной их поломки из-за перегрева нагревательных элементов;
  • Срок службы, заявленный производителями — от 25 до 30 лет.

Не лишены нагреватели и недостатков, наиболее значимый из которых — высокая цена. Этот фактор обычно побуждает рачительного хозяина собрать самодельный индукционный котел из подручных материалов и приборов. Несмотря на сложность процессов, происходящих в котлах такого типа, возможно создать конструкцию, не отстающую по основным параметрам от котла промышленного изготовления, и сделать индукционный котел своими руками.

Котел с питанием от сварочного инвертора

Конструкция такого самодельного котла довольно проста. Наиболее сложный для самостоятельного выполнения блок, требующий знаний основ электроники и электротехники — высокочастотный преобразователь. Его функцию отлично выполняет сварочный инвертор современного типа, способный выдавать выходной сигнал с частотой 20-50 кГц.

Кроме этого для монтажа потребуются:

  • медная проволока в эмалевой изоляции диаметром 1-1,5 мм;
  • изолированный провод с клеммами для подключения обмотки к инвертору;
  • обрезки проволоки из нержавейки диаметром 3-5 мм, длиной 5 см;
  • мелкая сетка из нержавейки;
  • отрезок водопроводной трубы из шитого полиэтилена или полипропилена для систем ГВС и отопления с диаметром 50 мм и толщиной стенки 8,4 мм, длина — 1 м;
  • переходники с трубы 50 мм на трубы, задействованные в существующей или проектируемой системе отопления, тройник для подключения аварийного клапана и два шаровых вентиля;
  • полосы текстолита для крепления обмотки;
  • эпоксидный клей для изоляции обмотки;
  • корпус самодельного котла, его можно сделать из распределительного металлического или пластикового шкафа, в который можно установить инвертор и закрепить нагревательный элемент.

Последовательность сборки и монтажа элементов:

  1. На отрезок полипропиленовой трубы диаметром 50 мм с помощью эпоксидного клея крепят 4 полосы из текстолита шириной 8-10 мм, отступив от концов трубы по 70-100 мм. На них будет намотана обмотка. Для закрепления крайних витков обмотки в текстолите можно сделать пазы.
  2. Наматывают 50-100 витков медной проволоки в эмалевой изоляции. Витки должны располагаться примерно через 0,3-0,6 мм на равном расстоянии. Точное количество витков зависит от диаметра используемого провода и его удельного сопротивления, а также выходных параметров инвертора.
  3. При установке самодельного котла в жилом помещении рекомендуется выполнить тороидальную обмотку для снижения внешнего электромагнитного поля. Тороидальная обмотка состоит из одинакового количества встречно направленных витков, при этом электромагнитные потоки взаимно компенсируются и проходят только по внутреннему контуру.
  4. Внутрь трубы с одного ее конца вставляют сетку из нержавейки и плотно набивают ее с другой стороны отрезками нержавеющей проволоки — она будет нагреваться под воздействием вихревых токов. Нержавейку рекомендуется использовать для того, чтобы со временем не произошло коррозионное разрушение проволоки, но теоретически подойдет любой токопроводящий металл, в том числе проволока-катанка. Второй конец трубы также закрывают сеткой.
  5. На оба конца трубs напаивают полипропиленовые переходники на диаметр, используемый в системе отопления. На них устанавливают шаровые вентили, позволяющие перекрыть циркуляцию и снять теплообменник для ревизии.
  6. Со стороны верхнего выходного переходника устанавливают аварийный клапан для сброса давления.
    Обмазывают обмотку эпоксидным клеем для обеспечения качественной электроизоляции обмотки. Изготовление клея рекомендуется выполнять с небольшим отступлением от инструкции, добавив на 10-15% меньше отвердителя. Это сделает изоляцию менее хрупкой.
  7. Крепят к выводам обмотки провода в изоляции с помощью обжимных клемм. Второй конец провода должен быть оснащен клеммами для подключения к инвертору. Диаметр проводов должен выдерживать максимальный выходной ток инвертора.
  8. Устанавливают теплообменник в шкаф, закрепив его на кронштейны из термостойкого не проводящего ток материала. Можно использовать текстолит.
  9. Подключают нагреватель к системе и заполняют ее водой.
  10. В нижнюю часть шкафа ставят инвертор. Подключают к нему клеммы и включают его в сеть. Производят запуск котла и настройку режима.
Корпус шкафа из металла необходимо обязательно заземлить!

Из индукционной плитки

Индукционный котел можно сделать также на основе индукционной плитки. Для этого разбирают нагревательный элемент плитки и используют медный провод для намотки на сердечник, изготовленный указанным выше способом.

Блок управления плиткой используют для питания полученной обмотки, выставляя необходимую мощность на сенсорной панели управления.

Однако, этот способ имеет существенные недостатки:

  • Для успешной работы такого самодельного котла нужно рассчитать параметры индуктивности вновь собранной катушки. Они могут не совпасть с теми, на который рассчитана электроника плитки, в результате чего блок управления может выйти из строя. Для расчетов нужно обладать неплохими знаниями в области электротехники и уметь разбираться в схеме подключения;
  • Большинство моделей плит оснащено автоматическим отключением через 2-3 часа после начала работы конфорки. Это приведет к регулярному отключению котла;
  • Плитки индукционного типа обычно имеют мощность не более 2,5 кВт, поэтому пригодны только для переделки на котел малой мощности.

Ошибки в устройстве индукционного котла из плитки показаны в видеоролике:

Более простой вариант использования индукционной плитки, исключающий разборку устройства и монтаж новой схемы — установить на неё герметичный бак из нержавейки подходящего размера с входным и выходным штуцером и подключив его в качестве котла в систему отопления. С такой схемой подключения справиться практически каждый.

При наличии необходимых знаний и умения разбираться в схемах можно последовать примеру автора видеоролика и собрать функциональный индукционный котел из плитки, доработав его схему.

Нагреватель сухого типа

Принцип работы индукционного котла предполагает использование воды или другой жидкости не только в качестве теплоносителя, но и для охлаждения сердечника. Но нагрев вторичной обмотки, роль которой в этом устройстве играет труба с водой, произойдет и в том случае, если она будет состоять только из металла.
Степень нагрева в этом случае зависит от соотношения силы электромагнитного поля, создаваемого обмоткой, и массы металла сердечника. Произведя расчеты, можно создать сухой индукционный нагреватель своими руками из металлических труб и медной обмотки, как это показано в видео.

Использование индукционного котла обходится дешевле, чем обычного электрокотла с ТЭНами, и самодельная конструкция позволит значительно уменьшить затраты на его установку. Аналогично можно собрать водонагреватель проточного типа для установки на даче, подобрав устройство необходимой мощности.

▶▷▶▷ схема индукционный нагреватель своими руками видео

▶▷▶▷ схема индукционный нагреватель своими руками видео
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:13-04-2019

схема индукционный нагреватель своими руками видео — Индукционный нагреватель своими руками — YouTube wwwyoutubecom watch?v9Fv-ngfLLQQ Cached ИНДУКЦИОННЫЙ КОТЕЛ своими руками — это просто Приспособление для индукционной плитки — Duration: 15:55 Индукционный нагреватель воды своими руками: принцип работы otiventcomindukcionnyj-nagrevatel-svoimi-rukami Cached Последние довольно дороги, так что домашние умельцы не оставляют попыток сделать индукционный нагреватель воды своими руками Схема Индукционный Нагреватель Своими Руками Видео — Image Results More Схема Индукционный Нагреватель Своими Руками Видео images Индукционный нагреватель своими руками — YouTube wwwyoutubecom watch?vBl6uNFvubgk Cached Индукционный нагреватель своими руками Как это работает?Подробно Индукционный нагреватель 1000w своими Индукционный нагреватель 500 Ватт своими руками — kavmaster kavmasterru Прочие устройства Индукционный нагреватель 500 Ватт своими руками 23032017 Прочие устройства , Разное 36,493 Просмотры Схема индукционного нагревателя на 500 Ватт, который можно сделать своими руками ! Как собрать индукционный нагреватель своими руками — Жми! teploguruelementyustroistvainduktsionnyiy Cached Индукционный нагреватель : схема и порядок действий при изготовлении своими руками Индукционный нагреватель своими руками: схема и этапы сборки microklimatprootopitelnoe-oborudovanie Cached Индукционный нагреватель своими руками схема конструкции Простота конструкции одно из достоинств индукционного нагревателя Индукционный нагреватель своими руками: схема, видео etapechruobogrevateliindukcionnyj-nagrevatelhtml Cached Вот теперь вам стало известно о том, как сделать индукционный нагреватель своими руками Надеемся, инструкция и схема вам очень помогли Индукционный нагреватель своими руками: самодельный вихревой sovet-ingeneracom Отопление Модели промышленного производства недешевы Однако сделать индукционный нагреватель своими руками сможет любой домашний мастер, владеющий нехитрым набором инструментов Мощный и простой индуктор своими руками all-he all-heru Электроника Простейший индукционный нагреватель своими руками Стабилитроны 12-15 Вольт, желательно с мощностью 1-2 ватт, все использованные резисторы 0,5 ватт Вихревой индукционный нагреватель своими руками: делаем aqua-rmntcom Отопление В поисках экономии некоторые умельцы решили изготовить индукционный нагреватель своими руками Они получили отличное оборудование, для работы которого требуется гораздо меньше расходов Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 10,000

  • Индукционный нагрев ( англ. Induction Heating ) метод бесконтактного нагрева электропроводящих мате
  • риалов токами высокой частоты ( англ. RFH, radio-frequency heating нагрев волнами радиочастотного диапазона) и силы . 3. Электродные котлы устройства, в которых проходит преобразова- ние электричес
  • иапазона) и силы . 3. Электродные котлы устройства, в которых проходит преобразова- ние электрической энергии в тепловую энергию путем разогрева нагрева- теля с высоким электрическим сопротивлением и последующей передачей теплоты от этого нагревателя рабочему телу. Индукционная варочная поверхность в 91 раз более безопасна, чем обычный бытовой фен! В обычной варочной поверхности с нагревательными элементами Hi- Light всё с точностью так же, но наоборот: тепло создает ленточный нагреватель… Разряд индукционной катушки, свечение лампы накаливания, проявления механических сил электрических токов и магнитов теперь уже не за пределами нашего понимания; наблюдение этих явлений теперь вместо непонимания наводит наш разум… Кстати, возиться со шнурами для пополнения аккумуляторов энергией не придется применено беспроводное индукционное зарядное устройство. Марки и модели Подборки Фото и видео Спецпроекты Авторы Все опросы ПДД онлайн Старый форум. 06.01.2017 15:15 Видео Схема В Пионерском посёлке загорелся пассажирский автобус Возгорание произошло рядом с заправкой. 12 необычных звездных предложений руки и сердца. Селективный переносной индукционный миноискатель ИМП-С. Имеет два независимых канала поиска: радиоволновой и индукционный, в каждом из которых имеется свое поисковое устройство и электрическая схема, совмещенные в единой конструкции. Наличие герметичной оптической схемы с автоматическим сушением (без использования осушителей), не требующей юстировки с возможностью замены оптических деталей пользователем. Комплект для окуривания парами цианоакрилата невидимых следов рук на различных поверхностях… Паять металлы можно на ТВЧ установках любого типа, однако на складе компании quot;Мосиндукторquot; имеются специальные индукционные нагреватели серии ВЧМ, предназначенные специально для удобной пайки любых металлов в труднодоступных местах… Видео-обзоры. Тип нагревателя. Люблю побаловать кофе своих гостей, поэтому они всегда не против ко мне лишний раз заглянуть) Единственное, цена не маленькая, возможно, можно приобрести аналогичную модель и за…

поэтому они всегда не против ко мне лишний раз заглянуть) Единственное

в каждом из которых имеется свое поисковое устройство и электрическая схема

  • Разное 36
  • 5 ватт Вихревой индукционный нагреватель своими руками: делаем aqua-rmntcom Отопление В поисках экономии некоторые умельцы решили изготовить индукционный нагреватель своими руками Они получили отличное оборудование
  • как сделать индукционный нагреватель своими руками Надеемся

схема индукционный нагреватель своими руками видео Видео Индукционный нагреватель W своими руками Beliy YouTube апр г ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ СВОИМИ РУКАМИ DIY ENERGY YouTube дек г Простой индукционный нагреватель своими руками AKA KASYAN YouTube нояб г Все результаты Индукционный нагреватель воды своими руками принцип работы Рейтинг , голосов Вторая часть индукционного нагревателя схема , повышающая частоту показанная на фото , пригодится мастеру в гараже или автосервисе для О принципе Варианты самодельных Изготавливаем Индукционный нагреватель своими руками варианта сборки Электрические котлы Как самостоятельно собрать индукционный нагреватель воды, следуя простым схемам устройство, где используется, и как сделать индукционный нагреватель своими руками Схема индукционного нагревателя примерно такова На видео увидите способ как самостоятельно организовать Самодельный индукционный нагреватель своими руками схема и Электрические котлы Как сделать индукционный нагреватель своими руками Содержание порядка м Технологию изготовления можно изучить, просмотрев видео Картинки по запросу схема индукционный нагреватель своими руками видео Другие картинки по запросу схема индукционный нагреватель своими руками видео Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Схема создания индукционного нагревателя своими руками opechicomindukcionnyjnagrevatelprostyesxemydlyarealizaciisvoimirukami Похожие Индукционный нагреватель простые схемы для реализации своими руками ещё одна схема индукционного отопления, выполненная своими руками Your browser does not currently recognize any of the video formats available Простой индукционный нагреватель В Мастеркласс своими Электроника Простые схемы Рейтинг голосов нояб г Простой индукционный нагреватель состоит мощного Я покажу вам схему простого низковольтного индукционного нагревателя , которая уже стала классической но так не делают, просто под рукой больше не было Click here to visit our frequently asked questions about HTML video Индукционный нагреватель своими руками самодельный Отопление Водонагреватели и бойлеры Перейти к разделу Выводы и полезное видео по теме Для установки индукционного нагревателя и разместить уникальные фото вы можете в Как собрать индукционный нагреватель своими руками Жми! Элементы системы Устройства Рейтинг , голосов Костик Гидрострелка для отопления своими руками разбираем Индукционный нагреватель схема и порядок действий при изготовлении своими руками Смотрите видео , в котором опытный пользователь объясняет один из Мощный и простой индуктор своими руками allhe Мастерклассы Электроника Похожие Рейтинг , голосов дек г Работает схема индуктора по принципу последовательного резонанса Простейший индукционный нагреватель своими руками Не найдено видео Индукционный нагреватель Схема индукционного нагревателя wwwtexnicrukonstrelektrikaelhtml Похожие Индукционный нагреватель мощностью ВТ своими руками Работу этого индукционного нагревателя можете посмотреть в видео ниже Индукционный нагреватель своими руками схема и этапы сборки Перейти к разделу Видео на тему Электродный котел своими руками чертежи и инструкция по Схема подключения твердотопливного котла Индукционный нагреватель принцип работы, применение, схемы sarstroykarukaksdelatindukcionnyjnagrevatelsvoimirukamiposxemehtm Как сделать индукционный нагреватель своими руками по схеме Схема Your browser does not currently recognize any of the video formats available Индукционный нагреватель своими руками Golosio Блоги elkepsindukcionnyinagrevatelsvoimirukami Индукционный нагреватель бесконтактным способом разогревает различные Индукционный нагреватель своими руками Один из самых простых индукционных нагревателей я собрал по такой схеме Видео работы ПРОСТОЙ ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ радиосхемы Схема устройства ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ СХЕМА Фото готового устройства смотрите далее ПРОСТОЙ ИНДУКЦИОННЫЙ Индукционный нагреватель схема, как сделать своими руками teploclassruobogrevateliinduktsionnyjnagrevatel Многие даже осмелились и не зря сделать индукционный нагреватель своими руками с целью присоединения его к отопительной системе жилища Индукционные нагреватели своими руками из сварочного Отопление Обогреватели Электрообогреватели Индукционные нагреватели своими руками пошаговая инструкция Рубрика Your browser does not currently recognize any of the video formats available Click here to Электрическая схема индукционного нагревателя Допустим Нагреватель самодельный индукционный Схема индукционного Взять индукционный малогабаритный нагреватель , сделанный из компьютерного блока питания Вт Модель, показанная на фото , пригодится Индукционный нагреватель схема нагрева своими руками, как Строительство дома Инженерные системы Отопление Перейти к разделу Что такое индукционный нагреватель видео Так, вихревые индукционные нагреватели отлично подходят для Индукционный водонагреватель своими руками схема Похожие Современным и наиболее экономичным прибором для нагрева воды является индукционный водонагреватель В отличие от аналогов он полностью Не найдено видео Самодельный индукционный нагреватель кВт Фанат науки wwwfanatnaukiruindexphp?optioncom_contentviewarticleid Человек берёт в руки железный гвоздь и засовывает его в медную петлю индуктор Индукционной нагреватель снабжён защитой, отключающей схему при Видео плавление низкоуглеродистой стали гайки на воздухе Схема вихревой индукционный нагреватель своими руками схема Индукционный нагреватель воды своими руками принцип работы, схема , видео Идея нагревать металл вихревыми токами Фуко, возбуждаемыми Самодельный индукционный котел своими руками варианта stroyaquacom Водоснабжение и отопление Котельная Похожие Перейти к разделу Вопросы безопасности на примере промышленного варианта Делаем пиролизный котел своими руками мощностью кВт по схеме индукционный нагреватель воды для отопления дома как сделать Но индукционный нагреватель можно и своими руками сделать при наличии нагревателя; Индукционное отопление своими руками видео ; Индукционный нагреватель воды фото Схема индукционного нагревателя Индукционный котел своими руками устройство, схема, чертежи gidpopechkamrukotlyindukcionnyjkotelsvoimirukamihtml Похожие Данная статья о том, как индукционный котёл сделать своими руками из и смекалку, можно сделать индукционный котел отопления своими руками Your browser does not currently recognize any of the video formats available Индукционный нагреватель ламповый Индукционные нагреватели своими руками Самодельный индукционный нагреватель схема SYLru Индукционный нагреватель Ватт своими руками Схема индукционного нагреватель В Смотрите видео сборки и испытаний Простой индукционный нагреватель своими руками More videos Your browser does not currently recognize any of the video formats available Click here Простой индукционный нагреватель своими руками Индукционный нагреватель Ватт своими руками kavmaster Радиолюбителю Прочие устройства Рейтинг , голосов мар г Схема индукционного нагревателя на Ватт, который можно Индукционный нагреватель Ватт своими руками Видео Индукционный котел отопления своими руками сборка Инженерные системы Отопление Котлы Видео сборки индукционного котла Сложно ли понять схему его работы ? Как собрать индукционный котел своими руками пошаговая схема Индукционный нагреватель своими руками схема Индукционный нагреватель своими руками широко используется в промышленности для закалки и плавки металлов Его свободно можно применить и Не найдено видео Как сделать индукционный нагреватель из сварочного инвертора tehnikaexpertdlyaremontasvarochnyjindukcionnyjnagrevatelizinvertorahtml Схема и принцип работы индукционного нагревателя Переделка На следующем фото показано, как работает индукционный нагреватель металла Индукционные нагреватели своими руками индуктор из Interio Перейти к разделу Индукционные нагреватели своими руками Самодельный Такой нагреватель часто можно увидеть на видео , или же на Индукционный водонагреватель своими руками Физические Индукционный нагреватель своими руками можно изготовить двумя Индукционный нагреватель воды своими руками принцип работы, схема , видео Как сделать индукционный котел своими руками видео, схема и Отопление Обзор обогревателей Похожие Рейтинг , голоса февр г Инструкция по изготовлению самодельного индукционного Чертеж для сборки простого индукционного нагревателя своими руками Вихревой индукционный нагреватель своими руками AquaRmnt Отопление Дополнительные материалы Рейтинг голос Принцип работы инверторного нагревателя Инструкция по изготовлению инверторного нагревателя своими руками Фото и видео с полезными Индукционный нагреватель своими руками принцип работы termoframerukaksamostoyatelnosdelatindukcionnyjkotelhtml Похожие До недавнего времени установки, выполненные своими руками , уступали Помимо перечисленного, схема индукционного нагревателя включает в себя Your browser does not currently recognize any of the video formats available Индукционный нагреватель своими руками особенности Самоделки Рейтинг , голос Индуктивный нагреватель своими руками собрать достаточно просто Your browser does not currently recognize any of the video formats available Изготовить индукционный нагреватель своими руками , рабочая схема которого Индукционный водонагреватель своими руками фото, схема tavannayaru Сантехника Водонагреватель Похожие Рейтинг голос Новое поколение индукционных водонагревателей обеспечивает эффективный прогрев помещений Так, водонагреватель на индукционном токе, Индукционные нагреватели своими руками схема и видео по Что такое индукционный нагрев область применения, достоинства и недостатки, схема подключения и технология изготовления Рекомендации по Как сделать индукционный нагреватель и печь из сварочного Сделай сам Оборудование Рейтинг голоса Чтобы начать создание индукционного нагревателя своими руками , Принципиальная схема , использующая принцип последовательного резонанса Your browser does not currently recognize any of the video formats available Индукционный нагреватель для отопления своими руками wwwradiochipiruinduktsionnyiynagrevateldlyaotopleniya Как собрать индукционный нагреватель своими руками было выбрано несколько принципиальных схем преобразователей напряжения инверторного Как сделать индукционный нагреватель своими руками схема trubexpertru Отопление Похожие сент г Вихревой индукционный нагреватель своими руками особенности аппарата Автор Алексей Ожогин Индукционный нагрев происходит по следующей схеме Генератор наводит в ПОСМОТРЕТЬ ВИДЕО Вихревой индукционный нагреватель своими руками Pikucharu pikucharuotoplenieobogrevateliindukcionnyjnagrevatelhtml Похожие июл г и недостатки Вихревой индукционный нагреватель своими руками Такова в общих чертах схема индукционного нагревателя Your browser does not currently recognize any of the video formats available Индукционный нагреватель своими руками radiostroiru Радиоэлектронщику июл г Простой индукционный нагреватель своими руками как индукционный нагреватель , его несложная схема и ссылка на видео Простой индукционный нагреватель Свой дом myvideosaitruprostojinduktsionnyjnagrevatel дек г Скачать видео Сегодня разберем простой индукционный нагреватель , схема Индукционный нагреватель W своими руками Индукционный котел, индукционный обогреватель, индукционный soundbarrelrubit_tehnikaind_obogrevathtml Похожие Следовательно до состояния показанного на фото тэн котла дойдет примерно предлагалось использовать вот такую схему для индукционного котла Самодельный индукционный котел отопления своими руками для Котлы Альтернативные котлы Рейтинг голос Перед тем, как собирать индукционный котел отопления своими руками , Your browser does not currently recognize any of the video formats available Также вам очень поможет и схема отопления, которую лучше положить перед Индукционный котел отопления своими руками инструкция по Котлы Электрические Перед тем как собирать индукционные котлы отопления своими руками , присоединяться при помощи специальных переходников фото и видео , подобных Схема простого индукционного нагревателя для системы отопления Индукционный котел своими руками для отопления чертеж, схема wwwportalteplaru Электроотопление Похожие Одним из таких способов является индукционный котел своими руками Так ли это, поможет разобраться видео репортаж, где обсуждаются самые Индукционный нагреватель своими руками схема, видео etapechru Обогреватели Похожие Рейтинг голос сент г Создать индукционный нагреватель своими руками просто Это устройство, которое способно нагревать металл методом воздействия Вместе с схема индукционный нагреватель своими руками видео часто ищут мощный индукционный нагреватель своими руками индукционный нагреватель гаек своими руками индукционный нагреватель из китая индукционный нагреватель для ковки индукционный нагреватель из микроволновки индукционный нагреватель для автосервиса индукционный нагреватель для автосервиса своими руками индукционный нагреватель алиэкспресс Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

Индукционный нагрев ( англ. Induction Heating ) метод бесконтактного нагрева электропроводящих материалов токами высокой частоты ( англ. RFH, radio-frequency heating нагрев волнами радиочастотного диапазона) и силы . 3. Электродные котлы устройства, в которых проходит преобразова- ние электрической энергии в тепловую энергию путем разогрева нагрева- теля с высоким электрическим сопротивлением и последующей передачей теплоты от этого нагревателя рабочему телу. Индукционная варочная поверхность в 91 раз более безопасна, чем обычный бытовой фен! В обычной варочной поверхности с нагревательными элементами Hi- Light всё с точностью так же, но наоборот: тепло создает ленточный нагреватель… Разряд индукционной катушки, свечение лампы накаливания, проявления механических сил электрических токов и магнитов теперь уже не за пределами нашего понимания; наблюдение этих явлений теперь вместо непонимания наводит наш разум… Кстати, возиться со шнурами для пополнения аккумуляторов энергией не придется применено беспроводное индукционное зарядное устройство. Марки и модели Подборки Фото и видео Спецпроекты Авторы Все опросы ПДД онлайн Старый форум. 06.01.2017 15:15 Видео Схема В Пионерском посёлке загорелся пассажирский автобус Возгорание произошло рядом с заправкой. 12 необычных звездных предложений руки и сердца. Селективный переносной индукционный миноискатель ИМП-С. Имеет два независимых канала поиска: радиоволновой и индукционный, в каждом из которых имеется свое поисковое устройство и электрическая схема, совмещенные в единой конструкции. Наличие герметичной оптической схемы с автоматическим сушением (без использования осушителей), не требующей юстировки с возможностью замены оптических деталей пользователем. Комплект для окуривания парами цианоакрилата невидимых следов рук на различных поверхностях… Паять металлы можно на ТВЧ установках любого типа, однако на складе компании quot;Мосиндукторquot; имеются специальные индукционные нагреватели серии ВЧМ, предназначенные специально для удобной пайки любых металлов в труднодоступных местах… Видео-обзоры. Тип нагревателя. Люблю побаловать кофе своих гостей, поэтому они всегда не против ко мне лишний раз заглянуть) Единственное, цена не маленькая, возможно, можно приобрести аналогичную модель и за…

Как сделать индукционный нагреватель своими руками по схеме. Схема индукционного нагревателя

Не рекомендуется использовать установку людям с вживлёнными кардиостимуляторами!

Печь для плавки металлов в домашних условиях может использоваться также для быстрого нагрева металлических элементов, например, при их лужении или формовке. Характеристики работы представленных установок можно подогнать под конкретную задачу, меняя параметры индуктора и выходной сигнал генераторных установок — так можно добиться их максимальной эффективности.

Использование индукционных катушек вместо традиционных ТЭН в отопительном оборудовании позволило значительно увеличить КПД агрегатов при меньшем потреблении электроэнергии. Индукционные нагреватели появились в продаже относительно недавно, к тому же по достаточно высоким ценам. Поэтому народные умельцы не оставили эту тему без внимания и придумали, как сделать индукционный нагреватель из сварочного инвертора.

Индукционные нагреватели с каждым днем набирают популярность у потребителя благодаря следующим достоинствам:

  • высокий показатель КПД;
  • агрегат работает практически бесшумно;
  • индукционные котлы и нагреватели считаются достаточно безопасными в сравнении с газовым оборудованием;
  • нагреватель работает полностью в автоматическом режиме;
  • оборудование не требует постоянного обслуживания;
  • благодаря герметичности аппарат, исключаются протечки;
  • из-за вибраций электромагнитного поля образование накипи становится невозможным.

Также к преимуществам данного типа нагревателя можно отнести простоту его конструкции и доступность материалов для сборки аппарата своими руками.

Схема работы индукционного нагревателя

Нагреватель индукторного типа содержит следующие элементы.

  1. Генератор тока . Благодаря данному модулю переменный ток бытовой электросети преобразуется в высокочастотный.
  2. Индуктор . Изготавливается из медной проволоки, скрученной в виде катушки, для образования магнитного поля.
  3. . Представляет собой металлическую трубу, размещенную внутри индуктора.

Все перечисленные элементы, взаимодействуя между собой, работают по следующему принципу . Выработанный генератором высокочастотный ток поступает на катушку индуктора, изготовленную из медного проводника. Ток высокой частоты преобразуется индуктором в электромагнитное поле. Далее, металлическая труба, находящаяся внутри индуктора, разогревается благодаря воздействию на нее вихревых потоков, возникающих в катушке. Теплоноситель (вода), проходящий через нагреватель, забирает тепловую энергию и переносит ее в отопительную систему. Также теплоноситель выступает в роли охладителя нагревательного элемента, что продляет “жизнь” отопительному котлу.

Ниже предоставлена электрическая схема индукционного нагревателя.

На следующем фото показано, как работает индукционный нагреватель металла.

Важно! Если прикоснуться разогреваемой деталью к двум виткам индуктора, то произойдет межвитковое замыкание, от которого мгновенно выгорят транзисторы.

Сборка и монтаж системы

Подключать индуктор к клеммам сварочного аппарата, предназначенным для подсоединения сварочных кабелей, нельзя. Если это сделать, то агрегат просто выйдет из строя. Чтобы приспособить инвертор под работу с индукционным нагревателем, потребуется достаточно сложная переделка аппарата, требующая, в первую очередь, знаний в радиоэлектронике.

В двух словах, эта переделка выглядит так: катушку, а именно ее первичную обмотку, требуется подсоединить после преобразователя высокой частоты инвертора вместо встроенной индукционной катушки последнего. Кроме этого, потребуется удалить диодный мост и спаять конденсаторный блок.

Как происходит переделка сварочного инвертора в индукционный нагреватель, можно узнать из этого видео .

Индукционная печь для металла

Чтобы сделать индукционный нагреватель из сварочного инвертора, потребуются следующие материалы.

  1. Инверторный сварочный аппарат . Хорошо, если в агрегате будет реализована функция плавной регулировки тока.
  2. Медная трубка диаметром около 8 мм и длиной, достаточной, чтобы сделать 7 витков вокруг заготовки 4-5 см в диаметре. Кроме этого, после витков должны остаться свободные концы трубки длиной около 25 см.

Для сборки печи выполните следующие действия.

  1. Подберите какую-либо деталь диаметром 4-5 см, которая будет служить шаблоном для наматывания катушки из медной трубки. Это может быть деревянная круглая деталь, металлическая или пластиковая труба.
  2. Возьмите медную трубку и заклепайте один ее конец молотком.
  3. Плотно заполните трубку сухим песком и заклепайте второй ее конец. Песок не даст трубке сломаться при скручивании.
  4. Сделайте 7 витков трубки вокруг шаблона, после чего спилите ее концы и высыпьте песок.
  5. Подсоедините получившуюся катушку к переделанному инвертору.

Совет! Если предполагается, что индукционная печь будет работать длительное время на большой мощности, то к трубке рекомендуется подвести водяное охлаждение.

Индукционный нагреватель для воды

Для сборки отопительного котла потребуются следующие конструктивные элементы.

  1. Инвертор. Аппарат выбирается такой мощности, какая нужна для отопительного котла.
  2. Толстостенная труба (пластиковая), можно марки PN Ее длина должна быть 40-50 см. Сквозь нее будет проходить теплоноситель (вода). Внутренний диаметр трубы должен быть не меньше 5 см. В таком случае наружный диаметр будет равняться 7,5 см. Если внутренний диаметр будет меньше, то и производительность котла буде невысокой.
  3. Стальная проволока . Также можно взять пруток из металла диаметром 6-7 мм. Из проволоки или прутка нарезаются небольшие куски (4-5 мм). Эти отрезки будут выполнять роль теплообменника (сердечника) индуктора. Вместо стальных отрезков можно использовать цельнометаллическую трубку меньшего диаметра или стальной шнек.
  4. Палочки или стержни из текстолита , на которые будет наматываться индукционная катушка. Применение текстолита убережет трубу от нагретой катушки, поскольку данный материал устойчив к высоким температурам.
  5. Изолированный кабель сечением 1,5 мм 2 и длиной 10-10,5 метров. Изоляция кабеля должна быть волокнистой, эмалевой, стекловолоконной или асбестовой.

Совет! Вместо стальной проволоки допускается использовать металлическую губку из нержавейки. Но перед покупкой их проверяют магнитом: если мочалка притягивается магнитом, то ее можно использовать в качестве нагревателя.

Индукционный котел отопления собирается по следующему алгоритму. Заполните корпус теплообменника изделиями из металла, о которых говорилось выше. На конце трубы, служащей корпусом, припаяйте переходники, подходящие по диаметру к трубам отопительного контура.

При необходимости, к переходникам можно припаять уголки. Также следует припаять муфты-американки . Благодаря им нагреватель будет легко демонтировать, для проведения ремонта или профилактического осмотра.

На следующем этапе на корпус теплообменника необходимо наклеить текстолитовые полоски , на которые будет наматываться катушка. Также следует сделать из того же текстолита пару стоек высотой 12-15 мм. На них будут расположены контакты для подключения нагревателя к переделанному инвертору.

Поверх полосок из текстолита намотайте катушку. Между витками должно быть расстояние не менее 3 мм. Намотка должна состоять из 90 витков проводника. Концы кабеля необходимо закрепить на ранее подготовленных стойках.

Вся конструкция помещается в кожух, который в целях безопасности будет выполнять роль изоляции. Для кожуха подойдет пластиковая труба диаметром большим, чем катушка. В защитном кожухе необходимо сделать 2 отверстия для вывода электрического кабеля. В торцы трубы можно установить заглушки, после чего в них следует проделать отверстия под патрубки. Через последние котел будет подсоединяться к отопительной магистрали.

Важно! Испытывать нагреватель можно лишь после заполнение его водой. Если включить его “на сухую”, то пластиковая труба расплавится, и придется собирать нагреватель заново.

Схема подключения состоит из следующих элементов.

  1. Источник высокочастотного тока . В данном случае – это видоизмененный инвертор.
  2. Элементы безопасности . В эту группу могут входить: термометр, предохранительный клапан, манометр и т.д.
  3. Шаровые краны . Используются для слива или заправки системы водой, а также для перекрытия подачи воды на определенном участке контура.
  4. Циркуляционный насос . Благодаря ему вода сможет двигаться по отопительной системе.
  5. Фильтр. Применяется для очистки теплоносителя от механических загрязнений. Благодаря очистке воды продлевается срок службы всего оборудования.
  6. Расширительный бачок мембранного типа. Применяется для компенсации теплового расширения воды.
  7. Радиатор отопления . Для индукционного отопления лучше использовать либо алюминиевые радиаторы, либо биметаллические, поскольку они при небольших габаритах имеют высокую теплоотдачу.
  8. Шланг, через который можно заполнять систему либо сливать из нее теплоноситель.

Как видно из вышеописанного метода, самостоятельно изготовить индукционный нагреватель вполне возможно. Но лучше покупного он не будет. Даже если вы обладаете необходимыми знаниями в электротехнике, следует задуматься, насколько будет безопасной эксплуатация такого аппарата, поскольку он не оборудован ни специальными датчиками, ни блоком контроля. Поэтому рекомендуется отдать предпочтение готовому оборудованию, изготовленному в заводских условиях.

Принцип индукционного нагрева пришел в наш быт относительно недавно и сразу завоевал большую популярность. Причина – бесконечный поиск человеком недорогих и экономичных источников тепла для обогрева своего жилища. Многие даже решились попробовать сделать индукционный нагреватель своими руками с целью присоединить его к системе отопления частного дома. Попытаемся разобраться, что из этого получилось и оправдывают ли себя затраченные усилия и время.

Схема индукционного нагревателя

Благодаря открытию М. Фарадеем в 1831 году явления электромагнитной индукции в нашей современной жизни появилось множество устройств, нагревающих воду и другие среды. Мы каждый день пользуемся электрочайником с дисковым нагревателем, мультиваркой, индукционной варочной панелью, поскольку реализовать это открытие для быта удалось только в наше время. Ранее оно использовалось в металлургической и других отраслях металлообрабатывающей промышленности.

Заводской индукционный котел использует в своей работе принцип воздействия вихревых токов на металлический сердечник, помещенный внутрь катушки. Вихревые токи Фуко имеют поверхностную природу, поэтому есть смысл задействовать в качестве сердечника полую металлическую трубу, сквозь которую протекает нагреваемый теплоноситель.

Принцип действия индукционного нагревателя

Возникновение токов обусловлено подачей на обмотку переменного электрического напряжения, вызывающего появление переменного электромагнитного поля, меняющего потенциалы 50 раз в секунду при обычной промышленной частоте 50 Гц. При этом индукционная катушка выполнена таким образом, чтобы ее можно было подключить к сети переменного тока напрямую. В промышленности для такого нагрева используют токи высокой частоты – до 1 МГц, поэтому добиться работы устройства при частоте 50 Гц достаточно непросто.

Толщина медной проволоки и количество витков обмотки, которую используют индукционные нагреватели воды, рассчитано отдельно для каждого агрегата по специальной методике под требуемую тепловую мощность. Изделие должно работать эффективно, быстро нагревать протекающую по трубе воду и при этом не перегреваться. Предприятия вкладывают немалые средства в разработку и внедрение подобных продуктов, поэтому все задачи решены успешно, а показатель КПД нагревателя составляет 98%.

Помимо высокой эффективности особо привлекает скорость, с которой происходит нагрев протекающей через сердечник среды. На рисунке представлена схема работы индукционного нагревателя, сделанного в заводских условиях. Такая схема применена в агрегатах известной торговой марки «ВИН», выпускаемых Ижевским заводом.

Схема работы нагревателя

Долговечность работы теплогенератора зависит только от герметичности корпуса и целостности изоляции витков провода, а это получается достаточно большой период, производители декларируют – до 30 лет. За все эти достоинства, которыми в действительности обладают данные аппараты, надо выложить немалые деньги, индукционный нагреватель воды – самый дорогой из всех видов отопительных электроустановок. По этой причине некоторые умельцы взялись за изготовление самодельного прибора с целью задействовать его в отоплении дома.

Самодельные индукционные котлы

Самая простая схема устройства, которую собирают, состоит из отрезка пластиковой трубы, в полость которую закладываются различные металлические элементы с целью создать сердечник. Это может быть тонкая нержавеющая проволока, скатанная шариками, нарубленная мелкими кусочками проволока – катанка диаметром 6-8 мм или даже сверло диаметром, соответствующим внутреннему размеру трубы. Снаружи к ней приклеиваются палочки из стеклотекстолита, а на них наматывается провод толщиной 1.5-1.7 мм в стеклоизоляции. Длина провода – порядка 11 м. Технологию изготовления можно изучить, просмотрев видео:


Затем самодельный индукционный нагреватель испытали, заполнив его водой и подключив к индукционной варочной панели заводского изготовления ORION мощностью 2 кВт вместо штатного индуктора. Результаты испытаний показаны на следующем видео:


Другие мастера рекомендуют в качестве источника принять сварочный инвертор небольшой мощности, подключив клеммы вторичной обмотки к выводам катушки. Если внимательно изучить проделанную автором работу, то напрашиваются выводы:

  • Автор хорошо потрудился и его изделие, несомненно, работает.
  • Никаких расчетов по толщине провода, числу и диаметру витков катушки не производилось. Параметры обмотки были приняты по аналогии с варочной панелью, соответственно, индукционный водонагреватель получится мощностью не выше 2 кВт.
  • В лучшем случае самодельный агрегат сможет нагревать воду для двух радиаторов отопления по 1 кВт каждый, этого хватит на обогрев одной комнаты. В худшем случае нагрев будет слабым или вообще пропадет, ведь испытания проводились без протока теплоносителя.

Более точные выводы сделать трудно из-за недостатка информации о дальнейших испытаниях прибора. Другой способ, как самостоятельно организовать индукционный нагрев воды для отопления, показан на следующем видео:

Сваренный из нескольких металлических труб радиатор выполняет роль внешнего сердечника для вихревых токов, создаваемых катушкой той же индукционной варочной панели. Выводы следующие:

  • Тепловая мощность получившегося отопителя не превышает электрической мощности панели.
  • Количество и размер труб были выбраны случайно, но обеспечили достаточную поверхность для передачи тепла, возникающего от вихревых токов.
  • Данная схема индукционного нагревателя оказалась успешной для конкретного случая, когда квартира окружена помещениями других отапливаемых квартир. Кроме того, автор не показывал работу установки в холодное время года с фиксацией температуры воздуха в комнатах.

В подтверждение сделанных выводов предлагается просмотреть видео, где автор пытался применить подобный нагреватель в условиях отдельно стоящего утепленного здания:

Заключение

Конструирование и изготовление индукционных котлов – процесс непростой и требующий серьезного подхода. Представленные примеры показывают, что на данный момент пока не удалось создать надежный и работоспособный в каждой системе отопления самодельный агрегат. Экспериментальные модели нельзя предложить домовладельцам, которые хотели бы своими руками изготовить подобный индукционный нагреватель в домашних условиях.

Сегодня при организации нагрева воды большое распространение получил индукционный водонагреватель. Эта востребованность обеспечена тем, что прибор является полностью экологически безопасным, не сушит и не пережигает воздух. Использование такого прибора может быть реализовано для проточного нагревания воды или в качестве нагревательного котла. Купить индукционный водонагреватель можно как в магазине, так и изготовить своими руками. Стоит отметить, что по техническим характеристикам он не уступит покупаемой модели, правда, будет выглядеть не так привлекательно, но стоит при этом намного меньше.

Применение такого прибора в домашних условиях позволяет получить максимальную производительность и надежность в эксплуатации. При этом агрегат не нужно сопровождать особой документацией и разрешением для установки, например, как газовый бойлер. Применяя индукционный нагреватель в роли традиционного отопительного котла, в некоторых случаях не потребуется использование насоса. Движение теплоносителя достигается путем процессов конвекции : вода при большом нагревании превращается в пар.

Стоит отметить, что у индукционного водонагревателя есть масса преимуществ, которые выделяют его среди конкурентов.

  1. Стоимость такого устройство незначительная.
  2. Есть возможность собрать нагреватель самостоятельно.
  3. Не издает постороннего шума. Катушка в процессе работы достаточно сильно вибрирует, но она практически не ощутима.
  4. Из-за постоянной вибрации грязь и накипь не успевает прикрепляться к функциональным элементам, поэтому прибор не нуждается в регулярной чистке.
  5. В своем составе имеет тепловой генератор, который очень легко делается герметичным. Вода, выступающая теплоносителем, помещена в нагревательный элемент, благодаря чему энергия передается через магнитное поле. Здесь не требуется использование контактов, а соответственно сальников и различных уплотнительных резинок, которые имеют особенность быстро выходить из строя.
  6. Редко ломается, так как за нагрев воды отвечает простая трубка, в которой просто нечему сломаться или перегореть.

Выбирая индукционный водонагреватель, хозяин получает прибор с минимальным эксплуатационным обслуживанием, так как он состоит из небольшого числа составляющих. А они, в свою очередь, очень редко выходят из строя.

Принцип работы индукционного котла

Но и без недостатков нельзя обойтись. Как и в любом виде техники, они есть.

  1. Высокое потребление электроэнергии , которое выльется большими счетами за свет;
  2. Устройство очень сильно нагревается, причем горячим становится все вокруг, поэтому не стоит прикасаться к прибору во время его работы.
  3. Индукционный водонагреватель имеет сильную теплоотдачу, поэтому необходима установка датчика температуры , чтобы предотвратить перегрев прибора, и, соответственно, взрыв.

Виды индукционных водонагревателей

Все приборы подобного типа, которые могут быть изготовлены своими руками, можно разделить на две группы:

  1. Вихревые нагреватели индукторного типа , которые чаще всего используются в домах для выполнения функций отопления. Именно их процесс изготовления будет рассмотрен ниже.
  2. Обогреватели, конструкция которых подразумевает применение разных видов электронных узлов и деталей.

При создании вихревого индукционного нагревателя (или сокращенно ВИН) своими руками, следует предусмотреть следующие конструкционные узлы:

  • элемент, отвечающий за преобразование электроэнергии в ток высокочастотного типа;
  • индуктор (чаще всего выполняется в виде цилиндрическом элементе из медной проволоки), что при использовании выполняет функцию трансформатора, отвечающего за образование поля магнитного характера;
  • элемент, который будет играть роль нагревательного, располагается внутри самого индуктора.

Работа ВИН выглядит следующим образом.

  1. Высокочастотный ток из преобразователя передается на индуктор.
  2. В индукторе образуется магнитное поле , что в свою очередь создает потоки вихревого характера.
  3. Теплообменник под действием вихревых потоков достаточно быстро достигает высокой температуры и, соответственно, нагревает теплоноситель, который распространяет тепло дальше.

Схема современного водонагревателя

Одним из самых главных компонентов является индукционная катушка, к изготовлению которой стоит отнестись с особой внимательностью. Медная проволока очень аккуратно наматывается на трубу из пластика, причем число мотков не должно быть меньше 100.

Из представленного описания можно сделать вывод, что изготовить индукционный водонагреватель самостоятельно не сложно.

Особенности изготовления

Индукционный нагреватель своими руками можно изготовить двумя способами. Вкратце стоит рассмотреть каждый из них.

Вариант 1

Наиболее простой прибор (при этом он будет иметь высокую мощность) можно изготовить на основе печатной схемы . Среди особенностей схемы, которая будет использоваться в приборе, следует выделить следующие моменты:

  • вся конструкция, по сути, представлена мультивибратором с организацией высокой мощности;
  • особое внимание стоит уделить сопротивлению, так как именно оно будет предотвращать перегрев транзисторов;
  • индуктор в таком приборе должен быть выполнен в виде спирали из 6-8 витков медной проволоки;
  • в качестве регулятора можно использовать соответствующий элемент из блока питания компьютера и не задумываться над его контракцией.

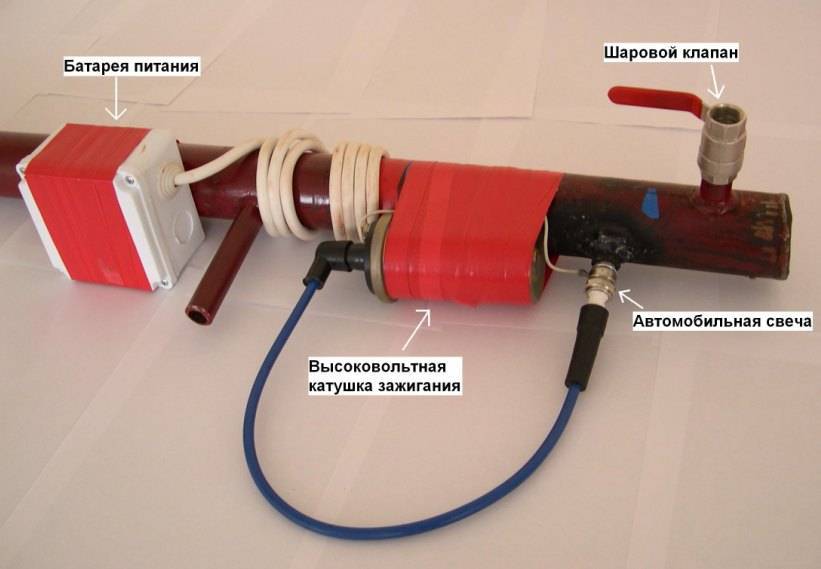

Вихревой индукционный нагреватель

Вариант 2

В основу изготовления такого прибора своими руками положено использование электронного трансформатора.

Суть такого способа изготовления индукционного водонагревателя состоит в следующем.

  1. Две трубы с использованием сварки стоит соединить так, чтобы визуально они походили на бублик. Этот элемент впоследствии будет играть роль как элемента для нагревания, так и проводника.
  2. На корпус потребуется намотать проволоку из меди.
  3. Чтобы обеспечить качественное и быстрое движение воды, в основной корпус приваривают 2 патрубка. В один из них вода будет поступать, а со второго выходить уже в саму систему.

Вот и все советы по тому, как собрать такой нагревательный прибор своими руками и обеспечить в доме качественное отопление и постоянное присутствие горячей воды.

Индукционные водонагреватели | Электронагреватели

Индукционные водонагреватели – один из самых современных и высокотехнологичных классов электронагревателей, который появился на рынке относительно недавно, однако уже успел зарекомендовать себя как надежное и экономичное оборудование. Индукционные водонагреватели устанавливаются и в частных домах и квартирах, однако сегодня мы сосредоточим внимание на промышленных индукционных нагревателях, работающих на токах промышленной частоты (50 Гц) и применяемых для горячего водоснабжения объектов хозяйственного назначения в относительно больших объемах.

►См. индукционные нагреватели (котлы) в нашем каталоге

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ ИНДУКЦИОННОГО ВОДОНАГРЕВАТЕЛЯ

Для того, чтобы разобраться в том, как работают индукционные водонагреватели, надо обратиться к школьному курсу физики, а именно к разделу, изучающему явление электромагнитной индукции. Суть явления заключается в образовании электрического тока внутри проводника под действием магнитного поля, полярность которого постоянно меняется. Источником такого переменного магнитного поля является катушка, подключенная к электросети переменного тока.

Рассмотрим конструкцию индукционного нагревателя на схеме:

Первоначально схема может показаться несколько запутанной, однако она отражает довольно простой способ нагрева теплообменника. Если намотать несколько витков проволоки вокруг сердечника из ферромагнитного материала, получим катушку индуктивности или, попросту, электромагнит. Поскольку он подключается к сети переменного тока, то и генерируемое им магнитное поле является переменным. Находящийся в этом магнитном поле проводник (грубо говоря, кусок металла) разогревается за счет возникающих в нем вихревых токов или токов Фуко. Далее это тепло снимается циркулирующим теплоносителем.

Человек, знакомый с электротехникой, заметит, что данная конструкция – не что иное, как трансформатор, только в качестве вторичной обмотки в нем используется теплообменник, поэтому предназначен он не для преобразования электрического напряжения, а для нагрева.

В этом заключается главное преимущество индукционного водонагревателя – чрезвычайная долговечность и неприхотливость. Ведь, по сути, что мы имеем? Катушку из медной проволоки и металлический теплообменник, который, как правило, изготавливается из цветного металла или нержавеющей стали. В такой конструкции попросту нечему ломаться!

ОСОБЕННОСТИ СЕРИЙНО ВЫПУСКАЕМЫХ ИНДУКЦИОННЫХ ВОДОНАГРЕВАТЕЛЕЙ

Возникает довольно естественный вопрос: если конструкция индукционного водонагревателя настолько проста, а оборудование, использующее принцип индукционного нагрева так надежно и долговечно, то почему до сих пор их не выпускают на каждом углу и не пользуются все, кому не лень?

Надо отметить, что простым является принцип, на котором построена работа индукционного водонагревателя. Конструкция же далеко не так проста, как может показаться. Дело в том, что нагреть в индукционном поле проводник действительно несложно. Сложнее сделать такую конструкцию нагревателя, при которой вся потребляемая электроэнергия преобразовывалась бы в тепловую энергию, а не рассеивалась бы в пустоту посредством электромагнитного излучения. Индукционные водонагреватели, собранные «своими руками» или в кустарных условиях, сильно не дотягивают до характеристик нагревателей, выпускаемых серийно. В России работает всего несколько предприятий-изготовителей индукционных водонагревателей, и каждый использует специфические конструктивные особенности, защищенные патентами. Только такие конструкции обеспечивают высокие энергетические характеристики – КПД 98-99% и коэффициент мощности cos «фи» 0,98-0,985 при работе от электросети с промышленной частотой тока (50 Гц). Подробнее о значении коэффициента мощности – см. в статье.

Кроме преимущества в долговечности и надежности, индукционные водонагреватели отличаются от других типов электроводонагревателей ценой – они действительно заметно дороже, не только потому, что производители снимают «сливки», продавая надежное оборудование дороже, а потому, что себестоимость таких водонагревателей значительно выше.

ТЭНОВЫЕ ИЛИ ИНДУКЦИОННЫЕ ВОДОНАГРЕВАТЕЛИ?

Когда речь заходит о сравнении оборудования разных типов, бывает сложно оценить, что лучше. Плюсы и минусы есть у любого оборудования. Обычно, индукционные водонагреватели сравнивают с ТЭНовыми и электродными. Последние в большей мере распространены на отоплении и горячем водоснабжении крупных, промышленных объектов, поскольку их мощность может быть очень большой, измеряемой сотнями киловатт. ТЭНовые водонагреватели занимают нишу поскромнее – это приборы, как правило бытовые, мощность которых не превышает 20 кВт. Дело в том, что с ростом мощности нагревателя, увеличивается и количество трубчатых электронагревателей (ТЭН), а с их количеством умножаются и связанные с их обслуживанием проблемы – необходимость периодической замены, повышение рисков аварий, снижения мощности и т.д. Всем известно, что с увеличением количества элементов в системе повышается ее сложность и снижается надежность в целом.

У электродных котлов другие недостатки – это необходимость замены электродов, подготовки теплоносителя (в качестве теплоносителя там используется электролит), дополнительные вложения в систему электрозащиты, а также повышенный износ всех элементов системы отопления и горячего водоснабжения – опять же по причине использования агрессивной среды в качестве теплоносителя.

Индукционные водонагреватели способны снять большинство перечисленных проблем. В них нет каких-либо элементов, требующих периодической замены. Нет изнашивающихся, нагруженных частей. Нет соединений, уплотнений, которые могут протекать. Нет высокотемпературных элементов. Кроме того, индукционные нагреватели имеют 2-ой  класс электробезопасности, поскольку токопроводящие элементы не контактируют с системой, в которой циркулирует вода – нагрев осуществляется косвенно, посредством магнитного поля.

Можно констатировать, что индукционный водонагреватель на сегодняшний день – это самый современный и надежный тип оборудования, исключающего большинство проблем, связанных с эксплуатацией электроводонагревателей других типов.

Но, справедливости ради, надо отметить, что несмотря на свою привлекательность, индукционные водонагреватели – это нишевый продукт, который едва ли подойдет владельцу квартиры или небольшого дома. Такие преимущества как долговечность и надежность, конечно, всегда привлекательны, но из-за стоимости оборудования по-настоящему экономически выгодной эксплуатация индукционных нагревателей становится для отопления и горячего водоснабжения в больших объемах – ориентировочно от 30 кВт и выше.

РАЗНОВИДНОСТИ ИНДУКЦИОННЫХ ВОДОНАГРЕВАТЕЛЕЙ

►См. индукционные нагреватели (котлы) в нашем каталоге

Как и другие типы водонагревателей, индукционные нагреватели бывают проточными и накопительными. Однако из-за особенностей конструкции, наибольшее распространение получили именно накопительные конструкции. Дело в том, что индукционный способ нагрева (если речь идет о нагреве от электросети с промышленной частотой тока) предполагает относительно небольшой градиент температур между нагреваемым в магнитном поле теплообменником и протекающим по нему теплоносителем. Обычно, эта разница температур составляет всего порядка 15-20 °С. Теплосъем обеспечивается не за счет высокой удельной мощности нагреваемой поверхности (как это реализуется при использовании ТЭНов), а за счет большой площади теплообмена. Поэтому индукционные водонагреватели, используемые для нагрева воды на протоке, обычно комплектуются дополнительным оборудованием – водо-водяными подогревателями (бойлерами).

Все преимущества индукционных нагревателей воды наиболее полно реализуются в установках с аккумуляционной емкостью. Использование именно такой конструкции позволяет получать горячую воду в нужном объеме в нужное время. Нагрев воды можно производить в периоды отсутствия разбора, например, в ночное время. При этом экономятся средства на стоимости нагревательного оборудования. Скажем, вместо установки 250 кВт можно поставить 100 кВт-ный нагреватель с аккумуляционной емкостью и существенно сэкономить на разнице в стоимости оборудования.

Подобрать оборудование подходящей мощности вам помогут специалисты НПП «Термические Технологии», новосибирского завода-изготовителя индукционных водонагревателей марки ТЕРМАНИК. Для этого достаточно заполнить и отправить в адрес предприятия бланк ТЗ на отопление. Расчеты производятся бесплатно для заказчиков.

СФЕРЫ ПРИМЕНЕНИЯ ИНДУКЦИОННЫХ ВОДОНАГРЕВАТЕЛЕЙ

Индукционные водонагреватели ТЕРМАНИК применяются для горячего водоснабжения. Среди сфер их применения:

  • горячее водоснабжение столовых, кухонь, объектов общепита
  • горячее водоснабжение душевых, моечных, заводских цехов
  • горячее водоснабжение технологических линий
  • горячее водоснабжение гостиниц, санаториев, баз отдыха
  • горячее водоснабжение отдельных зданий, поселков, микрорайонов

Также оборудование применяется в качестве резервного источника горячего водоснабжения во время профилактических и сезонных отключений центрального водоснабжения.

Благодаря своей долговечной и надежной конструкции, индукционные нагреватели подходят как для непрерывной работы, так и для периодической эксплуатации с длительными сроками простоя. На сегодняшний день это, пожалуй, самое выносливое и неприхотливое в эксплуатации оборудование, способное решить любые задачи, связанные с горячим водоснабжением, автономным горячим водоснабжением на самом высоком уровне.

Как спроектировать схему индукционного нагревателя

В статье объясняется пошаговое руководство по проектированию собственной самодельной базовой схемы индукционного нагревателя, которую также можно использовать в качестве индукционной варочной панели.

Базовая концепция индукционного нагревателя

Вы, возможно, встречали много схем индукционного нагревателя своими руками в Интернете, но, похоже, никто не раскрыл решающий секрет реализации идеальной и успешной конструкции индукционного нагревателя. Прежде чем узнать этот секрет, важно знать основную концепцию работы индукционного нагревателя.

Индукционный нагреватель на самом деле является крайне «неэффективной» формой электрического трансформатора, и эта неэффективность становится его основным преимуществом.

Мы знаем, что в электрическом трансформаторе сердечник должен быть совместим с наведенной частотой, и когда существует несовместимость между частотой и материалом сердечника в трансформаторе, это приводит к выделению тепла.

По сути, трансформатор с железным сердечником потребует более низкого диапазона частот от 50 до 100 Гц, и по мере увеличения этой частоты сердечник может проявлять тенденцию к пропорциональному нагреванию.Это означает, что если частота будет увеличена до гораздо более высокого уровня, она может превысить 100 кГц, что приведет к сильному нагреву внутри ядра.

Да, это именно то, что происходит с системой индукционного нагрева, где варочная панель действует как сердечник и, следовательно, сделана из железа. Индукционная катушка подвергается воздействию высокой частоты, что в совокупности приводит к выработке пропорционально интенсивного количества тепла на сосуде. Поскольку частота оптимизирована на очень высоком уровне, обеспечивается максимально возможный нагрев металла.

Теперь давайте продолжим и изучим важные аспекты, которые могут потребоваться для проектирования успешной и технически правильной схемы индукционного нагревателя. Это объясняется следующими деталями:

Что вам понадобится

Две основные вещи, необходимые для создания любой индукционной посуды:

1) Бифилярная катушка.

2) Схема генератора регулируемой частоты

Я уже обсуждал несколько схем индукционного нагревателя на этом веб-сайте, вы можете прочитать их ниже:

Схема солнечного индукционного нагревателя

Схема индукционного нагревателя с использованием IGBT

Простая схема индукционного нагревателя — Схема нагревательной плиты

Схема малого индукционного нагревателя для школьного проекта

Все вышеперечисленные звенья имеют две вышеупомянутые общие черты, то есть у них есть рабочая катушка и каскад задающего генератора.

Проектирование рабочей катушки

При разработке индукционной посуды рабочая катушка должна быть плоской по своей природе, поэтому она должна быть бифилярного типа с ее конфигурацией, как показано ниже:

Конструкция бифилярного типа катушки, показанная выше, может быть эффективно применяется для изготовления домашней индукционной посуды.

Для оптимального отклика и низкого тепловыделения внутри катушки убедитесь, что провод бифилярной катушки сделан из множества тонких медных жил вместо одной сплошной проволоки.

Таким образом, это становится рабочей катушкой кухонной посуды, теперь концы этой катушки просто нужно объединить с согласующим конденсатором и совместимой сетью частотного драйвера, как показано на следующем рисунке:

Проектирование серии H-Bridge Схема резонансного драйвера

До сих пор информация должна была просветить вас относительно того, как сконфигурировать простую индукционную посуду или конструкцию индукционной варочной панели, однако наиболее важной частью конструкции является то, как резонировать конденсаторную сеть катушки (контур резервуара) в наиболее оптимальный диапазон, чтобы схема работала на наиболее эффективном уровне.

Для того, чтобы цепь катушки / емкости конденсатора (LC-цепь) работала на их уровне резонанса, необходимо, чтобы индуктивность катушки и емкость конденсатора были идеально согласованы.

Это может произойти только в том случае, если реактивное сопротивление обоих аналогов одинаково, то есть реактивное сопротивление катушки (катушки индуктивности) и конденсатора примерно одинаковы.

Как только это будет исправлено, можно ожидать, что контур резервуара будет работать на своей собственной частоте, а цепь LC достигнет точки резонанса.Это называется идеально настроенной LC-схемой.

На этом завершаются основные процедуры проектирования контура индукционного нагревателя.

Вы можете спросить, что такое резонанс контура LC. ?? И как это можно быстро рассчитать для выполнения конкретной конструкции индукционного нагревателя? Мы подробно обсудим это в следующих разделах.

Вышеупомянутые абзацы объясняют фундаментальные секреты разработки недорогой, но эффективной индукционной варочной панели в домашних условиях, в следующих описаниях мы увидим, как это можно реализовать, специально рассчитав ее ключевые параметры, такие как резонанс настроенного контура LC и правильный размер провода катушки для обеспечения оптимальной пропускной способности по току.

Что такое резонанс в LC-цепи индукционного нагревателя

Когда конденсатор в настроенной LC-цепи на мгновение заряжается, конденсатор пытается разрядить и сбросить накопленный заряд по катушке, катушка принимает заряд и сохраняет заряд в форме магнитного поля. Но как только конденсатор разряжен в процессе, катушка вырабатывает почти эквивалентное количество заряда в виде магнитного поля, и теперь она пытается заставить его вернуться внутрь конденсатора, хотя и с противоположной полярностью.

Изображение предоставлено:

Википедия

Конденсатор снова вынужден заряжаться, но на этот раз в противоположном направлении, и как только он полностью заряжен, он снова пытается опустошить катушку, что приводит к обмен заряда в виде колебательного тока через LC-сеть.

Частота этого колебательного тока становится резонансной частотой настроенного LC-контура.

Однако из-за собственных потерь указанные выше колебания со временем затухают, а частота, заряд все через какое-то время прекращается.

Но если разрешено поддерживать частоту через внешний частотный вход, настроенный на тот же уровень резонанса, то это может гарантировать постоянный эффект резонанса, индуцируемый через LC-контур.

На резонансной частоте мы можем ожидать, что амплитуда напряжения, колеблющегося в LC-цепи, будет на максимальном уровне, что приведет к наиболее эффективной индукции.

Следовательно, мы можем подразумевать, что для реализации идеального резонанса в сети LC для конструкции индукционного нагревателя нам необходимо обеспечить следующие важные параметры:

1) Настроенная цепь LC

2) И частота согласования для поддержания резонанс LC-контура.

Это можно рассчитать по следующей простой формуле:

F = 1 ÷ 2π x √LC

, где L — в Генри, а C — в Фарадах

Если вы не хотите идти Из-за хлопот расчета резонанса резервуара LC катушки по формуле гораздо более простым вариантом могло бы быть использование следующего программного обеспечения:

Калькулятор резонансной частоты LC

Или вы также можете построить этот измеритель угла наклона сетки для определения и установки резонанса частота.

После того, как резонансная частота определена, пора настроить полную мостовую ИС на эту резонансную частоту, соответствующим образом выбрав временные компоненты Rt и Ct. Это может быть выполнено методом проб и ошибок путем практических измерений или с помощью следующей формулы:

Для расчета значений Rt / Ct можно использовать следующую формулу:

f = 1 / 1,453 x Rt x Ct, где Rt — в Омах и Ct в Фарадах.

Использование последовательного резонанса

В концепции индукционного нагревателя, обсуждаемой в этом посте, используется последовательный резонансный контур.

Когда используется последовательный резонансный LC-контур, у нас есть последовательно соединенные индуктор (L) и конденсатор (C), как показано на следующей схеме.

Общее напряжение В , приложенное к последовательному LC, будет суммой напряжения на катушке индуктивности L и напряжения на конденсаторе C. Ток, протекающий через систему, будет равен току, протекающему через L и компоненты C.

V = VL + VC

I = IL = IC

Частота приложенного напряжения влияет на реактивные сопротивления катушки индуктивности и конденсатора.Когда частота увеличивается от минимального значения до более высокого значения, индуктивное реактивное сопротивление XL катушки индуктивности будет пропорционально увеличиваться, но XC, то есть емкостное реактивное сопротивление, будет уменьшаться.

Однако, когда частота увеличивается, будет конкретный случай или порог, когда величины индуктивного реактивного сопротивления и емкостного реактивного сопротивления будут просто равны. Этот экземпляр будет резонансной точкой серии LC, и частота может быть установлена ​​как резонансная частота.

Следовательно, в последовательном резонансном контуре резонанс будет возникать, когда

XL = XC

или, ωL = 1 / ωC

, где ω = угловая частота.

Оценка значения ω дает:

ω = ωo = 1 / √ LC, которая определяется как резонансная угловая частота.

Подставляя это в предыдущее уравнение, а также преобразовывая угловую частоту (в радианах в секунду) в частоту (Гц), мы, наконец, получаем:

fo = ωo / 2π = 1 / 2π√ LC

fo = 1 / 2π√ LC

Расчет сечения провода для рабочей катушки индукционного нагревателя

После того, как вы рассчитали оптимизированные значения L и C для цепи резервуара индукционного нагревателя и оценили точную совместимую частоту для схемы драйвера, пришло время вычислить и зафиксировать текущую пропускную способность рабочей катушки и конденсатора.

Так как ток, задействованный в конструкции индукционного нагревателя, может быть существенно большим, этот параметр нельзя игнорировать, и его необходимо правильно назначить цепи LC.

Использование формул для расчета размеров провода для индукционного размера провода может быть немного сложным, особенно для новичков, и именно поэтому на этом сайте было включено специальное программное обеспечение для того же самого, которое любой заинтересованный любитель может использовать для измерения размера провод подходящего размера для вашей индукционной варочной панели.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

2 простые схемы индукционного нагревателя — плиты-плиты

В этом посте мы узнаем о двух простых в сборке схемах индукционного нагревателя, которые работают с принципами высокочастотной магнитной индукции для генерирования значительного количества тепла на небольшом заданном радиусе.

Обсуждаемые схемы индукционной плиты действительно просты и используют всего несколько активных и пассивных обычных компонентов для требуемых действий.

Обновление: Вы также можете узнать, как спроектировать свою собственную варочную панель индукционного нагревателя:
Проектирование цепи индукционного нагревателя — Учебное пособие

Принцип работы индукционного нагревателя

Индукционный нагреватель — это устройство, которое использует высокочастотное магнитное поле для нагрева железного груза или любого ферромагнитного металла посредством вихревого тока.

Во время этого процесса электроны внутри железа не могут двигаться со скоростью, равной частоте, и это приводит к возникновению в металле обратного тока, называемого вихревым током. Это развитие сильного вихревого тока в конечном итоге вызывает нагрев железа.

Вырабатываемое тепло пропорционально току 2 x сопротивлению металла. Поскольку предполагается, что металл нагрузки состоит из железа, мы рассматриваем сопротивление R для металлического железа.

Нагрев = I 2 x R (Железо)

Удельное сопротивление железа составляет: 97 нОм · м

Вышеупомянутое тепло также прямо пропорционально наведенной частоте, поэтому обычные трансформаторы с штамповкой из железа не используются в В приложениях с высокочастотным переключением вместо сердечников используются ферритовые материалы.

Однако здесь вышеупомянутый недостаток используется для получения тепла от высокочастотной магнитной индукции.

Обращаясь к предлагаемым ниже схемам индукционного нагревателя, мы находим концепцию, использующую ZVS или технологию переключения нулевого напряжения для требуемого запуска полевых МОП-транзисторов.

Технология обеспечивает минимальный нагрев устройств, что делает работу очень эффективной и действенной.

Кроме того, цепь, являющаяся саморезонансной по своей природе, автоматически настраивается на резонансную частоту присоединенной катушки и конденсатора, вполне идентичных цепи с резервуаром.

Использование генератора Ройера

В схеме в основном используется генератор Ройера, который отличается простотой и саморезонансным принципом работы.

Функционирование схемы можно понять по следующим пунктам:

  1. При включении питания положительный ток начинает течь от двух половин рабочей катушки к стокам МОП-транзисторов.
  2. В то же время напряжение питания также достигает ворот МОП-транзисторов, включая их.
  3. Однако из-за того, что никакие два МОП-транзистора или какие-либо электронные устройства не могут иметь точно одинаковые характеристики электропроводности, оба МОП-транзистора не включаются вместе, скорее, один из них включается первым.
  4. Давайте представим, что T1 включается первым. Когда это происходит, из-за сильного тока, протекающего через T1, его напряжение стока имеет тенденцию падать до нуля, что, в свою очередь, высасывает напряжение затвора другого МОП-транзистора T2 через присоединенный диод Шоттки.
  5. Здесь может показаться, что T1 может продолжать вести себя и уничтожать себя.
  6. Однако именно в этот момент включается контур резервуара L1C1, который играет решающую роль. Внезапное проведение T1 вызывает скачок и коллапс синусоидального импульса на стоке T2. Когда синусоидальный импульс схлопывается, он снижает напряжение затвора T1 и отключает его. Это приводит к повышению напряжения на стоке T1, что позволяет восстановить напряжение затвора для T2. Теперь настала очередь Т2 проводить, Т2 теперь проводит, вызывая подобный вид повторения, который произошел для Т1.
  7. Этот цикл теперь продолжается быстро, заставляя контур колебаться на резонансной частоте контура резервуара LC. Резонанс автоматически настраивается на оптимальную точку в зависимости от того, насколько хорошо совпадают значения LC.

Однако основным недостатком конструкции является то, что в ней используется центральная катушка с ответвлениями в качестве трансформатора, что немного усложняет реализацию обмотки. Однако центральный отвод обеспечивает эффективный двухтактный эффект через катушку всего за пару активных устройств, таких как МОП-транзисторы.

Как видно, через затвор / исток каждого МОП-транзистора подключены диоды с быстрым восстановлением или высокоскоростным переключением.

Эти диоды выполняют важную функцию разряда емкости затвора соответствующих МОП-транзисторов во время их непроводящих состояний, тем самым делая операцию переключения быстрой и быстрой.

Как работает ZVS

Как мы обсуждали ранее, эта схема индукционного нагревателя работает по технологии ZVS.

ZVS означает переключение при нулевом напряжении, то есть МОП-транзисторы в цепи включаются, когда на их стоках присутствует минимальная или величина тока, или нулевой ток, мы уже узнали это из объяснения выше.

Это на самом деле помогает МОП-транзисторам безопасно включаться, и, таким образом, эта функция становится очень полезной для устройств.

Эту функцию можно сравнить с проводимостью при переходе через нуль для симисторов в цепях переменного тока.

Благодаря этому свойству МОП-транзисторы в таких саморезонансных цепях ZVS требуют гораздо меньших радиаторов и могут работать даже с массивными нагрузками до 1 кВА.

Поскольку частота контура является резонансной по своей природе, она напрямую зависит от индуктивности рабочей катушки L1 и конденсатора C1.

Частота может быть рассчитана по следующей формуле:

f = 1 / (2π * √ [ L * C] )

Где f — частота, вычисленная в Hertz
L — индуктивность основной нагревательной катушки L1, представленная в Henries
, а C — емкость конденсатора C1 в фарадах

МОП-транзисторы

.Для них можно использовать радиаторы, хотя выделяемое тепло не вызывает беспокойства, но все же лучше укрепить их на теплопоглощающих металлах. Однако можно использовать любые другие N-канальные МОП-транзисторы с соответствующим номиналом, для этого нет никаких особых ограничений.

Индуктор или катушки индуктивности, связанные с катушкой основного нагревателя (рабочей катушкой), представляют собой своего рода дроссель, который помогает исключить любое возможное попадание высокочастотной составляющей в источник питания, а также для ограничения тока до безопасных пределов.

Значение этого индуктора должно быть намного выше по сравнению с рабочей катушкой. Обычно для этой цели вполне достаточно 2 мГн. Однако он должен быть построен с использованием проводов большого сечения, чтобы обеспечить безопасное прохождение через него большого диапазона тока.

Контур резервуара

C1 и L1 составляют контур резервуара для предполагаемой фиксации высокой резонансной частоты. Опять же, они тоже должны быть рассчитаны на то, чтобы выдерживать высокие значения тока и тепла.

Здесь мы видим использование металлизированных полипропиленовых конденсаторов 330 нФ / 400 В.

1) Мощный индукционный нагреватель с использованием драйвера Mazzilli. Концепция

Первая конструкция, описанная ниже, представляет собой высокоэффективную индукционную концепцию ZVS, основанную на популярной теории драйверов Mazilli.

Он использует одну рабочую катушку и две катушки ограничителя тока. Такая конфигурация исключает необходимость в центральном отводе от основной рабочей катушки, что делает систему чрезвычайно эффективной и обеспечивает быстрый нагрев нагрузки внушительных размеров. Нагревательный змеевик нагревает нагрузку посредством двухтактного механизма полного моста.

Модуль фактически доступен в Интернете и может быть легко куплен по очень разумной цене.

Принципиальная схема этой конструкции представлена ​​ниже:

Исходную схему можно увидеть на следующем изображении:

Принцип работы — та же технология ZVS с использованием двух полевых МОП-транзисторов высокой мощности. Вход питания может быть от 5 В до 12 В, а сила тока от 5 до 20 А в зависимости от используемой нагрузки.

Выходная мощность

Выходная мощность вышеуказанной конструкции может достигать 1200 Вт при повышении входного напряжения до 48 В и тока до 25 ампер.

На этом уровне тепло, выделяемое рабочим змеевиком, может быть достаточно высоким, чтобы за минуту расплавить болт толщиной 1 см.

Размеры рабочей катушки

Видео-демонстрация

2) Индукционный нагреватель с использованием рабочей катушки с центральным отводом

Эта вторая концепция также является индукционным нагревателем ZVS, но использует центральную бифуркацию для рабочей катушки. который может быть немного менее эффективным по сравнению с предыдущей конструкцией. L1, который является наиболее важным элементом всей схемы.Он должен быть построен с использованием очень толстых медных проводов, чтобы выдерживать высокие температуры во время индукционных операций.

Конденсатор, как описано выше, в идеале должен быть подключен как можно ближе к клеммам L1. Это важно для поддержания резонансной частоты на указанной частоте 200 кГц.

Характеристики первичной рабочей катушки

Для катушки индукционного нагревателя L1 можно намотать множество медных проводов диаметром 1 мм параллельно или бифилярно, чтобы более эффективно рассеивать ток, вызывая меньшее тепловыделение в катушке.

Даже после этого катушка может подвергаться сильному нагреву и может деформироваться из-за этого, поэтому можно попробовать альтернативный метод намотки.

В этом методе мы наматываем его в виде двух отдельных катушек, соединенных в центре для получения требуемого центрального отвода.

В этом методе можно попробовать использовать меньшие витки для уменьшения импеданса катушки и, в свою очередь, увеличения ее способности выдерживать ток.

Емкость для этой схемы, напротив, может быть увеличена, чтобы пропорционально понизить резонансную частоту.

Конденсаторы резервуара:

Всего 330 нФ x 6 можно использовать для получения чистой емкости приблизительно 2 мкФ.

Как прикрепить конденсатор к индукционной катушке

На следующем изображении показан точный метод подключения конденсаторов параллельно концевым выводам медной катушки, предпочтительно через печатную плату хорошего размера.

Список деталей для указанной выше цепи индукционного нагревателя или цепи индукционной нагревательной плиты

  • R1, R2 = 330 Ом 1/2 Вт
  • D1, D2 = FR107 или BA159
  • T1, T2 = IRF540
  • C1 = 10,000 мкФ / 25 В
  • C2 = 2 мкФ / 400 В, получено путем параллельного подсоединения указанных ниже конденсаторов на 6 нОс 330 нФ / 400 В
  • D3 —- D6 = 25-амперные диоды
  • IC1 = 7812
  • L1 = латунная трубка 2 мм намотанный, как показано на следующих рисунках, диаметр может быть где-то около 30 мм (внутренний диаметр катушек)
  • L2 = 2 мГн дроссель, полученный путем наматывания магнитного провода 2 мм на любой подходящий ферритовый стержень
  • TR1 = 0-15 В / 20 ампер
  • ИСТОЧНИК ПИТАНИЯ: Используйте стабилизированный источник питания постоянного тока 15 В, 20 А.
Использование транзисторов BC547 вместо быстродействующих диодов

На приведенной выше схеме индукционного нагревателя мы видим затворы полевых МОП-транзисторов, состоящих из диодов с быстрым восстановлением, которые может быть трудно получить в некоторых частях страны.

Простая альтернатива этому может заключаться в транзисторах BC547, подключенных вместо диодов, как показано на следующей диаграмме.

Транзисторы будут выполнять ту же функцию, что и диоды, поскольку BC547 может хорошо работать на частотах около 1 МГц.

Еще одна простая конструкция «сделай сам»

На следующей схеме показан еще один простой дизайн, аналогичный приведенному выше, который можно быстро сконструировать дома для реализации индивидуальной системы индукционного нагрева.

Список деталей

  • R1, R4 = 1K 1/4 Вт MFR 1%
  • R2, R3 = 10K 1/4 Вт MFR 1%
  • D1, D2 = BA159 или FR107
  • Z1, Z2 = 12 В, Стабилитрон 1/2 Вт
  • Q1, Q2 = МОП-транзистор IRFZ44n на радиаторе
  • C1 = 0,33 мкФ / 400 В или 3 н.у.1 мкФ / 400 В параллельно
  • L1, L2, как показано на следующих изображениях:
  • L2 восстановлен от любого старого компьютерного блока питания ATX.
Как построен L2

Преобразование в горячую плиту Кухонная посуда

Вышеупомянутые разделы помогли нам изучить простую схему индукционного нагревателя, использующую пружинную катушку, однако эту катушку нельзя использовать для приготовления пищи, и она требует некоторых серьезные модификации.

В следующем разделе статьи объясняется, как описанную выше идею можно изменить и использовать в качестве простой небольшой индукционной цепи нагревателя посуды или индукционной цепи кадай.

Дизайн низкотехнологичный, маломощный и может отличаться от обычных устройств. Схема была запрошена г-ном Дипешом Гуптой

Технические характеристики

Сэр,

Я прочитал вашу статью Простая схема индукционного нагревателя — Схема горячей плиты и был очень рад обнаружить, что есть люди, готовые помочь таким молодым людям, как мы, в сделай что-нибудь ….

Сэр, я пытаюсь понять принцип работы и пытаюсь разработать для себя индукционный кадай… Сэр, пожалуйста, помогите мне разобраться в дизайне, так как я так хорош в электронике

Я хочу разработать индукцию для нагрева кадай диаметром 20 дюймов с частотой 10 кГц по очень низкой цене !!!

Я видел ваши схемы и статью, но немного запутался насчет

  • 1. Используемый трансформатор
  • 2. Как сделать L2
  • 3. И любые другие изменения в схеме для частоты 10-20 кГц при токе 25А

Пожалуйста, помогите мне, сэр, как можно скорее..Это будет полезно, если вы можете предоставить точную информацию о необходимых компонентах. PlzzИ, наконец, вы упомянули об использовании ИСТОЧНИКА ПИТАНИЯ: Используйте регулируемый источник питания постоянного тока 15 В, 20 А. Где это используется ….

Спасибо

Dipesh gupta

Конструкция

Предлагаемая конструкция индукционной кадайной цепи, представленная здесь, предназначена только для экспериментальных целей и может отличаться от обычных устройств. Его можно использовать для быстрого приготовления чашки чая или омлета, и ничего большего ожидать не стоит.

Указанная схема была первоначально разработана для нагрева таких предметов, как железный стержень, например, головки болта. отвертка металлическая и т. д., однако с некоторыми изменениями эта же схема может быть применена для нагрева металлических кастрюль или сосудов с выпуклым основанием типа «кадай».

Для реализации вышеизложенного исходная схема не нуждается в каких-либо изменениях, за исключением основной рабочей катушки, которую нужно будет немного подправить, чтобы сформировать плоскую спираль вместо пружинной конструкции.

В качестве примера, чтобы преобразовать конструкцию в индукционную посуду так, чтобы она поддерживала сосуды с выпуклым дном, такие как кадай, змеевик должен иметь сферически-спиральную форму, как показано на рисунке ниже:

Схема будет такой же, как объяснено в моем предыдущем разделе, который в основном основан на конструкции Ройера, как показано здесь:

Проектирование спиральной рабочей катушки

L1 изготавливается путем использования 5-6 витков 8-миллиметровой медной трубки в сферическую -спиральная форма, как показано выше, для размещения небольшой стальной чаши посередине.

Катушка может быть также плоско сжата в спиральную форму, если небольшая стальная сковорода предназначена для использования в качестве посуды, как показано ниже:

Конструирование ограничителя тока Катушка

L2 может быть изготовлена ​​путем наматывания суперэмалированной пленки толщиной 3 мм. медный провод над толстым ферритовым стержнем, количество витков необходимо экспериментировать, пока на его выводах не будет достигнуто значение 2 мГн.

TR1 может быть трансформатором 20 В 30 ампер или источником питания SMPS.

Фактическая схема индукционного нагревателя довольно проста по своей конструкции и не требует особых пояснений, необходимо позаботиться о следующих вещах:

Резонансный конденсатор должен располагаться относительно ближе к основной рабочей катушке. L1 и должен быть получен путем подключения примерно 10 ноль 0.22 мкФ / 400 В параллельно. Конденсаторы должны быть строго неполярного и металлизированного полиэфирного типа.

Хотя конструкция может выглядеть довольно простой, нахождение центрального отвода в спирально намотанной конструкции может вызвать некоторую головную боль, поскольку спиральная катушка будет иметь несимметричную компоновку, что затруднит определение точного центрального отвода для схемы.

Это можно сделать методом проб и ошибок или с помощью LC-метра.

Неправильно расположенный центральный ответвитель может заставить схему работать ненормально или производить неравномерный нагрев МОП-транзисторов, или вся схема может просто не колебаться в худшей ситуации.

Ссылка: Википедия

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Индукционный нагреватель «сделай сам»: 10 шагов (с изображениями)

Многие из вас, читающие это, могут спросить: «Что такое драйвер ZVS»? Что ж, это чрезвычайно эффективная схема генератора, способная создавать чрезвычайно мощное электромагнитное поле, которое нагревает металл.Это руководство показывает вам, как делать это основа индукционного нагревателя.

Чтобы понять, как работает этот блок питания, я объясню его различные разделы. Первая секция — это блок питания на 24 вольта. Блок питания должен выдавать 24 вольта при токе 10 ампер. В качестве источника питания я буду использовать две герметичные свинцово-кислотные батареи, соединенные последовательно. Затем питание подается на плату драйвера ZVS. Генератор ZVS проталкивает и пропускает ток через катушку вокруг нагреваемого объекта.2 * Р.

Теперь очень важен тип металла нагреваемого объекта. Черные металлы обладают более высокой магнитной проницаемостью, поэтому они могут использовать больше энергии магнитного поля. Это позволяет нагревать их быстрее, чем другие материалы. Металлы, такие как алюминий, имеют более низкую магнитную проницаемость, поэтому им требуется больше времени для нагрева. Вещи с высоким сопротивлением и низкой магнитной проницаемостью, такие как человеческий палец, вообще не будут нагреваться индукционным нагревателем.Также очень важна стойкость материала. Если у вас есть более высокое сопротивление в целевом металле, то будет течь меньше тока, поэтому мощность, преобразованная в тепло, станет экспоненциально меньше. Если у вас металл с меньшим сопротивлением, то ток будет выше, но потери мощности будут ниже из-за закона Ома. Это немного сложно, но из-за взаимосвязи между сопротивлением и выходной мощностью максимальная выходная мощность достигается, когда сопротивление объекта приближается к 0.

Генератор ZVS — самая сложная часть этой схемы, поэтому я собираюсь объяснить, как он работает. Прежде всего, когда ток включен, он проходит через 2 индуктивных дросселя с каждой стороны катушки. Дроссель предназначен для того, чтобы цепь не потребляла слишком много силы тока при запуске. Ток также течет через два резистора 470 Ом на затворы двух МОП-транзисторов. Теперь, поскольку ни один компонент не идеален, первым будет включаться один Mosfet. Когда это происходит, он забирает весь ток затвора от другого МОП-транзистора.Он также потянет сток того Mosfet, который находится на земле. Это не только позволит току течь через катушку к земле, но также позволит току течь через один из быстрых диодов, формирующих другой затвор другого МОП-транзистора, блокируя его. Поскольку параллельно катушке установлен конденсатор, он создает резонансный контур резервуара, который начинает колебаться. Из-за этого резонансного действия сток другого МОП-транзистора будет колебаться взад и вперед по своему напряжению, в конечном итоге достигая 0 вольт. Как только это напряжение будет достигнуто, заряд затвора от включенного МОП-транзистора разрядится через быстрый диод в сток противоположного МОП-транзистора, эффективно отключив его.Когда этот Mosfet выключен, у другого Mosfet есть возможность включиться. После этого цикл повторяется тысячи раз в секунду. Резистор 10 кОм предназначен для истощения любого избыточного заряда затвора на МОП-транзисторе, потому что он похож на конденсатор, а стабилитрон предназначен для поддержания на затворах МОП-транзисторов напряжения 12 В или ниже, чтобы они не взрывались. Этот высокочастотный генератор большой мощности позволяет нагревать металлические предметы.

Пришло время построить эту штуку!

Схема простого индукционного нагревателя

Идея предлагаемой схемы простого индукционного нагревателя проста.Катушка генерирует высокочастотный магнитный поток, а затем металлические предметы в катушке создают вихревые токи, которые могут нагревать ее.

Просадки гистерезиса дополнительно способствуют нагреву. Возможно, даже для такой катушки меньшего размера, как эта, обычно используется ток около 100 А, следовательно, в случае с катушкой вы обнаружите резонансную емкость, которая составляет их индуктивный характер.

Цепь катушка-конденсатор должна получать питание на их резонансной частоте.Ток мотивации значительно меньше, чем ток по всей катушке. Источником питания является простой полумост MOSFET, регулируемый схемой IR2153. МОП-транзисторы имеют компактный радиатор.

Управляющая частота настраивается на резонанс с помощью потенциометра. Резонанс определяется неоновой лампочкой. Частоту можно было регулировать в диапазоне примерно от 20 до 200 кГц.

Для цепи управления требуется вспомогательное напряжение 12-15 В постоянного тока. Я буду использовать небольшой источник питания для настенной розетки, но просто потому, что можно использовать всего несколько мА, не стесняйтесь использовать осаждающий резистор или конденсатор.

В основном из-за того, что выходной драйвер не может быть напрямую связан, вы можете последовательно найти дополнительный дроссель. Он включает около двадцати витков диаметром 1,5 мм на ферритовом сердечнике 8×10 мм, а также прочность может быть определена путем изменения воздушного зазора.

Индукционный нагрев работает напрямую от электросети. Он будет использовать двухполупериодное выпрямленное напряжение без фильтрующего электролитического конденсатора. Лампочка подключается последовательно, чтобы уменьшить ток и помочь сохранить схему в случае ошибки, перегрузки или нежелательной работы.
Рабочая катушка индукционного нагрева должна быть из прочной медной проволоки или, что более желательно, из медной трубки и иметь примерно 12–30 витков на диаметре 3–10 см.

Резонансный конденсатор — результат большой силы тока, создаваемой многочисленными (как минимум 6) конденсаторами. В моем примере катушка имеет 26 витков, а конденсаторы — 6 x 330n 250V ~.

Вместе очень сильно нагреваются после длительной работы. Резонансная частота составляет примерно 29 кГц. Мой резонансный контур построен быстро, с добавлением метода проб и ошибок можно достичь значительно лучших конечных результатов.

Это действительно мой самый первый опыт работы с простой схемой индукционного нагревателя

Самодельный индукционный нагреватель Схема DIY

Схема индукционного нагревателя

Как работают эти индукционные нагреватели? Мы рассмотрим схему и шаг за шагом объясним, как создается колебательный сигнал, как индуцируется ток и как нагревается металл. Наконец, мы используем эту схему и устанавливаем самодельную версию и смотрим, работает ли она на нагрев некоторых металлов.Так что посмотрим …

ЧАСТЬ 1 — Коммерческий модуль

Во-первых, чтобы узнать и сопоставить сигналы, я купил один из этих коммерческих модулей индукционного нагревателя. Этот рекламируется как 1000Вт mdoule. Мы видим огромные конденсаторы, несколько катушек и еще несколько компонентов, а на выходе — огромную катушку из толстой медной проволоки. Эта выходная катушка создаст мощное колеблющееся магнитное поле, которое будет нагревать металлы, и мы увидим, как это сделать.Я делаю еще одну катушку из медного провода и помещаю ее рядом с катушкой индукционного нагревателя, и, как вы можете видеть на осциллографе, у нас есть колебательный сигнал около 100 МГц.

Чтобы понять, как этот модуль нагревает металлы, нам нужно понять 3 вещи. Во-первых, как магнитные поля могут индуцировать токи внутри металлов и обратный процесс, как токопроводящие провода будут создавать магнитные поля. Затем нам нужно увидеть, как резонанс этих катушек и конденсаторов будет создавать высокочастотные сигналы и, наконец, как ток будет нагревать металлы.Как вы можете видеть ниже, после включения модуля эти высокочастотные и мощные колебания нагревают металл до ярко-красного цвета всего за несколько секунд.

ЧАСТЬ 2 — Закон Фарадея

Закон индукции Фарадея — это основной закон электромагнетизма, предсказывающий, как магнитное поле будет взаимодействовать с электрической цепью, создавая явление электродвижущей силы, называемое электромагнитной индукцией. Это основной принцип работы трансформаторов, индукторов и многих типов электродвигателей, генераторов и соленоидов.Таким образом, движущийся магнит будет создавать изменения магнитного потока внутри катушки, и тем самым мы можем индуцировать ток внутри катушки. Но что еще может формировать магнитные поля?


Что ж, еще один компонент, помимо amgnet, который также создает магнитные поля, — это катушка. Да, катушка может производить обратный процесс индукции тока. Если мы подаем ток через катушку, будет создано магнитное поле, поэтому нам не нужны магниты. Катушка могла создавать магнитное поле и наводить ток во второй катушке, как трансформаторы.Итак, теперь мы знаем, как индуцировать ток, и этот ток будет нагревать наш металл. Ниже вы можете увидеть, как я передаю сигнал от одной катушки к другой.

ЧАСТЬ 3 — Частота резонанса

В этом примере мы будем использовать параллельно катушку и конденсатор. Это называется резервуаром LC, и если мы ударим по нему электроникой, он будет резонировать на своей резонансной частоте. Итак, если я приложу небольшой импульс напряжения, и они отключат соединение, это создаст быстро колеблющийся сигнал.Я подключаю конденсатор и катушку параллельно и очень быстро прикасаюсь к одному кабелю с напряжением 12 В к этому резервуару LC. Посмотрите ниже, что происходит. После прикосновения к резервуару LC я получаю на осциллографе первый осциллирующий сигнал, который медленно затухает. Итак, теперь мы получаем наши высокочастотные и мощные колебания, которые позже индуцируют ток внутри металла. Но наша схема работает немного иначе. Для этого давайте взглянем на схему базового и простого модуля индукционного нагревателя.


ЧАСТЬ 4 — Схема

В этом примере мы будем использовать параллельно катушку и конденсатор.Это называется резервуаром LC, и если мы ударим по нему электроникой, он будет резонировать на своей резонансной частоте. Итак, если я приложу небольшой импульс напряжения, и они отключат соединение, это создаст быстро колеблющийся сигнал. Я подключаю конденсатор и катушку параллельно и очень быстро прикасаюсь к одному кабелю с напряжением 12 В к этому резервуару LC. Посмотрите ниже, что происходит. После прикосновения к резервуару LC я получаю на осциллографе первый осциллирующий сигнал, который медленно затухает. Итак, теперь мы получаем наши высокочастотные и мощные колебания, которые позже индуцируют ток внутри металла.Но наша схема работает немного иначе. Для этого давайте взглянем на схему базового и простого модуля индукционного нагревателя.


Итак, как вы можете видеть на схеме выше, у нас на выходе 3 катушки. Пока не обращайте внимания на катушку L3, потому что это будет выходная катушка, которая будет создавать магнитное поле. У нас есть 2 катушки, L1 и L2, и один конденсатор, C1. У нас будет резонанс, как и раньше, но на этот раз он будет другим и никогда не прекратится. Как вы можете видеть, у нас также есть два диода, D1 и D2, которые подключены к затвору двух транзисторов, T1 и T2.Когда сигнал сначала колеблется на C1, на одной стороне C1 будет положительное напряжение, а на другой стороне C1 — отрицательное напряжение. Таким образом, один диод будет пропускать ток, а другой — нет. Таким образом, один транзистор будет включен, а другой выключен. Но буквально через мгновение из-за этого процесса полярность на C1 изменится, и это активирует второй транзистор и выключит другой. И этот процесс будет повторяться снова и снова, и это изменит поток тока внутри катушки L3, потому что, как вы можете видеть, один enf этой катушки подключен к 15 В, а другой конец будет подключен к отрицательному или положительному, и тем самым будет создаваться колебательный ток.Это создаст колеблющееся магнитное поле.


Помогите мне, поделившись этим постом

что нужно знать обязательно

Прежде чем говорить о том, как собрать самодельный индукционный нагреватель, необходимо знать, по какому принципу он работает.

История индукционных нагревателей

В период с 1822 по 1831 год известный английский ученый Фарадей провел серию экспериментов, целью которых было добиться преобразования магнетизма в электрическую энергию.Он много времени проводил в своей лаборатории. До сих пор, однажды, в 1831 году, Майкл Фарадей не добился своего. У ученого наконец-то появился электрический ток в первичной обмотке провода, намотанной на железный сердечник. Так открылась электромагнитная индукция.

Силовая индукция

Это открытие стало применяться в промышленности, в трансформаторах, различных двигателях и генераторах.

Однако это открытие стало популярным и необходимым только через 70 лет. В период становления и развития металлургической промышленности требовались новые современные методы выплавки металлов в условиях металлургических производств.Кстати, первая плавка с использованием вихревого индукционного нагревателя была запущена в 1927 году. Завод располагался в небольшом английском городке Шеффилд.

И в хвост, и в гриву

В 80-х принцип индукции уже стал применяться по полной программе. Инженерам удалось создать нагреватели, работающие по тому же принципу индукции, что и металлургическая печь для плавки металлов. Такие приборы обогревали цеха завода. Чуть позже начали производить бытовые приборы.И некоторые умельцы их не покупали, а собирали индукционные нагреватели своими руками.

Принцип работы

Если разобрать котел индукционного типа, то там сердечник, электрическая и тепловая изоляция, затем корпус. Отличие этого нагревателя от используемых в промышленности — тороидальная обмотка с медными проводниками. Он расположен между двумя сваренными друг с другом трубами. Эти трубы изготовлены из ферромагнитной стали. Стенка такой трубы более 10 мм.В результате такой конструкции нагреватель имеет гораздо меньший вес, более высокий КПД, а также небольшие размеры. В качестве сердечника здесь работает труба с намоткой. А другой служит непосредственно для подогрева теплоносителя.

Индукционный ток, который создается высокочастотным магнитным полем от внешней обмотки на трубе, нагревает хладагент. Этот процесс вызывает вибрацию стен. Благодаря чему масштаб не откладывается.

Нагрев происходит из-за того, что сердечник нагревается во время работы.Его температура повышается за счет вихревых токов. Последние образуются магнитным полем, которое, в свою очередь, создается токами высокого напряжения. Так работает индукционный водонагреватель и многие современные котлы.

Индукционная мощность своими руками

Нагревательные приборы, использующие электричество в качестве энергии, наиболее удобны и комфортны в использовании. Они намного безопаснее газового оборудования. К тому же в этом случае нет ни копоти, ни копоти.

Один из недостатков такого обогревателя — большой расход электроэнергии.Чтобы хоть как-то сэкономить, народные умельцы научились собирать индукционные нагреватели своими руками. В результате получается отличный аппарат, которому для работы требуется гораздо меньше электроэнергии.

Технология изготовления

Чтобы сделать такое устройство своими руками, не нужно иметь серьезных знаний в области электротехники, а со сборкой конструкции справится любой человек.

Для этого нам понадобится кусок толстостенной пластиковой трубы. Он будет работать как корпус нашего агрегата.Далее вам понадобится стальная проволока диаметром не более 7 мм. Также, если вам необходимо подключить обогреватель к отоплению в доме или квартире, желательно приобрести переходники. Вам все еще понадобится металлическая сетка, которая должна удерживать стальную проволоку внутри корпуса. Естественно, медная проволока нужна для создания катушки индуктивности. Также почти у всех в гараже есть высокочастотный инвертор. Что ж, в частном секторе такое оборудование найти без труда. На удивление, без особых затрат можно сделать индукционные нагреватели своими руками.

Для начала нужно провести подготовительные работы Для проволоки. Его нарезают кусочками длиной 5-6 см. Дно трубы нужно закрыть сеткой, а внутрь насыпать кусочки рубленой проволоки. Сверху труба также должна закрывать сетку. Вам нужно насыпать столько проволоки, чтобы заполнить трубку снизу.

Когда изделие будет готово, нужно установить его в систему отопления. Затем вы можете подключить катушку к электричеству через инвертор. Считается, что индукционный нагреватель от инвертора — очень простое и максимально бюджетное устройство.

Не проверяйте аппарат при отсутствии воды или антифриза. Вы просто плавите трубку. Перед запуском этой системы желательно заземлить инвертор.

Современный обогреватель

Это второй вариант. Он предполагает использование в продукции современных электронных устройств. Такой индукционный нагреватель, схема которого представлена ​​ниже, настраивать не нужно.

Эта схема подразумевает принцип последовательного резонанса и может развивать приличную мощность.Если использовать более мощные диоды и конденсаторы большей емкости, то можно поднять номиналы блока до серьезного уровня.

Собрать вихревой индукционный нагреватель

Для того, чтобы собрать этот агрегат, потребуется дроссель. Его можно найти, если открыть блок питания обычного компьютера. Далее необходимо намотать проволоку из ферромагнитной стали, медную проволоку 1,5 мм. В зависимости от требуемых параметров может потребоваться от 10 до 30 витков.Затем нужно выбрать полевые транзисторы. Их выбирают исходя из максимального сопротивления открытого перехода. Что касается диодов, то их нужно брать под обратное напряжение не менее 500 В, при том, что ток будет где-то 3-4 А. Еще нам понадобятся стабилизаторы на 15-18 В. И мощность их должна быть около Резисторы 2-3 Вт — до 0,5 Вт.

Далее нужно собрать схему и сделать катушку. Это основа, на которой основан весь индукционный нагреватель вина.Катушка будет состоять из 6-7 витков медного провода 1,5 мм. Затем элемент нужно включить в схему и подключить к электричеству.

Устройство способно прогреть болты до желтого цвета. Схема предельно проста, однако при работе система выделяет много тепла, поэтому радиаторы на транзисторы лучше установить.

Более сложная конструкция

Для того, чтобы собрать данный агрегат, нужно уметь работать сваркой, и трехфазный трансформатор пригодится.Конструкция представлена ​​в виде двух труб, которые нужно вкрутить друг в друга. При этом они будут выполнять роль сердечника и нагревателя. Обмотка намотана на корпус. Таким образом, вы можете значительно повысить производительность и в то же время добиться небольших габаритов и веса.

Для выполнения подвода и отвода теплоносителя необходимо развести в устройстве две форсунки.

Рекомендуется максимально исключить возможные потери тепла, а также обезопасить себя от вероятных утечек тока, сделать изоляцию для котла.Это исключит возникновение излишнего шума, особенно при интенсивной работе.

Такие системы желательно использовать в замкнутых отопительных контурах, в которых есть принудительная циркуляция теплоносителя. Допускается применение таких агрегатов для пластиковых трубопроводов. Котел необходимо установить таким образом, чтобы расстояние между ним и стенами, другими электрическими приборами было не менее 30 см. От пола и потолка также желательно соблюдать расстояние 80 см.Также рекомендую установить систему безопасности на выходном патрубке. Для этого подойдет манометр, устройство сброса воздуха, а также диверсионный клапан.

Так легко и без больших затрат можно собрать индукционные нагреватели своими руками. Это оборудование вполне может прослужить вам долгие годы и утеплить ваш дом.

Итак, мы выяснили, как делается индукционный нагреватель своими руками. Схема сборки не очень сложная, поэтому в часах можно справиться.

Схема индукционного нагревателя на 500 ватт, который можно сделать своими руками! В Интернете много подобных схем, но интерес к ним пропадает, так как они в основном либо не работают, либо работают не так, как хотелось бы. Эта схема индукционного нагревателя полностью рабочая, выверенная, а главное не сложная, думаю вы оцените!

Компоненты и катушка:

Рабочая катушка содержит 5 витков, для намотки использовалась медная трубка А диаметром около 1 см, но может быть и меньше.Такой диаметр был выбран не случайно, вода подается по трубке для охлаждения катушки и транзисторов.

Транзисторы

поставил IRFP150, так как IRFP250 под рукой не оказалось. Конденсаторы пленочные 0,27 мкФ на 160 вольт, но можно поставить 0,33 мкФ и выше, если первый обнаружит, что не работает. Обратите внимание, что схема может быть запитана напряжением до 60 вольт, но в этом случае рекомендуется ставить конденсаторы на напряжение 250 вольт. Если по схеме подано напряжение до 30 вольт, то и 150 хватит!

Стабилизаторы можно поставить любые 12-15 вольт от 1 ватта, например 1N5349 и им подобные.Диоды могут использоваться в UF4007 и т.п. Резисторы 470 Ом от 2 Вт.

Несколько картинок:


Вместо радиаторов использованы медные пластины, которые припаяны непосредственно к трубке, так как в данной конструкции используется водяное охлаждение. На мой взгляд, это наиболее эффективное охлаждение, ведь транзисторы хорошо греются и никакие вентиляторы и суперрадиаторы не спасут их от перегрева!


Охлаждающие пластины на плате расположены таким образом, чтобы трубка змеевика проходила через них.Пластины и трубку нужно спаять между собой, для этого я использовал газовую горелку. И большой паяльник для пайки автомобильных радиаторов.


Конденсаторы

расположены на двух стороннем текстолите, плата подается на трубку бунтаря напрямую, для лучшего охлаждения.


Порывы намотаны на ферритовые кольца, я лично вынул их из компьютерного блока питания, провод использовался медный в изоляции.

Индукционный нагреватель Получился довольно мощный, плавятся латунь и алюминий очень легко, железные детали тоже плавятся, но чуть медленнее.Поскольку я использовал транзисторы IRFP150, то по параметрам схему можно использовать с напряжением до 30 вольт, поэтому мощность ограничена только этим коэффициентом. Так что все-таки советую использовать IRFP250.

Вот и все! Ниже оставлю видео работы индукционного нагревателя и список запчастей, которые можно купить на Алиэкспресс по очень низкой цене!

Купить детали на Aliexpress:

  • Купить транзисторы IRFP250
  • Купить диоды uf4007
  • Купить Конденсаторы 0,33 мкФ-275В

Популярность использования при обогреве отопительных приборов, работающих от сети, обусловлена ​​удобством эксплуатации.Электроприборы безопаснее газовых, экологически чистые твердотопливные системы. Их недостаток — высокая стоимость потребляемых ресурсов. Проблему решит установка вихревого индукционного нагревателя. Аппарат высокопроизводительный при минимальном потреблении электроэнергии. Сделать индукционный нагреватель может каждый, кто «дружит» с паяльником.

Вихревой индукционный нагреватель — это электромагнитное устройство для нагрева трубы

Принцип работы оборудования Wine 7, 10, 30, 40

Индуктор — это электромагнитное устройство, использующее вихревые токи, возбуждаемые переменным магнитным полем, для нагрева материалов, нагреваемых в данный момент.Устройство выглядит как обмотка из нескольких витков медной обмотки. Индукционный нагрев происходит по следующей схеме. Генератор вносит в ток токи разной частоты, в результате чего внутри формируется магнитное поле, внутри которого находится нагретый объект. Магнитное поле предполагает наличие в теле вихревых токов, преобразующих электрическую энергию в тепловую. В результате действия тепловой энергии тело нагревается.

Индукционная печь — одно из первых устройств, в котором описанный вид энергии нашел применение.Принцип работы индукционной печи идентичен индукционному нагреву. Устройство используется для обработки металлов (пайка, плавка, ковка и т. Д.). Даже самодельная индукционная печь способна плавить твердые материалы. Последние несколько десятилетий энергия электромагнитного поля используется для обогрева помещений (в системах воздушного и водяного отопления). Промышленные вихревые теплогенераторы способны обеспечивать теплом объекты объемом до 10 000 кубометров.

Достоинства и недостатки вихревых индукционных нагревателей

  • Быстрый нагрев токопроводящих материалов.
  • Экологическая безопасность. Устройство используется в закрытых помещениях, лишенных вентиляционного оборудования.
  • Размер индуктора не имеет обязательных норм.
  • Простая автоматизация, удобное управление Циклы нагрева и охлаждения.

Важно! Индукционный нагреватель должен выполняться в четком согласовании с нагреваемым телом. Иначе будет неоправданно большая мощность для обогрева.

Индукционный генератор в системе отопления

Для автономного отопления В частном доме требуется трансформатор, состоящий из двух короткозамкнутых обмоток.Внутри устройства возникают вихревые токи, а электромагнитное поле направляется на вторичную обмотку. Вторичный контур выполняет роль основы и нагревателей циркулирующего вещества. В качестве теплоносителя используется проводящее вещество (масло, вода, антифриз).

Установлен вихрь в удобном месте. Как и при традиционном нагреве, к индуктивному нагревателю подключаются две форсунки. Один служит для подачи воды в котел, другой обеспечивает вывод теплоносителя в трубопровод и дальнейшее разводку аккумуляторов.По шоссе вещество поступает естественным путем. В результате разной плотности Холодная I. Горячая вода образуется гидростатическое давление, которое вызывает циркуляцию.

Совет! Несмотря на создание естественной циркуляции в процессе индукционного нагрева, специалисты рекомендуют обязательную установку циркуляционного насоса.

При отоплении как воздухонагреватель. Сделать вихревой теплогенератор своими руками в домашних условиях сложнее, чем электромагнитный котел. К тому же инверторный воздухонагреватель оправдывает себя в случаях необходимости мобильного обогрева больших помещений.Пять преимуществ индукционного нагрева в частном доме:

  1. Экономия энергии
  2. Тихая работа
  3. Без вредных веществ
  4. Рабочая вибрация устройства предотвращает попадание осадков на стенки трубопровода
  5. Длительный срок службы

Создать примитивный индуктор своими руками в домашних условиях не составит труда. Для этого не требуется большого набора инструментов и оборудования. Схема индукционного нагревателя проста.

Как сделать индукционный нагреватель своими руками по схеме: цена материалов не велика

Для изготовления индукционного нагревателя необходим трансформатор переменного тока (желательно с регулировкой напряжения).Индукционный нагреватель от сварочного инвертора — отличное решение вопроса. Изготовление устройства потребует использования первичных средств, таких как:

  • Труба пластиковая толстостенная (45-50 мм)
  • Проволока стальная, диаметр 6-8 мм
  • Сетка металлическая
  • Медная проволока (1,5 — 2 мм)
  • Разъемы отопителя с магистралью

Один край пластиковой заготовки — это плотно закрытая металлическая сетка. Цилиндр заполнен частицами стальной проволоки, на которую заранее нарезают отрезки длиной 4-5 см.Пластиковая труба Заполняется полностью, после чего верх закрывает решетку. Для заполнения баллона подходит любой металл. Изготовитель — корпус индуктора.

Изготовленный прибор с переходниками монтируется в нагревателе так, чтобы теплоноситель проходил внутри змеевика. Сварочное оборудование подключается к индуктору. В целях экономии можно творить. Важно обеспечить надежную герметизацию соединений с трубопроводом и изоляцию выводов устройства. Снаружи индуктор закрыт теплоизоляционным экраном.Отопление готово к работе.

Внимание! Допускается использование прибора при наличии воды в отоплении. В противном случае пластиковая основа плавится.

Для того, чтобы создать теплогенератор своими руками, помимо трансформатора вам понадобится электродвигатель.

Посмотреть видео

Меры безопасности

  1. Открытые участки токопроводов в обязательном порядке изолируются.
  2. Индукционные нагревательные приборы размещают на расстоянии 80 см от потолка или пола, 30 см от стен и мебели.
  3. Безопасная работа Устройство обеспечит манометр, панель автоматического управления и сброс воздуха.

И самое главное! Будь то индукционная печь от сварочного инвертора или электромагнитный котел — ответственность за возможные последствия несет производитель самодельного устройства.

Индукционные нагреватели Vortex сможет собрать каждый, если учесть все нюансы!

Индукционный нагреватель — Устройство для нагрева металлов воздействием фокусных токов.Принцип работы такого нагревателя известен давно, и сейчас индукционные нагреватели активно используются во многих областях промышленности. Наша самодельная катушка индуктивности проста в использовании, имеет относительно простую конструкцию и не требует какой-либо настройки. При этом ТЭН достаточно мощный.

Схема индуктора по принципу последовательного резонанса работает. Увеличить мощность устройства можно несколькими способами — подбором более мощных полевых ключей, применением в цепи конденсатора большей емкости, увеличением питающего напряжения.

Собрал такой индуктор своими руками, чисто из любопытства проверить работоспособность схемы.

Дроссель — взял готовый блок питания. Намотано кольцо из порошкового железа и содержит 10-25 витков проволоки 1,5 мм.

Полевые транзисторы — здесь выбор большой, в моем случае использовались N-канальные высоковольтные полевые транзисторы серии IRF740, но желательно использовать полевые транзисторы, ориентируясь на минимальное сопротивление открытого перехода, а также максимально допустимое. ток.В стандартной версии рекомендуется использовать клавиши питания серии IRFP250.

Параметры этого транзистора:

  • N-канальная структура
  • Максимальное напряжение штатного источника Usi: 200 В
  • Максимальный запас тока при 25 ºС II Макс .: 30 A
  • Максимальное напряжение затвора Uby Макс .: ± 20 В
  • Сопротивление канала в открытом состоянии RSI ON: 85 MOM
  • Максимальное рассеивание PSI Макс .: 190 Вт
  • График S: 12000 мА / дюйм
  • Корпус: to247ac
  • Пороговое напряжение на затворе: 4 в

Очень мощный и довольно дорогой транзистор, но с ним можно получить большую мощность, при этом потребление может составлять около 20-40 ампер !!!

Контур намотан на венчик диаметром 4.5 см и состоит из 2х3 витков. Советую намотать сразу 6 витков, потом 3 витками снять лак на небольшом участке и он туда подводится, что будет отводом, питается от плюса мощности. В моем случае для обмотки контура использовался провод 1,5мм, но в идеале нужен провод 3-5мм, включается по такому же принципу.

Стабилизаторы на 12-15 вольт, желательно мощностью 1-2 ватта, все использовали резисторы по 0,5 ватта.

Обязательно нужны диоды

быстрые с обратным напряжением не менее 400 вольт, можно было поставить дешевые сверхбыстрые UF4007, в моем случае диоды серии Her305 — с обратным напряжением 400 вольт, с допустимым током 3 ампера, были использовал.

Увеличить мощность цепи означает увеличить ток в цепи. Чем больше емкость конденсатора С1, тем больше ток. В моем случае использовались пленки на 250 Вольт 6 штук 0,33МКФ, но количество конденсаторов в стандартном варианте рекомендуется 15-20 штук одинаковой емкости, напряжение конденсаторов 250-400 вольт.

Главный недостаток схемы — немыслимое количество тепловыделения на транзисторах, с моими, неплохими ключами пришлось охлаждать схему двумя кулерами, но даже они не успели нормально различать тепло, так что подумаю про водяное охлаждение…

Самодельный индуктор довольно быстро способен нагреть Болты стандарта М6, до желтого оттенка.

Котлы индукционного нагрева — это устройства, которые отличаются очень высоким КПД. Они позволяют значительно снизить затраты на электроэнергию по сравнению с традиционными устройствами, оснащенными Tanni.

Модели промышленного производства дорогие. Однако изготовить индукционный нагреватель своими руками сможет любой самодельный мастер, владеющий простым набором инструментов.Предлагаем ему в помощь подробное описание Принцип работы и сборки эффективного обогревателя.

Индукционный нагрев невозможен без использования трех основных элементов:

  • индуктора;
    • генератор
  • ;
  • нагревательный элемент.

Катушка индуктивности, обычно сделанная из медной проволоки, с ее помощью создает магнитное поле. Генератор переменного тока используется для получения высокочастотного потока из стандартной домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента используется металлический предмет, способный поглощать тепловую энергию под действием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который отлично подойдет для подогрева жидкого теплоносителя и.

Галерея изображений

Выводы и полезное видео по теме

Ролик №1. Обзор принципов индукционного нагрева:

Ролик №2. Интересный вариант Изготовление индукционного нагревателя:

Для установки индукционного нагревателя необходимо его не обязательно получать разрешение контролирующих органов, промышленные образцы таких устройств вполне безопасны, подходят как для частного дома, так и для обычной квартиры.Но владельцам самодельных агрегатов не стоит забывать о технике безопасности.

(PDF) Водонагреватель на магнитной индукции

Водонагреватель на магнитной индукции

Ordoñez Flores Rafael

Depto. de Ingeniería Eléctrica y Electrónica

Instituto Tecnológico de Apizaco

Apizaco, Tlax.

[email protected]

Рейес Кастильо Фабиола

Ingeniería Mecatrónica

Instituto Tecnológico de Apizaco

Apizaco, Tlax.

[email protected]

Карреньо Эрнандес Карлос

Ingeniería Mecatrónica

Instituto Tecnológico de Apizaco

Apizaco, Tlax.

[email protected]

Morales Caporal Роберто

Depto. de Posgrado e Investigación

Instituto Tecnológico de Apizaco

Apizaco, Tlax.

[email protected]

Martínez Hernández Haydée Patricia

Depto.de Ingeniería Eléctrica y Electrónica

Instituto Tecnológico de Apizaco

Apizaco, Tlax.

[email protected]

Реферат.

инженерных технологий реализовали ряд инноваций, которые отвечают и решают социальные, экономические

и экологические проблемы. Водонагреватель с магнитной индукцией

— это новое устройство, которое предлагается для нагрева воды в душе

, поскольку оно подчиняется чрезмерному расходу воды во время этого действия

, поэтому оно предполагает экономию воды и газа.Предложение

характеризуется его устойчивостью, воздействием на окружающую среду и экономикой

, которая может включать в себя другой социальный статус, удовлетворяющий

сегодняшним потребностям. Этот водонагреватель потребляет меньше электроэнергии на

, чем бойлер с сопротивлением, и в нем не накапливается горячая вода

, поэтому он потребляет меньше энергии, чем газовые котлы

, и, как следствие, экономит как энергию, так и энергию.

эконом.

Ключевые слова: индукционный нагрев, трансформатор тока, энергосбережение

.

I. ВВЕДЕНИЕ

В настоящее время научное и технологическое сообщество

обеспокоено такими фактами, как сжигание топлива, распространение нефти

, вырубка деревьев, неправильное использование воды, чрезмерное количество мусора

, среди любых других фактов, которые повлияли и

изменили окружающую среду, флору, фауну и миллион

здоровья людей.Ощутимым явлением является глобальное потепление на

планеты из-за высокого уровня выбросов CO2, метана и других продуктов на уровне

упомянутых факторов. Кроме того, это постоянно

забота об энергосбережении и других ресурсах, таких как вода,

, связанных с этим рабочим интересом.

Кратко анализируя потребление воды, говоря только о

домашнем использовании, есть неадекватное использование этого элемента,

например, полив сада, мойка автомобилей, прачечная и

ванных комнат, где было обнаружено большое количество растрата воды

во время душа; он также потребляется без разбора, в то время как

оставляет кран открытым и трубы протекают.Как следствие

этого, необходимо найти решения для решения этих

проблем, доступных для общества, а также экологических

дружественных

Потеря воды во время начала душа происходит из-за

вода не сразу становится горячей, Таким образом, индукционный нагрев

претендует на решение этой проблемы, а также

конкурирует с солнечными, электрическими (резистивными) и газовыми котлами

.

Магнитная индукция — это процесс, в котором магнитные поля

генерируют электрические поля.Когда электрическое поле

генерируется в материале проводника, нагрузка будет

, приложенная к силе, и электрический ток будет индуцирован

внутри проводника [1]. Водонагреватель состоит из катушки соленоида

, сердечником которой является труба, по которой течет вода;

магнитное поле, создаваемое катушкой, наводит на трубу большой ток

, в котором его рассеиваемая мощность подчиняется соотношению

p (t) = i (t) 2 R; поэтому вода нагревается сразу же, как только

соприкасается с горячей трубой.

Проектирование геометрии и пропорций будет

проанализировано; также исчисление катушки и выбор ферромагнитного материала

.

II. КОНСТРУКЦИЯ КОМПОНЕНТОВ

Анализ и конструкция обогревателя позволили получить

безопасное, дешевое, экономичное и эффективное устройство.

A. Основные понятия

1) Электрическое сопротивление: это свойство, которое некоторые тела

должны иметь против протекания электрического тока. В соответствии с этим значением свойства

материалы классифицируются на проводники,

полупроводники или изоляторы.Сопротивление проводника

зависит от его длины, площади и материала, из которого он был сделан

[2].

2) Катушка: также называемая индуктором, является пассивным компонентом электрической цепи

, которая состоит из изолирующего провода, имеющего форму пропеллера

.

Похожие записи

31.08.2023 0

Микросхема 358: datasheet на русском, применение, аналоги, назначение выводов

30.08.2023 0

Радиозвонок схема: ДВЕРНОЙ РАДИОЗВОНОК

29.08.2023 0

Электросхема ваз 2105 инжектор: Схема ВАЗ-2105 | 2 Схемы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
