Ir2151 схема включения. Устройство IR2151: схема включения и применение в электронных балластах

Как работает микросхема IR2151 в электронных балластах для люминесцентных ламп. Какие особенности имеет схема включения IR2151. Каковы преимущества использования IR2151 в электронных ПРА.

Принцип работы микросхемы IR2151

IR2151 — это специализированная микросхема, разработанная компанией International Rectifier для применения в электронных балластах люминесцентных ламп. Она выполняет функции драйвера для управления полумостовой схемой на MOSFET-транзисторах.

Основные функциональные блоки IR2151:

• Генератор прямоугольных импульсов (аналог таймера 555)
• Драйвер верхнего и нижнего плеча для управления MOSFET-транзисторами
• Схема защиты от сквозных токов с задержкой включения 1.25 мкс
• Схема запуска с низким током потребления

Генератор формирует прямоугольные импульсы с частотой 20-100 кГц, которые подаются на драйверы для попеременного открывания верхнего и нижнего MOSFET-транзисторов полумоста. Это обеспечивает преобразование постоянного напряжения в переменное высокой частоты для питания люминесцентной лампы.

Особенности схемы включения IR2151

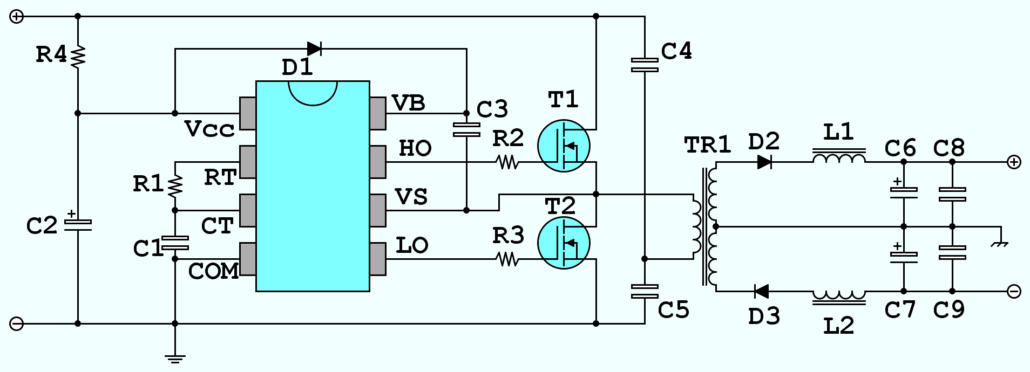

Типовая схема включения IR2151 в электронном балласте содержит следующие ключевые элементы:

• Диодный мост и фильтр для выпрямления сетевого напряжения
• Времязадающая RC-цепь для настройки частоты генератора
• Бутстрепный конденсатор и диод для питания верхнего драйвера
• Выходные MOSFET-транзисторы полумоста
• LC-контур с дросселем и конденсатором для формирования синусоидального тока лампы

Важно правильно выбрать номиналы времязадающей цепи для получения требуемой рабочей частоты балласта. Обычно она составляет 30-50 кГц. Также критично обеспечить надежное питание верхнего драйвера через бутстрепную цепь.

Преимущества применения IR2151 в электронных ПРА

Использование специализированной микросхемы IR2151 дает ряд преимуществ при разработке электронных пускорегулирующих аппаратов:

• Упрощение схемотехники балласта за счет интеграции нескольких функций в одном корпусе
• Повышение надежности благодаря встроенным защитным функциям
• Снижение количества внешних компонентов и габаритов устройства
• Возможность работы на высоких частотах для уменьшения размеров магнитных элементов
• Оптимизированное управление MOSFET-транзисторами с малыми коммутационными потерями

Это позволяет создавать компактные и эффективные электронные балласты для люминесцентных ламп различной мощности.

Альтернативные микросхемы для электронных балластов

Помимо IR2151 существуют и другие специализированные микросхемы для управления электронными балластами:

• IR2153 — улучшенная версия IR2151 со встроенным бутстрепным диодом
• L6574 — драйвер от STMicroelectronics с расширенными функциями защиты
• IR2520D — однокаскадный контроллер с интегрированными силовыми ключами
• IRS2158D — микросхема с диммированием и управлением по DALI

Выбор конкретной микросхемы зависит от требований к функциональности, стоимости и сложности разработки электронного балласта.

Расчет основных параметров балласта на IR2151

При проектировании электронного балласта с IR2151 необходимо рассчитать следующие ключевые параметры:

1. Частоту работы генератора: f = 1 / (0.693 * (R_T + R_P) * C_T)
2. Номинал бутстрепного конденсатора: C_BOOT = I_QBS * T_ON / ΔV_BS
3. Индуктивность дросселя балласта: L = V_LAMP² / (2π * f * P_LAMP)
4. Емкость разделительного конденсатора: C = I_LAMP / (2π * f * V_LAMP)

Правильный расчет этих параметров обеспечит стабильную работу балласта и оптимальный режим люминесцентной лампы.

Особенности монтажа и отладки схем с IR2151

При реализации электронного балласта на IR2151 следует учитывать некоторые нюансы:

• Использовать короткие соединения в высокочастотных цепях
• Обеспечить хороший теплоотвод для силовых MOSFET-транзисторов
• Применять снабберные RC-цепи для подавления паразитных колебаний
• Тщательно развязывать цепи питания керамическими конденсаторами
• Использовать осциллограф для контроля формы сигналов при отладке

Соблюдение этих рекомендаций позволит получить надежно работающий электронный балласт с минимальным уровнем электромагнитных помех.

Перспективы развития электронных балластов

Основные тенденции в развитии электронных пускорегулирующих аппаратов:

• Повышение энергоэффективности за счет применения резонансных схем
• Реализация диммирования и управления по цифровым интерфейсам
• Интеграция корректора коэффициента мощности для улучшения гармонического состава потребляемого тока
• Снижение уровня электромагнитных помех
• Применение GaN-транзисторов для повышения рабочей частоты и КПД

Эти усовершенствования позволят создавать более эффективные и функциональные электронные балласты для современных систем освещения.

Балласт для люминесцентной лампы на IR2151. Схема и описание

Главная » Свет » Балласт для люминесцентной лампы на IR2151. Схема и описание

04.08.201726.11.2013 admin

Categories Свет

Всем известны преимущества люминесцентной лампы над лампой накаливания. Это и продолжительный срок службы, который может превосходить на порядок, и более мощная светоотдача. Но у люминесцентной лампы есть одна особенность при подключении.

Ее нельзя напрямую подключать к электросети. Поскольку у данного вида источника света большое внутреннее сопротивление, то для ее включения (появление разряда) необходим высоковольтный импульс.

Поэтому для осуществления этого существуют специальные устройства «ПускоРегулирующие Аппараты» для запуска люминесцентных ламп, или как еще их называют балласт. Одной из разновидностей является электронное ПРА  (ЭПРА).

Описание балласта для люминесцентной лампы

Балласт для люминесцентной лампы на IR2151 приведенный в этой статье предназначен для подключения люминесцентной лампы типа Т12 или Т8 мощностью 40 Вт.

За основу взята специализированная микросхема IR2151. Балласт построен по схеме полумостового преобразователя имеющего среднюю точку, определенную конденсаторами C6 и C7.

Мост построенный на диодах VD1—VD4 выпрямляет входное напряжение электросети, которое затем сглаживается конденсаторами С6 и С7. Резистор R1 предназначен для уменьшения пускового тока. Генератор импульсов расположенный внутри микросхемы IR2151 аналогичен генератору имеющемуся в знаменитом таймере NE555.

Формула расчета частоты внутреннего генератора:

Формула расчета резонансной частоты:

Для большей эффективности работы балласта люминесцентной лампы необходимо чтобы частота внутреннего генератора и частота резонансная были примерно равны. При указанных на схеме номиналах деталей резонансная частота равна примерно 40 кГц.

Через элементы R2, С1 происходит питание микросхемы IR2151. Цепь из элементов R6, С5 является снаббером, который предупреждает отказ выходных каскадов IR2151 вследствие паразитных высокочастотных колебаний.

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

Детали балласта люминесцентной лампы

Электролитические конденсаторы типа К50-68, неполярные — К10-17б , К73-17. Минимальное напряжение конденсатора С5 должно быть не менее 400 В. Диод VD5 обязан быть типа ultra-fast рассчитанным на обратное напряжение не менее 400 В. Им могут быть следующие диоды: BYV26D, 11DF4, BYV26C, BYV26B, HER156, HER157, HER105, SF28, HER205, HER106, HER206, SF106. Микросхему IR2151 возможно заменить на  IR2153, IR2152, IR2155.

Возможна замена транзисторов:   КП728, КП726, IRF730, IRF740, IRF840, КП770Д, КП751А. Термистор R7 возможно поменять на В59339-А1801-Р20 или же на  В59339-А1501-Р20, B59320-J120-A20. Хотя иногда  данный термистор можно исключить из схемы. Для этого попробуйте запустить лампу без термистора. Если она включается уверенно, без многократных вспышек, то термистор можно не устанавливать.

Дроссель балласта люминесцентной лампы

• Первый вариант: феррит марки 2500НМС1 имеющий размер Ш 5х5 с зазором  0,2 мм.  Обмотка выполнена проводом ПЭВ-2 диаметром 0,2 мм и содержит 100 витков.
• Второй вариант: феррит марки 2000НМ имеющий размер Ш 6х6 с зазором  0,25 мм.  Обмотка выполнена проводом ПЭВ-2 диаметром 0,2 мм и содержит 135 витков.

Люминесцентные лампы можно питать не только от сети 220 вольт, но и от мощных стационарных источников питания, к примеру, питание люминесцентной лампы от 12 вольт.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Categories Свет Tags ЛДС

Отправить сообщение об ошибке.

Микросхемы драйверов для электронных балластов люминесцентных ламп (часть 1)

Люминесцентные лампы, которые, по старой привычке, иногда называют «лампами дневного света» (ЛДС), широко применяются более полувека, но только в последние 15—20 лет в схемах их управления (балластах) начали массово применять специализированные микросхемы (МС). Некоторые радиолюбители используют эти МС в своих конструкциях «не по назначению». Например, в интернете можно найти множество описаний миниатюрного индукционного паяльника на МС типа IR2153.



Об особенностях, схемах включения, корпусах и цоколевке или, как теперь говорят, распиновке наиболее распространенных микросхем драйверов для электронных балластов люминесцентных ламп и пойдет речь. С момента изобретения люминесцентной лампы на протяжении десятилетий для ее поджига и поддержания устойчивого свечения в основном использовали стартер и дроссель в качестве балласта. Первый бросающийся в глаза недостаток этого балласта — большие габариты и вес дросселя. Упрощенная (типовая) схема такого включения люминесцентной лампы показана на рис 1.



Объяснять работу этой схемы не будем. Все это можно найти в школьном учебнике физики. Единственное, что нужно вспомнить, — это назначение стартера. Стартер необходим для того, чтобы обеспечить два необходимых условия для поджига лампы в момент включения, пока она холодная и в ее баллоне практически нет свободных носителей заряда:

• получение тока через нити накала лампы;
• накопление энергии в сердечнике дросселя за счет протекания этого тока через дроссель.



В установившемся режиме дроссель-балласт ограничивает ток и напряжение на лампе. Долговечность люминесцентной лампы зависит не только от качества самой лампы, но и от качества стартера и правильно подобранной индуктивности дросселя. Лампа будет работать заметно меньше при недостаточной индуктивности дросселя, а также в том случае, если при включении она несколько раз «моргает», а включают лампу с этим дефектом достаточно часто. В технической литературе этот дефект называется по-спортивному: «Фальстарт». Еще один недостаток такого включения люминесцентной лампы — зто помаргивание с частотой 100 Гц («мерцание»). Большинство людей его не замечает, а оно повышает утомляемость нашего зрения.



Электронные балласты «заставляют» работать люминесцентные лампы на значительно более высоких частотах, при которых не происходит деионизации газа в баллоне, так как этот процесс имеет инерционность. Это значит, что лампа с электронным балластом работает без мерцаний.



До последнего времени схема включения люминесцентной лампы (рис.1) и ей подобные имели одно достоинство — небольшую себестоимость. Так как цены на специализированные микросхемы для электронных балластов снижаются, а себестоимость моточных изделий возрастает, то говорить о перспективности применения низкочастотных дросселей в качестве балласта не приходиться. Справедливости ради, следует отметить, что даже самый современный электронный балласт не обходится без балластного дросселя. Правда, это высокочастотный балласт, рассчитанный на рабочие частоты приблизительно 12…50 кГц и выше, а это значит, что индуктивность, габариты и цена такого дросселя невелики.



Первые схемы электронных балластов представляли собой импульсные преобразователи напряжения, построенные на блокинг-генераторах. Эти схемы для нас неинтересны, так как тоже уходят в прошлое. Одним из первых и самым, пожалуй, популярным производителем микросхем (МС) для электронных балластов является фирма

International Rectifier. Есть и другие производители, такие, как Unitrode, ST-Microelectronics и Motorola. Первое поколение микросхем, широко применяемых в электронных балластах, — это серия шестивыводных микросхем IR2151-IR2155 фирмы International Rectifierи их аналоги L6569, L6571 (ST-Microelectronics) и MC2151 (Motorola). Эти микросхемы рассчитаны на управление полумостовой схемой на высоковольтных МДП-транзисторах с n-каналом. Например, IRF720 или IRF730.



Рис.1



Наиболее распространены МС драйверов для электронных балластов IR2151-IR2155 и их функциональные аналоги L6569, L6571 (ST-Microelectronics) и MC2151 (Motorola). Функциональная схема МС IR2151-IR2155 фирмы International Rectifierпоказана на рис.2.



Рис.2



Левая часть микросхемы (по функциональной схеме) представляет собой генератор – полный аналог популярного таймера 555, который известен отечественным специалистам как микросхема КР1006ВИ1, а правая – это и есть драйвер управления высоковольтными МДП-транзисторами. Эти МС изготавливаются в корпусах PDIP-8 и SO8 (SOIC-8). Обозначение и назначение выводовэтих микросхем приведено в табл.1

Таблица 1

№	IR	ST-Microelectronics	Назначение
1	VCC	VS	Напряжение питания (нижнего драйвера)
2	RT	RF	Резистор времязадающей цепи
3	CT	CF	Конденсатор времязадающей цепи
4	COM	GND	Корпус (общий вывод нижнего драйвера)
5	LO	LVG	Вывод нижнего драйвера
6	VS	OUT	Общий вывод верхнего драйвера
7	HO	HVG	Вывод верхнего драйвера
8	VB	BOOT	«Плавающее» напряжение питания верхнего драйвера. Получено с помощью схемы вольтодобавки



Принципиальная схема балласта на микросхемах IR2151-IR2155 и их аналогах показана на рис.3.



Назначение деталей этой схемы следующее:

• C1L1C2 – цепь помехозащиты
• D1-D4 – мостовой диодный выпрямитель
• R1 – резистор, ограничивающий ток моста в момент поджига лампы
• C3 – накопительный конденсатор фильтра питания
• C4R2 – фильтр низковольтного напряжения питания
• R3C5 — времязадаюшая цепь
• R4, R5 — ограничивающие резисторы в цепи затворов выходных транзисторов
• D5C6 — цепь вольтодобавки
• R6C8 — RC-цепь, увеличивающая время переключения, за счет чего происходит защита от защелкивания, т.е. от срабатывания паразитного тиристора, который образуется в МДП-структурах при изготовлении
• C7 — разделительный конденсатор
• L2 — дроссель высокочастного балласта
• C9 и позистор RV1 — схема поджига (вместо стартера)

Вспомним, что транзисторы в двухтактной схеме работают поочередно. Причем если один транзистор открыт, то другой должен быть заперт В противном случае, когда оба транзистора откроются одновременно, они будут пробиты, так называемым, сквозным током. Для предотвращения этого явления в МС предусмотрена специальная задержка открывающих сигналов на затворах выходных транзисторов на 1,25 мкс. Эта задержка в англоязычной литературе называется DEAD TIME.

Рис.3



Разберемся. как работает цепь «вольтодобавки» (бустрепная цепь). Когда верхний транзистор Q1 (рис.3) заперт, а нижний Q2 открыт, конденсатор «вольтодобавки» С6 заряжается через диод D5 от источника VСС. Когда транзистор Q1 откроется, а нижний Q2 закроется, то верхний драйвер микросхемы будет питаться повышенным напряжением с конденсатора С6. Следует заметить. что микросхемы L6569, IR2153D и IR21531D имеют встроенный внутрь бустрепный диод,



Усовершенствованные микросхемы драйверов для электронных балластов



Микросхемы IR2151, IR2152 и их аналоги считаются несколько устаревшими. Производитель рекомендует применять IR2153 (IR21531) и IR2154 (IR21541) вместо IR2151 и IR2152. Есть и более интересные решения.

Было бы логично объединить в одной микросхеме драйвер IR2151 или ему подобный с выходными высоковольтными МДП-транзисторами. Это сделано в гибридных микросхемах серии IR51xxxx. В этой серии несколько микросхем: IR51h314, IR51h324, IR51H737, IR51h410, IR51h420, IR51h520.

Первые три МС малоинтересны отечественному специалисту, так как рассчитаны на работу от сети 110 В. Основные параметры остальных МС приведены в табл.2

МС серии IR51xxxx изготавливаются в пластиковом девятиштырьковом корпусе с выводами с одной стороны SIP-9, в котором не установлены выводы 5 и 8.

Сокращенное обозначение и назначение выводов МС этой серии сгруппировано в табл.3, принципиальная схема электронного балласта на одной из этих микросхем показана на рис.4, а назначение и номиналы деталей этой схемы для люминесцентных ламп разной мощности — в табп. 4.





Через диоды D6. D7, включенные встречно-параллельно и соединенные последовательно с дросселем L1‚ протекает ток люминесцентной лампы, который создает на этих диодах, как на стабисторах, ограниченное по амплитуде переменное падение напряжения. Оно приложено через С6 к выводу 3 микросхемы. что синхронизирует работу внутреннего генератора микросхемы в разных режимах, частота и фаза его, в некоторой степени, определяется параметрами контура С5L1. Это повышает надежность зажигания лампы и стабильность ее работы в разных режимах, а также при старении лампы и позволяет устанавливать в схему детали с большим разбросом номиналов. Все это позволяет создавать на базе микросхем серии IR51xxxx надежные малогабаритные электронные балласты для питания люминесцентных ламп.

Следует отметить, что микросхемы IR51HDxxx имеют встроенный внутрь бустрепный диод. При применении этих микросхем диод D5 можно не устанавливать.

Кроме того, фирма International Rectifier производит микросхемы серии IR53xxxx, которые рекомендуются для установки в новые изделия вместо IR51xxxx. Микросхемы этой серии содержат в себе драйвер типа IR2153 с выходным полумостом на высоковольтных МДП-транзисторах.



Таблица 4



Другое направление развития микросхем для электронных балластов — это улучшение качественных показателей и долговечности работы люминесцентных ламп.



Электронные балласты. как и импульсные источники питании, создают в питающей сети повышенный уровень высокочастотных помех. Поскольку стандарты МЭК ІЕС 555-2 и более поздний ІЕС 1000-3-2 жестко регламентируют уровень высших гармоник потребляемого пока из сети, разработчик вынужден применять специальные меры для его уменьшения. Простейшая из них хорошо известна — это использование помехозащищающих целей на сетевом входе (рис.3). В некоторых случаях для выполнения требований стандарта ІЕС1000-3-2 применяют специальное устройство, которое называют корректором коэффициента мощности.



Корректор коэффициента мощности устанавливают между выходом выпрямительного моста и накопительным конденсатором на входе фильтра питания. Наличие хорошего активного корректора и сетевого фильтра может обеспечить повышение коэффициента мощности со значения 0,6—0‚7 практически до единицы.



Для большинства применений электронный балласт выдает в нагрузку постоянную мощность, но существуют балласты с управляемой выходной мощностью на лампе Их называют диммерами, а сам процесс изменения мощности люминесцентной лампы — диммингом. Об этом пойдет речь во второй части статьи.



Компания СЭА с 1990 года осуществляет оптовые поставки на рынок Украины электронных компонентов для промышленных предприятий. В программу поставок входят как пассивные компоненты (резисторы, конденсаторы, индуктивности, варисторы, кварцевые резонаторы, разрядники, разъемы, предохранители, коммутационные изделия) так и активные компоненты (микросхемы, транзисторы, диоды, диодные мосты, светодиоды, жидкокристаллические индикаторы, оптоприборы, предохранители, датчики). Наша фирма осуществляет поставки как от крупных мировых дистрибьюторов электронных компонентов  так и напрямую от производителей.



Пассивные электронные компоненты



Поставки пассивных электронных компонентов осуществляются напрямую с заводов таких производителей как:

Vishay,  Royal Electronic Factory Co., Ltd, Arcol, Hitano Enterprise Corp., Epcos AG., Samsung  Electro-Mechanics., Caliber, Chequers Electronics, Molex, Nenshi, Micrometals, NIC, Hitachi AIC, Fuzetec, Barons, Epcos.



От мировых дистрибьюторов электронных компонентов поставляем продукцию таких производителей как:

Jamicon, Murata, Panasonic, ATC, ATE,  NIC, TDK, ACP, Teapo, Filtran, ATC Ceramics, Bourns, Littelfuse, ATE Electronics, Tyco Electronics,; Yageo, Barons, Ferroxcube.



Активные электронные компоненты



Программа поставок активных электронных компонентов включает в себя прямые поставки от таких производителей как:  ST Microelectronics, Vishay Semiconductor,  IXIS, Kingbright, Winstar, Bolimin, Actel, Texas Instruments TI, Lucky Light.



От мировых дистрибьюторов электронных компонентов поставляем продукцию таких производителей как:

Intel, NXP Semiconductor, Allegro MicroSystems, International Rectifier, ON Semiconductor, Altera, AMD, Samsung, Analog Devices, Knowles, Semikron, Atmel, Linear Technologies, Sharp Microelectronics, Avago Technologies, MATSUO ELECTRIC Taiwan Semiconductor , Toshiba, Cypress.









Получить более подробную информацию об активных и пассивных электронных компонентах и о том, как купить активные и пассивные электронные компоненты и радиодетали в Киеве и Украине, Вы можете по телефону: +38 (044) 330-00-88 или по e-mail: [email protected].

с 12 В до 220 В 60 Гц 500 Вт инвертор с использованием IR2153D с PCB

Рис. 1 -12 В до 220 В 60 Гц 500 Вт с использованием IR2153D с PCB

6669
9
9
9
669
669
9
9
9
9
9
9
9
9. дома устали с работы, готовы ко сну, и вдруг отключили электричество? Да, друзья мои, это момент, которого мы не хотим, но мы знаем, что это происходит.

В такие моменты лучше всего иметь что-то, что может решить проблему с отключением электроэнергии… Здесь мы представляем простую схему, которую легко собрать и которая очень дешева.

Я представляю вам простую схему для сборки, целью которой является именно обеспечение переменного тока питанием для питания вентилятора, освещения и некоторого электронного оборудования с 12-вольтовой батареей .

Интегральная схема IR2153D

IR2153D представляет собой улучшенную версию популярных драйверов затворов IR2155 и IR2151 IC и включает драйвер затвора с высоким напряжением, аналогичный драйверу затвора с высоким напряжением. стандарт КМОП 555 Таймер.

Микросхема IR2153D обладает большей функциональностью и проще в использовании, чем предыдущие микросхемы . Функция отключения была встроена в вывод CT , так что оба выхода драйвера затвора могут быть отключены с помощью управляющего сигнала низкого напряжения.

Кроме того, ширина выходного импульса драйвера затвора остается неизменной после достижения порога блокировки при пониженном напряжении на VCC , что обеспечивает более стабильный профиль частоты в зависимости от времени при запуске.

Значительно улучшена помехоустойчивость как за счет снижения пикового значения di/dt драйверов затвора, так и за счет увеличения гистерезиса блокировки при пониженном напряжении до 1 В .

Наконец, особое внимание было уделено максимальному повышению устойчивости устройства к защелкам и обеспечению комплексной защиты ESD на всех контактах.

Особенности

• Встроенный полумостовой драйвер затвора 600 В
• Зажим стабилитрона 15,6 В на Vcc
• Запуск в режиме микромощности
• Жесткий контроль начального времени простоя
• Время простоя при низком температурном коэффициенте
• Функция отключения (1/6 Vcc) на выводе CT
• Увеличенный гистерезис блокировки при пониженном напряжении (1 В) ширина импульса при запуске
• Уменьшенный драйвер затвора di/dt для лучшей помехоустойчивости
• Нижний выходной сигнал в фазе с RT
• Внутренний 50 нс (тип. ) бутстрепный диод (IR2153D)
• Превосходная устойчивость к защелке на всех входах и выходах
• Защита от электростатического разряда на всех проводах
• Также доступны БЕССВИНЦОВЫЕ

Работающие цепи

В рис. простым и прямым способом, при подаче питания на схему IR2153D IC начинает работать и запускает прямоугольную волну в GATE s выходных MOSFET s транзисторов.

Рис. 2 — Схематическая цепь с 12 В до 220 В 60 Гц 500W Инвертор с использованием IR2153D с PCB

Этот триггер выполняется на цикле, когда выпуск HO , PIN -пин 70023. HIGH , а MOSFET s активированы, в следующем цикле работы, HO выход выключен , а LO выход активирован, то есть контакт 5 установлен на HIGH , и этот цикл повторяется.

Вызывает колебание во вторичной обмотке трансформатора, генерируя магнитное поле, которое передается на первичную обмотку трансформатора, являющуюся выходом, таким образом создавая выходное напряжение 110 В или b на частоте 50 Гц или 60Hz , эта частота регулируется в подстроечном потенциометре.

Трансформатор

Трансформатор сетевой с вторичными обмотками 10В по центру ленты и должна иметь мощность в соответствии с потребляемой мощностью или нагрузкой, которую вы будете использовать.

Источник питания — безопасное напряжение

Источник питания должен иметь достаточный ток для обеспечения потребляемой цепи. Напряжение питания должно находиться в диапазоне 9 — 14 В .

Если напряжение питания упадет слишком низко и упадет ниже 9В , цепь IR2153D отключится, предотвратив повреждение батареи или группы батарей, или цепи инвертора.

Эффективность и энергопотребление

Аккумулятор или блок аккумуляторов должен обеспечивать достаточно высокий ток, в соответствии с потреблением вашего устройства, например, для 100 Вт потребления инвертора необходимо учитывать аккумулятор, обеспечивающий эту мощность.

Учитывая, что средний КПД данного оборудования составляет примерно 80% , будем считать, что при среднем потреблении 100Вт будем использовать для этого базовый счет:

Мощность в Вт нагрузки * 1,2 ( 20% Потеря эффективности ) = мощность в Вт из инвертора

SO:

100 Вт из нагрузки x 1,2 = 120W

9007 7W нагрузки x 1,2 = 120W

777777777777 7w от нагрузки x 1,2 = 120W

9007 9007 9007 900 Вт. Итак, давайте теперь воспользуемся законом Ома, чтобы сформулировать наш счет:

• Общая формула:
• P = V * I

осталось:

• I = P / V
• I = 120 / 12
• I = 10 А

Для нагрузки 100 Вт потребление будет равно 203 10А в час.

Список компонентов

• Полупроводники
• U1 ………. IR2153D Интегрированная цепь
• Q1 до Q6 . ..
• R1 ……….. 47 кОм ( желтый, фиолетовый, оранжевый, золотой )
• RP1 ……… 10 кОм тримпот

• Конденсатор
• C1 ………. 47 нФ Керамический конденсатор
• C2 …… …. Керамический конденсатор 100 нФ
• C3 ………. 4,700 мкФ / 35 В Электролитический конденсатор
• Разное
• F1 ………. 20 А — 250 В пайка Предохранитель
• P1 ………. 2-контактные клеммы для пайки печатных плат
• P2 ………. 3-контактные клеммы для пайки печатных плат
• Другое …. Печатная плата, радиатор, провода и т. д.

Печатная плата

В рис. 3 мы предоставляем печатную плату , файлы PDF и PNG. Эти файлы доступны для бесплатного скачивания , на МЕГА сервере , по прямой ссылке, без обхода.

Все для облегчения более оптимизированной сборки дома или в компании, которая печатает платы. Вы можете скачать файлы в опции «Загрузить» ниже.
