Микросхема К174УН7: основные характеристики и применение

Микросхема К174УН7 представляет собой интегральный усилитель мощности звуковой частоты, разработанный в СССР. Основные характеристики микросхемы:

• Номинальная выходная мощность: 4,5 Вт на нагрузке 4 Ом
• Напряжение питания: 12-18 В
• Коэффициент гармоник: до 10% при максимальной мощности
• Полоса рабочих частот: 40 Гц — 20 кГц
• Входное сопротивление: 50 кОм

К174УН7 широко применялась в бытовой радиоаппаратуре советского производства — телевизорах, радиоприемниках, магнитофонах. Благодаря простоте схемы включения и доступности, эта микросхема также была популярна среди радиолюбителей для создания самодельных усилителей звука.

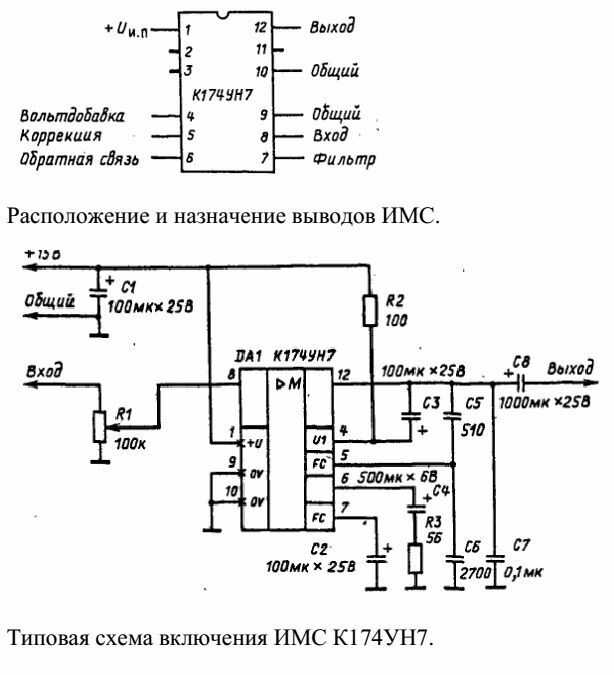

Типовая схема включения усилителя на К174УН7

Рассмотрим типовую схему включения усилителя на микросхеме К174УН7:

[Здесь должна быть схема усилителя]

Основные элементы схемы:

• С1, R1 — входная цепь
• R2, R3, C2 — цепь отрицательной обратной связи
• C3 — разделительный конденсатор по выходу
• C4, R4 — фильтр в цепи питания
• Динамическая головка 4 Ом подключается между выводами 5 и 12

Какие функции выполняют основные элементы схемы? C1 и R1 образуют входную цепь, ограничивающую полосу частот сверху. R2, R3 и C2 формируют цепь отрицательной обратной связи, стабилизирующую работу усилителя. C3 убирает постоянную составляющую с выхода. C4 и R4 фильтруют напряжение питания.

Преимущества и недостатки усилителя на К174УН7

Усилитель на микросхеме К174УН7 имеет ряд достоинств и недостатков:

Преимущества:

• Простота схемы включения
• Малое количество внешних компонентов
• Низкая стоимость и доступность микросхемы
• Возможность работы от низковольтного питания
• Компактные размеры

Недостатки:

• Высокий уровень нелинейных искажений (до 10%)
• Ограниченная выходная мощность
• Узкая полоса рабочих частот
• Чувствительность к перегрузкам
• Низкое качество звучания по современным меркам

Как можно улучшить характеристики усилителя на К174УН7? Основные пути — это введение глубокой отрицательной обратной связи, добавление предварительного каскада усиления, применение более качественных пассивных компонентов.

Модификации схемы для улучшения параметров

Рассмотрим несколько способов модификации типовой схемы усилителя на К174УН7 для улучшения его характеристик:

1. Введение глубокой ООС

Увеличение глубины отрицательной обратной связи позволяет снизить коэффициент нелинейных искажений. Для этого можно уменьшить номинал резистора R3 до 100-200 Ом и увеличить емкость конденсатора C2 до 100-220 мкФ.

2. Добавление предварительного каскада

Введение дополнительного каскада усиления на дискретном транзисторе перед микросхемой позволяет снизить коэффициент гармоник до 0,1-0,2% и расширить полосу рабочих частот.

3. Применение качественных компонентов

Использование высококачественных пленочных конденсаторов в цепях обратной связи и блокировки питания, а также прецизионных резисторов позволяет улучшить звучание усилителя.

4. Двухтактное включение

Применение двух микросхем К174УН7 в двухтактном (мостовом) включении позволяет повысить выходную мощность до 15-20 Вт.

Альтернативные схемы усилителей на К174УН7

Помимо типовой схемы включения, существует ряд альтернативных схем усилителей на базе К174УН7, предложенных радиолюбителями:

Схема Атаева

Одна из популярных модификаций — схема Атаева. Ее особенности:

• Введение предварительного каскада на полевом транзисторе
• Применение глубокой частотнозависимой ООС
• Снижение коэффициента гармоник до 0,1-0,2%
• Расширение полосы частот до 20 Гц — 100 кГц

Схема Жаронкина

Другой вариант улучшенного усилителя на К174УН7 — схема Жаронкина. Ее отличия:

• Предварительный каскад на биполярном транзисторе
• Специальная цепь коррекции АЧХ
• Коэффициент гармоник 0,07% на частоте 1 кГц
• Отношение сигнал/шум 79 дБ

Сравнение К174УН7 с современными аналогами

Как К174УН7 соотносится с современными интегральными усилителями? Сравним ее характеристики с популярной микросхемой TDA2030:

Параметр	К174УН7	TDA2030
Выходная мощность	4,5 Вт	14 Вт
Коэффициент гармоник	До 10%	0,5%
Полоса частот	40 Гц — 20 кГц	20 Гц — 100 кГц
Напряжение питания	12-18 В	12-28 В

Как видим, современные микросхемы имеют значительно лучшие параметры. Однако К174УН7 по-прежнему может использоваться в простых низкобюджетных проектах.

Практические рекомендации по сборке усилителя на К174УН7

При самостоятельной сборке усилителя на К174УН7 следует учитывать ряд моментов:

1. Используйте качественный стабилизированный источник питания
2. Обеспечьте хороший теплоотвод для микросхемы
3. Применяйте короткие соединения между компонентами
4. Тщательно развяжите цепи питания конденсаторами
5. Используйте качественные пленочные и электролитические конденсаторы

Какие еще рекомендации важны? Необходимо правильно подобрать номиналы элементов цепи ООС для обеспечения стабильной работы. Также стоит обратить внимание на качество монтажа и пайки.

Применение К174УН7 в современных проектах

Несмотря на то, что К174УН7 разработана много лет назад, она по-прежнему находит применение в некоторых областях:

• Простые бюджетные усилители для начинающих радиолюбителей
• Учебные проекты по электронике
• Ремонт старой советской бытовой техники
• Создание компактных усилителей для портативных устройств
• Простые системы оповещения и трансляции

В каких еще проектах может использоваться К174УН7? Эта микросхема подходит для создания недорогих активных акустических систем, усилителей для наушников, а также в качестве выходного каскада в радиоприемниках.

Схема усилителя на 174ун7

Непрерывно расширяющийся ассортимент специализированных микросхем, казалось бы, должен ограничить творчество радиолюбителей. Действительно, такие микросхемы обычно ориентированы их разработчиками на решение в радиоэлектронной аппаратуре одной конкретной задачи или, в лучшем случае, узкого круга задач. Вот почему радиолюбителям и радиоконструкторам вроде бы остаются лишь творческие «игры в кубики» — комбинировать узлы на микросхемах, собранные по типовым схемам включения. Однако дух рубрики «Радиолюбитель ставит эксперимент», которая когда-то более или менее регулярно появлялась на страницах нашего журнала, не умирает в сердцах наших читателей. Свидетельство тому — публикуемая здесь статья В.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Микросхема К174УН7 описание с параметрами и схемами включения — даташит datasheet
• К174УН7 — усилитель мощности звуковой частоты
• Улучшаем старый добрый УНЧ
• Усилитель на К174УН7
• Усилитель на К174УН7 4.5Вт
• Усилитель на К174УН7
• Новые схемы 3

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить усилитель с телевизора на микросхеме К174УН7

Микросхема К174УН7 описание с параметрами и схемами включения — даташит datasheet

Микросхема КУН7 представляет собой усилитель мощности низкой частоты с номинальной выходной мощностью 4,5 Вт на нагрузке 4 Ом. Предназначена для применения в трактах НЧ бытовой радиоаппаратуры. Сплошной линией показана типовая зависимость. Принципиальная схема мостового усилителя мощности низкой частоты на двух микросхемах КУН7.

Принципиальная схема генератора стирания и подмагничивания для магнитофона на микросхеме КУН7. Скажите, на типовой схеме включения 6 ножки микросхемы имеет значение последовательность элементов? C2 и R3. Виктор, не имеет значения, если нужно то можете поменять их местами, главное соблюдать полярность подключения электролитического конденсатора.

Почему-то не указан максимльный ток потребеления микросхемы. Ток в нагрузке, то есть выходная мощность не дает представления, каким источником питания нужно запитывать микросхему. Например, у меня есть выпрямитель, который выдает ток 1 ампер при 15в без пульсаций. Если я беру от блока 2 ампера, тогда появляется «пила». Вот и спрашивается, какой ток потребляет микросхема в режиме номинальной мощности и в режиме максимально-допустимой мощности, чтобы от этих параметров строить блок питания.

Про мостовую схему писали, что если разница между выходами микросхем меньше 50 мв, тогда конденсаторы С6 и С9 можно исключить.

Оптимальное питающее напряжение для микросхемы можно выбрать в пределах В, при этом выходной ток источника питания желательно чтобы был не менее ,5А для каждого канала данные экспериментальные. Собирали когда-то такой усилитель, для двух каналов был изготовлен выпрямитель на 12В и 2А, сглаживающие конденсаторы мкФ — оказалось вполне достаточно.

Ножки 2 и 3 не используются, и никуда не подсоединяются? Что за функции выводов вольтодобавки и коррекции? Первый раз принимаюсь за микросхемы. Ножки 2 и 3 микросхемы КУН7 не используются и соответственно никуда не подключаются. Схема вольтдобавки нужна для улучшенной раскачки выходного каскада, она позволит увеличить амплитуду сигнала на выходе УНЧ, за счет этого возрастет выходная мощность усилителя.

Вот это «Ножки 2 и 3 микросхемы КУН7 не используются и соответственно никуда не подключаются. Схема вольтдобавки нужна для улучшенной раскачки выходного каскада, она позволит увеличить амплитуду сигнала на выходе УНЧ, за счет этого возрастет выходная мощность усилителя» мне и нужно.

А коррекция нужна по низким НЧ и высоким ВЧ частотам. НЧ-коррекция нужна для реализации сабвуферного усилителя, ВЧ-коррекция нужна для расширения полосы эффективно воспроизводимых частот в сторону увеличения до, скажем, 25 кГц включительно.

В первом случае нужно мостовое соединение умощненных см. Насколько помню, при умощнении микросхемы МС вольтодобавка не нужна. Насчет коррекции — не знаю. Ссылаюсь на sspt-internat. В детстве собирал эту схему, тут указана схема Борисова из книги «Начинающий радиолюбитель» — работала без проблем.

Вот спустя 20 лет собрал снова на печатке купил или 15 10 за микру руб, ваше копейки, подключился Использую для компа, цена вопроса меньше р теперь пользуясь и наслождаюсь классикой. Хороший усилитель за копейки и настольгия , бп не вщкт цены все уже было в наличии. Собирайте на здоровье!!!!

Pavel, меня заитересовала. Мне понадобилось собрать пару простеньких УНЧ для занятий с детьми. А у меня осталась горсть этих микросхем еще с тех времен. Что можно еще проще придумать? Сейчас куча УНЧ-ков от старосоветских телевизоров. Беру пару готовых плат. Вставляю в какие- нибудь простенькие старосоветские — же колонки, и вуаля. Активные колонки для гаража, дачи, беседки в частном доме, мастерской да куда угодно готовы. Сделал уже с десяток таких комплектов себе и друзьям.

Все счастливы Меня интересует следующий вопрос: можно ли собрать универсальный усилитель для магнитофона см. Микросхема КУН7 описание, параметры, схемы включения даташит datasheet Микросхема КУН7 представляет собой усилитель мощности низкой частоты с номинальной выходной мощностью 4,5 Вт на нагрузке 4 Ом. Корпус типа Масса не более 2 и 2,5 г соответственно.

Принципиальная схема микросхемы КУН7. Максимальное амплитудное значение входного напряжения — 2 В. Максимальное амплитудное значение тока в нагрузке — 1,8 А. Амплитудно-частотная характеристика. Зависимость коэффициента гармоник от выходной мощности для микросхемы КУН7. Зависимость коэффициента гармоник от частоты для микросхемы КУН7. Схемы включения Рис. Типовая схема включения микросхемы КУН7. Филин С. Снижение искажений в усилителях мощности на ИМС.

Назаров В. Два усилителя на микросхемах. Интегральные схемы серии К Каталог.

К174УН7 — усилитель мощности звуковой частоты

Наверняка, вы не раз разбирая старый цветной телевизор, находили загадочную микросхему, под радиатором небольшим, промаркированную КУН7. Это набольшей усилитель мощности звуковых частот советского производства. Применялась в советских радиоприемниках, телевизорах и другой аппаратуре. Приходилось и мне с ней работать. Так сказать ради спортивного интереса. Собирал я тогда довольно много таких простеньких усилителей. Тем более что полно было стареньких СССР деталей.

Мы с вами рассмотрели множество конструкций усилителей и я заметил, что мы забыли о главном. Старый добрый УНЧ на микросхеме КУН7.

Улучшаем старый добрый УНЧ

На рис. Он способен обеспечить номинальную мощность до 1 Вт При сопротивлении нагрузки 4 Ом. При нагрузке 8 Ом номинальная выходная мощность достигает 0,6 Вт. Чувствительность усилителя 15…30 мВ. Как видно из схемы, данный усилитель содержит значительно больше навесных деталей, чем предыдущий, что связано с необходимостью коррекции режима работы усилителя с этой микросхемой. Повышение выходной мощности до 1 Вт требует более точной установки режима оконечных транзисторов усилителя по постоянному току. Этого добиваются подборкой резистора R4.

Усилитель на К174УН7

Загрузок: В основном этот усилитель выполнен по стандартной схеме, но нагрузка у. Описание, параметры и схемы включения микросхемы КУН7, что. Улучшение параметров усилителя на КУН7.

Управлять электровелосипедом теперь будет ваш пульс.

Усилитель на К174УН7 4.5Вт

При нагрузках 8 или 16 Ом емкость конденсатора должна быть или … мкФ соответственно Корпус типа Микросхема представляет собой усилитель мощности звуковой частоты с выходной мощностью 4,5 Вт. Предназначена для работы в телевизионной аппаратуре. Содержит 41 интегральный элемент. Корпус типа

Усилитель на К174УН7

Другие, напротив, отзывались об этой микросхеме хоть и с ностальгией, но по доброму. И было одно высказывание довольно любопытное — утверждалось что звук у этой микросхемы очень достойный, и она запросто сможет «сделать» огромное количество импортных микросхем. На нашем форуме также периодически задаются вопросы об этой микросхеме. И хотя каждый радиолюбитель, заставший СССР прекрасно знает эту микросхему, споры эти не утихают. Но, звук этой микросхемы я не слышал уже лет 10, поэтому решил вспомнить молодость и собрать этот усилитель, чтобы хотябы для себя поставить точку в этом вопросе.

Схема Атаева для УНЧ на TBAAS (КУН7) но как я заметил по обсуждению усилителей на КУН7 не популярна у.

Новые схемы 3

Микросхема серии , на базе которой можно смонтировать законченный усилитель ЗЧ для монофонического электрофона или тракт звуковой частоты радиовещательного приемника, предназначена для телевизионных приемников. В ее монокристалле кремния, заключенном в пластмассовый корпус размерами мм, работает 16 транзисторов разных структур, 5 диодов и 16 резисторов, которые вместе с внешними деталями, подключаемыми к микросхеме при монтаже, образуют несколько каскадов предварительного усиления сигнала и двухтактный усилитель мощности. Транзисторы каскада усиления мощности имеют тепловой контакт с металлической пластиной, выступающей из корпуса. Она выполняет функцию небольшого радиатора, отводящего тепло от транзисторов.

Это один из самых простых вариантов усилителя мощности низкой частоты с использованием микросхемы КУН7. Выходная мощность 4,5 Вт. Нагрузку выдерживает до 4 Ом. Микросхема советская, но найти её не проблема. Их полно в транзисторных телевизорах. Микросхему следует установить на небольшой радиатор Во всех платах они идут с радиаторами, так что это тоже не проблема.

Вы вошли как гость, рекомендуем Вам авторизироваться либо пройти процесс регистрации.

Непрерывно расширяющийся ассортимент специализированных микросхем, казалось бы, должен ограничить творчество радиолюбителей. Действительно, такие микросхемы обычно ориентированы их разработчиками на решение в радиоэлектронной аппаратуре одной конкретной задачи или, в лучшем случае, узкого круга задач. Вот почему радиолюбителям и радиоконструкторам вроде бы остаются лишь творческие «игры в кубики» — комбинировать узлы на микросхемах, собранные по типовым схемам включения. Однако дух рубрики «Радиолюбитель ставит эксперимент», которая когда-то более или менее регулярно появлялась на страницах нашего журнала, не умирает в сердцах наших читателей. Свидетельство тому — публикуемая здесь статья В.

Мы с вами рассмотрели множество конструкций усилителей и я заметил, что мы забыли о главном. Изначально, когда только начал делать усилители, мне данная микросхема не нравилась и причины у меня были серьезные. Во первых — микросхема очень чувствительна к напряжению и току, во вторых — качество звучания не очень хорошее, в третьих — слабая выходная мощность и достаточно сложная схематика.

Радиотехника U-101

В настоящее время по-прежнему остро стоит проблема миниатюризации звуковоспроизводящей аппаратуры при одновременном улучшении ее технических характеристик. Один из путей ее решения — широкое внедрение интегральных микросхем ( ИС ). К сожале­нию, не всегда их применение гарантирует высокое качество. Например, усилители мощности, построенные на основе ИС К174УН7 [1] имеют сравнительно высокий (до 10 % при выходной мощности 4,5 Вт) коэффициент гармоник. В разное время радиолюбителя­ми предлагались схемные решения [2, 3], позволяющие снизить искажения до 1…2 %, однако этого недостаточно для высококачественных усилителей 34.
Автору статьи удалось довести этот параметр до 0,07…0,08 % на частоте 1000 Гц [4]. Снижение искажений достигнуто введением дополнительного усилительного каскада и цепи. ООС (см. рисунок). Напряжение ООС снимается с делителя, образованного резистором R10 (нижнее плечо) и резистором сопротивлением 4…6 кОм (верхнее плечо), находящимся внутри ИС и включенным между выводами 6 и 12.

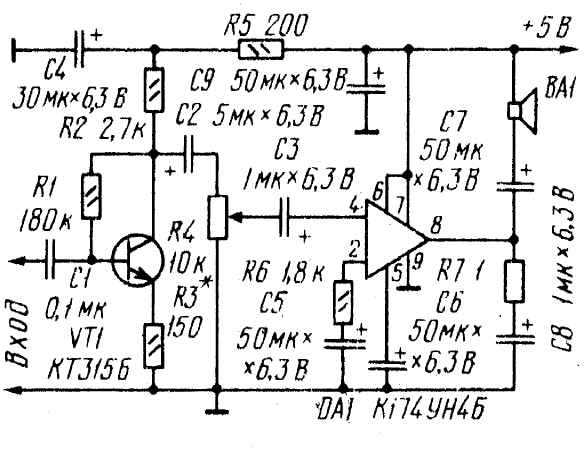

Рис. 1. Схема усилителя

Дополнительный усилительный каскад позволяет снизить искажения, вносимые ИС. поскольку дает возможность противление резистора R10. Неизбежное снижение коэффициента усиления ИС компенсируется дополнительным каскадом усиления.

Дальнейшее снижение нелинейных искажений достигнуто включением цепи ООС (конденсатора С8) между выводом 6 ИС и точкой соединения резисторов R4, R5 коллекторной нагрузки транзистора VТ1. При этом сам транзистор оказывается охваченным параллельной ООС по напряжению, и на его базу поступает разность входного и выходного сигналов. Входное же сопротив­ление усилителя становится равным сопротивлению резистора R1, т. е. 15 кОм. Для коллекторной цепи транзистора напряжение ООС является вольтодобавкой, увеличивающей эффективное сопротивление резистора R5 в несколько раз, что резко повышает коэффициент усиления дополнительного каскада. При указанных на схеме номиналах элементов коэффициент усиления мик­росхемы DА1 составляет 4…6, а каскада на транзисторе VTI — 10…12. Резистором R3 устанавливают симметричное ограничение полуволн сигнала при из­менении напряжения питания в преде­лах 5. .. 15 В.

С целью снижения (в 2…3 раза) коэффициента гармоник на частотах выше 6000 Гц в предлагаемом устройстве в 8 раз, по сравнению с типовой схемой включения, уменьшена емкость конденсатора С4, что может привести к самовозбуждению отдельных экземпляров усилителя. В этих случаях следует пойти на компромисс и несколько увеличить емкость упомянутого конденсатора. По-иному (опять же по сравнению с типовой схемой) включена нагрузка. Связано это со стремлением сократить число конденсаторов. Дополнительно введенная цепь R7С2 обеспечивает фильтрацию напряжения питания и уменьшает (в 1,5…2 раза) искажения, обусловленные его нестабильностью.

При макетировании описанного усилителя было установлено, что существенное влияние на коэффициент гармоник оказывает последовательность подключения выводов деталей к общему проводу. Она должна быть такой (от входа к выходу): RЗ, Rб, вывод 9 DА1, СЗ, С4, R9, С9, вывод 10 DА1. С10. Конденсатор С2 следует соединить с общим проводом в той точке, где к нему подключен резистор RЗ. Важно также, чтобы были соединены в одной точке выводы резисторов R1—RЗ и базы VTI.

Для измерения параметров усилите­ля использовались генератор сигналов звуковой частоты ГЗ-107 и измеритель нелинейных С6-5. При напряжении питания 12 и 15 В, сопротивлении нагрузки 4 Ом и выходном напряжении 3 и 4,3 В коэффициент гармоник на частоте 1000 Гц составил соответственно 0,07 и 0,1 %. Измеренное на нагрузке отношение сигнал/шум равно 79 дБ относительно номинального уровня выходного напряжения 3 В.

При напряжении питания 12 В и выходном 3 В АЧХ усилителя в диапазоне 1000… 16 000 Гц горизонтальна, а на частотах 63 и 100 Гц имеет спад соответственно 6 и 2,5 дБ, что обусловлено влиянием конденсатора С9. При увеличении его емкости до 10000 мкФ АЧХ усилителя горизонтальна вплоть до 20 Гц.

А. ЖАРОНКИН
г. Омск
Радио, 1987, № 5, стр. 54
