Схема самодельного выключателя освещения для коридора (К561ЛН2)
Обычная проводка для освещения состоит из выключателя и лампочки,включенных последовательно в электросеть. Сложнее дело, когда нужно организовать управление одной лампочкой из двух мест, например, если это освещение коридора, потому что нужно сделать два выключателя, чтобы входя в коридор свет включать выключателем расположенным в одном конце коридора, а выходя выключать свет выключателем на другом конце коридора. В советское время для этого выпускали так называемые коридорные переключатели.
Принципиальная схема
На рисунке 1 показана схема управления лампой из двух мест с помощью коридорных переключателей.
Рис. 1. Схема управления лампой из двух мест с помощью коридорных переключателей.
К сожалению, сейчас купить коридорные переключатели практически невозможно. Создается впечатление, что их вообще не выпускают. Конечно, при острой необходимости, проблему можно решить, сделав коридорные переключатели самостоятельно, например, из приборных тумблеров, установив их в подходящие корпуса.
Проблема будет решена технически, но о какой-либо эстетике говорить не придется.
Рис. 2. Схема выключателя освещения для коридора на микросхеме К561ЛН2.
Есть и второе решение — сделать электронный выключатель, управляемый по квазисенсорному принципу, то есть, кнопками без фиксации. В этом случае каждая кнопка будет находиться в замкнутом положении только в момент выполнения управления. Далее она будет в разомкнутом состоянии.
Это позволит параллельно одной кнопке включить практически неограниченное количество других кнопок, каждой из которых можно будет управлять выключателем. То есть, уже можно сделать не два места управления, а неограниченное количество мест управления, хоть сотню, если это необходимо.
В радиотехнической литературе уже публиковались описания самодельных электронных выключателей с практически неограниченным количеством мест управления. Но практически все они были построены на основе RS-триггеров или D-тигеров, что требует применения определенных микросхем.
Но как быть, если в распоряжении есть только обычный набор инверторов, например, микросхема К561ЛН2? Конечно, сейчас есть уйма интернет-магазинов, где можно найти практически любую микросхему, но это нужно заказывать и ждать. А поскольку «творческое настроение» было только в эти конкретные выходные, было решено делать из того, что есть.
А были звонковые кнопки в неограниченном количестве, микросхема К561ЛН2, «полевик» КП707В2 (аналог «легендарного» IRF840), и кучка других компонентов. То, что получилось, показано на рисунке 2. А именно, вполне работоспособная схема. Без триггера все же обойтись не удалось, но он был собран на инверторах, конкретно на D1.1 и D1.2.
Практически это триггер Шмитта, который, как и любой другой триггер имеет свойство устанавливаться в двух фиксированных состояниях. При нажатии кнопки S1 на вход элемента D1.1 подается логическая единица от источника питания. На выходе D1.1 при этом, ноль, а на выходе D1.2, -единица.
Но единица с выхода D1.
2 через резистор R2 поступает на вход D1.1. Поэтому, когда кнопку S1 отпускаем схема на D1.1-D1.2 остается в положении — единица на выходе D1.2.
Рис. 3. Фрагмент схемы с мостовым выпрямителем.
Если нажать на кнопку S2 на вход элемента D1.1 поступает напряжение логического нуля. На его выходе будет при этом логическая единица, а на выходе D1.2 опять нуль. Этот нуль пойдет через R2 на вход D1.1.
Отпускаем кнопку, и состояние остается в положении — ноль на выходе D1.2.
Таким образом, кнопками S1 и S2 можно менять устойчивые состояния триггера Шмитта на инверторах D1.1 и D1.2. Но, так как кнопки замыкаются только на время нажатия, параллельной каждой из них можно подключить любое п-ное количество кнопок, действие которых будет равноценным.
С выхода триггера Шмитта на D1.1 и D1.2 логический уровень поступает на буферную схему на оставшихся четырех инверторах. Как известно, затвор МДП-ключевого транзистора обладает существенной емкостью, что влечет за собой образование короткого, но значительного по току импульса в момент изменения логического уровня на его затворе.
Это неблагоприятно действует на выходы логических элементов. Поэтому, выход умощнен путем параллельного соединения четырех инверторов D1.3-D1.6 и включением разгрузочного резистора R3, ограничивающего максимальный ток зарядки затвора VT1. Диоды VD2 и VD3 устраняют выбросы напряжения при коммутации и способствуют ускорению разряда емкости затвора VT1.
Таким образом, после нажатия S1 на выходе триггера Шмитта D1.1-D1.2 устанавливается логическая единица, на соединенных вместе выходах D1.3-D1.6 -логический ноль. Транзистор VT1 будет в этом случае закрыт, лампа Н1 не горит. После нажатия S2 — на выходе триггера Шмитта D1.1-D1.2 устанавливается логический ноль, на соединенных вместе выходах D1.3-D1.6 — единица.
Транзистор VT1 открывается, лампа Н1 горит. S1 (и все подключенные параллельно ей S1n) отвечает за выключение, S2 (и все подключенные параллельно ей S2n) отвечает за включение.
Так как транзистор VT1 может работать только на постоянном токе, ток на лампу поступает через выпрямитель на диоде VD4.
В результате лампа питается только одним полупериодом сетевого напряжения.
Если по какой-то причине это недопустимо можно сделать мостовой выпрямитель (фрагмент схемы с мостовым выпрямителем показан на рисунке 3). В этом случае будут работать обе полуволны сетевой синусоиды. Выпрямительный мост должен быть рассчитан на напряжение не ниже 400V и ток не ниже 1А.
Можно применить как мост-сборку, так и собрать мост на отдельных диодах, например, на четырех 1N4007. Микросхема D1 и затворная цепь транзитора VT1 питаются от источника тока, состоящего из параметрического стабилизатора на R4 и VD1 и сглаживающей пульсации емкостью С2.
Детали и монтаж
Монтаж варианта по схеме на рис.2. выполнен на печатной плате с односторонним расположением печатных дорожек. Разводка платы и монтажная схема показаны на рисунке 4 в натуральную величину.
Рис. 4. Печатная плата для схемы управления освещением.
Транзистор VT1 работает без радиатора. При мощности лампы до 200W ему радиатор не требуется.
Транзистор КП707В2 можно заменить зарубежными аналогами, — IRF840 или BUZ90. Либо подобрать другие аналоги по справочникам.
Диоды КД522 можно заменить любыми импульсными диодами, таким как КД521, 1N4148 или другими. Диод 1N4007 — любой выпрямительный диод на напряжение не ниже 400V и ток не ниже 1А.
Стабилитрон Д814Г можно заменить любым стабилитроном на напряжение 10-12V и мощность не ниже 0,5VV. Есть много подходящих импортных стабилитронов, например, 1N4699, 1N5927, 1N5242 и другие аналогичные.
Схема с одной кнопкой
Рис. 5. Вариант схемы автоматического управления освещением с одной кнопкой.
На рисунке 5 показан вариант схемы, в котором управление осуществляется только одной кнопкой. После её нажатия лампа горит столько времени, сколько нужно на зарядку С1 через R1. Затем гаснет.
Светин О. Д. РК-2015-11.
Схемы на микросхеме к561лн2
Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.
Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Зарядное устройство для гальванических элементов
- Принципиальные схемы
Генераторы импульсов - Микросхема К561ЛН2

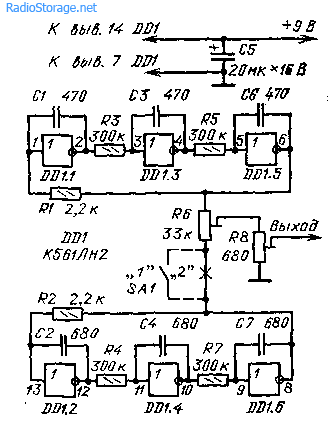

- ДВА СИНУСОИДАЛЬНЫХ ГЕНЕРАТОРА НА «ЛОГИКЕ»
- Пугалка для комаров
- На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
- Устойство для проверки микросхем и транзисторов, применяемых в телефонных аппаратах
- Микросхема к561лн2
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Приставка для измерения индуктивности к мультиметру на таймере 555.
Зарядное устройство для гальванических элементов
Магнитная левитация выглядит просто потрясающе. Схему такого устройство можно сделать самому и своими руками. В рамках данной статьи рассмотрим простейший вариант схемы устройства магнитной левитации. На саму сборку конструкции вы потратите не более двух часов. Конечно можно просто завести в качестве домашнего питомца обычного петуха и он вас гарантировано разбудет, а можно собрать эту простую занимательную схему.
Схема рассветного будильника выполнена на трех цифровых микросхемах КЛА7. В качестве фототадчика применен фототранзистор. Фототранзистор и сопротивление R1 являются делителем напряжения. Чувствительность фототранзистора настраивается путем подбора номинала R1, чем он выше, тем лучше чувствительность к утреннему рассвету.
Емкость C1 используется для предотвращения ложного срабатывания схемы от случайных вспышек света.
На логических элементах DD1. Для переключения RS-триггера, собранного из логических «кубиков» DD2. С утренним рассветом световой поток резко возрастает сопротивление фотодатчика тоже, поэтому на десятом выходе DD1. RS-триггер переключится в другое состояние и на выходе DD2.
Для выключения будильника, требуется нажать и удерживать 15 секунд кнопку выключателя. При нажатии звук исчезнет сразу, но если кнопку отпустить раньше он начнется опять. Отключение звука схемотехнически связано с разрядом ранее заряженной емкости С5 через сопротивление R6.
По окончанию процесса разряда конденсатора, RS-триггер опять вернется в исходное состояние, тем самым блокируя дальнейшее звучание звукового генератора. Она несет в себе около 20 транзисторов и используется для работы в двух режимах. В режиме непосредственно таймера и генератора прямоугольных импульсов.
На самом деле все намного проще, внутри брелка смонтировано небольшая электронная схема, реагирующая на любой громкий звук, в том числе и на свист.

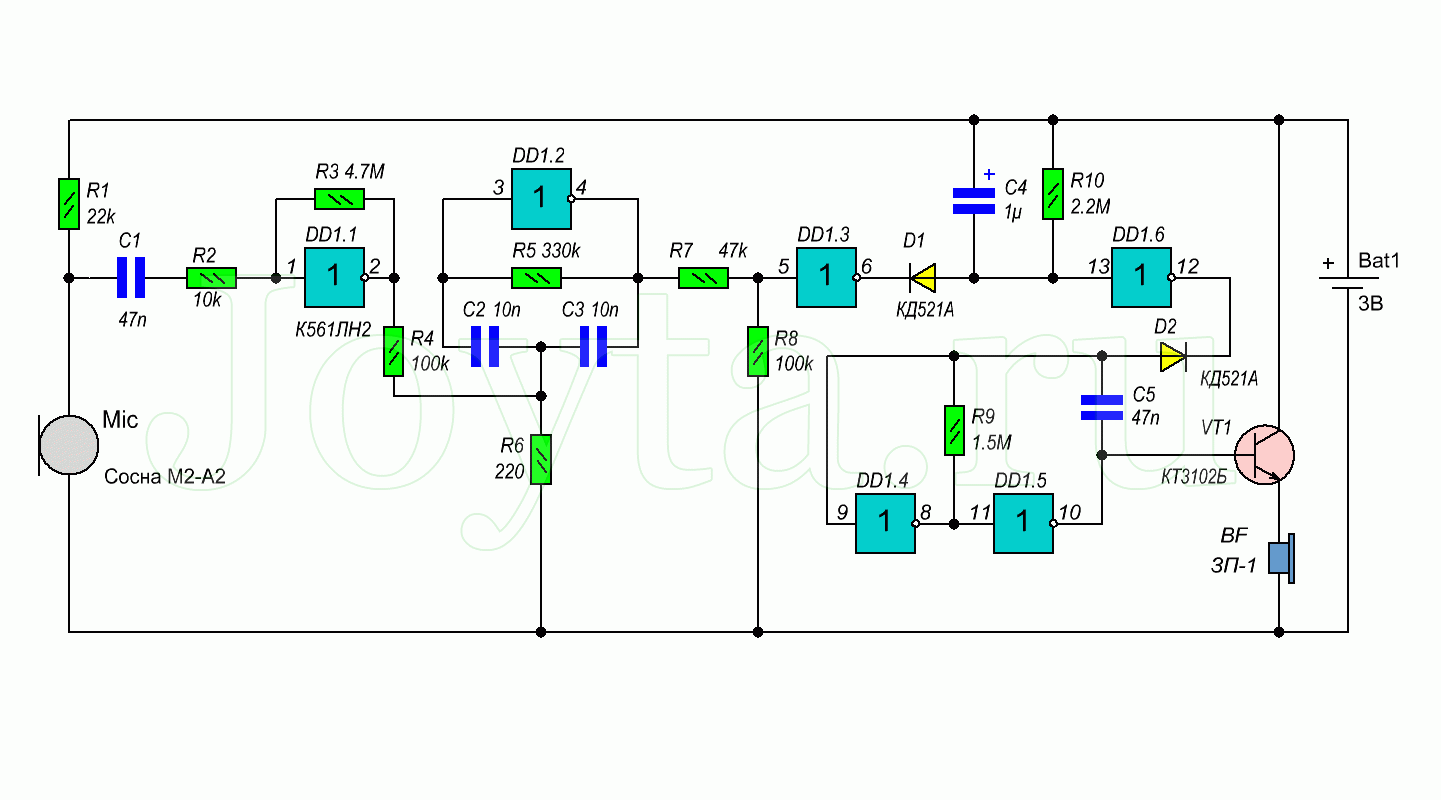

Схема подает прерывистый звуковой сигнал в течение нескольких секунд, после того как человек издаст громкий свист с расстояния не выше семи метров. Первые два инвертора микросхемы КЛН2 применяются для обработки электрических импульсов вырабатываемых миниатюрным микрофоном типа Сосна. На элементе DD1.

Фильтр устраняет срабатывание от нежелательных звуковых помех. Далее усиленный и отфильтрованный сигнал идет на вход триггера Шмитта собранного на элементах DD1. Выходной сигнал с триггера управляет звуковым генератором на DD1. Тональность звучания можно регулировать, подбором конденсатора С5. Генератор собран по схеме симметричного мультивибратора, в одну из цепей обратной связи которого включена звуковаякатушка динамической головки прямого излучения BA1.
Работает устройство так. Допустим, в какой-то момент времени на выходе элемента DD1. За счет этого конденсатор С7, подключенный через резистор R4 к общей шине, заряжается. Зарядный ток создает на этом резисторе падение напряжения, воспринимаемое элементом DD1.
При этом на его выходе устанавливается уровень 0 и конденсатор С2 разряжается. По мере заряда конденсатора С1 падение напряжения на резисторе R4 уменьшается. Когда эта величина станет меньше определенного значения, элемент DD1.
Падение напряжения на этом резисторе устанавливает на выходе элемента DD1. По мере заряда конденсатора С2 напряжение на резисторе R2 уменьшается до порога переключения элемента DD1. При этом на выходе элемента DD1. Затем цикл повторяется. Наладка генератора сводится к установке необходимого тона звучания подбором сопротивления резисторов R1 и R2.
В устройстве могут быть использованы динамические головки любого типа с сопротивлением звуковой катушки Следующее устройство может быть использовано в качестве аварийного сигнализатора или звукового сигнала для горного велосипеда. Оно представляет собой двухтональную сирену и состоит из тактового генератора на элементах DD1. Генераторы тона, определяющие высоту звука сирены, управляются тактовым генератором следующим образом.
Допустим, что в какой-то момент времени на выходе элемента DD1. Тогда на выходе элемента DD1.
Генератор возбуждается, и сигнал с его выхода поступает на вход согласующего каскада на элементе DD1. На второй вход этого элемента. Это происходит потому, что уровень 0 выхода элемента DD1. Поступая на вход согласующего каскада со второго тонального генератора, уровень 1 разрешает прохождение на его выход сигнала с первого тонального генератора, который усиливается транзистором VT1 и преобразуется динамической головкой ВА1 в звуковые волны. При изменении уровней сигналов на выходах элементов DD1.
Таким образом, с частотой работы тактового генератора будет изменяться и частота звука, воспроизводимого динамической головкой BA1. Настройка устройства сводится к установке частот тактовых генераторов резисторами R3, R4 и R5, R6 и регулировке частоты работы тактового генератора резистором R1. Устройство, схема которого приведена ниже будучи установленным на велосипед, повысит безопасность движения.
Оно предназначено для управления указателями поворотов и сигналами аварийной остановки. Схема генератора на элементах DD1. Поэтому рассмотрим работу устройства в целом. Одновременно через соответствующий диод VD1 или VD2 питание поступает на интегральную схему DD1, и генератор начинает работать.
С этой же частотой открывается и тот транзистор, на который поступает напряжение питания. В результате сигнальная лампа указателя поворотов HL1 или HL2 , включенная в коллекторную цепь этого транзистора, вспыхивает с такой же частотой.
Вторая лампа в это время не зажигается, так как соответствующий диод включен в обратном направлении и препятствует прохождению тока на второй каскад усиления мощности. Если нажать на одну из кнопок SB1 или SB2 при замкнутых контактах выключателя SA1, напряжение питания будет подано на оба каскада усиления и начнут вспыхивать обе лампы, сигнализируя об аварийной остановке.
Устройство эксплуатируется в довольно жестких условиях температура, влажность, вибрации и т.
Источником питания этого устройства могут служить две батареи А, соединенные последовательно, или штатная велосипедная динамомашина, подключенные к нему через параметрический стабилизатор напряжения с усилителем мощности.
Транзисторы — любые, средней мощности с проводимостью типа п-р-п. Сигнальные лампы работают в импульсном режиме, поэтому их рабочее напряжение 2, На элементах DD1. Помимо того, тактовый генератор управляет периодичностью зажигания светодиодов HL1 и HL2 синхронно с изменением частоты тонального генератора.
Об управлении тональным генератором поговорим подробнее. В данной схеме резисторы R3, R4 подключены к выходу тактового генератора. При изменении уровней напряжения на выходе элемента DD1. Наладка устройства сводится к установке рабочих частот тактового и тонального генераторов резисторами R1, R2 и R3, R4. Что касается элементов схемы, то возможно применение любых логических элементов, с помощью которых можно реализовать функцию отрицания.
Светодиоды могут быть.
При определенных уровнях входных сигналов начинают срабатывать элементы DD1. Налаживание приставки сводится к установке резисторами R2 и R4 таких режимов работы, при которых они находятся на грани загорания. Собрав на одной плате две такие схемы, вы получите цветомузыкальную приставку для стереофонического аппарата.
Кроме того, это устройство может быть использовано в качестве индикаторов пикового уровня. Устройство монтируется внутри вашего аппарата и подключается через параметрический стабилизатор к внутреннему источнику питания. Лампы выносятся на переднюю панель и закрываются светофильтрами, цвет которых выберите по своему вкусу. На основе ее можно создать различные световые указатели, украсить елку, осветить демонстрационные планшеты и т.
Схема представляет собой автогенератор из включенных в кольцо ячеек — инверторов, состоящих из резистора, конденсатора, транзистора и логического элемента. Для увеличения времени переключения в каждую ячейку введена интегрирующая цепь. Транзисторы на входах инверторов имеют относительно большое входное сопротивление, что обеспечивает необходимую величину времени задержки сигнала без увеличения параметров элементов интегрирующей цепи. Работа устройства заключается в следующем.
Допустим, при подаче питания на выходе инвертора DD1. При этом конденсатор С2 начинает заряжаться через сопротивление резистора R3. Время заряда конденсатора зависит от емкости конденсатора и сопротивления указанного резистора. При увеличении напряжения на конденсаторе до уровня 0, При этом начинается заряд конденсатора С3, и процесс повторяется.
Таким образом, через время, равное произведению количества ячеек генератора на время задержки сигнала через одну ячейку, на выходе элемента DD1. Поступив на вход элемента DD1.
При этом зажигается светодиод HL1, а конденсатор С2 разряжается через резистор R3, выходное сопротивление элемента DD1.
При разряде конденсатора транзисторVT2 закрывается и на вход элемента DD1.
