..Индикатор уровня заряда (разряда) батареи на ka2284 — Остальные вопросы (курилка)
#1 nkk
Отправлено 10 Февраль 2016 — 15:54
В описаниях плат на микросхеме ka2284, как и в описаниях самой микросхемы в магазинах зачастую упоминают использование ее для индикации уровня напряжения.
Купил платы на ней тут и тут
На самом же деле, найти описание применения для этих целей мне не удалось: имеется вход питания и вход сигнала и плата показывает уровень сигнала при некотором диапазон уровней напряжения питания.
Короче, данную плату можно использовать как цветомузыку в колонке, но как мне переделать ее для индикации разряда батареи?
Батарея у меня состоит из двух аккумуляторов 18650 и имеет напряжение от 6 (минимум) до 8.4 (максимум) и мне нужно как-то индицировать состояние близкое к 6 вольтам чтобы вОвремя переключить велофару в минимальный режим, пока аккумы не разрядятся менее 3В.
п.с. и зачем там перемычка «AC/DC»?
Сообщение отредактировано.
- Наверх
#2 nkk
Отправлено 10 Февраль 2016 — 19:42
Ага, замыкаем контакты VCC и IN — тк напряжение питания от 3.
5В, нам этого будет достаточно. теперь надо как-то разобраться с регулировкой и максимальным показателем.
Замечено, что при настройки свечения одного светодиода на 6В, все светятся при напряжении 16В — нужно опустить это напряжение до 8
- Наверх
#3 kirich
Отправлено 10 Февраль 2016 — 21:41

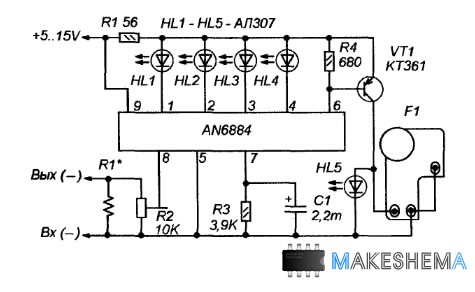

У меня есть обзор с аналогом этой микросхемы.
http://mysku.ru/blog…ores/29155.html
- Наверх
#4 nkk
Отправлено 10 Февраль 2016 — 23:37
kirich (10 Февраль 2016 — 21:41) писал(а):
У меня есть обзор с аналогом этой микросхемы.
http://mysku.ru/blog…ores/29155.html
читал, но там эта тема не раскрыта.
Сообщение отредактировано.
- Наверх
#5 nkk
Отправлено 11 Февраль 2016 — 11:21
попробую впаять резистор последовательно входному сигналу…
- Наверх
#6 nkk
Отправлено 12 Февраль 2016 — 12:31
Так, походу, стабилитрон мне нужен на 5.6В, а вместо R2-R4 есть подстроечник…
И выключатель — штука полезная!
Сообщение отредактировано.
- Наверх
#7 nkk
Отправлено 13 Февраль 2016 — 17:53
Прикольно: выпаял конденсатор и джампер, на его место припаял стабилитрон — действительно, позволяет ограничивать нижний предел; спасибо!
- Наверх
#8 Aloha_
Отправлено 13 Февраль 2016 — 19:16
Раньше с помощью стабилитрона «растягивали» шкалу стрелочного прибора.
Сообщение отредактировано.
- Наверх
#9 kirich
Отправлено 13 Февраль 2016 — 21:20
nkk сказал:
читал, но там эта тема не раскрыта.
Просто Вы невнимательно посмотрели, правда и я не расписывал принцип.
- Наверх
#10 nkk
Отправлено 15 Февраль 2016 — 14:44
kirich сказал:
и я не расписывал принцип
А надо было: ведь я заказал аж 2 штуки после прочтения Вашей и еще какой-то статьи.
Сегодня нашел где-то на автомобильном форуме, что т.к. на стабилитроне напряжение Uст, то на последовательном с ним резисторе напряжение = Uвх — Uст, которое измеряется и выводится на шкалу.
Еще для защиты последовательно на Uвх ставят диод, на котором тоже падает какое-то напряжение.
Поэтому стабилитрон подбирается так, чтобы суммарное напряжение на нем и диоде было минимальным индицируемым.
Еще заметил, что резистор светодиодов греется: странно, ведь если на каждом светодиоде ток 14мА даже если падает 3В, можносьб составит 0.21Вт — поставил туда параллельно два примерно по 170 Ом.
Получившаяся схема (со свастикой ) — во вложении, там нет Ваших R2-R4, вроде и без них пашет, светодиоды — сверхъяркие по 5мм
Еще хотелось бы R2 и С1 как-то упростить. Как?
Прикрепленные файлы
- ka2284bat.png 3,47К 57 Количество загрузок:
- IMGP2950.jpg 115,24К 47 Количество загрузок:
Сообщение отредактировано.
- Наверх
#11 kirich
Отправлено 15 Февраль 2016 — 19:09
nkk сказал:
А надо было:
Как то не подумал
nkk сказал:
Поэтому стабилитрон подбирается так, чтобы суммарное напряжение на нем и диоде было минимальным индицируемым.
Да, все правильно.
Стабилитроном Вы «сбиваете» излишек напряжения.
Подбирать его не всегда удобно.
nkk сказал:
Еще заметил, что резистор светодиодов греется: странно, ведь если на каждом светодиоде ток 14мА даже если падает 3В, можносьб составит 0.21Вт — поставил туда параллельно два примерно по 170 Ом.
поставьте резистор меньше номиналом, греться будет меньше.
nkk сказал:
там нет Ваших R2-R4, вроде и без них пашет
Так будет конечно. У Вас эту роль выполняет R3.
- Наверх
#12 Aloha_
Отправлено 16 Февраль 2016 — 18:19
эффект растянутой шкалы — наличие стабилитрона.
Как только напряжение превышает пороговое, стабилитрон на себя все принимает и стрелочному индикатору остается меньшая часть — зависит от ограничительных резисторов.
- Наверх
светодиодный счетчик | Аудио форум GroupDIY
варпай
Известный член
- #1
Последние несколько дней я изучал различные конструкции светодиодных измерителей громкости (или пиковых значений).

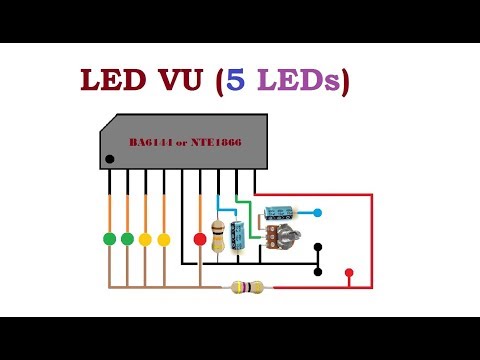

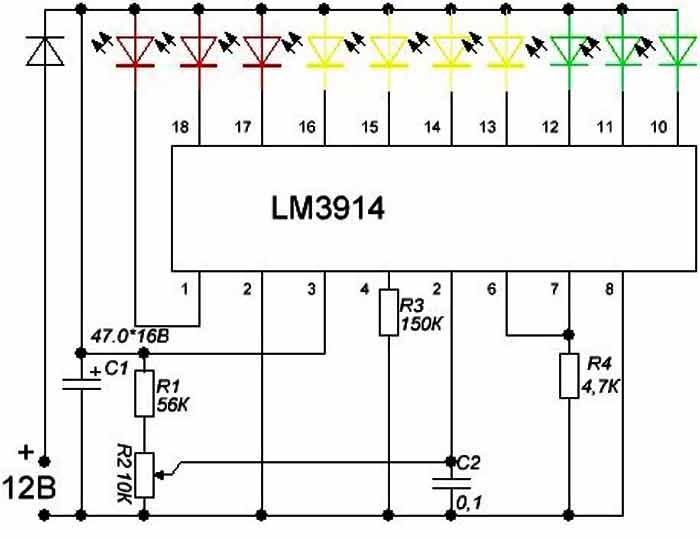

Большинство из них основаны на 3915/16 с двухполупериодным выпрямителем перед ними. Некоторые только на 339, а многие другие на UC.
Чего я не могу найти, так это того, что соответствовало бы моей идее иметь счетчик с 4-5 светодиодами. В идеале я ищу:
1) 4–5 (или даже больше, но не обязательно 10) светодиодов, покрывающих диапазон от -20 дБ до +28 дБ или около того
2) Двухполупериодное выпрямление
3) Однополярное напряжение питания около 24 В
4) NO uC
Существует множество конструкций, отвечающих одному или нескольким из вышеперечисленных требований, но, к сожалению, я не могу найти ничего, что подошло бы для моего случая.
Приветствуются любые идеи/предложения!
Энди Питерс
Известный член
- #2
варпи сказал:
Большинство из них основаны на 3915/16 с двухполупериодным выпрямителем перед ними.
Некоторые только на 339, а многие другие на UC.
Чего я не могу найти, так это того, что соответствовало бы моей идее иметь счетчик с 4-5 светодиодами. В идеале я ищу:
1) 4 — 5 (или даже больше, но не обязательно 10) светодиодов, которые будут охватывать диапазон от -20 дБ до +28 дБ или около того
2) Двухполупериодное выпрямление
3) Одиночное напряжение питания около 24 В
4) НЕТ uCСуществует множество конструкций, удовлетворяющих одному или нескольким вышеперечисленным требованиям, но, к сожалению, я не могу найти ничего, будет работать в моем случае.
Нажмите, чтобы развернуть…
Некоторые только на 339, а многие другие на UC.Почему вам не подойдет активный выпрямитель, за которым следует интегратор, питающий группу компараторов?
варпай
Известный участник
- #3
Привет, Энди,
Могу ли я сделать это с одноканальным питанием 20-24 В? Я не нашел ни одного примера, сколько бы я ни искал.
Энди Питерс
Известный член
- #4
варпи сказал:
Привет, Энди,
Могу ли я сделать это с одноканальным питанием 20-24 В? Я не нашел ни одного примера, сколько бы я ни искал.
Нажмите, чтобы развернуть…
LM139 имеет возможность питания 36 В, как и все ваши любимые операционные усилители и тому подобное.
Роб Флинн
Известный член
- #5
Вам нужен чип драйвера светодиодов Sanyo. Одно из следующих:
LB1403N
LN1414N
LB1423N
LN1433N
LB1443N
Двойной флип
Электронный монах
- #6
Энди Питерс сказал:
Почему у вас не работает активный выпрямитель, за которым следует интегратор, питающий группу компараторов?
Нажмите, чтобы развернуть.
..Это должно работать, для 4-5 светодиодов это, вероятно, лучший вариант. Кстати, вы не упоминаете, но вам нужен дисплей RMS? если это так, вы можете использовать что-то вроде THAT2252
Джон Робертс
Известный член
- #7
варпи сказал:
Привет, Энди,
Могу ли я сделать это с одноканальным питанием 20-24 В? Я не нашел ни одного примера, сколько бы я ни искал.
Нажмите, чтобы развернуть…
Это кажется мне идеальной возможностью сконструировать свой собственный счетчик.
..
Наверняка в Интернете и даже на этом форуме есть десятки подобных дизайнов.
отрезать и склеить кусок отсюда и кусок оттуда..
двухполупериодные выпрямители хорошо изучены, также есть простые компараторы,
Просто соберите свой собственный рецепт из обычных приправ … собирая кусочки воедино).
JR
PS: Вы можете чему-то научиться в процессе. Мы уже знаем, как сконструировать счетчик.
варпай
Известный член
- #8
Буду очень признателен, если вы поможете мне спроектировать то, что мне нужно.
Во-первых, будет ли это работать как двухполупериодное выпрямление с одной шиной (+24 В)? Моделирование вроде бы работает, но, очевидно, я открыт для любых улучшений, прежде чем перейти к следующему этапу (lm399).
Одна вещь, которую я заметил, это то, что конденсатор связи на входе приводит к не выпрямленной (но «обрезанной» внизу) форме волны на выходе.
жираф
Известный участник
- #9
KA2284 LED индикатор уровня:
https://www.banggood.com/10Pcs-KA2284-LED-Level-Indicator-Module-Audio-Level-Indicator-Kit-Electronic-Production-Kit-p-1231002.html
Якоб Э.
варпай
Известный член
- #10
Спасибо, Джейкоб, но я хочу узнать, как это сделать ;D
Кроме того, я считаю, что KA2284 не соответствует ни одному из требований. Сказав это, это выглядит интересно.
JohnRoberts
Известный член
- #11
варпи сказал:
Буду очень признателен, если вы поможете мне спроектировать то, что мне нужно.
Нажмите, чтобы развернуть…
В этом суть.
..
Возможно, я повторяюсь, но для каждого блока схемы есть несколько рабочих решений, которые вам нужно смешивать и сочетать.
1- возможно дифференциальный приемник (необходимость зависит от того, где/как используется счетчик). Если он встроен в другой продукт, вы, вероятно, сможете просто захватить сигнал … дифференциальный каскад (операционный усилитель и 4 резистора) по-прежнему будет обеспечивать хорошую целостность сигнала, что может быть полезно для сигналов низкого уровня.
2- блок питания- см. 1, если внутри что-то строить, то от этого можно получить питание.
3- выпрямитель… Многие метры работают от полуволны, но полная волна не (очень) тяжелая. Как я уже говорил, исправление становится сложнее для сигналов низкого уровня. Выпрямитель в моем TS-1 обеспечивал полосу пропускания только 20 кГц -3 дБ выше -50 дБн, и это было с дополнительной схемой. Большинство простых счетчиков не так требовательны.
4-сглаживающие измерители часто используют пиковую или среднюю динамическую характеристику с определенной скоростью атаки и восстановления.
Опять же, много метров не так критично.
5- фактический метр… есть консервированные решения, такие как LM391x, которые все еще продаются. Простые компараторы напряжения (типа lm339) очень популярны и просты в реализации.
Для начала, будет ли это работать как двухполупериодное выпрямление с одной шиной (+24 В)? Симуляция работает, но, очевидно, я открыт для любых улучшений, прежде чем перейти к следующему этапу (lm399).
Одна вещь, которую я заметил, это то, что конденсатор связи на входе приводит к не выпрямленной (но «обрезанной» внизу) форме волны на выходе.
Нажмите, чтобы развернуть…
Обычно для выполнения функций переменного тока (таких как выпрямление) от одной шины необходимо напряжение v/2 (12 В). +/- 12 В будет обрабатывать большинство аудиосигналов, но, возможно, включает -6 дБ на входном каскаде для предотвращения клиппинга.
В свое время я припоминаю некоторые заземленные выпрямители FW, использующие хитроумные операционные усилители, которые опускались до 0 В на входе и допускали входное напряжение ниже напряжения питания, но я бы не стал доверять LM358 в этом.
Шаг 1. Изучите несколько типовых схем и после того, как вы их поймете, определите, какая из них вам подходит.
JR
ruffrecords
Известный член
- #12
варпи сказал:
Было бы очень признательно, если бы вы могли провести меня через процесс проектирования того, что мне нужно.
Во-первых, будет ли это работать как двухполупериодное выпрямление с одной шиной (+24 В)?
Нажмите, чтобы развернуть…
Должен работать при любом напряжении питания. Все, что вам нужно, это аттенюатор на входе, чтобы понизить уровень +28dBu до уровня шины питания.
Ура
Ян
ПРР
Известный член
- №13
> будет ли это работать как двухполупериодное выпрямление с одной шиной (+24 В)?
Правильно ли поступает ‘358, когда входные сигналы вытягиваются ниже отрицательной шины? Его выход идет к мертвому нулю (или близок к нулю)? (Я бы не стал доверять симулятору ни в том, ни в другом случае.
)
> …одинарный рельс …полное выпрямление волны?
Позвольте мне погуглить это для вас.
Последний раз, когда я смотрел, было много десятков схем, многие из них были полезными. Большинство из них имеют недостатки, и некоторые авторы не освещают их полностью.
Некоторые из «самых умных» полагаются на операционный усилитель, который остается в здравом уме, когда вход подтягивается ниже отрицательной шины. Инвертировать сигнал. Также возьмите прямой сигнал. Смешайте их вместе. При правильном подходе результат близок к идеальному. Используйте не тот чип, это дерьмо. Входные и выходные импедансы высоки и варьируются — если вам обещают «один операционный усилитель», вам наверняка понадобится больше для буферизации ввода / вывода для большинства практических случаев (не sig-gen и ‘scope).
Первый хит сегодня ожидает рельс -0.23V ! Умно (для ТИ), фишку знают (продают). (На самом деле это делает производителей конденсаторов богатыми: _8_ конденсаторов просто жужжат до -0,23 В.
)
В EDN Design Idea 2005 года нет диодов! В нем используются специальные чипы, которые делают правильные вещи, когда проезжают мимо рельса.
Вы всегда можете обмануть. Включите маломощный чип динамика в повышающий трансформатор и диод. Вы НЕ указали свой динамический диапазон. Но пиковые сигналы 60 В и небольшая подстройка АЦП дают 30+ дБ с неточным выпрямителем.
Самое умное, что я знаю, это 192 PPM Нив. Это набирает обороты. Выпрямитель FW слишком-слишком-слишком умен и ловит пики. Он также полулогарифмирует выходные данные, чтобы охватить диапазон PPM в соответствии со спецификациями BBC. Один источник питания 24В(!).
Действительно ли необходима полная волна? Какая часть вашего материала значительно асимметрична? В трекинге мужская речь и несколько инструментов. В смешанной программе асимметрия маловероятна. Насколько оно должно быть точным? Соответствует ограничениям модуляции FCC? Или просто сказать вам, что сигнал «горячий»?
ПРР
Известный член
- №14
Кстати: в последний раз, когда я гуглил это, у меня было много хороших идей, а затем я нашел лучший план из Китая на eBay. Я хотел линейное напряжение. Не совсем точность, но WTH. Трансформатор для питания, трансформатор для снижения линейного напряжения до размера чипа, чипы, резисторы, колпачки, стрелочный индикатор… потом я увидел эти модули, которые отображают на ЖК-дисплее как 0-250В, так и 0-100А, с подсветкой. Меньше, чем подход «сделай сам». (У меня сейчас нет кучи деталей.) Немного проводки и коробка….
варпай
Известный член
- №15
Если самая низкая индикация (светодиод) составляет -30 дБ или -20 дБ, действительно ли мне следует беспокоиться о том, очень ли точен выпрямитель, когда его выход приближается к 0 В?
Некоторые из «самых умных» полагаются на операционный усилитель , который остается в здравом уме, когда вход подтягивается ниже отрицательной шины.
Нажмите, чтобы развернуть…
Нравится?
Мне очень нравится читать ваши сообщения, но я должен признать, что иногда я просто еще больше запутался.
FWIW, причина, по которой я хочу одну шину, заключается в том, что я хочу, чтобы светодиоды были отделены от звуковых шин. Но, возможно, есть способ использовать звуковые шины для всего и избежать добавления каких-либо шумов в аудиосигнал…
Джон Робертс
Известный член
- №16
варпи сказал:
Если самая низкая индикация (светодиод) составляет -30 дБ или -20 дБ, действительно ли мне следует беспокоиться о том, очень ли точен выпрямитель, когда его выход приближается к 0 В?
Нравится?Мне очень нравится читать ваши сообщения, но я должен признать, что иногда я просто еще больше запутался.
Нажмите, чтобы развернуть…
Извините, это классическая проблема WWW TMI…. Я рассказал о малоизвестном «хитром» выпрямителе, который зависит от уникального операционного усилителя, чтобы усилить необходимость работы обычного выпрямителя с одной шиной от виртуальной земли на V/2.
FWIW, причина, по которой я хочу одну шину, заключается в том, что я хочу, чтобы светодиоды были отделены от звуковых шин. Но, возможно, есть способ использовать звуковые шины для всего и избежать добавления шума в аудиосигнал…
Нажмите, чтобы развернуть…
В консолях нет ничего необычного в том, чтобы связать светодиоды между + и — шинами, чтобы ток не сбрасывался на землю, хотя это тоже управляемо.
JR
ПРР
Известный член
- # 17
> Если самая низкая индикация (светодиод) составляет -30 дБ или -20 дБ, действительно ли мне следует беспокоиться о том, очень ли точен выпрямитель, когда его выход приближается к 0 В?
Определите проблему. Займись математикой.
Если «-30dB» на 30 дБ ниже 0,775 или 1,0 В, это около 0,030 В. Падение на диоде 0,6 В кажется большим.
Вы упомянули +28 дБ. Теперь 30 дБ вниз составляет -2 дБ или около 0,5 В. Диод на 0,6В — это еще большое падение, но с учетом уровня сигнала.
Превзойти план Neve 192 по стоимости и количеству деталей будет невероятно сложно. Загрузите выход с 1K, вы получите 0-1 В для более чем 40 дБ входного диапазона. Обрежьте свои пороги 339 для шагов, которые вам нравятся.
Эбби Роуд Денфер
Известный член
- # 18
варпи сказал:
Если самая низкая индикация (светодиод) составляет -30 дБ или -20 дБ, действительно ли мне следует беспокоиться о том, очень ли точен выпрямитель, когда его выход приближается к 0 В?
Нравится?Мне очень нравится читать ваши сообщения, но я должен признать, что иногда я просто еще больше запутался.
FWIW, причина, по которой я хочу одну шину, заключается в том, что я хочу, чтобы светодиоды были отделены от звуковых шин. Но, может быть, есть способ использовать звуковые шины для всего и избежать добавления какого-либо шума в аудиосигнал…
Нажмите, чтобы развернуть…
Посмотрите там, страница 2
https://groupdiy.com/index.php?topic=49634.msg762968#msg762968
Практически хрестоматийное приложение, кроме R2 и R20.
Билл Уилсон
Известный член
- # 19
Для счетчика с 5 светодиодами это то, что вам нужно. КА2284/КА2285; его производят несколько производителей, в том числе National. Мне пришлось поискать, чтобы найти техпаспорт на английском языке здесь:
ИС можно найти на ebay относительно недорого.
Если он не появляется на схеме счетчика, просто посмотрите в указателе. Вы всегда можете построить один экземпляр на куске перфорированной доски.
Удачи
Билл Уилсон
бруно2000
Известный член
- #20
Эбби Роуд Денфер сказал:
Посмотри там, страница 2
https://groupdiy.com/index.php?topic=49634.msg762968#msg762968
Почти учебник, кроме R2 и R20.Нажмите, чтобы развернуть…
Не могли бы вы проверить свою ссылку?
Спасибо!
Бест,
Бруно2000
Вьюметр VFD с ka2284 — Лаборатория оборудования с открытым исходным кодом EasyEDA
Описание
Circuito vumetro para controlar pantalla VFD de vacio.
Дизайн чертежа
схематическая диаграмма
（ 1 / ）
печатная плата
（ 1 / ）
Пустой
