Что такое электрическая схема и для чего она нужна

Электрическая схема — это графическое изображение электрической цепи, на котором условными символами обозначены все электрические компоненты и их соединения. Схемы необходимы для понимания принципа работы электрических устройств, их проектирования, сборки, ремонта и обслуживания.

Основные функции электрических схем:

• Наглядно показывают структуру и состав электрической цепи
• Отображают взаимосвязи между компонентами
• Позволяют понять принцип работы устройства
• Помогают при сборке, монтаже и наладке оборудования
• Упрощают поиск и устранение неисправностей
• Служат основой для проектирования новых устройств

Основные виды электрических схем

Существует несколько основных видов электросхем, различающихся по назначению и степени детализации:

Структурная схема

Показывает общую структуру устройства, основные функциональные части и связи между ними. Не содержит подробностей. Используется для общего ознакомления с принципом работы.

Функциональная схема

Разъясняет процессы, протекающие в устройстве или его частях. Содержит функциональные узлы (выпрямитель, усилитель и т.д.) и связи между ними.

Принципиальная схема

Наиболее подробная схема. Содержит все электрические компоненты и их соединения. Позволяет полностью понять работу устройства и выполнить его сборку.

Монтажная схема

Показывает реальное расположение компонентов в устройстве и соединения между ними. Используется при монтаже, наладке, ремонте.

Условные графические обозначения на электрических схемах

Для обозначения элементов на схемах используются стандартизированные графические символы. Вот основные из них:

• Резистор — зигзагообразная линия
• Конденсатор — две параллельные линии
• Катушка индуктивности — несколько дугообразных линий
• Диод — треугольник с линией
• Транзистор — круг с тремя выводами
• Лампа — окружность с нитью накала внутри
• Электродвигатель — окружность с буквой M
• Трансформатор — две окружности, соединенные линией

Также применяются буквенно-цифровые обозначения компонентов, например:

• R — резистор
• C — конденсатор
• L — катушка индуктивности
• VD — диод
• VT — транзистор

Как правильно читать электрическую схему

Чтение электросхем требует определенных навыков. Вот основные рекомендации по анализу схем:

1. Определите тип схемы и ее назначение
2. Найдите источник питания (обычно слева)
3. Выделите основные функциональные блоки
4. Проследите пути протекания тока
5. Разберитесь с принципом работы каждого узла
6. Проанализируйте взаимосвязи между блоками
7. Сопоставьте схему с реальным устройством

Анализ простой электрической цепи на примере

Рассмотрим простую схему с батареей, выключателем и лампочкой:

• Источник питания — батарея (обозначена «+/-«)
• Коммутирующий элемент — выключатель (разрыв в цепи)
• Нагрузка — лампочка (кружок с нитью)
• Провода — линии, соединяющие элементы

Принцип работы: при замыкании выключателя ток от «+» батареи проходит через лампочку и возвращается к «-» батареи. Лампочка загорается. При размыкании выключателя цепь размыкается, ток прекращается, лампочка гаснет.

Советы по изучению более сложных схем

Для понимания сложных схем рекомендуется:

• Разбить схему на функциональные блоки
• Анализировать каждый блок отдельно
• Понять назначение каждого элемента
• Проследить сигнальные и силовые цепи
• Составить текстовое описание работы схемы
• Нарисовать упрощенную структурную схему
• Сверяться со справочниками по мере необходимости

Распространенные ошибки при чтении электросхем

Начинающие часто допускают следующие ошибки:

• Путают условные обозначения элементов
• Неправильно определяют направление тока
• Не учитывают полярность компонентов
• Пропускают важные узлы схемы
• Неверно трактуют назначение элементов
• Игнорируют примечания и пояснения к схеме

Чтобы избежать ошибок, важно внимательно изучать обозначения, сверяться со справочниками и не спешить с выводами.

Полезные инструменты для работы с электросхемами

Для удобства работы со схемами пригодятся:

• Справочники по условным обозначениям
• Программы для рисования схем (KiCAD, EasyEDA)
• Симуляторы электрических цепей
• Мультиметр для проверки компонентов
• Осциллограф для анализа сигналов
• Макетные платы для сборки схем

Заключение

Умение читать электрические схемы — важный навык для всех, кто работает с электроникой. Регулярная практика и изучение различных схем позволят быстро освоить этот навык. Начните с простых схем и постепенно переходите к более сложным. Не бойтесь экспериментировать и задавать вопросы более опытным специалистам.

Как правильно читать электрические схемы

Обучение всему неизвестному обычно начинают с азов или начальных понятий. Чтобы научиться читать электрические принципиальные схемы, узнают, что они из себя представляют и зачем нужны. Вот основные виды:. Тип таких изображений определяют по его предназначению. Например, для сборки требуется один план, для понятия принципа действия — другой, для ремонта — третий и так далее. Столкнувшись впервые с электрической схемой, новичок может подумать, что перед ним китайская грамота.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как читать монтажные схемы и делать по ним монтаж
• Как читать электросхемы
• Как читать принципиальные схемы?
• Как читать монтажные электрические схемы
• Как читать электрические схемы? Разбор простой схемы
• Как научиться читать электрические схемы часть 1
• Как читать электрические схемы – графические, буквенные и цифровые обозначения
• Как читать электросхемы?
• Порядок разработки монтажной схемы, её назначение и сфера применения
• Как читать электросхемы?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как читать электрические схемы. Урок №6

Как читать монтажные схемы и делать по ним монтаж

Обучение всему неизвестному обычно начинают с азов или начальных понятий. Чтобы научиться читать электрические принципиальные схемы, узнают, что они из себя представляют и зачем нужны. Вот основные виды:. Тип таких изображений определяют по его предназначению. Например, для сборки требуется один план, для понятия принципа действия — другой, для ремонта — третий и так далее. Столкнувшись впервые с электрической схемой, новичок может подумать, что перед ним китайская грамота.

Однако, освоив основные обозначения и принципы построения, очень скоро чтение электросхем для начинающих может стать привычным делом. Для начала определяются с основными частями любой документации такого толка. Это три группы общих по функциям составляющих элементов:. Для всех составляющих электроцепи придуманы условные обозначения.

Значки расставляются в той последовательности, как они соединены электропроводкой, а не по буквальному расположению. То есть две лампочки могут располагаться на приборе рядом, а на схеме — в противоположных друг от друга частях.

Элементы, подсоединённые к одному напряжению цепи, называются ветвью. Они соединены узлами. Узлы на схеме выделяют точками. Замкнутые контуры могут содержать несколько ветвей. Самые простые электросхемы — это изображения одноконтурных цепей.

Самые сложные — многоконтурные. Для изучения расшифровки условных обозначений пользуются специальными справочниками. Кроме условных обозначений, на схемах применяют пояснительные надписи и указания маркировок используемого электрооборудования и деталей. По сути, электросхема — это чертёж. На ней с помощью условных обозначений изображено устройство электрооборудования. Зная основные принципы построения таких чертежей и условные обозначения, можно освоить чтение электрических схем.

Для начинающих это именно то, что нужно. Так, легче всего тренироваться на упрощённых чертежах, чем на тех, где показаны все детали. Для правильного чтения схем усваивают простой алгоритм действий, который поможет не упустить важных мелочей. Вот последовательность изучения электросхемы:. Научившись читать простые схемы, переходят к более сложным.

Электрооборудование современных автомобилей становится всё сложнее и сложнее. Очень многие блоки содержат электронную начинку. Понять такие схемы начинающему электрику очень трудно. Однако, зная азы, они могут сделать простой ремонт электрооборудования, используя электросхему своего автомобиля.

Выход из строя электронных компонентов современного автомобиля может приводить к его полному обездвиживанию. Хорошо, если это случилось у вашего дома или работы, но если такое случается на трассе или на природе — такая поломка может обойтись вам крайне дорого: как в плане денег, так и в плане потерянного времени и даже надеюсь до такого не дойдет здоровья!

Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов — стандартизированы, и те элементы, которые присутствуют во всех автомобилях — обозначаются одинаково, независимо от производителя автомобиля.

Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот. Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные.

Но буквенное обозначение везде одинаково. Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение в пространстве на кузове различных жгутов, разъемов и точек заземления — это поможет вам быстро отыскать их.

Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов. На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом. Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом — на самом кузове они могут быть совершенно в разных местах.

Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове. Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN часто используемые значения :. Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода.

На черно-белых схемах цвета соединений обозначаются буквами:. Иногда можно встретить пустую окружность в узле — это означает, что данное соединение зависит от комплектации автомобиля, линии при этом, как правило, подписаны. Провода в автомобильной электропроводке соединяются несколькими способами, и один из них — разъемы Connector. На рисунке слева вы видите схематическое изображение соединений участков провода через разъемы.

Ну а на этом рисунке видно, как нумеруются контакты в разъемах и как правильно их считать, чтобы узнать где какой пин. Если вы знаете или догадываетесь, откуда пошло такое название, пишите в комментариях, не стесняйтесь. Помимо разъемов Connectors провода в автомобиле соединяются при помощи пакета перемычек или соединительных колодок в электросхемах на английском — Splice. В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней.

Главная отличительная особенность колодки Splice от разъема Connector в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания. Еще один элемент электрической схемы, передающий энергию — предохранитель.

Предохранители в автомобиле имеют два обозначения: Ef — предохранитель в моторном отсеке engine fuse и F fuse — предохранитель в салоне автомобиля. Как и во всех других случаях, после обозначения идет порядковый номер предохранителя и номинал тока в Амперах , на который он рассчитан. Все предохранители расположены рядом — в блоках предохранителей и реле. Автомобильное реле имеет обычно 4 или 5 контактов, которые имеют стандартную нумерацию но бывают и случаи, когда нумерация не совпадает.

Два контакта при этом являются управляющими: 85 и 86, а остальные коммутируют контакты, по которым проходят значительные токи. Реле, как и предохранители, располагаются, в основном, в блоках под капотом и в салоне, но бывают случаи навесного монтажа реле в любом непредсказуемом месте, особенно при самостоятельной установке кем-либо.

На схеме выше представлены далеко не все датчики, которые могут быть в автомобиле. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля. Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены.

В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.

Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания.

Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию. На этой схеме уже появляется такой более сложный элемент схемы как — блок управления или контроллер. Каждый элемент сети автомобиля, имеющий микросхемы или транзисторные ключи в своем составе, помечается значком с изображением транзистора.

Обращаю ваше внимание на то, что в данном примере выше, изображены далеко не все выводы ЭБУ — только те, которые нужны именно на этой схеме. На схемах ниже вы так же встретите изображение ЭБУ. На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.

На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент. На данной схеме изображены элементы управления освещением автомобиля.

У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются. Итак, мы рассмотрели с вами самые распространенные элементы электрических схем автомобилей, посмотрели как они изображаются на схемах и какие ключевые особенности при этом присутствуют.

Искренне надеюсь, что эта статья научила вас чему-нибудь или даже выручила вас в сложной ситуации с поломкой автомобиля. Если у вас появились вопросы, было бы здорово, если вы их напишете в комментариях под этой статьей. Всем огромной удачи на дорогах и увидимся в следующих статьях об автоэлектрике! Электронные формулы атомов химических элементов, слои расположены в порядке заполнения подуровней. Электронные слои атомов заполняются электронами в порядке, согласно правилу Клечковского.

Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки.

Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения. В связи с этим очень часто возникает вопрос, как научится читать электрические схемы, где все составляющие отображаются в виде условных графических обозначений.

Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы. Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область. Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи.

Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые.

Каждая из них имеет свои специфические особенности.

Как читать электросхемы

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек — это залог правильно собранного электронного прибора. А, значит, основная задача сборщика — это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями. Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО. Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:.

Блог пользователя ZAGR на DRIVE2. Вот нашёл в инете, решил сделать запись-памятку. 1 – место расположения реле. Цифра 12 обозначает место .

Как читать принципиальные схемы?

Электрические схемы представляют собой графическое представление составных частей, взаимных соединений, связей электрических устройств, установок. Схемы помогают увидеть и понять, как работает электрическая установка или устройство. В случае ремонта, наличие схемы в разы облегчает поиск и устранение неисправности. Монтажные схемы не дают представления о работе устройства, они предназначены для его сборки. Умение читать различные электрические схемы важно как для новичков, так и для специалистов со стажем оно необходимо при сборке, монтаже и обслуживании, поиске неисправностей. Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область. Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению.

Как читать монтажные электрические схемы

Здравствуйте, уважаемые читатели сайта sesaga. Любое радиотехническое или электротехническое устройство состоит из определенного количества различных электро- и радиоэлементов радиодеталей. Возьмем, к примеру, самый обычный утюг: в нем есть регулятор температуры, лампочка, нагревательный элемент, предохранитель, провода и штепсельная вилка. Утюг представляет собой электротехническое устройство, собранное из специального набора радиоэлементов, обладающих определенными электрическими свойствами, где работа утюга основана на взаимодействии этих элементов между собой. Для осуществления взаимодействия радиоэлементы радиодетали соединяются друг с другом электрически, а в некоторых случаях их размещают на небольшом расстоянии друг от друга и взаимодействие происходит путем образованной между ними индуктивной или емкостной связи.

Как читать схемы?

Как читать электрические схемы? Разбор простой схемы

Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу. Электромонтажная схема — это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Дорогие читатели!

Как научиться читать электрические схемы часть 1

С первого взгляда может показаться, что читать электрические схемы довольно сложно. Но это не совсем так. В этой статье ответим на вопрос — как читать электрические схемы автомобиля. Особенно сложно даётся новичкам чтение схем иностранных автомобилей, потому что сразу бросают в ступор аббревиатуры на английском языке и непонятные условные обозначения. Но не стоит сразу пугаться и отказываться от цели разобраться в схеме. Достаточно потратить несколько минут на изучение справочной информации и потихоньку всё встанет на свои места, а электрическая схема уже не будет казаться чем-то страшным и непонятным.

С первого взгляда может показаться, что читать электрические схемы довольно сложно. Но это не совсем так. В этой статье ответим на.

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Что же представляет собой принципиальная схема? Принципиальная схема — это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы. Именно на принципиальной схеме показано, как именно нужно соединять радиодетали, чтобы в итоге получить готовое электронное устройство, которое способно выполнять определённые функции.

Как читать электросхемы?

ВИДЕО ПО ТЕМЕ: 8 кл — 112. Изображение схем электрических цепей

Вступив на очень увлекательный и тернистый путь изучения электроники, все радиолюбители сталкиваются с такой проблемой как чтение электрических схем. Этому процессу посвящено множество научных статей и еще больше книг, но зачастую в них информация подается путано и непонятно. Начиная с этой статьи, я хочу вместе с вами пройти обучение правильному чтению схем от самых простейших и заканчивая сложными и объемными. Но прежде чем изучать даже самую простую схему нужно познакомиться с основными элементами и их условными обозначениями. Как обозначаются источники питания. Любая схема, насколько бы она ни была сложна или наоборот проста не будет работать без электропитания.

Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали.

Порядок разработки монтажной схемы, её назначение и сфера применения

Электрическая схема представляет собой детальный рисунок с указанием всех электронных компонентов и комплектующих, которые взаимосвязаны между собой проводниками. Знание принципа функционирования электрических цепей является залогом грамотно собранного электроприбора. То есть сборщик должен знать, как обозначаются на схеме электронные элементы, какие значки, буквенные или цифровые символы им соответствуют. Любая электрическая схема включается ряд деталей, состоящих из более мелких элементов. Приведем в качестве примера электрический утюг, который содержит внутри нагревательный элемент, датчик температуры, лампочки, предохранители, а также имеет провод с вилкой. В прочих бытовых приборах предусмотрена усовершенствованная конфигурация с автоматическими выключателями, электромоторами, трансформаторами, а между ними имеются соединители для полноценного взаимодействия компонентов прибора и выполнения предназначения каждого из них.

Как читать электросхемы?

Электрические схемы представляют собой графическое представление составных частей, взаимных соединений, связей электрических устройств, установок. Схемы помогают увидеть и понять, как работает электрическая установка или устройство. В случае ремонта, наличие схемы в разы облегчает поиск и устранение неисправности.

VOLVO как читать электрические схемы — статьи по ремонту автомобилей — статьи полезные о автоэлектрике — дон юг авто сервис

14 ноября, 202029 апреля, 2021 adminЭксплуатация

Содержание

Страницы

• BAW
• Caterpillar
• CUMMINS КОДЫ
• Daewoo
• DAF
• DONGFENG
• Eberspaecher
• FAW
• FAW
• Ford
• FREIGHTLINER
• Hino
• HOWO
• INTERNATIONAL
• IVECO
• Kenworth
• Knorr-Bremse
• Mack
• MAN
• MB Actros
• MERCEDES
• NAVISTAR
• RENAULT
• SCANIA
• SHACMAN SHAANXI
• Toyota
• VOLVO
• WABCO
• Webasto
• автокраны-сервис мануалы
• Автомобильные датчики.
• АВТОНОМКИ
• ГАЗ
• Главная страница
• грузовики — обои для рабочего стола
• Грузовики ближайшего будущего -фото и описание
• Декотора — японские декорированные грузовики
• ДИАГНОСТИКА
• Допустимые осевые нагрузки транспортных средств
• ЗИЛ
• Информация о сайте
• КАМАЗ
• карта сайта
• Китайские легковые автомобили,сервис мануалы электросхемы.
• КРАЗ
• МАЗ
• наименования трасс в СНГ
• нормы расхода топлива
• Обратная связь
• ПАЗ
• ПОЛУПРИЦЕП
• РАЦИИ
• Самый дорогой грузовик в мире
• Сколько грузовиков выпускается в мире?
• СКУТЕРЫ
• СЛОВАРИ
• СПРАВОЧНИКИ
• ТАТРА
• ТАХОГРАФЫ
• ТРАКТОРА
• Трамвай троллейбус
• Урал 4320 электрическая схема
• условные обозначения на гидравлических схемах
• Фестиваль грузовиков фото
• ФОТОН
• Цзефан
• Что требуется от водителей дальнобойщиков?
• ЭБУ обогревателя «Eberspacher D1LC»
• ЭКСКАВАТОРЫ
• электросхема ЭБУ обогревателя «Eberspacher D1LC
• юмор

Cамые просматриваемые

• VOLVO FM, FH версии 2 предохранители и реле
• коды ошибок Mercedes Benz Actros GS система управление переключением передач EPS и Параметрирование КПП
• Shacman Евро З предохранители и реле обозначение
• коды неисправностей для автономки Webasto
• MAN TG-A коды ошибок ZBR и электросхемы на русском языке
• Подогреватель жидкостный Прамотроник (ПЖД) 15. 8106.-15 5 коды неисправностей
• Описание предохранителей и реле DAF XF95
• VOLVO FM, FH Схема соединений (структурная)
• RENAULT PREMIUM предохранители и реле
• Инструкция по настройке салонного мини-таймера Webasto 1533

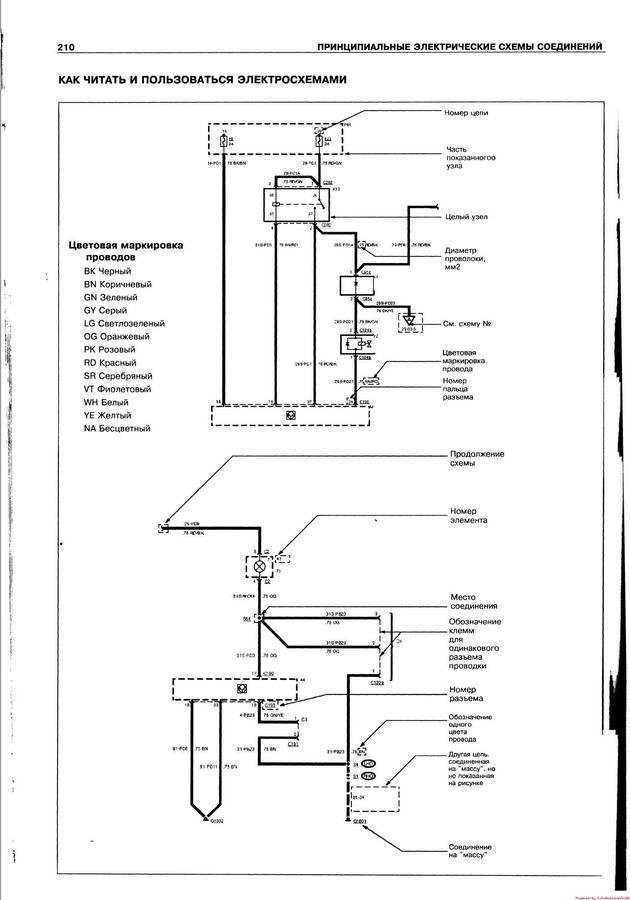

VOLVO как читать электрические схемы

Ниже описан оригинал текста,а под текстом дан перевод на русский язык

1- Refer to the list of contents for the designation of the
circuit diagram. If the circuit diagram designation is
boxed in with broken lines this means that the circuit
diagram is not standard on all market or vehicle
models.
ПЕРЕВОД
1- Обратитесь к списку содержания для обозначения принципиальной схема. Если обозначение принципиальной схемы окруженный с ломаными линиями это означает что схема или диаграмма не стандартная на всей схеме транспортном средстве и зависит от модели.

2- Seek column.
ПЕРЕВОД
2- Ищите колонку.

3- 30 Voltage battery, kl.30.
15 Voltage with starting key in drive position, kl. 15.
61 Voltage when alternator charges, kl.61.
Reference arrow (for circuit diagram EA, seek column 13).
ПЕРЕВОД
3- 30 батарей Напряжения, kl.30.
15 Напряжений со стартовым ключом в положении зажигания, kl.15.
61 Напряжение, когда генератор переменного тока заряжает (вращается двигатель), kl.61.
Справочная стрелка (для ЗЕМЛИ -массы принципиальной схемы, ищите колонку 13).

4- Switch, comp. no. (104).
ПЕРЕВОД
4- выключатель номер 104

5- Single lines, cables.
ПЕРЕВОД
5- Единственная линия, кабель.

6- Relay, comp. no. (303).
ПЕРЕВОД
6- реле под номером 303

7- Cable area and colour (0.75 mm2 blue).
ПЕРЕВОД
7- провод с обозначением цветовой маркировкою и сечением

8- Connector (CLA terminal 4).
ПЕРЕВОД
8- обозначение разьема и порядкового пина в разьеме

9- Bulb, comp. no. (403)
A broken line box round the component number
shows that the component is not standard on all mar-
kets or vehicle models.
ПЕРЕВОД
9- Лампочка, под номером (403) прямоугольник пунктирной линии вокруг числа означает, что компонент не стандартный и зависит от модели транспорта

10- If the line is broken this means the cable is not stan-
dard on all markets or vehicle model.
ПЕРЕВОД
10- если линия пунктирная-означает,что присутствие зависит от модели транспорта

11- Earth connection point no: 2. and earth terminal no: 4.
(see diagram Earth Connections).
ПЕРЕВОД
11- номер точки заземления

12- Joint sleeve.
ПЕРЕВОД
12- совмещенная точка подключения массы

условные обозначения на электрических схемах VOLVO

Вы используете Internet Explorer 6, или старше. Мы настоятельно рекомендуем вам поискать другой браузер или новейшую его версию, чтобы сделать свою работу в интернете более приятной, и соответствующей новейшим стандатрам.

Электрическая схема автомобилей Volvo S40 — V40 (с 1996 по 2000 г.в.)

На этой страничке можно скачать электросхему Вольво S40 — V40 1996 — 2000 годов выпуска.
К сожалению не удалось найти “классическую” общую схему с привязкой элементов электросхемы к кузову автомобиля. Поэтому желающим скачать электросхему нужно будет самим искать интересующий их элемент схемы или участки цепи в 32 представленных здесь схемах с отдельными участками цепей. Значительно упрощает эту задачу русскоязычное описание составляющих компонентов. Привязка, практически каждой схемы к замку зажигания поможет определить какие именно детали задействованы в интересующей вас цепи и как распределяется питание в определённом положении ключа зажигания. А схемы с электронными блоками, допустим FENIX, указывают какими элементами и какие выводы управляют на интерисующем вас участке схемы. Например как показано на одной из 32 схем:

Схемы электропроводки Вольво S40-V40 1996-2000 г.в.

Схема для примера даёт представление о внешнем виде и качестве упакованных в архиве схем.

Номиналы предохранителей указаны прямо на их рисунках в схемах. Опять же, к сожалению, не нашлось схемы распайки монтажного блока с плавкими вставками и если предоставится возможность, в будущем информация эта будет дополнена (возможно с фото). Скачать архив со схемой электропроводки Volvo S40 — V40

Похожие авто электро схемы

• Электросхема Renault Symbol (0)
• Электрические схемы CHERY TIGGO с 2005 г.в. (0)
• Схема электропроводки Шевролет Лачетти. (0)
• Схемы электропроводки Рено Меган исполнения NT8169А с октября 1999 г. (0)
• Схемы электропроводки ТагАЗ (0)

Автор: admin
Последнее редактирование: 02 Авг 2011 в 10:59

http://remontgruzovik.ru/publ/volvo_kak_chitat_ehlektricheskie_skhemy/1-1-0-306
http://avto-elektro-shemy.ru/2011/08/elektricheskaya-sxema-avtomobilej-volvo-s40-v40-s-1996-po-2000-gv/

Отчеты об активности электронной почты центра администрирования Microsoft 365 — администратор Microsoft 365

Редактировать

Твиттер LinkedIn Фейсбук Электронная почта

• Статья
• 25. 10.2022
• 3 минуты на чтение

Панель мониторинга отчетов Microsoft 365 показывает обзор действий по продуктам в вашей организации. Это позволяет вам детализировать отчеты на уровне отдельных продуктов, чтобы получить более детальное представление о действиях в каждом продукте. Ознакомьтесь с обзорной темой отчетов.

Например, вы можете получить общее представление о трафике электронной почты в вашей организации на странице «Отчеты», а затем вы можете углубиться в виджет «Активность электронной почты», чтобы понять тенденции и подробные сведения об активности электронной почты на уровне пользователя в вашей организации.

1. В центре администрирования перейдите на страницу Reports > Usage.
2. Выберите Просмотреть больше в разделе Электронная почта .
3. В раскрывающемся списке Активность электронной почты выберите 9.0024 Exchange > Электронная почта .

Вы можете получить представление об активности электронной почты вашего пользователя, просмотрев диаграммы Activity и Users .

В отчете Электронная почта можно просмотреть тенденции за последние 7 дней, 30 дней, 90 дней или 180 дней. Однако, если вы выберете определенный день в отчете, в таблице будут показаны данные за период до 28 дней с текущей даты (а не даты создания отчета). Данные в каждом отчете обычно охватывают период от 24 до 48 часов.

Диаграмма Activity позволяет вам понять тенденцию активности электронной почты в вашей организации. Вы можете понять разделение электронной почты на отправку, чтение электронной почты, полученную электронную почту, созданную встречу или действия, связанные с встречей.

Диаграмма User позволяет вам понять тенденцию количества уникальных пользователей, которые генерируют действия электронной почты. Вы можете посмотреть на тенденцию пользователей, выполняющих отправку электронной почты, чтение электронной почты, получение электронной почты, создание собрания или интерактивное взаимодействие на собрании.

На диаграмме активности ось Y представляет собой количество действий типа отправки электронной почты, получения электронной почты, чтения электронной почты, создания собрания и участия в собрании.

На диаграмме активности пользователей ось Y представляет собой активность пользователя, связанную с отправкой электронной почты, полученной электронной почтой, прочитанной электронной почтой, созданием собрания или взаимодействием на собрании.

Ось X на обеих диаграммах — это выбранный диапазон дат для данного конкретного отчета.

Вы можете отфильтровать ряды, которые вы видите на диаграмме, выбрав элемент в легенде.

В таблице показана разбивка активности электронной почты на уровне пользователя. Здесь показаны все пользователи, которым назначен продукт Exchange, и их действия с электронной почтой.

Товар	Описание
Имя пользователя	Адрес электронной почты пользователя.
Отображаемое имя	Полное имя пользователя.
Удалено	Относится к пользователю, текущее состояние которого удалено, но который был активен в течение некоторой части отчетного периода отчета.
Дата удаления	Дата удаления пользователя.
Дата последней активности	Время последнего чтения или отправки электронной почты пользователем.
Отправить действия	Количество раз, когда для пользователя было записано действие по отправке электронной почты.
Получение действий	Сколько раз для пользователя было записано действие получения электронной почты.
Действия чтения	Сколько раз для пользователя было записано действие чтения электронной почты.
Действия по созданию собрания	Количество раз, когда для пользователя было записано действие отправки приглашения на собрание.
Взаимодействующие действия встречи	Количество раз, когда пользователь принимал, предварительно, отклонил или отменил приглашение на собрание.
Продукт присвоен	Продукты, назначенные этому пользователю.

Если политики вашей организации запрещают вам просматривать отчеты, содержащие идентифицируемую информацию о пользователе, вы можете изменить настройки конфиденциальности для всех этих отчетов. Ознакомьтесь с Как скрыть сведения об уровне пользователя? в отчетах о действиях в центре администрирования Microsoft 365.

Выберите Выберите столбцы , чтобы добавить или удалить столбцы из отчета.

Вы также можете экспортировать данные отчета в файл Excel .csv, выбрав Экспорт ссылки . Это экспортирует данные всех пользователей и позволяет выполнять простую сортировку и фильтрацию для дальнейшего анализа.

Примечание

Отчет об активности электронной почты доступен только для почтовых ящиков, связанных с пользователями, имеющими лицензии.

Обратная связь

Просмотреть все отзывы о странице

Введение в электронную почту — GeeksforGeeks

Улучшить статью

Сохранить статью

• Уровень сложности: Easy
• Последнее обновление: 02 фев, 2023

Читать

Обсудить

Улучшить статью

Сохранить статью

Введение:

Электронная почта, широко известная как электронная почта, представляет собой метод обмена сообщениями через Интернет. Вот основы электронной почты:

1. Адрес электронной почты: это уникальный идентификатор для каждого пользователя, обычно в формате имя@домен.com.
2. Почтовый клиент: это программа, используемая для отправки, получения и управления электронной почтой, например Gmail, Outlook или Apple Mail.
3. Сервер электронной почты: это компьютерная система, отвечающая за хранение и пересылку электронных писем их предполагаемым получателям.

Чтобы отправить электронное письмо:

1. Создайте новое сообщение в своем почтовом клиенте.
2. Введите адрес электронной почты получателя в поле «Кому».
3. Добавьте строку темы, чтобы резюмировать содержание сообщения.
4. Напишите тело сообщения.
5. При необходимости прикрепите любые соответствующие файлы.
6. Нажмите «Отправить», чтобы доставить сообщение на почтовый сервер получателя.
7. Электронные письма также могут включать такие функции, как «Копия» (копия) и «Скрытая копия» (скрытая копия), чтобы отправлять копии сообщения нескольким получателям, а также параметры «Ответить», «Ответить всем» и «Переслать» для управления беседой.

Электронная почта (e-mail) – одна из наиболее широко используемых услуг Интернета. Эта услуга позволяет пользователю Интернета отправить сообщение в формате (по почте) другому пользователю Интернета в любой части мира. Сообщение в почте содержит не только текст, но и изображения, аудио- и видеоданные. Человек, который отправляет почту, называется отправитель , а человек, который получает почту, называется получатель . Это как почтовая служба. Компоненты системы электронной почты: Основными компонентами системы электронной почты являются: агент пользователя (UA), агент передачи сообщений (MTA), почтовый ящик и буферный файл. Они объясняются следующим образом.

1. Агент пользователя (UA): Обычно UA представляет собой программу, которая используется для отправки и получения почты. Иногда его называют программой для чтения почты. Он принимает различные команды для составления, получения и ответа на сообщения, а также для управления почтовыми ящиками.
2. Агент передачи сообщений (MTA): MTA фактически отвечает за передачу почты из одной системы в другую. Для отправки почты в системе должен быть клиентский MTA и системный MTA. Он пересылает почту в почтовые ящики получателей, если они подключены на одной машине. Он доставляет почту одноранговому MTA, если почтовый ящик назначения находится на другом компьютере. Доставка от одного MTA к другому MTA осуществляется по протоколу Simple Mail Transfer Protocol.
3. Почтовый ящик: Это файл на локальном жестком диске для сбора почты. Доставленные письма присутствуют в этом файле. Пользователь может прочитать его и удалить в соответствии со своим требованием. Для использования системы электронной почты каждый пользователь должен иметь почтовый ящик. Доступ к почтовому ящику есть только у владельца почтового ящика.
4. Файл спула: Этот файл содержит письма, которые должны быть отправлены. Пользовательский агент добавляет исходящие письма в этот файл, используя SMTP. MTA извлекает ожидающую почту из файла спула для ее доставки. Электронная почта позволяет одно имя, псевдоним для представления нескольких разных адресов электронной почты. Он известен как список рассылки . Всякий раз, когда пользователю нужно отправить сообщение, система проверяет имя получателя по базе данных псевдонимов. Если список рассылки присутствует для определенного псевдонима, должны быть подготовлены и переданы MTA отдельные сообщения, по одному для каждой записи в списке. Если для определенного псевдонима такой список рассылки отсутствует, само имя становится адресом именования, и одно сообщение доставляется объекту пересылки почты.

Услуги, предоставляемые системой электронной почты:

• Состав – Состав относится к процессу, который создает сообщения и ответы. Для компоновки можно использовать любой текстовый редактор.
• Перевод – Перевод означает процедуру отправки почты, т.е. от отправителя к получателю.
• Отчетность – Отчетность относится к подтверждению доставки почты. Это помогает пользователю проверить, доставлена ​​ли его почта, потеряна или отклонена.
• Отображение – Относится к представлению почты в форме, понятной пользователю.
• Распоряжение – Этот шаг связан с тем, что получатель будет делать после получения почты, т.е. сохранять почту, удалять перед прочтением или удалять после прочтения.

Преимущества или недостатки:

Преимущества электронной почты:

1. Удобная и быстрая связь с отдельными лицами или группами по всему миру.
2. Легко хранить и искать прошлые сообщения.
3. Возможность отправлять и получать вложения, такие как документы, изображения и видео.
4. Экономически эффективен по сравнению с традиционной почтой и факсом.
5. Доступен круглосуточно и без выходных.

Недостатки электронной почты:

1. Риск спама и фишинговых атак.
2. Огромный объем электронных писем может привести к информационной перегрузке.
3. Может привести к уменьшению личного общения и потере личного контакта.
