Что такое стабилитрон. Как работает стабилитрон. Какие основные характеристики стабилитрона. Где применяются стабилитроны в электронных схемах. Как обозначается стабилитрон на электрических схемах.
Что такое стабилитрон и его принцип работы
Стабилитрон представляет собой полупроводниковый диод специального назначения. Его главная особенность заключается в способности поддерживать постоянное напряжение на своих выводах в определенном диапазоне токов.
Принцип работы стабилитрона основан на явлении электрического пробоя p-n перехода. При обратном включении и достижении напряжения пробоя, ток через стабилитрон резко возрастает, а напряжение остается практически неизменным. Это свойство и используется для стабилизации напряжения.
Основные характеристики стабилитронов
К ключевым параметрам стабилитронов относятся:
- Напряжение стабилизации — номинальное напряжение на стабилитроне в рабочем режиме
- Минимальный и максимальный токи стабилизации
- Дифференциальное сопротивление — характеризует стабильность напряжения
- Температурный коэффициент напряжения — изменение напряжения при нагреве
- Мощность рассеяния — максимально допустимая мощность
Применение стабилитронов в электронных схемах
Стабилитроны широко используются в различных электронных устройствах для решения следующих задач:
- Стабилизация напряжения питания
- Ограничение амплитуды сигналов
- Формирование опорного напряжения
- Защита от перенапряжений
- Температурная компенсация в измерительных схемах
Как выбрать подходящий стабилитрон
При выборе стабилитрона для конкретной схемы необходимо учитывать следующие факторы:
- Требуемое напряжение стабилизации
- Диапазон рабочих токов
- Допустимую мощность рассеяния
- Температурную стабильность
- Точность поддержания напряжения
Правильный выбор поможет обеспечить надежную работу устройства в заданных условиях.

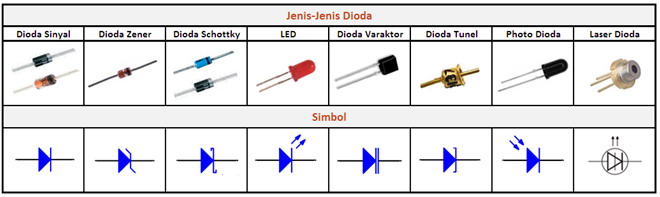

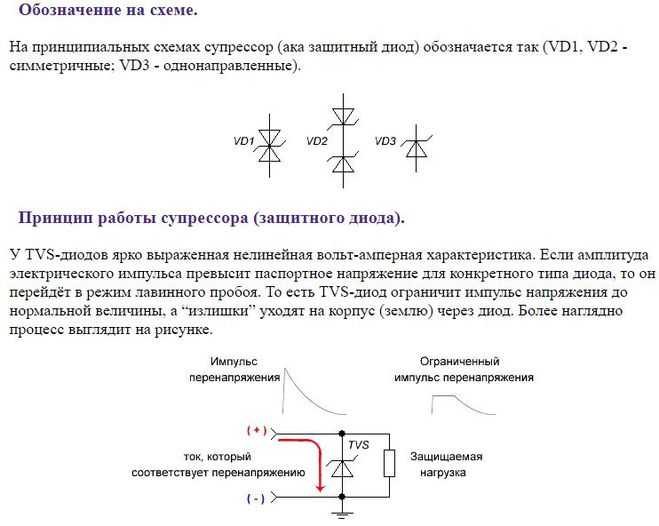

Обозначение стабилитрона на электрических схемах
На принципиальных схемах стабилитрон обозначается специальным графическим символом. Он похож на обычный диод, но имеет дополнительные штрихи на концах.
«` «`Это условное графическое обозначение помогает быстро идентифицировать стабилитроны при чтении электрических схем.
Особенности и преимущества использования стабилитронов
Стабилитроны обладают рядом преимуществ, которые делают их незаменимыми в определенных схемах:
- Простота применения — не требуют сложных схем включения
- Компактность — занимают мало места на печатной плате
- Широкий выбор номиналов напряжения стабилизации
- Высокая надежность и долговечность
- Быстродействие — мгновенная реакция на изменение тока
Эти качества позволяют эффективно решать задачи стабилизации и ограничения напряжения в различных электронных устройствах.
Типичные схемы включения стабилитронов
Рассмотрим несколько базовых схем применения стабилитронов:
1. Простейший параметрический стабилизатор напряжения
В этой схеме стабилитрон включен параллельно нагрузке и поддерживает на ней постоянное напряжение при изменении входного напряжения или тока нагрузки.
2. Ограничитель амплитуды сигнала
Два встречно включенных стабилитрона ограничивают амплитуду переменного сигнала на заданном уровне, защищая последующие каскады от перегрузки.
3. Источник опорного напряжения
Стабилитрон в сочетании с операционным усилителем позволяет получить прецизионный источник опорного напряжения для АЦП и ЦАП.
«`
graph LR
subgraph «Параметрический стабилизатор»
A[Вход] —> B[Резистор]
B —> C[Стабилитрон]
C —> D[Нагрузка]
C —> E[Земля]
D —> E
end
subgraph «Ограничитель амплитуды»
F[Вход] —> G[Резистор]
G —> H[Стабилитрон 1]
G —> I[Стабилитрон 2]
H —> J[Земля]
I —> J
G —> K[Выход]
end
subgraph «Источник опорного напряжения»
L[+V] —> M[Резистор]
M —> N[Стабилитрон]
N —> O[ОУ +]
O —> P[ОУ выход]
P —> Q[ОУ -]
Q —> N
P —> R[Выход]
end «`Эти схемы иллюстрируют основные способы применения стабилитронов в электронных устройствах. Каждая из них имеет свои особенности и области применения.
Сравнение стабилитронов с другими методами стабилизации напряжения
Стабилитроны — не единственный способ стабилизации напряжения. Сравним их с другими популярными методами:
| Метод | Преимущества | Недостатки |
|---|---|---|
| Стабилитроны | Простота, надежность, быстродействие | Ограниченная мощность, фиксированное напряжение |
| Линейные стабилизаторы | Низкий уровень пульсаций, регулируемое напряжение | Низкий КПД при большой разнице входного и выходного напряжений |
| Импульсные стабилизаторы | Высокий КПД, широкий диапазон входных напряжений | Сложность схемы, наличие высокочастотных помех |
Выбор метода стабилизации зависит от конкретных требований к устройству, включая точность, эффективность, стоимость и размеры.
