Как найти неисправность в электросхеме. Поиск неисправностей в электронных схемах: от базовых принципов до продвинутых методов

Как выполнять диагностику электронных схем. Какие методы применяются для поиска неисправностей. Какие типичные проблемы возникают в электронных устройствах. Как проводить функциональное и внутрисхемное тестирование.

Основные принципы диагностики электронных схем

При поиске неисправностей в электронных схемах важно придерживаться определенной методологии и последовательности действий. Это позволяет сократить время диагностики и повысить ее эффективность. Рассмотрим основные принципы, которые следует применять:

• Начинать с внешнего осмотра устройства на предмет видимых повреждений, перегоревших элементов, следов короткого замыкания и т.д.
• Проверять питание схемы — наличие напряжений в контрольных точках, исправность предохранителей и цепей питания.
• Проводить функциональное тестирование для локализации неисправного узла или блока.
• Выполнять поэтапную диагностику от крупных блоков к конкретным компонентам.
• Использовать метод исключения — поочередно проверять работоспособные части схемы.
• Применять специализированные измерительные приборы — мультиметры, осциллографы, логические анализаторы.

Правильный методический подход позволяет существенно ускорить процесс поиска неисправности и избежать ошибок при диагностике.

Функциональное тестирование электронных устройств

Функциональное тестирование является первым этапом диагностики и позволяет оценить работоспособность устройства в целом. Оно включает в себя следующие шаги:

1. Подача питания на устройство и проверка его включения.
2. Оценка основных функций и режимов работы согласно документации.
3. Измерение ключевых параметров на выходе устройства.
4. Подача тестовых сигналов на вход и анализ реакции схемы.
5. Проверка работы органов управления, индикации, интерфейсов.

Если в ходе функционального теста выявлены отклонения от нормальной работы, это позволяет локализовать проблемный узел или блок для дальнейшей детальной диагностики. Важно сравнивать полученные результаты с эталонными значениями из технической документации.

Внутрисхемное тестирование и измерения

После локализации неисправного узла проводится внутрисхемное тестирование для поиска конкретного неисправного компонента. Оно включает:

• Прозвонку цепей на обрыв и короткое замыкание
• Измерение напряжений в контрольных точках схемы
• Проверку токов через ключевые компоненты
• Анализ формы сигналов с помощью осциллографа
• Тестирование отдельных элементов — транзисторов, диодов, конденсаторов

При внутрисхемной диагностике важно четко понимать принцип работы исследуемого узла и ожидаемые параметры сигналов. Сравнение измеренных значений с расчетными позволяет выявить неисправные компоненты.

Типичные неисправности в электронных схемах

В процессе эксплуатации электронных устройств могут возникать различные неисправности. Наиболее распространенными являются:

• Выход из строя электролитических конденсаторов из-за высыхания электролита
• Пробой или обрыв полупроводниковых элементов — транзисторов, диодов
• Нарушение паяных соединений, особенно в местах механических нагрузок
• Выгорание дорожек печатных плат при коротких замыканиях
• Выход из строя микросхем из-за перегрева или статического электричества
• Окисление контактов в разъемах и переключателях

Знание типичных неисправностей позволяет быстрее локализовать проблему при диагностике. Важно также учитывать условия эксплуатации устройства — влажность, температуру, механические воздействия.

Методы поиска неисправностей в цифровых схемах

Цифровые схемы имеют свою специфику при поиске неисправностей. Для их диагностики применяются следующие методы:

1. Проверка уровней логических сигналов с помощью логического пробника
2. Анализ временных диаграмм работы схемы логическим анализатором
3. Сигнатурный анализ для сравнения реальных и эталонных последовательностей сигналов
4. Тестирование микросхем путем подачи тестовых векторов на входы
5. Проверка шин адреса и данных в микропроцессорных системах

При диагностике цифровых устройств важно иметь полную документацию, включая принципиальные схемы и временные диаграммы работы. Это позволяет быстрее локализовать источник проблемы.

Особенности поиска неисправностей в аналоговых схемах

Аналоговые схемы требуют несколько иного подхода при поиске неисправностей по сравнению с цифровыми. Основные особенности диагностики аналоговых устройств:

• Необходимость проверки режимов работы активных элементов — транзисторов, операционных усилителей
• Измерение и анализ частотных характеристик
• Оценка уровня шумов и искажений сигнала
• Проверка цепей обратной связи
• Тестирование температурной стабильности параметров

При диагностике аналоговых схем критически важно иметь качественные измерительные приборы — прецизионные мультиметры, низкошумящие осциллографы, анализаторы спектра. Это позволяет точно оценить параметры сигналов и выявить отклонения от нормы.

Автоматизированные системы поиска неисправностей

Для ускорения процесса диагностики сложных электронных устройств применяются автоматизированные системы поиска неисправностей. Они обладают следующими возможностями:

• Автоматическое тестирование большого числа контрольных точек
• Сравнение измеренных параметров с эталонными значениями
• Формирование диагностических сообщений для оператора
• Генерация тестовых последовательностей сигналов
• Статистический анализ результатов для выявления плавающих неисправностей

Использование автоматизированных систем особенно эффективно при серийном производстве и обслуживании однотипных электронных устройств. Это позволяет существенно сократить время диагностики и минимизировать влияние человеческого фактора.

Рекомендации по повышению эффективности поиска неисправностей

Для повышения эффективности процесса диагностики электронных устройств рекомендуется придерживаться следующих правил:

1. Тщательно изучить техническую документацию перед началом диагностики
2. Составить алгоритм поиска неисправности для конкретного устройства
3. Использовать качественные и поверенные измерительные приборы
4. Вести подробный протокол измерений и наблюдений
5. Применять метод исключения, проверяя сначала наиболее вероятные причины
6. Не торопиться с выводами, перепроверять результаты измерений
7. Консультироваться с более опытными специалистами в сложных случаях

Следование этим рекомендациям позволит повысить качество диагностики и сократить время поиска неисправностей в электронных схемах. Важно также постоянно повышать свою квалификацию и изучать новые методы и приборы для диагностики.

Поиск неисправностей в электронных схемах

Существуют два метода тестирования для диагностики неисправности электронной системы, устройства или печатной платы: функциональный контроль и внутрисхемный контроль. Функциональный контроль обеспе­чивает проверку работы тестируемого модуля, а внутрисхемный контроль состоит в проверке отдельных элементов этого модуля с целью выяснения их номиналов, полярности включения и т. п. Обычно оба этих метода при­меняются последовательно. С разработкой аппаратуры автоматического контроля появилась возможность очень быстрого внутрисхемного кон­троля с индивидуальной проверкой каждого элемента печатной платы, включая транзисторы, логические элементы и счетчики. Функциональ­ный контроль также перешел на новый качественный уровень благодаря применению методов компьютерной обработки данных и компьютерного контроля. Что же касается самих принципов поиска неисправностей, то они совершенно одинаковы, независимо от того, осуществляется ли про­верка вручную или автоматически.

Поиск неисправности должен проводиться в определенной логической последовательности, цель которой — выяснить причину неисправности и затем устранить ее. Число проводимых операций следует сводить к минимуму, избегая необязательных или бессмысленных проверок. Пре­жде чем проверять неисправную схему, нужно тщательно осмотреть ее для возможного обнаружения явных дефектов: перегоревших элементов, разрывов проводников на печатной плате и т. п. Этому следует уделять не более двух-трех минут, с приобретением опыта такой визуальный кон­троль будет выполняться интуитивно. Если осмотр ничего не дал, можно перейти к процедуре поиска неисправности.

В первую очередь выполняется функциональный тест: проверяется работа платы и делается попытка определить неисправный блок и по­дозреваемый неисправный элемент. Прежде чем заменять неисправный элемент, нужно провести

внутрисхемное измерение параметров этого эле­мента, для того чтобы убедиться в его неисправности.

Функциональные тесты

Функциональные тесты можно разбить на два класса, или серии. Тесты серии 1, называемые динамическими тестами, применяются к законченному электронному устройству для выделения неисправного каскада или блока. Когда найден конкретный блок, с которым связана неисправность, применяются тесты серии 2, или статические тесты, для определения одного или двух, возможно, неисправных элементов (резисторов, конден­саторов и т. п.).

Динамические тесты

Это первый набор тестов, выполняемых при поиске неисправности в элек­тронном устройстве. Поиск неисправности должен вестись в направлении от выхода устройства к его входу по

методу деления пополам. Суть этого метода заключается в следующем. Сначала вся схема устройства де­лится на две секции: входную и выходную. На вход выходной секции подается сигнал, аналогичный сигналу, который в нормальных условиях действует в точке разбиения. Если при этом на выходе получается нор­мальный сигнал, значит, неисправность должна находиться во входной секции. Эта входная секция делится на две подсекции, и повторяется предыдущая процедура. И так до тех пор, пока неисправность не будет локализована в наименьшем функционально отличимом каскаде, напри­мер в выходном каскаде, видеоусилителе или усилителе ПЧ, делителе частоты, дешифраторе или отдельном логическом элементе.

Пример 1. Радиоприемник (рис. 38.1)

Самым подходящим первым делением схемы радиоприемника является деление на ЗЧ-секпию и ПЧ/РЧ-секцию. Сначала проверяется ЗЧ-секция: на ее вход (регулятор громкости) подается сигнал с частотой 1 кГц через разделительный конденсатор (10-50 мкФ). Слабый или искаженный сигнал, а также его полное отсутствие указывают на неисправность ЗЧ-секции. Делим теперь эту секцию на две подсекции: выходной каскад и предусилитель. Каждая подсекция прове­ряется, начиная с выхода. Если же ЗЧ-секция исправна, то из громкоговорителя должен быть слышен чистый тональный сигнал (1 кГц). В этом случае неис­правность нужно искать внутри ПЧ/РЧ-секции.

Рис. 38.1.



Очень быстро убедиться в исправности или неисправности ЗЧ-секции мож­но с помощью так называемого «отверточного» теста. Прикоснитесь концом отвертки к входным зажимам ЗЧ-секции (предварительно установив регулятор громкости на максимальную громкость). Если эта секция исправна, будет отче­тливо слышно гудение громкоговорителя.

Если установлено, что неисправность находится внутри ПЧ/РЧ-секции, сле­дует разделить ее на две подсекции: ПЧ-секцию и РЧ-секцию. Сначала прове­ряется ПЧ-секция: на ее вход, т. е. на базу транзистора первого УПЧ подается амплитудно-модулированный (AM) сигнал с частотой 470 кГц¹ через раздели­тельный конденсатор емкостью 0,01-0,1 мкФ. Для ЧМ-приемников требуется частотно-модулированный (ЧМ) тестовый сигнал с частотой 10,7 МГц. Если ПЧ-секция исправна, в громкоговорителе будет прослушиваться чистый тональный сигнал (400-600 Гц). В противном случае следует продолжить процедуру разбиения ПЧ-секции, пока не будет найден неисправный каскад, например УПЧ или детектор.

Если неисправность находится внутри РЧ-секции, то эта секция по возмож­ности разбивается на две подсекции и проверяется следующим образом. АМ-сигнал с частотой 1000 кГц подается на вход каскада через разделительный конденсатор емкостью 0,01-0,1 мкФ. Приемник настраивается на прием радио­сигнала с частотой 1000 кГц, или длиной волны 300 м в средневолновом диапа­зоне. В случае ЧМ-приемника, естественно, требуется тестовый сигнал другой частоты.

Можно воспользоваться и альтернативным методом проверки — методом покаскадной проверки прохождения сигнала. Радиоприемник включается и на­страивается на какую-либо станцию. Затем, начиная от выхода устройства, с по­мощью осциллографа проверяется наличие или отсутствие сигнала в контроль­ных точках, а также соответствие его формы и амплитуды требуемым критериям для исправной системы. При поиске неисправности в каком-либо другом элек­тронном устройстве на вход этого устройства подается номинальный сигнал.

Рассмотренные принципы динамических тестов можно применить к любому электронному устройству при условии правильного разбиения системы и подбора параметров тестовых сигналов.

Пример 2. Цифровой делитель частоты и дисплей (рис. 38.2)

Как видно из рисунка, первый тест выполняется в точке, где схема делится при­близительно на две равные части. Для изменения логического состояния сигна­ла на входе блока 4 применяется генератор импульсов. Светоизлучающий диод (СИД) на выходе должен изменять свое состояние, если фиксатор, усилитель и СИД исправны. Далее поиск неисправности следует продолжить в делителях, предшествующих блоку 4. Повторяется та же самая процедура с использовани­ем генератора импульсов, пока не будет определен неисправный делитель. Если СИД не изменяет свое состояние в первом тесте, то неисправность находится в блоках 4, 5 или 6. Тогда сигнал генератора импульсов следует подавать на вход усилителя и т. д.

Рис. 38.2.

Принципы статических тестов

Эта серия тестов применяется для определения дефектного элемента в каскаде, неисправность которого установлена на предыдущем этапе про­верок.

1. Начать с проверки статических режимов. Использовать вольтметр с чувствительностью не ниже 20 кОм/В.

2. Измерять только напряжение. Если требуется определить величину тока, вычислить его, измерив, падение напряжения на резисторе из­вестного номинала.

3. Если измерения на постоянном токе не выявили причину неисправно­сти, то тогда и только тогда перейти к динамическому тестированию неисправного каскада.

Проведение тестирования однокаскадного усилителя (рис. 38.3)

Обычно номинальные значения постоянных напряжений в контрольных точках каскада известны. Если нет, их всегда можно оценить с прие­млемой точностью. Сравнив реальные измеренные напряжения с их но­минальными значениями, можно найти дефектный элемент. В первую очередь определяется статический режим транзистора. Здесь возможны три варианта.

1. Транзистор находится в состоянии отсечки, не вырабатывая никакого выходного сигнала, или в состоянии, близком к отсечке («уходит» в область отсечки в динамическом режиме).

2. Транзистор находится в состоянии насыщения, вырабатывая слабый искаженный выходной сигнал, или в состоянии, близком к насыщению («уходит» в область насыщения в динамическом режиме).

$11.      Транзистор в нормальном статическом режиме.

Рис. 38.3. Номинальные напряжения:

V_e= 1,1 В, V_b = 1,72 В, V_c = 6,37В.

Рис. 38.4.  Обрыв резистора R₃, транзистор

находится в состоянии отсечки: V_e = 0,3 В,

V_b = 0,94 В, V_c = 0,3В.

После того как установлен реальный режим работы транзистора, вы­ясняется причина отсечки или насыщения. Если транзистор работает в нормальном статическом режиме, неисправность связана с прохождением переменного сигнала (такая неисправность будет обсуждаться позже).

Отсечка

Режим отсечки транзистора, т. е. прекращение протекания тока, имеет место, когда а) переход база-эмиттер транзистора имеет нулевое напря­жение смещения или б) разрывается путь протекания тока, а именно: при обрыве (перегорании) резистора R₃ или резистора R₄ или когда не­исправен сам транзистор. Обычно, когда транзистор находится в состо­янии отсечки, напряжение на коллекторе равно напряжению источника питания V_CC. Однако при обрыве резистора R₃ коллектор «плавает» и теоретически должен иметь потенциал базы. Если подключить вольт­метр для измерения напряжения на коллекторе, переход база-коллектор попадает в условия прямого смещения, как видно из рис. 38.4. По це­пи «резистор R₁— переход база-коллектор — вольтметр» потечет ток, и вольметр покажет небольшую величину напряжения. Это показание полностью связано с внутренним сопротивлением вольтметра.

Аналогично, когда отсечка вызвана обрывом резистора R₄, «плавает» эмиттер транзистора, который теоретически должен иметь потенциал ба­зы. Если подключить вольтметр для измерения напряжения на эмиттере, образуется цепь протекания тока с прямым смещением перехода база-эмиттер. В результате вольтметр покажет напряжение, немного большее номинального напряжения на эмиттере (рис. 38.5).

В табл. 38.1 подытоживаются рассмотренные выше неисправности.

Рис. 38.5.  Обрыв резистора R₄, транзистор

находится в состоянии отсечки:

V_e = 1,25 В, V_b = 1,74 В, V_c = 10 В.

Рис. 38.6. Короткое замыкание пе­рехода

база-эмиттер, транзистор на­ходится в

состоянии отсечки: V_e = 0,48 В, V_b= 0,48 В, V_c = 10 В.

Отметим, что термин «высокое V_BE»означает превышение нормального напряжения прямого смещения эмиттерного перехода на 0,1 – 0,2 В.

Неисправность транзистора также создает условия отсечки. Напря­жения в контрольных точках зависят в этом случае от природы неис­правности и номиналов элементов схемы. Например, короткое замыкание эмиттерного перехода (рис. 38.6) приводит к отсечке тока транзистора и параллельному соединению резисторов R₂ и R₄. В результате потенци­ал базы и эмиттера уменьшается до величины, определяемой делителем напряжения R₁ – R₂ || R₄.

Таблица 38.1. Условия отсечки

Неисправность		Причина
1.                  Ve   Vb               Vc   VBE	0 0 Vac  0	Обрыв резистора R1
Ve   Vb               Vc   VBE	Высокое Нормальное VCC Низкое	Обрыв резистора R4
Ve   Vb               Vc   VBE	Низкое  Низкое Низкое Нормальное	Обрыв резистора R3

Потенциал коллектора при этом, очевидно, ра­вен V_CC. На рис. 38.7 рассмотрен случай короткого замыкания между коллектором и эмиттером.

Другие случаи неисправности транзистора приведены в табл. 38.2.

Рис. 38.7. Короткое замыкание между коллектором и эмиттером, транзистор находится в состоянии отсечки: V_e = 2,29 В, V_b = 1,77 В, V_c = 2,29 В.

Таблица 38.2

Неисправность		Причина
Ve   Vb               Vc   VBE	0 Нормальное VCC Очень высокое, не может быть выдержано функционирующим pn-переходом	Разрыв перехода база-эмиттер
Ve   Vb               Vc   VBE	Низкое Низкое VCC Нормальное	Разрыв перехода база-коллектор



Насыщение

Как объяснялось в гл. 21, ток транзистора определяется напряжением прямого смещения перехода база-эмиттер. Небольшое увеличение этого напряжения приводит к сильному возрастанию тока транзистора. Ко­гда ток через транзистор достигает максимальной величины, говорят, что транзистор насыщен (находится в состоянии насыщения). Потенциал

Таблица 38.3

Неисправность		Причина
1.         Ve   Vb                           Vc	Высокое (Vc) Высокое Низкое	Обрыв резистора R2 или мало сопротивление резистора R1
Ve   Vb                           Vc	0 Низкое Очень низкое	Короткое замыкание конденсатора C3

коллектора уменьшается при увеличении тока и при достижении насыще­ния практически сравнивается с потенциалом эмиттера (0,1 – 0,5 В). Вооб­ще, при насыщении потенциалы эмиттера, базы и коллектора находятся приблизительно на одинаковом уровне                    (см. табл. 38.3).

Нормальный статический режим

Совпадение измеренных и номинальных постоянных напряжений и от­сутствие или низкий уровень сигнала на выходе усилителя указывают на неисправность, связанную с прохождением переменного сигнала, на­пример на внутренний обрыв в разделительном конденсаторе. Прежде чем заменять подозреваемый на обрыв конденсатор, убедитесь в его неис­правности, подключая параллельно ему исправный конденсатор близкого номинала. Обрыв развязывающего конденсатора в цепи эмиттера (C₃ в схеме на рис. 38.3) приводит к уменьшению уровня сигнала на выходе усилителя, но сигнал воспроизводится без искажений. Большая утечка или короткое замыкание в этом конденсаторе обычно вносит изменения в режим транзистора по постоянному току. Эти изменения зависят от статических режимов предыдущих и последующих каскадов.

При поиске неисправности нужно помнить следующее.

1. Не делайте скоропалительных выводов на основе сравнения измерен­ного и номинального напряжений только в одной точке. Нужно запи­сать весь набор величин измеренных напряжений (например, на эмит­тере, базе и коллекторе транзистора в случае транзисторного каскада) и сравнить его с набором соответствующих номинальных напряжений.

2. При точных измерениях (для вольтметра с чувствительностью 20 кОм/В достижима точность 0,01 В) два одинаковых показания в разных контрольных точках в подавляющем большинстве случаев указывают на короткое замыкание между этими точками. Однако бывают и исключения, поэтому нужно выполнить все дальнейшие про­верки для окончательного вывода.

Особенности диагностики цифровых схем

В цифровых устройствах самой распространенной неисправностью явля­ется так называемое «залипание», когда на выводе ИС или в узле схемы постоянно действует уровень логического 0 («константный нуль») или ло­гической 1 («константная единица»). Возможны и другие неисправности, включая обрывы выводов ИС или короткое замыкание между проводни­ками печатной платы.

Рис. 38.8.

Диагностика неисправностей в цифровых схемах осуществляется пу­тем подачи сигналов логического импульсного генератора на входы про­веряемого элемента и наблюдения воздействия этих сигналов на состо­яние выходов с помощью логического пробника. Для полной проверки логического элемента «проходится» вся его таблица истинности. Рассмотрим, например, цифровую схему на рис. 38.8. Сначала записываются логические состояния входов и выходов каждого логического элемента и сопоставляются с состояниями в таблице истинности. Подозрительный логический элемент тестируется с помощью генератора импульсов и логи­ческого пробника. Рассмотрим, например, логический элемент G₁.На его входе 2 постоянно действует уровень логического 0. Для проверки эле­мента щуп генератора устанавливается на выводе 3 (один из двух входов элемента), а щуп пробника — на выводе 1 (выход элемента). Обращаясь к таблице истинности элемента ИЛИ-НЕ, мы видим, что если на одном из входов (вывод 2) этого элемента действует уровень логического 0, то уровень сигнала на его выходе изменяется при изменении логического со­стояния второго входа (вывод 3).

Таблица истинности элемента G₁

Вывод 2	Вывод 3	Вывод 1
0 0 1 1	0 1 0 1	1 0 0 0

Например, если в исходном состоянии на выводе 3 действует логический 0, то на выходе элемента (вывод 1) присутствует логическая 1. Если теперь с помощью генератора изменить логическое состояние вывода 3 к логической 1, то уровень выходного сиг­нала изменится от 1 к 0, что и зарегистрирует пробник. Обратный резуль­тат наблюдается в том случае, когда в исходном состоянии на выводе 3 действует уровень логической 1. Аналогичные тесты можно применить к другим логическим элементам. При этих тестах нужно обязательно пользоваться таблицей истинности проверяемого логического элемента, потому что только в этом случае можно быть уверенным в правильности тестирования.



Особенности диагностики микропроцессорных систем

Диагностика неисправностей в микропроцессорной системе с шинной структурой имеет форму выборки последовательности адресов и данных, которые появляются на адресной шине и шине данных, и последующего сравнения их с хорошо известной последовательностью для работающей системы. Например, такая неисправность, как константный 0 на линии 3 (D₃) шины данных, будет указываться постоянным логическим нулем на линии D₃. Соответствующий листинг, называемый листингом состояния, получается с помощью логического анализатора. Типичный листинг со­стояния, отображаемый на экране монитора, показан на рис. 38.9. Как альтернатива может использоваться сигнатурный анализатор для сбора потока битов, называемого сигнатурой, в некотором узле схемы и сравнения его с эталонной сигнатурой. Различие этих сигнатур указывает на неисправность.

Рис. 38.9.

В данном видео рассказывается о компьютерном тестере для диагностики неисправностей персональных компьютеров типа IBM PC:



Добавить комментарий

Как в электронной схеме найти неисправность. Поиск и устранение неисправностей

Первая подача напряжения в электросхему

При первой подаче напряжения в электросхему может сгореть предохранитель в цепи питания схемы или сработать автомат из-за короткого замыкания на корпус. В этом случае необходимо найти место короткого замыкания при отключении схемы от сети. Это можно сделать повторным измерением сопротивления изоляции схемы относительно корпуса в разных точках схемы, с рассоединением частей схемы, если это необходимо.

После подачи напряжения в электрическую схему проверяется работа всех ее аппаратов при всех режимах работы, предусмотренных схемой.

Поиск и устранение неисправности электрооборудования любой сложности

Наиболее сложным при ремонте электрооборудования является процесс поиска неисправностей, так как современные электрические схемы представляют собой сложную систему. Задача осложняется еще тем, что большинство неисправностей носят скрытый характер и не могут быть обнаружены внешним осмотром. Процесс поиска неисправности представляет собой последовательность тестовых экспериментов и принятия диагностического промежуточного или конечного решения.

Одним из путей уменьшения времени поиска неисправностей и требований к квалификации обслуживающего персонала является применение автоматического поиска неисправностей, основанного на алгоритмизации процедур поиска. Для поиска неисправностей в системе электрооборудования, как показывает опыт эксплуатации, возможно применение следующих методов:

• Внешний осмотр. Наибольший эффект дает внешний осмотр включенного электрооборудования при отсутствии аварийных признаков отказа и соблюдения правил безопасности труда. Признаками неисправности в этом случае (кроме тех, которые можно обнаружить при включенном электрооборудовании) являются: появление искрений, дыма, нагрев отдельных деталей, появление треска и т.п. Однако внешний осмотр не позволяет обнаружить скрытые неисправности.
• Метод замены. Если после замены исчезают неисправности, то был заменен действительно поврежденный элемент.
• Метод вносимой неисправности. В этом случае в проверяемый блок вносятся искусственные повреждения, вызывающие определенные логические взаимодействия элементов. Контроль за параметрами схемы и анализ их изменений позволяют определить или локализовать неисправность.
• Метод половинного разбиения. Этот метод успешно может быть применен в том случае, если показатели надежности отдельных узлов и блоков схем электрооборудования одинаковы. Для поиска неисправности можно проверить один узел, например, по напряжению, а затем по току. Деление может быть выполнено и внутри блока или узла, что позволяет оперативно локализовать, а затем и обнаружить неисправность.
• Метод контрольного сигнала. Использование подобного метода обусловлено широким распространением логических элементов и микросхем в системах регулирования и управления. Для обнаружения неисправности с помощью контрольного сигнала целесообразно представить контрольную цепь диаграммой прохождения сигнала через исправную систему. Контрольному сигналу заданной формы будет соответствовать определенная реакция, анализируя которую, можно выявить работоспособность проверяемого узла или электрической цепи.
• Метод промежуточных измерений. Метод предусматривает осциллографирование характерных процессов, измерение напряжений на контрольных точках, контроль сопротивления отдельных элементов и электрических цепей и другие контрольно-диагностические действия, позволяющие определить место неисправности в электрооборудовании или обнаружить неисправный элемент.
• Метод сравнения с неисправным объектом. Метод сравнения заключается в том, что сигналы неисправности узла или блока схемы сравнивают с сигналами другого исправного или неисправного узла или блока.

К нашей компании Авангард-Сети есть специалисты-электронщики, у которых имеется большой опыт за плечами в области поиска неисправностей и пуско-наладочных работах.

Возможные отказы элементов электрических схем при проверке их под напряжением

При проверке электрических схем под напряжением возможны отказы в работе отдельных элементов схем. Все эти отказы можно свести к нескольким видам:

1. Отсутствие контактата, где он должен быть, – нарушение в работе контактов в аппаратах, слабые контакты в зажимах, повреждения проводов.
2. Наличие контакта там, где его не должно быть, – нарушение в работе контактов в аппарате, замыкание между токоведущими частями, замыкание на корпус токоведущих частей оборудования.
3. Наличие обходной цепи для тока (шунтирование) – например пробой на корпус кнопочного поста мимо кнопки. Это вызывает самовключение аппарата, что может быть при сырости и токопроводящей пыли.
4. Несоответствие схеме некоторых аппаратов и ее частей, например катушка аппарата на другое напряжение, чем напряжение в схеме управления. Все эти неисправности могут проявляться периодически что затрудняет их поиск. Методы наладки в таких случаях зависят от особенностей схемы.

Онлайн журнал электрика

Проверка электронных схем под напряжением проводится только после проверки их корректности монтажа, только после проверки работы аппаратов этих схем без напряжения и проверки сопротивления изоляции цепей, после проверки надежности всех зажимов в схемах шатанием руками и отверткой. Проверка схем выполняются при снятом напряжении силовой цепи, чтоб не врубались электроприемники.

1-ая подача напряжения в электросхему

При первой подаче напряжения в электросхему может сгореть предохранитель в цепи питания схемы либо сработать автомат из-за недлинного замыкания на корпус. В данном случае нужно отыскать место недлинного замыкания при выключении схемы от сети. Это можно сделать повторным измерением сопротивления изоляции схемы относительно корпуса в различных точках схемы, с рассоединением частей схемы, если это нужно.

После подачи напряжения в электронную схему проверяется работа всех ее аппаратов при всех режимах работы, предусмотренных схемой.

Вероятные отказы частей электронных схем при проверке их под напряжением

При проверке электронных схем под напряжением вероятны отказы в работе отдельных частей схем. Все эти отказы можно свести к нескольким видам:

1. Отсутствие контактата, где он должен быть, — нарушение в работе контактов в аппаратах, слабенькие контакты в зажимах, повреждения проводов.

2. Наличие контакта там, где его не должно быть, — нарушение в работе контактов в аппарате, замыкание меж токоведущими частями, замыкание на корпус токоведущих частей оборудования.

3. Наличие обходной цепи для тока (шунтирование) – к примеру пробой на корпус кнопочного поста мимо кнопки. Это вызывает самовключение аппарата, что может быть при сырости и токопроводящей пыли.

4. Несоответствие схеме неких аппаратов и ее частей, к примеру катушка аппарата на другое напряжение, чем напряжение в схеме управления. Все эти неисправности могут проявляться временами что затрудняет их поиск. Способы наладки в таких случаях зависят от особенностей схемы.

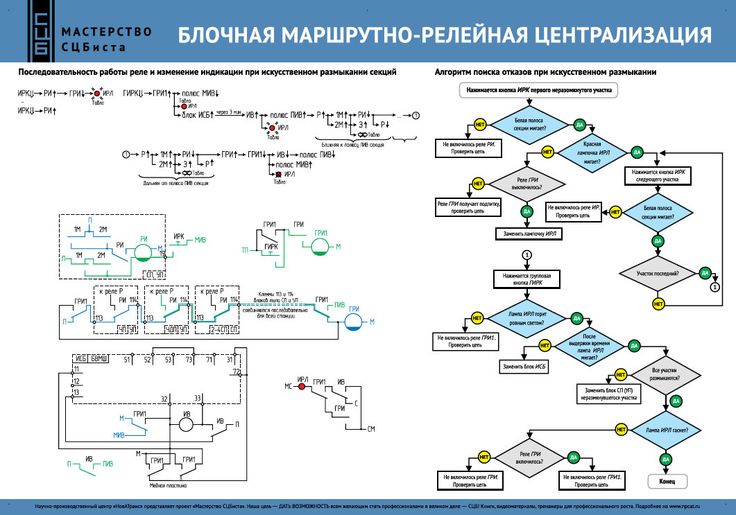

Как отыскать неисправности в электронной схеме

Разглядим на примере часть электронной схемы управления, на которой проследим за поисками неисправности при нарушениях в работе пускателя КМ3.

Допустим, КМ3 не врубается. Тогда нужно снова проверить включение автомата SF в цепи управления. При его включении необходимо проверить наличие напряжения на выходе автомата индикатором.

Ключ КУ необходимо поставить в положение Н – наладка, потому что в этом положении пускатель КМ3 можно включить независимо от других.

Если при нажатии кнопки Запуск пускатель не врубается, то необходимо проверить напряжение на зажиме 1 катушки, можно проверить индикатором.

Напряжение есть. В данном случае нужно проверить целостность подходящего нулевого провода, проверив напряжение двуполюсным индикатором меж точками N и 1.

Напряжение есть. Тогда необходимо проверить плотность зажимов на катушке пускателя либо контактов касания, если необходимо с ее выниманием, зачистить зажимы от окислов, проверить целость обмотки катушки. После чего исправная катушка должна работать.

Напряжения на катушке нет при определении при определении двуполюсным индикатором, однополюсный индикатор указывает напряжение в точке 1. В данном случае необходимо проверить целость подходящего к катушке нулевого провода, подход нулевого провода ко всей цепи управления проверкой напряжения индикатором на выходе из автомата SF относительно корпуса.

Напряжение в точке 1 отсутствует. Проверить напряжение в точке 2. если оно есть, то проверить зажимы и целость провода 1 – 2.

Напряжения в точке 2 нет. Проверить напряжение в точке 3. Если оно есть, то проверить контакты реле КК, зажимы реле КК.

Напряжения в точке 3 нет. Проверить напряжение в точке 4, и если оно есть, то проверить целость провода 3 – 4, его зажимы.

Напряжения в точке 4 нет. Проверить контакты и зажимы кнопки Запуск, и если напряжения нет, то инспектировать дальше по направлению к автомату SF.

Все проверки до кнопки Запуск от катушки пускателя должны выполняться при нажатой кнопке Запуск либо присоединением параллельно ей провода (пунктирная линия на рисунке).

После устранения дефектов в положении выключателя Н – наладка можно пробовать включать пускатель в положении Р – работа . При всем этом вводится зависимость включение пускателя КМ3 от включения пускателей КМ1 и КМ2, потому при проверке они должны быть включены.

Если КМ3 не врубается, то необходимо таким же образом проверить от точки 7 до точки 17 (7 – 8 – 9 – 10 – 11 – 12 – 15 – 17).

Меры предотвращения опасности

Первый и самый действенный способ – установить в щитке специальные защитные устройства. К примеру, УЗО поможет вовремя предотвратить утечку тока в квартире, автоматический выключатель — короткое замыкание и перенапряжение, реле контроля напряжения – возникновение двух фаз в розетке, а также перенапряжения. Учтите, что использовать УЗО можно только если у вас есть заземление, так требует ПУЭ в главе 1.7, а именно в пункте 1.7.80.

Следующее, о чем нужно позаботиться – хотя бы раз в год (а лучше в полгода) делать ревизию электропроводки. Это позволит вовремя обнаружить плохой контакт, повреждение кабеля либо перегрев токоведущих жил. Сюда можно внести еще и оценку состояния старой проводки. Нужно отдавать себе отчет, когда лучше произвести замену всей домашней электросети. Не забывайте об основных признаках проблемы с электрикой – трески, искрение розеток, запах гари. Если какой-либо из этих признаков покажет себя, нужно немедленно переходить к поиску поломки.

Ну и последнее – во время ремонта соблюдайте технику безопасности. Перед тем как вешать телевизор на стену, определите, где проходит скрытая проводка, чтобы случайно в нее не попасть при сверлении. О том, как найти провод в стене, мы рассказывали в соответствующей статье. Помимо этого, не забывайте, что соединять алюминий с медью нужно только с помощью специальных клеммных колодок, а выполнять электромонтаж разрешается только при полном отключении электроэнергии.

Вот мы и рассмотрели возможные неисправности электропроводки в квартире и частном доме. Надеемся, статья была для вас полезной и интересной!

Причины возникновения аварийных ситуаций

Итак, первая и самая основная причина неисправности электрики – желание сэкономить на материалах. Специально выбранное маленькое сечение кабеля (т.к. он будет стоить меньше), дешевая китайская фурнитура, монтаж непрофессионалами. Все это приводит к тому, что через короткий промежуток времени в квартирах происходят пожары в результате возгорания электропроводки.

Второй причиной является старая электропроводка. Как правило, замену кабельной линии в квартире и частном доме осуществляют раз в 10-15 лет. За это время большинство соединений в распределительных коробках ослабевают, изоляция кабелей разрушается, в результате чего и пропадает свет. К тому же, раньше норма потребления электроэнергии была на порядок меньше, поэтому и сечение кабеля было небольшое. Сейчас же, с появлением мощных потребителей, например, котлов и электроплит, сечение кабеля должно быть относительно большим. Например, согласно СП 31.110, п.9.2 электроплиты нужно подключать отдельным кабелем сечением не менее 6 кв.мм.

Третья причина – неправильный электромонтаж. Даже если вы только провели электропроводку, она может уже находиться в неисправном состоянии. Это связано с тем, что неправильно были выполнены соединения проводов, сечение кабеля выбрано с ошибкой (хуже, если слишком маленькое), либо при монтаже была повреждена изоляция проводника. Как результат – утечка тока, возгорание проводки, выход из строя бытовой техники и т.д.

Неправильная эксплуатация. Бывает так, что электропроводка новая, но из-за того, что хозяева небрежно относятся к ней, возникают всякого рода неисправности электрики в доме либо квартире. Например, выдергивание вилки из розетки влечет за собой ситуацию, когда розетка выпадает из стены. Куда хуже, когда происходит механическое повреждение кабеля в стене при вбивании гвоздя (если решили повесить картину) или же сверлении отверстий под крепление для телевизора.

Помимо этого к причинам неисправности проводки можно отнести затопление квартиры соседями сверху, коррозию проводов (чаще всего в месте соединения алюминия с медью), а также выход из строя бытовой техники. Что касается последнего, например, очень часто стиральная машина бьет током при пробое нагревательного элемента (ТЭНа).

Короткое замыкание

Наиболее опасный тип поломки. Чаще всего возникает при механическом повреждении проводов, неправильной эксплуатации электроприборов, непрофессиональном ремонте.

В лучшем случае короткое замыкание приводит к сгоранию предохранителей, в худшем — к серьезному повреждению проводки, прогоранию изоляции, оголению жилы. Также при коротком замыкании существует риск возгорания в любом отсеке машины, в том числе и в двигательном. Если замкнуло провод, который находится рядом с другими, из строя могут быть выведены все.

В результате повреждения проводки происходит отказ (полный или частичный) электрооборудования, двигателя, сопутствующих устройств.

Для устранения проблемы необходимо обратиться к опытному автоэлектрику. Придется заменить перегоревшие предохранители. А возможно и проводку целиком.

Слабый контакт

Выявляется посредством вольтметра. Один провод прибора необходимо присоединить к массе автомобиля, а второй должен прикасаться к выводу соединений. Таким образом происходит замер уровня напряжения. В случае обнаружения утечки напряжения необходимо найти место повреждения изоляции и устранить проблему.

Чтобы снизить риск возникновения проблем с проводкой на Infiniti, стоит доверять ремонт только профессиональному автоэлектрику, устанавливать качественные предохранители и – что очень важно — не оставлять автомобиль надолго в местах с повышенной влажностью.

Поиск неисправностей в вашей электрической системе

Поиск неисправности в электрической системе может быть неприятным, опасным и длительным. При наличии электрических неисправностей автоматические выключатели сработают, если они установлены. Следовательно, эти автоматические выключатели эффективно защищают ваше электрооборудование.

Чтобы устранить проблему, все, что вам нужно сделать, это сначала выяснить, что пошло не так. Проблемы могут возникнуть во время осветительной установки или из-за многолетнего использования, и могут потребоваться услуги аварийный электрик . Чтобы устранить электрическую неисправность, выполните следующие семь шагов.

Способы поиска неисправностей в электросети

Выключите все автоматические выключатели

Вы знаете, почему весь ваш дом теряет электричество? Что-то могло вызвать срабатывание основного переключателя. Несмотря на это, автоматические выключатели все еще включены. Поэтому в качестве меры предосторожности необходимо отключить все автоматические выключатели. Выключить автоматические выключатели так же просто, как щелкнуть выключателем.

Включите главный выключатель питания

Ваш основной предохранительный выключатель мог быть отключен, как описано в первом шаге. Включите главный выключатель, как только отключите все автоматические выключатели. В результате ваших действий основной переключатель теперь будет включен. Однако из-за того, что автоматические выключатели все еще отключены, в вашем доме ничего не будет работать.

Включите автоматические выключатели (один за другим)

Теперь вы должны активировать каждый автоматический выключатель один за другим. Это поможет в процессе выяснения того, что не так.

Распознайте электрическую ошибку

Один из способов найти проблему — включать автоматические выключатели по одному. Если, например, вы включаете кухонный автоматический выключатель, а он остается включенным, то проблем нет. Если автоматический выключатель на заднем дворе снова срабатывает после того, как вы его включили, вам нужно найти источник проблемы.

Выключите все освещение и электроприборы

Включив автоматические выключатели по отдельности, вы можете изолировать неисправную цепь и исправить ее. На этом этапе все автоматические выключатели должны быть снова выключены.

Восстановить все источники питания, кроме одного.

Вы можете восстановить электроэнергию в своем доме, повторно активировав главный выключатель и автоматические выключатели. Однако никогда не включайте автоматический выключатель. Все, кроме неисправной цепи в вашем доме, снова будет под напряжением.

Обратитесь за помощью к опытному электрику

Поврежденная цепь должна быть немедленно отремонтирована. Как только проблема будет обнаружена, электрик с лицензией может помочь с ремонтом. Пока проблема не будет устранена, не включайте неисправный автоматический выключатель.

Советы по поиску и устранению распространенных проблем с электричеством

Нет питания

Если подключаемый модуль не работает, сначала замените лампочку. Затем попробуйте подключить любое другое устройство к другой розетке, чтобы проверить, работает ли это. Даже если это не так, возможно, оригинальная розетка неисправна и ее необходимо заменить. В противном случае переключитесь на новую цепь питания и повторите попытку (возможно, на другом этаже). Если он там работает, то вы имеете дело с неисправным компонентом.

Проверьте гибкие соединения в вилке и замените предохранитель, если прибор не работает в рабочей розетке. Проверьте правильность номинала предохранителя.

Больше не работает? Возможна проблема с внутренними компонентами устройства, требующая квалифицированного ремонта.

Проблема с цепью

Отсоедините или выключите все индикаторы неисправной цепи. Зафиксируйте предохранитель цепи или переустановите автоматический выключатель или УЗО (устройство защитного отключения) после выключения главного выключателя на потребительском устройстве. После этого снова включите главный выключатель питания.

Узнайте, какой компонент цепи перегорает предохранитель или отключает автоматический выключатель, включив каждый свет или подключив каждый прибор по очереди. Как только вы обнаружите проблему, снова изолируйте цепь и тщательно проверьте предохранители, разъемы и гибкие кабели.

Проблема с постоянной проводкой может привести к перегоранию предохранителя или отключению автоматического выключателя в будущем. Проверьте, не замкнуло ли УЗО (устройство защитного отключения) электрические цепи в вашем доме. Сбросьте его, если необходимо. Если это произойдет снова, ищите сломанные фары, неисправные приборы или мертвый курс. Если проблема не устранена, вам необходимо нанять профессионального электрика.

В противном случае узнайте, было ли отключено электричество в районе, спросив у соседей или поставщика энергии. Затем обратитесь к поставщику электроэнергии, если проблема не устранена и вы не можете изолировать ее от домашних цепей. У них будет доступ к основному проводу питания и сервисному предохранителю.

Нет света

Сначала проверьте, горят ли другие индикаторы цепи. Если это так, действуйте, как описано ниже.

Затем проверьте, работают ли какие-либо другие индикаторы в цепи, прежде чем приступить к замене лампочки.

Если это не сработает, попробуйте отключить электричество и проверить кабель/гибкие соединения фонаря. При необходимости удалите жилы и соберите их заново, обращая внимание на затяжку винтов клемм. Продолжайте использовать тестер непрерывности при выключенном питании, чтобы проверить состояние гибкого кабеля и при необходимости заменить его.

Снятие крышки переключателя и проверка кабельных соединений должны устранить проблему. Переделайте их, если они неряшливые. Замените переключатель, если все работает правильно.

Больше не работает? Пригласите профессионального электрика.

Что делать, если возникла проблема с электричеством

Чтобы помочь вам, вот шесть шагов, о которых следует подумать:

Шаг первый: начните со сбора доказательств

Чтобы быть достоверными, каждое собранное свидетельство должно относиться проблема под рукой. Если есть какой-то вопрос, является ли что-то существенным, то тем не менее внесите это в список. Если очевидно, что что-то не относится к делу, сразу отклоните это. Объем собираемых данных не имеет значения; важно, чтобы все было полезно.

Если вы считаете, что это безопасно, следите за системой, пока она работает. Постарайтесь воспринять все, что можете, своими пятью чувствами: зрением, слухом, обонянием, осязанием и температурой (в необычных условиях). Посмотрите, есть ли какая-либо подтверждающая документация.

Шаг второй: Изучите данные

Рассмотрите все данные и, если возможно, отбросьте все, что после дополнительных размышлений окажется неактуальным. Изучите наиболее важные фрагменты информации и, используя систематический, логический подход, определите наиболее вероятный источник проблемы или, по крайней мере, ее местонахождение.

Шаг третий: Найдите источник проблемы

Это можно рассматривать как продолжение процесса анализа. Области или области постепенно уменьшаются в размере до тех пор, пока не будет обнаружен дефектный компонент. Только системным подходом можно установить, что установленный дверной звонок неисправен, если по прошествии определенного времени он не звучит должным образом.

Шаг четвертый: определение и устранение основной причины

Даже если проблема устранена, она вернется, если основная причина не будет устранена. Например, прокол внутренней камеры может привести к спущению велосипедной шины. Даже если дыра залатана (т. е. проблема устранена), она не будет иметь большого значения, если основная причина прокола не будет выявлена ​​и устранена.

Причиной дыры может быть гвоздь, пробивший внешнюю крышку, и его следует удалить.

Шаг пятый: Устраните неисправность в электросети

Это может быть простая работа, подобная описанной выше, или нечто гораздо более сложное. Как бы то ни было, работа под рукой весьма специфична и основана на предыдущих открытиях.

Шаг шестой: ознакомьтесь с системой

После устранения проблемы важно убедиться, что ваше оборудование или система работают должным образом. Для более совершенного оборудования и систем может потребоваться «тонкая настройка» для их восстановления и оптимальной работы.

Защита от электрических взрывов

Всегда проверяйте свою электрическую систему, чтобы убедиться в наличии и правильном функционировании всех необходимых компонентов безопасности. Те, у кого есть дети, должны установить розетки с защитой от детей в каждой комнате своего дома. Хотя эти вилки необходимы во всех новостройках, в старых домах (построенных до 2008 года) их может не быть.

Кроме того, в местах, где они требуются, электрические розетки должны быть правильно установлены. При обнаружении опасности поражения электрическим током эти штепсельные вилки отключаются. Рядом с источниками воды электрики устанавливают розетки с прерывателем цепи замыкания на землю (GFCI), чтобы снизить угрозу поражения электрическим током.‍

Электрические пожары можно предотвратить и улучшить работу вашей системы, если профессиональный электрик проверит вашу проводку. Домовладельцы выиграют от оценки по электробезопасности , а также от обновления правил электробезопасности.

Детекторы дыма для вашей безопасности

Когда вы и ваша семья погружаетесь в глубокий сон, дымовые извещатели станут вашей последней линией защиты. Вы, ваша семья, а также ваш самый ценный актив — ваш дом — были защищены этими системами. Эти системы были созданы и построены с учетом вашей безопасности. С 1 мая 2006 года во всех домах обязательна дымовая сигнализация.

Возможно, пришло время заменить ваши детекторы дыма , если вам больше десяти лет. По крайней мере, одна работающая пожарная сигнализация должна быть установлена ​​на каждом этаже вашего дома, включая дома, в которых проживает владелец, и сдаваемые в аренду объекты, передвижные дома и транспортные средства для отдыха, такие как кемперы и автодома.

• Раз в месяц нажимайте и удерживайте кнопку проверки батареи на датчике дыма в течение пяти секунд. Через год батареи необходимо заменить.

• Каждые шесть месяцев пылесосьте датчики дыма.

• Новый фотоэлектрический датчик дыма следует устанавливать каждые десять лет или раньше, если это указано производителем.

• При необходимости замены батареи может быть доступна профессиональная помощь.

Профессиональные электрики по проблемам с электричеством

Нанять электрика в нерабочее время означает доверить работу профессионалу, а не делать ее самостоятельно. Круглосуточный электрик хорошо разбирается в мерах безопасности при чрезвычайных ситуациях. У них будет все необходимое для завершения работы сразу по прибытии, включая необходимое для этого оборудование. В конце концов, вы и ваша семья будете в безопасности.

7 шагов к поиску неисправностей в электрооборудовании — Metropolitan Electrical Contractors

Электрические неисправности в доме могут поставить вашу семью в серьезную опасность, если проблема не будет выявлена ​​и не устранена в кратчайшие сроки. В среднем в Австралии 11 рабочих погибают в год из-за неисправности электрооборудования, так что вы можете оценить риск, которому эти неисправности могут подвергнуть вашу семью. присутствует споткнется и отключит электричество к нему. Однако иногда это не так, и вместо этого может сработать главный выключатель питания всего дома. Поиск неисправностей может помочь вам определить проблемную цепь и позволить вам вернуть электроэнергию в другом месте.
Metropolitan Electrical Contractors — ваш местный эксперт по электрике в поиске неисправностей, который предлагает 7 шагов, которые помогут вам в поиске неисправностей в электрике. Эти методы поиска электрических неисправностей могут предотвратить причинение вреда вашей семье или вашему дому в результате неисправности электрооборудования.

1.

Выключите все автоматические выключатели

Если во всем вашем доме отключилось электричество, и это не вина поставщика электроэнергии, вы обнаружите, что главный выключатель в вашем распределительном щите сработал ( красный переключатель на картинке выше). Это может сработать, если он обнаружит какую-либо электрическую неисправность в качестве меры предосторожности.

Отдельные автоматические выключатели (оранжевые выключатели на картинке выше) все еще будут включены, поэтому вам сначала нужно их выключить.

2.

Включите главный защитный выключатель

Когда все выключатели находятся в выключенном положении, теперь вы можете снова включить главный защитный выключатель. Электричество теперь доступно в вашем доме. Однако при отключении отдельных цепей питание еще не подается на ваши приборы и светильники.

3.

Включение каждого автоматического выключателя

Когда главный выключатель снова включен, теперь вы можете снова включить каждый автоматический выключатель. Ключевым моментом здесь является поочередное включение каждого переключателя.

4.

Определение неисправной цепи

Включив каждый переключатель по отдельности, вы сможете найти неисправную цепь. Неисправная цепь — это та, которая отключается после того, как вы снова включили ее! Какой-то компонент этой цепи вызывает вашу электрическую неисправность.

5.

Снова выключить все выключатели

Выявив неисправную цепь, вы должны снова выключить все выключатели.

6.

Снова включить электричество

Теперь мы можем начать процесс повторного включения электричества в цепях, которые не отключаются. Сначала включите главный выключатель, а затем снова включите каждую цепь, кроме неисправной.

Теперь в вашем доме снова есть электричество, и вам не нужно беспокоиться о том, что неисправная цепь снова отключится.

7.

Вызов электрика по поиску неисправностей

После обнаружения неисправной цепи и отключения от нее питания пришло время вызвать профессионального электрика по поиску неисправностей. Пока ваши неисправности не будут устранены, этот переключатель не будет оставаться включенным, и любые устройства, подключенные к цепи, не будут иметь питания.

Что вызывает электрические неисправности?

Неисправность в электросети может быть вызвана целым рядом различных проблем в вашем доме. Некоторые из них являются человеческими ошибками и могут быть легко исправлены, в то время как другие могут быть более системными.

Вот список наиболее распространенных причин электрических неисправностей:

• Цепь перегрузки — к цепи подключено слишком много приборов или оборудования, а потребность в электроэнергии превышает максимально доступную мощность
• Электропроводка в главном электрическом щитке уложена слишком плотно – расстояние между проводами должно составлять примерно 30 мм, чтобы предотвратить их повреждение во время установки или ремонта
• Ослабленные соединения на главной панели – соединения на главной панели должны быть надежно установлены

Некоторые из них, к сожалению, находятся вне вашего контроля, за исключением обеспечения полной лицензии вашего электрика. Однако есть несколько вещей, которые вы можете сделать дома, чтобы предотвратить ошибки.

Как предотвратить неисправности электрооборудования

Первый и самый простой способ предотвратить неисправности электрооборудования — убедиться, что все электрики, работающие в вашем доме, имеют полную лицензию. На самом деле, согласно BUILD, нелицензированным или незарегистрированным электрикам запрещено выполнять какие-либо электромонтажные работы. Неправильная электромонтажная работа — это путь в один конец к электрической неисправности где-то в будущем.

Вы можете предотвратить неисправности в своем доме, приняв меры самостоятельно:

• Регулярно проверяйте электропроводку на наличие повреждений
• Иметь выделенную цепь для энергоемких приборов, таких как кондиционеры
• Не перегружайте цепь слишком большим количеством соединений или присоединением силовых плат к силовым платам
• Регулярно привлекайте электрика для проверки распределительного щита на наличие неисправностей

Иногда неисправность просто невозможно устранить, так какая же система может защитить вас и ваш дом?

Что такое замыкание, размыкание и короткое замыкание?

Ваш распределительный щит защищает как вашу семью, так и дом от электрических неисправностей с помощью замкнутых и разомкнутых цепей. Что же это такое?

Открытые и замкнутые цепи

Цепь состоит из электропроводки и компонентов, таких как вентиляторы, выключатели и лампы. Чтобы электричество текло, проводка и компоненты должны образовывать замкнутый путь, по которому течет электричество. это замкнутая цепь .

Любое прерывание этого замкнутого пути сформирует разомкнутую цепь . Это прерывание может быть вызвано выключением переключателя или даже неисправной проводкой. Разомкнутая цепь остановит поток электричества и не подаст питание ни на один подключенный компонент.

Простым примером этого является свет и его выключатель. Когда выключатель включен, цепь замыкается и по ней течет электричество. Это приводит к включению света. Когда выключатель света выключается, цепь прерывается (размыкается), и свет выключается, поскольку электричество больше не течет.

В этом случае автоматический выключатель действует как выключатель. Когда он обнаруживает электрическую неисправность, он срабатывает и размыкает цепь, останавливая поток электричества в этой цепи.

Короткие замыкания

В то время как разомкнутые и замкнутые цепи являются частью нормальной работы вашего электрооборудования в вашем доме, короткое замыкание — это плохая новость. Здесь происходит соединение там, где его быть не должно, и по нему течет электричество.

Ваш автоматический выключатель предназначен для защиты ваших электрических систем от этой проблемы.

Электрик по поиску неисправностей

Неисправные электрические системы в вашем доме подвергают ваш дом и семью большому риску возникновения опасных проблем с электричеством. Эти риски включают поражение электрическим током и даже возгорание, связанное с электричеством.

Если вы не являетесь лицензированным электриком, вы не сможете определить причину проблем с электричеством или выполнить необходимый ремонт. Вот почему важно, чтобы у вас был квалифицированный электрик для поиска неисправностей в электрических услугах.

Компания Metropolitan Electrical Contractors предоставляет высококачественные услуги по аварийному электроснабжению домов по всей Австралии.
