Основы чтения электрических схем

Умение читать электрические схемы — важный навык для любого, кто занимается электроникой или электротехникой. Чтение схем позволяет понять принцип работы устройства, найти неисправности, модифицировать или создавать собственные схемы. Вот несколько ключевых моментов, с которых стоит начать изучение электрических схем:

• Ознакомьтесь с основными условными графическими обозначениями элементов схем (резисторы, конденсаторы, диоды, транзисторы и т.д.)
• Изучите буквенно-цифровые обозначения элементов (R — резистор, C — конденсатор, VT — транзистор и т.п.)
• Научитесь определять направление протекания тока в схеме
• Разберитесь с типами соединений элементов (последовательное, параллельное, смешанное)
• Поймите принцип работы основных схемотехнических узлов (делители напряжения, фильтры, усилители и др.)

Начинать лучше с простых схем, постепенно переходя к более сложным. Практика и опыт — ключ к успешному освоению навыка чтения электрических схем.

Виды электрических схем

Существует несколько основных видов электрических схем, каждый из которых имеет свое назначение:

• Структурная схема — отображает основные функциональные части устройства и связи между ними
• Функциональная схема — показывает процессы, протекающие в отдельных функциональных частях или во всем устройстве
• Принципиальная схема — наиболее полная схема, отображающая все электрические элементы и связи между ними
• Монтажная схема — показывает соединения элементов и устройств с учетом их реального расположения

Для начинающих наиболее важно научиться читать принципиальные схемы, так как они содержат наиболее полную информацию об устройстве.

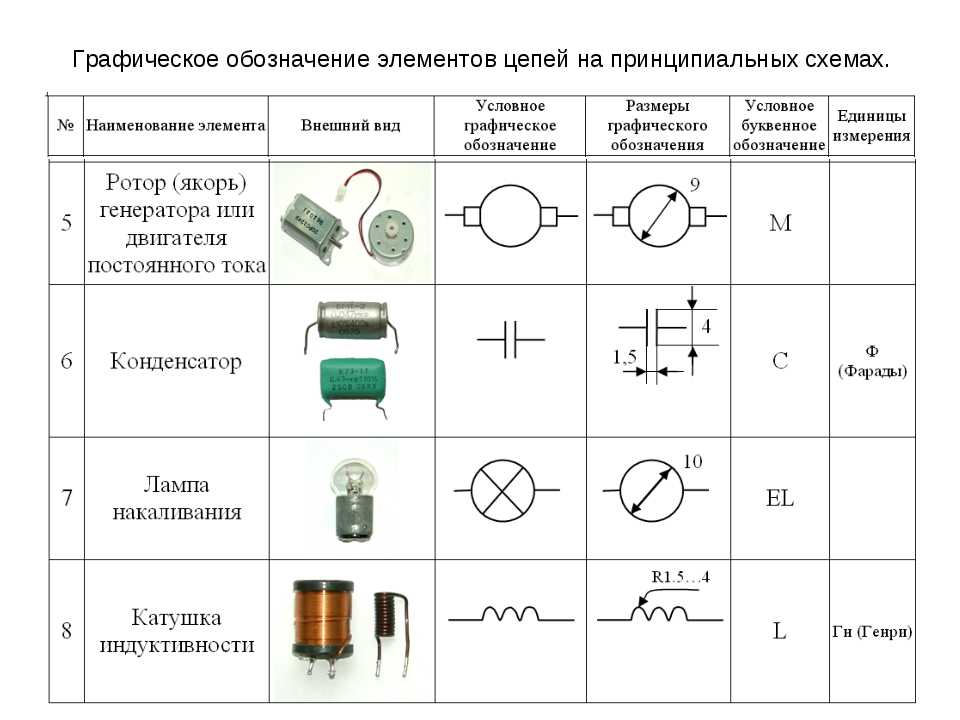

Условные графические обозначения на электрических схемах

Чтобы успешно читать электрические схемы, необходимо хорошо знать условные графические обозначения элементов. Вот некоторые из самых распространенных:

• Резистор — зигзагообразная линия
• Конденсатор — две параллельные линии
• Диод — треугольник, примыкающий к линии
• Транзистор — круг с тремя выводами
• Катушка индуктивности — несколько полукружий
• Трансформатор — две катушки индуктивности рядом

Важно помнить, что некоторые обозначения могут незначительно отличаться в разных стандартах. Рекомендуется иметь под рукой справочник с актуальными обозначениями.

Анализ работы схемы

При анализе работы электрической схемы следует придерживаться определенной последовательности действий:

1. Определите источник питания схемы
2. Найдите основные функциональные блоки
3. Проследите путь протекания тока от источника питания через нагрузку
4. Определите назначение каждого элемента в схеме
5. Проанализируйте, как изменение состояния одного элемента влияет на работу других частей схемы

Такой системный подход позволит постепенно сформировать целостное понимание принципа работы устройства.

Практические советы по чтению электрических схем

Вот несколько практических рекомендаций, которые помогут быстрее освоить навык чтения электрических схем:

• Начинайте с простых схем и постепенно переходите к более сложным
• Используйте цветные карандаши для выделения различных цепей на схеме
• Пробуйте самостоятельно начертить схему по текстовому описанию
• Практикуйтесь в чтении схем реальных устройств
• Не стесняйтесь задавать вопросы более опытным коллегам

Помните, что умение читать электрические схемы приходит с опытом. Регулярная практика — ключ к успеху в освоении этого навыка.

Инструменты для работы с электрическими схемами

Для эффективной работы с электрическими схемами полезно использовать специальные инструменты:

• Программы для рисования схем (KiCad, Eagle, Altium Designer)
• Симуляторы электрических цепей (LTspice, Multisim)
• Справочники по электронным компонентам
• Измерительные приборы (мультиметр, осциллограф)

Эти инструменты помогут не только в чтении, но и в создании и отладке собственных схем.

Распространенные ошибки при чтении электрических схем

При изучении электрических схем начинающие часто допускают определенные ошибки:

• Неправильная интерпретация условных обозначений
• Игнорирование направления протекания тока
• Непонимание функций отдельных элементов схемы
• Неспособность увидеть общую картину работы устройства
• Пренебрежение дополнительной информацией на схеме (номиналы компонентов, примечания)

Осознание этих типичных ошибок поможет избежать их в собственной практике.

Заключение

Умение читать электрические схемы — важный навык, который открывает широкие возможности в области электроники и электротехники. Освоение этого навыка требует времени, терпения и практики. Начните с изучения основных обозначений, постепенно переходите к анализу простых схем, а затем и более сложных устройств. Регулярная практика и использование специализированных инструментов помогут вам стать настоящим профессионалом в чтении электрических схем.

Как читать электрические схемы ⋆ diodov.net

При изучении электроники возникает вопрос, как читать электрические схемы. Естественным желанием начинающего электронщика или радиолюбителя является спаять какое-то интересное электронное устройство. Однако на начальном пути достаточных теоретических знаний и практических навыков как всегда не хватает. Поэтому устройство собирают вслепую. И часто бывает, что спаянное устройство, на которое было затрачено много времени, сил и терпения, – не работает, что вызывает только разочарование и отбивает желание у начинающего радиолюбителя заниматься электроникой, так и не ощутив все прелести данной науки. Хотя, как оказывается, схема не заработала из-за допущения сущего пустяковой ошибки. На исправление такой ошибки у более опытного радиолюбителя ушло бы меньше минуты.

В данной статье приведены полезные рекомендации, которые позволят свести к минимуму количество ошибок. Помогут начинающему радиолюбителю собирать различные электронные устройства, которые заработают с первого раза.

Как научиться читать электрические схемы

Любая радиоэлектронная аппаратура состоит из отдельных радиодеталей, спаянных (соединенных) между собой определенным образом. Все радиодетали, их соединения и дополнительные обозначения отображаются на специальном чертеже. Такой чертеж называется электрической схемой. Каждая радиодеталь имеет свое обозначение, которое правильно называется условное графическое обозначение, сокращенно – УГО. К УГО мы вернемся дальше в этой статье.

Принципиально можно выделить два этапа совершенствования чтения электрических схем. Первый этап характерен для монтажников радиоэлектронной аппаратуры. Они просто собирают (паяют) устройства не углубляясь в назначение и принцип работы основных его узлов. По сути дела – это скучная работа, хотя, хорошо паять, нужно еще поучиться. Лично мне гораздо интересней паять то, что я полностью понимаю, как оно работает. Появляются множества вариантов для маневров. Понимаешь какой номинал, например резистора или конденсатора критичный в данной случае, а каким можно пренебречь и заменить другим. Какой транзистор можно заменить аналогом, а где следует использовать транзистор только указанной серии. Поэтому лично мне ближе второй этап.

Второй этап присущ разработчикам радиоэлектронной аппаратуры. Такой этап является самый интересный и творческий, поскольку совершенствоваться в разработке электронных схем можно бесконечно.

По этому направлению написаны целые тома книг, наиболее известной из которых является «Искусство схемотехники». Именно к этому этапу мы будем стремиться подойти. Однако здесь уже потребуются и глубокие теоретические знания, но все оно того стоит.

Учиться читать электрические схемы мы будем из самых простых примеров и постепенно продвигаться дальше.

Почему полезно разбираться в автоэлектрике

Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах – замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь. Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту “карусель” значительные суммы денег (что кстати иногда не гарантирует положительного результата). По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное – уметь их читать и понимать.

Обозначение источников питания

Любое радиоэлектронное устройство способно выполнять свои функции только при наличии электроэнергии. Принципиально выделяют два типа источников электроэнергии: постоянного и переменного тока. В данной статье рассматриваются исключительно источниках постоянного тока. К ним относятся батарейки или гальванические элементы, аккумуляторные батареи, различного рода блоки питания и т.п.

В мире насчитывается тысячи тысяч разных аккумуляторов, гальванических элементов и т.п., которые отличаются как внешним видом, так и конструкцией. Однако всех их объединяет общее функциональное назначение – снабжать постоянным током электронную аппаратуру. Поэтому на чертежах электрических схем источники они обозначаются единообразно, но все же с некоторыми небольшими отличиями.

Электрические схемы принято рисовать слева на право, то есть так, как и писать текст. Однако такого правила далеко не всегда придерживаются, особенно радиолюбители. Но, тем не менее, такое правило следует взять на вооружение и применять в дальнейшем.

Гальванический элемент или одна батарейка, неважно “пальчиковая”, “мизинчиковая” или таблеточного типа, обозначается следующим образом: две параллельные черточки разной длины. Черточка большей длины обозначает положительный полюс – плюс «+», а короткая – минус «-».

Также для большей наглядности могут проставляться знаки полярности батарейки. Гальванический элемент или батарейка имеет стандартное буквенное обозначение G.

Однако радиолюбители не всегда придерживаются такой шифровки и часто вместо G пишут букву E, которая обозначает, что данный гальванический элемент является источником электродвижущей силы (ЭДС). Также рядом может указываться величина ЭДС, например 1,5 В.

Иногда вместо изображения источника питания показывают только его клеммы.

Группа гальванических элементов, которые могут повторно перезаряжаться, аккумуляторной батареей. На чертежах электрических схем они обозначается аналогично. Только между параллельными черточками находится пунктирная линия и применяется буквенное обозначение GB. Вторая буква как раз и обозначает «батарея».

Обозначение проводов и их соединений на схемах

Электрические провода выполняют функцию объединения всех электронных элементов в единую цепь. Они выполняют роль «трубопровода» – снабжают электронные компонент электронами. Провода характеризуются множеством параметров: сечением, материалом, изоляцией и т.п. Мы же будем иметь дело с монтажными гибкими проводами.

На печатных платах проводами служат токопроводящие дорожки. Вне зависимости от вида проводника (проволока или дорожка) на чертежах электрических схем они обозначаются единым образом – прямой линией.

Например, для того, что бы засветить лампу накаливания необходимо напряжение от аккумуляторной батареи подвести с помощью соединительных проводов к лампочке. Тогда цепь будет замкнута и в ней начнет протекать ток, который вызовет нагрев нити лампы накаливания до свечения.

Проводник принять обозначать прямой линией: горизонтальной или вертикальной. Согласно стандарту, провода или токоведущие дорожки могут изображаться под углом 90 или 135 градусов.

В разветвленных цепях проводники часто пересекаются. Если при этом не образуется электрическая связь, то точка в месте пересечения не ставится.

Если в месте пересечения проводников образуется электрическая связь, то это место обозначается точкой, называемой электрическим узлом. В узле могут пересекаться одновременно несколько проводников. Здесь я советую познакомиться с первым законом Кирхгофа.

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Обозначение предохранителей на электросхемах Еще один элемент электрической схемы, передающий энергию — предохранитель. Главная отличительная особенность колодки Splice от разъема Connector в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания. Важно: Нумерация деталей на схемах идет столбцами сверху вниз, слева направо.

Другие источники питания показаны на следующей картинке. Кроме того, не допускается пересечение позиционного обозначения линиями связи, УГО элемента или любыми другими надписями и линиями.

Начинают сборку от фазы. В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней.

Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Изучают всевозможные цепи каждого электроприемника: электродвигателя, обмотки магнитного пускателя, реле, прибора и т. Дело в том, то не всегда те или иные детали могут использоваться в привычной роли.

При этом, если линии пересекаются — то контакта между этими проводниками нет, а если в месте пересечения присутствует точка — это узел соединения нескольких проводников.

На рисунке в правом нижнем углу показана группа из трёх экранированных проводников. Не секрет, что многие узлы радиоаппаратуры чувствительны к воздействию внешних или «соседствующих» электромагнитных полей. Как читать электрические схемы

Обозначение общего провода

В сложных электрических цепях с целью улучшения читаемости схемы часто проводники, соединенные с отрицательной клеммой источника питания, не изображают. А вместо них применяют знаки, обозначающие отрицательных провод, который еще называют общий или масса или шасси или земля.

Рядом со знаком заземления часто, особенно в англоязычных схемах, делается надпись GND, сокращенно от GRAUND – земля.

Однако следует знать, что общий провод не обязательно должен быть отрицательным, он также может быть и положительным. Особенно часто за положительный общий провод принимался в старых советских схемах, в которых преимущественно использовались транзисторы p–n–p структуры.

Поэтому, когда говорят, что потенциал в какой-то точке схемы равен какому-то напряжению, то это означает, что напряжение между указанной точкой и «минусом» блока питания равен соответствующему значению.

Например, если напряжение в точке 1 равно 8 В, а в точке 2 оно имеет величину 4 В, то нужно положительный щуп вольтметра установить в соответствующую точку, а отрицательный – к общему проводу или отрицательной клемме.

Таким подходом довольно часто пользуются, поскольку это очень удобно с практической точки зрения, так как достаточно указать только одну точку.

Особенно часто это применяется при настройке или регулировке радиоэлектронной аппаратуре. Поэтому учиться читать электрические схемы гораздо проще, пользуясь потенциалами в конкретных точках.

Условное графическое обозначение радиодеталей

Основу любого электронного устройства составляют радиодетали. К ним относятся резисторы, светодиоды, транзисторы, конденсаторы, различные микросхемы и т. д. Чтобы научиться читать электрические схемы нужно хорошо знать условные графические обозначения всех радиодеталей.

Для примера рассмотрим следующий чертеж. Он состоит из батареи гальванических элементов GB1, резистора R1 и светодиода VD1. Условное графическое обозначение (УГО) резистора имеет вид прямоугольника с двумя выводами. На чертежах он обозначается буквой R, после которой ставится его порядковый номер, например R1, R2, R5 и т. д.

Поскольку важным параметром резистора помимо сопротивления является мощность рассеивания, то ее значение также указывается в обозначении.

УГО светодиода имеет вид треугольника с риской у его вершины; и двумя стрелочками, острия которых направлены от треугольника. Один вывод светодиода называется анодом, а второй – катодом.

Светодиод, как и «обычный» диод, пропускает ток только в одном направлении – от анода к катоду. Данный полупроводниковый прибор обозначается VD, а его тип указывается в спецификации или в описании к схеме. Характеристики конкретного типа светодиода приводятся в справочниках или «даташитах».

Описание работы

Если электросхема построена правильно, то и работать она будет исправно. Работает все так. От источника питания идет заряд, который попадает под клеммник в проводник и электромагнитную катушку реле. Через катушку электроток устремляется к контактам. Как только ток попадает в контакты, начинает работать вся сеть, включается диод. Благодаря электродвижущей силе поддерживается первоначальный электроток, и он достигает наибольших значений.

Обратите внимание! Стоит указать, что без электродвижущей самоиндукции поддержание тока в контуре невозможно, поскольку при большом значении амплитуды, радиоэлементы начинают плохо работать. Благодаря этому импульсу, пробиваются полупроводниковые переходы, и выводится аппарат из функционирования. Сегодня диоды уже встраиваются в реле. Это позволяет работать электросхеме правильно.

В целом, в дополнение к теме, как научиться читать электрические принципиальные схемы, стоит отметить, что читать их необходимо с опорой на обучающий материал, в котором указывается информация о том, что значат те или иные условные обозначения. Только после получения полной информации, можно приступать к работе, если производятся соответствующие действия в электропроводке.

Вам это будет интересно Как соединять конденсаторы

Как читать электрические схемы реально

Давайте вернемся к простейшей схеме, состоящей из батареи гальванических элементов GB1, резистора R1 и светодиода VD1.

Как мы видим – цепь замкнута. Поэтому в ней протекает электрический ток I, который имеет одинаковое значение, поскольку все элементы соединены последовательно. Направление электрического тока I от положительной клеммы GB1 через резистор R1, светодиод VD1 к отрицательной клемме.

Назначение всех элементов вполне понятно. Конечной целью является свечение светодиода. Однако, чтобы он не перегрелся и не вышел из строя резистор ограничивает величину тока.

Величина напряжения, согласно второму закона Кирхгофа, на всех элементах может отличаться и зависит от сопротивления резистора R1 и светодиод VD1.

Если измерить вольтметром напряжение на R1 и VD1, а затем полученные значения сложить, то их сумма будет равна напряжению на GB1: V1 = V2 + V3.

Соберем по данному чертежу реальное устройство.

Как читать электрические схемы с минимальным набором радиодеталей мы разобрались. Теперь можем перейти к более сложному варианту.

Добавляем радиодетали

Рассмотрим следующую схему, состоящую из четырех параллельных ветвей. Первая представляет собой лишь аккумуляторную батарею GB1, напряжением 4,5 В. Во второй ветви последовательно соединены нормально замкнутые контакты K1.1 электромагнитного реле K1, резистора R1 и светодиода VD1. Далее по чертежу находится кнопка SB1.

Третья параллельная ветвь состоит из электромагнитного реле K1, шунтированного в обратном направлении диодом VD2.

В четвертой ветви имеются нормально разомкнутые контакты K1.2 и бузер BA1.

Здесь присутствуют элементы, ранее нами не рассмотрены в данной статье: SB1 – это кнопка без фиксации положения. Пока она нажата ее, контакты замкнуты. Но как только мы перестанем нажимать и уберем палец с кнопки, контакты разомкнутся. Такие кнопки еще называют тактовыми.

Следующий элемент– это электромагнитное реле K1. Принцип работы его заключается в следующем. Когда на катушку подано напряжение, замыкаются его разомкнутые контакты и размыкаются замкнутые контакты.

Все контакты, которые соответствуют реле K1, обозначаются K1.1, K1.2 и т. д. Первая цифра означает принадлежность их соответствующему реле.

Бузер

Следующий элемент, ранее не знакомый нам, – это бузер. Бузер в какой-то степени можно сравнить с маленьким динамиком. При подаче переменного напряжения на его выводы раздается звук соответствующей частоты. Однако в нашей схеме отсутствует переменное напряжение. Поэтому мы будем применять активный бузер, который имеет встроенный генератор переменного тока.

Пассивный бузер – для переменного тока.

Активный бузер – для постоянного тока.

Активный бузер имеет полярность, поэтому следует ее придерживаться.

Теперь мы уже можем рассмотреть, как читать электрическую схему в целом.

В исходном состоянии контакты K1. 1 находятся в замкнутом положении. Поэтому ток протекает по цепи от GB1 через K1.1, R1, VD1 и возвращается снова к GB1.

При нажатии кнопки SB1 ее контакты замыкаются, и создается путь для протекания тока через катушку K1. Когда реле получило питание ее нормально замкнутые контакты K1.1 размыкаются, а нормально замкнутые контакты K1.2 замыкаются. В результате гаснет светодиод VD1 и раздается звук бузера BA1.

Теперь вернемся к параметрам электромагнитного реле K1. В спецификации или на чертеже обязательно указывается серия применяемого реле, например HLS‑4078‑DC5V. Такое реле рассчитано на номинальное рабочее напряжение 5 В. Однако GB1 = 4,5 В, но реле имеет некоторый допустимы диапазон срабатывания, поэтому оно будет хорошо работать и при напряжении 4,5 В.

Для выбора бузера часто достаточно знать лишь его напряжение, однако иногда нужно знать и ток. Также следует не забывать и о его типе – пассивный или активный.

Диод VD2 серии 1N4148 предназначен для защиты элементов, которые производят размыкание цепи, от перенапряжения. В данном случае можно обойтись и без него, поскольку цепь размыкает кнопка SB1. Но если ее размыкает транзистор или тиристор, то VD2 нужно обязательно устанавливать.

Учимся читать схемы с транзисторами

На данном чертеже мы видим транзистор VT1 и двигатель M1. Для определенности будем применять транзистор типа 2N2222, который работает в режиме электронного ключа.

Чтобы транзистор открылся, нужно на его базу подать положительный потенциал относительно эмиттера – для n–p–n типа; для p–n–p типа нужно подавать отрицательный потенциал относительно эмиттера.

Кнопка SA1 с фиксацией, то есть он сохраняет свое положение после нажатия. Двигатель M1 постоянного тока.

В исходном состоянии цепь разомкнута контактами SA1. При нажатии кнопки SA1 создается несколько путей протеканию тока. Первый путь – «+» GB1 – контакты SA1 – резистор R1 – переход база-эмиттер транзистора VT1 – «-» GB1. Под действием протекающего тока через переход база-эмиттер транзистор открывается и образуется второй путь току – «+»GB1 – SA1 – катушка реле K1 – коллектор-эмиттер VT1 – «-» GB1.

Получив питание, реле K1 замыкает свои разомкнутые контакты K1.1 в цепи двигателя M1. Таким образом, создается третий путь: «+» GB1 – SA1 – K1.1 – M1 – «-» GB1.

Теперь давайте все подытожим. Для того чтобы научиться читать электрические схемы, на первых порах достаточно лишь четко понимать законы Кирхгофа, Ома, электромагнитной индукции; способы соединения резисторов, конденсаторов; также следует знать назначение всех элементом. Также поначалу следует собирать те устройства, на которые имеются максимально подробные описания назначения отдельных компонентов и узлов.

Разобраться в общем подходе к разработке электронных устройств по чертежам, с множеством практических и наглядных примеров поможет мой очень полезный для начинающих курс Как читать электрические схемы и создавать электронные устройства. Пройдя данный курс, Вы сразу почувствуете, что перешли от новичка на новый уровень.

Порядок чтения электросхемы

После отрабатывания релейной части, включается катушка контактора 2-КМ. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования. Порядковые номера должны быть присвоены в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо. Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т. Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа. Заключение по теме Итак, вопрос, как научится читать схемы электрические, не самый простой.

На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций.

В пределах схемы все линии связи должны быть изображены одинаковой толщины.

Простейшими из них являются диоды с р-п-переходом и односторонней проводимостью.

Вверху мы видим 4 резистора, средние два — времязадающие, а крайние — задают ток резистора, также влияют на характер выходных импульсов. Полупроводниковые приборы. КАК ПЕРЕНЕСТИ ЭЛЕКТРОННУЮ СХЕМУ С БУМАГИ НА ПЛАТУ

Как научиться читать электрические схемы

Каждый начинающий электрик задаётся вопросом — как читать электрические схемы? Постараемся вкратце изложить материал, чтобы дать правильное направление в этой, казалось бы, не лёгкой теме. Прежде чем начать изучение основ построения электрических схем, необходимо выучить основные графические обозначения. На основе часто используемых обозначений нужно составить шпаргалку, которой будет удобно пользоваться при чтении схем. Шпаргалка должна содержать обозначения с расшифровками самых часто используемых элементов в электрических схемах.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как читать электрические схемы
• Как читать электрические схемы. Виды электрических схем
• Как читать электрические схемы – графические, буквенные и цифровые обозначения
• Как научиться читать электрические схемы часть 1
• Как быстро научиться читать электросхемы — познавайте с нами
• Как научиться читать электрические схемы?
• Как читать монтажные схемы и делать по ним монтаж
• Какими бывают электрические схемы. Электрические схемы какие бывают
• Как читать электросхемы?
• Как читать монтажные электрические схемы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Монтажные схемы и маркировка электрических цепей

Как читать электрические схемы

Как читать схемы? В этой статье мы как будем разбирать простую схему и опишем досконально ее работу. Итак, идем дальше. С нагрузкой, работой и мощностью мы вроде как разобрались в прошлой статье. От балды я нарисовал схемку. Ее функция — управление 40 Ваттной лампой с помощью 5 Вольт. Давайте же рассмотрим ее подробнее. На микроконтроллеры эта схема вряд ли подойдет, так как ножка МК не потащит ток, который жрет реле. Сколько источников питания имеет? Вспоминаем предназначение каждого радиоэлемента, который встречается в схеме.

Пытаемся понять, для чего разработчик его здесь нарисовал. Сюда мы загоняем или цепляем либо источник питания , либо другой кусок схемы. Заземление на корпус. В принципе называть этот значок землей вроде как бы можно, но не желательно. В схемах так обозначается потенциал в ноль Вольт.

От него отсчитываются и измеряются все напряжения в схеме. Как он действует на электрический ток? Когда он в замкнутом положении, то электрический ток беспрепятственно начинает через него течь.

Он пропускает электрический ток только в одном направлении, а в другом направлении блокирует прохождение электрического тока. Для чего он нужен в схеме, объясню ниже. Катушка электромагнитного реле. Если на нее подать электрический ток, то она создаст магнитное поле. А раз попахивает магнитом, то к катушке устремятся разного рода железки. На железке находятся контакты ключа , и они замкнутся между собой.

Более подробно про принцип работы электромагнитного реле можно почитать в этой статье. Подаем на нее напряжение — лампочка горит. Все элементарно и просто. В основном схемы читаются слева-направо, если, конечно, разработчик хоть немного знает правила оформления схем. Функционируют схемы тоже слева-направо. То есть слева мы загоняем какой-либо сигнал, а справа его снимаем. Пока ключ S у нас выключен, схема находится в нерабочем состоянии:.

Но что случится, если мы замкнем ключ S? В результате загорится лампочка. Если вы в курсе, что такое диод, то наверняка поймете, что через него электрический ток протекать не будет, так как он пропускает только в одном направлении, а сейчас направление тока для него противоположное.

Итак, для чего нужен диод в этой схеме? Не стоит забывать свойство индуктивности, которое гласит: при размыкании ключа в катушке образуется ЭДС самоиндукции, которое поддерживает первоначальный ток и может достигать очень больших значений. При чем здесь вообще индуктивность? В схеме значка катушки индуктивности нигде не встречается… но есть катушка реле, которая как раз и представляет из себя индуктивность. Что будет, если мы резко откинем ключик S в исходное положение?

И чтобы куда-то девать этот возникший электрический ток, у нас как раз в схеме стоит диод ;-. То есть при выключении картина будет такая:. А теперь давайте предположим, что у нас в схеме нет диода. При размыкании ключа картина была бы такой:. Между контактами ключа проскочила бы маленькая искра выделил синим кружочком , так как ЭДС самоиндукции всеми силами пытается поддержать ток в контуре. Эта искорка негативно сказывается на контактах ключа, так как на них остается нагар, который со временем их изнашивает.

Но еще не это самое страшное. Так как ЭДС самоиндукции бывает очень большой по амплитуде, то это также негативно сказывается на радиоэлементах, которые могут идти ДО катушки реле. Этот импульс может с легкостью пробить P-N переходы полупроводников и навредить им вплоть до полного отказа функционирования. Так что не забывайте звонить катушку реле на предмет встроенного диода. Думаю, теперь всем понятно, как должна работать схема.

В этой схеме мы рассмотрели, как ведет себя напряжение. Но электрической ток — это ведь не только напряжение. Если вы не забыли, электрический ток характеризуется такими параметрами, как направленность, напряжение и сила тока.

Также не забываем про такие понятия, как мощность , выделяемая на нагрузке, и сопротивление нагрузки. Да-да, это все надо учитывать. При рассмотрении схем, нам не надо с точностью до копейки вычислять силу тока, мощность и тд. Достаточно приблизительно понять, какая примерно сила тока будет в этой цепи, какая мощность будет выделяться на этом радиоэлементе и тд.

Итак, давайте пробежимся по силе тока в каждой ветви схемы уже при включении ключа S. Первым делом рассмотрим диод. Так как на катод диода в данном случае идет плюс, следовательно, он будет заперт.

То есть в данный момент через него сила тока будет какие-то микроамперы. Можно сказать, почти ничего. То есть он никак не влияет на включенную схему. Но как я уже писал выше, он нужен для того, чтобы гасить скачок ЭДС самоиндукции при выключении схемы.

Катушка реле. Уже интереснее. Что такое соленоид? Это провод, намотанный на цилиндрический каркас. А у нас провод обладает каким-то сопротивлением, следовательно, можно сказать в данном случае катушка реле — это резистор. Для того, чтобы не мерять каждый раз, есть табличка, которую я спер у своего кореша-конкурента со статьи электромагнитное реле :.

Так как катушка реле у нас на 5 Вольт, то получается, что ток через катушку будет около 72 миллиампер, а потребляемая мощность составит милливатт.

О чем вообще говорят нам эти цифры? Ну вот и разобрались с катушкой реле, и заодно с источником питания на 5 Вольт. Далее, контакты реле Какая сила тока будет проходить через них? Лампа у нас 40 Ватт. В принципе нормальная сила тока. Если бы получили какую-либо аномальную силу тока, например, более Ампер, то стоило бы насторожиться. Схемы читаются слева-направо бывают редкие исключения.

Определяем, где у схемы питание. Вспоминаем значение каждого радиоэлемента. Смотрим направление электрического тока в схеме. Смотрим, что должно произойти в схеме, если на нее подано питание. Вычисляем приблизительно силу тока в цепях и мощность, выделяемую на радиоэлементах, для того, чтобы удостовериться, что схема реально будет работать и в ней нет аномальных параметров.

При большом желании можно прогнать схему через симулятор, например через современный Every Circuit, и глянуть различные интересующие нас параметры. Как читать электрические схемы? Разбор простой схемы. Оглавление 1 Разбираем принцип работы простой схемы 1. Популярные статьи Передача данных и виды связи Читаем электрические схемы с транзистором Как определить полярность, не имея приборов Вольт-амперная характеристика ВАХ Делитель напряжения Что такое резистор Инвертор на транзисторе Катушка индуктивности Основные параметры усилителей Что такое конденсатор Параметры переменного напряжения Диод Работа транзистора в активном режиме Двоичная система счисления Как читать схемы.

Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Как читать электрические схемы. Виды электрических схем

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Как научится читать электронные схемы. Для начинающих электронщиков важно понимать, как работают детали, как их рисуют на схеме и как разобраться в схеме электрической принципиальной.

Каждый начинающий электрик задаётся вопросом – как читать электрические схемы? Постараемся вкратце изложить материал, чтобы.

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Электрическая схема являет собой детальный рисунок с указанием всех электронных деталей и комплектующих, которые связаны проводниками. Знание принципа функционирования электрических цепей является залогом грамотно собранного электроприбора. То есть сборщик должен знать, как обозначаются на схеме электронные элементы, какие значки, буквенные или цифровые символы им соответствуют. Любая электрическая схема включается ряд деталей, состоящих из более мелких элементов. Приведем в качестве примера электрический утюг, который содержит внутри нагревательный элемент, датчик температуры, лампочки, предохранители, а также имеет провод с вилкой. В прочих бытовых приборах предусмотрена усовершенствованная конфигурация с автоматическими выключателями, электромоторами, трансформаторами, а между ними имеются соединители для полноценного взаимодействия компонентов прибора и выполнения предназначения каждого из них. Поэтому часто возникает проблема, как научиться расшифровывать электрические схемы, в которых содержатся графические обозначения. Принципы чтения схем важны для тех, кто занимается электромонтажом, ремонтом бытовой техники, подключением электрических устройств. Знание принципов чтения электросхем необходимо, чтобы понимать взаимодействие элементов и функционирования приборов.

Как научиться читать электрические схемы часть 1

Электрические принципиальные схемы. Основным назначением принципиальных электрических схем является отражение с достаточной полнотой и наглядностью взаимной связи отдельных приборов, средств автоматизации и вспомогательной аппаратуры, входящих в состав функциональных узлов систем автоматизации, с учетом последовательности их работы и принципа действия. Принципиальные электрические схемы служат для изучения принципа действия системы автоматизации, они необходимы при производстве пуско-наладочных работ и в эксплуатации электрооборудования. Принципиальные электрические схемы являются основанием для разработки других документов проекта: монтажных схем и таблиц щитов и пультов, схем соединения внешних проводок, схем подключения и др.

При изучении электроники возникает вопрос, как читать электрические схемы. Естественным желанием начинающего электронщика или радиолюбителя является спаять какое-то интересное электронное устройство.

Как быстро научиться читать электросхемы — познавайте с нами

Модераторы: Breeze , Soarer. Запомнить меня. Забыли пароль? Список форумов Профессиональные морские форумы Машинное отделение Судовая электромеханика, электроника. Тунгус 09 июл ,

Как научиться читать электрические схемы?

Электрические схемы представляют собой графическое представление составных частей, взаимных соединений, связей электрических устройств, установок. Схемы помогают увидеть и понять, как работает электрическая установка или устройство. В случае ремонта, наличие схемы в разы облегчает поиск и устранение неисправности. Монтажные схемы не дают представления о работе устройства, они предназначены для его сборки. Умение читать различные электрические схемы важно как для новичков, так и для специалистов со стажем оно необходимо при сборке, монтаже и обслуживании, поиске неисправностей. Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область. Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению.

Как читать электросхемы. Научиться понимать электрические схемы. 3 — принципиальная; 4 — монтажная; 5 — подключений; 6 — общая; 7 — расположения.

Как читать монтажные схемы и делать по ним монтаж

Что же представляет собой принципиальная схема? Принципиальная схема — это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы. Именно на принципиальной схеме показано, как именно нужно соединять радиодетали, чтобы в итоге получить готовое электронное устройство, которое способно выполнять определённые функции.

Какими бывают электрические схемы. Электрические схемы какие бывают

Монтажные схемы — это чертежи, показывающие реальное расположение компонентов как внутри, так и снаружи объекта, изображённого на схеме. Такие схемы чертят для монтажа многих видов радиоаппаратуры и не только, с помощью монтажных схем например, собирают электрические шкафы. Монтажная схема представляет собой список радиодеталей, узлов и компонентов, но они не соединяются между собой дорожками, на выводах этих элементов указывается маршрут. Все монтажные схемы читаются одинаково, но инженеры их могут рисовать по разному. В данной статье мы научимся читать монтажные схемы и делать монтаж, все примеры буду приводить с электрическими шкафами.

Здравствуйте, уважаемые читатели сайта sesaga.

Как читать электросхемы?

Электрическая схема представляет собой детальный рисунок с указанием всех электронных компонентов и комплектующих, которые взаимосвязаны между собой проводниками. Знание принципа функционирования электрических цепей является залогом грамотно собранного электроприбора. То есть сборщик должен знать, как обозначаются на схеме электронные элементы, какие значки, буквенные или цифровые символы им соответствуют. Любая электрическая схема включается ряд деталей, состоящих из более мелких элементов. Приведем в качестве примера электрический утюг, который содержит внутри нагревательный элемент, датчик температуры, лампочки, предохранители, а также имеет провод с вилкой. В прочих бытовых приборах предусмотрена усовершенствованная конфигурация с автоматическими выключателями, электромоторами, трансформаторами, а между ними имеются соединители для полноценного взаимодействия компонентов прибора и выполнения предназначения каждого из них. Поэтому часто возникает проблема, как научиться расшифровывать электрические схемы, в которых содержатся графические обозначения.

Как читать монтажные электрические схемы

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек — это залог правильно собранного электронного прибора. А, значит, основная задача сборщика — это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями. Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

сайт — Веб-ресурсы для обучения чтению электрических схем

спросил 10 лет, 11 месяцев назад

Изменено 10 лет, 11 месяцев назад

Просмотрено 305 раз

\$\начало группы\$

Я хотел бы научиться читать электрические схемы. Моя конечная цель — разработать базовые «умные» цифровые устройства с использованием микроконтроллеров. Может кто-нибудь предложить хороший веб-учебник по этой теме. Спасибо!

• веб-сайт

\$\конечная группа\$

\$\начало группы\$

Схемы — это нечто большее, чем просто возможность «читать» их.

Чтобы прочитать их, вы можете подумать, что вам просто нужно понять, что означают символы. Да, это важная часть, как и знание того, что означают буквы английского языка. Но вам также необходимо понимать, как работают компоненты схемы и как они взаимодействуют друг с другом (вроде грамматики и синтаксиса).

Чтобы изучить символы, вам понадобится список, подобный этому: http://www.kpsec.freeuk.com/symbol.htm

Однако, чтобы понять, что делают компоненты и как они работают, вам понадобится следующее:

1. Знание и обучение основам — резисторы, конденсаторы, транзисторы, катушки индуктивности и т. д.
2. Знание и обучение тому, как работают и взаимодействуют более сложные устройства — операционные усилители, микроконтроллеры, другие специализированные микросхемы.
3. Листы данных для любых компонентов, которые являются более сложными, чем простой резистор или конденсатор (если вам не требуются высокие допуски, и в этом случае вам могут понадобиться листы данных даже для них).

Так что это не то же самое, что научиться читать на другом языке, например, на японском. Это изучение языка и культуры и истории страны.

Да, в схемах часто встречаются общие темы, где вы увидите повторяющиеся фрагменты схемы, такие как пара Дарлингтона, эмиттерный повторитель и т. д., но даже такой общий фрагмент схемы может работать совершенно по-другому в другой схеме.

\$\конечная группа\$

\$\начало группы\$

По моему личному опыту, цифровые схемы не так уж трудно читать. Как уже сказал Манженко, элементов всего несколько. Я рекомендую прочитать учебники для самых основных вещей, таких как: использование линейного регулятора, чтение переключателя и управление светодиодом или взаимодействие с другим компонентом через I2C. Получите также макетную плату и попробуйте эти вещи самостоятельно.

После этого вы почти наверняка узнаете множество строительных блоков в цифровых схемах, таких как источник питания, устранение дребезга, подтягивающие резисторы, развязывающие конденсаторы. Например, эта принципиальная схема (источник) может выглядеть впечатляюще, но состоит из довольно простых вещей (волшебство происходит в программном обеспечении):

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как читать схему

Предыдущий: Адресные линии и порты Следующий: Аппаратное обеспечение

В общих чертах цепь может быть описана как любая группа электрические или электронные устройства, соединенные между собой проводниками. Проводники чаще всего бывают металлическими, а проводниками служили провода выбор в прошлом. Старые радиоприемники и другое электронное оборудование часто крысиное гнездо из проводов. Сегодня чаще можно найти металлические пути, часто называемые следами , на доске Изготовлен из смеси стекловолокна и эпоксидной смолы. Условия 9Плата 0089 и карта являются сменный.

Схема в электронике — это рисунок, изображающий цепь. Это использует символы для представления объектов реального мира. Самый простой символ — это простой проводник, показанный просто линией. Если провода соединяются на схеме, они показаны точкой на пересечении:

Проводники, которые не соединяются, показаны без точки или с мост, образованный одним проводом над другим:

Среди соединений есть питание и заземление, система высокого и низкого уровня напряжения соответственно. Питание системы 5 вольт на схеме показано просто как 5В. Также есть питание +12В и питание -12В. Земля или 0 вольт, имеет свой символ:

Переключатель — это устройство, способное позволяя пользователю разорвать цепь, как если бы провод был разорван. Его символ отражает эту характеристику:

Три переключателя на схеме сгруппированы в двухрядный Пакет (ДИП).

Резистор — это устройство, которое сопротивляется поток заряда. Его символ отражает эту характеристику, делая линия рваная:

На всякий случай, если вы видели «поток тока» в другом месте, а не в «поток заряда», см. «Научные мифы» в учебниках K-6 и популярной культуре и определение тока ниже.

Единицей сопротивления является Ом , произносится ом с долгим о. К на схеме означает килоом. или тысячи Ом. 10К означает то же самое, что и 10000. Мэг и иногда М означает мегаом или миллион ом. 4,7 мегабайта или 4,7 мегабайта равно 4 700 000.

На схеме вы увидите два варианта резисторов. Один из них массив резисторов или сеть. Это единый встроенный пакет (SIP) содержит несколько резисторов, соединенных вместе. Их можно найти в множество конфигураций. Тот, который используется здесь, просто соединяет один конец резисторы друг к другу и выводит их на общее соединение. другой конец каждого резистора остается свободным. Другим вариантом является переменный резистор. Имеет третий контакт, который может перемещаться по резисторный элемент, позволяющий изменять значения в этой точке. подвижная часть называется стеклоочистителем и показана стрелкой.

Существует зависимость между напряжением, током и сопротивлением, которая выражается Законом Ома , который гласит, что Напряжение равно произведению тока на сопротивление, или:

В = I * R

В — это напряжение (часто называемое электродвижущей силой, где E скорее чем V), I — ток, а R — сопротивление. Ток выражается в ампер , или ампер для краткости. В нем используется очень небольшой ток. типичные электронные схемы, поэтому миллиампер , что означает 1/1000 ампер. Один миллиампер = 0,001 ампер. Это сокращенно ma , или иногда MA.

Перефразируя определение оплаты с сайта whatis.com:

«Кулон (обозначается символом С) является стандартной единицей электрического заряда. в Международной системе единиц (СИ). это безразмерный количество. Количество 1 C примерно равно 6,24 x 10 ¹⁸ , или 6,24 квинтиллиона».

«В основных единицах СИ кулон эквивалентен одному ампер-секунда. И наоборот, электрический ток в 1 ампер соответствует 1 Кл. единичных носителей электрического заряда, протекающих мимо определенной точки в 1 второй. Единица электрического заряда – это количество заряда, содержащегося в один электрон. Таким образом, 6,24 х 10 ¹⁸ электроны имеют заряд 1 Кл. Это также верно для 6,24 х 10 90 142 18 90 143 позитронов или 6,24 х 10 90 142 18 90 143 протонов, хотя эти два типа частиц несут заряд противоположной полярности, чем у электрона».

Поскольку в электронике мы имеем дело в основном с электронами, 1 ампер соответствует эффект 6 240 000 000 000 000 000 электронов, протекающих мимо точки в секунду. Таким образом, поскольку ток уже определен как нечто текущее, сказать «текущий поток» означало бы сказать «….. текущий поток», что неправильно, потому что это избыточно.

Допустим, у нас есть резистор 10 кОм и ток 2 мА. напряжение на резисторе будет:

В = 10 000 * 0,002 = 20 вольт

Мы можем использовать приведенное выше уравнение, чтобы сгенерировать уравнение для каждого из три переменные. Для этого нужно помнить всего две вещи:
1. Можно что-то сделать с одной частью уравнения, если то же самое делается с другой стороны. Две стороны останутся равный.
2. Все, что делится само на себя, равно 1.

Начните с исходного уравнения:
В = Я * Р
Теперь разделите обе части на R. Поскольку R/R = 1, правая часть теперь становится I * 1, что есть просто I, что дает нам V/R = I. Если мы поменяем сторону и положим I слева мы получаем:
И = В/Р

Снова начнем с исходного уравнения:
В = Я * Р
Теперь разделите обе части на I. Поскольку I/I = 1, правая часть теперь становится R * 1, что равно просто R, что дает нам V/I = R. Если мы перейдем на другую сторону и положим R слева мы получаем:
Р = В/И

Таким образом, все три уравнения:
В = Я * Р
И = В/Р
Р = В/И

Один из способов запомнить три уравнения — сказать: «Стервятник выглядит вниз и видит Игуану и Кролика рядом (V = I * R), Игуана видит Стервятника над Кроликом (I = V/R), а Кролик видит Стервятника над игуаной (R = V/I)».

Очень распространенная схема — делитель напряжения. Похоже, следующий:

Два резистора, соединенные встык, называются соединенными в серии . Общее сопротивление — это просто сумма двух. В этом случае это будет 22000 + 33 = 22033 Ом. Если 1 вольт подается на открытый конец резистора 22К, ток через вся цепь будет
I = V/R = 1/22033 или 0,00004538646576 ампер, или около 0,05 мА.

Тогда напряжение на резисторе 33 Ом равно
В = I * R = 0,00004538646576 * 33 = 0,00149775337 вольт, или около 1,5 милливольт (1/1000 вольт).

Резисторы также часто соединяют в параллель , как показано ниже:

Значение вышеуказанной параллельной сети:
Р = 1/(1/Р1 + 1/Р2 + 1/Р3)
Уравнение подходит для любого количества резисторов.

Конденсаторы – это устройства с металлическими пластины, разделенные изолятором. Они используются для временного хранения электрический заряд. Их символ отражает их конструкцию:

Единицей измерения емкости является фарад, но он настолько велик, что На практике используется мкФ . Микрофарад означает миллионные доли Фарада. Это часто сокращается mf, MF или что-то в этом роде. изменение, хотя правильное сокращение — мкФ. Значение без предполагается, что обозначение указывается в микрофарадах. Например, в на схеме вы увидите несколько конденсаторов, обозначенных просто . 1. Они есть на самом деле конденсаторы 0,1 мкФ.

Выводы некоторых конденсаторов должны быть подключены к положительному или отрицательная сторона цепи. Это поляризованные конденсаторы. Когда это так, одна сторона будет показана со знаком + , где должна быть положительная сторона, или знак — , где отрицательная сторона должна быть, или обе.

Также очень часто можно увидеть пикофарад сокращенно pf на некоторых схемах. А пикофарад равен 10 ^-12 фарад, иногда его называют микромикрофарад .

Диод пропускает заряд только в одном направлении. Его символ отражает эту характеристику, но с небольшая проблема:

Анод Катод

Небольшая проблема связана с тем, что поток заряда, по крайней мере, в проводе, откуда больше электронов к где их меньше. Электроны заряжены отрицательно. Таким образом, Электрический поток заряда идет от отрицательного к положительному в проводе. Проблема с символом в том, что катод, а не анод, является негативная сторона. Электрический заряд идет от катода к анод против направления стрелки.

Интегральные схемы содержат много отдельные компоненты. Они, в свою очередь, обычно образуют несколько функциональных блоки. Например, ниже приведена распиновка 74LS08 Quad 2. Введите логический элемент И вместе с его таблицей истинности. VCC — это источник питания 5 вольт, и GND заземлен. Иногда земля отображается как VSS. Входы затвора As и Bs, а выходы Ys. Таким образом, входы в вентиль 1 1A и 1B, а выход 1Y. Вы увидите варианты этих условности, но они справедливы во многих случаях.

Операционный усилитель также содержит множество отдельных компонентов, но не является цифровой схемой. Он немного похож на буфер, но имеет 2 входа:

Более подробную информацию об операционных усилителях можно найти по адресу Сайт профессора Дугласа М. Гингрича в The Университет Альберты. Для упрощенного освещения темы см. на схеме ниже.

Операционный усилитель имеет много важных характеристик. Один из них состоит в том, что вышеуказанная схема, называемая инвертирующим усилителем, пытается предотвратить ток через инвертирующий вход. В этой схеме R1 подключен к инвертирующий вход. R2 также подключается к инвертирующему входу, другим своим конец подключен к выходу. R2 называется резистором обратной связи. Давайте попытайтесь подать ток через инвертирующий вход, поместив 1 В на свободный конец R1 и предположим, что на правом конце 0 вольт. ток будет
I = V/R = 1/1K = 1 мА

Выход попытается противодействовать этому, управляя током противоположной полярности через резистор обратной связи на инвертирующий вход. Необходимое напряжение для этого будет
В = -(I * R) = -(1ма * 10К) = -10В.

Таким образом, мы получаем преобразование напряжения в ток, тока в напряжение преобразование, инверсия полярности и, самое главное, усиление. Усиление или усиление обычно обозначается G. В случае инвертирования усилитель,
G = -(резистор обратной связи/входной резистор)
В данном случае это G = -(R2/R1)

Поскольку обратная связь компенсирует вход, напряжение на входе отсутствует. инвертирующий вход. Говорят, что он находится на виртуальной земле . .

Теперь посмотрите на схему ниже со схемы, которую вы увидите в аппаратный раздел.

Прирост чуть больше -1000, чтобы обеспечить достаточно усиление для низкого выхода микрофона. Сигнал не только усиливается, но инвертируется, потому что мы идем на инвертирующий вход. Однако инверсия не совсем такая, как в цифровом формате. устройство. Здесь мы говорим об аналоговом звуковом сигнале, который однажды преобразуется микрофоном в электрический сигнал, перемещается гораздо дальше плавно и непрерывно в отрицательном и положительном напряжении направления. Инверсия здесь означает, что когда вход перемещается в положительном направлении, выход движется в отрицательном направлении. Когда вход идет к отрицательному, выход идет к положительному. C1 предотвращает постоянного напряжения даже от попадания в цепь. Это блокирующее действие будет обсуждаться в следующем разделе.

Неинвертирующая сторона обозначается знаком +. Именно там приложено положительное напряжение смещения. Если бы R1 не был подключен к C1, но вместо заземления неинвертирующая сторона будет демонстрировать усиление (R2/R1)+1 для напряжения смещения. Однако с C1 нет усиления по постоянному току для неинвертирующей стороне, а переменный ток закорочен на землю C2. результатом является коэффициент усиления 1 на неинвертирующей стороне для постоянного напряжения. Назначение цепи смещения будет рассмотрено в следующем разделе.

Далее следует самопроверка этого раздела. Это было бы очень хорошая идея, чтобы убедиться, что вы знаете ответы на все вопросы поскольку последующие разделы будут основываться на этом.

1) _____ — это рисунок, представляющий схема.

А) Переключатель
Б) Схема
С) Земля
Г) Схема

2) _____ — это устройство, позволяет пользователю разорвать цепь.

А) Ножницы
Б) Схема
С) Резистор
Г) Переключатель

3) A _____ — устройство, устойчивое к поток заряда.

А) Резистор
Б) Буфер
В) Диод
D) Микрофарад (или мкФ;)

4) Единицей сопротивления является __1__ . Связь между напряжением, током и сопротивлением выражается по __2__ .

A) Буфер, усилитель
B) Конденсаторы диодные
В) Ом, Закон Ома
D) Цепи, переключатель

5) __1__ — единица тока. Если там есть очень маленький ток, он выражается как __2__, что означает 1/1000.

А) Амперы (или Амперы), Миллиамперы (или Ма или ма)
Б) Вольт, Миллиавольт
C) Пикофарад (или пф), микрофарад (или мкФ;)
D) Усилитель, схемы

6) _____ – изделия, имеющие металлическую пластины, разделенные изолятором. Они временно хранят электрические обвинение.

А) Серийно
Б) Катод
С) Конденсаторы
Г) микрофарад

7) Что позволяет потоку заряда только в одном направлении?

А) Анод
Б) Диод
С) Катод
Г) Схема

8) _____ содержат много отдельных компонентов и обычно образуют несколько функциональных блоков.
