Реостат. Принцип действия, устройство, применение, обозначение реостата
В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами, так вот сегодня мы продолжим эту тему. Все, что обсуждали ранее, касалось, в первую очередь, постоянных резисторов, сопротивление которых представляет из себя фиксированную величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление, в частности, переменным резисторам.
Принцип работы реостата
Принцип действия прибора основан на ступенчатом или плавном изменении сопротивления. Эта функция достигается за счет изменения положения ползункового контакта, включающего в цепь необходимую часть высокоомного материала. Отличным наглядным примером является учебный реостат. В нем нихромовая проволока намотана на горизонтальный керамический стержень. Сверху на токопроводящей штанге расположен подвижный ползунок с контактными пластинками, касающимися обмотки.
В начальном положении вся проволока включена в цепь и сопротивление реостата находится в максимальном режиме. Перемещая ползунок, часть проволоки исключается из цепи, так как ток проходит путь через часть проволоки, а затем по наименьшему пути сопротивления через контактные пластины и токопроводящую штангу. Таким образом, реостат в электрической цепи позволяет изменять сопротивление, делая его меньше или больше. Применяемые в электротехнике реостаты имеют более компактную кольцевую конструкцию, то есть обмотка выполняется на кольцевом основании, а ползунок в виде поворотного механизма (движка) закреплен в центре кольца. Переменные резисторы со ступенчатым переключением представляют собой набор постоянных резисторов, включенных в цепь последовательно. При этом в схему добавлен переключатель, который, в зависимости от положения, снимает ток с определенного контакта между резисторами.
youtube.com/embed/K5jOCzQI-Bk?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Переменный резистор
Переменный резистор — это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом.
Переменные резисторы, их также называют реостатами или потенциометрами, предназначены для постепенного регулирования силы тока и напряжения. Выглядят они так:
Разница в том, что реостат регулирует силу тока в электрической цепи, а потенциометр — напряжение. На радиосхемах переменные резисторы обозначаются прямоугольником с пририсованной к их корпусу стрелочкой.
Механические разновидности
Продолжаем изучать потенциометр. Что это такое в механическом исполнении, рассмотрим далее. Устройство представляет собой регулятор тока, оснащенный контроллером поворотного типа.
Ключи – резистивного типа, имеется два вывода, сквозное сопротивление выдерживает до 3,5 Ом. Предельный показатель линейных искажений – 90 дБ, отрицательное напряжение по максимуму – 3,5 В.
Следует отметить некоторые особенности этого вида устройств, а именно:
- Тип резисторов – открытый.
- Реостатный режим – преимущественно отсутствует.
- Допустимое положительное напряжение – 2,4 вольта.
- Маркировка корпусов – РР-20 или Т23.
- Средняя частота среза – 2400 кГц.
Механическая модель отлично подходит для реверсивного управления, а полоса пропускания зависит от параметров ключа.
Классификация реостатов и требования к ним
Реостаты могут иметь различное назначение и в зависимости от него делятся на нагрузочные, пусковые, регулировочные, пускорегулировочные и реостаты возбуждения.
Для уменьшения габаритов, пусковые реостаты и их пусковая часть должны иметь большую постоянную времени. Как правило, особые требования к стабильности рабочего сопротивления не предъявляются.
Такие реостаты предназначены для работы в кратковременном режиме. Интервал между пусками не может быть меньше двукратного времени пуска для восстановления температуры реостата.
К другим видам реостатов предъявляются жесткие требования по стабильности сопротивления. Они должны рассчитываться для длительного режима работы. В силовых цепях электропривода наибольшее распространение получили реостаты с металлическими резисторами. Для переключения используются кулачковые, плоские и барабанные контроллеры.
По способу охлаждения реостаты подразделяют на воздушные, масляные, а также с принудительным водяным или масляным охлаждением.
Как устроен реостат
Реостат это управляемое переменное сопротивление, которое может изменять параметры тока в электрической цепи.
В результате большого количества экспериментов и научно-технических исследований появились различные модели реостатов, такие как:
- проволочный;
- ползунковый;
- жидкостный;
- ламповый.
Проволочный
Это простейший реостат. Он состоял из проволоки с высоким удельным сопротивлением, натянутой на раму. Она проходила сразу через несколько разъёмов. Включая тот или иной контакт, добивались изменения длины проводника. Тем самым получали нужную величину сопротивления, следовательно, изменялись параметры силы тока и напряжения в электрической цепи. Недостатком такого устройства являлась ограниченность длины проводника, соответственно, диапазона изменений характеристик тока.
Физическая сущность
Изучение учёными электричества привело к пониманию, что существует что-то, мешающее свободным зарядам проходить через вещество. Способность тела пропускать через себя электрический ток была названа электропроводимостью. Как выяснилось позже, она определяется количеством свободных зарядов, присутствующих в структуре элемента, характером внешнего воздействия и физическими размерами тела. Все существующие вещества были разделены на три вида:
- проводники;
- полупроводники;
- диэлектрики.
К первой группе отнесли материалы, при прохождении через которые значение электрического тока практически не уменьшается. Это все металлы и электролиты. Ко второй — элементы, проводимость которых существенно изменяется при воздействии на них внешних факторов, таких как температура, свет, электромагнитное излучение. Например, кремний, германий, селен. Диэлектриками назвали вещества, практически полностью поглощающие энергию электронов, то есть преобразовывающие электрическую мощность в тепловую. Яркими представителями этой группы являются: каучук, пластмассы, композиционные материалы (текстолит, гетинакс, второпласт).
Это слово произошло от латинского resisto, что в дословном переводе на русский язык звучит как «сопротивляюсь». Правильное его определение, которое можно встретить в специализированной литературе, звучит следующим образом: «Резистор, или сопротивление, представляет собой пассивную радиодеталь в электрической цепи, характеризующуюся постоянной или изменяемой величиной проводимости.
Он предназначен для преобразования силы тока в разность потенциалов или наоборот».
Реостат печки отопления салона автомобиля
Сама печка автомобиля во включённом состоянии находится в статичной степени нагрева. Уровень температуры воздуха в салоне зависит от скорости вращения ротора вентилятора. Реостат, встроенный в цепь питания вентилятора, меняет скорость воздушного горячего потока через ручное управление.
Существуют комбинированные системы обогрева салона автомобиля. Это когда степень нагрева воздушного потока регулируется двумя реостатами: самой печки и вентилятора.
Реостат печки автомобиля
Дополнительная информация. Типичной причиной выхода из строя системы обогрева салона часто бывает перегорание предохранителя. Поломку устраняют перепайкой электрической детали.
Масляное охлаждение
Металлические реостаты с масляным типом охлаждения увеличивают теплоемкость и время нагрева из-за хорошей проводимости тепла маслом. Это дает возможность увеличивать нагрузку при кратковременном режиме и сокращать расход материала резисторов и размеры самого реостата.
Элементы, которые погружаются в масло, должны обладать большой поверхностью для обеспечения хорошей теплоотдачи. Если резистор закрытого типа, то нет смысла погружать его в масло. Само погружение дает защиту контактам и резисторам от воздействия окружающих факторов. В масле отключающие способности контактов повышаются. Это достоинство реостатов такого типа. Благодаря смазке возможны большие нажатия на контакты. Но есть и недостатки. Это повышение риска опасности пожара и загрязнение помещения.
Реостат можно включать в схему в качестве переменного резистора или же потенциометра. Это обеспечивает плавную регулировку сопротивления и, как следствие, регулирование силы тока и напряжения в цепи. Их часто применяют в лабораториях.
Модели ЕР
Устройство этой марки под индексом 1200 подключается посредством пары выводов. Датчик потенциометра выдерживает четыре цикла с частотой среза до 2300 кГц. Модификация подходит для регулировки звука и тембра гитар, а также используется в качестве элемента вычислительной техники.
ЕР-3000 отличается малым разбросом сопротивления. Ключ реостатного типа находится возле выводов, корпус имеет специальную защиту. Присутствует опция программной выборки, калибровка выполняется по мостовым схемам, предусмотрен один резистор. Версия не подходит для настойки фильтров и регулировки коэффициента усиления.
Модификация ЕР-2110 применяется для цифрового реверсивного управления. Имеется реостатный ключ, пара выводов в нижней части корпуса, программная выборка. Настройка производится автоматически без участия мостовых схем.
Элементы реостатного датчика
Датчик состоит из следующих элементов:
- Каркаса 1.
- Сопротивления в виде намотки, которая состоит из проволоки 2.
- Подвижной щетки 3, которая будет скользить по поверхности реостата.
Реостатные датчики бывают 2 типов:
- С бесступенчатой многооборотной обмоткой.
- С секционированной намоткой.
В датчиках, которые имеют секционированное сопротивление во время перемещения щетки будет происходить ступенчатое изменение сопротивления.
Если датчик будет иметь бесступенчатую намотку, тогда в этом случае изменение сопротивления будет плавным.
Модификации
Точнее узнать, потенциометр, что это такое, поможет обзор некоторых моделей устройства. Для начала рассмотрим модификацию Skal. В этой серии особой популярностью пользуются модели под индексом 103, 105, 107.
Краткое описание устройств:
- Skal 103 – прибор, созданный для корректировки сопротивления в цепи с переменным током. В этом устройстве фигурируют контакты исключительно подвижного вида. Имеется один ключ, пассивный резистор, размещенный возле выводов. Предусмотрена функция программной выборки, реостатный режим отсутствует. Маркировка корпуса – Р20, регулировка потенциометра происходит по уровням.
- Модель 105 представляет собой автоматический прибор, применяющийся в системах с переменным током. Установлен резистор пассивного типа, ключ расположен возле выводов. Модификация оптимально подходит для вычислительных машин, поскольку имеет высокую частоту среза, параметр линейных искажений равен 56 дБ.
- Вариант 107. Данное устройство обладает уровневой частотой 2400 кГц, резистивным ключом, пассивными резисторами, находящимися в нижнем отсеке корпуса. Его маркировка – РР21, полоса опускания по максимуму составляет 2,3 мк, имеется реостатный режим.
Для чего нужен РС
Исходя из того, для чего нужен реостат, переменные устройства делятся на следующие виды:
- пускорегулирующие приборы;
- пусковые РС;
- балластники;
- нагрузочные устройства.
Пускорегулирующие приборы
Реостаты применяют в системе управления электродвигателями постоянного тока. При переменном токе РС включают в схему питания асинхронных двигателей с фазовым ротором.
Пусковые РС
Их основное назначение – это понижение величины силы пускового тока во время старта электромотора. Также такие реостаты работают в системах рекуперативного реостатного торможения. Оно нужно для плавного снижения скорости вращения роторов электромоторов и генераторов.
Балластники
Балластные РС быстро поглощают энергию, которая выделяется при резком торможении электродвигателя. То есть происходит сброс балласта в виде излишней электроэнергии.
Нагрузочные устройства
РС этого вида создают дополнительную нагрузку в электроцепи. Это нужно для поддержания необходимых процессов, связанных с режимом работы различных приборов, двигателей и других устройств.
Что такое реостат, принцип работы
- Что такое реостат, принцип работы
- Основное назначение прибора
- Металлические реостаты
- Масляное охлаждение
- Пускорегулирующие реостаты
- Устройство и принцип работы
Реостаты — это двухполюсные переменные резисторы, которые настроены на использование только одного концевого контакта и только контакта стеклоочистителя.
Неиспользуемая концевая клемма может быть либо оставлена неподключенной, либо подключена напрямую к стеклоочистителю.
Это устройства с проволочной обмоткой, которые содержат плотные витки эмалированной проволоки для тяжелых условий эксплуатации, которые изменяют сопротивление ступенчато.
Изменяя положение стеклоочистителя на резистивном элементе, величина сопротивления может быть увеличена или уменьшена, тем самым управляя величиной тока.
Затем реостат используется для управления током путем изменения значения его сопротивления, превращая его в настоящий переменный резистор. Классический пример использования реостата — это управление скоростью модельного набора поездов или Scalextric, где величина тока, проходящего через реостат, регулируется законом Ома. Тогда реостаты определяются не только их резистивными значениями, но также и их возможностями по управлению мощностью как P = I 2 * R.
Материалы изготовления
Что такое измерение сопротивления изоляции и почему это важно
Реостаты по виду материала изготовления делятся на 4 типа. Это угольные, металлические, жидкостные и керамические РС:
- К угольным устройствам относятся модели, где переменным сопротивлением выступает графитовый стержень.
- Металлическим примером исполнения могут быть ползунковые реостаты. У них переменный резистор – это катушка из металлической проволоки.
- Жидкостные переменные сопротивления используются для регулирования работы электродвигателей во взрывоопасной атмосфере.
- К керамическим реостатам относятся тороидальные приборы. Их устройство описано выше по тексту.
У них переменный резистор – это катушка из металлической проволоки.Где применяются реостаты?
Основное предназначение реостата — это регулировка силы тока в электрической цепи.
Существуют различные типы реостатов, но в технике, например в электротранспорте, регулировка силы тока реостатами вытесняется другими, более выгодными электронными регуляторами, полупроводниковыми элементами и потенциометрами. Дело в том, что, изменяя силу тока в цепи, реостат нагревается, на что расходуется значительная энергия. При большом значении силы тока проволока реостата может перегреться и реостат перестанет работать. В электронных регуляторах эти потери в сотни раз меньше.
- Реостат обычно используется в областях, где требуется высокое напряжение или ток. Микроволновая печь, холодильник, миксер, вентилятор, электроинструменты и т.д.
- В светорегуляторах реостаты используются для изменения интенсивности света. Если увеличить сопротивление реостата, через лампочку будет протекать меньший электрический ток, и яркость света уменьшится. Аналогично, если мы уменьшаем сопротивление реостата, через лампочку протекает больше электрического тока, и яркость света увеличивается.
- Реостаты используются для увеличения или уменьшения скорости вращения электродвигателя.
- Он используется в переключателях, с помощью которых устанавливается температура на электроплитах. Он используется во всех устройствах, аналогичных кухонным приборам, которые имеют нагревательные элементы, температура которых должна быть увеличена или уменьшена.
- Он используется для увеличения или уменьшения громкости в таких устройствах, как телевизор, радио.
Микроволновая печь, холодильник, миксер, вентилятор, электроинструменты и т.д.Общие сведения
Электрическим током называется движение свободных заряженных частиц под воздействием электромагнитного поля.
Любое вещество состоит из атомов, которые образуют кристаллическую решетку при помощи ковалентных связей. При протекании электрического тока по проводнику происходит взаимодействие его частиц с узлами кристаллической решетки. Носители заряда обладают кинетической энергией (Ek), которая зависит от массы частицы (m) и ее скорости (V3). Она определяется по формуле: Ek = m * sqr (V3) / 2.
При столкновении частиц с узлами кристаллической решетки происходит полная или частичная передача энергии атому.
Однако энергетический потенциал свободного носителя заряда восстанавливается, поскольку на него постоянно воздействует электромагнитное поле. Процесс взаимодействия частиц с атомами повторяется определенное количество раз, пока не прекратится воздействие электромагнитного поля или частица не пройдет полностью через проводник. Это физическое явление называется электрическим сопротивлением или проводимостью. Последняя величина является обратной сопротивлению.
Сопротивление обозначается литерой «R», а проводимость — «G».
Единицей измерения сопротивления является Ом. Рассчитывается при помощи определенных формул или измеряется электронно-измерительным прибором, который называется омметром.
Физическая зависимость
Величина R зависит от количества свободных носителей заряда, число которых определяется исходя из электронной формулы вещества. Ее можно определить из периодической таблицы химических элементов Д. И. Менделеева. Вещества классифицируются по проводимости следующим образом: проводники, полупроводники и изоляторы (непроводники).
К проводникам относятся все металлы, электролиты и ионизированные газы.
В металлах носителями заряда являются свободные электроны, в электролитах — анионы и катионы, а в ионизированных газах — электроны и ионы. Полупроводники способны проводить электрический ток при определенных условиях. В полупроводниках свободные электроны и дырки являются носителями заряда.
Изоляторы или диэлектрики не способны проводить электричество, поскольку в их структуре вообще отсутствуют свободные носители заряда.
Величина, определяющая тип материала и способность его к проводимости, называется удельным сопротивлением (p). Существует и обратная величина относительно удельного сопротивления. Она называется удельной проводимостью (σ) и связана с p следующей формулой: p = 1 / σ. При выполнении расчетов необходимо учитывать зависимость электрического сопротивления материала и от других физических величин или факторов, к которым относятся следующие:
- геометрические составляющие;
- электрические величины;
- температурные показатели.
Эти три группы факторов необходимо учитывать при изготовлении реостатов, резисторов и других элементов резистивной нагрузки. Во время ремонта и проектирования устройств следует также рассматривать все факторы, поскольку неверные расчеты могут привести к выходу радиоаппаратуры из строя.
Вам это будет интересно Ручные пресс клещи
Геометрия материала
К геометрии проводника (полупроводника) относятся его длина (L) и площадь поперечного сечения (S). Величину S можно вычислить по абстрактному алгоритму, который подойдет для всех форм проводников и полупроводников. Он имеет следующий вид:
- Визуально определить форму фигуры поперечного сечения (окружность, прямоугольник или квадрат).
- Найти в справочной литературе или интернете формулу поиска площади поперечного сечения фигуры.
- Измерить необходимые геометрические параметры (например, диаметр) и подставить их в формулу.
- Произвести математические вычисления.
Если проводник является многожильным (состоит из множества проводников), то следует вычислить площадь сечения одного проводника, а затем произвести ее умножение на количество проводников. Исходя из всего, можно вывести зависимость величины сопротивления от типа вещества, длины и площади сечения проводника: R = p * L / S.
Физический смысл зависимости следующий: электрический ток движется по проводнику, тип которого определяется параметром р, и его частицы проходят через определенную длину L с сечением S (при малой площади сечения происходят более частые столкновения электронов с узлами кристаллической решетки).
Однако геометрические параметры — не единственные факторы, влияющие на значение проводимости материала.
Влияние параметров электричества
Для того чтобы учитывать влияние силы тока и напряжения на R, следует обратить внимание на закон Ома. У него существует две формулировки, применяемые для расчетов: для полной цепи или ее участка. Закон Ома для полной цепи показывает зависимость величины тока (i) от электродвижущей силы (e) и величины R, состоящей из суммы внутреннего (Rвнут) и внешнего (Rвнеш) сопротивлений.
Переменная Rвнут является внутренним сопротивлением источника питания (генератора, аккумулятора, трансформатора и т. д. ). Rвнеш — сопротивление всех потребителей электрической энергии и соединительных проводов.
Закон Ома для полной цепи связывает все эти величины таким соотношением: i = e / (Rвнеш + Rвнут). Величина Rвнеш определяется по формуле: Rвнеш = (e / i) — Rвнут.
Для участка цепи соотношение для нахождения сопротивления упрощено, поскольку не учитывается ЭДС и Rвнут. Этот закон показывает прямо пропорциональную зависимость силы тока (I) от напряжения (U), а также обратно пропорциональную от величины сопротивления R: I = U / R. В некоторых случаях для точных вычислений этих факторов может быть недостаточно, поскольку существует еще одна зависимость — температурные показатели материала.
Влияние температуры на проводимость
Удельное сопротивление влияет на проводимость материала, однако оно зависит от температуры. Для доказательства этой гипотезы нужно собрать электрическую цепь, состоящую из следующих компонентов: лампы накаливания, источника питания (12 В), куска нихромовой проволоки и амперметра. Источник питания можно подобрать любой.
Вам это будет интересно Особенности делителя напряжения
Важно чтобы величина напряжения не была выше, чем номинальное значение разности потенциалов лампы, т. е. аккумулятор 12 В, и лампа тоже должна быть на 12 В. Элементы цепи соединяются последовательно. Кусок проволоки рекомендуется разместить на огнеупорном кирпиче, поскольку, при протекании электротока через нихром, произойдет его нагревание.
Амперметр нужен для мониторинга значений силы тока, которые будут изменяться с течением времени. Лампа является световым «сигнализатором», позволяющим визуально наблюдать за увеличением сопротивления. Яркость ее свечения будет постепенно угасать. При протекании тока по цепи происходит визуальное подтверждение закона Ома для участка цепи. При увеличении R ток уменьшается. Зависимость удельного сопротивления р зависит от следующих переменных величин:
- Табличного значения удельного сопротивления (р0), рассчитанного при температуре +20 градусов по шкале Цельсия.
- Температурного коэффициента «а», который для металлов считается больше 0 (а > 0), а для электролитов — меньше 0 (a < 0).
Табличное значение р0 можно выяснить из специальных электротехнических справочников или из интернета. Описывается зависимость р от температуры таким соотношением: p = p0 * [1 + a * (t — 20)]. Можно при необходимости произвести подстановку р в формулу зависимости R от длины и сечения: R = p0 * [1 + a * (t — 20)] * L / S.
Не имеет смысла выполнять точные расчеты сопротивления, но эти особенности следует учитывать при изготовлении и ремонте различных устройств.
Сопротивление нужно измерять омметром, однако радиолюбители-профессионалы рекомендуют использовать мультиметр. Он является комбинированным и позволяет измерять не только сопротивление, а также величину тока и напряжения. Существуют модели, которые могут измерять частоту, проверять полупроводниковые приборы и т. д.
Принцип работы
Принцип работы РС можно рассмотреть на примере действия ползункового прибора.
Ползун перемещается вдоль катушки поперёк витков намотки. По бокам керамического цилиндра установлены две стойки, которые поддерживают горизонтальную штангу. Ползун надет через отверстие в корпусе на эту горизонтальную ось, по которой он свободно перемещается.
Что такое потенциал в электричестве
Ползунок двумя металлическими пластинками трётся о витки катушки. Ток не может проходить напрямую через витки, а только по спирали. Следовательно, работать может только та часть катушки, которая заключена между входным контактом и ползунком. Этим была решена проблема ограниченности длины проводника проволочного РС.
Чем ближе контактор к входному контакту катушки, тем меньше сопротивление РС. В результате уменьшается напряжение, и увеличивается сила тока электрической цепи. Напряжение подаётся на всю длину обмотки, а рабочий ток снимается контактами ползуна. Контактор в принципе разделяет РС на два последовательно соединённых резистора.

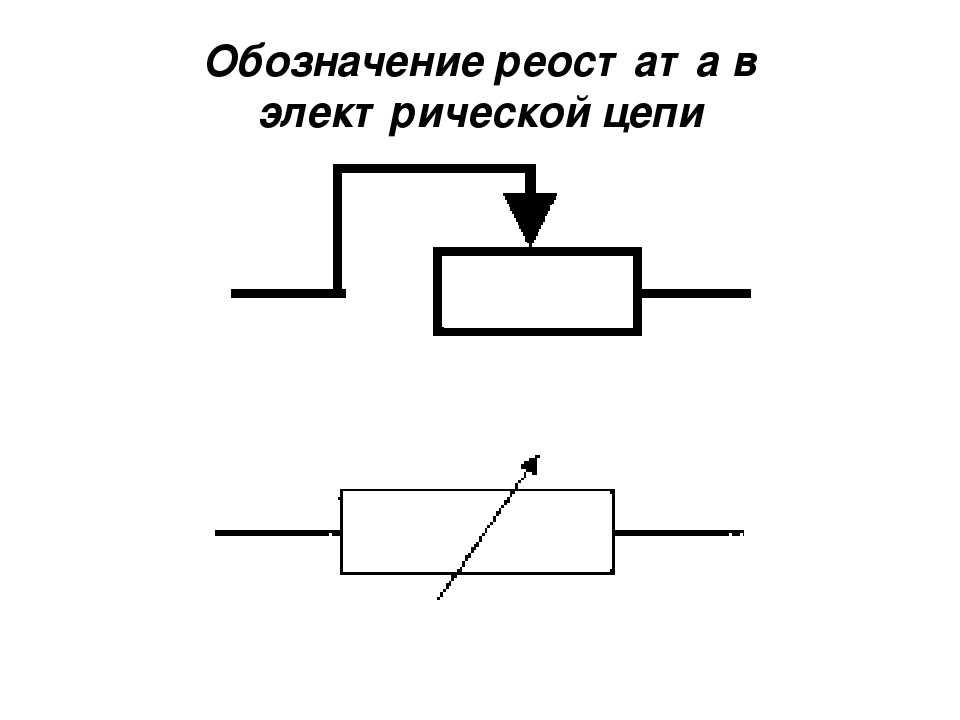

Обратите внимание! Реостат на схеме обозначают в виде прямоугольника со стрелкой.
Геометрическая фигура – это катушка, а стрелка означает ползунок.
Обозначение реостата на электросхеме
Виды реостатов
Разновидность реостатов зависит от их основного назначения:
- Пусковые реостаты предназначены для запуска электродвигателей с постоянным или переменным током;
- Пускорегулирующие реостаты не только предназначены для запуска двигателей с постоянным током, но и для регулировки силы тока;
- Балластные реостаты, еще получили название нагрузочные, поглощают энергию, которая необходима для регулирования нагрузки на электрогенераторах, т.е. создают нужное сопротивление в электрической сети;
- Реостаты возбуждения применяются в электрических машинах для регулировки постоянного и переменного тока, они поглощают лишнюю энергию;
- В особорую группу выделяют реостаты, предназначенные для деления напряжения, их называют потенциометрами. Они позволяют применять в одном приборе различные напряжения, не используя дополнительные приспособления, такие как трансформаторы и блоки питания. В этом случае реостат имеет 3 клеммы, где нижние клеммы используются для входа тока, а верхняя и одна нижняя – в качестве выхода. Регулировка напряжения осуществляется при движении ползунка.
В этом случае реостат имеет 3 клеммы, где нижние клеммы используются для входа тока, а верхняя и одна нижняя – в качестве выхода. Регулировка напряжения осуществляется при движении ползунка.Благодаря применению в электрических приборах и машинах реостатов, происходит уменьшение снижения скачков электрического тока и перегрузок двигателя, это, в свою очередь, увеличивает срок службы электрических приборов.
Реостат на электрической схеме имеет свое особое обозначение.
Электронные варианты
Электронный потенциометр заслонки имеет реверсивный тип, часто используется в качестве регулятора громкости. Аппарат преимущественно оснащается двумя ключами, поддерживает порядка десяти циклов, присутствует опция программной выборки.
Рассматриваемые устройства нередко становятся элементами вычислительных приборов. Предельный показатель частоты среза составляет около 3 000 кГц. Многие параметры зависят от конструкционных особенностей и производителя. Линейные искажения составляют порядка 80 дБ, пропуск ключа – 3,5 мк.
Для регулировки коэффициента усиления данные устройства не предназначены.
Электрические цепи. Реостат — Класс!ная физика
- Подробности
- Просмотров: 447
Для того чтобы создать электрический ток, необходимо составить замкнутую электрическую цепь из электрических приборов.
Элементы электрической цепи соединяются проводами и подключаются к источнику питания.
Самая простая электрическая цепь состоит из :
1. источника тока
2. потребителя электроэнергии — (лампа, электроплитка, электродвигатель, электробытовые приборы)
3. замыкающего и размыкающего устройства — (выключатель, кнопка, рубильник)
4. соединительных проводов
Чертежи, на которых показано, как электрические приборы соединены в цепь, называются электрическими схемами.
На электрических схемах все элементы электрической цепи имеют условные обозначения.
1 — гальванический элемент
2 — батарея элементов
3 — соединение проводов
4 — пересечение проводов на схеме без соединения
5 — зажимы для подключения
7 — электрическая лампа
8 — электрический звонок
9 — резистор ( или иначе сопротивление)
10- нагревательный элемент
11 — предохранитель
РЕОСТАТ
Существуют сопротивления, величину которых можно плавно изменять.
Это могут быть переменные резисторы или сопротивления, называемые реостатами.
Таким образом, реостаты — это приборы, сопротивление которых можно регулировать.
Они применяются тогда, когда необходимо менять силу тока в цепи.
Реостат отличается от переменного резистора своей конструкцией и большой мощностью.
На электрической схеме реостат имеет своё условное обозначение:
С помощью перемещаемого движка ( 2 ) можно увеличивать или уменьшать величину сопротивления ( между контактами 1 и 2 ), включаемого в электрическую цепь.
Попробуй, глядя на рисунок, выяснить для себя в какую сторону надо перемещать движок, чтобы:
а) увеличить сопротивление, включенное в цепь?
б) уменьшить сопротивление?
Умение пользоваться реостатом пригодится тебе для проведения лабораторных работ.
Приготовься к этому заранее!
ИНТЕРЕСНО
В электрических схемах применяются символические изображения входящих в нее элементов и устройств.
Физические величины также принято обозначать буквенными символами.
Немецкий профессор Г.К. Лихтенберг из Геттенгена первый предложил ввести электрические символы, обосновал их практическое применение и использовал в своих работах!
Благодаря ему, в электротехнике появляются математические знаки плюс и минус для обозначения электрических зарядов. Символы, предложенные Г.К. Лихтенбергом, прижились и известны теперь даже школьникам.
В 1769 году в Геттингене он установил первый в Германии громоотвод на университетской библиотеке.
КНИЖНАЯ ПОЛКА
Загадка в форме шара.
Жизнь среди молний.
ЗНАЕШЬ ЛИ ТЫ
В 1881 году в Париже на электротехнической выставке впервые демонстрировалось самое современное для того времени изобретение.
Это был обычный для нас выключатель. Публика была в восторге!
___
Английский ученый со смешной фамилией Кавалло, живший на рубеже 18-19 веков, первым предложил конструкцию электрических проводов. Он предлагал натянутую отожженную медную или латунную проволоку нагревать в пламени свечи или просто куском раскаленного железа, покрывать смолой и обматывать полотняной лентой, также равномерно покрытой смолой. Изолированную таким способом проволоку следовало защищать чехлом из шерсти. Ну чем не основные элементы современного кабеля: токопроводящая жила, изоляция, защитный покров. Провод предполагалось изготовлять отрезками по 6–9 м, а места соединения отрезков тщательно обматывать промасленным шелком.
А НУ-КА, СООБРАЗИ
Если у вас есть электрозвонок, питающийся от батарейки, источник тока, провода, то как соединить провода, чтобы замыкание цепи вызвало только один удар молоточка звонка?
Не забывайте выключать свет!
Следующая страница «Занимательные фишки для 8 класса»
Назад в раздел «8 класс»
RS Компоненты | Промышленные, электронные продукты и решения
Компоненты РС | Промышленные, электронные продукты и решения- Поддержка
- Откройте для себя
- для вдохновения
- Найдите местное отделение
Разделы нашей продукции:
- Аккумуляторы и зарядные устройства
- Соединители
- Дисплеи и оптоэлектроника
- Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
- Пассивные компоненты
- Блоки питания и трансформаторы
- Raspberry Pi, Arduino и средства разработки
- Полупроводники
- Механизм автоматизации и управления
- Кабели и провода
- Корпуса и серверные стойки
- Предохранители и автоматические выключатели
- HVAC, вентиляторы и управление температурным режимом
- Освещение
- Реле и формирование сигналов
- Переключатели
- Доступ, хранение и обработка материалов
- Клеи, герметики и ленты
- Подшипники и уплотнения
- Инженерные материалы и промышленное оборудование
- Застежки и крепления
- Ручной инструмент
- Механическая передача энергии
- Сантехника и трубопровод
- Пневматика и гидравлика
- Электроинструменты, Пайка и сварка
- Компьютеры и периферия
- Уборка и техническое обслуживание помещений
- Офисные принадлежности
- Средства индивидуальной защиты и рабочая одежда
- Безопасность и скобяные изделия
- Безопасность сайта
- Испытания и измерения
Реостат VS Потенциометр | Различия со схемой и приложениями
Большинство людей путают Реостат и Потенциометр .
Реостат и потенциометр работают по принципу переменного сопротивления, но между ними есть небольшая разница. В этом посте мы узнаем
Что такое Реостат?
Реостат представляет собой устройство с двумя выводами , которое обычно подключается последовательно и обеспечивает возможность изменения сопротивления. Реостат есть не что иное, как переменный резистор. Реостат в основном используется для управления потоком тока.
Реостат состоит в основном из двух частей: одна из резистивного материала или, можно сказать, резистора, а другая представляет собой подвижный грязесъемник.
Реостат имеет две клеммы. Одна клемма подключена к одному концу резистора, а другая подключена к очистителю. Перемещая стеклоочиститель, мы можем изменять сопротивление на двух клеммах.
На самом деле у реостата три вывода, но мы используем два вывода — один от дворника и другой от любого из двух выводов резистивного элемента.
Символ реостата:
Схема подключения реостата:
В качестве реостата можно использовать потенциометр. Ниже показано подключение потенциометра в качестве реостата.
Применение реостата:
(1) Реостаты используются в лаборатории для тестирования оборудования.
(3) Реостаты используются для контроля интенсивности света. Для управления интенсивностью или яркостью света реостат подключают последовательно со светом. Когда мы увеличиваем сопротивление, яркость света уменьшается, а когда мы уменьшаем сопротивление, яркость света увеличивается.
Что такое потенциометр?
Название потенциометра происходит от концепции переменной разности потенциалов. Потенциометр
Потенциометр также состоит из двух частей, одна резистивная часть, а другая представляет собой подвижный движок или ручку.
Потенциометр представляет собой трехконтактное устройство. Две клеммы выходят с двух концов резистивной части, а другая подключается к подвижному скребку.
Потенциометр также работает по принципу переменного сопротивления. Он наиболее подходит для деления напряжения. Как правило, потенциометр подключается к источнику напряжения. Вращением ручки или перемещением дворника мы можем изменять выходное напряжение. Потенциометр снижает напряжение, снижая напряжение на резисторе.
Обозначение потенциометра:
Схема подключения потенциометра:
Уравнение деления напряжения потенциометром,
Подключение практического потенциометра,
Применение потенциометра:
(1) Основным применением потенциометра является деление или изменение напряжения.
(2) Потенциометры используются в электронных схемах для изменения входного напряжения.
(3) Потенциометр также используется в качестве датчика перемещения.
(4) Потенциометры также используются для сравнения сопротивлений.
(5) Очень хорошо известным и распространенным применением потенциометра является управление звуком. Потенциометры используются в аудиоустройствах для управления громкостью.
(6) Потенциометры применяются также в телевидении для управления яркостью, контрастностью и т. д.
(7) Потенциометры используются для измерения напряжения, сравнения ЭДС ячеек и т. д.
Разница между реостатом и потенциометром:
СЛ № | Реостат | Потенциометр |
1. | Реостат представляет собой двухполюсное устройство. | Потенциометр представляет собой трехконтактное устройство. |
2. | Основная функция реостата заключается в управлении потоком тока. | Основной целью потенциометра является изменение напряжения или деления напряжения. |
3. | Реостат в основном используется в цепи для изменения сопротивления. | Потенциометр, используемый в основном в цепи для изменения напряжения или подачи переменного напряжения питания |
