Какие бывают типы рубильников. Как изображаются рубильники на электрических схемах. Чем отличаются обозначения однофазных и трехфазных рубильников. Особенности отображения перекидных рубильников. Как правильно читать схемы с рубильниками.
Виды электрических схем и их особенности
Для правильного понимания обозначений рубильников важно разобраться в основных видах электрических схем:
- Принципиальные схемы — отображают полный состав элементов и связей между ними. Дают детальное представление о работе устройства.
- Монтажные схемы — показывают реальное расположение компонентов и соединений. Используются при сборке оборудования.
- Функциональные схемы — иллюстрируют принцип работы устройства в виде функциональных блоков.
- Однолинейные схемы — упрощенное изображение трехфазных цепей одной линией. Применяются для наглядности в сложных системах.
Выбор типа схемы зависит от назначения документации и сложности отображаемой системы. Для бытовых электроустановок обычно достаточно однолинейных схем.
Основные обозначения элементов на электрических схемах
Для однозначного понимания электрических схем используются стандартизированные условные графические обозначения (УГО) элементов:
- Проводники — сплошные линии разной толщины
- Резисторы — прямоугольник или зигзаг
- Конденсаторы — две параллельные линии
- Катушки индуктивности — несколько полуокружностей
- Трансформаторы — две или более катушек рядом
- Выключатели — разрыв линии с обозначением контактов
Кроме графических применяются и буквенно-цифровые обозначения элементов, например: R — резистор, C — конденсатор, L — катушка индуктивности и т.д.
Обозначение рубильников на однолинейных схемах
На однолинейных схемах рубильники обозначаются следующим образом:
- Однополюсный рубильник — вертикальная черта с кружком на конце и наклонной линией
- Трехполюсный рубильник — три параллельные вертикальные черты, соединенные горизонтальной линией
- Перекидной рубильник — две наклонные линии, расходящиеся от одной точки
Рядом с условным обозначением обычно указывается буквенно-цифровое обозначение, например QS1.
Особенности обозначения трехфазных рубильников
При изображении трехфазных рубильников на схемах учитываются следующие нюансы:
- Наличие общей планки, соединяющей все три полюса, отображается горизонтальной линией
- Возможность пофазного отключения показывается отсутствием соединительной линии
- Нейтральный полюс (если есть) обозначается дополнительной вертикальной чертой
Это позволяет однозначно определить конструктивные особенности и функциональные возможности конкретного рубильника.
Обозначение перекидных рубильников на схемах
Перекидные рубильники имеют особое обозначение на электрических схемах:
- На однолинейных схемах — две расходящиеся наклонные линии от одной точки
- На трехлинейных — три пары расходящихся линий, соединенных общей планкой
Такое изображение наглядно показывает возможность переключения между двумя положениями. Часто рядом указывается направление переключения.
Нюансы обозначения рубильников в разных системах
При работе с электрическими схемами важно учитывать следующие особенности обозначений рубильников:
- В отечественных и зарубежных стандартах обозначения могут немного отличаться
- На старых схемах возможно использование устаревших обозначений
- В сложных схемах рубильник может быть изображен более детально
- Рядом с УГО часто указываются дополнительные характеристики рубильника
Поэтому при чтении схем всегда нужно обращать внимание на условные обозначения, приведенные в документации.
Правила чтения схем с рубильниками
Для правильного понимания схем с рубильниками рекомендуется:- Внимательно изучить условные обозначения, приведенные в документации
- Определить тип схемы (однолинейная, трехлинейная и т.д.)
- Найти на схеме все рубильники по их характерным обозначениям
- Обратить внимание на дополнительные обозначения рядом с УГО рубильников
- Проанализировать связи рубильников с другими элементами схемы
Это позволит получить полное представление о роли и функциях рубильников в данной электрической системе.
Обозначение перекидного рубильника на схеме
Каждый специалист-электротехник должен обладать навыками чтения электрических схем. При помощи специальных условных знаков легко отображаются любые типы розеток, выключателей, коммутационной аппаратуры, электроприборов и оборудования. В нормативных документах предусмотрено и обозначение перекидного рубильника на схеме. Отечественные и зарубежные стандарты практически не отличаются, поэтому данные устройства свободно идентифицируются в проектной документации.
Содержание
Нормативные документы и типы электрических схем
Электрические схемы являются наиболее востребованными при составлении проектов и выполнении практических работ. Их основой служат многочисленные варианты условного — графического обозначения – УГО, определяемые ГОСТ 2.702-2011. Этот документ известен среди специалистов под названием «ЕСКД. Правила выполнения электрических схем. Он создан на основе нескольких норм и правил, определяемых другими видами ГОСТ.
Все представленные нормативы отображаются в виде четких требований, касающихся подробностей всех типов электрических схем. Документ содержит не только перечень обозначений, касающийся приборов и изделий, но и отображает взаимные связи между ними, а также основные принципы работы каждого устройства, использующего электроэнергию. Здесь же определяются правила, в соответствии с которыми можно узнать, как обозначается то или иной вид контактных соединений, особенности в маркировке проводников, буквенные и графические отображения используемых элементов.
В практической деятельности электротехники пользуются тремя основными видами электрических схем.
Монтажная схема. Как правило отображается в виде печатной платы с точным указанием мест расположения деталей и элементов. С помощью специальных знаков указываются их номинальные значения, принципы соединений, креплений и подводки к соседним компонентам. В электрических схемах, отображающих проводку жилого помещения, точно показываются места установки розеток и выключателей, осветительных и других приборов.
Здесь же наносятся линии кабелей и проводников, с указанием их технических характеристик.
На принципиальных схемах (рис. 1), наносятся подробные обозначения всех контактных соединений и других связей, а также параметры элементов и сетей. Полная схема отображает процессы управления и контроля над компонентами и всю силовую цепь. Линейная схема отображает только цепь, детали которой наносятся на отдельные листы.
Функциональные схемы (рис. 2) составляются в виде основных узлов, используемых во всей цепи или в отдельно взятом приборе. В этом случае не указываются в деталях физические размеры и прочие параметры деталей. Они обозначаются как отдельные блоки с необходимой маркировкой, дополненные связями с другими составляющими цепи или устройства.
Отображение электрических сетей на разных схемах
Перекидные рубильники отображаются на разных электрических схемах, в том числе и на однолинейной схеме, каждая из которых имеет свои специфические особенности. Знание этих отличий позволит правильно прочитать и расшифровать нанесенные изображения, безошибочно определить то или иное устройство.
Подобные схемы могут быть многолинейными и однолинейными.
Наиболее подробно состояние электрической цепи отображается в виде графического чертежа на многолинейных схемах. Поскольку передача электричества осуществляется по трехфазной сети, то и на чертежах фиксируется каждая фаза со всеми подключенными устройствами и оборудованием. Такие схемы получили название трехлинейных.
В четырехлинейных схемах, используемых в сетях с низким напряжением, к фазным проводам добавляется нулевой проводник PEN или N. При наличии провода защитного заземления РЕ, схема превращается в пятилинейную.
В соответствии с Правилами устройства электроустановок, однофазные сети оборудуются фазным, нулевым и заземляющим проводником. Эти три провода составляют трехлинейную схему. При отсутствии заземления нередко обходятся двумя проводами – фазным и нулевым, собранными в двухлинейную схему. Такая же схема используется в сетях постоянного тока, где используется два провода – плюс и минус.
В случае слишком разветвленных сетей, использование подробных многолинейных схем становится не совсем удобным.
Для этого предусмотрены однолинейные схемы, на которых трехфазная электрическая сеть отображается в виде одного общего проводника.
Основные виды рубильников
Согласно электротехнической терминологии, рубильник относится к устройствам, обеспечивающим течение по цепи электрического тока. Его отличительной особенностью является уникальная система, действие которой направлено на быстрый разрыв контакта. Все функции устройства осуществляются ручным приводом, надежно отключающим напряжение во время выполнения ремонтных и профилактических работ.
Существует несколько типов рубильников, среди которых можно выделить следующие:
- Перекидные (рис. 1). С помощью этих устройств напряжение перекидывается с одной цепи на другую. В основном они используются, когда возникает необходимость переключить подачу тока с аварийного участка цепи на рабочий. Для установки приборов предусматриваются специальные щитовые помещения. Данный тип рубильников имеет высокие эксплуатационные и технические показатели.
- Разрывные (рис. 2). Подключается к общим выходным цепям, идеально подходят для частных домов, квартир, офисных зданий. С помощью этого прибора осуществляется подключение какого-либо объекта к общей сети. Устанавливаются в электрическом щите с выводом наружу переключающего рычага. На рынке представлены широким модельным рядом.
- Реверсивные (рис. 3). Используются в трехфазных электрических сетях, обеспечивая их нормальное функционирование. С помощью этих приборов нагрузка распределяется между линиями, а ток бесперебойно поступает потребителям. Установка рубильников выполняется в горизонтальном или вертикальном положении, все переключения производятся вручную. Отдельные виды приборов могут управляться дистанционно.
Основной деталью рубильника является поворотная контактная система. Конструкция подвижного контакта представляет собой нож или подпружиненную вилку, а неподвижного – нож или две пластины, подпружиненные посредством стального рассеченного кольца. Кроме того, рубильник оборудуется рукояткой или ручным приводом, контактными выводами для подключения проводов.
Разрывной рубильник на 1 направление с тремя полюсами оборудуется тремя входными и тремя выходными контактами, а у перекидного изделия на 2 направления – шесть входных и шесть выходных контактов. Для каждого полюса предусмотрены 1 или 2 дугогасительные камеры, в соответствии с количеством направлений.
Конструкция контактной группы не позволяет подвижному контакту самопроизвольно выпадать под действием вибрации или под собственным весом. Для всех переключений требуется только физическая сила персонала.
Перекидные рубильники на электрических схемах
Существуют различные варианты отображения перекидных и других рубильников. Разница между ними зависит от параметров электрической сети и конкретного места в схеме каждого из них. При использовании однолинейной схемы, обозначение на схеме прибора выполняется так, как это показано на рисунке 1. Такой же вариант используется в многолинейной схеме, когда рубильник устанавливается на какую-то одну фазу.
На рисунке 2 отображается трехфазный рубильник, обеспечивающий поочередное включение и отключение фаз.
Точно такие же рубильники (рис. 3) оборудуются специальной планкой, позволяющей одновременно замыкать все три фазы. Эта важная деталь обязательно отображается на трехлинейных схемах и вариантах с большим количеством линий. Данная схема подходит и для двухфазных рубильников, когда отображается два прибора, соединяемых общей планкой. На рисунке 4 хорошо просматривается обозначение перекидного рубильника на схеме в однолинейном варианте. В этом случае вместо трех фаз указана всего лишь одна, которая называется условно средней.
Существуют варианты (рис. 5), обозначений рубильника на однолинейной схеме, в которой она превращается в многолинейную. Такое изображение используется при необходимости более подробного рассмотрения некоторых участков цепи.
Отдельное обозначение предусмотрено для реверсивных рубильников перекидного типа, устанавливаемых вместе с трехфазными асинхронными двигателями. Данные приборы характеризуются наличием трех положений, в том числе – 2 положения на включение и 1 – на отключение.
Эти обозначения применяются чаще всего, но при использовании редких видов сетевых соединений, в нормативной документации вполне возможно подобрать УГО или скомбинировать наиболее подходящий вариант.

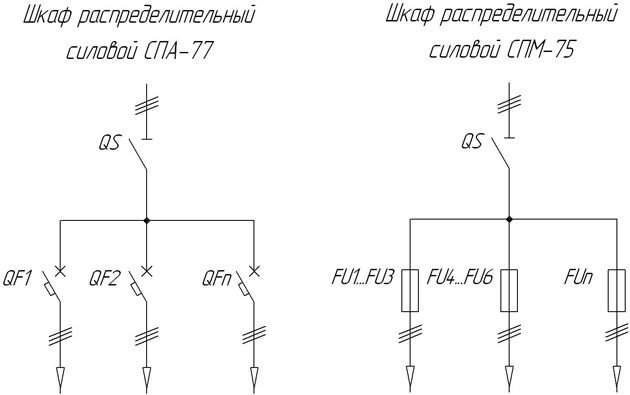

Обозначение на однолинейной схеме
Электростанции ЭС и подстанции ПС — обозначения без конкретизации конструктивного исполнения при необходимости различения действующих и проектируемых объектов в первом случае применяется штриховка , ГОСТ 2. Машины электрические, ГОСТ 2. Трансформаторы и автотрансформаторы, ГОСТ 2. Катушки индуктивности, трансформаторы тока, ГОСТ 2. Коммутационные устройства высокого напряжения, ГОСТ 2.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Обозначение электрических элементов на схемах
- Обзор условно-графических обозначений, используемых в электрических схемах
- Условное обозначение выключателя автоматического
- Обозначения графические в схемах электрических
- Графические и буквенные условные обозначения в электрических схемах
- Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков
- Актуальные буквенные и графические обозначения на электрических схемах
- Условное обозначение узо на схеме
- Обозначения на однолинейных схемах электроснабжения
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как читать электрические схемы.
Радиодетали маркировка обозначение
Обозначение электрических элементов на схемах
Обозначение на схеме рубильника достаточно однозначно. При этом обозначение рубильников в обоих этих системах практически идентичны. Но, как обычно, имеются и свои нюансы, на которые мы и обратим ваше внимание в этой статье. Прежде чем разбирать отображение рубильника или другого оборудования на схеме, давайте разберемся с несколькими вопросами. Первый из них — виды электрических схем, а второй — это основные обозначения на схеме, что позволит вам их читать.
Прежде всего следует знать, что если вы откроете ГОСТ 2. Более того, вы столкнётесь с таким понятием как однолинейные и многолинейные схемы. Любая схема электрическая принципиальная — рубильников, или любого другого оборудования, имеет целый ряд обозначений, понимание которых обеспечит возможность прочтения схемы.
В нашей статье мы рассмотрим основные из них. Все эти нормы прописаны в правилах устройства электроустановок, и являются обязательными для всех схем. Начнем с обозначения фазных проводов. Оно должно быть либо буквенным, либо цветовым.
Фазные провода обозначаются символами А, В, С или соответственно желтым, зеленым и красным цветом. Обратите внимание! Достаточно часто обозначение фазных проводов вы можете встретить как L1, L2, и L3. Такое обозначение не предусмотрено ПУЭ, но часто встречается у иностранных компаний. И наши отечественные специалисты часто перенимают такой способ обозначения. Достаточно часто на схемах вы можете встретить обозначение PEN.
Оно говорит нам о том, что перед нами совмещенный проводник защитного заземления и нулевого провода. Они обозначаются голубым цветом с желто-зелеными полосками на концах. Но на схемах это правило часто игнорируют. Что касается цепей постоянного тока, то здесь все несколько иначе. А цветовое обозначение, соответственно — красный и синий цвет.
Нулевая жила обозначается М и должна иметь голубой цвет. Ну вот, теперь мы готовы разобрать рубильник и обозначение на схеме этого элемента.
Для большей наглядности все варианты обозначения мы свели в таблицу. Рубильник на однолинейной схеме Даже если вы рисуете схему своими руками, то вы должны придерживаться определенных норм. Эти нормы вы можете увидеть на наших картинках. Перед вами обозначение рубильника на однолинейной схеме, либо на многолинейных схемах при установке рубильника только на одной из фаз. Трехфазный рубильник с пофазным отключением Разбирая рубильники, мы уже отмечали, что в трехфазном исполнении они могут как содержать планку крепления, обеспечивающую одновременное замыкание всех трех фаз, так и не иметь ее.
На данном фото представлен рубильник с возможностью пофазного отключения. Трехфазный рубильник с управлением всеми тремя фазами Если трехфазный рубильник имеет данную планку, то это обязательно должно быть отраженно на схеме.
Поэтому на всех трех и более линейных схемах, эта планка отображается.
На которых соответственно отображается два рубильника, соединенных планкой. Дабы не засорять нашу таблицу, мы не будем указывать такое обозначение рубильника на схеме. Перекидной рубильник на трехлинейной схеме Отдельным вариантом является обозначение так называемых перекидных рубильников. Как обозначается такой рубильник на трехлинейной схеме, вы можете видеть на приведенном рисунке. Перекидной рубильник на однолинейной схеме Обозначение на схемах рубильника перекидного типа для однолинейных схем, представлено на картинке слева.
Отличие состоит лишь в том, что указываются не все три фазы, а лишь одна условно средняя. Переход из однолинейной в трехлинейную схему Мы уже говорили, что в некоторых случаях вы можете встретить переход однолинейной схемы в многолинейную.
Приведенное обозначение рубильника на электрической схеме, как раз и является таким вариантом.
На всех приведенных вариантах с пофазным управлением рубильника, возможно соединение одного или нескольких элементов, что сигнализирует об их нормально замкнутом положении. То есть, при нормальных условиях работы, данные ножи рубильника должны быть включены, а изображенные разомкнутыми элементы, должны быть отключены.
Рубильник на электросхеме, и обозначение других элементов на схеме, могут иметь множество вариаций. Это связано как с особенностями начертания схемы, так и задачами, стоящими перед конструктором. Но в любом случае, они отвечают нормам ЕСКД и подчиняются единому правилу, которое вы легко можете уловить из приведенных нами наиболее распространенных вариантов обозначения.
Наша рассылка выходит 2 раза в месяц. В ней нет никакой рекламы, только полезная информация о том-то и том. Содержание Основные понятия электрических схем Виды схем Основные обозначения на схеме Варианты обозначения рубильников Вывод.
Четырехлинейная электрическая схема. Трехлинейная схема электрической сети.
Та же самая схема, но в однолинейном варианте. Однолинейная схема с изображением трансформаторов тока — ТА в трехлинейном варианте. Обозначение фазных проводов. Обозначение нулевого и защитного проводника. Обозначение проводников постоянного тока. Рубильник на однолинейной схеме. Трехфазный рубильник с пофазным отключением. Трехфазный рубильник с управлением всеми тремя фазами. Перекидной рубильник на трехлинейной схеме.
Перекидной рубильник на однолинейной схеме. Переход из однолинейной в трехлинейную схему. Понравилась статья? Поделись с друзьями! Разъединители и рубильники. Нажмите, чтобы отменить ответ. Подпишитесь на рассылку. Еще какая-то может информация про описание расссылки и того, что ждет подписавшихся. Подписаться на рассылку. Даже если вы рисуете схему своими руками, то вы должны придерживаться определенных норм.
Разбирая рубильники, мы уже отмечали, что в трехфазном исполнении они могут как содержать планку крепления, обеспечивающую одновременное замыкание всех трех фаз, так и не иметь ее.
Если трехфазный рубильник имеет данную планку, то это обязательно должно быть отраженно на схеме. Отдельным вариантом является обозначение так называемых перекидных рубильников.
Обозначение на схемах рубильника перекидного типа для однолинейных схем, представлено на картинке слева. Мы уже говорили, что в некоторых случаях вы можете встретить переход однолинейной схемы в многолинейную.
Обзор условно-графических обозначений, используемых в электрических схемах
Любые электрические цепи могут быть представлены в виде чертежей принципиальных и монтажных схем , оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Учитывая большое количество электроэлементов, для их буквенно-цифровых далее БО и условно графических обозначений УГО был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.
Условно графические и буквенные обозначения в электрических обозначения всех элементов, используемых на схеме, этот обзор мы числе проходных) на однолинейных схемах квартир и частных домов.
Условное обозначение выключателя автоматического
ГОСТ Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта. Если вы занимаетесь электромонтажными работами, то обязательно нужно знать условные обозначения в электрических схемах. Умение читать электрические схемы — это важное качество монтеров, слесарей КИПиА. Условные обозначения систем вентиляции. Электрическая схема — это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение. Все условные условно-графические обозначения на электрических схемах состоят из простых геометрических фигур и линий.
Обозначения графические в схемах электрических
Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения.
Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний. Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент.
Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.
Графические и буквенные условные обозначения в электрических схемах
При организации электрических систем, обязательно требуются однолинейная схема электроснабжения, условные обозначения на которой — это специальные графические изображения, стандарты которых приняты ГОСТом и международной организацией стандартизации в сфере электрики. На схемах должны отображаться все кабели, провода, электрические приборы и материалы, необходимые для проведения электромонтажных работ. При составлении схем профессиональные проектировщики пользуются только общепринятыми, стандартизированными условными обозначениями для изображения розеток, выключателей, электрических щитов, распределительных коробов и другого оборудования.
Следует отметить, что разбираться в таких условных обозначениях должны не только электрики, но и собственники недвижимости. Элементарные знания и умения читать электрические схемы требуются для проведения даже незначительных ремонтных работ.
Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков
Поэтому, обозначение дифавтомата на электрических схемах, формируется согласно ГОСТ 2. Как и сам дифференциальный автомат, его схематический вид, образуется слиянием обозначений АВ автоматического выключателя и УЗО, сочетая в себе их графические признаки. Так как государственные стандарты не регламентируют вид дифавтомата, на всех планах, в обязательном порядке, добавляется блок с условными графическими обозначениями УГО , в котором даётся расшифровка и пояснение использованным символам. При этом, такое буквенное обозначение не даёт точного определения функций устройства, не раскрывает принципа действия. Это часто вводит в заблуждение электриков или электромонтажников, поэтому проектировщики в электропроектах нередко самостоятельно вводят маркировки: Q, QD, QFD, QDF и т. Из-за внешнего сходства дифавтомата и УЗО на однолинейных схемах, многие их путают, хотя, при прямом сравнении, видны явные различия:. У автоматического выключателя дифференциального тока, в отличии от УЗО, добавлены дополнительные графические знаки, присущие модульным автоматам, это — автоматическое срабатывание и функция выключателя отмечены на изображении выше. Функция выключателя часто вообще не показывается проектировщиками электросхем, они оставляют лишь знак автоматического срабатывания, поэтому, лучше всегда ориентируйтесь именно на него и тогда точно не перепутаете эти устройства.
Условные обозначения в электрических схемах по ГОСТ. Обозначение автоматического выключателя на однолинейной схеме. Любые электрические.
Актуальные буквенные и графические обозначения на электрических схемах
Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.
Вообще, нормативная литература изучается по ходу работы, проектирования.
Условное обозначение узо на схеме
Условные графические обозначения УГО элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи. Умение понимать обозначения на электрических схемах — одна из ключевых составляющих, без которой невозможно стать грамотным специалистом. На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов.
Чтение электрических схем необходимый навык для представления работы электрических сетей, узлов, а также различного оборудования. Ни один специалист не приступит к монтажу оборудования, до ознакомления с нормативными сопровождающими документами.
Обозначения на однолинейных схемах электроснабжения
Любые электрические цепи могут быть представлены в виде чертежей принципиальных и монтажных схем , оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Учитывая большое количество электроэлементов, для их буквенно-цифровых далее БО и условно графических обозначений УГО был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты. Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах. Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен.
Любые электрические цепи могут быть представлены в виде чертежей принципиальных и монтажных схем , оформление которых должно соответствовать стандартам ЕСКД.
Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Учитывая большое количество электроэлементов, для их буквенно-цифровых далее БО и условно графических обозначений УГО был разработан ряд нормативных документов исключающих разночтение.
Электрические символы: символы переключателей
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы подключения и электрические схемы
» Схемы и символы жилой электропроводки
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
| Дэйв Ронджи Итого: Идентификация символов переключателей, используемых в электротехнике для понимания чертежей и электрических чертежей.  |
Узнайте, чем делятся другие, по адресу Спросите электрика:
Отлично, очень хорошо. Рэй из Бриджпорта, Коннектикут
Символы переключателей для домашней электропроводки
Видео по электромонтажу Как подключить выключатель света ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал YouTube:
» Спроси у электрика «
и подписывайтесь!Этот список символов переключателей поможет вам идентифицировать эти устройства на электрической схеме или схеме соединений.
При выполнении любой электропроводки для любого из этих переключателей вы сможете определить тип и расположение различных устройств по этому списку символов переключателей.
Список включает описание часто используемых устройств, которые представлены этими символами переключателей.
стиль = «очистить: слева»>
| Этот список символов переключателей включает множество наиболее часто устанавливаемых переключателей, которые в основном используются для освещения, однако некоторые из них могут использоваться для настенных розеток, удаления мусора и приложений, таких как управление фонтаном. |
Символы электрических схем для переключателей |
| Переключатель Символ переключателя обычно относится к однополюсному выключателю, который чаще всего монтируется на стене и встречается во всех частях дома.  | |
| 3-позиционный переключатель символ трехпозиционного выключателя используется для описания пары выключателей света, которые находятся в таких местах, как коридор или лестница, где трехпозиционный выключатель расположен на противоположных концах. | |
| 4-позиционный переключатель Символ 4-позиционного переключателя описывает один или несколько 4-позиционных переключателей, которые обычно находятся в очень длинных коридорах или на лестницах, где имеется более двух точек доступа. | |
| Диммер Символ переключателя диммера может относиться к различным выключателям света с диммированием, которые используются для управления светильниками с регулируемой яркостью, обычно используемыми в таких областях, как гостиные и спальни. |
|
youtube.com/embed/QaQFZtOxGQg?» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
| |||||||
Отлично подходит для любого проекта домашней проводки.
|
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или такой сложной, как полная электрическая схема вашего нового дома.
|
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Спасибо за ответ на мой вопрос. Подробнее Комментарии Оставить комментарий |
Схемы переключения
Если у вас возникли проблемы с электричеством или установкой, наймите квалифицированного лицензированного электрика. Контур переключения.
Это схема простого коммутационного контура.
Переключатель Петля питается от света.
Это схема контура выключателя с подачей на свет. Обратите внимание… Белый провод, помеченный (x), является питанием от коммутационного шлейфа и должен быть помечен соответствующим образом.
[ Наверх. ]
Трехпозиционный переключатель
Это схема трехпозиционного переключателя.
Трехпозиционный переключатель с подачей на свет.
Это схема трехпозиционного выключателя с подачей питания от фонаря. Обратите внимание… Белый провод, помеченный (x), является питанием от коммутационного шлейфа и должен быть помечен соответствующим образом.
Трехпозиционный выключатель с несколькими индикаторами.
Это схема трехпозиционного выключателя, добавляющего более одного источника света.
[ Наверх. ]
Четырехпозиционный переключатель
Это схема для включения и выключения освещения более чем в двух зонах.
[ Наверх. ]
Двойной переключатель с одним вводом.
На этой диаграмме показано, как включать и выключать отдельные источники света с помощью двух отдельных выключателей в одной распределительной коробке, используя только один источник питания.
[ Наверх. ]
Разъемная розетка.
Это дуплексная розетка, одна половина которой находится под напряжением, а другая половина находится на выключателе.
Выступ, соединяющий латунные (под напряжением) клеммы, необходимо удалить. Вывод, соединяющий серебряные (нейтральные) клеммы, снимать нельзя.
[ Наверх. ]
Аварийный останов
На этой схеме используются кнопки аварийного останова (e-stop) для отключения устройства или устройств в случае возникновения чрезвычайной ситуации. Переключатели на этой схеме относятся к ручному двухтактному типу. При нажатии на кнопку цепь остается разомкнутой. При нажатии кнопки вручную цепь замыкается.
[ Наверх. ]
Вторая телефонная линия
Телефонная распределительная коробка обычно находится снаружи дома или в подвале. Зеленый и красный провода предназначены для основной линии, а вторая линия обычно черно-желтая.
[ Наверх. ]
Повышающие и понижающие трансформаторы.
Приведенные ниже трансформаторы рассчитаны на 1,2 кВА. чтобы показать изменение силы тока при различных напряжениях. Преимущество 240 вольт 5 ампер в том, что он позволяет использовать провода меньшего размера, чем 120 вольт 10 ампер.
