Как правильно подключить фары через реле. Какая схема подключения фар через реле является оптимальной. Какие преимущества дает использование реле при подключении фар. Какие инструменты и материалы потребуются для подключения фар через реле.
Зачем подключать фары через реле
Подключение фар через реле имеет ряд важных преимуществ:
- Снижается нагрузка на штатную проводку и переключатели
- Увеличивается яркость света фар за счет уменьшения потерь в проводке
- Повышается надежность и безопасность электрической системы автомобиля
- Появляется возможность установки более мощных ламп
Использование реле позволяет пропустить основной ток фар в обход штатной тонкой проводки и подрулевых переключателей. Это защищает их от перегрева и выхода из строя при установке мощных ламп.
Необходимые инструменты и материалы
Для подключения фар через реле вам потребуется:
- Автомобильное реле на 30-40А (2 шт)
- Провода сечением 1.5-2.5 мм²
- Клеммы и разъемы
- Предохранители на 15-20А
- Изоляционная лента
- Отвертки, бокорезы, обжимной инструмент
- Мультиметр
Важно правильно подобрать сечение проводов и номинал предохранителей под мощность используемых ламп. Для галогенных ламп мощностью до 100 Вт достаточно проводов 1.5 мм² и предохранителей на 15А.
Схема подключения фар через реле
Рассмотрим основную схему подключения фар через реле:
- От аккумулятора +12В через предохранитель подается на контакт 30 реле
- Контакт 85 реле соединяется с массой
- На контакт 86 подается управляющий сигнал от переключателя света
- С контакта 87 идет питание непосредственно на фару
Для подключения ближнего и дальнего света используются два отдельных реле. Это позволяет независимо управлять каждым режимом работы фар.
Пошаговая инструкция по подключению
Рассмотрим последовательность действий при подключении фар через реле:
- Отключите минусовую клемму аккумулятора
- Установите реле в подкапотном пространстве
- Проложите силовой провод от аккумулятора к реле через предохранитель
- Подключите провод управления от переключателя света к реле
- Соедините выход реле с фарой
- Подключите массу реле и фары
- Проверьте все соединения
- Подключите аккумулятор и проверьте работу
При прокладке проводов старайтесь избегать острых кромок и подвижных деталей. Надежно зафиксируйте жгуты стяжками. Все соединения должны быть качественно заизолированы.
Типичные ошибки при подключении фар через реле
При самостоятельном подключении фар через реле следует избегать распространенных ошибок:
- Использование проводов недостаточного сечения
- Отсутствие предохранителей в силовой цепи
- Некачественная изоляция соединений
- Неправильное подключение контактов реле
- Слабое крепление проводов на клеммах аккумулятора
Любая из этих ошибок может привести к нестабильной работе фар или даже к возгоранию проводки. Внимательно проверяйте схему и качество всех соединений.
Преимущества использования готовых комплектов проводки
Для упрощения подключения фар через реле можно использовать готовые комплекты проводки. Их преимущества:
- Провода нужного сечения уже подобраны и нарезаны
- Все необходимые клеммы и разъемы в комплекте
- Реле и предохранители подходящего номинала
- Подробная инструкция по установке
- Гарантия производителя на комплект
Готовый комплект избавит вас от лишних расчетов и поиска компонентов. Это особенно удобно для начинающих автолюбителей без опыта электромонтажа.
Особенности подключения противотуманных фар
Подключение противотуманных фар через реле имеет некоторые особенности:- Используется отдельное реле для противотуманок
- Управляющий сигнал берется от штатного выключателя
- Желательно обеспечить включение только с ближним светом
- Можно организовать работу как дневных ходовых огней
При подключении противотуманных фар важно обеспечить их работу согласно ПДД — только в условиях недостаточной видимости совместно с ближним или дальним светом фар.
Диагностика неисправностей при подключении фар через реле
Если после подключения фары работают нестабильно, проверьте:
- Надежность всех соединений
- Правильность подключения контактов реле
- Целостность предохранителей
- Напряжение на выходе реле
- Качество массы кузова в точках подключения
Для диагностики удобно использовать мультиметр, чтобы проверить наличие питания и управляющих сигналов в ключевых точках схемы. При необходимости замените неисправное реле.
Как подключить противотуманные фары через реле?
Ремонт авто власними руками
При установке противотуманных фар через реле автолюбитель может испытать некоторые сложности. Вроде с монтажом самих фар и прокладкой проводов все понятно, но как подключить реле и подключить все вместе с предохранителями. Для этого желательно иметь минимальные знания в электротехнике.
Подготовка к подключению противотуманных фар реле
Инструменты необходимые для подключения реле:
- Нож;
- Кусачки;
- Плоскогубцы;
- Клеммник.
Также понадобится большое количество расходных материалов, таких как изолента, хомуты, клеммы, термоусадки, гофра. Эти материалы обеспечат соединение проводов и их долговечность во время использования.
Перед началом монтажа необходимо определиться со схемой включения:
Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами.
С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.
Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.
Роль реле
Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70.

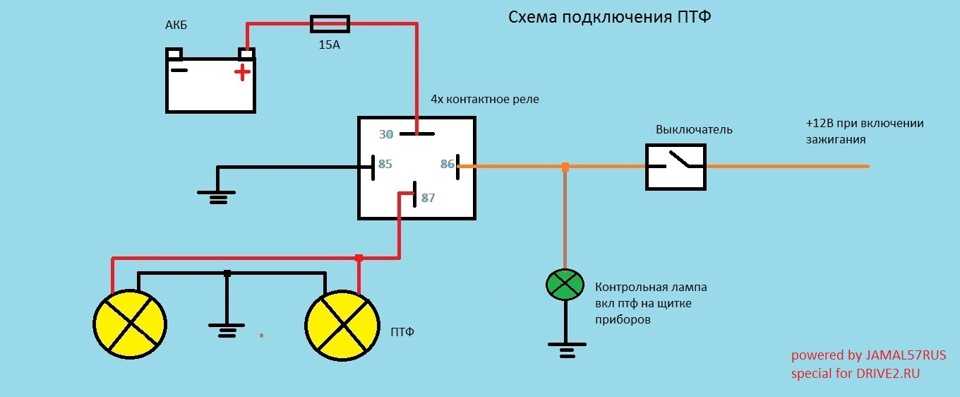

Подключение контактов происходит по следующей схеме:
- 1-ый коммутирующий — блок предохранителей;
- 2-ой коммутирующий – противотуманки;
- 1-ый управляющий — кнопка включения/выключения;
- 2-ой управляющий – масса.
Предохранители
После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.
Как подключить кнопку включения?
Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.
Подключение самих фар не отличается сложностью.
Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.
Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.
