Радиопульт
SocButtons v1.5
Радиопульт имеет размеры в спичечный коробок с выдвижной антенной. Рабочая частота 315мгц или 433мгц. Пульт имеет 4 кнопки,при нажатии на пульте уровень сигнала на соотвествующем выходе приемника меняется на высокий.Питание приемнкика 5 вольт. Работает нестабильно при напряжении питания менее 4.9 вольт.Питание пульта — 12в батарейка 23А.
Приемник основан на микросхеме дешифраторе SC2272-M4 ,4 канала.Возможны варианты декодеров вида SC2272-L4 — что значит у декодера выводы работают в режиме «защелки». Так же приемники могут иметь несколько режимов в зависимости от установленных перемычек.
Передатчик (пульт) основан на микросхеме шифраторе SC2262 , до 6 каналов(кнопок).
Примерная цена за комплект пульт + приемник 4.5$ на ebay.com по ключевым словам IC2262/2272 .
Назначение: управление освещением и другими бытовыми приборами.Можно использовать для управления уже существующими разнообразными радиовыключателями,основанные на этом же принципе -только надо поставить такие же перемычки для задания адреса (кода) в пульте.
Подключение к arduine:
Приемник к arduine можно подключить 3 способами:
1.Подключить напрямую выходы приемника к цифровым входам arduina.Недостаток данного варианта — занимает 4 вывода контроллера.
2.Использовать аналоговый вход контроллера,при этом используя один провод можно подключать несколько кнопок в любом месте дома.
описание схемы: R1 — 10 kOm , R2-R4 — 2 kOm ,R6-R9 — 1 kOm,Транзисторы любые N-P-N.Слева по схеме — это выводы приемника,справа — аналоговый вход контроллера. Данный способ занимает всего один аналоговый вход контроллера,но требует дополнительной обработки в arduina.
3. Подключение напрямую к приемнику без дешифратора,используя дополнительную библиотеку (на примере Show_received_code в примерах RemoteSwitch ).Используется всего один цифровой вход.Приемник (см второе фото) подключается к красной точке на вывод Arduino поддерживающий прерывание , у Duemilanove и Uno это цифровые выводы D2 (прерывание 0) или D3 (прерывание 1) .
Библиотека RemoteSwitch для работы с радиопультами,в том числе управление разными радиорозетками.Содержит как библиотеку-передатчик так и библиотеку-приемник.
Ещё одна библиотека RCswitch — отличается от предыдущей тем, что использует двоичное кодирование вместо троичного.
Управление устройствами,основанные на данных дешифраторах возможно с комьютера через USB контроллер.
Данные пульты могут работать вместе с беспроводными датчиками температуры/влажности на одном канале.
Меняем код команд на свой
Пары приемник передатчик работают на одной фиксированной частоте 315мгц или 433мгц.И разные наборы пульт-приемник имеют одну частоту. Но как быть,если рядом имеется такое же подобное устройство и они мешют друг другу ? Для этого на приемнике и передатчике можно задать свой адрес (код).
В пульте установлена микросхема шифратор SC2262, у которой, выводы А0-А7 подключаются к минусу или плюсу для того ,чтобы задать свой адрес.
Шифратор поддерживает до 6 кнопок- к выводам D подключаем кнопки, к выводам A -задаем адрес.
В приемнике же установлена микросхема дешифратор SC2272-M4 на 4 канала,у которой аналогично имеются выводы А0-А7 ,где задаем такой же адрес как в пульте.Комбинаций адресов(кодов) в данном случае получается 6561 вариантов.
В отличии от шифратора дешифраторов сущесвует несколько вариантов в зависимости от количества возможных команд (кнопок) ,например дешифратор SC2272-M6 -поддерживает 6 команд. Комбинаций адресов(кодов) соотвественно уменьшается до 729.
Даже если в пульте добавить ещё 2 кнопки ,то они не будут восприниматся дешифратором 2272-M4 -для этого необходимо менять его на SC2272-M6.Самый простой вариант при использовании с микроконтроллерами — это подключение приемника по варианту с использованием библиотеки RemoteSwitch.
На фото ниже видны контактые площадки пульта (слева) и приемника (справа) которые необходимо замыкать на нижнюю линию шины минуса или на верхнюю шину плюса для того,чтобы задать свой адрес.
Радиоуправляемая розетка — RadioRadar
Описано несложное устройство, позволяющее дистанционно включать и выключать напряжение в сетевой розетке. Управление происходит по радиоканалу, причём применены специализированные микросхемы кодера и декодера команд, что позволило обойтись без микроконтроллеров.
Несложная система радиоуправления с использованием готовых радиомодулей была описана в [1]. Кодирование и декодирование команд в ней выполняли микроконтроллеры. Между тем для решения этой задачи существуют недорогие специализированные комплекты микросхем. В частности, кодер PT2262 [2] и декодер PT2272 [3] или их аналоги другого производителя — SC2262 [4] и SC2272 [5].
Для передачи команды кодер этого типа формирует кодовое слово, показанное на рис. 1 . Оно содержит 12 информационных разрядов и заканчивается разрядом синхронизации. Каждый из информационных разрядов может иметь значение не только привычных нуля и единицы, но и третье «плавающее», соответствующее никуда не подключённому выводу микросхемы.
Рис. 1. Кодовое слово
Применённый в предлагаемом устройстве декодер считает первые восемь разрядов кода (A0-A7) адресными и воспринимает команду, передаваемую разрядами D0-D3, только в случае совпадения принятого адреса с собственным, заданным подключением соответствующих выводов микросхемы.
Для передачи по радиоканалу значения разрядов слова закодированы в соответствии с рис. 2. Длительность передачи каждого разряда — 32T, где T — период повторения импульсов внутреннего тактового генератора микросхемы. Его обычно устанавливают равным 50…100 мкс. Разряд со значением ноль — дважды повторённая последовательность импульса длительностью 4T и паузы длительностью 12T. При передаче единицы последовательность обратная — импульсы длительностью 12T разделены паузами длительностью 4Т. «Плавающему» состоянию соответствует последовательность: импульс 4T, пауза 12T, импульс 12T, пауза 4Т. Завершает передачу кодового слова синхроимпульс длительностью 4T, за которым следует пауза длительностью минимум 124T.
Рис. 2. Кодировка
Надёжность приёма достигается тем, что передача одного и того же кодового слова повторяется несколько раз, а приёмник считает информацию достоверной, приняв одно и то же несколько раз подряд (как правило, не менее трёх).
Адресные входы кодера (в передатчике) и декодера (в приёмнике) должны быть подключены одинаково. Они могут иметь три состояния. Те, которым в кодовом слове соответствует ноль, соединяют с общим проводом, которым соответствует единица — с плюсом питания, остальные (плавающие) оставляют свободными. Период колебаний внутреннего тактового генератора зависит от сопротивления резистора, подключённого между выводами 15 и 16 микросхемы кодера.
Таким же образом этот период устанавливают и в декодере. Но у кодера и декодера этот период получается одинаковым (что необходимо для правильной работы) при резисторах разного сопротивления.

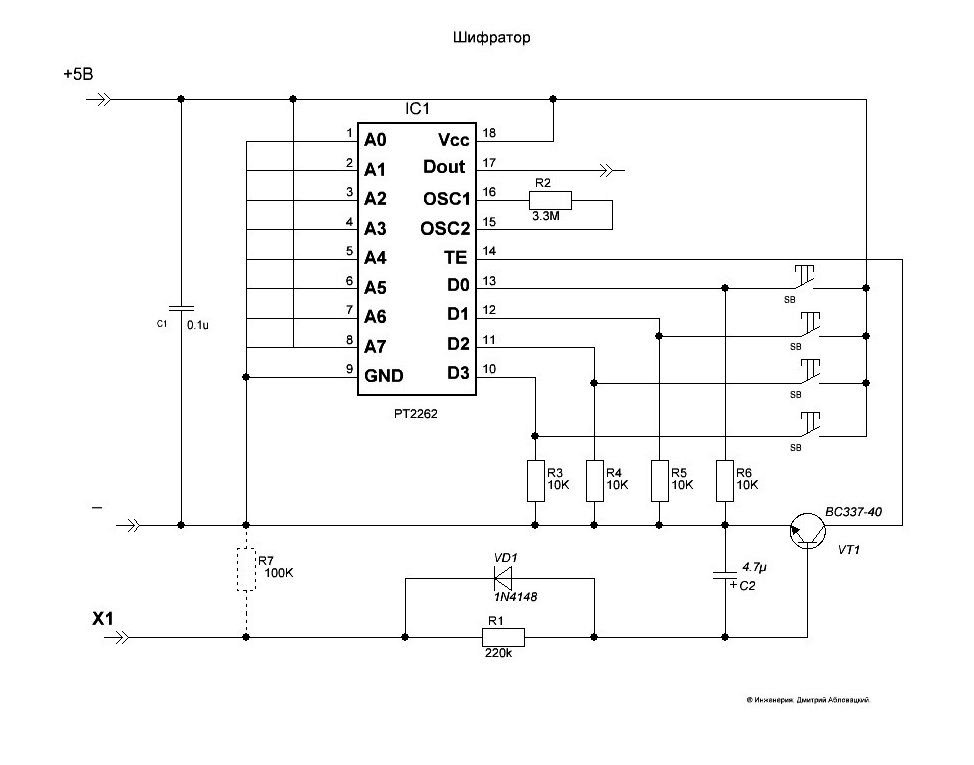

На рис. 3 показана схема кодера системы дистанционного управления на микросхеме PT2262 (DD1).
При нажатии на любую из кнопок SB1-SB4 через открывшийся диод из числа VD1-VD4 на эту микросхему поступает напряжение питания. Она формирует на своём выходе DOUT кодовое слово рассмотренного выше формата, в котором разряды A0-A7 имеют значения, заданные подключением одноимённых входов микросхемы. Значение того из разрядов D0-D3, который соединён с нажатой кнопкой, равно единице, а остальных — нулю.
Рис. 3. Схема кодера системы дистанционного управления на микросхеме PT2262 (DD1)
Сигнал с выхода DOUT управляет передатчиком. Высокий уровень на этом выходе включает передатчик, а низкий — его выключает. Это так называемая амплитудная манипуляция (англ. OOK — on/off keying).
В продаваемых комплектах аппаратуры радиоуправления передатчик выполнен, как правило, в виде малогабаритного пульта, к которому можно прикрепить, например, брелок с ключами (рис. 4). На рис. 5 на плате передатчика видны восемь контактных площадок для установки адреса.
Рис. 4.
Пульт управления
Рис. 5. Плата передатчика

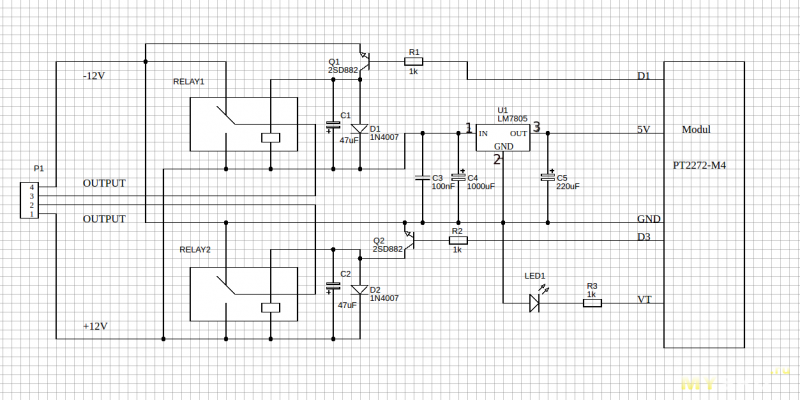

Принципиальная схема декодера системы радиоуправления с узлом управления исполнительным устройством (розеткой) показана на рис. 6. Здесь применён готовый модуль приёмника XD-YK04-M4-315MHz (рис. 7) из приобретённого набора. В нём установлена микросхема декодера SC2272-M4 (полный аналог PT2272-M4). Из имеющихся в модуле элементов на схеме показаны только эта микросхема (DD1) и разъём X1, которым модуль подключают к внешним цепям. Адресные входы декодера должны быть распаяны аналогично адресным входам кодера в пульте управления, только в этом случае декодер сможет опознать отправленную ему команду. Достоверность принятой команды подтверждает высокий логический уровень на выходе VT декодера.
Рис. 6. Принципиальная схема декодера системы радиоуправления
Рис. 7. Модуль приёмника XD-YK04-M4-315MHz
Индекс M4 в названии микросхемы означает, что она трактует как команду значения четырёх старших разрядов принятого 12-разрядного кода и не запоминает их, выводя на выходы D0-D3 лишь кратковременно.
По завершении приёма кодовой посылки уровни на этих выходах становятся нулевыми. Такие микросхемы наиболее распространены, однако встречаются и микросхемы с буквой L в суффиксе. Они сохраняют принятый код на выходах до приёма следующей команды. Чтобы получить такой же эффект с микросхемой, имеющей индекс M, в описываемое устройство пришлось добавить триггер-защёлку на микросхеме DD2.
Нажатие на кнопку SB2 пульта (см. рис. 3) устанавливает на выходе D1 декодера DD1 высокий уровень, который чуть позднее подтверждается таким же уровнем на выходе VT. В результате низкий уровень на выходе элемента DD2.2 переключает триггер на элементах DD2.3 и DD2.4 в состояние с низким уровнем на выходе элемента DD2.3 и высоким на выходе DD2.4. Это открывает транзистор VT1. Реле K1 срабатывает, подавая напряжение ~230 В на розетку XS1. В этом состоянии триггер и всё устройство остаются и по завершении команды.
При нажатии на пульте на кнопку SB1 высокий уровень появится на выходе D0 декодера DD1.
Триггер на элементах DD2.3 и DD2.4 будет переведён этим в состояние с низким уровнем на выходе элемента DD2.4, что закроет транзистор VT1. Разомкнувшиеся контакты K1.1 отключат напряжение от розетки XS1. Индикатором такого состояния служит выключенный светодиод HL1.
Узел питания приёмника и исполнительного устройства от сети ~230 В выполнен по бестрансформаторной схеме с гасящим избыток напряжения конденсатором C1. Стабилитрон VD5 ограничивает до 24 В напряжение на выходе мостового выпрямителя на диодах VD1-VD4. Резистор R1 уменьшает бросок зарядного тока конденсатора C1 в момент включения питания. Резистор R2 нужен для разрядки этого конденсатора после отключения устройства от сети. Установленное на использованной плате реле — SHD-24VDC-F-A.
Приёмная часть устройства радиоуправления собрана в электромонтажной коробке размерами 100x100x50 мм, на крышке которой установлена обычная сетевая розетка для открытой проводки ХS1. Внутри коробки размещены три платы. Находящаяся на плате модуля приёмника штыревая часть разъёма X1 вставлена в его гнездовую часть, установленную на макетной плате с триггером на микросхеме DD2.
Плата с транзистором VT1, реле K1 и узлом питания — от неисправного датчика движения ДД-009, на которой исходно установленный интегральный стабилизатор 78L09 заменён на 78L05. На схеме (см. рис. 6) находящиеся на этой плате детали расположены ниже штрихпунктирной линии. Внешний вид конструкции показан на рис. 8.
Рис. 8. Внешний вид конструкции
Практика показала, что причиной неустойчивой работы устройства может быть недостаточная ёмкость гасящего конденсатора C1. Например, при ёмкости этого конденсатора 0,33 мкФ (такой конденсатор был установлен в датчике движения) и срабатывании реле K1 напряжение на стабилитроне VD5 падает ниже 5 В, а оно не должно быть менее 7…8 В. Поэтому конденсатор нужно заменить другим, большей ёмкости.
Потребляемый устройством ток не превышает 20 мА. Для его снижения можно заменить микросхему К555ЛА3 более экономичной 74HC00. Можно отказаться от использования светодиода HL1. Если приобрести готовые модули не удастся, то используемые в конструкции детали можно найти в беспроводном дверном звонке.
В приёмном устройстве отсутствуют какие-либо органы управления. Высокочастотные узлы уже настроены изготовителем комплекта. Необходимо лишь установить одинаковые адреса на выводах микросхем кодера в пульте управления и декодера в модуле приёмника.
Оставшимися неиспользованными двумя кнопками пульта можно управлять другими устройствами. Например, добавив в приёмник второй триггер, аналогичный собранному на микросхеме DD2, и ещё один исполнительный узел со своей розеткой. Система радиоуправления станет двухканальной.
Литература
1. Пахомов А. Радиоуправляемый сетевой удлинитель. — Радио, 2014, № 7, с. 31 — 34.
2. PT2262 Remote Control Encoder. — URL: http://www.princeton.com.tw/Portals/0/ Product/PT2262_5.pdf (20.03.16).
3. PT2272 Remote Control Decoder. — URL: http://www.princeton.com.tw/Portals/0/ Product/PT2272.pdf (20.03.16).
4. Remote Control Encoder SC2262. — URL: http://www.sc-tech.cn/en/SC2262.pdf (12.04.16).
5. Remote Control Decoder SC2272.
— URL: http://www.sc-tech.cn/en/SC2272.pdf (12.04.16).
Автор: А. Пахомов, г. Владимир
Беспроводной пульт дистанционного управленияPT2272 для Arduino
ОБНОВЛЕНИЕ : В дополнение к этому сообщению есть также более свежий, озаглавленный «Пересмотр PT2262 PT2272 с Arduino и приемником r06a». Если вы найдете ценность в этом сообщении, я считаю, что вам также понравится новый пост.
——————————————————
Существует интересная пара взаимодополняющих интегральных схем, PT2262/PT2272, которая упрощает реализацию базового беспроводного дистанционного управления. Они обычно используются в недорогих беспроводных устройствах для управления гаражными воротами, вентиляторами, игрушками и даже некоторыми системами сигнализации. Эти ИС используют фиксированные адресные коды и не имеют встроенного шифрования, поэтому они не являются устройствами с высоким уровнем безопасности, но, возможно, настолько же безопасны, как недорогой дверной замок в обычном доме.
Существует несколько модификаций этих микросхем, которые продаются под слегка различающимися названиями, наиболее распространенными из которых являются PT2262/PT2272 и SC2262/SC2272. Версия PT2262/PT2272 производится компанией Princeton Technology Corp. из Тайбэя, Тайвань, а версия SC2262/SC2272 производится компанией SilvanChip Electronics Tech.Co.,Ltd. Шэньчжэнь, Китай. Оба идентичны, хотя чипы Princeton более распространены и лучше задокументированы.
SC2272M4 – 4 фиксированных бита данных
Существует несколько версий этих микросхем, идентифицируемых разными суффиксами, которые передают разное количество данных (от 2 до 6) или даже не пропускают данные вообще, а также фиксируют или представляют мгновенные данные . Например, PT2272-L4 представляет 4 бита данных, переданных от PT2262, в виде зафиксированных данных, а вывод «VT» является передним фронтом положительного строба. 4 бита данных остаются зафиксированными в своем последнем состоянии. С другой стороны, PT2272-M4 представляет мгновенные данные.
8) уникальных адресов устройств. Адресация часто реализуется с помощью контактных площадок, но иногда с помощью перемычек и редко с помощью двухпозиционных переключателей с тремя состояниями — см. изображения ниже .
2262/2272 Адресация – площадки для пайки и перемычки
Типовой DIP-переключатель с тремя состояниями
В дополнение к адресам, как в 2262, так и в 2272 имеется резистор, который управляет внутренним генератором, который управляет шириной импульса амплитудной модуляции. и эти резисторы должны быть установлены на взаимодополняющие значения ( указаны в документации Принстона ). Например, если в 2262 используется резистор 4,7 МОм, то в сопряжении 2272 должен использоваться резистор 820 кОм. Три наиболее часто используемых значения: 1,5, 3,3 и 4,7 МОм.
Название этого поста указывает на совместимое с Arduino решение, в котором используется эта интегральная схема. Недавно я купил недорогой суперрегенеративный приемник китайского производства 433 МГц, в котором используется SC2272-T4, показанный на рисунке 3 ниже, который поставляется с сопряженным брелком для управления энкодером, показанным на рисунке 4 ниже.
Набор передатчика/приемника, который я использую, закодирован (от A7 до A0) FFLHHHLF и использует 4,7 МОм (Xmit osc) 820k (Rx osc).
Этот набор обошелся мне в 7 долларов США. Внутренняя розничная цена приемника в Китае составляет 9Юань (около 1,42 доллара США), а брелок — 10 юаней (около 1,57 доллара США). SC2272-T4 представляет собой версию toggle модели 2272, которая переключает свои выходные данные, а не представляет состояние 2262 битов данных. Только SilvanChip производит тумблер версии 2272. Тот же самый R06A также доступен с мгновенной (M) или защелкивающейся (L) версиями, но, по иронии судьбы, обозначение платы R06A остается прежним. Схема версии этого приемника/декодера на 315 МГц показана на рисунке 6 ниже. Удивительно, но когда это было написано, Alibaba.com указывает, что типичная цена модуля приемника R06A составляет всего от 75 до 80 центов за штуку при количестве 300 лотов.
Рис. 3: Приемник 433 МГц 2272
Рис. 4: Брелок 433 МГц
В этом конкретном брелке используется PT2264 вместо PT2262, но они функционально эквивалентны.
См. рис. 5 ниже.
Рис. 5: Брелок внутри
Рис. 6: Схема приемника
Кодер PT2262 отправляет последовательную строку с синхроимпульсом, а затем данные, представленные широтно-импульсной модуляцией, повторяющиеся четыре раза. Для принятия PT2272 должен сопоставить адреса в двух сериях импульсов со своим собственным адресом. Один бит представлен 32 тактовыми циклами. Обратитесь к рисунку 7 ниже, чтобы увидеть ширину импульса, соответствующую каждому значению. В течение 32 тактовых циклов два коротких импульса высокого уровня представляют собой бит данных «0», два больших импульса высокого уровня представляют бит данных «1» и один короткий короткий импульс высокого уровня, за которым следует один короткий длинный импульс высокого уровня, представляют плавающий бит, «Ф». Обратите внимание, что бит «F» используется только в адресных битах. Ведущий синхроимпульс имеет 4 цикла высокого уровня, за которым следуют 124 цикла низкого уровня, всего 128 циклов. Таким образом, один отдельный двенадцатибитный пакет имеет длину 512 тактовых циклов, а ИС 2262 отправляет четыре повтора.
Один тактовый цикл обычно составляет от 300 до 500 микросекунд (~ 451 с моим брелоком). Последовательность поступления битов: A0, A1, A2, A3, A4, A5, A6, A7, D3, D2, D1, D0, SYNC.
Если вы хотите прочитать исходный код C, который имитирует все это, взгляните на проект RC-SWITCH. Я скомпилировал тестовый код «ReceiveDemo_Advanced.pde» и настроил макетную плату с помощью простого приемника ZABR1-1 433 МГц, показанного на рисунке 10. Когда я нажимаю клавишу «A» на брелоке, вывод:
Десятичный: 5227968 ( 24-битный) Двоичный: 010011111100010111000000 Три состояния: F01110FF1000 Длина импульса: 451 мкс Протокол: 1 ( плюс необработанные данные )
Когда я вставляю необработанные данные в инструмент визуализации Sui RC-SWITCH на http://test.sui /oszi/ форма волны на рисунке 7A является результатом. Если вы расшифруете его, вы увидите, что он соответствует «F01110FF1000». Нажатие клавиши «B» дает «F01110FF0100», клавиши «C» «F01110FF0010» и клавиши «D» «F01110FF0001».
Вы можете ясно видеть, что наименее значащие цифры — это поле данных, а клавиша «D» является наименее значащей. Поле адреса — «F01110FF». Если вы вернетесь к рисунку 5 и посмотрите на контактные площадки на правом изображении, то увидите, что кодировка адреса припоя на самом деле — «F01110FF». Примечание: помните, что контактные площадки расположены в обратном направлении — справа налево — от полученного адреса «F01110FF».
Рис. 7: Кодирование PT2262 в соответствии с руководством
Рис. 7A: Захваченная форма сигнала брелока (щелкните, чтобы увеличить)
Запись на веб-странице Бертрика Сиккена, проекты 433 МГц, показывает захваченную форму сигнала передачи 2262 с ее 4 повторениями . См. рис. 8 ниже.
Рисунок 8: Форма волны PT2262
Я написал короткую тестовую программу для приемника R06A SC2272-T4 и связанного с ним брелока для ключей AK-TF04, используя Arduino NANO. Схема физического испытания показана на рисунке 9 ниже. Видео моего теста на YouTube находится по ссылке ниже.
Обратите внимание, что видео было сделано с использованием более ранней версии моего тестового кода, в котором не использовались прерывания. В моей более новой версии, управляемой прерыванием, показанной ниже, вывод VT не опрашивается и не отображается, поскольку вместо этого он используется в качестве триггера прерывания для внешнего прерывания по нарастающему фронту.
Рис. 9. Тестовая установка R06A Arduino
Посмотрите тестовое видео на YouTube.
Исходный код размещен на PasteBin и может быть свободно загружен для вашего использования.
Рис. 10: Приемник ЗАБР1-1 433 МГц
Рис. 11: Тестовая схема r06a
ОБНОВЛЕНИЕ: Недавно я наткнулся на другой блог с интересной статьей о похожей схеме, но с другой интегральной схемой — LP801B/ LP802B
См.: KaKu-Extend
Вот так:
