Как проверить микросхему: Как проверить микросхему на работоспособность мультиметром, проверка тестером без выпаивания деталей

Как проверить микросхему мультиметром не выпаивая

По сути ремонт любой радиоэлектронной аппаратуры сводится к поиску и замене неисправных деталей. И, возможно, вы удивитесь тому, насколько часто выходят из строя такие, казалось бы, простые компоненты как конденсаторы. В то время как нежные диоды, чувствительные транзисторы и сложные микросхемы остаются целыми и невредимыми. Существует масса способов как проверить конденсатор мультиметром на работоспособность. Пойдем по-порядку.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Микросхема как проверить
• Проверка микросхемы мультиметром и специальным тестером
• Как проверить конденсатор мультиметром
• Как проверить транзистор мультиметром.
• Как проверить работоспособность диода мультиметром
• Как проверить исправность цифровых микросхем без выпайки их из платы
• Особенности проверки транзистора мультиметром без выпаивания
• Как проверить микросхему UC3842
• Как проверить микросхему на работоспособность мультиметром не выпаивая

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор недорогими мультиметрами DT830 и M1015B

Микросхема как проверить

Микросхема ШИМ-контроллера UC является самой распространенной при построении блоков питания мониторов. Кроме того, эти микросхемы применяются для построения импульсных регуляторов напряжения в блоках строчной развертки мониторов, которые являются и стабилизаторами высоких напряжений и схемами коррекции растра. Микросхема UC часто используется для управления ключевым транзистором в системных блоках питания однотактных и в блоках питания печатающих устройств.

Одним словом, эта статья будет интересна абсолютно всем специалистам, так или иначе связанным с источниками питания. Выход из строя микросхемы UC на практике происходит довольно часто. Причем, как показывает статистика таких отказов, причиной неисправности микросхемы становится пробой мощного полевого транзистора, которым управляет данная микросхема.

Поэтому при замене силового транзистора блока питания в случае его неисправности, настоятельно рекомендуется проводить проверку управляющей микросхемы UC Существует несколько методик проверки и диагностики микросхемы, но наиболее эффективными и простыми для применения на практике в условиях слабо оснащенной мастерской являются проверка выходного сопротивления и моделирование работы микросхемы с применением внешнего источника питания.

Для этой работы потребуются следующие приборы:. Можно выделить два основных способа проверки исправности микросхемы: проверка выходного сопротивления микросхемы; моделирование работы микросхемы.

Очень точную информацию об исправности микросхемы дает ее выходное сопротивление, так как при пробоях силового транзистора высоковольтный импульс напряжения прикладывается именно к выходному каскаду микросхемы, что в итоге и служит причиной ее выхода из строя.

Выходное сопротивление микросхемы должно быть бесконечно большим, так как ее выходной каскад представляет собой квазикомплиментарный усилитель. Такое измерение лучше производить при выпаянной микросхеме.

В случае пробоя микросхемы это сопротивление становится равным нескольким Ом. Если же измерять выходное сопротивление, не выпаивая микросхему, то необходимо предварительно выпаять неисправный транзистор, так как в этом случае может «звониться» его пробитый переход «затвор-исток».

Кроме того, при этом следует учесть, что обычно в схеме имеется согласующий резистор, включаемый между выходом микросхемы и «корпусом». Поэтому у исправной микросхемы при проверке может появиться выходное сопротивление. Хотя, оно обычно не бывает меньше 1 кОм. Таким образом, если выходное сопротивление микросхемы очень мало или имеет значение близкое к нулю, то ее можно считать неисправной. Такая проверка проводится без выпаивания микросхемы из блока питания.

Блок питания перед проведением диагностики необходимо выключить! Суть проверки заключается в подаче питания на микросхему от внешнего источника и анализе ее характерных сигналов амплитуды и формы с помощью осциллографа и вольтметра. Порядок работы включает в себя следующие шаги:. Если все указанные сигналы присутствуют и ведут себя в соответствии с вышеприведенными правилами, то можно сделать вывод об исправности микросхемы и ее правильном функционировании.

В заключение хочется отметить, что на практике стоит проверить исправность не только микросхемы, но и элементов ее выходных цепей рис. Эти элементы часто оказываются неисправными при пробоях. Добавить в избранное. У Вас есть материал пишите нам.

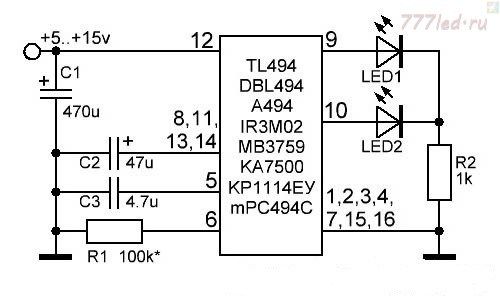

Проверка микросхемы мультиметром и специальным тестером

Микросхема ШИМ-контроллера UC является самой распространенной при построении блоков питания мониторов. Кроме того, эти микросхемы применяются для построения импульсных регуляторов напряжения в блоках строчной развертки мониторов, которые являются и стабилизаторами высоких напряжений и схемами коррекции растра. Микросхема UC часто используется для управления ключевым транзистором в системных блоках питания однотактных и в блоках питания печатающих устройств. Одним словом, эта статья будет интересна абсолютно всем специалистам, так или иначе связанным с источниками питания. Выход из строя микросхемы UC на практике происходит довольно часто. Причем, как показывает статистика таких отказов, причиной неисправности микросхемы становится пробой мощного полевого транзистора, которым управляет данная микросхема.

Как проверить резистор мультиметром на исправность: инструкция. Как проверить микросхему мультиметром не выпаивая.

Как проверить конденсатор мультиметром

Солнечный город — Обустройство, ремонт, полезные советы для дома и квартир. В блоках питания или источниках бесперебойного напряжения полевые транзисторы часто выходят из строя. Проверка полевого транзистора важный, а в некоторых случаях один из первых шагов при ремонте подобной техники. Описанная схема предназначена для n —канального полевика, p — канальный проверяется аналогично, только необходимо изменить полярность щупов. Для проверки полевого транзистора, также можно использовать небольшие схемы, к которым подключается полевик. Такой метод даст быструю и точную диагностику. Но если нет необходимости в частых проверках полевика или лень возиться со схемой, то описанная методика проверки полевого транзистора мультиметром будет отличным решением поставленной задачи. Отличительной конструктивной особенностью полевых транзисторов является изолированный затвор вывод, аналогичный базе у биполярных транзисторов , также у MOSFET имеются выводы сток и исток, аналоги коллектора и эмиттера у биполярных.

Как проверить транзистор мультиметром.

Радиолюбители знают, что зачастую много времени приходится тратить на поиск неисправностей, возникающих в электронных схемах по различным причинам. Если схема собирается самостоятельно, то заключительным этапом работы будет проверка её работоспособности. А начинать необходимо с подбора заведомо исправных электронных компонентов. В радиолюбительских конструкциях широкое применение находят полупроводниковые приборы.

Проверка емкости конденсатора осциллографом Radioblogful. Видеоблог паяльщика.

Как проверить работоспособность диода мультиметром

Электроника сегодня является неотъемлемой частью любого мобильного гаджета, бытового прибора или транспортного средства. Проверка диода позволяет понять является ли этот проводник рабочим или подлежит замене. Произвести подобные манипуляции можно самостоятельно в домашних условиях без привлечения специалиста. Для этого понадобится знание основ электротехники и специальный измерительный прибор — мультиметр. В случае, когда диод невозможно выпаять из схемы, придется проявить креативность и создать адаптированное для этих условий устройство.

Как проверить исправность цифровых микросхем без выпайки их из платы

RLC — Транзистор — Метр. Прибор для проверки конденсаторов, индуктивности, транзисторов, и др. Радиолюбитель TV. Как найти битый полевой транзистор. Как прозвонить диод, конденсатор и сопротивление мультиметром Andrey Alexeyev. Изумительный прибор для проверки конденсаторов. Gennadiy Burda.

Даже если рассмотреть построение различных больших микросхем, можно увидеть огромное Как мультиметром проверить транзистор не выпаивая.

Особенности проверки транзистора мультиметром без выпаивания

Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка.

Как проверить микросхему UC3842

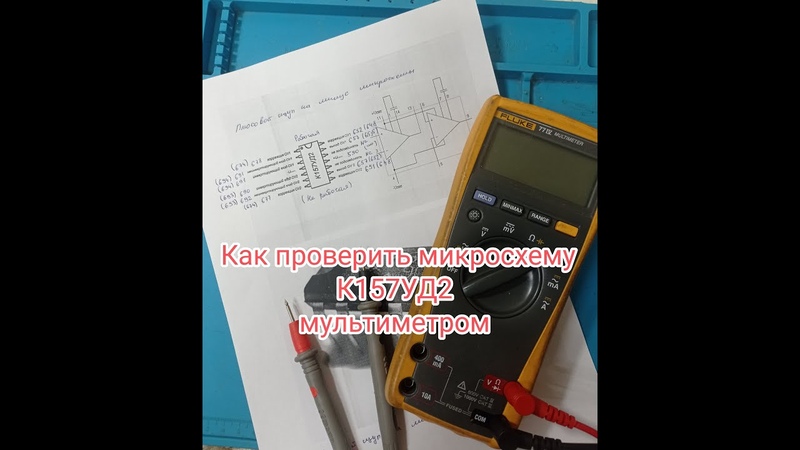

ВИДЕО ПО ТЕМЕ: алгоритм поиска неисправности или как прозвонить микросхему мультиметром

В отличие от простых радиоэлементов как проверять диоды, резисторы, конденсаторы, стабилитроны мы уже говорили чуть ранее , проверить микросхемы довольно сложно и, порою просто невозможно. Все дело в том что микросхема, по сути, представляет собою полнофункциональный узел и может содержать внутри себя большое количество элементов. В этом случае, пожалуй, все и так ясно- просто необходимо внимательно осмотреть подозрительную микросхему. Если, конечно, не считать случаев когда дефект и так очевиден лопнувший корпус, присутствие нагара на выводах и т. Отсутствие КЗ по питанию.

Многим из нас часто приходилось сталкиваться с тем, что из-за одной, вышедшей из строя, детальки перестаёт работать целое устройство.

Как проверить микросхему на работоспособность мультиметром не выпаивая

В этой статье будет рассказано о том, как проверить на работоспособность микросхему с использованием обычного мультиметра.

Иногда определить причину неисправности довольно просто, а иногда на это уходит много времени, и в результате поломка так и остается невыясненной. В этом случае надо сделать замену детали. Проверка микросхем — достаточно сложный процесс, который, зачастую, оказывается невозможен. Причина кроется в том, что микросхема содержит большое число различных радиоэлементов.

Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны.

Микросхема как проверить

Всем привет 😉

Вообще-то на вопрос как проверить микросхему трудно дать однозначный ответ… Дело в том, что микросхемы это, по сути, уже готовые устройства, выполняющие определенные функции и в них может содержаться большое количество деталей.
Проверяются они, соответственно, согласно своему функциональному назначению и поэтому данная статья у нас будет, скорее, просто как рекомендательная

Внешний вид

Здесь, думаю, и так все ясно… 😎  Любые видимые внешние повреждения корпуса сразу говорят о неисправности микросхемы и дают повод задуматься о причине произошедшего

Чаще всего микрухи с треснутыми корпусами можно встретить в трех случаях:
1. Усилители НЧ. Возможные причины- КЗ в нагрузке или проблемы с питанием.
2. Микросхемы кадровой развертки кинескопных телевизоров и мониторов. Наиболее вероятные причины- проблема с питанием или сухая емкость вольтдобавки генератора гашения обратного хода луча.
3. ШИМ- контроллеры. Здесь чаще всего разрыв корпуса вызывает высохшая сетевая банка, однако могут и другие емкости-электролиты в обвязке.

Температура корпуса

Если микросхема сильно нагревается- то это уже повод задуматься, однако здесь тоже трудно делать какие- то выводы. Дело в том, что некоторые микрухи сами по себе могут иметь нагрев во время работы и размещаются на радиаторах. В первую очередь это относится к тем микросхемам, которые предназначены для работы с высокими токовыми нагрузками- стабилизаторы напряжения, УНЧ, ШИМ контроллеры, выходные каскады кадровой развертки и т.п.
То есть в этом случае необходимо просто подключать логику.
Например— нет звука в автомагнитоле и УНЧ при этом сильно нагревается. Напрашивается вывод что микросхема УНЧ неисправна. Вероятнее всего именно так оно и есть, однако сразу возникает вопрос о причине произошедшего: может быть на выходе КЗ сидит или с питанием проблемы происходят.

При помощи мультиметра

Здесь в первую очередь нужно проверять наличие питания самой микрухи. Вернее даже сказать отсутствие КЗ на ножке питания.
Далее необходимо отталкиваться от функционального предназначения микросхемы: если стабилизатор напряжения- смотрим входное и выходное напряжение. Если аудиоустройство- смотрим сигнал на входе-выходе, а также возможные цепи регулировок (MUTE, STAND-BY, баланс, громкость и так далее).
ШИМ контроллеры с внешним ключевым транзистором- проверяем питание и наличие сигнала на выходе управления ключом.

В общем тут рассказывать можно долго, так что просто приведу несколько практических примеров.

Стабилизаторы напряжения

Специализированные микросхемки с фиксированным выходом. Напряжение указывается на корпусе в маркировке и причем они имеют два нюанса:
1. Для того чтобы микросхема- стабилизатор работала необходимо чтобы разница между входом и выходом была не менее 1,5V
2. Выходное напряжение не должно иметь отклонений более 3-5% от указанного в маркировке

На картинке- микросхема стабилизатор напряжения серии 7805. Как проверить: мультиком замеряем напруги на входе и выходе- на входе должно быть не менее 6,5V, на выходе 5V±0.5V. Если имеем просадку на выходе- либо там перегрузка, либо микросхема неисправна. Если просадка на входе- или там нехватка из-за сухого электролита, или за счет неисправной микросхемы получилась перегрузка.

Пример : Все подробности ВОТ ЗДЕСЬ. Здесь выяснилось что стабилизатор AM1117 заваливал выходное напряжение в два раза и из-за этого устройство не работало.
Пример второй: телек Mystery MTV-2415LW (V1K10). Также оказалась проблема в стабилизаторе этой серии

Вместо положенных 2V5- напряжение плавало в пределах 1V0…..2V2 и это вызывало непредсказуемость в работе.
Пример третий: телек PHILIPS 32PFL3605\60. Шасси TMP4.1 E LA. Здесь так-же имеется микросхемка-  стабилизатор EDS973-120

Также имеет свойство заваливать напряжение на выходе: вместо положенных +3,3V может быть 0,9….1,1V. Конечно-же телевизор в этом случае не включится. Все подробности ВОТ ЗДЕСЬ.

Аудиоустройства

Опять-же случай из практики: поступил в ремонт ЖК телек 24 дюйма м проблемой нет звука. Усилитнль там оказался выполнен на микрухе TDA1519.

Осциллограф показал что сигнал на входе присутствует, питание также оказалось в норме. Руки чесались микросхему заменить, однако обнаружилось следующее: у микросхемы имеется контакт STAND-BY ( pin 8) и напряжение на нем отсутствовало. Замкнул 8 ножку на 7 (питание +12V) и звук появился. Дальнейшие поиски по этой цепочке выявили оборванную дорожку по 8 ноге

Прочие микросхемы

И вновь случай из практики: инкубатор Золушка. Не телек, конечно, но электроника она и есть электроника… 😉

Итак- вот его схема (фото из паспорта)

Принцип работы- сравнивающее устройство. То есть микруха с загадочным названием T2117 имеет два входа. На один из них подается опорное напряжение (это вывод 3, а напряжение формируется цепочкой на стабилитроне VD1), а на второй вход (ножка 4) подается измеряемый сигнал с термодатчика. При возникновении разницы на этих выводах- на выходе микросхемы (ножка 6 ) появляется напряжение, которое управляет симистором VS1.
Сказать честно не стал вдаваться в подробности что это за микра- толи специализированный компаратор, толи просто ОУ, включенное по схеме сравнения, а причина неработоспособности оказалась в пробитом стабике VD1. То есть на ножке 3 напряжение упало до нуля- микросхема оказалась живой, но само устройство не работало.

В общем, друзья мои, как видим- при проверке микросхем не существует однозначного ответа: есть только определенный алгоритм проверки, основанный на функциональных предназначениях самой микрухи. То есть- проверка питающих напряжений, выявление утечек на разных ножках, соответствие напряжений, указанных на схеме, нарушение функционального предназначения и так далее. Сам процесс диагностики, конечно, немного усложняется, однако это делает его более интересным 😎

Удачи в ремонтах 😀
