Проектирование схемы электропроводки в гараже

Перед началом работ по электрификации гаража необходимо тщательно спроектировать схему проводки. Это позволит правильно рассчитать необходимое количество материалов и избежать ошибок при монтаже. На что следует обратить внимание при составлении схемы?

• Расположение и количество розеток. Рекомендуется разместить не менее 2-3 розеток возле рабочего стола.
• Схема освещения. Обычно достаточно 1-2 осветительных приборов на потолке и дополнительного освещения над верстаком.
• Наличие смотровой ямы. Для нее потребуется отдельная линия с понижающим трансформатором.
• Мощность подключаемого оборудования. От этого зависит сечение кабеля и количество линий.
• Расположение электрощита. Его устанавливают в доступном месте, защищенном от влаги.

При проектировании важно учесть требования ПУЭ по электробезопасности. Провода прокладывают строго горизонтально или вертикально на расстоянии 10-15 см от пола и потолка.

Необходимые инструменты и материалы

Для самостоятельного монтажа электропроводки в гараже потребуются следующие инструменты и материалы:

• Кабель ВВГнг необходимого сечения
• Автоматические выключатели
• УЗО
• Распределительный щит
• Розетки и выключатели
• Распаечные коробки
• Гофрированные трубы для защиты кабеля
• Саморезы, дюбели, хомуты для крепления
• Отвертки, кусачки, инструмент для зачистки проводов
• Перфоратор для проделывания отверстий
• Мультиметр для проверки цепей

Выбирая кабель, отдайте предпочтение медному проводу с качественной изоляцией. Сечение рассчитывается исходя из планируемой нагрузки с запасом 20%.

Порядок проведения электричества в гараж

Монтаж электропроводки в гараже выполняется в следующем порядке:

1. Отключите подачу электроэнергии на участок работ.
2. Разметьте места установки розеток, выключателей, светильников согласно схеме.
3. Просверлите отверстия для крепления подрозетников и других элементов.
4. Установите распределительный щит в выбранном месте.
5. Протяните кабель от щита к местам установки приборов.
6. Установите розетки, выключатели и светильники, подключив их к кабелю.
7. Смонтируйте в щите автоматы, УЗО и другие модули защиты.
8. Подключите вводной кабель к электрощиту.
9. Проверьте работу всех цепей мультиметром.
10. Включите электроэнергию и протестируйте работу системы.

При прокладке кабеля используйте гофрированные трубы для дополнительной защиты. Все соединения выполняйте в распаечных коробках с помощью клеммников.

Особенности монтажа проводки в смотровой яме

Электрификация смотровой ямы в гараже имеет ряд особенностей:

• Напряжение в яме должно быть не более 42 В согласно требованиям ПУЭ.
• Необходима установка понижающего трансформатора 220/42 В.
• Светильники и розетки выбираются с соответствующим напряжением.
• Проводка выполняется во влагозащищенном исполнении.
• Рекомендуется использовать светодиодные светильники.

Трансформатор и выключатель размещают вне ямы в доступном сухом месте. Все металлические части обязательно заземляются.

Заземление электропроводки в гараже

Правильно выполненное заземление — важный элемент безопасности электропроводки в гараже. Как сделать заземление своими руками?

1. Вбейте в землю рядом с гаражом стальной штырь длиной 2-3 м.
2. Приварите к штырю стальную полосу сечением не менее 40 мм².
3. Проведите полосу в гараж через отверстие в стене.
4. Подключите полосу к шине заземления в электрощите.
5. Соедините с шиной заземляющие провода от розеток и приборов.

Сопротивление заземления не должно превышать 4 Ом. При необходимости забейте несколько штырей, соединив их между собой.

Меры безопасности при монтаже электропроводки

При самостоятельном монтаже электропроводки в гараже важно соблюдать следующие правила безопасности:

• Отключайте подачу электроэнергии перед началом любых работ.
• Используйте инструменты с изолированными ручками.
• Не работайте с электрикой во влажном помещении.
• Применяйте средства индивидуальной защиты — перчатки, очки.
• Не соединяйте напрямую алюминиевые и медные провода.
• Тщательно изолируйте все соединения.
• Проверяйте отсутствие напряжения перед работой мультиметром.

При малейших сомнениях в своих навыках лучше доверить монтаж электропроводки профессиональному электрику. Это обеспечит безопасность и надежность системы.

Полезные советы по электрификации гаража

Несколько рекомендаций, которые помогут сделать электропроводку в гараже максимально удобной и функциональной:

• Установите розетку с высоким номиналом возле рабочего стола для подключения мощных инструментов.
• Предусмотрите отдельную линию для сварочного аппарата, если планируете его использовать.
• Разместите выключатели освещения возле входа на удобной высоте.
• Используйте влагозащищенные розетки и выключатели.
• Установите дополнительное освещение над верстаком и смотровой ямой.
• Продумайте возможность подключения переносных светильников.

Грамотно спроектированная и качественно смонтированная электропроводка обеспечит комфортную и безопасную эксплуатацию гаража в течение многих лет.

Электропроводка в гараже своими руками: схема, последовательность работ

Электропроводка в гараже своими руками: схема, последовательность работ

Как известно, без света в гараже просто не обойтись. Здесь всегда нужно электричество – подрезать что-то электролобзиком, просверлить недостающее отверстие и вообще – починить автомобиль в смотровой яме. В этой статье я постараюсь рассказать о том, как действительно просто сделать проводку в гараже своими руками, сэкономив приличную сумму на услугах электрика.

Оглавление

• Делаем схему проводки в гараже
• Монтаж электрического щитка в гараже
• Разводка электропроводки в гараже
• Закрепляем провода
• Монтаж проводки в гараже под чистовую отделку
• Полезные советы по монтажу электропроводки

1

Делаем схему проводки в гараже

Монтаж проводки в гараже, как и положено, начинается с грамотно составленной схемы. Советую сразу определиться с тем, сколько осветительных приборов вам понадобится, и где они будут расположены. Также неплохо было бы рассчитать проводку под понижающий трансформатор. Для чего это нужно? Чтобы напряжение было недостаточным для воспламенения промасленной ветоши, паров бензина и т.д. Ведь гараж – место довольно таки грязное, с большим количеством огнеопасных материалов.

Я советую выполнять подсветку следующим образом – одна линия на 2 общих светильника, и 1 линия на освещение погреба гаража и смотровой ямы. Разводка розеток в гараже может быть разным, но желательно развести их на 2 линии – левую и правую. Так вы никогда не останетесь без электричества. Определившись с расположением и количеством розеток, приступаем к монтажу электрического щитка.

2

Монтаж электрического щитка в гараже

Разводка электропроводки в гараже начинается с монтажа входного щитка – именно сюда заводится основная линия, проведенная через землю или по воздуху. Чтобы грамотно смонтировать электрощиток, нужно прикрутить его на дюбеля к бетонной стене или на саморезы к стене из профнастила. После этого можно устанавливать DIN рейки и производить внутренний монтаж автоматов. Не забываем вставить автомат на 3 фазы, если существует подводка трехфазного напряжения. Отдельно вставляем общий автомат на однофазные подключения. Напряжения в 40 А для электропроводки гаража должно хватить.

На din-рейку также устанавливается контактная колодка с нулевой линией и подключается колодка заземления. Автоматы для линий советую выбирать на 25 А для каждой линии розеток и на 16 А для линии освещения.

3

Разводка электропроводки в гараже

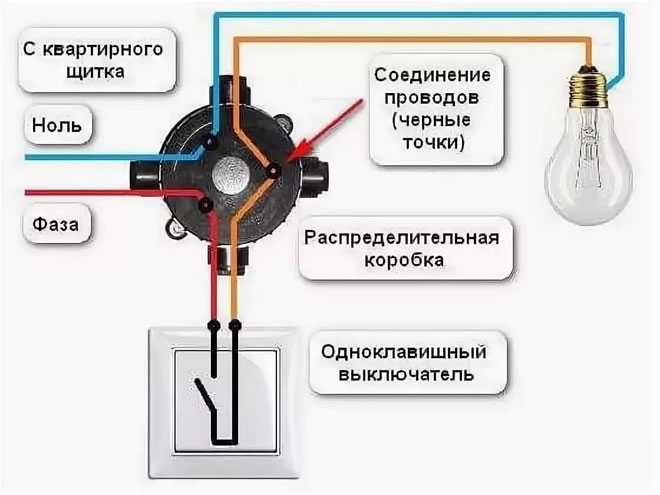

Монтаж проводки в гараже своими руками продолжается разводкой соответствующих проводов к распределительным коробкам от щитка. Каждая линия обладает собственной распределительной коробкой. Процесс аналогичен процессу разводки проводов в квартире или доме. Вы можете дополнительно прочитать о том, как сделать проводку в квартире своими руками и применить эти знания для гаража. Сложного здесь ничего нет. Единственный совет – прокладывать все провода в гофротрубе – крепить ее будет проще (на клипсы) и она будет дополнительно защищать проводку от влаги и конденсата в неотапливаемых гаражах.

Гофра заводится на 1 см внутрь щитка и распределительных коробок. Внутри провода соединяются между собой на клеммах.

4

Закрепляем провода

Прикрепить провода к стенам в гофротрубе не составляет проблем. Я лично просто засверливаю дюбеля в бетонную стену и на них сажаю специальные клипсы для гофротрубы. Дюбеля сверлятся по уровню вертикально или горизонтально – потом мы точно будем знать, куда присверливать дюбеля, например, для стеллажей без страха повредить электропроводку. Для крепления проводов также можно использовать дюбеля со специальными хомутами.

Если потолок сделан из металлических балок или швеллеров, проводку можно пустить в гофротрубе прямо по профилю, закрепляя гофру через каждые 50-60 см пластиковыми хомутами.

5

Монтаж проводки в гараже под чистовую отделку

На самом деле, я предлагаю для прокладки проводки в гараже использовать комбинированный способ — прокладку проводов в специальных лотках (если нужна чистовая отделка). Это намного проще и безопаснее. В случае замыкания пластиковые или металлические лотки помогают быстро исправить проблему. Но, если хочется именно скрытой установки, нужно будет проштробить стену и уложить провода в штробу, а затем все заштукатурить.

Подробнее о процессе штробления вы можете прочитать в статье о том, как сделать проводку своими руками. Скрытая проводка в гараже делается почти так же, как и в квартире.

6

Полезные советы по монтажу электропроводки

Советую заранее разметить место под рабочий стол и вывести к нему минимум 3 розетки, прокинув отдельную медную жилу с сечение 4 кв.мм. Не забудьте поставить соответствующий автомат. Дело в том, что в гараже, особенно в области верстака часто приходится использовать сложную технику с большими стартовыми токами. Наличие такой мощной силовой линии будет очень кстати при включении сверлильного станка или отрезного круга. Подойдет она и для запитки циркулярной пилы, электрического точильного станка и многих других домашних инструментов.

Сделать собственный уголок ремонтника поможет ПВХ профиль большой глубины с шириной 100 мм. В него можно вмонтировать розетки, которыми будет действительно удобно пользоваться у верстака.

Надеюсь, эти советы помогут вам полностью оборудовать свое рабочее место в гараже и сделать разводку электричества своими руками. Не забывайте о том, что подключение к щитку делается в последнюю очередь, а проверка работоспособности розеток производится специальным тестером.

Автор

Профессиональный Строитель

Мурманск

Рейтинг: 5 из 5

Оценок: 1

Ошибка

Комментарии (0)

Только зарегистрированные пользователи могут оставлять комментарии. Войдите, пожалуйста.

• Делаем схему проводки в гараже
• Монтаж электрического щитка в гараже
• Разводка электропроводки в гараже
• Закрепляем провода
• Монтаж проводки в гараже под чистовую отделку
• Полезные советы по монтажу электропроводки

Ошибка:

Суть ошибки:

Спасибо, что делаете наш сервис лучше!

схема подключения электричества и заземления

Гараж – это помещение, в котором часто подключается мощное электрооборудование и источники света. Чтобы все эти приборы работали, нужна проводка в гараже, сделанная своими руками или с привлечением специалистов. Монтаж довольно простой, нужно лишь следовать инструкции по подключению и соблюдать технику безопасности.

Содержание

1. Как официально провести электричество в гараж
2. Схема проводки
3. Необходимое оборудование
4. Порядок проведения электричества в гараже
5. Заземление своими руками
6. Безопасность при проведении работ
7. Полезные советы

Как официально провести электричество в гараж

Прежде чем проводить электроэнергию в гараж, нужно запросить разрешение. Это можно сделать в администрации кооператива. Чтобы подключить гараж к сети 380 В, нужно обратиться к предприятию по электроснабжению, которое отвечает за данный район. При правильной процедуре они составят проект электроснабжения гаража с учетом всех нюансов. Подобная процедура проводится электриком.

Самостоятельно можно произвести монтаж сети 220 Вольт в гараже, который является частной собственностью. При этом важно заранее подобрать счетчик с запасом тока в 50 А.

Схема проводки

Схема однофазной электропроводки гаража со смотровой ямой

Перед тем как делать монтажные работы, разрабатывается схема электропроводки. Она состоит из принципиальной схемы и схемы расположения. В первой описывается, как разложить саму сеть, а во второй – как развести розетки и выключатели, куда повесить распределительный щиток. Схема электропроводки в гараже должна также учитывать расположение проводов.

Схема гаража без смотровой ямы содержит в себе следующие элементы: автоматы, УЗО, счетчики, розеточные группы, выключатели, светильники. Монтаж проводится с использованием трехжильного провода с фазой, нулем и землей.

Если в гараже есть смотровая яма, схема меняется. Яма считается подвальным помещением и на нее действуют особые правила ПУЭ. Напряжение должно быть понижено до 42 В. Это приводит к появлению в схеме понижающего трансформатора. Перед установкой светильников и других приборов следует убедиться, что они рассчитаны на такое напряжение. В схеме также будут автоматы, счетчик, УЗО, розетки и светильники с выключателями. Пример кабеля для подключения светильников – ВВГ 3×1,5, для розеток – ВВГ 3×6.

Необходимое оборудование

Таблица мощности кабеля в зависимости от сечения

Для работы потребуются следующие инструменты:

• нож или специальный инструмент для зачистки изоляции;
• кабель необходимого сечения;
• кусачки;
• плоская, крестовая отвертки;
• мультиметр;
• болгарка для штробления стен;
• пробник.

Особое внимание стоит уделить выбору кабеля. Какое сечение нужно для подключения, зависит от подключаемой нагрузки. Определить диаметр можно по специальным таблицам. При расчете суммарной мощности приборов, которые будут подключены к точке питания, следует добавить запас в 20%.

Рекомендуется делать проводку с «землей», даже если в электросети не предусмотрено заземление. При выборе провода нужно проверить качество изоляции и его целостность. Изоляция должна быть прочной, но при этом провод должен быть эластичным, легко гнуться и не ломаться. В выборе материала провода нужно отдать предпочтение меди. Она более надежная, чем алюминий, имеет больше преимуществ и длительный срок службы.

Порядок проведения электричества в гараже

Электропроводка открытого типа

Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.

Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.

Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.

Чтобы ничего не перепутать, каждый провод необходимо подписать

Пошаговая инструкция, как сделать проводку в гараже:

1. По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
2. Устанавливают электрический щиток в заранее выбранное место.
3. Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
4. Подключают модули к проводам.
5. Подключают УЗО, автоматы, счетчик.
6. Подключают силовой кабель.
7. Проводят провода по кабель-каналам или ПВХ трубе.
8. Монтируют коробку и протягивают провода на розетки в гараже.
9. Аналогичным образом протягиваются провода к осветительной группе.

После прокладки кабелей нужно проверить качество соединений, правильность установки, целостность системы. Только после этого можно проводить тестирование.

Заземление своими руками

Внешний вид элемента заземления

Заземлить электрическую сеть несложно, это можно сделать своими руками. В помещении потребуется вбить в землю двухметровую стальную оцинкованную трубку. Ее следует расположить рядом с гаражом. К трубке нужно приварить стальной круг диаметром 8 мм. Заземлять проводку лучше во влажном месте.

Круг нужно внести в гараж и окрасить водостойкой краской. Его следует подвести к щитку и сделать хорошее надежное соединение с помощью толстого медного провода. Ширина заземления должна быть достаточно большой, чтобы сопротивление было меньше.

Безопасность при проведении работ

Основное правило при выполнении электромонтажных работ – отключение подачи электричества. На рабочем участке следует проверить, что напряжение отсутствует, с помощью тестера или мультиметра. Рекомендуется заранее обеспечить себя автономным источником света.

При подключении к домашней сети в распределительный электрический щиток нужно заранее узнать материал провода электропроводки. Нельзя напрямую соединять медные и алюминиевые жилы – это приводит к окислению и разрушению контактов. Соединение выполняется с помощью специальных колодок.

Нельзя подключать в смотровую яму розетки на 220 В. Это запрещено правилами ПУЭ. В яме может накапливаться жидкость, которая может повредить электрическую сеть. Для освещения в яме устанавливаются лампы на 12 Вольт. В качестве подсветки может использоваться светодиодная лента.

Обязательно следует поставить щиток с автоматами. Это устройство защитит помещение и облегчит поиск возможной неисправности. Подключать приборы нужно с соблюдением цветовой маркировки.

Полезные советы

Чтобы правильно составить схему электропроводки, составьте список необходимых электроприборов

В отличие от жилого дома, гараж не требует размещения розеток и выключателей во всех углах помещения. Достаточно установить несколько точек электропитания рядом с рабочим столом. Количество гнезд в помещении должно быть не менее двух. Одна из электророзеток должна быть рассчитана на подключение мощной техники.

При проектировании схемы рекомендуется найти и использовать план постройки. В нем уже имеются все необходимые данные с нужными размерами.

На осветительную группу нужно отдельно поставить автоматические выключатели и УЗО.

По возможности рекомендуется сделать в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, которые устанавливаются  в большинстве станков, как самодельных, так и фирменных. Это позволит не покупать конденсаторы и сэкономит средства. Также это позволит подключить нагрузку большей мощности при том же токе вводного автомата.

При расчете нужной длины провода нужно учитывать, что кабель будет установлен как на улице, так и в самом гараже.

Общие электрические проекты и их стоимость

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.12.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и журналист, которая работала в различных онлайн-новостях и СМИ, писала и редактировала темы, включая науку об окружающей среде и комнатные растения.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Летисия Алмейда

Профессиональные электрики являются одними из самых занятых специалистов по строительству по той простой причине, что большинство домовладельцев немного нервничают по поводу электричества и скорее вызовут профессионала, чем попытаются заняться такой работой самостоятельно. И вообще говоря, это хорошее вложение, так как квалифицированный электрик сделает работу правильно и, возможно, сделает ее намного быстрее, чем вы.

Но чтобы избежать неприятных сюрпризов, важно кое-что знать о стоимости профессиональной помощи.

Понимание затрат на оплату труда электрика

Профессиональные электрики обычно берут от 141 до 419 долларов в зависимости от того, где вы живете, и уровня квалификации электрика, который выполняет вашу работу.

Может быть сложно нанять электрика для выполнения одной небольшой работы, так как в этом мало прибыли. Там, где это возможно, имеет смысл поручить электрику выполнить ряд задач за один и тот же сервисный вызов, что позволит вам получить максимальную отдачу от платы за сервисный вызов. Например, установка группы светильников более рентабельна в расчете на каждый светильник, чем установка одного светильника.

• 01 из 12

  Ремонт или замена розетки или выключателя

  Ель / Кевин Норрис

  Это очень быстрая работа, но электрик возьмет с вас плату за минимальный период рабочего времени плюс плата за вызов. Стоимость нескольких минут работы обычно колеблется от 133 до 296 долларов. Вы можете попросить электрика заменить несколько розеток во время сервисного звонка, чтобы получить максимальную отдачу от его визита.

  Учитывая, что розетки могут стоить всего 3 доллара каждая, вы можете сэкономить значительную сумму денег, если научитесь заменять розетки самостоятельно.

• 02 из 12

  Заземление розетки

  Ель / Кевин Норрис

  Если у вас есть старый дом с розетками на 2 гнезда, которые вам нужно превратить в заземленные розетки на 3 гнезда, чтобы принять вилки с 3 контактами, это довольно простая задача для опытного электрика, при условии, что блок предохранителей или панель автоматического выключателя заземлены. . Работа займет около 30 минут и будет стоить в среднем от 20 до 50 долларов. Вот пример, когда вы должны выполнить все необходимые обновления одновременно.

  Однако, если электрику необходимо установить заземление на панели главного предохранителя или панели автоматического выключателя, вы можете ожидать, что затраты увеличатся как минимум вдвое.

• 03 из 12

  Замена стандартной розетки на GFCI

  Ель / Кевин Норрис

  Если электрик просто заменяет стандартную розетку на GFCI (прерыватель цепи замыкания на землю), это простой проект, который стоит от 120 до 150 долларов за вызов службы поддержки и небольшой объем работ. Если работа включает в себя прокладку кабеля и добавление нового местоположения розетки, ожидайте, что заплатите от от 200 до 250 долларов.

  Этот проект также вполне доступен домовладельцу, вооруженному нужной информацией. Самостоятельная установка розетки GFCI будет стоить от 15 до 25 долларов.

• 04 из 12

  Установка новой розетки или выключателя

  Ель / Кевин Норрис

  Установка новой розетки или выключателя там, где их нет, включает в себя создание отверстия в стене, протягивание нового кабеля к источнику питания, установку новой настенной коробки и устройства и выполнение соединений. Средняя стоимость этой работы колеблется от 140 до 165 долларов, поскольку это относительно быстрый проект для квалифицированного электрика, требующий около 30 минут работы.

  Смотреть сейчас: Как подключить и установить розетку

• 05 из 12

  Установка розетки 220/240 В

  deepblue4you/Getty Images

  Подключение розетки на 220/240 вольт для электрической сушилки для белья или сушилки на самом деле не сложнее, чем подключение стандартной розетки, но это может стоить дороже, поскольку электрику может потребоваться прокладка кабелепровода, реорганизация автоматических выключателей на главной панели или установка новый автоматический выключатель. Электрик будет оценивать свою работу в зависимости от длины кабеля, который необходимо проложить, и ожидаемого количества рабочего времени.

  Средние затраты электрика-подмастерья на установку розетки на 220/240 вольт составляют около 300 долларов.

• 06 из 12

  Установка трехпозиционных переключателей

  Сяобин Ян / Getty Images

  Квалифицированный электрик может установить комплект трехпозиционных выключателей за один-два часа. Будьте готовы заплатить от 100 до 200 долларов за коммутатор. Ожидайте платить больше, если электрик устанавливает выключатели в двух местах, требуя новых кабелей и настенных коробок.

• 07 из 12

  Замена автоматического выключателя

  Ель / Кевин Норрис

  Автоматические выключатели могут со временем изнашиваться, и когда это происходит, немногие домовладельцы чувствуют себя комфортно, работая в главном сервисном щите, чтобы самостоятельно заменить выключатель. В среднем по стране стоимость замены неисправного автоматического выключателя электриком составляет от 100 до 160 долларов США, включая работу и материалы.

  Однако на самом деле это относительно простая работа, и домовладелец, который кое-что знает о проводке, может легко заменить автоматический выключатель по стоимости устройства, которая может варьироваться от 10 до 40 долларов, в зависимости от типа выключателя.

  Предупреждение

  Экономия денег не является достаточным основанием для самостоятельного ремонта электрооборудования, если только вы не обладаете достаточными знаниями и навыками. Электричество ведет себя очень логично, что становится легко понять с опытом, но оно может убивать и убивает людей, которые совершают ошибки.

  Смотреть сейчас: Как безопасно снять и заменить автоматический выключатель

• 08 из 12

  Обновление электрической службы

  Jetta Productions/Getty Images

  Если вы похожи на многих людей в старых домах, вполне вероятно, что электрические услуги недооценены для требований современного дома и содержащихся в них электроприборов. 60-амперные сети, которые когда-то были стандартными, были установлены в то время, когда большинство отопительных приборов работали на газе. В современных домах ток в 100 ампер считается абсолютным минимумом, и даже этого будет недостаточно для больших домов или домов с большим количеством электроприборов. 200-амперная сеть теперь распространена в больших домах, а 400-амперная сеть часто устанавливается в очень больших домах с большим количеством электроприборов, таких как нагреватели для бассейнов и системы лучистого пола.

  • Модернизация до 100-амперной сети: От 850 до 1600 долларов США
  • Модернизация до 200-амперной сети: от 1300 до 2500 долларов США
  • Модернизация до 400-амперной сети: от 2000 до 90600 долларов США

  Когда электрик модернизирует электрическую сеть, компания, поставляющая электроэнергию, установит новый счетчик, отсоединит, вводные провода, защитную головку и панель автоматического выключателя. Однако они не будут заменять какие-либо электрические цепи или устанавливать новые цепи за эту базовую стоимость. Электрик установит основание счетчика.

• 09 из 12

  Замена электропроводки дома



  Изображения героев/Getty Images

  Затраты на замену проводки в доме со старой проводкой, такой как проводка с ручкой и трубкой, могут значительно различаться в зависимости от того, насколько доступна проводка, и от того, вносятся ли в то же время другие улучшения, такие как обновление основного обслуживания. или добавление новых цепей. Замена электропроводки в доме, в котором необходимо открыть стены для прокладки новых кабелей, будет стоить значительно дороже, чем в доме, в котором кабели можно легко провести через полости в стенах, потолке и полу.

  Средние расходы по размеру дома

  • Дом 1000 квадратных футов: 2700 долл. США (от 1600 до 3800 долл. США)
  • 1 200 квадратных футов: 3 200 долл. США (от 1500 до 4 500 долл. США)
  • 1,500 долл. США: $ 4 500). до 5600 долл. США)
  • Дом площадью 2000 квадратных футов: 5400 долл. США (от 3200 до 7600 долл. США)
  • 2 500 квадратных футов: от 6 600 долл. США (от 3900 долл. США до 9 400 долл. США)
  • 3000 квадратных футов: от $ 8,100 (900 600400).

  Этот вид работы по перемонтажу включает удаление как можно большего количества устаревшей проводки, прокладку нового кабеля NM и подключение его к существующим устройствам и выключателям. Затраты увеличатся, если вы также замените светильники и устройства или обновите основной сервис.

• 10 из 12

  Электропроводка нового дома или новой пристройки

  Ель / Кевин Норрис

  Прокладка проводки в новом доме или пристройке, как правило, немного дешевле, чем затраты на перемонтаж существующей системы. Это связано с тем, что черновая проводка выполняется при открытых стенах и потолках, что значительно упрощает прокладку кабелей.

  Довольно точную оценку затрат на черновую проводку можно рассчитать, определив погонные метры всех стен и умножив их на 8 долларов. Например, средний дом площадью 2000 квадратных футов обычно имеет около 450 погонных футов стен. Затраты на электропроводку дома составляют около 3800 долларов 9.0053 в среднем по стране.

  Обратите внимание, что, хотя эти предварительные затраты включают кабельные и электрические коробки, они не включают установку устройств или осветительных приборов, которые требуют дополнительных затрат.

• 11 из 12

  Электропроводка в гараже



  Изображения Магуи/Getty Images

  Довольно часто в старом гараже полностью отсутствует электроснабжение, но обновление 2017 года NEC (Национальный электротехнический кодекс) требует, чтобы гараж обслуживался по крайней мере одной 20-амперной цепью с по крайней мере одной дуплексной розеткой с защитой GFCI рядом с каждый автомобильный отсек. Эта цепь не может обслуживать розетки снаружи гаража.

  Вообще говоря, вы не обязаны обновлять существующий гараж, чтобы соответствовать новым требованиям кодекса, но вы можете сделать это, чтобы соответствовать кодексу. И это может быть особенностью продажи, если вы планируете продать свой дом.

  Стоимость данной работы может варьироваться в зависимости от сложности работы. Например, если гараж является отдельным, требующим подземного фидерного кабеля, доставляющего новую цепь, стоимость будет значительно больше, чем если бы вы просто протягивали проводку в пристроенный гараж. Или, если вы устанавливаете розетки на 240 вольт для подзарядки электромобиля, затраты будут больше.

  Затраты на добавление цепей в гараж колеблются от 1200 до 2500 долларов, , причем верхняя граница диапазона соответствует отдельно стоящим гаражам, в которых подземный питающий кабель должен быть проложен под землей, идущей от главной сервисной панели к гаражу.

• 12 из 12

  Электропроводка в подвале

  Отделка подвала — очень распространенный проект реконструкции дома, и часть этой работы включает в себя добавление одной или нескольких электрических цепей, настенных розеток и осветительных приборов. Типичные затраты на электропроводку в подвале площадью 1000 квадратных футов составляют от 800 до 1500 долларов, в зависимости от количества встроенных светильников и спален в подвале. Нижний ценовой диапазон предназначен для больших открытых пространств; более высокие затраты на подвалы, которые подразделяются на отдельные комнаты. Затраты могут возрасти, если требуется дополнительная электрическая панель или если в вашем подвале будет сложная мультимедийная проводка.

  В эту стоимость входит прокладка кабеля, установка коробок и подключение. Стоимость светильников и других устройств оплачивается дополнительно.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Сколько стоит модернизация или замена электрической панели?. HomeGuide.

2. Сколько стоит прокладка или замена электропроводки в доме?. HomeGuide.

Электрика — Проводка к отдельно стоящему гаражу

Если вы не планируете устанавливать электрический щиток в гараже, установка довольно проста. В принципе, вы можете лечить гаражную цепь, как и любую другую ответвленную цепь. Если вы планируете установить панель в гараже, следующая информация не для вас.

Вы установите выключатель на 20 ампер в панель в доме. Оттуда вы можете либо перейти прямо в кабелепровод, либо проложить любой другой утвержденный кабель. Судя по вопросу, похоже, что вы хотите использовать кабель с неметаллической оболочкой от панели, что вполне нормально. Вы подсоедините кабель NM 12/2 с заземлением соответствующим образом к панели и проложите его к распределительной коробке рядом с выходом кабелепровода из дома.

Затем вы проведете трубопровод от этой распределительной коробки снаружи, под землей, затем вверх и в гараж, заканчивая другой распределительной коробкой. Убедитесь, что вы установили расширительные фитинги там, где это необходимо, особенно если вы входите в здания над землей.

Далее вы протянете через кабелепровод три провода THWN 12 AWG. Подсоедините провода от кабеля NM к проводникам THWN в распределительной коробке в доме.

Наконец, вы протянете кабель от распределительной коробки к розеткам в гараже.

Национальные электротехнические нормы и правила позволяют без особых проблем питать гараж от одно- или многопроводной ответвленной цепи. Если вы не планируете использовать много энергии и не возражаете против того, чтобы лампы и розетки были подключены к одной цепи. Вы можете просто запустить одну цепь в гараж и запитать от нее все. Однако, если вы хотите отделить нагрузку освещения от нагрузки розеток, вы можете установить многопроводную ответвленную цепь без особых дополнительных усилий.

Если вы решите установить многопроводную ответвленную цепь, вам придется установить двухполюсный выключатель вместо однополюсного. Итак, чтобы сделать это, вам нужно будет открыть два слота на панели. Вам также придется установить дополнительный проводник, поэтому вам придется использовать кабель 12/3 NM и протянуть дополнительный провод через кабелепровод.

Независимо от того, решите ли вы установить однопроводную или многопроводную ответвленную цепь, вам необходимо использовать кабелепровод диаметром не менее 1/2 дюйма, если вы используете ПВХ сортамента 80. Согласно таблице 5 главы 9Согласно Национальному электротехническому кодексу, каждый проводник THWN 12 AWG имеет приблизительную площадь 0,0133 дюйма². В таблице 4 той же главы указано, что 1/2-дюймовый ПВХ сортамент 80 имеет общую внутреннюю площадь 0,217 дюйма². Однако, поскольку в кабелепроводе более 2 проводов, вы можете заполнить кабелепровод только на 40%.

0,0133 дюйма² * 3 проводника = 0,0399 дюйма²
0,217 дюйма² * 0,40 = 0,0868 дюйма²

общая внутренняя площадь 1/2-дюймового ПВХ сортамента 80 составляет 0,0868 дюйма². Таким образом, нет проблем с прокладыванием 3 проводников через кабелепровод.

0,0133 дюйма² * 4 проводника = 0,0532 дюйма²

Даже если вы решите использовать ответвленную цепь с несколькими проводами, в кабелепроводе 1/2 дюйма останется достаточно места.

Согласно Согласно Таблице 300.5 Национальных электротехнических норм и правил, неметаллические кабельные каналы для прямого залегания, не залитые бетоном или другими кабельными каналами, должны иметь минимальное покрытие 18 дюймов (450 мм). Однако, если это жилая ответвленная цепь, 120 вольт или менее, защищенная GFCI, с защитой от перегрузки по току 20 ампер или менее, она может иметь минимальное покрытие 12 дюймов 9.0003

Таким образом, если вы устанавливаете одну ответвленную цепь для снабжения гаража, вы можете установить выключатель GFCI, и вам нужно будет только закопать кабелепровод 12 дюймов. В противном случае вам придется закопать кабелепровод 18 дюймов. .

ПРИМЕЧАНИЕ. Минимальное покрытие основано на том, что кабелепровод проходит только под травой и грязью. Минимальное покрытие может отличаться при прокладке под бетоном, пешеходными дорожками, улицами, парковками и т. д.

Поскольку вы будете устанавливать только одно- или многопроводную ответвленную цепь, вам потребуется только проложить заземляющий провод соответствующего размера. вместе с токоведущими проводниками (250.32(A)Ex. 1). Вы протянете этот заземляющий провод к каждой розетке и подключите к нему любые устройства. Других требований к заземлению или соединению нет, если нет металлических путей, соединяющих две конструкции.

Как указывает Спиди Пити, вам также потребуются средства отключения внутри или снаружи здания рядом с входом цепи (225.31, 225.32). Средство отключения — это просто любой утвержденный метод отключения всех незаземленных проводников. Это могут быть простые выключатели с защелкой, выдвижной разъединитель, аварийный выключатель и т.
