Схема подключения одноклавишного выключателя

Схема подключения простого одноклавишного выключателя выглядит следующим образом:

• Фазный провод (обычно черного или коричневого цвета) подключается к клемме L выключателя
• От клеммы выключателя отходит коммутируемый фазный провод к светильнику
• Нулевой провод (синий) напрямую соединяется со светильником
• Заземляющий провод (желто-зеленый) также подключается напрямую к светильнику

Такая схема позволяет управлять одним источником света с помощью выключателя.

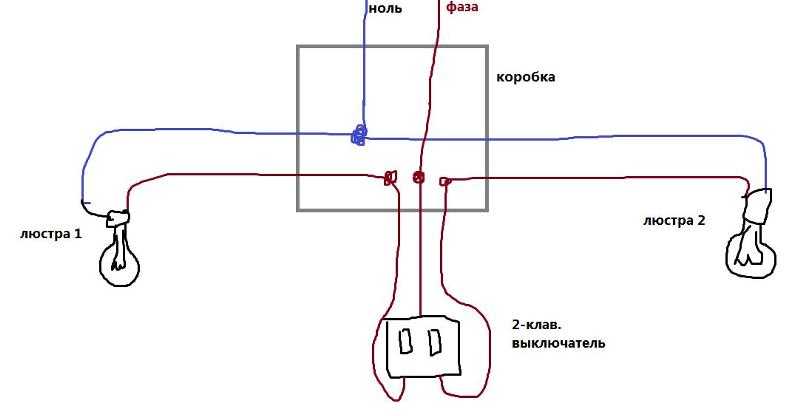

Подключение двухклавишного выключателя

Двухклавишный выключатель позволяет управлять двумя группами светильников независимо. Схема его подключения следующая:

• Фазный провод подводится к общей клемме выключателя
• От каждой клавиши отходит отдельный коммутируемый провод к соответствующей группе светильников
• Нулевой и заземляющий провода подключаются аналогично одноклавишному выключателю

Такая схема дает возможность включать/выключать каждую группу светильников по отдельности.

Как подключить проходной выключатель

Проходной выключатель позволяет управлять освещением с двух мест. Для его подключения потребуется:

• Два проходных выключателя
• Трехжильный кабель между выключателями
• Фазный провод подключается к общей клемме первого выключателя
• Три провода соединяют клеммы выключателей между собой
• От второго выключателя идет коммутируемый провод к светильнику

Такая схема позволяет включать и выключать свет с двух разных мест, например, в начале и конце коридора.

Подключение выключателя с подсветкой

Выключатель с подсветкой имеет встроенный светодиод или неоновую лампу, которая горит при выключенном свете. Его подключение имеет некоторые особенности:

• Фазный провод подключается к клемме L
• Нулевой провод подводится к клемме подсветки
• От выключателя к светильнику идет коммутируемая фаза
• Подсветка работает через встроенный резистор, ограничивающий ток

Подсветка в выключателе помогает легко найти его в темноте и служит индикатором выключенного состояния.

Пошаговая инструкция по подключению выключателя

Чтобы правильно подключить выключатель света, следуйте этой пошаговой инструкции:

1. Отключите электричество на щитке
2. Снимите старый выключатель, если он есть
3. Определите фазный и нулевой провода с помощью индикаторной отвертки
4. Зачистите концы проводов на 1-1,5 см
5. Подключите провода к клеммам нового выключателя согласно схеме
6. Закрепите выключатель в монтажной коробке
7. Установите декоративную рамку
8. Включите электричество и проверьте работу выключателя

При соблюдении этой последовательности вы сможете безопасно установить новый выключатель.

Меры безопасности при подключении выключателя

При самостоятельном подключении выключателя света важно соблюдать следующие меры безопасности:

• Обязательно отключайте электричество перед началом работ
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения индикаторной отверткой
• Не работайте с электропроводкой в условиях повышенной влажности
• При любых сомнениях обращайтесь к профессиональному электрику

Соблюдение этих простых правил поможет избежать поражения электрическим током и других опасных ситуаций.

Типичные ошибки при подключении выключателей

При самостоятельном подключении выключателей света нередко допускаются следующие ошибки:

• Неправильное определение фазного и нулевого проводов
• Слабая затяжка проводов в клеммах выключателя
• Отсутствие изоляции оголенных участков проводов
• Перепутывание проводов в проходных и перекрестных выключателях
• Подключение выключателя в разрыв нулевого провода вместо фазного

Внимательность и аккуратность при монтаже помогут избежать этих распространенных ошибок и обеспечить надежную работу выключателя.

Выбор подходящего выключателя света

При выборе выключателя света следует учитывать несколько важных факторов:

• Тип управления (одноклавишный, двухклавишный, проходной и т.д.)
• Номинальный ток и напряжение
• Степень защиты от влаги и пыли (IP)
• Материал корпуса (пластик, металл, стекло)
• Цвет и дизайн, подходящий к интерьеру
• Наличие дополнительных функций (подсветка, диммирование)

Правильно подобранный выключатель обеспечит удобство использования и гармонично впишется в интерьер помещения.

Подключение выключателя света — несложная задача, с которой можно справиться самостоятельно при наличии базовых навыков работы с электрикой. Главное — внимательно следовать инструкции и соблюдать правила безопасности. В случае сомнений лучше обратиться к профессиональному электрику.

Схема подключения выключателя с подсветкой

• Статья
• Видео

Светодиодная либо неоновая индикация помогает в ночное время суток быстро определить, где находится клавиша включения света. Если у Вас в комнате установлен обычный выключатель, и Вы захотели переделать его на модель с подсветкой, ниже мы предоставим несколько простых примеров. Сразу же обращаем Ваше внимание на важный момент — для светильника с лампами накаливания можно использовать электросхему на светодиодах, однако если же люстра светодиодная, необходимо использовать более простой вариант – на неоновой лампочке. Итак, к Вашему вниманию простые схемы подключения выключателя с подсветкой.

• На неоновой лампе
• На светодиодах

На неоновой лампе

Схема выключателя с подсветкой на неоновой лампе:

Как Вы видите, в данном варианте подключения, когда клавиша разрывает основную цепь освещения, ток протекает через резистор к неоновой лампочке, которая загорается. Резистор нужен для того, чтобы понизить напряжение до такого значения, при котором индикация будет нормально светить, но сам светильник не включится. Этот момент очень важен, т.к. даже при отключенном свете, как Вы видите, неоновая лампочка замыкает цепь. Когда клавиша будет переключена в положение «вкл.», ток начнет протекать по основной цепи, т.к., как мы еще помним со школьных книг по физике, электрический ток всегда проходит по цепи с меньшим сопротивлением (резистор в этом случае помеха для включения подсветки).

Такая схема подключения одноклавишного выключателя с подсветкой является самой простой и использовать ее сможет даже новичок в электрике. В двухклавишных моделях все аналогично, просто вместо одной лампы будут установлены 2, на каждую клавишу, как показано на схеме ниже:

Если же Вы хотите сделать светодиодную индикацию, ниже предоставлен более сложный вариант подсоединения. Также рекомендуем просмотреть видео урок, на котором наглядно показан процесс подключения выключателя света:

Инструкция по установке и подсоединению проводов

На светодиодах

Схема подключения светодиода к одинарному выключателю выглядит следующим образом:

Сопротивление резистора R1 должно быть не менее 100 кОм. Светодиод нужно обязательно защитить от пробоя напряжения с помощью диода. Как мы уже сказали выше – такой вариант подключения не подойдет, если в люстре установлены светодиодные лампы. Причина – сопротивление в люстре будет слишком велико и как результат – светильник будет постоянно мигать. Узнать, почему мигает энергосберегающая лампа в люстре, Вы можете в соответствующей статье.

Вот мы и предоставили способы подсоединения индикации. Определите, какая схема подключения выключателя с подсветкой Вам больше подходит и уже на основании этого переходите к переделке изделия! Также рекомендуем ознакомиться с тем, как подключить датчик движения для освещения!

Инструкция по установке и подсоединению проводов
