Способы увеличения емкости конденсатора

Существует несколько основных способов увеличить емкость конденсатора:

• Параллельное соединение нескольких конденсаторов
• Увеличение площади пластин конденсатора
• Уменьшение расстояния между пластинами
• Использование диэлектрика с более высокой диэлектрической проницаемостью

Рассмотрим подробнее каждый из этих способов и их особенности.

Параллельное соединение конденсаторов

Параллельное соединение — самый простой и распространенный способ увеличить общую емкость. При таком соединении:

• Все конденсаторы подключаются к одним и тем же точкам цепи
• Напряжение на всех конденсаторах одинаковое
• Общая емкость равна сумме емкостей всех конденсаторов

Формула для расчета общей емкости при параллельном соединении:

C = C1 + C2 + C3 + … + Cn

где C — общая емкость, C1, C2, C3 и т.д. — емкости отдельных конденсаторов.

Последовательное соединение конденсаторов

При последовательном соединении конденсаторов:

• Конденсаторы соединяются друг за другом «в цепочку»
• Напряжение распределяется между конденсаторами
• Общая емкость уменьшается

Формула для расчета общей емкости при последовательном соединении:

1/C = 1/C1 + 1/C2 + 1/C3 + … + 1/Cn

Последовательное соединение используется не для увеличения емкости, а для повышения рабочего напряжения батареи конденсаторов.

Смешанное соединение конденсаторов

На практике часто применяется смешанное (последовательно-параллельное) соединение конденсаторов. Оно позволяет получить нужную емкость и рабочее напряжение.

При расчете смешанного соединения:

1. Сначала рассчитывают емкости отдельных последовательных и параллельных групп
2. Затем вычисляют общую емкость всей батареи

Увеличение площади пластин конденсатора

Емкость конденсатора прямо пропорциональна площади его пластин. Удвоение площади приводит к удвоению емкости. Это используется при изготовлении конденсаторов большой емкости.

Однако увеличение размеров имеет ограничения:

• Габариты устройства
• Стоимость материалов
• Технологические сложности изготовления больших пластин

Уменьшение расстояния между пластинами

Емкость конденсатора обратно пропорциональна расстоянию между пластинами. Уменьшение зазора вдвое увеличивает емкость в два раза.

Ограничения этого метода:

• Опасность пробоя диэлектрика при слишком малом зазоре
• Сложность точного соблюдения малых зазоров в конструкции
• Снижение рабочего напряжения конденсатора

Выбор диэлектрика с высокой диэлектрической проницаемостью

Емкость конденсатора прямо пропорциональна диэлектрической проницаемости материала между пластинами. Чем выше этот параметр, тем больше емкость при тех же размерах.

Диэлектрическая проницаемость некоторых материалов:

• Воздух — 1
• Фторопласт — 2
• Полиэтилен — 2.3
• Слюда — 6-8
• Керамика — 10-20000

Керамические конденсаторы с высокой диэлектрической проницаемостью позволяют получить большую емкость в малых размерах.

Особенности замены конденсаторов

При замене вышедших из строя конденсаторов следует учитывать несколько важных моментов:

• Допустимое отклонение емкости обычно составляет ±20% от номинала
• Рабочее напряжение нового конденсатора должно быть не ниже оригинального
• Тип диэлектрика желательно сохранить тот же (особенно в высокочастотных схемах)
• Габариты нового конденсатора должны позволять установку на плату

В некоторых случаях допустима установка конденсатора большей емкости, но это может повлиять на работу схемы.

Практические рекомендации по увеличению емкости

При необходимости увеличить емкость в устройстве рекомендуется:

1. Проанализировать схему и определить назначение конденсатора
2. Рассчитать требуемую емкость и допустимое напряжение
3. По возможности использовать параллельное соединение нескольких конденсаторов
4. Выбрать современные керамические конденсаторы с высокой удельной емкостью
5. Учесть температурный режим работы и срок службы конденсаторов

Правильный подбор и соединение конденсаторов позволит получить нужную емкость при сохранении надежности устройства.

Заключение

Увеличение емкости конденсатора может быть достигнуто различными способами — от простого параллельного соединения до использования специальных материалов. Выбор оптимального метода зависит от конкретной задачи и условий применения. Грамотное использование рассмотренных принципов позволяет создавать эффективные конденсаторные батареи для различных электронных устройств.

Последовательное и параллельное соединение.

Оцените материал

• 1
• 2
• 3
• 4
• 5

(17 голосов)

 Иногда нужно увеличить ёмкость или сопротивление, а подходящих деталей на нужное сопротивление нет, или размеры конструкции не позволяют вставить один большой конденсатор на 3000 мкф.

В этом случае можно набрать необходимые ёмкость или сопротивление из нескольких деталей, а вместо конденсатора на 3000 микрофарад вставить 3 штуки по 1000 микрофарад.

Для увеличения ёмкости конденсаторы

соединяются параллельно.

Для увеличения сопротивления резисторы соединяются последовательно.
Вода через трубу с двумя валенками течёт хуже, чем через трубу с одним валенком.

Последовательное соединение — когда детали стоят друг за дружкой, «в очереди», будто за колбасой, потому оно так и называется.

Не путайте эти соединения, для увеличения ёмкости конденсаторы соединяются параллельно, а резисторы для увеличения сопротивления последовательно !

Со сложением ёмкостей и сопротивлений всё легко.

С параллельным соединением резисторов и последовательным соединением конденсаторов слегка посложнее, но к нашему счастью конденсаторы довольно редко соединяют последовательно, а резисторы параллельно.
Последовательное соединение конденсаторов может понадобиться например в сборке гаусс-гана (электромагнитной стрелялки), когда под рукой конденсаторы только на 400 вольт, а нам нужен 800-вольтовый конденсатор, а их редко где найдёшь и они дорогие.

Параллельное соединение резисторов считается вот по какой формуле:

Через три трубы, в которых в каждой по валенку, вода лучше потечёт, чем через одну трубу с одним валенком. Или если в бочке проковырять три дырки, то вода быстрее выльется, чем если бы мы проковыряли одну дырку.

Последовательное соединение конденсаторов считается по той же формуле.

Если два одинаковых конденсатора по 680uF с максимальным напряжением 400В поставить последовательно, то получится конденсатор на 340 uF с напряжением 800 вольт.
Ёмкость уменьшается, зато вырастает максимальное допустимое напряжение, а запасаемая в обеих конденсаторах энергия остаётся та же самая.

Последнее от Антон

• Обзор нового варианта печатных плат SDR malamute
• Печатные платы V3 для SDR «Malamute»
• Raspberry Pi – компьютер с ARM архитектурой
• Отладочные платы Arduino Uno
• Трансивер «Маламут» NEW

Другие материалы в этой категории: « Делаем двухстороннюю плату Как оно работает!? »

Добавить комментарий

Наверх

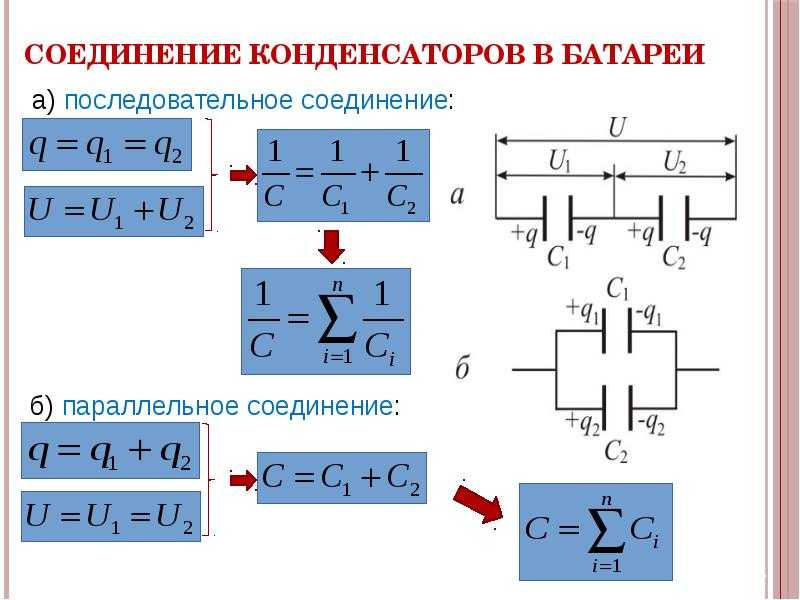

Соединение конденсаторов в батарею.

Соединение конденсаторов: руководство для начинающих

Конденсатор

Чтобы экспериментально определить электроемкость проводника, как и его потенциал, нужно создать условия, исключающие влияние всех окружающих тел, которые, влияя па тело, изменяют его потенциал и электроемкость.

Это утверждение можно проверить опытом.
Укрепим на стержне электрометра металлический шар и сообщим ему определенный заряд. Стрелка прибора отклонится от положения равновесия и покажет определенное значение потенциала относительно земли.

Поднесем к шару металлическую пластину, соединенную проводником с землей (рис. 1.32).

Pиc. 1.32. Заземленная металлическая пластина влияет на электроемкость шара

Показания стрелки электрометра уменьшатся. Поскольку заряд шара в опыте не изменялся, то уменьшение потенциала свидетельствует об увеличении электроемкости шара. Изменение потенциала и соответственно электроемкости шара будет наблюдаться и в случае изменения расстояния между шаром и пластиной.

Таким образом, определяя электроемкость тела, необходимо учитывать также наличие окружающих тел. Поскольку на практике это сделать трудно, то применяют систему из двух или более проводников произвольной формы, разделенных диэлектриком. В этом случае электрические свойства такой системы проводников и диэлектрика не зависят от окружающих тел. Такую систему называют конденсатором. Простейшим для изучения и расчетов является конденсатор из двух металлических пластин, разделенных диэлектриком.

Электроемкость конденсатора, в отличие от обособленного тела, определяется по разности потенциалов между пластинами:

где Q — заряд одной пластины; (φl- φ2) и ∆φ — разность потенциалов между пластинами.

Слово конденсатор обозначает накопитель. В электричестве понимают как «накопитель электрических зарядов».

Пример:

Какую электроемкость имеет конденсатор, если на его обкладках накапливается заряд 50 нКл при разности потенциалов 2,5 кВ?

Дано: Q = 50 нКл, Аφ = 2,5 кВ.	Решение Используем формулу емкости конденсатора:
С-?

Подставим значения физических величин:

Ответ: электроемкость данного конденсатора 20 пФ.

Первый конденсатор был создан в 1745 г. голландским ученым Питером ван Мушенбруком, профессором Лейденского университета. Проводя опыты по электризации различных тел, он опустил проводник от кондуктора электрической машины в стеклянный графин с водой (рис. 1.33).

Питер ван Мушенбрук (1692-1781) — голландский физик; работы посвящены электричеству, теплоте, оптике; изобрел первый конденсатор — лейденскую банку и провел опыты с ней.

Pиc. 133. Из истории открытия простейшего конденсатора лейденской банки

Случайно коснувшись пальцем этого проводника, ученый ощутил сильный электрический удар. В дальнейшем жидкость заменили металлическими проводниками, укрепленными на внутренней и внешней поверхностях банки. Такой конденсатор назвали лейденской банкой. В таком первозданном виде она использовалась в лабораториях более 200 лет.

Более совершенные конденсаторы применяются в современной электротехнике и радиоэлектронике. Их можно найти в преобразователях напряжения (адаптерах), питающих постоянным электрическим током электронные приборы, в радиоприемниках и радиопередатчиках как поставные части колебательных контуров. Они применяются практически во всех функциональных узлах электронной аппаратуры. В фотовспышках конденсаторы накапливают большие заряды, необходимые для действия вспышки.

В электротехнике конденсаторы обеспечивают необходимый режим работы электродвигателей, автоматических и релейных приборов, линий электропередач и т. п.

Во многих широкодиапазонных радиоприемниках конденсаторы переменной емкости (рис. 1.34) позволяют плавно изменять собственную частоту колебательного контура н процессе поиска передачи определенной радиостанции.

Рис. 134. Конденсатор переменной емкости с воздушным диэлектриком

Весьма распространены конденсаторы варикапы, электроемкость которых можно изменять электрическим способом. Конструктивно они весьма схожи с полупроводниковыми диодами.

Конденсаторы могут быть плоскими, трубчатыми, дисковыми. В качестве диэлектрика в них используют парафинированную бумагу, слюду, воздух, пластмассы, керамику (рис. 1.35).

Рис. 1.35. Различные типы конденсаторов

Искусственно созданные диэлектрические материалы позволяют создавать конденсаторы больших емкостей при небольших размерах.

Для чего нужны конденсаторы

В современной технике сложно найти отрасль, где не применялись бы конденсаторы. Без них не обходятся радио­ и телеаппаратура (настройка колебательных контуров), радиолокационная и лазерная техника (получение мощных импульсов), телефония и телеграфия (разделение цепей переменного и постоянного токов, тушение искр в контактах), электроизмерительная техника (создание образцов емкости). И это далеко не полный перечень.

В современной электроэнергетике конденсаторы тоже имеют широкое применение: они присутствуют в конструкциях люминесцентных светильников, электросварочных аппаратов, устройств защиты от перенапряжений. Конденсаторы применяют и в других, не электротехнических, областях техники и промышленности (в медицине, фототехнике и т. д.).

Разнообразие областей применения обусловливает большое разнообразие конденсаторов. Наряду с миниатюрными конденсаторами, имеющими массу меньше грамма, а размеры порядка нескольких миллиметров, существуют конденсаторы массой несколько тонн и высотой больше человеческого роста. Емкость современных конденсаторов может составлять от долей, а рабочее напряжение может быть в пределах от нескольких вольт до нескольких сотен киловольт. Конденсаторы можно классифицировать по следующим признакам и свойствам:

• по назначению — постоянной и переменной емкости;
• по форме обкладок — плоские, сферические, цилиндрические и др.;
• по типу диэлектрика — воздушные, бумажные, слюдяные, керамические, электролитические и др.

Типы соединения конденсаторов

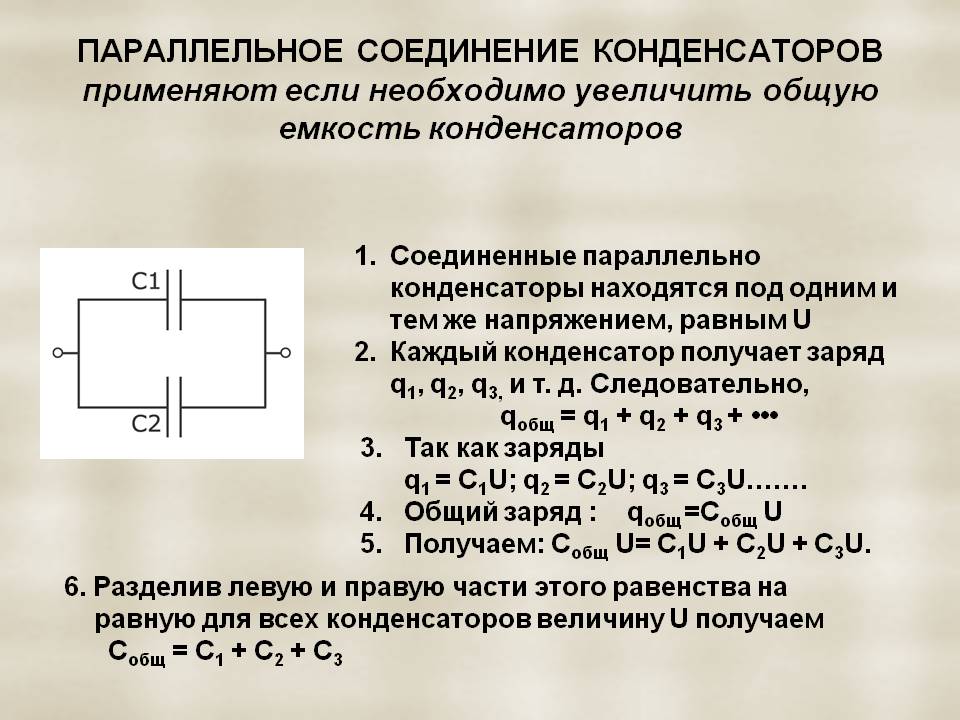

Параллельное

Если группа конденсаторов включена в цепь таким обра­зом, что к точкам включения непосредственно присоединены пластины всех конденсаторов, то такое соединение называется параллельным соединением конденсаторов (рисунок 2. ).

Рисунок 2. Параллельное соединение конденсаторов.

При заряде группы конденсаторов, соединенных параллель­но, между пластинами всех конденсаторов будет одна и та же разность потенциалов, так как все они заряжаются от одного и того же источника тока. Общее же количе­ство электричества на всех конденсаторах будет равно сумме количеств электричества, помещающихся на каждом из кон­денсаторов, так как заряд каждого их конденсаторов проис­ходит независимо от заряда других конденсаторов данной группы. Исходя из этого, всю систему параллельно соединен­ных конденсаторов можно рассматривать как один эквива­лентный (равноценный) конденсатор. Тогда общая емкость конденсаторов при параллельном соединении равна сумме емкостей всех соединенных конденсаторов.

Обозначим суммарную емкость соединенных в батарею конденсаторов бук­вой Собщ, емкость первого конденсатора С1 емкость второго С2 и емкость третьего С3. Тогда для параллельного соединения конденсаторов будет справедлива следующая формула:

Последний знак + и многоточие указывают на то, что этой формулой можно пользоваться при четырех, пяти и во­обще при любом числе конденсаторов.

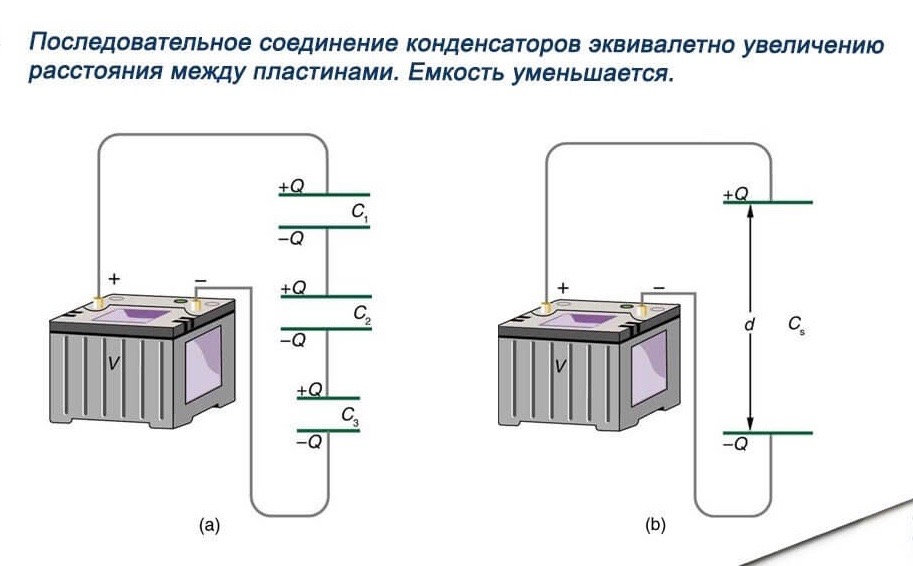

Последовательное

Здесь к точкам включения присоединяются контакты только первого и последнего конденсатора.

Схема — схема последовательного соединения

Главной особенностью работы схемы является то, что электрическая энергия будет проходить только по одному направлению, значит, что в каждом из конденсаторов ток будет одинаковым. В такой цепи для каждого накопителя, независимо от его емкости, будет обеспечиваться равное накопление проходящей энергии. Нужно понимать, что каждый из них последовательно соприкасается со следующим и предыдущим, а значит, емкость при последовательном типе может воспроизводиться энергией соседнего накопителя.

Формула, которая отражает зависимость тока от соединения конденсаторов, имеет такой вид:

i = ic1 = ic2 = ic3 = ic4, то есть токи проходящие через каждый конденсатор равны между собой.

Следовательно, одинаковой будет не только сила тока, но и электрический заряд. По формуле это определяется как:

Qобщ= Q1 = Q2 = Q3

А так определяется общая суммарная емкость конденсаторов при последовательном соединении:

1/Cобщ = 1/C1 + 1/C2 + 1/C3

Конденсатор и постоянный ток

Обозначение конденсаторов на схеме

Постоянный ток через конденсатор не проходит вообще. Справедливо это и для линейки из последовательно соединённых ёмкостей. Объясняется такой эффект опять же конструкцией самого электронного прибора. Конденсатор имеет две металлические обкладки. В простых электролитических приборах они сделаны из алюминиевой фольги. Между ними расположен тонкий слой диэлектрика (оксид алюминия). Если приложить к обкладкам разность потенциалов (напряжение), то ток потечёт, но только очень короткое время, пока конденсатор полностью ни зарядится. Далее движение носителей заряда прекратится, т.к. они не смогут пройти через диэлектрик. В этот момент можно сказать, что электрический ток равен нулю, и конденсатор его не пропускает.

Конденсатор и переменный ток

При переменном токе носители заряда периодически меняют своё направление. В случае с бытовой сетью изменение происходит 50 раз в секунду. Поэтому говорят, что частота тока в розетке равна 50 Гц.

Важно! Конденсаторы способны накапливать и длительно удерживать заряд. При работе с ёмкостями, заряженными от сети 220 В, их всегда следует разряжать сопротивлением в 100-1000 ом. Несоблюдение правила однажды приведёт к неприятному удару током.

Конденсатор определённо пропустит переменный ток, но не факт, что весь. Количество носителей заряда, которые смогут пройти через этот электронный прибор, зависит от ёмкости конденсатора, приложенного к нему напряжения и частоты смены направления зарядов. Математически это выражается так:

I = 2pfCU.

Здесь I – это электрический ток с частотой f, проходящий через конденсатор ёмкостью C, если к его обкладкам приложить напряжение U. 2 – просто число, а p = 3.14.

Такая способность конденсаторов ограничивать переменный ток широко применяется в аудиотехнике для построения различных звуковых фильтров. Изменяя ёмкость, можно влиять на частоту сигнала, которую она пропускает.

Смешанное

Схема в которой присутствует две и более группы (блока) конденсаторов с различными схемами соединения называется схемой смешанного соединения конденсаторов.

Приведем пример такой схемы:

Для расчетов такие схемы условно разделяются на группы одинаково соединенных конденсаторов, после чего расчеты ведутся для каждой группы по формулам приведенным выше.

Для наглядности приведем пример расчета общей емкости данной схемы.

Пример расчета

Условно разделив схему на группы получим следующее:

Как видно из схемы на первом этапе мы выделили 3 группы (блока) конденсаторов, при этом конденсаторы в первой и второй группе соединены последовательно, а конденсаторы в третьей группе — параллельно.

Произведем расчет каждой группы:

• Группа 1 — последовательное соединение трех конденсаторов:

1/C1,2,3 = 1/C1+1/C2+1/C3 = 1/5+1/15+1/10=0,2+0,067+0,1 = 0,367 → C1,2,3 = 1/0,367 = 2,72мкФ

• Группа 2 — последовательное соединение двух конденсаторов:

С4,5 = (C4*C5)/(C4+C5)= (20*30)/(20+30) = 600/50 = 12 мкФ

• Группа 3 — параллельное соединение трех конденсаторов:

С6,7,8 = C6+C7+C8 = 5+25+30 = 60 мкФ

В результате расчета схема упрощается:

Как видно в упрощенной схеме осталась еще одна группа из двух параллельно соединенных конденсаторов, произведем расчет ее емкости:

• Группа 4 — параллельное соединение двух групп конденсаторов:

С1,2,3,4,5 = C1,2,3+C4,5 = 2,72+12 = 14,72 мкФ

В конечном итоге получаем простую схему из двух последовательно соединенных групп конденсаторов:

Теперь можно определить общую емкость схемы:

Собщ = (C1,2,3,4,5*C6,7,8)/(C1,2,3,4,5+C6,7,8) = 14,72*60/14,72+60 = 883,2/74,72 = 11,8 мкФ

Как правильно соединять конденсаторы?

У многих начинающих любителей электроники в процессе сборки самодельного устройства возникает вопрос: “Как правильно соединять конденсаторы?”

Казалось бы, зачем это надо, ведь если на принципиальной схеме указано, что в данном месте схемы должен быть установлен конденсатор на 47 микрофарад, значит, берём и ставим. Но, согласитесь, что в мастерской даже заядлого электронщика может не оказаться конденсатора с необходимым номиналом!

Похожая ситуация может возникнуть и при ремонте какого-либо прибора. Например, необходим электролитический конденсатор ёмкостью 1000 микрофарад, а под рукой лишь два-три на 470 микрофарад. Ставить 470 микрофарад, вместо положенных 1000? Нет, это допустимо не всегда. Так как же быть? Ехать на радиорынок за несколько десятков километров и покупать недостающую деталь?

Как выйти из сложившейся ситуации? Можно соединить несколько конденсаторов и в результате получить необходимую нам ёмкость. В электронике существует два способа соединения конденсаторов: параллельное и последовательное.

В реальности это выглядит так:

Параллельное соединение

Принципиальная схема параллельного соединения

Последовательное соединение

Принципиальная схема последовательного соединения

Также можно комбинировать параллельное и последовательное соединение. Но на практике вам вряд ли это пригодиться.

Сравнение различных вариантов

Емкость	Напряжение
Параллельное	Увеличивается	Не изменяется
Последовательное	Уменьшается	Увеличивается
Смешанное	Изменяется	Увеличивается

Для выбора соединения можно воспользоваться такой таблицей. Слева тип соединения приборов, сверху свойства прибора для конденсации заряда.

Если требуется увеличить емкость, то нужно использовать параллельное соединение, а если увеличить напряжение — то последовательное. Если же требуется и то, и то, то нужно будет рассчитывать смешанное подключение конденсаторов в цепь.

Почему электролитические конденсаторы выходят из строя и что делать

Зачастую, чтобы отремонтировать вышедшую из строя электронную технику, достаточно найти и заменить вздувшиеся конденсаторы. Дело в том, что срок жизни их небольшой — 1000-2000 тысячи рабочих часов. Потом он обычно выходит из строя и требуется его замена. И это при нормальном напряжении не выше номинального. Так происходит потому, что диэлектрик в конденсаторах, чаще всего, жидкий. Жидкость понемногу испаряется, меняются параметры и, рано или поздно, конденсатор вздувается.

Электролитические конденсаторы имеют специальные насечки на верхушке корпуса, чтобы при выходе из строя избежать взрыва

Высыхает электролит не только во время работы. Даже просто «от времени». Это конструктивная особенность электролитических конденсаторов. Поэтому не стоит ставить выпаянные из старых схем конденсаторы или те, которые несколько лет (или десятков лет) хранятся в мастерской. Лучше купить «свежий», но проверьте дату производства.

Можно ли продлить срок эксплуатации конденсаторов? Можно. Надо улучшить теплоотвод. Чем меньше греется электролит, тем медленнее высыхает. Поэтому не стоит ставить аппаратуру вблизи отопительных приборов.

Для улучшения отвода тепла ставят радиаторы

Второе — надо следить за тем, чтобы хорошо работали кулера. Третье — если рядом стоят детали, которые активно греются во время работы, надо конденсаторы каким-то образом от температуры защитить.

Как подобрать замену

Если часто приходится менять один и тот же конденсатор, его лучше заменить на более «мощный» — той же ёмкости, но на большее напряжение. Например, вместо конденсатора на 25 вольт, поставить конденсатор на 35 вольт. Только надо иметь в виду, что более мощные конденсаторы имеют большие размеры. Не всякая плата позволяет сделать такую замену.

Конденсатор той же ёмкости, но рассчитанный на большее напряжение, имеет больший размер

Можно поставить параллельно несколько конденсаторов с тем же напряжением, подобрав номиналы так, чтобы получить требуемую ёмкость. Что это даст? Лучшую переносимость пульсаций тока, меньший нагрев и, как следствие, более продолжительный срок службы.

Что будет, если поставить конденсатор большей ёмкости?

Часто приходит в голову идея поставить вместо сгоревшего или вздувшегося конденсатор большей ёмкости. Ведь он должен меньше греться. Так, во всяком случае, кажется. Ёмкость практически никак не связана со степенью нагрева корпуса. И в этом выигрыша не будет.

Устройство электролитического конденсатора

По нормативным документам отклонение номинала конденсаторов допускается в пределах 20%. Вот на эту цифру можете спокойно ставить больше/меньше. Но это может привести к изменениям в работе устройства. Так что лучше найти «родной» номинал. И учтите, что не всегда можно ставить большую ёмкость. Можно если конденсатор стоит на входе и сглаживает скачки питания. Вот тут большая ёмкость уместна, если для её установки достаточно места. Это точно нельзя делать там, где конденсатор работает как фильтр, отсекающий заданные частоты.

Можно менять на ту же ёмкость, но чуть более высокое напряжение. Это имеет смысл. Но размеры такого конденсатора будут намного больше. Не в любую плату получится его установить. И учтите, что корпус его не должен соприкасаться с другими деталями.

Роль диэлектрика в конденсаторе

Для увеличения емкости конденсатора между обкладками помещают диэлектрик. В нормальном состоянии в диэлектрике электроны вращаются по круговым орбитам. Если диэлектрик поместить в электрическое поле,то орбиты электронов вытягиваются в направлении полюсов поля и молекулы становятся диполями, т.е. частицами, которые на концах заряжаются противоположными зарядами.

Диполи, которые находятся внутри диэлектрика, нейтрализуются между собой, а заряды возле края остаются нескомпенсированными, т.е. не нейтрализованные, но не свободные, как в металле, и связанные с веществом. Их называют фиктивными зарядами. Это явление называется поляризацией диэлектрика.

Посмотрим, что происходит в заряженном конденсаторе без диэлектрика и с диэлектриком.

Без диэлектрика на обкладках заряды расположены не особенно плотно относительно друг к другу, т.к. расстояние между обкладками большое и силы притяжения зарядов мало.

Когда поместим в конденсатор диэлектрик в нем произойдет поляризация и фиктивные заряды окажутся на очень близком расстоянии от зарядов на обкладках, а значит и силы притяжения увеличится. Диполи диэлектрика как бы «подтягивают» заряды на край обкладок и уплотняют их, освобождая место для других зарядов, т.е. увеличивая емкость конденсатора.
Можно сделать вывод: чем больше поляризация диэлектрика ,тем больше увеличивается емкость конденсатора.

Степень поляризации характеризуется относительной диэлектрической проницаемостью (ε) , показывающая во сколько раз увеличивается емкость плоского конденсатора, если применить данный диэлектрик вместо вакуума. Эта величина у разных диэлектриков различна. Для стекла она равна 3-12, слюды — 6-8, воздуха — 1, и т.д. Но есть вещества сегнетоэлектрики, у которых диэлектрическая проницаемость составляет величину от 50 до 100000. Они применяются в конденсаторах малых габаритов, но большой емкости.

Диэлектрики для изготовления конденсаторов должны иметь не только большую проницаемость, но и иметь большую электрическую прочность, т.е. не допустить пробоя при значительных напряжениях. Так же при использовании конденсаторов в высокочастотных цепях они должны иметь небольшие потери от переориентации молекул диэлектрика, что приводит к его нагреву и потери энергии.

Источники

• https://www.evkova.org/elektroemkost
• http://www.sxemotehnika.ru/soedinenie-kondensatorov.html
• https://www.asutpp.ru/soedinenie-kondensatorov.html
• https://amperof.ru/teoriya/posledovatelnoe-soedinenie-kondensatorov.html
• https://elektroshkola.ru/elektrotexnicheskie-raschety/sxemy-soedineniya-kondensatorov-raschet-emkosti/
• https://go-radio.ru/connection-of-capacitors.html
• https://dzgo.ru/osveshchenie/posledovatelnoe-soedinenie-kondensatorov.html
• https://elektroznatok.ru/info/elektronika/soedinenie-kondensatorov
• https://encom74.ru/formula-rasceta-posledovatelnogo-soedinenia-kondensatora/
• https://molotokrus.ru/kondensator-sposoby-soedineniya-kondensatorov/





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Молекулярные выражения: электричество и магнетизм

gif»> Галерея Информация о лицензии Использование изображения Пользовательские фотографии Партнеры Информация о сайте Свяжитесь с нами Публикации Дом Visit Science, Optics, & You gif»> Галереи: Фотогалерея Кремниевый зоопарк Фармацевтика Чип-шоты Фитохимикаты Галерея ДНК Микроскейпы Витамины Аминокислоты Камни Религиозная коллекция Пестициды Пивошоты Коктейльная коллекция Заставки Выиграть обои Обои для Mac Киногалерея	Факторы, влияющие на емкость Конденсатор представляет собой электрическое устройство, предназначенное для накопления электрического заряда, обычно состоящее из двух параллельных проводящих пластин, разделенных изолирующим слоем, называемым диэлектриком. Нажмите на стрелки, чтобы выбрать различные комбинации диэлектриков, площадей пластин и расстояний. На емкость конденсатора влияет площадь пластин, расстояние между пластинами и способность диэлектрика выдерживать электростатические силы. В этом руководстве показано, как изменение этих параметров влияет на емкость конденсатора. Пластины большего размера обеспечивают большую емкость для накопления электрического заряда. Следовательно, с увеличением площади пластин увеличивается емкость. Емкость прямо пропорциональна электростатическому силовому полю между пластинами. Это поле сильнее, когда пластины расположены ближе друг к другу. Следовательно, при уменьшении расстояния между пластинами емкость увеличивается. Диэлектрические материалы оцениваются на основе их способности выдерживать электростатические силы с точки зрения числа, называемого диэлектрической проницаемостью. Чем выше диэлектрическая проницаемость, тем больше способность диэлектрика выдерживать электростатические силы. Следовательно, с увеличением диэлектрической проницаемости увеличивается емкость. ВЕРНУТЬСЯ К РУКОВОДСТВУ ПО ЭЛЕКТРИЧЕСТВУ И МАГНИТИЗМУ Вопросы или комментарии? Отправить нам письмо. © 1995-2022 автор Майкл В. Дэвидсон и Университет штата Флорида. Все права защищены. Никакие изображения, графика, программное обеспечение, сценарии или апплеты не могут быть воспроизведены или использованы каким-либо образом без разрешения владельцев авторских прав. Использование этого веб-сайта означает, что вы соглашаетесь со всеми правовыми положениями и условиями, изложенными владельцами. Этот веб-сайт поддерживается нашим Группа графического и веб-программирования в сотрудничестве с Optical Microscopy в Национальной лаборатории сильного магнитного поля. Последнее изменение: среда, 7 июня 2017 г., 12:21 Количество обращений с 3 апреля 1999 г.: 492631

Как увеличить емкость?

Подсказка: Способность системы накапливать электрический заряд известна как емкость. Емкость конденсатора с плоскими пластинами зависит от величины площади пластин, расстояния между пластинами и среды между пластинами. Следовательно, чтобы увеличить емкость, можно изменить одно или несколько из этих условий.

Полный ответ:
Устройство, образованное двумя проводниками, изолированными друг от друга, называется конденсатором. Емкость — это, по сути, способность системы накапливать заряд, и технически она определяется как отношение заряда на проводнике к с к разности потенциалов между проводниками, которая математически выражается как 9{-2}$
$A$ = площадь двух параллельных пластин
$d$ = расстояние между параллельными пластинами

Обычно в пространстве между пластинами нет ничего, кроме вакуума, поэтому мы берем диэлектрическую проницаемость свободного пространства в уравнении емкости. Но, как мы знаем, этот вакуум неполяризуемый и, следовательно, переносит относительно меньше заряда. Следовательно, заменим все пространство между пластинами конденсатора поляризуемым диэлектрическим материалом, диэлектрическая проницаемость которого выражается как $\varepsilon$ . Следовательно, теперь емкость с диэлектрическим материалом выражается как
$C’=\dfrac{\varepsilon A}{d}$

Теперь отношение диэлектрической проницаемости диэлектрического материала к диэлектрической проницаемости вакуума определяется как диэлектрическая проницаемость среды, которая математически выражается как
$\ dfrac{\varepsilon }{{{\varepsilon }_{0}}}=K$
$\Rightarrow\varepsilon =K{{\varepsilon }_{0}}$
Мы можем подставить это значение в уравнение емкости as,
$C’=\dfrac{K{{\varepsilon}_{0}}A}{d}$
$\следовательно C’=KC$
Следовательно, емкость с диэлектрическим материалом составляет $K$ раз емкость со свободным пространством между пластинами. Экспериментально доказано, что значение $K$ всегда больше $1$. Следовательно, емкость с диэлектрическим материалом всегда будет больше, чем емкость со свободным пространством между пластинами.

Следовательно, мы можем увеличить емкость, вставив диэлектрический материал между пластинами.

Примечание: Из формулы емкости видно, что емкость также пропорциональна площади пластин и обратно пропорциональна расстоянию между пластинами.
