Как работает детектор скрытой проводки. Какие виды детекторов существуют. Как собрать простой детектор своими руками. Какие особенности нужно учитывать при использовании детектора скрытой проводки.
Принцип работы детектора скрытой проводки
Детектор скрытой проводки — это устройство, позволяющее обнаружить электрические провода, скрытые в стенах, полу или потолке. Принцип его работы основан на регистрации электромагнитного поля, создаваемого проводами под напряжением.
Существует два основных типа детекторов скрытой проводки:
- Пассивные — улавливают электромагнитное излучение от проводов под напряжением
- Активные — создают собственное электромагнитное поле и регистрируют его изменения при приближении к проводам
Пассивные детекторы проще по конструкции, но работают только с проводкой под напряжением. Активные детекторы сложнее, но могут обнаруживать любые металлические предметы в стенах.
Основные элементы детектора скрытой проводки
Типичный детектор скрытой проводки состоит из следующих основных элементов:
- Датчик электромагнитного поля (антенна)
- Усилитель сигнала
- Схема обработки сигнала
- Индикатор (светодиод, звуковой сигнал)
- Источник питания
Датчиком обычно служит катушка индуктивности или металлическая пластина. Усилитель и схема обработки сигнала могут быть реализованы на транзисторах или микросхемах. В качестве индикатора чаще всего используются светодиоды или пьезоизлучатели.

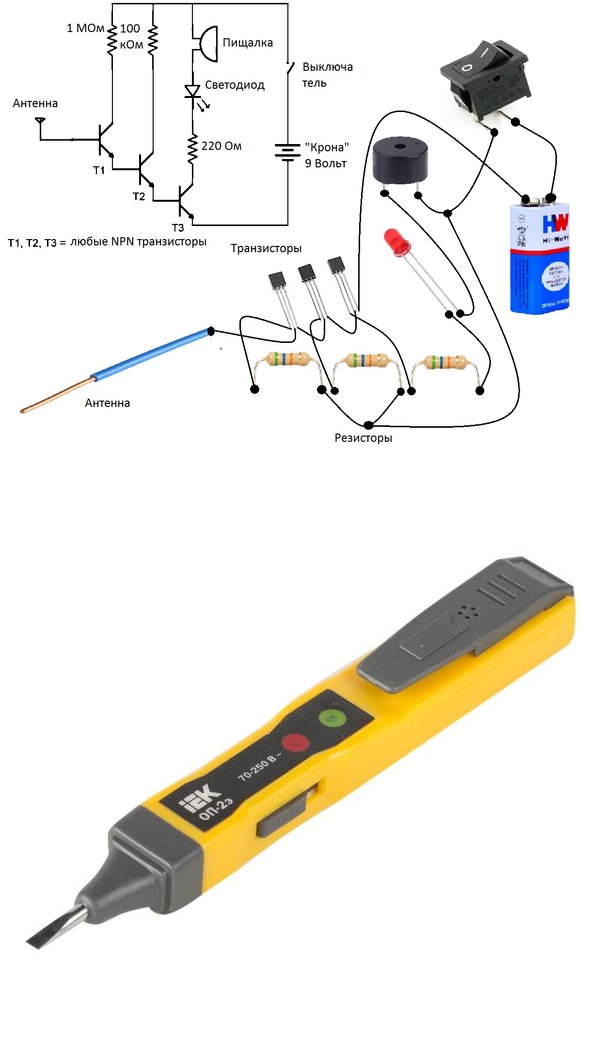

Схемы простых детекторов скрытой проводки
Рассмотрим несколько схем простых детекторов скрытой проводки, которые можно собрать самостоятельно:
Детектор на полевом транзисторе
Это простейшая схема пассивного детектора:
- Полевой транзистор КП303 или аналогичный
- Резистор 1 МОм
- Светодиод
- Батарея 9В
Корпус транзистора служит антенной. При приближении к проводке под напряжением транзистор открывается и загорается светодиод.
Детектор на микросхеме
Более сложная и чувствительная схема на операционном усилителе:
- Микросхема КР140УД6 или аналог
- Резисторы: 1 МОм, 100 кОм, 10 кОм
- Конденсаторы: 0.1 мкФ, 10 нФ
- Светодиод
- Батарея 9В
Схема имеет высокую чувствительность и позволяет обнаруживать проводку на расстоянии до 10-15 см.
Особенности применения детекторов скрытой проводки
При использовании детектора скрытой проводки следует учитывать некоторые важные моменты:
- Детектор реагирует только на проводку под напряжением. Для обнаружения обесточенных проводов нужны более сложные приборы.
- Глубина обнаружения зависит от толщины стен и материала. В бетонных стенах она меньше, чем в гипсокартонных.
- Для точного определения расположения проводки рекомендуется делать несколько проходов с разных направлений.
При соблюдении этих рекомендаций детектор скрытой проводки станет надежным помощником при ремонте и отделочных работах.
Как выбрать готовый детектор скрытой проводки
При выборе готового детектора скрытой проводки следует обратить внимание на следующие характеристики:
- Глубина обнаружения — чем больше, тем лучше
- Тип индикации — световая, звуковая или комбинированная
- Наличие режима поиска металла — полезно для обнаружения труб и арматуры
- Возможность регулировки чувствительности
- Эргономика и удобство использования
Для бытового применения достаточно простой модели с глубиной обнаружения 3-5 см. Профессионалам стоит выбирать более функциональные приборы.
Меры безопасности при работе с детектором скрытой проводки
Хотя детектор скрытой проводки — это в целом безопасный прибор, при его использовании следует соблюдать некоторые меры предосторожности:
- Не вскрывайте корпус прибора под напряжением
- Не используйте детектор во влажных помещениях
- Не полагайтесь полностью на показания прибора — всегда перепроверяйте результаты
- При сверлении стен оставляйте запас в 5-10 см от обнаруженной проводки
- При любых сомнениях обращайтесь к профессиональным электрикам
Соблюдение этих простых правил позволит безопасно и эффективно использовать детектор скрытой проводки в быту и профессиональной деятельности.
Альтернативные методы поиска скрытой проводки
Помимо электронных детекторов, существуют и другие способы обнаружения скрытой проводки:
- Визуальный осмотр — иногда можно заметить следы укладки проводки на стенах
- Изучение схемы электропроводки, если она сохранилась
- Использование тепловизора — провода под напряжением немного нагреваются
- Прозвонка проводки специальным прибором (для электриков)
Однако электронный детектор остается наиболее доступным и эффективным методом для большинства пользователей.
Заключение
Детектор скрытой проводки — это полезный инструмент, который поможет избежать повреждения электрических коммуникаций при ремонте и отделочных работах. Понимание принципов его работы и особенностей применения позволит эффективно использовать этот прибор как в быту, так и в профессиональной деятельности.
 Хотя риск этот небольшой и обычно достаточно ориентироваться по расположению розеток, выключателей и коробок. Намного вероятнее перерезать провода при прокладке скрытой проводки, когда по оштукатуренным стенам с уже проложенной проводкой нужно работать болгаркой, делать штробу для закладки провода. Для того чтобы не рисковать понапрасну и не делать лишнюю работу, восстанавливая проводку, несколько лет назад собрал себе простой прибор для обнаружения скрытой проводки.Принципиальная электросхема детектора Я тогда только начинал изучать электронику и сделал плату пробника путем прорезания канавок. Так как при изготовлении плат таким способом не очень удобно разводить плату под выводы транзисторов, выводы были мной удлинены проводками, и впаяны в плату уже были эти проводки, да и сама разводка при таком подходе упрощалась. Питается искатель проводки от элемента 2032 вставленного в держатель, выпаянный с материнской платы компьютера. Для корпуса устройства взял коробочку от губки для обуви, кнопка использовалась без фиксации, светодиод советский АЛ307А. Привожу рисунок сохранившейся у меня печатной платы сделанной в программе sprint layout. Схема обнаружителя проводки очень простая и любой, думаю, сможет развести печатную плату сам, взяв за основу эту печатку. Так как в современной квартире очень много электромагнитных помех, которые будут приводить к ложным срабатываниям, рекомендуется уменьшить чувствительность прибора, соединив затвор полевого транзистора с плюсовым (общим) проводом питания. Обсудить статью ОБНАРУЖЕНИЕ СКРЫТОЙ ПРОВОДКИ Искатели скрытой проводки Перед тем, как вскрывать пол или долбить стену будет не лишним убедиться в том, что в выбранном вами месте нет скрытой электропроводки, силового кабеля или арматуры. Ведь случайно повредив электропроводку, вы можете лишить себя, весь дом или даже весь квартал электричества. Кроме того, если вы при этом будете работать металлическим инструментом, то ваша жизнь может оказаться в опасности. Чтобы избежать подобных неприятностей используются устройства, именуемые искателями, или детекторами, скрытой проводки. Эти простые приборы помогут вам обезопасить себя от поражения электрическим током или обнаружить обрыв провода. Ниже рассмотрены несколько принципиальных схем таких устройств, повторение которых, по моему мнению, доступно даже школьнику. Простой искатель скрытой проводки Для обнаружения скрытой электропроводки в большинстве случаев вполне достаточно простейшего устройства, состоящего из полевого транзистора, головного телефона и одного-трех элементов питания (рис. 1). Принцип действия устройства основав на свойстве полевого транзистора изменять свое сопротивление под действием наводок на выводе затвора. Транзистор VT1 – типа КП103, КП303 с любым буквенным индексом (у последнего вывод корпуса соединяют с выводом затвора). Телефон BF1 – высокоомный, сопротивлением 1600. 2200 Ом Полярность подключения батареи питания GB1 роли не играет. При поиске скрытой проводки корпусом транзистора водят по стене и по максимальной громкости звука частотой 50 Гц (если это электропроводка) или радиопередачи радиотрансляционная сеть) определяют место прокладки проводов. Индикатором может служить не только головной телефон, но и омметр (изображен штриховыми линиями) или авометр, включенный в этот режим работы. Искатели скрытой проводки на транзисторах Определить место прохождения скрытой электрической проводки в стенах помещения поможет сравнительно простой прибор, выполненный на трех транзисторах (рис. 2). На двух биполярных транзисторах (VT1, VT3) собран мультивибратор, а на полевом (VT2) – электронный ключ. Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле – его и улавливает искатель.Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен. Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого транзистора, к проводнику с током либо просто к сетевому проводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратиться и мультивибратор начнет работать. Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные – любые из серии КТ312, КТ315. Все резисторы – МЛТ-0,125, оксидные конденсаторы – К50-16 или другие малогабаритные, светодиод – любой из серии АЛ307, источник питания – батарея «Корунд» либо аккумуляторная батарея напряжением 6. .9 В, кнопочный выключатель SB1 – КМ-1 либо аналогичный. Корпусом искателя может стать пластмассовый пенал для хранения школьных счетных палочек. В его верхнем отсеке крепят плату, в нижнем – располагают батарею. К боковой стенке верхнего отсека прикрепляют выключатель и светодиод, а к верхней стенке – антенный щуп. Он представляет собой конический пластмассовый колпачок, внутри которого находится металлический стержень с резьбой. Стержень крепят к корпусу гайками, изнутри корпуса надевают на стержень металлический лепесток, который соединяют гибким монтажным проводником с резистором R1 на плате. Антенный щуп может быть иной конструкции, например в виде петли из отрезка толстого (5 мм) высоковольтного провода, используемого в телевизоре. Длина отрезка 80. 100 мм, его концы пропускают через отверстия в верхнем отсеке корпуса и припаивают к соответствующей точке платы. Желаемую частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором резисторов R3, R5 либо конденсаторов Cl, C2. Для этого нужно временно отключить от резисторов R3 и R4 вывод истока полевого транзистора и замкнуть контакты выключателя. Искатель может быть собран и по несколько иной схеме (рис. 3) с использованием биполярных транзисторов разной структуры – на них выполнен генератор. Полевой транзистор (VT2) по прежнему управляет работой генератора при попадании антенного щупа WA1 в электрическое поле сетевого провода. Индикаторы скрытой проводки на микросхемах Схема прибора приведена на рис. При расположении антенны WA1 вблизи от токонесущего провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты. Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9 В, не превышает 2 мА, а при включении светодиода HL1 – б. 7 мА. Источником питания может быть батарея 7 Д-0,125, «Корунд» или аналогичная зарубежного производства. Иногда, особенно когда искомая электропроводка расположена высоко, наблюдать за свечением индикатора HL1 затруднительно и вполне достаточно звуковой сигнализации. Монтажную плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1 Начальную чувствительность прибора устанавливают подстроечным резистором R2 Безошибочно смонтированный прибор в налаживании не нуждается. Простой индикатор переменного электрического поля Простой индикатор переменного электрического поля скрытой проводки может быть собран с использованием в качестве регулируемого внешним электрическим полем делителя напряжения – резистора R1 и канала полевого транзистора (рис. 5). В качестве управляемого генератора импульсов использован генератор на микросхеме К122ТЛ1. При наличии внешнего переменного электрического поля сигнал, наводимый на антенну, поступает на управляющий электрод полевого транзистора (затвор), что вызывает модуляцию сопротивления канала полевого транзистора. В итоге, падение напряжения на делителе изменяется, что, в свою очередь, вызывает появление генерации с изменяющейся частотой. Индикатор магнитного поля Вокруг проводников, по которым протекает переменный ток, создается переменное не только электрическое, но и магнитное поле. Поэтому для обнаружения скрытой проводки можно регистрировать переменное магнитное поле. Предлагаемый вашему вниманию индикатор магнитного поля (рис 6) содержит датчик магнитного поля В1, усилитель переменного тока, собранный на ОУ DA1, и компаратор напряжения на ОУ DA2. Переменное магнитное поле возбуждает в катушке датчика переменное напряжение, которое после усиления поступает на один из входов компаратора, а к его второму входу подведено постоянное регулируемое напряжение с движка переменного резистора R3 Если датчик расположен вне магнитного поля, амплитуда напряжения на выходе ОУ DA2 мала (шумы и помехи), на выходе компаратора будет постоянное напряжение 1. На выходе компаратора появляются импульсы напряжения, и светодиод HL1 включится, сигнализируя о том, что по испытуемому проводнику протекает ток. Для повышения чувствительности датчика и помехозащищенности прибора параллельно обмотке датчика В1 включен конденсатор С2. Вместе с обмоткой этот конденсатор образует контур, настроенный на частоту, равную частоте сети. Порог срабатывания компаратора, а значит, и чувствительность индикатора можно регулировать переменным резистором R3. Почти все детали прибора размещены на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1 мм. Плату помещают в отдельный металлический экранирующий футляр. Размер платы выбран так, чтобы ее можно было смонтировать в прямоугольных обоймах от отработавших батарей «Крона» или «Корунд». В качестве датчика В1 можно использовать готовую универсальную головку от кассетного магнитофона или плеера. Несложно изготовить датчик и самостоятельно. Основой головки служит кольцевой маднитопровод диаметром 7 мм из феррита 1500НМ. Кольцо аккуратно разламывают пополам и снова склеивают эпоксидным клеем, вложив предварительно в один из зазоров немагнитную прокладку (например, из бумаги или текстолита) толщиной примерно 0,5 мм. Этот зазор – рабочий, он будет служить чувствительной зоной головки. Затем на кольцо наматывают 400 витков провода ПЭВ-2 0,1 мм. Кромки кольца следует притупить. Провод наматывают так, чтобы вся обмотка располагалась на половине кольца, противоположной рабочему зазору. Тем же клеем пропитывают обмотку, фиксируют датчик на щупе и обволакивают его тонким слоем клея для защиты от механических повреждений. Конденсатор С2 размещают в щупе рядом с датчиком. Соединяют датчик с платой экранированным проводом. В приборе, кроме указанных на схеме, можно применить ОУ К140УД6Б, К140УД7А. К140УД7Б; светодиод – АЛ102А-АЛ102Д, АЛ307А-АЛ307Н, АЛ316А, АЛ316Б, АЛ341А-АЛ341Е, АЛ360А, АЛ360Б. Резистор R2 – СПО или СП4-1, остальные- ВС, МЛТ; конденсаторы С1, С5 – К50-6, К53-1, К52-1, остальные – КМ, КЛС. Налаживание сводится к настройке контура R1C2 на частоту генератора. Конденсатор может быть составлен из нескольких, включенных параллельно. Вообще говоря, контур можно и не настраивать, и даже совсем отказаться от конденсатора С2, но при этом чувствительность индикатора будет меньше в два-три раза. Питать прибор необходимо ‘от стабилизированного источника напряжения с выходным током 60. 70 мА. Но не исключено и автономное питание от батарей «Корунд» или аккумуляторных – 7Д-0,125. Этот универсальный прибор-индикатор является для вас просто находкой, поскольку сочетает в себе при всей своей простоте два индикатора. Прибор позволяет не только определить срытую проводку, но и обнаружить любой металлический предмет, находящийся в стене или полу (арматура, старые провода и т. Прибор состоит из двух независимых устройств: металлоискателя и индикатора скрытой электропроводки (рис. 7). На транзисторе VT1 собран ВЧ генератор, который вводится в режим возбуждения регулировкой напряжения на базе VT1 с помощью потенциометра R6. ВЧ напряжение выпрямляется диодом VD1 и переводит компаратор, собранный на ОУ DA1, в положение, при котором гаснет светодиод HL1 и генератор периодических звуковых сигналов, собранный на микросхеме DA1 находится в выключенном состоянии. Вращением регулятора чувствительности R6 устанавливается режим работы VT1 на пороге генерации, который контролируется выключением светодиода HL1 и генератора периодического сигнала. При попадании в поле индуктивности L1/L2 металлического предмета генерация срывается, компараяюр переключается и положение, при котором загорается светодиод HL1, и на пьезокерамический излучатель подается периодическое напряжение частотой около 1000 Гц с периодом около 0,2 с. Резистор R2 предназначен для установки режима порога генерации при среднем положении потенциометра R6. Индикатор скрытой проводки собран на базе микромощного операционного усилителя DA2. При расположении вблизи электропроводки провода, подключенного на вход усилителя, наводка промышленной частоты 50 Гц воспринимается антенной WA2, усиливается чувствительным усилителем, собранным на DA2, и переключает с этой частотой светодиод HL2. Конструктивно прибор выполнен в корпусе, спаянном из фольгированного стеклотекстолита и окрашенном нитроэмалью. Приемные антенны WA1 и WA2 должны быть максимально удалены от руки и находиться в головной части прибора. Следует обратить внимание на то, что часть корпуса, в которой находятся антенны, не должна иметь внутреннего покрытия фольгой. SB1 переключает режимы работы, включатель питания SB2 совмещен R6 В качестве источника питания используется батарея типа «Корунд» Токи потребления при различных режимах работы: Приспособление для обнаружения повреждений скрытой электропроводки “> |
В статье по которой я делал это устройство писалось, что нужно соединить затвор VT1 с щупом длиной 5 см, когда я подключил к щупу, взяв винт длиной 5 см, стало давать слишком большую погрешность и показывало наличие проводов даже на расстоянии 15-20 см. После того как я убрал щуп-винт, стало показывать при открытой проводке на расстоянии 5-10 см от провода, при скрытой 5 см. По совету одного из пользователей собиравшего устройство, для того чтобы погасить чувствительность искателя нужно сделать 3-5 витков провода, идущего с минуса питания, вокруг держателя, в той же плоскости, что и держатель.
Резистор на 1-500 кОм, от него будет зависеть чувствительность. А паралельно ему можно подключить и конденсатор, на пару сотен пикофарад. Всем удачи, с вами был AKV.

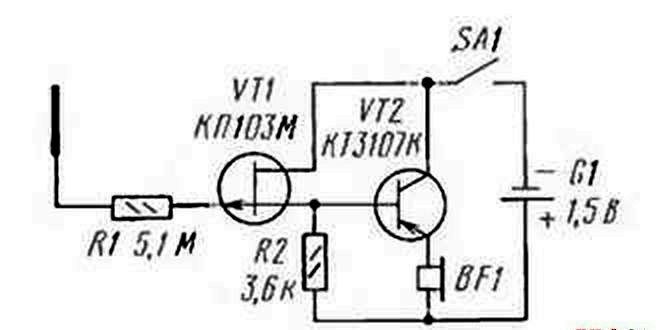

Источник питания GB1 и телефон BF1 в этом случае не нужны.
Начнет вспыхивать светодиод. Перемещая антенный щуп вблизи стены, нетрудно проследить за пролеганием в ней сетевых проводов.
4. Он состоит из двух узлов – усилителя напряжения переменного тока, основой которого служит микромощный операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на инвертирующем триггере Шмитта DD1.1 микросхемы К561ТЛ1, частотозадающей цепи R7C2 и пьезоизлучателе BF1.
В таком случае светодиод может быть отключен, что повысит экономичность прибора. Все постоянные резисторы – МЛТ-0,125, подстроенный резистор R2 – типа СПЗ-38Б, конденсатор С1 – К50-6. Антенной WA1 служит площадка фольги на плате размером примерно 55х12 мм.
Нагрузкой генератора для индикации являются высокоомные головные телефоны типа ТОН-1 (ТОН-2)
. 1,5 В. Поэтому светодиод HL1 либо не светится, либо светится слабо – это зависит от свойств конкретного экземпляра ОУ DA2 и свето-диода HL1 Когда датчик приближают к проводнику с током, на выходе усилителя DA1 появляется переменное напряжение, достаточное для переключения компаратора
К футляру индикатора прикрепляют щуп, на конце которого монтируют датчик магнитного поля.
п.), и, таким образом, значительно облегчит поиск места для оборудования тайника.
Детектор скрытой проводки (схема, принцип работы)
Кроме часто встречающихся в радиолюбительской практике датчиков, существуют и более редкие, но, тем не менее, эффективные приборы и устройства.
Об одном из них — датчике от танкового шлемофона — рассказано ниже.
Все известные схемы искателей скрытой проводки можно условно разделить на детекторы (сигнализаторы) наличия переменного напряжения и сигнализаторы магнитного и электрического поля. В качестве датчиков к таким устройствам с разной эффективностью служат в основном пассивные индуктивные элементы (кроме пассивных элементов в устройствах контроля и сигнализации электрического поля широко используются полевые транзисторы).
Это катушки реле с большим количеством витков на стальном (типа РКН и аналогичные) или ферритовом сердечниках, катушки от высокоомных телефонов (типа ТОН-1, ТОН-2 и аналогичные с сопротивлением 1600 Ом), динамические микро? фоны типа МД200, МД201 и аналогичные, звукозаписывающие (воспроизводящие, универсальные) головки от магнитофонов. Наилучший результат удалось получить, используя универсальную головку от катушечного магнитофона «Яуза» и даже такие «неформальные» элементы, как датчик от ларингофона танков Т-60—Т-80 (см.
рис. 2.31).
На рисунке показан один и тот же ларингофонный датчик ТЛГ-1А в разном исполнении (изолированном и неизолированном корпусе). Выход ларингофонного датчика имеет три контакта: корпус датчика (экран) и два контакта (+) и (-). Датчик подключается к усилителю строго с соблюдением полярности.
Танковые шлемофоны используются в народном хозяйстве еще с начала 1970 годов в качестве элементов переговорного устройства вездеходов и тягачей (в географических условиях непроходимой местности, тайге, на севере), поэтому не представляют на сегодняшний день никакого секрета. Однако если исследовать ларингофон глубже, обнаружатся его высокоэффективные (по чувствительности к слабым сигналам) качества.
Рис. 2.31. Фото ларингофонного датчика шлемофона Т-72
Как известно, ларингофон реагирует не столько на уровень громкости звука [об этом можно судить по закрытому (запаянному) корпусу], сколько на слабую детонацию, вибрацию и изменения магнитного поля. Датчик ТЛГ-1А отрицательным выводом подключается к общему проводу усилителя, а «плюсовым» выводом — к отрицательной обкладке оксидного конденсатора С1.
Корпус датчика остается неподключенным.
Диаграмма направленности рекомендуемого устройства широка, что позволяет применять его при поиске скрытой проводки в небольших сетях коммуникаций (в квартирах, частных домах). В производственных помещениях, где электрическими кабелями «окутаны» все стены, прибор будет малоэффективен. Зато там, где спрятанная электрическая проводка редка и глубоко запрятана в бетон, находится под толстым слоем штукатурки, устройство обнаруживает ее на расстоянии до 80 см (в зависимости от материала стен). По нарастающей (максимальной) громкости звука в телефоне определяют точное местонахождение проводки. Для нормальной работы устройства, естественно, по искомым проводам должен протекать переменный (или импульсный) ток. Чем больше сила тока, тем с большего расстояния и с большей точностью устройство с ларингофонным датчиком обнаруживает местонахождение проводки.
Поскольку чувствительность датчика высока, можно использовать усилитель звуковой частоты упрощенной конструкции, например на основе микросхемы К140УДЗЗ.
Рекомендуемый усилитель обладает функцией регулировки усиления входного сигнала.
Электрическая схема усилителя с подключенным ларингофоном ТЛГ-1А представлена на рис. 232.
В качестве телефона используется хорошо знакомый радиолюбителям телефонный капсюль ДЭМШ-4М, обеспечивающий достаточную громкость звука.
Источник питания устройства— стабилизированный источник питания 5 В постоянного тока. Ток потребления усилителя при максимальном усилении составляет 10—12 мА. На частотах 1000—5000 Гц коэффициент усиления ОУ DA1 максимальный, около 100.
Рис. 2.32. Электрическая схема усилителя с ларингофоном Т/ІГ- 1А
На элементах R4, VD1, C3, С4 собран стабилизатор напряжения. Оксидный конденсатор С4 фильтрует низкочастотные помехи по питанию. Конденсатор C3 фильтрует помехи по высокой частоте.
Резистор R4 (ОМЛТ-0,5) ограничивает ток так, чтобы стабилитрон VD1 находился в рабочем режиме — ток стабилизации 1—10 мА, UCT = 3,3 В. Этот ограничивающий резистор рассеивает небольшое количество тепла — его мощность (0,5 Вт) выбрана с запасом.
Можно питать узел от двух элементов А316, тогда R4, VD1, C3, С4 не нужны. В таком варианте элементы питания подключаются соответственно к общему проводу и к точке А (положительный полюс).
Напряжение питания усилителя может находится в диапазоне от 1,4 до 5 В, однако при напряжении питания более 3,5 В усилитель возбуждается и уровень шумов возрастает. При напряжении, питания 3 В (оптимальное напряжение питания) величина входного шумового напряжения составляет 440—500 нВ/Гц— это типовое значение для самого ОУ.
Вследствие небольшого уровня опорного напряжения на инвертирующем входе 3 микросхемы DA1 среднеквадратичное значение шума в результирующем сигнале сохраняется на низком уровне. Местный акустический эффект из-за близости расположения ВМ1 и НА1 (который появляется при повышении напряжения питания до 5 В) можно свести на нет корректировкой сопротивления резистора R9. Следует учитывать, что при этом уменьшится и общий коэффициент усиления узла.
Максимальное усиление фиксируется на нагрузке сопротивлением 500 Ом.
Однако такой звуковой капсюль найти трудно. При возможной замене НА1 следует учитывать это обстоятельство. Усиление входного сигнала регулируется переменным резистором R5 (СПО-1).
Устройство в налаживании не нуждается. Если узел собран без ошибок с исправными элементами, он начинает работать сразу. Отдельного выключателя питания нет, так как оно поступает на устройство через разъем РП10-5. Можно применить разъем другого типа.
Все постоянные резисторы, кроме R4 — типа МЛТ-0,25. Оксидные конденсаторы — типа К50-6. Остальные — типа КМ-6Б. В качестве ларингофонного датчика ВМ1 можно применить любойдинамическийкапсюльссопротивлением180—250 Ом, например ДЭМШ-1А. НА1 можно заменить на ТМ-4, ВП-1.
Если ларингофон располагается в одном корпусе с усилителем, то экранировать провода не надо. Корпус для устройства — любой: например хорошо подходит пластмассовый, от портативного электрического фонаря, фото которого показано на рис. 2.33.
Рис. 2.33. Фото корпуса из портативного электрического фонаря
Кроме описанного предназначения, устройство усилителя с ларингофонным датчиком может применяться для контроля сейсмического фона, а также в устройствах контроля детонации механических приборов.
В налаживании устройство не нуждается.
Кашкаров А. П. 500 схем для радиолюбителей. Электронные датчики.
Детектор скрытой проводки (схема, принцип работы)
Кроме часто встречающихся в радиолюбительской практике датчиков, существуют и более редкие, но, тем не менее, эффективные приборы и устройства. Об одном из них — датчике от танкового шлемофона — рассказано ниже.
Все известные схемы искателей скрытой проводки можно условно разделить на детекторы (сигнализаторы) наличия переменного напряжения и сигнализаторы магнитного и электрического поля. В качестве датчиков к таким устройствам с разной эффективностью служат в основном пассивные индуктивные элементы (кроме пассивных элементов в устройствах контроля и сигнализации электрического поля широко используются полевые транзисторы).
Это катушки реле с большим количеством витков на стальном (типа РКН и аналогичные) или ферритовом сердечниках, катушки от высокоомных телефонов (типа ТОН-1, ТОН-2 и аналогичные с сопротивлением 1600 Ом), динамические микро? фоны типа МД200, МД201 и аналогичные, звукозаписывающие (воспроизводящие, универсальные) головки от магнитофонов.
Наилучший результат удалось получить, используя универсальную головку от катушечного магнитофона «Яуза» и даже такие «неформальные» элементы, как датчик от ларингофона танков Т-60—Т-80 (см. рис. 2.31).
На рисунке показан один и тот же ларингофонный датчик ТЛГ-1А в разном исполнении (изолированном и неизолированном корпусе). Выход ларингофонного датчика имеет три контакта: корпус датчика (экран) и два контакта (+) и (-). Датчик подключается к усилителю строго с соблюдением полярности.
Танковые шлемофоны используются в народном хозяйстве еще с начала 1970 годов в качестве элементов переговорного устройства вездеходов и тягачей (в географических условиях непроходимой местности, тайге, на севере), поэтому не представляют на сегодняшний день никакого секрета. Однако если исследовать ларингофон глубже, обнаружатся его высокоэффективные (по чувствительности к слабым сигналам) качества.
Рис. 2.31. Фото ларингофонного датчика шлемофона Т-72
Как известно, ларингофон реагирует не столько на уровень громкости звука [об этом можно судить по закрытому (запаянному) корпусу], сколько на слабую детонацию, вибрацию и изменения магнитного поля.
Датчик ТЛГ-1А отрицательным выводом подключается к общему проводу усилителя, а «плюсовым» выводом — к отрицательной обкладке оксидного конденсатора С1. Корпус датчика остается неподключенным.
Диаграмма направленности рекомендуемого устройства широка, что позволяет применять его при поиске скрытой проводки в небольших сетях коммуникаций (в квартирах, частных домах). В производственных помещениях, где электрическими кабелями «окутаны» все стены, прибор будет малоэффективен. Зато там, где спрятанная электрическая проводка редка и глубоко запрятана в бетон, находится под толстым слоем штукатурки, устройство обнаруживает ее на расстоянии до 80 см (в зависимости от материала стен). По нарастающей (максимальной) громкости звука в телефоне определяют точное местонахождение проводки. Для нормальной работы устройства, естественно, по искомым проводам должен протекать переменный (или импульсный) ток. Чем больше сила тока, тем с большего расстояния и с большей точностью устройство с ларингофонным датчиком обнаруживает местонахождение проводки.
Поскольку чувствительность датчика высока, можно использовать усилитель звуковой частоты упрощенной конструкции, например на основе микросхемы К140УДЗЗ. Рекомендуемый усилитель обладает функцией регулировки усиления входного сигнала.
Электрическая схема усилителя с подключенным ларингофоном ТЛГ-1А представлена на рис. 232.
В качестве телефона используется хорошо знакомый радиолюбителям телефонный капсюль ДЭМШ-4М, обеспечивающий достаточную громкость звука.
Источник питания устройства— стабилизированный источник питания 5 В постоянного тока. Ток потребления усилителя при максимальном усилении составляет 10—12 мА. На частотах 1000—5000 Гц коэффициент усиления ОУ DA1 максимальный, около 100.
Рис. 2.32. Электрическая схема усилителя с ларингофоном Т/ІГ- 1А
На элементах R4, VD1, СЗ, С4 собран стабилизатор напряжения. Оксидный конденсатор С4 фильтрует низкочастотные помехи по питанию. Конденсатор СЗ фильтрует помехи по высокой частоте.
Резистор R4 (ОМЛТ-0,5) ограничивает ток так, чтобы стабилитрон VD1 находился в рабочем режиме — ток стабилизации 1—10 мА, UCT = 3,3 В.
Этот ограничивающий резистор рассеивает небольшое количество тепла — его мощность (0,5 Вт) выбрана с запасом. Можно питать узел от двух элементов А316, тогда R4, VD1, СЗ, С4 не нужны. В таком варианте элементы питания подключаются соответственно к общему проводу и к точке А (положительный полюс).
Напряжение питания усилителя может находится в диапазоне от 1,4 до 5 В, однако при напряжении питания более 3,5 В усилитель возбуждается и уровень шумов возрастает. При напряжении, питания 3 В (оптимальное напряжение питания) величина входного шумового напряжения составляет 440—500 нВ/Гц— это типовое значение для самого ОУ.
Вследствие небольшого уровня опорного напряжения на инвертирующем входе 3 микросхемы DA1 среднеквадратичное значение шума в результирующем сигнале сохраняется на низком уровне. Местный акустический эффект из-за близости расположения ВМ1 и НА1 (который появляется при повышении напряжения питания до 5 В) можно свести на нет корректировкой сопротивления резистора R9.
Следует учитывать, что при этом уменьшится и общий коэффициент усиления узла.
Максимальное усиление фиксируется на нагрузке сопротивлением 500 Ом. Однако такой звуковой капсюль найти трудно. При возможной замене НА1 следует учитывать это обстоятельство. Усиление входного сигнала регулируется переменным резистором R5 (СПО-1).
Устройство в налаживании не нуждается. Если узел собран без ошибок с исправными элементами, он начинает работать сразу. Отдельного выключателя питания нет, так как оно поступает на устройство через разъем РП10-5. Можно применить разъем другого типа.
Все постоянные резисторы, кроме R4 — типа МЛТ-0,25. Оксидные конденсаторы — типа К50-6. Остальные — типа КМ-6Б. В качестве ларингофонного датчика ВМ1 можно применить любойдинамическийкапсюльссопротивлением180—250 Ом, например ДЭМШ-1А. НА1 можно заменить на ТМ-4, ВП-1.
Если ларингофон располагается в одном корпусе с усилителем, то экранировать провода не надо. Корпус для устройства — любой: например хорошо подходит пластмассовый, от портативного электрического фонаря, фото которого показано на рис.
2.33.
Рис. 2.33. Фото корпуса из портативного электрического фонаря
Кроме описанного предназначения, устройство усилителя с ларингофонным датчиком может применяться для контроля сейсмического фона, а также в устройствах контроля детонации механических приборов. В налаживании устройство не нуждается.
Кашкаров А. П. 500 схем для радиолюбителей. Электронные датчики.
