Простой ремонт люстры с пультом управления своими руками
Всем доброго времени суток. Сегодня займёмся ремонтом. На повестке дня, ремонт люстры с пультом управления.
Не так давно один знакомый попросил меня посмотреть люстру. Дело в том, что она перестала реагировать на пульт управления и только изредка могла включаться при помощи обычного выключателя. Не откладывая в долгий ящик, я решил разобраться в сути данной проблемы. Кстати люстра не такая старая, ей всего 2 года. И что самое поразительное, на шильдике который был наклей на корпусе, как раз было указано «срок службы 2 года»:
Прежде чем начать ремонт, давайте разберёмся, из каких основных узлов состоит люстра.
Устройство люстры с пультом управления
Люстры подобного класса могут иметь несколько разновидностей: они могут быть с галогеновыми лампами или с лампами накаливания, светодиодными или комбинированные. В моём случае люстра комбинированная, состоит из галогеновых ламп и светодиодной подсветки:
Вот в таком виде, мне знакомый принёс осветительный прибор. Как известно люстры внешне могут сильно отличаться, но внутренности у них практически одинаковые. Давайте посмотрим, из чего состоит данный экземпляр:
- Три 12 вольтовых блока для питания галогеновых ламп
- Один блок для питания светодиодной подсветки
- Ну и сам блок радиоуправления
Подробно расписывать каждый блок в данной статье я не буду, остановлюсь только на блоке контроллера радиоуправления.
Блок радиоуправления с пультом для люстры
Для управления китайской люстры используется блок радиоуправления Wireless switch Y-B7. Это полный аналог широко распространённого контроллера люстры Wireless Switch Y-7E. Это трехканальный контроллер с максимальной мощностью каждого канала 1000 Вт. Схема подключения блока радиоуправления размещена на крышке:
Для управления используется пульт с четырьмя большими кнопками. Сам пульт питается от малогабаритной 12 вольтовой батарейки:
Итак, давайте ближе к делу, откроем крышку блока радиоуправления и посмотрим, что у нас вышло из строя.
Ремонт люстры с пультом управления своими руками
В корпусе под крышкой расположена плата, на которой находится три мощных 10 амперных электромагнитных реле:
Каждое электромагнитное реле управляется при помощи биполярного транзистора S9014 (смотри схему Wireless Switch Y-7E ниже):
Отдельной платой располагается блок радиоприемника. На плате расположен подстрочник, при помощи которого можно более точно настроить приемный тракт к пульту управления:
А отпаяв плату радиоприемника, я обнаружил сам дешифратор HS108P-J, на котором построен весь блок радиоприема:
Чтобы точно определить неисправность, давайте обратимся к принципиальной схеме wireless switch y 7e 1000w 3.
Wireless Switch Y-7E 1000Wx3 схема блока радиоуправления
На плате контроллера расположено не такое большое количество радиодеталей, поэтому я решил срисовать схему:
Сама схема состоит из 3 основных узлов: блок питания, модуль радиоканала и модуль коммутации. Блок питания, на выходе должен выдавать два напряжения: 5 вольт и 14 вольт. Напряжение 5 вольт обеспечивает стабилизатор напряжения 7805. Питание в 14 вольт построено на параметрическом источнике, состоящем из четырёх стабилитронов включённых параллельно через гасящий резистор. Весь модуль запитан через гасящий конденсатор C7 ёмкостью 1,3 микрофарада, который является самым слабым звеном в данном устройстве. Этот китайский плёночный конденсатор не рассчитан на долгое использование:
Чтобы найти неисправность блока радиоуправления, нужно воспользоваться мультиметром. Сразу замерить напряжение после диодного моста, которое должно находиться в пределах 14 вольт. Так как сразу с диодного моста запитано три электромагнитных реле, которые находятся в отключенном состоянии, то напряжение в этой точке может находиться в пределах нормы. Но стоит на пульте нажать любую кнопку, нагрузка возрастёт, и напряжение сразу провалиться ниже 10 вольт. Из-за низкого напряжения нормально не может функционировать радио модуль, а также дешифратор. Всему виной оказался конденсатор C7, ёмкость которого должна быть 1,3 микрофарада.
Внимание! Будьте осторожны. Данный блок радиоуправления не имеет гальванической развязки по сети. Вторичные цепи имеют высокий потенциал.
Чтобы удостовериться в этом, я отпаял конденсатор C7 и произвел замер его параметров при помощи цифрового измерителя ёмкости XC6013L. Вот результаты измерения. Как видите, данный конденсатор потерял свою ёмкость. И она составляет чуть больше 0,3 микрофарада:
Этой ёмкости явно недостаточно для нормального функционирования блока радиоуправления Wireless Switch Y-7E.
Чтобы не испытывать судьбу с китайскими радио компонентами, неисправный конденсатор я решил заменить советским бэушным. Подобрал более-менее похожий по ёмкости и по размерам:
Как видите ёмкость нового конденсатора слегка меньше той, которая должна быть, но на работоспособности люстры это никак не сказалось, она чётко работала и напряжение после диодного моста не опускалась ниже 10-12 вольт.
Осталось впаять новый конденсатор на своё законное место. Несмотря на то, что его размеры слегка больше родного, он неплохо уместился:
Подводя итоги можно констатировать тот факт, что люстра заработала, как и прежде. В этом можно убедиться, нажав кнопку «D», при этом включаться все 3 канала, что будет соответствовать максимальной нагрузки на блок питания. Если при этом напряжение после диодного моста не просядет ниже 10-12 вольт, значит, наш ремонт удался. Осталось плату блока радиоуправления поместить в корпус, и подключить согласно схеме расположенной на крышке.
Я надеюсь что схема Wireless Switch Y-7E 1000Wx3 многим поможет в ремонте люстры своими руками. Если же у вас отремонтировать не получается, не отчаивайтесь, в продаже можно купить готовый набор блока радиоуправления с пультом для люстры. Это будет гораздо дешевле, чем покупать новую люстру целиком. На этом буду завершать. Всем пока.
Ремонт люстры с пультом: поломки и их устанение
Желание сделать свой дом максимально комфортным вполне объяснимо, а помогают достичь этой цели многочисленные электроприборы, без которых нормальный быт попросту невозможен. Все большей популярностью стала пользоваться оригинальная техника, служащая не только для освещения комнат, но и для создания уникальных декоративных элементов. Речь, в первую очередь, идет о светодиодных и галогенных (галогеновых) светильниках, оснащенных дистанционным пультом управления. Так как они достаточно сложны, эти конструкции нередко выходят из строя. Далеко не все знакомы с устройством таких светильников, но этот пробел можно восполнить: знание устройства изнутри и набор инструментов позволят провести ремонт люстры с пультом самостоятельно.
Как устроен светильник с ПДУ?
Эта техника имеет довольно много преимуществ перед обычными, ничем не примечательными люстрами, но главные их достоинства — эффектность освещения и удобство. Осветительные приборы, управляемые пультом, являются довольно сложными конструктивно, поэтому навыки в электротехнике и электронике у мастера приветствуются. Если светильники с обычными лампами накаливания имеют простой механический выключатель, то здесь принцип совершенно другой. Сигнал от пульта управления улавливает детектор специального радиореле. «Умные» люстры имеют в составе следующие элементы:
- контроллер;
- пульт управления;
- блок (или блоки) ламп: галогенных и/или светодиодных.
Комплект из двух первых элементов называют блоком радиоуправления. Контроллер (другое название — свитч, switch) — беспроводной переключатель, блок управления светодиодами и/или галогенными лампами. Это радиоуправляемое реле, принимающее команды. Внутри него находится радиомодуль (RF-модуль). Им можно управлять двумя способами: с помощью клавишного переключателя, находящегося на стене, или пультом управления, этот ПДУ имеет минимальное количество функций (клавиш-кнопок).
В блоке управления могут находиться 2-7 электромагнитных реле, переключающих каналы, подающих питание на трансформаторы. Количество тех и других в приборе зависит от модели люстры. «Ахиллесова пята» реле радиоуправления — слабая пайка: элементы со временем отсоединяются от печатной платы. Перед реле располагается гасящий конденсатор. За ними — балластный конденсатор, предохраняющий осветительные приборы от резких скачков напряжения. Если даже одна из ламп вдруг выходит из строя, цепь перестает работать.
В блок галогенных ламп помимо них входит блок питания — электронный трансформатор. На входе светодиодного блока стоит драйвер, мощность которого рассчитана на точное количество светодиодов. Число последних может сильно отличаться: есть модели с 4 приборами, к некоторым драйверам возможно подсоединение 22 светодиодов, или более.
Насколько сложен будет ремонт люстры с пультом, зависит от ее вида. Приборы бывают с галогенными лампами, со светодиодными, или комбинированными — с обоими видами. Последняя программируемая техника, имеющая три разных режима работы, из-за большей сложности устройств ломается гораздо чаще. Самые простые электрические схемы могут гарантировать длительную работу без поломок.
Виды неисправностей и их причины
Чтобы успешно произвести ремонт люстры с пультом, нужно сначала изучить виды неисправностей и то, что их спровоцировало.
Наиболее частые поломки
К типичным неприятностям, из-за которых приходится делать ремонт люстры с пультом, относится:
- полное либо частичное отсутствие освещения;
- самопроизвольное отключение светильника;
- кратковременное мигание;
- выход прибора из строя.
Спровоцировать поломку может температура, превысившая отметку 50°, разрыв контакта — или нити, или держателя, его отслоение. Выгорание диодов происходит из-за перенапряжения в сети, перегорания (пробоя) конденсатора. Эти поломки характерны для недорогих плат. Другие потенциальные причины:
- короткое замыкание;
- некорректное подключение к цепи;
- неправильно реализованная схема подключения устройства.
Нередко хозяевам таких светильников приходится сталкиваться с заводскими дефектами: с недостаточно надежными контактами цепи, слабой пайкой шин и проводов, некачественным креплением их в цокольной части ламп.
Поломки и вызывающие их факторы
Так как любая неисправность имеет определенные причины, то связь установить необходимо в первую очередь.
- Нет реакции пульта на прикосновение. Помимо неисправности батареек неприятную ситуацию способны спровоцировать засоренные контакты, нуждающиеся в очистке, плохая работа радиореле из-за низкого качества, постепенной деградации конденсатора. Этот дефект требует замены.
- ПДУ, начинающий работать только со второй или третьей (пятой) попытки, либо реагирующий только вблизи. Эту неисправность могут вызывать некачественные батарейки либо неисправное реле, прерывание шлейфа диодов из-за плохого контакта, его плавления.
- Сбои стационарного выключателя. В этом случае виновато окисление проводов, некорректно подобранная электрическая схема, постоянные скачки напряжения, перегрев. Проблему нередко вызывает сбой в работе трансформатора, плохой выключатель, неправильная эксплуатация.
Отказ от работы лампочек и/или светодиодов — самая «популярная» неожиданность. Эту поломку провоцирует сбой в сети либо выход из строя блока питания, перегорание элементов из-за низкого их качества, перегрева устройства. В любом из этих случаев требуется замена ламп либо проверка блока. При разной интенсивности света приборов в линейке также рекомендуют их полную замену.
Если люстра со светодиодами не включается, возможно, что виновником стало плохое соединение, некачественная проводка в любом месте электрической цепи. Чтобы не столкнуться с такой проблемой, проверку устройства перед покупкой, включая работу пульта ДУ, делают обязательно.
Ремонт люстры с пультом: инструменты
Перед началом «раскурочивания», диагностики и ремонта забастовавшего светильника необходимо приготовить материалы и орудия труда. К ним относятся:
- клещи (пассатижи) с изолированными ручками;
- мультиметр для проверки исправности приборов;
- отвертки: тонкая с плоским жалом и крестообразная;
- паяльник с тонким жалом, припой;
- изолента, провода, лампы и/или светодиоды;
- пинцет для работы с крошечными деталями.
Инструменты для проверки контактов должны иметь защиту, без нее электротехнические работы проводить запрещается.
Основные поломки светильников
Ремонт люстры с пультом требуется, если обнаруживают характерные неисправности для таких приборов:
- вдруг перестает реагировать ПДУ, но с ручным управлением все в порядке;
- отказывается функционировать стационарный выключатель;
- не включаются определенное число ламп либо светодиодов;
- лампочки начинают мигать, люстра сама переключается между режимами;
- светильник беспричинно выключается или совсем не работает.
Наиболее часто встречаются проблемы с пультом дистанционного управления. Первая причина, что приходит в голову, — севшие батарейки. Но это самый простой вариант. Нередко дело в другом «виноватом». Все эти неисправности чаще не появляются одновременно. Обычно ремонт люстры с пультом — это пайка либо замена одного-двух элементов. Как правило (по закону Мерфи), происходит «забастовка» самых важных из них.
Отказывается повиноваться пульт
Нередко ремонт люстры с пультом начинают и заканчивают ПДУ. Чтобы проверить его, рекомендуют взять смартфон, включить в «теле» режим камеры, затем навести на него пульт и понажимать кнопки. Если прибор находится в рабочем состоянии, то на экране появится яркое белое моргание. Если ничего не происходит, то пульт придется ремонтировать. Чтобы определить причину, проверяют:
- батарейки;
- дорожки платы;
- ее контактные площадки.
Сначала открывают отсек с батарейками, вставляют в него новые элементы, либо сначала проверяют напряжение мультиметром. Если значение ниже нормы, то их заменяют новыми аккумуляторами. Когда результата нет, прибор остается в нерабочем состоянии, пульт разбирают, тщательно осматривают дорожки печатной платы, а также все места паек. При обнаружении кольцевых трещин их пропаивают. Контактные площадки очищают.
Если оказывается, что пульт находится в рабочем состоянии, то одним из подозреваемых становится контроллер управления. В этом случае люстру снимают, достают блок контроллера, затем его разбирают и осматривают плату приемника сигнала (RF). Проверяют контакты паек, все конденсаторы. Последние рекомендуют заменить, так как со временем емкость их падает, возникает риск утечки.
Затем проверяют другое слабое звено — контакты возле фотоэлемента. Если обнаруживают потерю, то ее восстанавливают пайкой. Дополнительно проверяют фотоэлемент на наличие трещин. В том случае, когда все неполадки устранены, но приемник все-таки отказывается работать, можно сделать вывод о выходе из строя микросхемы. Варианта есть лишь два — ее замена либо покупка нового приемника.
Неправильная работа ПДУ или выключателя
Если стационарный переключатель работает корректно, а дистанционный пульт сначала включает режимы, но потом люстра перестает на него реагировать, то дело в плате контроллера. В неправильном функционировании виноват выход из строя металлокерамических конденсаторов. Обнаружить их легко: эти мини-приборы напоминают маленькие толстые подушечки, или куски мыла. Они нуждаются в замене.
Схема самого пульта довольно проста: на печатной плате располагаются два транзистора и микросхема-шифратор, кодирующая и передающая команды. Поэтому ломаться там нечему, если ПДУ не падал с большой высоты, или не был «в плавании». Единственная возможная неприятность — небольшое засорение контактов. В этом случае все токопроводящие элементы протирают ватной палочкой, которую смачивают спиртом. Самый худший вариант — отказ реле — причина для приобретения нового устройства.
Если пульт, наоборот, находится в рабочем состоянии, а не реагирует стационарный выключатель, то дело не в трансформаторах и не в контроллере управления. В этом случае причиной является обрыв. Чтобы его найти, сеть обесточивают, все соединения блока контроллера с выключателем прозванивают мультиметром. При нахождении обрыва его устраняют.
Проблема с лампами либо со светодиодами
Контроллер управления является единственным источником проблемы, когда не включаются все осветительные приборы-светодиоды. Если отказываются работать только некоторые из них, то есть два варианта: либо выход из строя самих элементов, либо отказ от работы одного из двух трансформаторов, питающих линейки светодиодов.
Так как они соединены в цепь последовательно, при выходе одного электроприбора из строя другие тоже не смогут работать. В этом случае сгоревший элемент находят и заменяют новым. Если не светятся галогеновые лампы, то ремонт люстры с пультом состоит в проверке трансформаторов, а также самих ламп, соединенных параллельно. Их прозванивают, потом заменяют неисправные элементы.
Когда не загорается вся светодиодная подсветка, в первую очередь проверяют балластный конденсатор. Его подключают к мультиметру. Если напряжение нормальное, то чаще заменяют всю цепь ламп. Если напряжение минимальное или оно полностью отсутствует, то конденсатор меняют на новый прибор. Когда не загораются сразу все галогеновые элементы, возможно, что проблемой стал электронный трансформатор. Его также тестируют, неисправный заменяют.
Люстра не включается никаким способом
Если светильник не заставить работать ни пультом дистанционного управления, ни стационарным выключателем, то, с большой долей вероятности, проблема в выходе из строя блока управления. Это достаточно надежное устройство, однако из-за серьезных перепадов напряжения микросхемы часто выходят из строя, потому что выгорают токопроводящие дорожки на плате.
В этом случае открывают блок управления, плату контроллера рассматривают с помощью увеличительного стекла: на дорожках ищут даже малейшие повреждения и микротрещины. Такой ремонт люстры с пультом тоже не обещает особых трудностей: работа заключается в восстановлении дорожек микросхемы паяльником.
Ремонт люстры: что можно исправить?
Некоторые элементы легко заменить, а контакты заново припаять, но в некоторых случаях требуется более сложная работа.
- Вышел из строя контроллер. Если возникла необходимость в ремонте блока управления, то устройство, представляющее собой приемник и дешифратор, отремонтировать можно. Для этого достаточно мультиметром определить «слабое звено» и исправить неполадку, ориентируясь по схеме. Другая ситуация, если вышла из строя микросхема, где стоит прошивка. Исправить ее смогут только специалисты, имеющие необходимое оборудование, а ремонт обойдется недешево. Резонно переплачивать за него? Нет, так как гораздо проще и дешевле приобрести новую деталь. «Бонусом» станет новый пульт управления, идущий в комплекте с контроллером.
- Неисправен драйвер или электронный трансформатор. Самый дорогой элемент в драйвере — балластный конденсатор, он стоит менее доллара. Другие элементы — диодный мост и резисторы, либо пара выпрямительных диодов. Неисправности можно легко найти с помощью мультиметра, а потом заменить детали. Импульсные блоки питания светодиодных лент и электронные трансформаторы исправить немного сложнее, так как труднее выявить элементы, вышедшие из строя. Часто ими становятся ключевые транзисторы. Но и в этом случае покупка новых деталей не разорит: первые (импульсные) стоят от 3 долларов, вторые — в районе двух.
По большому счету, необходимости в самостоятельном исправлении поломок этих элементов нет. Однако не существует гарантии, что купленный элемент не преподнесет неприятный сюрприз уже в ближайшем будущем. Поэтому решение в любом случае остается за тем, кто занимается ремонтными работами.
Диагностика, ремонт люстры с пультом — операции, которые легко провести самостоятельно, если у мастера есть опыт работы с паяльником, он давно и «близко знаком» с микросхемами. В этом случае устранение неисправностей позволит сохранить значительную сумму денег, которые не понадобятся ни для вызова специалиста, ни для покупки нового осветительного прибора.
Также вы можете сравнить цены на люстры с пультом:
Для проведения подобной работы крайне важно осторожное обращение с оголенными проводами во время их тестирования. Любая небрежность может стать причиной серьезной травмы. О том, как можно сделать ремонт люстры с пультом самостоятельно, расскажет (и продемонстрирует) это видео:
Ремонт светодиодной люстры с пультом

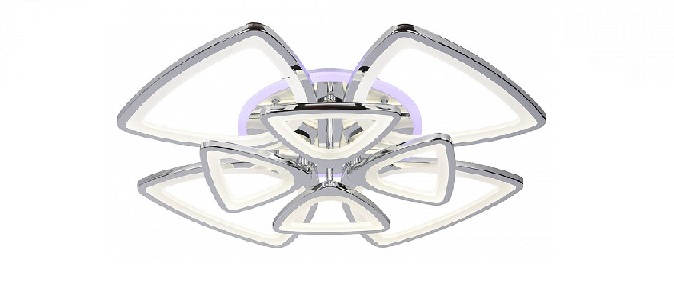

Современная светодиодная люстра с пультом дистанционного управления включается практически так же, как и обыкновенная, только роль выключателя выполняет пульт и контроллер, установленный в люстре. Подключается светодиодная люстра к электропроводке так же, как и классическая.
В люстре больше электроники и поэтому она чаще выходит из строя, чем классическая многорожковая люстра. Но, несмотря на это, практически любой домашний мастер может отремонтировать светодиодную люстру, если разберется в принципе ее работы.
Схемы люстр и светильников с дистанционным управлением
В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.
Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.
В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.
Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.
При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.
Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.
Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.
На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.
В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.
Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.
Неисправности и ремонт люстры с пультом ДУ
Свел в таблицу наиболее часто встречающиеся поломки люстр с пультом дистанционного управления. Многие из них, можно устранить самостоятельно без приборов.
Все возможные случаи нарушения работы люстры перечислить невозможно, так как неисправность может находиться сразу в нескольких местах, да и конструкций люстр бесконечное множество. Но принцип работы у всех одинаковый.
Неисправности пульта ДУ
В люстре с дистанционным управлением переключение режимов работы осуществляется с помощью пульта. На фотографии показан трехканальный пульт управления фирмы VELANTE.
Кнопкой ON включаются все лампочки, OFF – выключаются. Остальными кнопками можно включать и выключать отдельно каждую из трех групп источников света. В дополнение цвет свечения светодиодных цепочек можно изменять, с синего на красный цвет кнопками, и включить автоматический режим перелива цветов.
Если люстра не включается пультом, то в первую очередь надо убедиться, что включен настенный выключатель, и затем проверить батарейку. На тыльной стороне пульта есть крышка, закрывающая ба
Переделка китайской люстры с пультом ДУ.
Доработка китайской люстры
В настоящее время стали довольно популярны китайские люстры с пультом ДУ. Но, к сожалению, их надёжность оставляет желать лучшего.
Здесь я покажу на реальном примере, как можно доработать такую люстру. Сделать её более долговечной, надёжной и безопасной.
Данный материал будет полезен всем тем, кто дружит с электроникой. Здесь нет пошаговых инструкций, но в то же время показан наглядный пример того, как можно улучшить уже имеющуюся люстру. Умение паять и разбираться в схемах очень приветствуется, так как даже такой, казалось бы, простой материал оказалось трудно объяснить простым языком. Итак, начнём.
Принесли на ремонт китайскую люстру Sneha 85653/9+45A. «Sneha» созвучно с одним похабным словом, но, если к этому изделию приложить прямые руки, то получится «конфетка».
Владелец обнаружил оплавление корпуса одного из электронных блоков люстры и поэтому решил снять её из-за боязни возгорания. Просили сделать что-нибудь, чтобы люстру можно было эксплуатировать без опаски.
В процессе диагностики выяснилось, что люстра некорректно реагирует на команды с пульта. О том, как устранить эту неисправность, я уже подробно рассказывал тут.
После того, как беспроводной переключатель (Wireless Switch Y-7E) был починен, люстра стала работать исправно. Казалось бы, полдела сделано. Осталось решить проблему с LED Transformer’ом, который очень сильно грелся, и люстру можно отдавать. Но, что-то подсказывало, что это лёгкое и недолговечное решение.
Была поставлена задача доработать люстру, а, именно, полностью избавиться от источников питания на балластном конденсаторе, которые используются для питания беспроводного переключателя Y-7E и светодиодного светильника.
Для наглядности начеркал простенькую структурную схему, на которой показаны основные блоки и узлы люстры с ПДУ. Красными крестиками отметил те блоки, от которых в процессе переделки необходимо избавится или заменить.
Так как подписи к блокам делал на английском (так короче), то кратко расскажу о каждом:
Wireless switch — Беспроводной переключатель. В нашем случае это модель Y-7E с тремя каналами управления (3 way).
Электромагнитные реле (Relay), которые и включают нагрузку легко обнаружить внутри корпуса этого блока. RF — это радиоприёмная часть, которая принимает посылки от ПДУ. На печатной плате Wireless switch этот блок выполнен отдельно и выглядит так.
Decoder — это микросхема дешифратор HS153SPJ. Она декодирует посылки с пульта ДУ и включает/выключает соответствующее реле.
Power Supply — это источник питания. В данном случае он собран по схеме источника питания с гасящим (балластным) конденсатором. Это самая ненадёжная часть всей схемы, которая является причиной некорректной работы люстры спустя 1,5 — 2 года эксплуатации. Об этом мы ещё поговорим.
LED Transformer. Такое название ему, по-видимому, придумали для краткости. Могут обзывать и LED Driver, хотя этот блок состоит из обычного выпрямительного диодного моста и балластного конденсатора, который «гасит» излишки сетевого напряжения 220V, понижая его до нужного уровня. Тоже является ненадёжной частью схемы. Из-за такого схемотехнического решения светодиоды в люстре выходят из строя очень быстро.
Вот схема этого блока. Сведена с печатной платы вручную.
А вот и начинка. Не трудно заметить, что резистор (показан стрелкой) очень сильно греется.
Данный резистор, служит для ограничения тока через светодиоды. Именно из-за него и оплавился пластиковый корпус LED Transformer’а. Обратите на надпись «LED Driver» на корпусе. Как уже говорил, драйвером здесь и не «пахнет». Вместо него применена простейшая схема и минимум деталей.
Чтобы оплавить такой пластик нужна температура градусов 100~1500С, а то и больше. Становится страшно, когда такое чудо техники висит под потолком!
Чтобы избавится от этого блока, я решил заменить его обычным блоком питания с понижающим трансформатором. Об этом я ещё расскажу.
LED Lamp. Эту часть люстры я называю светодиодный светильник, хотя это просто несколько десятков светодиодов, которые соединены по определённой схеме.
В той люстре, которая оказалась в моих руках, светильник состоял из 45 светодиодов. Но, к моему удивлению, они не были соединены последовательно, как это обычно делается в китайских люстрах. На каждый из 9 плафонов люстры приходилось по 5 светодиодов, включенных последовательно.
Затем эти 9 веток соединялись параллельно и подключались к LED Transformer’у. Вот схема соединений для тех, кто в них сечёт.
Как уже упомянул, светодиодный светильник во многих люстрах собирается по другой схеме.
Все светодиоды в ней соединены последовательно, друг за другом. Их количество может достигать 50-ти и более штук. Благодаря этому, в LED Transformer’е для ограничения тока устанавливается резистор меньшего сопротивления, а ток, который протекает через него, не превышает 20~30 mA. Из-за этого на ограничительном резисторе выделяется небольшая мощность, которая не приводит к его чрезмерному нагреву.
В данной же люстре светодиоды включены параллельно по 5 штук на каждую ветку. Через каждую ветку протекает ток в 20~30 mA. А так как при параллельном включении ток разделяется, то суммарный ток, потребляемый всеми светодиодами светильника, уже составляет 180~270 mA. Кроме того, резистор гасит куда большее напряжение, так как при такой схеме соединений, напряжение питания светодиодного светильника составляет 15…16V. При последовательном соединении большая часть сетевого напряжения «падает» на светодиодах, так как их количество велико, и все они включены последовательно.
Судя по всему, такая реализация соединения светодиодов и привела к сильному нагреву резистора в LED Transformer’е и его корпус начал оплавляться.
Electronic Converter — Электронный трансформатор. Служит для питания галогенных ламп. Как видим по схеме их здесь два. Один блок мощностью 105 Вт питает 5 параллельно включенных галогеновых ламп G4 на 12V и мощностью 20 Вт каждая. Другой блок на 80 Вт служит для питания 4 галогеновых ламп G4.
Электронные трансформаторы и галогенные лампы я называю галогенным светильником. Эту часть люстры я трогать не буду, так как она исправно работает.
Подбираем блок питания.
Для питания беспроводного переключателя подойдёт блок питания с выходным напряжением 12~13V и максимальным током нагрузки 0,1~0,15A. На самом деле ток потребления приёмного блока составляет около 0,1A (я намерил 93,3 mA), и это только в том случае, если все 3 реле включены. Каждое из электромагнитных реле потребляет ток около 27~30 mA.
Когда все реле выключены, то беспроводной переключатель потребляет смешные 11,2 mA.
В качестве блока питания лучше всего применить малогабаритный AC/DC-адаптер питания (Power Adapter) от какого-нибудь прибора. Для этих целей я взял блок питания, который ранее использовался в зарядном устройстве для шуруповёрта. Вот такой.
На любом блоке питания обычно указаны его характеристики. Нас в первую очередь интересует строчка OUTPUT («Выход»). Здесь указаны параметры выходного напряжения.
Как видим, выходное напряжение 15V. Буквы «dc«, указанные рядом, означают постоянное напряжение, т.е. на выходе блока выпрямленное постоянное напряжение. Что нам и нужно. Максимальный ток нагрузки составляет 400 mA (0,4A). Сам блок питания компактный, но собран из классического трансформатора, что ясно по его весу. Импульсные блоки питания, которые сейчас встречаются уже чаще, чем трансформаторные, на вес гораздо легче, а выходной ток, как правило, составляет 1~2 ампера.
Почему я выбрал этот блок?
Во-первых, он довольно компактный. При работе практически не нагревается. Имеет герметичный корпус. Всё это даёт возможность встроить его в люстру и без опаски разместить под потолком, не боясь его чрезмерного нагрева.
Вначале я планировал использовать его для питания только беспроводного переключателя Y-7E, но потом решил, что неплохо было бы его приспособить и для питания светодиодного светильника. В таком случае отпадает необходимость в ещё одном источнике питания для светодиодов, а от LED Transformer’а, который сильно грелся можно вообще избавиться.
Так как максимальный ток нагрузки для этого блока питания составляет 0,4А, то он легко справится с питанием беспроводного переключателя (100mA max) и светодиодного светильника (280 mA).
Доработка беспроводного переключателя Y-7E. Удаляем лишнее.
Перед тем, как подключать блок питания к беспроводному переключателю, необходимо избавиться от элементов источника питания с гасящим конденсатором на его печатной плате. Так как мы собираемся питать беспроводной переключатель от отдельного блока питания, то эти элементы будут не нужны.
Чтобы было более наглядно, приведу схему рядового беспроводного переключателя (картинка кликабельна).
Сначала беспроводной переключатель необходимо разобрать и извлечь печатную плату из корпуса. Затем нужно демонтировать диоды VD1 — VD4 (1N4007). Это элементы диодного моста. Далее выпаиваем стабилитроны VD5, VD6. Также не помешает выпаять резистор R1 и «балластный» конденсатор C2.
Дроссель L1 и конденсатор C1 в моём блоке вообще отсутствовал. Это элементы фильтра. Видимо, сэкономили. Если вы обнаружите их на плате, то их можно выпаять, может ещё пригодятся.
Также, если есть желание, то можно убрать такие детали, как конденсаторы C3, C4, C5, C6 (на печатной плате отмечены, как C1, C2, C3, C4), а также резисторы R5, R6.
Демонтировать их я не стал, так как они смонтированы поверхностным SMD монтажом, не занимают много места, и не влияют на работу схемы после переделки.
Теперь, подать напряжение питания на беспроводной переключатель можно от любого подходящего источника питания, подсоединив его выход к печатной плате Wireless switch’а.
Для этого плюсовой провод припаиваем к точке «А+» или «А1+«, а минусовой к точке «B-» или «B1-«. Я, например, запаял провода источника питания 12V в отверстия, куда были впаяны диоды выпрямительного моста (точки A+ и B-).
Так как мой блок питания выдавал 15V, то для питания светодиодов (LED Lamp) напряжение в 15V идеально подходило. Напомню, что они включены последовательно по 5 штук (5 x 3V = 15V). Но для питания беспроводного переключателя требовалось напряжение в 12…13V.
Тогда я решил применить интегральный стабилизатор на LM78L12 в корпусе TO-92, чтобы понизить напряжение с блока питания и заодно стабилизировать его. Но, когда я собрал на макетной плате тестовую схему, то меня ожидало два сюрприза.
Первый заключался в том, что напряжение на входе стабилизатора LM78L12 оказалось не 15V, а 24! Сначала меня это озадачило. Сама конструкция работала исправно. На беспроводной переключатель приходили нужные 12V. Но при этом очень сильно грелся интегральный стабилизатор LM78L12. Стало понятно, что надо ставить что-то посерьёзнее.
Откуда взялись 24V на входе? Как оказалось, тот блок, который я взял от зарядного устройства шуруповёрта оказался собран по упрощённой схеме. В нём не было сглаживающего пульсации электролитического конденсатора! Да и зачем он нужен, ведь ранее он использовался в паре с простеньким зарядным устройством.
Так как блок питания неразборный, то я не знал, что в нём нет конденсатора.
Когда я собирал тестовую схему на макетке, то согласно даташиту, установил на вход стабилизатора электролитический конденсатор небольшой ёмкости. В результате, выпрямленное пульсирующее напряжение заряжало вдруг появившийся конденсатор до уровня 22…24V. Если помножить 15V на √2(~1,414213…), то получим чуть более 21V. Так как выходное напряжение блока питания не стабилизировано (15…17V), то на конденсаторе напряжение достигало уже 24V без нагрузки!
О том, что на конденсаторе после выпрямителя выделяется пиковое напряжение, я уже подробно рассказывал на странице про блок питания на базе готового DC/DC-преобразователя.
Так как напряжение на входе LM78L12 было уже 24V, то стабилизатор очень сильно грелся. Для тех, кто не в курсе, скажу, что чем большее напряжение гасится на стабилизаторе (в моём случае это 12V), тем большая мощность выделяется на нём самом. Он сильнее греется.
Если помножить потребляемый ток беспроводного переключателя, который в максимуме составляет около 0,1А на 12V, которое «падает» на стабилизаторе LM78L12, то мы получим мощность в 1,2 Вт. Она выделяется в виде тепла.
Чтобы отвести эту мощность со стабилизатора (охладить его) требуется радиатор. Тогда вместо миниатюрного LM78L12ACZ в корпусе TO-92 я взял версию KA7812 в корпусе ТО-220 с фланцем и прикрепил к нему небольшой радиатор. Посчитал, что этого будет достаточно. Получилась вот такая штука. Даже в корпусе идеально убиралась.
Но, как оказалось, все мои старания оказались тщетны
. Даже с радиатором стабилизатор очень сильно грелся. Для сведения, если палец жжёт, что аж держать нельзя, то температура явно больше 50~600С. При 60~700С уже можно получить ожог, начинается денатурация белка.
Да, можно прикрутить радиатор побольше, но вот как это потом втиснуть в маленький корпус, а затем ещё поместить в то небольшое пространство между люстрой и потолком? Поэтому, решил отказаться от идеи со стабилизатором
.
На помощь пришёл регулируемый DC/DC преобразователь на микросхеме LM2596S. Это так называемый Step Down преобразователь, т. е. понижающий.
В своё время купил таких на Али с индикатором и без. Вот и пригодился. Нагрузка в 0,1А для него смешная, он не нагревается. Сам модуль маленький и его легко втиснуть в небольшой по размерам корпус. Идеально втиснулся в контейнер от фотоплёнки старых фотоаппаратов.
Подключаем DC/DC-модуль к плате Wireless switch. Не забываем, что после сборки всё должно быть в корпусе.
Доработка светодиодного светильника. Установка ограничительных резисторов.
Так как выходное напряжение блока питания составляет 21…24V, а для светодиодной части люстры достаточно 15V, то для каждой ветки из 5 светодиодов пришлось установить ограничительный резистор. Рассчитать сопротивление резистора для светодиодов можно с помощью вот этого онлайн-калькулятора.
Вообще, наличие токоограничительного резистора в цепи со светодиодами хорошо влияет на их надёжность. Благодаря резистору через светодиоды протекает ток в 15…25 mA, что является для них оптимальным. Если глянуть даташит на большинство белых 3-ёх вольтовых светодиодов, то номинальный ток для них составляет 30 mA.
Перед тем, как окончательно монтировать резисторы, я собрал тестовую схему на макетке и измерил ток через светодиоды. Устанавливал разные резисторы с сопротивлением 300, 470 и 510 Ом.
В итоге остановился на номинале в 510 Ом, так как этих резисторов у меня как раз хватило на 9 веток. Мощность рассеивания резисторов должна быть от 0,25 Вт и выше. Я установил на 0,5 Вт. При этом на светодиодах «падало» напряжение в 3…3,1V, а ток через них составлял всего 10 mA. При длительном включении светодиоды оставались холодными.
Такой режим обеспечит длительную работу светодиодного светильника, даже если будут кратковременные скачки напряжения в электросети. Блок питания то у нас, всё-таки, нестабилизированный.
В процессе этого небольшого эксперимента убедился в том, о чём давно слышал. Через некоторое время после включения, ток через светодиоды немного увеличивается где-то на 5 mA. Светодиоды как бы разогреваются и сопротивление их немного падает. Это и приводит к росту тока через них.
Перед тем, как подключать светодиодную часть к беспроводному переключателю, на его печатной плате необходимо провести кое-какие изменения.
Первое, это электрически отсоединить выводы контактной группы того реле, которое будет включать светодиодную часть. Это можно сделать, просто перерезав печатную дорожку, которая соединяет выводы от контактов всех реле. Это общий провод 220V.
Здесь главное не допустить ошибки, так как два реле коммутируют сетевое напряжение 220V (на электронные трансформаторы галогенок), а светодиодный светильник запитывается напрямую от блока питания постоянным напряжением в 24V. Если допустить оплошность, то на светодиодную часть можно по ошибке подать сетевое напряжение в 220V!
Немного пояснений о перемычке, которая обозначена на фото. Чтобы не тянуть плюсовой провод, с которого запитывается светодиодная часть, на реле я кинул перемычку с общего провода, минуса.
Блок питания, DC/DC-модуль и беспроводной переключатель имеют общий минусовой провод. Поэтому, минус питания, который идёт на светодиодный светильник, я решил пустить через реле, а плюс 24V с блока подключить напрямую. Так я избавился от лишнего провода, который пришлось бы тянуть внутрь беспроводного переключателя и подпаиваться к выводам реле.
На работу светильника это никак не сказывается, просто цепь разрывается по минусовому проводу питания, а не по плюсу.
Отмечу, что далее на схеме этот момент не показан. Там через реле в переключателе проходит плюсовой провод 24V.
Вот схема соединений, чтобы было более наглядно, что должно получиться. Синим цветом обозначены цепи под сетевым напряжением 220V. Как видим по схеме, это напряжение подаётся через реле на галоненные светильники.
DC/DC Converter — это наш модуль DC/DC Step Down преобразователя. На вход подаём 24V от сетевого блока питания (AC/DC Adapter). С выхода DC/DC-модуля 12V подаём на беспроводной переключатель (Wireless switch).
На схеме я также указал электролитический конденсатор С1 ёмкостью 2200 мкФ и на рабочее напряжение 35V. Он нужен для того, чтобы при включении галогенных ламп светодиодный светильник не моргал.
Дело в том, что при включении электромагнитных реле, ток потребления беспроводного переключателя возрастает. При этом напряжение на выходе блока питания (AD/DC Adapter) скачкообразно проседает с 22…23V до 20…21V. Это происходит из-за того, что блок питания у нас нестабилизированный, и с ростом нагрузки напряжение на его выходе проседает.
Скачок напряжения приводит к тому, что светодиоды в светильнике в момент включения других реле (например, каналов B или С) кратковременно моргают.
Чтобы избавится от этого эффекта, я и добавил конденсатор на выход блока питания. Сам конденсатор удалось запихнуть в тот же корпус, что и DC/DC-модуль.
Припаял его ко входу данного модуля. После такой доработки моргание исчезло.
Фото проверки люстры перед окончательной сборкой.
Проверяем все режимы.
Упс. Одна галогенка не светит. Придётся заменить.
Закончив тестирование люстры после переделки можно окончательно изолировать все электрические соединения.
Ограничительные резисторы в светодиодном светильнике я обжал термоусадочной трубкой, отрезки которой я заранее надел на провода ещё до соединения резисторов и проводов от светодиодов.
Соединительные провода, которые подключаются к электросети 220V, напаял на контактные штыри сетевой вилки блока питания. Сюда же припаял другие провода, которые идут на реле беспроводного переключателя. Затем всё это обжал термоусадкой в два слоя. На выводы сетевых проводов, которыми люстра подключается к электросети, установил соединительную колодку.
В процессе доработки люстры не забывайте о правилах электробезопасности!
Подключать китайскую люстру с пультом ДУ к электропроводке лучше через обычный сетевой выключатель. При необходимости, её можно полностью обесточить. Это может понадобиться, когда отлучаетесь из дома на несколько дней, а также даёт возможность выключить электронику люстры во время летней грозы.
Главная » Мастерская » Текущая страница
Также Вам будет интересно узнать:
Люстра не включается с пульта ДУ. Что делать?
Ремонтируем беспроводной переключатель (Wireless switch)
Многие владельцы китайских люстр с пультом ДУ сталкиваются с тем, что спустя год-два их люстра начинает плохо реагировать на команды с ПДУ. Как правило, неисправность проявляется следующим образом:
Включается, если пульт поднести близко.
Плохо реагирует на команды с пульта ДУ.
Самопроизвольно выключается.
Не реагирует на выключение каналов A, B, C по отдельности. Выключаются только все режимы кнопкой D.
На странице про устройство и ремонт люстры с пультом управления я уже рассказывал об этой неисправности. О её причине я узнал из комментария одного из посетителей сайта. Спустя какое-то время я столкнулся с данной неисправностью лично.
Причина плохой реакции люстры на команды связана вовсе не с пультом дистанционного управления (ПДУ), а вот с этой коробкой с надписью «Wireless switch». Это беспроводной переключатель (радиопереключатель). Именно он отвечает за приём и исполнение команд. В моём случае данный блок имеет маркировку Y-7E. Это трёхканальный вариант.
Как оказалось, причина поломки кроется в металлоплёночном конденсаторе, который является частью источника питания на балластном конденсаторе. На фото он обозначен красной стрелкой.
Его ёмкость обычно составляет 1~1,5 микрофарады (мкФ). Рабочее напряжение от 250V.
Такая схема с использованием конденсатора, который гасит излишки напряжения, активно применяется в китайских люстрах. Такая же схема задействована и для питания светодиодной части, если таковая имеется.
Использование простых схемотехнических решений и применение низкокачественных комплектующих приводит к тому, что люстра довольно быстро приходит в негодность.
Проблема в том, что спустя 1-1,5 года этот конденсатор теряет свою ёмкость. При этом напряжение питания беспроводного переключателя с положенных 12~13 вольт падает до уровня в 6~7 вольт. В этом я убедился лично, когда сделал замеры мультиметром.
Пониженное напряжение приводит к тому, что электромагнитные реле либо просто не работают, либо начинают дико «глючить». Катушка реле просто не может притянуть якорь, который удерживает контакты в замкнутом состоянии.
Кроме того, заниженное и нестабильное напряжение питания приводит к некорректной работе микросхемы дешифратора команд (HS153SPJ). Микросхема-дешифратор HS153SPJ питается напряжением +5V от интегрального стабилизатора LM78L05.
При этом один режим люстры, например, А может включиться штатно, но вот другой, B или C уже не включается. Либо люстра просто не выключается, повторные нажатия на кнопки выбранного режима (A, B, C) ни к чему не приводят, хотя индикация на пульте ДУ есть.
Перед нами фото проверки балластного конденсатора CBB21 145K250V универсальным тестером LCR T4. Как видим, вместо положенной ёмкости в 1,4 мкФ (145K расшифровывается как 1400000 pF = 1400 nF), он имеет ёмкость всего 0,3924 мкФ (392,4 нФ (nF)). Более чем в 3,5 раза меньше, чем указано на его корпусе. Конденсатор неисправен.
В большинстве случаев устранить некорректную работу приёмного блока удаётся заменой этого конденсатора. Я, например, вместо неисправного установил конденсатор К73-17 ёмкостью 1 мкФ. (1µ0) и на рабочее напряжение в 250 вольт. Такой у меня оказался в наличии.
Также можно установить импортный металлоплёночный конденсатор с номинальной ёмкостью от 1 до 1,5 микрофарад и рабочим напряжением от 250V. Сейчас найти такой не проблема, особенно, если проживаете в большом городе. Подойдёт и б/у конденсатор из неисправной радиоаппаратуры, но перед установкой его обязательно нужно проверить.
Если есть возможность, то лучше установить конденсатор с большим рабочим напряжением, например, на 400 или 630V.
Про маркировку конденсаторов постоянной ёмкости можно почитать тут. Это поможет, если захотите подобрать конденсатор самостоятельно.
После замены конденсатора беспроводной переключатель необходимо проверить. Подключать нагрузку (трансформаторы, лампы) не обязательно. Если переключатель работает исправно, то вы услышите уверенные щелчки электромагнитных реле при нажатии на кнопки ПДУ.
Обращаю внимание на то, что беспроводной переключатель собран по примитивной схеме и не имеет гальванической развязки от электросети 220V. Поэтому, когда он включен, необходимо избегать касания токоведущих частей схемы.
Проводить любые восстановительные работы необходимо после полного отключения беспроводного переключателя от электросети!
То, что ваша люстра вдруг перестала включаться не самое страшное. Куда страшнее чрезмерный нагрев некоторых элементов, который может привести к печальным последствиям. А уж когда всё это «добро» висит под потолком, то вопрос пожаробезопасности встаёт как никогда остро.
Так как схемотехнические решения, применяемые в китайских люстрах с ПДУ, оставляют желать лучшего, то я решил усовершенствовать люстру.
О том, как доработать китайскую люстру с ПДУ, сделать её более долговечной и безопасной читайте здесь.
Главная » Мастерская » Текущая страница
Также Вам будет интересно узнать:
Как настроить пульт от светодиодной люстры?
В последнее время все большей популярности приобретают светодиодные люстры с пультом управления (ПДУ). Благодаря возможности дистанционного контроля они просты и удобны в эксплуатации. Давайте разберемся, как настроить пульт от люстры и сложно ли это сделать.
Преимущества LED-светильников с ПДУ
Сегодня светодиодные потолочные люстры с пультом управления как никогда в моде. Их можно встретить в домах, офисах, кафе, гостиничных номерах, банкетных залах и прочих учреждениях.
Плюсы подобных осветительных приборов:
- удобство – регулировать уровень освещения можно из любой части помещения;
- энергоэффективность – встроенные светодиоды экономно расходуют электроэнергию;
- разнообразие режимов – с помощью освещения в помещении можно создать нужную атмосферу;
- долговечность – прибор прослужит многие годы;
- доступная цена – особенно относится к китайским люстрам.
Программирование пульта от люстры
Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.
Настройка пульта
Чтобы привязать ПДУ к люстре, выполните следующие действия:
- выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
- направьте ПДУ на люстру;
- нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
- после этого отпустите кнопку СН1.
Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.
С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.
Один ПДУ для нескольких светильников
Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.
Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.
При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.
Управление через смартфон
Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.
Синхронизировать умный девайс с потолочным светильником можно с помощью:
- инфракрасного канала;
- Wi-Fi;
- Bluetooth.
Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.
Где купить LED-люстры с пультом оптом?
В любом магазине осветительных приборов диодные светильники с ПДУ занимают значительную часть. Чтобы продавать действительно качественный товар и удовлетворять потребности любого клиента, важно выбрать надежного поставщика.
Компания Профит Лайт осуществляем оптовые поставки качественных китайских светодиодных люстр в Россию на выгодных условиях. У нас вы найдете широчайший ассортимент потолочных и настенных светильников, в том числе с пультами управления. Также вы можете отдельно заказать ПДУ и другие комплектующие для люстр.
Мы предлагаем осветительные приборы высокого качества по отличной цене. Заказывая у нас, вы получите товар с гарантий и бесплатную доставку в любой город РФ.
видео, схема, фото — Asutpp
Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.
В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.
А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.
Пошаговая инструкция по установке люстры с одной лампой
Шаг 1: Нанесение разметки.
Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.
Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.
Шаг 2: Установка потолочной балки.
В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.
Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.
Шаг 3: Установка распределительной коробки.
От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.
Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.
Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.
Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.
Шаг 4: Установить монтажную скобу.
Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.
Фото: монтажная скоба и клеммное соединение люстрыПосле разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.
Шаг 5: Подключение проводов и крепление люстры.
Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.
Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.
Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.
После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.
Как подключать люстру с двумя или тремя лампами
Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.
Видео: Как самому правильно подключить люстру
Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.
Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.
Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.
Как подключать люстру с 5 лампами
Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.
Люстра на 5 лампКак подключать выключатель для люстры
Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.
Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.
Схема подключения двухклавишного выключателяЕсли же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.
Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.
Как подключить люструЛюстра с вентилятором
Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.
Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.
Схема потолочного вентилятораДля более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.
При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.
Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.
Люстра со светодиодами
В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.
Люстра со светодиодамиПодключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.
При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.
Люстра — Wikipédia, a enciclopédia livre
| «Люстра» | |||||||
|---|---|---|---|---|---|---|---|
 | |||||||
| Single de Sia do álbum 1000 Forms of Fear | |||||||
| Lançamento | 17 марта 2014 (2014-03-17) | ||||||
| Формат (а) | Descarga digital | ||||||
| Género (s) | Поп | ||||||
| Duração | 3:36 | ||||||
| Редактор (а) | Головоломка с обезьяной, RCA | ||||||
| Composição | Sia Furler, Джесси Шаткин | ||||||
| Produção | Грег Курстин, Шаткин | ||||||
| Cronologia de одиночных игр de Sia | |||||||
| |||||||
« Люстра » é uma canção da cantora australiana Sia Furler, gravada para o seu sexto álbum de estúdio 1000 Forms of Fear .Foi composta pela própria intérprete em concunto com Jesse Shatkin, que com o auxílio de Greg Kurstin, também tratou da sua produção. После прослушивания 17 марта 2014 года на Monkey Puzzle Records и RCA Records, с первого раза сингл на дискотеке. Сделано так, чтобы вы знали больше о новостях американского музыкального искусства 2014 года Billboard . [1]
Índice
- 1 Faixas e formatos
- 2 Desempenho nas tabelas musicais
- 2.1 Posições
- 2.2 Сертификаты
- 3 Histórico de lançamento
- 4 ссылки
| Descarga digital [2] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| № | Название | Duração | ||||||||
| 1. | «Люстра» | 3:36 | ||||||||
Posições [редактор | editar código-fonte]
| Табела мюзикл (2014) | Melhor posição |
|---|---|
 Alemanha — Media Control AG [3] | 10 |
 Austrália — ARIA Singles Chart [4] | 2 |
 Австрия — Ö3 Австрия Верх 40 [5] | 2 |
| Bélgica — Ultratop 50 (Flandres) [6] | 8 |
| Bélgica — Ultratop 50 (Valónia) [7] | 2 |
| Canadá — Канадское горячее 100 [8] | 10 |
 Dinamarca — Tracklisten [9] | 6 |
 Escócia — Шотландский рейтинг одиночных игр [10] | 4 |
 Estados Unidos — Billboard Hot 100 [11] | 8 |
| Estados Unidos — Billboard Pops Songs [12] | 13 |
| Estados Unidos — Billboard Dance / Club Play Songs [13] | 1 |
 Finlândia — Suomen virallinen lista [14] | 5 |
 França — SNEP [15] | 1 |
 Grécia — (Рекламный щит) [16] | 1 |
 Irlanda — IRMA [17] | 22 |
 Израиль — Медиа Лес [18] | 1 |
 Люксембург — Люксембург Цифровые песни [19] | 7 |
 Noruega — VG-lista [20] | 4 |
 Новая Зеландия — Новая Зеландия, топ 40 одиночных игр [21] | 3 |
 Países Baixos — Mega Single Top 100 [22] | 27 |
 Португалия — Португалия Цифровые композиции [23] | 2 |
 Reino Unido — UK Singles Chart [24] | 6 |
 Suíça — Schweizer Hitparade [25] | 2 |
| Suíça (Romandie) [26] | 1 |
Сертификаты [редакторы | editar código-fonte]
| Паис | Проведор | Certificação |
|---|---|---|
| Austrália | ARIA |  Ouro [27] |
 Италия | FIMI |  5 × Platina [28] |
| Nova Zelândia | RMNZ | Ouro [29] |
Бразилия [2]
Портал музыки
