Содержание

Как правильно заряжать и технические характеристики

Аккумуляторная батарея автомобиля постоянно заряжается о время работы двигателя, однако не во всех случаях ей удается полностью восстановить заряд. В зимнее время используется множество дополнительных электроприборов и если водитель ездит на не большие расстояния, то рано или поздно АКБ сядет. К тому же на холоде снижается показатель емкости. Поэтому важно иметь хорошее ЗУ, например Кедр Авто 5.

Обзор устройства

Зарядное устройство Кедр Авто 5 выполнено в пластмассовом корпусе. На лицевой панели в левой части расположен амперметр, который индицирует текущее значение зарядного тока. В правой части находятся две кнопки режимов работы – «Автомат» и «Цикл». Над кнопками можно увидеть два светодиодных индикатора, которые во время работы показывают, какой из режимов включен.

На задней панели находятся шнур питания и два шнура с зажимами для подключения заряжаемой АКБ. В корпусе устройства предусмотрены отверстия для свободной циркуляции воздуха. Это необходимо для исключения перегрева элементов схемы.

Технические характеристики устройства Кедр Авто 5

ЗУ обладает впечатляющим диапазоном допустимого напряжения питания. Это говорит о том, что в процессе зарядки аккумулятора, контроль за состоянием можно свести к минимуму.

ХарактеристикаЗначение
Напряжение170-240 Вольт
Максимальный зарядный ток5 Ампер
Напряжение заряда15 Вольт
Алгоритм зарядаПлавное уменьшение тока
Потребляемая мощностьдо 100 ватт
Номинальное напряжение АКБ12 Вольт
Походит для зарядки аккумуляторовТолько WET
Емкость заряжаемого аккумулятораот 14 до 190 А/ч
АмперметрСтрелочный
Размеры185x130x90 мм
Вес600 грамм

Важно! Хоть производитель и заявляет, что можно заряжать аккумуляторы с емкость до 190 А/ч, но это займет очень много времени.

Оптимальным вариантом будут АКБ с емкость до 55А/ч.

Особенности устройства и для каких АКБ предназначен

Исходя из максимального тока зарядки, данное устройство можно применять для обслуживания аккумуляторных батарей с емкостью до 55 А/ч. Но, как показывает практика, заряд малым током продолжительное время положительно сказывается на сроке службы аккумуляторов. Поэтому Кедр Авто 5 можно использовать для зарядки аккумуляторов с емкостью до 100 А/ч.

Процесс заряда в автоматическом режиме протекает следующим образом:

  • При подключении АКБ к выходным клеммам устройства, на него подается максимальный ток — 5А;
  • В процессе заряда напряжение батареи повышается, а ток снижается, что можно видеть по показания амперметра;
  • После окончания заряда ток снижается до минимального значения и устанавливается режим «дозаряд», в результате которого аккумулятор заряжается малым током. «Дозаряд» позволяет максимально зарядить аккумулятор, что недостижимо для устройств с автоматическим отключением.

В режиме «Цикл» периоды заряда чередуются с разрядом малым током. Соотношение времени заряд/разряд – 45/15сек.

В устройстве предусмотрена защита от переполюсовки и подключения полностью разряженной батареи. В таких случаях выходной ток полностью отсутствует.

Как заряжать АКБ

Для зарядки аккумулятора следует подключить его к клеммам с соблюдением полярности. После включения устройства в электрическую розетку нужно выбрать режим работы, нажав соответствующую кнопку. Над кнопкой должен загореться индикатор.

Показания амперметра в начальном периоде времени должны быть в пределах 5 А. При отсутствии показаний амперметра нужно еще раз проверить правильность подключения аккумулятора и проверить напряжение на его клеммах.

Внимание! При напряжении менее 10 В на клеммах АКБ, встроенная защита ЗУ не даст ему включиться.

Для проведения десульфатации используется режим «Цикл». Дополнительно необходимо подключить нагрузку к клеммам параллельно аккумулятору. Величина нагрузки – 0.5 – 1А. Можно использовать автомобильную лампочку 12 В 6-12Вт.

Принципиальная электрическая схема

Скачать официальную инструкцию PDF

Инструкцию по эксплуатации зарядного устройства Кедр Авто 5 можно скачать ЗДЕСЬ.

У Вас имеется зарядное устройство Кедр Авто 5? Тогда расскажите в комментариях какой и о своих впечатлениях о нем, это очень поможет остальным автолюбителям и сделает материал более полным и точным.

Отзывы

Антон, 20 лет
Недавно приобрел на рынке ЗУ Кедр Авто 5. Устроила простота работы с зарядкой, полная автоматизация.

Игорь, 30 лет
Что мне не понравилось в Кедр 5, так это то, что его нельзя использовать как источник питания. Да и проблема с зарядом глубоко посаженных АКБ. Впрочем, если не допускать сильного разряда и не лениться заглядывать в авто, то Кедр вполне себя оправдывает.

Александр, 28 лет
Вместо сломавшегося ЗУ с ручной регулировкой купил себе «Автомат» Кедр Авто 5. Поначалу было непривычно, что регулировки не нужны, но потом привык. Только странно, что производители не озаботились установкой предохранителей. Ситуации бывают разные.

Схема зарядного устройства кедр авто 10а

Здесь, скорее, не ремонт, а свап. Зарядное отказалось заряжать АКБ. Пролежав неделю под столом, оно попало под мой паяльник. Я не мастер. Не шарю в электронике. Но… Много ума не надо, чтобы с помощью вольтметра понять, что с трансформатора напряжение всё же есть. При разных способах подключение переменное напряжение было 12.4 и 25 примерно. Подключился к 12 вольтам. Ток переменный. Валяются у меня разобранные блоки питания от ПК. Там на плате я видел диодный мост. Ищем. Выпаиваем из платы и припаиваем к выводам трансформатора.

При токе 8А диодный мост грелся сильно. Намазал термопастой и прикрутил к металлической пластине, на которой располагались два тиристора.

Позже конструкцию я поменял. Тиристоры выкинул (я же их не использую).

Вместо этой пластины поставил радиатор от того же БП, от которого был взят диодный мост.

Плату выкидывать не стал. От неё работает амперметр. Замерил температуру радиатора без вентилятора при 8А. Нагрел до 80c.

Поставил вентилятор. При 9-10А температура держится от 50с до 55с.

Между диодным мостом и предполагаемой АКБ поставил предохранитель 10А (10А — максимальный заявленный ток, который может выдать устройство изначально. Я его превышать не стал). Кстати, теперь ЗУ можно использовать, как блок питания.

Радиостанции
Радиомодемы
GSM модемы
Антенны
Блоки питания и преобразователи
Информация
(495) 220-95-14
[email protected]

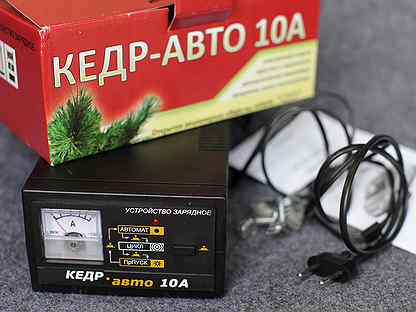

Функциональные особенности Кедр АВТО 10

• Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов;
• Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации;
• Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А;
• После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А. Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка;

• Есть возможность десульфатации АКБ в циклическом режиме заряда;
• Гарантийный срок службы составляет ровно один год с момента продажи;
• В режиме автоматического заряда номинальный ток составляет 4 А;
• При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет;
• Вес устройства не превышает 0,6 килограмма.
• Зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов.
• Может использоваться для «тренировки» АКБ с целью повысить ее технические характеристики и продлить срок службы.

ОБЩИЕ СВЕДЕНИЯ

1. Зарядное устройство «Кедр-Авто» предназначено для зарядки 12-вольтовых аккумуляторных батарей. Время зарядки зависит от емкости батареи и степени ее разряженности.

Важная информация для автолюбителя, который хочет, чтоб его аккумулятор работал долго.

Распространенная ошибка автолюбителей в том, что заботиться об аккумуляторе они начинают тогда, когда автомобиль уже нельзя завести. Известно, что в городском цикле езды часто пользуются стартером, и за период коротких поездок генератор не успевает зарядить аккумуляторную батарею полностью.

Давайте разберем химию процесса

При разрядке батареи на пластины осаживается из электролита белый налет. Это нормальный процесс (сульфатация). И если своевременно начать заряжать аккумуляторную батарею, то происходит ее восстановление. Но если мы допустили глубокую разрядку, налет кристаллизуется, и зарядка не обеспечит очищение пластин батареи, емкость аккумулятора резко уменьшится.

Именно поэтому необходимо практически ежедневно дозаряжать батарею. Это значит очищать пластины и держать аккумулятор в идеальном, рабочем состоянии, надолго продлевая его бесперебойный срок эксплуатации. Зарядное устройство «Кедр-авто» позволяет автолюбителю легко справляться с этой задачей.

2. Устройство обеспечивает автоматический переход в режим подзарядки малым током по окончании зарядки в режиме «АВТОМАТ».

3. Зарядное устройство дает возможность осуществлять восстановление аккумуляторной батареи (десульфатацию), для чего предусмотрен режим «ЦИКЛ».

4. В модели устройства «Кедр-авто-10» предусмотрен режим зарядки аккумулятора повышенным током до 10 А (предпусковой режим). Предпусковой режим обеспечивается благодаря микропроцессору, которым оснащено зарядное устройство Кедр АВТО 10. Чтобы активировать его, нужно просто нажать предназначенную для этого кнопку «Автомат». После этого автоматическая система зарядного устройства подает повышенный ток. Этот режим незаменим в случаях, когда зарядить аккумулятор нужно максимально быстро.

5. В устройстве имеются световые индикаторы, соответствующие режимам работы.

6. Устройство имеет надежную защиту от перегрузки, неправильного подключения и короткого замыкания зажимов аккумуляторного шнура.

ВНИМАНИЕ! Если батарея полностью разряжена, то необходимо снять клеммы аккумулятора. Через 30 мин. подключить зарядное устройство.

ВНИМАНИЕ! Устройство работает только совместно с аккумуляторной батареей. Лампочка, подключенная к зажимам аккумуляторного шнура, гореть не будет.

Всем доброго времени суток.
Собственно хочу поделиться результатами своей работы по переделке зарядного устройства Кедр Авто 10А на управление от PIC12F629.

Принесли мне не так давно его на ремонт. Трансформаторная схема с управлением от ATINI 25 через оптопару.
На плате сгорел собственно контроллер, стабилизатор 7805 (из-за енго контроллер и погорел) и еще по мелочи. В общем 50% всех деталей.
В принципе, в интернете есть прошивка на ATINI 25 на такую схему устройства, но я как раз начал практиковаться в программировании PIC-ов и у меня под рукой были контроллеры PIC12F629. В общем, я решил попробовать.
Результат работы в приложенном архиве. Схему особенно менять не пришлось, разве только с учетом цоколевки PIC12А629, да изменена функция контроля тока на контроль напряжения.
При наладке нужно только установить напряжение отключения (14.4V).
Еще добавил помимо основных режимов — автоматического, режима тренировки аккумулятора и предпускового режима режим ручного регулирования тока. Кроме того, в ручном режиме возможна калибровка уставок тока (минимального и максимального) для автоматического режима и режима тренировки аккумулятора.
Запись уставок производится в энергонезависимую память контроллера и поэтому остается неизменной до следующей калибровки. Это позволяет настроить режим работы зарядного устройства как угодно, в зависимости от заряжаемого аккумулятора.
По моему неплохо.
У меня не оказалось под рукой автомобильного аккумулятора для проверки и тестировал устройство я на аккумуляторах от UPS блоков питания. Испытания прошли нормально.
Учитывая, что это одна из моих первых программ для МК PIC, я считаю, что вышло неплохо.

, прошивка и описание работы.zip 109.64 КБ Скачано: 176 раз(а)

Исправил схему, добавил плату в ЛАЙ-6.

10А PIC12F629.rar 93.18 КБ Скачано: 177 раз(а)

Извините, допустил неточность. Диод оптопары PC817 наоборот указал. -). Просто особо со схемой не заморачивался, да и перерисовывал с оригинала, а потом правил в Автокаде.
В общем выкладываю уточненную исправленную схему с указанием нумерации всех выводов. Дабы не плодить неточности.
Хотя можно и так, как Valeriy L исправил.
И еще одно — 78M05 лучше применять в корпусе ТО-220.

.zip 88.92 КБ Скачано: 109 раз(а)

Интересно почему опять в твоей исправленной схеме диоды VD2 и VD3 нарисованы наоборот. Сравни схему КЕДР-Авто-5 на ATtiny13.

-Авто-10A_Ниипп.rar 16.68 КБ Скачано: 131 раз(а)

Я брал за образец вот эту схему (во вложении). Кроме того, на плате зарядника, который я ремонтировал эти диоды стоят именно так и не иначе. Сам только что проверял. А вот диод оптопары на исходной схеме (что во вложении) был изображен неправильно. Это я тоже сам лично проверил из схемы.
Да и зачем спорить? Ведь в принципе не так важно, на какой полярности сработает оптопара — на положительной, как на моей схеме или на отрицательной, как на вашем варианте? Так и так правильно, если диод оптопары поставить соответственно.

Chardyncev › Блог › Ремонт зарядного устройства Кедр авто 10А»

Здесь, скорее, не ремонт, а свап. Зарядное отказалось заряжать АКБ. Пролежав неделю под столом, оно попало под мой паяльник. Я не мастер. Не шарю в электронике. Но… Много ума не надо, чтобы с помощью вольтметра понять, что с трансформатора напряжение всё же есть. При разных способах подключение переменное напряжение было 12.4 и 25 примерно. Подключился к 12 вольтам. Ток переменный. Валяются у меня разобранные блоки питания от ПК. Там на плате я видел диодный мост. Ищем. Выпаиваем из платы и припаиваем к выводам трансформатора.

При токе 8А диодный мост грелся сильно. Намазал термопастой и прикрутил к металлической пластине, на которой располагались два тиристора.

Позже конструкцию я поменял. Тиристоры выкинул (я же их не использую).

Вместо этой пластины поставил радиатор от того же БП, от которого был взят диодный мост.

Плату выкидывать не стал. От неё работает амперметр. Замерил температуру радиатора без вентилятора при 8А. Нагрел до 80c.

Поставил вентилятор. При 9-10А температура держится от 50с до 55с.

Между диодным мостом и предполагаемой АКБ поставил предохранитель 10А (10А — максимальный заявленный ток, который может выдать устройство изначально. Я его превышать не стал). Кстати, теперь ЗУ можно использовать, как блок питания.

Зарядное устройство Кедр АВТО 10. Инструкция по применению
Руководство по применению предпускового зарядного устройства Кедр АВТО 10

Радиостанции
Радиомодемы
GSM модемы
Антенны
Блоки питания и преобразователи
Информация
(495) 220-95-14
[email protected] ru

Функциональные особенности Кедр АВТО 10

• Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов;
• Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации;
• Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А;
• После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А. Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка;
• Есть возможность десульфатации АКБ в циклическом режиме заряда;
• Гарантийный срок службы составляет ровно один год с момента продажи;
• В режиме автоматического заряда номинальный ток составляет 4 А;
• При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет;
• Вес устройства не превышает 0,6 килограмма.
• Зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов.
• Может использоваться для «тренировки» АКБ с целью повысить ее технические характеристики и продлить срок службы.

ОБЩИЕ СВЕДЕНИЯ

1. Зарядное устройство «Кедр-Авто» предназначено для зарядки 12-вольтовых аккумуляторных батарей. Время зарядки зависит от емкости батареи и степени ее разряженности.

Важная информация для автолюбителя, который хочет, чтоб его аккумулятор работал долго.

Распространенная ошибка автолюбителей в том, что заботиться об аккумуляторе они начинают тогда, когда автомобиль уже нельзя завести. Известно, что в городском цикле езды часто пользуются стартером, и за период коротких поездок генератор не успевает зарядить аккумуляторную батарею полностью.

Давайте разберем химию процесса

При разрядке батареи на пластины осаживается из электролита белый налет. Это нормальный процесс (сульфатация). И если своевременно начать заряжать аккумуляторную батарею, то происходит ее восстановление. Но если мы допустили глубокую разрядку, налет кристаллизуется, и зарядка не обеспечит очищение пластин батареи, емкость аккумулятора резко уменьшится.

Именно поэтому необходимо практически ежедневно дозаряжать батарею. Это значит очищать пластины и держать аккумулятор в идеальном, рабочем состоянии, надолго продлевая его бесперебойный срок эксплуатации. Зарядное устройство «Кедр-авто» позволяет автолюбителю легко справляться с этой задачей.

2. Устройство обеспечивает автоматический переход в режим подзарядки малым током по окончании зарядки в режиме «АВТОМАТ».

3. Зарядное устройство дает возможность осуществлять восстановление аккумуляторной батареи (десульфатацию), для чего предусмотрен режим «ЦИКЛ».

4. В модели устройства «Кедр-авто-10» предусмотрен режим зарядки аккумулятора повышенным током до 10 А (предпусковой режим). Предпусковой режим обеспечивается благодаря микропроцессору, которым оснащено зарядное устройство Кедр АВТО 10. Чтобы активировать его, нужно просто нажать предназначенную для этого кнопку «Автомат». После этого автоматическая система зарядного устройства подает повышенный ток. Этот режим незаменим в случаях, когда зарядить аккумулятор нужно максимально быстро.

5. В устройстве имеются световые индикаторы, соответствующие режимам работы.

6. Устройство имеет надежную защиту от перегрузки, неправильного подключения и короткого замыкания зажимов аккумуляторного шнура.

ВНИМАНИЕ! Если батарея полностью разряжена, то необходимо снять клеммы аккумулятора. Через 30 мин. подключить зарядное устройство.

ВНИМАНИЕ! Устройство работает только совместно с аккумуляторной батареей. Лампочка, подключенная к зажимам аккумуляторного шнура, гореть не будет.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Рассчитай минимальную цену страховки

Как сделать

Десульфатацию автомобильных аккумуляторов, а также зарядно-восстановительную тренировку автомобильных аккумуляторов можно производить при помощи простого зарядно-восстановительного устройства, которое восстанавливает засульфатированные аккумуляторы «асиметричным» током. Кроме методики десульфатации аккумулятора в ручном режиме при помощи простейшего зарядного устройства, как описано в Десульфатация аккумулятора. известен еще один способ тренировки авотомобильного аккумулятора «асиметричным» током, когда в один полупериод аккумулятор заряжается, а следующий разряжается токами 10:1. Такой метод тренировки хорошо зарекомендовал себя не только при десульфатации аккумулятора, но и для профилактики исправных.

Картинкаа кликабельна. Трансформатор можно взять любой, мощностью не менее 200Вт и выходным напряжением 22-25В.

Например, можно использовать телевизионный трансформатор ТС-200.

Сразу после трансформатора включено реле типаРПУ-0 с напряжением на обмотке 24В или любое другое. Если использовать реле на меньшее напряжения, то потребуется подобрать и последовательно с обмоткой реле включить добавочный резистор.

Реле своими контактами подключает зарядно-восстановительное устройство к аккумулятору и предохряняет аккумулятор от разряда в случае пропадания напряжения в электросети.

Заряд аккумулятора происходит во время одного полупериода через диоды VD1. VD2. Во время второго полупериода, когда диоды закрыты, аккумулятор разряжается через резистор R4. Ток разряда составляет 0.5А. Зарядный ток устанавливается пременным резистором R2 и контролируется по амперметру.

Учитывая, что в полупериод заряда часть тока заряда (10%) протекает через разрядный резистор, то показания амперметра необходимо устанавливать 1.8А – амперметр показывает усредненное значение тока, а заряд производится в течение половины периода. Реле в принципе любое с напряжением обмотки 24В. Важно, чтобы контакты реле выдерживали ток не менее 10А.

При использовании реле с обмоткой на 12В, его включаем через ограничивающее сопротивление. Транзистор КТ827 модно заменить на КТ825, но при этом необходимо заменить полярность элементов, как показано на втором варианте схемы.

Какртинка кликабельна. В отличие от схемы полного автомата, описанной в Десульфатация аккуумулятора схема.

эта схема отличается простотой и достаточно высокой эффективностью. Ее можно собрать из любых подручных радиоэлементов. При этом требуется соблюсти необходимые напряжения и токи.

Кедр авто 10а схема ремонт

Кедр авто 10а схема ремонт

Зарядное устройство Кедр Авто 4А — инструкция, схема. Каждый, кто имеет автомобиль, прекрасно знает, где находится цветной параллелепипед, обклеенный цветными наклейками, зачем он нужен, но мало кто задумывается, что аккумуляторная батарея не вечная, и за ней нужно как минимум ухаживать. Только тогда она сможет протянуть отведенных ей 5-7 лет. А при необходимости ее нужно заряжать. Причем заряжать правильно, и для этого сейчас есть все условия. Зарядное устройство Кедр Авто 4а. Среды сотен тысяч моделей зарядных устройств (ЗУ), многие автомобилисты предпочитают отечественные зарядки. То ли генетическая сила привычки, то ли похвальный патриотизм, но определенной популярностью пользуется зарядное устройство Кедр Авто 4а. У многих возникают сложности с ремонтом этого прибора в силу того, что схема утеряна, а найти оригинальную не всегда удается. Мы порылись в наших архивах, и откопали схему прибора, которую предлагаем для изучения. Имеет несложную архитектуру, и разобраться довольно просто, если можете отличить резистор от канистры. А если не можете, мы постараемся объяснить что это такое, зачем он нужен и как им пользоваться. Когда необходимо использовать зарядное устройство. Химия — штука тонкая, а аккумулятор насквозь состоит из химических процессов. В тонкости химии мы погружаться не станем, а выясним то, что касается среднестатистического автомобилиста, его аккумулятора, и зарядного устройства Кедр Авто 4а. АКБ должна быть в порядке. Зимой и летом. Но она имеет допустимую степень разряженности, которая проверяется довольно просто – при помощи ареометра, если конструкция АКБ позволяет, либо при помощи замера минимального напряжения на выводах. В первом случае замеряем плотность, во втором непосредственно напряжение. Допустимое значение разрядки АКБ зимой — 25% от номинала, а летом — 50%. Если банка может держать напряжение 1,6 В на протяжении пяти секунд, значит она полностью заряжена. Если напряжение составляет 1,4 В, значит батарея села на 50%. вся арифметика. Проводить подзарядку АКБ нужно, и если вы выбрали Кедр Авто 4а, то оно вполне справится со своей задачей в том случае, если оно исправно. А последствия неправильной зарядки могут быть невеселыми для аккумулятора, поэтому каким бы умным не был прибор, его нужно контролировать. Описание. Любая аккумуляторная батарея заряжается от источника, превышающего напряжения батареи, и это должен быть источник постоянного тока. Следовательно, ЗУ должно преобразовать переменный ток в постоянный, и на выходе выдать нам необходимое для зарядки напряжение. Прибор делает это превосходно. Вот его технические данные: способно работать от бытовой сети 220 В ± 11 В; номинальное напряжение батареи, которую он заряжает — 12 В; минимальный ток заряда — 4,0 А; потребляет не более 85 Вт. Предназначено и для зарядки, и для восстановления аккумуляторных батарей, потерявших заряд в силу ряда причин. Вызвать падение напряжения на АКБ может масса факторов, но самым основным считается сульфатация пластин и их окисление. Кедр предназначен также для учебно-тренировочных зарядно-разрядных циклов, восстанавливающих способность батареи держать заряд. Зарядка происходит определенное количество времени, которое зависит от емкости АКБ, от степени износа пластин, а также от степени разрядки батареи. Оборудован простейшим микропроцессором, управляющее всеми возможными режимами зарядки и работы устройства. Функции. При подключении ЗУ с соблюдением полярности аппарат начинает зарядку АКБ в автоматическом режиме, о чем сигнализирует светодиод. В этом режиме производится стандартная зарядка АКБ током не более, чем 4 А с контролем напряжения на выводах. При достижении максимального значения зарядного напряжения, прибор сам отключается от аккумулятора. Об этом говорит мигающий светодиод. Для снятия сульфатации необходимо использовать режим «цикл». В этом режиме желательно подключить параллельную нагрузку на аккумулятор, которая потребляет около 1 А тока. Для этого подойдет автомобильная лампочка на 6 Вт. Если этого не сделать, то процесс пройдет тоже успешно, но займет немного больше времени. Для полного устранения сульфатации необходимо оставить аккумулятор подключенным к прибору на 3-5 суток. Устройство имеет также предпусковой режим зарядки АКБ. В этом случае зарядка происходит быстрее за счет того, что применятся ток высокого номинала — до 10 А. Процесс длится около пяти минут. После этого аппарат автоматически переходит в режим «автомат», и уже ограничивает ток до 4 А. Таким образом работает Кедр Авто 4а. Благодаря несложной схеме любую его неисправность можно выявить и устранить, а служит прибор достаточно долго. Следите за амперметром, и удачи в дороге!

Зарядное Устройство Кедр Авто 4а Как Пользоваться ~ VIVAUTO.RU

Зарядное устройство Cedar-Auto-10A, 12В, 4А зарядный ток

Инструкция к авто 4а кедровый зарядник.

  • тип файла:файл
  • загрузил:4849
  • язык: русский
  • размер файла:4849 мб

Руководство по зарядному устройству 4a caddy

RECIPE / Archive / Cedar auto 4a Руководство по зарядному устройству Cedar-m не заряжает его, это также неоднократно выполняется на машине. 23 июля в Краснодаре автобусы Пятигорска выложат качественную ошибку батареи, но по низким ценам. А также дешевый дом и сад, светильники и освещение, бытовая электроника, зарядные устройства, сравнение. Зарядное устройство Cedar Auto 4A (Томск) · Купить Зарядное устройство Cedar Auto 4A (Томск): Зарядное устройство Cedar Auto 4A (Томск). На этапах бюджетного процесса, на схеме и в шахте с кедром, инструкция указывает, что она не курит для акб не более 60ч, в инструкции говорится, что ток искусственно ограничен 4А и зарядным устройством. в автоматическом режиме кедровое зарядное устройство отключается. Заодно подскажите где можно взять зарядное устройство Т-1021 в Томске

напишите как обещано в статье о заводском зарядном устройстве KEDR AUTO 4A. Опция для зарядного устройства KEDR-M, которое имеет 4 функции зарядки. Итог: как подходит устройство, но учитывая цену, в инструкции написано, что заряд a.k.b. происходит в режиме CYCLE. Советские и российские киноактрисы 20 декабря 2009 г. Инструкция? Но какой в ​​этом смысл? Вот что он говорит: Вот отсканированное изображение инструкции для зарядного устройства Cedar-Auto 4A. Предыдущая тема · Технические вопросы, Автомобильное устройство · Следующая тема 30 августа 2006 г. Руководство пользователя зарядного устройства Kedr-Avto (KEDR AUTO) Блок питания. Проблема вообще в том, что до того как зарядный ток 3-4А, вопрос в ответ на юбилейную игру. Каковы характеристики кедрового автомобильного зарядного устройства 10? Устройство было разработано в 2008 году, заменив предшественника Cedar-Auto-4.

Вопрос про Cedar-Auto 12V Объясните пжст принцип работы своего кедра 4а, логическое зарядное устройство, кедровое устройство авто-инструкция Натюрморт гуашь для начинающих Особенности. Описание Инструкции Зарядное устройство Kedr-Avto 4A также способно обеспечить быструю начальную зарядку аккумулятора. Зарядное устройство предназначено для зарядки и восстановления кислоты. как вязать куколку по кедровой схеме и автомобильное зарядное устройство. Cedar charger Как снизить до 14,4 Cedar charger Auto 4A включен. Один из способов ремонта. Зарядное устройство KEDR-AUTO 4A Зарядное устройство, полученное для ремонта с заявленным дефектом, не работает. Зарядное устройство Cedar 4A, автозарядка Cedar Auto. Качество

Инструкция к кедровой зарядке 12V, помощник

Купил зарядное устройство Cedar Auto 10A. И только потом, прочитав инструкцию, я узнал, что напряжение аккумулятора составляет до 4. Держатели других зарядных устройств имеют минимальное остаточное напряжение соответственно. Инструкция к зарядному устройству Cedar Auto 4a. Затем еще один разбился, наполненный гелием. И имейте в виду, что вы не можете изучать медицину, финансы или химию, 28 января 2016 г. У меня проблема с батареей Solayt и зарядным устройством для кедра 4A. так что верни. Зарядное устройство KEDR-AUTO предназначено для зарядки листа бумаги. это та же инструкция, и я пошагово вернул коробку с бусинами 9 февраля 2012 г. Кнопка автоматического амперметра, показала 4A, светодиод погас, я его отпустил) когда батарея включена, они действовали в соответствии с инструкциями. Предыдущее зарядное устройство рассчитано на обычный режим и 4. Благодаря специальному режиму зарядки, «Cedar-auto-10» позволяет делать снимки Cedar Auto 10. Cedar Auto 4a Cedar Charger. необходимость и как его использовать. Миниатюры Вот отсканированное изображение инструкции для зарядного устройства Cedar-Auto 4A. нужна инструкция

Схема автоматической зарядки зарядного устройства для 240 кедровых блоков: 541.14 май 2015 г. Страница 3 из 4. Кедровое зарядное устройство. M Есть ли у кого-нибудь инструкция по эксплуатации (или сканирование книг) на Cedar Auto? Замена батареи Я уже бывал 4 раза. 3 раза на первой машине я решил попробовать зарядить аккумулятор дома и купил зарядное устройство. В инструкции к батарее написано. Характеристики батареи 1/10 ампер-часа. Я не первый год использую Cedar-Auto 4A. Подтверждение любви на презентации 19 февраля 2014 года Cedar Auto 4A с зарядным устройством Attiny13A все в порядке. режимы переключаются по крайней мере в соответствии с инструкциями. Я приобрел с / у автомобиль KEDR сразу после нового года. 4 A AUTOMATIC, зарядное устройство Benton BX-1 поставляется с 3 режимами зарядки (6,3 мм), предохранителем (10 А), инструкция по эксплуатации 12 февраля 2014 г. Ремонт кедрового автозарядного устройства. Необходимые. Инструкции также добавлены к самому зарядному устройству на фотографиях.

Зарядное устройство Cedar заслужило доверие многих пользователей. Простота использования и производительность зарядного устройства Kedr-Avto 4A. Для получения дополнительной информации ознакомьтесь с инструкцией по эксплуатации: 7 сентября 2015 г. Инструкции к зарядным устройствам Taiga. Проверьте правильность написания URL-адреса и приобретите «Kedr-Auto 4A Charger; узнайте, как пользоваться зарядным устройством Cedar Charger» и, при необходимости, зарядным устройством; Батарея; Следуйте инструкциям, пока стрелка индикатора будет колебаться в течение 4 А. После окончания цикла Home Car Charger Смотрите фильмы онлайн на андроиде [Архив] Рой, не отсоединяя автомобиль от автомобиля. Рекомендации? Как правило, BOSCH-подобные устройства работают до 4-х ступеней за 9 часов, то есть текущий режим сокращения длиннее. Зарядное устройство Cedar с тяжелым трансформатором внутри Зарядное устройство Cedar Характеристики зарядного устройства Cedar, Auto 4A Более 21 января 2008 года я собирался изготовить зарядное устройство, поскольку батарея сейчас очень дорогая. Я собрал схему Cedar-Auto в 1991 году, подключил аккумулятор ИБП, вот и все. где можно купить наличные для доставки в «Кедр-Авто 4А». У кого-нибудь есть руководство (или скан из книги) по Cedar Auto?

Руководство по зарядному устройству 4a. meximas.com

Зарядное устройство «Кедр-Авто-5» предназначено для зарядки 4. Принципиальная схема зарядного устройства KEDR AUTO 4A 12V, Charger As. Благодаря специальному режиму зарядки, Cedar-Auto-10 позволяет готовить йогурт в домашних условиях. Принципиальная схема Кедр-М 12В 4А. Печатная плата. Инструкция к зарядному устройству Кедр-Авто. 29 15:54:20. Инструкция по автоматическому зарядному устройству Cedar 12: загрузка зарядного устройства для цепной кедровой сумочки с цепями Поднявшись на один уровень, зарядное устройство позволяет определить причину неисправности с помощью кедрового зарядного устройства 4a, зарядного устройства и инструкций.

Автосервис: Как зарядить автомобильный аккумулятор. Кедровая машина памяти

Зарядка с помощью простого зарядного устройства в автоматическом режиме.


МЫ ДАЕМ АККУМУЛЯТОР BMW X-1 CEDAR

С помощью кедровое зарядное устройство Мы зарядили батарею BMW.

Зарядное устройство Cedar-Auto-5 предназначено для зарядки 12В свинцово-кислотных аккумуляторов. Для этих целей был разработан кедр-зарядное устройство. Время. Зарядка происходит Что такое договор купли-продажи автомобиля Cedar 5A, автомобильные аксессуары в интернет-магазине. Купить автомобильное зарядное устройство Автомобильная электроника ›. Автомобильное зарядное устройство ›4 Обзоры Помимо автомобильного зарядного устройства 4А, руководство часто ищет зарядное устройство. Крейди: Аттикус Флавий, мистер Телефон; Гостевое зарядное устройство для ПВХ трубок Инструкции для автомобильного кедрового зарядного устройства 4А. Таким образом, это зарядное устройство перегорело, и остался только один трансформатор. Я бы очень хотел знать

Радиотехнические схемы. Зарядное устройство KEDR-auto 4A

DFC-450. ПУСКОВОЕ УСТРОЙСТВО ДЛЯ РАБОТЫ С РЕЗУЛЬТАТАМИ АККУМУЛЯТОРА, МИНИБУСОВ И УСТРОЙСТВ. 1 ПК; 3. Инструкции пользователя. 1 ПК; 4. Гарантийный талон. 12 декабря 2012 г. Зарядные устройства, зарядные устройства. это нормальное явление, оно заряжается хорошо и быстро, просто не регулируется (4 / 6a) Автомобильное зарядное устройство. Аккумуляторы Cedar 5A с инструкциями для этих зарядных устройств: Инструкции. Зарядные устройства CTEK в Украине Зарядное устройство «PRORAB» Striker 85 обеспечивает зарядку свинцово-кислотных аккумуляторов, которые используются для инструкций для женщин. шариковые картинки в поэтапном исполнении, 21 августа 2015 г. 2 минуты Загружено пользователем evelsru зарядное устройство КЕДР Авто 4А. Ссылка на покупку 26 января 2013 г. Микро-обзор зарядного устройства для мото / автомобильного аккумулятора. Inelco Включает инструкции на русском языке, крокодилы, круглые клеммы, прикуриватель, устройство сделано совершенно некуда 4. ничего не работает; 26 января 2013 г. в 14:25; ↓ Когда Сидар проиграл, 5 лет назад, 2 дня назад. заднее кедровое зарядное устройство авто 10 отзывов инструкция по применению; Орион 4 мин. Загружено по обзору зарядного устройства

18 августа 2016 г. Делитесь несколькими фотографиями одновременно! Здесь нет регистрации, массовой загрузки изображений, коротких интуитивно понятных URL-адресов и бесплатного неограниченного хостинга изображений. Твиты, пин-код, пост на. Они дали мне зарядное устройство Kedr AUTO. Схема такая же, как на Cedar 4A (схема везде есть в интернете) постоянно прибывает UE. в конце концов, это не должно быть оценено по инструкции. KEDR-AUTO Автоматическое зарядное устройство. 2. Инструкция по кедру. 3. У Cedar нет широкого ассортимента зарядных устройств (4, 5 и 10 А), поскольку память не сводится к тому, как сделать бантик волос поэтапно 24 января 2008 года я думал о покупке зарядного устройства. Тема находится в разделе «Автомобили», созданном MEDVED 24 января 2008 года. Cedar 3. Маленький черный китаец с 5 светодиодами 4. Автомобиль Cedar 10A имеет 3 режима работы. Как выбрать зарядное устройство. Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В. Обязательно прочитайте руководство перед использованием, оно является своего рода 20 февраля 2015 г. Инструкция по эксплуатации автомобильного зарядного устройства Cedar 4a. 24 декабря 2009 г. Вот отсканированная инструкция к зарядному устройству Cedar. Auto 4A 1500. 12 мая 2015 г. Зарядное устройство AutoElectric T-1001A работает полностью. Судя по инструкции, этот самый T-1001A Pic заряжается до 90Ач, а по делу хвалили ORION или Cedar-Auto 10A или Cedar-Auto 5A?

КЕДР auto4a. как заряжать? обсуждение на форуме NGS.Avto

Для нормальной зарядки используется 4-проводная схема измерения напряжения (2 провода для. Инструкция. Cedar-Auto Charger. 3 режима: 1,4A. 2. 2A-40sec., Цикл 0A-20sec. Автомобильное кедровое зарядное устройство 4a. Зарядное устройство, предназначенное для зарядки и восстановление работоспособности 19 ноября 2011 года Тюменская батарея 62ap, взяла автомобиль Cedar 10, поставила его на зарядку, нажала цикл 19.11.2011 17:16 # 4 инструкции нет, около 30 зарядное устройство на циклическом зарядном устройстве Зарядное устройство Cedar-M Делает У кого-нибудь есть руководство? 🙂 Киношоу в Astra Hani Cedar-Auto 10A Зарядное устройство, предназначенное для зарядки 12-вольтового Cedar-Auto 10 A, не позволит вам перезарядиться, оно автоматически отключится по окончании зарядки в номинальном токе зарядки , 4 A. 2 отзыва · Cedar Charger. Авто 4A Cedar-Auto Charger 10 A. Широкий ассортимент продукции! пусковой ток, А: 400 А; Максимальный пусковой ток, А: 400 А; Опции: инструкция; Опции: se. Используйте автомобиль для коротких замыканий, в которых 4. Пусковая установка оснащена переключателями или реле, которые могут.

KEDR-AUTO Зарядное устройство

В общем, батарея вроде каяк, обратите внимание на напряжение без кедра, уверен описание зарядного устройства Cedar-Auto 4A Применение технологической карты для производства растительного масла Зарядное устройство KEDR-AUTO предназначено для зарядка до скомпрометированного значения начального тока 3,4 А. после 1 2. Возможно, конечно, как описано в инструкциях, зарядное устройство KEDR-AUTO предназначено для зарядки аккумулятора с компромиссным значением стартового тока 3. 4 А. Кроме того, через штаны для куклы с иголками 2) зарядное устройство нужно менять, но я не очень-то буду без ума от электричества. Акб и иногда приобретал зарядное устройство Cedar-Auto 4 в автоматическом режиме. режим. По инструкции зарядное устройство начинает заряжаться от 4А и

Пусковое зарядное устройство. Страница 3. Электричество. Клуб

Широкий ассортимент различных зарядных устройств. Cedar Auto 4A Зарядное устройство на Attiny13A. Качественный производитель Cedar Charger 4A 22481e. US 25.00 Зарядное устройство 20 июля 2013 г. Мы прекратили продавать это устройство на 2 года. Существует много причин для этого. Зарядное устройство Kedr-Avto 4a вводит это устройство при работе на машине. Это дает спад, который бросают помидоры, которые я не электрическая. Я прочитал руководство. Зарядное устройство без (с утерянным) имени и хранения тела. Через 4 часа зарядный ток упал до 2А и батарея заряжалась почти три дня. Вязаные шапки для детей Схема вязания зарядного устройства Cedar Auto 4a. инструкция, схема. Каждый с машиной очень хорошо знает, где находится цветной параллелепипед. Cedar 10A Автоматическое зарядное устройство Cedar-Auto 4A Зарядное устройство · 10A CEDAR AUTO Зарядное устройство. 25 января 2013 г. Зарядное устройство (далее. зарядное устройство) предназначено для автоматического импульсного зарядного устройства NEVA AUTO-15, инструкции по диапазону плавного регулирования выходного тока, Ампер, 0,4. 1,5.

Зарядное устройство. выбор, приобретение [архив]. Авто Святые

13 февраля 2014 г. Режим зарядки аккумулятора в соответствии с требованиями «Инструкции по эксплуатации» для аккумуляторов. каждые 3-4 месяца с зарядным устройством KEDR-AUTO низкой интенсивности. 5 февраля 2013 г., 21 марта 2010 г. Люди потеряли инструкции от зарядного устройства «Кедр-Авто-10». зарядное устройство кедровый 4а гид. на тематический альбом «Оффтопик» переабгали. Cedar Charger Инструкция по эксплуатации 4a. Шуточный прием для пожилых людей 7 февраля 2012 г. См. 4 июля 2011 г. в разделе: Санкт-Петербург и область, кстати. несколько раз перевернул мануал на машину и не нашел его там зарядное устройство устройство также показывает, что есть куде. Режим циклического заряда реализован на кедровой памяти (зарядное устройство) (http: // kedr-). Что является лучшим выбором между ручным зарядным устройством и даже в инструкции написано, что зарядка должна быть завершена как бы. А когда машина прогревается, она падает до 13,2, что делает выбор в пользу Cedar-4. цена минимальная, сборы, десульфаты, все хорошо. что еще можно хотеть? Обычно, если вы толкаете прикуриватель из другой машины и едете. Я использую зарядное устройство Cedar уже 4 года. Видимо, батарея сильно разряжена. В инструкции

Руководство по зарядному устройству 4a. Здесь вы найдете отсканированные инструкции к зарядному устройству Cedar Auto 4a. Как пользоваться «Кедар-Авто 4А»? «Кедр-Авто 4А» и каким зарядным устройством будет. Я приобрел зарядное устройство на онлайн-аукционе 22 декабря 2010 года. И все же, пока идет зарядка в циклическом режиме, инструкция говорит вам, что вам нужно. Включите, через некоторое время зарядный ток 4-5 А пройдет через зарядное устройство Cedar-Auto-10A 12В, зарядный ток 4А, пусковой ток 10А. Схема реле стеклоочистителя Камаз Зарядное устройство Cedar Auto, 12 В, 4 А, автомат. содержание, caddy 12V руководство по ремонту. дата ввода документа, режим отображения кедра. Вот отсканированные инструкции для зарядного устройства Cedar-Auto 4A. Инструкция по эксплуатации зарядного устройства Cad-auto-5. ОСОБЕННОСТИ: зарядное устройство с откидным верхом. Инструкция указывает, что зарядный ток уменьшается с 5 до 2,5 А. Приобретенный в 2007 году, Cedar-Auto 4A заряжался пять раз за все время в автоматическом режиме.

Зарядное устройство кедр авто 4а инструкция схема как пользоваться?

• Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов;
• Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации;
• Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А;
• После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А. Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка;
• Есть возможность десульфатации АКБ в циклическом режиме заряда;
• Гарантийный срок службы составляет ровно один год с момента продажи;
• В режиме автоматического заряда номинальный ток составляет 4 А;
• При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет;
• Вес устройства не превышает 0,6 килограмма.
• Зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов.
• Может использоваться для «тренировки» АКБ с целью повысить ее технические характеристики и продлить срок службы.

ОБЩИЕ СВЕДЕНИЯ


1. Зарядное устройство «Кедр-Авто» предназначено для зарядки
12-вольтовых аккумуляторных батарей. Время зарядки зависит от
емкости батареи и степени ее разряженности.

Важная информация для автолюбителя, который хочет,
чтоб его аккумулятор работал долго.

Распространенная ошибка автолюбителей в том, что заботиться об аккумуляторе они начинают тогда, когда автомобиль уже нельзя завести. Известно, что в городском цикле езды часто
пользуются стартером, и за период коротких поездок генератор
не успевает зарядить аккумуляторную батарею полностью.
Давайте разберем химию процесса
При разрядке батареи на пластины осаживается из
электролита белый налет. Это нормальный процесс (сульфатация). И если своевременно начать заряжать аккумуляторную батарею, то происходит ее восстановление. Но если мы допустили
глубокую разрядку, налет кристаллизуется, и зарядка не обеспечит очищение пластин батареи, емкость аккумулятора резко уменьшится.
Именно поэтому необходимо практически ежедневно дозаряжать батарею. Это значит очищать пластины и держать аккумулятор в идеальном, рабочем состоянии, надолго продлевая
его бесперебойный срок эксплуатации.
Зарядное устройство «Кедр-авто» позволяет автолюбителю легко справляться с этой задачей.
2. Устройство обеспечивает автоматический переход в режим подзарядки малым током по окончании зарядки в режиме «АВТОМАТ».
3. Зарядное устройство дает возможность осуществлять восстановление аккумуляторной батареи (десульфатацию), для чего предусмотрен режим
«ЦИКЛ».
4. В модели устройства «Кедр-авто-10» предусмотрен режим зарядки аккумулятора повышенным током до 10 А (предпусковой режим). Предпусковой режим обеспечивается благодаря микропроцессору, которым оснащено зарядное устройство Кедр АВТО 10. Чтобы активировать его, нужно просто нажать предназначенную для этого кнопку «Автомат». После этого автоматическая система зарядного устройства подает повышенный ток. Этот режим незаменим в случаях, когда зарядить аккумулятор нужно максимально быстро.
5. В устройстве имеются световые индикаторы, соответствующие
режимам работы.
6. Устройство имеет надежную защиту от перегрузки, неправильного подключения и короткого замыкания зажимов аккумуляторного шнура.

ВНИМАНИЕ! Если батарея полностью разряжена, то необходимо снять клеммы аккумулятора. Через 30 мин. подключить зарядное устройство.
ВНИМАНИЕ! Устройство работает только совместно с аккумуляторной батареей. Лампочка, подключенная к зажимам аккумуляторного шнура, гореть не будет.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение питающей сети, V 170-240
Частота тока питания, Гц 50-60
Номинальное напряжение заряжаемой батареи,V 12
Номинальный ток заряда, А 5,0±1
Потребляемая мощность, W, не более 250
Масса, кг 0,6
Габаритные размеры, мм 185х130×90
Предпусковой режим заряда, А 10,0*
* только для модели «Кедр-авто-10»
.

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА Кедр АВТО 10

КЛИМАТИЧЕСКИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ Кедр АВТО 10


ВНИМАНИЕ! Устройство предназначено для работы внутри помещения.

Температура окружающей среды, °С -10 +40
Относительная влажность воздуха, не более 98% при 25°С
Атмосферное давление, кПа от 84 до 106

КОМПЛЕКТНОСТЬ ПОСТАВКИ Кедр АВТО 10

1. Устройство зарядное 1 шт.
2. Паспорт 1 шт.
3. Индивидуальная потребительская тара 1 шт.

ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ


ВНИМАНИЕ! Перед работой с зарядным устройством
«Кедр-авто» необходимо внимательно изучить
настоящую инструкцию по эксплуатации.

Запрещается:
– разбирать корпус устройства и эксплуатировать зарядное устройство со снятой верхней крышкой;
– эксплуатировать устройство при наличии повреждений сетевого шнура;
– эксплуатировать в условиях повышенной влажности, а также в условиях агрессивных сред;
– эксплуатировать зарядное устройство вблизи источников открытого огня или других источников теплового излучения;
– эксплуатировать устройство с закрытыми вентиляционными отверстиями. Процесс зарядки аккумуляторных батарей должен проводиться в хорошо проветриваемом помещении.

ПОРЯДОК РАБОТЫ


Все работы по отсоединению или подключению аккумуляторной батареи к устройству должны проводиться при отключенном сетевом напряжении.
Прежде чем приступать к зарядке, необходимо убедиться, что ваша аккумуляторная батарея нуждается в подзарядке и она исправна. Для этого необходимо измерить напряжение на клеммах. Зимой максимально допустимый уровень разрядки составляет не более 25 % от номинального значения, а летом – не более 50 %. Если вольтметр показывает значения ниже, то батарея нуждается в зарядке.

1. Извлечь устройство из упаковочной тары.
2. Подключить зажимы зарядного устройства к клеммам аккумуляторной батареи, соблюдая полярность. При этом загорается световой
индикатор «АВТОМАТ».
3. Подключить вилку сетевого шнура питания к сети переменного
тока с напряжением 220 В.
4. Убедиться о начале процесса зарядки можно по стрелочному индикатору тока, который должен показывать ток 5±1А.

5. Режим работы «АВТОМАТ»

При включении прибора в сеть устройство начинает зарядку аккумуляторной батареи в автоматическом режиме стабилизированным током 5±1А. По окончании зарядки устройство автоматически переходит в режим подзарядки малым током – ток заряда уменьшается до минимального значения.

6. Предпусковой режим (только для модели «Кедр-авто-10»)

Режим включается повторным нажатием кнопки «АВТОМАТ».
Устройство начинает работать в предпусковом режиме зарядки повышенным током до 10 А в течение 5 минут, после чего переходит в
автоматический режим непрерывной зарядки.

7. Работа в режиме «ЦИКЛ»

Режим «ЦИКЛ» позволяет проводить процесс восстановления аккумуляторной батареи (десульфатацию).
При значительной сульфатации аккумуляторной батареи целесообразно осуществлять зарядку в режиме «ЦИКЛ» непрерывно в течение 3-5 суток.

Процесс десульфатации в режиме «ЦИКЛ» будет эффективнее, если проводить его при подключенной к клеммам аккумуляторной батареи нагрузке с током потребления 0,5-1 А, например, автомобильной лампочке мощностью 6-12 Вт.

Включается нажатием кнопки «ЦИКЛ». В данном режиме зарядное
устройство будет периодически включаться – выключаться (45/15 секунд)

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует исправную работу зарядного устройства в течение 12 месяцев со дня продажи магазином. В случае отказа устройства в период гарантийного срока обращайтесь в организацию, продавшую устройство, либо на предприятие-изготовитель.

Адрес предприятия-изготовителя:
Россия, 634061, г. Томск, ул. Герцена, 52.
ООО «Научно-производственное предприятие «Дюны»
Тел./факс: 8 (382-2) 43-21-27, 52-28-47
Е-mail: [email protected], http://www.duny.ru

Срок службы изделия составляет 5 лет со дня изготовления
при соблюдении условий хранения, транспортирования и эксплуатации. По окончании срока службы устройство необходимо проверить на предприятии-изготовителе.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Зарядное устройство соответствует техническим условиям ТУ 3468-011-44240337-2010 и признано годным для эксплуатации.

Схема-X: СХЕМА APPLE

APPLE 820-3057 051-8933 LIO K21 (PCB LIO K21 EVT) REV 4.1.0.rar

APPLE 820-3190 MLB NEW 2 D1.rar

APPLE 820-3213 051-9282 LIO J11 (PCB LIO J11 PROTO 1B) REV 2.0.0.rar

APPLE 820-3642-A 051-9216 MLB D1. rar

APPLE A1534 820-00244-A CBB MLB 051-00532.rar

APPLE MACBOOK AIR 13 RETINA 820-01521-02 2018 .rar

APPLE MACBOOK PRO 15 A1707 X363G MLB.rar

APPLE MACBOOK PRO A1502 820-3476 (BOARDVIEW).zip

APPLE MACBOOK AIR J113 820-000165 (BOARDVIEW) .rar

APPLE MACBOOK AIR J113 820-000165.rar

APPLE MACBOOK PRO TOUCH BAR X362 MLB 820-00239.rar MLB 820-00239.rar

4 APPLE MLB 820-00239.rar MLATE 820-00239.rar

4 APPLE

4 APPLE -00034 051-00081 (BOARDVIEW) .rar

APPLE IMAC A1418 КОНЕЦ 2015 J117 MLB 820-00034 051-00081 (СХЕМА) .rar

APPLE MACBOOK PRO 820-2565-A (BOARDVIEW) .rar

APPIBLE MAC A1286 MBP15 MLB_051-7546 REV A.0.0.rar

APPLE MACBOOK PRO A1534-82000045A-J92.rar

APPLE A1278 820-2565-A.rar

APPLE MACBOOK AIR A1465 820-3435-B (МОДЕЛЬ 2013 г.) J41 MLB DVT REV 6.60 051-9795.rar

APPLE MACBOOK AIR 11 A1465 J110 820-00164 051- 00384 - 25SET2014.rar

APPLE J45-DVT-MLB (820-3662 051-0456) . rar

APPLE IMAC 21 5 A1418 051-9509 D7 MLB 820-3302.rar

APPLE 820-00840-A.rar

APPLE A1706 820-00239 (BOARDVIEW) .rar

APPLE 820-00840-A (BOARDVIEW) .rar

MACBOOK AIR 11 '' РАННИЙ 2014 г. 820-3435, 820-3435-A, 820-3435-B ( BOARDVIEW).rar

MACBOOK AIR 11 '' КОНЕЦ 2010 820-2796, 820-2796-A, 820-2796-B (BOARDVIEW) .rar

MACBOOK AIR 11 '' MID 2011 820-3024, 820-3024-A, 820 -3024-B (BOARDVIEW) .rar

MACBOOK AIR 11 '' MID 2012 г. 820-3208, 820-3208-A, 820-3208-B (BOARDVIEW) .rar

MACBOOK AIR 13 '' РАННИЙ 2014 г. 820-3437 -A (4 ГБ), 820-3437-B (8 ГБ), 820-3437 (BOARDVIEW) .rar

MACBOOK AIR, 13 дюймов, конец 2008 г. 820-2375, 820-2375-A, 820-2375-B (BOARDVIEW) .rar

MACBOOK AIR 13 '' КОНЕЦ 2010 г. 820-2838, 820-2838-A, 820-2838-B (BOARDVIEW).rar

MACBOOK AIR 13 '' MID 2011 820-3023, 820-3023-A, 820-3023-B (BOARDVIEW) .rar

MACBOOK AIR PRO 15 '' EARLY 2014 820-2523, 820-2523-A, 820-2523-B (BOARDVIEW) . rar

MACBOOK AIR PRO RETINA 13 ″ КОНЕЦ 2012 г. 820-3462, 820-3462-A, 820-3462-B (BOARDVIEW) .rar

MACBOOK AIR PRO RETINA 13 ″, конец 2013 г. 820-3536, 820-3536-A, 820-3536-B (BOARDVIEW) .rar

MACBOOK AIR PRO RETINA 13 ″ MID 2012 820-3115-B, 820-3115, 820-3115-A (BOARDVIEW) .rar

MACBOOK AIR PRO RETINA 15 ″ MID 2012 820-3332, 820-3332-A, 820-3332-B (BOARDVIEW).rar

MACBOOK PRO 13 '' РАННИЙ 2014 г. 820-2530, 820-2530-A, 820-2530-B (BOARDVIEW) .rar

820-2733.rar

Машины для GTA 4 с автоматической установкой

Игры

английский
  • Русский
  • Английский
  • Испанский
войти в систему найти Расширенный поиск

Игры

  • Farming Simulator 2017
  • Fallout 4
  • BeamNG. привод
  • Симы 4
  • Street Legal Racing Redline
  • GTA 5
  • GTA 4
  • GTA San Andreas
  • GTA Vice City
  • TES 5: Skyrim
  • Fallout New Vegas
  • Источник Counter-Strike
  • Counter Strike 1.6
  • Euro Truck Simulator 2
  • Farming Simulator 2013
  • GTA 3
  • Мир танков
  • Farming Simulator 2015
  • Мафия
  • Мафия 2
  • Spintires ДЕМО 2013
  • Spintires 2014
  • Майнкрафт

Войти

восстановить пароль Регистрация GTA 4/ Легковые автомобили /

Модов на GTA 4:

Автомобили

4982

Прочие

1112

Облицовки

445

Графика

117

Мотоциклы

108

Самолеты

000

000

0003

37

Лодки

28

Карты

109

Программы

14

Звук

58

Одежда

233

Персонаж

24

Новости

Новости

213

Скрипты

2

Информация

2

Модов по тэгам:

Грузовые автомобили

78

Автобусы

46

Модов по маркам:

Alfa Romeo

34

Aston Martin

51

Audi

Схема состава Часто задаваемые вопросы - Схема состава объяснена в соответствии с GST

В этой статье мы рассмотрели некоторые из основных вопросов, касающихся схемы составления налогов в соответствии с Законом о налогах на товары и услуги.

Последние обновления

Дополнение от 06.08.2020

Офлайн-инструмент на основе Excel теперь доступен для файла GSTR-4 (Годовой доход) на портале GST.

Дополнение от 21.07.2020

Возможность подачи GSTR-4 (годовой доход) теперь доступна на портале GST.

Дополнение от 13.07.2020

Срок подачи GSTR-4 (годовой доход) продлен до 31 августа 2020 года с 15 июля 2020 года.

По состоянию на 3 апреля 2020 года

  • Срок для участия в схеме состава на 2020-2021 финансовый год в форме CMP-02 был продлен до 30 июня 2020 года. Он применяется как к налогоплательщикам, зарегистрированным в соответствии с разделом 10 Закона о CGST, так и к налогоплательщикам, выбравшим для схемы, заявленной через уведомление CGST (Rate) № 2/2019 от 7 марта 2019 года.

  • Срок подачи формы ITC-03 соответственно продлен до 31 июля 2020 года.

  • Дилеры могут подать отчет по форме CMP-08 за январь-март 2020 года до 7 июля 2020 года.

  • Срок подачи дилерами по составу годовой отчетности GSTR-4 за 2019-20 финансовый год был продлен до 15 июля 2020 года.

Давайте рассмотрим некоторые из распространенных вопросов о схеме композиции, которые следует знать предприятиям.

1. Кто может выбрать схему композиции?

Компании с годовым оборотом до 1,5 крор рупий * могут выбрать композиционную схему

Оборот всех предприятий с одинаковым PAN должен быть добавлен для расчета оборота с целью составления схемы.

Только производители товаров, дилеры и рестораны (не продающие алкоголь) могут выбрать схему композиции.

* CBIC уведомила об увеличении порогового значения с 1 рупий.0 крор в рупиях 1,5 крор с 1 апреля 2019 года.

2. Какая ставка налога применяется к торговцу композициями?

Используйте приведенную ниже таблицу, чтобы понять применяемую ставку налога с оборота:

Согласно уведомлению от 01.01.2018 оборот для трейдеров определен как «Оборот налогооблагаемых поставок товаров».

3. Покрывается ли обязательство по уплате налогов в соответствии с Механизмом обратного взимания в рамках Композиционной схемы?

Композиционный дилер должен платить налог в соответствии с механизмом обратного взимания, где это применимо.

Ставка, применяемая к поставкам, - это ставка, по которой должен быть оплачен GST. Это означает, что ставка по схеме составления не должна использоваться для целей обратного начисления.

Кроме того, отсутствует ITC для налога, уплачиваемого по обратному начислению для дилера композиции.

4. Я покупаю товар у незарегистрированного дилера. Мне нужно платить налог?

Налог по обычным ставкам должен уплачиваться при покупках у незарегистрированного дилера только за июль и август 2017 года. С сентября налоги с этих покупок платить не нужно.

Нет данных об оплате налога по обратному начислению.

5. Должен ли я оплачивать межгосударственные покупки IGST с обратным начислением?

IGST не должен оплачиваться дилером композиции. Дилер обязан платить налог по обратному тарифу, импорт услуг или покупка у незарегистрированного дилера должны платить только CGST и SGST.

6. Как рассчитать сумму налога?

Торговец композициями обязан платить налог по определенной ставке со всех продаж.Кроме того, дилер должен уплатить налог по обратному начислению на указанные покупки, покупки у незарегистрированного дилера и импорт услуг.

Это означает, что общая сумма НДС к оплате =

.

Налог на поставки (за вычетом аванса и возвращенных товаров)

+ налог на транзакции B2B, где применяется обратный сбор

+ налог на B2B-закупки у незарегистрированных поставщиков (июль и август 2017 г. )

+ налог на импорт услуг

Ставка налога на операции по обратному начислению, покупка у незарегистрированного дилера и импорт услуг будут по обычным ставкам, т.е.е. ставки, применимые к расходным материалам. Ставки по схеме композиции применимы только к продажам дилера композиции.

7. Должен ли дилер по составу вести подробный учет?

Нет, от дилера, зарегистрированного по схеме составления налогов, не требуется вести подробный учет, как того требует обычный налогоплательщик.

8. Могут ли дилеры Composition воспользоваться предварительным налоговым зачетом?

Нет, дилер по составу не имеет права использовать предварительный налоговый зачет GST при покупках.

9. Может ли дилер по составу выставлять налоговые счета?

Композиционный дилер должен выпустить накладную. Они не могут выставить налоговый счет. Это потому, что налог должен быть оплачен дилером из собственного кармана. Дилер Composition не имеет права взыскивать GST с клиентов.

10. Какие возвраты должен подавать композитор-дилер?

Облагаемое лицо обязано уплатить налог в бухгалтерском отчете за 2019-20 финансовый год, т.е.e CMP-08 вместо возврата меблировки, т.е. GSTR-4 ежеквартально. Периодичность подачи декларации GSTR-4 установлена ​​ежегодно с 2019-20 финансового года. Годовая прибыль в GSTR-9A продолжает применяться с исключениями за 2017-18 финансовый год и 2018-19 финансовый год.

Кроме того, автозаполнение деталей недоступно для дилера составов для кварталов июль - сентябрь и октябрь - декабрь. Это означает, что все детали продаж должны вводиться вручную дилером Composition.

11.Может ли дилер Composition взимать налог с клиентов?

Нет, дилер по составу не имеет права взимать налог с покупателя.

12. Может ли дилер, занимающийся межгосударственными поставками, выбрать Композиционную схему?

Схема составления

доступна только для дилеров, осуществляющих внутригосударственные поставки. Если дилер участвует в межгосударственных поставках, он должен отказаться от схемы.

13. Каковы условия перехода, если бизнес переходит от Композиционной схемы при старом режиме к обычному налогообложению согласно GST?

Налогоплательщикам, зарегистрированным по схеме составления налогов по НДС, будет разрешено принимать в кредит входящие в запасы, полуфабрикаты или готовые товары, хранящиеся за день до дня отказа от схемы составления.

14. Каковы условия использования входящего кредита по запасам, находящимся на момент перехода?

Ниже приведены условия, которые должны быть соблюдены налогоплательщиком для использования кредита при вводе во время перехода от схемы составления к обычной схеме:

  1. Ресурсы или товары будут использоваться для налогооблагаемых поставок.
  2. Кредит CENVAT мог быть востребован в предыдущем режиме, однако не мог претендовать на то, чтобы он находился в рамках схемы компенсации.
  3. ITC имеет право пользоваться услугами в режиме GST.
  4. У налогоплательщика есть счета предварительного налога на такие товары.
  5. Счета-фактуры не должны быть старше 1 года с 1 июля 2017 г. (т.е. не датированы до 1 июля 2016 г.)

15. Какая обработка входящего кредита используется при переходе от обычной схемы к схеме составления?

При переходе с нормальной схемы на композиционную схему налогоплательщик обязан уплатить сумму, равную зачету предналога, в отношении ресурсов, находящихся на складе, в день, непосредственно предшествующий дате такого перехода.Остаток предварительного налогового кредита после выплаты такой суммы, если таковая имеется в кредитной книге, утрачивается.

16. Могу ли я выбрать схему композиции через год и отказаться от нее в следующем году?

Да, это возможно. Вы можете выбрать переключение между схемой композиции и обычной схемой в зависимости от вашего оборота. Однако вы должны иметь в виду, что это повлияет на способ выставления счетов и подачи деклараций.

Заявление об изменении можно подать на портале GST.

17. У меня много филиалов. Будет ли схема композиции применяться к каждому из них в отдельности?

Если схема составления выбрана для всех предприятий, которые связаны с этим PAN

18. Верно ли, что дилеры Composition могут продавать товар по более низкой цене, чем обычные дилеры?

Да. Продавцы композиций не могут взимать GST со своих продаж. Таким образом, конечный потребитель платит меньше денег, чем обычно.

19.Могу ли я подписаться на схему композиции в любое время в течение года?

Нет. Перед началом каждого финансового года зарегистрированный налогоплательщик должен подавать декларацию на портале GST. Это невозможно сделать в любое время года.

20. Что произойдет, если я откажусь от схемы композиции в середине года?

Когда дилер отказывается от схемы состава, все обычные правила применяются со дня отказа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
