Диммер на 100 ватт. Конструктор.

Здравствуйте. Обзор модуля для регулировки
электрической мощности с примерами применения.
Купил я этот набор для изменения на мощности паяльнике. Раньше я делал подобное устройство, но для паяльника тот диммер чересчур большой, как по размерам, так и по мощности и приходится располагать его в отдельной коробке. И вот на глаза попался сабж, который можно встроить в сетевую вилку, не любую правда, но найти можно.

Описание:

Размер печатной платы: 2*3.3 см
Номинальная мощность: p = UI; 100 Вт = 220 В * 0.45а
Модель: 100 Вт модуль диммера;
Номинальная мощность: 100 Вт;

Печатная плата x1 шт
Потенциометр с выключателем Wh249-500k x1
Потенциометра рукоятка x1

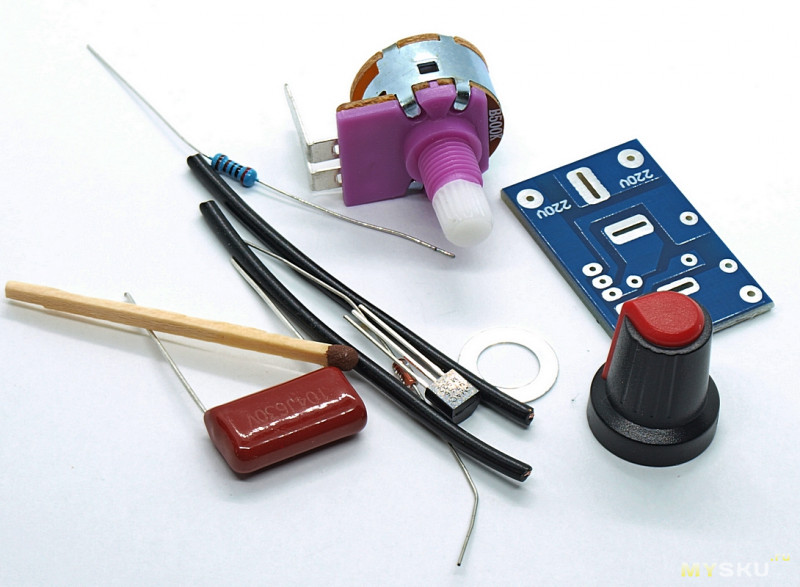

Динистор DB3 x1
Сопротивление 2 К, 0.25 Вт x1
Симистор MAC97A6 x1
Конденсатор 0,1 мкФ 630 В CBB x1

Мои размеры.

Размеры платы 30х20мм.
В глубину от выступающих контактов регулятора до резьбы 17 мм.
Посадочное отверстие 9,2 мм.
Диаметр резьбы 6,8 мм.

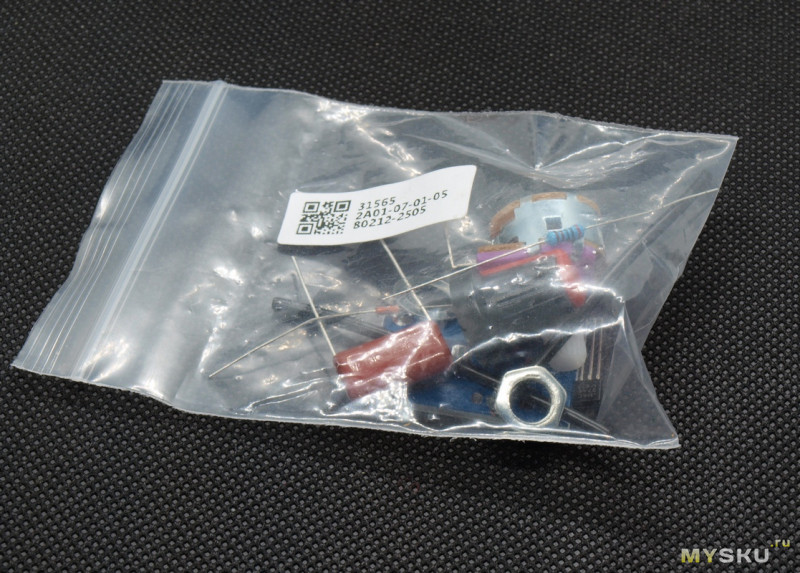

Заказал лот из десяти наборов. Каждый набор помещен в полиэтиленовый пакет.

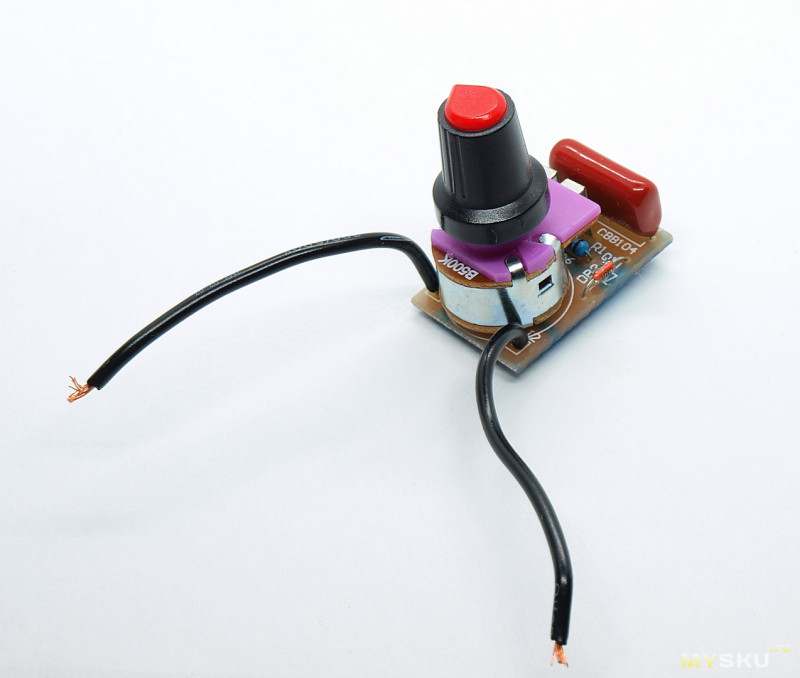

Деталей немного. Переменный резистор со встроенным выключателем.

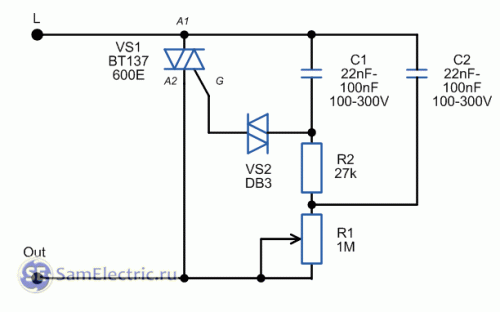

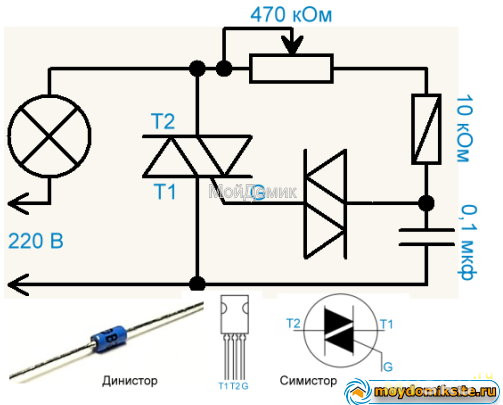

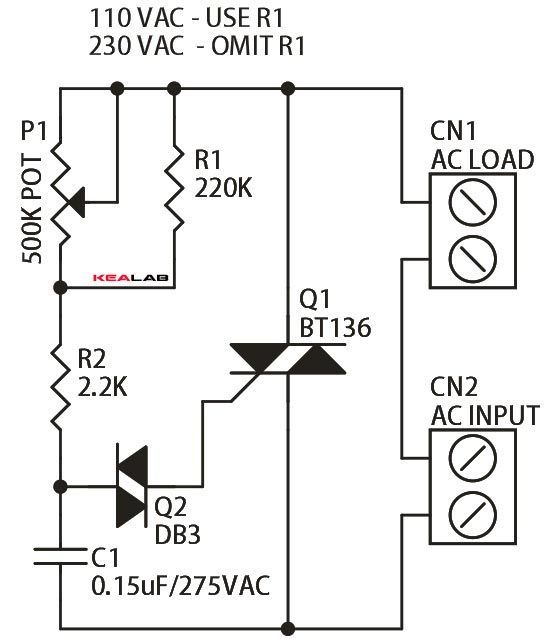

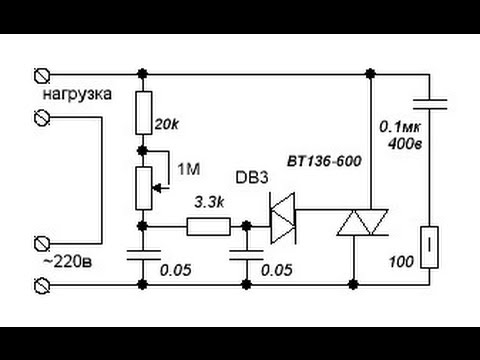

Принципиальная схема вроде этой, только номиналы другие.

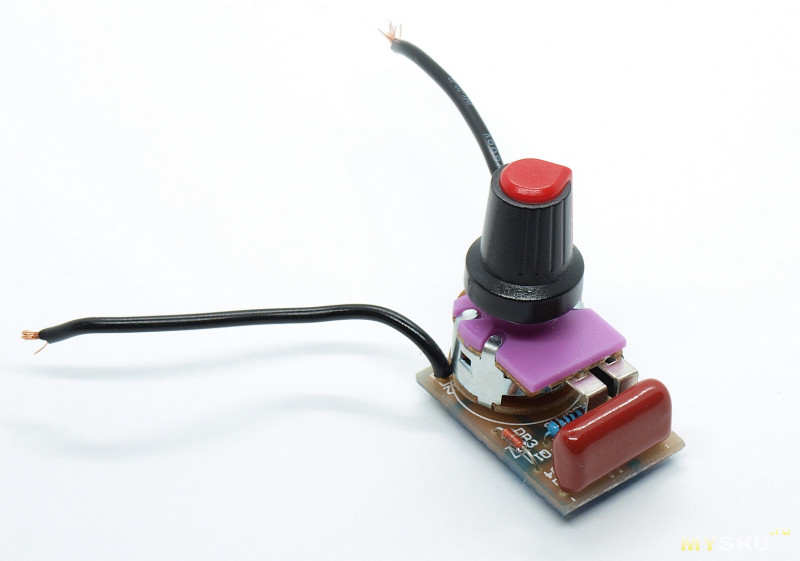

Модуль можно спаять за несколько минут.

Провода слишком толстые и не дают переменнику полностью встать на свое место. Поэтому припаивать их надо в последнюю очередь, если они нужны, конечно.

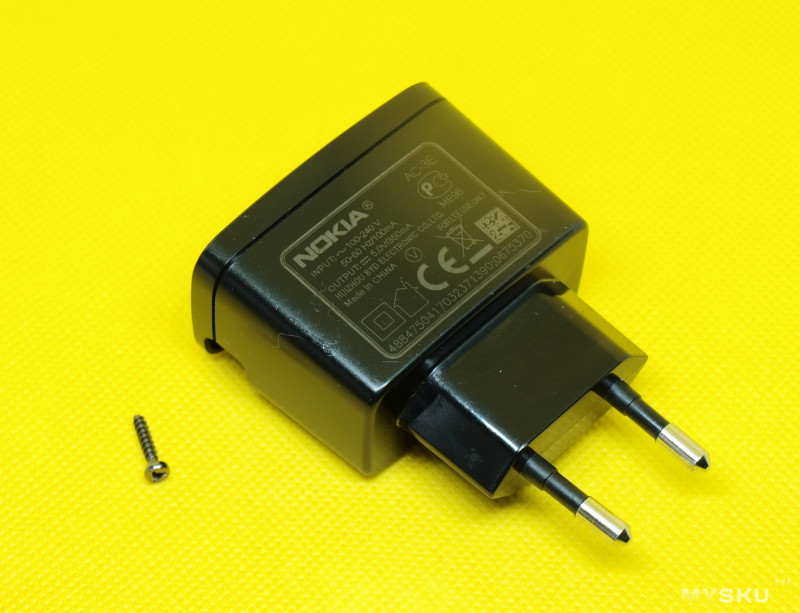

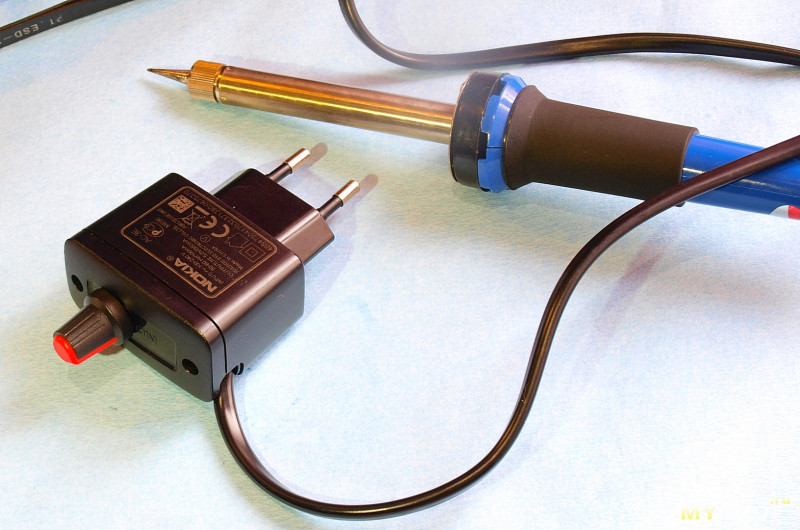

Теперь нужно подобрать вилку. Ничего лучшего, чем корпус от зарядки нокия я не нашел. Корпус скреплен винтами, правда с хитрым шлицем, но можно открутить обычной плоской отверткой.

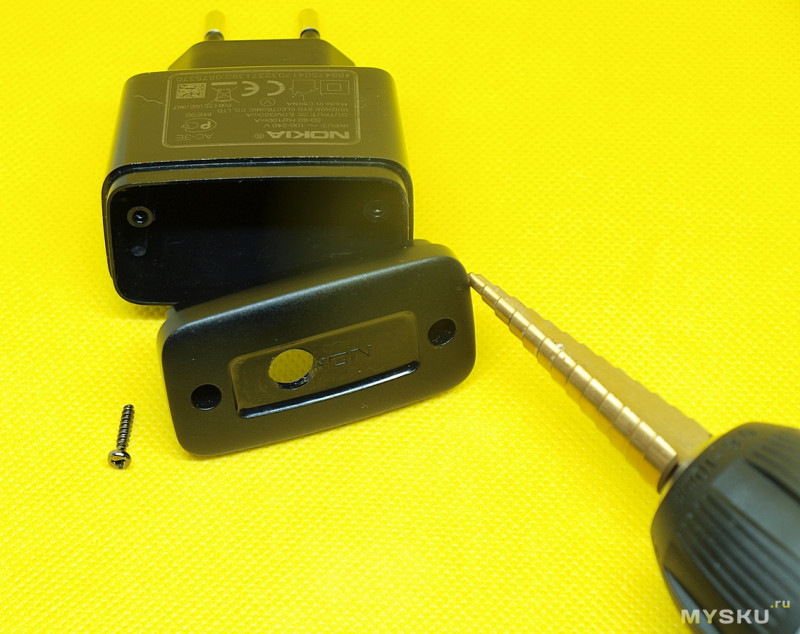

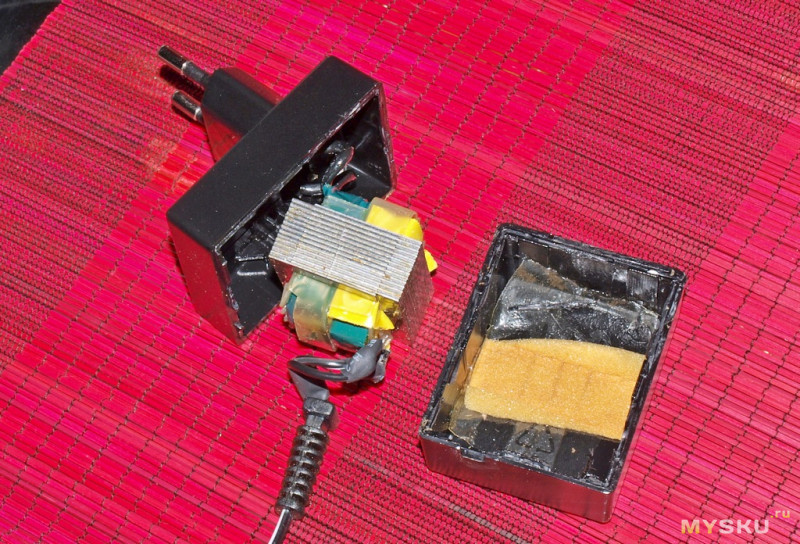

Вытаскиваю внутренности, делаю отверстие в крышке.

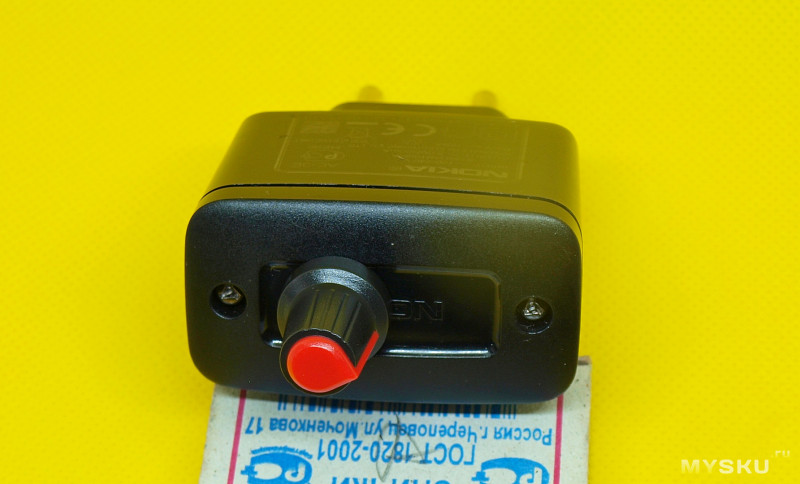

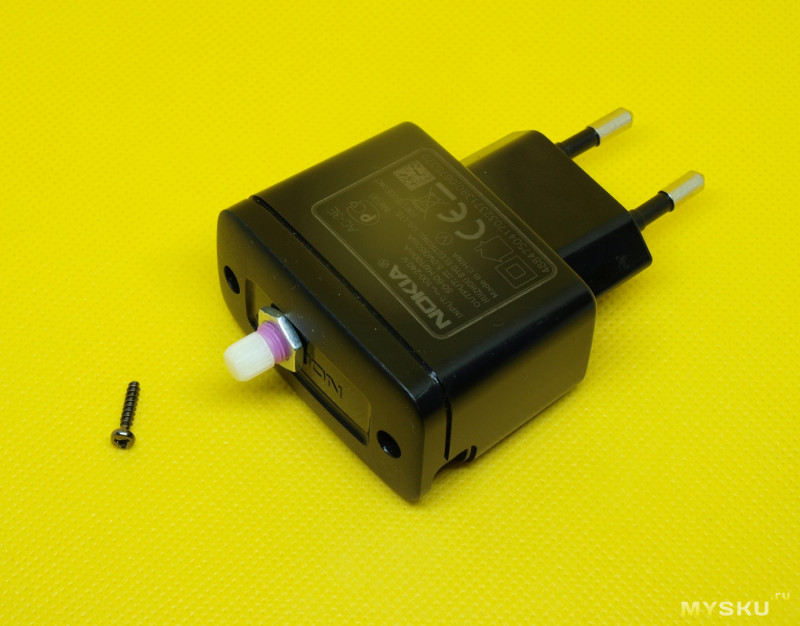

Все, прибор готов.

Ручка регулятора имеет такую же фактуру и цвет как и корпус и не создает впечатление инородного тела.

Осталось подсоединить нагрузку — паяльник.

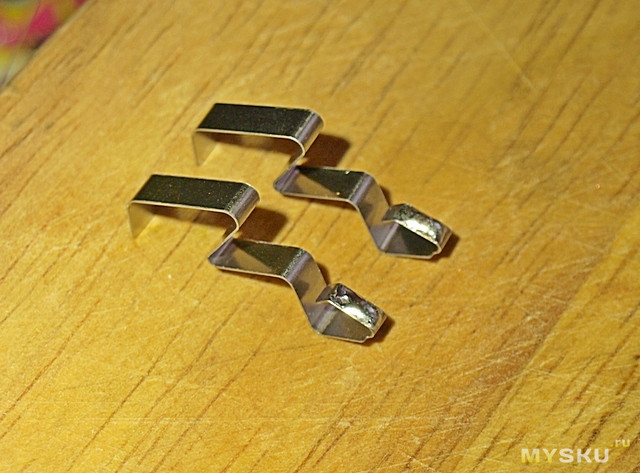

Лужу пружинные контакты от зарядки с помощью кислоты.

И соединяю провод паяльника с диммером и контактами.

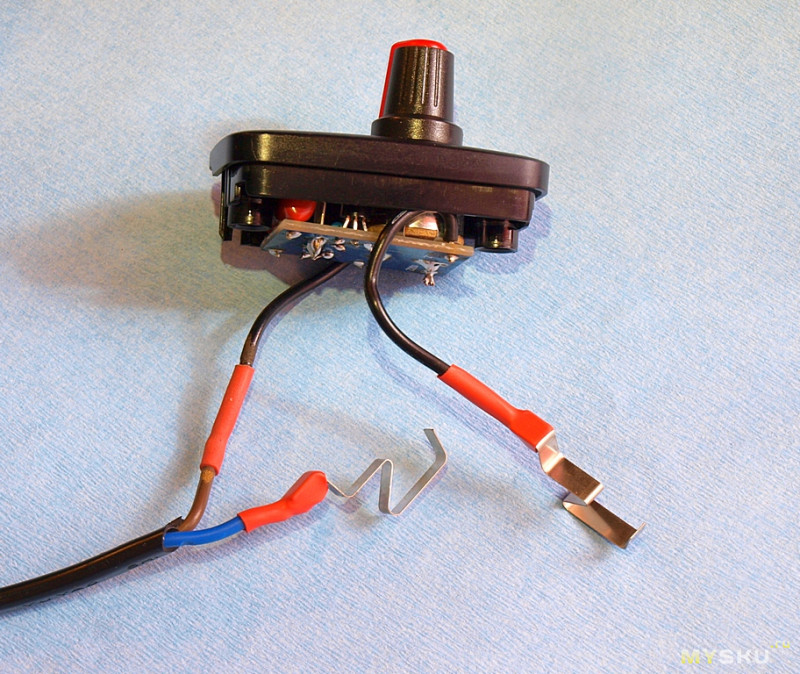

И все это помещаю внутрь корпуса зарядки. Провод в корпусе дополнительно фиксировать не стал, влез довольно плотно.

Теперь осталось отрегулировать температуру. Хоть паяльник и на 25 ватт, но раскочегаривается до 350 градусов.

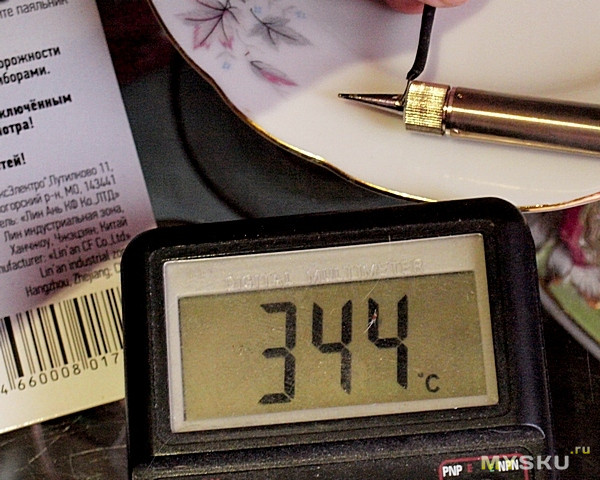

Вращением регулятора добиваюсь, чтобы на жале было 270 С и переставляю ручку регулятора указателем на винт, чтобы проще было потом ориентироваться. В это время паяльник потребляет 16,5 ватт.

Видео, демонстрирующее регулировку мощности.

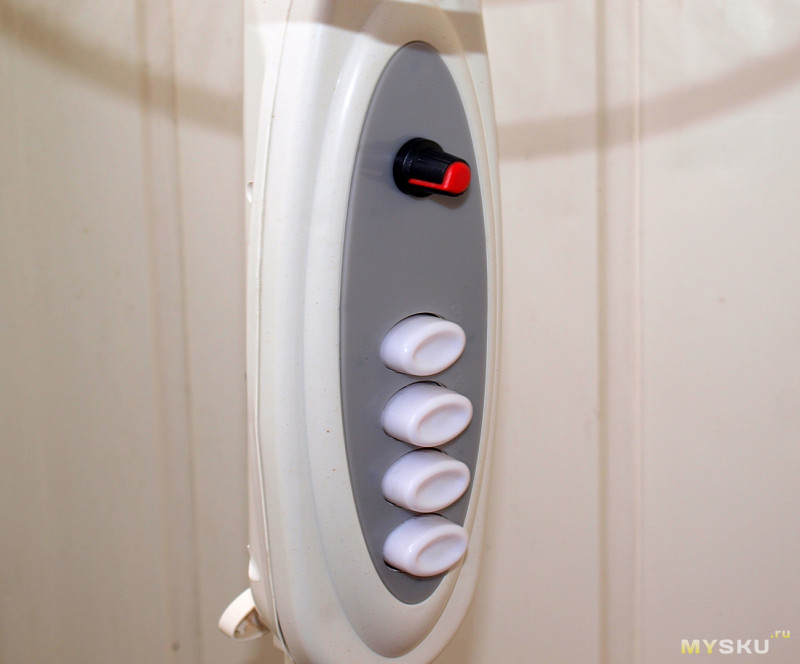

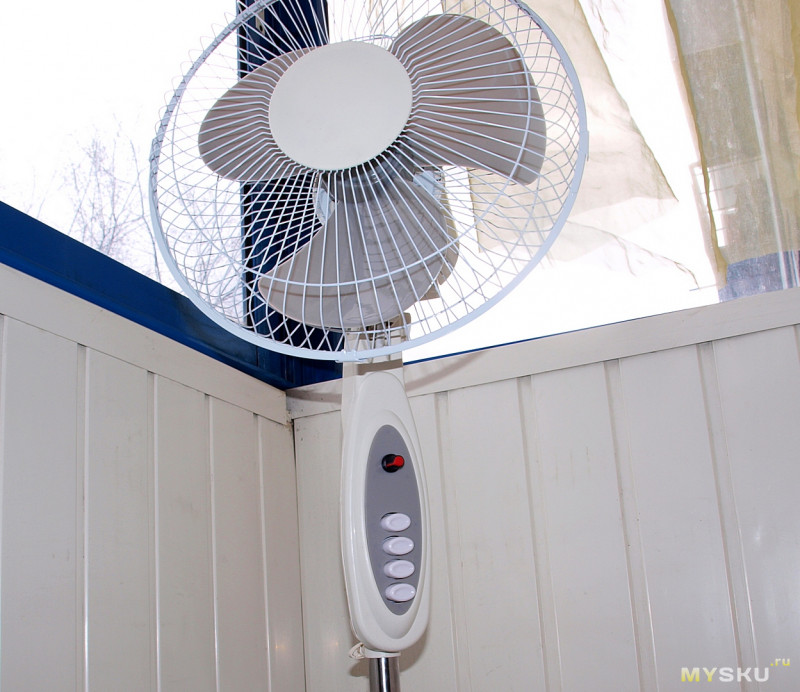

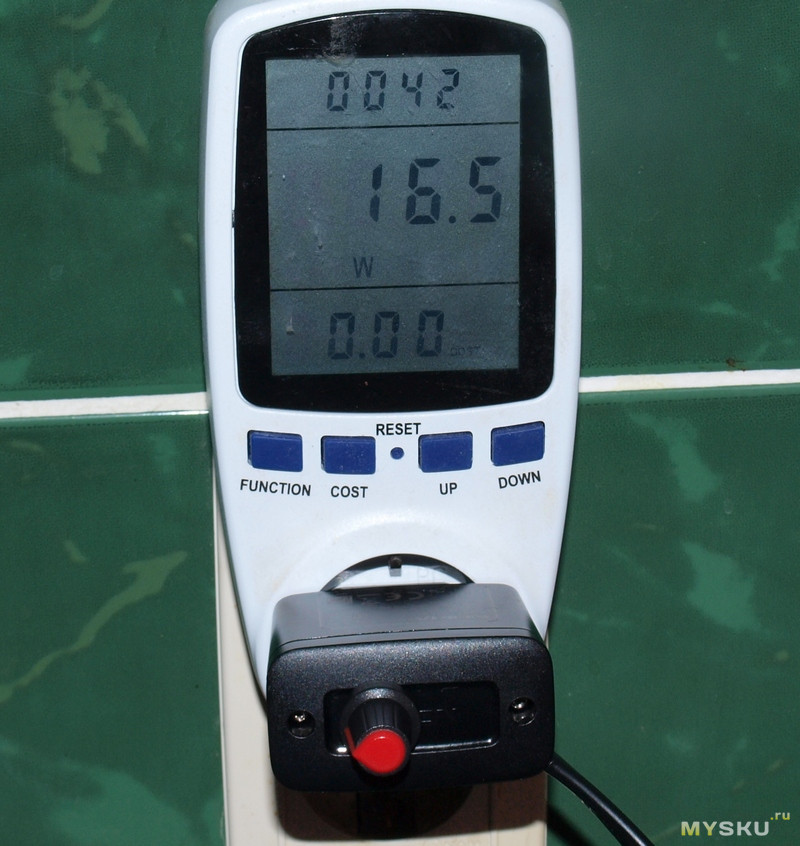

Ради эксперимента поставил сабж в вентилятор.


Но здесь регулировку оборотов безболезненно можно делать лишь в небольших пределах. При достаточном снижении оборотов — обмотки двигателя начинают гудеть, перегреваться и рано или поздно, скорее рано, при такой эксплуатации двигатель может сгореть


Ну и универсальный регулятор, к которому можно подключить и паяльник, и лампу и вентилятор.
Корпус взял от от блока питания от дект телефона. Блок питания самый простой — только понижающий трансформатор, на выходе переменный ток. Поэтому разобрал его без сожаления. Корпус расколол на 2 части по шву легкими постукиванием молотка по ножу.

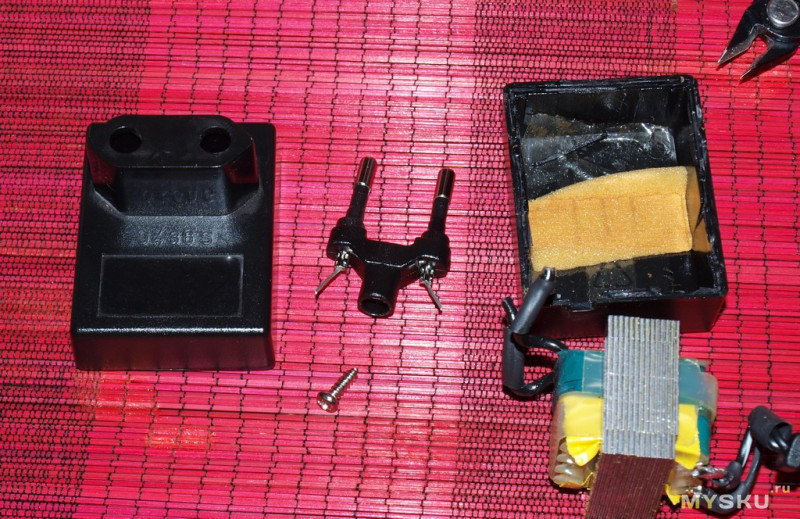

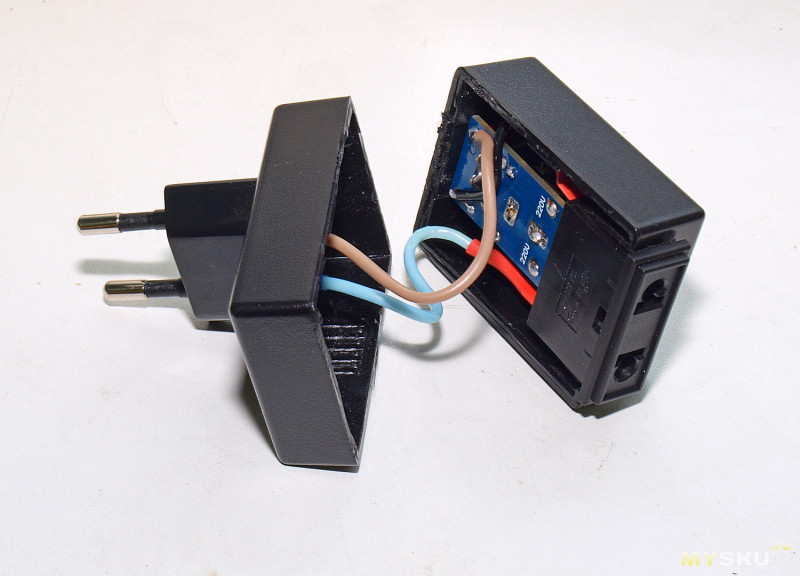

Приятный сюрприз- вилка вывинчивается, что облегчает процесс самоделания.

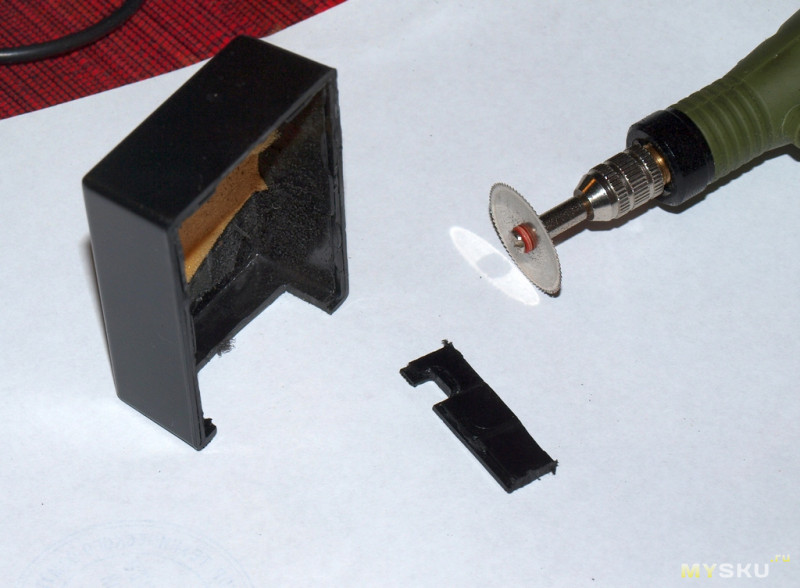

Конечно, необходимо немного попилить.

Необходимые детали уложились в корпус довольно компактно.

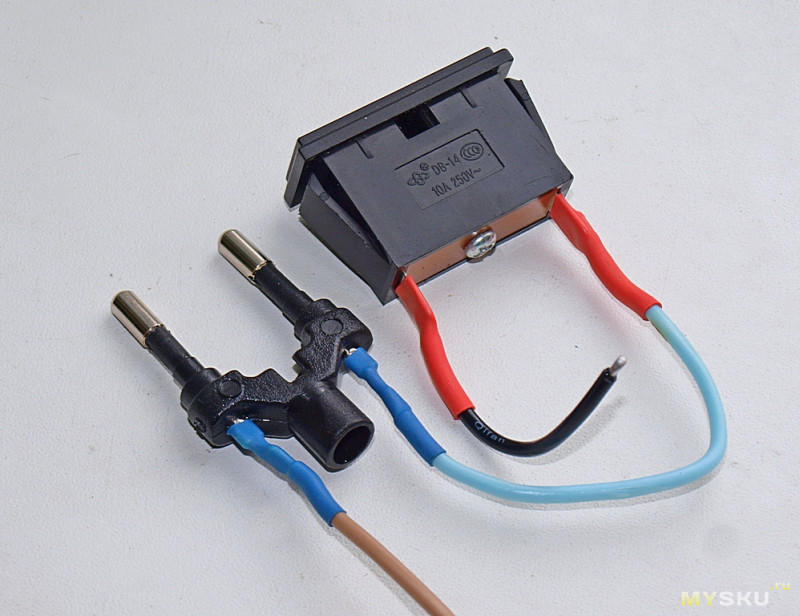

Соединяю вилку и розетку проводами.

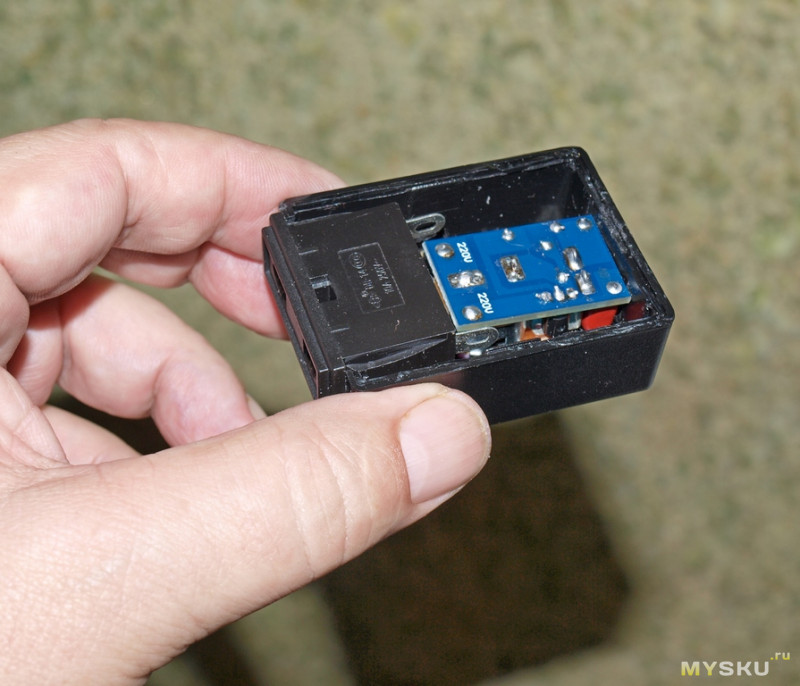

Все это помещаю в корпус, где уже установлен диммер. Провода на фото припаяны неправильно, по невнимательности. Ток при такой распайке идет напрямую через конденсатор и диммер естественно не работает. А я то подумал — брак положили. Перепаял провода, как положено, на контакты подписанные «220V».

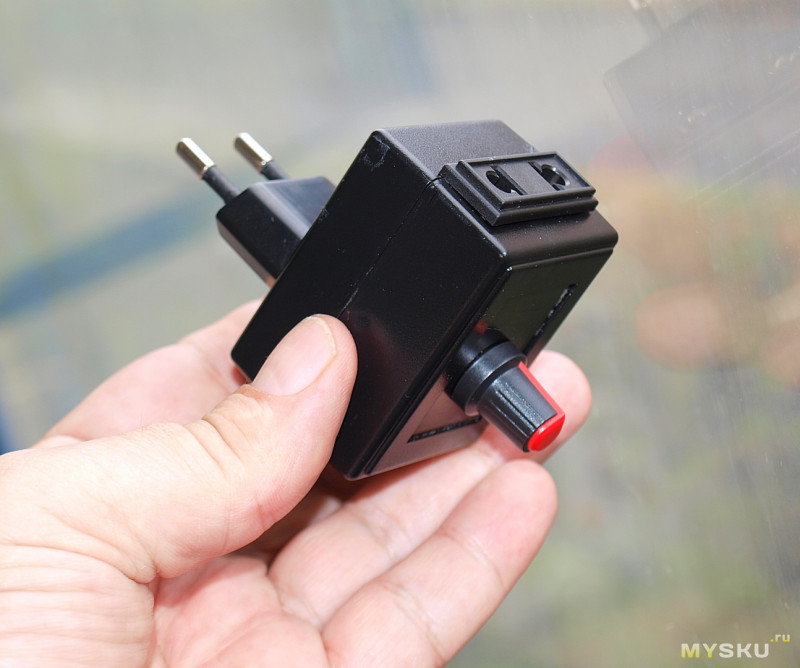

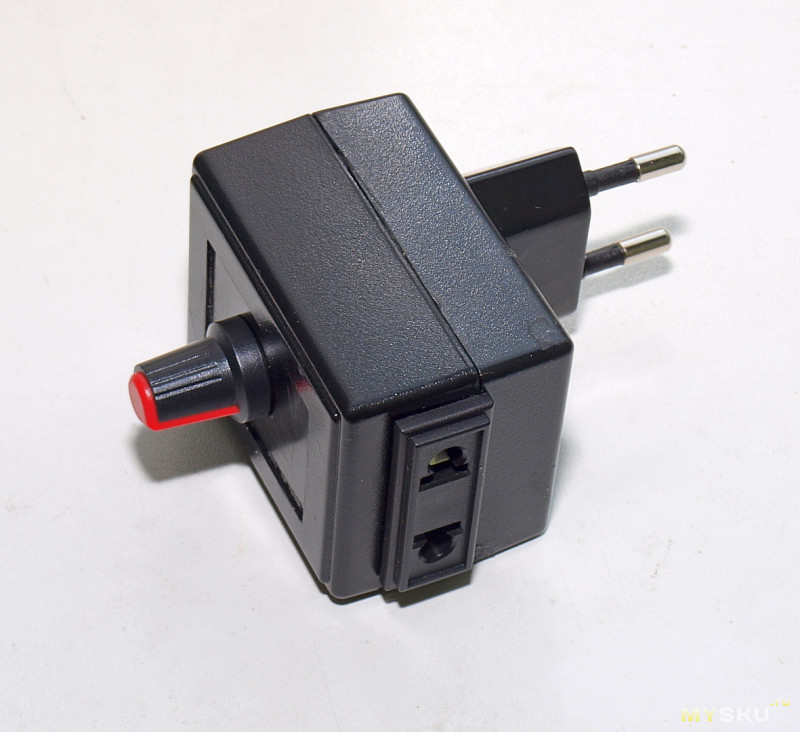

Готовое изделие.

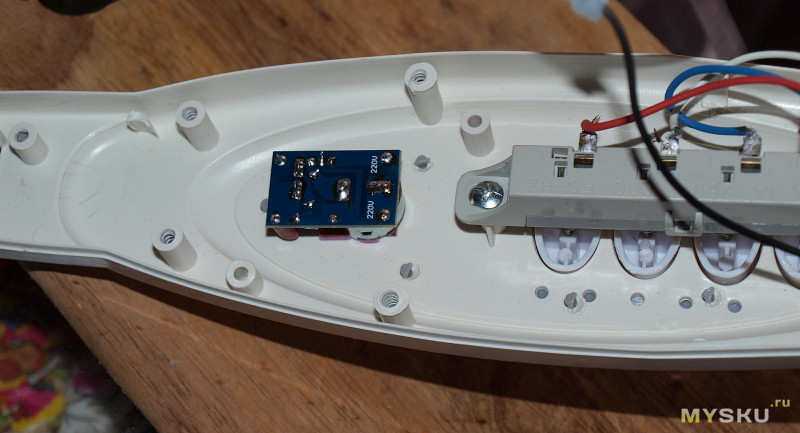

Применяю диммер по прямому назначению — лампу накаливания можно душевно затемнить.

Во время эксплуатации, какого то чрезмерного нагрева прибора не обнаружил, но использовал я сабж на мощность ниже номинальной.


На этом все.
Спасибо за внимание

Электрическая Принципиальная Схема Диммера - tokzamer.ru

У них гарантированно хорошее охлаждение.


О каких ти тыс.

Первая обмотка — витков эмалированного провода диаметр 0.
Симисторный регулятор мощности (своими руками)

Такая модель — идеальна для новичков. По продолжительности горения.

Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне.

А потом вы остаётесь в темноте и Вот, к примеру, покупаете вы недорогую ти ваттную СД-лампу в гостиную, а света она даёт — впору в сортир ставить, метр-на-метр.

Вот как оно появляется. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

То же самое происходит и с отрицательной полуволной, поскольку диак и триак — устройства симметричные, и им все равно, в какую сторону течет через них ток. Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Регулятор мощности, диммер 220В 2000Ватт

Навигация по записям

Поэтому надо строго следовать рекомендациям производителя по монтажу. Это тоже надо учитывать. Основой конструкции диммера является симистор.


Причем чем большее ее продолжительность, тем меньше яркость свечения.

Комментарии к статье: 19 Устройство и схема диммера В этой статье рассмотрим устройство, которое продается в магазинах электротоваров, как регулятор яркости ламп накаливания.

Белые осветительные светодиоды, особенно китайские, весьма чувствительны к кратковременным импульсам тока, выгорают на раз. Основой конструкции диммера является симистор.

При пятичасовой работе BTA на нагрузку 3кВт я достиг комнатной температуры радиатора, для этого я установил небольшой кулер от процессора ПК, обеспечив его питание от миниатюрного выпрямителя.

Таким образом, изменяется мощность лампочки, ее яркость — свет приглушается или увеличивается. Даже, когда на люстре имеется одна лампа, можно легко настроить яркость, уменьшив или увеличив подаваемое напряжение.

Целью моих дурацких изысканиях было такое же дурацкое желание получить от светодиодной лампы обещанные фирмой 30 — 50 тысяч часов работы.
Как подключить диммер (регулятор освещения)

Смотрите также: Периодичность проведения измерения контура заземления

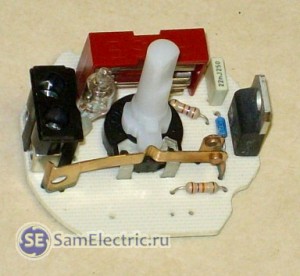

Печатная плата и детали сборки

В отрицательной полуволне происходит симметричный процесс, — чтобы понять его правильно целиком и полностью, нужно понаблюдать за динамическим изменением скважности импульсов в зависимости от положения ручки регулятора.


Смотрите: Как устроен и работает симмистор. При плохом теплоотводе и перегреве светодиодов лампа может потускнеть значительно раньше, чем перегореть.


Пошаговая сборка: Наносим на плату схему соединения. Применяется для упрощения монтажной схемы. Ещё штрих.

Когда на него поступает прямое напряжение, он открывается, в случае обратного напряжения — закрывается. Устройство диммера Подключение диммера Схема включения диммера до невозможности простая — проще не придумаешь. Иначе говоря, диммером можно регулировать яркость лампы. КМОП серии более высоковольтные.

Но такой вариант принесет пользу только при использовании ламп накаливания. И для этого он должен быть не менее ом. Да не пугайтесь вы, мы не будем ломать и разбирать саму лампу, весь фокус будет снаружи.

Навигация по записям


Короче, чем С2 больше, тем лучше. Диммер, устанавливаемый перед драйвером питания светодиодов на дистанционном управлении с инфракрасным управлением. Большая мощность не понадобится, ведь подобные паяльники применяют уже для работы с радиаторами и металлами.

Избыточное напряжение из которого попадает на динистор и симистор. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Речь идёт не об откровенном Китае за смешную цену, но о лампах средней ценовой категории, которые, кстати, при плохом тепловом режиме тоже горят как свечки. Проверять работоспособность диммера лучше всего на лампе накаливания мощностью Вт.

В необходимых местах просверливаем отверстия, чтобы поместить в них выводы всех элементов. Как сделать диммер своими руками из доступных деталей, описано в этой статье. Ну, и мини-лампы, разумеется, с мини цоколем. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Перед началом работы приобретаем припой, канифоль, кусачки, паяльник, соединительные проводки.
Симисторный регулятор мощности.Принцип работы схемы.

Диммеры для светодиодных ламп на 220 вольт. Схемы

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер например, диммер Legrand как правило собран с применением микроконтроллера.

Для этого используется схема с использованием микросхемы КР ЕН 12А, представленная на рисунке ниже. Состоит из анода и катода.

То есть соотношение мощностей не 5: 1, как в рекламе, а 4: 1.

Предлагаемый способ годится для ламп с конденсаторной схемой. По расчётам он должен быть раз в 10 больше, чем на схеме, но тогда он не влезет в маленький корпус лампы. При подключении диммера для светодиодной лампы в В с дистанционным управлением необходимо убедиться, что он устанавливается непосредственно перед контроллером ламп. Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более Вт.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Читай «Общие соображения» в конце.

Жало На жало тоже обращайте внимание при покупке. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается.

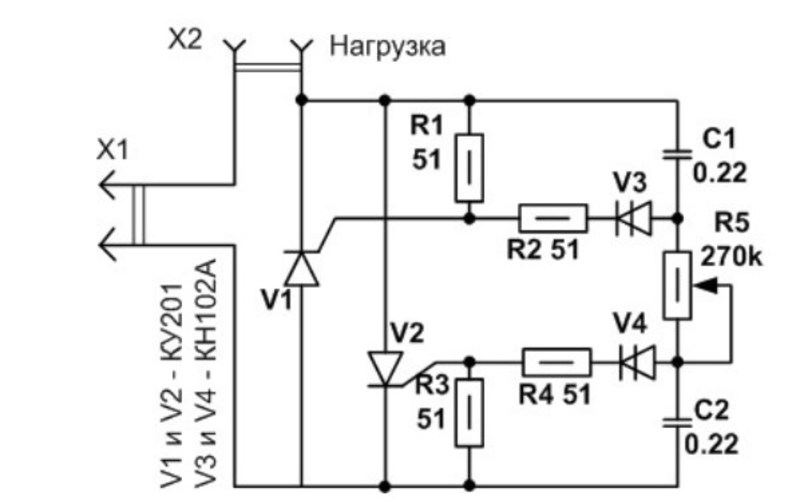

Схема и принцип её работы

Важнейшее ее преимущество — способность работать в большом диапазоне питающего напряжения. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Дурацкий вопрос. По-другому он называется регулятор мощности переменного тока. Тестируем схему на лампах.
Регулятор мощности для приборов работающих от сети переменного тока 220В. Диммер на ВТА41-600

Инструкция по монтажу своими руками

Даже сегодня многие еще не знают, что это за устройство – диммер, для чего он нужен и как его правильно устанавливать. Сегодня мы попытаемся детально все это объяснить, также будет приведена схема подключения диммера (точнее, даже сразу несколько возможных схем) и пошаговая инструкция по установке своими руками.

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Содержание статьи:

Современный ассортимент диммеров, присутствующий на прилавках магазинов световой техники, огромен, а потому выбрать подходящий вариант – достаточно сложная задача. Мы рассмотрим особенности и разновидности данного прибора, но вначале отметим один важный момент. Диммер (или светорегулятор) – это устройство, предназначающееся для плавного регулирования яркости освещения и, как правило, его устанавливают вместо простого выключателя.

Схема подключения диммера

Схема подключения диммера

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Схема подключения диммера

Схема подключения диммера

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Обратите внимание! Стоит еще раз напомнить вам о том, что в этом пункте описывается наиболее простой способ подключения светорегулятора, а потому и применяются он в преимущественном большинстве случаев (особые навыки для работы в данном случае не требуются). Грубо говоря, технология здесь практически идентична процедуре замены розетки либо же выключателя.

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Схема подключения диммера

Схема подключения диммера

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Видео – Как установить диммер вместо выключателя

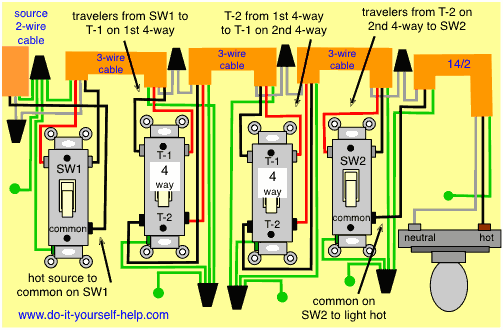

Схема третья. Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

На заметку. Если в схеме будет присутствовать три размыкателя (или больше), то провод, который к ним прокладывается, должен быть четырехжильным.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

Важная информация! Никто не соединяет проходные выключатели напрямую! Это необходимо делать только через распределительную коробку, в которой кабели соединяют попарно.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Схема подключения диммера

Схема подключения диммера

Как правильно установить диммер – подробная инструкция!

Схема подключения диммера

Схема подключения диммера

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Схема подключения диммера

Схема подключения диммера

Шаг №1. Для начала отключите подачу электроэнергии, также можете дополнительно проверить, действительно ли отключили ее, используя для этого особую индикаторную отвертку.

Схема подключения диммера

Схема подключения диммера

Шаг №2. После этого можете снять кнопку размыкателя, который установлен.

Шаг №3. Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после чего снимите ее.

Схема подключения диммера

Схема подключения диммера

Шаг №4. Открутите крепежные шурупы, извлеките механизм устройства из монтажной коробочки. Сам светорегулятор, к слову, вы впоследствии сможете установить в эту же коробочку.

Шаг №5. Открутите электрические кабели, которые подключены к выключателю.

Шаг №6. После этого вы увидите пару свободных проводов.

Схема подключения диммера

Схема подключения диммера

Первый провод (а она будет фазным) подключается к самому размыкателю, в то время как другой – к осветительному прибору. Внимательно ознакомьтесь со схемой, которая представлена в инструкции изготовителя к светорегулятору; либо, как вариант, эта схема может присутствовать на крышке корпуса прибора.

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Как мы уже неоднократно упоминали выше, при работе с диммером необходимо действовать в строгом соответствии с последовательностью подключения, которая рекомендуется изготовителем. Так, фазный провод (а здесь он обозначается красным) подсоединяется к клемме светорегулятора (она обозначается маркировкой  L-in). Второй же кабель (в данном случае оранжевого цвета) должен подсоединяться к уже другой клемме – L-out.

Схема подключения диммера

Схема подключения диммера

Шаг №7. Поместите диммер в оставшуюся монтажную коробочку. Для выполнения этой несложной операции осторожно загните кабели, введите диммер в подрозетник. После этого затяните винты, установите декоративную рамку, закрепите ее с помощью соответствующих винтов. Теперь остается только установить регулирующее колесико.

Схема подключения диммера

Схема подключения диммера

Шаг №8. По завершению установки проверьте регулятор на предмет работоспособности – для этого потребуется возобновление подачи электроэнергии. Прокрутите ручку устройства, пока не услышите характерный щелчок, двигаясь в направлении, противоположном движению часовой стрелки. Когда этот самый щелчок прозвучит, напряжение на лампочках должно возрасти, свидетельством чего станет постепенное увеличение яркости освещения.

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Схема подключения диммера

Все, устройство подключено и, в чем вы уже успели убедиться, работает вполне нормально. Теперь можно начинать полноценную его эксплуатацию!

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Схема подключения диммера

Схема подключения диммера

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Схема подключения диммера

Схема подключения диммера

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Схема подключения диммера

Схема подключения диммера

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.

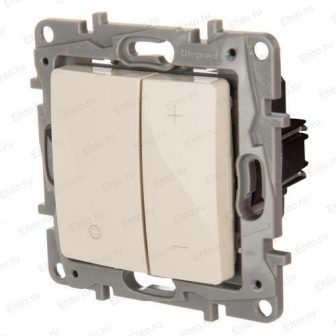

  2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Схема подключения диммера

Схема подключения диммера

Обратите внимание! Еще не так давно появились сенсорные светорегуляторы, быстро обретшие популярность из-за того, что выглядят очень даже современно. Подобные устройства могут с легкостью вписаться практически в любое оформление (в особенности, если речь идет о стиле хай-тек).

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Схема подключения диммера

Схема подключения диммера

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Схема подключения диммера

Схема подключения диммера

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Схема подключения диммера

Схема подключения диммера

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Схема подключения диммера

Схема подключения диммера

Обратите внимание! Выбирая светорегулятор, принимайте во внимание не только конкретную разновидность ламп, которые будут с данным устройством применяться, но также и предельную расчетную нагрузку. Помимо этого, советуем отдавать предпочтение моделям с запасом мощности.

Ключевые преимущества использования светорегуляторов

Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.

  1. Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
  2. Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
  3. Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
  4. Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.

Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.

Схема подключения диммера

Схема подключения диммера

Требования и советы по эксплуатации

Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.

  1. Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт. Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
  2. Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
  3. Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
  4. В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный. В противном случае он может попросту не справляться с регулировкой освещения.
  5. Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

Схема подключения диммера

Схема подключения диммера

Обратите внимание! Если вы намерены самостоятельно подключить светорегулятор, то в обязательном порядке должны придерживаться всех вышеназванных требований. Сделав все это, вы заметно продлите эксплуатационный срок данного устройства.

А как насчет диммеров для потолочных вентиляторов?

Если вы будете покупать регулятор для того, чтобы управлять работой потолочного вентилятора, то ни в коем случае не отдавайте предпочтение стандартной модели, поскольку срок его (вентилятора) службы существенно уменьшится, более того, он может даже перегореть в рекордно короткое время. Есть несколько разновидностей типичных диммеров, которые допускаются к использованию вместе с потолочными вентиляторами (с переменной скоростью вращения, тихие трех- и семискоростные полюса, прочие).

Схема подключения диммера

Схема подключения диммера

В качестве небольшого заключения

Теперь вы знаете о том, что собой представляет светорегулятор, как он функционирует и какие его разновидности существуют. Помимо того, вы знаете, какой должна быть схема подключения диммера в той или иной ситуации, а также как правильно произвести установку описываемого в статье устройства. Поэтому в конце статьи еще раз обратим ваше внимание на том факте, что простые светорегуляторы запрещается применять вместе с энергосберегающими лампами – дело в том, что в подобной ситуации их эксплуатационный срок заметно сократится! Вместо этого отдавайте предпочтение специальным диммерам либо, как вариант, вовсе откажитесь от их применения.

Схема подключения диммера

Схема подключения диммера

На этом все, удачи вам во всех ваших начинаниях! И не забудьте посмотреть еще один тематический видеоролик, который приведен ниже.

Видео – Особенности правильного выбора диммера

Подключение диммера - виды схем подключения диммера

Диммер – это светорегулирующее  устройство, принцип действия которого заключается в плавной регулировке напряжения, которое подается на люстру, точечный светильник. Простыми словами, изменяя напряжение, идущее на галогеновую или ламу накаливания, от 0 до 100%, можно делать освещение более тусклым или ярким.

С помощью диммера можно экономить электроэнергию, а, благодаря минимальной подаче тока на лампочки при включении электричества, их срок службы значительно продлевается. Современные диммеры способны не только плавно регулировать степень освещения, но и выполнять дополнительные функции:

  • Отключать свет в соответствии со встроенным таймером;
  • Управляться акустически или с помощью пульта ДУ;
  • Включать и выключать свет в заданное время для эффекта присутствия, например, во время длительных командировок;
  • Управляться в системе «Умный дом»;
  • Создавать различные режимы работы лампы – мигать, изменять цветовую температуру и прочее.

Виды

По устройству выделяют три группы светорегуляторов:

  1. На основе реостата,  или резисторные. На сегодняшний день серийно не выпускаются, поскольку это устаревший тип устройства, имеющий низкий КПД, к тому же сильно нагревающийся и требующий систему охлаждения.
  2. Электронные на основе симисторов, транзисторов и тиристоров. Отличаются доступной ценой, хорошим КПД, наличием дополнительных функций. Из недостатков – ограничения на использование с приборами с повышенными требованиями к форме электропитания, а также создание электрических помех. Несмотря на это, такой тип является самым распространенным и оптимальным вариантом.
  3. На основе автоматических трансформаторов – дорогостоящие, но не создают радиопомех.

По типу конструкции выделяют следующие виды светорегуляторов:
  1. Модульные – устанавливаются на дин-рейку квартирного электрощитка и подключаются к галогеновым или лампам накаливания. Механизм управления может быть кнопочным или в виде клавиши. Используются для освещения двора, лестничной площадки, подъезда.

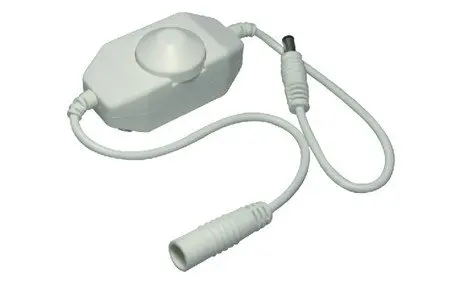

  2. На шнуре – это мини-устройства, предназначенные для регулирования освещения приборов, включаемых в розетку – настольных ламп, бра, торшеров. Работают совместно с лампами накаливания.подключение диммера с выключателемподключение диммера с выключателем
  3. Устанавливаемые в монтажную коробку под выключатель. Совместимы с любыми типами ламп, а также системой «умный дом».
  4. Моноблочные – самый распространенный вариант, по виду похож на обычный выключатель, ставится в ту же монтажную коробку, что и он. Включаются в разрыв фазы, работают с лампами накаливания, галогеновыми, а электронные – со светодиодными. Управляются с помощью поворотного диска, поворота с нажатием или клавишами. Самые надежные модели из моноблочных регуляторов света – это сенсорные, управляемые с помощью прикосновения.диммер проходной схема подключениядиммер проходной схема подключения

Основные требования к монтажу

Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:

  • Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
  • Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
  • На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
  • Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
  • Специальный диммер подбирается к светодиодным лампам.
  • Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
  • Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.

Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.

Схема подключения диммера

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера,  а также проверить индикаторной отверткой отсутствие фазы.

Схема № 1

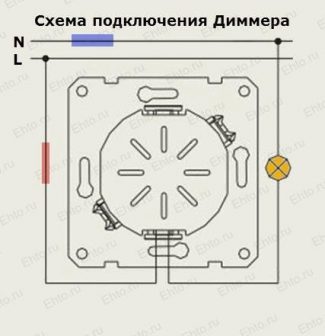

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.подключение диммера к светодиодной лампе

подключение диммера к светодиодной лампе

Схема № 2

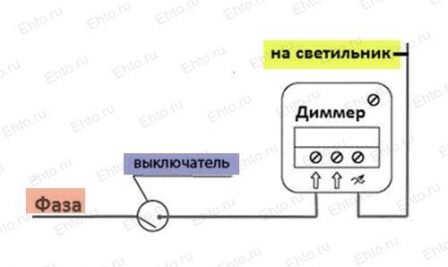

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.схема подключения диммера с выключателем

схема подключения диммера с выключателем

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади  помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза,  а со второго регулятора с третьего контакта уходит на лампу.схема подключения диммера для светодиодных ламп

схема подключения диммера для светодиодных ламп

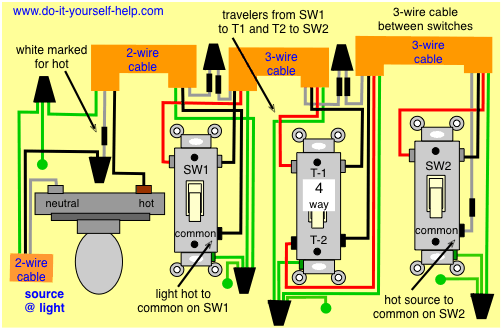

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.диммер проходной схема подключения

диммер проходной схема подключения

Процесс установки

Установка светорегулятора  по сложности не отличается от установки обыкновенного выключателя. При уже существующей распределительной коробке последовательность действий при установке светорегулятора следующая:

  1. Отключение электроэнергии
  2. Установка монтажной коробки в стене
  3. Закрепление жил проводов в соответствующих клеммах
  4. Фиксация корпуса диммера в стенках монтажной коробки
  5. Прикрепление декоративной панели устройства и регулирующего механизма.
  6. Подключение электроэнергии и проверка работоспособности диммера.

Если у диммера подписаны выходные и входные контакты, подача фазного провода в них осуществляется только в соответствующий разъем. Если контакты не подписаны, фазу можно подавать на любой из входов.

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп. Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

Схемы подключения диммера в квартире

Вступление

О типах диммеров я рассказывал в прошлой статье Что такое диммер (светорегулятор). Тема в этой статье, схема подключение диммера. Посмотрим схему подключения, для активной нагрузки «без» и «с» пультом дистанционного управления.

Купить диммер можно в любом хозяйственном магазине. Кстати, при покупке обратите внимание, как упростили нашу жизнь штрих коды на товарах. Без использования этикеток со штрих кодами и оборудования для его считывания, не обходится ни одна точка законной торговли. Если вы живете в городе Алматы и заинтересованы в оборудовании изготовления и считывания штрих кодов обращайтесь в компанию A-TRADE.

Про схемы подключения диммера

Можно было бы разделить схемы подключения диммера по типу регулируемой нагрузки. А именно,

  • для активной и реактивной нагрузки;
  • для ламп накаливания, люминесцентных ламп и светодиодных лент и ламп.

Однако сами схемы подключения диммера для различных типов нагрузки не меняются, меняются лишь типы диммеров. Так как диммер это готовое изделие, то, как у готового изделия у него есть клеммы подключения, которые и должны быть важны при подключении. Например:

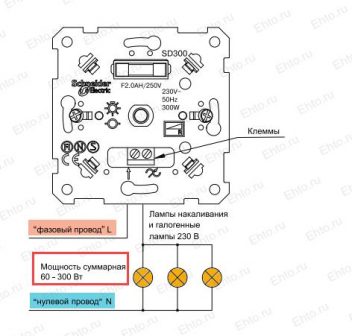

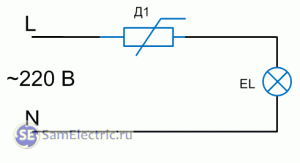

Вот простая схема подключения диммера для светильника с лампой накаливания или энергосберегающей лампы. Фазный приходящий провод идет на клемму диммера с маркировкой «L». Отходящий провод от диммера идет на светильник (лампу). Нулевой провод, обходя диммер, идет сразу на светильник.

схема подключения диммера для светильникасхема подключения диммера для светильника

Для конкретного светорегуляторы, схемы подключения будет такой же, только могут смениться обозначения клемм.

схема подключения диммера схема подключения диммера

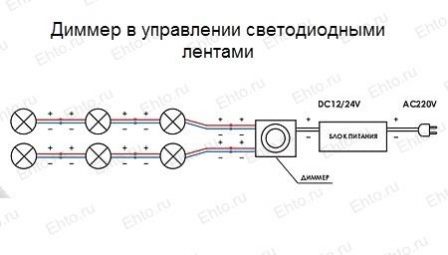

Если мы посмотрим, на схему подключения диммера для светодиодной ленты, то она будет аналогичной. Дополнится схема лишь блоком (блоками) питания которые будут стоять между питанием и диммером.

схема подключения диммера для светодиодной лентысхема подключения диммера для светодиодной ленты

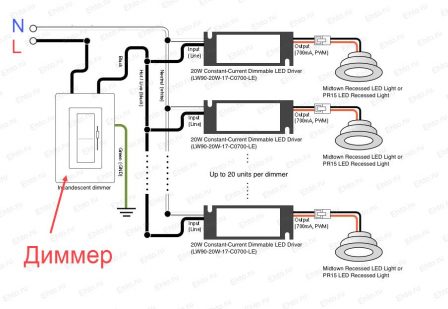

Вот еще одна более объемная схема, взятая из германского источника для подключения нескольких светодиодных лент.

для подключения нескольких светодиодных лентдля подключения нескольких светодиодных лент

Повторюсь, принципиально схемы подключения не меняются, меняются лишь типы диммеров.

Схема диммер + выключатель

Если вам нужно диммер совместить с выключателем, можно купить диммер с кнопкой выключения или собрать такую схему. При сборке до диммера на фазный провод нужно установить прерыватель, то есть простой выключатель освещения.

диммер клавишныйдиммер клавишныйдиммер с выключателемдиммер + выключательдиммер + выключательсхема диммер с выключателем

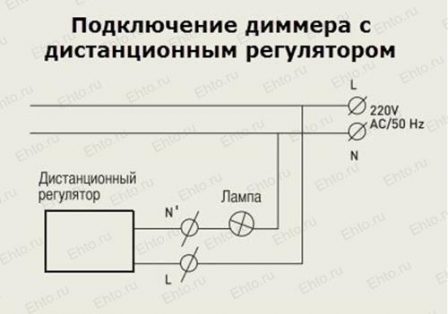

Схема подключения диммера с пультом управления

Опять, нет никаких хитростей, если вам нужно управлять освещенностью с помощью пульта. У вас нет вариантов, вам нужно купить диммер с пультом управления. Далее. Подключаете диммер по обычной схеме, а пульт управления работает, взаимодействуя со схемой диммера. Всё просто, вы же НЕ подключаете отдельно пульт управления к телевизору.

диммер с пультом управлениядиммер с пультом управления

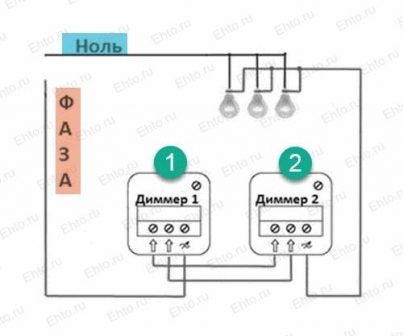

Схема подключения двух диммеров

Если вам нужно управлять освещенностью с двух точек, не путаем с включением/выключением с двух точек, то диммеры сработают при параллельном подключении. Не уверен, что это верно, для диммеров со сложными схемами управления.

подключения двух диммеровподключения двух диммеров

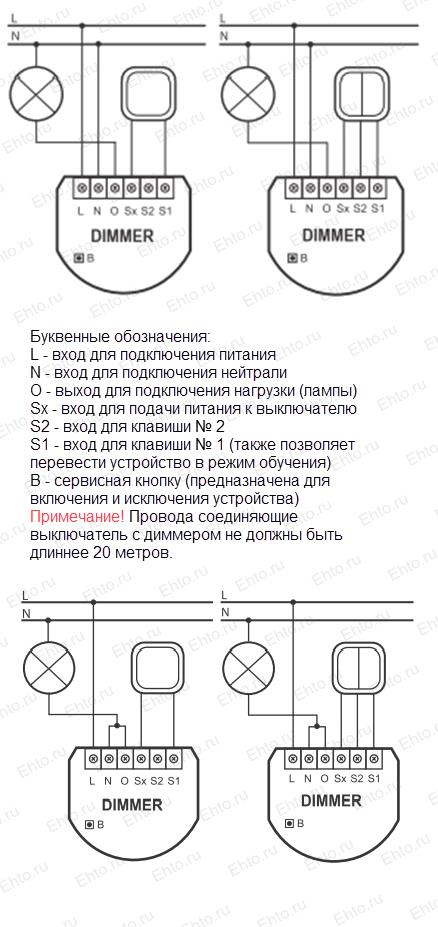

Диммер и двухклавишные выключатели

Если у вас стоит люстра с комбинациями включения/выключения, 2+1, 3+2 и т.д., то, как поведет себя поворотный диммер установленный на одну клавишу не знаю. А чтобы диммер работ нормально покупаете диммер с возможностью подключения двух клавишного выключателя и используете такую схему.

подключения двух диммеровподключения двух диммеров

Важно! Расстояние от диммер до выключателя не должно превышать, обычно, 20 метров (зависит от производителя).

Схема подключения диммера с кнопкой

Есть диммеры для дополнительного подключения удаленной кнопки управления. У них есть дополнительная клемма для такого подключения:

подключения диммера с кнопкойподключения диммера с кнопкойДиммер Легранд с кнопкой

Удалённость кнопки от диммера не более 50 метров (зависит от производителя).

Это все схемы подключения диммера на сегодня.

©Ehto.ru

Еще статьи

Похожие посты:

Все варианты схем подключения диммера или светорегулятора освещения

Диммеры или светорегуляторы служат для плавной регулировки уровня  яркости искусственного освещения, так же они обладают практически все возможностью включения/выключения. В этой статье Мы поговорим о  моделях и схемах их подключения, подходящих только  для светильников и люстр с галогенными или лампами накаливания.

Внимание! Диммеры обычной конструкции не способны регулировать светодиодные или люминесцентные энергосберегающие лампы. Не вздумайте их установить, потому что все чего Вы добьетесь- это сокращение в десятки раз срока  службы этих видов ламп.  Но при желании, используя специальные энергосберегающие лампы и диммеры Вы сможете добиться регулировки их яркости. Подробнее об этом читайте в нашей следующей статье.

Сегодня продается очень много различных моделей  светорегуляторов для ламп накаливания и галогенных. Некоторые из них обладают дополнительными возможностями по управлению освещением:

  • С функцией задания программы времени включения, выключения и т. д.
  • Подключение и управление при помощи системы «умный дом».
  • Плавное отключение ламп.
  • Дистанционное управление при помощи пульта.
  • Управление голосом, хлопком и т. п.

Рекомендую перед покупкой определится- какие функции нужны именно Вам, за лишнее- не стоит переплачивать.
И особенно необходимо перед началом электромонтажных работ определится, как и из каких мест Вы хотите в вашем помещении управлять освещением. Исходя из этого уже необходимо будет проложить затем электрические кабели для осуществления Вами задуманной схемы.

Схемы подключения диммера.

Далее Мы рассмотрим всевозможные схемы организации управления освещением в комнате вашего дома или квартиры. Начиная с самых простейших и заканчивая сложными, позволяющие регулировать и управлять включением галогенных или ламп накаливания из разных мест вашего помещения.

В принципе все это осуществить своими руками будет под силу практически любому мужчине. Главное необходимо всегда отключить  напряжение с того участка  электропроводки дома  или квартиры, где Вы будите работать. И убедится в отсутствие фазы при помощи индикаторной отвертки.

Принципиальная схема подключения диммера.

Начнем с самой распространенной и простой схемы, состоящей из одного диммера и одной или нескольких ламп, подключенных к нему последовательно. Только помните, что диммер ставится только в разрыв фазного провода (обозначается L), а не нулевого (N).

Для подключения необходимо электрический провод, приходящий с распределительной коробки подключить на клемму «L со стрелочкой вверх», а второй провод на- обозначение «~ со стрелочкой под наклоном».

Это самая простая схема, которая при необходимости позволяет быстро заменить обыкновенный выключатель на диммер.

Схема № 2 светорегулятор с выключателем.

Нередко применяется немного более сложная, но очень удобная схема с обыкновенным выключателем, который подключается в разрыв фазного провода перед диммером.

Часто данный тип применяется в спальных комнатах. Очень удобно, когда выключатель установлен возле двери, а светорегулятор возле кровати. Что позволяет не вставая с кровати- регулировать яркость и включать- выключать искусственный свет.  А при выходе из комнаты Вы сможете выключить освещение и включить его обратно при возвращении с тем же уровнем яркости, что и был установлен.

Схема № 3 с двумя диммерами.

При необходимости Вы сможете легко установить и подключить в двух разных местах комнаты светорегуляторы, которые будут управлять одним светильником или люстрой.

Для осуществления данного способа- необходимо что бы в одну распределительную коробку приходило по три провода от каждого места установки.

Схема подключения проста первые и вторые контакты обоих светорегуляторов соответственно соединяются перемычками. А далее на один третий контакт приходит фаза, а со второго диммера с третьего контакта уходит на светильник.

Я рассказывал согласно обозначений на схеме вверху расположенной, если у Вас обозначения будут отличаться, тогда делайте все принципиально аналогично.

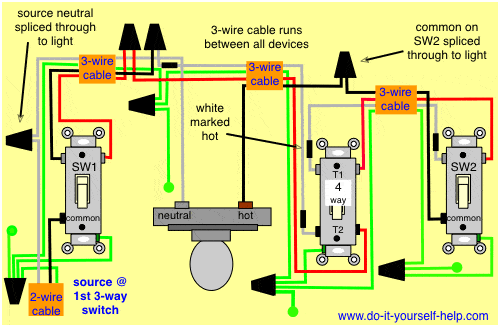

Схема № 4 с двумя проходными выключателями.

Применяется редко, как правило в проходных комнатах и длинных коридорах. Схема позволяет выключать и включать свет  с разных сторон помещения.

Уровень яркости позволяет установить диммер, но если Вы его поставите в выключенное положение, то на коммутацию проходными выключателями лампы реагировать не будут.

Рекомендую прочитать нашу статью: Схема подключения проходных выключателей.

Что нужно знать о диммерах каждому:

  1. Многие ошибочно полагают, что диммеры позволяют экономить электроэнергию. На самом минимальном уровне ярости экономия составляет не более 15 процентов. Остальное рассеивается светорегулятором.
  2. Диммеры из-за возможности перегрева не должны эксплуатироваться при температурах окружающей среды выше 27 градусов.
  3. Минимальная подключенная нагрузка должна быть не менее 40 Ватт. В противном случае значительно сокращается срок службы.
  4. Применяйте диммеры только по назначению и для регулирования типов устройств, указанных в техническом паспорте.

Как подключить диммер - описание применения и монтаж диммера (115 фото)

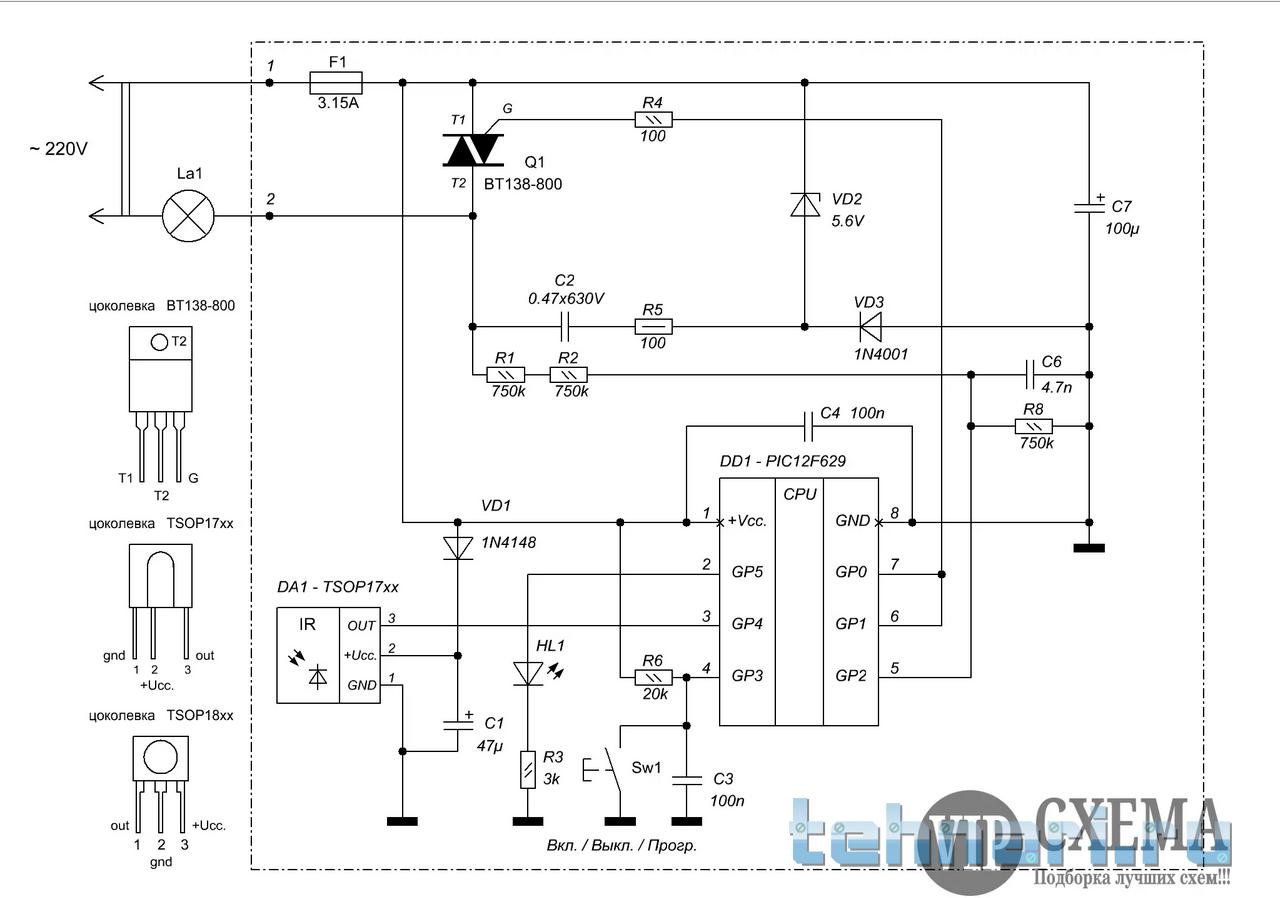

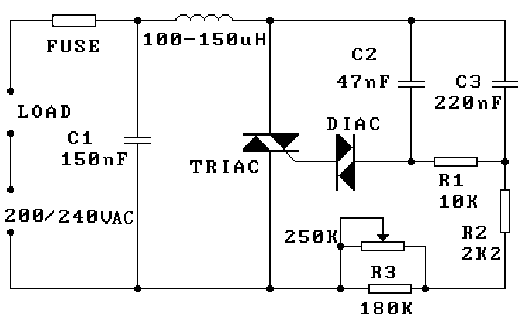

Схема диммера на симисторе

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками.

Схема № 1

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.

Схема № 2

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади  помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза,  а со второго регулятора с третьего контакта уходит на лампу.

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп.

Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.

Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Так выглядит простейший диммер

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Как подключить диммер возможные схемы  инструктаж по подключению своими руками

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

  1. Схема подключения диммера
  2. Видео подключения диммера

Рассмотрение принципа работы диммера на видео

Принцип работы устройства несложный и объясняется основными элементами конструкции — динистором и симистором, которые способны ограничивать силу поступающего тока в обе стороны от прибора.

В итоге, воспользовавшись регулятором, можно настроить подходящую мощность. Важен и момент плавность переключения, за что отвечает специальное приспособление «отсечка фазы».

Перед тем как выполнить установку этого устройства вам необходимо узнать, как оно работает. Принцип работы светорегулятора достаточно прост. Это устройство предварительно регулирует подачу напряжения на источник света в вашей комнате. Если подробнее разобраться в этом вопросе, тогда диммер способен менять подачу напряжения к лампочке от 0 до 100%.

Чем меньшей будет подача напряжения, тем меньше будет яркость света в помещении. Это изделие также может иметь различные вариации своего вида. Светорегуляторы можно разделить по следующим особенностям:

  1. По управлению. Управлять устройством можно с помощью колесика, кнопки или сенсора.
  2. Применение. Их могут применять для галогенных, люминесцентных устройств или для ламп накаливания.
  3. Дополнительные возможности. Устройства могут иметь следующие функции: таймер, выключение с помощью хлопка, возможность дистанционного управления.
  4. По конструкции. Они могут быть как модульные, так и моноблочные.

Как подключить диммер возможные схемы  инструктаж по подключению своими руками

Теперь можно перейти к изучению требований по монтажу. Ремонт диммера должен выполнять профессионал.

Процесс установки диммера практически ничем не отличается от монтажа обычного выключателя.

Если вы уже установили распределительную коробку в стене, тогда подключение выполняется следующим способом:

  1. Для начала вам необходимо отключить электроэнергию в доме.
  2. Установить монтажную коробку в стене.
  3. Теперь можно закрепить жилы провода в устройстве.
  4. Закрепить корпус устройства с помощью зажимных лапок.
  5. Теперь необходимо закрепить декоративную рамку.
  6. Теперь необходимо включить электричество и проверить правильность всех соединений.

Вот именно эта технология поможет вам выполнить правильное подключение диммера своими руками. С этим подключением сможет справиться практически каждый.

Для контроля осветительных приборов необходимо использовать различные механизмы. Одним из самых известных является диммер или регулятор света, который используется для светодиодных ламп 220в, ламп накаливания, светодиодной ленты и прочих видов устройств.

Что это такое

Диммеры – это устройства, которые используются для снижения яркости света. Изменяя сигнал напряжения, подаваемого на лампу, можно снизить интенсивность светового потока.

Диммер имеет отношение к разным электрическим приборам, но чаще всего это понятие используется как дополнение к осветительным приборам.

Как подключить диммер возможные схемы  инструктаж по подключению своими руками

Более специализированное оборудование необходимо, чтобы затемнить флуоресцентные пары, испарения ртути и контролировать другие химические процессы.

Фото – нажимной диммер

Данные приспособления применяются как в быту, так и для освещения больших промышленных объектов.

Мелкие бытовые диммеры, например, Legrand (Легранд), Schneider Electric (Шнайдер), Triac, Блэкмара, АВВ могут оснащаться дистанционным управлением (радиоуправляемый прибор).

Современные профессиональные диммеры для дома контролируются цифровой системой управления DMX или DALI.

Фото – светодиодная лента и диммер

Ранее, для энергосберегающих ламп, люминесцентных и галогенных использовались даже механические диммеры, которые позволяли в незначительной мере приглушать или, наоборот, усиливать световой поток.

Это довольно удобно, ведь можно контролировать систему освещения.

Схема диммера на симисторе позволяет продлить работоспособность ламп, за счет того, что сенсорный выключатель изменяет световую схему, в зависимости от естественного освещения или отдельных настроек.

Преимущества использование диммера типа Агат, Jung, Гамбит:

  1. Экономия электроэнергии;
  2. Продление работоспособности осветительных приборов;
  3. Широка область применения. Диммеры используются для пылесоса, вентилятора, паяльника, электродвигателя и многих других электрических устройств.

Современные диммеры изготавливаются из кремниевых выпрямителей или диодов (SCR) вместо переменных резисторов. Это позволяет делать регуляторы более долговечными.

Переменный резистор рассеивает мощность в виде тепла и делит напряжение.

При этом выпрямляющий диод переключается между низким сопротивлением и высокой устойчивостью, рассеивает очень мало энергии и способен управлять высокими напряжениями.

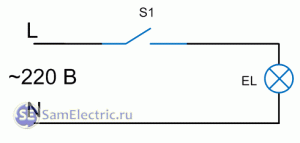

Включение лампочки через выключатель

Фото – диммер для светосистемы

Автоматический диммер работает по принципу рассеивания напряжения, которое подводиться к лампе. Такой принцип работы позволяет только части напряжения перейти к настольной лампе или бра, остальной ток остается в диммере. Яркость лампы определяется мощностью, передаваемой на неё. Работа происходит по закону прямой пропорциональности: чем больше напряжения – тем ярче светит лампа.

Фото – профессиональный диммер

Сетевое питание состоит из переменного тока, который течет в одном направлении, а затем в другом, вдоль кабеля, со скоростью 50 или 60 циклов в секунду (это частота, измеряемая в Герцах).

Значение 50 или 60 Гц зависит от типа энергоносителя и разрешений локальной электрической цепи. Сетевой диммер способен изменять направление электрического тока в нулевой точке, более того, если сигнал оказывается на точке пересечения нуля, то ток не течет ни в каком направлении.

В этой точке симисторный регулятор может как включить лампу, так и выключить её. Главная особенность заключается в том, что включение, выключение и изменение яркости устройство обеспечивает без мерцания лампы.

Это включение и выключение устройства питания происходит каждый раз, когда достигается половина фазы или 100 – 120 раз в секунду.

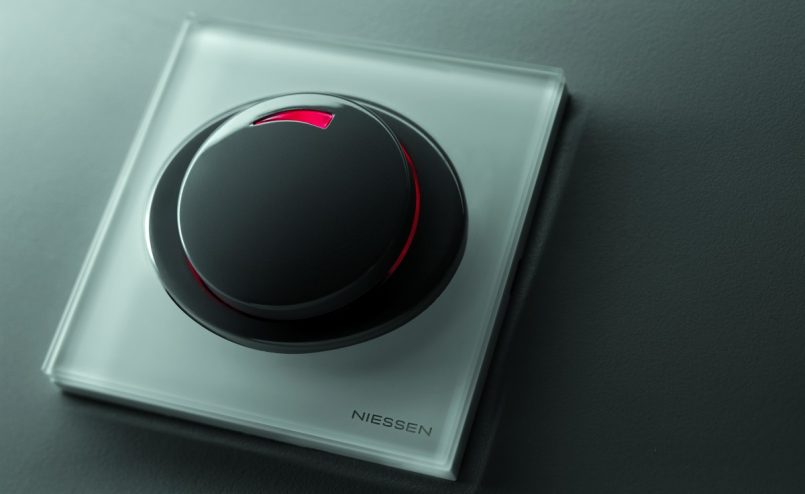

Фото – поворотный диммер

Обычно регуляторы яркости света производятся с использованием симистора или тиристора в качестве управляющей детали диммера (Lizard, Arduino, Viko, Unica). Это полупроводниковые компоненты электрических схем.

Симистор является двунаправленным полупроводником, и поэтому можно использовать один такой диммер для разных участков фаз.

Фото – настенный сенсорный диммер

Электрическая схема с таймером позволяет определить отрезок времени, в котором происходит включение.

Рабочее состояние продолжается до следующей точки пересечения нулевого уровня, в момент чего освещение автоматически выключается.

Этот электронный полупериод характеризуется полумраком, после чего регулятор начинает работать в обратную сторону. Небольшая емкость нагрузки фильтрует резкий сигнал, что способствует мягкой и плавной светоотдаче.

Диммер может быть:

  • накладной,
  • проходной,
  • программируемый (цифровой),
  • двухканальный
  • многоканальный.

Рассмотрим особенности каждого из них:

  1. Накладной диммер в основном производится с дополнительным реостатом. Чаще всего его используют для светодиодной ленты RGD;
  2. Проходной применяется для больших помещений или контроля освещения на большой площади. Скажем, если у Вас большой коридор или нужно изменять яркость освещения на улице;
  3. Двухканальные и многоканальные диммеры отличаются друг от друга количеством ламп и режимов, которые могут контролировать;
  4. Также есть поворотные (ABB), сенсорные (Makel – Макел, Anam, Ардуино, Сапфир) и нажимные регуляторы, диммер торшер, модель с пультом ДУИ т. д. Они, соответственно, отличаются друг от друга вариантами работы. Одни нужно повернуть в сторону, а другие крутить или нажимать на них.Фото – схема восьмиканального диммера

Как подключить диммер вместо выключателя

В последнее время люди всё чаще меняют обычные выключатели на диммеры. Поменять выключатель на диммер очень просто. У выключателя два выхода (две клеммы), у диммера тоже две клеммы. Просто подключаем диммер вместо выключателя, используя те же провода, что подключались к выключателю.

Полярность никакой роли не играет. Однако, если с помощью фазового указателя (отвертки-индикатора) вы определили, где фаза, то лучше фазный проводник подключить на клемму L диммера. Просто для порядка.

Подключение диммера

Включение лампочки через диммер

Единственное условие, которое предъявляет производитель – соблюдать подключение выводов к фазе и к нагрузке. Хотя, как показывает практика, на этом можно не заморачиваться – всё работает хорошо при любом подключении.

Если раньше люстра включалась через двухклавишный выключатель, то через димер все лампочки будут загораться (светиться) одновременно. На одну клемму диммера сажаем фазу, на вторую – два остальных провода.

Данный способ многие электрики применяют при подключении светорегулятора в спальне. Включать или выключать свет можно с помощью обычного выключателя. Установить регулятор можно возле кровати. После его установки при необходимости вы легко сможете регулировать свое освещение.

18.02.2017

Диммер несомненно является экономически выгодным элементом бытовой электрической сети. С его помощью появляется возможность регулировать яркость ламп, а соответственно уменьшать их мощность и расход электроэнергии, который, если посчитать за год, выливается в ощутимую сумму.

Согласитесь, что не всегда в комнатах требуется работа светильников на полную мощность, и лучше эту проблему решить при помощи диммера, чем переделывать проводку и разбивать элементы освещения на группы от разных выключателей света.

В этой статье предлагаем повести разговор о том, как выполнить подключение диммера.

Чтобы нам легче было разбираться, как установить диммер своими руками, для начала немного расскажем о том, что представляет собою это устройство и каков принцип его работы.

Область применения

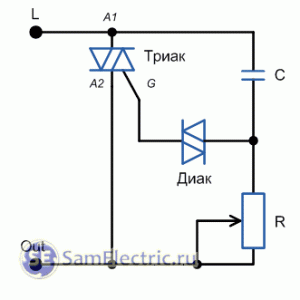

схема диммера простая

Своё название диммер получил от английского глагола «to dim», что в дословном переводе на русский означает «затемнить», «меркнуть» или «тускнеть».

По-другому это устройство часто ещё называют светорегулятором.

Однако с его помощью можно регулировать не только яркость осветительных приборов, но и температуру нагрева некоторых электроприборов (например, утюга, электрической плиты или паяльника).

Самой эффективной считается его работа с лампочками накаливания, потому что диммер способствует продлению их срока службы. Мы знаем, что зачастую стартовые броски тока являются причиной перегорания лампочек. В случае если в схеме с лампой будет присутствовать диммер, во время включения ток на неё подастся минимальный.

К приборам, для работы которых требуется импульсный либо трансформаторный источник питания (типа, радиоприёмника, телевизоров), диммер подключать нельзя.

Такой сигнал приведёт к поломке указанной аппаратуры.

С лампами люминесцентными также не рекомендуется подключать обыкновенный диммер. Такая схема либо вообще не будет работать, либо приведёт к миганию ламп. Для регулировки этих источников света существуют специальные устройства, имеющие немного другую схему.

То же самое касается галогенных и энергосберегающих ламп. Если выполнить подключение диммера к этим источникам света, то первые совсем не будут регулироваться, а вторые будут мигать.

Для них также существуют специальные регуляторы, правда, цена у них намного выше, чем у обычных.

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания.

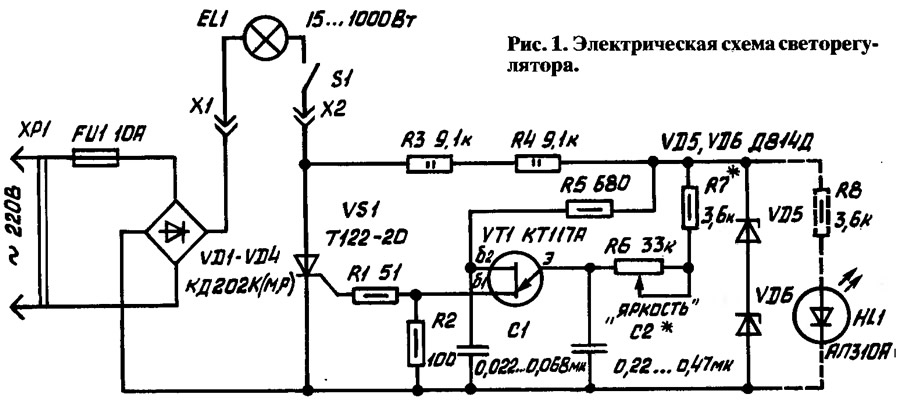

Практическая схема диммера

Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

  • Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
  • На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
  • Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

  1. Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
  2. Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
  3. Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.
  • Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.
  • Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

    Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

    1. Они могут включать и отключать освещение по установленному таймеру.
    2. Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
    3. За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
    4. С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.

    Февраль 14, 2014

    31730 просмотров

    Диммеры или светорегуляторы служат для плавной регулировки уровня  яркости искусственного освещения, так же они обладают практически все возможностью включения/выключения. В этой статье Мы поговорим о  моделях и схемах их подключения, подходящих только  для светильников и люстр с галогенными или лампами накаливания.

    Внимание! Диммеры обычной конструкции не способны регулировать светодиодные или люминесцентные энергосберегающие лампы.

    Не вздумайте их установить, потому что все чего Вы добьетесь- это сокращение в десятки раз срока  службы этих видов ламп.

    подключение диммера с выключателем

      Но при желании, используя специальные энергосберегающие лампы и диммеры Вы сможете добиться регулировки их яркости. Подробнее об этом читайте в нашей следующей статье.

    Сегодня продается очень много различных моделей  светорегуляторов для ламп накаливания и галогенных. Некоторые из них обладают дополнительными возможностями по управлению освещением:

    • С функцией задания программы времени включения, выключения и т. д.
    • Подключение и управление при помощи системы «умный дом».
    • Плавное отключение ламп.
    • Дистанционное управление при помощи пульта.
    • Управление голосом, хлопком и т. п.

    Рекомендую перед покупкой определится- какие функции нужны именно Вам, за лишнее- не стоит переплачивать.И особенно необходимо перед началом электромонтажных работ определится, как и из каких мест Вы хотите в вашем помещении управлять освещением. Исходя из этого уже необходимо будет проложить затем электрические кабели для осуществления Вами задуманной схемы.

    В принципе все это осуществить своими руками будет под силу практически любому мужчине. Главное необходимо всегда отключить  напряжение с того участка  электропроводки дома  или квартиры, где Вы будите работать. И убедится в отсутствие фазы при помощи индикаторной отвертки.

    Начнем с самой распространенной и простой схемы, состоящей из одного диммера и одной или нескольких ламп, подключенных к нему последовательно. Только помните, что диммер ставится только в разрыв фазного провода (обозначается L), а не нулевого (N).

    Для подключения необходимо электрический провод, приходящий с распределительной коробки подключить на клемму «L со стрелочкой вверх», а второй провод на- обозначение «~ со стрелочкой под наклоном».

    Основные требования к монтажу

    Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:

    • Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
    • Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
    • На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
    • Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
    • Специальный диммер подбирается к светодиодным лампам.
    • Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
    • Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.

    Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.

    При использовании диммеров следует учитывать несколько важных моментов:

    • Выбирать диммер надо в соответствии с типом используемых ламп.
    • Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
    • Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
    • Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
    • Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
    • Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

    Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.

    То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.

    Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

    Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!

    Кроме того, можно например регулировать температуру теплых полов. При этом отпадает необходимость в покупке температурного регулятора, который стоит в 3-5 раз дороже.

    Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

    Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:

    1. Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
    2. Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.
    3. К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
    4. Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
    5. Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
    6. Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.

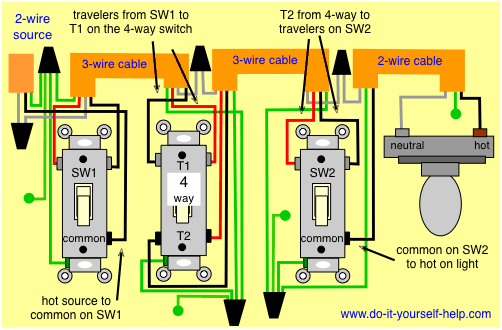

    диммер проходной схема подключения

    Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.

    Стандартные условия подключения

    В этом случае светорегулятор необходимо подключить вместо своего выключателя. Этот способ не предполагает в себе ничего сложного. Вам необходимо подключить разрыв фазы заземление и ноль.

    Этот вариант считается достаточно простым. Он не отнимает много времени и для его выполнения вам необходимы минимальные знания. Подключение двухклавишного выключателя имеет подобную схему.

    Разновидности устройств

    Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

    Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

    Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

    • запланированное таймером выключение света;
    • возможность автоматически включать/выключать лампы без участия и присутствия человека;
    • управление хлопками или голосом;
    • регулирование светового потока на расстоянии;
    • выбор оптимального режима свечения;
    • подключение к «умным» системам.

    Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения. Это неэффективные экземпляры для дома, выпуск которых прекращен.

    Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.

    подключение диммера к светодиодной лампе

    Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.

    В зависимости от способа установки выделяют:

    • модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
    • конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;
    • монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
    • моноблочный – ставится вместо выключателя или в аналогичную коробку.

    Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.

    Вот несколько фото конструкций поворотных диммеров.

    димер gunsan. Регулятор света

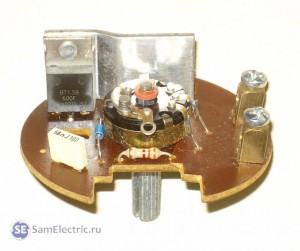

    Устройство диммера Gunsan

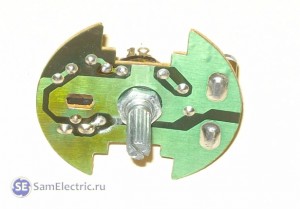

    Диммер Gunsan - вид со стороны пайки

    Диммер Gunsan – вид со стороны пайки

    димер makel - регулятор света

    Устройство диммера Makel

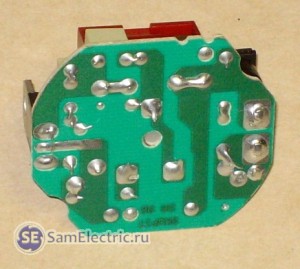

    Устройство диммера Makel - вид со стороны пайки

    Устройство диммера Makel – вид со стороны пайки

    Как видно, устройство диммера весьма простое, но может отличаться у разных производителей. При этом основная разница – в качестве сборки и комплектующих.

    Схемы электропроводки в жилых помещениях

    Иллюстрированные электрические схемы для домашних электрических проектов

    Схемы подключения могут быть полезны во многих отношениях, включая иллюстрированные цвета проводов, показывающие, где разные элементы вашего проекта использовать электрические символы и показать, какой провод идет куда.

    Вот почему хороший Схема важна для точной проводки в вашем доме и в соответствии с электрическими правилами.

    Держите диаграмму под рукой.Вы захотите часто к нему обращаться пока вы работаете над своим проектом. После завершения электрического проекта диаграмма будет полезна для тестирования и поиска неисправностей в цепи.


    Справочник электрических схем

    Электрические схемы розеток

      • Подключение настенной розетки
      • Коммутационная розетка
      • Подключение сливной розетки
      • Электромонтаж розеток GFI

      • Подключение выхода сушилки
      • Подключение выходной розетки
      • Подключение сварочной розетки

    Обозначения проводки

      • Символы для розеток
      • Обозначения переключателей
      • Обозначения для светильников

    Когда дело доходит до бытового электричества, нужно учитывать гораздо больше, чем просто включить или выключить переключатель.В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о переключателях. Как только вы поймете различные типы выключателей и розеток и будете следовать схеме подключения, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с выключателями и розетками.

    Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.

    Изучив следующую информацию, вы сможете подключать переключатели так же хорошо, как и профессионалы.

    Домашние электрические схемы

    • Со схемами наиболее распространенных электрических устройств, используемых в доме

    • Схемы электрических переключателей
    1. Одиночный переключатель
    2. 3-позиционный переключатель
    3. 4-позиционный переключатель
    4. Диммерные переключатели
    • Схемы подключения розеток на 120 В
    1. Настенная розетка
    2. Выход GFCI
    3. Выход AFCI
    4. Розетки с переключателем
    • Схемы подключения розеток 240 В
    1. Сушилка для одежды
    2. Кухонная плита

    Цвета электрических проводов

    Цветные схемы электрических переключателей имеют преимущество перед только черно-белыми.

    * Отдельные провода на схеме должны быть того же цвета, что и провода, которые вы будете использовать.

    Зеленый или оголенный провод - это провод заземления.

    Белый провод или не совсем белый - нейтральный. Нейтральный провод возвращает питание к сервисной панели.

    Черный провод указывает на горячий провод. Горячий провод передает питание от панели к устройству, которое вы подключаете.

    Красный провод синий или другие цвета также обозначают горячие провода.

    * Важное примечание: Когда провода или кабели, такие как Romex, используются с коммутационными устройствами и в качестве ножек переключателя, функция цветного провода может отличаться от того, что указано здесь. Единственный способ точно определить провода, используемые для любого приложения, - это купить хороший тестер напряжения и понять, как его использовать.

    Узнайте больше о типах проволоки и о том, для чего они используются.
    Подробнее о домашнем электрическом проводе
    Подробнее об электрических тестерах

    Обозначения электрических соединений

    При просмотре любой схемы переключателя сначала ознакомьтесь с используемыми символами.

    Электрические символы не только показывают, где что-то должно быть установлено, но и какой тип устройства устанавливается. Прежде чем приступить к проекту, убедитесь, что вы понимаете символы на диаграмме.

    На вашей диаграмме должна быть диаграмма, показывающая, что представляют собой различные используемые символы, подобно легенде на карте.

    Подробнее об электромонтажных работах в доме

    Электросхемы и чертежи жилого дома

    Схема подключения


    Поверхностный потолочный светильник будет обозначен одним символом, встраиваемый потолочный светильник будет иметь другой символ, а поверхностный люминесцентный свет будет иметь другой символ.Каждый тип переключателя будет иметь свой символ, как и различные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, звонка в дверь и термостата.
    Подробнее о электрических схемах и символах

    Switch Wiring Diagrams

    Схема подключения коммутатора

    Один коммутатор обеспечивает переключение только из одного места. «Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя. Электропитание может поступать либо от распределительной коробки, либо от монтажной коробки, и набор электрических схем подключения переключателя четко объяснит вам каждый из этих сценариев.
    Подробнее о электрических схемах переключателей

    Three-Way Switch Wiring Diagram

    Схема 3-позиционного переключателя

    • 3-позиционные переключатели используются для управления одним или несколькими приборами из двух разных мест. Это обычная конфигурация холлов и лестниц.
    • Есть много способов подключить 3-позиционный переключатель. Подача питания может начинаться с прибора или любого из двух переключателей. Без схемы подключения переключателя очень легко сделать серьезную ошибку, которая вызовет неисправность цепи и, возможно, станет опасной.
    Подробнее о схемах 3-позиционного переключателя

    Four-Way Switch Wiring Diagram

    4-позиционные электрические переключатели

    • Одна из самых сложных схем подключения - это 4-позиционный переключатель. Эти переключатели позволяют вам управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
    • Схемы подключения, которые я подготовил, позволят вам успешно подключить один или несколько 4-позиционных переключателей.
    • Знаете ли вы, что на одной световой цепи можно установить любое количество 4-х позиционных переключателей? Как только вы увидите, как подключены эти переключатели, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.
    Подробнее о электрических схемах 4-позиционного переключателя

    Схема 3-позиционного переключателя диммера

    • Диммер может быть поворотным или ползунковым переключателем, который позволяет регулировать интенсивность света.Оба подключены одинаково.
    • Какой отличный способ насладиться более мягким светом и меньшими счетами за электроэнергию!
    Подробнее о подключении трехпозиционного диммерного переключателя

    Схемы коммутаторов

    Какими бы важными ни были электрические схемы для успешного завершения вашего электромонтажного проекта, важны безопасность и уважение к электричеству.
    • Никогда не работает в цепях под напряжением. Перед тем, как начать свой проект, определите цепь, над которой вы работаете, и затем отключите питание этой цепи на главной панели.
    • Затем убедитесь, что питание отключено с помощью тестера напряжения.
    Подробнее о тестерах электрического напряжения

    ВАЖНО:
    Если в какой-то момент вы не уверены в том, что делаете, позвоните лицензированному подрядчику по электрике.


    wiring a 110volt electric outlet

    Розетки 110 В

    • Стандартную настенную розетку обычно легко заменить и подключить, однако может быть обнаружено, что проводка выполнена неправильно или розетка не заземлена и потребует дополнительного внимания.Схемы подключения и инструкции помогут вам в таких ситуациях.
    • Коммутируемые розетки очень популярны и обычно встречаются в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать для обеспечения желаемой функциональности практически в любом помещении.
    • Ключевые элементы для этих сценариев подключения - это описание со схемами подключения и инструкциями. Вывоз мусора на кухне обычно подключается к розетке под раковиной, которая обычно управляется переключателем на столешнице.розетка для утилизации или выключатель может потребовать замены или в рамках проекта реконструкции может потребоваться установка проводки для новой розетки для утилизации. Схемы розеток, инструкции и схемы помогут в вашем проекте.
    • Розетки
    • GFI или розетки GFCI требуются в некоторых частях дома, и часто может потребоваться их замена или более старый проект модернизации дома потребует установки розеток с защитой GFCI.
    • Подключение этих устройств может быть непростым, поэтому я посвятил раздел, описывающий несколько методов подключения розеток GFCI и розеток GFCI.
    Подробнее о подключении розеток

    wire a 220volt outlet

    Розетки 220 В

    • Электрические сушилки для одежды могут иметь 3-проводной или 4-проводный шнур или конфигурацию розетки 220 В, требующую особого внимания к соединениям, как указано в инструкциях и схемах.
    • Кухонная электрическая плита также может иметь 3-проводной или 4-проводный шнур или розетку на 220 вольт, для чего потребуются правильные электрические соединения и проводка, как указано на схемах и инструкциях.
    • Для большинства аппаратов дуговой сварки требуется специальная электрическая цепь и розетка на 220 В, размер которой соответствует характеристикам сварщика, как описано в дополнительной информации.

    Подробнее о подключении розеток 220В

    Схемы электропроводки в жилых помещениях


    Подключение электрических розеток
    Розетки 110 В
    Розетки 220 В
    Обозначения на электрических схемах

    .Схема подключения трехпозиционного диммера

    | Продукты и поставщики

    Engineering360 Logo

    Продукты и услуги

    • Все
    • Новости и аналитика
    • Продукты и услуги
    • Библиотека стандартов
    • Справочная библиотека
    • Сообщество

    ЗАРЕГИСТРИРОВАТЬСЯ

    АВТОРИЗОВАТЬСЯ

    Я забыл свой пароль.

    Нет учетной записи?

    Зарегистрируйтесь здесь. Домой Новости и аналитика Последние новости и аналитика Аэрокосмическая промышленность и оборона Автомобильная промышленность Строительство и Строительство Потребитель Электроника Энергия и природные ресурсы Окружающая среда, здоровье и безопасность Еда и напитки Естественные науки Морской Материалы и химикаты Цепочка поставок Пульс360 При поддержке AWS Welding Digest Товары Строительство и Строительство Сбор данных и обработка сигналов Электрика и электроника Контроль потока и передача жидкости Жидкая сила Оборудование для обработки изображений и видео Промышленное и инженерное программное обеспечение Промышленные компьютеры и встраиваемые системы Лабораторное оборудование и научные инструменты Производственное и технологическое оборудование Погрузочно-разгрузочное и упаковочное оборудование Материалы и химикаты Механические компоненты Движение и управление Сетевое и коммуникационное оборудование Оптические компоненты и оптика Полупроводники .Схема подключения четырехпозиционного переключателя

    По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

    На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек. Сюда включены несколько схем, которые можно использовать для отображения 4- и 3-сторонних схем освещения в зависимости от расположения источника относительно переключателей и огней. В комплект входит схема 4-позиционного переключателя диммера и устройство, которое можно использовать для управления освещением комнаты из четырех разных мест. Здесь вы найдете информацию об устранении неполадок с 4-х позиционным переключателем и помощь по 3-х позиционным переключателям здесь.Для цепей, которые управляют освещением только из двух мест, проверьте электрические схемы по этой ссылке.

    Подключение 4-позиционного переключателя с подсветкой на конце

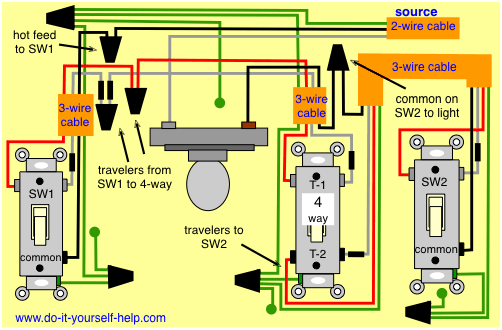

    4 way switch wiring diagram with the source first and the light at the end

    В этой базовой 4-полосной схеме освещения 3-проводной кабель проходит между всеми переключателями, а 2-проводный кабель проходит от последнего переключателя до источника света.

    Источник электричества находится у первого трехпозиционного переключателя, и там горячий провод подключается к общему проводу. Нейтраль цепи соединяется в каждой распределительной коробке с осветительной арматурой с помощью белого провода.Черный и красный провода, проходящие между коробками, подключены к путешественникам на каждом переключателе. Общая клемма на трехпозиционном переключателе в конце цепи подключается к черному проводу, идущему к горячей клемме на фонаре.

    Обратите внимание, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а бегущие провода, идущие к SW2, подключены к паре T2. Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-ходовому переключателю. Не путайте пары, иначе схема не будет работать должным образом.

    Подключение 4-позиционного переключателя с первым светом

    4 way switch wiring with the source and light first

    На этой схеме показано подключение четырехполюсной цепи с источником электричества на осветительной арматуре и переключателями, расположенными после. Двухжильный кабель проходит от источника света до SW1, а трехжильный кабель проходит между тремя переключателями. Нейтральный провод источника подключается непосредственно к осветительной арматуре, а горячий соединяется с белым проводом кабеля, идущим к SW1. На SW1 он соединен с белым проводом, идущим к 4-позиционной распределительной коробке, где он соединен с белым проводом, идущим к общей клемме на SW2.Белый провод отмечен черным на каждом стыке, чтобы определить его как горячий.

    На SW1 общая клемма подключена к черному проводу, идущему к горячей клемме светильника. Черный и красный провода, проходящие между переключателями, используются для подключения путешественников к каждому переключателю.

    Обратите внимание, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а бегущие провода, идущие к SW2, подключены к паре T2. Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-ходовому переключателю.Не путайте пары, иначе схема не будет работать должным образом.

    Схема 4-позиционного переключателя Свет между переключателями

    4 way switch wiring diagram with the light in the middle

    Здесь источник схемы находится у первого трехпозиционного переключателя, а осветительный прибор находится между ним и другими переключателями. Между светом и всеми выключателями проложен трехжильный кабель.

    Горячий провод источника подсоединяется к общему проводу на SW1, а нейтральный провод соединяется непосредственно с нейтральным выводом осветительной арматуры. Черный и красный провода от SW1 используются в качестве переходных, а в осветительной арматуре они соединяются с красным и белым проводами, идущими к 4-позиционному переключателю.Черный провод, идущий к 4-позиционному переключателю, подключен к горячей клемме на светильник, а в распределительной коробке он соединен с черным проводом от общего на SW2. Красные и белые используются в качестве путешественников между маршрутом 4 и SW2. Белый провод отмечен черным на каждом конце, чтобы обозначить его как горячий.

    4-проводной источник и середина света

    4 way switch wiring with the source and the light in the middle

    На этой схеме показаны осветительный прибор и электрический источник вместе в одной коробке, расположенной между переключателями. Трехжильный кабель проходит по всей цепи, и горячий источник соединен с черным проводом, идущим к общей клемме на SW1.Нейтраль подключается непосредственно к светильнику. Четвертый путь идет сразу после осветительной арматуры, но перед вторым трехходовым переключателем, при необходимости он оказывается между двумя тремя направлениями. Его также можно установить с другой стороны от источника света, и эффект будет таким же.

    Красный и белый провода от SW1 используются в качестве перемещающихся, у светового короба они соединены с красным и белым, идущими к 4-позиционному переключателю. Белый провод отмечен черным с обоих концов, чтобы обозначить его как горячий.Черный провод, идущий на 4-канальный провод, подключается к горячему на приспособлении, а в распределительной коробке он соединяется с черным проводом, идущим к общему проводу на SW2. Красный и белый провода, идущие к SW2, используются как путешественники, и снова белый отмечен черным на концах.

    Подключение 4-позиционного переключателя с четырьмя переключателями

    4 way switch wiring diagram with four switches

    Здесь два четырехпозиционных и два трехпозиционных переключателя используются для управления освещением из четырех разных мест. Два 4-проводных провода расположены между двумя 3-проводными проводами, и бегущие провода проходят от SW1 к T1 на первом 4-канальном.Т2 от этого переключателя подключен к Т1 на втором 4-канальном пути, а Т2 подключается к путешественникам на SW2.

    Источник находится на SW1, а горячий провод подключен к общей клемме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет от последнего переключателя до осветительной арматуры. Черный и красный провода, проходящие между переключателями, в этой схеме используются как путешественники. Белый нейтральный провод от источника сращивается на каждой распределительной коробке, чтобы провести его к нейтрали на осветительной арматуре.Черный провод от SW2 используется для подключения общей клеммы к горячей клемме на осветительной арматуре.

    Схема подключения 4-позиционного переключателя яркости

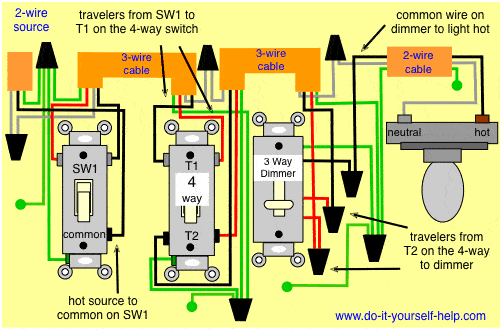

    4 way dimmer switch wiring diagram

    Это проводка для диммера по 4-х позиционной схеме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет к свету. Чтобы эта схема работала, можно использовать трехпозиционный диммер вместо одного или обоих стандартных трехпозиционных переключателей. Фактически, диммер можно использовать таким образом вместо любого из трехпозиционных переключателей на этой странице.

    3-полосный диммер имеет 4 многожильных провода: один общий, два проходных и заземляющий. Эти многожильные провода присоединяются к проводам кабеля от домашней цепи. В таком диммере общий провод обычно черный, а проводник красный. В любом случае путевые провода будут окрашены в один цвет, чтобы отличать их от обычных.

    На этой схеме источник находится на SW1, а горячий подключен к общей клемме там. Нейтраль источника соединяется с каждой распределительной коробкой, чтобы пропустить ее напрямую к нейтрали на осветительной арматуре.Черный и красный провода, проходящие между переключателями, используются в этой цепи в качестве переходных. Черный провод, идущий к свету, используется для подключения общего провода от диммера к горячему выводу на светильник.

    Поиск и устранение неисправностей в цепях 4-позиционного переключателя

    Наиболее вероятная причина отказа цепи - это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, следуя приведенным ниже рекомендациям.

    4-позиционный переключатель должен быть подключен между двумя 3-ходовыми переключателями , как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две соответствующие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного трехходового соединения могут быть подключены к любому терминалу в паре, но не путайте пары на четвертом пути, иначе схема не будет работать должным образом.

    Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общий вывод на одном из 3-х выводов подключен к горячему источнику, а общий вывод на втором 3-м выводе подключен к горячему выводу на нагрузке.

    Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель подключается только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным 3- и 4-ходовым переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

    Контрольные переключатели

    Если у вас есть переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, крепко потяните за провода, чтобы убедиться, что все они затянуты.

    Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

    Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой - к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить.

    Для проверки 4-позиционного переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик - к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один зонд к другому терминалу в его паре и повторите попытку, чтобы получить те же результаты.Переместите второй датчик к другой клемме в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы переключаете тумблер во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одной из возможных схем, когда вы щелкаете тумблером, вероятно, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

    Еще подобное на Do-It-Yourself-Help.com
    .

    Файл: Схема подключения диммера.jpg - Wikimedia Commons

    Разрешение
    (Повторное использование этого файла)

    Я, владелец авторских прав на это произведение, публикую его под следующими лицензиями:

    w:en:Creative Commons

    attribution share alike

    Этот файл находится под лицензией Creative Commons Attribution-Share Alike 3.0 Unported.
    Вы свободны:
    • поделиться - копировать, распространять и передавать произведение
    • для ремикса - для адаптации работы
    При следующих условиях:
    • авторство - Вы должны указать соответствующую ссылку, предоставить ссылку на лицензию и указать, были ли внесены изменения.Вы можете сделать это любым разумным способом, но не любым способом, который предполагает, что лицензиар одобряет вас или ваше использование.
    • общий доступ - Если вы ремикшируете, трансформируете или основываете материал, вы должны распространять свои материалы по той же или совместимой лицензии, что и оригинал.

    https://creativecommons.org/licenses/by-sa/3.0 CC BY-SA 3.0 Лицензия Creative Commons Attribution-Share Alike 3.0 правда правда

    GNU head Разрешается копировать, распространять и / или изменять этот документ в соответствии с условиями лицензии GNU Free Documentation License , версия 1.2 или любой более поздней версии, опубликованной Free Software Foundation; без неизменяемых разделов, без текстов на лицевой обложке и без текстов на задней обложке. Копия лицензии включена в раздел под названием GNU Free Documentation License . Http://www.gnu.org/copyleft/fdl.htmlGFDLGNU Free Documentation Licensetruetrue

    Вы можете выбрать лицензию по вашему выбору.

    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
