Физическая и логическая топология компьютерной сети

Топология компьютерной сети — это одна из ее важнейших характеристик, которая сильно влияет на другие параметры, такие как стоимость, надежность и производительность. Различают два основных вида топологии:

Физическая топология — описывает реальное расположение и соединение устройств и кабелей. Отражается на физических схемах сети.
Логическая топология — показывает как устройства взаимодействуют в сети. Отображается на логических схемах.

Рассмотрим подробнее каждый вид топологии и соответствующие схемы.

Физическая топология и схемы

Физические схемы показывают реальное расположение оборудования и кабелей. Основные виды физических схем:

Схема прокладки кабелей по помещениям
Схема расшивки кабелей на кроссе
Ситуационный план прокладки оптоволокна
Схема распределения оптических волокон
Структурная схема организации связи
Схема электропитания оборудования

Эти схемы необходимы монтажникам для развертывания сети, а также для документирования физической инфраструктуры.

Логическая топология и схемы

Логические схемы отображают принцип работы сети и взаимодействие устройств. Они позволяют понять:

Как устройства соединены логически
Какие протоколы используются
Как маршрутизируется трафик
Какие IP-адреса назначены

Логические схемы могут создаваться вручную или автоматически с помощью систем мониторинга. Они необходимы сетевым инженерам для понимания работы сети и ее настройки.

Как читать схемы сетей Cisco

На схемах сетей Cisco используется специальная система обозначения интерфейсов устройств:

fa0/1 — FastEthernet порт, модуль 0, порт 1
gi1/0/2 — GigabitEthernet порт, слот 1, модуль 0, порт 2
s4/0 — Последовательный порт, слот 4, порт 0
lo1 — Виртуальный Loopback интерфейс 1
fa1/1.100 — Подинтерфейс 100 на порту FastEthernet 1/1

Понимание этих обозначений позволяет легко ориентироваться в схемах и настройках оборудования Cisco.

Типы топологий компьютерных сетей

Существует несколько базовых типов топологий, которые используются при построении компьютерных сетей:

Топология «Общая шина»

В топологии «шина» все узлы подключены к одному кабелю — шине. Основные характеристики:

Простота реализации и низкая стоимость
Выход из строя одного узла не влияет на работу остальных

Низкая производительность при большом числе узлов
Сложность локализации неисправностей

Топология «Звезда»

В топологии «звезда» все узлы подключены к центральному устройству (коммутатору). Особенности:

Высокая надежность — выход из строя одного узла не влияет на других
Легкость подключения новых узлов
Централизованное управление
Высокая стоимость из-за большого количества кабеля

Топология «Кольцо»

В кольцевой топологии каждое устройство соединено с двумя соседними, образуя кольцо. Характеристики:

Равный доступ для всех узлов
Выход из строя одного узла нарушает работу всей сети
Сложность изменения конфигурации
Эффективна для небольших сетей

Топология «Mesh» (полносвязная)

В полносвязной топологии каждое устройство напрямую связано со всеми остальными. Особенности:

Максимальная надежность и отказоустойчивость
Высокая производительность
Очень высокая стоимость реализации
Сложность настройки и управления

Влияние топологии на характеристики сети

Выбор топологии значительно влияет на ключевые характеристики компьютерной сети:

Производительность — топологии звезда и mesh обеспечивают более высокую скорость, чем шина или кольцо
Надежность — mesh и звезда более надежны, чем шина или кольцо
Стоимость — шина дешевле в реализации, чем звезда или mesh
Масштабируемость — звезда легче масштабируется, чем шина или кольцо
Управляемость — централизованное управление проще в топологии звезда

Таким образом, при проектировании сети необходимо тщательно выбирать топологию с учетом всех требований и ограничений.

Заключение

Понимание физической и логической топологии сети, умение читать сетевые схемы и знание основных типов топологий критически важно для эффективного проектирования, развертывания и обслуживания компьютерных сетей. Правильный выбор топологии позволяет оптимизировать производительность, надежность и стоимость сетевой инфраструктуры.

Блок-схема между ПК и маршрутизаторами в компьютерной сети

Если хост 1 — отправить пакет на хост 3
Шаг 1: Когда у вас есть сумка, Host 1 впервые будет проверить вашу таблицу маршрутизации, посетить 14.14.14.0, и обнаружил, что этот маршрут записан, но вы можете знать, что маршрутизатор 1 находится в том же сегменте сети, то ему нужно вручную присоединиться к маршруту. Информация: Маршрут Add 14.14.14.0 Mask255.255.255.0 11.11.11.3 (11.11.11.3 Для его следующего прыжка)

Шаг 2: Маршрутизатор 1 впервые проверит таблицу маршрутизации, посетите 14.14.14.0, и обнаружил, что нет записи маршрутизации, но таблица видно, что маршрутизатор 2 находится в том же сегменте сети, то ему необходимо вручную. Информация: Маршрут Add 14.14.14.0 mask255.255.255.0 12.12.12.2 (12.12.12.2 для его следующего прыжка)

Шаг 3: Маршрутизатор 2 впервые проверит нашу таблицу маршрутизации, посетите 14.14. 14.0, и обнаружил, что эта запись маршрута, но таблица можно увидеть, что маршрутизатор 4 находится в том же сегменте сети, то ему необходимо вручную вручную. Маршрут Add 14.14.14.0 mask255.255.255.0 13.13.13.2 (13.13.13.2 за его следующий хоп)

Шаг 4: Маршрутизатор 4 впервые проверит нашу таблицу маршрутизации, посетите 14.14.14.0, открывайте этот IP-адрес в своем сегменте сети, он будет транслироваться в этом сегменте сети, отправлять сообщение подтверждения для каждого хоста и прикрепить свой собственный MAC-адрес, Когда хост получает информацию, обнаружена, что IP-адрес является его собственным, и он ответит на сообщение маршрутизатора 4 и прикрепите свой собственный MAC-адрес, и маршрутизатор 4 отправит пакет напрямую. Отказ

Шаг 5: После обработки хоста 3 вы будете сначала проверить вашу таблицу маршрутизации, посетите 11.11.11.0, и обнаруживаете, что такая запись маршрутизации нет, но можно увидеть флажок 4, но маршрутизатор 4 находится в том же сегменте сети. Затем он должен вручную присоединиться к маршрутизации.: Маршрут Add 11.11.11.0 mask255.255.255.0 14.14.14.1 (14.14.14.1 для его следующего прыжка)
Шаг 6: Маршрутизатор 4 впервые проверит нашу таблицу маршрутизации, посетите 11.11.11.0, и обнаружил, что этот маршрут записан, но таблица видно, что маршрутизатор 2 находится в том же сегменте сети, то ему необходимо вручную вручную. : Маршрут Add 11.11.1.0 mask255.255.255.0 13.13.13.1 (13.13.13.1 для его следующего прыжка)

Шаг 7: Маршрутизатор 2 сначала проверьте нашу таблицу маршрутизации, посетите 11.11.11.0, и обнаружил, что этот маршрут записан, но таблица можно увидеть, что маршрутизатор 1 находится в том же сегменте сети, то ему необходимо вручную вручную. : Путь Добавить 11.11.11.0 mask255.255.255.0 12.12.12.1 (12.12.12.1 для его следующего прыжка)

Шаг 8: Маршрутизатор 1 впервые проверит вашу таблицу маршрутизации, посетите 11.11.11.0, открывайте этот IP-адрес в собственном сегменте сети, он будет транслироваться в этом сегменте сети, отправить подтверждающее сообщение для каждого хоста и прикрепить свой собственный MAC-адрес, После 11. 11.1.1 Этот хост получает информацию, обнаруживается, что IP-адрес является его собственным, и он ответит на сообщение маршрутизатора 1 и прикрепите свой собственный MAC-адрес, а маршрутизатор 1 отправит пакет напрямую. Хост 1, хост 1 получит пакет от хоста 3.

Интеллектуальная рекомендация

Синхронизированное ключевое слово многопоточности Java

Синхронизированная функция Метод синхронизации поддерживает простую стратегию предотвращения пересечения потоков и ошибок согласованности содержимого. Если объект виден для нескольких потоков, все чте…

Проблема: [шаблон] LCA ближайшего общего предка

Проблема: [шаблон] LCA ближайшего общего предка Time Limit: 3 Sec Memory Limit: 128 MB Description Дает N, Q означает, что дерево имеет N точек, а корень дерева равен 1. Q означает, что есть Q запросо…

Круд реализации на основе гибернации

цель: понятьHibernateИспользование основного интерфейса; Оставьте основной метод проектирования интерфейса настойчивости; ЗнакомствоHibernateСпособ использования производительности; содер. ..

Интернет-протокол (2) — сверху вниз

Продолжить с предыдущего поста: блог Ruan Yifeng каталог Семь, резюме Восемь, интернет-настройки пользователя 8.1 Статический IP-адрес 8.2 Динамический IP-адрес 8.3 Протокол DHCP 8.4 Настройки Интерне…

Путь обучения Python

Эта часть представляет собой ссылку на блоги, которые вы читали в лабораторном здании, и вы обычно читаете ее, потому что вы можете избежать создания среды в лабораторном здании, и вы можете начать пр…

Почему MySQL использует, почему влияет на производительность

1、 2、 3, MySQL версия 5.7 Идентификатор является самоинтенсивным первичным ключом, Val — неиспользуемый индекс. Инфузия многих данных, всего 5 миллионов: Мы знаем, что когда смещение в ограниченных ст…

Программирование Java использует массив вывода Tang Poetry

Описание проблемы: Использование программирования Java для использования массива для вывода поэзии Tang. Исходный код программы: .

oracle 11g r2 OEM конфигурация

Используйте среду:win8+oracle 11g r2 Предисловие:Я не знаю, в чем причина (несколько причин), установленный Oracle не имеет EM, поэтому вам нужно настроить PS：В процессе настройки возникли различные п…

В Java реализована фильтрация чувствительных слов — инструмент сегментации китайских слов IKAnalyzer

IKAnalyzer — это легкий набор инструментов для сегментации китайских слов с открытым исходным кодом, разработанный на основе языка java. Официальный веб-сайт:https://code.google.com/archive/p/ik-analy…

Объектно-ориентированный

1.1SinStance и IssubClass ISinstance (OBJ, CLS) Проверьте объект (OBJ), является ли это классом (объект класса) ISBClass (sub, super) Проверьте класс класса (sub) — это производный класс супер -класса…

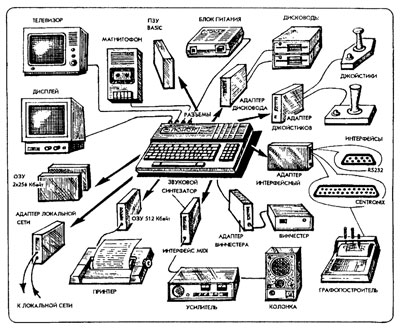

компьютерная схема — английский перевод

Компьютерная.	It’s the computer room.
Компьютерная техника	C. Computer equipment
компьютерная грамотность.	Numerous articles and books on crime, prisons, human rights and NGO development (full list available with the Secretariat).
Компьютерная техника	Computer hardware
Компьютерная сеть	Computer networking
Компьютерная дискета	Computer diskette
компьютерная неграмотность	Computer illiteracy
Компьютерная техника	Computer Sciences
Компьютерная грамотность	Information technology literacy
компьютерная грамотность.	Computer literacy.
Компьютерная грамотность	Computer literacy
Компьютерная техника	Computer equipment
Компьютерная графика	Dinosaur roars CG Animation
компьютерная неграмотность	Computer illiteracy
Компьютерная живопись?	Computer pictures?
Компьютерная игра	Com puter Game
Компьютерная графика.	Computers generate it.
Компьютерная обработка.	Computer enhancement.
Компьютерная мышь!	Mousepad!
Компьютерная диагностика.	Computer diagnostics.
Компьютерная мышь.	Computer mouse.
Компьютерная помощь!	Computer emergency.
Компьютерная алгебраическая система	A Computer Algebra System
Компьютерная система Фонда	It had therefore decided not to revise the common scale of assessment and to review it again in 2000.
4. Компьютерная сверка	4. The computerized matching
компьютерная обработка текстов.	Computerized word processing
Компьютерная обработка текстов	Computerized word processing
2. Компьютерная сверка	2. The computerized matching . 19
2. Компьютерная сверка	2. Computerized matching
Компьютерная сетевая связь	Computer network communication
Компьютерная подготовка кадров	Computer based training
C. Компьютерная техника	C. Computer equipment
Разрушительная компьютерная диверсия	Computer sabotage bushfire offences
Компьютерная графика, разрушение	CG Destruction
Компьютерная ошибка 1202	Computer Problem, 1202 .
Опять компьютерная неисправность.	The computer‘s malfunctioning again.
Компьютерная комната Фароса.	The Pharos computer room.
Компьютерная система невредима.	The computer system is still intact.
Електрошоковая компьютерная дискета.	It’s a shocking computer disk.
Компьютерная игра, наверное.	It’s a computer game that I downloaded.
Это компьютерная игра?	Is that a computer game?
Словно компьютерная графика!	It was like computer graphics!
Компьютерная томограмма отрицательная.	The CT scan was negative.
Запасная компьютерная система?	A, um, backup computer system?
Схема	Design

Физическая и логическая топологии компьютерной сети (звезда, кольцо, full и partial mesh) и их сравнение.

Учимся читать диаграммы Cisco.

Привет, посетитель сайта ZametkiNaPolyah.ru! Продолжаем изучать основы работы компьютерных сетей, напомню, что эти записи основаны на программе Cisco ICND1 и помогут вам подготовиться к экзаменам CCENT/CCNA. В прошлой теме мы перечислили основные и самые важные характеристики компьютерной сети, среди них была и топология компьютерной сети. Как раз про топологию и будет данная запись. Мы узнаем, что топология компьютерной сети влияет на другие ее характеристики, а также поймем, что для понимания принципа работы незнакомой сети нам потребуются два вида схем: физические схемы и логические.

Но рассказам о схемах компьютерной сети и общей информации о существующих топологиях мы не ограничимся, еще мы поговорим про обозначения интерфейсов оборудования Cisco на схемах и диаграммах, это может оказаться полезным не только для чтения схем, но и при работе с оборудованием Cisco при помощи интерфейса командной строки, ведь интерфейсы оборудования в командной строке обозначаются точно так же, как и на схема. Вторая часть этой публикации будет посвящена типовым топологиям компьютерной сети: звезда, общая шина, кольцо, mesh topology.

Перед началом я хотел бы вам напомнить, что ознакомиться с опубликованными материалами первой части нашего курса можно по ссылке: «Основы взаимодействия в компьютерных сетях».

1.11.1 Введение

Содержание статьи:

1.11.1 Введение
1.11.2 Как читать схемы сетей, построенных на оборудование Cisco
1.11.3 Физическая топология сети и ее схемы
1.11.4 Логическая топология сети и ее схемы
1.11.5 Топология включения узлов сети: общая шина, звезда, full mesh (каждый на каждого) или полносвязная топология и partial mesh
- Топология общая шина
- Топология звезда
- Топология кольцо и плоское кольцо
- Топология mesh (full mesh и partial mesh)
1.11.6 Выводы

Здесь мы разберемся зачем вообще нам нужны схемы компьютерной сети и как они нам помогут в повседневной жизни. Также придет понимание того, чем логическая схема или логическая топология компьютерной сети отличается от физической схемы. Не стоит еще и забывать о том, что, например, физические схемы бывают разными: ситуационный план или схема прокладки линий связи по помещениям показывают, как и где был уложен кабель, схема распределения оптических волокон показывает, как была разварена оптика, есть еще схемы кроссировок и еще куча других схем. По-хорошему, все эти схемы нужно уметь читать.

Еще одним немаловажным пунктом этого разговора являются диаграммы, которые вы можете встретить у Cisco, сдавая экзамен ICND1. С этими диаграммами мы разберемся и поймем принцип нумерации физических портов на оборудование Cisco. В рамках данного курса нам будут интересны в большей степени логические схемы сети, так как именно они позволяют увидеть, как работает наша сеть, физические схемы мы перечислим, но уделять большого внимания им не будем.

Также отметим, что для построения компьютерной сети мы можем выбирать одну из нескольких топологий, более того, топологии на разных участках сети можно использовать разные, но если говорить предметно, то в природе существуют следующие топологии: звезда, кольцо, общая шина, full mesh и его частный случай partial mesh. О них мы поговорим во второй части этой темы и разберемся с их недостатками и преимуществами.

Если вы помните, то в прошлой теме мы говорили про характеристики компьютерной сети, тогда мы для себя отмечали, что топология компьютерной сети — это одна из ее важнейших характеристик, сейчас же мы увидим, что топология сети это не только ее характеристика, но и очень сильный фактор, который влияет на другие важные характеристики, например, на стоимость и надежность или отказоустойчивость сети.

1.11.2 Как читать схемы сетей, построенных на оборудование Cisco

Начнем мы с диаграмм, которые могут встречаться в различных курсах Cisco, а также в вопросах на экзаменах, как на ICND1, так и на более сложных треках. Правильно читать сетевые диаграммы вы научитесь со временем, а сейчас же мы поговорим про обозначения физических портов на схемах и диаграммах Cisco, рисунок ниже это демонстрирует. Кстати, стоит сказать, что на физическом уровне модели OSI также есть адресация, которая заключается в номерах портов различных физических устройств.

Рисунок 1.11.1 Диаграмма компьютерной сети, сделанная в Cisco Packet Tracer

Обратите внимание на нумерацию и названия портов на схеме, эту схему я сделал в Cisco Packet Tracer (здесь вы можете найти информацию о том, как установить Cisco Packet Tracer на Windows, вот тут о том, как поставить Packet Tracer на Ubuntu, а если вы еще не умеете им пользоваться, то вам поможет публикация, где мы знакомимся с интерфейсом Cisco Packet Tracer). Особенность нумерации портов оборудования Cisco заключается в том, что это оборудование модульное, впрочем, как и любое другое оборудования вендеров, производящих промышленные устройства связи. Давайте посмотрим на такой простой пример: fa0/1 – это порт устройства Cisco, этот порт имеет пропускную способность 100 Мбит/с и работает по стандарту Fast Ethernet, об этом говорят два символа fa. Вторая часть 0/1 говорит нам о том, что это первый порт модуля под номером ноль. Например, коммутатор Cisco 2960 по своей сути имеет один нулевой модуль и 24 порта стандарта Fast Ethernet (соответственно, их нумерация начинается с fa0/1 по fa0/24), также в этом модуле находится два порта стандарта Gigabit Ethernet с пропускной способностью 1 Гбит/c (для их обозначения можно использовать записи Gi0/1 и Gig0/2), но на самом деле портов может быть и больше.

Все вышесказанное относилось к портам, работающим по стандарту Ethernet, скорее всего, вы будете работать только с этим стандартом. Еще существуют и последовательные интерфейсы или serial-link, такие интерфейсы у Cisco обычно обозначаются так: S4/0 – эта запись говорит о том, что кабель включен в нулевой порт 4-го модуля; Se0/0 – это второй способ обозначения, кроме первых букв ничего не изменяется.

На схемах и диаграммах Cisco еще можно встретить обозначения типа Eth4/2 – это говорит о том, что порт работает по стандарту Ethernet с пропускной способностью 10 Мбит/c, возможно, вы встретите Te или TenGigabit (полоса пропускания такого интерфейса составляет 10 Гбит/c), про скорости выше пока говорить не будем.

Иногда вы можете встреть что-то типа такого: Gi1/2/3, такое обозначение бывает в двух случаях: либо вы работаете с коммутаторами, которые объединены в стек, тогда: 1 – это номер коммутатора в стеке, 2 – номер модуля в этом коммутаторе, 3 – номер порта в модуле; либо это модуль внутри модуля. С модулями Cisco придется работать часто, особенно, это касается каких-то умных устройств, например, маршрутизаторов (портовую емкость которого можно расширять при помощи модулей) или L3 коммутаторов.

Также иногда вы можете встретить порты с непонятной на первый взгляд нумерацией, но это не означает, что логики нумерации у устройства нет, она на самом деле есть, просто нужно обратиться к официальной документации Cisco. Если делать этого не хочется, то можно просто смириться и работать как с обычными портами.

И напоследок поговорим про виртуальные интерфейсы, которых физически нет, но в «мозгах» устройства эти интерфейсы есть, и мы их можем создавать. Во-первых, есть Loopback-интерфейсы, эти интерфейсы чисто виртуальные и они не закреплены ни за какой физической сущностью коммутатора, работают они по принципу IP-адреса 127.0.0.1, то есть они всегда есть, по ним всегда можно получить доступ к устройству, устройство может обращаться к самому себе при помощи этого интерфейса. Обозначаются они так: Loopback1, Loopback2 или Lo1, Lo2.

Также нам могут встретиться суб-интерфейсы, например, fa1/1.123. Такие интерфейсы закрепляются за физическим портом устройства Cisco, номер такого интерфейса указывается после точки, в данном случае – это 123 суб-интерфейс. Для тех, кто знает вланы: номер суб-интерфейса может не совпадать с номером влана, но для удобства обычно делают так, чтобы совпадал.
Сразу стоит отметить: это не все интерфейсы, с которыми вы можете встретиться, их гораздо больше, возможно, в дальнейшем мы познакомимся с ними, если будет такая потребность, на данный момент полученной информации нам должно хватить.

1.11.3 Физическая топология сети и ее схемы

Здесь и далее мы будем считать, что в природе существует два вида топологий: физическая топология сети и логическая топология сети. Первая топология или физическая схема сети показывает, как эта сеть выглядит в реальном мире: где, как и какие кабели уложены, где, как и какое оборудование установлено, как оно запитано, какая длина у какого кабельного пролета, какой кабель в какой порт включен, как разварена оптика, как расшита кросс-панель и так далее. Давайте перечислим несколько разных физических схем (а про физический уровень модели OSI 7 можно почитать тут). Демонстрировать примеры я не буду, но, если вам будет интересно, то при помощи Гугла вы без труда найдете примеры таких схем.

Начнем с простой схемы прокладки медных линий по помещениям, на такой схеме должна быть вся необходимая информация для монтажника, при помощи которой он сможет определить: как и где прокладывать линию по помещениям, а также какие материалы ему потребуются для осуществления монтажа, включая стяжки и маркировочные бирки.

Следующая схема – это схема расшивки витой пары на кроссе, при помощи такой схемы можно определить, как коммутироваться или другими словами соединять оборудование: какой порт кросса или патч-панели куда ведет, будет совсем здорово, если каждая линия и каждый порт кросса будет промаркирован бирками.

Еще один пример физической схемы – это ситуационный план, на котором показана схема прокладки ВОЛС (оптических линий связи), обычно такие схемы рисуют инженеры проектировщики провайдеров, они нужны для согласования условий с собственниками территорий, по которым будет проложен кабель, для оценки затрат на подключение того или иного объекта к сети провайдера, а также для легализации линий связи в контролирующих организациях, естественно, все физические схемы должны быть отрисованы в соответствие со стандартами и правилами, которых в РФ очень много, более того: проектируемые линии и оборудование связи должно быть в дальнейшем смонтирована так, чтобы не нарушать этих правил (санпины, снипы, госты). Мы, конечно же, с этим всем добром разбираться не будем.

Стоит добавить, что после прокладки оптической линии связи к схемам прилагаются еще и рефлектограммы – это график, по которому можно определить уровень сигнала, на всем протяжении линии, а также длину оптической линии связи, делается этот график при помощи прибора, который называется рефлектометр.

Еще вы можете встретиться со схемами разварки оптического кабеля или схемами распределения оптических волокон: оптический кабель мало проложить, его еще нужно правильно разварить, чтобы затем по этим волокнам кабеля сигнал попадал в нужную точку, а не абы куда, для этого и нужны схемы распределения оптических волокон.

Последняя физическая схема компьютерной сети, о которой мы упомянем, называется схема организации связи или структурная схема, при помощи такой схемы монтажник или полевой инженер сможет включить проектируемое оборудование, а сетевой инженер настроить нужный порт на этом оборудование. То есть, если первые схемы интересовали в большей степени полевых сотрудников, то схема организации связи нужна в равной мере как удаленным, так и полевым инженерам.

Да, чуть было не забыл, часть сетевого оборудования является активным, а это означает, что для его работы необходимо электричество, поэтому в различных проектах и документациях вы можете обнаружить схему подачи питания на оборудование связи.

1.11.4 Логическая топология сети и ее схемы

При помощи логической топологии или логической схемы сети сетевой инженер может понять принцип работы компьютерной сети, определить куда пойдет тот или иной запрос и кто, с кем и как общается. Если схемы физической топологии нужно было рисовать вручную, использую какой-нибудь AutoCAD или Visio, то для схем логической топологии сети можно применять два подхода: рисовать руками, используя AutoCAD, Visio или более специализированный софт или автоматизировать этот процесс при помощи различных скриптов и систем мониторинга, которые будут опрашивать ваши устройства и на основе этого опроса составлять карту вашей сети.

У каждого из этих подходов есть свои плюсы и минусы. Очевидный минус первого подхода: долго и нудно. Очевидный минус второго подхода: возможно, не так точно, как при первом, а также на схемах, составленных автоматически, может быть много лишней и ненужной для вас информации, которая будет просто засорять рабочее пространство или же наоборот – этой информации может быть недостаточно, чтобы сходу оценить обстановку. При использовании автоматизированных средств также стоит учитывать, что ваша компьютерная сеть может быть составлена из оборудования различных производителей, а приложение, которое вы используете для автоматической отрисовки, может «не уметь» работать с оборудованием того или иного производителя из коробки, поэтому придется его учить, делая тонкую настройку или создавая собственные скрипты.

Давайте посмотрим несколько примеров схем логической топологии сети. Начнем мы просто со схемы топологии компьютерной сети, которая показана на рисунке ниже, на этой схеме нет никакой лишней информации. Она просто отображает топологию устройств, отвечающих за передачу данных (коммутаторов, маршрутизаторов и, возможно, серверов, обеспечивающих работу сети, таких как: DNS и DHCP), по ней можно понять, как и какими портами соединены сетевые устройства: коммутаторы и маршрутизаторы, такую схему обычно можно увидеть в системе мониторинга провайдера или крупного предприятия. Глядя на эту схему также можно сделать вывод о некоторых технологиях, используемых для построения такой сети, например, если коммутаторы соединены кольцом, то в сети работает протокол STP или его более поздние версии. На этой схеме вы не увидите конечных абонентов (клиентов), так как для нее это лишняя информация, здесь важно видеть, что происходит с сетевым оборудование, отвечающим за передачу трафика, а конечный абонент, если у него что-то случилось, вам обязательно пожалуется, тут можно не переживать.

Рисунок 1.11.2 Топология сети передачи данных

Обычно системы мониторинга подсвечивают зеленым нормально функционирующие устройства, желтым цветом подсвечиваются устройства, с которыми начинает происходить что-то нехорошее, а красным цветом подсвечиваются вышедшее из строя устройства, хотя в зависимости от приложения, которое используется для мониторинга, цвета могут меняться. Есть и более подробные схемы логической топологии сети, давайте попробуем нарисовать одну такую схему в Cisco Packet Tracer и посмотрим, что из этой схемы можно для себя вынести.

Рисунок 1.11.3 Логическая топология компьютерной сети

На этом рисунке подписаны все устройства, а также указаны их IP-адреса, давайте посмотрим каким путем будут следовать данные, которые отправляет ПК1 на различные узлы нашей сети. Итак, допустим мы отправляем данные с ПК1 на ПК2, трасса, по которой пойдут Ethernet-кадры отмечена на рисунке красным цветом, сперва данные уйдут на коммутатор, а затем он их направит в сторону узла ПК2, обратите внимание: я намеренно написал Ethernet кадр, ведь узлы ПК1 и ПК2 находятся в одной подсети или иначе говоря в одной канальной среде, для общения им достаточно мак-адресов, а коммутатор – это то устройство канального уровня, которое прекрасно умеет работать с мак-адресами.

Но, к сожалению, трасса сильно увеличивается, если нам нужно послать данные из узла ПК1 на узел ПК3, так как они находятся в разных подсетях, в этом случае для доступа к узлу ПК3 нам потребуются услуги маршрутизатора и IP-адреса, ведь коммутатор совершенно ничего не знает про IP-адреса и как с ними работать. Путь, по которому будут идти IP-пакеты между узлами ПК1 и ПК3 на рисунке обозначен зеленым цветом: сначала данные попадают на «Коммутатор 1», затем он их передает на «Коммутатор 2», далее данные попадают на «Роутер 1», затем они возвращаются на «Коммутатор 2», он их пересылает на «Коммутатор 1», а тот в свою очередь отправляет их на ПК3, когда мы поговорим про принципы работы роутеров, вы поймете почему и как это происходит.

Трасса между ПК1 и ПК6 выделена оранжевой линией, думаю, ее уже можно не пояснять. Но стоит сказать, что путь, который будут проделывать сообщения из точки А в точку Б в большей степени зависят от логики, то есть от того, как настроены ваши устройства. Вы можете настроить свою сеть таким образом, что узлы 192.168.1.2 и 192.168.1.3 будут иметь доступ в Интернет, но не будут иметь возможности «достучаться» до других узлов сети, находящейся в вашем управлении, ну это как пример.

Еще нужно отметить, что ни одна схема не сможет точно передать принцип работы компьютерной сети полностью, для полной картины вам все равно придется заходить на коммутаторы и маршрутизаторы и смотреть, как они настроены, либо снабжать свои схемы объемными и подробными комментариями, в которых будут содержаться, особенности и правила настройки того или иного оборудования в той или иной ситуации. Вообще, процесс создания L3 схем довольно кропотливое, но полезное занятии. О том, как рисовать логические схемы компьютерной сети хорошо рассказано вот здесь, просто перейдите по ссылке, повторять эту публикацию у себя я не вижу смысла.

1.11.5 Топология включения узлов сети: общая шина, звезда, full mesh (каждый на каждого) или полносвязная топология и partial mesh

Завершая разговор о физической и логической топологии компьютерных сетей стоит поговорить о типовых схемах включения устройств сети, итак у нас есть четыре топологии сети, которые в равной мере можно отнести как к физической, так и к логической:

Общая шина – такую топологию компьютерной сети вы, скорее всего, уже не встретите в реальном мире, поскольку вы уже нигде не найдете компьютерных сетей, построенных на хабах и коаксиальном Ethernet кабеле. Особенность такой топологии заключается в том, что все без исключения узлы сети подключены к одному проводу, если длина провода слишком велика, то ставится ретранслятор, который усиливает сигнал. Про особенности хабов и схемы с общей шиной мы поговорим в отдельной теме.
Топология звезда – эта топология появилась вместе с коммутаторами, ее особенность заключается в том, что есть центральное устройство, от которого включаются все остальные устройства, это и правда похоже на звезду. Обычно сети небольших и средних компаний построены по этой топологии.
Топология кольцо – это одна из самых надежных схем построения Ethernet сетей, надежнее может быть только компьютерная сеть, построенная по топологии full mesh, но в Ethernet сетях на канальном уровне эта топология используется очень редко из-за своей дороговизны и проблем с эксплуатацией такой сети, в соединительных линиях сети full mesh можно просто запутаться и никогда не распутаться. Вообще, Ethernet сети, построенные по топологии кольцо, не будут работать без дополнительного протокола, который называется STP. Дело все в том, что Ethernet очень чувствителен к петлям, а протокол STP позволяет защититься от петель. Другими словами: в Ethernet сетях нельзя использовать топологию кольцо без STP. Если не верите, то можете проверить: соедините медным патч-кордом два LAN-порта домашнего роутер (в лучшем случае порт на коммутаторе провайдера, от которого вы включены, заблокируется и вам придется звонить в тех. поддержку с просьбой его разблокировать, ну а в худшем случае вы можете устроить небольшой шторм на сети провайдера, и тогда тех. поддержка наберет вас сама, когда обнаружит источник шторма, чтобы рассказать, что она о вас думает).
Mesh Topology – этот тип топологии компьютерной сети делится на два вида: full mesh и partial mesh, если переводить дословно, то полная сеть и частичная сеть. Хотя правильнее относительно full mesh говорить каждый на каждого, а русский аналог для partial mesh звучит примерно так: неполносвязная топология, так как иногда full mesh называют полносвязной топологией.

Давайте теперь перейдем к более детальному рассмотрению вопроса.

Топология общая шина

Давайте посмотрим, как на схемах будут выглядеть описанные топологии, начнем мы с топологии общая шина, она показана на Рисунке 1.11.4.

Рисунок 1.11.4 Данная компьютерная сеть имеет топологию общая шина

Тут все очевидно: логика работы сети, скорее всего, будет совпадать с физикой, когда мы поговорим про эту топологию более детально, вы поймете почему это так. Особенность общей шины заключается в том, что есть один общий кабель, по которому общаются все устройства сети, эта особенность несет с собой очень большие проблемы, с которыми очень трудно бороться, поэтому вы уже не встретите сети с топологией общая шина. Также стоит добавить, что ни одна из описанных топологий, не несет в себе ограничений на виды сетевого взаимодействия, за исключением топологии с общей шиной.

Дело все в том, что топология с общей шиной не поддерживает режим работы full duplex или полнодуплексный режим, здесь нам будет доступен только half duplex или полудуплексный режим работы, а этого недостаточно для передачи трафика типа h3H, то есть в сети с топологией общая шина не будут работать приложения аудио или видео связи, поскольку для их работы нужно, чтобы обе стороны могли одновременно и получать и отправлять данные, но в режиме half duplex этого сделать невозможно, здесь только одна сторона может отправлять, а другая сторона в этот момент времени должна слушать.

Топология звезда

Следующей в нашем списке идет топология сети звезда, пример этой топологии показан на Рисунке 1.11.5.

Рисунок 1.11.5 Данная компьютерная сеть имеет топологию звезда

Мы уже говорили, что топология звезда стала возможна благодаря появлению коммутаторов, вообще, с появлением коммутаторов сетевые инженеры избавились от многих проблем, которые были присущи сетям, построенным на хабах с топологией общая шина. Пожалуй, минусом такой топологии является ее слабая защищенность от обрывов линий и отключения электропитания.

Тут стоит сказать, что на рисунке можно выделить не одну, а целых три звезды: в основание первой лежит «Коммутатор 1», вторая звезда вырастает из «Коммутатора 2», а третья звезда образуется из «Коммутатора 6», таких звезд можно нагородить очень много, но тогда у вас будет уже скорее «паровозик».

Теперь представьте, что будет, если в нашей сети порвется физическая линия между первым и вторым коммутатором, правильно, шестой коммутатор тоже не будет работать. А если вы провайдер и у вас такая схема, при этом «Коммутатор 2» стоит в одном бизнес-центре, а «Коммутатор 6» в другом, и тут неожиданно происходит авария по электропитанию в здании, где расположен «Коммутатор 2». Клиенты, которые находятся в том же здании, естественно, вам не будут жаловаться, у них ведь тоже нет света, а вот клиенты, которые включены от «Коммутатора 6» вас не поймут, ведь у них свет есть, а услуги нет. Наверное, вам придется в срочном порядке отправляться на «Коммутатор 2» и запитывать его от дизельного генератора или же устанавливать ИБП на узле, где расположен «Коммутатор 2». Думаю, с недостатками такой схемы все понятно.

Топология кольцо и плоское кольцо

От физических обрывов линий и от отключений электропитания вас спасет топология кольцо. Сначала давайте поговорим о классической топологии кольцо (есть еще плоское кольцо). Обратите внимание на Рисунок 1.11.6, здесь показана схема прокладки кабеля, представим, что мы небольшой провайдер и подключаем жилые дома, для этого мы по чердакам протягиваем оптику, физическая схема прокладки кабеля в этом случае может выглядеть примерно так, как показано на рисунке.

Рисунок 1.11.6 Примерно так может выглядеть с точки зрения физики сеть, построенная по топологии кольцо

Будем считать, что точками с подписями на карте показаны места установки провайдерских узлов доступа на технических этажах и чердаках зданий, а соединительные линии показывают, как проложена оптика. Обратите внимание: сверху есть подпись «к нулевому узлу» – это показано, как идет оптика к узлу агрегации, позже в этой части мы поговорим про трехуровневую архитектуру компьютерной сети и тогда вы узнаете, что есть уровень доступа, от которого включаются конечные пользователи, а есть уровень агрегации и ядро сети, на каждом из уровней может быть реализована своя собственная топология, понятно, что сейчас мы смотрим на уровень доступа. Давайте посмотрим, как такая сеть будет выглядеть с точки зрения логики, это показано на Рисунке 1.11.7.

Рисунок 1.11.7 Так выглядит с логической точки зрения топология кольцо

Теперь давайте представим: что будет, если порвется линия между первым и вторым узлом, да, собственно, ничего страшного, наше кольцо распадется на две ветки, правда одна ветка будет состоять только из первого узла, а другая ветка будет включать в себя узлы с первого по шестой, но зато все будет работать, будет лишь незначительный перерыв, связанный с перестроением протокола STP или его более молодых аналогов.

Вообще, из-за того, что в Ethernet не должно быть петель, пришлось разработать протокол STP, который блокирует один из линков в кольце и таким образом, даже если нет никаких обрывов, с точки зрения логики никакого кольца нет, есть две ветки. На Рисунке 1.11.7 STP настроен плохо, так как произошло деление на неравные ветки, одна включает в себя только Узел 6, а другая все остальные узлы, заблокированный порт отмечен оранжевым кружочком, то есть данные между узлом 6 и 5 не передаются, кадры с пятого узла идут на четвертый и так до узла агрегации, давайте посмотрим, как перестроится наше кольцо, если порвать линк между 2 и 3 узлом.

Рисунок 1.11.8 Что происходит, когда в кольце рвется кабель

Через какое-то время наше кольцо перестроится и оранжевый линк станет зеленым, но у нас по-прежнему будет две ветки, а наши абоненты будут получать услугу. Давайте теперь посмотрим, что произойдет, если на четвертом узле отключат питание, тут стоит отметить, что многие вендоры выпускают коммутаторы без тумблеров питания, поэтому как только вы включите коммутатор в сеть, он сразу включится, Cisco в этом плане не исключение, поэтому я просто удалю из схемы четвертый узел.

Рисунок 1.11.9 Что происходит, когда в кольце рвется кабель

И снова спустя небольшой промежуток времени оранжевый линк станет зеленым, и у нас будут две ветки, а все абоненты, кроме тех, что работают от четвертого узла, смогут пользоваться нашими услугами. При этом у провайдеров чаще всего узлы доступа бывают недоступны из-за отключения питания во всем здании или подъезде, реже выбивает автомат, который находится в провайдерском шкафу, и еще реже бывают ситуации, когда коммутатор по тем или иным причинам выходит из строя. Если случаются две последние аварии, то вы об этом узнаете, когда вам начнут поступать звонки от абонентов, включенных с четвертого узла.

Итак, самое страшное, что может случиться в топологии кольцо – это авария на узле агрегации, ведь если этот узел станет недоступен, то упадут и узлы доступа, которые мы пронумеровали. Но стоит отметить, что в качестве узлов агрегации выбираются более надежные и производительные модели коммутаторов. А если говорить про провайдеров, то они стараются защитить узлы агрегации по питанию, устанавливать узлы агрегации в помещениях, к которым можно получить доступ круглосуточно, чтобы в случае чего приехать на узел и запитать его от генератора.

Стоит отметить, что более-менее адекватные провайдеры коммутаторы доступа включают кольцом от коммутаторов агрегации, при этом в узел агрегации может быть включено несколько колец (показано на Рисунке 1.11.10), а узлы агрегации включаются от узла концентрации или ядра сети так, чтобы образовать топологию звезда, но если у провайдера есть свободные деньги и ресурсы, то узлы агрегации кольцуются между собой, хотя это не всегда возможно реализовать в условиях города, чаще всего проблемы административного, а не технического характера.

Рисунок 1.11.10 Несколько колец доступа, включенных от узла агрегации

Преимущества топологии кольцо по сравнению со звездой очевидны, а ее недостатком является стоимость, вам потребуется заплатить больше денег монтажникам за прокладку лишних сотен метров кабеля, а прокладывать оптический кабель не так уж и дешево. Опять же, если мы говорим про провайдеров, то здесь еще могут возникнуть дополнительные ежемесячные траты или операционные расходы, которые провайдеры выплачивают собственнику зданий и конструкций, по которым проложен кабель, просто за то, что этот кабель лежит и к нему, в случае чего, можно будет получить доступ.

Теперь давайте рассмотрим частный случай топологии кольцо, который называется плоское кольцо, может, у этой топологии есть и другие названия, но, к сожалению, я их не знаю. Особенность плоского кольца заключается в том, что физически проложенный кабель не образует никакого кольца, а вот с точки зрения логики кольцо получается. Такое кольцо можно реализовать при помощи оптического кабеля, главное правильно разварить волокна. Дело все в том, что внутри оптического кабеля несколько волокон, по которым можно передавать данные, а для организации кольца нам нужно задействовать два волокна (ведь у нас в кольце две ветки). Сейчас мы не будем лезть в схему разварки волокон, хотя если вам будет интересно, можете написать мне комментарии в блоге, и я постараюсь сделать дополнительную публикацию, в которой полностью опишу эту схему с демонстрацией примеров и всех необходимых схем. Сейчас давайте обратим внимание на Рисунок 1.11.11, на нем показано, как проложен физически кабель и где установлены узлы.

Рисунок 1.11.11 На нашем импровизированном ситуационном плане никакого кольца нет

Обратите внимание, на нашем импровизированном ситуационном плане кольца не видно, это просто цепочка из узлов, включенных друг за другом, но если бы у нас было время на разбирательства в схемах распределения волокон, стало бы понятно, что с точки зрения прохождения сигнала по волокнам кабеля, кольцо есть. Давайте сейчас посмотрим на топологию нашей сети.

Рисунок 1.11.12 С точки зрения логической топологии у нас есть полноценное кольцо

А вот с точки зрения логики подключения устройств кольцо есть. Поэтому-то я в самом начале и написал, что зачастую, чтобы понять принцип работы сети, вам потребуется несколько схем, особенно это актуально в тех случаях, когда вы работает с сетями, построенными на оптических линиях связи. Глядя на Рисунок 1.11.12 нельзя точно сказать: есть ли физически кольцо на самом деле или нет, это можно будет понять только когда порвется кабель, или если у вас есть под рукой нужные схемы.
А что будет, если в плоском кольце рвется кабель, давайте посмотрим, допустим, кабель порвался между третьим и четвертым узлом, тогда узлы с четвертого по шестой станут недоступны. Выглядеть это будет примерно так, как показано на Рисунке 1.11.13.

Рисунок 1.11.13 Что будет, если в плоском кольце порвется кабель

В схеме с полноценным кольцом обрыв кабеля в одном месте не грозил бы нашим абонентам полной потерей сервиса на длительное время, в плоском кольце обрыв кабеля – это уже более печальное событие, на которое придется реагировать гораздо быстрее. Зато плоское кольцо позволяет защититься от выхода из строя одного из узлов. Представим, что в нашем плоском кольце отключили питание на третьем узле, тогда у нас будет схема, которая показана на Рисунке 1.11.14.

Рисунок 1.11.14 Что будет, если один из узлов в плоском кольце отключится по питанию

Как видим, ничего страшного не случилось, наше плоское кольцо защитило абонентов с четвертого, шестого и пятого узлов от проблем с электроэнергией на третьем узле, все абоненты, кроме тех, которые включены с третьего узла, получают услугу.

Таким образом плоское кольцо совершенно не защитит наших пользователей от проблем с обрывом кабеля, зато оно спасает абонентов от проблем с электропитанием на одном из промежуточных узлов, а с точки зрения стоимости прокладки кабеля плоское кольцо обойдется дешевле.

Топология mesh (full mesh и partial mesh)

Перейдем к топологии mesh, как мы уже говорили, здесь у нас есть два вида включения: full mesh или каждый на каждого и partial mesh или частичный mesh. Эта топология нам сейчас не так интересна, так как на канальном уровне в Ethernet сетях вы ее скорее всего не встретите, а про BGP и в частности про внутренние BGP связи в рамках курса Cisco ICND1 разговора нет. Сейчас я лишь продемонстрирую эти топологии, а в дальнейшем, когда мы будем говорить о сетях, отличных от Ethernet, мы попробуем реализовать топологии full mesh и partial mesh.

Для начала давайте посмотрим на сеть с топологией full mesh, то есть каждый на каждого, схема показана на Рисунке 1. 11.15.

Рисунок 1.11.15 Компьютерная сеть с топологией full mesh (полносвязная топология)

Здесь мы видим четыре устройства, к каждому устройству подведено по три линии, ведь именно столько соседей у каждого конкретного устройства в сети из четырех узлов, построенной по топологии full mesh, иногда вместо full mesh вы можете услышать полносвязная топология, а вместо partial mesh неполносвязная топология. Итак, заключаем, в топологии каждый на каждого или полносвязной топологии каждый узел должен быть обязательно соединен со всеми другими узлами физической линией (опять же, кроме внутренних BGP связей, где должна быть логическая связь, но необязательно физическая), если будет иначе, то это уже не full mesh, а partial mesh, топология partial mesh из пяти узлов показана на Рисунке 1.11.16.

Рисунок 1.11.16 Топология partial mesh или неполносвязная топология

Как видим, соединений достаточно много, но это не full mesh с точки зрения физики, если бы это был full mesh, то к каждому устройству в сети из пяти узлов, нам бы пришлось подводить по четыре физических линии. Основным плюсом топологии full mesh является ее надежность, но у этой топологии есть два серьезных недостатка (и я даже не могу сказать какой из них хуже). Первый недостаток сетей с полносвязной топологией заключается в высокой стоимости, при этом, если говорить о сетях Ethernet, может получиться так, что часть линий не используются большую часть времени и нужны они лишь на всякий пожарный случай, когда где-то что-то порвется. А еще компьютерные сети с топологией каждый на каждого очень проблематично эксплуатировать, это на нашей схеме было четыре узла по три линии к каждому из узлов, реальные сети гораздо-гораздо больше, и вы со временем просто запутаетесь в огромном множестве проводов.

1.11.6 Выводы

Какие выводы мы можем сделать? Во-первых, нужно учиться читать схемы и диаграммы компьютерных сетей, чтобы понимать, как и что работает. Во-вторых, для понимания того, как работает ваша сеть необходимо и достаточно иметь под рукой два вида схем: схемы физической топологии и схемы логической топологии сети. Естественно, в идеале эти схемы должны быть, особенно, если мы говорим про сети отличные от домашних или какого-то малого офиса. Ведь чем лучше будет ваша сеть задокументирована, тем быстрее вы будете решать различные задачи: будь то задачи по расширению и модернизации или задачи по устранению аварий на сети.
А еще мы с вами выделили четыре топологии, которые вы можете использовать при проектирование своих компьютерных сетей, и разобрались с их особенностями, достоинствами и недостатками, напомню, что это:

топология звезда, где есть центральный узел, от которого подключаются все остальные узлы;
топология кольцо, которое защищает нашу сеть от обрывов и проблем с электроэнергией, но для ее реализации потребуется немного больше денег, чем для звезды, у этой топологии есть частный случай, который мы назвали плоское кольцо;
mesh topology, эта топология делится на два вида: partial mesh или неполносвязная топология и full mesh (полносвязная топология) или каждый на каждого, сети с топологией full mesh обладают повышенной надежностью, но их трудно эксплуатировать и дорого реализовывать;
и наконец сети с топологией общая шина, о которых лучше забыть.

Итак, при построении компьютерной сети вы можете выбирать: какую топологию использовать, учитывая все плюсы и минусы, а также задачи, которые перед вами стоят. Например, для построения небольшой офисной сети идеально подойдет топология звезда: достаточно поставить коммутатор, от которого будут включаться пользователи, а вот провайдеру для подключения конечных абонентов лучше выбрать на уровне доступа топологию кольцо, так как эта топология может защитить абонентов от обрыва или отключения электропитания.

1.11 Логическая и физическая схема компьютерной сети предприятия. Проектирование информационной системы предприятия ОАО «КАМАЗ-Металлургия»

Проектирование информационной системы предприятия ОАО «КАМАЗ-Металлургия»

курсовая работа

Физическая схема литейного завода представлена на рисунке 1.3.

Рисунок 1.3 — Физическая схема литейного завода

Рассмотрим физическую и логическую схемы компьютерной сети литейного завода.

Так как к сети ОАО «Камский литейный завод» подсоединены больше 10 пользователей, то она называется сетью на основе сервера. Отдельные участки сети соединяются между собой концентрирующими устройствами — свичами, которые объединяют между собой рабочие станции. Свич установлен в каждом кабинете, где рабочих станций больше 5, остальные кабинеты объединены общим свичем. Так от главного сервера отходит свич на 48 портов, к которому присоединены 1С терминальный сервер, файл-сервер, свичи, которые объединяют рабочие станции в кабинетах.

Для организации рабочих мест необходим выделенный сервер для базы данных и web-доступа, web-сайта. Сетевая структура предусматривает подключение компьютеров к специальному устройству — свичу — с использованием скоростного кабеля на основе «витой пары». Архитектура называется «звездой». «Звезды» соединяются между собой, и сервером. На сервере сосредотачиваются общие для всех станций ресурсы, и именно через сервер происходит «общение» всех подключенных к сети компьютеров.

Распределение задач среди нескольких серверов гарантирует, что каждая задача будет выполняться самым эффективным способом из всех возможных. Файл-сервер предназначен для хранения файлов и данных, а также предоставления доступа пользователям к ним. Логическая и физическая схемы компьютерной сети литейного завода представлена на рисунке 1.4, 1.5, 1.6.

Рисунок 1.4 — Логическая схема компьютерной сети

Рисунок 1.5 — Физическая схема компьютерной сети АБК-9 1 этаж

Отдел конструкторов — 11 (рабочих станций)

Отдел конструкторов — 11

Генеральный директор — 3

Отдел конструкторов — 11

Директор по экономике и финансам — 3

Коммерческий директор — 2

Рисунок 1.6 — Физическая схема компьютерной сети АБК-9 2 этаж

Бухгалтерия — 38

Отдел контроля цен — 7

Финансовый отдел — 16

Юридическое бюро — 6

Отдел материально-технического обеспечения — 11

Помощник генерального директора — 2

Канцелярия — 6

Директор департамента экономики — 3

Отдел бюджетирования и сводной отчетности — 7

Помощник директора департамента экономики — 2

Приемная -2

Расчетная бухгалтерия — 14

АСУ-серверная

Материальная бухгалтерия — 15

Заместитель главного бухгалтера — 3

Аппаратная по телефонам — 2

Актовый зал — 1

Отдел стратегического развития — 7

Отдел информационной технологии — 20

Отдел экспорта — 15

Делись добром 😉

Автоматизированные системы управления обработки информации в торговле

4.

Торговые предприятия во всемирной компьютерной сети

…

АСОИ на предприятиях торговли

4. ТОРГОВЫЕ ПРЕДПРИЯТИЯ ВО ВСЕМИРНОЙ КОМПЬЮТЕРНОЙ СЕТИ

…

АСОИ на предприятиях торговли

4. Торговые предприятия во всемирной компьютерной сети

…

Веб-приложение для мониторинга каталога продукции предприятия

1.5.2 Логическая и физическая структура документа

С логической точки зрения, документ состоит из пролога и корневого элемента. Корневой элемент — обязательная часть документа, пролог, вообще говоря, может отсутствовать. Пролог может включать объявления, инструкции обработки, комментарии…

Организация, принципы построения и функционирования компьютерных сетей

Схема сети предприятия

Рисунок 2.2 — Схема сети предприятия…

Подсистема информационной защиты предприятия

1. Описание компьютерной сети предприятия

Открытое акционерное общество энергетики и электрификации Кубани (ОАО «Кубаньэнерго») — крупнейшая электросетевая компания на территории Краснодарского края и Республики Адыгея. ..

Построение системы защиты информации на предприятии «Строй-СИБ»

6. Физическая структура сети и схема IP-адресации. Схема именования серверов

Рисунок 2 — Общая схема сети компании (главный и дополнительный офисы) В каждом из офисов компании один из серверов будет использоваться в качестве шлюза между внутренней сетью компании и сетью Интернет…

Проектирование информационной системы предприятия ООО «СпецПромАгрегат»

1.7 Физическая схема расположения предприятия

…

Проектирование информационной системы предприятия ООО «СпецПромАгрегат»

1.8 Логическая и физическая схема действующей компьютерной сети

…

Проектирование информационной системы предприятия ООО «СпецПромАгрегат»

2.2 Физическая схема расположения деловых процессов предприятия

…

Проектирование локальной вычислительной сети предприятия

2.7 Логическая схема сети

Логическая схема проектируемой сети представлена на рисунке 1…

Процессно-задачная технология управления ООО ЧЭЦ «Промышленная безопасность» и ее реализация средствами информационной системы 1С на примере задачи учета услуг

1.

13 Логическая и физическая схема действующей компьютерной сети

Информационная сеть спроектирована на основе сервера. На предприятии можно выделить несколько групп пользователей, несколько звездообразных сетей соединяются своими центральными узлами коммутации. То есть…

Разработка базы данных » Учет, регистрация пациентов и приемов

7. Физическая и логическая модель web-приложения

1. Пользовательская часть состоит из 20 страниц, не считая страниц-обработчиков: · Главная — http:// kyrsovik / pac.php; · Список докторов — http:// kyrsovik / doc.php; · Список докторов — Ввести данные — http:// kyrsovik / dobavdoc…

Разработка информационной системы «Сетелем Банк ООО»

1.10 Логическая и физическая схема компьютерной сети предприятия

…

Создание имитационной модели сети кафедры

1.2 Логическая схема сети кафедры

Персональные компьютеры объединены в четыре подсети: Рис. 7 Локальная вычислительная сеть кафедры. Задание передаваемого трафика: Рис. 8 Internet — Cisco Рис. 9 Cisco — Internet Рис. 10 Server — Cisco Рис. 13 Server — Class1 Рис. 14 Class2 — Server Рис. 15 Server — Class2 Рис. 16 Class3 — Server Рис…

Как создавать понятные логические (L3) схемы сети / Хабр

Cамая большая проблема, с которой я сталкиваюсь при работе с сетями предприятий — это отсутствие чётких и понятных логических схем сети. В большинстве случаев я сталкиваюсь с ситуациями, когда заказчик не может предоставить никаких логических схем или диаграмм. Сетевые диаграммы (далее L3-схемы) являются чрезвычайно важными при решении проблем, либо планировании изменений в сети предприятия. Логические схемы во многих случаях оказываются более ценными, чем схемы физических соединений. Иногда мне встречаются «логически-физически-гибридные» схемы, которые практически бесполезны. Если вы не знаете логическую топологию вашей сети, вы слепы. Как правило, умение изображать логическую схему сети не является общим навыком. Именно по этой причине я пишу эту статью про создание чётких и понятных логических схем сети.

Какая информация должна быть представлена на L3-схемах?

Для того, чтобы создать схему сети, вы должны иметь точное представление о том, какая информация должна присутствовать и на каких именно схемах. В противном случае вы станете смешивать информацию и в итоге получится очередная бесполезная «гибридная» схема. Хорошие L3-схемы содержат следующую информацию:

подсети
- VLAN ID (все)
- названия VLAN’ов
- сетевые адреса и маски (префиксы)
L3-устройства
- маршрутизаторы, межсетевые экраны (далее МСЭ) и VPN-шлюзы (как минимум)
- наиболее значимые серверы (например, DNS и пр.)
- ip-адреса этих серверов
- логические интерфейсы
информацию протоколов маршрутизации

Какой информации НЕ должно быть на L3-схемах?

Перечисленной ниже информации не должно быть на сетевых схемах, т. к. она относится к другим уровням [модели OSI, прим. пер.] и, соответственно, должна быть отражена на других схемах:

вся информация L2 и L1 (в общем случае)
L2-коммутаторы (может быть представлен только интерфейс управления)
физические соединения между устройствами

Используемые обозначения

Как правило, на логических схемах используются логические символы. Большинство из них не требуют пояснений, но т.к. я уже видел ошибки их применения, то позволю себе остановиться и привести несколько примеров:

Подсеть, представленная как трубка или линия:
VRF или другая не известная точно зона представляется в виде облака:

Какая информация необходима для создания L3-схемы?

Для того, чтобы создать логическую схему сети, понадобится следующая информация:

Схема L2 (или L1) — представление физических соединений между устройствами L3 и коммутаторами
Конфигурации устройств L3 — текстовые файлы либо доступ к GUI, и т. д.
Конфигурации устройств L2 — текстовые файлы либо доступ к GUI, и т.д.

Пример

В данном примере мы будем использовать простую сеть. В ней будут присутствовать коммутаторы Cisco и МСЭ Juniper Netscreen. Нам предоставлена схема L2, также как и конфигурационные файлы большинства представленных устройств. Конфигурационные файлы пограничных маршрутизаторов ISP не предоставлены, т.к. в реальной жизни такую информацию ISP не передаёт. Ниже представлена L2-топология сети:

А здесь представлены файлы конфигурации устройств. Оставлена только необходимая информация:

asw1

!
vlan 210
name Servers1
!
vlan 220
name Servers2
!
vlan 230
name Servers3
!
vlan 240
name Servers4
!
vlan 250
name In-mgmt
!
interface GigabitEthernet0/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 250
ip address 192. 168.10.11 255.255.255.128
!
ip default-gateway 192.168.10.1

asw2

!
vlan 210
name Servers1
!
vlan 220
name Servers2
!
vlan 230
name Servers3
!
vlan 240
name Servers4
!
vlan 250
name In-mgmt
!
interface GigabitEthernet0/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 250
ip address 192.168.10.12 255.255.255.128
!
ip default-gateway 192. 168.10.1

asw3

!
vlan 210
name Servers1
!
vlan 220
name Servers2
!
vlan 230
name Servers3
!
vlan 240
name Servers4
!
vlan 250
name In-mgmt
!
interface GigabitEthernet0/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 250
ip address 192.168.10.13 255.255.255.128
!
ip default-gateway 192.168.10.1

csw1

!
vlan 200
name in-transit
!
vlan 210
name Servers1
!
vlan 220
name Servers2
!
vlan 230
name Servers3
!
vlan 240
name Servers4
!
vlan 250
name In-mgmt
!
interface GigabitEthernet0/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet0/3
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet0/4
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/5
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/6
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface Port-channel 1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 200
ip address 10. 0.0.29 255.255.255.240
standby 1 ip 10.0.0.28
!
interface vlan 210
ip address 192.168.0.2 255.255.255.128
standby 2 ip 192.168.0.1
!
interface vlan 220
ip address 192.168.0.130 255.255.255.128
standby 3 ip 192.168.0.129
!
interface vlan 230
ip address 192.168.1.2 255.255.255.128
standby 4 ip 192.168.1.1
!
interface vlan 240
ip address 192.168.1.130 255.255.255.128
standby 5 ip 192.168.1.129
!
interface vlan 250
ip address 192.168.10.2 255.255.255.128
standby 6 ip 192.168.10.1
!
ip route 0.0.0.0 0.0.0.0 10.0.0.17

csw2

!
vlan 200
name in-transit
!
vlan 210
name Servers1
!
vlan 220
name Servers2
!
vlan 230
name Servers3
!
vlan 240
name Servers4
!
vlan 250
name In-mgmt
!
interface GigabitEthernet0/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet0/3
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet0/4
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/5
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/6
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface Port-channel 1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 200
ip address 10. 0.0.30 255.255.255.240
standby 1 ip 10.0.0.28
!
interface vlan 210
ip address 192.168.0.3 255.255.255.128
standby 2 ip 192.168.0.1
!
interface vlan 220
ip address 192.168.0.131 255.255.255.128
standby 3 ip 192.168.0.129
!
interface vlan 230
ip address 192.168.1.3 255.255.255.128
standby 4 ip 192.168.1.1
!
interface vlan 240
ip address 192.168.1.131 255.255.255.128
standby 5 ip 192.168.1.129
!
interface vlan 250
ip address 192.168.10.3 255.255.255.128
standby 6 ip 192.168.10.1
!
ip route 0.0.0.0 0.0.0.0 10.0.0.17

fw1

set interface ethernet0/1 zone untrust
set interface ethernet0/1. 101 tag 101 zone dmz
set interface ethernet0/1.102 tag 102 zone mgmt
set interface ethernet0/2 zone trust
set interface ethernet0/1 ip 10.0.0.1/28
set interface ethernet0/1 manage-ip 10.0.0.2
set interface ethernet0/1.101 ip 10.0.0.33/28
set interface ethernet0/1.102 ip 10.0.0.49/28
set interface ethernet0/2 ip 10.0.0.17/28
set interface ethernet0/2 manage-ip 10.0.0.18
set vrouter trust-vr route 0.0.0.0/0 interface ethernet0/1 gateway 10.0.0.12

fw2

set interface ethernet0/1 zone untrust
set interface ethernet0/1.101 tag 101 zone dmz
set interface ethernet0/1.102 tag 102 zone mgmt
set interface ethernet0/2 zone trust
set interface ethernet0/1 ip 10.0.0.1/28
set interface ethernet0/1 manage-ip 10. 0.0.3
set interface ethernet0/1.101 ip 10.0.0.33/28
set interface ethernet0/1.102 ip 10.0.0.49/28
set interface ethernet0/2 ip 10.0.0.17/28
set interface ethernet0/2 manage-ip 10.0.0.19
set vrouter trust-vr route 0.0.0.0/0 interface ethernet0/1 gateway 10.0.0.12

outsw1

!
vlan 100
name Outside
!
vlan 101
name DMZ
!
vlan 102
name Mgmt
!
interface GigabitEthernet1/0
description To-Inet-rtr1
switchport mode access
switchport access vlan 100
!
interface GigabitEthernet1/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet1/3
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet1/4
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface Port-channel 1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 102
ip address 10. 0.0.50 255.255.255.240
!
ip default-gateway 10.0.0.49

outsw2

!
vlan 100
name Outside
!
vlan 101
name DMZ
!
vlan 102
name Mgmt
!
interface GigabitEthernet1/0
description To-Inet-rtr2
switchport mode access
switchport access vlan 100
!
interface GigabitEthernet1/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet1/3
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet1/4
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface Port-channel 1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 102
ip address 10. 0.0.51 255.255.255.240
!
ip default-gateway 10.0.0.49

Сбор информации и её визуализация

Хорошо. Теперь, когда мы имеем всю необходимую информацию, можно приступать к визуализации.

Процесс отображения шаг за шагом

Сбор информации:
1. Для начала откроем файл конфигурации (в данном случае ASW1).
2. Возьмём оттуда каждый ip-адрес из разделов интерфейсов. В данном случае есть только один адрес (192.168.10.11) с маской 255.255.255.128. Имя интерфейса — vlan250, и имя vlan 250 — In-mgmt.
3. Возьмём все статические маршруты из конгфигурации. В данном случае есть только один (ip default-gateway), и он указывает на 192.168.10.1.
Отображение:
1. Теперь давайте отобразим информацию, которую мы собрали. Во-первых, нарисуем устройство ASW1. ASW1 является коммутатором, поэтому используем символ коммутатора.
2. Нарисуем подсеть (трубку). Назначим ей имя In-mgmt, VLAN-ID 250 и адрес 192.168.10.0/25.
3. Соединим ASW1 и подсеть.
4. Вставляем текстовое поле между символами ASW1 и подсети. Отобразим в нём имя логического интерфейса и ip-адрес. В данном случае имя интерфейса будет vlan250, и последний октет ip-адреса — .11 (это является общей практикой — отображать только последний октет ip-адреса, т.к. ip-адрес сети уже присутствует на схеме).
5. Также в сети In-mgmt есть другое устройство. Или, как минимум, должно быть. Нам ещё неизвестно имя этого устройства, но его IP-адрес 192.168.10.1. Мы узнали это потому, что ASW1 указывает на этот адрес как на шлюз по-умолчанию. Поэтому давайте отобразим это устройство на схеме и дадим ему временное имя «??». Также добавим его адрес на схему — .1 (кстати, я всегда выделяю неточную/неизвестную информацию красным цветом, чтобы глядя на схему можно было сразу понять, что на ней требует уточнения).

На этом этапе мы получаем схему, подобную этой:

Повторите этот процесс шаг за шагом для каждого сетевого устройства. Соберите всю информацию, относящуюся к IP, и отобразите на этой же схеме: каждый ip-адрес, каждый интерфейс и каждый статический маршрут. В процессе ваша схема станет очень точной. Убедитесь, что устройства, которые упомянуты, но пока неизвестны, отображены на схеме. Точно так же, как мы делали ранее с адресом 192.168.10.1. Как только вы выполните всё перечисленное для всех известных сетевых устройств, можно начать выяснение неизвестной информации. Вы можете использовать для этого таблицы MAC и ARP (интересно, стоит ли писать следующий пост, рассказывающий подробно об этом этапе?).

В конечном счёте мы будем иметь схему наподобие этой:

Заключение

Нарисовать логическую схему сети можно очень просто, если вы обладаете соответствующими знаниями. Это продолжительный процесс, выполняемый вручную, но это отнюдь не волшебство. Как только у вас есть L3-схема сети, достаточно нетрудно поддерживать её в актуальном состоянии. Получаемые преимущества стоят приложенных усилий:

вы можете планировать изменения быстро и точно;
решение проблем занимает гораздо меньше времени, чем до этого. Представим, что кому-то нужно решить проблему недоступности сервиса для 192.168.0.200 до 192.168.1.200. После просмотра L3-схемы можно с уверенностью сказать, что МСЭ не является причиной данной проблемы.
Вы можете легко соблюдать корректность правил МСЭ. Я видел ситуации, когда МСЭ содержали правила для трафика, который никогда бы не прошёл через этот МСЭ. Этот пример отлично показывает, что логическая топология сети неизвестна.
Обычно как только L3-схема сети создана, вы сразу заметите, какие участки сети не имеют избыточности и т.д. Другими словами, топология L3 (а также избыточность) является такой же важной как избыточность на физическом уровне.

Схема комплекса гипермолла Горбушкин двор

Свернуть легенду

условные обозначения:

свободные
площади

Кафе

Инфор
мация

туалет

банкомат

обмен
валют

медиа
холл

платежные
терминалы

сектора:

паркинг:

P₁

P₂

Поиск по товарам и магазинам

123456789

АБВГДЕЖЗИЙКЛМНОПРСТУФХЦЧШЩЭЮЯ

ABCDEFGHIJKLMNOPQRSTUVWXYZ

магазины 1-16 из 201

Название магазина	Специализация	Номер павильона
100GUNS	Подробнее	F2-004На карте
4apple-store	Подробнее	G2-104На карте G2-105На карте G2-109На карте
613 Bricks	Подробнее	h2-017На карте
Автомойка AUTOVANNA	Подробнее	WASH-1На карте
Аквафор	Подробнее	C1-045AНа карте
Аксессуары для часов	Подробнее	B1-001FНа карте
Альфабанк	Подробнее
Арго	Подробнее	B1-007AНа карте
АртКогай	Подробнее	h3-004На карте
Ателье Горбушкин Двор		На карте
Билайн	Подробнее	B1-044На карте
БЫТТЕХ	Подробнее	B1-027На карте
Ваша игра	Подробнее	C2-008AНа карте
Видеосервис		B2-169На карте
Винодел	Подробнее	h2-014На карте
ВНУТРЕННИЙ ДВОРИК	Подробнее	MEDIA-01-1На карте

Показано: 1 2 3 4 5 . .. 13

Название магазина

100GUNS

Специализация

Товары для охотыВсе для рыбалкиОружиеТовары для туризмаОдежда для охоты и рыбалкиМагазины хобби

Номер павильнона

F2-004

Название магазина

4apple-store

Специализация

НоутбукиАкустические системыМониторыНаушникиПланшетыСмартфоныМагазины iPhone

Номер павильнона

G2-104 G2-105 G2-109

Название магазина

613 Bricks

Специализация

Магазины LEGOДетские товары

Номер павильнона

h2-017

Название магазина

Автомойка AUTOVANNA

Специализация

Автомойка, Автосервис

Номер павильнона

WASH-1

Название магазина

Аквафор

Специализация

Водяные фильтрыТовары для дома

Номер павильнона

C1-045A

Название магазина

Аксессуары для часов

Специализация

Аксессуары для часов

Номер павильнона

B1-001F

Название магазина

Альфабанк

Специализация

Банковские услуги и кредитование

Номер павильнона

Название магазина

Арго

Специализация

Системы видеонаблюденияРации

Номер павильнона

B1-007A

Название магазина

АртКогай

Специализация

Товары для творчества и рукоделияТовары для живописиТовары для рисованияМагазины хобби

Номер павильнона

h3-004

Название магазина

Ателье Горбушкин Двор

Специализация

Одежда и аксессуары

Номер павильнона

Название магазина

Билайн

Специализация

SIM карты

Номер павильнона

B1-044

Название магазина

БЫТТЕХ

Специализация

ПылесосыУтюгиПриготовление кофеКухонные принадлежности

Номер павильнона

B1-027

Название магазина

Ваша игра

Специализация

Игровые приставки и игрыТовары для дома

Номер павильнона

C2-008A

Название магазина

Видеосервис

Специализация

КиноСофт (программное обеспечение)Игры компьютерные

Номер павильнона

B2-169

Название магазина

Винодел

Специализация

Дистилляторы, пивоварниВсе для виноделия

Номер павильнона

h2-014

Название магазина

ВНУТРЕННИЙ ДВОРИК

Специализация

Номер павильнона

MEDIA-01-1

Выделить всё

Автомобильная техника
- Автоаксессуары
- Автосигнализации
- Автомобильные навигаторы
- Радары и детекторы
- Автомобильные видеорегистраторы
- Медиа оборудование
Аудио техника
- Радиоприемники
- Наушники
- Диктофоны
- Аксессуары для аудио техники
- Виниловые проигрыватели
- Усилители и ресиверы
- Акустические системы
- Музыкальные центры
- Hi-Fi и High-End техника
Все для Фото-Видео съемки
- Цифровые фоторамки
- Студийное освещение и оборудование
- Фото-видео сумки и чехлы
- Штативы и моноподы
- Фотовспышки и видеосвет
- Аксессуары для видеотехники
- Аксессуары для фототехники
- Объективы
- Видеокамеры
- Фотоаппараты
Другое
- Электронные сигареты
- Электронные сигареты и трубки
- Электроинструменты
- Шнуры, кабели, удлинители
- Часы настенные
- Школа актерского мастерства для детей
- Часы наручные
- Фонари и лампы
- Хозяйственные товары, бытовая химия
- Товары для творчества и рукоделия
- Товары для уборки
- Фейерверки, салюты, пиротехника
- Табачные изделия, кальяны, трубки
- Текстиль
- Тир
- Ткани, шторы
- Радиодетали
- Столовые приборы
- Канцтовары
- Ножи
- Оборудование для канализации
- Одежда и аксессуары
- Окна и фурнитура
- Оптика
- Полиграфическая продукция
- Постаматы и пункты выдачи
- Посуда
- Иностранная пресса, журналы и книги
- Инструменты столярного дела
- Бинокли, телескопы, оптическое оборудование
- Военная форма, одежда и снаряжение
- Восточные благовония, сувениры и атрибутика
- Все для виноделия
- Двери и фурнитура
- Денежные переводы
- Дистилляторы, пивоварни
- Аксессуары для часов
- Банковские услуги и кредитование
- Барбершоп, парикмахерская
- Аккумуляторы, батарейки, зарядные устройства
- Адаптеры и переходники
- Авиа и Ж/Д билеты

Климатическая техника
- Увлажнители
- Тепловентиляторы
- Сплит-системы
- Системы автономного жизнеобеспечения домов
- Очистители
- Осушители
- Обогреватели
- Оборудование для отопления
- Кондиционеры
- Ионизаторы
- Водяные фильтры
- Водонагреватели
- Водоснабжение
- Вентиляторы
Компьютерная техника
- Аксессуары для хранения дисков
- Устройства бесперебойного питания
- Web камеры
- Носители и накопители информации
- Компьютерные аксессуары
- Электронные книги
- Картриджи, тонеры и фотобумага
- Принтеры, сканеры, МФУ, факсы
- Настольные компьютеры и серверы
- Планшеты
- Мониторы
- Игровые приставки и игры
- Компьютерные комплектующие
- Ноутбуки
Концертное оборудование
- DJ оборудование
- Микрофоны профессиональные
- Звуковое оборудование
- Профессиональное освещение
- Музыкальные инструменты
Красота, здоровье, спорт
- Наборы для ухода за ногтями
- Оборудование для укладки волос
- Устройства для маникюра и педикюра
- Фитнес клуб
- Медицинское оборудование
- Салон красоты, парикмахерская
- Спортивное питание
- Спортивные товары и тренажеры
- Спортивный клуб
- Студия ногтевого сервиса
- Бритвы, триммеры, эпиляторы
- Для детей
- Массажное оборудование

Крупная бытовая техника
- Аксессуары для крупной бытовой техники
- Встраиваемая бытовая техника
- Газовые плиты
- Электрические плиты
- Посудомоечные машины
- Винные шкафы
- Морозильные камеры
- Сушильные машины
- Стиральные машины
- Холодильники
Кухонная техника
- Вытяжки
- Кухонные принадлежности
- Электрочайники
- Электрогрили и аэрогрили
- Чайники
- Хлебопечки
- Фритюрницы
- Тостеры и ростеры
- Термопоты
- Соковыжималки
- Пароварки
- Мясорубки
- Мультиварки
- Мини-печи
- Миксеры и блендеры
- Микроволновые печи
- Кухонные машины
- Кухонные комбайны
- Йогуртницы
Мебель
- Встроенная мебель
- Детская мебель
- Компьютерная мебель
- Кухонная мебель
- Мягкая мебель
Мелкая бытовая техника
- Аксессуары для мелкой бытовой техники
- Вязальные машины и материалы для вязания
- Приготовление кофе
- Мешки для стиральных машин
- Шланги для стиральных машин
- Гладильные доски
- Уход за вещами
- Портативные холодильники
- Швейные машины
- Швейные машины и оверлоки
- Отпариватели
- Утюги с парогенератором
- Утюги
- Роботы-пылесосы
- Пылесосы

Мультимедиа
- Обучающее видео и программы
- Спорт
- Концерты, опера, балет
- Документальные фильмы
- Аудиокниги
- Фотоклипарты
- Мультфильмы
- Кино
- Музыка
- Софт (программное обеспечение)
- Игры компьютерные
- Виниловые диски
Системы безопасности
- Рации
- Электрозамки
- Домофоны, переговорные устройства
- Системы видеонаблюдения
Сувениры, подарки, игрушки
- Радиоуправляемые модели
- Игрушки
- Магазины LEGO
- Модели
- Настольные игры, головоломки, коллекционные миниатюры
- Подарки, сувениры, подарочная упаковка
- Аниме атрибутика и сувениры
- Hip-Hop атрибутика и сувениры
- Рок-атрибутика и сувениры
Телевизоры и видеотехника
- Кронштейны и опоры для телевизоров
- Видео проигрыватели и плееры
- Домашние кинотеатры
- Аксессуары для телевизоров
- Антенны телевизионные
- Спутниковое оборудование и телевидение
- Проекторы и оборудование для презентаций
- Телевизоры и плазменные панели

Телефоны и аксессуары
- SIM карты
- Смартфоны
- Радиостанции
- Запасные части для мобильных телефонов
- Аксессуары для мобильных телефонов
- Гарнитуры для телефонов
- IP-телефоны
- Проводные телефоны
- Радиотелефоны
- Мобильные телефоны
Товары для активного отдыха
- Велосипеды и велозапчасти
- Все для дайвинга
- Ножи, топоры
- Оружие
- Сноубординг
Услуги и сервисы
- Автомойка, Автосервис
- Дизайн
- Реклама
- Химчистка
- Экспресс-доставка

A B C D E F G H

1958: Демонстрация твердотельной схемы для всех полупроводников | Silicon Engine

Jack Kilby производит микросхему с активными и пассивными компонентами, изготовленными из полупроводникового материала.

По мере усложнения компьютерных систем инженеры искали более простые способы соединения тысяч используемых ими транзисторов. Правительственные учреждения финансировали проекты микромодулей и многочиповых гибридных схем в поисках решения этой проблемы. В 1952 году GWA Dummer из Английского исследовательского центра телекоммуникаций предложил: «С появлением транзистора и работы в области полупроводников в целом теперь кажется возможным представить электронное оборудование в виде сплошного блока без соединительных проводов».

С середины до конца 1950-х годов в нескольких проектах удалось объединить несколько компонентов на кристалле. В RCA Харвик Джонсон запатентовал осциллятор, а Торкель Уоллмарк и Сэнфорд Маркус построили регистры сдвига и логические вентили. Артур Д’Асаро и Ян Росс из Bell Labs изготовили четырехступенчатый счетчик для телефонных приложений. Джо Лог и Рик Дилл из IBM построили счетчик, используя диодную структуру с двойной базой. Ясуро Таруи из MITI Японии и Ричард Стюарт из TI подали несколько патентов на устройства. Дадли Бак из Массачусетского технологического института разработал криотрон, интегрированный сверхпроводящий элемент. Достигая разной степени функциональности, ни одна из этих идей не дала решения проблемы системной интеграции общего назначения.

12 сентября 1958 года Джек Килби из Texas Instruments построил схему, используя кусочки германиевого меза p-n-p транзистора, которые он вытравил для формирования элементов транзистора, конденсатора и резистора. С помощью тонких золотых «летучих проводов» он соединил отдельные элементы в цепь генератора. Через неделю он продемонстрировал усилитель. Т.И. объявила о концепции «твердой схемы» Килби в марте 1959 года и представила свое первое коммерческое устройство в марте 1960 года — двоичный триггер Type 502 по цене 450 долларов каждый. Однако межсоединения с помощью летучих проводов не были практичным производственным методом, и только несколько десятков единиц были отправлены клиентам для целей оценки, пока не были доступны устройства серии 51 DCTL с «полностью интегральной схемой», использующие планарную технологию наплавленного металла (19). 59 Веха) .

Предыдущая веха Следующая веха

Dummer GWA «Электронные компоненты в Великобритании», Proceedings Components Symposium , Вашингтон, округ Колумбия, (6 мая 1952 г.), стр. 15-20.
Джонсон, Х. «Полупроводниковый генератор с фазовым сдвигом и устройство» Патент США 2816228 (подана 21 мая 1953 г., выдана 10 декабря 1957 г.).
Бак, Д.А. «Сверхпроводящий компьютерный компонент Cryotron-A», Proceedings of the IRE Vol. 44 № 4 (апрель 1956 г.), стр. 482–493.
Килби Дж. С., «Миниатюрные электронные схемы» Патент США 3138743 (подана 6 февраля 1959 г., выдана 23 июня 1964 г.).
Стюарт, Ричард Ф. «Устройство с интегральной полупроводниковой схемой» Патент США 3138747 (подана 12, 19 февраля)59, опубликовано 23 июня 1964 г. ).
Wallmark, JT и Marcus, SM «Integrated Semiconductor Devices», RCA Engineer Vol. 5, № 1 (июнь-июль 1959 г.), стр. 42-45.
Wallmark, JT и Marcus, S.M. «Полупроводниковые устройства для микроминиатюризации», Electronics Vol. 32 (26 июня 1959 г.), стр. 35-37.
Д’Асаро, Лос-Анджелес «Элемент шагового транзистора», 1959 Wescon Convention Record , Pt. 3 стр. 37-42.
Килби, Дж. С. «Полупроводниковые твердотельные схемы», Электроника Том. 32 (7 августа 1959 г.), стр. 110–111.
Латроп, Дж. В., Ли, Р. Э., и Фиппс, Ч. Х. «Полупроводниковые сети для микроэлектроники». Электроника (13 мая 1960 г.) с. 69.
Цведос, Т. Дж. «Введение в микросистемы и микромодуль RCA», Программа микромодулей RCA: компоненты и применение Отдел электроники AIEE, Симпозиум в Лос-Анджелесе, Лос-Анджелес, Калифорния (15–17 мая 1961 г.), с. 3.

Dummer, GWA и Granville, JW Miniature and Microminiature Electronics (Нью-Йорк: John Wiley and Sons, 1961), стр. 263-300.
Даммер, GWA «История развития микроэлектроники в Королевском радиолокационном учреждении», Microelectronics and Reliability (Pergamon Press 1965) Vol. 4, стр. 193-219.
Килби, Дж. С. «Изобретение интегральной схемы», IEEE Transactions in Electron Devices , Vol. ЭД-23, № 7 (июль 1976 г.), стр. 648-654.
Смитс, FM изд. История инженерии и науки в системе Bell: электронные технологии (1925–1975) (AT&T Bell Laboratories, 1985), стр. 101–129.
Лог, Джозеф, К. «От электронных ламп к очень крупномасштабной интеграции: личные воспоминания», IEEE Annals of the History of Computing Vol. 20 № 3 (1998) с. 61.
Килби, Джек С. «Происхождение интегральной схемы», Труды Восьмого международного симпозиума по кремниевым материалам и технологиям , Том. 98-1, (Электрохимическое общество, апрель 1998 г.), стр. 342-349.
Килби, Джек С. «Ранняя история интегральных схем», Proceedings of the IEEE , Vol. 88, № 1, (январь 2000 г.), стр. 109–111.
Килби Дж. С., Нобелевская лекция «Превращение потенциала в реальность: изобретение интегральной схемы», 8 декабря 2000 г. Нобелевские лекции по физике, 1996–2000 гг. , редактор Гёста Экспонг (Сингапур: World Scientific Publishing Co., 2002).
Аугартен, Стан. «Микроэлектронная революция начинается», Современное состояние: фотографическая история интегральной схемы . (Нью-Хейвен и Нью-Йорк: Тикнор и Филдс, 1983) с. 6.
Рейд, Т. Р. Чип: как два американца изобрели микрочип и совершили революцию . (Нью-Йорк: Саймон и Шустер, 1984). Пересмотренное и обновленное издание, опубликованное Random House, 2001 г.
Риордан, М. и Ходдесон, Л. Хрустальный огонь: рождение века информации . (Нью-Йорк: WW Norton, 1997), стр. 256–261.
Бассет, Росс Нокс. В цифровую эпоху . (Балтимор: Издательство Университета Джона Хопкинса, 2002 г.), стр. 38–39.
Саксена, Арджун Н. «Монолитная концепция и изобретения интегральных схем Килби и Нойса» Технические материалы конференции и торговой выставки по нанотехнологиям 2007 г. Vol. 3 (20-24 мая 2007 г.), стр. 460-474.
Саксена, Арджун Н. Изобретение интегральных схем . (Сингапур: World Scientific Publishing Co. Pte. Ltd., 2009 г.).

Cragon, Harvey (TI), устная история (2009-05-28)
Д’Асаро, Артур (Bell Labs), устная история (21 июля 2009 г.)
Латроп, Джей В. (DOFL, TI) устная история (07.05.2009)
Фиппс, Чарльз (TI), устная история (28 мая 2009 г.)

Килби, Джек С. Интервью устной истории с Артуром Л. Норбергом, 21.06.1984, Даллас, Техас. Институт Чарльза Бэббиджа Миннесотского университета, Миннеаполис.
Латроп, Джей В. Устная история, проведенная в 1996 году Дэвидом Мортоном, Центр истории IEEE, Университет Рутгерса, Нью-Брансуик, Нью-Джерси, США.
Wallmark, JT. Устная история, проведенная в 1996 г. Фредериком Небекером, Исторический центр IEEE, Нью-Брансуик, Нью-Джерси, США

Эскизы компьютерных схем, темы, шаблоны и графические элементы, загружаемые на Dribbble

Посмотреть печатную плату
Печатная плата
Посмотреть безумный процессор
Безумный процессор
Просмотр концепции логотипа Титании
Концепция логотипа Titania
Посмотреть А. И. Логотип и анимация
А.И. Логотип и анимация
Посмотреть экспериментальную платформу Cloud
Облачная экспериментальная платформа
Посмотреть материнскую плату
Материнская плата
Посмотреть клиппер чип
Чип клипера
Посмотреть Deep Blue (шахматный компьютер)
Deep Blue (шахматный компьютер)
Посмотреть управление состоянием React в 2021 году
Управление состоянием React в 2021 году
Посмотреть большого робота (BR)
Большой робот (BR)
Посмотреть микросхему
Микрочип
Посмотреть SimpleTech™
SimpleTech™
Посмотреть печатную плату дисциплины
Дисциплинарная плата
Просмотреть предложение неиспользованного логотипа Gamepix
Предложение неиспользованного логотипа Gamepix
Просмотреть квантовые вычисления D-Wave
Квантовые вычисления D-Wave
Посмотреть Нейробо. Неиспользованная концепция логотипа
Нейробо. Неиспользованная концепция логотипа
Посмотреть набор иллюстраций
Набор иллюстраций
Посмотреть дизайн логотипа Карибского управления
Дизайн логотипа Caribbean Controls
Просмотр ступеней и схем — Лестничная книга
Ступени и контуры — Лестница Книга
Просмотр электрического набора иконок в стиле контура
Набор электрических значков Стиль контура
Посмотреть концепцию логотипа N + Circuit + Cubes
N + Circuit + Cubes Логотип Концепция
Посмотреть фирменный стиль Northflank
Фирменный стиль Northflank
Посмотреть семейную фотографию простейших
Семейная фотография простейших
Посмотреть Микрочиппин II
Микрочиппин II

Зарегистрируйтесь, чтобы продолжить или войдите в систему

Загрузка еще. ..

Silicon Quantum Computing объявляет о первой в мире квантовой интегральной схеме .

Поставка этой интегральной схемы атомарного масштаба, которая работает как аналоговый квантовый процессор, произошла менее чем через десять лет после того, как в 2012 году группа объявила о том, что она изготовила первый в мире одноатомный транзистор, и это было сделано на два года раньше запланированного срока.

Команда SQC, написавшая статью в журнале Nature . Авторы и права: SQC

Команда SQC использовала этот квантовый процессор для точного моделирования квантовых состояний небольшой органической молекулы полиацетилена, что окончательно подтвердило надежность технологии компании для моделирования квантовых систем.

«Это большой прорыв, — говорит основатель SQC Мишель Симмонс, АО. «Сегодняшние классические компьютеры изо всех сил пытаются моделировать даже относительно небольшие молекулы из-за большого количества возможных взаимодействий между атомами. Разработка технологии цепей атомного масштаба SQC позволит компании и ее клиентам создавать квантовые модели для ряда новых материалов, будь то фармацевтические препараты, материалы для батарей или катализаторы. Пройдет совсем немного времени, прежде чем мы сможем начать реализовывать новые материалы, которых раньше никогда не существовало».

Результатом также является огромная проверка возможностей атомного производства SQC. Чтобы создать процессор, SQC пришлось интегрировать несколько атомарных компонентов в одно устройство, что она и сделала на своем заводе мирового класса в Сиднее, Австралия.

«Исключительная точность устройства подтверждает техническую стратегию SQC, направленную на то, чтобы сосредоточиться на качестве, а не на количестве. Мы создали сверхточную производственную технологию, которая открывает дверь в совершенно новый мир. Это огромный шаг к созданию коммерческого квантового компьютера», — сказал Симмонс.

Председатель Silicon Quantum Computing, Стивен Мензис, соглашается и указывает на долгую историю компании в достижении технических вех.

«С критически важными и новыми технологиями, такими как квантовое оборудование, заинтересованные стороны получают огромную уверенность благодаря способности технической группы выполнять поставленные задачи. Достичь такого рубежа на два года раньше срока — это триумф.

«Инженеры SQC в настоящее время масштабируют технологию для решения более важных для промышленности молекул, и как бизнес мы рассчитываем на развитие целевых отраслевых партнерств для удовлетворения их потребностей в моделировании», — сказал Мензис.

Прорывной квантовый процессор отвечает строгим требованиям к масштабируемому оборудованию для квантовых вычислений. Он представляет собой важную техническую веху на пути к достижению цели компании по выпуску процессора с исправлением ошибок.

Член парламента достопочтенный Эд Хусик, министр промышленности и науки, прокомментировал сегодняшнее важное заявление: «Прорыв SQC в квантовых вычислениях — это большая новость и потрясающее отражение качества местных ноу-хау. Это обеспечивает четкий путь для новых и появляющихся технологий для поддержки наших отраслей мирового класса».

Дополнительная информация об атомной интегральной схеме SQC

Вехой создания интегральной схемы атомного масштаба является кульминация 20-летних исследований под руководством Симмонса. Он решает задачу, впервые сформулированную физиком-теоретиком профессором Ричардом Фейнманом в его знаменитой лекции 1959 года « Много места внизу».

В этой лекции Фейнман утверждал, что если вы хотите понять, как работает природа, то вы должны быть в состоянии контролировать материю на тех же масштабах длины, из которых построена материя, т. е. вы должны быть в состоянии контролировать материю на глубине шкала атомов. Через шестьдесят три года после того, как Фейнман впервые выдвинул эту основополагающую теорию, Симмонс и ее команда доказали эту гипотезу и построили интегральную схему, используя атомарные компоненты в кремнии.

Для создания первой квантовой интегральной схемы SQC потребовалось реализовать три отдельных технологических достижения атомной инженерии.

Первый заключался в создании таких маленьких точек атомов одинакового размера, чтобы их энергетические уровни выровнялись и электроны могли легко проходить через них.

Второй была возможность настраивать энергетические уровни каждой точки в отдельности, а также всех точек вместе, чтобы контролировать прохождение квантовой информации.

Третьей была способность команд контролировать расстояния между точками с субнанометровой точностью, чтобы точки были достаточно близко друг к другу, но оставались независимыми для квантово-когерентного переноса электронов по цепи.

В настоящее время SQC масштабирует свое квантовое оборудование, чтобы выполнять сложные вычислительные задачи, которые не могут выполняться традиционными компьютерами.

О компании Silicon Quantum Computing Pty Ltd

Silicon Quantum Computing Pty Limited (SQC) — австралийская частная компания, находящаяся в авангарде глобальных усилий по созданию коммерческого квантового компьютера и выводу квантовых вычислений на рынок.

SQC была создана в мае 2017 года Австралийским Содружеством, Университетом Южного Уэльса в Сиднее, Telstra Corporation, Австралийским банком Содружества и штатом Новый Южный Уэльс. Он был профинансирован в размере 83 миллионов австралийских долларов для приобретения портфеля ведущей в мире интеллектуальной собственности (ИС) в области кремниевых квантовых вычислений, разработанной за предыдущие двадцать лет в Центре передового опыта квантовых вычислений и коммуникационных технологий (CQC 9). 0439 2 T) и начать программу технической разработки для создания кремниевого квантового компьютера.

С мая 2017 года SQC собрал команду ученых-квантистов мирового уровня, инженеров и техников, специальное оборудование и уникальные лаборатории в UNSW для продвижения своей программы. В дополнение к своей основной процессорной технологии SQC разрабатывает квантовый компьютер с полным стеком, чтобы гарантировать, что он может предоставить полезное и технологичное квантовое устройство.

SQC выражает благодарность Университету Нового Южного Уэльса в Сиднее за поддержку и помощь в осуществлении его программы исследований и разработок.

Источник: SQC

Circuit VR: Аналоговый компьютер моста Уитстона

Нас всегда впечатляет то, что настолько простое может оказаться таким сложным. Например, что, по вашему мнению, входит в состав аналогового компьютера? Конечно, «настоящий» аналоговый компьютер имеет операционные усилители, которые могут вычислять логарифмы, квадратные корни, умножать и делить. Но вас удивит, что вы можете сделать аналоговое устройство, подобное логарифмической линейке, используя мост Уитстона — по сути, два делителя напряжения. Вам даже не нужны никакие активные устройства. Это старая идея, которая время от времени появлялась в электронных журналах. Я покажу вам, как они работают, и смоделирую устройство, чтобы вам не пришлось его собирать, если только вы этого не хотите.

Делитель напряжения — одна из самых простых для анализа схем в мире. Рассмотрим два резистора Ra и Rb, соединенные последовательно. Напряжение поступает в верхней части Ra, а нижняя часть Rb заземлена. Узел, соединяющий Ra и Rb — назовем его Z — это то, что мы будем считать выходом.

Допустим, у нас есть батарея на 10 В, питающая A, и идеальный вольтметр, который не нагружает цепь, подключенную к Z. По закону Кирхгофа мы знаем, что ток через Ra и Rb должен быть одинаковым. Ведь больше деваться некуда. Мы также знаем, что падение напряжения на Ra плюс падение напряжения на Rb должно равняться 10 В. Кирхгоф, закон сохранения энергии, называйте это как хотите. Назовем эти величины I, Va и Vb.

Отсюда можно пойти разными путями, но давайте примем, что ток через два последовательных резистора будет таким же, как если бы это был один резистор равного номинала. То есть последовательно соединенные резисторы номиналом 1 кОм и 2 кОм будут потреблять столько же тока, сколько резистор 3 кОм. Это означает, что закон Ома говорит нам:

 I = 10/(Ra+Rb)

Теперь вы можете решить для каждого падения напряжения:

 Va = I Ra

Vb = I Rb

Фактически, наш вольтметр в точке Z будет измерять Vb, поскольку он заземлен.

Большая сделка

Конечно, вы, наверное, знаете о делителях напряжения. Но мы собирались поговорить о мостах Уитстона. На самом деле это просто два делителя напряжения, включенных параллельно, и вы измеряете напряжение между двумя выходами (назовем их Z1 и Z2). Вы часто видите, что эта схема нарисована в виде ромба, но пусть это вас не смущает. Это по-прежнему всего два делителя напряжения.

Не прибегая к какой-либо математике, вы можете видеть, что если делители напряжения одинаковы, то Z1 и Z2 будут одинаковыми, и, следовательно, ток не будет течь, поскольку напряжение между двумя точками равно нулю. Что происходит, когда делитель не тот? В одной точке Z будет больше напряжения, чем в другой.

Исторически это использовалось для измерения сопротивления. Вы можете использовать два согласованных резистора в части моста, иметь неизвестное сопротивление в одной из оставшихся ветвей и переменный резистор со шкалой, откалиброванной для чтения в омах. Вы поворачивали циферблат до тех пор, пока измеритель не показывал ноль, и не считывали значение сопротивления с циферблата. Если источником питания является переменный ток, вы также можете измерить реактивное сопротивление, используя аналогичную схему.

Но логарифмическая линейка?

Так как же превратить старинное испытательное оборудование в логарифмическую линейку? Поменяем мост так, чтобы левый делитель имел резисторы Ra и Rb, а другой — Rc и Rd. Мы можем посмотреть на алгебру:

 Z1=V (Rb/(Ra + Rb))

Z2=V (Rd/(Rc + Rd))

Мы хотим, чтобы Z1 равнялось Z2, поэтому:

 V (Rb/(Ra + Rb)) = V (Rd/(Rc + Rd))

Мы можем разделить с обеих сторон на V и избавьтесь от этого члена:

 (Rb/(Ra + Rb)) = (Rd/(Rc + Rd))

Итак, чтобы сбалансировать мост, нам нужно:

 (Ra + Rb)/ Rb = (Rc + Rd)/Rd  обратное значение с обеих сторон

(Ra Rd + Rb Rd) = (Rc Rb + Rb Rd)  умножить обе стороны на Rb Rd

Ra Rd = Rc Rb        вычесть Rb Rd с обеих сторон

Ra = (Rb Rc)/Rd  Найдите Ra

В качестве простого мысленного эксперимента представьте, что Rd=1. Если вы установите Rb и Rc, вы можете отрегулировать Ra для баланса, и значение Ra будет ответом. Или вы можете установить Rb равным 1 и ввести числа в Rc и Rd. Как только вы сбалансируете Ра, вы узнаете результат деления.

Однако на практике может потребоваться масштабирование результата, особенно для деления. Например, если Rb=1, Rc=2 и Rd=1000, вам нужно установить A на 0,002 Ом, что трудно сделать. Однако в этом случае вы можете установить Rb в масштабный коэффициент. Если бы было, скажем, 10К, то Ra можно поставить 20 Ом.

Моделирование

Вы можете разобрать несколько потенциометров и попробовать это. Мы бы предложили линейные, если только вы не умеете делать шкалы логарифмической шкалы. Но поскольку это Circuit VR, мы бы предпочли симуляцию. Falstad отвечает всем требованиям, но с этой задачей справится любой симулятор.

Симуляция аналоговой логарифмической линейки

В моделировании есть два переключателя. Верхний переключатель «C» позволяет включить верхний резистор или резистор диапазона 10X, 100X или 1000X для C. Нижний переключатель «D» позволяет выбрать резистор 1 Ом или переменный резистор для D. Амперметр в центр показывает баланс моста и будет показывать 0A, когда вы находитесь в балансе.

Говоря о переменных резисторах, я разместил ползунки для каждого резистора на правой боковой панели симулятора. Тем не менее, их использование часто приводит к таким значениям, как 10,002 КБ, что означает 10 КБ на экране и является источником ошибок. Конечно, у вас была бы та же проблема с реальными банками, так что, возможно, это хорошая симуляция. Однако лучше дважды щелкнуть по резистору, который вы хотите изменить, и ввести его значение напрямую. Очевидно, что вам не следует менять три фиксированных резистора C или постоянный резистор D.

Дальнейшие действия

Аналогичное устройство в Radio Electronics 1960 года

Если вы хотите увидеть, как эта схема выглядела во плоти, просмотрите страницы 48 и 49 журнала Radio Electronics за июнь 1960 года. Возможно, это даже была та самая статья, которая породила первый компьютерный комплект [Била Херда]. Аналогичный комплект от Edmund Scientific использовал три потенциометра для формирования моста в общей конфигурации. Мы даже видели версию от GE, в которой использовался звуковой осциллятор, чтобы вы могли слышать нулевую точку в наушниках. Вы можете увидеть оба из них в статье, начиная со страницы 65 от 19 декабря.61 Популярная электроника. Или посмотрите более новую сборку на Hackaday.io.

Это был бы достаточно простой проект на черный день. Если у вас есть старомодный измеритель зеркальной шкалы от старого мультиметра, он действительно будет блистать в этом приложении. Сделать циферблаты в программе САПР и распечатать их тоже не составит труда.

Если вам нужна задача, почему бы не использовать источник переменного тока вместе с переменными конденсаторами и катушками индуктивности, чтобы сделать калькулятор комплексных чисел? Это было бы что-то, и если бы вы это сделали, мы бы это прикрыли.

Между тем, мы хотели бы отметить, что настоящие аналоговые компьютеры не были такими простыми. С другой стороны, по определению это аналоговый компьютер, как настоящая логарифмическая линейка. Если вы прочтете статью о радиоэлектронике, вы увидите, что она может даже связать ответ со следующей задачей, как если бы вы делали это на скользящем листе.

Апелляционный суд десятого округа постановил, что время входа в компьютер для некоторых офисных работников подлежит компенсации в соответствии с Законом о справедливых трудовых стандартах

8 октября 2021 г. Оклахома, Канзас, Нью-Мексико, Колорадо и Вайоминг) установили, что работникам колл-центра недоплачивали примерно на 48 центов за смену в соответствии с Законом о справедливых трудовых стандартах, поскольку им не платили за время, затрачиваемое на загрузку компьютеров и вход в систему. система времени. Peterson v. Nelnet Diversified Sols., LLC , 15 F.4th 1033 (10-й округ, 2021 г.).

Nelnet Diversified Solutions — компания, предоставляющая студенческие ссуды, с колл-центрами в Колорадо и Небраске. В этих колл-центрах сотрудники Nelnet «обслуживают студенческие кредиты и взаимодействуют с должниками по телефону и электронной почте». Сотрудники работали с офисных компьютеров в рамках своей повседневной работы. Они также не могли выполнять свою работу без доступа к программному обеспечению на компьютере, поскольку им нужна была информация о программном обеспечении для обслуживания студенческих кредитов и общения с должниками, что и было целью их работы.

Примечательно, что сотрудники также должны были войти в свои компьютеры, прежде чем они могли войти в систему учета рабочего времени работодателя. В результате сотрудники тратили около двух минут неоплачиваемого времени за смену на ожидание запуска своих компьютеров.

Суд постановил, что работодатель должен задним числом оплатить своим работникам за это некомпенсированное время. Решение было основано на двух основных выводах: во-первых, вход в компьютер был «неотъемлемой и обязательной» частью основной работы сотрудников. Во-вторых, некомпенсированное время не было настолько минимальным, чтобы работодатель освобождался от его компенсации работникам.

Что касается первого вывода, Суд подчеркнул, что не имеет значения, что сотрудники не прилагали никаких значимых физических или умственных усилий для входа в свой компьютер. Единственный актуальный вопрос заключался в том, было ли «время, затраченное на подготовку компьютеров к производительности, . . . неотъемлемым и незаменимым» для работы, для выполнения которой был нанят работник. Суд также отклонил довод работодателя о том, что вход в компьютер был частью поездки работника на работу, что делает его не подлежащим компенсации в соответствии с Законом о межпортальных соединениях:

Как отмечают [сотрудники], они по-прежнему добираются до работы и обратно традиционным способом; такое время в пути, разумеется, не компенсируется. И это время в пути каким-то образом не превращается в цифровую сферу и не продолжается до того момента, пока [сотрудник] успешно не сядет за свой компьютер. Точно так же включение компьютера, ввод паролей и запуск программного обеспечения не аналогичны ожиданию в очереди, чтобы пробить часы, особенно когда — в отличие от табельных часов — сам компьютер является неотъемлемым инструментом для работы, которую выполняет человек. выполнить .

Что касается второго вывода, суд использовал трехфакторный тест балансировки, заключая, что некомпенсированное время было достаточно большим, чтобы работодатель должен был обеспечить задолженность по заработной плате работникам. В частности, Суд пришел к выводу, что (а) практическое административное бремя подсчета некомпенсируемого времени было низким, о чем свидетельствует тот факт, что работодатель мог легко оценить, сколько времени потребовалось для входа в его систему, а также тот факт, что эксперты работодателя были возможность с достаточной степенью уверенности рассчитать, сколько времени потребовалось для входа в систему; (b) 0,48 доллара, потерянные работником, не были незначительными, особенно если учесть, что это составило бы до 500 долларов для работников, которые работали с работодателем в течение всего соответствующего времени, и учитывая, что работники были «низкооплачиваемыми работниками», которым платили только 13,50 долларов в час; и (c) сотрудники «регулярно занимаются [d] рассматриваемой деятельностью». Уравновешивая эти факторы, суд постановил, что работодатель должен платить своим работникам за некомпенсированное время.

Хотя решение суда имеет значительные последствия для работодателей во всех областях, особенно в тех случаях, когда их сотрудники используют компьютер в качестве обычной части своей работы, суд установил некоторые ограничивающие параметры. Например, суд прямо отказался принять решение о том, должны ли работодатели платить сотруднику, работающему из дома, за время, необходимое для запуска его компьютера. Точно так же суд подчеркнул, что «сотрудники не имеют возможности влиять на количество времени, которое требуется для загрузки их компьютеров и программного обеспечения». Таким образом, работнику, скорее всего, не потребуется компенсация за преднамеренные задержки начала рабочего дня после прибытия на рабочее место. Наконец, Суд отметил, что «неотъемлемое и обязательное расследование применяется в каждом конкретном случае, и результат этого расследования полностью зависит от работы, которую нанимают для выполнения». Таким образом, работники, не работающие в сфере обслуживания кредитов, могут отличить себя от фактов в Нельнет .

Чтобы обсудить этот или другие связанные с трудоустройством вопросы, свяжитесь с Кристиной Джепсон по телефону (801) 532-1234 или отправьте электронное письмо по адресу cjepson@parosnsbehle. com или Аарону Уортену по телефону (208) 562-4900 или отправьте электронное письмо по адресу aworthen@ parsonsbehle.com.

Занятость и труд

Трудовые споры

Как идентифицировать компьютерные микросхемы или интегральные схемы на печатных платах | Как вики

в: Как

Посмотреть источник

Эта статья незавершенная. Вы можете помочь HowTo Wiki по номеру . расширяя его . Для получения дополнительной информации см. Help:Contents

Номера деталей микросхем не всегда следуют какой-либо схеме, производители склонны формировать стиль именования, но это не всегда так. Часто бывает трудно описать шаблоны, настолько они случайны, но по мере того, как вы знакомитесь с частью # IC, вы начинаете легче видеть шаблоны. На этой странице перечислены некоторые шаблоны и методы расшифровки номеров деталей; однако правил нет, поэтому эти подсказки сработают не во всех случаях.

Содержание

1 Перед просмотром номера детали
- 1.1 Идентификация производителя
- 1.2 Идентификация пакета микросхем
- 1.3 Идентификация по применению
2 Идентификация и расшифровка номера детали
- 2.1 Общий формат
- 2.2 Префиксы производителя
- 2.3 Общие семейства микросхем
3 Поиск номера детали
4 общие семьи
5 Номенклатура конкретных компаний
6 Пример идентификации микросхем на печатных платах
- 6.1 1: Функция платы Идентификация
- 6.2 Функции чипа
  - 6.2.1 Функция «Угадай в микросхемах» без поиска номера детали
    - 6.2.1.1 Раздел 1
    - 6.2.1.2 Раздел 2
7 баран
8 См. также

Прежде чем смотреть на номер детали

Вы можете многому научиться у чипа, даже не взглянув на номер детали.

Идентификация производителя

Производители, как правило, сосредотачиваются на определенных секторах бизнеса ИС и избегают других секторов. Таким образом, определение производителя может значительно приблизить вас к его функциям.

Вот список сотен производителей и то, на чем они специализируются: http://www.elnec.com/iclogos_n.php

Для идентификации производителя См.: Руководство по логотипам производителей ИС.

Если логотипа нет, производителя часто можно найти в самом номере детали. См. раздел «Префиксы производителя».

Идентификация пакета чипов

Пакет чипов также может дать вам информацию о его функциях.

См.: Руководство по пакетам микросхем

Стили корпусов микросхем до 1990 года

ЦП и FPU: в основном CDIP, в ЦП более высокого уровня использовались PGA.
- Обычно съемный
микроконтроллеров: CDIP
UV EPROM: Всегда CerDIP с наклейкой, закрывающей окно кристалла.
Basic Logic: обычно керамические SDIP
Цепочки резисторов: желтые или оранжевые (не черные) SIP или SDIP

Чипы после 1995 г.

ЦП и FPU: PGA
микроконтроллеров: PDIP,
поддерживают чипы: PDIP, SOIC
ЭСППЗУ: PDIP
ОЗУ: SOIC
Базовая логика: пластиковые SIP, SOIC

Микросхемы после 2000 г.

Флэш-память: TTSOP, BGA

Определение по применению

функции, которые чипы на плате должны были бы выполнять.

Материнская плата компьютера обычно имеет ЦП, может быть FPU, микросхему BIOS, кэш-память и несколько контроллеров шины.

Сужение различных функций каждого чипа на доске может помочь вам угадать функцию ваших чипов.

Идентификация и расшифровка номера детали

Расшифровка номера детали чипа — очень сложный процесс, и в большинстве случаев ввод всего номера детали в поисковой системе ни к чему не приводит.

Общий формат

Обычно компьютерные микросхемы или интегральные схемы имеют следующий формат

Строка 1: Название производителя
Строка 2: номер детали
Строка 3: код даты и другая закодированная информация
Реже строки 2 и 3 меняются местами

Номер детали обычно имеет следующий формат

[альфа-символы для производителя][более общая часть #][альфа-символы для упаковки, версии и т. д.]
например Am2901ADC, для [AMD][part 2901][revision A,D=керамика,C=?]
или SY6502, для [Synertek][part 6502]
Другой распространенный стиль номера детали: [тип упаковки][общая часть#][скорость,об.,…]
, например A80486DX-16, для [A = массив керамических штифтов] [часть 80486, или чаще называемая 486] [Rev. DX, скорость 16 МГц]
или P8080A, для [пластиковой упаковки для погружения] [деталь 8080] [ред. A]

Префиксы производителей

Ниже приведена таблица префиксов номеров деталей распространенных производителей. Это не всегда верно, но в большинстве случаев так и есть.

Общий производитель по префиксу номера детали
Ам — драм	ЛИ,Л — БИС	Z — Зилог
СИ — Синертек	Т-ТИ	MC — Моторола
Т — Тошиба	Сх — Сайрикс	HD-Хитачи
SCN — Signetics	Nx-NexGen	WD — Центр западного дизайна
Макс — Максим	AD — Аналоговые устройства	TX,TMS — инструменты Техаса

Распространенные семейства микросхем

Самый быстрый способ идентифицировать микросхему — указать, что она принадлежит к семейству микросхем. Идентифицируя семейство, вы находите функцию, не беспокоясь о префиксах и суффиксах.

80×86
- Примеры: 8086, 80186,80286,80386,80486
- Полная часть №: D8086, A80386DX-16
MCU на базе 80xx
- Примеры: 8031, 8051, 8049, 8048, 80151, 80251
- Полная часть №: N80C31BH, S-80C31, P8048H
Серия 7400 TTL Logic
- Соответствует формату [различные буквенные символы] [74] [тип] [2-3 цифры для отдельной функции] [различные буквенные символы]
  - Ищите 74[тип][2-3 цифры]
- существует множество типов микросхем для каждой функции, которые описывают скорость, мощность, технологию, напряжение и т. д.
  - Вот некоторые из них: [ничего],LS,AS,ALS,F,C,HC,AC,AHC,..
  - См.: Википедия: серия 7400
- Номер функции, называемый номером детали с цифрой 74 впереди, варьируется от 00 до 882. Есть несколько четырехзначных цифр, но они встречаются редко.
  - для полного списка с функциями См.: Википедия: Список интегральных схем серии 7400
- Примеры: 74LS02, 74HC14
- Полный номер детали: CD74AC04E, SN74AUC14RGYR
4000 КМОП-логика
- от 4000 до 4585
MC68xx MC68xxx
- Процессоры Motorola 6800 и 68000 и поддерживающие их чипы
- Пример: MC68HC12
PAL Логика программируемого массива
- Не совсем семейство, но обычно PAL в названии или один из чипов .
  Архивы спецификаций IC
  Это некоторые авторитетные поисковые таблицы данных, есть много поддельных коммерческих.
  - http://www.datasheetcatalog.com/
  - http://www.alldatasheet.com/
  - http://www.datasheetarchive.com/
  - GIICM http://www.kingswood-consulting.co.uk/giicm/index.html
  Это окно поиска будет искать Google, отфильтровывая большую часть бесполезные страницы:
```
 -сайт:www. electrospec.com -сайт:www.cmbcomponents.com -сайт:www.usbid.com -сайт:www.hkinventory.com -сайт:klava.ru -сайт:www.semirim.com -сайт :www.freetradezone.com -сайт:www.isocomponents.com -сайт:www.netcomponents.com -сайт:www.1sourcecomponents.com -сайт:www.icxinyi.com -сайт:nowel.ru -сайт:www.dzsc .com.cn -сайт:www.icpart.com -сайт:www.class-ic.com -сайт:www.hqew.com -сайт:www.icminer.com">

```
  или нажмите на ссылку ниже и добавьте номер детали в начало окна поиска.
  - Поиск Google IC с отфильтрованными результатами
  Common Families
  - Списки Википедии
    - Список интегральных схем серии 7400
    - Список семейств AMD Am2900 и Am29000
  Номенклатура конкретных компаний
  - http://www.cpu-world.com/info/id/index.html: ***Very Useful*** — содержит полный коды идентификационных номеров для AMD Athlon 64, Opteron, Athlon, Athlon XP, Athlon MP, Duron, AMD K6, K6-2, K6-III, AMD Sempron, AMD x86 (8086 — K5), AMI, AT&T, CMD, CSG , Cypress Semiconductor, Cyrix, Fairchild, Harris, Hitachi, Hughes, IBM, IDT, Intel 80486, Intel Pentium, Intel Pentium II, Intel Pentium III, Intersil, Microchip, Mitsubishi, Mostek, Motorola, NEC, National Semiconductor, OKI, Philips , RCA, Rise Technology, Rockwell, SGS, ST, Siemens, Signetics, Sony, Synertek, Texas Instruments, Toshiba, Transmeta, UMC, WDC, Zilog
  - НАМКО http://www. multigame.com/NAMCO.html
  - NEC http://www.necel.com/en/faq/f_name.html
  - АТАРИ http://www.aarongiles.com/atariic.html
  - Allegro MicroSystems http://www.allegromicro.com/techpub2/partno.pdf
  - Стюард http://www.steward.com/pdfs/emi/circuitboards/Nomenclature.pdf
  - Ван IC http://www.oldcalculatormuseum.com/t-wangic.html
  - International Rectifier http://www.irf.com/product-info/hi-rel/nomenclature.html
  1. Идентификация функции платы
  1: Идентификация функции платы
  Плата
  Предполагая, что мы понятия не имели, откуда взялась плата, функцию этой платы легко определить. Мы могли бы поискать номер детали в Google, но часто эта информация давно утеряна, поэтому приходится использовать другие методы. я С первого взгляда на доске есть несколько идентифицируемых маркировок.
  - A: Большой чип в корпусе с массивом штыревой сетки
    , как правило, большие PGA — это ЦП, но мы также можем поискать в Google Intel i960 и обнаружить, что это ЦП для серверов или высокопроизводительных рабочих станций.
  - B: разъемы для микросхем Simm
    Очевидно, для оперативной памяти
  - C: стандартные компьютерные разъемы
    четко идентифицируя его как компьютер
  - D: дисковод
    и компьютер часто имеют порты дисковода для гибких дисков
  Из этих функций мы знаем, что это сервер или материнская плата рабочей станции высокого класса.
  Функции чипа
  Угадывание функций чипа без поиска номера детали
  Я разделил плату на три части, чтобы упростить описание.
  Секция 1
  - A: схема, очевидно, представляет собой преобразователь постоянного тока, потому что это компактная и отдельная схема, состоящая из конденсаторов, катушек индуктивности/трансформаторов, больших транзисторов и диодов. Также вероятно, что микросхемы вокруг него являются драйверами для транзистора, компенсатора или иным образом задействованы в преобразователе.
  преобразователь постоянного тока обычно находится рядом с входом питания или процессором, но не на этой плате.
  - B: Эти чипы представляют собой своего рода массивы резисторов. Цветные DIP, SIP или SOIC всегда представляют собой массивы резисторов. Они часто находятся рядом с выходными портами или светодиодными матрицами.
  - C: Эти ИС, скорее всего, являются драйверами, буферами для выходных портов для повышения целостности сигнала. Об этом свидетельствует их близость к выходным портам.
  - D: На чипе Bt написано RAMDAC. этим часто занимаются видеомониторы. Bt делает видеопроцессоры RAMDAC, и близость к порту VGA лишний раз это подтверждает.
  - E: Этот чип неоднозначный, и его, скорее всего, придется поискать. Найдите в поисковике HP и одну из строк Alphanumeric. В этой микросхеме даже трудно разобрать, в какой строке номер детали, но она будет. Однако данные об этом чипе могут быть закрытыми или утерянными во времени.
  - F: Эти чипы могут быть разными. Поскольку они все одинаковые и слишком малы для памяти, они, вероятно, являются драйверами или буферами.

Физическая и логическая топология компьютерной сети

Физическая топология и схемы

Логическая топология и схемы

Как читать схемы сетей Cisco

Типы топологий компьютерных сетей

Топология «Общая шина»

Топология «Звезда»

Топология «Кольцо»

Топология «Mesh» (полносвязная)

Влияние топологии на характеристики сети

Заключение

Блок-схема между ПК и маршрутизаторами в компьютерной сети

Интеллектуальная рекомендация

Синхронизированное ключевое слово многопоточности Java

Проблема: [шаблон] LCA ближайшего общего предка

Круд реализации на основе гибернации

Интернет-протокол (2) — сверху вниз

Путь обучения Python

Вам также может понравиться

Почему MySQL использует, почему влияет на производительность

Программирование Java использует массив вывода Tang Poetry

oracle 11g r2 OEM конфигурация

В Java реализована фильтрация чувствительных слов — инструмент сегментации китайских слов IKAnalyzer

Объектно-ориентированный

компьютерная схема — английский перевод

Физическая и логическая топологии компьютерной сети (звезда, кольцо, full и partial mesh) и их сравнение.

1.11.1 Введение

1.11.2 Как читать схемы сетей, построенных на оборудование Cisco

1.11.3 Физическая топология сети и ее схемы

1.11.4 Логическая топология сети и ее схемы

1.11.5 Топология включения узлов сети: общая шина, звезда, full mesh (каждый на каждого) или полносвязная топология и partial mesh

Топология общая шина

Топология звезда

Топология кольцо и плоское кольцо

Топология mesh (full mesh и partial mesh)

1.11.6 Выводы

1.11 Логическая и физическая схема компьютерной сети предприятия. Проектирование информационной системы предприятия ОАО «КАМАЗ-Металлургия»

Проектирование информационной системы предприятия ОАО «КАМАЗ-Металлургия»

Делись добром 😉

4.

4. ТОРГОВЫЕ ПРЕДПРИЯТИЯ ВО ВСЕМИРНОЙ КОМПЬЮТЕРНОЙ СЕТИ

4. Торговые предприятия во всемирной компьютерной сети

1.5.2 Логическая и физическая структура документа

Схема сети предприятия

1. Описание компьютерной сети предприятия

6. Физическая структура сети и схема IP-адресации. Схема именования серверов

1.7 Физическая схема расположения предприятия

1.8 Логическая и физическая схема действующей компьютерной сети

2.2 Физическая схема расположения деловых процессов предприятия

2.7 Логическая схема сети

1.

7. Физическая и логическая модель web-приложения

1.10 Логическая и физическая схема компьютерной сети предприятия

1.2 Логическая схема сети кафедры

Как создавать понятные логические (L3) схемы сети / Хабр

Какая информация должна быть представлена на L3-схемах?

Какой информации НЕ должно быть на L3-схемах?

Используемые обозначения

Какая информация необходима для создания L3-схемы?

Пример

Сбор информации и её визуализация

Процесс отображения шаг за шагом

Заключение

Схема комплекса гипермолла Горбушкин двор

1958: Демонстрация твердотельной схемы для всех полупроводников | Silicon Engine

Jack Kilby производит микросхему с активными и пассивными компонентами, изготовленными из полупроводникового материала.

Эскизы компьютерных схем, темы, шаблоны и графические элементы, загружаемые на Dribbble

Silicon Quantum Computing объявляет о первой в мире квантовой интегральной схеме .

Circuit VR: Аналоговый компьютер моста Уитстона

Большая сделка

Но логарифмическая линейка?

Моделирование

Дальнейшие действия

Как идентифицировать компьютерные микросхемы или интегральные схемы на печатных платах | Как вики

Содержание

Прежде чем смотреть на номер детали

Идентификация производителя

Идентификация пакета чипов

Определение по применению

Идентификация и расшифровка номера детали
