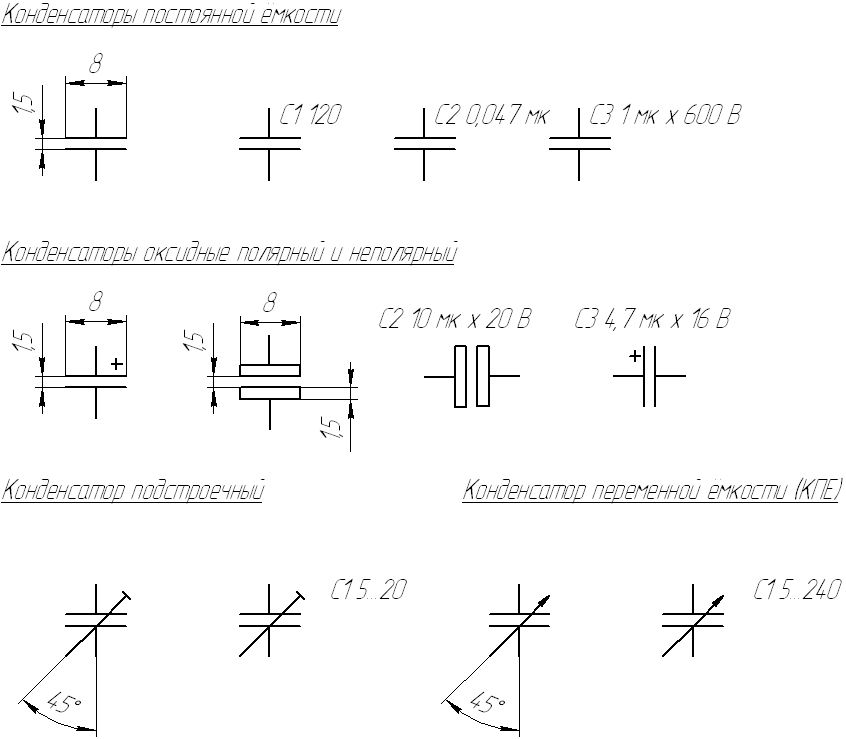

В России условные графические обозначения конденсаторов на схемах должны соответствовать ГОСТ 2.728-74[2] либо международному стандарту IEEE 315—1975:

Обозначение по ГОСТ 2.728-74 Описание
Конденсатор постоянной ёмкости
Поляризованный конденсатор
Подстроечный конденсатор переменной ёмкости

На электрических принципиальных схемах номинальная ёмкость конденсаторов обычно указывается в микрофарадах (1 мкФ = 106 пФ) и пикофарадах, но нередко и в нанофарадах. При ёмкости не более 0,01 мкФ, ёмкость конденсатора указывают в пикофарадах, при этом допустимо не указывать единицу измерения, то есть постфикс «пФ» опускают. При обозначении номинала ёмкости в других единицах указывают единицу измерения (пикоФарад).

Для электролитических конденсаторов, а также для высоковольтных конденсаторов на схемах, после обозначения номинала ёмкости, указывают их максимальное рабочее напряжение в вольтах (В) или киловольтах (кВ). Например так: «10 мк x 10 В». Для переменных конденсаторов указывают диапазон изменения ёмкости, например так: «10 — 180». В настоящее время изготавливаются конденсаторы с номинальными ёмкостями из десятичнологарифмических рядов значений Е3, Е6, Е12, Е24, то есть на одну декаду приходится 3, 6, 12, 24 значения, так, чтобы значения с соответствующим допуском (разбросом) перекрывали всю декаду.

⇐ Предыдущая3456789101112Следующая ⇒

Дата добавления: 2015-08-12; просмотров: 612. Нарушение авторских прав; Мы поможем в написании вашей работы!


Аальтернативная стоимость. Кривая производственных возможностей В экономике Буридании есть 100 ед.

труда с производительностью 4 м ткани или 2 кг мяса…

Вычисление основной дактилоскопической формулы Вычислением основной дактоформулы обычно занимается следователь. Для этого все десять пальцев разбиваются на пять пар…

Расчетные и графические задания Равновесный объем — это объем, определяемый равенством спроса и предложения…

Кардиналистский и ординалистский подходы Кардиналистский (количественный подход) к анализу полезности основан на представлении о возможности измерения различных благ в условных единицах полезности…

ТЕОРИЯ ЗАЩИТНЫХ МЕХАНИЗМОВ ЛИЧНОСТИ В современной психологической литературе встречаются различные термины, касающиеся феноменов защиты…

Этические проблемы проведения экспериментов на человеке и животных В настоящее время четко определены новые подходы и требования к биомедицинским исследованиям.

..

Классификация потерь населения в очагах поражения в военное время Ядерное, химическое и бактериологическое (биологическое) оружие является оружием массового поражения…

Принципы, критерии и методы оценки и аттестации персонала   Аттестация персонала является одной их важнейших функций управления персоналом…

Пункты решения командира взвода на организацию боя. уяснение полученной задачи; оценка обстановки; принятие решения; проведение рекогносцировки; отдача боевого приказа; организация взаимодействия…

Что такое пропорции? Это соотношение частей целого между собой. Что может являться частями в образе или в луке…

ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах.

Резисторы, конденсаторы

Текст ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы


ГОСТ 2.728-74

Группа Т52

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Резисторы, конденсаторы

Unified system for design documentation. Graphical symbols in diagrams. Resistors, capacitors

МКС 01.080.40
31.040

31.060

Дата введения 1975-07-01

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 марта 1974 г. N 692 дата введения установлена 01.07.75

ВЗАМЕН ГОСТ 2.728-68, ГОСТ 2.729-68 в части п.12 и ГОСТ 2.747-68 в части подпунктов 24, 25 таблицы

ИЗДАНИЕ (апрель 2010 г.) с Изменениями N 1, 2, утвержденными в августе 1980 г., июле 1991 г., (ИУС N 11-80, 10-91)

1. Настоящий стандарт устанавливает условные графические обозначения (обозначения) резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности.

Стандарт полностью соответствует СТ СЭВ 863-78 и СТ СЭВ 864-78.

2. Обозначения резисторов общего применения приведены в табл.1.

Таблица 1*

________________

* Письмом Росстандарта от 08.04.2019 г. N 6091-ИК/03 разъясняется, что «В таблице N 1 ГОСТ 2.728-74 допущена опечатка в отношении единиц измерения мощности, следует читать не «В», а «Вт». — .

Наименование

Обозначение

1. Резистор постоянный

Примечание. Если необходимо указать величину номинальной мощности рассеяния резисторов, то для диапазона от 0,05 до 5 В допускается использовать следующие обозначения резисторов, номинальная мощность рассеяния которых равна:

0,05 В

0,125 В

0,25 В

0,5 В

1 В

2 В

5 В

2. Резистор постоянный с дополнительными отводами:

а) одним симметричным

б) одним несимметричным

в) с двумя


Примечание. Если резистор имеет более двух дополнительных отводов, то допускается длинную сторону обозначения увеличивать, например, резистор с шестью дополнительными отводами

3. Шунт измерительный

Примечание. Линии, изображенные на продолжении коротких сторон прямоугольника, обозначают выводы для включения в измерительную цепь

4. Резистор переменный

Примечания:

1. Стрелка обозначает подвижный контакт

2. Неиспользуемый вывод допускается не изображать

3. Для переменного резистора в реостатном включении допускается использовать следующие обозначения:

а) общее обозначение

б) с нелинейным регулированием

5. Резистор переменный с дополнительными отводами

6. Резистор переменный с несколькими подвижными контактами, например, с двумя:

а) механически не связанными

б) механически связанными

7. Резистор переменный сдвоенный

Примечание к пп. 4-7. Если необходимо уточнить характер регулирования, то следует применять обозначения регулирования по ГОСТ 2.721-74; например, резистор переменный:

а) с плавным регулированием

б) со ступенчатым регулированием

Для указания разомкнутой позиции используют обозначение, например, резистор с разомкнутой позицией и ступенчатым регулированием

в) с логарифмической характеристикой регулирования

г) с обратно логарифмической (экспоненциальной) характеристикой регулирования

д) регулируемый с помощью электродвигателя

8. Резистор переменный с замыкающим контактом, изображенный:

а) совмещенно

б) разнесенно

Примечания:

1. Точка указывает положение подвижного контакта резистора, в котором происходит срабатывание замыкающего контакта. При этом замыкание происходит при движении от точки, а размыкание — при движении к точке.

2. При разнесенном способе замыкающий контакт следует изображать.

3. Точку в обозначениях допускается не зачернять.

9. Резистор подстроечный

Примечания:

1. Неиспользуемый вывод допускается не изображать

2. Для подстроечного резистора в реостатном включении допускается использовать следующее обозначение

10. Резистор переменный с подстройкой

Примечание. Приведенному обозначению соответствует следующая эквивалентная схема:

11. Тензорезистор:

а) линейный

б) нелинейный

12. Элемент нагревательный

13. Терморезистор:

а) прямого подогрева

с положительным температурным коэффициентом


с отрицательным температурным коэффициентом

б) косвенного подогрева

14. Варистор


(Измененная редакция, Изм. N 1, 2).

3. Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций, приведены в табл.2.

Таблица 2

Наименование

Обозначение

1. Потенциометр функциональный однообмоточный (например, с профилированным каркасом)

Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, потенциометр для генерирования квадратичной зависимости

2. Потенциометр функциональный однообмоточный с несколькими дополнительными отводами, например, с тремя

Примечания:

1. Линии, изображающие дополнительные отводы, должны делить длинную сторону обозначения на отрезки, приблизительно пропорциональные линейным (или угловым) размерам соответствующих участков потенциометра

2. Линия, изображающая подвижный контакт, должна занимать промежуточное положение относительно линий дополнительных отводов

3. Потенциометр функциональный многообмоточный, например, двухобмоточный, изображенный:

а) совмещенно

б) разнесенно

Примечание. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками

4. Потенциометр функциональный многообмоточный, например, трехобмоточный с двумя дополнительными отводами от каждой обмотки, изображенный:

а) совмещенно

б) разнесенно

Примечание к пп.3 и 4. При разнесенном изображении применяют следующие условности:

а) подвижный контакт следует показывать на обозначении каждой обмотки потенциометра;

б) линии механической связи между обозначениями подвижных контактов не изображают;

или

в) линию электрической связи, изображающую цепь подвижного контакта, допускается изображать только на одной из обмоток, например, двухобмоточный потенциометр с последовательно соединенными обмотками

Примечание. Обозначения, установленные в табл.2, следует применять для потенциометров, у которых подвижный контакт перемещается между двумя фиксированными (начальным и конечным) положениями. При этом конструктивное исполнение потенциометра может быть любым: линейным, кольцевым или спиральным (многооборотные потенциометры).

4. Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций, приведены в табл.3.

Таблица 3

Наименование

Обозначение

1. Потенциометр функциональный кольцевой замкнутый однообмоточный (например, с профилированным каркасом) с одним подвижным контактом и двумя отводами

Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, синусный потенциометр

2. Потенциометр функциональный кольцевой замкнутый однообмоточный с несколькими подвижными контактами, например, с тремя:

а) механически не связанными

б) механически связанными

3. Потенциометр функциональный кольцевой замкнутый однообмоточный с изолированным участком

Примечание. На изолированном участке электрический контакт между обмоткой и подвижным контактом отсутствует

4. Потенциометр функциональный кольцевой замкнутый однообмоточный с короткозамкнутым участком

Примечания:

1. На короткозамкнутом участке потенциометра сопротивление равно нулю.

2. Кольцевой сектор, соответствующий короткозамкнутому участку, допускается не зачернять

5. Потенциометр функциональный кольцевой замкнутый многообмоточный, например, двухобмоточный с двумя отводами от каждой обмотки, изображенный:

а) совмещенно

б) разнесенно

Примечания:

1. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками.

2. При разнесенном изображении действуют условности, установленные в примечании к пп.3 и 4 табл.2

Примечание. Все угловые размеры в обозначениях (углы между линиями отводов, между подвижными механически связанными контактами, размеры и расположение секторов изолированных или короткозамкнутых участков) должны быть приблизительно равны соответствующим угловым размерам в конструкции потенциометров.

5. Обозначения конденсаторов приведены в табл.4

Таблица 4

Наименование

Обозначение

1. Конденсатор постоянной емкости

Примечание. Для указания поляризованного конденсатора используют обозначение

1а. Конденсатор постоянной емкости с обозначенным внешним электродом

2. Конденсатор электролитический:

а) поляризованный

б) неполяризованный

Примечание. Знак «+» допускается опускать, если это не приведет к неправильному пониманию схемы.

3. Конденсатор постоянной емкости с тремя выводами (двухсекционный), изображенный:

а) совмещенно

б) разнесенно

4. Конденсатор проходной

Примечание. Дуга обозначает наружную обкладку конденсатора (корпус)

Допускается использовать обозначение

5. Конденсатор опорный. Нижняя обкладка соединена с корпусом (шасси) прибора

6. Конденсатор с последовательным собственным резистором

7. Конденсатор в экранирующем корпусе:

а) с одной обкладкой, соединенной с корпусом

б) с выводом от корпуса

8. Конденсатор переменной емкости

9. Конденсатор переменной емкости многосекционный, например, трехсекционный

10. Конденсатор подстроечный

11. Конденсатор дифференциальный

11а. Конденсатор переменной емкости двухстаторный (в каждом положении подвижного электрода С=С)

Примечание к пп.8-11а. Если необходимо указать подвижную обкладку (ротор), то ее следует изображать в виде дуги, например

12. Вариконд

13. Фазовращатель емкостный

14. Конденсатор широкополосный

15. Конденсатор помехоподавляющий

(Измененная редакция, Изм. N 1).

6. Условные графические обозначения резисторов и конденсаторов для схем, выполнение которых при помощи печатающих устройств ЭВМ установлено стандартами Единой системы конструкторской документации, приведены в табл. 5.

Таблица 5

Наименование

Обозначение

Отпечатанное обозначение

1. Резистор постоянный, изображенный:

а) в горизонтальной цепи

б) в вертикальной цепи

2. Конденсатор постоянной емкости, изображенный:

а) в горизонтальной цепи

б) в вертикальной цепи

3. Конденсатор электролитический поляризованный, изображенный:

а) в горизонтальной цепи

б) в вертикальной цепи


Примечание. Линии электрической связи — по ГОСТ 2.721-74.

(Измененная редакция, Изм. N 2).

7. Размеры условных графических обозначений приведены в табл.6.

Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии электрической связи.

Таблица 6

Наименование

Обозначение

1. Резистор постоянный

2. Резистор постоянный с дополнительными отводами:

а) одним

б) с двумя

3. Резистор переменный

4. Резистор переменный с двумя подвижными контактами

5. Резистор подстроечный

6. Потенциометр функциональный

7. Потенциометр функциональный кольцевой замкнутый:

а) однообмоточный

б) многообмоточный, например, двухобмоточный

8. Потенциометр функциональный кольцевой замкнутый с изолированным участком

9. Конденсатор постоянной емкости

10. Конденсатор электролитический

11. Конденсатор опорный

12. Конденсатор переменной емкости

13. Конденсатор проходной

Электронный текст документа

и сверен по:

Единая система конструкторской

документации. Обозначения условные

графические в схемах: Сб. ГОСТов. —

, 2010

Таблица конденсаторов

, руководство по кодам конденсаторов, значения слюдяных конденсаторов Таблица конденсаторов

, руководство по кодам конденсаторов, значения слюдяных конденсаторов


Постоянный ток

Переменный ток

Цифровая электроника

Каталожные номера

Эксперимент

Компьютерные архитектуры

Робототехника

Цветовые коды танталовых конденсаторов
Карты Цвет Цвет 1-я фигурка 2-я фигурка Множитель Напряжение

Черный
 		 0 1 10
Коричневый 1 1 10

Красный 2 2 100

Оранжевый 3 3



Параллельная емкостная математика:
     С Т = С 1 + С 2 + C 3
Расчет емкости серии:
    1/C T = 1/С 1 + 1/С 2 + 1/С 3 		Желтый 4 4
 		 6,3
Зеленый 5 5
 		 16
Синий 6 6
 		 20

 		 Фиолетовый 7 7


Серый 8 8 0,01 25
Белый 9 9 0,1 3
Розовый


 		 35



Значения слюдяных конденсаторов
Графики Значение Множитель Письмо Допуск
0 1 Б 0,1 пФ
1 10 С 0,25 пФ
2 100 Д 0,5 пФ
3 1000 Ф 1%
4 10 000 Г 2%
5
100 000		 Ч 3%
Расчет параллельной емкости:
     C T = С 1 + С 2 + С 3 Серия
Расчет емкости:
    1/C T = 1/С 1 + 1/С 2 + 1/С 3

 		 Дж 5%
8 0,01 К 10%
9 0,1 М 20%
 КОД ТИПА ЗНАЧЕНИЯ КОД ТИПА ЗНАЧЕНИЯ
1,5 пФ Керамика 1000 пФ / 0,001 мкФ Керамика / майлар 102
3,3 пФ Керамика 1500 пФ / 0,0015 мкФ Керамика / майлар 152
10 пФ Керамика 2000 пФ / 0,002 мкФ Керамика / Майлар 202
15 пФ Керамика 2200 пФ / 0,0022 мкФ Керамика / Майлар 222
20 пФ Керамика 4700 пФ / 0,0047 мкФ Керамика / Майлар 472
30 пФ Керамика 5000 пФ / 0,005 мкФ Керамика / Майлар 502
33 пФ Керамика 5600 пФ / 0,0056 мкФ Керамика / Майлар 562
47 пФ Керамика 6800 пФ / 0,0068 мкФ Керамика / Майлар 682
56 пФ Керамика .

 01 Керамика/майлар 103
68 пФ Керамика 0,015 Майлар
75 пФ Керамика .02 Майлар 203
82 пФ Керамика .022 Майлар 223
91 пФ Керамика .033 Майлар 333
100 пФ Керамика 101 0,047 Майлар 473
120 пФ Керамика 121 .05 Майлар 503
130 пФ Керамика 131 0,056 Майлар 563
150 пФ Керамика 151 0,068 Майлар 683
180 пФ Керамика 181,1 Майлар 104
220 пФ Керамика 221 .2 Майлар 204
330 пФ Керамика 331 .22 Майлар 224
470 пФ Керамика 471 .33 Майлар 334
560 пФ Керамика 561 .47 Майлар 474
680 пФ Керамика 681 .56 Майлар 564
750 пФ Керамика 751 1 Майлар 105
820 пФ Керамика 821 2 Майлар 205

Обычно первые две цифры кода представляют часть ценить; третья цифра соответствует количеству нулей, которые должны быть прибавляется к первым двум цифрам. Это значение в пф.


Таблицы дешифратора общих емкостей

пикофарад
(пФ)

нанофарад
(нФ)

мкФ
(мФ, мкФ или мкФ)

емкость
код

1000 1 или 1n 0,001 102
1500 1,5 или 1n5 0,0015 152
2200 2,2 или 2n2 0,0022 222
3300 3,3 или 3n3 0,0033 332
4700 4,7 или 4n7 0,0047 472
6800 6,8 или 6n8 0,0068 682
10000 10 или 10n 0,01 103
15000 15 или 15n 0,015 153
22000 22 или 22n 0,022 223
33000 33 или 33n 0,033 333
47000 47 или 47n 0,047 473
68000 68 или 68n 0,068 683
100000 100 или 100n 0,1 104
150000 150 или 150n 0,15 154
220000 220 или 220n 0,22 224
330000 330 или 330n 0,33 334
470000 470 или 470n 0,47 474

Дом Продукты Учебники Схемы Робототехника Ресурсы Радио материал Карьера Скачать Обмен ссылками

Карта сайта HTML Карта сайта XML

Условия Политика конфиденциальности и отказ от ответственности

Цветовые коды для конденсаторов


Зафиксированный Конденсатор
Переменный ток 		Резюме

ЦВЕТОВЫЕ КОДЫ ДЛЯ КОНДЕНСАТОРОВ

Хотя значение емкости может быть напечатано на корпусе конденсатора, оно также может обозначаться цветовым кодом. Цветовой код, используемый для представления значений емкости: аналогично тому, что используется для представления значений сопротивления. Используемые в настоящее время цветовые коды код Объединенной армии и флота (JAN) и код Ассоциации производителей радио (RMA).

Для каждого из этих кодов цветные точки или полосы используются для обозначения значения конденсатор. Следует отметить, что слюдяной конденсатор может быть помечен либо тремя точками, либо шесть точек. И трехточечный, и шеститочечный коды похожи, но шеститочечный код содержит больше информации об электрических характеристиках конденсатора, таких как рабочее напряжение и температурный коэффициент.

Конденсатор, показанный на рис. 3-21, представляет собой конденсатор из слюды или формованной бумаги. конденсатор. Чтобы определить тип и номинал конденсатора, держите его так, чтобы три стрелки указывают слева направо (>). Первая точка у основания стрелки последовательность (крайняя левая точка) представляет ТИП конденсатора. Эта точка либо черная, белый, серебристый или того же цвета, что и корпус конденсатора. Слюда представлена ​​черным или белая точка и бумага серебряной точкой или точкой того же цвета, что и тело конденсатор. Две точки справа от точки типа обозначают первую и вторую вторые цифры значения емкости. Точка внизу справа обозначает множитель, который нужно использовать. Множитель представляет собой пикофарад. Точка внизу по центру указывает допустимое значение конденсатора.

Рисунок 3-21. — 6-точечный цветовой код для конденсаторов из слюды и формованной бумаги.

Пример слюдяных конденсаторов.

Пример слюдяных конденсаторов.

Чтобы прочитать цветовой код конденсатора на указанном выше конденсаторе:

Держите конденсатор так, чтобы стрелки указывали слева направо.

Прочитать первую точку.

Считать точку первой цифры.

Считайте точку второй цифры и примените ее к первой цифре.

Считайте точку множителя и умножьте первые две цифры на множитель (помните, что множитель в пикофарадах).

Наконец, прочтите точку допуска.

В соответствии с приведенной выше кодировкой конденсатор представляет собой слюдяной конденсатор, емкость которого 1200 пФ с допуском 6%.

Конденсатор, показанный на рис. 3-22, представляет собой трубчатый конденсатор. Потому что этот тип конденсатор всегда имеет бумажный диэлектрик, код типа опущен. Чтобы прочитать код, удерживайте конденсатор так, чтобы полоса, ближайшая к концу, находилась слева; затем читайте слева направо. Последние две полосы (пятая и шестая полосы слева) представляют номинальное напряжение. конденсатора. Это означает, что если конденсатор закодирован красным, красным, красным, желтым, желтым, желтый, он имеет следующие цифровые значения:

красный=2
красный=2
красный=X 100 пФ
желтый=40%
желтый=4
желтый=4



Рисунок 3-22. — 6-полосный цветовой код трубчатых конденсаторов с бумажным диэлектриком.

<рисунокNE0178">

Шесть цифр обозначают емкость 2200 пФ с допуском

40 процентов и рабочим напряжение 44 вольта.

Керамический конденсатор имеет цветовую маркировку, как показано на рис. 3-23, а слюдяной конденсатор — как показано на рис. 3-24.

Обратите внимание, что этот тип слюдяного конденсатора отличается от показанного на рис.

Похожие записи

31.08.2023 0

Микросхема 358: datasheet на русском, применение, аналоги, назначение выводов

30.08.2023 0

Радиозвонок схема: ДВЕРНОЙ РАДИОЗВОНОК

29.08.2023 0

Электросхема ваз 2105 инжектор: Схема ВАЗ-2105 | 2 Схемы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
