Обозначение контактора на электрической схеме

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

    Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

На функциональной схеме указаны блоки и связи между ними

Принципиальная схема детализирует устройство

На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Контактор – это одна из разновидностей электромагнитного реле.

Он имеет в своей конструкции катушку, при подаче напряжения на которую, происходит втягивание сердечника, после чего собственно и замыкаются контакты.

Многие путают контакторы с пускателями. Чем же они отличаются между собой?

Контактор по сути, это одиночное устройство, предназначенное для замыкания и размыкания электрических цепей. А пускатель представляет собой некое комплексное устройство, выполняющее ту же функцию, но с дополнительными элементами в своей схеме.

Например, различные виды защит или пусковые кнопки.

Большой проблемы нет, в том что многие применяют эти термины по-другому.

Главное понимать функциональность каждого оборудования.

Ниже приведены расшифровки условных обозначений и наименований популярных марок пускателей и контакторов ПМЛ, КМЭ, ПАЕ, ПМА.

По ним можно узнать, что означают те или иные цифробуквенные обозначения и как они расшифровываются.

Получается, что только из одного названия можно понять:

    что это за изделие
    какая у него функциональность
    какие дополнительные возможности он в себе несет

Чтобы ознакомиться с каждым типом пускателя нажмите на соответствующую вкладку.

Однако помимо названия, очень много информации содержится на самом корпусе контактора.

Рассмотрим на примере двух изделий от IEK КМИ и Schneider Electric LC1D25 какие же надписи и обозначения наносят производители на корпуса, как они расшифровываются и что обозначают.

Начнем с контактора от Шнайдер Электрик. На боковой грани указывается максимально возможная подключаемая к контактору мощность в лошадиных силах (HP – horsepower). Зависит данная мощность от питающего напряжения.

В ряде стран, лошадиные силы до сих пор применяются, хотя и есть рекомендации международной организации по метрологии о том, чтобы лошадиную силу исключить из употребления.

Далее указываются общие рекомендации по выбору автоматических выключателей или предохранителей.

    надпись CB – Circuit Breaker относится к автоматам
    Fuse – к предохранителям

Обязательно прописывается максимальное рабочее напряжение (а.с. max).

Cont. current – это длительный номинальный ток при категории нагрузки АС1.

Если говорить упрощенно, то категория АС1 – это нагрузка типа утюг или обыкновенный нагреватель.

AWG 6-14 Cu – показывает сечение проводов, которые можно подключать к контактам.

Измерение идет в западных единицах. Для того, чтобы узнать аналог нашего сечения в мм2, потребуется воспользоваться таблицей перевода AWG в мм2.Torque 20lb.in – момент усилия, с которым допускается затягивать клеммы.

Более точные цифры в привычных единицах измерения, можно также найти в технических данных на сайте производителя, либо воспользоваться вот здесь специальной программой конвертером lb-in в Nm (ньютон-метры).

Lb-in расшифровывается как фунт на квадратный дюйм.

Качественные контакторы всегда имеют надписи о наличии сертификатов, которым соответствует данный механизм.

Ith-40А – условный тепловой ток в открытом исполнении. Проще говоря, это тот ток, который может через себя пропустить контактор при нормальных условиях окружающей среды.

Ui=690V – номинальное напряжение изоляции изделия.

IEC/EN 60947-4-1 – соответствие пускателя данному стандарту. ГОСТ Р50030.4.1-2012 – это наш модифицированный аналог этого стандарта.

Uimp=6kV – допустимое импульсное перенапряжение.

В отдельной табличке указываются возможные подключаемые к контактору мощности, в зависимости от питающего напряжения.

Мощности прописываются уже в киловаттах. У некоторых может возникнуть вопрос, почему такая разница в зависимости от напряжения.

Объясняется это просто. По большому счету, контактору все равно на какое напряжение рассчитана нагрузка. Самое главное, это величина тока, протекающего через его контакты.

А если напряжение будет в 2 раза больше, т.е. 200В, то при подключении той же нагрузки в 1кВт, через изделие будет течь ток в 2 раза меньше I=5А.

Поэтому, чем ниже напряжение, тем меньшей мощности нагрузку можно подключить к контактору. При этом, всегда обращайте внимание, для какого типа нагрузки указаны данные.

Например в данной случае, мощности указаны для нагрузки AC3. Образец такой нагрузки – асинхронный двигатель.

JIS C8201-4-1 – это японский промышленный стандарт. Соответственно, здесь также прописывается возможные подключаемые к контактору мощности, в зависимости от питающего напряжения по данному стандарту.

Почему прописывается такой большой и странный набор напряжений? Потому что в различных странах разные стандарты, которые и определяют уровни силовых напряжений.

Например, в Японии в обычной розетке 100 вольт. А для мощных нагрузок применяется уже 200В.

Переходим к надписям на лицевой панели пускателя=контактора.

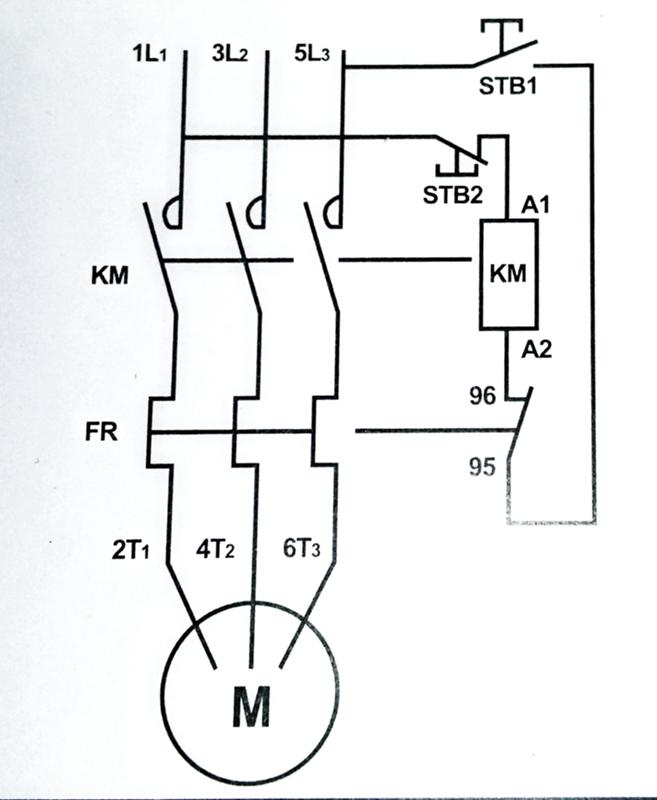

А1 и А2 – это точки подключения катушки управления.

Сами клеммы маркируются двумя альтернативными способами:

    числовая последовательность 1-2-3-4-5-6
    буквенно цифровая. Сверху L1-L2-L3. Снизу T1-T2-T3.


Вспомогательные контакты маркируются в соответствии со стандартами. Есть один нюанс, о котором не все знают.

Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.

Например, сверху можно увидеть надписи 13-21. Снизу 14-22.

То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.

А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.

Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).

А 21-22 – нормально закрытый контакт №2 (NC – normal closed).

Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.

Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.

На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.

Буква М7 (или другая) – это определение типа катушки в заказном номере.

Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.

Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо.

Сечение и типы подключаемых проводов указываются в технической документации.

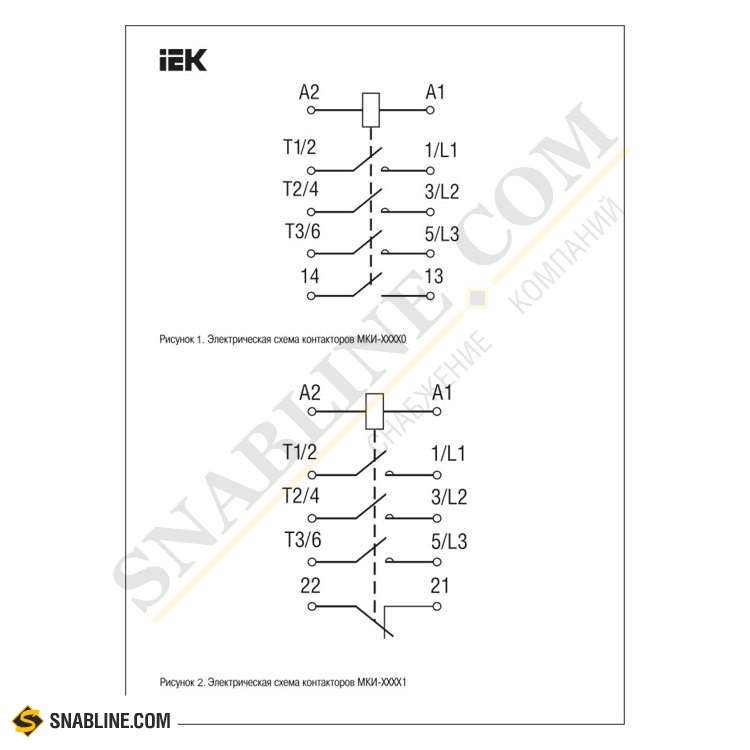

С контактором IEK все гораздо проще. Его маркировка построена практически по такому же принципу.

Цифро-буквенное обозначение рабочих клемм:

Чтение чертежей по электрике требует определенных знаний, которые можно почерпнуть из нормативных документов. Своеобразным «языком» чтения являются условные обозначения в электрических схемах система знаков и символов, преимущественно графических и буквенных. Кроме них иногда цифрами проставляются номиналы.

Сгласитесь, понимание стандартных обозначений просто необходимо для любого домашнего мастера. Эти знания помогут прочесть электросхему, самостоятельно составить план разводки в квартире или в частном доме. Предлагаем разобраться во всех тонкостях написания проектной документации.

В статье описаны основные виды электрических схем, а также приведена подробная расшифровка базовых изображений, символов, значков и буквенно-цифровых маркеров, используемых при составлении чертежей по устройству электросети.

Какие виды электросхем могут пригодиться?

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг это знакомство с видами электрических схем.

Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 – функциональная схема

Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.

А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.

Тип #2 – принципиальная схема

Принципиальная схема, в отличие от функциональной это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними.

Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Тип #3 – монтажная схема

Монтажная схема документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.

Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты. Прямо в схеме можно расставить номиналы и длину цепей.

Требования по всем видам схематической документации изложены в ГОСТ 2.702-2011, именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.

Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.

Графические изображения в электросхемах

Чертеж электросети представляет собой набор графических элементов, которые в совокупности образуют неразрывную систему. На практике это комплект устройств, соединенных проводами.

Большая часть обозначений графические. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

Основные базовые изображения

Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи.

Самый простой пример обыкновенный выключатель. Все контакты делятся на замыкающие, размыкающие и переключающие именно они и отображаются в схемах.

Перечисленные графические изображения являются обязательными при составлении принципиальных схем и обычно понятны даже начинающему электрику.

Символика однолинейных схем

Для сборки электрощитов также используют чертежи. Обычно они представляют собой однолинейную схему с обозначением УЗО, автоматических выключателей, контакторов и другого защитного оборудования.

Некоторые графические символы похожи между собой, поэтому при составлении схемы требуется особое внимание. Например, контактор и рубильник обозначаются одинаково, разница – в небольшом элементе на неподвижном контакте.

Специальными символами обозначаются катушки реле во всех изображениях за основу взят прямоугольник.

Для запоминания значков часто используют ассоциации или буквенно-графические подсказки. Например, мотор-привод изображается кружком, внутри которого находится буква «М».

При составлении схемы следует учитывать, что для обозначения некоторых символов также важно количество.

Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один. Парные галочки при изображении розеток это количество проводов.

Как изображаются шины и провода?

Для обозначений шин, кабелей и проводов используется линейная графика практически все символы состоят из прямых линий.

Соединения проводников указываются точками. Если в месте соединения двух линий никакой пометки нет, то это простое пересечение.

Провода бывают разные по виду, назначению, нагрузке, способу прокладки. Все это также можно отобразить схематически.

Дополнительные характеристики облегчают подбор материалов и монтаж электросети. В дальнейшем благодаря указанным на схеме характеристикам можно судить о потенциальных возможностях уже установленной электросистемы.

Розетки и выключатели на схемах

Обозначение выключателей разбито на несколько групп по степени защиты, способу установки (скрытой или открытой). Отдельно вынесены переключатели на два направления. 2- и 3-клавишные выключатели обозначаются по-разному.

Для некоторых устройств управления источниками света обозначений нет – например, для кнопочных устройств и диммеров.

Сейчас для экономии электроэнергии в больших помещениях часто устанавливают проходные переключатели, которыми управляют с 2 или 3 точек. Для них также можно найти соответствующие значки.

Розетки, как и выключатели, поделены на группы по степени защиты. Внутри групп устройства делятся по количеству полюсов, наличию защиты. Для обозначения блоков используются буквенно-цифровые подписи, указывающие на количество и назначение установок в одном блоке.

При запоминании обозначений различных электрических элементов на схемах следует каждое условно изображенное устройство соотносить с реальным изделием.

Например, популярные виды розеток выглядят следующим образом:

На деле же электромонтажные устройства выглядят так:

Выключатели и розетки одни из самых «востребованных» элементов в схемах для домашнего применения, поэтому их следует запомнить в первую очередь. Подробнее об обозначении таких устройств на чертежах и схемах читайте в этой статье.

Обозначение источников света

Для различных видов ламп и светильников также предусмотрены отдельные символы. Удобно то, что для светодиодных и люминесцентных лампочек есть специальные значки.

Стандартные изображения разного рода светильников часто применяют для составления монтажных схем.

Если использовать одинаковые значки, придется включать дополнительные уточнения, а с типовыми символами можно нарисовать схему намного быстрее.

Элементы для составления принципиальных электросхем

Базовые символы для принципиальных схем отличаются мало, но кроме них есть еще специальные значки для обозначения всевозможных радиоэлементов: тиристоров, резисторов, диодов и пр.

Существуют отдельные обозначения для радиоустройств, но при проектировании домашней электросети они обычно не требуются.

Буквенные обозначения на электросхемах

Чтобы дать более полную информацию об устройстве, его подписывают сокращенным буквенным обозначением. Количество букв 2 или 3. Иногда буквенное обозначение превращается в буквенно-цифровое, если рядом поставить порядковый номер устройства.

Наряду с международными есть и российские стандарты. Они перечислены в ГОСТ 7624-55, но этот документ признан недействующим.

В статье приведена информация не обо всех условных обозначениях. Полные материалы о графических символах можно отыскать в ГОСТ 2.709-89, 2.721-74, 2.755-87.

Выводы и полезное видео по теме

От рисунка до принципиальной электрической схемы:

Пример чтения схем электроустройств (часть 1):

Продолжение, а точнее, часть 2 о тонкостях чтения схем электроустройств (часть 2):

Подробно о самостоятельном составлении схем:

Владение информацией по чтению и составлению электросхем может пригодиться и для монтажных работ по благоустройству жилья, и для ремонта электроприборов. Ни к чему придумывать собственную символику, когда есть профессиональная система условных обозначений, выучить которую не так уж и сложно.

Есть, что дополнить, или возникли вопросы по составлению и прочтению электрических схем? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом разработки чертежей. Форма для связи находится в нижнем блоке.

Было дело – занимался электромонтажом, в основном, по осветительным сетям. Монтажная схема дает представление о количестве розеток, выключателей, светильников и прочего и их примерном расположении. Но способ их соединения, то есть, варианты устройства разводки в распределительных коробках – это уже знания электромонтажника. А высота закладки провода и установки приборов зависит от применяемого ГОСТа.

Добрый день, Владимир.

Чтобы не дезориентировать читателей статьи, вынужден несколько подкорректировать вашу трактовку монтажной схемы.

Прежде всего, монтажная схема задает способ подключение потребителей электроэнергии к распределительному щитку.

Среди «популярных» для многоквартирных домов – схема, предусматривающая проброску питающей магистрали через все комнаты квартиры с последующим обустройством распределительных коробок, от которых запитываются светильники, розетки, прочие.

Кардинально отличается и практически не применяется схема электроснабжения «звездой» – от распредщита через автоматы подключаются отдельные токоприемники.

Следующий вариант – смешанная схема: все потребители делятся на категории и от щита их запитывают отдельными защищенными линиями, от которых через распредкоробки идут ответвления.

Могут быть и другие варианты, предлагаемые заказчику проекта подрядчиком-разработчиком схемы электроснабжения. То есть, творчество электромонтажника – это ваша фантазия.

Контактор | Обозначение на схеме

Схематическое обозначение электромагнитного контактора показывает общий принцип его работы и сформировано согласно правил действующего ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем (в формате базы данных)».

Ниже показана однолинейная схема электрического щита, в котором установлен ряд модульных устройств.


Контактор обозначается как электромагнит КМ, катушка которого запитана через автомат QF2, а сердечник механически связан с контактами, разрывающими линию питания с автоматического выключателя QF2.



Схематический вид включает:

1. Электромагнит - катушка с магнитным сердечником

2. Механическую связь сердечника с силовыми контактами

3. Силовые контакты коммутирующими нагрузку

4. Контур корпуса (показывается не всегда)

Для трехфазных устройств принцип не изменяется, лишь добавляются дополнительные силовые контакты:


Этой информации достаточно, чтобы любой смог понять принцип действия этого оборудования и его тип.

Нередко контактор на однолинейной схеме путают с магнитным пускателем, особенно на больших сложных сборках. Чтобы это не произошло, обращайте внимание на две основные детали:

1) Обозначение силовых контактов: в случае с расцепителем, механическая связь показывается с рычагом автоматического выключателя (контакт с "кубиком"), а не просто с силовыми контактами (контакты с полукругом или без дополнительного графического знака).

2) Корпус щитового устройства: Контур контактора, показанный пунктирной линией, обязательно включает в себя электромагнит и связанные с ним силовые контакты, у расцепителя он часто вообще не показывается.

На сложных однолинейных схемах, где большое количество сгруппированных в определенной последовательности аппаратов защиты, автоматики и т.д. встречается упрощенная схема отображения контакторов:

В таких случаях, для удобства, обозначение контактора разбивается на части - отдельно показывается электромагнит (КМ1 и КМ2) и линии питания, проходящие через его силовые контакты (КМ1.1, КМ1.2, КМ2.1., КМ2.2).

Условные обозначения другого модульного оборудования, которое чаще всего встречается в электрических щитах, мы рассмотрим в следующий раз. Подписывайтесь на нашу группу вконтакте, узнайте первыми о выходе новых материалов.

Управление освещением через контактор или магнитный пускатель

Освещение – одна из основ любого помещения. Без него нельзя ни работать, ни безопасно передвигаться. Особенно остро этот вопрос стоит в больших производственных помещениях и на открытом пространстве. Чтобы оперативно включать освещение, можно использовать мощный автомат, но кто имел дело – тот знает, что не у всех хватит сил просто включить большой советский автомат на 200 и более Ампер. Поэтому можно организовать управление освещением через контактор или магнитный пускатель, вручную, либо подключив схему к различным датчикам.

Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Схема подключения кнопочного поста и её принцип работы

Чтобы подключить контактор или пускатель для управления светом с двух кнопок (как и любой другой системой) нам понадобится:

  1. Кнопочный пост.
  2. Контактор или пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
  3. Три жилы провода.

Подключение контактора к кнопочному посту выполняется так:

  1. Определяют напряжение катушки аппарата (обычно 220 или 380).
  2. Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
  3. Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
  4. Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
  5. От нормально-разомкнутой пары блок-контактов контактора или пускателя прокладывают два провода к кнопочному посту (от двух контактов соответственно) и подключают их к «ПУСКу», так чтобы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При этом контакты, на которые теперь пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на клавишу и срабатывания блок-контактов «2». Важное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя или контактора.
  6. К блок-контакту «2» подключаем вывод катушки (часто на современных контакторах они обозначаются как A1 и A2).
  7. Второй вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В или к другой фазе – если на 380В соответственно.
  8. Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
  9. Подключают провода от системы освещения (самих осветительных установок).

Всё что описано выше, но в графическом виде вы можете увидеть на этой схеме.

На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она позволит понять, включен ли контактор и наружный свет, не отходя от кнопочного поста.

Примечание: схема управления светом с помощью пускателей также хороша и тем, что можно легко организовать управление светом из двух и более мест – нужно просто добавить кнопочные посты параллельно имеющимся.

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Если вы собираетесь использовать датчики в чистом виде – учтите, что они не предназначены для оперирования сигналом напряжением в 220В переменного тока. Поэтому такие устройства как фотореле семейства ФР, которые столь распространены в быту, содержат схему питания датчиков, триггеры или другие пороговые элементы, схемотехнику которых мы в этой статье рассматривать не будем! Если вам интересна эта тема – пишите в комментариях и мы подробно о ней расскажем. Надеемся, вам стало понятно, как производится управление освещением через контактор и магнитный пускатель. Как вы видите, схема не сложная, главное разобраться с особенностями ее работы.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

Наверняка вы не знаете:

Схемы управления электромагнитными пускателями (контакторами)

Электромагнитные пускатели и контакторы незаменимы в цепях управления силовой нагрузкой. А чтобы правильно применять эти устройства нужно хорошо знать, как они работают и уметь чертить нужные схемы управления под свой конкретный случай.


Электромагнитные контакторы находят даже применение в цепях управления освещением.  Сегодня рассмотрим схемы управления реверсивным и нереверсивным пускателем или контактором. Я даже не знаю, как их можно различать =)

Для начала хочу сказать несколько слов из чего состоит пускатель. У пускателя можно выделить 3 основных элемента:

  • силовые контакты (как правило их 3) – предназначены для коммутации силовой нагрузки, номинальный ток пускателя относится именно к контактам;
  • электромагнитная катушка – предназначена для управления пускателем, в основном рассчитана на 220 или 380В;
  • дополнительный контакт – предназначен для построения схемы управления или сигнализации о состоянии пускателя (контактора), в пускателях на большие номинальные токи их может быть несколько (замыкающие, размыкающие).

Все эти 3 элемента будут участвовать в схемах управления.

1 Схема управления нереверсивным пускателем (контактором).

Данная схема встречается очень часто. К примеру, в щите устанавливаем пускатель  с тепловым реле для управления электродвигателем, а кнопки управления выводим в нужное нам место. На рисунке ниже представлена схема управления нереверсивным пускателем с катушкой управления на 380В.

Схема управления нереверсивным пускателем (контактором)

При нажатии на кнопку «Пуск» через катушку проходит электрический ток и электромагнит притягивает контакты (силовые и дополнительные). В это время контакт 97-98 замыкается и через него постоянно проходит ток для удержания электромагнита катушки. При нажатии на кнопку «Стоп» цепь управления катушки разрывается и электромагнит отпускает контакты, которые под действие пружины возвращают их в исходное состояние. Кнопки «Пуск» и «Стоп» без фиксации. В случае перегрузки контакт КК также разрывает цепь катушки. До кнопочного поста достаточно проложить трехжильный кабель.

2 Схема блокировки двух устройств при помощи контакторов.

Следующая схема применима в том случае, если необходимо выполнить блокировку технологического оборудования №1 пока не включено оборудование №2. Например, зарядное устройство и приточная вентиляция. Включаем вентилятор и только после этого сможем включить зарядное устройство.

Схема блокировки двух устройств при помощи контакторов

Здесь использована предыдущая схема, к которой добавлен вспомогательный дополнительный контакт (приставка контактная, 1з). На линии питания нашего оборудования №1 (в нашем случае это зарядное устройство) устанавливаем контактор. При нажатии кнопки «Пуск» включается вентилятор, контакт 23-24 замыкается и включается контактор на линии №2.

3 Схема управления реверсивным пускателем (контактором). Механическая блокировка.

Реверсивные пускатели применяют для управления задвижками либо для выполнения реверса электродвигателя. Суть в том, что если фазу L1 и L3 (а и b) поменять местами, то двигатель начнет вращаться в противоположную сторону.

Реверсивный пускатель можно собрать из двух обычных пускателей. Главное чтобы была выполнена блокировка. Схема реализации реверсивной схемы на двух контакторах с использованием блокировочного устройства представлена ниже.

Схема управления нереверсивным пускателем (контактором). Механическая блокировка

Блокировочное устройство предназначено для исключения одновременного включения двух контакторов.

Блокировочное устройство двух контакторов

При нажатии на кнопку, к примеру у нас задвижка, «Открытие» — первый контактор включается (двигатель вращается в одну сторону). Чтобы задвижку перевести в закрытое состояние должны нажать «Стоп», первый контактор отключится, а затем нажать кнопку «Закрытие» — второй контактор включится. Блокировочное устройство не даст нам одновременно включить два контактора. В случае задвижки данная схема не очень верна, т.к. в схеме не показаны конечные выключатели (данную тему рассмотрю в другой раз).

4 Схема управления реверсивным пускателем (контактором). Электрическая блокировка.

Сейчас выполним те же функции только применим электрическую блокировку. Для этого к каждому контактору доставим дополнительно по приставке контактной с размыкающим контактом. Дополнительный размыкающий контакт первого контактора ставим последовательно с катушкой управления второго пускателя, аналогично и со вторым контактором.

Схема управления нереверсивным пускателем (контактором). Электрическая блокировка

При включения одного контактора, размыкающий контакт не дает включиться второму контактору.

При использовании пускателей и контакторов с катушками на 220В схемы практически не меняются. Вместо второй фазы используется N.

Итак, я рассмотрел основные схемы управления нереверсивными и реверсивными пускателями (контакторами), а теперь у вас есть уникальная возможность покритиковать мои схемы =)

Советую почитать:

Схема цепей | V-Contact VSC контактор ABB | Разъединители и отделители

Содержание материала

Страница 7 из 7

5. СХЕМА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

На приведенных ниже схемах, в качестве примера, изображены цепи контактора. В любом случае, для учета совершенствования продукции и специальных применений следует ссылаться на схему цепей, поставляемую с каждым прибором.
Представленное состояние работы
Схема представлена в следующих условиях:
контактор разомкнут
цепи не под напряжением
включенное состояние (выкатной контактор).

Графические обозначения для электрических схем (Нормы IEC)

Контактор VSC фиксированный - версия DCO (Double Command Operated - Управление двумя механизмами)

Контактор VSC фиксированный - версия SCO (Single Command Operated - Управление одним механизмом)

5. СХЕМА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
Контактор VSC фиксированный - вспомогательные контакты

Контактор VSC/PN

Контактор VSC/PN

5. СХЕМА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
Контактор VSC/PN

Выходной контакт DO 1 Узел готов
Входные сигналы DI 1 Команда замыкания (DCO) DI 2 Команда размыкания (DCO) DI 3 Минимальное напряжение (DCO)
Невыкатной и выкатной контактор

Замкнут/минимальное напряжение (SCO)

Обозначения
Описание рисунков

-XB     = Концевая клеммная колодка или вилка
цепей контактора заказчика -QC        = Контактор
-QB    = Выключатель или переключатель клиента
-MO    = Размыкающий расцепитель
-MC    = Замыкающий расцепитель
-SC    = Кнопка замыкания
-SO    = Кнопка размыкания
-CC    = Конденсатор
-AR    = Узел контроля и защиты
-BB1..-BB2 = Вспомогательные контакты (2 пакета по 5 контактов))
-BD1  = Контакт положения двери контейнера
(при открытой двери невозможно электрическое вкатывание/выкатывание контактора)

-BT3   = Защитный контакт контактора, разомкнутый во время выкачивания тележки
-BF1..-BF2 = Контакты положения предохранителей
среднего напряжения

-DR         = Контакт электрического сигнала
готовности цепей контроля и привода в действие. Проверяются два следующих условия:
наличие емкостной энергии
работа электронной системы
-PRDY = Сигнализация готовности цепей контроля и привода в действие. Проверяются два следующих условия наличие емкостной энергии
работа электронной системы -SO4 = Кнопка или контакт для размыкания
контактора при минимальном напряжении (замкнутый контакт под напряжением) -KA    = Вспомогательное управляющее реле
или контактор (использовать контактор АВВ типа В7 или ВС7 или эквивалентный прибор
-TR2   = Выпрямитель с двумя полуволнами (мост)
KBP C1008 380V 10A RBL2
Рис. 1 = DCO: цепи управления контактора
Рис. 2 = Минимальное напряжение только по заказу
для версии DCO Рис. 3 = SCO: цепи управления контактора Рис. 4 = Блокировочные магниты на тележке. В
невозбужденном состоянии механически предотвращает вкатывание и выкатывание контактора.
Рис. 5 = Вспомогательные контакты контактора Рис. 15...18 = Вспомогательные контакты для VSC3.
Несовместимость
Невозможна поставка на одном контакторе одновременно цепей, указанных на следующих рисунках:
- 3
- 3
Примечание
A) Выключатель комплектуется лишь только принадлежностями, указанными в подтверждении заказа.

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп»  питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

Originally posted 2019-07-26 14:54:23. Republished by Blog Post Promoter

Схема подключения контактора ABB ESB

Модульные контакторы ABB ESB – электронные устройства, незаменимые в вопросе автоматизации работы осветительных, вентиляционных, отопительных, насосных и других систем, в том числе в жилых, коммерческих и промышленных зданиях. Несмотря на относительно простое строение этих приборов, у многих людей возникают трудности с самостоятельным подключением контакторов. Малейшая ошибка может привести к серьезным последствиям, поэтому предлагаем изучить тему.



Преимущества контакторов ESB

В первую очередь плюсом контакторов ABB ESB является универсальность их использования. Эти устройства представлены большим многообразием модификаций с разным числом контактов и рабочим током с напряжением, поэтому не составит труда подобрать модель для управления:

  • системами освещения в доме или офисе;

  • насосными системами и электродвигателями;

  • резистивными нагрузками, обогревателями;

  • кондиционерами, сплит-системами, вытяжками;

  • различными приводами для автоматизации.

Второе преимущество контакторов в том, что они работают совершенно бесшумно. Обусловлено это наличием встроенной катушки постоянного потока, которая не вибрирует и не издает гул, характерный для переменного тока низкой частоты. Это достоинство имеет особое значение, когда речь идет об установке контакторов в жилых помещениях или в офисе, где необходима тишина. У контакторов модификаций от 24-й до 63-й включительно есть еще один плюс – встроенный ограничитель напряжения, который исключает риск перенапряжения при управлении нагрузкой.



Как расшифровывать маркировку?

По наименованию контактора можно понять его основные характеристики. В изначальном состоянии он имеет следующий вид: ABB Series XX-YZ Amperage Voltage. Первым в маркировке стоит наименование производителя – это компания ABB. Далее указана серия устройства. В данном случае рассматриваем модели серии ESV. Под XX понимается максимальная сила тока, при которой контакты устройства работают без повреждений на протяжении долгого времени. Под Y в маркировке подразумевается число нормально разомкнутых контактов, а под Z – количество нормально замкнутых контактов. Так, число 20 означает 2 открытых контакта и отсутствие закрытых.

Кроме популярной модели ABB ESB 20-20 в продаже встречаются версии ABB ESB 40-40. Теперь уже нетрудно понять, что такие контакторы рассчитаны на силу тока до 40А, имеют 4 нормально разомкнутых контакта и не оснащены нормально замкнутыми. Что касается значений Amperage и Voltage, обычно они указываются не в маркировке, а на корпусе контактора. Первым значением идет номинальная сила тока, вторым – электрическое напряжение, на которое рассчитан прибор. Серия ESB создана для бытового применения в сетях с нагрузкой до 40А (по 20А на пару контактов).



Как правильно выбрать?

При выборе контактора важно учитывать не только напряжение, силу тока и количество контактов, но и такие параметры, как номинальная частота, электрическая и механическая износостойкость, рассеиваемая мощность. Если не знаете, как выбрать устройство, воспользуйтесь консультацией.



Структура контакторов ABB ESB

Для правильного подключения контакторов ABB ESB важно понимать их конструкцию. В ее состав входят:

  • контакты А1 и А2 для подключения управляющего напряжения с выключателя. На всех моделях контакторов эти входы обозначаются одинаково, поэтому их ни с чем не спутать;

  • парные силовые контакты 1-2, 3-4, 5-6 и так далее в зависимости от модели контактора. К ним подключаются провода, по которым электрический ток поступает на саму нагрузку;

  • корпус, приспособленный для установки на DIN-рейку. Такой монтаж отличается своей простотой и скоростью, и всегда есть возможность быстро разобрать или пересобрать щит.

Модульными контакторы называются благодаря возможности сборки двух и более устройств в одно. Также в продаже есть дополнительные контакты, которые можно подключать к основному контактору. Как правило, они рассчитаны на сниженную нагрузку и пропускают ток силой до 6А.



Подключение через выключатель

Рассмотрим популярную схему подключения контактора к электрической сети через выключатель. Для ее реализации с одной стороны фазовый провод заходит в выключатель, а с другой стороны выходит из него и подключается к контакту с маркировкой А2 на контакторе. Этот контакт является управляющей клеммой. К контакту с маркировкой А1 подключается нулевой провод. На первой клемме контактора фиксируется фаза, на второй – провод, которым управляется нагрузка в сети. На клеммы под номерами 3 и 4 при необходимости можно присоединить дополнительную нагрузку с силой тока потребления, не превышающей 20А. Итоговая нагрузка составит около 9 кВт.



Как работает схема?

Если контактор подключен в строгом соответствии с описанной выше схемой, нажатие клавиши на выключателе пропускает питание на клемму А1, к которой подключена встроенная в контактор катушка. Под действием электрического тока катушка испускает магнитное поле, которое приводит в движение установленные внутри контактора устройства. Так как в обесточенном состоянии они разомкнуты, при нажатии на выключатель происходит замыкание контактов. В результате на всю подключенную нагрузку поступает электричество, управляемые потребители начинают работать.

При повторном нажатии выключателя (в положение «выключено») электрический ток перестает поступать на контакт А1 контактора. Катушка обесточивается, магнитное поле пропадает. Контакты больше не удерживаются магнитным полем в замкнутом состоянии, в результате чего они размыкаются, и подключенная нагрузка обесточивается. Таким образом, схема работы устройства крайне простая.



Зачем нужен контактор?

Описанную выше схему можно реализовать и без контактора, с использованием одного только выключателя, через который пропускается питание всех потребителей. Казалось бы, если можно сделать все проще, зачем использовать контактор? Дело в том, что без него появляются проблемы:

  • возникает ограничение на максимальную величину электрического тока. Очень немногие выключатели способны без последствий пропустить через себя ток больше, чем всего 10А;

  • стандартный выключатель быстро израсходует свой ресурс под постоянной нагрузкой, так как такие приборы в принципе не предназначены для управления мощным потребителем.

Если первая проблема доставляет только дискомфорт и мешает реализовывать крупные проекты, то вторая способна привести к расплавлению корпуса и последующему возгоранию помещения. В связи с этим настоятельно рекомендуется в подобных схемах обязательно использовать контактор.



Заказывайте у нас

Чтобы с подключением и дальнейшей эксплуатацией контакторов ABB у вас не возникло никаких проблем, заказывайте комплектующие в нашем магазине Vivaset. Причины закупаться у нас:

  • большой выбор устройств с постоянным наличием на складе;

  • относительно низкие цены, частые скидки, акции, распродажи;

  • только оригинальные и сертифицированные комплектующие;

  • длительная гарантия на все реализуемые в магазине товары;

  • быстрая отправка и такая же быстрая доставка по всей России.

Добавьте нужные контакторы в корзину и оформите заказ. Если возникли сложности с выбором электрических комплектующих, закажите обратный звонок для нашей бесплатной консультации.

Схема подключения и подключения электрического контактора

Эй, в этой статье мы увидим правильное подключение электрического контактора и схему подключения для нормальной работы, пускателя со звезды на треугольник, управления двигателем, управления освещением и т. Д. Также мы обсудим внутреннюю принципиальную схему контактора, используемого для питания. контроль.

Что такое электрический контактор?

Проще говоря, электрический контактор - это выключатель с электрическим приводом, основная функция которого заключается в подключении или отключении нагрузки от источника питания.По сути, контактор работает как среда, когда мы управляем силовой цепью высокого напряжения и тока с помощью цепи управления с низким напряжением и током.

Обозначение контактора:


Клеммы и контакты контактора

Перед тем, как приступить к подключению контактора, вы должны знать о его клеммах и контактах. Как правило, контактор имеет два типа контактов - 1. Главный или силовой контакты и 2. Вспомогательные контакты

На рисунке ниже вы можете видеть, что в контакторе всего 16 клемм.

A1 и A2 - клеммы магнитной катушки.

L1, L2 и L3 - входные клеммы главного контакта, которые должны быть подключены к основному источнику питания.

T1, T2 и T3 - это выходные клеммы главного контакта, которые должны быть подключены к нагрузке.

Здесь доступны два НЗ и два дополнительных контакта НО. У каждого из них по два терминала.

Процедура подключения контактора

1. Обычно магнитная катушка контактора предназначена для работы при низком напряжении, например 230 В переменного тока, 110 В переменного тока, 24 В постоянного тока и т. Д.Поэтому обеспечьте питание магнитной катушки в соответствии с требованиями.

2. Подключите клемму основного источника питания к входным клеммам контактора.

3. Подключите нагрузку к выходным клеммам контактора.

Соединение контактора с кнопочным переключателем

Теперь посмотрим, как соединить кнопочный переключатель с контактором. Вот схема подключения на рисунке ниже.

Здесь используются два кнопочных переключателя.Переключатель нормально закрытой кнопки (зеленого цвета) используется для выключения контактора, тогда как переключатель нормально разомкнутой кнопки (красный цвет) используется для включения контактора.

Эти кнопочные переключатели размыкают или замыкают контакты только тогда, когда мы нажимаем кнопку. Как только мы отпускаем кнопку, ее контакты также возвращаются в прежнее положение. Таким образом, магнитная катушка контактора также подключается через замыкающие вспомогательные контакты. Таким образом, контактор будет включен, как только мы нажмем переключатель, и останется включенным, даже когда мы отпустим кнопку NO.Контактор останется включенным, пока мы не нажмем кнопку NC.

Подключение контактора к лампам индикации

Теперь давайте узнаем, как соединить лампы индикации с контактором, чтобы показывать, находится ли он в состоянии ВКЛ или ВЫКЛ. См. Диаграмму ниже.

Здесь мы взяли две сигнальные лампы - красная для включения, зеленая для выключения.

Вы можете видеть, что красная сигнальная лампа подключена через замыкающий вспомогательный контакт. Так что при включении контактора он будет светиться.С другой стороны, зеленая сигнальная лампа подключается через замыкающий вспомогательный контакт. Таким образом, когда контактор находится в выключенном состоянии, эта лампа будет гореть. После включения контактора он выключится, и загорится лампа красного цвета.

Подключение контактора с тепловым реле перегрузки

Тепловое реле перегрузки в основном используется для защиты от перегрузки. Таким образом, тепловое реле перегрузки использовалось с электрическим контактором при проектировании прямого пускателя, пускателя со звезды на треугольник и т. Д.

Здесь вы можете увидеть соединение теплового реле перегрузки с контактором в цепи стартера DOL.


Спасибо, что посетили сайт. продолжайте посещать для получения дополнительных обновлений.

WAZIPOINT

Схема подключения магнитного контактора с трехфазным двигателем

Схема подключения магнитного контактора для запуска двигателя в прямом и обратном направлении

Магнитные контакторы - это разновидность электрических реле, используемых в большинстве двигателей с электрическим приводом.Они действуют как посредники для прямых источников питания и электродвигателей с высокой нагрузкой, чтобы гомогенизировать или уравновешивать изменения электрической частоты, которые могут исходить от источника питания, а также действовать в качестве защиты.

Магнитный контактор - это переключающее устройство с электромагнитным приводом, которое работает так же, как катушка.

Однако реле обычно используется при низкой мощности и напряжении, в то время как, с другой стороны, магнитный контактор используется для высокой мощности.

Он имеет катушку под напряжением, железный сердечник, несколько вспомогательных контактов (точки NC, NO), основные контактные клеммы (3 точки контакта) и реле перегрузки.

Обычно он используется для запуска / остановки или управления большими электрическими нагрузками (электродвигателями) с помощью схемы управления. Используется в автоматизации управления двигателями на комбинате.

  1. С помощью небольшого нажимного переключателя легко и безопасно управлять большим двигателем или большой электрической нагрузкой.
  2. Он имеет несколько вспомогательных контактов (точки NC, NO), указывающих различные сигналы или состояние.
  3. Поскольку к нему подключен TOLR, он автоматически останавливает текущую нагрузку на нагрузку, когда подача тока прекращается по любой причине.
  4. В случае трехфазного двигателя обеспечивается трехфазное питание, в этом случае четырехфазное питание может быть легко обеспечено с помощью магнитного контактора.
  5. В случае звезды / треугольника им можно легко управлять с помощью 1 магнитного контактора.
  6. Если питание отключено, подача тока будет прекращена на нагрузке. Это защищает устройство от скачков напряжения.

Строительство магнитных подрядчиков

Магнитный контактор состоит из трех частей.1. силовая катушка, 2. вспомогательная катушка, 3. пружинный механизм. По силовой катушке проходит большой ток, и вспомогательный контактор получает сигнал, чтобы включить или выключить контактор, или отправить состояние контактора (включен или выключен) во внешние системы, такие как PLC, SCDA. Пружинный механизм обеспечивает механическое усилие для включения или выключения контакта.

Корпуса изготовлены из изоляционных материалов, таких как бакелит, нейлон 6 и термореактивных пластиков, для защиты и изоляции контактов, а также для обеспечения некоторой защиты от прикосновения персонала к контактам.

Это вспомогательные контакты. С помощью этих нагрузок создаются в режиме автоматики или схемы защиты.

NC = нормально замкнутый Обычно, когда его катушка не запитана, его вспомогательный контакт замкнут.

NO = нормально разомкнутый нормальный, то есть, когда его катушка не находится под напряжением, его вспомогательный контакт разомкнут.

Когда его катушка находится под напряжением (источник питания), точка NC будет NO, а точка NO станет NC.

Он имеет вспомогательный блок для подключения к вспомогательному.

Какое напряжение активируется катушкой магнитного контактора?

Поставляется в различных диапазонах, таких как: 24 В постоянного тока, 24 В переменного тока, 110 В переменного тока, 240 В переменного тока, 415 В переменного тока

Его обычно называют магнитным контактором. Обычно клеммы катушки маркируются как A1, так и A2.

Типы магнитных контакторов

Основными категориями, по которым классифицируются магнитные контакторы, являются контакторы переменного тока и контакторы постоянного тока.

Есть несколько магнитных контакторов, которые используются на каждом уровне с различными приборами, такими как:

  1. Магнитный пускатель.
  2. Реверсивный стартер.
  3. Стартер звезда-треугольник.
  4. Контактор Mercury.
  5. Вакуумный контактор.
  6. Контактор, смачиваемый ртутью.

Возможность выбора магнитных подрядчиков

  1. Категория использования.
  2. Пусковой ток двигателя. AC1, AC3, номинальная мощность кВт / л.
  3. На участке напряжение электросети.

Схема подключения магнитного контактора для двигателя в прямом и обратном направлении

Типовая схема подключения контактора переменного тока с использованием кнопок пуска / останова

Контекст 1

... для сквозного включения контактора, предложенная Kelley et al. является хорошим примером такого устройства [3]. В этой статье мы представляем электронное устройство для повышения устойчивости контакторов переменного тока во время нарушений качества электроэнергии, в частности, провалов напряжения [4].Электронное устройство, показанное на рисунке 1, подключено к катушке контактора и состоит из нескольких цепей. Каждая из этих цепей имеет определенную задачу и питается с заданным уровнем напряжения. Некоторые из них, такие как схема преобразования мощности, возбуждения и удержания и схема отключения, должны обеспечивать нормальную работу переменного тока. Цепь невосприимчивости питает катушку контактора при возникновении помех и способна поддерживать работу контактора в течение определенного периода времени, часто в течение всей продолжительности нарушения.Наконец, схема управления решает, какая цепь должна быть активирована в каждый момент. Работа организована следующим образом. В разделе II, после краткого обзора контакторов переменного тока, мы описываем предлагаемое электронное устройство и объясняем, как оно работает. В разделе III мы подтверждаем эффективность электронного устройства с помощью серии экспериментальных испытаний. В разделе IV мы представляем выводы. Контактор - это переключатель с электрическим управлением, который приводится в действие с помощью соленоида. Соленоид состоит из электромагнита, который притягивает подвижный подпружиненный стержень, прикрепленный к электрическим контактам.Контактор приводится в действие путем подачи напряжения на электромагнитную катушку, которая генерирует ток, который индуцирует магнитное поле для замыкания электрических контактов. Контакторы переменного тока требуют большого тока для первоначального замыкания контактов и относительно низкого тока для удержания их замкнутыми во время нормальной работы. Как только напряжение снимается с катушки, пружина заставляет контакты размыкаться. Следовательно, в контакторах переменного тока можно выделить три различных рабочих состояния: состояние возбуждения, в котором требуется большой ток, чтобы преодолеть силу пружины; состояние удержания, в котором низкий ток - это все, что требуется для удержания контактов в замкнутом состоянии; и состояние отключения, в котором напряжение в катушке контактора снимается произвольным действием, и в результате контакты размыкаются.Контакторы переменного тока обеспечивают безопасный, простой и дешевый способ управления электрическими нагрузками. Они широко используются в качестве дистанционно управляемых переключателей между источником питания и двигателями, которые управляют производственными процессами (рис. 2). Контакторы переменного тока более уязвимы к нарушениям качества электроэнергии, чем двигатели, которыми они управляют. Часто контактор переменного тока принудительно размыкается при кратковременном падении напряжения, в результате чего двигатель останавливается, в то время как только двигатель из-за своей инерции может выдержать это падение напряжения. Чтобы решить эту проблему, мы представляем электронное устройство для повышения устойчивости контакторов переменного тока во время нарушений качества электроэнергии.Кроме того, устройство не мешает нормальной работе контактора и собрано из дешевых, имеющихся в продаже компонентов. Предлагаемое устройство добавляет контактору переменного тока новое рабочее состояние, состояние невосприимчивости, при котором катушка контактора питается от устройства накопления энергии, когда в источнике переменного напряжения возникает нарушение качества электроэнергии. Одной из наиболее важных особенностей предлагаемого электронного устройства вместе с контактором переменного тока является то, что каждое из его рабочих состояний связано со схемой, и каждая схема получает питание на разном уровне напряжения через линейные регуляторы напряжения.Устройство состоит из цепи преобразования мощности, возбуждения и удержания, цепи защиты, цепи управления и цепи отключения. На рисунке 3 показана блок-схема электронного устройства, на которой можно выделить различные схемы. Схема преобразования мощности, возбуждения и удержания включает выпрямитель, который используется для получения входного постоянного напряжения из напряжения питания переменного тока, и пять линейных регуляторов напряжения, которые обеспечивают различные уровни постоянного напряжения (120 В, 56 В, 24 В, 12 В и 11 В).Хотя контактор предназначен для работы от источника переменного напряжения, он может одинаково хорошо работать и с низким постоянным напряжением, как указано в [3]. Каждое из этих напряжений соответствует определенному состоянию контактора, т. Е. 120 В и 56 В подходят для замыкания контактов путем преодоления натяжения пружины, 24 В - это напряжение, которое создает ток, необходимый для удержания контактов в замкнутом состоянии, 12 В - это напряжение. напряжение, необходимое для некоторых ИС в цепи управления, а 11 В - это напряжение, необходимое для цепи отключения.Схема управления автоматически обеспечивает правильное напряжение в соответствии с состоянием контактора в любой момент времени. Цепь невосприимчивости включает в себя накопитель энергии, то есть постоянно заряженный конденсатор. Когда в источнике переменного напряжения возникают помехи, схема защиты активируется схемой управления и питает катушку контактора. Он способен поддерживать контакты замкнутыми в течение периода времени, который зависит от постоянной времени цепи первого порядка, которая состоит из накопительного конденсатора и сопротивления электромагнитной катушки.Схема отключения гарантирует, что контактор может быть отключен без задержки, когда это требуется произвольным действием. На рисунке 4 показано поведение цепей и связанные с ними напряжения, за исключением цепи отключения. На этом рисунке показаны рабочие состояния, включая реакцию на возмущения, контактора с предлагаемым электронным устройством, где желтая форма волны - это напряжение в катушке контактора, а синяя форма волны - напряжение на главных контактах (15 В постоянного тока). тестовый сигнал, который показывает, разомкнуты или замкнуты контакты.Электронное устройство было испытано на установке, в которой машина постоянного тока, действующая как нагрузка, приводилась в действие однофазным асинхронным двигателем, подключенным к генератору провалов напряжения через контактор переменного тока (рис. 5). Реакция нескольких переменных (ток двигателя, напряжение питания переменного тока, скорость и напряжение катушки контактора) на кратковременный провал напряжения, когда предлагаемое электронное устройство не использовалось, показана на рисунке. 6. Отклик тех же переменных на короткое падение напряжения, когда контактор переменного тока был подключен к источнику питания через предложенное электронное устройство, можно увидеть на рисунке 7.В первом случае контакты размыкаются, двигатель останавливается и контактор переменного тока необходимо перезапустить. Во втором случае двигатель продолжает работать, и отмечается лишь незначительное изменение его скорости. Также наблюдается переходный крутящий момент, но он не показан на рисунке 7. Формы сигналов на рисунке 8 соответствуют тем же условиям, что и на рисунке 5, за исключением того, что в этом случае провал напряжения длится дольше. В таких случаях падение напряжения может вызвать остановку двигателя. Тем не менее, можно четко заметить, что действие цепи защиты позволяет основным контактам оставаться замкнутыми.Двигатель продолжает работать, но его скорость значительно падает. Благодаря использованию предлагаемого устройства контактор переменного тока повышает его устойчивость к нарушениям качества электроэнергии, таким как провалы и падения напряжения, что предотвращает производственные потери на промышленных объектах. Однако недавние исследования показали, что провалы напряжения и устройства восстановления провалов могут повредить электромеханическое оборудование [5]. Следовательно, перед внедрением предложенного устройства в промышленный процесс важно определить баланс между ожидаемой экономией и стоимостью замены двигателя, который управляет процессом.В этой статье мы представляем электронное устройство, которое позволяет контактору переменного тока преодолевать нарушения качества электроэнергии, в частности, провалы напряжения. Предлагаемое электронное устройство состоит из нескольких цепей и подключено к катушке контактора. Электронное устройство не мешает работе контактора, может быть адаптировано практически ко всем типам электрических контакторов, простое в использовании и может быть построено из дешевых, имеющихся в продаже компонентов. Экспериментальные испытания продемонстрировали его полезность для повышения устойчивости контактора переменного тока во время нарушений напряжения питания, в частности, провалов напряжения.Это исследование было поддержано Министерством образования и науки Испании и ERDF ...

Схема магнитного контактора C3RT1034

  • Схема магнитного контактора Применение

    Схема бездугового магнитного контактора C3RT1034 подходит для использования в цепях с номинальным напряжением до 660 В переменного тока, 50 Гц или 60 Гц, номинальным током до 620 А, для включения и отключения, частого запуска и управления двигателем переменного тока. В сочетании с блоком вспомогательных контактов, контактором с выдержкой времени и блокировкой машины, пускателем со звезды на треугольник.с тепловым реле он объединен в электромагнитный пускатель. Контактор производится в соответствии с IEC 60947-4.

  • Схема бездугового магнитного контактора C3RT1034 Технические характеристики

    Модель

    Номинальный ток

    Тип

    Напряжение

    S00

    3RT1016-1AB01

    24 В

    3RT-1016

    3RT1016-1AK61

    120 В

    3RT1016-1AR11

    220 В

    кон (INA + ONC)

    440В

    S0

    3RT1016-1AB60

    120 В

    3RT-1026

    3RT1016-1AN20

    220 В

    3RT1016-1AR10

    440В

    3RT1034-1AJ16

    115 В

    3RT-1034

    С2

    3RT1034-1AN16

    220 В

    32А

    3RT1034-1AR16

    440В

    С2

    3RT1036-1AJ16

    115 В

    3RT-1036

    50A

    3RT1036-1AN16

    220 В

    3RT1036-1AR16

    440В

    S3

    3RT1045-1AJ16

    115 В

    3RT-1045

    80A

    3RT1045-1AN16

    220 В

    3RT1045-1AR16

    440В

  • Схема магнитного контактора C3RT1034


  • Если вы хотите получить коммерческое предложение или дополнительную информацию по этому продукту, заполните форму ниже, и мы ответим вам в течение 1 рабочего дня.

    электромонтаж% 20 диаграмма% 20 контактор% 20 техническое описание и примечания Siemens

    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2817741 DK-BIC-35В
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2839127 человек2749880
    Схема
    светодиодная лампа samsung

    Аннотация: samsung p28 Схема платы ЖК-дисплея Samsung 546 СХЕМА VGA-платы Схема платы ЖК-контроллера Samsung Схема ЖК-дисплея samsung GFX 49 схемы ЖК-дисплея samsung северный мост
    Текст: нет текста в файле


    Оригинал
    PDF
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2817738 DK-BIC-35В
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF UL508 EP001, RW260,
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF WDCB28 WDCB28 - SA-ENG SA-WACB24
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2817987 DK-BIC-35В
    2011 - DK-BIC-35

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF НТК-2010) DK-BIC-35
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2807586
    2011 - 28 1835

    Аннотация: IEC 61643-1
    Текст: нет текста в файле


    Оригинал
    PDF TT-2009) 281835 IEC 61643-1
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2839130 230 / FMÂ DK-BIC-35В
    Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF 85447L 14R47 14F47 5269L 0A / 30A D-133
    2010 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF НТК-2010)
    2011-28 17738

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF TT-2009) 2817738
    2008 - МЭК 61643-1

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF TT-2007) IEC 61643-1
    2010 - МЭК 61643-1

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF TT-2009) IEC 61643-1
    2008 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF TT-2007)
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2838843 320-СТВ
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2816399 Con830443
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2858315 320-УД-СТВ TT-2011)
    Схема подключения держателя

    Аннотация: Схема подключения igbt IGBT DRIVER SCHEMATIC IGBT параллельный демпферный конденсатор Hitachi IGBT параллельная схема MBN800
    Текст: нет текста в файле


    Оригинал
    PDF
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2856692 stBIC-35В 120-уд
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2807609
    2012 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF ru / us / produkte / 2807599
    2009-1756-IF16

    Аннотация: 1756-IB16 Allen-Bradley 1756-if16 ControlLogix 1756-OB32 1756-OB16E электрическая схема plc 1756-IB32 Allen-Bradley 1756-IB32 modicon
    Текст: нет текста в файле


    Оригинал
    PDF 1492-SG120A-EN-P 1492-SG120B-EN-P 1756-IF16 1756-IB16 Аллен-Брэдли 1756-if16 ControlLogix 1756-OB32 1756-OB16E схема подключения plc 1756-IB32 Аллен-Брэдли 1756-IB32 модикон

    Схема подключения контактора

    Схема подключения контактора - Здравствуйте, друзья, электрическая проводка! В статье, которую вы читаете на этот раз с заголовком «Схема подключения контактора», мы хорошо подготовили эту статью, чтобы вы могли читать и извлекать из нее информацию.Надеюсь, содержание сообщения Схема подключения контактора артикула, Артикул, схема подключения контактора 3 фазы, Схема подключения контактора артикул а1 а2, Артикул Схема подключения контактора блока переменного тока, Схема подключения контактора артикула для освещения, Артикул Схема подключения контактора pdf, Артикул Схема подключения контактора однофазный, Схема подключения контактора артикул пуск останов, Схема подключения контактора артикула с таймером, Схема подключения контактора с таймером pdf, то, что мы пишем, может вас понять.Приятного чтения.

    Заголовок: Схема подключения контактора
    Ссылка: Схема подключения контактора

    Ссылки по теме

    Простая принципиальная схема: любая из двух кнопок пуска замыкает контактор, любая из кнопок останова размыкает контактор. Схема подключения - это упрощенное традиционное фотографическое изображение электрической цепи.

    Схема подключения нового контактора Однофазная электрическая схема Elektrische Projekte

    Схема подключения контактора на 240 В вам понадобится комплексная профессиональная и простая в понимании схема подключения.

    Схема подключения контактора . Рыб электрика 88 232 просмотров. Он показывает компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные линии между инструментами. Принципиальная схема магнитного контактора, тепловое реле класса люкс.

    С помощью такого рода иллюстративного руководства у вас будет возможность без труда устранять неполадки при остановке и суммировании задач. Контроллер водяного насоса с поплавковым выключателем. Схема подключения контактора pdf скачать Схема подключения контактора фурна скачать.

    Он раскрывает элементы схемы, такие как обтекаемые формы и мощность, а также сигнальные связи между устройствами. Схема подключения трехфазного стартера и управления пускателем. Как подключить кондиционер к 5 проводам управления На приведенной ниже схеме представлена ​​типичная проводка управления для обычной центральной системы кондиционирования воздуха, а также термостат, конденсатор и кондиционер с источником тепла.

    Рыб электрическая 89 298 просмотров. Как подключить контактор.Схема подключения трехфазного стартера и управления пускателем.

    Контроллер водяного насоса с поплавковым выключателем. Схема подключения контактора https. Схема подключения - это тип схемы, в которой используются абстрактные графические знаки, чтобы показать все взаимосвязи компонентов в системе.

    Электрическая схема - это упрощенное традиционное графическое представление электрической цепи. Схема подключения электрического контактора Schneider точно такая же, как на схеме подключения. Схема подключения контактора Вам понадобится комплексная профессиональная и простая в понимании схема подключения.

    Схема подключения двухполюсного контактора. Сборник монтажных схем контактора переменного тока. С помощью такого иллюстративного руководства вы сможете без труда устранять неполадки, предотвращать и завершать свои проекты.

    Схема подключения контактора кондиционера Вдохновение электрическая схема. Схема подключения контактора освещения с сетью вестмагазина ячейки. Электрическая схема контактора IEC бюрократически.

    Обратите внимание, что один из контакторов действует как переключатель для кнопки пуска.Схема электрических соединений

    однофазного двигателя с контактором

    Схема подключения контактора

    со схемой и схемами Электричество

    Схема электрических соединений трехфазного контактора Информация об электрооборудовании Фото

    Схема подключения контактора

    с таймером Диаграмма схемы

    Схема электрических соединений контактора

    Eaton

    Схема подключения электрического контактора

    Схема подключения однофазного двигателя с контактором

    Схема подключения контактора однофазного двигателя Elec Eng World

    Схема подключения нового контактора Схема блока переменного тока Выключатель освещения

    Схема подключения контактора

    с таймером Pdf Teknik Listrik Teknik

    Руководство по подключению контактора для 3-фазного двигателя С автоматическим выключателем

    Схема подключения трехфазного двигателя 240 В Схема электрических цепей

    Схема подключения магнитного контактора

    в 2020 г. ngkaian

    Схема подключения для реле отказа трехфазного контроллера стартера двигателя


    Таким образом, эта статья «Схема подключения контактора

    ». Это все, что на этот раз «Схема подключения контактора», надеюсь, она будет полезна для всех вас.Увидимся в другой статье.


    Теперь вы читаете статью Схема подключения контактора со ссылкой на адрес https://diagramofwiring.blogspot.com/2020/10/contactor-wiring-diagram.html

    Что такое вспомогательные контакты и они работают в контакторе?

    В электропроводке мы используем различные типы реле и пускателей контакторов / двигателей, и у них есть некоторые контакты, которые мы знаем с названиями главных контактов и контактов катушки, но это не конец, у нас есть также другие контакты, которые мы знаем под названием . вспомогательные контакты .Эти контакты имеются в каждом контакторе, но эти вспомогательные контакты в разных типах просто замыкают нормально замкнутые и нормально разомкнутые, которые могут устанавливаться или устанавливаться на контактор / статер двигателя, и человек может использовать их для различных типов работ. Но цель этого поста - узнать, что такое вспомогательные контакты и какова работа вспомогательных контактов на пускателе двигателя.
    Итак, начнем шаг за шагом.

    Что такое вспомогательный контакт и контакты на контакторе?


    Вспомогательные средства помощники или мы можем сказать, что это вспомогательные контакты в магнитном контакте или реле, которые помогают нам легко выполнять нашу работу.И еще одно: без этих контактов мы ничего не сможем контролировать с помощью магнитного контактора.
    Так что это тоже важные контакты, вылизывают основные контакты. Еще одна вещь: эти контакты доступны в каждом пускателе двигателя, но в контакторах малой и малой ампер (нагрузки) эти контакты есть только с одной стороны, а в пускателях с большой и высокой нагрузкой эти контакты есть с обеих сторон. В этих контактах один нормально замкнутый (NC), а другой нормально разомкнутый (NO). Которые мы используем для разных целей.


    Какие рабочие или вспомогательные контакты у пускателя двигателя? Эти точки очень важны в пускателе двигателя, и без этих контактов контактор будет неполным. Как я уже писал выше, в этих контактах один нормально замкнут, а второй нормально разомкнут.
    Эти контакты напрямую связаны с установочной катушкой, и когда катушка магнитного контактора срабатывает и срабатывает, нормально замкнутые контакты становятся разомкнутыми контактами, а нормально разомкнутые контакты меняются на замкнутые контакты.Благодаря этому изменению мы можем управлять многими вещами, что можно увидеть в моем последнем опубликованном посте об управлении трехфазным двигателем с помощью контактора. Так что взгляните на эти сообщения.

    Также читайте ниже:

    Как подключить трехфазный асинхронный двигатель с контактом?
    Как подключить реле обрыва фазы к трехфазным приборам?
    Что такое MC?
    MC / установка статера двигателя для однофазного двигателя

    Вы также можете получить представление о принципе работы вспомогательных контактов по ссылкам выше, однако давайте рассмотрим работу этих контактов.

    Например,

    • Без этих контактов мы не сможем правильно подключить трехфазный двигатель или трехфазные приборы.
    • Используя эти A-C (A cont ...), мы можем выполнить соединение пускателя звезда-треугольник для трехфазного 6-проводного двигателя.
    • Используя эти кондиционеры, мы можем управлять двумя контакторами друг с другом, т.е. если у нас есть 2 контактора, которые мы устанавливаем на нашу главную плату, и оба устанавливаются для разных машин. Но если мы хотим, чтобы при запуске одной машины другая не запускалась, мы можем легко использовать эти контакты для этого типа работы.

    Приведенный выше пример не слишком близок для полного понимания, однако вы можете получить представление, и если вы попытаетесь подумать об этом, я надеюсь, что вы это сделаете. Однако все, когда мы начинаем учиться, не усваивается полностью за короткое время, а требуется некоторое время.
    Далее в нашем посте мы будем использовать эти контакты в схеме и IN SHA ALLAH вы узнаете, если вы дали это на короткое время.

    Теперь давайте взглянем на эти вспомогательные контакты, на изображении ниже я показал эти контакты в анимации - наберите look + изображения, по которым вы можете легко узнать это.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
