Кр140Уд20А схема включения. Особенности схемы включения операционного усилителя КР140УД20А — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить ОУ КР140УД20А. Какие основные параметры и характеристики у этой микросхемы. Какие типовые схемы включения рекомендуются для КР140УД20А. На что обратить внимание при разработке устройств с этим ОУ.

Содержание

Основные характеристики операционного усилителя КР140УД20А

КР140УД20А — это сдвоенный операционный усилитель общего применения. Основные параметры микросхемы:

Напряжение питания: ±15 В
Ток потребления: не более 6 мА
Коэффициент усиления напряжения: не менее 50000
Входной ток: не более 500 нА
Входное напряжение сдвига: не более 6 мВ
Максимальное выходное напряжение: ±13 В
Скорость нарастания выходного напряжения: 0,5 В/мкс

Благодаря хорошим параметрам и доступности, КР140УД20А широко применяется в аналоговых схемах различного назначения.

Базовая схема включения КР140УД20А

Типовая схема включения одного канала КР140УД20А показана на рисунке:

[Здесь должен быть рисунок с базовой схемой включения]

Основные элементы схемы:

Резисторы R1 и R2 задают коэффициент усиления
Конденсатор C1 обеспечивает частотную коррекцию
Резистор R3 ограничивает выходной ток
Конденсаторы C2 и C3 фильтруют цепи питания

При таком включении обеспечивается стабильная работа усилителя в широком диапазоне частот.

Особенности применения КР140УД20А в схемах

При разработке устройств на КР140УД20А следует учитывать некоторые важные моменты:

Необходимо обеспечить симметричное двуполярное питание ±15 В
Рекомендуется использовать частотную коррекцию для повышения устойчивости
Входной сигнал не должен превышать напряжение питания
Следует ограничивать выходной ток на уровне 25-30 мА
Важно минимизировать паразитные емкости монтажа

Соблюдение этих рекомендаций позволит раскрыть потенциал микросхемы и обеспечить стабильную работу устройства.

Применение КР140УД20А в качестве компаратора

Благодаря высокому коэффициенту усиления, КР140УД20А можно использовать в качестве компаратора напряжений. Типовая схема включения показана на рисунке:

[Здесь должен быть рисунок схемы компаратора]

В этой схеме:

На инвертирующий вход подается опорное напряжение Uоп
На неинвертирующий вход — входной сигнал Uвх
Выходное напряжение принимает значение +Uпит или -Uпит в зависимости от соотношения Uвх и Uоп

Такой компаратор может работать на частотах до нескольких сотен кГц.

Включение КР140УД20А по схеме интегратора

КР140УД20А можно использовать для построения интегрирующих схем. Базовая схема интегратора показана на рисунке:

[Здесь должен быть рисунок схемы интегратора]

Принцип работы интегратора:

Входной сигнал подается через резистор R на инвертирующий вход

В цепи обратной связи включен конденсатор C
Выходное напряжение пропорционально интегралу от входного сигнала

Постоянная времени интегрирования τ = RC. Для сброса интегратора параллельно C включают ключ.

Применение КР140УД20А в активных фильтрах

На базе КР140УД20А можно строить различные активные фильтры. Рассмотрим схему фильтра нижних частот второго порядка:

[Здесь должен быть рисунок схемы ФНЧ]

Основные особенности данной схемы:

Частота среза определяется номиналами R1, R2, C1, C2
Добротность задается соотношением резисторов R3 и R4
Коэффициент усиления в полосе пропускания равен -R2/R1

Такой фильтр обеспечивает подавление высокочастотных помех и выделение низкочастотных сигналов.

Схема дифференциального усилителя на КР140УД20А

КР140УД20А позволяет реализовать дифференциальный усилитель с высоким коэффициентом ослабления синфазного сигнала. Схема включения показана на рисунке:

[Здесь должен быть рисунок дифференциального усилителя]

Ключевые особенности данной схемы:

Входной сигнал подается на оба входа ОУ
Коэффициент усиления определяется отношением R2/R1
Высокое подавление синфазной составляющей
Большое входное сопротивление

Такой усилитель эффективен для выделения слабых дифференциальных сигналов на фоне сильных помех.

Использование КР140УД20А в генераторах сигналов

На базе КР140УД20А можно построить различные генераторы сигналов. Рассмотрим схему генератора синусоидальных колебаний:

[Здесь должен быть рисунок генератора]

Принцип работы генератора:

Частота определяется параметрами частотно-избирательной цепи R1C1-R2C2
Условие генерации обеспечивается положительной обратной связью через R3
Стабилизация амплитуды осуществляется нелинейным элементом VD1-VD2

Такой генератор позволяет получить синусоидальный сигнал с низким уровнем искажений.

Кр140уд20а схема включения

Лабораторные работы. Издательство МЭИ, стр. Данное пособие содержит описание опытов, проводимых над схемами, содержащими операционные усилители. Предложенные опыты выполняются на реальных электронных компонентах, таких как операционные усилители, резисторы, потенциометры, конденсаторы и диоды, посредством их соединения на специальной монтажной плате. В ходе выполнения работ студенты исследуют свойства операционных усилителей, используя такие измерительные приборы, как осциллографы, мультиметры и вольтметры. Основные цели предложенных опытов: обучение анализу схем, содержащих операционные усилители, вычисление погрешности коэффициента передачи данных схем, вызванного неидеальностью используемых компонентов и работа с реальными элементами электрических цепей.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Микросхема КР140УД20(А,Б)

Ремонт блока питания

Микросхема К157УД2 схема включения

НИЗКОЧАСТОТНЫЕ УСИЛИТЕЛИ НА ИНТЕГРАЛЬНЫХ МИКРОСХЕМАХ

Микросхема КР140УД20А

К140УД20 схема

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Компараторы. Часть 1 — введение

Микросхема КР140УД20(А,Б)

Дневники Файлы Справка Социальные группы Все разделы прочитаны.

Ремонт блока питания. Столкнулся с проблемой ремонта БП. Схемы блока нету, но она очень схожа с той, которую я прилагаю. Попал он под высокое фаза попала на ноль напряжение, но напряжение 12 В он выдавал. Единственно, при подключении нагрузки не держал ток. Был сгоревший R4, поменял его и TDA. Включил, а нормальной работы нет, сильно стал «скрипеть».

А потом вылетает BUZ Поменял конденсаторы в схеме. Все равно тот же эффект и вылетает в очередной раз BUZ Что можете посоветовать, надоело БУЗы менять.

А как можно спасти транзистор от повреждения в этом случае, говорят можно последовательно лампочку по питанию В включить? Огромнейшее спасибо Вам всем заранее. Изображения Схема.

GIF Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно. Такие источники недопустимо включать без назрузки. Могу порекомендовать проверить выпрямотельные диоды возможно они «подгорели» и увеличилось время востановления Подключение лампачки последовательно в цепь переменного питающего наприжения, при настройке, целесообразна.

Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля.

Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах.

Требования, предъявляемые к условиям эксплуатации приборов телеметрии и, как следствие, источников питания для них, могут быть довольно жесткими. Компания Fanso предоставляет широкий спектр продукции высокого качества, подтверждаемого выходным контролем, которая рассчитана на различные условия применения. Так их тупо все четыре поменять? Компэл совместно с Texas Instruments приглашают на вебинар, посвященный системам-на-кристалле для построения ультразвуковых расходомеров жидкостей и газов на базе ядра MSP Вебинар проводит господин Йоханн Ципперер — эксперт по ультразвуковым технологиям, непосредственно участвовавший в создании данного решения.

Сообщение от lllll. Спасибо за доп. Ранеее я не сталкивался с такой функцией у микр. Я бы на вашем месте просто поменял бы транзистор на кОм, да и с ним Конденсатор С5, и все будет «блестать» Лампочка во входной цепи не поможет, в момент включения схема потребляет огромный пиковый ток, лампочка его ограничит, тем самым увеличив время выхода блока на рабочий режим.

Уважаемые знатоки. Спасибо Вам огромное за советы. Я, честно говоря, слабоват в электронике и мне они очень пригодятся. Может подгоню теорию на досуге. На корпусе старой я не увидел этой цифры, а может ее там и не было.

Тогда я не придал этому значения. Есть ли разница между ними? Последний раз редактировалось edunya; Разница в текстах- «тот-же вид. Обратная связь — РадиоЛоцман — Вверх. Перевод: zCarot. Опции темы. Оценить тему. Ремонт блока питания Столкнулся с проблемой ремонта БП. Отправить личное сообщение для edunya. Найти ещё сообщения от edunya. Отправить личное сообщение для lllll. Найти ещё сообщения от lllll. Файловый архив. Скачиваний: Загрузок: 2 9.

Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах. Цитата: Сообщение от lllll Отправить личное сообщение для Verytuk. Найти ещё сообщения от Verytuk. Скачиваний: 29 Отправить личное сообщение для Lakosta. Найти ещё сообщения от Lakosta. Похожие темы. Ваши права в разделе. Вы не можете создавать новые темы Вы не можете отвечать в темах Вы не можете прикреплять вложения Вы не можете редактировать свои сообщения BB коды Вкл.

Смайлы Вкл. HTML код Выкл. Правила форума.

Ремонт блока питания

Назначение преобразователей на базе ОУ — обработка информационных сигналов в зависимости от назначения измерительного устройства. На рисунке Входное сопротивление повторителя , то есть очень большое. Выходное сопротивление. Такие параметры делают повторитель удобным каскадом согласования высокоомного источника сигнала и низкоомной нагрузки. Инвертор представляет собой инвертирующий ОУ с коэффициентом передачи. Таким образом, реализуется только инверсия сигнала без его усиления.

Аналоговые устройства на операционных усилителях: учебное. Круд20а схема включения. Микросхемы. Советские аналоги зарубежных микросхем.

Микросхема К157УД2 схема включения

Курсовой проект для студента-заочника 4-го курса, 8 семестра РГСУ. Специальность ПГС. Вариант для последней цифры шифра 8 и первой буквы. Курсовой — проект железобетонных конструкций многоэтажного здания с неполным каркасом и сборно-монолитными. Исходные данные. Компоновка сборного железобетонного каркаса. Железобетонные конструкции. Учебное пособие.

НИЗКОЧАСТОТНЫЕ УСИЛИТЕЛИ НА ИНТЕГРАЛЬНЫХ МИКРОСХЕМАХ

Архитектурное бюро : Доминантами формообразования служат здесь в равной мере как контекст Поездка — Медвежьегорск — Воттовара — Янгозеро : По изначальному плану мы должны были стартовать с Янгозера На плате 1 собран 3х каскадный усилитель мощности УМ. Первый каскад выполнен на транзисторе VT1 типа МП

Нужны еще сервисы? Архив Каталог тем Добавить статью.

Микросхема КР140УД20А

К списку Мощный стабилизатор с защитой по току. Для питания некоторых радиотехнических приборов потребуется источник питания с завышенными требованиями к уровню минимальных выходных пульсаций и стабильности напряжения. Чтоб их обеспечить, блок питания приходится делать на дискретных деталях. Приведенная на рис. При этом схема имеет защиту по току, которую можно регулировать в широких пределах.

К140УД20 схема

Некоторые опыты и рекомендации, профессиональные средства защиты информации. На основании приведенных схем электронных устройств, их описания и анализа можно сделать вполне обоснованный вывод об относительной легкости несанкционированного доступа к конфиденциальной информации или, проще говоря, — шпионажа с применением электронных средств. Это может быть выполнено, например, с помощью описанных выше электронных средств. Информация может быть не только похищена, но и искажена или даже частично или полностью уничтожена в результате информационной диверсии. При этом информационной агрессии может подвергнуться любой объект формирования, преобразования или хранения данных, любой канал их передачи, любой обладатель, любой хранитель ценной информации. Очевидно, что информацию необходимо защищать всеми доступными, но НЕ противоречащими Закону!

Схема дифференциального включения ОУ (рис. 2) является сочетанием инвертирующей и неинвертирующей схем. Выходное.

Информация из справочников производителей микросхем. Справочник содержания ценных металлов золота, серебра, платины и МПГ в электрической микросхеме а также его содержания которые используются или использовались при производстве интегральных микросхем. Золото: 0, грамм. Серебро: 0 грамм.

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно.

Классификация электровозов : Свердловский учебный центр профессиональных квалификаций Перевал Алакель Северный 1А : Огибая скальный прижим у озера, тропа поднимается сначала по травянистому склону, затем

За последние годы область применения линейных интегральных микросхем радиолюбителями значительно расширилась. Кренкеля , Москва, ул. В табл. В дополнение к табл. А 10 мкВ эфф. Использованы ключевые модулятор и демодулятор на полевых транзисторах, работающих на частоте 1…30 кГц. Такой усилитель особенно подходит для устройств с батарейным питанием.

Для питания некоторых радиотехнических устройств требуется источник питания с повышенными требованиями к уровню минимальных выходных пульсаций и стабильности напряжения. Чтобы их обеспечить, блок питания приходится выполнять на дискретных элементах. Приведенная на рис. При этом схема имеет защиту по току, которую можно регулировать в широких пределах.

Мощный стабилизатор с защитой по току 50В 5А (140УД20, КТ827)

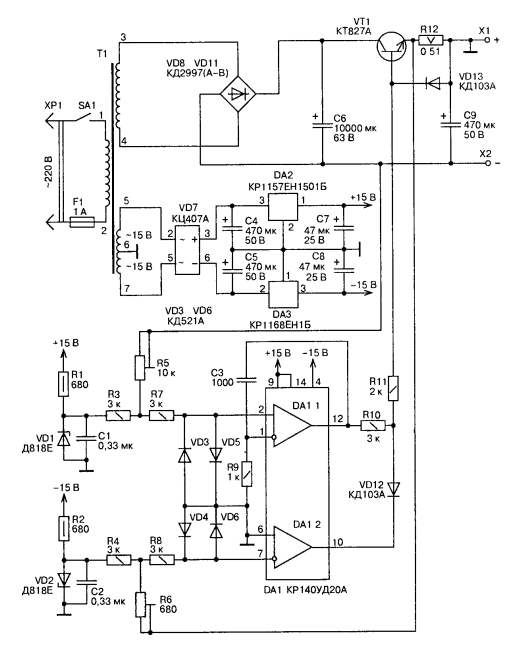

Принципиальная схема

Приведенная на рис. 1 схема является универсальной и на ее основе можно сделать высококачественный источник питания на любое напряжение и ток в нагрузке. Блок питания собран на широко распространенном сдвоенном операционном усилителе (КР140УД20А) и одном силовом транзисторе VT1.

При этом схема имеет защиту по току, которую можно регулировать в широких пределах. На операционном усилителе DA1.1 выполнен стабилизатор напряжения, a DA1.2 используется для обеспечения защиты по току. Микросхемы DA2, DA3 стабилизируют питание схемы управления, собранной на DA1, что позволяет улучшить параметры источника питания.

Работает схема стабилизации напряжения следующим образом. С выхода источника (Х2) снимается сигнал обратной связи по напряжению. Этот сигнал сравнивается с опорным напряжением, поступающим со стабилитрона VD1.

На вход ОУ подается сигнал рассогласования (разность этих напряжений), который усиливается и поступает через резисторы R10…R11 на управление транзистором VT1.

Таким образом, выходное напряжение поддерживается на заданном уровне с точностью, определяемой коэффициентом усиления ОУ DA1.1. Нужное выходное напряжение устанавливается резистором R5.

Для того, чтобы у источника питания имелась возможность устанавливать выходное напряжение более 15 В, общий провод схемы управления подключен к клемме «+» (XI).

При этом для полного открывания силового транзистора (VT1) на выходе ОУ потребуется небольшое напряжение (на базе VT1 ибэ = +1,2 В). Такое построение схемы позволяет выполнять источники питания на любое напряжение, ограниченное только допустимой величиной напряжения коллектор-эмиттер (UK3) для конкретного типа силового транзистора (для КТ827А максимальное UK3 = 80 В).

В данной схеме силовой транзистор является составным и поэтому может иметь коэффициент усиления в диапазоне 750… 1700, что позволяет управлять им небольшим током — непосредственно с выхода ОУ DA1.1, что снижает число необходимых элементов и упрощает схему.

Схема защиты по току собрана на ОУ DA1.2. При протекании тока в нагрузке на резисторе R12 выделяется напряжение, которое через резистор R6 прикладывается к точке соединения R4, R8, где сравнивается с опорным уровнем.

Пока эта разница отрицательна (что зависит от тока в нагрузке и величины сопротивления резистора R12) — эта часть схемы не оказывает влияния на работу стабилизатора напряжения.

Как только напряжение в указанной точке станет положительным, на выходе ОУ DAL2 появится отрицательное напряжение, которое через диод VD12 уменьшит напряжение на базе силового транзистора VT1, ограничивая выходной ток.

Уровень ограничения выходного тока регулируется с помощью резистора R6. Параллельно включенные диоды на входах операционных усилителей (VD3…VD6) обеспечивают защиту микросхемы от повреждения в случае включения ее без обратной связи через транзистор VT1 или при повреждении силового транзистора.

В рабочем режиме напряжение на входах ОУ близко к нулю и диоды не оказывают влияния на работу устройства. Установленный в цепи отрицательной обратной связи конденсатор С3 ограничивает полосу усиливаемых частот, что повышает устойчивость работы схемы, предотвращая самовозбуждение.

При использовании указанных на схемах элементов данные источники питания позволяют на выходе получать стабилизированное напряжение до 50 В при токе 1…5 А.

Силовой транзистор устанавливается на радиатор, площадь которого зависит от тока в нагрузке и напряжения UK3. Для нормальной работы стабилизатора это напряжение должно быть не менее 3 В.

Детали и налаживание

При сборке схемы использованы детали: подстроечные резисторы R5 и R6 типа СПЗ-19а; постоянные резисторы R12 типа С5-16МВ на мощность не менее 5 Вт (мощность зависит от тока в нагрузке), остальные из серии MЛT и С2-23 соответствующей мощности Конденсаторы CI, С2, C3 типа К10-17, оксидные полярные конденсаторы С4…С9 типа К50-35 (К50-32).

Микросхема сдвоенного операционного усилителя DA1 может быть заменена импортным аналогом цА747 или двумя микросхемами 140УД7; стабилизаторы напряжения: DA2 на 78L15, DA3 на 79L15.

Параметры сетевого трансформатора Т1 зависят от необходимой мощности, поступающей в нагрузку. Во вторичной обмотке трансформатора после выпрямления на конденсаторе С6 должно обеспечиваться напряжение на 3…5 В больше, чем требуется получить на выходе стабилизатора.

В заключение можно отметить, что если источник питания предполагается использовать в широком температурном диапазоне (~60. ..+100°С), то для получения хороших технических характеристик необходимо применять дополнительные меры К их числу относится повышение стабильности опорных напряжений.

Это можно осуществить за счет выбора стабилитронов VD1, VD2 с минимальным ТКН, а также стабилизации тока через них Обычно стабилизацию тока через стабилитрон выполняют при помощи полевого транзистора или же применением дополнительной микросхемы, работающей в режиме стабилизации тока через стабилитрон. Кроме того, стабилитроны обеспечивают наилучшую термостабильность напряжения в определенной точке своей характеристики.

В паспорте на прецизионные стабилитроны обычно это значение тока указывается и именно его надо устанавливать подстроечными резисторами при настройке узла источника опорного напряжения, для чего в цепь стабилитрона временно включается миллиамперметр.
