Кр142Ен8Б схема включения: Стабилизатор КРЕН8Б (КР142ЕН8Б) характеристики, схема подключения, аналог, datasheet — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Блоки питания

RSSСхемы блоков питания, стабилизаторов напряжения, и т.п.

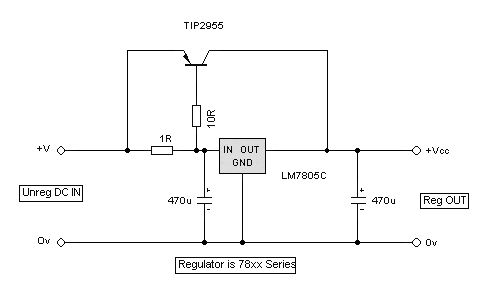

Схема стабилизатора напряжения с выходным током 20 А и напряжением 14 вольт показана на рисунке ниже:

В этой схеме наращивание тока происходит за счет подключения дополнительных транзисторов, включенных параллельно и закрепленных на общем радиаторе охлаждения. Транзисторы для такого их включения, необходимо подобрать как можно с близкими параметрами, для того чтобы ток через них распределялся равномерно. Для выравнивания токов через транзисторы, в эмиттерные цепи дополнительно включены проволочные резисторы от 0,1 до 0,5 Ома (подбирается экспериментально).

Выходное напряжение можно изменять, подключением вместо стабилитрона VD1, стабилитроны с другим напряжением стабилизации.

4 апреля 2012, 21:54 Схемы → Блоки питанияadminЧитать полностью

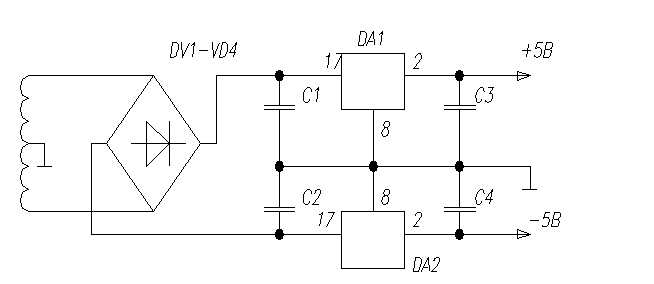

Схема получения двухполярного стабилизированного напряжения из однополярного представлена на рисунке ниже:

Такую схему еще называют схемой с «искусственной средней точкой».

В этой схеме положительное плечо составлено по стандартной схеме включения стабилизатора КР142ЕН8Б, и обеспечивает +12 вольт. Отрицательное плечо стабилизатора обеспечивается управляющим элементом на операционном усилителе КР140УД708 и управляемым каскадом на транзисторе КТ816. «Искусственная» средняя точка обеспечивается смещением на выводе 2 операционного усилителя DA2, поданного с делителя на резисторах R1, R2.

На вход двухполярного стабилизатора необходимо подавать выпрямленное напряжение порядка 30 — 35 вольт.

4 апреля 2012, 17:31 Схемы → Блоки питанияadmin2Читать полностью

Схема регулируемого стабилизатора напряжения от 7 до 30 вольт и током до 1 ампера, приведена на рисунке ниже:

В этой схеме регулирующим элементом является операционный усилитель DA2, на вход которого подается смещение с регулировочного резистора R2. Операционный усилитель КР140УД708 может быть заменен на другой, например: КР140УД6, КР140УД7, КР140УД608 и др..

Нельзя подавать напряжение больше 35 вольт на вход микросхемы КР142ЕН5А, т. к. это напряжение является предельным для данной микросхемы, и может привести ее к выходу из строя.

схема

4 апреля 2012, 16:59 Схемы → Блоки питанияadmin2Читать полностью

Двухполярный регулируемый стабилизатор напряжения от 1.5 до 20 вольт, при токе нагрузки 3 — 5 ампер приведен на схеме ниже:

В этой схеме величину тока срабатывания защиты можно регулировать в пределах от 70 мА до максимального значения при помощи потенциометров R2 и R6 в соответствующем плече схемы. Основным регулирующим элементом схемы служит специализированная микросхема двухполярного стабилизатора напряжения К142ЕН6А. Для получения повышенного тока на плечах стабилизатора применены мощные транзисторные усилители.

Контроль схемы защиты обеспечивается светодиодами HL1, HL3, управляемыми транзисторами VT1 и VT5 соответственно. Светодиоды HL2 и HL4 контролируют наличие напряжения на выходе, в независимости от его величины. Резистор R10 регулирует выходное напряжение симметрично по обоим выходам в заданных пределах (1,5 — 20 В).

4 апреля 2012, 15:41 Схемы → Блоки питанияadminЧитать полностью

Простой стабилизатор для светодиодов в авто – Поделки для авто

Светодиоды не любят колебания напряжения, это факт. Не любят они это по причине того, что светодиоды ведут себя не так как лампы или другие линейные приборы. Их ток меняется в зависимости от напряжения нелинейно, поэтому например двухкратное увеличение напряжения увеличивает ток через светодиоды далеко не в 2 раза. Из за чего они перегреваются, быстро деградируют и выходят из строя.

Большинство диодов, применяемых в автомобиле, имеют встроенное сопротивление, которое рассчитано на напряжение 12 вольт. Но напряжение бортовой сети автомобиля никогда не бывает 12 вольт (разве что с разряженным аккумулятором), плюс ко всему оно далеко не такое стабильное, как хотелось бы. Если использовать недорогие китайские диодные приборы в автомобиле без предварительной их стабилизации то они достаточно быстро начнут мигать а затем и вовсе перестанут светить.

Вот и я столкнулся с такой проблемой — светодиоды в габаритах начали мигать, так как я когда-то поленился их стабилизировать.

Существует множество готовых схем-стабилизаторов для 12-вольтовых приборов. Чаще всего на прилавках можно найти микросхему КР142ЕН8Б или подобные ей. Данная микросхема расчитана на ток до 1.5А, но для большего эффекта нужно включение с применением входных и выходных конденсаторов.

Стандартная схема предполагает применение 0.33 и 0.033мкФ конденсаторов (если память не изменяет). Но лично я решил сделать включение с применением 4-х конденсаторов: 470мкФ и 0.47мкФ на вход и соответственно в 10 раз меньшая емкость на выход. Я уже не помню, но где-то на форумах я встречал именно такое включение, решил его применить.

Чтобы все это можно было легко внедрить в авто, я решил напаять все элементы непосредственно на микросхему.

Микросхема с элементами

К микросхеме припаяны, помимо конденсаторов, два провода, соответственно вход и выход. Масса будет приходить через крепление микросхемы. Средняя нога микросхемы задействована только под ножки конденсаторов. Выводить провод от нее я не стал, так как она объединена с корпусом схемы.
Для прочности всей конструкции я решил залить все это клеем, затем завернуть в термоусадку.

Микросхемы

Микросхема и термоусадка

Готовые стабилизаторы

В автомобиле можно крепить через саморез к кузову.

Прикрепленный стабилизатор

Пост не претендует на что-то супер-мега технологичное, но мало ли кому может пригодиться 🙂

Схема включения

Вместо КР142ЕН8Б можно использовать L7812CV, схема включения аналогичная. Если взглянуть на стандартную схему и сравнить с моей то возникают вопросы “зачем именно такие емкости?”.

Поясняю: штатная схема включения подразумевает только стабилизацию напряжения, но никак не спасает от просадки (кратковременной) напряжения, поэтому в схему были введены электролиты достаточно большой емкости для сглаживания таких просадок.

По идее конечно АКБ в машине должен выполнить роль фильтра просадок напряжения, но иногда случаются просадки, которые АКБ просто не успевает уловить. Например при подаче искры на свечу зажигания через катушку проходит нехилый ток, который отлично просаживает напряжение в бортсети.

Автор; Максим Ярошенко

Тепловое реле нагревательного элемента. Термостат для котла

2016-12-14 Евгений Фоменко

Способ ремонта термостата

Первый этап ремонта — отключить водонагреватель от электрической сети, затем слить воду, снять ТЭН с водонагревателя. Снимите термостат с нагревательного элемента, осторожно вытащив его. Высверливаем медные заклепки, скрепляющие корпус, отделяем корпус от штока, делать это нужно аккуратно, чтобы ничего не повредить.

Существует два метода очистки биметаллических пластин: если загрязнение (окисление) не очень сильное, попробуйте прочистить тряпкой, смоченной в спирте, просунув кусок между пластинами и протирая, если такая очистка не дает результата, протрите пластины самая мелкая наждачная бумага.

Лучше даже если он уже используется, чтобы не разорвать контакты.

Возможно, НЗ контакт (коромысло) прилипал к корпусу. Чтобы устранить эту проблему, отсоедините контакты, зачистите это место. Размыкающий контакт должен автоматически вернуться в верхнее положение.

Если этого не произошло, снимите «коромысло» с устройства, зачистите его мелкоабразивной наждачной бумагой, зачистите место его установки (возможно, там был налип расплавленный пластик), установите его на прежнее место. Если «коромысло» все равно не возвращается на прежнее место, подклейте под него кусок изоленты, выбрав такую толщину, чтобы контактная пластина вернулась в верхнее положение.

Вставьте шток обратно, затяните корпус саморезами, вставьте обратно в нагревательный элемент.

Помимо вышеперечисленных, возможны следующие неисправности термостата, устранить которые можно только его заменой:

Медная трубка изношена.
Неисправность электроники.
Неисправность в результате падения напряжения.

Если вы обнаружите, что ваше устройство перестало работать, есть способы самостоятельно решить проблему. Для проверки работы термостата водонагревателя потребуется снять термостат и установить его в режим изменения сопротивления. Выставляем максимально возможную температуру, измеряем сопротивление во входных и выходных контактах устройства.

В случае, когда прибор показывает бесконечное сопротивление, можно смело сделать вывод, что он неисправен. А если есть сопротивление, то поверните регулятор на наименьшее значение и снова подключите тестер к контактам. Далее с помощью зажигалки или свечи нагреваем трубку прибора, если прибор исправен, сработает реле, замыкающее цепь, показатель сопротивления увеличится. Если этого не происходит, устройство неисправно.

Если не удалось отремонтировать термостат, для правильного выбора устройства следует придерживаться следующих рекомендаций. Самым правильным решением будет приобретение такого же устройства от того же производителя.

Однако, если вы его не нашли, при выборе обратите внимание на его габариты, способ крепления к водонагревателю, количество выполняемых функций (только температурный контроль, либо еще и защитные), напряжение, на которое он рассчитан . При покупке нового не забудьте взять технический паспорт на котел, либо сломанный прибор.

Видео об устройстве термостата:

Может использоваться как для отопления (в составе радиатора), так и для обеспечения дома горячей водой. Первое, что необходимо сделать при его включении, это обезопасить систему от возможной поломки электронагревателя, а также создать условия для его автономной работы. Популярным методом решения этой проблемы является использование термостата для нагревательного элемента. Это небольшое устройство, также называемое термостатом, может помочь вам во многих задачах.

Состав водонагревательного оборудования

Простейший водонагреватель или нагревательный элемент должен состоять не менее чем из трех элементов — резервуара для воды, нагревательного элемента — ТЭНа и термостата. Трубчатый нагреватель может быть погружным или сухим. В первом случае он изготовлен из нержавеющей стали и размещен внутри бака. Вода нагревается за счет прямого контакта воды с нагревательным элементом.

Сухие ТЭНы изготовлены из керамики и расположены снаружи резервуара для воды. Нагрев теплоносителя происходит за счет передачи тепловой энергии через стенку бака. Такие элементы легко заменить в случае выхода из строя.

Термостат для ТЭНа предназначен для контроля и поддержания заданной температуры теплоносителя, а также для аварийного отключения ТЭНа от сети в случае начала процесса закипания (как правило, это происходит при отключении нагрева элемент ломается).

Существует несколько типов терморегуляторов, каждый из которых целесообразно использовать с определенным типом ТЭНа.

Основные принципы работы

Независимо от конструкции и исполнения все термостаты работают по одной схеме. Для работы термостат должен быть встроен в бак, а также подключен к нагревательному элементу. Весь процесс контроля температуры можно разделить на 4 этапа:

Тумблер устанавливает необходимый диапазон температур охлаждающей жидкости.
Термостат для ТЭНа с программным режимом измеряет степень нагрева воды и дает команду на включение прибора.

Когда температура воды достигает установленного верхнего предела нагрева, термостат размыкает электрическую цепь и отключает нагревательный элемент.
После остывания воды весь процесс повторяется.

Стоит отметить, что какой бы температурный диапазон вы ни установили, термостат отключит ТЭН, если вода начнет кипеть. Это необходимо для предотвращения повреждения отопительного оборудования.

При кипячении начинается процесс интенсивного парообразования. Вместе с количеством пара увеличивается и давление внутри бака. Как только значение давления превысит критическую отметку, бак взорвется. Термостат для ТЭНа не позволяет этому случиться, заранее размыкая электрическую цепь.

Типы термостатов

Принцип работы устройства всегда остается одним и тем же. От типа термостата зависит только принцип определения температуры теплоносителя. По этому все термостаты принято делить на стержневые, капиллярные и электронные.

Стержневые устройства, как следует из названия, имеют форму стержня длиной от 25 до 50 см. Принцип определения температуры основан на различии коэффициентов удельного теплового расширения двух металлов. Стержневой термостат устанавливается вне резервуара для воды в специальной трубке.

Капиллярный термостат ТЭНа для нагрева воды представляет собой полую трубку, внутри которой «заточена» специальная жидкость. При повышении температуры он расширяется, начинает давить на стенки и воздействовать на мембрану, которая размыкает контур. При остывании происходит обратный процесс.

Работа электронных термостатов основана на способности материалов изменять свое омическое сопротивление при изменении температуры. В результате напряжение в устройстве повышается или понижается, что фиксируется специальными датчиками и происходит отключение или включение нагревательного элемента. Электронные приборы самые сложные и дорогие, но в то же время и самые точные.

Нагревательные элементы со встроенными термостатами

Нагревательный элемент отдельно от термостата на практике используется редко. Как правило, это решение зарекомендовало себя только в водогрейных котлах. с термостатом встречаются гораздо чаще.

В таких «комбинированных» устройствах термостат находится в отдельной трубке, и его легко заменить в случае поломки. При выборе устройств данной категории необходимо обратить внимание на следующие моменты:

Материал корпуса. Она может быть представлена «нержавейкой» (самые дешевые и распространенные устройства), а также медью. Медные приборы служат дольше, но и стоят они на порядок дороже.
Мощность. Для домашней электросети опасно выбирать устройства мощностью более 2,5 кВт – есть риск перегрузки и короткого замыкания. При использовании более мощных ТЭНов прокладывайте отдельный силовой кабель.

При выборе аккумулятора не стоит ориентироваться на дорогие модели. Практика показывает, что долговечность устройств не зависит от цены. Срок службы определяется жесткостью воды, нагрузками и стабильностью электросети.

Области применения ТЭНов с термостатом

Область применения ТЭНов со встроенным термостатом довольно узкая, что обусловлено высоким энергопотреблением и малым сроком службы. Наиболее широко они используются в водонагревательном оборудовании. Этот «бак для воды» устанавливается в душевой или на кухне и служит основным или резервным источником горячей воды.

Очень редко трубчатые электронагреватели используются для обогрева помещений. В этом случае элемент устанавливается непосредственно в радиатор через специальный штуцер. Основными преимуществами установки ТЭНа с термостатом в батарею отопления является быстрота. С помощью такого простого решения можно очень быстро обеспечить дом резервным источником тепла.

Особенности ТЭНов для чугунных батарей

Трубчатые электронагреватели для обычных и чугунных радиаторов практически одинаковы. Исключение составляет только материал заглушки – она должна быть изготовлена из чугуна или столь же жаропрочного материала.

Кроме того, может отличаться и форма внешней части корпуса, где установлен термостат. При этом длина нагревательного элемента должна быть на 5-10 см короче длины радиатора. В противном случае циркуляция воды и обогрев не могут быть обеспечены. Поэтому перед покупкой убедитесь, что ТЭН с термостатом для чугунных батарей предназначен.

Термостаты на рынке

Термостаты для нагревательных элементов можно назвать расходными материалами. Именно поэтому он часто идет отдельно от нагревательного элемента. Для его замены нужно всего лишь подобрать на рынке аналогичный прибор. Для этого узнайте:

Размеры, тип и способ крепления вышедшего из строя устройства в баке.
Максимальная сила тока, которую должен выдерживать новый термостат.

Лучшим вариантом будет покупка такого же аппарата, пришедшего в негодность. Это можно сделать, обратившись в магазин с неисправным термостатом. В большинстве случаев продавцы сами подберут для вас необходимое устройство.

Термостат для водонагревателя работает по принципу термометра — измеряет температуру. Зачем это нужно и каков риск выхода элемента из строя, читайте в нашей публикации.

Устройство и принцип работы термостата

Как работает устройство? На панели управления вы устанавливаете значения нагрева. Как только вода достигает заданных параметров, срабатывает датчик температуры, отправляющий сигнал на модуль управления. Последний дает команду на отключение нагревательного элемента.

В накопительных бойлерах вода постоянно теплая благодаря терморегулятору. Как только показатели снижаются, нагревательный элемент снова запускается и продолжает нагрев. Поэтому вы можете получить горячую воду в любое время, без длительного ожидания.

В современных моделях тепловое реле снабжено кнопкой отключения — термозащита. При перегреве нагревательного элемента или нагревании содержимого выше заданной нормы срабатывает защита и работа прекращается. В противном случае нагревательный элемент перегорает.

Схема устройства:

Существует несколько типов термостатов:

Стержень — устаревший тип, больше не используется. В его основе трубка, которая расширяется при нагревании воды. От расширения срабатывает клавиша отключения ТЭНа.
От этого проекта отказались из-за его неточности. Деталь располагалась близко к забору холодного потока, поэтому не успевала вовремя отреагировать на повышение температуры.

Капилляр … Конструкция такая же, но в данном случае в трубке находится жидкость, которая расширяется и активирует реле нагревательного элемента. Погрешность 3-4 градуса.

Электронный … Самый точный из всех датчиков. Оснащен защитой от включения без воды.

Разработаны регуляторы для электроводонагревателя:

Механический и электронный (накладной и встроенный соответственно). Механические срабатывают при расширении биметаллических пластин, электронные – по сигналу датчика.
Программируемый и механический. Первые требуют установки необходимых показателей, вторые срабатывают при закипании или при достижении максимальной заданной вручную температуры.

Котел перестает греть или наоборот перегревает воду? В первую очередь проверяется термостат.

Как сделать ремонт самому

При возможности предмет можно отремонтировать или установить новый.

Как снять термостат:

Отключите оборудование от сети.
Перекрыть подачу воды.
Слейте содержимое бака. Для этого можно использовать специальный клапан. , читайте в отдельной статье.
Демонтируйте нагревательный элемент. Для этого открутите гайки и болты фланца, снимите его с корпуса.
Термостат обычно располагается в основании нагревателя или рядом с ним.

Отсоедините проводку и снимите датчик с основания.

В случае с механической моделью можно очистить биметаллические пластины от окисления . Для этого смочите спиртом тряпочку, протрите пластины. Если окисление широко распространено, то отшлифуйте его мелкой наждачной бумагой.

Делать это нужно осторожно, чтобы не задеть контакты датчика.

Из-за скачков напряжения мог залипнуть размыкающий контакт. Для регулировки аккуратно отсоедините его от корпуса, зачистите проблемный участок. В норме контакт должен входить в гнездо автоматически.

Как починить контакт, если он не работает:

Полностью снимите деталь с корпуса.
Очистите его поверхность, а также седло.
Если после очистки контакт не включается, подложите под него изоленту.
Переустановите шток.
Соберите корпус.

При необходимости замены регулятора

Нет смысла проводить ремонт, если:

Медная трубка вышла из строя.
Электроника вышла из строя.
Элемент сгорел из-за скачка напряжения.

Но как на практике убедиться, что термостат неисправен? Это можно проверить мультиметром.

Установите мультиметр в режим измерения сопротивления, как показано на рисунке:

Подсоедините щупы к контактам детали.
Посмотрите на табло. При бесконечном сопротивлении термостат не может быть восстановлен; замена нужна.
Показывает сопротивление? Сделайте так: установите мультиметр на минимальное значение. Используйте зажигалку, чтобы нагреть трубку термостата. Если все в порядке, сопротивление увеличится и сработает защитное реле.

Если вы уверены в неисправности, важно выбрать правильный продукт для замены. Как это сделать? Лучше всего взять старый регулятор и пойти с ним в магазин, чтобы приобрести аналог. Или запишите серийный номер, который есть на каждом изделии.

Что искать:

Способ крепления.
Размер.
Напряжение.
Дополнительные функции.

Параметры должны соответствовать указанным в паспорте на котел.

Если вы не умеете ремонтировать, то можете вызвать мастера для замены.

Помните о безопасности и смотрите видео

В бытовых котлах термодатчиком служит простенький термостат капиллярного типа. В большинстве случаев срок его службы достаточно велик. Но через три года работы я вышел из строя. В городе его не найти. Подскажите, как сделать простейший термостат для водонагревателя своими руками?

Наш эксперт отвечает на вопрос:

Датчик температуры в бытовых котлах можно легко заменить на электронный терморегулятор. Схему найти не сложно. Наиболее часто используемая схема — термостат на стабилитроне tl 431.

Основные компоненты термостата

Существует несколько вариантов его разновидностей. Небольшие изменения в исходной схеме позволяют добиться плавного регулирования температуры:

переменный резистор (33 кОм) смещен в сторону большей температуры для получения плавной регулировки;
функции стабилизатора 7805 может взять на себя тот же отечественного производства КР142ЕН5А;
переключатель заменен на кнопку КМ1-1;
можно стабилизировать 12В заменой стабилитрона и транзистора на КР142ЕН8Б.
можно подключить цветной индикатор, который будет сигнализировать о дежурном режиме для последующего включения;
Светодиодный индикатор питания платы KL102 смонтирован на корпусе.

Сам датчик температуры монтируется в нижней части накопительного водонагревателя через герметичную трубку. Его длина зависит от мощности водонагревателя и составляет половину длины бака. В эту трубку помещается капиллярный датчик термостата.

Секвенирование

Неисправный датчик можно заменить следующим образом:

подготовить проволоку ПУНЛ 2х1,5 длиной 50-60 сантиметров;
снять изоляцию с провода на длине 40 сантиметров и обмотать одну жилу ФУМ-лентой;
возьмите терморезистор и припаяйте его к жилам провода;
вся конструкция обтянута ФУМК по всей длине;
один край обработан цапон-лаком, с другого установлены хомуты.

Полученное устройство помещают в трубку и фиксируют простой изолентой. Это делается для быстрого снятия термостата в случае необходимости.

Подготовленная электронная схема подключается к датчику температуры экранированным проводом, что способствует снижению помех. Они замыкают контакты, которыми был подключен предыдущий датчик, иначе цепь останется разомкнутой.

Конструкция готова к работе, хотя выглядит не очень красиво. Принцип «минимального вмешательства» позволяет вернуть все в исходное положение.

Видео: Ремонт термостата на водонагревателе

Термостат для водонагревателя — одна из составляющих системы защиты котла (вторая — предохранительный клапан). Он нужен для удобной работы — благодаря ему вы всегда сможете узнать, сколько запасов на данный момент находится в контейнере.

Термостат также контролирует процесс нагрева и предотвращает перегрев. Если он вышел из строя, его необходимо заменить. Можно сказать, что это элемент, который останавливает действие ТЭНа (ТЭН) при выходе температуры в заданные пределы. В случае поломки температура начнет повышаться и в ней образуется огромное давление. Через некоторое время это может привести к взрыву.

Таким образом, правильная эксплуатация в целом, а также отдельных частей сэкономит вам деньги и обеспечит безопасность использования. Именно с этой целью в данной статье будут раскрыты принцип работы, виды, технические проблемы, методы диагностики и советы по эффективной эксплуатации.

Принцип работы

Внешне они могут быть самыми разными, но в основном их принцип работы почти не меняется. Основной частью является теплопроводящий стержень. Он расширяется при нагревании, приводит в движение систему контактов, которые в свою очередь отключают нагревательный элемент от сети. По мере остывания стержня его длина постепенно уменьшается. Затем термостат передает сигнал ТЭНу, который вскоре снова введет ТЭН в работу. Температура, которую должен поддерживать регулятор, устанавливается самим пользователем в соответствии со своими потребностями.

Вкратце это можно описать так:

Установка нужного уровня температуры с помощью рычага, кнопки или переключателя
Измерение температуры и включение нагревательного элемента при необходимости
При достижении нужного значения деления , нагревательный элемент
после остывания выключается, снова начинает работать термостат и снова начинается нагрев

На сегодняшний день существуют устройства, которые имеют дополнительную функцию — отключение подачи электроэнергии на нагревательный элемент в случае поломки. Это повышает безопасность использования и предотвращает риск поражения электрическим током.

Основные типы

Нагревательные элементы разной мощности. Чем он мощнее, тем интенсивнее нагревается жидкость внутри. Тем более, что термостат – это всего лишь та деталь, которая является основой. Если правильно подобрать все технические характеристики и добросовестно соблюдать все правила его эксплуатации, водонагреватель прослужит долго без внеплановой чистки. Итак, какие они.

Стержень

Состоит из стальной трубки небольшого диаметра (примерно до 10 мм) и длины (примерно от 25 до 45 см), которая зависит от объема и мощности нагревателя. Этот термостат помещается в трубку нагревательного элемента и работает по элементарным законам физики. Когда трубка нагревается, она линейно расширяется, что позволяет нажимать переключатель. Однако главный их недостаток – неточность и дороговизна использования. Когда из бака выходит горячая вода, поступающая холодная вода очень быстро охлаждает термостат. По этой причине котел за время нагревается больше, чем ему на самом деле нужно, а это увеличивает затраты на электроэнергию и сокращает срок службы его деталей.

Стержневой аппарат

Капиллярный

Этот тип считается более прогрессивным. Он состоит из полиэфирного корпуса, стойкого к окислению в течение достаточно длительного периода. Имеет встроенное коммутационное устройство (терморегулятор). Его работа основана на принципе объема расширительной жидкости в капиллярной трубке (тот же физический закон, что и в предыдущем). Расширяющаяся жидкость внутри цилиндра, отличающаяся плотностью, при нагревании меняет свою плотность, после чего воздействует на установленную мембрану и отключает подачу питания. По сравнению со стержневыми, такие приборы более точны в своих показаниях и, как следствие, более экономичны.

Электронный

Электронный — самый современный тип, а значит самый точный и безопасный.

В свою очередь, они бывают двух типов: термостат безопасности и термостат управления. Если он пуст в момент подачи напряжения на ТЭН, то сработает защита, которая отключит питание.

Прочие виды

Электронные и электромеханические. Первый работает благодаря специальным электронным датчикам. Во-вторых, благодаря биметаллическим элементам.
Простой (нужные градусы задаются вручную) и программируемый (с большей точностью).
Накладные (чаще всего используются с электронным управлением) и врезные (больше предназначены для механического управления).
Предназначен для котлов косвенного (непрямого) нагрева. Они значительно сэкономят вам деньги, так как нагревают воду, при этом расходуя только мощность на ТЭН. Но жидкость, которая циркулирует в системе отопления, не может нагреваться выше той отметки, которая была установлена изначально.

Наиболее частые поломки

Как обнаружить и устранить:

Слишком горячая вода (это может произойти из-за выхода из строя конструкции, выполняющей регулирующую функцию)
Неисправность медной капиллярной трубки. Сама по себе эта деталь очень чувствительна ко всякого рода механическим повреждениям. К сожалению, починить его нельзя, можно только установить новый.
Недостаточное сцепление между нагревательным элементом и электрическими разъемами.
Термостат очень часто включается и выключается (причина — чрезмерное образование накипи, превышающее допустимую норму).
Вода нагревается недостаточно, хотя мощность ТЭНа очень высокая (это происходит при неправильной регулировке) установить инструмент, который обеспечит бесперебойное питание или стабилизатор напряжения)

Диагностика поломки и подбор нового устройства

Своевременно обнаружить поломку достаточно просто, чтобы избежать лишних трат и сохранить свое здоровье. Что видно даже невооруженным глазом, так это то, что вода перестала нагреваться. Для проверки работоспособности и исправности снимите его с самого теплообменника, а затем поставьте на измерение сопротивления (Ом). Для этого используется специальный тестер. Если тестер не показывает никакой реакции (на экране устройства при проверке не было никаких изменений), то можно сделать вывод, что устройство неисправно и нуждается в замене на новое. Термостаты ремонту не подлежат.

Обращаю ваше внимание на то, что любые самостоятельные действия с целью проверки или ремонта без соответствующих знаний, навыков и соблюдения правил техники безопасности могут привести к травмам. Лучше обратиться за помощью к специалисту.

Лучше всего выбрать новый той же фирмы. Таким образом, все их параметры будут совпадать и функционировать бесперебойно. Форма и принцип должны быть аналогичны предыдущему. Он определяется температурами, которые необходимо регулировать, качеством материалов, из которых изготовлен прибор, маркой, производителем и т. д.

На первый взгляд может показаться, что нагревательный элемент играет ключевую роль. Кто-то считает, что самое главное – это объем устройства. Но специалисты говорят, что не стоит забывать о качестве и правилах обслуживания. Установите соответствующие градусы нагрева, мощность нагревательного элемента, проводите регулярные проверки, а также будьте внимательны к основным «симптомам». Таким образом, вы защитите полноценное функционирование, сделав его более безопасным для вас и вашей семьи. Кроме того, продлевается срок службы бытовой техники и экономятся финансы.

Как сделать своими руками сушилку для фруктов, овощей, грибов, мяса и рыбы

Дегидратор — это устройство, представляющее собой сушилку для продуктов (зелень, рыба, мясо, грибы, орехи, овощи и фрукты). Также с помощью этого устройства можно приготовить более полезную (сушеную, без какой-либо другой обработки) пищу, например, различные десерты, ростки пророщенных зерен, печенье, чипсы и прочее. Любители рукоделия создают с помощью аппарата букеты из сухих цветов, предметы из папье-маше, гербарии и другие декоративные поделки. Обезвоживание продуктов в аппарате происходит за счет действия теплого воздуха, инфракрасного излучения или солнечного света.

Магазинное оборудование довольно дорогое. Они позволяют поддерживать постоянную заданную температуру внутри сушильной камеры. Изготовление дегидратора своими руками – это возможность для каждого сэкономить на устройстве и получить устройство, позволяющее быстро высушить продукты в необходимом количестве.

Содержимое

1 Самодельная сушилка из старого холодильника
- 1.1 Алгоритм изготовления
- 1.2 Нюансы создания конструкции
- 1.3 Дегидратор из самодельного шкафа
2 Простая солнечная сушилка для фруктов и овощей
3 Солнечная сушилка с коллектором и вентилятором-термостатом
2
5 Инфракрасная сушилка сборная
6 Дегидратор для мяса и рыбы своими руками

Самодельная сушилка из старого холодильника

Самодельную сушилку можно сделать из старого холодильника. Это сделает хороший дегидратор для фруктов и овощей.

Алгоритм изготовления

Процесс изготовления сушильного блока из холодильника выглядит следующим образом.

Аккуратно демонтируйте компрессор, радиатор и морозильную камеру, чтобы не повредить трубки и избежать утечки рабочего вещества (хладагента).
Снять внутреннюю обшивку и изоляцию, оставив уплотнительную резинку на двери.
В месте установки компрессора установить вентилятор.
Сверху (на крыше) холодильника делают отверстие под трубу (достаточно двухметрового куска диаметром 100 мм) или алюминиевую гофру длиной 3 м, которую фиксируют клеем.
Крюк прикреплен к двери для надежной фиксации.
Прикрепите к боковым стенкам ящика от холодильника деревянные рейки с помощью шурупов или болтов примерно через 10–20 см, чтобы поставить на них полки.
Если остались дыры, то их заделывают.
Для ускорения процесса сушки на трубу или гофру надевают колпак.

Окончательная конструкция показана на фото ниже.

Нюансы создания конструкции

Внутренняя обшивка и утеплитель удаляются, так как пластик и пенопласт при нагревании разлагаются с выделением вредных веществ.

Демонтировать утеплитель следует в перчатках и респираторе для защиты от стекловаты (если она служила утеплителем).

Поскольку оставшийся жестяной корпус не отличается особой жесткостью, может потребоваться его усиление за счет установки распорок или внутреннего оцинкованного кожуха.

Для выдувания изделий допускается использовать обычные Вытяжной вентилятор 18 Вт, диаметр 125 мм, устанавливается только для нагнетания воздуха внутрь. Установка тепловентилятора значительно ускорит весь процесс, увеличив производительность установки. Вместо него можно прикрепить один или два к задней стенке. электронагреватели суммарной мощностью до двух кВт — тогда устройство будет работать как электросушилка. При этом в верхней части коробки следует установить второй вытяжной вентилятор.

Созданный агрегат можно использовать круглый год. Но если установлен обычный вентилятор, то покраска корпуса в черный цвет и установка устройства на солнце в теплое время года повышает температуру внутри, что ускоряет весь процесс сушки продуктов.

Чтобы созданная сушилка работала эффективно, необходимо обеспечить хорошую вентиляцию уложенного на листы изделия. Это достигается за счет оставления зазора в 2 см между коробом и дверью с одной стороны и задней стенкой ящика с другой.

При использовании холодильника с обычными вентиляторами без установки ТЭНов достаточно снять только компрессор с морозилкой и радиатор. Таким образом, слоты для установки на них полок остаются, но при необходимости нужно добавить больше. В качестве полок могут применяться:

решетки, предназначенные для гриля, но с отрезанными ручками;
металлических листов с просверленными в них отверстиями;
сеток с разным размером ячеек;
старых сетчатых полок из холодильника;
из проволочных или деревянных реек решетчатой конструкции.

Разнообразные варианты создания полок для овощей и других продуктов несложно придумать самостоятельно и изготовить из подручных материалов.

Если компрессор в рабочем состоянии и система циркуляции охлаждающей жидкости не повреждена, то эти детали могут пригодиться для создания морозильной камеры своими руками.

Создание сушилки из холодильника занимает несколько часов, при наличии необходимых деталей и инструментов. Конструкцию можно улучшать различными способами, оснащая, например, датчиками температуры и простейшей системой автоматики, или экспериментируя с расположением вентиляторов. Для защиты от проникновения насекомых в сушильный аппарат вентиляционные отверстия должны быть закрыты. москитная сетка или марля укладываются в 2 или 3 слоя.

Дегидратор из самодельного шкафа

Дегидратор можно сделать из самодельного шкафа аналогично предыдущему. Только вместо холодильника стоит шкаф из фанеры. Для этого вам понадобятся следующие материалы:

фанера или ДСП, ДВП;
деревянных реек;
металлические уголки и шурупы;
;
электронагреватель;
2 вентилятора;

Вместо отдельного нагревательного элемента лучше использовать тепловентилятор. Другой вентилятор будет нормальным, пока работает над капотом.

Конструкция шкафа должна обеспечивать беспрепятственную циркуляцию воздуха . Собирается в такой последовательности.

Сделайте каркас из брусков нужного размера.
Ящик обшивается с боков, сверху, снизу и сзади фанерой, ДВП или ДСП.
Навеска входной двери из подобных материалов с множеством отверстий, примерно как показано на фото ниже.
Внутренняя часть шкафа покрыта пленкой.
Установите держатели полок и сами противни.
Устанавливается в нижнюю заднюю часть тепловентилятора, а в верхнюю — обычный вентилятор.

Вентиляторы можно соединить параллельно и включить выключателем. Также конструкция может быть дополнительно оснащена подсветкой, показывающей работу установки. Тепловентилятор оборудован встроенный термостат . Он автоматически включит нагрев нагревательного элемента. При необходимости можно отключить одну спираль, чтобы уменьшить мощность установки.

Простая солнечная сушилка для фруктов и овощей

Солнечная сушилка может быть выполнена различными способами. При этом без электричества стоит : овощи или фрукты сушатся за счет энергии солнечных лучей. Дачникам подойдет самая простая конструкция, которую можно сделать при помощи молотка, пилы, степлера и ножниц. Создание установки выполняется в следующей последовательности.

Соберите каркас нужного размера, исходя из необходимого объема заготовки, например, из деревянных брусков 50 на 50 мм.
Обшить его с боков и сзади фанерой или досками.
Задняя стенка обшита изнутри металлическим листом.
Покрасьте внутреннюю часть в черный цвет, чтобы воздух становился горячее.
Под углом, обеспечивающим наилучшее попадание солнечных лучей, установите полки из сетки, проволоки, фанеры, жести, пластмассы и других материалов.
В верхней и нижней частях конструкции делают вентиляционные отверстия, размер которых должен соответствовать габаритам установки.
Накройте их марлей или москитной сеткой, чтобы предотвратить попадание насекомых в сушильный шкаф.
Передняя часть ящика выполнена в виде рамы, закрепленной на навесах.
Закрывается стеклом, прозрачным пластиком, поликарбонатом или полиэтиленовой пленкой (фиксируется степлером).
Сделать подставку для ящика из прутков или металлических труб.

Также созданную структуру можно просто на что-то опереть. Возможный внешний вид представлен на фото ниже.

В таком шкафу за счет нагревания металлического листа достигается температура 40-50 градусов . Вентиляция обеспечивает удаление влаги, выделяющейся из плодов.

Солнечный осушитель с коллектором

Более сложный вариант солнечного осушителя (представлен на фото ниже) состоит из двух секций:

зона нагрева воздуха, состоящая из коллектора;
зон сушки, в которых находится продукция.

Фасадные части обеих зон покрыты прозрачным материалом, например, стеклом, поликарбонатом.

Коллектор представляет собой ящик, дно которого покрыто тонким листом металла, окрашенным в черный цвет. Под него укладывают теплоизолятор (минеральную вату или опилки), чтобы минимизировать теплопотери. Через вентиляционные отверстия воздух проникает в зону обогрева. Затем он поднимается по полкам с едой и выходит на улицу.

Установив в качестве абсорбента черные трубки, например, окрашенную алюминиевую гофру, можно увеличить температуру нагрева воздуха коллектором.

Чтобы устройство работало эффективно, его всегда нужно держать направленным на солнце. . Если установить коллекторы с трех сторон, то отпадает необходимость в ротации, такой сушильный агрегат будет работать целый день. Все щели замазаны герметиком.

Солнечная сушилка с вентилятором и термостатом

Для создания рабочей автоматизированной модели длиной 1 м, высотой 0,6 м и шириной 0,53 м потребуются следующие материалы:

стекло;
деревянных брусков и реек;
;
уголки металлические;
;
вентилятор диаметром 120 мм напряжением 12 В;
москитная сетка;
(например, W1209), состоящий из терморегулятора и терморегулятора;
на микросхеме КР142ЕН8Б;
солнечный элемент, выдающий напряжение 12 В;
металлическая сетка для поддонов.

Рекомендуется использовать регуляторы температуры, оснащенные двумя датчиками температуры, для контроля температуры вверху и внизу коробки.

Схема устройства представлена на фото ниже.

Алгоритм построения следующий.

По схеме выше собирают каркас из брусков и фанеры, соединяя отдельные элементы саморезами, металлическими уголками.
Заклеить изготовленный корпус.
Ко дну крепятся колеса (диаметром 40-100 мм), чтобы было удобно поворачивать конструкцию по солнышку.
Заднюю дверцу сделайте из стекла, чтобы можно было раскладывать продукты, а так же наблюдать за процессом сушки.
Установить через 7 см семь полок.
Делаем полки из москитной или стальной сетки и перил.
На коллекторную панель укладывают лист алюминия, покрасив его черной термостойкой краской.
Устанавливается сверху вентилятора.
Соберите электрическую цепь, соединив между собой стабилизатор, солнечную батарею, термостат и вентилятор, как показано на схеме ниже.
Настройте контроллер на желаемую рабочую температуру.

Дверь должна быть уплотнена, чтобы насекомые не проникли.

Стабилизатор необходим для поддержания постоянного напряжения на контактах вентилятора 12 В. Дальнейшее усовершенствование конструкции возможно за счет регулировки скорости вращения вентилятора . Рекомендуется поворачивать устройство так, чтобы коллектор и батарея постоянно освещались солнечным светом.

Инфракрасная сушилка Build

Инфракрасная сушилка подходит для грибов, овощей, орехов и фруктов. Достаточно сделать его самостоятельно. Для этого потребуются следующие материалы:

железная проволока диаметром от 5 до 8 мм;
коробка из картона, например, от пылесоса;
;
металлическая сетка;
патрон под лампочку;
шило;
;
саморезы;
патрон под обычную лампочку с креплениями;
термометр;
инфракрасный свет;
алюминиевая лента или клей.

Установку создают в следующей последовательности.

Внутренняя часть коробки оклеена алюминиевой фольгой с помощью скотча или клея.
Из сетки по размеру ящика делают полки.
На любой стене ближе к низу проделайте отверстие для провода питания и закрепите патрон саморезами.
Вкрутите инфракрасную лампочку.
На любую боковину крепится термометр.
Нарежьте провод на куски, длина которых примерно на 5 мм превышает ширину коробки.
Просверлите отверстия в боковых стенках под штанги для стоек.
Вставьте в них провод и заклейте снаружи торчащими концами изолентой.
Складные стеллажи.

В итоге после всех манипуляций у вас получится установка, аналогичная той, что показана на фото ниже.

Рекомендуемая температура для сушки фруктов и овощей 40-45 градусов. Регулируется включением или выключением света, либо открытием верха.

Крышка может быть боковой частью коробки, либо изготавливается отдельно из того же картона. Если вы хотите автоматизировать конструкцию, вам следует использовать датчик температуры . Под его контролем свет включится автоматически.

Также можно использовать лампу накаливания (ее достаточная мощность 60 Вт) или нагревательную ленту , используемую для создания теплых полов. В последнем случае дома достаточно куска 50 на 100 см мощностью 110 Вт. В основном длина фрагмента выбирается используемой коробкой.

При использовании пленки потребуется дополнительно:

утеплитель, например, битум, используемый при создании теплых полов;
комплект, состоящий из 2-х клипс, двух люверсов и столько же клемм-колец, который предназначен для подключения питания к пленке.

Лента ПВХ

укладывается поверх битумной изоляции. Для подключения пленки нужно припаять провода и контакты.

Эта сушилка позволяет достичь температуры почти 60 градусов . Его можно свернуть и уложить на дно коробки, сделанной ранее таким образом.

Сушилка для мяса и рыбы своими руками

Сушилка для мяса и рыбы легко сделать из пластиковой тары. Для этого вам понадобится:

вентилятор;
пластиковый контейнер с крышкой;
сечением 5 мм или шпильки с резьбовыми шайбами и гайками;
кусок трубы или муфты.

Весь процесс изготовления дегидратора для вяления рыбы, мяса и других продуктов из пластиковой тары показан на видео:

Дегидратор для рыбы, мяса, овощей, фруктов и других продуктов очень легко собирается из подручных материалов: фанеры, ящиков, холодильника. Для обдува подходят различные работающие старые вентиляторы. В каждом случае нужно будет, конечно, продумать способ их исправления, но зато экономические затраты будут снижены. В малогабаритных установках можно использовать вентилятор от компьютера, предварительно подав необходимое напряжение питания.
