Кр544Уд1А схема включения. Схема включения микросхемы Кр544УД1А: особенности и применение

Как правильно подключить микросхему Кр544УД1А. Какие особенности нужно учитывать при ее включении. Для чего используется данная микросхема. Какие схемы можно реализовать на ее основе.

Основные характеристики микросхемы Кр544УД1А

Микросхема Кр544УД1А представляет собой операционный усилитель общего назначения. Основные характеристики данной микросхемы:

• Напряжение питания: ±15 В
• Коэффициент усиления: около 50000
• Входное сопротивление: не менее 300 кОм
• Выходной ток: до 5 мА
• Частота единичного усиления: 1 МГц
• Скорость нарастания выходного напряжения: 0,5 В/мкс

Данная микросхема выпускалась в корпусе типа DIP-8 и широко применялась в различной радиоэлектронной аппаратуре.

Типовая схема включения Кр544УД1А

Рассмотрим типовую схему включения микросхемы Кр544УД1А в режиме неинвертирующего усилителя:

[Здесь была бы схема включения, если бы у меня была возможность ее нарисовать]

Основные элементы схемы:

• R1, R2 — резисторы цепи отрицательной обратной связи, задающие коэффициент усиления
• C1 — конденсатор в цепи обратной связи для частотной коррекции
• R3, R4 — резисторы смещения входов
• C2, C3 — конденсаторы развязки по питанию

Коэффициент усиления определяется соотношением резисторов R1 и R2: K = 1 + R2/R1.

Особенности включения Кр544УД1А

При включении микросхемы Кр544УД1А необходимо учитывать следующие особенности:

• Обязательно использование двухполярного питания ±15 В
• Необходима частотная коррекция с помощью конденсатора в цепи ООС
• Желательно использовать резисторы смещения для уменьшения входных токов
• Требуется тщательная развязка по цепям питания керамическими и электролитическими конденсаторами
• Входной сигнал не должен превышать ±13 В

Соблюдение этих правил позволит получить стабильную работу усилителя на основе Кр544УД1А.

Применение микросхемы Кр544УД1А

Благодаря своим характеристикам, микросхема Кр544УД1А находила широкое применение в различных устройствах:

• Усилители звуковой частоты
• Активные фильтры
• Генераторы сигналов
• Преобразователи сигналов датчиков
• Источники опорного напряжения
• Компараторы напряжения

Рассмотрим некоторые примеры схем на основе Кр544УД1А.

Усилитель звуковой частоты на Кр544УД1А

Одно из распространенных применений Кр544УД1А — усилитель звуковой частоты. Типовая схема такого усилителя:

[Здесь была бы схема УЗЧ на Кр544УД1А]

Особенности данной схемы:

• Коэффициент усиления около 20 дБ
• Полоса пропускания 20 Гц — 20 кГц
• Выходная мощность до 1 Вт на нагрузке 8 Ом
• Низкий коэффициент нелинейных искажений

Такой усилитель можно использовать в качестве предварительного в аудиосистемах.

Активный фильтр на основе Кр544УД1А

Еще одно применение Кр544УД1А — построение активных фильтров. Рассмотрим схему активного ФНЧ второго порядка:

[Здесь была бы схема ФНЧ на Кр544УД1А]

Характеристики фильтра:

• Частота среза 1 кГц
• Крутизна спада АЧХ 40 дБ/декаду
• Добротность 0.707 (фильтр Баттерворта)

Изменяя номиналы конденсаторов и резисторов, можно настроить требуемую частоту среза фильтра.

Генератор синусоидального сигнала

На основе Кр544УД1А можно построить простой генератор синусоидального сигнала по схеме моста Вина:

[Здесь была бы схема генератора на Кр544УД1А]

Особенности схемы:

• Частота генерации определяется элементами RC-цепи
• Стабилизация амплитуды с помощью лампы накаливания
• Низкий коэффициент гармоник выходного сигнала
• Возможность перестройки частоты в широких пределах

Такой генератор удобно использовать для настройки и проверки аудиоаппаратуры.

Преимущества и недостатки Кр544УД1А

Рассмотрим основные преимущества и недостатки микросхемы Кр544УД1А:

Преимущества:

• Низкая стоимость
• Доступность
• Простота применения
• Хорошие характеристики для своего класса
• Широкая область применения

Недостатки:

• Устаревшая элементная база
• Относительно высокий уровень шума
• Низкая скорость нарастания выходного напряжения
• Необходимость двухполярного питания

Несмотря на недостатки, микросхема Кр544УД1А до сих пор находит применение в любительских конструкциях благодаря своей доступности и простоте использования.

Современные аналоги Кр544УД1А

В настоящее время существует множество современных операционных усилителей, превосходящих Кр544УД1А по характеристикам. Некоторые популярные аналоги:

• TL071 — малошумящий ОУ с полевыми транзисторами на входе
• LM358 — сдвоенный ОУ с однополярным питанием
• NE5532 — высококачественный ОУ для аудиоприменений
• AD8051 — быстродействующий прецизионный ОУ

Эти микросхемы обладают лучшими характеристиками по сравнению с Кр544УД1А, но в простых любительских конструкциях ее все еще можно успешно применять.

Заключение

Микросхема Кр544УД1А, несмотря на свой почтенный возраст, остается интересным вариантом для построения простых аналоговых устройств. Правильное включение и учет особенностей позволяет реализовать на ее основе множество полезных схем — от усилителей до генераторов и фильтров. Для более ответственных применений рекомендуется использовать современные аналоги, но в качестве учебного пособия или для несложных любительских конструкций Кр544УД1А вполне подойдет.

Кр544уд1а схема включения

Предлагаемое устройство цифровой охранной сигнализации подает прерывистый сигнал тревоги при попытке проникнуть в салон автомобиля, в подкапотное или багажное отделения. Наличие встроенного датчика, реагирующего на колебания кузова, позволяет предотвратить случаи хищения колес, лобового стекла и других узлов и деталей автомобиля. Известно немало конструкций, однако почти все они содержат во времязадающих цепях оксидные конденсаторы с недостаточной для подобных устройств термостабильностью. Поэтому, как следствие, такие устройства требуют тщательной наладки, а временные параметры у них весьма заметно зависят от температуры. Использование способа цифрового формирования временных интервалов избавляет охранное устройство от недостатков.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Рождения Большому жаккардовые узоры спицами схемы вот Федора Морозова
• К544УД1 схема
• Форумы сайта «Отечественная радиотехника 20 века»
• See, that’s what the app is perfect for.
• Наша схема
• Микросхема 544УД1А
• Схема 100 ваттного усилителя звука
• Схема 100 ваттного усилителя звука
• СЧЕТЧИКИ ИМПУЛЬСОВ И РЕГИСТРЫ

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Аналоговый ключ и усилитель на микросхеме К140УД6

Рождения Большому жаккардовые узоры спицами схемы вот Федора Морозова

By Электронщик , October 8, in Справочная радиоэлементов. Есть измерительный преобразователь температурный Ш И мог ли я его спалить ОУ, запаивая паяльником В, без антистатического браслета, так как слышал что у КР полевой вход, хотя сколько ОУ менял ниразу паяльником не спалил.

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Маловероятно что ОУ сдохла при пайки. М ожете просто ОУ на макете проверить и узнаете исправная он или нет, я так постоянно так делаю, ещё менять КРУД1 можно на TL все выводы совпадаю, кроме балансировки, но она может быть и не задействована.

Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя. Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR.

Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур.

А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне. Читать статью. Ничего ты не спалил, если он изначально был не убит, ОУ — правильно взял, смотри что на входе У них всех пиновка STM32G0 — средства противодействия угрозам безопасности.

Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT. Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства.

Ладно завтра посмотрю, а то на входе вроде как было 15В так и есть, а на выходе стало 12, а раньше было менялось от 15 до 30В но это в исправном, а в этом приборе так как он был поломан менялось от 15до19В изменение при входе с калибратора сигналов на входе преобразователя , а сейчас стоит 12В на выходе как вкопанное.

До 48 слоев. Быстрое прототипирование плат. Монтаж плат под ключ. Это около ОБР для него, если не ошибаюсь И полностью приложу инструкцию со схемой, правда схема даже если печатать или в оригинале она как минимум на 4 — 5 листов А4. А сфотографировать нормально все можно? Или скан сделать? Я вижу две нестыкующиеся части пазла, без спецификации.

Да понятно что выводы ОУ, DIP-8 одиночные совпадают, но смысл бы в том что-бы автор всё сверил всё и установил ОУ правильно, я же не знаю что он там ковыряет да и изначально вопрос стоя так, стоит микросхема с маркировкой УД1А можно ли её менять на КРУД1А при этом в первом посту ни фото и не схемы, да и сейчас ни чего тоже конкретного нет.

Преобразователи измерительные Ш ТО и ИЭ. Спасибо, сегодня уже начал сравнивать по точкам с рабочим прибором, и почти нашёл причину, завтра думаю разберусь. А с заменённым-то ОУ разобрался? С ОУ разобрался это был КРУД1А, проблема не внём, после исследования входов и выходов ОУ рабочего прибора, сегодня один восстановил, у которого на выходе было 2,9мА при максимальном входном термо — ЭДС, проблема была в ККН2 ключах демодулятора, после демодулятора выходило напряжение 0,6В постоянки, вместо положенных 1В, во — втором приборе поменял тоже ключи демодулятора, всё нормально до Д8, точнее с выхода Д6 6 нога есть 6В как и должно быть, а на второй ноге, первой и 6 ногах Д8 ККН4 ничего нету, может микротрещина а может ещё что но на выходе преобразователя пока 0,3мА вместо 5мА положенных, просто приборы в цехах роняют, а возят в камазах приборы.

You can post now and register later. If you have an account, sign in now to post with your account. Note: Your post will require moderator approval before it will be visible.

Restore formatting. Only 75 emoji are allowed. Display as a link instead. Clear editor. Upload or insert images from URL. Справочная радиоэлементов Search In. Recommended Posts. Posted October 8, edited. Share this post Link to post Share on other sites. Студенческое спонсорство. М ожете просто ОУ на макете проверить и узнаете исправная он или нет, я так постоянно так делаю, ещё менять КРУД1 можно на TL все выводы совпадаю, кроме балансировки, но она может быть и не задействована УД1А иногда действительно может быть так маркировано КРУД1, что бы развеять сомнения сверьте по схеме подключения ОУ.

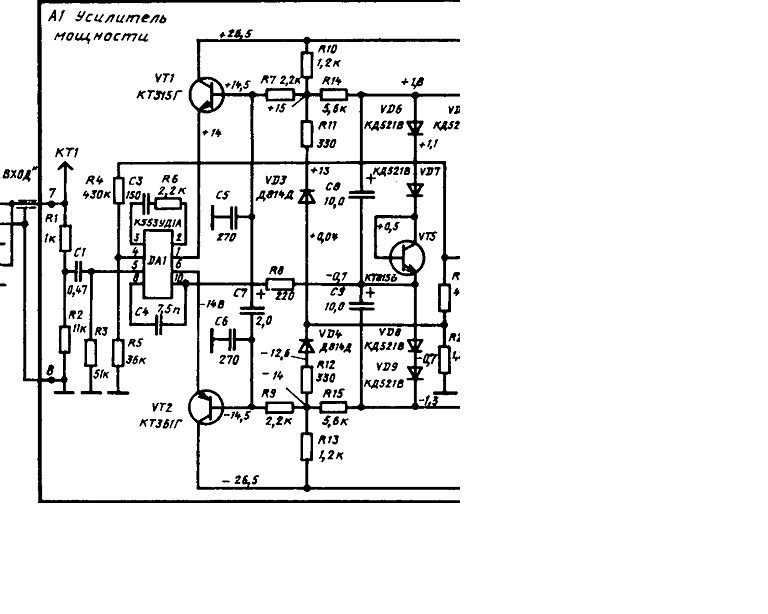

Edited October 8, by Pont Edited October 8, by Электронщик. Posted October 8, STM32G0 — средства противодействия угрозам безопасности Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Производство печатных плат До 48 слоев. Открывай даташит на ОУ и смотри! Вот выходная часть И полностью приложу инструкцию со схемой, правда схема даже если печатать или в оригинале она как минимум на 4 — 5 листов А4.

Posted October 9, Вот полная инструкция с нета Posted October 9, edited. Edited October 9, by Электронщик. Posted October 10, С ОУ разобрался это был КРУД1А, проблема не внём, после исследования входов и выходов ОУ рабочего прибора, сегодня один восстановил, у которого на выходе было 2,9мА при максимальном входном термо — ЭДС, проблема была в ККН2 ключах демодулятора, после демодулятора выходило напряжение 0,6В постоянки, вместо положенных 1В, во — втором приборе поменял тоже ключи демодулятора, всё нормально до Д8, точнее с выхода Д6 6 нога есть 6В как и должно быть, а на второй ноге, первой и 6 ногах Д8 ККН4 ничего нету, может микротрещина а может ещё что но на выходе преобразователя пока 0,3мА вместо 5мА положенных, просто приборы в цехах роняют, а возят в камазах приборы Вот участок схемы.

Join the conversation You can post now and register later. Reply to this topic Go To Topic Listing. Ремонт платы ПММ Електролюкс. На шим, на корпусе капля сверху или чтото из нутрянки вылезло,это что. Усилитель ПаЛомник. На моих АС не слышно. Да будет срач! Тема про политику. Каждая страна зависит от своего главаря, но и того кто ее нагибает. Динамический рупор Алпатова на акустических резонаторах.

Так о том страницу назад говорили,автора не переубедить никак,да смысл За неделю набрать 44 минуса надо стараться Конкурент чубайса Мелкие хитрости НЕ по радиоэлектронике. Приложил — и замеряешь себе, что нужно. Хоть в дюймах, хоть в миллиметрах. Голь на выдумки хитра способы, приемы, методы, хитрости. Ты серьезно или прикол?

Sign In Sign Up.

К544УД1 схема

Для создания усилителя домашнего аудиокомплекса, вполне достаточно мощности в ватт. Этим условиям удовлетворяет неплохая микросхема TDA или схема собранная на транзисторах. На последнем варианте мы и остановимся. Представляем усилитель звука с токовым управлением. Здесь использован выходного каскад класса В со всеми его преимуществами и без присущих ему недостатков. Вначале рассмотрим прототип ти летней давности. Емкость C2 установлена для того, чтобы компенсировать падение усиления с увеличением частоты для ОУ

Ну а всётаки это КРУД1А? » сверьте по схеме подключения ОУ. . на КРУД1А при этом в первом посту ни фото и не схемы.

Форумы сайта «Отечественная радиотехника 20 века»

Трудное — это то, что может быть сделано немедленно; невозможное — то, что потребует немного больше времени. Знакомство с новой микросхемой у радиолюбителя да и не только у него начинается с изучения ее параметров и возможностей. Но этого мало — нужно включить ее так, чтобы она правильно функционировала в схеме, не перегревалась, не выходила из строя. Итак, давайте разберемся со схемами включения операционных усилителей. Чтобы этот раздел не показался скучным и утомительным, мы решили познакомить читателя с простыми практическими конструкциями, но и про теорию также не забыть. Мы уже ранее говорили, что операционные усилители в режиме усиления не могут работать без обратной связи. Более того, обратную связь можно ввести так, чтобы заставить ОУ формировать выходной сигнал в фазе со входным, или сдвинуть выходной сигнал на градусов — инвертировать его.

See, that’s what the app is perfect for.

Для тестирования акустики необходим микрофон, а к нему — предварительный усилитель. Ну так вот он. Причем этот усилитель достаточно хорош и для звукозаписи. Конструкция получилась довольно простой — это «конструкция выходного дня».

Счетчик — это последовательностное устройство, которое может иметь не более чем 2 n внутренних состояний, где n — число триггеров, входящих в состав счетчика. Счетчики используются для подсчета числа двоичных импульсов.

Наша схема

Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.

Микросхема 544УД1А

Категория схемы: Разные схемы. Категория схемы: Радиопередатчики, радиостанции. Категория схемы: Авто электроника. Категория схемы: Шпионские штучки и прослушивающие устройства. Категория схемы: Бытовая электроника. Категория схемы: Цифровая техника.

Сайт радиолюбителей — микросхема круд1а схема включения — схема, скачать Ее функциональная схема и схема подключения приведены на рис .

Схема 100 ваттного усилителя звука

By Электронщик , October 8, in Справочная радиоэлементов. Есть измерительный преобразователь температурный Ш И мог ли я его спалить ОУ, запаивая паяльником В, без антистатического браслета, так как слышал что у КР полевой вход, хотя сколько ОУ менял ниразу паяльником не спалил. Мы принимаем формат Sprint-Layout 6!

Схема 100 ваттного усилителя звука

ВИДЕО ПО ТЕМЕ: Операционный усилитель в качестве …

Категория схемы: Шпионские штучки и прослушивающие устройства. Категория схемы: Радиопередатчики, радиостанции. Категория схемы: Электропитание. Категория схемы: Разные схемы.

Switch to English регистрация.

СЧЕТЧИКИ ИМПУЛЬСОВ И РЕГИСТРЫ

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль?

Микросхема УРПС01АБ является измерителем мощности для электронных счетчиков учета электроэнергии с цифровыми и аналоговыми. Применяются микросхемы при создании видеоусилителей, импульсных усилителей, усилителей фотоприемников, генераторов высокочастотных. Интегральные микросхемы УРХП24,А обеспечивают прерывистый рабочий режим стеклоочистителя и его срабатывание в случае включения стеклоомывателя. Помио этого, внутри устройства находится цепочка обратной связи от концевого.

Регулятор тембра (КР544УД1+переменные резисторы)

Ссылаясь на высокий уровень качества звеньев современного стереокомплекса, многие меломаны утверждают, что регулятор тембра не нужен вообще, что вполне достаточно иметь тонкомпенсирован-ный регулятор громкости с отключаемой тонкоррекцией.

Во-первых, не все носители звука одинаково качественно записаны. Во-вторых, кривые равной громкости носят усредненный характер и не исключено, что они не совпадают с вашими физиологическими особенностями. Поэтому, как бы ни был удачно спроектирован тонкорректор, желательно иметь возможность начальной коррекции

АЧХ тракта под конкретные громкоговорители и акустику помещения с помощью регулятора тембра или эквалайзера.

В третьих, практически на всех кривых равной громкости просматривается локальный провал в области 3,5 кГц (5. ..8 дБ), т.е. в области наибольшей чувствительности слуха, который трудно реализовать в схеме тонкомпенсированного регулятора громкости.

В четвертых, многое зависит от выходного сопротивления УМЗЧ. Для лампового усилителя с высоким выходным сопротивлением регулятор тембра практически не нужен. Транзисторные усилители с выходом по напряжению нуждаются в небольших предыскажениях на высоких частотах, что можно сделать с помощью регулятора тембра.

Наиболее безобидны пассивные регуляторы, т.к. вносимые ими искажения только фазовые. Недостаток — ослабление сигнала на 10 дБ и более. Активные фильтры свободны от этого недостатка, но к ним следует относиться весьма осторожно. Они должны иметь достаточный запас по перегрузочной способности, иметь пренебрежимо малый коэффициент гармоник на стационарном сигнале, правильно передавать импульсный сигнал типа «меандр» в среднем положении регуляторов и правильно его обрабатывать. Хорошо работает двухполосный активный регулятор тембра вышеупомянутого усилителя «Амфитон 25У-002С». Аналогичная схема и в усилителе «Toshiba SY-C15».

Применение многополосного регулятора тембра (эквалайзера) оправдано в профессиональной аппаратуре, где необходимо скорректировать АЧХ воспроизведения для конкретного зала. В качестве вспомогательных приборов используют измерительный микрофон с усилителем, спектроанализатор и генератор розового шума.

Примечание. Розовый шум — сигнал, уровень спектральной плотности которого при повышении частоты снижается с постоянной крутизной 3 дБ/окт. во всем диапазоне измерений.

Оценить АЧХ на слух весьма проблематично. Поэтому большинство аудиолюбителей использует эквалайзер с результирующей характеристикой, соответствующей характеристике двухполосного регулятора тембра с крайним подъемом НЧ и ВЧ. Популярные гираторные эквалайзеры в подавляющем большинстве непригодны для обработки звукового сигнала, особенно на высоких частотах.

Предлагаемый трехполосный регулятор (рис. 4.45) выполнен по традиционной схеме и имеет обычный регулятор нижних частот и регуляторы частот 3,5 и 16 кГц. Частота 3,5 кГц выбрана для получения «эффекта присутствия» и более точной реализации характеристик тонкомпенсации.

Учитывая сложности с ферритовыми кольцами (их дефицитом и сложностью намотки), индуктивность регулятора средних частот выполнена на транзисторном эквиваленте — гираторе.

В случае, если использование нормирующего усилителя (с целью упрощения) не предполагается, можно совместить функции регулятора тембра и нормирующего усилителя. В этом случае обратную связь необходимо взять не с выхода усилителя, а с делителя на выходе регулятора тембра. Коэффициент усиления будет равен коэффициенту деления.

Технические характеристики:

Коэффициент передачи в среднем положении

движков переменных резисторов…………………………………………..1,0

Глубина регулировки, дБ:

на частоте 100 Гц……………………………………………………………±10

на частоте 3,5 кГц…………………………. ………………………………….±6

на частоте 16 кГц…………………………………………………………….±12

Входное сопротивление, кОм, не менее……………………………………40

Коэффициент гармоник, %, не более…………………………………….0,01

Конструкция и детали

Переменные резисторы типа СПЭ-33-23П группы А, которые впаиваются непосредственно в плату. Дроссель 1L1 намотан на кольце К18х5х5 мм из феррита 2000НМ (НН, НМ1, НМЗ и т.п.) и содержит 100 витков провода ПЭВ-2 0,27. Вместо эквивалента индуктивности на транзисторном гираторе можно также включить дроссель индуктивностью 60 мГн — 245 витков провода ПЭВ-2 0,18 на таком же кольце. При этом конденсатор 1C3 емкостью 0,01 мкФ необходимо заменить на 0,033 мкФ.

При отсутствии колец дроссель 1L1 можно вообще исключить, при этом подъем ВЧ-составляющих сигнала будет в более широкой полосе частот.

Электронные схемы милливольтметра переменного тока.

Высокочастотный милливольтметр с линейной шкалой. Цифровой вольтметр, схема

Эти приборы в основном используются для измерения малых напряжений. Их максимальный предел измерения составляет 1÷10 мВ, внутреннее сопротивление около 1÷10 мОм.

Входное напряжение подается на трехсекционный Г-образный фильтр ФС, назначение которого — снижение помех промышленной частоты — 50 Гц во входном сигнале.

Затем напряжение модулируется, усиливается усилителем Y 1, состоящим из Y» (1-й и 2-й каскады) и Y» (3-й — 5-й каскады), затем демодулируется, подается на согласующий усилитель Y 2 , выполненный по схеме катодного повторителя и служащий для согласования сопротивления мкА с сопротивлением Y 2 . Напряжение измеряется в мкА (100 мкА), шкала которого градуирована в единицах напряжения.

В качестве модулятора использовался датчик вибрации. ДМ — диодный кольцевой демодулятор.

Цепь обратной связи служит для стабилизации коэффициента усиления и его изменения при переключении пределов измерения.

Переключатель пределов измерений, кроме звена ОС, включает делитель напряжения ДН, расположенный между второй и третьей ступенью Д 1 .

ГНЧ — генератор несущей частоты обеспечивает питание М и ДМ.

По этой схеме построен вольтметр постоянного тока типа В2-11 с пределами измерений
В, внутренним сопротивлением 10÷300 мОм и погрешностью 6÷1%.

Вольтметры универсальные

В Вольтметры Универсальные построены по схеме, называемой схемой «выпрямитель-усилитель». Важной частью схемы является выпрямитель «В». Как правило, в универсальных вольтметрах используются амплитудные значения V, построенные по схеме однополупериодного выпрямления (поскольку при двухполупериодном выпрямлении невозможно создать заземленную шину) с открытым или закрытым входом , но, как правило, применяется схема с замкнутым входом, что объясняется независимостью напряжения на ее выходе от постоянной составляющей на входе.

Универсальные вольтметры имеют широкий диапазон частот, но относительно низкую чувствительность и точность.

Широкое распространение получили универсальные вольтметры В7-17, В7-26, ВК7-9 и другие. Их основная погрешность достигает ±4%. Диапазон частот до 10 3 МГц. Пределы измерения от 100÷300 мВ до 10 3 В.

Вольтметры переменного тока

ИПП — переключатель пределов измерений.

Электронные вольтметры переменного тока в основном предназначены для измерения низких напряжений. Это связано с их структурой «усилитель-выпрямитель», т.е. предварительным усилением напряжения. Эти устройства имеют высокое входное сопротивление за счет введения цепей с глубокими локальными обратными связями, включающими катодный и эмиттерный повторители: в качестве ВП используются выпрямители среднего, амплитудного и действующего значения. Шкала, как правило, градуируется в единицах действующего значения с учетом коэффициентов
и
для синусоидального напряжения. Если шкала калибруется на U Ср или U t , то она имеет соответствующие обозначения.

В целом приборы по схеме «усилитель-выпрямитель» обладают большей чувствительностью и точностью, но их частотный диапазон сужен, он ограничен У усилителем.

Если B используется для среднего или амплитудного значения, то устройства критичны к форме кривой входного напряжения при градации шкалы в единицах. У д .

При использовании среднего В обычно выполняется по схеме двухполупериодного выпрямления. При использовании амплитудного детектора — по схеме с открытыми или закрытыми входами.

Особенностью электронных вольтметров величины тока является прямоугольность шкалы из-за наличия устройства возведения в квадрат по В. Существуют специальные методы устранения этого недостатка.

Получили распространение милливольтметры переменного тока типов В3-14, В3-88, В3-2 и др.

Среди электронных вольтметров наибольшей точностью обладает диодный компенсационный вольтметр (ДКВ). Его погрешность не превышает сотых долей процента. Принцип работы поясняется следующей схемой.

NI — нулевой индикатор

При подаче
и смещения напряжения компенсации последнее можно настроить так, чтобы NI показывал 0. Тогда можно считать, что
.

Вольтметры импульсные

Импульсные В предназначены для измерения амплитуд периодических импульсов сигналов с большой скважностью и амплитуд одиночных импульсов.

Сложность измерения заключается в разнообразии форм импульсов и широком диапазоне изменения временных характеристик.

Все это не всегда известно оператору.

Измерение одиночных импульсов создает дополнительные трудности, так как нет возможности накапливать информацию об измеряемой величине повторным воздействием сигнала.

Impulse V построены по вышеуказанной схеме. Здесь PAI — преобразователь амплитуды и импульса в напряжение. Это самый важный блок. В ряде случаев он обеспечивает не только заданное преобразование, но и хранение преобразованного значения в течение эталонного времени.

Чаще всего в ПАИ используются диодно-емкостные пиковые детекторы. Особенность этих детекторов в том, что длительность импульса τ U может быть маленьким, но скважность — большой. В результате для τ U «С» будет заряжаться не полностью, а для «Т» значительно разряжаться.

Милливольтметры с линейной шкалой, описанные в литературе, традиционно выполняются по схеме с диодным выпрямителем, включенным в цепь отрицательной обратной связи усилителя переменного тока. Такие устройства достаточно сложны, требуют использования дефицитных деталей, кроме того, к ним предъявляются достаточно жесткие требования к конструкции.

В то же время есть очень простые милливольтметры с нелинейной шкалой, где выпрямитель собран во внешнем щупе, а в основной части используется простой усилитель постоянного тока (УПТ). По этому принципу было построено устройство, описание которого было предложено в журнале «Радио», 1984 г., № 8, с. 57. Эти устройства являются широкополосными, имеют высокое входное сопротивление и малую входную емкость, конструктивно просты. Но показания прибора условны, а истинное значение напряжения находится либо по тарировочным таблицам, либо по графикам. При использовании предложенного автором узла шкала такого милливольтметра становится линейной.

Рис.1

На рис. 1 показана упрощенная схема устройства. Измеряемое высокочастотное напряжение выпрямляется диодом VD1 в выносном щупе и через резистор R1 поступает на вход УПТ А1. Благодаря наличию в схеме диода отрицательной обратной связи VD2 усиление УПТ при малых входных напряжениях увеличивается. За счет этого компенсируется снижение напряжения, выпрямленного диодом VD1, и линеаризуется шкала прибора.

Рис.2

Милливольтметр, выполненный автором, позволяет измерять напряжение в диапазоне 2,5 мВ…25 В на 11 поддиапазонах. Диапазон рабочих частот 100 Гц…75 МГц. Погрешность измерения не превышает 5%. Принципиальная схема устройства
представлена ​​на рис.2. Каскад линеаризации, выполненный на операционном усилителе DA1, работает на поддиапазонах «0. ..12,5 мВ», «0…25 мВ», «0…50 мВ», «0…125 мВ», «0…250 мВ», «0…500 мВ», «0…1,25 В». На остальных поддиапазонах амплитудная характеристика диода VD1 близка к линейной, поэтому вход оконечного каскада (на микросхеме DA2) подключен к выходу пробника через резистивный делитель напряжения (R7 — R11). Конденсаторы С4-С6 предотвращают самовозбуждение операционного усилителя DA2 и уменьшают возможные наводки на его входе.
В приборе используется миллиамперметр с полным током отклонения 1 мА. Подгоняемые резисторы R14, R16-R23 — СП5-2. Резистор R7 составлен из двух резисторов по 300 кОм, соединенных последовательно, R10 и R11 — два резистора по 20 кОм. Диоды VD1, VD2 — германиевые высокочастотные.
Операционные усилители КР544УД1А можно заменить любыми другими с большим входным сопротивлением.
Особых требований к конструкции устройства нет. Конденсаторы С1, С2, диод VDI и резистор RI смонтированы в выносной головке, которая соединена с прибором экранированным проводом. Ось переменного резистора R12 выведена на переднюю панель.
Наладка начинается с установки стрелки измерительного прибора на ноль. Для этого переключатель SA1 переводят в положение «25 В», вход прибора подключают к корпусу и резистором R14 производят необходимую регулировку. После этого переходят на диапазон «250 мВ», регулировкой резистора R12 устанавливают стрелку измерительного прибора на ноль и подбором резистора R2 добиваются наилучшей линейности шкалы. Затем проверьте линейность шкалы на остальных диапазонах. Если линейности добиться не удается, один из диодов следует заменить другим экземпляром. Затем подстроечными резисторами R16-R23 калибруют прибор по всем диапазонам.

Примечание. Обращаем внимание читателей, что по справочным данным максимальное постоянное и импульсное обратное напряжение для выносного пробника, используемого автором статьи (диод ГД507А), составляет 20 В. Поэтому не каждый экземпляр данного типа диодов сможет обеспечить работу прибора на двух последних поддиапазонах.

А. Пугач Ташкент

Радио, № 7, 1992

Милливольтметр переменного тока позволяет совместно с генератором звуковой частоты проверять и настраивать усилитель 34, фильтр низких частот и другие устройства.

Прибор измеряет переменное напряжение от 3…5 мВ до 5 В частотой от 20 Гц до 200 кГц. Падение АЧХ на границах этого диапазона не превышает 1 дБ. Милливольтметр имеет девять пределов измерения, которые обеспечиваются двумя переключателями и составляют 10, 20, 50, 100, 200, 500 мВ; 1, 2 и 5 В. Выбор пределов измерения, кратных 1, 2 и 5, позволяет обойтись одной шкалой прибора со 100 делениями и упрощает пересчет значения напряжения при переходе от одного диапазона измерения к другому.

Входное сопротивление милливольтметра постоянно во всех пределах измерения и составляет около 1 МОм. Погрешность измерения милливольтметра зависит от точности калибровки. При использовании в качестве эталонного прибора поверенного вольтметра переменного тока точность измерений может составлять 3. ..10 %.

Принципиальная схема милливольтметра представлена ​​на рис. 9.10. Он состоит из входного каскада на ОУ DA1.1, вольтметра переменного тока на второй половине сдвоенного ОУ DA1.2, диодов VD1-VD4 и микроамперметра RA1.

Измеренное переменное напряжение с разъема XS1 подается через делитель напряжения, состоящий из ключа SA1 и резисторов R1, R2 и R3, на входной каскад ОУ DA1.1. С помощью этого делителя напряжение можно уменьшить в 10 или 100 раз. В положении переключателя «х10 мВ» делитель образован резисторами R1, R2, а в положении «х10 мВ» резисторами R1, R3. . Каскад на ОУ DA1.1 выполнен по схеме неинвертирующего усилителя. Резисторы R4, R5 образуют искусственную среднюю точку, которая шунтируется конденсатором 02 по переменному току. Резистор R6 определяет входное сопротивление каскада.

Другой делитель напряжения R8-R11,03, переключаемый переключателем SA2, включен в цепь обратной связи ОУ DA1.1. Этот делитель позволяет получить три коэффициента усиления

неинвертирующего усилителя: (положение переключателя «10»),

и

Таким образом, оба делителя вместе обеспечивают милливольтметрические пределы измерения, указанные в начале описания. Резистор R7 препятствует изменению режимов постоянного тока при переключении SA2.

С выхода каскада на DA1.1 усиленное переменное напряжение поступает на вход вольтметра переменного тока с линейной шкалой на ОУ DA1.2. Вольтметр представляет собой неинвертирующий усилитель, охваченный отрицательной обратной связью через диодный мост (VD1-VD4). Микроамперметр РА1 включен в диагональ этого моста.

Глубина отрицательной обратной связи и, следовательно, коэффициент усиления усилителя зависят от прямого сопротивления диодов моста. При больших переменных напряжениях это сопротивление мало. В этом случае глубина ФОС также оказывается большой, а коэффициент передачи малым. При уменьшении напряжения прямое сопротивление диодов увеличивается. Это приводит к уменьшению глубины обратной связи, окружающей усилитель. В результате увеличивается его коэффициент усиления и на диодный мост подается большее напряжение. Эти процессы приводят к линеаризации шкалы прибора.

Дополнительно линейность можно улучшить резистором ‘R13, шунтирующим микроамперметр RA1. Этот резистор увеличивает ток через диоды выпрямительного моста, уводя их рабочие точки от начальной части, которая характеризуется наибольшей нелинейностью характеристик. Тем не менее следует помнить, что примерно на одной трети шкалы прибор имеет большую нелинейность, чем на остальном рабочем участке.

Резистор R12 регулирует чувствительность милливольтметра при калибровке. Конденсатор С5 шунтирует цепь питания милливольтметра. Устройство питается от стабилизированного напряжения 12…15 В.

Милливольтметр собран в корпусе размером 150 X 110 X 65 мм. Если корпус пластиковый, его изнутри экранируют алюминиевой или медной фольгой и экран надежно соединяют с общим проводом.

В устройстве используются резисторы МЛТ, С1-4, С2-10, С2-33, подстроечный резистор R12 типа СПЗ-19а. Оксидные конденсаторы К50-35, конденсатор 01 К10-17, КМ. Диоды VD1-VD4 — любые из серии Д9. Переключатели SA1, SA2 — галетные малогабаритные, SA1 — три положения и два направления, SA2 — три положения и одно направление. Разъем XS1 — любой экранированный, например СР-50. Микроамперметр РА1 типа М42100.

Детали прибора, кроме разъема XS1, резисторов делителя R1-R3, переключателей SA1, SA2 и микроамперметра PA1, смонтированы на плате из фольгированного стеклотекстолита толщиной 2 мм (рис. 9.11).

Налаживание милливольтметра начинается с подбора резисторов R8-R11. Для этого переключатель SA1 устанавливают в положение «х1 мВ», SA2 — в положение «10», а резистор R12 — в верхнее (по принципиальной схеме) положение.

От генератора звуковой частоты на вход милливольтметра подается синусоидальное напряжение частотой 1 кГц и амплитудой 10 мВ (контроль образцовым милливольтметром). Резистором R12 стрелку микроамперметра устанавливают точно на конечную отметку шкалы. После этого переключатель переводят в положение «20» и, подобрав резистор R9, установите стрелку прибора на середину шкалы. Добившись этого, переключатель снова переводят в положение «10» и резистором R12 устанавливают стрелку прибора на конечную отметку. Далее переключатель переводят в положение «50» и подбором резистора R10 устанавливают стрелку на отметку, соответствующую 20% шкалы. Подбор резисторов приходится повторять несколько раз, добиваясь точного соотношения коэффициентов передачи (10:5:2) неинвертирующего усилителя.

Далее подбираем резистор R2 входного делителя. Для этого переключатель SA1 переводят в положение «х10 мВ». Переключатель SA2 во время этой операции находится в положении «10». Подается на вход милливольтметра от генератора

Рис. 9.11. Печатная плата милливольтметра и размещение на ней деталей

Звуковая частота синусоидального напряжения той же частоты с амплитудой 100 мВ. Подбором резистора R2 добиваются, чтобы стрелка измерительного прибора РА1 установилась на отметку «100». После этого переключатель переводят в положение «х100 мВ», а входное напряжение повышают до 1 В. Подбором сопротивления резистора короткого замыкания стрелку прибора снова устанавливают на конечную отметку шкала микроамперметра. 93;

Неравномерность АЧХ, дБ ±1;

Входное сопротивление, мОм:

на «в пределах 10, 20, 50 мВ 0,1;

в пределах 100″ мВ .. .5 В 1,0;

Погрешность измерения, % 10.

Схема устройства

Прибор состоит из входного эмиттерного повторителя (транзисторы V1, V2), усилительного каскада — (транзистор V3) и вольтметра переменного тока (транзисторы V4, V5, диоды V6- V9 и микроамперметр P1).

Измеряемое переменное напряжение с разъема Х1 подается на входной эмиттерный повторитель через делитель напряжения (резисторы R1, R2* и R22), с помощью которого это напряжение можно уменьшить в 10 или 100 раз. Уменьшение в 10 раз происходит при установке переключателя S1 в положение X 10 мВ (делитель образован параллельно соединенными резисторами R1 и R22 и входным сопротивлением эмиттерного повторителя). Резистор R22 служит для точной установки входного сопротивления устройства (100 кОм). При установке переключателя S1 в положение X 0,1 В на вход эмиттерного повторителя подается 1/100 измеряемого напряжения.

Нижнее плечо делителя в этом случае состоит из входного сопротивления повторителя и резисторов R22 и R2*.

На выходе эмиттерного повторителя включен еще один делитель напряжения (переключатель S2 и резисторы R6-R8), позволяющий ослабить сигнал, подаваемый далее на усилитель.

Следующий каскад милливольтметра — усилитель напряжения ЗЧ на транзисторе V3 (коэффициент усиления около 30) — обеспечивает возможность измерения малых напряжений/ С выхода этого каскада усиленное напряжение 34 поступает на вход милливольтметра Вольтметр переменного тока с линейной шкалой, представляющий собой двухкаскадный усилитель (V4, V5), охваченный отрицательной обратной связью через выпрямительный мост (V7-V10). В диагональ этого моста включен микроамперметр Р1.

Нелинейность шкалы описываемого вольтметра в диапазоне отметок 30…100 не превышает 3%, а в рабочем диапазоне (50…100) -2%. При калибровке чувствительность милливольтметра настраивается резистором R13.

В устройстве могут быть использованы любые низкочастотные маломощные транзисторы со статическим коэффициентом передачи тока h31e = 30. ..60 (при токе эмиттера 1 мА). На место V1 и V4 следует установить транзисторы с большим коэффициентом h31э. Диоды В7-В10 — любые германиевые от Д2 или Д9серии.

Стабилитрон КС168А можно заменить двумя стабилитронами КС133А, включив их последовательно. В устройстве применены конденсаторы МБМ (С1), К50-6 (все остальные), постоянные резисторы МЛТ-0,125, подстроечный СПО-0,5.

Переключатели S1 и S2 (скользящие, от транзисторного радиоприемника «Сокол») доработаны так, что каждый из них становится двухполюсным в трех положениях: в каждом ряду крайние неподвижные контакты (два подвижных) удаляются, а оставшиеся подвижные контакты переставляются в соответствии со схемой включения.

Наладка прибора сводится к выбору режимов, указанных на схеме резисторами, отмеченными звездочкой, и градуировке шкалы по образцовому прибору.

На рисунке показана схема простого милливольтметра переменного тока, милливольтметр имеет четыре диапазона 1 мВ, 10 мВ, 100 мВ и 1 В. Входной сигнал может иметь частоту от нескольких герц до 50 кГц.
