ПРИМЕНЕНИЕ АЦП КР572ПВ5

Каталог принципиальных схем — Применение микросхем ПРИМЕНЕНИЕ АЦП КР572ПВ5 С. БИРЮКОВ, г. Москва

Назначение АЦП КР572ПВ5 — преобразование напряжения аналогового сигнала в цифровую форму для последующего отображения уровня сигнала цифровым индикатором. Прибор рассчитан на совместную работу с жидкокристаллическим четырехразрядным цифровым индикатором. Микросхему КР572ПВ5 изготовляют по технологии КМОП.

Преобразователь (рис. 1) состоит из аналоговой и цифровой частей. Аналоговая содержит электронные выключатели S1-S11, буферный ОУ DA1, работающий в режиме повторителя, интегратор на ОУ DA2, а также компаратор DA3. В цифровую часть входят генератор G1, логическое устройство DD1, счетчик импульсов DD2, регистр памяти с выходным дешифратором DD3.

рис. 1

В преобразователе использован принцип двойного интегрирования, в соответствии с которым вначале разряженный интегрирующий конденсатор Синт заряжают определенное время током, пропорциональным измеряемому напряжению, а затем разряжают определенным током до нуля.

Время, в течение которого происходит разрядка конденсатора, будет пропорционально измеряемому напряжению. Это время измеряют с помощью счетчика импульсов; с его выхода сигналы подают на индикатор.

На вход преобразователя (выв. 30 и 31) подают измеряемое напряжение Uвх. а на выв. 36 и 35 — образцовое Uобр. Цикл измерения (рис. 2) состоит из трех этапов — интегрирования сигнала, т. е. зарядки интегрирующего конденсатора (ЗИК), разрядки интегрирующего конденсатора (РИК) и автоматической коррекции нуля (АКН). Каждому этапу соответствует определенная коммутация элементов преобразователя, выполняемая выключателями S1-S11 на транзисторах структуры МОП. На схеме рис. 1 надписи у выключателей обозначают этап, в течение которого «контакты» замкнуты. Длительность этапа, точно задаваемая счетчиком D02, пропорциональна периоду тактовой частоты fт.

рис. 2

В течение этапа ЗИК, длящегося 4000 периодов тактовой частоты, входной сигнал через выключатели S1, S2 и буферный усилитель DA1 поступает на вход интегратора DA2. Это вызывает на конденсаторе Синт накопление заряда, пропорционального и соответствующего по знаку приложенному входному напряжению. Напряжение на выходе интегратора ОА2 изменяется с постоянной скоростью, пропорциональной входному сигналу.

Предположим, что к началу этапа ЗИК заряд на конденсаторах Синт и Сакн и напряжение смещения нуля ОУ DA1- DA3 равны нулю (Сакн — запоминающий конденсатор узла автоматической коррекции «нуля»). Так как входной ток интегратора DA2 мал, изменения напряжения на конденсаторе Сакн не происходит, и он фактически не оказывает влияния на процесс интегрирования. Конденсатор Собр остается с предыдущего цикла заряженным от источника образцового напряжения до Uобр. В конце этапа ЗИК компаратор DA3 определяет знак входного напряжения по знаку напряжения на выходе интегратора DA2. Чувствительность компаратора DA3 такова, что он правильно определяет полярность входного сигнала, даже если сигнал существенно меньше единицы отсчета.

При работе преобразователя на этапе РИК входной сигнал на интегратор DA2 не поступает. К его входу выключатели S7, S8 или S6, S9 присоединяют заряженный до образцового напряжения конденсатор Собр, причем в такой полярности (этим и обусловлен выбор той или иной пары выключателей), при которой происходит разрядка конденсатора Синт.

Разрядка длится до тех пор, пока конденсатор Синт не разрядится полностью, т. е. напряжение на выходе ОУ DA2 не станет равным нулю. В этот момент подключенный параллельно конденсатору Синт компаратор DA3 срабатывает и завершает этап РИК. Заряд конденсаторов Собр и Сакн практически не изменяется. Время разрядки конденсатора Синт, выраженное числом периодов тактовых импульсов, и есть результат измерения, записанный в счетчике DD2. Состояние счетчика переписывается в регистр DD3, а затем после дешифрации в семиэлементный код сигналы поступают на индикатор.

При знаке напряжения Uвх, противоположном указанному на рис. 1, элемент g1 индикатора HG1 индицирует знак «минус». При перегрузке на табло остается лишь цифра 1 в старшем разряде и знак «минус» (для отрицательного напряжения).

Этап АКН начинается с прекращения работы счетчика DD2, когда логическое устройство DD1 «замыкает контакты» выключателей S3, S4 и S11. Образовавшаяся при этом следящая система обеспечивает зарядку конденсаторов Синт и Сакн до напряжения, компенсирующего смещение «нуля» операционных усилителей DA1-DA3. Оно остается неизменным в течение двух последующих этапов ЗИК и РИК. В результате приведенная ко входу погрешность из-за смещения «нуля» и его температурного дрейфа не превышает 10 мкВ.

Работой всех узлов преобразователя управляет встроенный тактовый генератор. Частота следования его импульсов определяется внешними элемента Rг и Сг. Для подавления сетевых помех с значениями частоты, кратными 50 Гц, тактовую частоту следует выбирать такой, чтобы во время интегрирования, равное 4000 периодов тактового генератора Тт, укладывалось целое число Nс периодов сетевого напряжения (длительность сетевого периода равна 20 мс).

Таким образом, 4000Тт = 20 Nc мс, где Nc = 1, 2, 3 и т. д. Отсюда, 1т = 1/Тт = = 200/Nс кГц, т. е. 200, 100, 67, 50, 40 кГц; меньшие значения обычно не используют. Номиналы частотозадающих цепей тактового генератора рассчитывают по формуле Сг = 0,45/fт*Rг. Для повышения стабильности частоты между выводами 39 и 40 может быть включен кварцевый резонатор (при этом элементы Rг и Сг не нужны). При работе преобразователя от внешнего генератора тактовые импульсы подают на выв. 40; выв. 38 и 39 при этом оставляют свободными.

Пределы входного напряжения устройства зависят от образцового напряжения Uобр и определяются соотношением Uвх.max=±1,999 Uобр. Текущие показания индикатора должны выражаться числом, равным 1000 Uвх/Uобр, однако на практике они ниже на 0,1…0,2%. Период измерений при тактовой частоте 50 кГц равен 320 мс. Иначе говоря, прибор производит 3 измерения в секунду.

Типовая схема включения преобразователя, его соединения с жидкокристаллическим индикатором и четырьмя элементами ИСКЛЮЧАЮЩЕЕ ИЛИ, необходимыми для управления десятичными запятыми индикатора, показана на рис.

3. Преобразователь рассчитан на однополярное питание стабильным напряжением в пределах от 7 до 10 В. Плюсовой провод источника питания подключают к выв. 1, а минусовой — к выв. 26. При напряжении питания 9 В ± 1 % и температуре окружающей среды 25+5°С максимальный потребляемый ток не превышает 1,8 мА, при этом погрешность преобразования — не более единицы младшего разряда. Входное сопротивление определяется лишь утечками и существенно превышает 100 МОм.

Преобразователь оснащен двумя встроенными источниками питания, один напряжением 2,9±0,5 В, а второй — около 5 В. Плюс первого соединен с выв. 1, а минус — с выв. 32 (этот вывод принято считать общим проводом аналоговой части преобразователя). У второго источника плюс на том же выв. 1, а минус — на выв.37.

Первый (трехвольтный) источник служит для формирования образцового напряжения с помощью резистивного делителя. Изменение выходного напряжения этого источника при колебаниях напряжения питания микросхемы в пределах 7,5. .. 10 В не превышает 0,05%; температурный коэффициент напряжения положителен и не превосходит 0,01% /°С. Эти параметры преобразователя обеспечивают весьма высокую точность мульти-метра, построенного на его основе, при работе в лабораторных условиях (при колебаниях температуры воздуха в пределах 15…25°С) и вполне приемлемую для многих измерений в более широком температурном интервале.

В то же время выходное сопротивление источника довольно велико — при токе нагрузки 1 мА напряжение на его выходе падает примерно на 5%, при 3 мА — на 12%. Поэтому указанная стабильность напряжения реализуема лишь при постоянной нагрузке. Если же нагрузку подключить к выв. 26 и 32, нагрузочный ток не может превышать 10 мкА. Это свойство источника позволяет организовать двуполярное питание преобразователя [1], при котором общий провод двух плеч блока питания надо будет подключить к выв. 32, провод минусового плеча — к выв. 26, плюсового — к выв. 1; пределы напряжения питания — 2х(3,5.

..5) В.

Второй (пятивольтный) источник предназначен для питания цепей управления жидкокристаллическим индикатором. Плюсовой вывод этого источника — выв. 1, минусовой — выв. 37. Стабильность напряжения источника хуже, чем у трехвольтного, примерно в 10 раз. Нагрузочная способность также невелика — при токе нагрузки 1 мА выходное напряжение уменьшается на 0,8 В, поэтому использовать его можно практически только для питания микросхемы, управляющей ЖКИ.

На выходе F преобразователь вырабатывает последовательность прямоугольных импульсов вида «меандр» с частотой, в 800 раз меньшей тактовой (62,5 Гц при fт = 50 кГц). На выходах, подключаемых к элементам цифр индикатора, напряжение имеет ту же амплитуду, форму и частоту, но оно синфазно с напряжением на выходе F для невидимых элементов и противофазно для видимых. Низкий уровень этих импульсов соответствует -5 В (выв. 37), а высокий — нулю (выв. 1).

Для настройки тактового генератора удобно, когда частота импульсов на выходе F равна частоте сети. Осциллограф, на экране которого их наблюдают, синхронизируют от сети и настраивают тактовый генератор на такую частоту (вблизи 40 кГц), при которой изображение становится практически неподвижным.

Для управления четырьмя десятичными запятыми необходимы дополнительные четыре логических элемента ИСКЛЮЧАЮЩЕЕ ИЛИ (DD1 на рис. 3). Они повторяют фазу «меандра» для неиндицируемых запятых и инвертируют ее для той, которая должна быть видна.

Для индикации той или иной запятой достаточно соответствующий вход управления запятой соединить с выв. 1 — общей точкой источников питания (остальные входы оставляют свободными).

При использованном включении микросхемы DD1 это будет означать подачу на выбранный вход высокого уровня.

Как уже было указано, АЦП на микросхеме КР572ПВ5 измеряет отношение значений напряжения на входах Uвх и Uобр. Поэтому возможны два основных варианта ее применения. Традиционный вариант — напряжение Uобр неизменно, Uвх меняется в пределах ±2Uобр (или от 0…2Uобр) [1-5]. Изменение напряжения на конденсаторе Синт и на выходе интегратора DA2 (рис. 1) для этого случая показано на рис. 4,а. При втором варианте напряжение Uвх, остается постоянным, а меняется Uобр. Этот вариант использован в работе [6] и проиллюстрирован на рис. 4,6. Возможен и смешанный вариант, когда при изменении измеряемой величины меняются и Uвх, и Uобр (рис. 3 в [7]).

рис. 4

Напряжение на входах и выходах ОУ, входящих в состав преобразователя, не должно выводить их за пределы линейного режима работы. Обычно указывают пределы ±2 В, понимая под этим изменение напряжения относительно аналогового общего провода при использовании встроенного источника образцового напряжения. Рис. 4 показывает, что наибольшее напряжение на выходе ОУ DA2 определено максимальным напряжением на входе Uвх преобразователя. Знак напряжения на выходе интегратора относительно выв. 30 противоположен знаку напряжения на выв. 31, а значение Uинт может быть рассчитано по формуле:

Uинт=4000Uвх/(Синт*Rинт*fт). (1). Напряжение в этой формуле выражено в вольтах, емкость — в микрофарадах, сопротивление — в килоомах, тактовая частота — в килогерцах.

Сразу отметим, что для обеспечения нормального режима разрядки конденсатора Синт напряжение на нем должно быть меньше напряжения между выв. 1 и 32 с запасом 0,2…0,3 В. Поэтому оно не должно быть более 2 В при однополярном питании микросхемы и 3….4 В (в зависимости от напряжений питания) — при двуполярном. Для обеспечения максимальной точности измерения желательно, чтобы одно из крайних значений напряжения на конденсаторе Синт, меняясь в широких пределах, приближалось к максимально возможному. Это и определяет правильный выбор элементов интегратора Синт и Rинт: Синт*Rинт=4000Uвх/(Uинт*fт), (2), где размерности те же, что и в (1).

Рекомендуемые значения сопротивления Rинт=40. ..470 кОм, причем для максимального напряжения Uвх нужно выбирать Rинт ближе к верхнему пределу, для минимального — к нижнему. Емкость конденсатора Синт обычно равна 0,1…0,22 мкф.

Для повышения точности измерения рекомендуют подключать один из выводов источников измеряемого и образцового напряжения к аналоговому общему проводу. Тем не менее представляет практический интерес дифференциальное подключение входов преобразователя к соответствующим источникам, когда ни один из входных выводов не соединен с общим проводом. При этом синфазное напряжение (cинфазным напряжением на входе называют среднее арифметическое двух значений напряжения, измеренных на одном входном выводе и на другом относительно любого провода питания) на входе может принимать любое значение от нуля до Uпит.

Выходной сигнал идеального электронного устройства не зависит от синфазного напряжения на его входе. О таком устройстве говорят, что оно полностью подавляет синфазное напряжение помехи. У реального устройства подавление синфазного напряжения не бывает полным, а это приводит к разного рода погрешностям.

Подавление синфазного напряжения на входах преобразователя КР572ПВ5 по паспорту равно 100 дБ, но не указаны допустимые его границы, при которых АЦП еще сохраняет указанную точность. Поэтому пределы синфазного напряжения входов Uвх и Uобр были определены экспериментально. Напряжение Uобр выбрано равным 100 мВ, Uвх — 195 мВ, тактовая частота — 50 кГц, Синт — 0,22 мкф, Rинт — 47 кОм. Для такого сочетания параметров напряжение Uинт на выходе интегратора DA2 и на конденсаторе Синт к концу этапа ЗИК, рассчитанное по формуле (1), равно 1,55 В.

Эксперимент заключался в том, что с помощью двух стабилизированных источников питания варьировалось синфазное напряжение одного из входов и по показаниям табло индикатора оценивалась погрешность измерения напряжения. Синфазное напряжение другого входа и значения Uвх и Uобр при этом оставались фиксированными посредством резистив-ных делителей. Затем таким же образом был исследован и другой вход.

В ходе эксперимента выяснилось, что синфазное напряжение входа Uобр можно менять в полном интервале питающего напряжения при условии Uобр<2 В и сохранении указанной полярности (рис. 3). Напряжение на каждом из входных выводов не должно выходить за пределы интервала.

Со входом Uвх дело обстоит сложнее. Здесь следует рассмотреть два случая.

Если входной сигнал имеет полярность, соответствующую рис. 1 и 3, напряжение на выв. 31 должно быть меньше (отрицательнее), чем на выв.1, не менее чем на 0,6 В. Это определено диапазоном линейной работы ОУ DA1 как повторителя. В конце этапа ЗИК напряжение на выходе интегратора DA2 (выв. 27) становится на Uинт меньше, чем на выв. 30. Соотношение уровней напряжения на выводах иллюстрирует диаграмма на рис. 5,а — жирная линия в правой нижней части.

рис. 5

С приближением синфазного напряжения входа и» к нижней границе интервала Uпит начинает сказываться нелинейность работы ОУ DA2. Для ОУ на транзисторах КМОП диапазон линейной работы ОУ близок к полному напряжению питания, поэтому напряжение на выв. 30 должно остаться большим, чем на выв. 26, на значение Uинт плюс небольшой запас (около 0,2 В) — вторая жирная линия в левой нижней части рис. 5,а.

При противоположной полярности входного сигнала напряжение на выходе интегратора на Uинт выше, чем на выв. 30 (рис. 5,6), поэтому именно оно определяет допустимое напряжение на выв. 30 вблизи верхней границы напряжения на выв. 1. Экспериментально определено, что запас также не должен быть менее 0,2 В, поэтому для Uинт=1,55 В разность Uвыы.1 — Uвыв.30 должна превышать 1,75 В.

С приближением синфазного напряжения входа Uвх к напряжению на выв. 26 вновь основную роль начинает играть допустимый диапазон линейной работы ОУ DA1. Минимально допустимая разность Uвыв.31 — Uвыв.26 — около 1 В (рис. 5,6).

Таким образом, жирные линии показывают крайние положения суммы Uинт+Uвх на координатной оси напряжения как при одной, так и при другой полярности Uвх.

Из полученных результатов следует вывод, что для измерения напряжения сигнала, синфазная составляющая которого максимально близка к напряжению на выв. 1, источник сигнала следует подключать в полярности, показанной на рис. 1 и 3. Если синфазная составляющая близка к напряжению на выв. 26, полярность подключения надо сменить на противоположную. При переменной полярности измеряемого напряжения для получения возможно более широких пределов допустимого синфазного напряжения можно уменьшить напряжение Uинт на выходе интегратора, например, до 0,5 В увеличением емкости конденсатора Синт или сопротивления резистора Rинт в соответствии с формулой (2).

Когда напряжение на входе Uвх в процессе работы АЦП не меняет полярности, можно отказаться от конденсатора Собр. но образцовое напряжение нужно будет подать на выв. 32 и один из выводов для подключения этого конденсатора. Образцовое напряжение допустимо подавать плюсом к выв. 33, а минусом — к выв. 32, но тогда полярность входного напряжения необходимо изменить на обратную. Индикатор «высветит» знак минус (если, конечно, этот элемент индикатора подключен).

В случаях, когда полярность подключения напряжения Uвх изменять нежелательно, можно иначе подать напряжение Uобр. — плюсом к выв. 32, минусом — к выв. 34. Знака минус на табло не будет, но для формирования образцового напряжения встроенный трехвольтный источник окажется непригодным.

Для уменьшения влияния паразитной емкости монтажа на точность измерений, особенно при больших значениях синфазного напряжения, рекомендуется предусмотреть на печатной плате кольцевой проводник, охватывающий место монтажа элементов Синт, Uинт и Сакн. Этот проводник соединяют с выв. 27 микросхемы. При использовании двусторонней печатной платы на обратной стороне напротив кольцевого проводника следует оставить фольговую экранирующую площадку, соединяемую с тем же выв. 27.

Цепь R7C6 на рис. 3 служит для защиты вывода +Uвх от статического электричества в тех случаях, когда он может быть подключен к каким-либо элементам вне корпуса измерительного прибора, а вывод -Uвх — к общему проводу. Если есть вероятность подключения к внешним цепям и других входов АЦП, их также защищают аналогичными цепями (как это сделано, например, в мультиметре [3] для входа Uвх). Сопротивление защитных резисторов входа Uoep необходимо уменьшить до 51 кОм, иначе время установления показаний прибора будет слишком большим.

О емкости конденсаторов Cобр и Сакн. В различной литературе рекомендованы следующие значения: для максимального входного напряжения 200 мВ Собр=1 мкф, Сакн=0,47 мкф; то же для Uвх=2В-0,1 и 0,047 мкф. Если в процессе работы напряжение Uобр (подаваемое на выв. 35 и 36) неизменно, то для увеличения точности работы АЦП емкость Собр может быть увеличена в несколько раз относительно указанных значений, а если может* меняться (как, например, в [2,6,7]), емкость заметно увеличивать нежелательно, поскольку это увеличит время установления показаний.

Емкость конденсатора Сакн существенно влияет на время установления показаний после перегрузки входа преобразователя. Поэтому во всех упоминаемых приборах (кроме термометров [4, 5], где перегрузка практически невозможна) желательно придерживаться рекомендованных выше значений емкости.

Конденсатор интегратора Синт обязательно должен быть с диэлектриком, обладающим малой абсорбцией, например К71-5, К72-9, К73-16, К73-17. Для уменьшения времени установления показаний в тех случаях, когда на конденсаторах Совр и Сакн напряжение может изменяться, для них желательно использовать такие же конденсаторы. Если же напряжение на них не меняется, допустимо использование керамических конденсаторов, например КМ-6.

Поскольку принципу двойного интегрирования свойственна нечувствительность к изменению частоты тактирования или скорости интегрирования (в разумных пределах), особых требований к стабильности резистора Rинт и частотозадающих элементов генератора АЦП не предъявляется. Резисторы делителя, определяющего напряжение Uобр, должны быть, разумеется, стабильными.

Хотелось бы теперь кратко прокомментировать и уточнить выбор некоторых элементов, опубликованных в журнале цифровых измерительных приборов на АЦП КР572ПВ5, опубликованных в журнале «Радио».

Мультиметр [2]. Емкость конденсатора интегратора СЗ (рис. 1) или сопротивление резистора интегратора R35 можно увеличить вдвое, что избавит от подборки резистора R35. Это также позволит при налаживании установить тактовую частоту (50 кГц) один раз, контролируя частоту сигнала на выходе F (62,5 Гц). Запоминающий конденсатор С2 (Собр) можно использовать керамический КМ-6. Все сказанное относится и к мультиметру [З].

Измеритель емкости [7]. Емкость конденсатора интегратора С11 (рис. 1) лучше уменьшить до 0,1 мкф, а С 14 (Сакн) — увеличить до 0,22 мкф. Для уменьшения времени установления показаний целесообразно выбрать конденсаторы С 10 (Собр) и С14 с хорошим диэлектриком. Поскольку знак напряжения на входе Uвх АЦП не меняется, конденсатор С10 можно исключить. Для этого верхний по схеме вывод конденсатора С9 следует переключить к выв. 33 микросхемы DD5 (можно не отключая от выв. 36) и поменять между собой проводники к выв. 30 и 31.

Измеритель RCL [1]. Емкость запоминающего конденсатора С19 (рис. 2) желательно увеличить до 1 мкф, но можно его исключить, соединив нижний по схеме вывод резистора R21 и выв. 35 микросхемы DD10 с ее выв. 32, движок под-строечного резистора — с выв. 33 и, поменяв между собой проводники, к выв. 30 и 31; резистор R22 при этом также исключают.

И в заключение несколько слов о возможности объединения конструкций. Заманчивость такого объединения состоит в том, что не потребуется к каждому прибору приобретать дорогие микросхему и индикатор, собирать довольно трудоемкий узел. Отметим сразу, что все измерители, кроме [1, З], нечувствительны к тактовой частоте, если она, конечно, выбрана из рекомендованного ряда с соответствующим перерасчетом номиналов элементов. Для перехода с частоты 50 на 40 кГц достаточно увеличить сопротивление резистора интегратора Винт на 20%, для частоты 100 кГц — уменьшить емкость конденсаторов Синт, Собр, Сакн в два раза.

При сохранении номиналов элементов измерителя RCL [1] и частоты его тактового генератора 40 кГц с ним можно объединить любой другой прибор, кроме измерителя емкости [7]. И наоборот, с измерителем [7] с приведенным выше уточнением для Синт и Сакн и тактовой частотой 100 кГц допустимо объединить любую другую конструкцию, кроме [1].

При отсутствии АЦП КР572ПВ5 или жидкокристаллического индикатора ИЖЦ5-4/8 описанные здесь измерители можно собрать на КР572ПВ2 и светодиодных цифровых индикаторах с общим анодом, как, например, это сделано в работах [8,9]. Все рекомендации статьи, которую вы сейчас читаете, применимы и для приборов на АЦП КР572ПВ2. Отметим, что в мультиметре [8, 9] применено симметричное питание преобразователя, поэтому выбор номинала Синь=0,1 мкф вполне обоснован.

В приборах на АЦП КР572ПВ2 для питания светодиодных индикаторов следует применять отдельный источник напряжением 4…5 В на ток около 100 мА. Его минусовой вывод подключают к выв. 21 микросхемы (цифровой общий провод), который не обязательно соединять с общим аналоговым проводом.

Отметим, что при использовании светодиодных индикаторов их суммарный ток, протекающий через внутренние цепи преобразователя, зависит от индицируемого числа. Поэтому в процессе измерений изменяется температура кристалла микросхемы, что заметно изменяет напряжение трехвольтного источника и снижает точность показаний. Вот почему в мультиметре [8, 9] использован отдельный образцовый источник.

О варианте подключения к АЦП КР572ПВ2А вакуумных люминесцентных индикаторов рассказано в [4].

ЛИТЕРАТУРА

1. Бирюков С. Цифровой измеритель RCL-Радио, 1996, № 3,с. 38-41;№ 7,с.62; 1997,№ 7, с. 32.
2. Бирюков С. Цифровой мультиметр. — Радио, 1990, № 9, с. 55-58.
3. Бирюков С. Цифровой мультиметр. — Радио, 1996, № 5, с. 32-34; № 6, с. 32-34; 1997, № 1,с.52;№ 3, с. 54.
4. Цибин В. Цифровой термометр. — Радио, 1996,№ 10,с. 40;1997,№ 4,с.56;1998, N 1.C.50.
5. Бирюков С. Простой цифровой термометр. — Радио, 1997, № 1, с. 40-42.
6. Бирюков С. Простой цифровой мегомметр.-Радио, 1996, No 7,с.32,33;1998,№ 3, с.32.
7. Бирюков С. Цифровой измеритель емкости. — Радио, 1995, № 12, с. 32-34; 1996, № 7,с.62.
8. Бирюков С. Портативный цифровой мультиметр. — В помощь радиолюбителю, вып. 100 — ДОСААФ, 1988. с. 71-90.
9. Бирюков С. Цифровые устройства на МОП интегральных микросхемах. — М.: Радио и связь, 1990:1996 (второе издание).

Радио N 8 1998г. с.61-65

Аналого-цифровой преобразователь КР572ПВ5

В начало

АЦП К572ПВ5 является интегральной схемой, с низким энергопотреблением, аналого-цифровыми преобразователями с прямым выводом информации на 3 1/2 сегментный жидкокристаллический дисплей, они имеют высокое входное сопротивление и не требуют дополнительных внешних цепей драйвера индикатора.

Встроенные компоненты включают АЦП, драйверы индикатора полярности сигнала и цифровых разрядов, дешифраторы сегментов, источник опорного напряжения и тактовый генератор. ИС предназначена для непосредственного управления не мультиплексным ЖКИ. Эта ИС позволяет создавать компактные и точные измерительные приборы с цифровой индикацией, значительно сокращая число необходимых для этого компонентов, минимизируя стоимость прибора, улучшая его надежность.

ИС по своей природе универсальна и точна. ИС имеет дифференциальные входы с высоким входным сопротивлением и дифференциальное опорное напряжение, которые очень удобны и полезны для выполнения не только типовых радиотехнических измерений (измерение напряжения и тока, измерения сопротивления или температуры), но и для работы с датчиками деформации или мостовыми преобразователями. Так построение универсального мультиметра с применением данной ИС требует минимум дополнительных внешних компонентов.

Рис. 1. Внешний вид КР572ПВ5

Таблица 1. Назначение выводов КР572ПВ5

Рис. 2. Функциональная схема КР572ПВ5

Рис. 3. Схема подключения КР572ПВ5

Таблица 2. Элементы схемы подключения КР572ПВ5

Термостабилизатор с использованием микросхемы КР572ПВ5

Простые схемы цифровых измерителей температуры, выполненные на основе микросхемы аналого-цифрового преобразователя (АЦП) КР572ПВ5 и цифровом жидкокристаллическом индикаторе ИЖЦ5-4/8. Эта микросхема изготовлена по МОП технологии и все устройство вместе с индикатором от источника питания (9 В) потребляет ток не более 2 мА.

Такой измеритель температуры не сложно превратить в термостабилизатор. Для этого потребуется подключить к указанным выше устройствам схему управления нагревательным элементом, как это показано на рис. 1.30.

Методика изготовления и настройки непосредственно измерителя температуры подробно приводится в указанной выше литературе и поэтому здесь описываться не будет.

Рассмотрим более подробно только электрическую схему приставки термостабилизатора (рис. 1.31). Ее принцип работы основан на том, что порог переключения исполнительного устройства (электронного коммутатора напряжения в нагрузке) устанавливается по показаниям цифрового индикатора, имеющегося в измерителе температуры.

Фактически микросхема (КР572ПВ5) является цифровым вольтметром, который измеряет напряжение, поступающее с термодатчика (в данном случае датчиком является диод) на вход АЦП (вывод 30 микросхемы). Этот же сигнал подается в схему управления — на вход операционного усилителя DA1.1 и компаратор DA1.2.

Работает схема приставки следующим образом. Положительное напряжение на выходе микросхемы DA1/10 разрешает работу автогенератора, собранного на однопереходном транзисторе VT1. Коммутацию нагревателя выполняет симистор VS1 при появлении на его управляющем выводе импульсов.

Для того чтобы заранее точно установить для поддержания любую нужную температуру, служит переключатель SA1 («режим») и регулировочные резисторы R1 и R2. Переключатель в положении, когда его контакты замкнуты, позволяет через резистор R1 подавать напряжение одновременно на входы микросхемы DA1/2 и на АЦП, имитируя изменение температуры термодатчика.

При помощи резистора R1 можно установить любые условные значения на индикаторе от -4 до +100°С. Как только показание цифрового индикатора будет соответствовать необходимому для режима термостабилизации — вторым подстроенным резистором (R2) выставляем порог переключения компаратора DA1.2 на данной температуре. Индикатором наличия напряжения на нагрузке является светодиод HL1. Светодиод должен гаснуть при превышении входной температуры указанного порога, т.е. когда нагреватель отключится.

На этом установку режима термостабилизации можно считать законченной и переключатель SA1 возвращаем в исходное положение (контакты разомкнуты). Элементы, выделенные на электрической схеме пунктиром, располагаются на печатной плате из стеклотекстолита с размерами 85×38 мм, рис. 1.32. Плата имеет одну объемную перемычку (показана пунктиром) и ее надо установить до начала монтажа.

Для удобства настройки нужной температуры в схеме приставки использованы многооборотные подстроенные резисторы R1, R2 из серии СПЗ-Зб: R4 — типа СПЗ-19а, остальные типа С2-23 или МЛТ; конденсаторы С1. ..C3 и С6, С8 — К10-17; полярные конденсаторы С4, С5, С7, С9 типа К50-35 на 16 В. Микросхема усилителя DA1 может быть заменена импортным аналогом рА747; стабилизаторы напряжений DA2 на 79L09; DA3 на 78L09. Сетевой трансформатор (Т1) для питания схемы подойдет любой мощностью 3…5 Вт с напряжениями во вторичных обмотках 3-4 и 4-5 по 10…12 В и допустимым рабочим током до 50…80 мА.

Литература: И.П. Шелестов — Радиолюбителям полезные схемы, книга 3.

Russian Hamradio :: Термостабилизатор температуры на КР572ПВ5.

Нередко в быту требуется поддерживать заданную температуру в ограниченном объеме пространства. Это может быть аквариум, хранилище продуктов, инкубатор, сушильный шкаф или подогреватель детского питания. Удобно, если при работе такого устройства будет еще и цифровая индикация фактической температуры. Вашему вниманию предлагается один из вариантов выполнения автоматического устройства для поддержания заданной температуры.

В литературе уже были опубликованы простые схемы цифровых измерителей температуры, выполненные на основе микросхемы аналого-цифрового преобразователя (АЦП) КР572ПВ5 и цифровом жидкокристаллическом индикаторе ИЖЦ5-4/8. Эта микросхема изготовлена по МОП технологии и все устройство вместе с индикатором от источника питания (9 В) потребляет ток не более 2 мА. Такой измеритель температуры не сложно превратить в термостабилизатор. Для этого потребуется подключить к указанным выше устройствам схему управления нагревательным элементом, как это показано на рис.1.

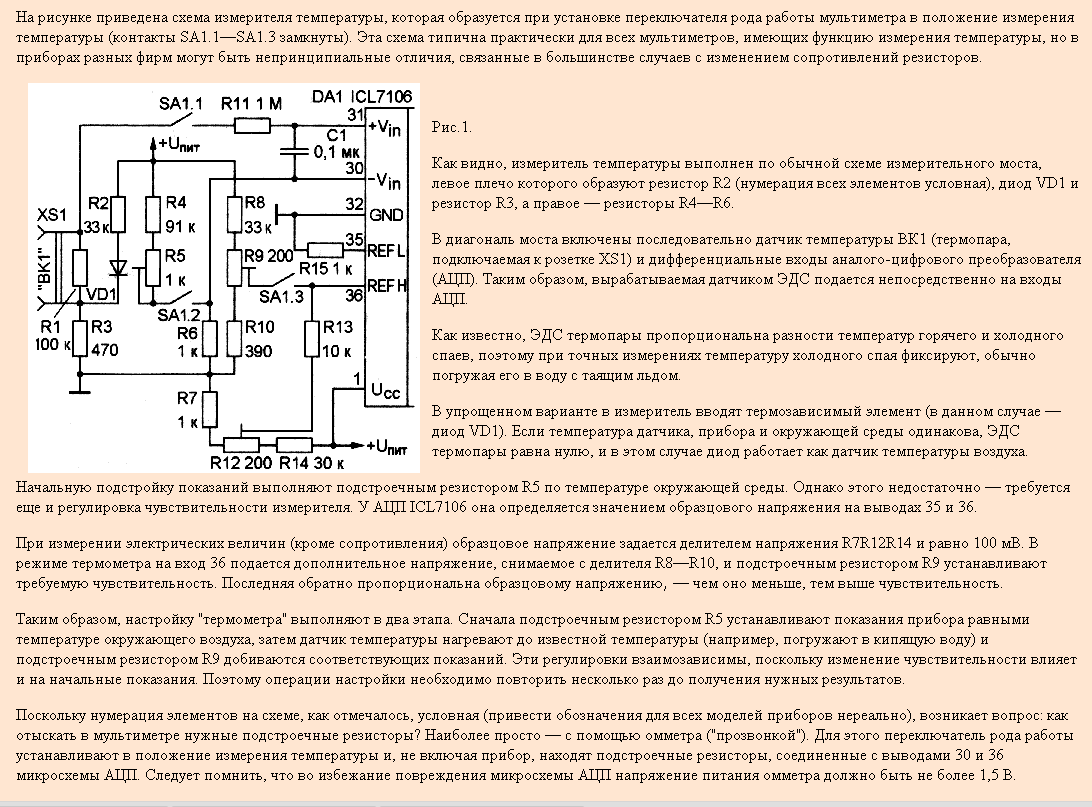

Рис.1.

Рассмотрим более подробно только электрическую схему приставки термостабилизатора — рис.2. Ее принцип работы основан на том, что порог переключения исполнительного устройства (электронного коммутатора напряжения в нагрузке) устанавливается по показаниям цифрового индикатора, имеющегося в измерителе температуры.

Применение в качестве компаратора схемы интегратора (за счет включения емкости С6) позволяет обеспечить плавный выход на режим термостабилизации. Это хорошо видно при подключении параллельно с нагревателем лампы. По мере приближения температуры к заданному значению яркость ее свечения будет постепенно снижаться. Работает схема приставки следующим образом. Положительное напряжение на выходе микросхемы DA1/10 разрешает работу автогенератора, собранного на однопереходном транзисторе VT1. Коммутацию нагревателя выполняет симистор VS1 при появлении на его управляющем выводе импульсов.

При помощи резистора R1 можно установить любые условные значения на индикаторе от -4 до +100^оС. Как только показание цифрового индикатора будет соответствовать необходимому для режима термостабилизации — вторым подстроенным резистором (R2) выставляем порог переключения компаратора DA1.2 на данной температуре. Индикатором наличия напряжения на нагрузке является светодиод HL1. Светодиод должен гаснуть при превышении входной температуры указанного порога, т.е. когда нагреватель отключится. На этом установку режима термостабилизации можно считать законченной, и переключатель SA1 возвращаем в исходное положение (контакты разомкнуты).

Детали

Элементы, выделенные на электрической схеме пунктиром, располагаются на печатной плате из стеклотекстопита с размерами 85 х 38 мм, рис.3. Плата имеет одну объемную перемычку (показана пунктиром) и ее надо установить до начала монтажа. Для удобства настройки нужной температуры в схеме приставки использованы многооборотные подстроечные резисторы R1, R2 из серии СПЗ-36: R4 — типа СПЗ-19а, остальные типа С2-23 или МЛТ: конденсаторы С1. ..С3 и С6, С8 — К10-17; полярные конденсаторы С4, С5, С7, С9 типа К50 — 35 на 16 В.

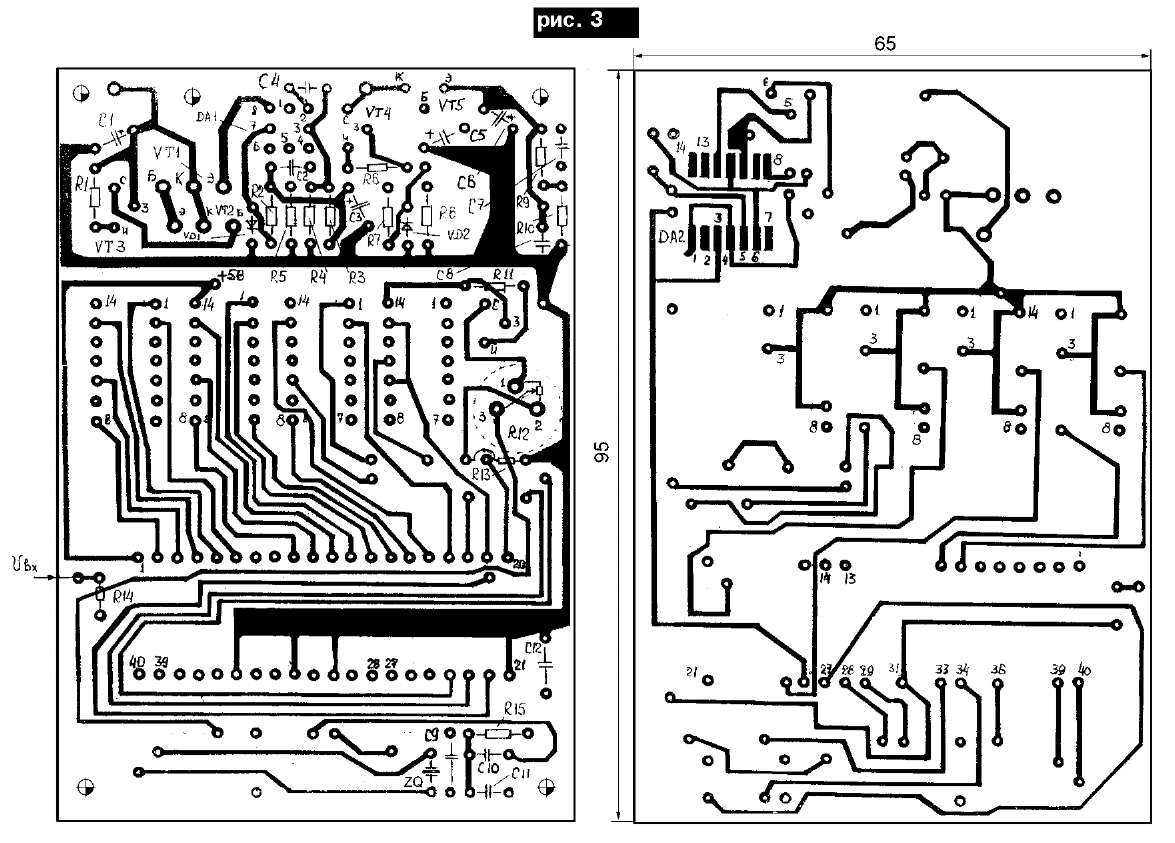

Рис.3.

Микросхема усилителя DA1 может быть заменена импортным аналогом А747; стабилизаторы напряжения DA2 на 79L09; DA3 на 78L09. Сетевой трансформатор (Т1) для питания схемы подойдет любой мощностью 3…5 Вт с напряжениями во вторичных обмотках 3-4 и 4-5 по 10…12В и допустимым рабочим током до 50…80 мА.

Импульсный трансформатор (Т2) наматывается проводом ПЭЛШО диаметром 0,18 мм на ферритовом М2000Л 4000НМ1 кольце типоразмера К20 х 12х 6 мм и содержит в обмотке 1 — 80 витков, 2 — 60 витков. Блок питания термостабилизатора удобнее выполнять в виде отдельного узла, где располагается и силовой коммутатор VS1.

Настройка

Калибровку показаний измерителя температуры необходимо выполнять при подключенной схеме приставки, что исключит погрешность, связанную с влиянием входной цепи и емкости монтажа приставки. При правильном монтаже настройка схемы приставки заключается в проверке полного открывания симистора VS1 при работе автогенератора на VT1 (может потребоваться поменять местами отводы в любой из обмоток трансформатора Т2).

Для того чтобы регулятор перекрывал необходимый диапазон температур, нужно подстроить резистор R4. Методика изготовления и настройки непосредственно измерителя температуры подробно и неоднократно приводилась в литературе, поэтому описываться в статье не будет.

В заключение можно отметить, что этот метод подключения приставки, применим и ко многим другим цифровым измерителям температуры, для получения возможности управлять нагревательными устройствами и обеспечить режим термостабилизации в ограниченном объеме.

Материал подготовил Ю. Замятин, (UA9XPJ).
Схема вольтамперметра на кр572пв5 — agrolagutniki.ru
Скачать схема вольтамперметра на кр572пв5 fb2
Александр minchenko. Главная Регистрация Новые схемы О сайте. Переключая мультиметр в режим измерения сопротивления, включают между входами мультиметра эталонный резистор с сопротивлением Автор Dimonos, Насколько я знаю, на точность с неправильными конденсаторами рассчитывать не приходится.
Принцип работы омметра проиллюстрирован функциональной схемой на рис. Мне нравится. Кроме того, в нем расширен диапазон измеряемых сопротивлений до 19,99 МОм и возможен контроль р-n переходов различных полупроводниковых приборов, что не может обеспечить большинство других цифровых мультиметров.
Измеряемое напряжение поступает на выводы вход микросхемы D1 через делитель на резисторах R1-R3. Оно синфазно с напряжением на выходе F для невидимых сегментов и противофазно для видимых.
Поскольку на этот же разъем выведен и вход мВ, его можно использовать для соединения вольтметра с различными внешними приставками или просто как индикатор с большим входным сопротивлением и шкалой мВ.
Подбирая R2, выставляют показание на индикаторе равное 5, Знак минуса и старший разряд и тут есть, только не заведены на индикатор. Поскольку почти все добавочные резисторы вольтметра и шунты миллиамперметра устанавливают перпендикулярно печатной плате, в большинстве случаев при отсутствии необходимого номинала их можно составлять из двух последовательно или параллельно включенных резисторов.
А это точно ? Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий. Примеры типовых схемотехнических решений Circuits from the LabTM экономят ценное время, позволяя использовать готовые к применению, испытанные в лаборатории проекты.
База данных радиодеталей и компонентов. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники.
Рассмотрим упрощенную схему омметра мультиметра рис. Трехламповый приемник прямого усиления В предлагаемой схеме после поступления на ЦАП импульсов логический «0» переключает счетчик DD3 в состояние 1, включается резистор делителя второго предела R3, точка на первом индикаторе гаснет, на втором — появляется. Затем, переключив ампервольтметр в режим измерения напряжения, на его вход подают известное напряжение постоянного тока и, вращая движок резистора R3, добиваются получения правильных показаний значения поданного напряжения.
Он нормально работает при прямом токе
fb2, txt, fb2, fb2
МИКРОСХЕМЫ. Часть 1 | Автоматика, автоматизация и системы управления

Аналого-цифровой преобразователь ADS1220
[Более подробно…]

Аналого-цифровой преобразователь ADS1255
[Читать еще…]

Аналого-цифровой преобразователь ADS7824
[Читать еще…]

Микросхемы представляют собой быстродействующий 6-разрядный АЦП и предназначены для преобразования входных аналоговых сигналов с шириной спектра до 7 МГц в диапазоне 2…0 В в один из потенциальных кодов параллельного считывания.
[Читать далее…]

Микросхема представляют собой быстродействующий 8-разрядный АЦП параллельного типа с частотой преобразования 20 МГц и предназначена для преобразования входных сигналов в один из потенциальных кодов.
[Читать полностью…]

Микросхема представляют собой 8-разрядный АЦП c ЭСЛ выходом и частотой преобразования 60 и 100 МГц.
[Читать еще…]

Микросхема К1113ПВ1А – это 10-разрядный аналого-цифровой преобразователь (АЦП).
[Читать еще…]

АЦП К572ПВ5 является интегральной схемой, с низким нергопотреблением, аналого-цифровыми преобразователями с прямым выводом информации на 3 1/2 сегментный жидкокристаллический дисплей.
[Более подробно…]

Микросхема К1810ГФ84 – это генератор тактовых импульсов.
[Читать далее…]

MC14514B и MC14515B – линейные декодеры.
[Читать далее. ..]

MC74AC138 и MC74ACT138 – высокоскоростные декодеры-демультиплексоры.
[Более подробно…]

MC74AC139 и 74ACT139 – высокоскоростные декодеры-демультиплексоры.
[Подробней…]

Микросхема КР572ПВ2А – это интегрирующий АЦП на 3.5 десятичных разряда с выходом на семисегментный светодиодный индикатор.
[Подробней…]

MAX7356, MAX7357 и MAX7358 – 8-канальные коммутаторы-мультиплексоры в 24-контактном корпусе TSSOP.
[Читать далее…]

Микросхема KA7500B – это контроллер импульсных источников вторичного электропитания.
[Читать еще…]

Микросхема L6598 – это высоковольтный резонансный контроллер.
[Более подробно…]

Микросхема LM3485 – это гистерезисный контроллер для импульсных понижающих преобразователей.
[Читать еще…]

Микросхема LM3488 – это высокоэффективный контроллер для импульсного регулятора с внешним n-канальным ключом.
[Читать еще…]

Микросхема К1810ВГ88 – это контроллер системной шины.Контроллер предназначен для работы в составе микропроцессорной системы и обеспечивает подключение к ней памяти и внешних устройств.
[Более подробно…]

Микросхема К1810ВТ3 – это контроллер управления динамической памятью.
[Более подробно…]

Цифровой вольтометр с автоматическим выбором предела измерения.
Я радиолюбитель
Цифровой вольтометр с автоматическим выбором предела измерения.
В различных устройствах для реализации функции аналого-цифрового преобразования (АЦП) стали использовать специализированные БИС. Редакция журнала познакомила читателей с одним из вариантов мультиметра, собранном на подобной БИС,— КР572ПВ2, (К572ПВ2) [1]. В настоящее время отечественная промышленность выпускает другую БИС этой серии — КР572ПВ5. Она имеет выходы для работы с жидкокристаллическими индикаторами (ЖКИ) и может работать от однополярного источника питания напряжением 9 В, что позволяет использовать ее в малогабаритных и экономичных измерительных приборах (мультиметрах). АЦП КР572ПВ5 преобразует входное постоянное напряжение (Uвх.макс.= ±199,9 мВ) в параллельный семисегментный код, непосредственно управляющий 3,5-разрядным ЖКИ. Однополярное напряжение питания 9 В преобразовано внутренней схемой в стабилизированное положительное и нестабилизированное отрицательное напряжения (2,8 и —6,2 В) относительно вывода 32 (аналоговая общая шина). Эти напряжения необходимы для питания аналоговой части КР572ПВ5. Цифровая часть также питается от внутреннего стабилизированного источника АЦП напряжением 5 В с выводами 1 и 37 (цифровая общая шина). Тактовый генератор БИС подключен к выв. 21 через делитель 1:800 и при частоте генератора 50 кГц на выв. 21 получен сигнал прямоугольной формы частотой 62,5 Гц, необходимый для работы ЖКИ. Принцип работы КР572ПВ5 аналогичен описанному в [1] для КР572ПВ2 и в данной статье не рассматривается.
Предлагаемый вниманию читателей измерительный прибор предназначен для измерения напряжения постоянного тока и сопротивления.
Основные технические характеристики:
Верхние пределы измерения, В, кОм……………………………………………………………………2, 20, 200, 2000
Выбор предела измерения…………………………………………………………………………………..автоматический
Время установления показаний, при тактовой частоте 50 кГц, с, не более…. …………………..2,5
Входное сопротивление, МОм, не менее………………………………………………………………………..9
Потребляемый ток, мА, не более…………………………………………………………………………………….1
Принципиальная схема прибора приведена на рис. 1.
Она состоит из переключателя режима измерения SA1, аналоговых ключей DD2—DD6 с образцовыми резисторами R2—R5 и R7—R10, АЦП DD1 с источником образцового напряжения VT1, ЖКИ HG1 и устройства автоматического выбора предела измерения (УАВПИ) на микросхемах DD7—DD11. В целях упрощения на схеме показано подключение лишь тех сегментов индикатора, которые содержат необходимую информацию для работы УАВПИ. Полная нумерация выводов ЖКИ показана на рис. 2.

Рис. 2.
Принцип работы УАВПИ основан на оценке состояния разрядов сотен и тысяч 3,5-разрядного выходного параллельного кода КР572ПВ5 (сегменты a, b, g, f — сотен и b, с — тысяч). Если входное напряжение UBX АЦП по абсолютной величине больше, чем 199,9 мВ, то наступает режим перегрузки и на индикаторе будет 1 в разряде тысяч, а в разряде сотен (и в остальных разрядах) индикация отсутствует. Такой сигнал на выходе БИС вызывает переключение измерительного прибора на самый грубый предел. С другой стороны, если |UBX|
Сигнал перегрузки и «недогрузки» АЦП выдает декодер на элементах DD7, DD8, DD9.1. Сигналы с декодера управляют работой счетчика DD10.1 и счетчика-дешифратора DD11. Последовательно включенные счетчики DD10.1 и DD10.2 (у последнего используется только один разряд) осуществляют деление частоты 62,5 Гц (выв. 21 DD1) на 32. Полученная частота (около 2 Гц) поступает на счетный вход DD11 и является тактовой при переключении пределов измерения. При перегрузке АЦП выход DD8.4 имеет уровень 1, который сбрасывает счетчик DD11 до нулевого отсчета, при этом уровень 1 на выходе младшего разряда этого счетчика соответствует включению наибольшего предела измерения. Одновременно уровень 0 на выходе DD8.3 запрещает счет DD10.1. При «недогрузке» АЦП на входе СР DD10.1 будет 1, разрешающая счет, при этом в работу включается и счетчик DD11. На его выходе при каждом счетном такте в разряде, соответствующем номеру такта, будет высокий логический уровень. Число используемых разрядов DD11 равно числу пределов измерения. Если оптимальный предел измерения достигнут, то 0 на выходе DD8.3 остановит счетчик DD10.1, а вместе с ним DD10.2 и DD11. При достижении минимального предела DD10.1 блокируется через вход R, даже если АЦП все еще находится в состоянии «недогрузки». Переключение пределов измерения вольтомметра осуществляют аналоговые ключи DD2—DD5. Их состояние определяет выходной код DD11. Ключи имеют достаточно большое сопротивление в проводящем состоянии (несколько сотен Ом), но включены таким образом, что практически не вносят погрешности ни на одном из пределов измерения. Измеряемое напряжение поступает на вход DD1 через переключатель рода работы SA1 (верхнее положение) и делитель, верхним плечом которого является резистор R1, нижним — один из резисторов R2—R5 в зависимости от состояния ключей DD2, DD3. Максимальное напряжение нижнего плеча делителя ограничено диодами VD1-VD4. Источник образцового напряжения выполнен на транзисторе VT1, работающем в термостабильной точке. Образцовое напряжение 100 мВ с резистора R16 подано на выв. 36 DD1 через один из ключей DD6.

Рис. 3.
В вольтомметре применен нетрадиционный способ измерения сопротивления [2]. Он пояснен схемой на рис. 3. Через последовательно соединенные образцовый резистор R06P и измеряемый резистор Rx протекает некоторый ток 10 под действием напряжения U0- Измеряемый резистор подключен к входу АЦП, а образцовый — вместо источника образцового напряжения. Так как через резисторы R0gp и Rx протекает один и тот же ток, то отношение падений напряжения на них равно отношению их сопротивлений. Таким образом,
Аинд = Uх / Uобр = IoRx / IoRобр = Rx / Rобр
где: Аинд — показания индикатора.
Преимущество этого способа измерения сопротивления состоит в простоте его реализации и независимости точности измерений от нестабильности напряжения U0. В режиме измерения сопротивлений переключатель SA1 переводят в нижнее положение. Положительное напряжение источника питания подано через VD7 и R6 на ключи DD4, DD5, осуществляющие необходимую коммутацию образцовых резисторов R7—R10 в зависимости от предела измерения выбранного УАВПИ. Напряжение на образцовом и измеряемом резисторах ограничено диодами VD5 и VD6 для исключения режима перегрузки интегратора АЦП. Для этой же цели служит нижний (по схеме) ключ DD6. С его помощью постоянная времени интегратора при измерении сопротивлений увеличена в два раза. Транзистор VT2 служит инвертором сигнала, управляющего ключами DD6. Питание вольтомметра осуществляется от батареи напряжением 9 В («Крона ВЦ», «Корунд») либо от аккумулятора 7Д-0,115-У 1.1. На все микросхемы, кроме DD6, питание подано от внутреннего стабилизатора DD1, так как потребляемый ими ток чрезвычайно мал при работе с низкой частотой переключения.
Конструкция рассчитана на подготовленных радиолюбителей, поэтому описание монтажной платы и конструкции прибора не приводится. Необходимо только обратить внимание, чтобы переключатель SA1 имел между группами контактов надежную изоляцию, рассчитанную на максимальное измеряемое напряжение. На это же напряжение должен быть рассчитан и резистор R1, на котором падает большая часть измеряемого напряжения. Его можно составить из нескольких низковольтных резисторов подходящих номиналов. Следует отметить, что точность прибора ограничена практически только точностью и стабильностью источника образцового напряжения и резисторов R2—R5, R7—R10, которые должны быть прецизионными. В крайнем случае их можно выбрать из распространенных резисторов с допуском не хуже 5 %, но температурная и временная стабильность этих резисторов будет невысокой. В качестве резистора R16 можно использовать непроволочный многооборотный резистор СПЗ-37. В случае применения проволочного резистора типа СП5-2 его номинал надо уменьшить до 100…150 Ом и включить последовательно с ним постоянный резистор на 300… 360 Ом, иначе точно выставить образцовое напряжение будет затруднительно из-за большой дискретности изменения его сопротивления при подстройке. Конденсаторы С4, С5 должны быть с малым коэффициентом диэлектрической абсорбции — К71-5, К72-9, К73-16 и т. п. До установки транзистора VT1 в схему прибора нужно найти его термостабильную рабочую точку. Для этого нужно собрать источник образцового напряжения (VT1, R13, R16), включить последовательно с резистором R16 миллиамперметр с максимальным током 1 мА и подать на затвор VT1 напряжение +2,8 В относительного нижнего (по схеме) вывода резистора R16 от любого стабилизированного источника напряжения. Далее, изменяя температуру транзистора VT1 (например. касаясь его корпуса сначала горячим, затем холодным металлическим предметом), добиться наименьшего изменения тока стока в рабочем диапазоне температуры (0…40 °С) подбором резистора R13. Номинал этого резистора может значительно отличаться от указанного на схеме.
Правильно собранный вольтомметр начинает работать сразу и нуждается лишь в установке резистором R19 частоты тактового генератора КР572ПВ5 50 кГц и резистором R16 образцового напряжения 100 мВ (в режиме измерения напряжения).
Вольтомметр может измерять и переменные напряжения, для этого необходимо предусмотреть включение детектора средневыпрямленных значений в разрыв провода, идущего от SA1 к резистору R14. В связи с тем, что детектор вносит своим фильтром дополнительную постоянную времени (инерционность) в контур системы автоматического выбора предела измерения, то возможно возникновение колебаний в этом контуре, в результате чего вольтом-метр может «проскакивать» нужный предел измерения. Для устранения этого недостатка необходимо лишь уменьшить емкость фильтра, что возможно только до определенного предела, либо уменьшить тактовую частоту переключения пределов измерения. Последний способ очень легко реализуем. Достаточно при переходе на измерение переменного напряжения переключить вход CN DD11 на выход следующего незадействованного разряда DD10.2 (выв. 12). В результате переключение пределов будет происходить в два раза медленнее. Это увеличит время установления показаний до 5 с и обеспечит уверенную работу УАВПИ.
В. ЦИБИН, г. Березовский Свердловской обл.
ЛИТЕРАТУРА:
1. Ануфриев Л. Мультиметр на БИС.— Радио, 1906, № 4, с. 34—39.
2. Oswald G. Widerstand-Messung mit DVM.— Funkschau, 1981, № 8, S. 98.
3. Raatsch P. Bereichsautomatik fur C7136D.— Radio fernsehen elektronik, 1986, № 10, S. 636— 638.
Радио № 10, 1989 г.
Источник материала
Измерительные приборы, которые есть дома. Самодельные измерительные приборы. Приборы механические для измерений
Огромный выбор схем, руководств, инструкций и другой документации по различным видам заводских измерений оборудования: мультиметры, осциллографы, анализаторы спектра, аттенюаторы, генераторы, измерители rLC, отклик, нелинейные искажения, сопротивление, частотомеры, калибраторы и многое другое измерительное оборудование .
При работе внутри оксидных конденсаторов постоянно происходят электрохимические процессы, разрушающие место соединения вывода с пластинами. И из-за этого появляется переходное сопротивление, которое иногда достигает десятков. Текущие заряды и разряд вызывают нагрев этого места, что еще больше ускоряет процесс разрушения. Еще одна частая причина выхода из строя электролитических конденсаторов — «засыхание» электролита. Чтобы иметь возможность взбунтовать такие конденсаторы предлагаем радиолюбителям собрать эту несложную схему
.
Идентификация и проверка стабилизаторов оказывается несколько сложнее проверки диодов, так как для этого нужен источник напряжения, превышающего напряжение стабилизации.
С помощью этой самодельной консоли можно одновременно наблюдать на выбранном осциллографе на экране сразу за восемью низкочастотными или импульсными процессами. Максимальная частота Входных сигналов не должна превышать 1 МГц. По амплитуде сигналы не должны сильно отличаться, по крайней мере, разница должна быть не более 3-5 раз.
Устройство рассчитано на проверку практически всех отечественных цифровых интегральных микросхем. Они могут проверить микросхемы серий К155, К158, К131, К133, К531, К533, К555, КР1531, КР1533, К176, К511, К561, К1109 и многие другие
Помимо измерения емкости, этот пульт можно использовать для измерения USTAB в стабилизации и проверки полупроводниковых приборов, транзисторов, диодов.Кроме того, вы можете проверить высоковольтные конденсаторы на токи утечки, что мне помогло с установкой инвертора мощности на один медицинский прибор
Этот префикс частоты используется для оценки и измерения индуктивности в диапазоне от 0,2 мкГн до 4 Гн. А если конденсатор С1 исключить из схемы, то при подключении катушки с конденсатором ко входу на вход на выходе будет резонансная частота. Кроме того, из-за низкого значения напряжения на контуре индуктивность катушки можно оценить прямо в схеме, без демонтажа, думаю, эту возможность оценят многие ремонтники.
В Интернете есть много разных схем цифровых термометров, но мы выбрали те, которые отличаются простотой, малым количеством радиоэлементов и надежностью, и напугать тем, что он собран не на микроконтроллере, потому что его очень легко программировать.
Одна из самодельных схем индикации температуры со светодиодным индикатором на датчике LM35 может быть использована для визуальной индикации положительных значений температуры в холодильнике и двигателе автомобиля, а также воды в аквариуме или бассейне, и т.п.Индикация производится на десяти условных светодиодах, подключенных к микросхеме Specialized LM3914, которая используется для включения индикаторов с линейной шкалой, а все внутренние сопротивления ее делителя имеют одинаковый номинал
.
Если возникнет вопрос, как измерить обороты двигателя от стиральной машины. Скажем простой ответ. Можно конечно собрать и простой стробоскоп, но есть более грамотная идея, например с помощью датчика Холла
.
Две очень простые схемы синхронизации на микроконтроллере PIC и AVR.В основе первой схемы микроконтроллер AVR Attiny2313, а второй PIC16F628A
.
Итак, я хочу сегодня рассмотреть следующий проект на микроконтроллерах, но тоже очень полезный в повседневной работе радиолюбителя. Это цифровой вольтметр на микроконтроллере. Схема позаимствована из журнала Радио за 2010 год и легко переделывается под амперметр.
Эта конструкция описывает простой вольтметр с индикатором на двенадцати светодиодах. Этот измерительный прибор позволяет отображать измеряемое напряжение в диапазоне значений от 0 до 12 вольт с шагом 1 вольт, а погрешность измерения очень мала.
Схема измерителя индуктивности катушек и конденсаторов конденсаторов выполнена всего на пяти транзисторах и, несмотря на ее простоту и доступность, позволяет в большом диапазоне определять емкость контейнера и индуктивность катушек с приемлемой точностью. Есть четыре поддиапазона для конденсаторов и целых пять поддиапазонов катушек.
Думаю большинству понятно, что звучание системы во многом определяется разным уровнем сигнала на отдельных ее участках.Контролируя эти места, мы можем оценить динамику работы различных функциональных узлов системы: получить косвенные данные о коэффициенте усиления, усилении искажений и т. Д. Кроме того, полученный сигнал просто не всегда можно прослушать, поэтому используются индикаторы уровня.
В электронных структурах и системах бывают неисправности, которые возникают довольно редко и их очень сложно вычислить. Предлагаемый самодельный измерительный прибор используется для поиска возможных проблем с контактами, а также дает возможность проверить состояние кабелей и проживающих в них людей.
В основе данной схемы лежит микроконтроллер AVR ATMEGA32. ЖК-дисплей с разрешением 128 х 64 точки. Схема осциллографа на микроконтроллере предельно проста. Но есть один существенный минус — достаточно низкочастотного измеряемого сигнала, всего 5 кГц.
Эта приставка значительно облегчит жизнь радиолюбителю, если у него есть потребность в обмотке дросселя дросселя, или для определения неизвестных параметров катушек в любом оборудовании.
Предлагаем Вам повторить электронные схемы части весов на микроконтроллере с тензодатчиком, прошивкой и чертежом печатной платы для разработки усилителя.
Самодельный измерительный тестер
имеет следующие функциональные возможности: Измерение частоты в диапазоне от 0,1 до 15000000 Гц с возможностью изменения времени измерения и отображения значения частоты и длительности на цифровом экране. Наличие опции генератора с возможностью регулировки частоты во всем диапазоне от 1 до 100 Гц и вывода результатов на дисплей. Наличие опции осциллографа с возможностью визуализации формы сигнала и измерения его амплитудного значения.Функция измерения емкости, сопротивления, а также напряжения в режиме осциллографа.
Простой метод измерения тока в электрической цепи — это метод измерения падения напряжения на резисторе, подключенном последовательно с нагрузкой. Но когда через это сопротивление протекает ток, он генерируется ненужной мощностью в виде тепла, поэтому его следует выбирать по минимально возможному значению, что значительно усиливает полезный сигнал. Следует добавить, что рассмотренные ниже схемы позволяют превышать не только постоянный, но и импульсный ток, правда, с некоторым искажением, определяемым полосой пропускания усилительных компонентов.
Прибор предназначен для измерения температуры и относительной влажности воздуха. Датчик влажности и температура DHT-11 взяты за первичный преобразователь. Самодельный измеритель можно использовать в складских и жилых помещениях для контроля температуры и влажности, при условии, что он не требует высокой точности результатов измерений.
В основном, датчики температуры используются для измерения температуры. У них разные параметры, стоимость и форма исполнения.Но у них есть один большой минус, ограничивающий практику их использования в некоторых местах с большой температурой объекта измерения с температурой выше +125 градусов Цельсия. В этих случаях гораздо выгоднее использовать термопары.
Схема межсенсорного тестера и его работа довольны простотой и доступны для сборки даже начинающему электронику. Благодаря этому прибор может проверять практически любые трансформаторы, генераторы, дроссели и индукционные катушки номиналом от 200 мкг до 2 ГГ.Индикатор способен определять не только целостность исследуемой обмотки, но и отлично определяет замыкание межконтактных контактов, а кроме того, их можно проверить по P-N переходам в кремниевых полупроводниковых диодах.
Для измерения такой электрической величины, как сопротивление, используется измерительный прибор, называемый омметром. Приборы, измеряющие только одно сопротивление, в любительской практике используются редко. В корпусе используются типовые мультиметры в режиме измерения сопротивления. В рамках этой темы рассмотрим простую схему Ommeter из радиожурнала и еще более простую на плате Arduino.
BMK-Miha Самым главным недостатком этого устройства является невысокое разрешение — 0,1, которое невозможно увеличить чисто программно. Если бы не этот недостаток, устройство было бы идеальным!
Диапазоны исходной схемы: ESR = 0-100Ом, C = 0ПФ-5000мкФ.
Особое внимание хочу обратить на то, что устройство все еще находится в процессе доработки как программной, так и аппаратной, но продолжает активно эксплуатироваться.
Мои модификации относительны:
Фурнитура
0.Убраны R4, R5. Сопротивления резисторов R2, R3 уменьшили до 1,13К, а подобрали пару с точностью до одного Ом (0,1%). Таким образом, увеличился испытательный ток с 1 до 2 мА, при этом нелинейность источника тока уменьшилась (за счет удаления R4, R5), падение напряжения на конденсаторе увеличилось, что способствует повышению точности измерения ESR.
Ну конечно поправил Кусил. U5B.
1. Вставлены силовые фильтры на входе и выходе преобразователя + 5В / -5В (на фото коллектор стоит вертикально и есть фильтр-преобразователь)
2.Поставил разъем ICSP
3. Вставил кнопку переключения R / C (в «оригинальных» режимах переключился на аналоговый сигнал, входящий в RA2, происхождение которого в статье описано крайне туманно …)
4. Ввели принудительный Кнопка калибровки
5. Введен зуммер, подтверждающий нажатие кнопок и подачу сигнала включения каждые 2 минуты.
6. Использовал инверторы с параллельным попарным включением (при тестовом токе 1-2м в этом не было необходимости, просто мечтал поднять измерительный ток до 10мА, что все равно не удалось)
7.Последовательно с П2 ставим резистор 51 (во избежание КЗ).
8. Регулировка контрастности нарисовал конденсатор 100НФ (атаковал индикатор). Без него при прикосновении к отвертке двигатель R7 стал потреблять 300мА! Немного LM2930 не сгорел с индикатором!
9. На питание каждой МС поставил блокировочный конденсатор.
10. Настроил печатную плату.
Программное обеспечение
1. Убрал режим DC (скорее всего верну обратно)
2. Введена таблица коррекции нелинейности (при r> 10Ω).
3. Ограничен диапазон ESR до 50 (при оригинальной прошивке прибор «Кашкаливая» на 75,6 Ом)
4. Добавлена подпрограмма калибровки
5. Написана поддержка кнопок и зуммера
6. Введена индикация заряда аккумулятора — цифры от От 0 до 5 в последней разрядке дисплея.
Ни оборудование не мешает работе блока измерения бака, за исключением добавления резистора последовательно с P2.
Принципиальная схема, отражающая все доработки, еще не прорисована.
прибор оказался очень чувствительным к влажности! как закурить на него чтоб показания начали «плыть». Имеется большое сопротивление R19, R18, R25, R22. Кстати, может мне кто-нибудь объяснить, нах нах * каскад на u5a такое большое входное сопротивление ???
Короче залил аналоговую часть лаком — после чего совсем пропала чувствительность.
Elektor magazine Насколько я знаю, немец, авторы статей немцы и печатают его в Германии, по крайней мере, немецкую версию.
м. IX. давай пошутим в пламени
Имеются вопросы самостоятельного изготовления и эксплуатации средств измерений, применяемых в любительской практике.
Самодельные радиолюбительские инструменты.
Измерительные приборы самодельные и промышленные на базе компьютера.
Промышленные измерительные приборы.
Обновленный файловый архив по теме «Средства измерений» — , Со временем надеюсь подготовить обзор с комментариями.
Функциональный генератор качающейся частоты и тональных посылок.
Эта статья представляет собой отчет о проделанной работе в начале нулевых годов, в те времена самостоятельное производство средств измерений и оборудование своих лабораторий для радиолюбителей считалось обычным делом. Надеюсь, что сейчас встретятся увлеченные и заинтересованные мастера.
Прототипы рассматриваемой ФГК-стали «Генератор тональной посылки» Николая Сухова (Радио № 10 1981 с. 37 — 40)
и «Приставка к осциллографу для наблюдения АЧХ» О.Сучков (Радио № 1985, стр. 24)
Схема приставок О. Сучков:
Разработанный на основе этих источников и другой литературы (см. Примечания в полях полей) FGKC формирует напряжения синусоидальной, треугольной и прямоугольной (меандр) формы амплитудой 0 — 5 В со ступенчатым затуханием -20, -40, -60 дБ. в диапазоне частот 70 Гц — 80 кГц. Регуляторы FGCC могут указать любой участок качания или скачка частоты при генерации пакетов в пределах рабочего диапазона частот.
Управление и синхронизация перестройки частоты осуществляется увеличением пилообразного напряжения осциллографа.
FGKC позволяет быстро оценивать частотную характеристику, линейность, динамический диапазон, реакцию на импульсные сигналы и скорость аналоговых радиоэлектронных устройств звукового диапазона.
Схема
FGCC представлена на Рисунке .
Схема в высоком разрешении загружается либо кликом по чертежу.
В режиме качания частоты на вход А4 подается напряжение опилок от выталкивающего блока осциллографа (как в схеме ГУК О.Сучков). Если вход управления частотой A4 не обслуживается, а используется меандр, частота будет изменять скачок с низкого на высокий. Формирование модели из пилы производится обычным триггером Шмитта, на транзисторах Т1 и Т2 разной проводимости. C выхода TSH MANDRD поступает электронный ключ A1 K1014ct1, предназначенный для согласования уровня напряжения управления PGCC по частоте. На ключевой вход подается напряжение + 15В, с ключевого выхода прямоугольный сигнал поступает на вход ОУ А4.Частота переключения происходит в средней части горизонтального расширения синхронно. После AU A4 есть два ЭП на транзисторах T7 — PNP и T8 — NPN (для термокомпонента и выравнивания сдвига уровня) в Эмиттере T7 стоит переменный резистор RR1, который задает нижнюю границу свинга или формирования пакетов импульсов. в диапазоне 70 Гц — 16 кГц. Резистор R8 (для сучков) заменен на два RR2 — 200ком и RR3 — 68 ком. RR2 устанавливает верхнюю границу диапазона качания 6,5 — 16,5 кГц, а RR3 — 16.5 — 80 кГц. Интегратор на OU A7, Тришег Шмитт на OU A7 и переключатель фазового переключателя коэффициента передачи усилителя A5 - T11, работают как описано у О. Сучкова.
После буферного усилителя переключатель формы сигнала с треугольными уровнями и PR7 настраивается на OU A7. нормализация выходных сигналов. Генератор синусоидального сигнала состоит из A8 OE — не инвертирующего усилитель при увеличении усиления в диапазоне 1-3 раза (ходовой резистор PR3) и классического пилообразного преобразователя напряжения в полевой синусоидальный транзистор T12 — KP303E. .Из источника T12 синусоидальный сигнал подается непосредственно на выбор импульса S2, поскольку уровень синусоидального сигнала определяется нормализующим усилителем на A8 A8 и значением PR3. С выхода регулятора уровня RR4 сигнал поступает на буферный усилитель на буфере A9. Коэффициент усиления буферного усилителя составляет около 6, устанавливает резистор в цепи обратной связи OU. На транзисторах T9B T10 и переключателях S3, S5 узел синхронизации, используемый для проверки пути записи, в настоящее время не актуален.Все ОУ — с ПТ на входе (К140 УД8 и К544АУД2). Стабилизатор напряжения двойной артериального давления +/- 15В, собран на ОУ А2 и А3 — транзисторах К140УД6 и Т3 — СТ973, Т4 — КТ972. Источники тока стабилизации опорного напряжения на ПТ Т5, Т6 — КП302Б.
Работа с рассматриваемым функционалом GCC производится следующим образом.
Переключатель S1 «режим» установлен в положение «FILN» и переменный резистор RR1 «FISH». Устанавливается более низкая частота диапазона качания или меньшая частота пакетов импульсов в диапазоне 70 Гц — 16 кГц.После этого переключатель S1 «Режим» устанавливается в положение «FOP», а переменные резисторы RR2 «6-16 кГц» и RR3 «16 — 80CHC» «6-16 кГц» и RR3 «16 — 80 кГц» устанавливаются в положение «FOP». верхняя частота диапазона качания или высокая частота пакетов импульсов в диапазоне 16 — 80 кГц. Затем переключатель S1 переводится в положение «кач» или «пакеты» для формирования выходного напряжения частоты качания или двух пакетов импульсов меньшей и большей частоты, конденсируемых синхронно с расширением, когда луч проходит через середина экрана (для импульсных пакетов).Форма вывода выбирается переключателем S2. Уровень сигнала регулируется переменным резистором RR4 и ступенчатым переключателем S4.
Осциллограммы тестовых сигналов в режимах «размах частоты» и «пачки» представлены на следующих рисунках.
Фотогенератор в сборе, представленный на рисунке.
В этом же случае широкополосный синусоидальный генератор напряжения и меандр (важно: R6 на схеме этого генератора — 560ком, а не 560, как на рисунке, а если вместо него поставить пару постоянного резистора с 510ком и обрезка 100ком, можно регулировать триммером, выставлять минимально возможные кг.)
и частотомер, прототип которого описан в.
Важно отметить, что помимо проверки аналоговых трактов звуковоспроизводящего оборудования, в режимах качания частоты и формирования частотных пакетов, функциональный GCC может использоваться и просто как функциональный генератор. Сигналы треугольной формы помогают очень четко отследить возникновение ограничений в каскадах усилителей, симметрично установить ограничения сигнала (борьба с гармониками более заметна на ухе), проверить наличие искажений «ступенчатого» типа и оценить линейность каскада. так как передняя часть и выемка треугольного сигнала изогнуты.
Еще интереснее осмотр умзч и других звуковых блоков, прямоугольный сигнал, с 2-х меандровым ложем. Считается, что для правильного воспроизведения меандра определенной частоты требуется, чтобы рабочая (без ослабления) полоса такта такта была не менее чем в десять раз больше, чем частота тестового меандра. В свою очередь, полоса воспроизводимой полосы частот, например, умзч определяет такой важный качественный показатель, как коэффициент интермодуляционных искажений, столь значимый для ламповых УМЗ, который не полностью измеряется и не публикуется и не публикуется для того, чтобы не разочаровать публику.
На следующем рисунке фрагмент статьи Ю. Солнцева «Функциональный» генератор «от радиокомпании.
На изображении — Типичные искажения меандра, возникающие в звуковом тракте, и их интерпретация.
Еще более наглядно, измерения с использованием функционального генератора могут выполняться, подавая сигнал с его выхода напрямую на вход осциллографа x, а также на вход Y через исследуемое устройство. В этом случае на экране отобразится амплитудная характеристика сканируемого контура.Примеры таких измерений показаны на рисунке.
Вы можете повторить мой вариант функционального GCC, как он, либо принять его за альфу — версию собственной разработки, выполненную на современной элементарной базе, с использованием схемотехнических решений, которые вы считаете более прогрессивными или доступными. В любом случае использование такого многофункционального измерительного прибора позволит значительно упростить настройку звуковоспроизводящих дорожек и повысить их качественные характеристики в процессе разработки.Это конечно правильно только в том случае, если вы думаете, что настраивать схемы «по слухам» — весьма сомнительный прием радиолюбительской практики.
Машина включения режима ожидания для осциллографа С1-73 и других осциллографов с регулятором «Стабильность».
Пользователи советских и импортных осциллографов, оснащенных регулятором режима расширения «Стабильность», столкнулись при работе со следующими неудобствами. При поступлении на экран стабильной синхронизации сложного сигнала стабильное изображение сохраняется до тех пор, пока сигнал не поступит на вход или его уровень не останется достаточно стабильным.При исчезновении входного сигнала расширение может оставаться в режиме ожидания, сколько всего длинно, а луч на экране отсутствует. Чтобы переключить расширение в автоколебательный режим, иногда просто слегка поверните ручку «Стабильность», и на экране появится луч, который требуется при привязке горизонтального расширения к масштабной сетке на экране. При измерении измерения изображение на экране может «плавать» до тех пор, пока регулятор «устойчивости» не восстановит режим ожидания.
Таким образом, в процессе измерения необходимо постоянно крутить ручки «Стабильность» и «Уровень синхронизации», что замедляет процесс измерения и отвлекает оператора.
В предлагаемой доработке осциллографа С1-73 и других подобных ему устройств (С1-49, С1-68 и др.) С регулятором «Стабильность» предусмотрено автоматическое изменение выходного напряжения переменного резистора регулятора » Стабильность », который переводит блок расширения осциллографа в автоколебательный режим при отсутствии входного синхросигнала.
Схема автоматического выключателя «Ожидание — авто» для осциллографа С1-73 представлена на рисунке 1.
Рисунок 1 . Схема автоматического переключения «Ожидание — Авто» для осциллографа С1-73 (Нажмите, чтобы увеличить).
На транзисторах Т1 и Т2 запущен одиночный трамвай, через конденсатор С1 и диод Д1 импульсы положительной полярности с выхода формирователя пусковых импульсов выдвигаются осциллографом С1-73 (КПП 2ГХ-3 блок У2-4 в Рисунок 2)
Рисунок 2.
(Полностью схема осциллографа С1-73 здесь: (Рис5) и (GIF 6)
В исходном состоянии, при отсутствии инклюзивных импульсов, все транзисторы автомата «Ожидание — авто» закрыты (см. Рис. 1). Диод D7 открыт вправо по схеме (см. Рис. 2). На выход переменного резистора R8 «Стабильность» по схеме R11 D7 подается постоянное давление. Путем перевода расширительного генератора в автоколебательный режим, при любом положении двигателя переменного резистора R8 «сталь».
При приходе очередного импульса запуска расширения последовательно открываются транзисторы Т2, Т1, Т3, Т4, а диод D7 закрывается. С этого момента схема синхронизации осциллографа С1-73 работает в типичном режиме, задаваемом напряжением на выходе переменного резистора R8 (см. Рис. 2). В частном случае может быть задано время ожидания развёртки, обеспечивающее стабильное положение изображения исследуемого сигнала на экране осциллографа.
Как упоминалось выше, при получении следующего синхроимпульса все транзисторы управляющей машины распределителя открываются, что приводит к быстрой разрядке электролитического конденсатора C4 через диод D4, открытый транзистор T2 и резистор R5. Конденсатор С4 находится в разряженном состоянии все время, пока на вход имитатора не поступят запускающие импульсы. По завершении приема пусковых импульсов транзистор Т2 закрывается, и конденсатор С4 начинает заряжать ток базы транзистора Т3 через резистор R7 и диод D5.Зарядный ток конденсатора С4 поддерживает открытие транзисторов Т3 и Т4, сохраняя режим парафинирования, задаваемый напряжением на выходе переменного резистора R8 «Стабильность» в течение нескольких сотен миллисекунд, ожидая следующего Syr Omplus. Если таковой не поступает, транзистор Т3 закрывается полностью, светодиод D6, сигнализирующий о включении режима ожидания, гаснет, транзистор Т4 закрывается, диод D7 открывается и расширение осциллографа переходит в автоколебательный режим. Чтобы обеспечить ускоренный переход в режим ожидания, при получении первого синхроимпульса в серии применяется элемент «логическое ИЛИ» на диодах D3 и D5.При срабатывании симулятора, приводящем к открытию транзистора Т2, транзистор Т3 открывается без задержки по цепи R7, D3, R5 до окончания разряда конденсатора С4. Это может быть важно, если вам нужно наблюдать одиночные импульсы в режиме ожидания синхронизации.
Сборка режима ожидания режима ожидания производится объемной установкой.
Рисунок 3. Полная установка развевающего автомата осциллографа.
Рисунок 4.Изоляция элементов машина ожидания режима осциллографа с бумажными вставками и расплавленным парафином.
Перед установкой модуль находится в бумажной полоске, заклеенной прозрачным скотчем, по крайней мере, с одной стороны, просто для уменьшения протечек. Сторона бумаги, покрытая скотчем, адресована собранному модулю. Объемная установка станка позволила сократить время сборки и отказаться от разработки и изготовления печатной платы. Кроме того, модули оказались достаточно компактными, что немаловажно при их установке в малогабаритный корпус осциллографа С1-73.В отличие от заполнения устройства, собираемого объемным монтажом, эпоксидным компаундом и твердыми смолами ТП, использование парафина позволяет сохранить универсальность устройства и возможность его доработки при необходимости. В любительской практике при штучном изготовлении это может быть важным фактором при выборе конструктивного исполнения устройства.
Тип модульных режимов, установленных на плате U2-4, осциллографе C1-73, показан на рисунке 5.
Рисунок 5.Размещение модуля модуля режима ожидания на плате синхронизации осциллографа С1-73.
Светодиод, индицирующий включение режима ожидания, дискретен на 15 мм. Правый уровень показан на рисунке 6.
Рисунок 6. Размещение индикатора режима ожидания на лицевой панели осциллографа C1-73.
Опыт эксплуатации осциллографа С1-73, оснащенного автоматической активацией режима ожидания расширения, показал существенное повышение эффективности измерений, связанное с отсутствием необходимости поворачивать ручку стабилизации при установке линии на желаемое разделение экранной сетки, а затем добиться стабильного положения изображения на экране.Теперь, в начале измерений, достаточно установить регуляторы уровня и стабильности в положение, обеспечивающее фиксированное изображение сигнала на экране, а при снятии сигнала со входа осциллографа горизонтальную линию расширение появляется автоматически, и к сигналу возвращается стабильная картинка.
Вы можете приобрести аналогичный аппарат в ожидании осциллографа, сэкономив время на сборку. Используйте кнопку обратной связи. 🙂
Блок защиты и автоподстройка мультиметра M830 и ему вроде «цифровые китайские мультиметры».
Цифровые мультиметры
, построенные на базе семейства АЦП (отечественный аналог), благодаря своей простоте, высокой точности и невысокой стоимости очень широко используются в любительской практике.
Некоторое неудобство использования устройства связано с:
Отсутствие мультиметров с автоподстройкой мощности
относительно дорогие девяносто самые крутые батареи большой емкости
отсутствие защиты от перенапряжения (кроме предохранителя 0,25а)
Ранее радиолюбители предлагали различные способы решения вышеперечисленных задач.Некоторые из них (защита мультиметра АЦП, автоотключение и питание его от низковольтного источника питания, за счет увеличения преобразователя, доработки и измерительные приставки до мультиметров семейства M830.
Предлагаю вашему вниманию еще один вариант доработки «цифрового китайского мультиметра» на ADC 7106, сочетающий в себе четыре важные для таких устройств потребительские функции: Автоотключение таймера через несколько минут после включения.
Защита от перенапряжения с гальваническим отключением входного гнезда UIR от цепи мультиметра.
Автоматическое подключение питания при срабатывании защиты.
Полуавтоматическая задержка автопилота с длительными измерениями.
Для пояснения принципов работы и взаимодействия узлов китайского мультиметра на IC7106 воспользуемся двумя схемами.
Рис.1 — Один из вариантов схемы мультиметра M830B (нажмите для увеличения).
Схема вашего мультиметра может быть другой, а может и не быть в целом — важно только определить точки питания на ИС АЦП и точки контакта реле, отключить питание и вход прибора UR.Для этого обычно достаточно внимательно рассмотреть печатную плату мультиметра, справившись с даташетом на IC7106. или Кр572пв5. Точки подключения и привязки в схеме / печатной установке мультиметра показаны синим цветом.

Рис.2 Собственно схема блокираторов и мультиметров с автоподстройкой мощности (нажмите, чтобы увеличить).
В схему мультиметра входят датчики перегрузки на транзисторных оптопарах У1 и У2 — АОТ128, компаратор на малотокопотребляющем ОУ — У3 КР140УД1208, ключевой МОП транзистор У4, таймер автоотключения — КР1014Т1.Коммутация входа УИР и напряжения питания мультиметра осуществляется контактными группами двухобмоточного поляризованного реле ПР1 — РПС-46.
Срабатывание блока защиты и автозапуска мультиметра.
Включение мультиметра и автоматическое отключение от таймера торможения.
В исходном состоянии все элементы мультиметра и блока защиты обесточены. Жмых поляризованного реле PR1 замыкается в положениях 1-4 и 6-9 ( см. Рис.2. ). Вход мультиметра UR, отключен, входной делитель замкнут на общий провод — разъем «COM». Вывод «плюс» питания АКБ отключен у всех потребителей, так как кнопка КН1 «Вкл» и контакты 5-9 реле PR1 разомкнуты. Электролитический конденсатор С2, емкость которого определяет время работы мультиметра на автозапуск, разряжается через замкнутые контакты 6-9 реле PR1 и схему мультиметра.
При нажатии на кнопку КН1 «ВКЛ» ток от АКБ, проходя через обмотки 2-8 реле ПР1, заряжается конденсатор С2.При этом контакты 6-9 и 1-4 размыты, а контакты 5-9 и 10-4 замкнуты. Вход мультиметра UR подключается к схеме замкнутых контактов 10 — 4, реле PR1, а питание АКБ осуществляется через замкнутые контакты 5 — 9 соответственно. В штатных режимах работы мультиметра напряжение с выхода 37 IC7106, подаваемое на инвертирующий вход (выход 2) UU U3, оказывается больше напряжения прямого входа (выход 3), при на выходе ОУ, вывод 6, установлен низкий уровень напряжения, недостаточный, для открытия транзистора Т1.Электролитический конденсатор, заряжаемый нажатием кнопки КН1 «ВКЛ», через обмотку 2-8 реле ПР1 до напряжения питания (9В), после отпускания кнопки КН1 начинает медленно разряжаться через делитель R11, R12. До тех пор напряжение на затворе МОП-транзистора U4 не снизится до уровня, примерно 2В, транзистор U4 останется в открытом состоянии, поддерживая диод D6 в закрытом состоянии.
Мультиметр работает в штатном режиме.
При падении напряжения на делителе R11, R11 ниже 2В транзистор U4 закрывается, положительное напряжение через резистор R13 и диод D6 поступает на вывод 3 OU4, что приводит к появлению положительного потенциала на выходе OU (вывод 6) и открытием транзистора Т1, коллектор которого подключен к выходу 7 реле PR1.Через обмотку 3-7 реле PR1 вызывает обратное переключение групп контактов реле PR1. При этом контакты 10 — 4 разомкнуты (вход UR мультиметра отключен) и 5 - 9 (аккумулятор отключен от цепи). Есть мультиметр-автоподатчик с размыканием входной цепи.
Полуавтоматическое определение таймера автоматического отключения.
Если во время работы мультиметра несколько раз нажать кнопку «Вкл», ток, проходящий через обмотки 2-8 реле PR1, будет перезаряжать конденсатор С2, увеличивая временной интервал состояния мультиметра.Состояние контактных групп поляризованного реле PR1 при этом не меняется.
Принудительное отключение мультиметра.
Принудительное отключение мультиметра может быть выполнено двумя способами.
Как обычно, переключатель выбора / режима измерения в положение «ВЫКЛ.» «Выключен». При этом состояние контактных групп поляризованного реле PR1 и входа UIR не меняется и резистивный мультиметр подключается к резистивному делителю.
Когда вы нажимаете кнопку KN2 «ВЫКЛ», положительное напряжение через резистор R5 подается на вход 3 UU U3, увеличивая его потенциал по сравнению с опорным напряжением (-1B) на инвертирующем входе U3 — вывод 2. Это приводит к открытию транзистора Т1 и появлению тока в «поворотной» обмотке 3 — 7 поляризованного реле ПР1. При этом контакты 10 — 4 разомкнуты (вход UR мультиметра отключен) и 5 - 9 (аккумулятор отключен от цепи).Есть мультиметр-автоподатчик с размыканием входной цепи.
AutoCillion мультиметра в случае перегрузки.
Наиболее вероятной причиной выхода из строя мультиметра на базе семейства АЦП 7106 является подача на его измерительный вход (выход 31) напряжение, превышающее напряжение питания, приложенное к выходу 1, относительно всего провода (выход 32). В общем, при питании мультиметра от аккумулятора напряжением 9В не рекомендуется подавать на вход ЦАП, выход 31, напряжение более 3В, любой полярности.В описанных ранее схемах защиты цифрового мультиметра типа М830 предлагалось включить пару встречно-параллельных включенным стабилизаторам между входом ЦАП и общим проводом. При этом высокоомным резистором на входе RC FNH DAC (R17C104 в схеме на рис. 1 ) я ограничил ток через стабилизаторы на безопасном уровне, однако резистивный делитель мультиметра и автоматические выключатели печатной платы оставалась незащищенной, играя роль дополнительных предохранителей и горящих при перегрузках.
В предлагаемом блоке защиты и мультиметре с автоподзаводом повышенное, сверх допустимого, напряжение на входе входа R17C104 (см. Рис.1) используется для формирования сигнала отключения входной розетки с шунтированием сигнальный вход мультиметра на корпус. Сигнал о наличии перенапряжения формируется двумя встречно-параллельными цепями D1, D2, U1.1 и D3, D4, U2.1, состоящими из последовательно соединенных: кремниевых диодов, зеленого светящегося светодиода и диода-транзистора. оптронный светодиод.Такие цепи, выполняющие, а также функцию пассивной защиты, широко используются во входных каскадах осциллографов (например,). При достижении в точке A напряжения выше 3В любой полярности диоды (D1, D2, U1.1 или D3, D4, U2.1) в соответствующей цепи начинают размыкаться, шунтируя вход мультиметра в общий провод. В этом случае светодиод U1.1 или U2.1 одного из оптопаров начинает светиться, вызывая соответствующий оптотранзистор U1.2 или U2.2. Ток по положительной силовой шине через открытый оптотранстеристор подается на несогласованный вход UU U3, вызывая увеличение потенциала на выходе OU (выход 6) и открытие транзистора T1.Ток через транзистор Т1 и подключенную к нему обмотку 3-7, поляризованное реле PR1, приводит к размыканию контактов 10-4 (вход UR мультиметра отключен) и 5-9 (батарея отключена от схему). Есть мультиметр-автоподатчик с размыканием входной цепи.
Мультиметр переходит в выключенное состояние при размыкании входа UIR.
Конструктивно модуль защиты и автоматического питания выполнен путем монтажа и размещения в корпусе мультимера, с обратной стороны переключателя диапазонов измерений.( см. Рис. 3. )
В доработанных мультиметрах марки DT830-C ( 0 ), отсутствует режим измерения коэффициента усиления транзисторов, позволяющий разместить кнопку включения и выключения устройства на том месте, где обычно устанавливается клеммная колодка транзисторов. Кнопка выключения берется с более высоким толкателем, чтобы при переноске и хранении, при случайных нажатиях срабатывала с большей вероятностью.
Практика использования устройства защиты и автозапуска реализована в двух китайских цифровых
При работе можно действовать двумя способами, выбрав проводимость и тип транзистора (биполярный / полевой (о поле — далее)).
1) Подключаем транзистор, а ручку базового резистора крутим до появления генерации. Мы понимаем, что транзистор исправен и имеет определенный коэффициент передачи.
2) Я выставляю заранее определенное передаточное число и, подключая по порядку имеющиеся транзисторы, выбираю соответствующие требования.
Я сделал две модификации этого счетчика.
1) Отдельная фиксированная кнопка включает резистор резистора к «базе» транзистора, 100 ком, заземленный с другой стороны.Таким образом, измеритель может проверять полевые транзисторы с переходом p-N и каналом P или N (KP103, KP303 и т.п.). Также без переделки в этом режиме можно проверить МОП-транзисторы с изолированной заслонкой N- и P-типа (IRF540 IRF9540 ITP)
2) В коллекторе второго транзистора измерительного мультивибратора (вывод сигнала) включил детектор с удвоением, по обычной схеме, загруженной на базу CT 315GO. Таким образом, переход этого ключевого транзистора замыкается при возникновении генерации в измерительном мультивибраторе (определяется коэффициент передачи).Ключевой транзистор, открывается, заземляет эмиттер другого транзистора, на котором простейший генератор с резонатором на трехканальном пьезоэлементе представляет собой типичную схему «китайского» генератора телефонных сигналов. Фрагмент схемы мультиметра — узел проверки транзистора — показан на рис. 3.
Такая перекодировка схемы была вызвана желанием использовать такой же вызывающий генератор в узле сигнализации перегрузки сигнала перегрузки (первый, собранный мной по указанной схеме, тестовые параметры транзисторов был встроен в LBP рис.4).
Второй измеритель был встроен самодельно в многофункциональный переключающий мультиметр, в котором один пьезоизлучатель с полным приводом использовался как сигнализатор в режиме «Пробер» (аудиоконтроль короткого замыкания) и тестовых транзисторах. пять.
Теоретически (не пробовал) этот тест можно преобразовать для проверки мощных транзисторов, уменьшив, например, порядок сопротивления резисторов в обвязке тестового транзистора.
Также можно закрепить резистор в цепи базы (1-й или 10 ком) и изменить сопротивление в цепи коллектора (для мощных транзисторов).
Авометром
, диаграмма которого показана Па на рис. 21, можно измерять: постоянные токи от 10 до 600 мА; постоянные напряжения от 15 до 600 В; переменные напряжения от 15 до 600 В; Сопротивление от 10 Ом до 2 МОм; Высокочастотные напряжения от 100 кГц до 100 МГц в диапазоне от 0,1 до 40 В. Коэффициент усиления транзисторов по току до 200 Гц.
Для измерения высокочастотных напряжений используется выносной зонд (ВЧ-головка).
Внешний вид Автометр и ВЧ головка показаны на рис.22.
Устройство монтируется в алюминиевом корпусе или в пластиковом ящике размером примерно 200x115x50 мм. Лицевая панель из листового текстолита или гетинакса толщиной 2 мм. Корпус и передняя панель также могут быть выполнены из фанеры толщиной 3 мм, пропитанной бакелитовым лаком.
Рис. 21. Схема авометра.
Подробнее. Микроамперметр типа М-84 на ток 100 мкА с внутренним сопротивлением 1 500 Ом. Переменный резистор типа TC с переключателем WC1. Выключатель необходимо снять с корпуса резистора, повернуть на 180 ° и поставить на прежнее место.Такое изменение производится таким образом, что контакты переключателя замыкаются при полном удалении резистора. Если этого не сделать, универсальный шунт всегда будет подключен к устройству, что снизит его чувствительность.
Все постоянные резисторы, кроме R4-R7, должны иметь допуск по величине сопротивления не более ± 5%. Резисторы R4-R7 Устройство шунтирующее при измерении токов — проволочное.
Пульт дистанционного управления для измерения высокочастотных напряжений помещен в алюминиевый корпус от электролитического конденсатора, его части смонтированы на пластине из оргстекла.Также он скрепляет два контакта вилки, которые являются пробионным входом. Проводники входной цепи следует располагать дальше от проводов выходной цепи зонда.
Полярность пробного диода должна быть только такой, как на схеме. В противном случае стрелка прибора отклонится в обратную сторону. То же самое и с диодами автометра.
Универсальный шунт изготавливается из провода с высоким сопротивлением и монтируется непосредственно на розетках.Для R5-R7 подойдет константановая проволока диаметром 0,3 мм, а для R4 можно использовать резистор ВС-1 сопротивлением 1400 Ом, намотав на его корпус константановую проволоку диаметром 0,01 мм так, чтобы их общее сопротивление составляет 1468 Ом.
Рисунок 22. Внешний вид автомера.
Выпускной. Шкала автомера представлена на рис. 23. Градуировка шкалы вольтметра производится по эталонному контрольному вольтметру постоянного напряжения по схеме, представленной на рис.24, а. Источником постоянного напряжения (не менее 20 В) может быть низковольтный выпрямитель или аккумулятор из четырех КБС-Л-0,50. Включив двигатель переменного резистора, нанесите на шкалу самодельного прибора отметки 5, 10 и 15 б, а между ними — четыре деления. По той же шкале измеряют напряжения до 150 В и умножают показания прибора на 10, а напряжения до 600 В умножают на 40 показаний прибора.
Шкала измерения тока до 15 мА должна точно соответствовать шкале вольтметра постоянных напряжений, что проверяется эталонным миллиамперметром (рис.24,6). Если показания автометра отличаются от показаний контрольного прибора, то изменяя длину провода на резисторах R5-R7, настройте сопротивление универсального шунта.
Таким же образом градуируется шкала переменного напряжения вольтметра.
Для градуировки шкалы омметра необходимо использовать накопитель сопротивления или использовать постоянные резисторы с допуском ± 5% в качестве эталона. Перед тем, как приступить к градуировке, резистор R11 автометра устанавливается стрелкой прибора в крайнее правое положение — против цифры 15 шкал постоянного и напряжения.Это будет омметр «0».
Диапазон измеряемых автометром сопротивлений большой — от 10 Ом до 2 МОм, шкала плотная, поэтому на шкалах нанесены только цифры сопротивления 1 ком, 5 ком, 100 ком, 500 ком и 2 мОм .
Авометр
можно измерить по статическому коэффициенту усиления транзисторов на ток до 200. Масштаб этих измерений единообразен, поэтому его заранее разбивают на равные промежутки и проверяют на транзисторах с известными значениями Выдавите, если показания прибора несколько отличаются от фактических значений, затем подайте резистор R14 на допустимые значения этих параметров транзисторов.
Рис. 23. Шкала автометра.
Рис. 24. Схема электропроводки Весы вольтметра и молометрометр автомера.
Для проверки выносного датчика при измерении высокочастотного напряжения необходимы вольтметры ВКС-7Б и любой высокочастотный генератор, параллельно к которому подключен датчик. Провода от зонда включают «общий» и «+15 В». Высокая частота подается на вход лампового вольтметра через переменный резистор, как при градуированной шкале переменного напряжения.Показания амперметра лампы должны соответствовать шкале напряжений 16 вольт.
Если показания при проверке прибора на ламповом вольтметре не совпадают, то несколько измените сопротивление резистора R13 щупа.
При использовании пробника высокочастотные напряжения составляют всего до 50 В. При большем напряжении может произойти пробой диода. При измерении частотных напряжений выше 100–140 МГц прибор вносит значительные ошибки измерения из-за шунтирующего действия диода.
Все калибровочные отметки на шкале Омметра делают мягким карандашом и только после проверки точности измерений перетаскивают свои чернила.
В.В. Оставаться. В помощь рамкам школьного радио

Ключевые теги: замеры, сыпь
Это прибор, измеритель ESR-RLCF. , собранные в количестве четырех штук, работают замечательно и повседневно. Имеет большую точность измерения, есть программная коррекция нуля, легко устанавливается.До этого на микроконтроллерах было много разных устройств, но все они очень далеко. Следует уделять должное внимание только индуктивности индуктора. Он должен быть большим и намотанным как толстая проволока.
Схема универсального измерительного прибора
Возможности счетчика
Конденсаторы электролитические ESR — 0-50 Ом
Емкость электролитических конденсаторов — 0,33-60 000 мкФ
Емкость неэлектролитических конденсаторов — 1 ПФ — 1 мкФ
Индуктивность — 0.1 мкГн — 1 ГГ
Частота — до 50 МГц
Напряжение питания прибора — АКБ 7-9 В
Потребление тока — 15-25 мА
В режиме ESR они могут измерять постоянное сопротивление 0,001 — 100 Ом, измерение сопротивления цепей, имеющих индуктивность или емкость, невозможно, так как измерение выполняется в импульсном режиме и измеренное сопротивление испорчено. Чтобы правильно измерить такие резисты, необходимо нажать кнопку «+». Измерение проводится при постоянном токе 10 мА.В этом режиме диапазон измеряемых сопротивлений составляет 0,001 — 20 Ом.
В частотном режиме при нажатии кнопки «LX / CX_PX» активируется функция «счетчик импульсов» (непрерывный учет импульсов ввода «FX»). Обнуление счетчика производится кнопкой «+». Есть индикация разряда аккума. Автоматическое отключение — Около 4 минут. По истечении времени простоя ~ 4 мин загорается надпись «StBY» и через 10 секунд можно нажать кнопку «+» и работа продолжится в том же режиме.
Как пользоваться устройством
Включение / выключение — Кратковременное нажатие кнопки «ВКЛ / ВЫКЛ».
Режимы переключения — «ESR / C_R» — «LX / CX» — «FX / PX» — кнопка «SET».
После включения прибор переходит в режим измерения СОЭ / С. В этом режиме измерение ESR и емкость электролитических конденсаторов одновременно являются постоянными сопротивлениями 0 — 100 Ом. При нажатии кнопки «+» измерение сопротивления равно 0.001-20 Ом, измерение производится при постоянном токе 10 мА.
Установка нуля необходима при каждой замене зонда или при измерении с помощью адаптера. Установка нуля производится автоматически при нажатии соответствующих кнопок. Для этого закройте щупы, нажмите и удерживайте кнопку «-». На дисплее появится ADC без обработки. Если значения на дисплее отличаются более чем на +/- 1, нажмите кнопку «УСТАНОВИТЬ», и правильное значение «ЕЕ> XXX
» Для режима измерения постоянных сопротивлений также необходима установка нуля.Для этого закройте зонд, нажмите и удерживайте кнопки «+» и «-». Если значения на дисплее отличаются более чем на +/- 1, нажмите кнопку «SET», и правильное значение «EE> XXX
».
Обнаружение конструкции
В качестве зонда использовалась металлическая пробка-тюльпан. К центральному выводу иглы. Боковое уплотнение — футляр от одноразового шприца. Из подручного материала для изготовления иглы можно использовать латунный стержень диаметром 3 мм.Через некоторое время игла окисляется и для восстановления надежного контакта достаточно протереть кончик мелкой наждачной бумагой.
Подробная информация об устройстве
ЖК-индикатор на базе контроллера HD44780, 2 строки по 16 символов или 2 строки по 8 символов.
Транзистор PMBS3904 — любой n-p-nЗакрытый по параметрам.
Транзисторы BC807 — любые, близкие по параметрам П-Н-П.
Полевой транзистор P45N02 — подходит практически к любой материнской плате компьютера.
Резисторы в цепях стабилизаторов тока и DA1 — R1, R3, R6, R7, R13, R14, R15, должны быть такими, как указано на схеме, остальные могут быть близкими по номиналу.
Резисторы R22, R23 в большинстве случаев не нужны, при этом вывод индикатора «3» следует подключить к корпусу — он будет соответствовать максимальной контрастности индикатора.
Контур L101 — обязательно регулируемый, индуктивность 100 мкг при среднем положении сердечника.
C101 — 430-650 Low TKE PF, K31-11-2-G — встречается в бытовых телевизорах KSE 4-5 поколений (CAPC COP).
C102, C104 4-10 мкФ SMD — можно найти в любой старой материнской плате компьютера.
Pentium-3 рядом с процессором, а также в процессоре бокса Pentium-2.
Чип DD101 — 74HC132, 74HCT132, 74AC132 — Они также используются в некоторых материнских платах.
Обсудить статью универсальный измеритель
Название устройства
Принцип действия
точность
измерения
Вольтметр
Источник постоянного тока Б5-21
Источник постоянного тока HY3010E
Амперметр
Микронмметр
0,05 мкм / короб.
0,125 мк / уп.
0,25 мкА / корпус.
Вольтметр В7-22А.
Вольтметр
Милливольтметр в 3-38б
Генератор сигналов низкой частоты GZ-109
Электронный осциллограф С1-68
Лабораторная установка
Методические указания к лабораторным работам
по курсу «Физика»,
раздел «Механика, молекулярная физика и термодинамика»
УДК 53 + 531.1 (07) +532 (07) +536 (07)
Номер лабораторной работы 1
Измерение линейных размеров и объемов твердых тел
Цель работы : 1. Необходимо выполнить непосредственное измерения с помощью штангенциркуля и микрометра.
2. Анализировать косвенные измерения физических величин.
3. Необходимо рассчитать погрешности прямых и косвенных измерений.
Инструменты и принадлежности: Schunzirkul, микрометр, цилиндр.
Краткая теория
Введение
Изучение физики способствует развитию физического мышления, развитию современной картины мира, формированию научного мировоззрения. Знание законов физики — фундамент для изучения специальных дисциплин.
Процесс познания в физике, как и в других науках, начинается либо с наблюдения физических явлений в естественных условиях, либо с их изучения в искусственных условиях путем проведения специально поставленных экспериментов — экспериментов.Эксперимент, согласно положениям диалектического материализма, является важнейшей частью любого процесса научного познания. Роль эксперимента особенно важна в физике, основанной на экспериментальной науке.
Обобщение экспериментальных данных приводит к следующему этапу познания изучаемых явлений — к выработке предварительного научного предположения о механизме явлений и их взаимной связи, т.е. к гипотезе. Если гипотеза подтверждается новыми наблюдениями и экспериментами, если она не только правильно объясняет явления, но и позволяет правильно предсказывать явления и новые свойства, она становится физической теорией.Установленная теория связи между физическими величинами становится физическими законами.
Физический эксперимент, являясь критерием истинности физических теорий, одновременно представляет собой основу для их дальнейшего развития и совершенствования. В связи с этим к эксперименту предъявляются очень высокие требования. В частности, он должен гарантировать получение определенных надежных результатов. Умение проводить простейшие физические эксперименты не менее важно, чем знание основных теоретических положений физики.
Цель физического семинара:
Приобретение элементарных навыков проведения физических экспериментов.
Опытный тест основных физических законов, способствующий более глубокому пониманию физики.
Умение правильно формулировать выводы на основании полученных экспериментальных данных.
Измерительное устройство — это устройство, которое может отображать физическое значение в определенном диапазоне. В его стандартную конструкцию, как правило, входит преобразователь, который занимается изменением получаемой информации.Все это необходимо для того, чтобы человек имел представление об исследовании.
При этом данные могут быть получены самыми разными способами. Если говорить о цифровых моделях, то исследуемое значение способно отобразить на дисплее через персональный компьютер. В настоящее время механические приборы для измерения имеют шкалу со стрелкой.
Какие бывают виды?
В первую очередь, измерительные приборы классифицируются по методу определения стоимости.На сегодняшний день существует всего два типа: устройства сравнения, а также устройства прямого действия. Первый вариант подразумевает сравнение двух значений. При этом одна из них известна и берется за основу. Устройства направления измеряются непосредственно во время эталона. По степени индикации счетчики также делятся на два типа.
Первый тип называется регистрационным. Его особенность в том, что он способен закрепить результат. В результате исследователь имеет возможность в конечном итоге отображать данные в виде диаграммы или графики.Второй тип называется показом. Устройства этого вида не могут фиксировать окончательные значения, а отображаются только реальные значения. Таким образом, у исследователя нет возможности сравнивать данные после работы.
Контрольно-измерительные приборы
Контрольно-измерительные приборы и автоматика в наше время сильно взаимосвязаны. Следует отметить, что эти устройства предназначены для обращения к показаниям. В этом случае данные могут отображаться совершенно по-разному.Чаще всего встречаются модели с условным масштабом. Дополнительно на них установлена стрелка. Как известно, шкала называется системой оценок. При этом на нем отображаются числовые значения. С их помощью исследователь может наблюдать за изменением суммы.
Основными характеристиками весов считаются длина деления, диапазон показаний, а также пределы измерений. При этом они бывают односторонними или двусторонними. Дополнительно есть контрольно-измерительные приборы с симметричной шкалой.Эти устройства очень легко идентифицировать, ведь ноль расположен строго по центру. Измерительные приборы с капризной шкалой такими свойствами не обладают.
Рабочие приборы измерения
Рабочие приборы — отдельный подвид приборов для определения величины метрологического признака. Они используются в чаше всего в различных технических работах. При этом устройства выделяются тем, что могут эксплуатироваться в разных условиях.
В первую очередь, это, конечно же, лабораторные приборы.С их помощью ученые проводят исследования. В производстве этот вид устройств также встречается часто. Там они отвечают за контроль всех происходящих процессов и отслеживают различные технологические показатели для достижения высокого качества продукции. Таким образом, можно сказать, что действующие КИПиА и автоматика сильно зависят друг от друга.
В полевых условиях это оборудование определенно используется. Чаще всего его используют для успешной эксплуатации автомобилей и других транспортных средств.Помимо прочего, специалисты используются перед атакой самолетов для определения их состояния. Дополнительно следует понимать, что по характеристикам рабочих устройств для измерений он довольно сильно отличается. В первую очередь это связано с условиями, в которых они эксплуатируются. Таким образом, для лаборанта очень важна точность измерений. Совершенно безразлично, какая модель способна выдержать вибрацию или температуру.
В это время на производстве, как правило, очень сложные условия труда.В этом случае корпус измерительного прибора может быть поврежден в результате удара. Учитывая это, модель данного класса более долговечна. Полевые устройства для измерений считаются универсальными. Они должны выдерживать вибрацию, а также работать при разных температурах. Также специалисты оценивают их устойчивость к высокому уровню влажности. Не последнюю роль, естественно, играет точность измерительных приборов, но не в такой степени, как в случае лабораторных исследований.
Оптические устройства
Оптическое измерительное устройство — это специальное устройство, способное выполнять угловые измерения.Чаще всего его применяют в различных сферах, где требуется достаточно точная обработка деталей. Эти устройства делятся по типу оптической системы. В этом случае точность приборов определяется по специальной схеме.
Ярким представителем оптических моделей для измерений являются микроскопы. Эти системы измерительных приборов позволяют ученым изучать различные детали. В этом случае процесс осуществляется как по прямоугольным, так и по полярным координатам с учетом общего угла.Они также используются для обмеров шаблонов сложных форм.
Характеристики оптических моделей
Важной характеристикой всех оптических приборов для измерений являются пределы значений. При этом они оцениваются как в продольном, так и в поперечном направлении. В этом случае стоимость деления можно определить по двум параметрам.
В первую очередь учитывается граница считывающего устройства, и измеряется она в миллиметрах.Во втором случае учитывается количество ускоренных весов напора. Помимо прочего, к важным характеристикам можно отнести увеличение объектива. Также на точность измерений влияет диаметр поля зрения, который измеряется в миллиметрах.
Механические инструменты для измерений
На сегодняшний день существует множество разновидностей механических инструментов для измерений. Самыми распространенными считаются элементы управления. Как правило, они представляют собой операционную линию, а также лектальный тип.В их обязанности входит наблюдение за различными отклонениями от прямолинейности. Весь процесс происходит через зонд.
Синусоидальные правила позволяют выполнять косвенные измерения. Как правило, они работают только с внешними углами до 45 градусов. При этом погрешность у них вполне ощутимая, и это явный минус. Поверка средств измерений осуществляется только в специализированных центрах.
Для контроля различных зазоров на входе лопастей имеются щупы. Тестирование Телята могут измерять прямые углы просвета.Для визуального контроля поверхности предусмотрен отдельный подвид механических инструментов для измерения, и он называется прибором шероховатости.
ОСОБЕННОСТИ СТАНДЕРИНСТРАНОВ
Большинство моделей станков имеют две поверхности, между которыми может быть установлен предмет. Более подробно называются губками. В этом случае верхняя поверхность является базовой и соединяется с линейкой. В это время вторая губка может двигаться. Суть заключается в том, что на весах есть шкала.
При этом пределы выборок разные.Штангенциркуль может показать как внешний, так и внутренний размер объекта. При этом предусмотрено еще одно устройство для измерения глубины бороздок. Он называется калориеглубиномером, который также может измерять высоту выступов. Как правило, для работы с зубчатыми передачами дополнительно используются измерительные приборы и инструменты.
Измерительные головки приборов
Измерительной головкой называется счетный механизм, который устанавливается в приборах.Модели пружинного типа имеют в своей конструкции довольно упругий элемент. В то же время он полностью стандартизирован. Тут же используется плоская пружина вместе с торсионным валом.
Дополнительно его можно назвать микрократетером. Если говорить об оптических моделях, то там используется оптика. При этом они довольно компактны и относятся к малогабаритным приборам для измерения. Головки рычажного механизма — самый распространенный тип.
Используются, как правило, в индикаторах часового просмотра.В этом случае рычаг может легко изменить свое положение. Для относительных измерений внешних размеров используются многооборотные устройства. Кронштейн рычага фиксируется считывающим механизмом. Дополнительно следует отметить, что в цифровых счетчиках установлены рычажно-редукторные головки. Там работают на пару со струнными преобразователями. Они служат в основном для линейных измерений.
Микрометрические измерительные приборы
Этот тип инструмента не очень распространен. Основным элементом этих устройств можно назвать шпиндель.Отличительная особенность указанной детали — резьба с довольно точным шагом. В результате шпиндель может совершать осевые движения.
В результате исследователь получает возможность подсчитать общий оборот механизма. Помогают ему в этом мазки, наносимые на специальную ножку. При этом ролики могут рассчитывать на радиальные отметки. Наносятся они, как правило, на барабан устройства. Один шаг устройства может иметь разное значение. Считается самым меньшим показателем 0.5 мм, однако есть модели с делением 1 мм. Для расчета нулевого значения барабан можно легко перемещать.
Таким образом, устройство легко настраивается. Шпиндель может менять свое положение за счет подпружиненного храпового механизма. В некоторых моделях вместо него устанавливается фрикционная муфта. Еще ее можно назвать погремушкой. Учитывая все вышесказанное, этот микрометрический измерительный прибор может выполнять широкий спектр задач. Например, его можно установить на кронштейны. В результате он сможет вести их точный обратный отсчет.
Схема механического счетчика
Простая кинематическая схема передаточного механизма индикатора представляет собой комплект наконечника, а также втулку. Дополнительно есть мерная рейка. Он крепится прямо к голове в устройстве. Переключаемый винт соединен с ободом. Для отображения данных есть циферблат с указателем.
Более сложная схема счетчика выглядит иначе. Во-первых, шток в нем неподвижен, боковые части поддерживаются гайками.Также к держателю крепится винт. Подвижная шейка соединяется с концевыми отрезками.
Таким образом, мост в приборе находится по центру. Рычаг на схеме двухлучевой. При этом шток в корпусе прибора расположен вертикально, а пружина расположена рядом с наконечником индикатора.
Электронные измерительные приборы
Электронный измерительный прибор известен прежде всего своей повышенной скоростью. К тому же он может похвастаться высокой чувствительностью.В то же время многие модели имеют достаточно широкий частотный диапазон, что, безусловно, дает большие возможности в исследованиях.
Указанные выше устройства используются исключительно для электрических измерений. Как правило, они используются при определении напряжения или тока в цепи. Также измерительные электрические приборы позволяют работать по определению сопротивления.
Цифровые модели
Самые распространенные электронные устройства Принято считать цифровыми измерительными приборами. Стоят они довольно дорого, однако просты в обращении.Ярким примером этого устройства считаются вольтметры и амперметры. Они способны к кратковременному воздействию. Рассчитайте точное напряжение в электрической цепи. Неотъемлемой их частью можно назвать преобразователь.
Также в моделях могут использоваться дополнительно магнитоэлектрические устройства. Непосредственно процесс измерения в этой ситуации связан с делителем. В этом случае усилитель пропускает напряжение через преобразователь устройства. Таким образом, магнитоэлектрический прибор может производить точные измерения величины.Естественно, погрешность в них присутствует, однако сегодня существуют различные фильтры, борющиеся с колебаниями.
Еще одним примером цифровой модели можно считать осциллограф, который активно применяется в медицинской промышленности. Этот универсальный измерительный прибор может отслеживать различные сигналы. При этом они могут быть периодическими или нет. При необходимости к персональным компьютерам подключаются цифровые измерительные приборы (осциллографы).
В результате изменение частоты можно наблюдать на дисплее.Также открывается возможность фиксации показаний сигналов. В результате все данные могут быть проанализированы после исследования. Эти средства измерений (рыночные цены) в среднем стоят около 20 тысяч рублей.
Основное назначение средств измерений — контроль допустимых для здоровья норм. В использовании они обычно максимально просты.
Это могут быть:
показателей чистоты, определяющих измеритель TDS;
уровень температуры — определяется пирометром;
количество света, показатель которого важен для фотографов и сотрудников типографии, определяют с помощью люксметра и др.
Можно сказать, что все подобные устройства востребованы, но не под рукой. Причина в том, что пока не возникнет необходимость, мало кому приходит в голову обзавестись мини-приборами для измерений. Но если в случае с люксметром вполне естественно, что фотограф заметит его явную необходимость, то те же TDS-метры могут остаться в списке непризнанных, хотя они жизненно необходимы.
Чистая вода — залог здоровья
Есть несколько причин для покупки TDS-метра, так как сфера применения такого счетчика — определение уровня чистоты воды.Приобретая фильтр для воды, многие успокаиваются, полагая, что теперь они получают чистую и безвредную воду. Это самообман. Сегодня котельные поставляются настолько загрязненными всевозможными примесями, что одна очистка может быть небольшой. Кроме того, картриджи максимально по своим возможностям очищают воду только в начальный период эксплуатации.
В дальнейшем вода еще может проходить через засоряющиеся фильтры, но при этом ни о какой очистке речи не будет.Наличие в доме устройства, контролирующего работу фильтров, положительно скажется на здоровье всех членов семьи.
Как известно, вода — необходимый продукт, потребление которого невозможно уменьшить или исключить. Наличие в воде ненужных примесей опасно для здоровья, так как поступление их в организм регулярное.
Можно ли в современной жизни обойтись без средств измерений и средств измерений? Может. Но это очень сложно! Вокруг нас много измерительных приборов, и мы пользуемся ими не задумываясь, хотя, конечно, после этой статьи вы откроете для себя много нового.
Измеряем вес и объем
Есть такое выражение: «На глаз». Например, соль «на глаз». Чьи глаза? Сколько это стоит? Вот и возникает необходимость указывать хоть с какой-то точностью вес, скажем, в кулинарных рецептах. Не говоря уже о лечебных рецептах. Получается, что в доме нужны весы — приборы для измерения веса. И разные — кухонные весы для измерения веса до одного килограмма с точностью до одного грамма. Эти весы помогут в приготовлении пищи.
Cantor (пружинные весы) — для взвешивания до 25 килограммов. Cantor поможет дома определить, например, есть ли у вас передача багажа, или поможет определить стоимость отправки вашего груза Новой почтой.
Напольные весы — страшный враг того, верен ли каждый из нас тем, кто следит за своим весом. Обычно у напольных весов максимальное ограничение на взвешивание — 120 кг.
Точность взвешивания в большинстве случаев составляет 5-10%, всего достаточно и все описанные типы покрывают ваши основные потребности.
Объемы жидкостей и сыпучих материалов измеряются с помощью мерных чашек. У каждой хозяйки должен быть набор мерной посуды от 50 мл до 1-2 л. Кроме того, желательно знать объем посуды для приготовления.
Измерительная длина
Помимо веса, в повседневной жизни необходимо измерять длину. Для этого достаточно иметь линейку, гибкий ленточный измеритель, рулетку или лазерный дальномер. Этот набор позволяет обеспечить замеры в большинстве случаев: разметка кроватей, разрезание ткани, расчет обоев, покраска, расстановка мебели и бытовой техники, тушение фотографий и картин и многое другое.Разные задачи требуют разной точности. Например, при расстановке мебели нельзя ошибиться за 5 миллиметров.
Мы измеряем время
Сегменты времени измеряются таймерами и защитными стенками. Таймер пригодится на кухне. Их встраивают в мебель или бытовую технику. Стенки используются реже, но теперь все чаще при приготовлении «модного» кофе есть даже специальный прибор.
Измеряем температуру
Термометры настенные, наружные, водяные используются для измерения температуры среды.На кухне используются термометры, встроенные в латунные шкафы, и термометры с выносным датчиком. Такие градусники расширяют возможности хозяйки в приготовлении блюд с контролем температуры: незаменимы при приготовлении стейков и других мясных блюд.
Измерение влажности
Влажность в помещении измеряют опытные хозяйки гигрометрами, реже — психрометром. Но комфорт и здоровье в доме очень зависят от влажности.Не перегруженный, не перегруженный воздух не благоприятен. Чтобы увлажнить невыносимый воздух, многие используют увлажнители — устройства, распыляющие небольшой водяной пар.
Измеряем концентрации (ооо … как сложно!)
Концентрация растворов измеряется специальными погружными приборами. С помощью сукрометра измеряется концентрация сахара в воде (концентрация сахара в виноградном соке перед ферментацией домашнего вина). С помощью спиртометра измеряется концентрация алкоголя в напитках.Особый диапазон измеряется концентрацией кислоты в электролите аккумулятора.
Измеряем напряжение
Для измерения напряжения необходим вольтметр, а еще лучше — универсальный тестер. Он позволяет измерять переменное напряжение в сети 220 В, постоянное напряжение аккумуляторов и аккумуляторов 1-24 В. Кроме того, репетитор позволяет обнаружить обрыв в электрической цепи, выделенную лампочку, предохранитель. пр.
Возможность часто кратко описывать общие измерения.В последнее время появилось много электронных бытовых измерительных приборов, которые повышают точность, скорость измерений, обеспечивают удаленный режим, сигнализацию, индикацию, регистрацию др. Следите за обновлением ассортимента в Comfy: Может, в этом месяце есть что-то новенькое в сфере измерительных приборов?
Если вы нашли ошибку, выделите фрагмент текста и нажмите Ctrl + Enter. .
(Научная серия НАТО_ Науки о жизни и поведении, том 371) D.J. Durzan, P. Smertenko Y. Blume-Cell Biology and Instrumentation_ УФ-излучение, оксид азота и гибель клеток в растениях-IOS Press (2006 | Microscopy
)
Вы читаете бесплатный превью
Страницы с 20 по 50 не отображаются при предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 63 по 127 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 157 по 183 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 194 по 199 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 207 по 214 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 225 по 230 не отображаются при предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 243 по 250 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 255 по 258 не отображаются в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 276 по 289 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 295 по 320 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 329 по 339 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 345 по 364 не показаны в этом предварительном просмотре.
Цифровая панель индикации напряжения и тока. Простой цифровой блок питания. О печатной плате
Представляю вашему вниманию проверенную схему хорошего лабораторного блока питания, опубликованную в Радиожурнале № 3, с максимальным напряжением 40 В и током до 10 А. Блок питания снабжен цифровым дисплеем, с микроконтроллером. контроль. Схема БП представлена на рисунке:
.
Описание устройства.Оптопара поддерживает падение напряжения на линейном стабилизаторе примерно 1,5 В. Если падение напряжения на микросхеме увеличивается (например, из-за увеличения входного напряжения), светодиод Optocristone и, соответственно, фототранзистор открывается. Ши-контроллер выключается, закрывая переключающий транзистор. Напряжение на входе линейного стабилизатора уменьшится.
Для повышения устойчивости резистор R3 ставим как можно ближе к микросхеме стабилизатора DA1.Дроссели L1, L2 — сегменты ферритовых трубок, прикрепленные к выводам вентилей полевых транзисторов VT1, VT3. Длина этих трубок составляет примерно половину выходной длины. Дроссель L3 намотан на двух сложенных вместе кольцевых магнитопроводах К36х25х7,5 от Пермалло МП 140. Его обмотка содержит 45 витков, намотанных на два провода ПЭВ-2 диаметром 1 мм, равномерно уложенных по периметру магнитопровода. трубопровод. Транзистор IRF9540 допустимо заменить на IRF4905, а транзистор IRF1010N — на BUZ11, IRF540.
Если вам нужен выходной ток, превышающий 7,5 А, вам необходимо добавить еще один стабилизатор DA5 параллельно DA1. Тогда максимальный ток нагрузки достигнет 15 А. В этом случае дроссель L3 наматывают жгутом, состоящим из четырех проводов ПЭВ-2 диаметром 1 мм, и увеличивают емкость конденсаторов С1-СЗ примерно в два раза. Резисторы R18, R19 подобраны при одинаковом нагреве микросхемы DA1, DA5. Ши-контроллер следует заменить на другой, позволяющий работать на более высокой частоте, например, КР1156ЕУ2.
Модуль цифрового измерения напряжения и тока Лаборатория БП

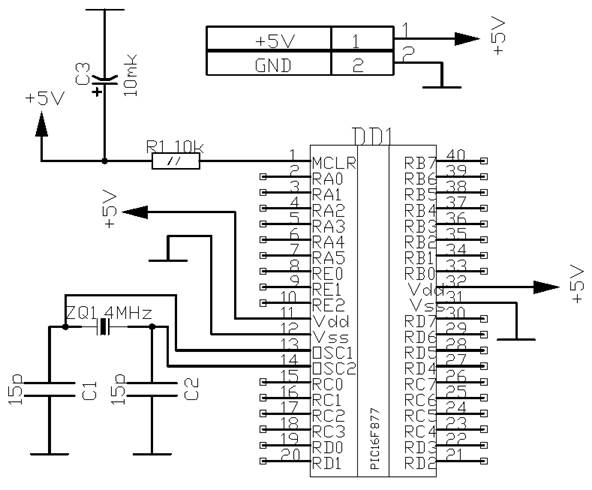

Основа устройства — микроконтроллер Pici6F873. На микросхеме DA2 собран стабилизатор напряжения, который также используется как образец для встроенного микроконтроллера АЦП DDI. Линии портов RA5 и RA4 запрограммированы как входы АЦП для измерения напряжения и тока соответственно, RA3 — для управления полевым транзистором. Датчик тока — резистор R2, а датчик напряжения — резистивный делитель R7 R8.Сигнал датчика тока увеличивает DAI OU. 1. А DA1.2 используется как буферный усилитель.
Технические характеристики:
Измерение напряжения, дюйм — 0..50.
Ток измерительный, а — 0,05..9,99.
Пороги защиты:
— по току. А — от 0,05 до 9,99.
— по напряжению. V — от 0,1 до 50.
Электропитание, в — 9 … 40.
Максимальный потребляемый ток, мА — 50.
Обращайтесь:
Обычно хороший лабораторный блок питания имеет встроенные устройства — вольтметр и амперметр.Вольтметр позволяет точно выставить выходное напряжение, а амперметр покажет ток через нагрузку. В старых лабораторных блоках питания были стрелочные индикаторы, но теперь должны быть цифровые. Сейчас радиолюбители чаще всего делают такие устройства на базе микроконтроллера или микросхемы АЦП типа КР572ПВ2, кр572пв5
Но есть и другие микросхемы аналогичного действия. Например, есть микросхема CA3162E, которая предназначена для создания аналогового измерителя размера с отображением результата на трехзначном цифровом индикаторе.Микросхема CA3162E представляет собой АЦП с максимальным входным напряжением 999 мВ (при этом показания «999») и логической схемой, выдающей информацию о результате измерения в виде трех попеременно меняющихся двоично-десятичных четверок. -цифровые коды на параллельном выходе и трех выходах для обзора динамических цепей. Показания. Чтобы получить законченный инструмент, добавьте декодер для работы на семисегментном индикаторе, а сборка из трех семикл будет зависеть от схемы выходного узла на декодере и ключей.Здесь используется светодиодная индикация на табло трех семисегментных индикаторов с общими анодами. Индикаторы включены по схеме динамической матрицы, то есть все их сегментные (катодные) выводы включены параллельно. А для обзора, то есть последовательного переключения, используются общие анодные выводы.

Рис.1 Теперь ближе к схеме. На цифра 1. Схема вольтметра, измеряющая напряжение от 0 до 100 В (0 … 99,9 В). Измеренное напряжение поступает на выводы 11-10 (вход) микросхемы D1 через делитель на резисторах R1-R3.Конденсатор СЗ исключает влияние помех на результат измерения.
Резистор R4 устанавливает прибор на ноль, при отсутствии входного напряжения и резистора R5 предел измерения устанавливается таким образом, чтобы результат измерения соответствовал реальному, то есть можно сказать, что он откалиброван прибором.
Теперь о выводах микросхемы. Логическая часть CA3162E построена на логике TTL, а выходы также с открытыми коллекторами. На выходах «1-2-4-8» формируется двоично-десятичный код, который периодически заменяется, обеспечивая согласованную передачу данных трех разрядов результата измерения.Если используется TTL-декодер, например KR514IM2, то его входы напрямую подключаются к этим входам D1, если будет применен декодер логики CMOS или МОП, то его входы будут использоваться для плюса с помощью резисторов. Это нужно будет сделать, например, если вместо KR514IID2 будет использоваться декодер K176ID2 или CD4056.
Выходы декодера D2 через токоотводящие резисторы R7-R13 подключены к сегментным выводам светодиодных индикаторов h2-NH. Сегментные выводы всех трех индикаторов связаны между собой.Транзисторные ключи VT1-VT3 используются для обзора индикаторов, база данных которых поступает с h2-микросхемы D1. Эти выводы также делаются по схеме с открытым коллектором. Активный ноль, поэтому используются транзисторы структуры R-P-PR.

Рис.2 Схема амперметра показана на Рис.2. . Схема практически такая же. Кроме входа. Здесь вместо делителя стоит шунт на пятикратном резисторе R2 сопротивлением 0.1 с. С помощью этого шунта устройство измеряет ток до 10a (0 … 9,99a). Установка на ноль и калибровка, как на первой схеме, осуществляется резисторами R4 и R5.
Выбирая другие делители и шунты, вы можете указать другие пределы измерения, например, 0 … 9,99 В, 0 … 999 мА, 0 … 999 В, 0 … 99,9a, это зависит от выходных параметров. лабораторного источника питания, в котором будут установлены эти индикаторы. Также на основе этих схем можно сделать самостоятельный измерительный прибор для измерения напряжения и тока (настольный мультиметр).Следует отметить, что даже при использовании жидкокристаллических индикаторов устройство будет потреблять значительный ток, поскольку логическая часть CA3162E построена на логике TTL. Поэтому хороший аппарат с автономным питанием Не уверен, что это произойдет. А вот автомобильный вольтметр (рис. 4) будет неплохо.
Устройства питания с постоянным стабилизированным напряжением 5В. В блоке питания, в который они будут устанавливаться, необходимо предусмотреть такую нагрузку с током не ниже 150 мА.
На цифре 3. Приведена схема подключения счетчиков к лабораторному источнику.
Теперь о подробностях. Эти микросхемы CA3162, пожалуй, самые труднодоступные. Из аналогов мне известен только NTE2054. Могут быть и другие аналоги, о которых я не знаю.
С остальным намного проще. Как уже было сказано, схему вывода можно сделать на любом декодере и соответствующих индикаторах. Например, если индикаторы с общим катодом, то КР514IM2 нужно заменить на CR514IM1 (цоколь такой же), а транзисторы VT1-VT3 перетянуты вниз, подключив их коллектор к минусовой мощности, а эмиттеры к общие катоды индикаторов.Можно использовать КМОП-логические декодеры, подтянув их входы к плюсу питания с помощью резисторов.
Теперь о создании. В общем, все очень просто. Начнем с вольтметра. Сначала выводы 10 и 11 d1 замыкаются между собой, а регулировка R4 установит нулевые показания. Затем снимаем перемычку, замыкая выводы 11-10 и подключаем к клеммам «Нагрузка» образцовый прибор, например мультиметр-регулировочное напряжение на выходе источника, подтягиваем калибровку прибора так, чтобы его показания совпадали с мультиметровые показания.
Далее устанавливаем амперметр. Вначале, не подключая нагрузку, отрегулируйте резистор R5, выставив его показания на ноль. Теперь им нужен постоянный резистор сопротивлением 20 от и не ниже 5Вт. Установите напряжение 10В на блок питания и подключите этот резистор как нагрузку. Отрегулируйте R5 так, чтобы амперметр показывал 0,50 А.
Можно провести калибровку и образцовый амперметр, но с резистором мне показалось удобнее, хотя конечно на точность измерения сопротивления очень влияет качество калибровки.
Рис.4.
Таким же образом можно изготовить автомобильный вольтметр. Схема такого прибора представлена на рис. 4. . Схема, представленная на Рисунке 1, отличается только входной и силовой цепями. Это устройство теперь питается от измеренного напряжения, то есть измеряет приходящее к нему напряжение как питательное. Напряжение от бортовой сети автомобиля через делитель R1-R2-R3 поступает на вход микросхемы D1. Параметры этого делителя такие же, как на схеме на рисунке 1, то есть для измерения в пределах 0… 99.9V. Но в машине напряжение редко бывает больше 18В (больше 14,5В уже неисправность). И редко опускается ниже 6В, если не падает до нуля при полном отключении. Поэтому устройство действительно работает в интервале 7 … 16в.
Питание 5В формируется из того же источника с помощью секции стабилизатора А1.
Многие уже знают, что я питаю слабость всевозможными блоками питания, вот два в одном. На этот раз будет обзор радиоконструктора, позволяющего собрать основу для лабораторного блока питания и вариант его реальной реализации.
Предупреждаю, фото и текста будет много, так что запаситесь кофе 🙂
Для начала немного объясню, что это такое и почему.
Практически все радиолюбители используют в своей работе лабораторный блок «Питание». Будь то сложный с программным управлением или очень простой на LM317, но он все равно выполняет практически одно и то же, питает разные нагрузки в процессе работы с ними.
Лабораторные блоки питания делятся на три основных типа.
С импульсной стабилизацией.
С линейной стабилизацией
Гибрид.
Первые в своем составе имеют импульсный источник питания, или просто импульсный блок питания с понижающим ШИМ преобразователем. Я уже просмотрел несколько вариантов этих блоков питания. .
Достоинства — высокая мощность при малых габаритах, отличный КПД.
Недостатки — ВЧ пульсации, наличие емких конденсаторов на выходе
На втором нет никаких ШИМ-преобразователей на борту, вся регулировка осуществляется линейным способом, где лишняя энергия просто рассеивается на регулирующем элементе.
Плюсы — практически полное отсутствие пульсаций, нет необходимости в конденсаторах на выходе (почти).
Минусы — экономичность, масса, габариты.
Третий — это комбинация первого типа со вторым, затем линейный стабилизатор. Он питается от ведомого понижения преобразователя (напряжение на ШИМ преобразователя всегда поддерживается на уровне, немного превышающем выходной, отдых регулируется транзистором, работающим в линейном режиме
Либо это линейный БП, но трансформатор имеет несколько обмоток, которые переключаются по мере необходимости, тем самым уменьшая потери на регулирующем элементе.
Минус у этой схемы только один, сложность он выше, чем у первых двух вариантов.
Сегодня мы поговорим о втором варианте источников питания, с регулирующим элементом, работающим в линейном режиме. Но рассмотрим этот блок питания на примере конструктора, мне кажется, он должен быть еще интереснее. Ведь на мой взгляд это хорошее начало для начинающего радиолюбителя, собравшего себе один из основных приборов.
Ну или, как говорится, правильный блок питания должен быть тяжелым 🙂
Этот обзор больше ориентирован на новичков, опытные товарищи вряд ли найдут в нем что-то полезное.
Заказал на обозрение конструктор, позволяющий собрать основную часть лабораторного блока питания.
Основные характеристики такие (из заявленного магазина):
Входное напряжение — 24 вольт переменного тока
Выходное напряжение регулируемое — 0-30 вольт постоянного тока.
Регулируемый выходной ток — 2 мА — 3 а
Пульсация выходного напряжения — 0,01%
Размер печати — 80×80 мм.
Немного об упаковке.
Конструктор пришел в обычном полиэтиленовом пакете, закрытом мягким материалом.
Внутри в антистатическом корпусе с защелкой лежат все необходимые компоненты, включая печатную плату.
Внутри все было курганом, но при этом не пострадало, печатная плата частично защищала радиодетали.
Не буду перечислять все, что входит, это проще сделать позже по обзору, просто скажу, что с меня хватило, даже кое-что осталось.
Немного о PCB.
Качество отличное, схемы в комплекте не идет, но указаны все тарифы на плате.
Плата двусторонняя, покрыта защитной маской.
Покрытие сборов, лужение и качество текстолита отличное.
У меня получилось только в одном месте порвать нашивку с принтом, а потом после того, как я попытался получить нежесткую деталь (зачем, дальше будет).
На мой взгляд самое то, что новичку-любителю испортить будет тяжело.
Перед установкой разобрал схему этих сторон.
Схема достаточно продуманная, хоть и не без изъянов, но расскажу о них в процессе.
Схема просматривает несколько основных узлов, я разделил их по цвету.
Зеленый — узел регулировки и стабилизации
Красный — узел регулировки и стабилизации тока
Фиолетовый — узел индикации перехода в режим стабилизации тока
Синий — источник опорного напряжения.
Отдельно есть:
1. Входной диодный мост и конденсатор фильтра
2.Блок управления бесшумностью на транзисторах VT1 и VT2.
3. Защита на транзисторе VT3, отключение вывода при включении питания операционных усилителей Не будет нормально
4. Стабилизатор мощности вентилятора, построен на микросхеме 7824.
5. R16, R19, C6, C7, VD3, VD4, VD5, узел формирования отрицательного полюса питания операционных усилителей. Из-за наличия этого узла БП не будет работать просто от постоянного тока, необходимо, чтобы ввод переменного тока от трансформатора был необходим.
6. Конденсатор выходной С9, VD9, выходной защитный диод.
Во-первых, молчим о достоинствах и недостатках схемного решения.
Плюсы —
Радует наличие стабилизатора для питания вентилятора, но вентилятор нужен на 24 вольта.
Очень радует наличие источника питания отрицательной полярности, он значительно улучшает работу БП на токах и напряжениях близких к нулю.
Ввиду наличия в цепи источника отрицательной полярности, защита была защищена, до появления этого напряжения выход БП будет отключен.
БП содержит источник опорного напряжения 5,1 вольт, это позволило не только правильно регулировать выходное напряжение и ток (при такой схеме напряжение и ток регулируются от нуля до максимального линейно, без «горбов» и «сбоев»). «в крайних значениях), и позволяет управлять питанием извне, просто изменяя управляющее напряжение.
Выходной конденсатор — очень маленькая емкость, что позволяет безопасно проверять светодиоды, выброса тока не будет, пока выходной конденсатор не разрядится и БП не перейдет в режим стабилизации тока.
Выходной диод необходим для защиты БП от подачи на его выход напряжения обратной полярности. Правда диод слабоват, лучше заменить на другой.
Минусы.
Токоизмерительный шунт имеет слишком высокое сопротивление, из-за этого при работе с током нагрузки 3 А выделяется около 4,5 Вт тепла. Резистор рассчитан на 5 Вт, но нагрев очень большой.
Входной диодный мост набран из 3-х амперных диодов. По хорошему должно быть диодов не менее 5 ампер, так как ток через диоды в такой схеме равен 1.4 с выходных соответственно в работе ток через них может быть 4,2 ампера, а сами диоды рассчитаны на 3 ампера. Облегчает ситуацию то, что пары диодов в мосту работают поочередно, но все же это не совсем правильно.
Большой минус в том, что китайские инженеры при выборе операционных усилителей выбрали ОУ с максимальным напряжением 36 вольт, но не подумали, что схема является источником отрицательного напряжения и входное напряжение в этой версии ограничено на уровне 31 вольт ( 36-5 = 31).При вводе 24 вольт переменного тока постоянная будет около 32-33 вольт.
Тех. ОУ будет работать в режиме вытяжки (36 — максимальное, штатное — 30).
О плюсах и минусах, а также о модернизации расскажу чуть позже, а сейчас перейду к самой сборке.
Для начала выложу все, что входит. Это облегчит сборку, и просто будет хорошо видно, что уже установили, а что еще осталось.
Я рекомендую начинать сборку с самых нижних элементов, так как если сначала ставить высокие, потом низкие то ставить будет неудобно.
Также лучше начать с установки тех компонентов, которые более идентичны.
Начну с резисторов, это будут резисторы номиналом 10 ком.
Резисторы качественные и имеют точность 1%.
Несколько слов о резисторах. Резисторы имеют цветовую маркировку. Это может показаться неудобным. На самом деле это лучше цифровой маркировки, так как маркировка видна в любом положении резистора.
Не стоит пугать цветовую маркировку, на начальном этапе можно будет пользоваться, а со временем можно будет определить ее уже без нее.
Для понимания I. Удобная работа С такими комплектующими нужно только запомнить две вещи, которые начинающему радиолюбителю пригодятся в жизни.
1. Десять основных цветов маркировки
2. Номинальные соотношения, при работе с точными резисторами резисторов Е48 и Е96 они мало пригодятся, но такие резисторы встречаются гораздо реже.
Любой радиолюбитель со стажем перечисляет их просто по памяти.
1, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2, 2.2, 2.4, 2.7, 3, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1.
Все остальные номиналы умножают эти 10, 100 и т. Д. Например, 22k, 360k, 39.
Что дает эта информация?
А это дает то, что если резистор из серии Е24, то например сочетание цветов —
Синий + зеленый + желтый в нем невозможно.
Синий — 6.
Зеленый — 5.
Желтый — x10000.
тех. По расчетам там 650К, но в серии Е24 такого номинала нет, либо 620 либо 680, значит либо цвет не распознан, либо цвет изменился, либо резистор не последовательный. от Е24, но последнее бывает редко.
Ну хватит теории, пойдем дальше.
Выводы резисторов перед установкой формирую, обычно с помощью пинцета, но некоторые используют для этого небольшой самодельный прибор.
Нарезать выходы не в спешке, бывает, что перемычкам пригодятся.
Установкой основной суммы дошел до одиночных резисторов.
Здесь может быть сложнее, будет чаще.
Компоненты сразу не припаиваю, а просто грызу и гибаю выводы, а мы сначала валим, а потом гнем.
Делается очень легко, плата держится в левой руке (если вы правая), установленный компонент при этом нажимается.
В правой руке бокорезы, зажимаем выводы (иногда даже несколько компонентов сразу), а сбоку сбоку обмоток сразу загибаем выводы.
Все делается очень быстро, через некоторое время уже по автоматике.
Вот и дошли до последнего маленького резистора, номинал необходимого и того, что осталось, совпадает, неплохо 🙂
Установкой резисторов переходим к диодам и стабилизации.
Маленьких диодов здесь четыре, это популярные 4148, стабилизаторы два по 5,1 Вольта каждый, так что запутаться очень сложно.
Они тоже формулируют выводы.
Катод маркируется полосой, а также на диодах и стабилизаторах.
Хотя бы плата и есть защитная маска, но все же рекомендую загнуть выводы, чтобы они не падали на близлежащие дорожки, на фото вывод диода будет загнутым от дорожки.
Стабилизаторы на плате также имеют маркировку на них — 5В1.
Конденсаторов керамических в схеме не очень много, но их маркировка может запутать начинающего радиолюбителя. Кстати, номер Е24 тоже подчиняется.
Первые две цифры — номинал в пикофарадах.
Третья цифра — это количество нулей, которые нужно добавить к номиналу.
Т.е. например 331 = 330пф
101 — 100пф
104 — 100000 ПФ или 100 НФ или 0,1МКФ
224 — 220000ПФ или 220НФ или 0.22МКФ
Установлена основная масса пассивных элементов.
После этого переходим к установке операционных усилителей.
Думаю, я бы порекомендовал им покупать панели, но упал как есть.
На плате, как и на самой микросхеме, отмечен первый вывод.
Остальные выводы считаются против часовой стрелки.
На фото показано место под операционный усилитель и как его поставить.
В микросхемах я не все выводы, а только пара, обычно это крайние выводы по диагонали.
Ну, лучше их откусить, чтобы они держались примерно на 1мм над доской.
Все, теперь можно переходить к пайке.
Использую самый обыкновенный паяльник с терморегулятором, но вполне достаточно и обычного паяльника мощностью примерно 25-30 Вт.
Припой диаметром 1 мм с флюсом. Я специально марку припоя не указываю, так как на катушке нежесткий припой (родные катушки весом 1кг), и название ему не знакомо.
Как я уже писал выше, плата качественная, катится очень легко, никаких флюсов я не применял, хватает только того, что в припое, просто нужно не забывать иногда покачивать жалами лишний флюс.
Вот сделал фото с примером хорошей пайки и не очень.
Хорошая пайка должна выглядеть как небольшая капля, окутывающая вывод.
Но на фото есть пара мест, где припоя явно не хватает.Это будет проводиться на двухстороннем блюде с металлизацией (там припой тоже в отверстии в отверстии), а вот на односторонней плате этого сделать нельзя, со временем такая пайка может «отвалиться».
Выводы транзистора тоже надо заранее определить, это нужно сделать, чтобы вывод не деформировался у основания корпуса (Аксакала вспомнит легендарный CT315, который считал выводы выкладывать).
Мощные компоненты я формирую немного по-другому.Лепка сделана так, чтобы деталь стояла над платой, в этом случае тепло будет меньше передаваться и не разрушить ее.
Так выглядят литые мощные резисторы на плате.
Все компоненты припаяны только снизу, припой, который вы видите наверху платы, проник через отверстие из-за капиллярного эффекта. Желательно паять так, чтобы припой немного проникал в верхнюю часть, это повысит надежность пайки, а в случае тяжелых компонентов — лучшую их стабильность.
Если до этого выводы компонентов я лепил пинцетом, то для диодов уже понадобятся маленькие плоскогубцы с узкими губками.
Сформируйте выводы так же, как и резисторы.
Но при установке есть отличия.
Если компоненты с малозаметными выводами сначала проходят, потом кусаются, то диоды наоборот. Вы просто не водите такой вывод после поклевки, поэтому сначала приступаем к выводу, потом прикусываем лишнее.
Силовой узел собран на двух транзисторах, включенных по схеме Дарлингтона.
Один из транзисторов установлен на небольшой радиатор, лучше через термопасту.
В комплекте было четыре винта М3, один идет сюда.
Пара фото почти распаянной платы. Я не буду расписывать рабочие терминала и другие компоненты, это интуитивно понятно, и это видно по фотографии.
Кстати, про терминалников, на плате есть клеммы для подключения входа, выхода, питания вентилятора.
Плату еще не споласкивал, хотя на этом этапе часто делаю.
Это связано с тем, что будет еще небольшая часть доработки.
После основного этапа сборки мы оставили следующие компоненты.
Мощный транзистор
Два переменных резистора
Два разъема для установки на плату
Два разъема с проводами, кстати, провода очень мягкие, но маленького сечения.
Три катушки.
Изначально производитель задумал разместить переменные резисторы на самой плате, но так они настолько неудобны, что я даже не стал их паять и показал просто для примера.
Стоят очень близко и регулировать будет крайне неудобно, хотя реально.
Но спасибо, что не забыл отдать провод с разъемами, он намного удобнее.
В таком виде резисторы можно вынести на лицевую панель устройства, а плату установить в удобном месте.
Попутно пожалел мощный транзистор. Это обычный биполярный транзистор, но с максимальной мощностью рассеивания до 100 Вт (естественно, при установке на радиатор).
Осталось три винта, не понял куда их вообще прикрутить, если по углам платы, то нужно четыре, если крепить мощный транзистор, то они короткие, в общем загадка.
Запитать плату можно от любого трансформатора с выходным напряжением до 22 вольт (в характеристиках заявлено 24, но выше я объяснил, почему это напряжение нельзя подавать).
Решил использовать для романсного усилителя давно лежащий трансформатор. Почему за, не от, а потому что он еще нигде не стоял 🙂
У этого трансформатора две силовые обмотки по 2вольта, две вспомогательные по 16 вольт и экранирующая обмотка.
Напряжение указано для входа 220, но поскольку теперь у нас стандартное 230, то выходное напряжение будет немного выше.
Расчетная мощность трансформатора около 100 Вт.
Силовые обмотки выходного дня Я позвонил, чтобы получить больше тока.Можно конечно использовать схему выпрямления с двумя диодами, но с ней не будет лучше, поэтому оставьте как есть.
Для тех, кто не знает, как определить мощность трансформатора, снял небольшое видео.
Первое пробное включение. На транзисторе я установил небольшой радиатор, но даже в таком виде нагрев был довольно большим, так как БП линейный.
Регулировка тока и напряжения происходит без проблем, все заработало сразу, потому что я уже полностью рекомендовал этот конструктор.
Первое фото — стабилизация по напряжению, второе по току.
Для начала проверил, выдает ли трансформатор после выпрямления, так как это определяет максимальное выходное напряжение.
У меня около 25 вольт, не толстая. Емкость фильтрующего конденсатора 3300МКФ, я бы посоветовал увеличить, но даже в таком виде устройство вполне исправно.
Так как для дальнейшей проверки нужно было применить обычный радиатор, то я перешел на сборку будущей конструкции, так как установка радиатора зависела от планируемой конструкции.
Решил применить лежащий радиатор IGLOO7200. Согласно заявке производителя такой радиатор способен рассеивать до 90 Вт тепла.
В устройстве будет использован корпус Z2A теоретически польского производства, цена около 3 долларов.
Изначально я хотел отойти от шасси, пришедшего от моих читалок, в котором я собираю всякую электронику.
Для этого я выбрал корпус чуть меньшего размера и купил вентилятор с сеткой к нему, но не стал превращать в него всю начинку и был куплен второй корпус и второй вентилятор соответственно.
В обоих случаях покупал вентиляторы Sunon, продукция этой компании мне очень нравится, также в обоих случаях покупал вентиляторы на 24 вольта.
Итак, по задумке, пришлось установить радиатор, плату и трансформатор. Есть даже немного места на расширении начинки.
Перевернуть вентилятор внутрь никак не получилось, так как было решено разместить его снаружи.
Поместите монтажные отверстия, нарежьте резьбу, закрутите для установки.
Так как выбранный корпус имеет внутреннюю высоту 80мм, и плата тоже имеет такой размер, то я закрепил радиатор так, чтобы плата получилась симметрично относительно радиатора.
Выводы мощного транзистора тоже нужно немного доработать, чтобы они не деформировались при прижатии транзистора к радиатору.
Небольшое отступление.
Производитель почему-то придумал место для установки довольно маленького радиатора, из-за этого при установке нормального оказывается, что ему будет мешать стабилизатор мощности вентилятора и разъем.
Пришлось выпасть, а место, где они были, заклеил скотчем, чтобы не было связи с радиатором, так как есть напряжение.
Отрезал лишнюю ленту с противоположной стороны, а то получилось совсем неточно, сделаем на флеше 🙂
Так выглядит печатная плата с окончательно установленным радиатором, транзистором устанавливается через тепловую колонку, и лучше применить хорошие термопласты, так как транзистор рассеивает мощность, сопоставимую с мощным процессором. около 90 Вт.
При этом сразу проделал дырку под установку платы регулятора оборотов вентилятора, которую со временем пришлось жать 🙂
Поставил ноль и открутил оба регулятора в крайнее левое положение, отключил нагрузку и выставил ноль на выходе.Теперь выходное напряжение будет отрегулировано с нуля.
Еще несколько тестов.
Проверил точность поддержания выходного напряжения.
Холостой ход, напряжение 10,00 вольт
1. Ток нагрузки 1 ампер, напряжение 10,00 вольт
2. Ток нагрузки 2 ампера, напряжение 9,99 вольт
3. Ток нагрузки 3 ампера, напряжение 9,98 вольт.
4. Ток нагрузки 3,97 ампера, напряжение 9,97 вольт.
Характеристики неплохие, при желании их еще можно улучшить, изменив точку подключения резисторов.обратная связь По напряжению, но как по мне, хватит и тп.
Еще я проверил уровень пульсаций, проверка проходила при токе 3 ампера и выходном напряжении 10 вольт
Уровень пульсаций составил около 15мБ, что очень хорошо, хотя думал, что на самом деле Показанная на скриншоте пульсация скорее диагностирована от электронной нагрузки, чем от самого БП.
После этого приступил к сборке самого устройства в целом.
Начал с установки радиатора с платой БП.
Для этого я разместил место установки вентилятора и разъем питания.
Отверстие получилось не полностью круглым, с небольшими «надрезами» сверху и снизу, они нужны для увеличения прочности задней панели после вырезания отверстия.
Наибольшую сложность обычно представляют собой отверстия сложной формы, например, под разъем питания.
Большая дырочка вырезается из большой кучи маленькой 🙂
Сверло + сверло диаметром 1мм иногда творит чудеса.
Просверливает много отверстий. Может показаться, что это долго и утомительно. Нет, наоборот, очень быстро, полное сверление панели занимает около 3 минут.
После этого обычно ставлю сверло чуть больше, например 1,2-1,3мм и прохожу фрезой, получается такая перерыв:
После этого мы в руках небольшой ножом и зачистил образовавшиеся дырочки, заодно вырезал немного пластика, если дырочка была чуть меньше.Пластик довольно мягкий, поэтому работать с ним удобно.
Последний этап подготовки — высверливание крепежа, можно сказать, что основная работа на задней панели завершена.
Устанавливаем радиатор с платой и вентилятором, примеряем полученный результат, при необходимости «возвращаем напильником».
Практически в самом начале я упомянул о доработке.
Немного улучшу.
Для начала решил заменить родные диоды во входном диодном мосту на диоды Шоттки, купил для этого четыре штуки 31dq06.И тут я повторил ошибку разработчиков платы, покупая диоды по инерции на такой же ток, а нужно было на большее. Но все равно нагрев диодов будет меньше, так как падение на диодах Шоттки меньше, чем на обычных.
Во-вторых, решил заменить шунт. Не удовлетворило не только то, что грелся как утюг, но и то, что падает примерно 1,5 вольта, что можно использовать в корпусе (в смысле нагрузки). Для этого я взял два отечественных резистора 0.27 1% (это тоже повысит стабильность). Почему не сделали разработчики, непонятно, цена решения абсолютно такая же, как и в варианте с родным резистором на 0,47 Ом.
Ну а скорее в качестве дополнения решил заменить родной конденсатор фильтра 3300МКФ на более емкий и Capxon 10000 мкФ …
Вот что такое получившаяся конструкция с замененными компонентами и установленной платой термоконтроллера вентилятора.
Получилось немного колхозно, да к тому же случайно накинул на плату один патч при установке мощных резисторов.В общем, можно было спокойно применить менее мощные резисторы, например один резистор на 2 ватта, просто у меня такого в наличии не было.
Низкие компоненты также были добавлены ниже.
Резистор на 3,9К, параллельно крайним контактам разъема для подключения резистора регулировки тока. Необходимо уменьшить напряжение регулировки, так как напряжение на шунте теперь другое.
Пара конденсаторов по 0,22мкф, один параллельно выходу с резистора регулировки тока, для уменьшения жала, второй просто на выходе блока питания, особо не нужен, просто пару случайно вынул сразу пару и решил применить оба.
Вся силовая часть подключается к трансформатору попутно, устанавливается плата с диодным мостом и конденсатор для питания индикатора напряжения.
По большому счету, эта плата в текущей версии необязательна, но для питания индикатора от лимита 30 вольт для нее. Моя рука не поднялась и я решил использовать дополнительную обмотку на 16 вольт.
Для организации передней панели использовались следующие компоненты:
Термины для подключения нагрузки
Пара металлических ручек
Выключатель питания
Фильтр красного света, заявленный как светофильтр для шкафов KM35
Для индикации тока и напряжения , Решил использовать комиссию, оставшуюся после написания одного из отзывов.Но маленькие индикаторы меня не устроили и поэтому были куплены побольше с цифрой 14мм, и к ним сделали печатную плату.
У всех это решение временное, но я хотел даже временно сделать осторожно.
Несколько этапов подготовки лицевой панели.
1. Кузнец перед лицевой панелью лицевой панели (использую обычный ляаут спринт). Преимущество использования одних и тех же корпусов в том, что новую панель очень просто подготовить, так как необходимые размеры уже известны.
Накладываем распечатку на лицевую панель и в углах квадратных / прямоугольных отверстий просверливаем маркировочные отверстия диаметром 1мм. Этим же сверлом нарубите центры остальных отверстий.
2. По полученным отверстиям разместите место пропила. Меняем инструмент на тонкую дисковую фрезу.
3. Шлепок прямой, спереди он явно по размеру, сзади чуть больше, чтобы резина была максимально полной.
4. Вытаскиваем нарезанные кусочки пластика.Я их обычно не выбрасываю, так как они еще могут пригодиться.
Аналогично подготовке задней панели обработайте ножом образовавшиеся отверстия.
Рекомендую сверлить большого диаметра, пластик не «ест».
Пробуем то, что делали, при необходимости перепрошиваем с помощью noer.
Пришлось немного расширить отверстие для выключателя.
Как я уже писал выше, для указания я решил использовать плату, оставшуюся от одного из прошлых обзоров.В целом это очень плохое решение, но для временного варианта более чем подходящего, позже объясню почему.
Вытаскиваем индикаторы и разъемы с платы, звенят старые индикаторы и новые.
Покрасил Кодоолевку обоих индикаторов, чтобы не запутаться.
В родной версии применены четырехзначные индикаторы, я применил трехбитные. Так как в окне больше не было. Но так как четвертый разряд нужен только для отображения буквы А или У, то их потеря не критична.
LED Display Limit Mode Я поместил между индикаторами.
Подготавливаю все необходимое, со старой платы выпадаю резистор на 50мом, который по-прежнему буду использовать как токоизмерительный шунт.
Вот проблема с этим шунтом и связана. Дело в том, что в этой версии у меня будет падение напряжения на выходе 50 мВт на каждый 1 ампер текущего тока.
Избавиться от этой проблемы можно двумя способами, применив два отдельных измерителя тока и напряжения, при этом выпив вольтметр от отдельного источника питания.
Второй способ — установить шунт на положительном полюсе БП. Оба варианта не подходили для временного решения, поэтому я решил пойти на собственный перфекционизм и сделать упрощенный вариант, но далеко не лучший.
Для конструкции я использовал монтажные стойки, оставшиеся от платы преобразователя постоянного тока.
С ними мне досталась очень удобная конструкция Плата индикатора крепится к плате ампервольтметра, которая в свою очередь крепится к плате силовых клемм.
Получилось даже лучше, чем я ожидал 🙂
Также на плате силовых клемм поставил токоизмерительный шунт.
Полученный дизайн лицевой панели.
И тут я вспомнил, что забыл установить более мощный защитный диод. Мне пришлось допить это позже. Я использовал диод, оставшийся после замены диодов во входном мосту платы.
Конечно, для хорошего нужно добавить предохранитель, но этого нет в этой версии.
А вот резисторы регулировки тока и напряжения я решил поставить лучше, чем те, что предлагает производитель.
Родные довольно качественные и имеют плавный ход, но это обычные резисторы и как по мне лабораторный блок питания должен уметь точнее регулировать выходное напряжение и ток.
Даже когда думал заказать плату БП, увидел в магазине и заказал обзор и их, тем более что у них был такой же номинал.
Вообще я обычно для таких целей применяю другие резисторы, они объединяют сразу два резистора, для грубой и плавной настройки, но в последнее время не могу найти их в продаже.
Может кто знает их импортные аналоги?
Резисторы достаточно качественные, угол поворота 3600 градусов, или по простому — 10 полных оборотов, что обеспечивает перестановку 3 вольта или 0,3 ампера на 1 оборот.
С такими резисторами точность настройки примерно в 11 раз выше, чем обычно.
Резисторы новые в сравнении с родными, габарит конечно впечатляет.
Попутно немного прижил провод к резисторам, это должно улучшить помехозащищенность.
Она все запаковала в корпус, в принципе даже места осталось немного, есть куда расти 🙂
Соединил экранирующую обмотку с разъемом заземлителя, доппитание платы Находится прямо на клеммы трансформатора, он конечно не очень аккуратный, но другого варианта я пока не придумал.
Проверить после сборки. Все началось практически с первого раза, случайно перепутал два разряда на индикаторе и не мог понять, что он не такой уж регулируемый, после переключения все стало как надо.
Последний этап — наклон светофильтра, установка ручек и сборка корпуса.
Светофильтр имеет утонение по периметру, основная часть вкраплена в оконное окно, а более тонкая часть приклеена двусторонним скотчем.
Ручки изначально рассчитывались под диаметр вала 6,3мм (если не перепутали), резисторы у новых уже тоньше, надо было носить пару слоев термоусадки.
Переднюю панель я решил пока не делать по двум причинам:
1. Управление настолько интуитивно понятное, что в надписях нет особого смысла.
2. Планирую доработать этот блок питания, т.к. возможны изменения в дизайне лицевой панели.
Пара фото получившейся конструкции.
Вид спереди:
Вид сзади.
Внимательные читатели наверняка заметили, что вентилятор устроен так, что выдувает горячий воздух из корпуса, а не качает холодный между стояками.
Решил сделать так, потому что высота радиатора чуть меньше корпуса, а чтобы горячий воздух не попадал внутрь, поставил вентилятор наоборот. Это конечно заметно снижает эффективность теплоотвода, но позволяет немного проветрить и пространство внутри БП.
Дополнительно я бы порекомендовал проделать несколько отверстий снизу нижней половины корпуса, но это скорее дополнение.
После всех переделок у меня получилось немного меньше, чем в оригинальной версии, и составило около 3.35 ампер.
Итак, попробую не смотря на достоинства и недостатки этой платы.
профи
Отличное качество производителя.
Практически правильная схемотехника устройства.
Полный комплект деталей для сборки платы стабилизатора питания
Хорошо подойдет начинающим радиолюбителям.
В минимальной форме требуется только трансформатор и радиатор, в более расширенном ампервольтметре.
Полностью работоспособен после сборки, правда, с некоторыми нюансами.
Отсутствие емких конденсаторов на выходе БП безопасно при проверке светодиодов и т. Д.
Минусы
Неправильно выбран тип операционных усилителей, из-за этого диапазон входных напряжений необходимо ограничить до 22 вольт.
Не очень подходящая сводка по резистору измерения тока. Он работает в обычном для него тепловом режиме, но лучше его заменить, так как нагрев очень большой и может навредить окружающим компонентам.
Входной диодный мост работает на максимум, лучше диоды заменить на более мощные
Мое мнение.В процессе сборки у меня сложилось впечатление, что схему разработали два разных человека, один применил правильный принцип управления, источник опорного напряжения, источник отрицательной полярности, защиту. Второй неправильно подобрал шунт, операционные усилители и диодный мост под этот.
Схема инженерная очень понравилась, но сначала хотел заменить операционные усилители, даже микросхемы с максимальным рабочим напряжением 40 вольт купил, но потом передумал.Но в остальном решение вполне правильное, регулировка плавная и линейная. Отопление конечно есть, без него никуда. В целом как по мне, для начинающего радиолюбителя это очень хороший и полезный конструктор.
Наверняка найдутся люди, которые напишут, что проще купить готовое, но я думаю, что скорее всего будет собирать и поинтереснее (наверное, самое главное) и полезнее. К тому же у многих вполне спокойно дома стоит трансформатор и радиатор от старого процессора, и какая-то коробка.
Уже в процессе написания обзора у меня еще больше возникло ощущение, что этот обзор станет началом серии обзоров, посвященных линейному блоку питания, есть мысли по доработке —
1. Перенести схему индикации и управления в цифровой вариант, возможно подключение к компьютеру
2. Замена операционных усилителей на высоковольтные (не знаю какие)
3. После замены ОУ хочу сделать две автоматически переключаемые ступени и расширить диапазон выходных напряжений.
4. Измените принцип измерения тока в приборе индикации, чтобы не было просадки напряжения под нагрузкой.
5. Добавить возможность отключения выходного напряжения кнопкой.
Это наверное все. Возможно еще что-то припомню и дополню, но жду комментариев с вопросами.
Также в планах посвятить еще несколько обзоров конструкторам для начинающих радиолюбителей, может у кого-то появятся предложения по тем или иным конструкторам.
Не для слабонервных
Сначала не хотел показывать, но потом решил еще фото сделать.
Слева от блока питания, которым я пользовался много лет назад.
Это простой линейный БП с выходом 1-1,2 ампера при напряжении до 25 вольт.
Вот и хотел заменить на что-то более мощное и правильное.

Товар предусмотрен для написания обзора в магазин. Обзор публикуется в соответствии с пунктом 18 правил сайта.
Планирую купить +244. Добавить в избранные Обзор понравился +160 +378
В каждый уважающий себя блок питания встроены вольтметр и амперметр.В старых моделях устройств показатели были амбициозными, но прогресс не стоит на месте, и теперь многие хотят видеть цифровой дисплей. Многие радиолюбители делают такие индикаторы на базе микроконтроллера или применяя микросхемы АЦП, например КР572ПВ2, CR572PV5. Однако есть и другие микросхемы, похожие по функционалу.
В составе набора — микросхема CA3162E, она предназначена для создания аналогового измерителя с последующим отображением результата на трехразрядном цифровом индикаторе. Эта микросхема представляет собой АЦП с максимальным входным напряжением 999 мВ и логической схемой, последняя дает результат измерения в виде трех попеременно изменяющихся двоично-десятичных четырехзначных кодов на параллельном выходе и трех выходах для наблюдения за разрядами. схемы динамической индикации.Но чтобы получить полноценный прибор, необходимо добавить декодер работы семиступенчатого индикатора и сборку из трех семи индикаторов, которые входят в матрицу динамической индикации. А также три ключевых элемента управления. Тип индикаторов может быть любой, будь то светодиодный, люминесцентный, газоразрядный или даже жидкокристаллический, все будет зависеть от схемы выходного узла на декодере и клавишах. В этой схеме используется светодиодная индикация, состоящая из трех семисегментных индикаторов с общими анодами.Они включены согласно схеме динамической матрицы, то есть все их сегментные выводы включены параллельно. А для обзора, то есть последовательного переключения, используются общие анодные выводы.
На рисунке, который мы видим выше, показана схема вольтметра, который может измерять напряжение от 0 до 100В. Измеренное напряжение поступает на делитель, собранный на резисторах R1-R3, а затем далее на выводы 11-10 микросхемы D1. Конденсатор C3 используется для устранения мешающих помех.
Резистор R4 используется для установки показаний прибора на ноль при отсутствии входного напряжения. А вот резистором R5 можно выставить предел измерения так, чтобы результат измерения совпадал с реальным, т.е. можно было сказать, что прибор откалиброван.
Логическая часть микросхемы CA3162E построена по логике TTL, а выходы также с открытыми коллекторами. На выходах «1-2-4-8» формируется двоично-десятичный код, который периодически заменяется, обеспечивая согласованную передачу данных трех разрядов результата измерения.Если используется TTL-декодер, например KR514IM2, то его входы напрямую подключаются к этим входам D1. Если применяется логический дешифратор CMOS или MOP, то его входы необходимо подтянуть в плюс с помощью резисторов. Это нужно будет сделать, например, если вместо него будет использоваться декодер или CD4056.
Выходы декодера D2 через токоограничивающие резисторы R7-R13 подключены к сегментным выходам светодиодных индикаторов h2-NZ. Сегментные выводы всех трех индикаторов связаны между собой.Для выполнения обзора индикаторов необходимо использовать ключи транзисторов VT1-VT3, база данных которых поступает с выходов h2-NZ микросхемы D1. Эти выводы выполнены по схеме, с открытым коллектором. Активный ноль, поэтому используются транзисторы структуры P-N-P.
Схема амперметра мало чем отличается от вольтметра. Вместо делителя здесь установлен шунт на пятикратном резисторе R2 с сопротивлением 0,1 Ом. Благодаря такому шунту прибор может измерять ток до 10а (если действительно точно, то до 0… 9,99А). А установка на ноль и калибровка, как и в схеме вольтметра, осуществляется двумя резисторами R4 и R5.
Применяя другие делители и шунты, можно установить другие пределы измерения. Например, 0 … 9,99В, 0 … 999 мА, 0 … 999В, 0 … 99,9А, все зависит от задач, поставленных перед изготовлением устройства. И вообще, на основе этих схем можно сделать самостоятельный измерительный прибор для измерения напряжения и тока (раз уж про мультиметр).Однако стоит учесть, что даже применяя жидкокристаллические индикаторы, устройство будет потреблять значительный ток, поскольку логическая часть CA3162E построена на логике TTL.
Устройство питается от постоянного стабилизированного напряжения 5В. В блоке питания, который будет устанавливаться, необходимо предусмотреть такое напряжение на токе не ниже 150 мА.
В девальвации девайса нет ничего сложного. Итак, вольтметр. Сначала замыкаются выводы 10 и 11 d1, а резистор R4 закручивается с нулевым показанием.Далее снимаем перемычку, замыкая выводы 11-10 и подключаем шток устройства к «нагрузочным» клеммам, например, мультиметра. Регулируя напряжение на выходе источника, резистором R5 калибруют прибор так, чтобы его показания совпадали с показаниями мультиметра.
Амперметр. Вначале, не подключая нагрузку, отрегулируйте резистором R5, выставив показания на ноль. Теперь им нужен постоянный резистор сопротивлением 20 Ом и не ниже 5Вт. Установите напряжение 10В на блок питания и подключите этот резистор как нагрузку.Закинуть резистор R5 так, чтобы амперметр показывал 0,5 А. Хотя никто не запрещает калибровку и на образцовом амперметре, просто автору показалось удобнее делать с резистором. Хотя определенно, на качество резистивного сопротивления влияет качество калибровки.
Комфортный и небольшой блок питания с регулировкой напряжения и цифровым индикатором, который мы сделали некоторое время назад, сделан на основе готовых модулей, так что все необходимое для их соединения между собой.Но начнем по порядку … После изготовления предыдущего стало понятно, что более точного регулирования напряжения и тока не хватает. Поэтому было решено сделать еще один небольшой настольный блок питания. Готовая база устройства — это еще один модуль, готовый к источнику питания на LM2596S.
Эта микросхема может обрабатывать нагрузку до 3а, конечно с хорошим радиатором. Можно купить готовый модуль на ebay или Али Экспресс, а можно найти самому — так все штучки.
Схема простого цифрового блока питания
Первая из вышеперечисленных схем — без светодиодов, вторая имеет возможность использовать светодиоды для управления выходом — ограничения по напряжению или току. Правда, схема немного усложняется введением микроконтроллера. Диапазон регулировки напряжения не указан — все зависит от того, какой силовой трансформатор будет задействован. А сама микросхема работает до 45 вольт. Вот список материалов и инструментов, которые использовались в этом проекте.
Алюминиевый корпус.
Преобразователь DC-DC LM2596S.
Потенциометр 10К — 2 шт.
Ручки для потенциометров.
Цифровой вольтамперметр.
Стакан.
Лак для ногтей.
Жидкое средство для удаления или ацетон.
Домкраты типа «Банан».
Недвижимость с проводами под «Банан»
Дополнительные сведения
Остальные компоненты необходимы только в том случае, если вы хотите, чтобы светодиоды знали об ограничении тока или напряжения.
Микроконтроллер ATTINY85.
2 универсальных PNP-транзистора.
500R Резистор — 4 шт.
Резистор 10К — 2 шт.
100 NF Керамический конденсатор.
Стабилизатор 5В L7805CV.
Радиатор для стабилизатора напряжения.
Светодиодные индикаторы.
Полис хлоридный травильный раствор.
После всех расчетов корпуса и комплектующих, разработан макет лицевой панели устройства с помощью программы фотошоп.Далее распечатайте на фотобумаге хорошего качества с помощью лазерного принтера.
Поместите фотобумагу на алюминиевый футляр стороной для печати на алюминии. Используйте утюг, чтобы тепло равномерно распределялось по поверхности. Делайте это около двух минут. Подождите, пока он остынет, и удалите бумагу. Осмотрите панель и закрасьте нужные места лаком для ногтей. Все, что не накрыто — отравится.
Как только начнутся надписи на лицевой панели, промыть все холодной водой.Теперь поместите все элементы управления и контакты на алюминий и раскройте провода согласно схеме.
Здесь в качестве радиатора можно использовать алюминиевый корпус. Детали контроллера собраны небольшой партией — сверлить тут нечего.
Вот код прошивки для attiny85, он очень простой, и, конечно, есть способы сделать то же самое и без микроконтроллера, но мы просто любим их использовать 🙂
Как работает цифровой БП — видео
камер изготовлены из светодиодного вольтметра.Схема самодельного цифрового вольтметра на амперметр (SA3162, KR514Y2). Вольтметры на светодиодах.
Хинди представляет собой составление схем на хинди. Цифровой вольтметр и амперметр используются только для микроконтроллеров с микросхемами CA3162, KR514I2. Вы можете заблокировать лабораторию со встроенным устройством — вольтметром и амперметром. Используйте вольтметр, который позволяет увеличить выходной сигнал, а также измерить амперметр, измеренный при загрузке.
С помощью обычных лабораторий с элементами управления, которые теперь доступны в цифровом формате. Радиолюбители могут создать естественное устройство, основанное на микроконтроллере или маленьком ADC, таком как KR572PV2, KR572PV5.
Микросхема
Ca3162e.
Есть разные микросхемы, которые уже используются. Halimbawa, может использоваться микросхема CA3162E, созданная для того, чтобы создать аналоговый метрополитен, который может отображать результаты на длинноразрядном цифровом индикаторе.
Микросхема
CA3162E представляет собой АЦП с максимальным входным напряжением 999 МВ (за несколько часов, число «999») и многозначный код, содержащий четырехзначную информацию в десятичном формате. Есть параллельный выход и длительный выход для обзора динамических цепей. показания.
Чтобы создать полный инструмент, добавьте декодер, чтобы сделать это в режиме реального времени и сделать большой сегмент питонга, предназначенный для динамической обработки матрицы.
Учетные записи могут управлять любым, -лодидным, люминесцентным, газоразрядным, жидким кристаллом, все это зависит от схемы выходного узла и декодера. Ginagamit ito dito LED индикация. На табло с длинными сегментами, на которых изображены надежные аноды.
Эти функции касаются динамической схемы Матрицы, их все, что связано с сегментами (катодами), которые связаны с умом. При проведении обследования, вы можете найти, проверить, какие аноды использовать.
Консольный вольтметр.
Сейчас больше не работает по схеме. На рис. 1 представлена схема вольтметра, которая может быть подключена к нулевому напряжению 100 В (0 … 99,9 В). Синхронизация выполняется с помощью переключателей 11-10 (входных) микросхемы D1 с помощью делителя, подключенного к резисторам R1-R3.
Tinatanggal ng Condenser SZ epekto ng pagkagambala to resulta pagsukat. Резистор R4 обеспечивает нулевое значение инструмента, позволяет увеличить входной сигнал и резистор R5, а также ограничивает его использование, чтобы получить результаты, полученные в результате этого, вы можете настроить такое устройство.
Larawan. это. Схема Эскематико. Цифровой вольтметр на 100 В на микросхемах CA3162, KR514ID2.
Теперь вы можете использовать выходной чип. Основные характеристики CA3162E работают в режиме TTL, а также выходят из нескольких наборов данных. Благодаря выходным данным «1-2-4-8», этот многопользовательский код набирает обороты, и вы можете полностью просмотреть данные, полученные в результате долгих разрядов.
Если TTL-декодер используется, как KR514IM2, то входные данные напрямую подключены к входам D1.Если CMOS или Mop logic decryctor является инициализатором, то входные данные подключаются к ним, а также к дополнительным резисторам. Kailangan itong gawin, halimbawa, kung на KR514IID2 используется декодером K176ID2 или CD4056.
Выход декодера D2 с ограничением резисторов R7-R13 связан с выходным сегментом светодиодного индикатора H2-NH. Конкретный сегмент всех длинных тегов согласован. Транзисторный ключ VT1-VT3 используется в ходе опроса, база данных, в которой используются выходные данные микросхемы H2-NZ D1, создана.
Это сделано в рамках схемы открытого коллектора. Нулевые, стандартные, транзисторы системы R-P-PR используются.
Amphheretra eskematiko диаграмма.
Схема амперметра
показана на рис. 2. Видно, что это не так, как надо. Этот разделитель работает только с ризистором R2, который может быть изменен на 0,1 от. Воспользуйтесь этим, этот аппарат суммируется на уровне 10A (0… 9.99a). После установки нуля и калибровки, как показано на схеме, установлены резисторы R4 и R5.
Larawan. 2. Принципиальная схема цифрового амперметра на 10 А и других микросхем CA3162, KR514IN2.
В зависимости от выбора делителей и шунтов, вы можете использовать различные ограничения параметров, значений, 0 … 9,99 В, 0 … 999 мА, 0 … 999 В, 0 … 99,9 Это зависит от параметров вывода, предоставляемых лабораторными работами, которые могут быть установлены в этих параметрах.Используя схемы данных, вы можете обрабатывать малые устройства, чтобы прослушивать их и использовать (настольный мультиметр).
Дапат, который позволяет использовать кристалл, используя логику TTL. Samakatuwid, это прекрасное устройство с автономным переводом на хинди. Автомобильный вольтметр (Larawan 4) очень удобен.
Подающее устройство с паропоршневым стабилизатором напряжения 5В. Поставка курьерской энергии может быть установлена, и она может быть использована для того, чтобы получить больше всего в течение длительного времени на хинди с током до 150 мА.
Pagkonekta sa aparato
Рис. 3 представляет собой диаграмму подключения к метро в последней лаборатории.
Larawan. 3. Схема подключения метро к последним лабораториям.
Рис.4. Самодельный автомобильный вольтметр на микросхемах.
Детали
Получите лучшие чипы CA3162E. Из аналога, связанного с 2054 годом на родном. Вы можете использовать его аналог на хинди ко Алам.
Наносите больше, чем другие. Эта схема вывода может быть использована в любом декодере и уникальных функциях. Halimbawa, если вы хотите использовать резервные копии, работать с CD514IN2 (как показано на рисунке), и транзисторы VT1-VTA являются надежными, открытыми, открытыми и разнообразными эмиттеры на надежных катодах.Вы можете использовать CMOS-логические декодеры, затягивать различные входные сигналы и использовать дополнительные резисторы.
Suweldo
Sa pangkalahatan, это очень просто. Используйте вольтметр. Когда совпадение 10 и 11 D1 уже сейчас, а R4 имеет нулевое значение. Установите, используйте перемычку, установите параметры 11-10 и подключите капури-пури к устройствам на терминалах, переключая, halimbawa, мультиметр.
Увеличивает выходной сигнал, резистор R5 настроен и настроен для калибровки инструментов, чтобы проверить работу мультиметра. Susunod, магнитный амперметр. После того, как хинди наклоняется к нагрузке, вы получаете R5, который уже не работает. Теперь вы не сможете сопротивляться сопротивлению 20 из 20 и более 5 Вт.
Установите напряжение 10 В с питанием от источника питания и подключите его к другой нагрузке.Установите амперметр R5 для измерения амперметра 0,50 A.
Вы можете калибровать и откалибровать и измерить капури-пури амперметр, вы можете использовать его с родным рисунком, получить доступ к этой функции.
В любом случае, вольтметр из этого может быть сделан. Диаграмма естественного инструмента показана на рис. 4. Схема, полученная на рис. 1, обнаружена только на входе в цепную схему.Это устройство, которое вы можете использовать в течение длительного периода времени, делает это, чтобы использовать его в любом случае.
Все из бортовой сети, подключенной к делителю R1-R2-R3, настроены на вход микросхемы D1. Параметры делителя, указанные на диаграмме на Рисунке 1, используются для измерения 0 … 99,9 В.
Блок питания, который больше не работает до 18 В (более 14,5 В при неисправности). На этой странице вы найдете все, что вам нужно.Samakatuwid, это устройство работает на страницах 7 … 16V. Источник питания 5V создан с использованием стабилизатора A1.
Pagbati sa all. Матутутухан уже сейчас на вольтметре. Если вы хотите, чтобы вольтметр много работал от вас. Ученики 8 класса по физике. И еще, вольтметр (вольт + гр. Ετρεω panukala) — это устройство с прямым справочником для определения напряжения или электромагнитного поля в схемах.Это происходит параллельно с нагрузкой или подключением электричества. (Находится в Википедии)
Перпектурный вольтметр позволяет быстро изменять настройки. Samakatuwid, больше всего панелей, которые работают на вольтметре, увеличивают значение устройства, которое может быть умопомрачительно, самакатувид, больше катумпаканов и других приложений. На этом языке, хинди это налалапать на нашем аппарате, на проводах, когда вы слушаете сукат, это делает вас доступным по цепи и интересам.
Используется в работе, вольтметр электронный, цифровой. Этот чип, который можно установить, может суммировать сигнал и преобразовать его в цифровую страницу для быстрого преобразования.
В зависимости от сигнала, вольтметры установлены, например:

Сейчас сила очень важна.
Нгунит марахил другие изображения имеют больше всего:
antas индикатор / вольтметр на магнитофон.

или просто на автомобиле ВАЗ.

Вольтметры высокого разрешения могут быть очень важны — приостановка может быть указана стрелкой, которая не вызывает сомнений и не вызывает никаких сомнений в том, что это означает ошибку. Какой-то этот вариант имеет электронные устройства. Индустрия Sobyet представляет собой последние чипы URI 572PV2 и 572FV5, созданные на хинди на основе морали.
Пагхатид:
Обычные пакеты, толкатели и другие средства защиты.

Наботайте обычную почту без следа для 40 каждый из каждого заказа.
Inaangkin na katangian and katotohanan:
-Diapan Pagsukat 3.2-30 вольт.
— Защита от языка хинди.
Диод устанавливается на защиту.
— Поднимите напряжение до 10 вольт с точностью 0,01 дюйма + -1 знак
— Mga сверлит на 10 вольт katumpakan 0.1 дюйм.
Светодиоды красного цвета.
Может быть использован для других сегментов питонга
— Хинди используется для нутриентов
Talagang Feed из проводов, которые могут быть использованы для проводов, полученных от проводов
— бинубуо из 3-х человеко-мерных тегов 0,56 размах, на расстоянии 14 мм
— Обновление данных 5 после начала
-Максимально возможное напряжение 30 вольт
Ограничение на стабилизатор на плате.
-Минимально 3,2 вольта.
Sa katunayan, tungkol sa 3,6 вольт.
— Устранение неполадок:
0,01 В, напряжение синусук. 10 В при 0,1 В от 10 В и более высокого, 1% ± 1
Катумбы (АЦП, 12 бит)
-Температура диап. -10 ℃ ~ 65.
— Размер: 48 мм x 29 мм x 22 мм (длина * ширина * высота)
Посадочное отверстие: 46 * 27 мм.
— Это звучит на хинди до 20 мА.
Наслаждайся просмотром данных, которые накапливаются в числах по тегам — увеличивать количество сегментов насусуног, увеличивать количество сегментов, увеличивать количество просмотров до 9002 9002
за 20 месяцев 3
англ. Tumutugma sa ipinahayag, на хинди есть.Samakatuwid, hindi ako titigil sa detalye.
Теги для фиксации вольтметра в окне:

Плата накапливается на всех этапах работы, когда нужно наносить герметик или наносить герметик.
Светофильтр на светофильтре и защита на светофильтре:

Светофильтр на передней стороне матового цвета, световой эффект на белом фоне:
персонаж.Кахит на языке хинди содержит:
Фотографии для просмотра

Этот снимок является «сделанным капагом», который не может быть изменен, но любит параметр, соответствующий значению

.
Когда вы работаете на доске:
Если вы хотите узнать, какие записи есть на хинди.

D1 Защитный диод светится на хинди, когда говорят на хинди (хинди таманга полярности).Стабилизатор U2 7133H Holtek (3.3 Вольт) представляет собой микросхему. В качестве источника питания стабилизатора (большое количество капель) используется диод на 0,1 вольта, диод на 0,1 вольта, большой диод на 0,2 вольта, минимальное напряжение питания вольтметра и вольтметра. Гарантия на хинди бабаба на 3,6 вольт гарантирована. Еще один хинди, который делает все возможное. Резисторы 221 (8CTUK) ограничивают количество сегментов, связанных с подключением.
Отображение контроллера выполняется. Когда вы выбираете PIC16, вы можете использовать несколько популярных в каталоге 16 маяков, которые вы можете использовать в контроллерах серии Holtek. В любом случае, 12-битный АЦП работает на 30 вольт и 1 разряд. В небольшом количестве, возможно, использовать 8-битный АЦП.
Сообщений:
Применяйте банальное переключение на универсальные устройства.
Узнайте, что делать минус, это наши электрики, чтобы использовать, и хинди, когда они говорят.
Кабели поворотов для сабай на русском языке — вывод на хинди. Пружинный терминал Ginamit wanghal.

Напряжение 3,2 вольта составляет минимум 3,4 вольта, а общий стабилизатор — минимум 3,4 вольта.

накалимутан на лумипат в массе малакинг ханай

на панкалахатан, катумпакан медьо матаас и кахит на это ай натагпуан на анг касалангангуангуанга, тикангуангуангуангуан, тикангуангуангуангуан, тикангуан, тикангуангуан, тикангуан, тикангуангуангуан Палатандаан.
Хинди, чтобы заморозить баяд, приготовить его и приготовить фен для волос на + 50c. Результаты получены на хинди.
Sinakop an anak ng bata

BAD Photo.

Это очень интересное видео, созданное с помощью основных моментов и обновлений, которые доступны для любого типа:
Обозначения:
Сделать самодельный — прямо. Если вы хотите запечатать его, вы можете использовать его в качестве защиты IP 67.Есть данные для датчиков для аналогичных данных вольтметра — все запасные болтметры доступны. Используйте это самодельное зарядное устройство для автомобильных аккумуляторов на транспортном средстве для электронных ламп. В любом случае, вы можете снимать изображения, которые используются в любом случае — люди, которые любят слушать фотографии на разных языках. Хинди также публикует ссылку на лабиринт на карте, опциональный и удобный для личного пользования.
Mayroon Ding Mas Mga Pagpipilian для вольтметров — все равно.
Плюсы:
Изображение на экране с рамкой (изображение на экране) дает возможность использовать данные на хинди, созданные на гавани
Малаки, и на нескольких экранах с номерами
, которые можно найти на
разных экранах
. Хинди содержит изображение
Katumpakan с точностью до + -1.
Минус:
Капангьярихан имеет значение 3.6 вольт (накала 3,2)
Баяд является надежным помощником.
Plano kong bumili ng +11. Отправить на Paborito Нагустухан ко анг пагсусури +28 +43
Это простой аналоговый аналоговый вольтметр. Использование синусоидального сигнала в любой светодиодной точке, созданной с помощью сенсорного датчика (не считая его использования с любой линией светодиода), представляет собой цифровой микроконтроллер с функцией управления.Вольтметр отсутствует в качестве дополнения к регулируемому источнику питания и может быть изготовлен из ручек, которые доступны в любом месте.

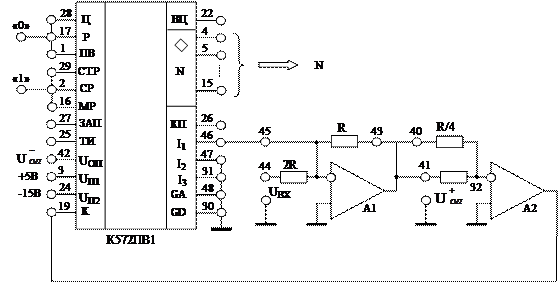

Принципиальная схема.
Вольтметр
позволяет отображать и отображать модуль отображения. Обеспечивает подачу напряжения 5 В, ATmega8 MK с панелью опорного напряжения и регистрами с 32 светодиодами.

Простой светодиодный вольтметр — Схема цифровой детали.
Если вы хотите узнать больше 1-32 В с разрешением 1 B, то он обеспечивает автоматическое сканирование с точностью до 0.1-3,2 В с разрешением 0,1 В.

Вольтметр простой светодиодный — схема индикатора.
Принцип работы основан на использовании большого количества функций ADC0 и преобразователя ADC1. Преобразователь ADC1 предназначен для использования в режиме реального времени. Этот датчик работает с вашим датчиком, чтобы добавить R9 к R9 через контакт PC2 Pin — с делителем 1:10 или без него. Для напряжений 0,1–3,2 В, входной сигнал с CON2 может быть подключен к ризистору R8 и непосредственно к входу преобразователя ADC0.Если вы хотите увеличить напряжение на напряжении 3,3 вольта, оно должно быть подключено в любой момент (установленный диод LED33 вверх), в любое время года.
Чтобы увеличить вольтметр для питания с напряжением 15 В, можно установить делитель 1: 4 на внутренний делитель, который позволяет увеличить напряжение до 16 В с разрешением 0,5 В. Он позволяет набирать сообщения, вы можете использовать их и сделать правильный выбор R9, подключив его к PC2, ADC1 и сделав это, вы можете использовать кольцо с открытым кодом.
Диоды
D2-D5 (включая R8, R10) представляют собой лучшую простую защиту преобразователя от источника питания в зависимости от того, какой источник питания обеспечивает ATMega, с напряжением 5 В. Конденсаторы C7, C8 могут быть подключены более одного типа. . Все справочные материалы ATMega изменяются в течение всего времени. Большой капури-пури сделан на TL431. Большая часть справочной информации существует на 3,3 B. Эта настройка задана с помощью потенциометра.Установите резисторы R3 и R4, которые нужно заменить на электрический потенциометр.
Поставка аналогового МК имеет размер, рассчитанный на 10 микрон и конденсатор 100 НФ. Цифровое разделение угловой массы на аналоговое.
Более подробная информация о регистрации осуществляется через регистрацию сигналов, передаваемых через CLK, D и C., а также через разъем CON4.
Добавить режим
Вольтметр может работать в режиме «Luminous Point» в стандартной настройке или в режиме LED на линии.Настройка режима выполняется через подключение к контакту PB0, контакт 14. Подключение к основному режиму означает, что этот режим используется в массовом режиме.
T1, R6, R7 и LED1 транзистор создан просто, потому что он позволяет избежать резисторов для всех дисплеев с 32 светодиодами. Уникальный естественный результат имеет рейтинг R7.Вольтметр изготовлен специально для печатных плат. Mga файл при прошивке -.
Вольтметры, у которых есть ошибка, отображаются на 4%, наблюдаемых в группе переменных. Вольтметры позволяют использовать электрические инструменты с использованием светоизлучающих элементов — неоновые лампы, люминесцентные светодиоды и хрустальные светодиоды.
Используется для подключения различных вольтметров, которые используются для работы с радиостанциями, когда доступны различные варианты, каждый из которых имеет 10%, каждый .
Чтобы использовать все цифровые чипы, подключенные к источнику больше +5 В, индикатор вольтметра может работать, диаграмма, отображаемая на рис. 1, a. Все светодиоды установлены на светодиодах с напряжением 1,2–4,2 В и 0,6 В. Входной сигнал на 20 часов, источник питания с напряжением +5 В, светодиоды могут быть подключены к лучам света. tungkol sa 60 ma.
Эта функция используется для обеспечения работы, устранение падения напряжения при переходе базовых транзисторов и прямое подключение всех диодов к 0.6 v sa bawat elemento.
Транзисторы VT1-VT7 и светодиоды HL1-HL6, а транзистор VT1 используется в схеме эмиттерного повторителя, создан для того, чтобы использовать входные инструменты управления. Если на входе больше всего на транзисторах VT1-VT7 на 1,2 В, светодиоды HL1-HL6 созданы, а светодиоды — нет. Если входной сигнал подключен к сети с напряжением 1,2 В, цепь будет подключена к базе транзисторов VT1, загорится светодиод VT2 и HL1.Каждый раз больше, чем 0,6 В, создается схема, состоящая из диода VD1, резистора R3 и транзисторного перехода светодиода — эмиттера на транзисторе VT2 и транзистора VT3. Нет, натуральные светодиоды с увеличенным входом до 4,2 В.
Чтобы включить стабилизатор на входной цепи в режиме стабилизации, он может синхронизировать напряжение, моделируя стабилизацию, стабилизацию.Этот тегапагпахиватиг является легким синусубайбайном и большим. Аккумуляторная батарея .. В зависимости от источника питания, он предназначен для использования резистора R8 на более высоком уровне.
Для подключения, транзисторы CT315 (все в одном корпусе) могут быть статичными с номинальным значением 50 … 60, диоды из серии KD102, KD103. Индикатор вольтметра
находится в пластиковом футляре перьевой ручки (рис. 1,6), его панель не используется, а монтажная плата устанавливается и устанавливается на расстоянии 1 мм.На плате контактная спиральная пружина изначально была сделана, чтобы использовать эпоксидный компаунд в двойном корпусе. Благодаря контактам тегов на плате устанавливаются анимированные светодиоды и естественные элементы тегов. Эта печатная плата оснащена штырем 25 мм, который можно использовать, как и на хинди.Для подключения кабелей к кабелям, небольшие зажимы с тегами припаяны (Рисунок 1, B).
Конструкция элементов питания выполняется из проволоки 0,12 или PEV-2 0,12. Вы можете использовать монтажные платы, печатную плату из выходных элементов, которые являются эпоксидным компаундом. Используя светодиоды, вы можете сверлить с диаметром 2,5 мм, работать с несколькими светодиодами.
Функция управления светодиодами наблюдает за светодиодами, которые светят люминесценцией.
Чтобы включить или выключить полный набор электронных устройств, это может быть сделано или обновлено, чтобы увеличить рабочий режим, когда узел может использовать много разных устройств постоянного тока, которые можно использовать с разными моделями DC. Это приложение, предназначенное для естественных тегов, созданное на рис.2. Максимальный входной индикатор 0,1 мА, напряжение питания 10 В, напряжение питания от источника питания не превышает 10 мА.
Устройство состоит из резисторов R4-R6 и транзистора VT1, а также светодиодов HL1 и HL2. Сделайте балансировку, чтобы использовать транзисторы, подключенные к 1-му каналу, все светодиоды уже открыты и доступны. Если киноконтроль больше всего светится, транзистор VT1 будет светиться светодиодом HL2.Наблюдаемый киноконтроль в течение длительного времени работает с транзистором VT1 с человеческим свечением HL1.
Чтобы получить возможность подключения к сети через SA1, вы можете использовать зарядное устройство на фольгированной плате, чтобы получить доступ к диаграмме. Для управления режимами работы, двойная отвертка содержит конденсатор, подключенный к входным резисторам R1-RN в конденсаторе, установленном на базе транзистора.Входные резисторы работают в зависимости от мощности киноконтроля — 10 кОм или 1 В, со статическим коэффициентом передачи транзистора VT1 и 50. Таким образом, вы можете сбалансировать светодиодные индикаторы.
Для подключения, это работает, чтобы использовать светодиоды, которые обеспечивают высокое качество свечения в течение 5 MA.
Дробница Н.А. 60 радиоустройство.
Каугнай с сообщениями.№
Sa Рис. 58 напишите простую схему. Kumikislap, автоматическое моделирование кадров и отключение в любое время дня. Это реле, простая лампа, потенциометр и настройка фоторезистора LDR03 или …….
Игра представляет собой «игры для детей». Злоумышленники нападают на него, и они насадили на хинди «кавай», в часы, чтобы открыть доступ к обычному каналу.Использование светодиода включает в себя множество светодиодов. Защитники …….
Электронные домохозяйки для создания и ремонта автомобилей
Вольтметр, который можно установить на панели инструментов, позволяет быстро управлять всеми параметрами бортовой сети, использовать его с разрешением естественного устройства, позволяющим увеличить скорость быстро работает. Дискретный светодиодный индикатор напряжения отвечает за лучший возможный параметр.Натуральное оборудование доступно и для использования в любое время и в течение длительного времени (звукоизолирующее оборудование). Сделайте это, как только вы, в любом случае.
Он создан без деталей. Какая-либо линейка светодиодов подключена к постоянному синусугуру через многополюсный резистивный болт-делитель. Узнайте о пороговых значениях светодиодов, транзисторов и диодов. Для простого набора элементов, это позволяет увеличить количество светодиодов на искровой диаграмме (обозначено как B).Качественные устройства в режиме воспроизведения доступны любому радиоприемнику.
Этот параметр предназначен для использования светодиодных индикаторов независимого компаратора, отображающего входной сигнал с капури-пури (биланг, халимбава, B), который может использоваться в качестве компараторов, используемых в качестве компараторов. Вы, пороги, которые можно использовать и выключить, представляют собой множество микросхем, которые работают для всех. Классифицированная ОС теперь очень важна, и она очень важна для управления светодиодами.
Вакас, невозможно применить к трабах (4), можно применить аналоговое преобразование. Дизайн может быть очень упакован, как единое целое, так как он может быть использован для многих деталей, и это нерентабельно.
Вольтметр, который используется в вашем пансионе, оптимизирован для поиска — эти малые пороговые значения светодиодов позволяют использовать минимальные параметры, которые можно использовать и которые доступны для различных элементов……………………………………………………………….. Принцип работы устройства основан на пороговом значении цифровой микросхемы.
Аппарат (переход на Larawan 1) является анимационным, но не скрытым. Для кадастрового перехода на любой вкус, когда вы набираете 10 … 15 баллов по 1 В. и читаете, и все это невероятно много.
Пороговые значения содержат инверторы dd1,1-dd1.6, которые представляют собой двухлинейный усилитель с большим набором параметров. Ограничение порогового значения инверторов связано с большим количеством микросхем питания, надежностью, надежностью, подключением впускных отверстий и болтами питания.
Если входной преобразователь подключен к порогу, он может быть изменен только на выходе. Самостоятельно, светодиод, обслуживающий инвертор нагрузки, имеет выходную мощность (мощность). Выходной инвертор получает много света, светодиоды появляются и выключаются.
За счет выходного резистивного делителя, R1-R7 в инверторном преобразователе, подключенном к встроенной сети. Добавление большого количества бортовых устройств имеет собственное значение.Все множество инверторов и светодиодная линия содержат одну микросхему. Установите скорость ризистора R1-R7 в соответствии с этим параметром. Чтобы приготовить хакбанг, катумбас 1 V.
Kapasitor c2 с R1-образным фильтром, состоящим из большого количества фильтров, позволяет увеличить количество разрядов, которые вы можете использовать, как halimbawa, и мощный двигатель. Конденсатор C1 Стабилизаторы микросхем предназначены для настройки, позволяющей настроить все необходимые параметры.Резисторы R8-R13 ограничивают выходную мощность инверторов.
Может быть, установлены резисторы R1 — R7? Благодаря входу инверторов DD1.1.-D1.6, самые безумные транзисторы устанавливаются, ореолы естественных ореолов, могут быть очень красивыми. Вы можете использовать его в качестве разделителя по всему миру, используя множество анимированных инверторов (на хинди, до 6×10-5 мкА).Минимальный размер разделителя может быть увеличен до 10 В.
.
Ipa-set в течение 100 мкА, имеет ореолы, которые несут в себе сильные волны. Значение DF = R1 + R2 + RC + R4 + R2 + R6 + R7 (больше, чем больше, так и больше, чем в миллиампер) имеет значение минимум 3 UV: RDX / имин = 10В / 0,12 = 100к.
Теперь вы можете использовать резисторы с сопротивлением UPR = 2, так же как и резисторы, соответствующие UPR = 2, а также резисторы, равные 3 V.через входное напряжение 15 В на ризисторе R7, 3 В должно быть увеличено напряжение, и оно будет подключено к внутреннему делителю (делителю) ID = UBX / RD = 15 В / 100 кОм = 0,1 при 150 мкА, может быть изменен резистор R7: r = upp / id; R7 = 3 в / 0,15 ма = 20к.
Входной инвертор dd1,5 3 В имеет входное напряжение, равное 14 В., которое необходимо сделать через делитель, если id = 14 В / 100 ком = 0,14 мА.Выберите значение r6 + r7 = upp / id = 3 / 0,14-21,5 ком.
Кая r6 = 21,5-20 = 1,5 ком.
Может быть установлено, что резисторы на делителях имеют следующие значения: R5 = URPHRD / UVH- (R6 + R7) -1,6 кОм; R4-2 com, rz-2.2 com, r2-2.7 com и, sa wakas, r1 = rd- (r2 + r4 r4 + r5 + r6 + r7) = 70 Kom-68 com.
В зависимости от того, сколько всего, больше пороговых значений элементов CMOS чипа можно получить на 1/3 меньше, чем на 2/3 выключателя.Все элементы единственной микросхемы, созданной в едином технологическом цикле, в кристалле могут быть ореолами, снижающими пороговое значение. Samakatuwid, пункт са tumpak на PAG установки нг «Симула нг sukat» нг вольтметра, анг R1 risistor ау sapat на upang mapalitan нг isang sunud на Kadena нг isang обрезки на может kinakalkula halaga нг мукх на permanenteng может isang номинальный на halaga нг dalawang beses на самом деле делает это в течение всего дня.
Температурный контроль аппаратов очень эффективен.Если температура повышается от -10 до +60 ° C, порог срабатывания достигает сотых долей Вольты. Микросхема DA1 может иметь высокую температуру до 30 МВ при температуре 0 … 100 ° C.
Выходной стабилизатор DA1 имеет большую мощность на 6 В, а другие инверторы доступны только через светодиодные индикаторы. Чип инвертора k561ln2 обеспечивает выходную мощность 8 мА.Светодиоды AL307BM могут отображать любые другие значения, пересчитывая номинальные значения резисторов R8-R13. Конденсаторы можно использовать с любой номинальной мощностью до 10 В.
Чтобы установить, какое устройство подключено к регулируемому выходу, можно подключать бортовую сеть. Благодаря подключению выходного напряжения к источнику 10 В и регулировке обрезки на максимальном уровне двигателя, который не зависает от светодиода HL1, включен.Автоматически устанавливайте новые версии операционной системы.
Вольтметр крепится на печатной плате из фольги стеклостолита с толщиной 1 мм. Рисунок 2. Это сделано для установки подстроечного резистора SPZ-33, с натяжением — MLT-0,125, конденсатор C1 — км, C2 — K50-35.
Прикрепите пластиковую коробку к пластиковому ящику с помощью винтов m2.5 на трубчатых стойках и почти всегда на ДСП DA1.Этот чип позволяет установить пластиковую (на хинди металл) грань на плату. На небольшой панели можно установить трубчатую стойку и установить ее.
Устанавливаются светодиоды на 90 градусов, чтобы оптические оси были параллельны плате. Вложения, которые постоянно используются, можно играть на игровой доске и использовать различные устройства, чтобы делать игры в буфете, просверленном в двух разных стилях.
Literatura
1. Нечаев И. Светодиодный сигнальный индикатор. — Радио, 1988, № 12, с. 52.
2. Исаулов В., Василенко Э. Упрощение записи данных. — Радиаматор, 1995, № 3, с. Лима.
3. Тихомиров А. Боковой сетевой индикатор. — Радиоаматор, 1996, № 10, с. 2.
4. Навдицкий городской указатель напряжения бортовой сети. — Радио, 1992, №7, с. 18-20.
О. Клевцов, г. Днепропетровск, Украина.

Радио Радио 1998, номер 2.
Tandaan от редакции журнала Radio Magazine: Стабилизатор с большим количеством устройств, включая входной чип (на выходе 8 и 17), имеет большой запас прочности. на 0.1 МК. Чтобы защитить стабилизатор от случайных многократных всплесков в бортовой сети, амплитуда сигнала может быть установлена на 80–00 В.
