С 1993 года я намеревался сохранить «хобби» веб-сайта только Valve Audio, но в 2002 году мне предложили другую транзисторную установку QUAD, состоящую из тюнера FM4, предварительного усилителя QUAD 34 и усилителя мощности QUAD 405. Все они были ранними. «коричневые» модели со штекерами DIN, которые обычно не вызывают особого интереса и их было бы трудно продать по той цене, которую они действительно стоят ~ Я решил сохранить набор и использовать его в своем учебном кабинете, но сначала я хотел поэкспериментировать с 405, чтобы узнать, правдивы ли слухи

Многие печатные платы QUAD 405 имели входные операционные усилители, установленные в разъемы, что, конечно же, способствовало замене каждого совместимого по выводам OP-этого и AD-того с обычным субъективным анализом и обсуждениями. Часто самые дорогие устройства или устройства с наименьшими искажениями звучат лучше всего. ~ даже если все еще очень шумно ~ Из-за входной топологии простая замена операционного усилителя НЕ решит проблему высокого шума входного каскада, как я попытаюсь объяснить ниже

После применения некоторых из опубликованных в Интернете модификаций или «обновлений» я решил заняться проблемой шума входного каскада, что еще больше улучшило усилитель как объективно, так и на удивление субъективно ~ Теперь QUAD 405 звучал очень впечатляюще и заслуживал дальнейшей работы ~ Это было добавлены новые сглаживающие конденсаторы большей емкости ~ Улучшенные выходные разъемы и позолоченные фоно-входы, параллельные 4-контактному разъему DIN, чтобы его можно было легко подключить ко многим системам, что позволяет проводить прямое сравнение с другими усилителями [ Я знаю, но мы все это делаем]

Существует ряд «модификаций» QUAD 405, которые можно найти ~ Большинство из них не являются модификациями или даже обновлениями, а просто заменой конденсаторов и резисторов ~ Лучшая информация, которую я нашел в Интернете в 2002 году, была от Бернда Людвига [2010 update] и я предлагаю вам прочитать его слова вместе с моими

Приведенная ниже информация основана на работе Бернда, за исключением изменения неинвертирующего входного каскада ~ изменения положения C8 и изменения входа/выхода ~ Другие изменения, такие как удаление ограничителей тока и обеспечение лучшего источника тока вместо Tr1, были впоследствии применяются и упоминаются на странице 9 40520016

Если вы хотите отремонтировать или модернизировать свой QUAD 405 или просто хотите узнать больше о 405 и 4052, вы можете загрузить сервисные данные QUAD 405, которые я воссоздал в формате pdf. схем в формате pdf от второго [производственного] выпуска QUAD M12333 405 до некоторых моих модов ~ Также вы должны прочитать эту статью Питера Уокера и Майкла Альбинсона

Следующие изменения были внесены в QUAD 405 с печатными платами M12565 выпуска 3 ~ другие проблемы с печатной платой аналогичны, но отличаются ~ см. примеры

При включении 405 стало ясно, что что-то не так! ~ QUAD даже разместил ярко-красный светодиод на передней панели, чтобы обозначить это, и это было первое, что нужно было изменить ~ Он был заменен желтым светодиодом HP, работающим при более низком токе около 7 мА, путем замены последовательного резистора на 6,8 кОм. ~ Старые зеленый и красный светодиоды на предусилителе 34 и тюнере FM4 также были заменены на желтый и красный светодиоды HP, работающие на частоте ⅓ исходного тока

При длительном прослушивании этот QUAD405 звучал . . . приемлемый ~ Точно так же, как QUAD606 или QUAD306 при прослушивании в домашних условиях, но с заметно большим шумом на более низких уровнях громкости ~ Был также некоторый гул на левом канале, но в остальном он работал нормально и был подвергнут дополнительным прослушиваниям с друзьями и несколькими пар динамиков перед переносом на верстак

Тестирование с Tektronix AA501 и HP3582A [сейчас я использую AT35670A] показало, что искажение при мощности 30 Вт составляет 0,005 % на правом канале и 0,029 % на левом, при использовании фильтра верхних частот AA501 400 Гц для устранения любых помех при измерении ~ Без HP 400 Гц остаточный канал левого канала показал боковые полосы 100 Гц вокруг основной частоты и гармоник, которые объясняли слышимый гул и способствовали худшему измерению искажений

При попытке протестировать искажения ниже 1 Вт шум и гул повлияли на показания с каждым каналом, измеряющим около 0,03% [400 Гц 22 кГц] ~ Гул на левом канале был устранен заменой C5 ~ Лучшим решением было бы установить лучший ток источник вместо Tr1, но на данный момент танталовые конденсаторы 100 мкФ 16 В, которые были под рукой, были установлены для C5 в обоих каналах ~ Гул был значительно уменьшен, но оставшийся шум явно исходил от операционных усилителей входного каскада и ~ из-за топологии конструкции ~ не улучшится путем установки «лучших» операционных усилителей

C10 был заменен на электролиты 100 мкФ 100 В ~ НЕ биполярные типы ~ Некоторые моды предлагают биполярные конденсаторы повсюду, но это безумие, когда конденсатор явно смещен с помощью постоянного тока. поляризующего напряжения и при переменном токе никогда не будет подвергаться обратному напряжению даже на самых низких басовых нотах ~ Электролитические биполярные конденсаторы по своей конструкции имеют более высокое ESR и гистерезис, чем эквивалентные номинальные стандартные электролитические конденсаторы, и при воздействии постоянного постоянного тока. предвзятость может быть хуже и может даже привести к более раннему отказу

После прочтения заметок Бернда Людвига о D13, который был дополнительным диодом, добавленным из печатных плат M12565, выпуск 6, чтобы увеличить постоянное смещение на демпферах, и с моими 405 печатными платами в выпуске 3, это выглядело как хорошее место для начала некоторой модификации

Вместо того, чтобы перерезать дорожку между D5 и D6, я сделал штатив из двух диодов 1N4006 и резистора 10 Ом мощностью 1 Вт и обрезал дорожку только у основания Tr9. показано справа ~ D5 также был заменен на 1N4006

Небольшое улучшение коэффициента нелинейных искажений было измерено, особенно ниже 1 Вт, но кроссоверные пики, которые ранее наблюдались в выходных данных остаточной кривой моего анализатора AA501, были лишь немного уменьшены ~ Основная энергия пиков намного превышает диапазон звуковых частот, но это не является оправданием для игнорировать их

Прочитав все, что я смог найти о QUAD 405 в Интернете [2002], я обратился к своему запасу журналов Wireless World и перечитал оригинальные статьи о сбросе тока и QUAD 405 от P. J. Walker и M. P. Albinson WW 19 декабря.75 Я имел в виду кое-что о «пересекающихся» шипах, связанных с текущим балансом моста сброса, и хотел посмотреть, можно ли их еще больше уменьшить или даже устранить

Лучшая подсказка была найдена в последующих письмах и статье Дж. Вандеркуя и С.П. Липшица [WW, июнь и июль 1978 г.]. Но обратите внимание, что их тесты проводились на очень раннем QUAD405, на котором были установлены C9 и R19, как и многие другие критические анализы. например, отчеты Гордона Дж. Кинга и Хью Форда. Имейте это в виду, читая журнальные статьи о QUAD 405 9.0006

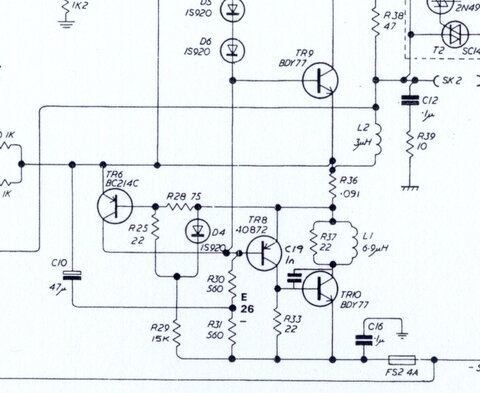

Если сравнить «мост» L2 ~ R38 ~ C8 и R20//R21, реализованный в QUAD 405 и 4052, с QUAD 306 и QUAD606. . . вперед ~ Очевидно, что с QUAD 405 были достигнуты компромиссы ~ Вероятно, из-за проблем нестабильности при применении «упреждения» к транзисторному усилителю через мост в его контуре «обратной связи» ~ Если это принять во внимание большую часть анализа [особенно с использованием первых производственных единиц] дизайна можно игнорировать ~ При правильной реализации текущая математика демпинга работает, и работает хорошо

Я говорю, что математика работает, но 120 пФ x 500 Р не совсем соответствует 3 мкГн / 47 Р, как должно ~ Проблема в том, что ~ как и в большинстве задач, решаемых формулами ~ исходные предположения неверны ~ Хотя разумно предположить, что значение L2 равно 3 мкГн, поскольку это отмечено на схеме, скорее всего, это 2,8 мкГн

Если вы проследите историю изменений QUAD для 405 и сравните схемы с QUAD 306 и QUAD 606 и т. д., вы увидите, что C8 не оптимально расположен в мостовой схеме 405 ~ В идеале C8 должен быть возвращен к эмиттеру Tr2. ~ 75-омный резистор R44, помещенный на L2 в более поздних версиях QUAD405, был изменением, предназначенным для исправления «баланса» моста, но после применения смещения C8 ниже я не смог получить лучших результатов на нескольких выходных уровнях и частотах с установленным R44, поэтому оставил его неприспособленный

Конденсатор переменной емкости для C8 в его исходном положении нельзя было использовать для уменьшения пиков кроссовера, и было обнаружено, что наилучшие результаты были получены с конденсатором 1% 120 пФ для C8 по обе стороны от R17. Пиковые пики кроссовера низкого уровня являются признаком хорошего моста. баланс, но пики также можно уменьшить, увеличив смещение на Tr9 и Tr10 ~ Однако QUAD405 в этом случае будет скорее усилителем класса B, который может страдать от теплового разгона и без других изменений также может быть нестабильным

Глядя на историю изменений, вы можете увидеть, что QUAD экспериментировал с положением диодов «смещения» D5 и D6, а позже добавил D13, чтобы уменьшить пики, но задолго до этого Уокер и Альбинсон выбрали катушку индуктивности L2 и конденсатор C8 вместо резисторов в мост, и эти компоненты также уменьшают переходные пики и позволяют использовать отрицательную обратную связь вокруг каскада класса A

Даже после добавления дополнительного диода D13 и резистора 10 Ом к моей печатной плате M12565 выпуска 3 пики из-за переключения дампера все еще присутствовали, но после перемещения C8 на эмиттер Tr2 они значительно уменьшились

Выходной сигнал остаточного искажения AA501, показывающий пики при пересечении с синусоидой 1 кГц при выходной мощности 30 Вт

Те же условия, что и на рисунке слева, за исключением того, что C8 подключен к эмиттеру Tr2 ~ см. ниже

C8 теперь можно подключить между R38 и эмиттером Tr2, где он в идеале должен быть в мосту ~ Результат этой простой модификации удивительно, и если C8 сделан из высоковольтного полистирола с жесткими допусками, а не из керамики [хотя и типа NPO COG], тогда…

С новым положением C8 в мосте искажения на обоих каналах составили около 87 дБ (0,0044%) при мощности 30 Вт, и неприятных пиков не было видно даже при изменении нагрузки ~ Шум от входного операционного усилителя по-прежнему мешал точному измерений при мощности менее 1 Вт, и я был убежден, что шум можно уменьшить, изменив конструкцию вокруг входного операционного усилителя 9.0006

Обеспечивает низкое усиление искажений перед силовым каскадом ~

Усиление 15x или 23,5 дБ от входа усилителя до соединения R10 и R12, чего более чем достаточно для управления каскадом сброса тока с большинством предусилителей, включая QUAD ~ Это дополнительное усиление входного каскада не предусмотрено в QUAD 306. и QUAD 606 и далее

QUAD 303 также был инвертирующим и, как и 405, предназначался для использования с предусилителями QUAD 34 и 44, которые являются инвертирующими, поэтому общая фаза сохраняется ~ Мой мод входного каскада ниже делает 405 неинвертирующим и уменьшает шум к R3

Входной операционный усилитель QUAD405 также является частью усилителя постоянного тока. петля обратной связи ~

При постоянном токе входной операционный усилитель работает с максимальным коэффициентом усиления, а его выход имеет постоянный ток. подключен через каскад сброса тока к выходным клеммам ~ Напряжение выходной клеммы подается обратно на инвертирующий вход операционного усилителя через R4+R5 = 26,7 кОм для сравнения с опорным заземлением на его неинвертирующем входе ~ Поскольку не соответствует высокому сопротивлению на неинвертирующем входе, любой входной ток смещения будет давать постоянный ток. смещение на клеммах динамика

Если вы чувствуете, что вам необходимо заменить операционный усилитель, рассмотрите характеристики входного тока смещения, которые обычно ухудшаются по мере увеличения произведения усиления на полосу пропускания (GBWP) ~ Устройства ввода с полевыми транзисторами, такие как TLE2071, OP134 и OPA604, хороши для звука и имеют очень низкое входное смещение. ток, необходимый для смещения низкого выходного напряжения в этой конструкции

Выходной сигнал операционного усилителя QUAD 405 работает в классе A. Практически нет никакой пользы от некоторых современных операционных усилителей с «подавлением искажений», которые «колдуют» в точке пересечения нуля. схема фактически относится к классу A, включая самосвалы, поскольку они находятся на мосту с этапом класса A 9.0006

«Новичок в блоке» National LME49710 может быть вариантом замены с током смещения всего 7 нА, но он имеет высокий GBWP, что может сделать его нестабильным, и вы не получите опубликованную спецификацию в схеме 405 ~ Многие прикладные схемы для эти «новые» операционные усилители показывают стоки тока, подключенные от выхода к земле, поэтому выход устройства не пересекает ноль и измеряет лучше, чем почти любой операционный усилитель

Остерегайтесь биполярных входных устройств, таких как NE5534, который часто заменяют в QUAD 405. выходное смещение 150 мВ при использовании в 405

C2 удаляет переменный ток. содержание сигнала обратной связи, как описано далее. . .

Входной операционный усилитель QUAD405 образует фильтр верхних частот ~

Поскольку он управляет выходным напряжением смещения, как указано выше, он, естественно, требует наличия фильтра верхних частот ~ C1 ~ C2 и C4, чтобы обеспечить максимальное усиление входного операционного усилителя при постоянном токе. и, таким образом, имеет достаточный коэффициент усиления без обратной связи для контроля небольших ошибок смещения выходного сигнала. ~ Если бы операционный усилитель не был частью управления выходным смещением, тогда R5 и C2 вообще не потребовались бы ~ C1 все равно потребовался бы для предотвращения постоянного тока. от повреждения динамиков ~ C2 и C4 могли быть закорочены и удален R5

Но это не так, поэтому давайте вернем эти компоненты один за другим ~ C1 (680 нФ) и R3 (22 кОм) образуют фильтр верхних частот на частоте около 10,6 Гц (постоянная времени 15 мс), который предотвращает попадание постоянного тока. на входе усилитель ~ R6 ~ R3 и R4 устанавливают усиление каскада в 15 раз, но когда C4 (47 нФ) снова последовательно с R6 (330 кОм), частотная характеристика входного каскада теоретически становится плоской до нескольких мГц, потому что постоянная времени C4+R6 также равна 15 мс и сводит на нет эффект C1+R3 до тех пор, пока сохраняется усиление усилителя

Возвращение C2 и R5 в исходное положение приведет к тому, что частоты ниже их точки оборота будут подвергаться обратной связи от выходного каскада ~ усиление замкнутого контура от входа к выходу составляет 56,67, а точка оборота C2 + R5 составляет 0,3386 Гц, что умножается на усиление с обратной связью дает 19,19 Гц ~ кажется, что цель состояла в том, чтобы обеспечить характеристику фильтра верхних частот с точкой 3 дБ на частоте около 20 Гц, что соответствует общей философии проектирования усилителя мощности звука, но из-за взаимодействия с другими постоянными времени эффект фильтр верхних частот с оборотом 13,95Гц и ~12дБ/октаву спад

Обратите внимание, что для расчетов предполагается полное сопротивление источника 75 Ом, а коэффициент усиления каскада операционного усилителя равен 15 с учетом влияния резисторов R3 и R4 ~ Влияние входного импеданса минимально, но если коэффициент усиления каскада операционного усилителя изменить изменив R3, R4 или R6, тогда C2 необходимо будет пропорционально масштабировать, чтобы восстановить исходный отклик ~ Вам также придется отрегулировать C1 при изменении R3 и C4 для R6

Если вы посмотрите на модификацию Бернда Людвига, с которой я начал это паломничество, вы увидите, что он уменьшает усиление, делая R6 = 100 кОм, и восстанавливает постоянную времени 15 мс, делая C4 = 150 нФ, R3 и R4 неизменны, поэтому усиление уменьшается на 3,333, а C2 регулируется до 33 мкФ пропорционально уменьшению усиления, восстанавливая общий отклик исходной конструкции

QUAD 306–606, включая профессиональные усилители серии 500, используют операционный усилитель «вне» пути прохождения сигнала для постоянного тока. только управление выходным смещением [QUAD 909 — это просто 606, который IAG производит с полосой шины]

Входной операционный усилитель QUAD 405 — буфер для пассивного фильтра нижних частот ~

Если какой-либо усилитель подвергается воздействию сигналов, с которыми он не может справиться, он будет создавать переходные интермодуляционные искажения [TID] ~ Многие конструкции ламповых усилителей пытаются протолкнуть через выходной трансформатор больше басов, чем он может обработать, с ужасными результатами ~ Хотя басы, как правило, не являются проблемой с постоянным током Связанные конструкции транзисторов, превышающие возможности высоких частот, могут быть

Техника сброса тока требует, чтобы несмещенные транзисторы, которые выполняют сброс, включались и выключались, чтобы помочь маломощному каскаду класса А. Эффект этого переключения можно увидеть на приведенных выше осциллограммах, где быстрые всплески создаются синусоидой частотой 1 кГц ~ Как писал Питер Уокер в своей статье Wireless World за декабрь 1975 года:

‘Мы сказали, что дамперы должны быть достаточно быстрыми, чтобы прийти на помощь усилителю класса А и предотвратить его перегрузку. Ясно, что они должны быть достаточно быстрыми, чтобы добиться этого во всем звуковом спектре программы. Однако нельзя сказать, что они должны делать это на частотах за пределами звукового диапазона, при условии, что в конструкции всего усилителя предприняты шаги, гарантирующие, что любые такие частоты, которые могут присутствовать, не будут мешать характеристикам усилителя в пределах звукового диапазона. звуковой диапазон. Если система спроектирована должным образом, можно использовать относительно медленные устройства — более прочные по своей природе, чем быстрые устройства — и показать в теории и на практике, что они всегда придут на помощь маломощному усилителю в любой программе. Если, однако, считается, что критерием является реакция на ступенчатые функции, прямоугольные волны и другие факторы, не относящиеся к программе, то, конечно, должны использоваться более быстрые демпферы, соразмерные вовлеченному времени нарастания».

Для предотвращения воздействия высокочастотных сигналов на ступень сброса QUAD 405 имеет простой фильтр нижних частот между входным каскадом и каскадом сброса тока, он состоит из R12=3,3 кОм и C6=1 нФ частоты оборота или точки, в которой отклик 3 дБ составляет около 48 кГц, но на 20 кГц это около 0,7 дБ, я изменил R12 = 2,7 кОм, что дает отклик 3 дБ на 58 кГц и 0,5 дБ на 20 кГц ~ Это вряд ли стоит того, и я смог проверить TID до и после изменения, если вы не можете проверить результат, оставьте как есть

Входной операционный усилитель QUAD 405 обеспечивает источник питания для ограничителя мощности ~

«Ограничитель мощности» или ограничитель напряжения, предназначенный для защиты ESL57 от перегрузки в этой версии печатной платы, состоял из двух стабилитронов, включенных в цепь с заземлением ~ Для правильной работы ограничителю напряжения требуется точка с достаточным отклонением напряжения от известного импеданс R10 ~ Для моей модификации входного каскада ограничитель не собирался использоваться, поэтому контакты связи были удалены, а отверстие, оставленное в печатной плате, использовалось для соединения R3 с землей для модификации входа, как показано на рисунке выше и описано далее.

Уменьшение значений для R4/R6 и масштабирования C4 немного уменьшит шум каскада, а также уменьшит любые искажения, создаваемые входным сигналом C IC1, изменяющимся с синфазным напряжением ~ при низком импедансе источника ~ Если R4/R6 занижены слишком сильно, необходимо учитывать нагрузку на операционный усилитель и взаимодействие с C2/R5, и «магия» C1=C4 и R3=R6 также будет потеряна, если они также не будут изменены

С IC1, сконфигурированным как неинвертирующий каскад, отношение сигнал/шум, относящееся к 30 Вт в полосе пропускания 22 кГц, теперь лучше, чем 100 дБ [112 дБ, исх. 100 Вт] и искажение 1 кГц лучше, чем 90 дБ [0,0032%], что указывает на то, что [макс.] 1 В среднекв. синфазный сигнал не вызывает проблем с неинвертирующей топологией из-за того, что входная емкость операционного усилителя ± изменяется в зависимости от напряжения [эффект варакторного искажения, описанный Уолтом Юнгом]

Измерения при мощности 1 Вт стали более стабильными и информативными, но по-прежнему доминируют частоты 50 Гц и 100 Гц от сети ~ Наиболее вероятным источником этого могут быть питающие конденсаторы или источник тока Tr1, который зависит от конденсатора C5 для подавления напряжения питания ~ Скачать ввод QUAD 405 мод. схема

Два желтых танталовых конденсатора в верхнем левом углу являются развязкой по питанию для операционного усилителя, что может быть малоэффективным, поскольку сопротивление стабилитронов низкое по сравнению с их ESR ~ позже они были заменены полиэфирными конденсаторами 1 мкФ 63 В и новым током добавлен источник вместо Tr1

Новые 4-миллиметровые соединительные штифты аккуратно входят в отверстия после заполнения прорезей для установочных штифтов, аналогичных тем, что были в исходных отверстиях ~ Гнезда RCA для фонокорректора были установлены в отверстия исходных выходных разъемов ~ Они были изолированного типа, но были подключены к шасси на 4-контактный разъем DIN, где сигнальные входы также соединены параллельно

Новый EPCOS [Siemens] 22 000 мкФ 63 В Конденсаторы работают хорошо и достаточно короткие, чтобы поднять крышку на несколько мм ~ Проводка между трансформатором, выпрямителем и питающими конденсаторами теперь максимально прямая, и все соединения заземления, включая динамик 0 В, сделано на шине между двумя конденсаторами

Плоские клеммы на печатных платах были удалены, и эти соединения были подключены напрямую с использованием 19/0,2 мм посеребренный провод с тефлоновой изоляцией

Первое включение после замены питающих конденсаторов было незначительным, даже «удары» на выходе, видимые на осциллографе и слышимые через громкоговорители, были намного меньше, чем раньше, и прежний низкоуровневый гул больше не был слышен

QUAD 405 с модифицированными печатными платами и новыми высококачественными заглушками, готовыми к переоснащению крышки боковых панелей и опорной плиты

Единственным другим не показанным модом была припайка операционных усилителей TLE2071 непосредственно к печатной плате, чтобы предотвратить желание заменить операционные усилители позже

Как и со всеми настройками, вы должны учитывать, на каком уровне остановиться ~ Окончательный результат будет зависеть от начального состояния оборудования, изменений конструкции и используемых компонентов и, конечно же, от ваших навыков и пациентов

Постарайтесь не забывать, что QUAD 405 имеет превосходный дизайн и что некоторые изменения, показанные здесь и опубликованные в другом месте, не могли быть разумно применены производителем в то время, когда они были сделаны ~ По крайней мере, если бы они хотели внести неизменно хорошее и надежное Качественный блок-усилитель Бытовой с прибылью

Если DIN-гнездо удалено, заземление фонокорректора все равно должно быть подключено непосредственно к шасси, чтобы поддерживать минимальное смещение выходного напряжения ~ См. модификации QUAD 4052 ~ С печатными платами M12368 выпуска 10 и более ранними выходными сетями Zobel C12 и R39 был подключен к стороне заземления входа R2, и подключение заземления входного провода к шасси или 0 В требуется для предотвращения повреждения динамика или транзистора колебаниями

Некоторые компоненты, которых у меня еще не было, были получены от Farnell, так как некоторые люди просили их, вот номера деталей

C8
120 пФ 1% 630 В
3039900

C13 и C14
22 000 мкФ
63 В
3878107

ТР3 и ТР4
ZTX753

358368

С10
100 мкФ
100 В
580637

Красный
Phono
Гнездо
5008529

Белая розетка Phono

5008566

Выходные разъемы 4 мм
148250
148251

В 2004 году я модифицировал некоторые печатные платы M12368, заменив нагрузочные резисторы класса A R30/R31 на сток тока 50 мА и выходные транзисторы с дополнительными транзисторами Дарлингтона, чтобы сделать DCDMod4, который очень похож на NET audio Mk3, который последовал через некоторое время. после публикации моего документа QUAD 405 Evolution

QUAD 405 имеет очень хорошую конструкцию и полезный формат, поэтому использовался ~ , как и другие усилители QUAD в период с 1950 по 1995 год ~ BBC для контроля качества и для нестандартных усилителей, таких как AM8/16 ~ см. QUAD 4052 модификации и QUAD 405 Evolution и примеры модов для получения дополнительной информации об отечественных 405 и 405–2

Если у вас есть 405, у которого перегорели предохранители и повреждены выходные транзисторы, или вы хотите безопасно протестировать свои модификации, но имеете ограниченное оборудование, проверьте ссылку модификаций QUAD 405–2 выше и посмотрите тестирование без Tr9 и Tr10
