Как работает 5-полосный графический эквалайзер на микросхеме LA3600. Какие компоненты нужны для сборки схемы эквалайзера. Какие преимущества дает использование LA3600 в аудиосистемах. Как правильно собрать и настроить эквалайзер на LA3600.
Устройство и принцип работы 5-полосного графического эквалайзера на LA3600
Графический эквалайзер — это устройство, позволяющее регулировать амплитуду отдельных частотных полос аудиосигнала. Пятиполосный эквалайзер на микросхеме LA3600 позволяет корректировать АЧХ в 5 основных диапазонах звукового спектра:
- 100 Гц — низкие частоты
- 320 Гц — нижняя середина
- 1 кГц — средние частоты
- 3,5 кГц — верхняя середина
- 10 кГц — высокие частоты
Микросхема LA3600 содержит 5 активных фильтров, настроенных на эти частоты. Уровень сигнала в каждой полосе регулируется с помощью потенциометров. Это позволяет формировать желаемую АЧХ звукового тракта.
Основные компоненты схемы эквалайзера на LA3600
Для сборки 5-полосного графического эквалайзера на LA3600 потребуются следующие компоненты:
- Микросхема LA3600
- 5 потенциометров по 100 кОм
- Конденсаторы различных номиналов для настройки полос
- Резисторы для задания режимов работы
- Электролитические конденсаторы для развязки по питанию
- Источник питания 9-12В
Центральным элементом схемы является специализированная микросхема LA3600, содержащая 5 активных фильтров. Остальные компоненты задают режимы ее работы и позволяют регулировать уровень сигнала в каждой полосе.
Преимущества использования LA3600 в аудиосистемах
Микросхема LA3600 обладает рядом преимуществ для построения графических эквалайзеров:
- Содержит 5 встроенных активных фильтров
- Низкий уровень шумов и искажений
- Широкий диапазон питающих напряжений (5-15В)
- Малое количество внешних компонентов
- Высокая стабильность параметров
- Возможность каскадирования для увеличения числа полос
Это позволяет создавать компактные и качественные эквалайзеры с минимальными затратами. LA3600 широко применяется в бытовой и профессиональной аудиотехнике.
Пошаговая инструкция по сборке эквалайзера на LA3600
Процесс сборки 5-полосного эквалайзера на LA3600 включает следующие основные этапы:
- Подготовка печатной платы по предложенной схеме
- Монтаж пассивных компонентов — резисторов и конденсаторов
- Установка потенциометров и разъемов
- Монтаж микросхемы LA3600 в панель
- Подключение источника питания и аудиовходов/выходов
- Настройка и проверка работоспособности
При сборке важно соблюдать полярность электролитических конденсаторов и правильность подключения выводов микросхемы. Рекомендуется использовать качественные компоненты для достижения наилучших характеристик.
Настройка и калибровка собранного эквалайзера
- Проверка правильности питающих напряжений
- Настройка средних положений потенциометров
- Калибровка уровней входного и выходного сигналов
- Проверка АЧХ при разных положениях регуляторов
- Устранение возможных наводок и самовозбуждения
Правильно настроенный эквалайзер должен обеспечивать линейную АЧХ в среднем положении регуляторов и плавное изменение уровня в каждой полосе при их вращении.
Применение графического эквалайзера в аудиосистемах
Графический эквалайзер на LA3600 может использоваться в различных аудиоприложениях:
- Коррекция АЧХ акустических систем
- Настройка звучания в студиях звукозаписи
- Формирование тембра в музыкальных инструментах
- Подавление обратной акустической связи на концертах
- Коррекция частотного баланса в автомобильных аудиосистемах
Гибкие возможности регулировки позволяют адаптировать звучание под конкретное помещение или предпочтения слушателя. Это делает графический эквалайзер незаменимым инструментом для настройки качественного звуковоспроизведения.
Типичные неисправности и способы их устранения
При сборке и эксплуатации эквалайзера на LA3600 могут возникать следующие проблемы:
- Отсутствие выходного сигнала — проверить питание и целостность дорожек
- Искажения звука — проверить уровни входного сигнала
- Самовозбуждение — улучшить экранирование и развязку по питанию
- Неравномерность регулировки — проверить номиналы конденсаторов фильтров
- Шумы и помехи — использовать качественные компоненты и экранирование
Большинство проблем связано с ошибками монтажа или неправильным выбором компонентов. Тщательная проверка схемы и использование качественных деталей позволяет добиться стабильной работы эквалайзера.
Радиосхемы. — LA3600- пятиполосный эквалайзер
Реклама на сайте
категория Схемы для аудио материалы в категории * Подкатегория Схемы приставок аудиоэффектов
Графические эквалайзеры позволяют производить произвольное формирование частотной характеристики акустического усилителя.
В целом акустическом диапазоне выделяются несколько полос вокруг известныхчастот, которые могут быть усилены или заглушены в сравнении с остальными. Ниже представлена схема эквалайзера на специализированной микросхеме LA3600 производства фирмы SANYO.
В первом каскаде устройства использован эмиттерный повторитель, гарантирующий малое выходное сопротивление, необходимое для хорошей работы корректированных элементов. Микросхема LA3600 имеет в своей структуре пять активных транзисторных фильтров. Их средние частоты устанавливаются наружными конденсаторами (СЗ-С12)
Данные величины конденсаторов определяют соответственно средние частоты: 100 Гц, 340 Гц, 1 кГц, 3,4 кГц и 10 кГц.
В верхних положениях ползунковых потенциометров входные сигналы соответствующих частот усиливаются, в нижних — заглушаются. В среднем положении потенциометров схема имеет коэффициент усиления 1.
Печатная плата эквалайзера на микросхеме LA3600
Детали устройства приводятся в таблицах
|
US1 |
LA3600 |
|
Т1 |
ВС547, 548 |
|
С1 |
10 мкФ |
|
С2, С15 |
4,7 мкФ |
|
С3 |
680 нФ |
|
С4 |
39 нФ |
|
С5 |
220 нФ |
|
С6 |
12 нФ |
|
С8 |
3,9 нФ |
|
СЮ |
1,2 нФ |
|
С12 |
390 пф |
|
С14 |
22 мкФ |
|
R1 |
1,5 кОм |
|
R2, R3 |
56 кОм |
|
R4 |
4,7 кОм |
|
R5 |
5,6 кОм |
|
R6 |
100 Ом |
|
R7 |
10 кОм |
|
Р1-Р5 |
100 кОм/А |
|
С7 |
68 нФ |
|
С9 |
22 нФ |
|
С11 |
6,8 нФ |
|
С13 |
1 нФ |
|
С16 |
220 мкФ |
Перед началом монтажа следует внимательно проверить печатную плату, нет ли на ней замыканий между дорожками.
Монтаж начинаем с впаивания резисторов и конденсаторов. Перед впаиванием потенциометров следует вырезать в каждом из них один лишний вывод (плоский).
Другой плоский вывод следует легонько спилить или сплюснуть плоскогубцами сразу. Схема требует хорошо отфильтрованного питания 9 В из-за возможности появления сетевых шумов. По этой же причине корректор следует соединять с источником сигнала и усилителем экранированным проводом.
Микросхема КА2223, LA3600, М5226Р » Вот схема!
Микросхема КА2223, LA3600, М5226Р » Вот схема! — Электронные схемы
|
|
|

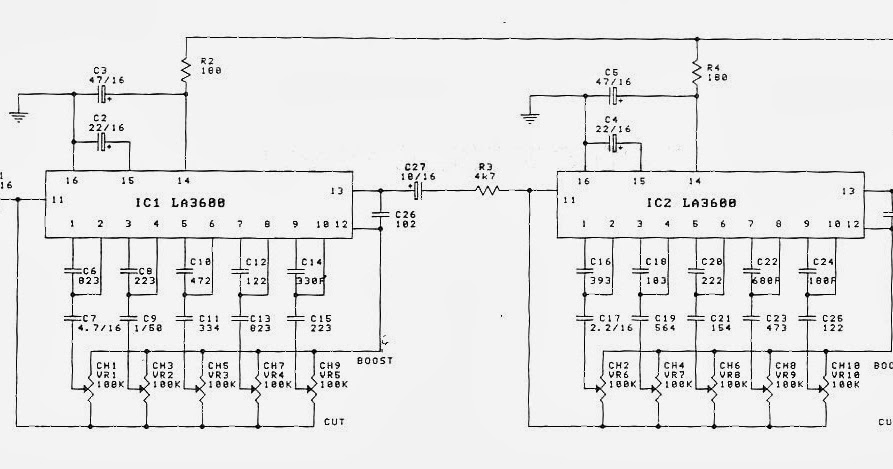

Средние частоты полос определяются внешними компонентами. При последовательном включении двух микросхем можно получить десятиполосной эквалайзер.
..LA3600 Audio Equalizer Circuit
Фарва Навази
935 просмотровВведение
Если у вас есть ноутбук или смартфон, возможно, вы использовали приложение, которое регулирует звук, что обеспечивает хорошее качество прослушивания. Это приложение аудио эквалайзер. Частотная характеристика аудиосигнала регулируется с помощью схемы выравнивания звука.
Аудиоэквалайзеры — это аппаратные фильтры, которые изменяют громкость определенных частот. Он изменяет амплитуду отдельных частот в записи, чтобы изменить громкость каждой из них. В результате звуковой эквалайзер вычисляет вклад каждой частоты в общий звук записи. Чтобы понять это, в этом уроке мы собираемся создать «схему аудиоэквалайзера».
В схеме используется микросхема LA3600. LA3600 представляет собой единый интегрированный операционный усилитель с одним операционным усилителем и графическим эквалайзером с пятью полосами для одного канала. Подключив два LA3600, мы можем сделать десять эквалайзеров, каждый из которых может регулировать различные полосы частот. LA3600 может питаться от 5 до 15 вольт постоянного тока и исключительно стабилен при использовании с емкостными нагрузками.
Купить на Amazon
Аппаратные компоненты
Следующие компоненты необходимы для изготовления схемы аудиоэквалайзера 9.0007
Sr. No | Components | Value | Qty |
|---|---|---|---|
| 1 | IC | LA3600 | 1 |
| 2 | Potentiometer | 100KΩ | 5 |
| 3 | Breadboard | 1 | |
| 4 | Capacitor | 0.22uF, 0.68uF, 0.022uF, 0.068uF, 0.039uf, 0.012uf, 0.0039uf, 0.0012uf, 390pf,100pf | 1,1,1,1,1,1,1,1,1,1 |
| 5 | Electrolysis Capacitor | 22uF, 47uF | 1,1 |
| 6 | Resistor | 3. 3KΩ, 10KΩ, 220Ω | 1,1,1 |
| 7 | Battery | 9v | 1 |
| 8 | Connector | 2-Pin | 2 |
LA3600 Pinout
Для получения подробного описания цоколевки, габаритных размеров и технических характеристик загрузите техническое описание LA3600
Схема звукового эквалайзера
Описание работы
Эта схема предназначена для работы с 12-вольтовым источником питания с конденсаторами и потенциометрами, разделяющими пять различных диапазонов. Эти потенциометры используются для изменения выходного сигнала каждой полосы. Эта схема использует один аудиовход и позволяет разделить стереозвук или выровнять его с помощью двух микросхем LA3600. Потенциометры разделяют входной аудиосигнал и отправляют его на отдельные базовые входы микросхемы выравнивания.
Наконец, внутренний операционный усилитель усиливает все основные входы, а выходной аудиосигнал поступает на контакт 13.
Применение и использование
- Схемы или устройства аудиозаписи.
- Радиостудии.
- В театральных аудиосистемах.
Похожие сообщения:
Схема 5-полосного графического эквалайзера с LA3600 и печатной платой
Графические эквалайзеры необходимы в любой хорошей системе Hi-Fi! Они позволяют формировать реакцию системы на конкретную комнату или в записи, чтобы исправить недостатки оборудования или исходной записи. Хороший эквалайзер, при умелом использовании, может значительно улучшить качество вашего удовольствия от прослушивания.
Этот эквалайзер имеет пять полос, охватывающих все слышимые частоты, с центральными частотами 100, 320, 1000, 3500 и 10 000 Гц. Расстояние между пиковыми частотами составляет две октавы, что вполне достаточно для большинства бытовых применений.
Регулировка частоты составляет 12 дБ/октава.
Схема предназначена для одного канала, и если вы хотите использовать ее для СТЕРЕО, вам следует построить две, по одной на каждый канал вашей системы.
Технические характеристики – Характеристики
Рабочее напряжение: 6–15 В пост. тока
Частотная характеристика: 20 Гц–20 кГц
Ток: 60 мА 320, 1000, 3500 и 10000 Гц.
Схема предназначена для одного канала, и если вы хотите использовать ее для СТЕРЕО, вам нужно два. Схема состоит из одной микросхемы LA3600.
Схема спроектирована таким образом, что когда потенциометры находятся в середине своего хода, на сигнал вообще не влияет. Поворот потенциометра в любом направлении соответственно повлияет на соответствующий частотный диапазон. Максимальное выходное напряжение без искажений составляет 1 Вразмах. Эквалайзер работает от источника питания 12 В постоянного тока, что делает его пригодным для использования дома или в автомобиле.
Строительство
Эта работа не очень сложная, и если вы будете придерживаться нескольких правил, у вас не должно возникнуть проблем. Паяльник, который вы используете, должен быть легким, а его мощность не должна превышать 25 Вт. Наконечник должен быть в порядке и всегда должен содержаться в чистоте. Для этого очень удобны специально изготовленные губки, которые держат во влажном состоянии и время от времени можно протирать ими горячий наконечник, чтобы удалить все остатки, которые имеют свойство скапливаться на нем. Конструкция эквалайзера очень проста, если внимательно следовать схемам и нашим советам. Единственным действительно чувствительным компонентом является микросхема. Начните собирать схему, припаяв контакты и гнезда ИС на свои места на ПК. доска. Затем припаяйте резисторы, конденсаторы, убедившись, что электролит вставлен правильно, прежде чем припаивать их, и, наконец, потенциометры.
В зависимости от размера и формы корпуса, который вы собираетесь использовать для проекта, вы можете припаять потенциометры к ПК.
непосредственно на плате или используйте короткие куски экранированного аудиокабеля, чтобы соединить их с остальной частью схемы. Когда вы закончили пайку компонентов на плате, проверьте все на наличие возможных ошибок, очистите плату растворителем, чтобы удалить все следы флюса для пайки, и вставьте микросхемы в свои гнезда. Убедитесь, что вы выровняли их правильно и не погнули их штифты во время вставки. Затем выполните следующие соединения, используя экранированный кабель для входа и выхода и предпочтительно скрученный двойной кабель для источника питания.
— Источник питания (6-15 В пост. тока, рекомендуется 12 В пост. тока) должен быть подключен к точкам 1 (+) и 2 (-) платы.
— Вход в точках 5 (сигнал) и 4 (земля).
— Выход в точках 3 (сигнал) и 4 (земля).
Если вы включаете питание, а потенциометры эквалайзера находятся в среднем положении, не должно быть заметной разницы в музыке, независимо от того, вставлен ли эквалайзер на пути сигнала или нет.
