Ламповый fm приемник схема. Ламповый FM-приемник своими руками: пошаговая инструкция по сборке

alexxlabСхем
Как собрать ламповый FM-приемник самостоятельно. Какие детали нужны для сборки лампового радио. Как настроить и отрегулировать ламповый приемник. Преимущества и недостатки ламповых радиоприемников.

Принцип работы и особенности ламповых FM-приемников

Ламповые FM-приемники работают на основе электронных ламп — вакуумных электронных приборов. Основные особенности таких приемников:

  • Высокая чувствительность и избирательность
  • Теплое, мягкое звучание
  • Простота схемотехники
  • Возможность работы при низких анодных напряжениях
  • Высокая надежность и долговечность

Большинство любительских ламповых FM-приемников строятся по схеме сверхрегенератора. Это обеспечивает высокую чувствительность при минимуме деталей.

Необходимые детали и компоненты для сборки лампового FM-приемника

Для сборки простейшего лампового FM-приемника понадобятся следующие основные компоненты:

  • Электронная лампа (например, 6Ж3П или 6Ж5П)
  • Конденсаторы переменной и постоянной емкости
  • Резисторы
  • Катушки индуктивности
  • Панель для лампы
  • Выходной трансформатор
  • Динамик или наушники
  • Источник питания (выпрямитель)

Пошаговая инструкция по сборке лампового FM-приемника

1. Подготовьте все необходимые компоненты и инструменты.


2. Соберите схему приемника на макетной плате или шасси согласно принципиальной схеме.

3. Намотайте катушки индуктивности L1 и L2 на оправке диаметром 15 мм.

4. Подключите источник питания, обеспечивающий анодное напряжение 100-120 В и напряжение накала 6,3 В.

5. Подключите выходной трансформатор и динамик или наушники.

6. Проверьте правильность монтажа и отсутствие замыканий.

Настройка и регулировка лампового FM-приемника

После сборки необходимо настроить и отрегулировать приемник:

  1. Включите питание и добейтесь появления шума сверхрегенерации вращением резистора R2.
  2. Подстройте конденсатор C1 для получения эффекта сверхрегенерации во всем диапазоне.
  3. Устраните провалы генерации подбором параметров элементов схемы.
  4. Подключите антенну и настройтесь на станцию.
  5. При необходимости подстройте частотный диапазон, изменяя число витков катушки L1.

Преимущества и недостатки ламповых FM-приемников

Основные преимущества ламповых FM-приемников:

  • Высокая чувствительность и избирательность
  • Теплое, мягкое звучание
  • Простота схемотехники
  • Возможность работы при низких анодных напряжениях
  • Высокая надежность и долговечность

Недостатки ламповых приемников:


  • Значительные габариты и вес
  • Необходимость высоковольтного источника питания
  • Длительный прогрев ламп перед работой
  • Сложность настройки и регулировки
  • Возможные помехи при отсутствии сигнала

Советы по улучшению качества звучания лампового FM-приемника

Чтобы улучшить качество звучания лампового FM-приемника, можно:

  • Использовать качественные лампы известных производителей
  • Применить высококачественные конденсаторы в звуковом тракте
  • Тщательно экранировать высокочастотные цепи
  • Использовать качественный выходной трансформатор
  • Подобрать оптимальный режим работы лампы
  • Применить схему с отрицательной обратной связью

Возможные проблемы при сборке и эксплуатации лампового FM-приемника

При сборке и использовании лампового FM-приемника могут возникнуть следующие проблемы:

  • Отсутствие генерации или нестабильная работа сверхрегенератора
  • Сильные помехи и шумы при отсутствии сигнала
  • Искажения звука при сильном сигнале
  • Уход настройки со временем
  • Фон переменного тока в звуке
  • Выход из строя лампы или других компонентов

Большинство проблем решается тщательной настройкой, подбором режимов работы и качественных компонентов.


Применение современных компонентов в ламповых FM-приемниках

Хотя классические ламповые приемники строятся на старой элементной базе, можно улучшить их характеристики, применив некоторые современные компоненты:

  • Малошумящие операционные усилители в качестве предварительных усилителей
  • Интегральные стабилизаторы напряжения в блоке питания
  • Современные высокочастотные транзисторы в ВЧ-каскадах
  • Керамические резонаторы вместо LC-контуров
  • Цифровые схемы индикации и управления

Это позволяет сохранить «ламповый» звук, но улучшить технические характеристики приемника.


Низковольтный ламповый сверхрегенеративный FM-приемник без выходного трансформатора / Хабр

Здравствуйте.

Примечание

В конце статьи есть два видеоролика, которые примерно дублируют содержимое статьи и демонстрируют работу устройства.

Могу предположить, что многих здешних обитателей привлекают электронные устройства, основанные на электронных лампах (лично меня радует теплота, приятный свет и монументальность ламповых конструкций), но при этом желание сконструировать что-то теплое и ламповое своими руками часто ломается о боязнь связываться с высокими напряжениями или проблемы с поиском специфических трансформаторов. И этой статьей я хочу попытаться помочь страждущим, т.е. описать

ламповую

конструкцию с низким анодным напряжением, очень простой схемой, распространенными элементами и отсутствуем потребности в выходном трансформаторе. При этом это не очередной усилитель для наушников или какой-нибудь овердрайв для гитары, а намного более интересное устройство.

«Что же это за конструкция?» — спросите вы. А ответ мой прост: «Сверхрегенератор!».
Сверхрегенераторы — это очень интересная разновидность радиоприемников, которая отличается простотой схем и неплохими характеристиками, сравнимыми с простыми супергетеродинами. Сабжи были крайне популярны в середине прошлого века (особенно в портативной электронике) и предназначены они в первую очередь для приема станций с амплитудной модуляцией в УКВ диапазоне, но также могут принимать станции с частотной модуляцией (т.е. для приема тех самых обычных FM-станций).

Основным элементом данного типа приемников является сверхрегенеративный детектор, который является одновременно как частотным детектором, так и усилителем радиочастоты. Такой эффект достигается за счет применения регулируемой положительной обратной связи. Подробно описывать теорию процесса не вижу смысла, так как «все написано до нас» и без проблем осваивается по этой ссылке.

Далее в данном наборе букофф будет сделан акцент на описание постройки проверенной конструкции, ибо встреченные в литературе схемы часто сложнее и требуют более высокого анодного напряжения, что нам не подходит.

Начал я поиск схемы, удовлетворяющей поставленной требованиям, с книги товарища Туторского «Простейшие любительские передатчики и приемники УКВ» образца 1952 года. Там нашлась схема сверхрегенератора, но лампу, которую было предложено использовать я не нашел, а с аналогом схема у меня так нормально и не завелась, так что поиски были продолжены.

Затем была найдена вот эта статья. Она уже подходила мне лучше, но в ней присутствовала зарубежная лампа, которую найти еще сложнее. В итоге было принято решение начать эксперименты с использованием распространенного примерного аналога, а именно, лампы 6н23п, которая прекрасно себя чувствует в УКВ и может работать при не слишком большом анодном напряжении.

Взяв за основу эту схему:

И проведя ряд экспериментов была сформирована следующая схема на лампе 6н23п:


Данная конструкция работает сразу (при правильном монтаже и живой лампе), причем выдает неплохие результаты даже на обычные наушники-вкладыши.

Теперь подробнее пройдемся по элементам схемы и начнем с лампы 6н23п (двойной триод):


Чтобы понять правильное расположение ног лампы (информация для тех, кто раньше с лампами дел не имел), нужно повернуть ее ножками к себе и ключом вниз (сектор без ножек), тогда представший перед вами прекрасный вид будет соответствовать картинке с распиновкой лампы (работает и для большинства других ламп). Как видно по рисунку, в лампе целых два триода, но нам нужен всего один. Вы можете использовать любой, никакой разницы нет.

Теперь пойдем по схема слева на право. Катушки индуктивности L1 и L2 лучше всего мотать на общем круглом основании (оправке), идеально для этого подходит медицинский шприц диаметром 15мм, причем L1 желательно мотать поверх картонной трубки, которая с небольшим усилием движется по корпусу шприца, чем обеспечивает регулировки связи между катушками. В качестве антенны к крайнему выводу L1 можно припаять кусок провода или же припаять антенное гнездо и использовать что-то более серьезное.

L1 и L2 желательно мотать толстым проводом для повышения добротности, например, проводом 1мм и больше с шагом 2мм (особая точность тут не нужна, так что можете особо не заморачиваться с каждым витком). Для L1 нужно намотать 2 витка, а для L2 — 4-5 витков.

Далее идут конденсаторы C1 и C2, которые представляют собой двухсекционный конденсатор переменной емкости (КПЕ) с воздушным диэлектриком, он является идеальный решением для подобных схем, КПЕ с твердым диэлектриком использоваться нежелательно. Наверное, КПЕ является самым редким элементом данной схемы, но его довольно легко найти в любой старой радиоаппаратуре или на барахолках, хотя его можно заметить и двумя обычным конденсаторами (обязательно керамическими), но тогда придется обеспечивать подстройку с помощью импровизированного вариометра (прибора для плавного изменения индуктивности). Пример КПЕ:

Нам нужно всего две секции КПЕ и они обязательно должны быть симметричны, т.е. иметь одинаковую емкость в любом положении регулировки. Их общей точной будет служить контакт подвижной части КПЕ.

Затем следуется цепочка гашения выполненная на резисторе R1 (2.2МОм) и конденсаторе C3 (10 пФ). Их значения можно менять в небольших пределах.

Катушка L3 выполняет роль анодного дросселя, т.е. не позволяется высокой частоте пройти дальше. Подойдет любой дроссель (только не на железном магнитопроводе) с индуктивностью 100-200 мкГн, но проще намотать на корпус сточенного мощного резистора 100-200 витков тонкого медного эмалированного провода.

Конденсатор C4 служит для отделения постоянной составляющей на выходе приемника. Наушники или усилитель можно подключать непосредственно к нему. Емкость его может варьироваться в довольно больших пределах. Желательно, чтобы C4 был пленочный или бумажный, но с керамическим тоже будет работать.

Резистор R3 представляет собой обычный потенциометр на 33кОм, который служит для регулирования анодного напряжения, чем позволяет менять режим лампы. Это необходимо для для более точной подстройки режима под конкретную радиостанцию. Можно заменить на постоянный резистор, но это нежелательно.

На этом элементы закончились. Как видите схема очень простая.

И теперь немного по поводу питания и монтажа приемника.

Анодное питание можно смело использовать от 10В до 30В (можно и больше, но там уже немного опасно подключать низкоомную аппаратуру). Ток там совсем небольшой и для питания подойдет БП любой мощности с необходимым напряжением, но желательно, чтоб он был стабилизирован и имел минимум шумов.

И еще обязательным условием является питание накала лампы (на картинке с распиновкой он обозначен как нагреватели), так как без него она работать не будет. Тут уже токи нужны поболее (300-400 мА), но напряжение всего 6.3В. Подойдет как переменное 50Гц, так и постоянное напряжение, причем оно может быть от 5 и до 7В, но лучше использовать каноничное 6.3В. Лично я не пробовал использовать 5В на накале, но скорее всего все будет нормально работать. Накал подается на ножки 4 и 5.

Теперь про монтаж. Идеальным является расположение всех элементов схемы в металлическом корпусе с подключенной к нему в одной точке землей, но будет работать и вообще без корпуса. Так как схема работает в УКВ диапазоне, все соединения в высокочастотной части схемы должны быть максимального короткими для обеспечения большей стабильности и качества работы устройства. Вот пример первого прототипа:

При таком монтаже все работало. Но с металлическим корпусом-шасси немного стабильнее:

Для таких схем идеальным является навесной монтаж, так как он дает хорошие электрические характеристики и позволяет без особых затруднений вносить поправки в схемы, что с платой уже не так просто и аккуратно получается. Хотя и мой монтаж аккуратным назвать нельзя.

Теперь по поводу наладки.

После того как вы на 100% убедились в правильности монтажа, подали напряжение и ничего не взорвалась и не загорелось — это значит, что скорее всего схема работает, если использованы правильные номиналы элементов. И вы скорее всего услышите в наушниках шумы. Если во всех положениях КПЕ вы не слишите станции, и вы точно уверены, что у вас принимаются вещательные станции на других устройствах, то попробуйте изменить количество витков катушки L2, этим вы перестроите частоту резонанса контура и возможно попадете на нужный диапазон. И пробуйте крутить ручку переменного резистора — это тоже может помочь. Если совсем ничего не помогает, то можно поэкспериментировать с антенной. На этом наладка завершается.

На этом этапе все самое основное уже сказано, а представленное выше неумелое повествование можно дополнить следующими роликами, которые иллюстрируют приемник на разных этапах разработки и демонстрируются качество его работы.

Чисто ламповый вариант (на макетном уровне):

Вариант с добавлением УНЧ на ИМС (уже с шасси):

В последнем варианте ламповость немного потеряна, ибо применена ИМС. Это оказалось единственным решением, так как при анодном 20В в режиме УНЧ второй триод так и не заработал у меня, хотя может подходящий режим и есть, но я найти его не смог.

В качестве УНЧ был использован усилитель PAM8403, который питается от линейного стабилизатора напряжения L7805 (в народе зовется кренкой, по названию советского аналога).

В планах по развитию данного проекта имеется создание еще одного сверхрегенератора на лампе 6с6б, но уже портивного, так как очень соблазнительно иметь ламповый портативный приемник.

Спасибо за внимание. Готов ответить на вопросы по теме.

PS: Данное устройство генерирует собственные колебания во время работы и излучает их через приемную антенну, т.е. сверхрегенератор может создавать помехи, учитывайте это.

Источники:

1. Сверхрегенерация
2. Сверхрегенеративный приемник
3. Документация на лампу 6н23п
4. Туторский «Простейшие любительские передатчики и приемники УКВ» 1952

Ламповый укв приемник своими руками. Ламповый радиоприемник как сделать

Автор admin На чтение 4 мин Просмотров 9к. Опубликовано

Радиовещание на ультракоротких волнах осуществляется с использованием частотной модуляции (ЧМ) и занимает следующие полосы частот:

  • УКВ – 65,9-74 МГц
  • FM1 – 87,5-95 МГц
  • FM2 – 98-108 МГц

УКВ диапазон использовался в советское время и применяется в России в настоящее время. В FM диапазонах работают радиостанции других стран. Сделать своими руками ламповый радиоприёмник не сложно. Основные трудности заключаются в настройке и регулировке конструкции. Если звуковую аппаратуру можно наладить на слух, так как легко проверить наличие и прохождение сигнала по цепям, то для настройки устройств радиоволнового диапазона потребуется ГСС (Генератор стандартных сигналов) и осциллограф. ГСС позволит настраивать радиоприёмные устройства, работающие во всех радиодиапазонах с амплитудной или частотной модуляцией. Если не требуется точная подгонка по диапазону и изготовление шкалы с рабочими частотами, можно обойтись без генератора.

Как сделать ламповый радиоприёмник

С появлением транзисторов и интегральных микросхем ламповые конструкции были, на некоторое время, забыты. Сейчас радиолюбители всё чаще обращаются к электронным лампам в своих конструкциях. Самодельный ламповый радиоприёмник УКВ диапазона можно собрать на одной лампе. В схеме используется принцип сверхрегенератора. В таких устройствах применяется небольшое количество радиодеталей. Они обладают высокой чувствительностью. Недостатком сверхрегенеративных приёмников является шум в динамиках, при отсутствии полезного сигнала.

УКВ приёмник собран на пальчиковом пентоде 6Ж5П. В качестве источника питания используется мостовой выпрямитель, обеспечивающий 100-120 В постоянного напряжения. Все конденсаторы, кроме переходного, керамические. Катушка L содержит 4 витка медного провода диаметром 1 мм. Лучше всего использовать посеребрённый или лужёный провод. Обычно питание накалов ламп осуществляется от переменного напряжения 6,3 В, но в данном случае, для уменьшения фона переменного тока, применяется постоянное напряжение от отдельного выпрямителя.

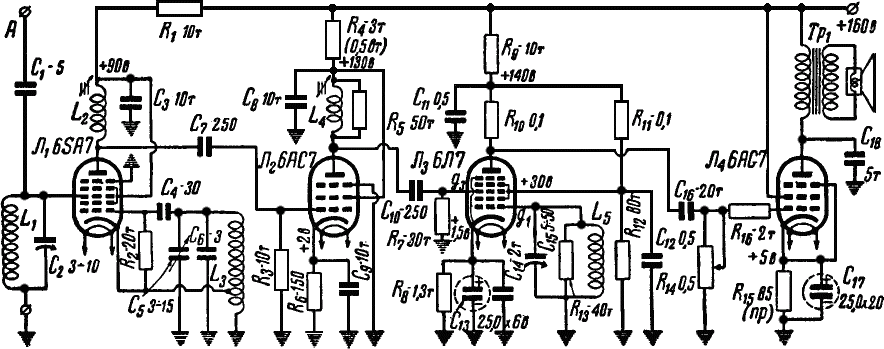

Полная схема УКВ-ЧМ приёмника с усилителем низкой частоты. В зависимости от типа выходного трансформатора в устройстве можно использовать высокоомный наушник или динамик 4-8 Ом.

В цепи питания сеток ламп стоит электролитический конденсатор 50,0 мкф на 200 В. Переменный резистор в цепи управляющей сетки выходной лампы регулирует громкость сигнала.

Простой ламповый приёмник своими руками

Приёмник УКВ диапазона с частотной модуляцией можно выполнить по другой схеме. Это сверхрегенеративный детектор, который рассчитан на приём радиостанций в диапазоне от 36 до 75 МГц. Ламповый радиоприёмник своими руками можно собрать на одной лампе 6Ж3П или 6Ж5П.

В схеме сохранены принципиальные обозначения оригинальной схемы. Сигнал подаётся на вход усилителя низкой частоты через конденсатор 5000 пФ. Конденсатор С1 – подстроечный керамический или воздушный. Катушки L1 и L2 бескаркасные. Они наматываются на оправках диаметром 15 мм. L1 содержит 7 витков лужёного медного провода диаметром 1,5 мм, а L2 – 3 или 4 витка такого же провода. Количество витков подбирается экспериментально. Расстояние между катушками определяется в процессе наладки схемы. Для приёма станций в FM диапазоне (88-104 МГц) число витков катушки L1 нужно уменьшить до 4.

Дроссель Др выполнен из провода ПЭЛШО 0,2. Он содержит 100 витков, которые наматываются на корпусе резистора МЛТ-2. Обмотка припаивается к выводам резистора. Припаивать дискретные элементы лучше всего к ножкам ламповой панели, чтобы уменьшить паразитные связи. Все соединительные провода должны быть как можно короче. Схема обладает высокой чувствительностью по всему диапазону. После того как схема правильно собрана её настраивают.

Для этого, после включения питания, вращением ручки переменного резистора R2 нужно добиться сверхрегенерации. Это шипящий звук в динамиках. Затем, вращая подстроечный конденсатор С1 нужно убедиться, что эффект присутствует по всему диапазону. Провалы генерации устраняются подбором витков дросселя, изменением ёмкости С4 или сопротивления R1 и конденсатора С2. Затем подключается штыревая антенна (кусок провода) и производится настройка на станцию. При появлении сигнала шипение пропадает и слышна работа радиостанции. Изменить частоту принимаемого диапазона можно раздвигая и сжимая витки катушки L1.

Максимально допустимое напряжение на аноде радиолампы составляет 300 В. Для снижения фона переменного тока питание на накал лампы лучше подавать с отдельного выпрямителя. Готовую и настроенную конструкцию нужно поместить в металлический экран, как это сделано в промышленных приёмниках.
