Как работает ламповый усилитель на 6П3С. Какие существуют схемы однотактных и двухтактных усилителей. В чем преимущества ламповых усилителей перед транзисторными. Как собрать ламповый усилитель самостоятельно.

Содержание

Принцип работы лампового усилителя на 6П3С

Ламповый усилитель на 6П3С представляет собой электронное устройство, использующее электровакуумные лампы для усиления звукового сигнала. Основные компоненты такого усилителя:

  • Электровакуумная лампа 6П3С в выходном каскаде
  • Входной каскад на триодной лампе (например, 6Н2П)
  • Выходной трансформатор
  • Блок питания с анодным напряжением 250-300 В

Принцип работы заключается в следующем:

  1. Входной сигнал подается на сетку входной лампы
  2. Усиленный сигнал с анода входной лампы поступает на сетку выходной лампы 6П3С
  3. 6П3С усиливает сигнал по мощности
  4. С анода 6П3С сигнал через выходной трансформатор подается на акустическую систему

Ключевую роль играет выходная лампа 6П3С. При подаче напряжения на анод лампы происходит эмиссия электронов с катода. Управляющая сетка регулирует поток электронов в зависимости от входного сигнала, что приводит к усилению.


Схемы ламповых усилителей на 6П3С

Существует два основных типа схем ламповых усилителей на 6П3С:

Однотактная схема

Особенности однотактной схемы:

  • Используется одна лампа 6П3С в выходном каскаде
  • Работает в режиме класса А
  • Выходная мощность до 5-6 Вт
  • Простая конструкция
  • Высокий уровень гармонических искажений

Двухтактная схема

Особенности двухтактной схемы:

  • Используются две лампы 6П3С, работающие в противофазе
  • Работает в режиме АВ
  • Выходная мощность до 15-20 Вт
  • Более сложная конструкция
  • Низкий уровень искажений

Двухтактная схема позволяет получить большую выходную мощность при меньших искажениях, но требует более сложного выходного трансформатора с отводом от середины первичной обмотки.

Преимущества ламповых усилителей

Ламповые усилители на 6П3С имеют ряд преимуществ по сравнению с транзисторными:

  • Мягкое, «теплое» звучание за счет чётных гармоник
  • Высокая перегрузочная способность
  • Простота схемотехники
  • Возможность работы на высоких напряжениях
  • Низкая чувствительность к помехам

Благодаря этим особенностям, ламповые усилители до сих пор пользуются популярностью среди аудиофилов, несмотря на низкий КПД и большие габариты.


Особенности выходной лампы 6П3С

6П3С — мощная лучевая тетродная лампа, разработанная специально для использования в выходных каскадах усилителей низкой частоты. Основные параметры 6П3С:

  • Максимальное анодное напряжение: 250 В
  • Ток анода: 60-75 мА
  • Мощность рассеяния на аноде: 14 Вт
  • Крутизна характеристики: 7 мА/В
  • Выходная мощность в однотактном включении: 4,5 Вт

6П3С обладает высокой линейностью характеристик, что позволяет получить качественное звучание при относительно простой схеме усилителя. Лампа не требует сложных цепей коррекции.

Сборка лампового усилителя своими руками

Для самостоятельной сборки лампового усилителя на 6П3С потребуется:

  1. Подобрать схему усилителя (однотактную или двухтактную)
  2. Приобрести необходимые радиодетали (лампы, трансформаторы, конденсаторы, резисторы)
  3. Изготовить печатную плату или выполнить навесной монтаж
  4. Собрать и настроить усилитель
  5. Изготовить корпус с хорошей вентиляцией

При сборке важно соблюдать меры безопасности, так как в усилителе присутствуют высокие напряжения. Новичкам рекомендуется начинать с простых однотактных схем.


Настройка и эксплуатация лампового усилителя

После сборки усилитель требует настройки:

  • Проверка режимов работы ламп по постоянному току
  • Настройка смещения на управляющих сетках выходных ламп
  • Проверка работы на синусоидальном сигнале
  • Измерение выходной мощности и уровня искажений

При эксплуатации необходимо периодически проверять состояние ламп и режимы их работы. Срок службы лампы 6П3С составляет 500-1000 часов. При появлении искажений или снижении выходной мощности лампы следует заменить.

Перспективы развития ламповой техники

Несмотря на развитие транзисторной и цифровой техники, ламповые усилители продолжают пользоваться спросом среди аудиофилов. Основные направления развития:

  • Создание современных ламп с улучшенными характеристиками
  • Разработка гибридных ламповых-транзисторных схем
  • Применение цифровых технологий для настройки ламповых усилителей
  • Использование высококачественных пассивных компонентов

Ламповая техника остается востребованной в профессиональной звукозаписи и среди любителей качественного звука. Усилители на 6П3С и подобных лампах еще долго будут находить применение.



Схема лампового усилителя А. Баева на 6Н2П, 6П3С, 6Е5С (30-60Вт)

Достоинством усилителя мощности низкой частоты А. Баева (МРБ-1967) является то, что он собран из широко распространенных радиодеталей, электрическая схема его хорошо отработана и при повторении легко налаживается с помощью одного вольтамперметра. Усилитель развивает максимальную выходную мощность 30 или 60 Вт в зависимости от того, сколько ламп работает в выходном каскаде (две или четыре).

Полоса воспроизводимых частот 30…18000 Гц; нелинейность частотной характеристики не более 3 дБ. Чувствительность в режиме работы ”Микрофон” порядка 5 мВ, а в режиме ”3вукосниматель” — 150 мВ. Питается усилитель от сети 220 В; потребляемая мощность 80-160 Вт в зависимости от выходной мощности.

Принципиальная электрическая схема усилителя НЧ изображена на рис.29. Микрофонный усилитель собран на левом триоде лампы Л1. С нагрузки этого каскада через конденсатор С1 и переключатель ”Микрофон-звукосниматель” (В1) сигнал поступает на сетку правого триода Л1. В цепь катода (R9) второго каскада подается сигнал отрицательной обратной связи с выхода УНЧ (резисторы R42, R43 и конденсатор С21). Таким образом, весь усилитель охвачен глубокой отрицательной обратной связью, значительно снижающей нелинейные искажения.

Анодные цепи лампы Л1 питаются через развязывающие фильтры С2, R4 и С7, R17, уменьшающие фон переменного тока и предотвращающие паразитную связь между каскадами. После каскадов предварительного усиления включены цепи регулировки тембров по низшим и высшим звуковым частотам.

Особенностью оконечного каскада является то, что в целях уменьшения выходной мощности и повышения экономичности усилителя имеется возможность отключения двух выходных ламп (Л5 и Л6) переключателем В3. При отключении двух ламп сопротивление нагрузки оконечных ламп увеличится в два раза, следовательно, и сопротивление нагрузки должно увеличиться в два раза; в этом случае для создания оптимального режима работы выходного каскада следует отключить одну звуковую колонку.

В нашем случае это условие выполняется: сопротивление двух звуковых колонок, включенных параллельно, составляет 14 Ом, а одной — 28 Ом.

Конструктивные параметры трансформаторов схемы приведены в таблице, а расположение  обмоток выходного трансформатора — на рис.30.

Обозначение обмотки на схеме Число витков Марка и диаметр провода                Сердечники
Тр1 1 — 2 600 ПЭВ 0,69
Ш25х80
  3 — 4 92 ПЭВ 0,2
  5 — 6 908 ПЭВ 0,47
  7 — 8 18 ПЭВ 1,3
  9 — 10 — 11 9 + 9 ПЭВ 0,8
  экран Один



слой		 ПЭЛШО 0,1
Тр2 1 — 2 62 ПЭВ 1,0 Ш25х70
  3 — 4 1100 ПЭВ 0,29
  4 — 5 700 ПЭВ 0,29
  6 — 7 124 ПЭВ 1,0
 		 8 — 9 700 ПЭВ 0,29
  9 — 10 1100 ПЭВ 0,29
  11 — 12 62 ПЭВ 1,0



Сопротивление нагрузки по постоянному току, Ом Число витков вторичной обмотки
Для 2-х ламп Для 4-х ламп
2,25 70 99
5,5 110 152
8 131 180
10 147 207
11 152 216
14 175 248
28 248 350

Налаживание усилителя в основном заключается в проверке и установке режимов работы радиоламп в соответствии с указанными на принципиальной схеме (рис.

29). После окончательной проверки монтажа включают питание и проверяют правильность подключения вторичной обмотки выходного трансформатора. Если усилитель возбуждается, следует поменять местами выводы вторичной обмотки. Затем с помощью потенциометра R35 устанавливают напряжение (-38 В) на управляющих сетках ламп выходного каскада. После этого проверяют режимы работы всех остальных каскадов. В случае их отклонения от нормы более чем на 10% необходимо проверить номиналы резисторов и исправность конденсаторов. В последнюю очередь потенциометром R42 устанавливают величину ООС, руководствуясь тем, что при очень глубокой связи возможно возбуждение УМЗЧ на ультранизких частотах, а при малой связи за счет большего коэффициента усиления появляется повышенный фон переменного тока.

Источник: Радиоаматор 1999. 40 лучших конструкций ламповых УМЗЧ за 40 лет.

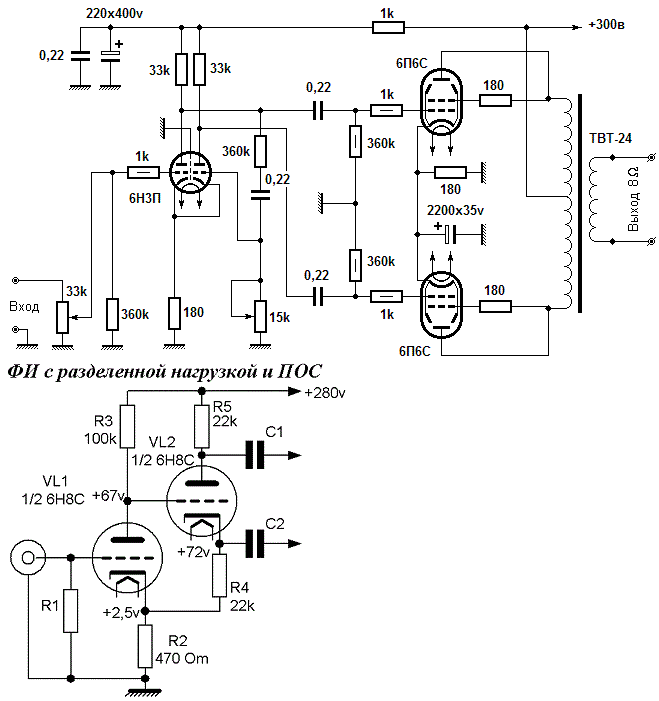

Схемы ламповых двухтактных усилителей мощности на 6п3с

Последнее время все большей популярностью начинают пользоваться схемы ламповых усилителей мощности звуковой частоты. Представленная ниже схема лампового усилителя на лампе 6П3С может работать в в двух режимах: ультралинейном; триодном. Усилитель на лампах EL34 при ультралинейном включении может выдать 16 Вт мощности, при триодном включнии мощность составит порядка 8 Вт. А если использоватб лампы 6П3С в выходном каскаде то мощность составит 12 и 6 Вт соответсвенно. Чувствительность на входе равна 0,65 В. С анодов триодов сигнал посутпает на лампы выходных каскадов.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • 6п3с- ламповый усилитель, одиночный и сдвоенный двухтактный каскад
  • Схема лампового усилителя на 100вт
  • Однотактные и двухтактные ламповые усилители: особенности звучания
  • Ламповые усилители для самостоятельной сборки
  • Самодельный ламповый усилитель
  • Усилитель звука ламповый
  • Двухтактный усилитель на 6П3С
  • Ламповые усилители для самостоятельной сборки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ламповый двухтактный усилитель на 6п3с по схеме Fender Delux

6п3с- ламповый усилитель, одиночный и сдвоенный двухтактный каскад


Соорудил недавно двухтактный усилитель без межкаскадных емкостей. Звук — бомба. Но в настройке требует тщательности. Даю для начала схему оригинальную на 6Ж8 и 6П6С, а желающие могут поэкспериментировать с другими типами ламп. Выходная мощность при 0,5 В на входе получилась 10 Вт в классе А.

Из принципиальной схемы усилителя видно, что между анодом предоконечного каскада Л1 и выходным двухтактным каскадом Л2, Л3 отсутствует переходной конденсатор, который вносил бы фазовый сдвиг. Это обстоятельство позволило применить весьма глубокую отрицательную обратную связь без опасности самовозбуждения усилителя. Напряжение обратной связи снимается с обмотки II выходного трансформатора и через сопротивление R8 подается на катод лампы Л1.

Цепь обратной связи также не содержит реактивных элементов, которые вносили бы фазовый сдвиг. Вследствие того что анод лампы Л1 связан гальванически с сеткой лампы Л2, нормальная работа ламп Л2 и Л3 обеспечивается тщательным подбором их режима при помощи сопротивлений R3, R6 и R7 таким образом, чтобы напряжение на управляющих сетках ламп Л2 и Л3 по отношению к их катодам было равно—12 В. При этом оконечный двухтактный каскад работает в режиме класса А. Напряжение на экранную сетку лампы Л1 подается с общего катодного сопротивления R7 ламп Л2 и Л3.

Усилитель потребляет ток около мА. Напряжение НЧ, усиленное лампой Л1, подается на сетку лампы Л2. На катоде этой лампы возникает напряжение низкой частоты в — такой же фазе, что и на ее управляющей сетке. Если заземлить управляющую сетку лампы Л3, то между ней и катодом будут действовать напряжение в противофазе с напряжением между управляющей сеткой и катодом лампы Л2, что и требуется для нормальной работы двухтактного каскада. Непосредственно заземлять управляющую сетку лампы Л3 нельзя, так как при этом нарушится режим работы ламп Л2 и Л3, поэтому она заземлена по низкой частоте через конденсатор С3.

Это результат действия функции компенсации. Надо сделать себе хороший кабель, тогда такого не будет. При снижении анодного напряжения Кни слегка увеличивается, при увеличении уменьшается.

Если нет опыта построения ламповых усилителей, делать эту схему не советую. Здесь нет развязок по постоянному напряжению, все режимы ламп завязаны между собой вкруговую. Он несколько сложноват в настройке. Несмотря на корявенький спектр, звук просто убойный: живой, натуральный. Бас можно руками потрогать, настолько он рельефный и выразительный.

Вот записал видео:. Если надумаете повторять эту схему — почитайте вначале оригинальную статью. Звук ламповый, мягкий, особенно бас. О натуральности звучания говорить не буду, это понятно. Как уже сказал когда-то, барабаны как будто у меня в комнате : В общем если будут вопросы — спрашивайте на конференции. С вами был Gamzan. Самодельные распашные ворота для частного дома — электроника и механика.

Электрическая схема и фото процесса монтажа. Диод Шоттки. Схема на 6Ж8 Из принципиальной схемы усилителя видно, что между анодом предоконечного каскада Л1 и выходным двухтактным каскадом Л2, Л3 отсутствует переходной конденсатор, который вносил бы фазовый сдвиг.

Схема на EF22 Блок питания Если нет опыта построения ламповых усилителей, делать эту схему не советую. Не удержался — таки прилепил подсветку зеркала. Измерения при 8 Вт выходной мощности. Вот записал видео: Видео работы УНЧ Если надумаете повторять эту схему — почитайте вначале оригинальную статью.

Все права защищены.


Схема лампового усилителя на 100вт

Предварительные замечания о цели разработки. Девизом этой работы был отказ от бескомпромиссности в пользу сбалансированных, целесообразных решений. Лампы были выбраны по нескольким причинам. Не может не привлекать их изначально высокая линейность, легкость модификации схемы, подбора компонентов, простота расчетов, а также ясность и лаконичность схем.

схема несложного однотактного лампового усилителя мощности на лампах сам — Продам. Двухтактный усилитель на 6П3С и 6Н9С смотреть онлайн.

Однотактные и двухтактные ламповые усилители: особенности звучания

Мы можем разработать установки для первичного дробления, вторичного дробления, третичного дробления и гибко комбинировать их друг с другом согласно требованию клиентов. Мы постараемся все возможности для удовлетворения требований наших клиентов. Компактная роторная дробильная установка подходит для первичного и вторичного дробления в условиях ограниченного рабочего пространства. Небольшие габаритные размеры и вес позволяют легко перевозить установку с одного объекта на другой, что делает ее незаменимой для краткосрочных подрядных работ. Мобильная гусеничная роторная дробильная установка создана на базе проверенной временем и отлично себя зарекомендовавшей роторной дробилки PF. Основной особенностью этой дробилки является гидравлическая регулировка зазоров. Способ фиксации отражательных плит обеспечивает защиту дробилки от перегрузок.

Ламповые усилители для самостоятельной сборки

Схема самодельного стереофонического усилителя мощности низкой частоты, собранного на лампе 6Н23П и двух 6П14П. Предлагаемый ламповый УНЧ имеет следующие характеристики: Диапазон воспроизводимых частот — от 20Гц до 80кГц; Выходная мощность в триодном режиме — 2 х 2,75Вт; Выходная мощность в пентодном режиме — 2 х 4,5Вт. Добрый день, уважаемые радиолюбители. Как известно, история развивается по спирали, и история развития аудиотехники в этом не исключение. Если взглянуть на рынок усилителей воспроизведения, то можно заметить, что в последние несколько лет вновь произошла реинкарнация ламповых усилителей, а некоторые производители возобновили производство радиолам.

Входной сигнал поступает через регулятор громкости на сетку левого по схеме триода VL1 типа 6Н9С, снимается с его анода и поступает на управляющую сетку лампы выходного каскада и одновременно через делитель напряжения поступает на сетку правого триода 6Н9С, переворачивается по фазе и поступает на управляющую сетку второй лампы выходного каскада. Данная схема фазоинвертора отличается от других видов фазоинверторов с резистивной нагрузкой большим коэффициентом усиления и лучшим звучанием.

Самодельный ламповый усилитель

Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Двухтактный ламповый усилитель на 6П3С по мотивам Нобу Шишидо. Усилители Усилители на лампах. Исключён фрагмент.

Усилитель звука ламповый

И таких выходных каскадов у нас будет два, но немного в облегченном режиме. И выходные мощности у них просуммируются. Если же последовательно соединить лишь 5-и вольтовые части обмоток, то при выходном напряжении 20 вольт на нагрузке 4 Ома получим Вт. Так, что с учетом потерь в трансформаторе, будем делать схему точно по приведенному выше типовому режиму! А оставшаяся вольтовая обмотка пойдет на питание экранной сетки.

Соорудил недавно двухтактный усилитель без межкаскадных емкостей. использовал 6П3С-Е, с 6П6С будет уровень мощности поменьше. Если нет опыта построения ламповых усилителей, делать эту схему не советую.

Двухтактный усилитель на 6П3С

Не раз мне приходилось слышать вопрос о том, какой тип лампового усилителя лучше, и в чём заключаются особенности звучания однотакта и двухтакта? Вопрос этот настолько технического плана, насколько и философского. Ибо рассуждение только с одной позиции кажется заранее обречённым на провал. Потому что никакие технические подробности не разрешат проблему индивидуальных особенностей восприятия каждого человека.

Ламповые усилители для самостоятельной сборки

ВИДЕО ПО ТЕМЕ: Двухтактный усилитель на лампах Г807. Обзор и схема.

Соорудил недавно двухтактный усилитель без межкаскадных емкостей. Звук — бомба. Но в настройке требует тщательности. Даю для начала схему оригинальную на 6Ж8 и 6П6С, а желающие могут поэкспериментировать с другими типами ламп. Выходная мощность при 0,5 В на входе получилась 10 Вт в классе А.

Глава третья: Комплектующие для выбранной вами схемы

Ламповые усилители мощности низкой частоты усилители НЧ применяются в высококачественной аудио аппаратуре класса Hi-Fi и Hi-End. Отличительными особенностями лампового звука являются мягкость и точность передачи звучания музыкальных инструментов. Также достаточно популярны гибридные лампово-транзисторные УНЧ, которые благодаря совмещению радиоламп и транзисторов могут обеспечить достаточно высокие параметры, сохраняя при этом теплый «ламповый» звук. Большой интерес представляют УНЧ на германиевых транзисторах, поскольку у германия перед кремнием есть свои плюсы. В разделе собраны разные по сложности и архитектуре принципиальные схемы ламповых усилителей НЧ для работы в режимах моно и стерео.

Добрый день, уважаемые радиолюбители. Как известно, история развивается по спирали, и история развития аудиотехники в этом не исключение. Если взглянуть на рынок усилителей воспроизведения, то можно заметить, что в последние несколько лет вновь произошла реинкарнация ламповых усилителей, а некоторые производители возобновили производство радиолам.


Режимы работы выходных каскадов ламповых усилителей / Хабр

Схемотехника ламповых усилителей обманчиво проста. Каждый каскад состоит всего из нескольких компонентов: собственно лампы, двух-трёх-четырёх резисторов и пары-тройки конденсаторов. Выходной каскад лампового усилителя может быть однотактным (SE) и двухтактным (PP) и обычно содержит трансформатор.

В этой публикации мы рассмотрим особенности работы однотактных и двухтактных выходных каскадов, узнаем о режимах работы ламп и обсудим применение мощных триодов в однотактных выходных каскадах ламповых усилителей.

Чтобы заложить основу для понимания процессов, протекающих в выходных каскадах ламповых усилителей, обратимся к хрестоматийной схеме школьного радиоузла, которая выдержала пять переизданий в книге В. Борисова «Юный радиолюбитель». Впервые конструкция была опубликована в первом издании 1951 года, в третьем издании 1959 года в главе, посвящённой усовершенствованию конструкции, была описана переделка однотактного (SE) выходного каскада в двухтактный (PP), в четвёртом (1966) и пятом (1972) изданиях в варианты конструкции введены пальчиковые лампы.

▍ Схема с однотактным выходным каскадом

Проведём анализ схемы школьного радиоузла, в качестве выходных ламп рассмотрим канонические 6П3С. Схемы, описания и графики возьмём из пятого издания, как наиболее проверенные несколькими поколениями радиолюбителей.

Выходной каскад собран по схеме с автоматическим смещением. Напряжение на выводе 3 лампы Л3 (анод) указано +270 В, напряжение на выводе 8 (катод) указано +14,5 В. Эти напряжения измерены относительно общего провода. Относительно же катода получаем напряжение анода UА = 270 – 14,5 = +255 В, а напряжение смещения на управляющей сетке лампы UС = 0 – 14,5 = –14,5 В. Номинал катодного резистора R15 = 200 Ом. Ток через катодный резистор 14,5 / 200 = 72,5 мА. Блокировочный конденсатор C12 служит для предотвращения отрицательной обратной связи по переменному току.

Сравним с паспортными данными лампы 6П3С. При напряжении на аноде и экранной сетке +250 В ток анода лампы 6П3С должен быть в пределах (72 ± 14) мА, а ток экранной сетки не должен превышать значения 8 мА. Рекомендуемое значение напряжения смещения на управляющей сетке – минус 14 В. При токе анода IА = 72 мА и токе экранной сетки IЭ = 8 мА номинал катодного резистора должен быть UС / (IА + IЭ) = 14 / 0,08 = 175 Ом.

Режим работы лампы выходного каскада, в принципе, соответствует указанному в паспорте. Заявленная выходная мощность усилителя – 5 Вт, что тоже соответствует паспортным характеристикам 6П3С. Схема выходного каскада – каноническая однотактная «класса А» на пентоде с автоматическим смещением.

▍ Схема с двухтактным выходным каскадом

Мощности 5 Вт для усилителя радиоузла может быть недостаточно. Поднять выходную мощность предлагается заменой однотактного выходного каскада (SE) на двухтактный (PP). Для этого из исходной схемы исключается выходной каскад, и вместо него подключается одна из схем, приведённых ниже:

Схема стала значительно сложнее: вместо одного каскада на одной лампе теперь включено два каскада на трёх лампах.

На лампе Л1 собрана схема фазоинвертора, преобразующая входной аналоговый сигнал в два выходных противофазных. На «верхнее плечо» выходного двухтактного каскада подаётся сигнал с фазой 0°, а на «нижнее плечо» – сигнал с фазой 180°.

В выходном каскаде теперь две лампы 6П3С. Заявленная выходная мощность усилителя 15-20 Вт. По идее, добавление в выходной каскад второй лампы мощностью 5 Вт дало бы прирост мощности усилителя на эти 5 Вт, т.е. в два раза. Почему выходная мощность выросла в три-четыре раза, разберём позже.

Изменилась конструкция выходного трансформатора: сечение магнитопровода увеличилось, чтобы увеличить габаритную мощность, а первичная обмотка имеет отвод от середины.

Аноды выходных ламп подключены к крайним выводам первичной обмотки, источник анодного напряжения подключён к средней точке. Половины первичной обмотки включены таким образом, чтобы противофазные токи в половинах первичной обмотки вызывали токи одного направления во вторичной обмотке выходного трансформатора. Соответственно, синфазные анодные токи во вторичной обмотке друг из друга вычитаются.

Номинал катодного резистора на схеме – 220 Ом. По постоянному току лампы в двухтактном каскаде включены параллельно, соответственно, через этот резистор протекает значительно больший ток, чем протекал бы через катодный резистор того же номинала в однотактной схеме, следовательно, и модуль напряжения смещения на управляющих сетках рассматриваемого двухтактного каскада будет больше.

▍ Режимы работы усилительного каскада на лампах

Режим работы усилительного каскада на лампах определяется напряжением смещения на управляющей сетке. Наглядней и проще это продемонстрировать на графике анодно-сеточной характеристики триода:

Наибольший интерес на кривой вызывает отрезок между точками «б» и «в». Это линейный участок анодно-сеточной характеристики при отрицательном напряжении на управляющей сетке. Крестиком на кривой отмечена середина этого участка, т. е. «рабочая точка» каскада при работе в режиме A.

Если установить напряжение смещения UС на сетке триода минус 4 В, ток покоя IА будет 4,5 мА. Каскад при таком смещении сможет без искажений усиливать входной сигнал с амплитудой до 4 В. При подаче на вход сигнала с большей амплитудой напряжение на сетке может выходить за пределы линейного участка, что приведёт к нелинейным искажениям.

Нужно отметить, что при положительном потенциале сетки относительно катода между ними возникает т.н. «сеточный ток» IС, что эквивалентно включению диода между управляющей сеткой и катодом. Этот эффект нашёл широкое применение в радиотехнике, но при усилении звука он нежелателен, т.к. вносит в сигнал заметные искажения.

Работа в режиме А, когда напряжение на сетке не выходит за пределы участка «б-в», обеспечивает минимальные искажения, но неэффективна энергетически: лампа в этом режиме работает без «отсечки», через неё всегда протекает ток, и большая часть энергии уходит на нагрев анода. Коэффициент полезного действия усилителей класса А не превышает 25-30%.

Начинаем смещать «рабочую точку» в сторону точки «б». В какой-то момент времени начинается «отсечка» (ток через лампу не течёт) части отрицательной полуволны входного сигнала. Усилитель входит в режим AB. Коэффициент полезного действия в этом режиме – 50-60%.

Однотактный (SE) усилитель при переходе в режим AB начинает вносит в сигнал заметные искажения. Искажения, вносимые в сигнал двухтактным (PP) усилителем в режиме AB, заметны значительно меньше.

Искажения, вносимые в сигнал двухтактным усилителем, становятся заметными при сдвиге «рабочей точки» за точку «б» на графике. В точке «а» усилитель переходит в режим B с «отсечкой» ровно половины синусоиды и коэффициентом полезного действия 80% и выше.

При сдвиге «рабочей точки» левее точки «а» на графике усилитель переходит в режим C с «отсечкой» более половины синусоиды, когда большую часть периода входного сигнала ток через лампу не течёт, и коэффициентом полезного действия 90% и выше.

В усилителях звуковой частоты лампы работают или в «чистом классе А» (независимо от схемы включения), или в режиме AB в двухтактных схемах.

Чтобы понять, почему добавление лампы в двухтактный выходной каскад даёт не удвоение, а утроение, или даже учетверение, выходной мощности, вспомним, что выходной трансформатор суммирует по модулю противофазные анодные токи ламп выходного каскада, что в идеале приводит к удвоению амплитуды выходного тока, что и даёт в итоге выигрыш в 4 раза по мощности даже при работе выходного каскада в режиме A.

При работе двухтактных каскадов в режиме AB есть другая особенность. Разберём её на примере работы выходного двухтактного каскада с характеристиками ламп как на графике выше. Для этого вводим каскад в режим AB, установив напряжение смещения минус 8 В. Каскад теперь может без искажений усиливать входной сигнал с амплитудой до 8 В, т.е. в этом режиме можно подать на выходной каскад напряжение «раскачки» в 8 / 4 = 2 раза больше, что при прочих равных условиях опять приводит к увеличению выходной мощности в 4 раза.

▍ Особенности работы двухтактных схем

Применение двухтактных схем с режимом работы AB даёт значительный прирост выходной мощности при повышении коэффициента полезного действия. Двухтактные схемы имеют меньший по сравнению с однотактными коэффициент нелинейных искажений за счёт лучшего подавления чётных гармоник.

Качество выходного сигнала двухтактных схем с режимом работы AB обеспечивается симметричностью: лампы выходного каскада должны подбираться парами по идентичности характеристик; половины первичной обмотки должны иметь идентичные амплитудно-частотные и фазовые характеристики во всём диапазоне рабочих частот усилителя; каскад фазоинвертора должен обеспечивать точность сдвига фаз во всём амплитудно-частотном диапазоне усилителя.

▍ Особенности работы однотактных схем

Однотактные схемы работают только в режиме A и имеют по сравнению с двухтактными схемами на тех же лампах меньшую выходную мощность при меньшем коэффициенте полезного действия. Спектр выходного сигнала однотактной схемы содержит, помимо прочих, практически равные по уровню, вторую и третью гармоники.

Однотактные схемы не требуют подбора ламп. Конструкция трансформатора для применения в однотактных каскадах гораздо проще. За счёт работы лампы в режиме A магнитопровод выходного трансформатора постоянно подмагничен, что значительно ухудшает его линейность.

▍ Парадокс «триодного звучания»

Необходимость добавления в триод дополнительных сеток была вызвана неустойчивой работой триодов на высоких частотах. Пентоды имеют по сравнению с триодами меньшие межэлектродные ёмкости и гораздо устойчивей работают на радиочастотах. На той же площади анода пентод обеспечивает большую выходную мощность.

По всем паспортным характеристикам применение пентодов, а особенно их разновидности – лучевых тетродов, в выходных каскадах усилителей звуковой частоты предпочтительней. В советской аппаратуре до перехода на полупроводники в выходных каскадах УЗЧ обычно применяли однотактные схемы на лучевом тетроде 6П3С или выходном пентоде 6П14П. На выходе трансляционных усилителей применялись двухтактные каскады на мощных лучевых тетродах Г807 или 6Р3С.

Можно было бы сделать вывод, что пентоды лучше, но оказалось, что есть нюансы…

При переходе на транзисторы был обнаружен эффект «транзисторного звучания». Транзисторные усилители превосходили ламповые по многим параметрам, в частности по коэффициенту нелинейных искажений, но звучали «как-то не так».

Сопоставимый с лучшими транзисторными усилителями коэффициент нелинейных искажений обеспечивали двухтактные выходные каскады с «ультралинейным» включением выходных пентодов. Аутсайдерами по этому параметру в семействе ламповых усилителей традиционно являются триодные «однотактники».

В конечном счёте, эксперты выяснили, что эффект «транзисторного звучания» вызван наличием в спектре выходного сигнала транзисторных усилителей нечётных гармоник. Нечётные гармоники придают звучанию «металлический» окрас.

Затем эксперты пришли к парадоксальному открытию, что однотактный выходной каскад на триоде настолько плох, что чрезвычайно хорош: высокий уровень второй гармоники в спектре триодного «однотактника» маскирует наличие в спектре третьей, т. к. человеческое ухо лучше слышит чётные гармоники. Из-за наличия в спектре чётных гармоник звук кажется мягче и объёмней.

Кроме того, триод в качестве усилителя имеет значительно более узкий частотный диапазон, и в спектре «однотактника» на триоде уровень высших гармоник ниже по сравнению со схемой на пентоде.

Вот так из недостатков и сложились достоинства однотактных схем на триодах.

К несомненным достоинствам однотактных каскадов нужно отнести тот факт, что они не требуют подбора ламп. При изменениях анодного напряжения или потере эмиссии однотактный каскад с автоматическим смещением, скорее всего, так и останется в «чистом классе А».

▍ От автора

Основой моего домашнего аудиокомплекса с 1991 года является ламповый усилитель «Прибой 50УМ-204С» с акустическими системами «Союз 130АС-002».

В выходных каскадах усилителя используются двухтактные схемы на мощных лучевых тетродах 6Р3С. Акустические системы подключены к усилителю недорогим акустическим кабелем китайского производства. Все соединительные шнуры – самодельные. Есть коллекция «винила», но обычно я слушаю музыку с CD.

Я очень люблю ламповую технику и меня сильно огорчают беспредметные споры на тему, что лучше «винил» или CD, лампы или транзисторы, триоды или пентоды и т.п. Надеюсь, моя публикация поможет внести какую-то ясность в предметную область и ввести часть этих дискуссий в конструктивное русло.
