Особенности и недостатки стандартного тестера LCR-T4

LCR-T4 — популярный и доступный тестер электронных компонентов, позволяющий измерять параметры резисторов, конденсаторов, катушек индуктивности, диодов и транзисторов. Несмотря на широкую функциональность, у стандартного прибора есть ряд недостатков:

Высокое энергопотребление и быстрый разряд батареи питания
Отсутствие индикации уровня заряда аккумулятора
Мигание подсветки дисплея при каждом нажатии кнопки
Неудобная ручка энкодера
Видимые внутренние компоненты через прозрачный корпус
Скользкий корпус, неустойчивый на рабочей поверхности

Рассмотрим, как можно устранить эти недостатки и улучшить функциональность прибора.

Модификация системы питания тестера

Одним из главных недостатков стандартного LCR-T4 является быстрый разряд батареи типа «Крона». Для решения этой проблемы можно модифицировать систему питания следующим образом:

Установить Li-ion аккумулятор формата 18650 вместо батареи «Крона»
Добавить плату заряда TP4056 для зарядки аккумулятора через USB
Использовать повышающий преобразователь на микросхеме MT3608 для получения напряжения 9В
Модифицировать схему включения для экономии энергии

Такая модификация позволит значительно увеличить время автономной работы тестера и упростит процесс зарядки.

Добавление индикации уровня заряда аккумулятора

Для контроля уровня заряда аккумулятора можно задействовать встроенный, но не используемый функционал вольтметра тестера LCR-T4. Для этого необходимо:

Подключить подстроечный резистор 100 кОм между землей и плюсом аккумулятора
Соединить среднюю ножку подстроечника с 19 выводом микроконтроллера ATmega328

Откалибровать показания вольтметра с помощью подстроечника

После этой модификации напряжение аккумулятора будет отображаться при включении прибора, а также при долгом нажатии кнопки во время работы.

Устранение мигания подсветки дисплея

Чтобы избавиться от раздражающего мигания подсветки при нажатии кнопок, можно изменить схему ее подключения:

Отпаять светодиод подсветки от штатного места на плате
Подключить минус светодиода к общему минусу схемы
Подключить плюс светодиода через резистор 200 Ом к выходу стабилизатора 78L05
На место штатного светодиода установить обычный диод для сохранения работоспособности схемы

После этой модификации подсветка будет включаться вместе с прибором и работать без мигания.

Улучшение эргономики и внешнего вида тестера

Для повышения удобства использования LCR-T4 можно выполнить следующие доработки:

Заменить штатную ручку энкодера на более низкую и широкую с удобными гранями
Оклеить внутреннюю поверхность корпуса алюминиевой фольгой для скрытия внутренних компонентов
Наклеить на нижнюю панель резиновые ножки для устойчивости на рабочей поверхности

Эти простые модификации значительно улучшат эргономику и внешний вид прибора.

Модификация прошивки тестера LCR-T4

Для расширения функциональности тестера можно модифицировать его программное обеспечение. Существуют альтернативные прошивки, добавляющие новые возможности:

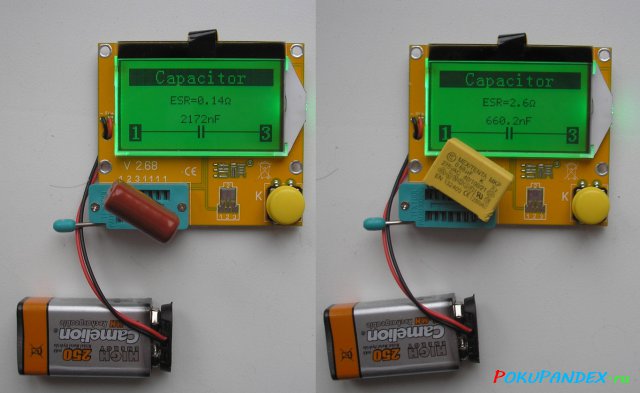

Измерение ESR конденсаторов

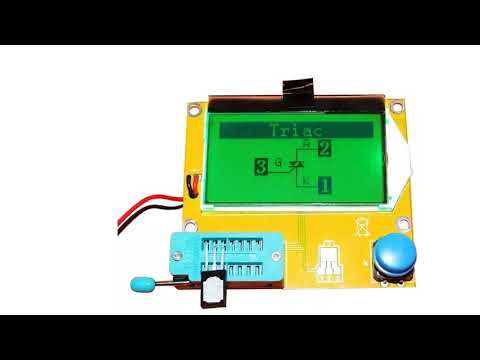

Тестирование тиристоров и симисторов
Расширенная проверка полевых транзисторов
Измерение емкости аккумуляторов
Русскоязычный интерфейс

Модификация прошивки позволит существенно расширить возможности прибора без изменения аппаратной части.

Сравнение возможностей LCR-T4 с профессиональными приборами

Несмотря на широкие возможности, тестер LCR-T4 имеет ограничения по сравнению с профессиональными измерительными приборами. Рассмотрим основные отличия:

Параметр	LCR-T4	Профессиональный LCR-метр
Диапазон измерения емкости	25 пФ — 100 мФ	0.01 пФ — 2000 мФ
Диапазон измерения индуктивности	0.01 мГн — 20 Гн	0.01 нГн — 1000 Гн
Точность измерений	1-5%	0.05-0.5%
Измерение на разных частотах	Нет	Да

Тем не менее, для большинства любительских применений возможностей LCR-T4 вполне достаточно.

Заключение

Описанные модификации позволяют значительно улучшить функциональность и удобство использования популярного тестера электронных компонентов LCR-T4. Увеличенное время автономной работы, индикация заряда аккумулятора, улучшенная эргономика и расширенные возможности делают доработанный прибор отличным инструментом для радиолюбителей и профессионалов.

Доработка тестера компонентов LCR-T4

Давно пользуюсь всем известным транзистор-тестером LCR-T4 (он же тестер компонентов, он же LCR-метр и т.д.
Хороший прибор, функционал его меня полностью устраивает, много от него не требуешь, учитывая цену, но при этом достаточно часто выручает при ремонте различной электроники.
Но некоторые нюансы работы прибора все же хотелось бы поправить, и о своей доработке я сегодня и расскажу.

На просторах интернета можно найти много обзоров на него, много доработок. Каждая же моя модификация является результатом продолжительного использования прибора, в процессе которого были выявлены особенности прибора, иногда мешающие а иногда и вовсе раздражающие. Поэтому в какой-то момент было решено слегка улучшить себе “workflow” и минимизировать большинство неприятных моментов этого гаджета.

Итак, что мне не нравилось в этом чудо-тестере:
— прожорливость по питанию. Этот гаджет жрал «кроны» как не в себя, и даже при том что у меня их, можно сказать, нескончаемый запас (в силу специфики работы), меня просто бесило каждых две недели раскручивать прибор и менять эту несчастную «крону».
— мигание подсветки дисплея при каждом нажатии кнопки. Эта мелочь вроде бы никак не влияет на работоспособность, но подбешивает весьма прилично
— во многих переделках на литиевые аккумуляторы мне не хватало индикации заряда того самого аккумулятора
— у меня прибор с энкодером вместо кнопки, штатная ручка энкодера была тонкая, высокая и гладкая, пользоваться ей было крайне неудобно

— торчащие сквозь прозрачный корпус «кишки» не самое приятное зрелище (хотя этот пункт – чистая вкусовщина)
— прибор постоянно скользил по столу

Поэтому в очередной раз, когда прибор объявил мне о своем «голоде», я не выдержал, отложил текущую работу, разобрал чудо-гаджет, и начал прикидывать, как его подлечить. Для начала хотелось найти схемку, ведь не очень хотелось срисовывать самому. С этим делом проблем не возникло, в интернете сего добра полно, как и прошивок на волшебную коробку.

Питание от аккумулятора 18650

С питанием от аккумуляторов в общем-то все было вполне ясно: в корпус прекрасно помещается аккум 18650, успешно демонтированный из ноутбучной батареи. По «классике жанра» заряжать его будем проверенным модулем на TP4056. Делать 9 вольт из 3,7 будем опять же классическим методом – платкой повышайки на MT3608.

И все тут было бы замечательно, но в этой схеме меня не устраивал момент постоянной работы повышайки, что, в свою очередь, в конечном итоге не гарантировало более продолжительную работу гаджета в сравнении с «кроной». Колхозить кнопку, как делают многие, тоже не хотелось, меня вполне устраивала штатная схема управления питанием. Поэтому, прикинув схемку прибора и имея опыт перевода старенького мультиметра на литий, было решено добавить буквально пару элементов в схему, дабы этот весь колхоз заработал так как мне необходимо.

Суть доработки проста: включаем аккумулятор, плату заряда и настроенную на 9 вольт повышайку по привычной всем схеме.

Но с небольшим дополнением – поднимаем 4 ногу “Enable” MT3608 c платы и подпаиваем ее ко входу стабилизатора 78L05. (На фото — желтый провод)

Теперь все работает следующим образом: напряжение батареи (3,7 V) всегда присутствует на выходе преобразователя (через дроссель и диод), при нажатии кнопки открывается транзистор Q1, подавая напряжение на вход стабилизатора и одновременно на 4 ногу MT3608. Этого напряжения достаточно для запуска повышайки, на ее выходе появляется 9 вольт, и далее транзистор-тестер работает в штатном режиме. При выключении транзистор тестера закрывается Q1, тем самым выключая преобразователь. Все просто и эффективно.

Все это дело спокойно уместилось в корпусе, приклеено на плату тестера на двухсторонний скотч и прекрасно держится уже практически пол года, при этом гаджет активно используется каждый день.

В боковой части корпуса было аккуратно прорезано отверстие под разъем microUSB зарядного модуля.

Гаджет вполне себе удобно заряжать, никаких лишних проводов из корпуса не торчит, никаких дополнительных выключателей питания. В общем все как и хотел.

Индикация состояния аккумулятора

Вариант питания от лития хорошо себя зарекомендовал. Но оставался нюанс: на выходе повышайки у нас будет 9 вольт независимо от состояния аккумулятора. А заряд аккумулятора все же надо было как-то контролировать, ибо не хотелось ждать пока плата заряда/защиты его попросту отключит. Городить огород из светодиодного индикатора не хотелось, поэтому в какой-то момент, изучая дополнительные возможности прибора вдруг возникла мысль: а почему бы не задействовать неиспользуемый и не выведенный ни на один разьем, но присутствующий в меню функционал вольтметра? Решение вполне здравое, посему изучив описание его работы на просторах интернета, выяснилось, что реализация данной функции оказалась предельно простой. Поэтому два взмаха паяльником и готово: ставим подстроечник на 100кОм одной крайней ногой на землю, второй через сопротивление 1МОм на + аккумулятора, а средний вывод паяем на 19 ногу атмеги.

Замеряем напряжение батареи, включаем чудо-гаджет, выбираем вольтметр, и выставляем подстроечником точное, ранее измеренное значение напряжения батареи. Готово! Подстроечник вполне удобно разместился одной ногой на колодке разьема ISP. Там он хорошо держится, и там как раз есть земля.

В процессе использования выяснилась интересная фича: если при старте прибора еще раз нажать и удерживать кнопку, то прибор покажет напряжение батареи второй строкой.

Доработка подсветки

Осталась еще напрягающая, мигающая при каждом нажатии энкодера подсветка. Но с ней уж все просто: отпаиваем ее со штатного места, минус паяем на минус прибора, плюс через сопротивление 200 Ом на выход стабилизатора 78L05. В то место, где раньше был светодиод подсветки, ставим обычный диод, чтобы прибор работал в штатном режиме. Всё, подсветка включается и выключается вместе с прибором, при этом не мигает при каждом нажатии энкодера.
В моем случае руки растут немного не из самого ровного места, поэтому зеленый светодиод, встроенный в подсветку, я сломал при попытке отпаять ее от платы. Делать нечего, прибор нужен, поэтому был найден белый smd светодиод, вклеен вместо зеленого и от него выведены два провода. Честно говоря, так мне даже больше понравилось чем с родным зеленым.

Мелкая косметика

Ручку энкодера заменил на более низкую, но при этом широкую и с удобными гранями. Работать с ней стало в разы удобнее. В руках не скользит, при нажатии прибор не переворачивает.

Верхнюю и нижнюю панель изнутри оклеил алюминиевой фольгой. «Кишки» теперь не видно, видно только дисплей. Боковые стенки не трогал – сквозь них отлично видно индикаторы зарядки.

На нижнюю панель наклеил 4 резиновые ножки. Теперь стоит на столе как приклеенный.

На этом, собственно, всё. Доработки не претендуют на новизну или оригинальность, все давным-давно известно и сделано 100500 раз, но я просто поделился своим вариантом, вдруг кому будет полезно. Для меня приборчик обрел второе дыхание, работать с ним приятнее в разы. Обзор доработок писал постфактум, все было сделано пол года назад, так что процесса сборки на фото нет, но в целом он тут и не нужен, все предельно просто. У кого есть вопросы – задавайте, с удовольствием отвечу.

P.S. Учел некоторые замечания в комментариях, модифицировал прошивку. Результат на фото.

Дополнительная информация

Тестер радиоэлектронных компонентов LCR-T4. Часть І.

Краткий обзор и испытание тестера радиоэлектронных компонентов LCR-T4. Данный прибор уже несколько лет производится в Китае, поэтому у очень многих радиолюбителей он имеется. В сети можно найти большое количество обзоров этого прибора
, полезных и не очень.

Поэтому целью этой статьи не является создание очередного обзора, а просто будут изложены мои впечатления. Также будут сделаны ряд измерений этим прибором и сопоставление их с другими измерителями.

Характеристики тестера радиоэлектронных компонентов LCR-T4 и его возможности изложены здесь. Подробное описание ( найдено в сети) находится здесь. А здесь находится принципиальная схема тестера

Сборка корпуса и первое включение.

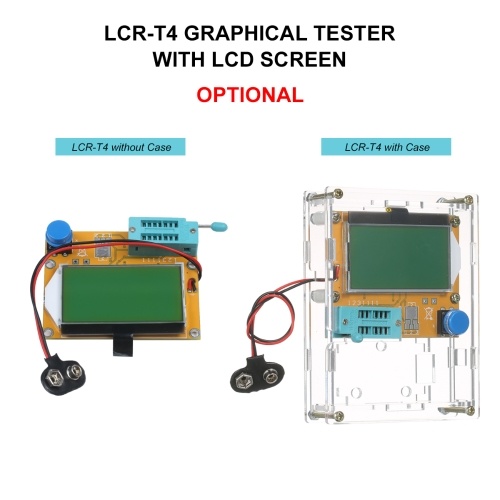

Я приобрел прибор в комплекте с акриловым корпусом, хотя прибором можно пользоваться и без корпуса. Более того, забегая наперед, отмечу что измерение параметров smd компонентов вообще возможно только при извлеченном из корпуса приборе. Тестер был приобретен уже откалиброванным. Сразу отмечу, что в сети имеется русскоязычная прошивка к этому тестеру, но большого смысла в ней не вижу- там и так все понятно.

Прибор извлечен из упаковки, практически сразу готов к применению.

Разьем (слот) для тестируемых выводных компонентов:

Контактные площадки для тестирования smd компонентов:

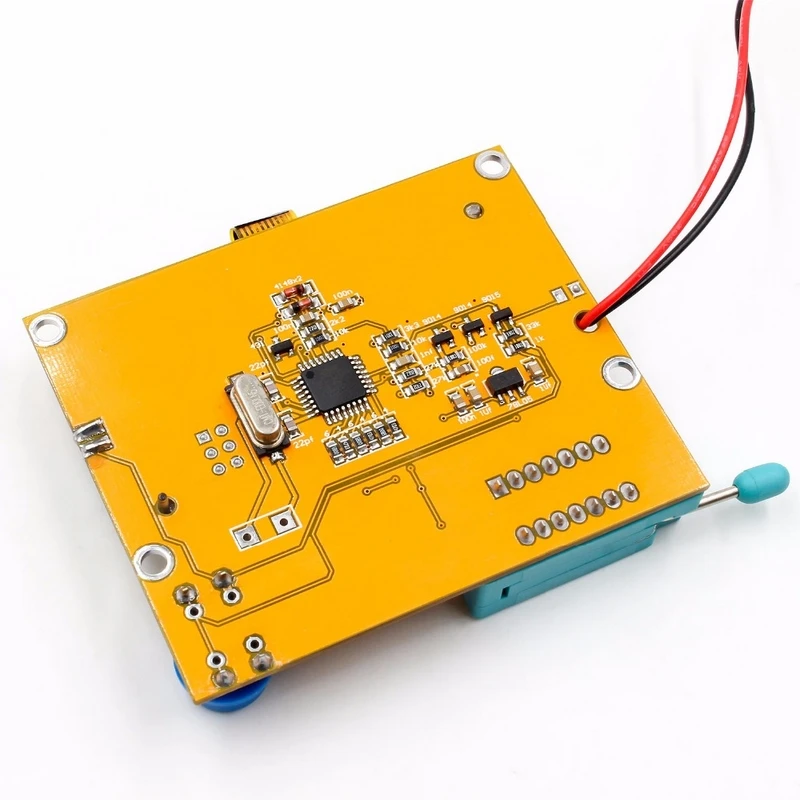

Взгляд на плату тестера со стороны компонентов:По центру видна ATMega328.

Шлейф, соединяющий ЖКИ и плату тестера:

Прозрачный акриловый корпус поставляется в разобранном виде. Его нужно собирать самому, ничего сложного в этом нет.

Детали корпуса имеют защиту от повреждений и царапин в виде наклеенных бумажных элементов.

Не знаю как кто, но я отделял защитное бумажное покрытие путем предварительного смачивания его водой:

Детали корпуса без бумажного защитного покрытия:

Для соединения деталей корпуса и закрепления платы тестера внутри корпуса, имеется комплект крепежных элементов:

Проверку тестера проведем без собранного корпуса.

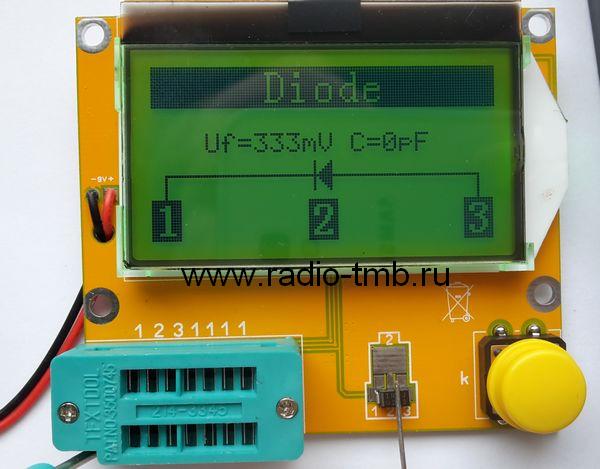

Вставив в контейнер для источника питания батарейку на 9В, включаем питание нажатием единственной кнопки прибора:Тестер сразу проинспектировал батарейку и выдал напряжение =9,51В.

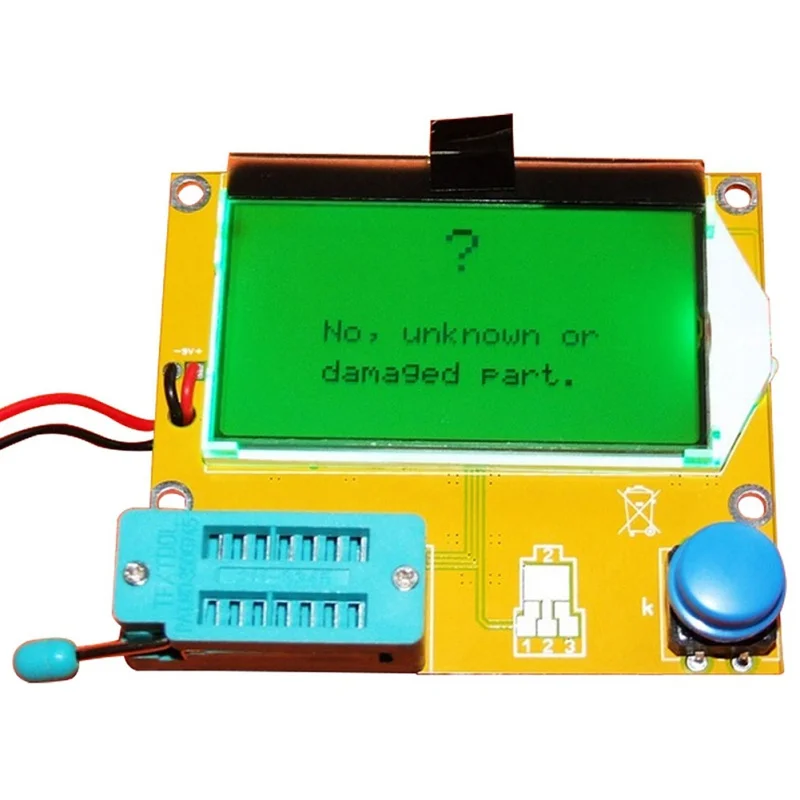

После проверки источника питания тестер автоматически перешел в режим измерения параметров, но , поскольку никакого компонента нет в слоте для тестируемых компонентов, тестер выдал сообщение –«Отсутствует, неизвестный, или поврежденный компонент».

Приступим к проверке измерительных способностей тестера радиоэлектронных компонентов LCR-T4.

Доступа к эталонным измерительным приборам у меня нет, поэтому показания тестера LCR-T4 будем сравнивать с теми приборами, которые есть под рукой. Для радиолюбительских применений такое сравнение будет вполне корректным.

Начнем с замера сопротивлений.

Согласно техническому описанию тестера LCR-T4 диапазон измерения сопротивления резисторов составляет от 0,1 Ом до 50M Ом с точностью 1%. Сравнивать будем с цифровым тестером DT830B.

Пятиваттный резистор 0,13 Ом:

Видим,что тестер DT830B не может адекватно измерить столь низкое сопротивление напрямую, потому что, даже при закороченных щупах показывает сопротивление 0,4 Ом. Тестер Т-4 показывает 0,11 Ом вместо 0,13. И тут неясно, то ли тестер неточен, то ли китайцы-изготовители резистора накосячили…

Проволочный резистор с какого-то мощного УНЧ:

И здесь тестер DT830B проигрывает по точности тестеру LCR-T4.

Резистор МЛТ-0,25 30 Ом:

В этом случае, думаю, уже точнее тестер DT830B.

Резистор МЛТ-0,25 27 кОм:

Практически одинаковые показания, но у тестера LCR-T4 здесь выше разрешающая способность- до десятков Ом.

Резистор МЛТ-0,25 1,5 Мом:

Разница в показаниях, хоть и небольшая , но имеется. Все же больше доверяю тестеру DT830B.

Напоследок проверим подстроечный резистор типа СП5-3 номиналом 1 кОм в разных положениях подвижного контакта:

Выводы: Тестер радиоэлектронных компонентов LCR-T4, на мой взгляд, не имеет явно выраженных преимуществ по сравнению с другими измерительными приборами сопоставимого класса. Разве что, в области малых ( до одного Ома ) сопротивлений.

Конец первой части.

Остальные части статьи о тестере радиоэлектронных компонентов LCR-T4 находятся здесь:

Тестер LCR-T4. Часть ІI.
Тестер LCR-T4. Часть ІII.
Тестер LCR-T4. Часть ІV.
