Lm317T описание характеристики схема включения: LM317t характеристики: схема подключения стабилизатора тока

схемы включения, цоколевка + аналоги

Содержание

1. Внешний вид и цоколевка LM317
2. Структурная схема, принцип работы
3. Технические параметры
4. Datasheet на русском
5. Виды корпусов
6. Аналоги
7. Чем отличаются LM317T и LM317
8. Ключевые отличия LM317 от L7805CV
9. Основные схемы включения LM317t
10. Описание схем с применением LM317
11. Лабораторный блок питания
12. Стабилизатор тока для светодиодов
13. Можно ли проверить LM317T мультиметром

Среди электронщиков-любителей, да и профессионалов, популярностью пользуется интегральный стабилизатор напряжения LM317. При своей дешевизне и простоте применения, он позволяет строить источники питания с неплохими параметрами.

Внешний вид и цоколевка LM317

LM317 в различных исполнениях

Стабилизатор напряжения LM317 выпускается в различных корпусах, но в большинстве случаев выглядит, подобно транзистору различных размеров – пластиковый (реже – металлический) кейс с тремя выводами. Некоторые модификации выпускаются в корпусе SO-8, который выглядит, как микросхема с 8 выводами.

Микросхема содержит три вывода. Их функции:

1. IN – вход, на него подается напряжение питания.
2. OUT – выход, с него снимается стабилизированное напряжение.
3. ADJ – используется для настройки выхода.

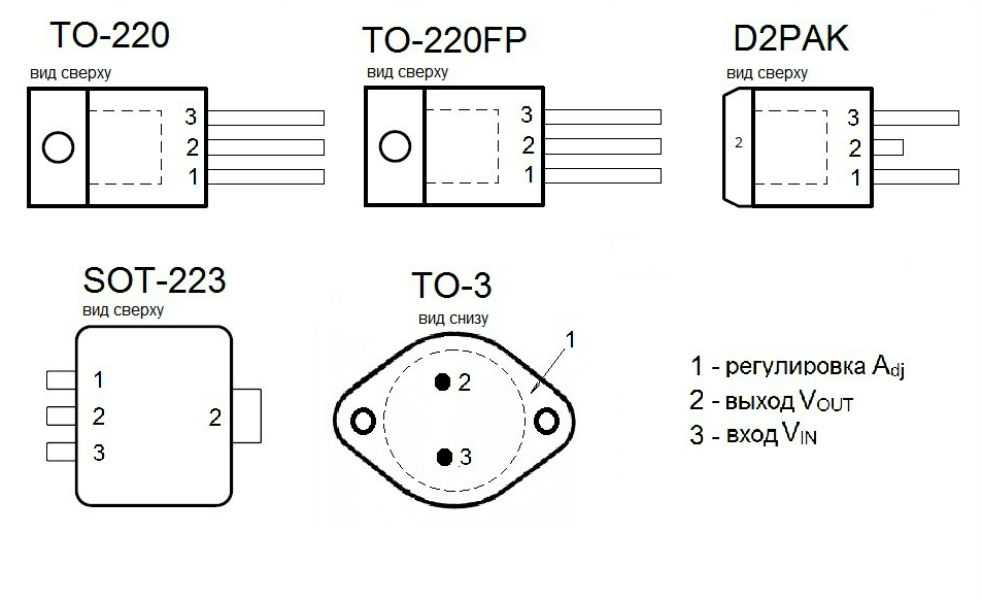

Расположение выводов микросхемы в различных корпусах

Распиновка зависит от исполнения, но несложно запомнить, что для трехвыводных корпусов вывод ADJ находится слева. Корпус SO-8 хоть и содержит 8 ножек, функционально микросхема все равно имеет лишь три перечисленных вывода – некоторые пины у этого кейса запараллелены. Это может облегчить разводку печатных плат.

Распиновка интегрального стабилизатора в корпусе SO-8

Структурная схема, принцип работы

Внутренняя структура LM317

Анализируя внутреннюю структуру микросхемы, несложно заметить, что она представляет собой стабилизатор линейного типа. Принцип работы таких стабилизаторов – перераспределение энергии между ключевым элементом и нагрузкой. Недостатками такой схемы является необходимость значительного превышения входного напряжения над выходным, а также тот факт, что через ключ течет тот же ток, что и через нагрузку. Все это снижает КПД регулятора напряжения, но на токах до 3 ампер перевешивает простота использования и дешевизна микросхемы.

Схема регулирования напряжения с помощью LM317

Для применения LM317 в качестве регулируемого стабилизатора напряжения потребуется делитель напряжения из двух резисторов, подключенный между выходом микросхемы и общим проводом. Средняя точка делителя подключена к выводу ADJ. Принцип работы заключается в том, что регулятор старается установить между выводами OUT и ADJ напряжение, равное Vref=1,25 вольта, изменением выходного напряжения. Например, ток нагрузки увеличился, что вызывает просадку напряжения. Соответственно, уменьшился ток, протекающий через верхний резистор делителя, что вызвало снижение падения напряжения на нем. Микросхема будет увеличивать выходной уровень (и ток через оба плеча делителя) до тех пор, пока падение напряжения на верхнем резисторе не станет вновь равным 1,25 вольт. При увеличении выходного уровня процессы пойдут в обратную сторону. Таким образом происходит стабилизация.

Подбирая соотношения резисторов делителя, можно установить выходное напряжение в пределах 1,25..37 вольт. При этом можно пользоваться соотношением Uвых=Vref*(1+R1/R2).

Мнение эксперта

Становой Алексей

Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.

Задать вопрос

На практике выходное напряжение зависит еще от одного паразитного параметра – тока в цепи вывода ADJ (Iadj на рисунке). По декларации производителей он составляет не более 4 мкА, по итогам практических замеров он может быть в несколько раз больше. В итоге формула выходного напряжения выглядит, как Uвых=Vref*(1+R1/R2)+ Iadj*R2.

Технические параметры

Основной параметр – пределы установки выходного уровня – упомянут выше. Он составляет, как сказано, 1.25..37 вольт. Выходной ток микросхемы при установке на радиатор может достигать 1,5 А, без теплоотвода надо избегать повышения тока сверх 0,1 А.

Даже если ток превысит допустимый, сработает защита от сверхтока, и напряжение на выходе снизится до минимума.

Еще один важный параметр для любого линейного стабилизатора – падение напряжения на микросхеме, определяющее разницу между входом и выходом. Производители этот параметр явно не указывают, но есть упоминание о минимально возможном входном уровне, равном 3 вольтам. Логично предположить, что при этом на выходе будет тоже минимум – 1,25 вольт. На самом деле, при анализе схемы становится очевидным, что выходной каскад представляет собой эмиттерный повторитель, который «раскачивается» от другого эмиттерного повторителя. Падение напряжения на переходах двух транзисторов составит не менее 1,2 вольта, плюс запас на регулирование. Поэтому вряд ли микросхема будет обеспечивать стабилизацию при такой разнице входного и выходного уровней, потребуется значительно большее превышение входа над выходом. Исходя из того, что внутренние цепи содержат узлы на стабилитронах с Uст=6,3 вольта, можно говорить о том, что эффективная стабилизация начнется примерно тогда, когда напряжение на входе превышает требуемое выходное примерно на 7 вольт.

Datasheet на русском

Остальные характеристики LM317 можно посмотреть в даташите.

Виды корпусов

Микросхема выпускается в различных корпусах, наиболее распространен вариант корпуса TO-220. Особенностью этого корпуса является возможность крепления микросхемы на радиатор, за счет этого максимальный выходной ток составляет 1,5 А.

Также винтом можно крепить и вариант стабилизатора в более современной модификации ISOWAT-220 (TO-220FP), при наличии теплоотвода с микросхемы можно снять тот же ток. Различные корпуса обозначаются дополнительной литерой в маркировке микросхемы – по обозначению LM317T можно понять, что это стабилизатор в оболочке TO-220, а ISOWAT-220 обозначается буквой P. Микросхема LM317D2T выпускается в корпусе D2PAK, крепится к теплоотводящей поверхности пайкой и тоже выдерживает ток до 1,5 А.

Остальные варианты стабилизатора выпускаются в кейсах, не предполагающих внешнего отвода тепла, поэтому они рассчитаны на меньшую нагрузку. Соответствие микросхем типам корпусов приведено в таблице.

Обозначение	Наибольший отдаваемый ток, А	Тип корпуса
LM317LZ	0,1	ТО-92
LM317K	0,1	ТО-3
LM317LD	0,2	SO-8

Аналоги

Некоторые производители выпускают микросхемы (полные аналоги LM317) под своей, фирменной маркировкой. Чаще всего она содержит цифры 317:

• GL317;
• SG317;
• UPC317.

Эти изделия легко идентифицировать по наличию трех выводов и узнаваемой цифре. Некоторые изготовители полностью изменяют обозначение (например, ECG1900). Чтобы определить назначение такой микросхемы, придется заглянуть в даташит.

Отечественная промышленность выпускает микросхему КР142ЕН12. Она тоже является полным аналогом 317-го стабилизатора, но изготавливается только в корпусе ТО-220.

Существует микросхемы, аналогичные LM317, но имеющие измененные характеристики (в сторону улучшения). Ток до 3 ампер может отдавать LM350, а если нужен выходной ток до 5 ампер, понадобятся LM338 или LM138. А когда необходимо получить выходное напряжение до 60 вольт, с этой задачей справятся LM317HV, LM117HV (HV означает high voltage).

Чем отличаются LM317T и LM317

При поиске схем на этом интегральном стабилизаторе можно встретить ссылки как на узлы на микросхеме LM317, так и на LM317T. У неискушенного электронщика может возникнуть вопрос – чем эти микросхемы отличаются. На самом деле — ничем. Линейка под общим названием LM317 содержит несколько микросхем – полных аналогов, они отличаются лишь корпусом. Тип корпуса, как сказано выше, обозначается дополнительной литерой. Поэтому LM317T – это всего лишь LM317 в корпусе TO-220, и характеристики LM317T аналогичны параметрам LM317 с другим буквенным индексом (или без него), за исключением, в некоторых случаях, выходного тока.

Ключевые отличия LM317 от L7805CV

Основным отличием этих двух интегральных стабилизатора друг от друга является то, что L7805 является устройством с фиксированным выходным напряжением. Он не имеет входа ADJ, вместо него имеется вывод GND, подключаемый непосредственно к общему проводу. Зато L7805 не требует делителя из двух резисторов.

Мнение эксперта

Становой Алексей

Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.

Задать вопрос

На самом деле на микросхеме L7805 можно получить напряжение, отличное от 5 вольт, но только в большую сторону. Для этого потенциал вывода GND надо повысить на уровень Uсм. Тогда на выходе микросхемы будет 5+ Uсм вольт. Вариант подобного включения совместно со стабилитроном показан на рисунке.

Увеличение выходного напряжения L7805 с помощью стабилитрона

Основные схемы включения LM317t

Практическая схема включения LM317

Основная схема включения в качестве стабилизатора напряжения с фиксированным выходом рассмотрена выше. на практике к микросхеме надо добавить на входе и на выходе конденсаторы для более устойчивой работы. С1 и С2 устанавливают при значительном расстоянии от микросхемы до фильтров выпрямителя, а С3 улучшает коэффициент стабилизации. Его ёмкость не надо выбирать больше 100 мкФ во избежание большого броска тока на заряд.

Резистор R1 оптимально должен иметь сопротивление 240 Ом.

Другие схемы можно найти в даташите. Логично вместо нижнего резистора делителя использовать потенциометр. Тогда выходное напряжение можно регулировать.

Схема регулируемого стабилизатора, рекомендуемая производителем

Уже упоминалось, что регулятор старается держать Vref постоянным, изменяя ток через делитель. Если потребителя включить на место нижнего по схеме резистора, то LM317 будет держать ток в нагрузке неизменным

Схема стабилизации тока

Выполнение стабилизатора тока на LM317 потребует лишь одного добавочного резистора. Формула для задания тока нагрузки приведена на схеме.

Здесь также придется учесть паразитный ток Iadj.

Схема мощного регулятора напряжения

Если выходного тока в 1,5 А недостаточно, то параллельное соединение двух или более микросхем – не лучшая идея. Мощность LM317 можно повысить, добавив внешний составной транзистор.

Описание схем с применением LM317

В интернете и технической литературе можно найти различные практические схемы с применением микросхемы LM317.

Лабораторный блок питания

Схема лабораторного блока питания на LM317+LM301A

Можно собрать сетевой блок питания на LM317, выходное напряжение которого регулируется от 1,25 до 30 вольт. Напряжение стабилизируется и регулируется стабилизатором LM317 в стандартном включении. Для установки выходного уровня нижнее плечо делителя выполнено с применением потенциометра R5. Для увеличения выходного тока применен мощный внешний транзистор T1.

Схема ограничения тока выполнена на операционном усилителе LM301A, включенном по схеме компаратора. Уровень срабатывания устанавливается потенциометром Р2. Датчиком тока служит шунтовой резистор R5. При срабатывании защиты вывод ADJ оказывается соединенным с общим проводом и выходное напряжение уменьшается до минимума.

Статья в тему: Схемы и сборка самодельного блока питания с регулировкой напряжения

Стабилизатор тока для светодиодов

Схема драйвера

Включив интегральный стабилизатор по стандартной схеме стабилизации тока, можно получить крайне простой, но эффективный драйвер для светодиодов (единичного LED или цепочки). Он содержит всего две детали — микросхему и резистор, чье сопротивление вычисляется по формуле R=1,25/Iпотр, где Iпотр – ток стабилизации.

При использовании данной схемы на вход стабилизатора надо подавать напряжение, достаточное для зажигания последовательной цепочки светодиодов.

Можно ли проверить LM317T мультиметром

Полная принципиальная схема LM317

Внутренняя структура микросхемы LM317 достаточно сложна, и достоверно определить исправность с помощью мультиметра в режиме прозвонки не получится – внутренние цепи для подключения щупов тестера недоступны. Однако, мультиметром можно обнаружить явные неисправности микросхемы:

• короткое замыкание между входом и выходом;
• короткое замыкание между входами.

Если эти проблемы отсутствуют, это хороший признак, но с уверенностью говорить об исправности интегрального стабилизатора нельзя.

Для достоверной проверки микросхемы можно собрать простой стенд по схеме стабилизатора напряжения с делителем из двух резисторов. Напряжение на выходе должно соответствовать установленному с помощью этого делителя.

Микросхема LM317 не идеальна. Наряду с достоинствами она имеет и недостатки – низкий КПД (впрочем, свойственный всем линейным стабилизаторам), несоответствие некоторых фактических характеристик заявленным, явные ошибки в даташите, не лучший вариант работы защиты от перегрузки и т.п. Но зная эти проблемы и грамотно их обходя при создании схем, вполне возможно строить на этой микросхеме хорошо работающие и недорогие узлы.

Рассчёт стабилизатора напряжения LM317T

Микросхема LM317T является линейным стабилизатором с регулируемым выходным напряжением и пожалуй является одним из наиболее популярных электронных приборов.

«Классическая»  LM317T  Texas Instrument может выдавать в нагрузку напряжение положительной полярности в  диапазоне 1.2…37 Вольт при токе до 1.5 Ампер

Она послужила развитию целой плеяды подобных полупроводниковых приборов, имеющих схожие или даже лучшие  технические характеристики, в данной таблице можно проследить развитие подобных микросхем:



название микросхемы	ключевые особенности	выходное напряжение	максимальный ток
LM337	то же самое, что LM317 но на отрицательную полярность	-1,2 … -37 Вольт	1,5 Ампера
LTC1083	линейный стабилизатор на большой ток	+1,2 … +30 Вольт	7,5 Ампер
LTC1084	линейный стабилизатор на большой ток	+1,2 . .. +30 Вольт	5 Ампера
LTC1085	линейный стабилизатор на большой ток	+1,2 … +30 Вольт	3 Ампера
LM317A	линейный стабилизатор работающий при входном напряжении до 40 Вольт	+1,2 … +37 Вольт	1,5 Ампера
LM317HV	линейный стабилизатор работающий при входном напряжении до 60 Вольт	+1,2 … +57 Вольт	1,5 Ампера
LM317-N-MIL	микросхема LDO в металлическом красивом корпусе для жёстких условий работы	+1,2 … +37 Вольт	1,5 Ампера
LM150	микросхема LDO  для жёстких условий работы на большой ток	+1,2 … +37 Вольт	3 Ампера
КР142ЕН12А	российский аналог LM317T	+1,2 … +36 Вольт	1 Ампер
КР142ЕН18А	российский аналог LM337T	-1,2 . .. -26 Вольт	1 Ампер
КР142ЕН22А	российский аналог LT1084	+1,2 … +30 Вольт	5 Ампер
КР1195ЕН1А	российский линейный стабилизатор с пониженным падением напряжения	+1,2 … +30 Вольт	5 Ампер
LMS1585A	линейный стабилизатор на большой ток с низким падением напряжения	+1,2 … +13 Вольт	5 Ампер



Данная микросхема линейного стабилизатора используется в двух наиболее популярных включениях: стабилизатор напряжения и стабилизатор тока.

Пример включения в режиме стабилизации выходного напряжения



далее мы приведем калькулятор позволяющий рассчитать параметры резистивного делителя требующегося, для задания значения уровня выходного напряжения стабилизации







Схему включения LM317T в режиме стабилизации тока мы рассмотрим в следующем материале



LM317 Регулятор напряжения Распиновка, характеристики, аналог и техническое описание

27 декабря 2017 — 0 комментариев

Регулятор напряжения LM317
Распиновка регулятора напряжения LM317

Конфигурация контактов LM317

Номер контакта	Название контакта	Описание
1	Настройка	Эти контакты регулируют выходное напряжение
2	Выходное напряжение (Ввых)	Регулируемое выходное напряжение, установленное контактом регулировки, может быть получено с этого контакта .
3	Входное напряжение (Vin)	Входное напряжение, которое должно регулироваться, подается на этот контакт



Особенности

• Регулируемый 3-контактный регулятор положительного напряжения
• Выходное напряжение может быть установлено в диапазоне от 1,25 В до 37 В
• Выходной ток 1,5 А
• Максимальная разница между входным и выходным напряжением составляет 40 В, рекомендуется 15 В
• Максимальный выходной ток при разнице напряжений 15 В составляет 2,2 А
• Рабочая температура перехода 125°C
• Доступен в пакетах To-220, SOT223, TO263



Примечание: Полную техническую информацию можно найти на странице LM317 техпаспорт приведен в конце этой страницы.



Альтернативные регуляторы напряжения

LM7805, LM7806, LM7809, LM7812, LM7905, LM7912, LM117V33, XC6206P332MR.



LM317 Аналоги

LT1086, LM1117 (SMD), PB137, LM337 (регулятор отрицательного переменного напряжения)



Где использовать LM317

Требования к регулировке переменного напряжения LM317 , скорее всего, будет первым выбором. Помимо использования в качестве регулятора переменного напряжения, его также можно использовать в качестве регулятора фиксированного напряжения, ограничителя тока, зарядного устройства, регулятора напряжения переменного тока и даже в качестве регулируемого регулятора тока. Одним заметным недостатком этой ИС является то, что во время регулирования падение напряжения на ней составляет около 2,5, поэтому, если вы хотите избежать этой проблемы, обратите внимание на другие эквивалентные ИС, приведенные выше.

Итак, если вы ищете регулируемый стабилизатор напряжения для подачи тока до 1,5 А, то эта микросхема стабилизатора может быть правильным выбором для вашего приложения.



Как использовать LM317

LM317 представляет собой 3-контактный регулятор IC , очень простой в использовании. В его техническом описании есть много схем применения, но эта ИС известна тем, что используется в качестве регулятора переменного напряжения. Итак, давайте рассмотрим, как использовать эту микросхему в качестве регулируемого регулятора напряжения.

Как было сказано ранее, микросхема имеет 3 контакта, в которых входное напряжение подается на контакт 3 (VIN), затем с помощью пары резисторов (делитель потенциала) мы устанавливаем напряжение на контакте 1 (регулировка), которое будет определять выходное напряжение IC, который выдается на контакте 2 (VOUT). Теперь, чтобы заставить его действовать как регулятор переменного напряжения, мы должны установить переменное напряжение на контакте 1, что можно сделать с помощью потенциометра в делителе потенциала. Приведенная ниже схема предназначена для приема 12 В (вы можете подать до 24 В) в качестве входа и регулирует его от 1,25 В до 10 В.

Резистор R1 (1 кОм) и потенциометр (10 кОм) вместе создают разность потенциалов на контакте регулировки, которая соответствующим образом регулирует выходной контакт. Формулы для расчета выходного напряжения на основе значений резисторов:

  В  ВЫХОД  = 1,25 × (1 + (R2/R1))



Теперь давайте проверим эту формулу для приведенной выше схемы. Значение R1 составляет 1000 Ом, а значение R2 (потенциометр) равно 5000, потому что это потенциометр на 10 кОм, установленный на 50% (50/100 из 1000 = 5000).

Vвых = 1,25 × (1 + (5000/1000))

          = 1,25 × 6

          = 7,5 В

И моделирование показывает 7,7 В, что довольно близко. Вы можете изменять выходное напряжение, просто изменяя потенциометр. В нашей схеме в качестве нагрузки подключен двигатель, который потребляет около 650 мА, вы можете подключить любую нагрузку до 1,5 А.

Эти же формулы можно использовать для расчета номинала резистора для требуемого выходного напряжения. Один из простых способов сделать это — использовать этот онлайн-калькулятор, чтобы случайным образом подставить значения резисторов, которые у вас есть, и проверить, какое выходное напряжение вы получите.



Применение

• Используется для регулирования положительного напряжения
• Переменный источник питания
• Цепи ограничения тока
• Цепи обратной полярности
• Обычно используется в настольных ПК, DVD и других потребительских товарах
• Используется в цепях управления двигателем



2D – модель LM317 (TO-220)

Бирки

Регулятор напряжения

LM317T Спецификация: регулируемые стабилизаторы напряжения и варианты конструкции

LM317T — это простой в использовании регулируемый стабилизатор для вашей следующей печатной платы.

Этот маленький черный компонент, напоминающий транзистор, на самом деле может быть стабилизатором напряжения LM317T. Этот регулятор является простым компонентом для использования в низковольтных или высоковольтных системах постоянного тока, включая сетевое оборудование, офисное оборудование, перезаряжаемые мобильные устройства и многое другое. Эти регуляторы не обладают самым высоким КПД, но небольшое количество необходимых внешних компонентов и небольшая занимаемая площадь делают их отличным выбором для регулирования мощности.

Если вам нужен схематический символ LM317T, посадочное место на печатной плате и имитационная модель, вам не нужно делать эти элементы вручную. Поисковая система по электронике может предоставить вам доступ к техническому описанию LM317T и моделям CAD для использования в вашем приложении ECAD. Вот почему вам следует подумать об использовании регулятора LM317T в вашей следующей плате и где вы можете получить доступ к техническому описанию LM317T.

Использование регулятора напряжения LM317T

Регулятор напряжения LM317 представляет собой преобразователь постоянного тока с малым падением напряжения (LDO), который принимает и выдает сигналы в широком диапазоне. Как и другие стандартные усилители, буферы и схемы линейного регулятора, он поставляется в нескольких вариантах, которые немного отличаются по спецификациям и встроенным функциям. Регулятор LM317T имеет следующие характеристики:

• Диапазоны входного и выходного напряжения: Допустимый диапазон входного напряжения от 3 до 40 В, выходного напряжения от 1,2 до 37 В.
• Выходной ток: Максимальный выходной ток превышает 1,5 В. Из-за обратной связи в цепи LM317T типичный минимальный ток нагрузки, необходимый для поддержания регулирования, составляет 3,5 мА, в зависимости от производителя.
• Тип упаковки: Тип упаковки: 3-контактный TO220. Обратите внимание, что варианты этого компонента могут использовать другой стиль упаковки.
• Топология пары Дарлингтона: Интегрированная схема пары Дарлингтона обеспечивает выходной сигнал с низким импедансом и высокой емкостью для стабильной выходной мощности при линейном регулировании 0,1% или ниже. Поскольку пара Дарлингтона действует как умножитель емкости, в некоторых спецификациях LM317T указывается, что выходной конденсатор не является обязательным.

Максимальная эффективность преобразования энергии изменяется от 42% до 93% при изменении выходного напряжения от минимального до максимального. В случаях, когда высокое постоянное напряжение преобразуется в низкое постоянное напряжение, во время преобразования будет происходить значительное рассеивание тепла, но радиатор, прикрепленный к кристаллу на корпусе, помогает охлаждать компонент, отводя тепло в подложку.

Поскольку это стабилизатор LDO, входное напряжение должно быть лишь немного выше выходного, чтобы обеспечить высокий КПД (т. е. низкое тепловыделение). Если вам нужно преобразовать высокое напряжение переменного или постоянного тока в низкое постоянное напряжение, лучше всего использовать импульсный стабилизатор на промежуточном каскаде для понижения входного постоянного напряжения. Просто установите вход на LM317T примерно на 1 В выше желаемого выхода, чтобы обеспечить высокую эффективность.

Варианты LM317

Компонент LM317T является одним из многих вариантов стандартного стабилизатора напряжения LM317, и LM317T, возможно, является самым популярным выбором среди этих вариантов. Другие варианты LM317 обеспечивают такое же или подобное выходное напряжение/ток, линейное регулирование и топологию. Они различаются стилями пакетов, как показано в результатах поиска компонентов ниже. Распространенными альтернативными стилями пакетов являются SOT, WSON, DPAK и D2PAK. Если вы хотите самостоятельно создавать посадочные места для печатных плат, эти стили пакетов строго стандартизированы и могут быть легко созданы в вашем программном обеспечении для проектирования печатных плат.

Варианты LM317 доступны в результатах поиска компонентов .

Варианты LM317 могут включать различные функции, такие как более высокое входное/выходное напряжение, защита от перегрева (как показано в техническом описании LM317T от Texas Instruments) и защита от перегрузки по току. Другие варианты используют несколько пар Дарлингтона или очень сложную топологию транзистор-транзистор. Обязательно ознакомьтесь со схемой в вашем техническом описании, чтобы узнать больше о вашем варианте LM317.

Регламент LM317

Выходная мощность регулируется путем подачи постоянного тока на регулировочный штифт. Затем этот ток регулирует смещение на встроенном усилителе ошибки, который является стандартным для топологий LDO. Обычно в LDO для регулирования выходного напряжения используется встроенный или внешний источник опорного напряжения (например, кремниевый опорный источник запрещенной зоны). Эти схемы чувствительны к температуре, что означает, что регулируемый выход будет меняться в зависимости от температуры.

Регулируя постоянный ток на регулировочном штифте, например, с помощью программируемого усилителя датчика тока, устройство может автоматически компенсировать колебания температуры. Для этого потребуется измерение температуры вблизи LM317, например, с помощью термистора. Если вам не нужна ручная или программная регулировка, регулировка по-прежнему поддерживается с помощью контура обратной связи на регулировочном выводе, что делает выходную мощность менее чувствительной к изменениям температуры по сравнению с регуляторами, использующими чувствительный к температуре эталон.

Поиск технического описания и компонентов LM317T

Если вам нужно найти техническое описание и компоненты LM317T, поисковая система компонентов может стать отличным ресурсом для поиска популярных компонентов и вариантов LM317. Эти инструменты предоставляют пользователям широкий спектр общих и специализированных вариантов наряду со своими спецификациями, таблицами данных и моделями САПР для вашего программного обеспечения для проектирования печатных плат. У вас также будет доступ к информации об источниках компонентов, включая цены, запасы, сроки поставки и список дистрибьюторов.

Такие компоненты, как регуляторы мощности, можно исследовать с помощью различных имитационных моделей. Использование феноменологической модели подходит для общей топологии, такой как LDO с эталонной схемой с кремниевой запрещенной зоной. Однако для более сложных вариантов требуется специализированная SPICE-модель для правильного описания поведения схемы. Когда модели компонентов доступны в результатах поиска, вы можете быть уверены, что ваши результаты моделирования точны, и вам не придется создавать модель моделирования в вашем инструменте SPICE.

Если вам нужно найти техническое описание LM317T или вам нужно получить регуляторы LM317T в масштабе, попробуйте использовать функции поиска деталей в Ultra Librarian. У вас будет доступ к проверенным CAD-моделям LM317T в файловых форматах, зависящих от поставщика и не зависящих от поставщика, и вы сможете быстро импортировать эти модели в популярные приложения ECAD. Вы также увидите актуальную информацию о поставках от авторизованных дистрибьюторов по всему миру. Все данные о компонентах, которые вы найдете в Ultra Librarian, доступны бесплатно и проверяются производителями компонентов.
