LM317/LM350/LM338 Calculator

Изучая темы, касающиеся использования трехвыводных стабилизаторов напряжения серии LM, нигде не нашлось рекомендуемого проекта печатной платы. Поэтому будем восполнять пробел и приведем несколько правил, позволяющих добиться высоких параметров от стабилизатора.

Представляем свой проект размещения элементов, прототип схемы собранной на макетной плате и результаты измерений.

Уверены, что это пригодится не только новичкам, так как LM, LM, LM очень часто используются в разных блоках питания как отдельно, так и в составе приборов. На входе стабилизатора используется дешевый импульсный блок питания 9 В, 3 А. К сожалению, выходные напряжения импульсных блоков питания содержат значительные пульсации — для нагрузки 2 А амплитуда пульсаций около 0. Падения напряжения не заметно с нагрузкой и без. Большое влияние на возможное возбуждение схемы оказывает слишком большой конденсатор на выходе.

В каком-то даташите даже было написано, что на выходе может быть максимум 10 мкФ low ESR, лучше танталовый. Когда-то сами в этом убедились, когда LM работала как источник тока. Выходное напряжение скакало от нуля до максимума. Уменьшение емкости на выходе до 10 мкФ эффективно устранило этот дефект.

Кроме того, большой конденсатор на выходе может вызвать большие броски тока в нагрузке, когда что-то пойдет не так. С другой стороны, отсутствие конденсатора вызывает инерцию при изменениях тока нагрузки. Учтите, что для микросхемы LM токи довольно больше, что вызывает заметное падения напряжения на дорожках. Подробнее читайте в даташите на ЛМ Задача диода D1 в разрядке выходного конденсатора в ситуации, когда напряжение на LM3xx стало выше, чем раньше например, во время регулировки.

Еще один важный момент — в блоке питания диоды D1 и D3 должны быть подобраны соответствующим образом для предохранителя так, чтобы именно предохранитель сгорел, а не они. Проще всего установить их самые большие по току, какие имеются в наличии по схеме 6А6 на 6 ампер. Ваше мнение: Отменить ответ Комментировать Имя Email.

Стабилизаторы напряжения – Радиолюбительская азбука

Максимальный выходной ток 1,5А. В источнике питания в качестве регуляторов использованы микросхемы LMT и LMT для положительного и отрицательного напряжения. Микросхемы снабжены защитой от перегрузки и перенапряжения. Схема полностью защищена от короткого замыкания выхода источника питания. Преимущество данной схемы при применении микросхем LMT и LMTв том, что выходное минимальное напряжение начинается с нуля вольт. Тем самым достигается минимальное нулевые напряжение на выходе микросхем.

Во втором случае схема стабилизатора приобретает неприлично примитивный вид, незаслуживающий Типовая схема включения большинства регулируемых микросхем приведена на Рис Рис.1 LM, — 40, 1,5, 10, -1,2,

Стабилизатор напряжения на LM337

О том, что такое двухполярное питание — написаны целые трактаты, от 2 абзацев до статьи длинной в 40 листов, поэтому мы не будем расписывать здесь эти подробности, отметим лишь самые важные моменты. Данный тип питания чаще всего применяется измерительной технике и различной аналоговой аппаратуре, особенно в аудио и видео — причина этого довольно проста: многие сигналы, которые надо измерять и обрабатывать имеют не только положительное значение, но и отрицательное, в соответствии с порождающим их неэлектрическим физическим явлением. Ярким примером такого явления являются звуковые волны, которые раскачивают мембрану динамического микрофона, порождая в катушке ток, направление которого показывает положение этой самой мембраны относительно точки покоя. Следовательно, схема обработки такого сигнала должна нормально работать при любом знаке напряжения на входе. Таких схем реализовано огромное множество, но многим из них требуется двухполярное питание. Опять же, существует огромное количество всевозможных схем для получения двухполярного питания — от примитивных, до весьма нестандартных, использующих совершенно неочевидные схемотехнические решения. Рассматривать преимущества абстрактных схем и решений, вних примененных, можно бесконечно долго, а наилучшего варианта попросту не существует, так как в каждом конкретном случае существуют определенные требования в том числе и наличие необходимых компонентов на текущий момент времени , которые и определяют конечный вариант сборки устройства.

Делаем простой лабораторный блок питания на LM-317

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LMT с характеристиками:. У микросхемы LMT схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора. У стабилизатора два важных параметра: опорное напряжение Vref и ток вытекающий из вывода подстройки Iadj. Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1.

Необходимо ограничить ток через микросхему, на уровне ма.

Регулируемые стабилизаторы LM317 и LM337. Особенности применения

И умыслил Фарадей явление электромагнитной индукции, провёл он опыт физический, да очертил схему трансформатора досель невиданного. И увидел Господь, что это хорошо, и благословил мужей усердных в науках естественных на сотворение кенотрона вакуумного, а совокупно и фильтра ёмкостного сглаживающего, воеже в триединстве и целостности явился миру источник питания на всяку потребу богоприятный. Ладно, с этим разобрались. А для чего сиим источникам питания вдруг понадобились какие-то стабилизаторы напряжения? Отлично сказано мужики, ни убавить, ни прибавить — для стабильной работы и сохранения высоких параметров большинства схем требуется постоянное, неподконтрольное никаким воздействиям напряжение питания. Ещё совсем недавно такие узлы строились на стабилитронах и транзисторах, однако с появлением специализированных микросхем, необходимость в самостоятельном конструировании подобных схем скоротечно отпочковалась, ввиду простоты реализации и высоких параметров стабилизаторов, выполненных на интегральных микросхемах.

LM317T схема включения

Сохранить и прочитать потом —. В полной мере сказанное относится не только к ламповым проектам, поэтому все, что будет описано ниже, пригодится и для цифровых, и для аналоговых трактов на полупроводниках. А жизнь, между прочим, не так проста, как кажется на первый взгляд. Любимые всеми интегральные стабилизаторы серий LM78, LM79, LM и LM очень удобны и стоят копейки, но в технике класса High End применяются крайне редко из-за широкого спектра ВЧ-шумов, которые у них вообще не нормируются. Эти шумы не слышны, но, взаимодействуя с полезным сигналом, становятся причиной интермодуляции. А вот она уже ведет к излишней жесткости на верхних частотах и частичной потере разрешения. Если от такого стабилизатора питаются катоды прямонакальных ламп, особенно входных, вы можете вообще потерять интерес к проекту — вся грязь из сети, изрядно приправленная собственным шумом микросхемы, будет усилена и попадет на выход усилителя. Поэтому серьезные разработчики в последнее время все чаще предпочитают более сложную схемотехнику, но гарантирующую защиту от ВЧ-неприятностей.

двухполярный блока питания на lm и lm — схема внешних компонентов, а их стандартная схема включения была расширена.

LM337 схема включения распиновка и справочные данные

В радиолюбительской практике широкое применение находят микросхемы регулируемых стабилизаторов LM и LM Свою популярность они заслужили благодаря низкой стоимости, доступности, удобного для монтажа исполнению, хорошим параметрам. При минимальном наборе дополнительных деталей эти микросхемы позволяют построить стабилизированный блок питания с регулируемым выходным напряжением от 1,2 до 37 В при максимальном токе нагрузки до 1,5А. Некоторые умудряются вогнать микросхемы в генерацию.

Стабилизированные источники питания

Микросхема уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. Для этого потребуется несколько внешних радиодеталей, для LM схема включения работает сразу, настройки не требуется. Никаких отличий или разницы нет, совсем нет. C хорошими иллюстрациями, понятными и простыми схемами.

Забыли пароль?

Стабилизаторы тока на lm317, lm338, lm350 и их применение для светодиодов. Схемы включения lm317

Качественный блок питания с регулируемым выходным напряжением — мечта каждого начинающего радиолюбителя. В быту такие устройства применяются повсеместно. К примеру, взять любое зарядное устройство для телефона или ноутбука, блок питания детской игрушки, игровой приставки, стационарного телефона, многих других бытовых приборов. Но чтобы источник был надежным, долговечным, для него лучше выбирать надежную элементную базу. Здесь то начинают возникать трудности. Например, выбирая в качестве регулирующих, стабилизирующих компонентов отечественного производства, порог нижнего напряжения ограничивается 5 В. А что делать, если требуется 1,5 В?

Перед каждым радиолюбителем рано или поздно встает вопрос о том чем питать самодельные устройства. И если для проверки работоспособности простых приемников и усилителей достаточно китайского блока питания на 9В, то схемы посложнее очень капризны в плане питания. В идеале, у каждого паяльщика в арсенале должен быть стабилизированный блок питания с возможностью регулировки выходного напряжения.

Стабилизированные источники питания | Твоя стройка

Вся электронная аппаратура питается от источников постоянного тока. Для мобильной аппаратуры, как правило, используются аккумуляторы или гальванические батареи. Сейчас такой аппаратуры в руках и карманах предостаточно: это мобильные телефоны, фотоаппараты, планшетные компьютеры, различные измерительные приборы и еще многое другое.

Стационарная электроника, — телевизоры, компьютеры, музыкальные центры и т.п. питается от сети переменного тока с помощью блоков питания. Здесь уже ни в коем случае не обойтись батарейками или малогабаритными аккумуляторами.

Электронные устройства часто не являются самостоятельными и работающими «сами по себе». Прежде всего, это встраиваемые электронные блоки, например блок управления стиральной машиной или микроволновой печью. Но даже и в этом случае электронные блоки имеют свои отдельные блоки питания, чаще всего даже стабилизированные, и даже с защитой, что позволяет защитить как сам блок питания, так и нагрузку, т.е. подключенный блок управления.

В конструкциях разрабатываемых радиолюбителями всегда имеется блок питания, если, конечно, эта конструкция доведена до конца, а не заброшена на полдороги. К сожалению, такое случается достаточно часто. Но в общем случае конструирование какой-либо схемы состоит из нескольких этапов.

Среди них разработка принципиальной схемы, а также сборка и отладка ее на макетной плате. И только после получения требуемых результатов на макетке, приступают к разработке капитальной конструкции. Вот тогда разрабатывают монтажные платы, корпус и блок питания.

В процессе опытов на макетной плате чаще всего используются так называемые лабораторные блоки питания. Один и тот же блок приходится использовать для наладки самых различных конструкций, поэтому он должен обладать широкими возможностями.

Как правило, это блок с регулированием выходного напряжения, и обеспечивающий достаточный ток. Иногда блок питания выдает несколько напряжений, такие блоки называют многоканальными. Примером может служить обычный компьютерный блок питания или двухполярный источник для мощного УМЗЧ.

Когда блок питания рассчитан на одно фиксированное напряжение, например 5В, то совсем неплохо предусмотреть защиту от превышения выходного напряжения: если пробило выходной транзистор стабилизатора, то может пострадать схема, которая от него питается.

Хотя такая защита не очень сложна, всего несколько деталей, в промышленных схемах ее почему-то не делают, и она встречается только в радиолюбительских конструкциях, да и то не во всех.

Но, тем не менее, такие схемы защиты есть.

Если внимательно посмотреть на устройства – потребители, то можно заметить, что все электронные устройства питаются напряжениями из стандартного ряда. Это, прежде всего, 5, 9, 12, 15, 24В. Исходя из этих значений, выпускается целый ряд интегральных стабилизаторов с фиксированными напряжениями.

По внешнему виду эти стабилизаторы напоминают обычный транзистор в корпусе TO-220 (похожий на КТ819) либо в корпусе D-PAK для поверхностного монтажа. Выходное напряжение имеет значения 5, 6, 8, 9, 10, 12, 15, 18, 24V. Эти напряжения отражаются прямо в маркировке стабилизаторов нанесенной на корпус прибора. Примерно это может выглядеть так: MC78XX или LM78XX.

В даташитах написано, что это трехвыводные стабилизаторы с фиксированным напряжением, как показано на рисунке 1.

Рисунок 1.

Схема включения предельно проста: запаяли всего три ноги и получили стабилизатор с требуемым напряжением и выходным током от 1…2А. В зависимости от конкретно взятого стабилизатора токи меняются, на что следует обратить внимание в документации. Кроме этого интегральные стабилизаторы имеют встроенную защиту от перегрева и защиту по току.

Первые две буквы указывают фирму производителя, а вторые XX заменяются цифрами, показывающими напряжение стабилизации, иногда первые две буквы заменяются одной…тремя или вовсе не указываются. Например, MC7805 обозначает стабилизатор с фиксированным напряжением 5В, а MC7812 то же, но с напряжением на выходе 12В.

Кроме стабилизаторов с фиксированными напряжениями в интегральном исполнении существуют регулируемые стабилизаторы, например LT317A, типовая схема включения которого показана на рисунке 2. Там же указаны и пределы регулировки напряжения.

Рисунок 2. Типовая схема включения регулируемого стабилизатора LT317A

Иногда просто нет под рукой регулируемого стабилизатора, как же решить эту проблему, можно ли обойтись без него? Ну, надо вот напряжение 7,5В и все тут! Оказывается, что из стабилизатора с фиксированным напряжением легко получается регулируемый. Подобная схема включения показана на рисунке 3.

Рисунок 3.

Диапазон регулировки в этом случае начинается от фиксированного напряжения примененного стабилизатора и ограничивается лишь величиной входного напряжения, естественно, за вычетом минимального падения напряжения на регулирующем транзисторе стабилизатора.

Если не требуется регулировки напряжения, а просто вместо 5В требуется получить, например 10, достаточно просто убрать транзистор VT1 и все, что с ним связано, а вместо него включить стабилитрон с напряжением стабилизации 5В. Естественно, что стабилитрон включается в непроводящем направлении: анод подключается к минусовой шине питания, а катод к 8 (2) выводу стабилизатора.

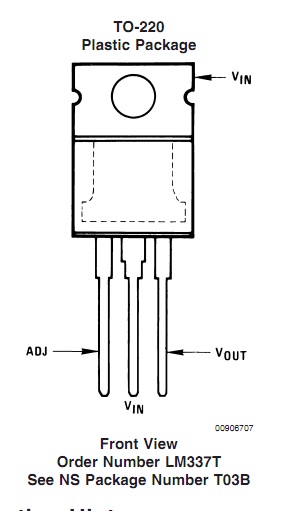

Заслуживает внимания нумерация выводов трехногого корпуса, показанная на рис.3, а именно: 17, 8, 2! Откуда она взялась, кто ее придумал – непонятно. Наверно, это снова происки наших разработчиков, чтобы «ихние» не догадались! Но такая цоколевка применяется, и с этим приходится мириться.

После того, как были рассмотрены интегральные стабилизаторы можно перейти к изготовлению блоков питания на их основе. Для этого необходимо только найти подходящий трансформатор, дополнить его диодным мостом с электролитическим конденсатором, и все это собрать в подходящем корпусе.

Лабораторный блок питания

Приступая к разработке лабораторного блока питания, следует определиться с его элементной базой, или, попросту говоря, из чего будем его делать. Проще всего желаемый блок собрать на микросхеме LT317A или ее отечественном аналоге КР142ЕН12А(Б) — регулируемые стабилизаторы напряжения.

Вернемся к рисунку 2. Там указано, что диапазон регулировки напряжения 1,25…25В. Предельно допустимое значение этого параметра до 1,25…37В, при входном напряжении 45В. Это предельно допустимое напряжение, поэтому лучше ограничиться 25 вольтовым диапазоном регулирования.

За максимальным током (1,5А) тоже лучше не гнаться, поэтому будем исходить из расчета хотя бы на один ампер, что как раз составляет 75%. Как никак запас прочности должен быть всегда. Поэтому для подобного блока питания понадобится выпрямитель с напряжением не менее 30…33В и током до 1А.

Cхема выпрямителя показана на рисунке 4. В случае, если потребляемый ток более одного ампера, стабилизатор следует дополнить внешними мощными транзисторами. Но это уже другая схема.

Рисунок 4. Схема выпрямителя

Расчет выпрямителя и трансформатора

Прежде всего, следует подобрать диоды выпрямительного моста, их прямой ток тоже должен быть не менее 1А, а лучше, если хотя бы 2А или больше. Здесь вполне подойдут диоды 1N5408 с прямым током 3А и обратным напряжением 1000В. Подойдут также отечественные диоды КД226 с любым буквенным индексом.

Электролитический конденсатор фильтра также можно просто подобрать, пользуясь практическими рекомендациями: на каждый ампер выходного тока одна тысяча микрофарад. Если мы планируем ток не более 1А, то подойдет конденсатор емкостью 1000µF. Электролитические конденсаторы, в отличие от керамических, не выносят повышенных напряжений, поэтому в схемах всегда указывают их рабочее напряжение, которое должно быть выше реального в данной цепи.

Для проектируемого блока питания понадобится конденсатор 1000µF * 50V. Ничего плохого не произойдет, если емкость конденсатора будет не 1000, а 1500…2000µF. Собственно выпрямитель уже сконструирован. Теперь, как говорится, дело за малым: осталось рассчитать трансформатор.

Прежде всего, следует определить мощность трансформатора. Это делается с учетом мощности нагрузки. Если выходной ток стабилизатора принять 1А, а входное напряжение стабилизатора 32В, то мощность, потребляемая от вторичной обмотки трансформатора P = U * I = 32 * 1 = 32Вт.

Какой потребуется трансформатор при такой мощности вторичной цепи? Все зависит от КПД трансформатора, чем больше габаритная мощность, тем выше КПД. На этот параметр влияет также качество и конструкция трансформаторного железа. Приблизительно определиться с этим вопросом поможет таблица, показанная на рисунке 5.

Рисунок 5.

Чтобы узнать габаритную мощность трансформатора надо мощность во вторичной обмотке разделить на КПД трансформатора. Предположим, что в нашем распоряжении имеется обычный трансформатор с Ш – образным железом, обозначенный в таблице как «броневой штампованный». Расчетная мощность проектируемого блока питания 32Вт, тогда мощность трансформатора 32 / 0,8 = 40Вт.

Как было написано чуть выше, для разрабатываемого блока питания требуется постоянное напряжение 30…33В. Тогда напряжение вторичной обмотки трансформатора составит 33 / 1,41 = 23,404В.

Это позволяет выбрать стандартный трансформатор с напряжением вторичной обмотки на холостом ходу 24В.

Чтобы не усложнять расчетов здесь не учитывается падение напряжения на диодах моста и на активном сопротивлении вторичной обмотки. Достаточно лишь сказать, что при токе в 1А диаметр провода вторичной обмотки обычно принимается не менее 0,6мм.

Такой трансформатор можно подобрать из унифицированных трансформаторов серии ТПП. Мощность трансформатора может быть и больше 40Вт это только улучшит надежность блока питания, хотя несколько увеличит его вес. Если трансформатор ТПП приобрести не удалось, то можно просто перемотать вторичную обмотку трансформатора подходящей мощности.

Если потребуется двухполярный регулируемый блок питания, то его можно собрать по схеме, показанной на рисунке 6. Для этого понадобится стабилизатор напряжения отрицательной полярности КР142ЕН18А или LM337. Схема его включения очень похожа на КР142ЕН12А.

Рисунок 6. Схема двухполярного регулируемого блока питания

Совершенно очевидно, что для питания такого стабилизатора понадобится и двухполярный выпрямитель. Проще всего это делается на трансформаторе со средней точкой и диодном мосте, как показано на рисунке 7.

Рисунок 7. Схема двухполярного выпрямителя

Конструкция блока питания произвольная. Собственно выпрямитель и плату стабилизаторов можно собрать на отдельных платах или на одной. Микросхемы следует установить на радиаторы площадью не менее 100 квадратных сантиметров. Если хочется уменьшить размеры радиаторов можно применить принудительное охлаждение с помощью небольших компьютерных кулеров, коих сейчас в продаже предостаточно.

Несколько улучшенная схема включения стабилизатора показана на рисунке 8.

Рисунок 8. Типовая схема включения КР142ЕН12А

Диоды VD1, VD2 защитные типа 1N4007 предназначены для защиты микросхемы от пробоя в случае, когда напряжение на выходе превысит напряжение на входе. Такая ситуация может произойти при выключении микросхемы. Поэтому емкость электролитического конденсатора C2 не должна быть больше, чем емкость электролитического конденсатора на выходе диодного моста.

Конденсатор Cadj, подключенный к регулирующему выводу значительно снижает пульсации на выходе стабилизатора. Его емкость обычно несколько десятков микрофарад.

В конструкции блока питания желательно предусмотреть встроенные вольтметр и амперметр, лучше электронные, которые продаются в интернет-магазинах. Вот только цены у них кусаются, поэтому поначалу лучше обойтись без них, а требуемое напряжение установить с помощью мультиметра.

Борис Аладышкин

Источник Понравилась статья, поделитесь с другими!!! ➤

Как работает IC LM337: техническое описание, схемы приложений

В этом посте мы поговорим о функции интересного регулятора напряжения: LM337, который в основном является отрицательным комплементарным устройством для популярной микросхемы LM317.

Построенный с регулируемым отрицательным напряжением с 3 выводами, этот стабилизатор может удобно подавать около 1,5 А с диапазоном выходного напряжения от -1,2 В до -37 В.

Он невероятно прост в использовании и требует всего два внешних резистора для настройки выходного напряжения. Другие интересные функции, такие как внутреннее ограничение тока, тепловое отключение и компенсация безопасной зоны, делают LM337 исключительно надежным.

Это устройство предназначено для различных применений, включая локальное и бортовое регулирование напряжения. Кроме того, LM337 можно использовать для создания программируемого регулятора выходного сигнала. Если между регулировкой и выходом подключить постоянный резистор, электронный компонент превращается в прецизионный регулятор тока.

Являясь дополнительным устройством для микросхемы LM317, которая является регулятором положительного напряжения, они часто используются для создания универсальных источников питания с двойным стабилизатором напряжения.

Содержание

Основные характеристики

Некоторые из основных характеристик микросхемы LM337:

• Дополнительный выходной ток 1,5 А
• Переменное выходное напряжение в диапазоне от -1,2 В до -37 В.
—
• Встроенный в защите от тепловой перегрузки
• Встроенная защита от короткого замыкания, ограничения тока и перегрева.
• Возврат выходного транзистора в безопасную зону
• Неограниченная работа для высоковольтных приложений
• Облегчает хранение постоянного напряжения
• Предлагается для поверхностного монтажа D ² PAK и типичный 3-выводной транзисторный блок
• Без свинца и RoHS соответствует

Схема цепи переменного напряжения LM337

Подробная информация о выводах и работа

LM337 Абсолютный максимальный номинал

LM337 Электрические характеристики

В электрических характеристиках для перечисленных тестовых сценариев показаны параметрические характеристики продукта, если не указано иное.

Существует несколько исключений, когда характеристики продукта могут не отображаться в электрических характеристиках, как указано ниже.

1. T _низкая до T _{высокая} = от 0° до 125°C, для LM337T, D2T. T _низкий до T _{высокий} = от -40° до +125°C, для LM337BT, BD2T.
2. I _макс. = 1,5 А, P _макс. = 20 Вт
3. Нагрузка и регулирование линии указаны при постоянной температуре перехода. В V _O могут быть внесены изменения в связи с последствиями нагрева, которые описаны в спецификации термического регламента. Здесь используется импульсное тестирование с низкой скважностью.
4. C _adj , если применяется, соединяется между регулировочным штифтом и землей.
5. Температурная кривая на кристалле генерируется, если внутри стабилизатора напряжения на ИС происходит рассеивание мощности. Это влияет на отдельные компоненты ИС на кристалле, и его последствия можно смягчить с помощью хороших методов проектирования схемы и компоновки. Влияние этих температурных кривых на выходное напряжение указано в разделе «Тепловое регулирование» как процент изменения выходной мощности на ватт изменения мощности в течение заданного интервала.
6. Поскольку долговременную стабильность невозможно определить количественно для каждого компонента перед отправкой, эта спецификация служит приблизительной оценкой средней стабильности.

Работа и работа основной схемы

LM337 представляет собой плавающий регулятор с тремя выводами. В основном он работает, генерируя точное опорное напряжение -1,25 В (V _ref ) между его выходом и клеммами регулирования.

Это опорное напряжение преобразуется в программируемый ток (I _PROG ) на R, как показано на рисунке 17. В результате этот постоянный ток проходит через R2 от земли.

Приведенное ниже уравнение описывает регулируемое выходное напряжение:

В _вых = В _{задание} ( 1 + R2/R1) + I _Adj R2

LM337 может использоваться для регулировки клеммы настройки (I _Adj ) ниже 100 мкА и поддерживать его постоянным, поскольку ток, протекающий через контакт I _Adj , означает погрешность в приведенной выше формуле. Чтобы реализовать это, весь рабочий ток в состоянии покоя отправляется обратно на выходную клемму.

Это требует минимального тока нагрузки. Как только ток нагрузки станет ниже этого минимума, выходное напряжение увеличится.

Кроме того, поскольку LM337 работает как плавающий стабилизатор, наиболее важной характеристикой, которую необходимо выполнить, является перепад напряжения в цепи. Кроме того, очень важно, чтобы была достижима работа при высоких напряжениях относительно земли.

Регулирование нагрузки

IC LM337 является универсальным и обеспечивает превосходное регулирование нагрузки при соблюдении определенных профилактических мер для достижения наилучшей производительности.

Одним из примеров является то, что программирующий резистор (R1) должен быть прикреплен как можно ближе к микросхеме регулятора, чтобы уменьшить падение напряжения в сети, которое может легко соединиться последовательно с опорным потенциалом, что серьезно повлияет на эффективность регулирования.

Клемму заземления R2 можно вернуть рядом с землей нагрузки, чтобы включить удаленное определение заземления и улучшить регулирование нагрузки.

Внешние конденсаторы

Мы рекомендуем использовать входной шунтирующий конденсатор из тантала емкостью 1,0 мкФ (C _в ), чтобы минимизировать чувствительность к импедансу входной линии.

Вы можете шунтировать клемму регулировки на землю, чтобы усилить подавление пульсаций. Этот конденсатор (C _adj ) ограничивает пульсации от увеличения, поскольку выходное напряжение регулируется в сторону более высоких уровней.

Использование конденсатора 10 мкФ может улучшить подавление пульсаций примерно на 15 дБ на частоте 120 Гц при работе с приложением 10 В.

Выходная емкость (C _O ) питается от танталового или алюминиевого электролитического конденсатора емкостью 10 мкФ, что является обязательным для стабильности.

Выбор одного из них с неуменьшенным значением ESR (эквивалентного последовательного сопротивления) также является обязательным.

Конденсатор с низким ESR или конденсатор с низким значением ESR и керамические конденсаторы могут привести к нестабильности или постоянным колебаниям в приложении.

Защитные диоды

Если вы используете внешние конденсаторы с какой-либо ИС стабилизатора, вы можете серьезно подумать о включении защитных диодов, чтобы избежать разряда конденсаторов через слаботочные точки в стабилизатор.

Как показано на рисунке выше, LM337 с некоторыми рекомендуемыми защитными диодами для выходного напряжения более -25 В или больших значений емкости (C _O > 25 мкФ, C _Adj > 10 мкФ).

Диод D ₁ предотвращает разряд C _O через микросхему в случае короткого замыкания на входе. Диод D ₂ защищает конденсатор C _Adj от разряда через микросхему при коротком замыкании на выходе.

Комбинация диодов Д ₁ и D ₂ предотвращают разряд C _Adj через микросхему, если вообще происходит короткое замыкание на входе.

Ссылка: техническое описание

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Взаимодействие со считывателем

LM337 — регулятор напряжения — регулируемый выход, отрицательный

%PDF-1.4 % 1 0 объект > эндообъект 5 0 объект /Title (LM337 — Регулятор напряжения — Регулируемый выход, отрицательный) >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > ручей BroadVision, Inc.2021-10-29T15:29:54+08:002021-10-29T15:13:43+08:002021-10-29T15:29:54+08:00application/pdf

LM337 — регулятор напряжения — регулируемый Выход, отрицательный

ПО Полупроводник

LM337 представляет собой регулируемый стабилизатор отрицательного напряжения с 3 клеммами, способный подавать ток свыше 1,5 А в диапазоне выходного напряжения от -1,2 В до - 37В
