Что такое LM7805. Как работает стабилизатор напряжения LM7805. Каковы основные характеристики LM7805. Какова схема подключения LM7805. Где применяется LM7805. Какие есть аналоги LM7805.
Что такое стабилизатор напряжения LM7805
LM7805 — это популярный линейный стабилизатор напряжения, предназначенный для получения стабильного выходного напряжения 5 В из нестабилизированного входного напряжения. Данная микросхема относится к семейству стабилизаторов серии 78xx и обладает следующими ключевыми особенностями:
- Фиксированное выходное напряжение 5 В
- Максимальный выходной ток до 1,5 А
- Встроенная защита от перегрева и короткого замыкания
- Высокая стабильность выходного напряжения
- Простота использования — требует минимум внешних компонентов
LM7805 широко применяется в различных электронных устройствах для стабилизации питающего напряжения 5 В, что делает его одним из самых распространенных линейных стабилизаторов.
Принцип работы стабилизатора LM7805
Принцип работы LM7805 основан на поддержании постоянного выходного напряжения 5 В независимо от колебаний входного напряжения или изменений нагрузки. Это достигается за счет следующих основных функциональных блоков внутри микросхемы:
- Источник опорного напряжения
- Схема сравнения
- Проходной транзистор
- Цепь обратной связи
Упрощенно принцип работы можно описать так:
- На вход подается нестабилизированное напряжение выше 5 В
- Схема сравнения постоянно сопоставляет выходное напряжение с опорным
- При отклонении выходного напряжения от 5 В схема управляет проходным транзистором
- Транзистор изменяет свое сопротивление, поддерживая на выходе стабильные 5 В
Таким образом, LM7805 автоматически компенсирует колебания входного напряжения и изменения нагрузки, обеспечивая стабильное выходное напряжение 5 В.
Основные характеристики LM7805
Рассмотрим ключевые параметры и характеристики стабилизатора напряжения LM7805:
- Выходное напряжение: 5 В ± 4% (типичное значение)
- Максимальный выходной ток: 1,5 А
- Минимальное входное напряжение: 7 В
- Максимальное входное напряжение: 35 В
- Падение напряжения: 2 В (типичное значение)
- Нестабильность по напряжению: 0,01%/В
- Нестабильность по току нагрузки: 0,1%
- Температурный коэффициент: 0,5 мВ/°C
Стоит отметить, что реальные характеристики могут несколько отличаться в зависимости от производителя и конкретной модификации микросхемы. Для получения точных значений следует обращаться к официальной документации производителя.
Схема подключения LM7805
Базовая схема подключения стабилизатора LM7805 достаточно проста и требует минимум внешних компонентов. Рассмотрим типовую схему включения:
Основные компоненты схемы:
- LM7805 — сам стабилизатор напряжения
- C1 — входной фильтрующий конденсатор (обычно 0.33 мкФ)
- C2 — выходной фильтрующий конденсатор (обычно 0.1 мкФ)
Принцип работы схемы:
- На вход Vin подается нестабилизированное напряжение (7-35 В)
- Конденсатор C1 сглаживает пульсации входного напряжения
- LM7805 преобразует входное напряжение в стабильные 5 В на выходе
- Конденсатор C2 дополнительно фильтрует выходное напряжение
- С выхода Vout снимается стабилизированное напряжение 5 В
Важно отметить, что при больших токах нагрузки может потребоваться установка радиатора на корпус LM7805 для эффективного отвода тепла.
Области применения LM7805
Благодаря своей простоте и надежности, стабилизатор LM7805 нашел широкое применение в различных электронных устройствах. Вот некоторые типичные области использования:
- Источники питания для микроконтроллеров и цифровых схем
- Зарядные устройства для мобильных гаджетов
- Автомобильная электроника
- Бытовая техника
- Измерительное оборудование
- Аудиотехника
- Промышленная автоматика
LM7805 часто используется в любительских проектах и прототипах, где требуется простой и надежный источник стабильного напряжения 5 В.
Преимущества и недостатки LM7805
Как и любое техническое решение, LM7805 имеет свои сильные и слабые стороны. Рассмотрим основные преимущества и недостатки этого стабилизатора:
Преимущества LM7805:
- Простота использования — минимум внешних компонентов
- Низкая стоимость
- Широкая доступность
- Встроенная защита от перегрева и короткого замыкания
- Хорошая стабильность выходного напряжения
- Низкий уровень шумов
Недостатки LM7805:
- Низкий КПД при большой разнице входного и выходного напряжений
- Значительное тепловыделение при высоких токах нагрузки
- Необходимость в радиаторе при больших мощностях
- Фиксированное выходное напряжение (нет возможности регулировки)
- Относительно большое падение напряжения (минимум 2 В)
Несмотря на некоторые недостатки, простота и надежность LM7805 делают его популярным выбором для многих применений, где не требуется высокая эффективность.
Аналоги и альтернативы LM7805
Хотя LM7805 остается популярным выбором, существуют и другие решения для стабилизации напряжения 5 В. Рассмотрим некоторые альтернативы:
- LM1117-5.0 — низковольтный стабилизатор с меньшим падением напряжения
- LM2940-5.0 — малошумящий стабилизатор с низким падением напряжения
- L7805 — аналог LM7805 от других производителей
- AMS1117-5.0 — стабилизатор в компактном корпусе SOT-223
- Импульсные преобразователи (например, MC34063) — более эффективны, но сложнее в реализации
Выбор конкретного стабилизатора зависит от требований проекта, таких как входное напряжение, ток нагрузки, эффективность, уровень шумов и стоимость.
Советы по использованию LM7805
Для эффективного и безопасного использования LM7805 следует учитывать несколько важных моментов:
- Обеспечьте достаточный теплоотвод при работе с большими токами нагрузки. Используйте радиатор или увеличьте площадь медной фольги на печатной плате.
- Устанавливайте фильтрующие конденсаторы как можно ближе к выводам микросхемы для уменьшения паразитных индуктивностей.
- Учитывайте падение напряжения на стабилизаторе (минимум 2 В) при выборе входного напряжения.
- Не превышайте максимально допустимое входное напряжение (обычно 35 В).
- При использовании длинных проводов от источника питания к стабилизатору рекомендуется установить дополнительный входной конденсатор большой емкости.
Соблюдение этих рекомендаций поможет обеспечить надежную и стабильную работу устройств с использованием LM7805.
LM7805: все о регуляторе напряжения
El LM7805 — регулятор напряжения., Но не путать с делителем напряжения о котором мы уже говорили в другой из наших предыдущих статей. Кроме того, это не просто стабилизатор напряжения, это один из наиболее часто используемых производителями в проектах DIY всех видов. Его функция, как следует из названия, состоит в том, чтобы регулировать сигнал напряжения цепи, в которую он встроен.
Компонент, который не всегда хорошо ценится и который иногда не используется во многих проектах. Но это вполне важно, если вам нужен стабильный сигнал напряжения. Особенно важен LM7805 при создании силовых схем для наших схем. Например, чтобы создать самодельный блок питания с определенными характеристиками, один из этих регуляторов не должен отсутствовать.
Индекс
- 1 Что такое регулятор напряжения?
- 2 Применение регуляторов напряжения
- 3 7805: распиновка и таблица данных
- 3.
1 Другие модели - 3.2 Dónde Comprar
- 3.
- 4 Интеграция с Arduino
1 Другие моделиЧто такое регулятор напряжения?
Un напряжение или регулятор напряжения, такой как LM7805, представляет собой устройство, способное изменять сигнал напряжения он попадает на свой вход и выдает другой сигнал напряжения на своем выходе. На этом выходе напряжение обычно ниже и с определенными характеристиками, необходимыми для предотвращения рисков или для правильной работы цепи, в которую оно подается, если она чувствительна к колебаниям напряжения.
Для этого в регуляторе напряжения есть внутренняя схема с рядом резисторов и транзисторов биполярное соединение таким образом, чтобы можно было точно настроить сигнал напряжения подходящим образом Вы можете увидеть внутреннюю схему, которая интегрирована в корпус этого устройства на изображении выше.
Movilideas 10 единиц …
Нет оценок
На рынке есть много разных регуляторов напряженияда, большинство из них довольно дешево.
Помимо LM7805 вы также найдете 7809, 7806, 7812 и т. Д. Из семейства 78xx. Хотя в этой статье мы остановимся на 7805, который является одним из самых популярных.
La разница между регулятором напряжения и делителем напряжение ясно. Делитель делит входное напряжение на несколько значений ниже, чем его выходное, но не корректирует сигнал для напряжения. С другой стороны, в регуляторе напряжения на выходе получается аналогичное напряжение, но с гораздо более точным сигналом, чем на его входах.
Применение регуляторов напряжения
Как вы понимаете, такую микросхему, как LM7805, можно использовать для многих целей. Например, источники питания они обычно объединяют одну из серии 78xx. Фактически, блок питания, как мы объясняли в предыдущей статье, состоит из нескольких этапов:
- Трансформатор: можно преобразовать входное напряжение 220 В в подходящее из 12, 6, 5, 3, 3.3 или любое другое значение.
- Мостовой выпрямитель: тогда этот сигнал будет иметь правильное напряжение, но он останется альтернативным сигналом, после прохождения через этот мост отрицательный сигнал будет исключен.
- конденсаторы: теперь сигнал имеет форму холмика, то есть некоторых импульсов напряжения, которые при прохождении через конденсатор будут сглажены, представляя собой почти прямую линию.
- Регулятор напряжения: наконец, регулятор уточнит этот сигнал, чтобы сделать его полностью плоским и стабильным, то есть сделать его сигналом постоянного тока.
Другой пример применения регулятора напряжения должен питать определенные интегральные схемы, на которые нельзя подавать сигнал, превышающий определенную цифру. Например, представьте датчик или микросхему, мощность которых не может превышать 3.3 В. Что ж, в этом случае можно использовать регулятор, чтобы избежать рисков превышения этого барьера. Вся избыточная энергия рассеивается 78xx в виде тепла.
Теме статьи:
LM317: все о регулируемом линейном стабилизаторе напряжения
7805: распиновка и таблица данных
Там различные производители LM7805, например STMicroelectronics, TI, Sparkfun и т.
д. Кроме того, вы можете найти его как в традиционном пакете, так и в модуле, чтобы упростить интеграцию в ваши проекты с Arduino. В зависимости от купленной вами модели советую зайти на официальный сайт производителя, чтобы проверить характеристики в специальные таблицы для модели. Помните, что, хотя все они похожи, могут быть некоторые изменения от одного производителя к другому.
Если вы купите его в упаковке ТО-220, вы найдете 3-контактная распиновка. Они пронумерованы, и один соответствует входу напряжения, которое вы хотите модулировать, два центральных контакта — GND или земля (общий), третий контакт — для выхода уже регулируемого напряжения, то есть стабильного сигнала, который мы будем использовать в качестве источника чувствительной цепи, которую мы хотим заставить работать. Но вам придется добавить некоторые дополнения, такие как конденсаторы, как рекомендовано производителем, чтобы выход был адекватным.
В случае с модулем он немного дороже, но может значительно упростить вам задачу.
Он включает в себя устройство 7805, а также другие элементы, которые вы они упростят использование с Arduino. Вам не нужны дополнительные конденсаторы или что-то еще. Кроме того, он включает в себя радиатор для поддержания надлежащей температуры, рассеивающей тепло, выделяемое 78xx, и две соединительные платы для входа и выхода (Vcc и GND на каждом конце), что упрощает его реализацию.
Другие модели
Лас- различия между различными моделями, доступными в серии 78xx регуляторов напряжения довольно просто. Цифра, которая сопровождает это семейство, указывает максимальное напряжение, поддерживаемое каждым регулятором. Например:
- LM7805: 5 В и 1 А или 1,5 А. в некоторых случаях.
- LM7806: 6 В
- LM7809: 9 В
- LM7812: 12 В
Dónde Comprar
Movilideas 10 единиц …
Нет оценок
Если хочешь купить, у вас это доступно на Amazon, помимо других специализированных магазинов электроники.
Вы можете купить два варианта:
- Товар не был найден. В пакете ТО-220 за 4 евро можно купить 10 таких устройств.
- LM7805 в модуле по цене чуть менее 6 евро за единицу.
Как видите, они довольно дешевые устройства…
Интеграция с Arduino
Если вы думаете об этом интегрироваться с проектом с Arduino, Raspberry Pi или другим типом платы, Нет проблем. Вам не придется использовать определенные библиотеки, как с другими модулями, и вам не придется добавлять дополнительный код в вашу Arduino IDE, поскольку этот 78xx самодостаточен и просто предназначен для изменения входного сигнала напряжения. Вы должны обладать только знаниями в области электроники, необходимыми для того, чтобы разместить ее в нужном месте на вашей схеме …
Стабилизатор напряжения — Описание работы, схема подключения.
Стабилизатор напряжения — важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.
Содержание статьи
Стабилизаторы семейства LM
В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.
Вместо «ХХ» изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 — 15 Вольт. Все очень просто.
Схема подключения
А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.
На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.
Характеристики стабилизаторов
Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:
Output voltage — выходное напряжение
Input voltage — входное напряжение
Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.
Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 — 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может «колыхаться» в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.
Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт — это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.
Работа стабилизатора на практике
Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.
Соберем его по схеме
Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких — это конденсаторы, хотя их ставить необязательно.
Итак, провода 1,2 — сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.
На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.
И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!
Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.
Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.
А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.
Как сделать блок питания на 5, 9,12 Вольт
Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:
Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение.
Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.
Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.
Как вы помните, формула мощности P=IU, где U — напряжение, а I — сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность — это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.
Заключение
Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения.
Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.
Где купить стабилизатор напряжения
Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе. Здесь есть абсолютно любые значения даже для отрицательного напряжения.
pin%20diagram%20of%20ic%20lm7805 техническое описание и указания по применению
| Каталог техническое описание | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
пт35с Резюме: стандартный 6-контактный разъем JTAG PT35c транзистор PT31C MPC680 pl25a транзистор pt31C LVDS дисплей 30-контактный разъем PB36C PT33C | Оригинал | ОРТ8850 J39J38 CON11 CON10 CON14 ОРТ8850 J35J34 pt35c стандартный 6-контактный разъем JTAG Транзистор PT35c PT31C MPC680 pl25a транзистор pt31C LVDS-дисплей 30-контактный разъем ПБ36С PT33C | |
1999 — QFN «100 контактов» ПАКЕТ Резюме: PIN32 BGA 176 шариковый пакет IC-288 280-контактный BGA | Оригинал | ||
лм317 до92 Технический паспорт Реферат: LM317 SOT223 uc3843 понижающий lm317 so8 LM317 sot23 uc3843 dc dc понижающий преобразователь lm317 TO92 AMC76382 РЕГУЛЯТОР SOT89 ld317 | Оригинал | AIC1722 AIC1730 АИК1526-0CN АМС7638 AMC8878 АМС3526LM AIC1526-1CN АМС3526ХМ АИК1526-0КС AMC3526LDM LM317 to92 Лист данных LM317 SOT223 uc3843 шаг вниз ЛМ317 со8 LM317 сот23 Понижающий преобразователь постоянного тока uc3843 ЛМ317 ТО92 АМС76382 РЕГУЛЯТОР SOT89 лд317 | |
pc111 оптопара Реферат: Оптопара PC123 qtc 2630 Оптопара qtc 2531 qtc 2631 qtc 2531 Оптопара PC817 SOP-4 qtc 2731 Оптопара PC113 Оптопара pc120 | Оригинал | ПК120 PS2701-1 Лабо-89 СФС-ЭН-60-950 НЭК-ЭН-60-950 А21409 24 часа оптопара pc111 Оптопара PC123 QTC 2630 qtc 2531 оптопара квт 2631 квт 2531 PC817 СОП-4 квт 2731 Оптопара PC113 оптопара pc120 | |
Розетка WSON 6×8 Реферат: LEAPER-48 LP48-WSON8-5 ae001 jumper vQFP 128-контактный разъем LP48-TSOP-56M-R bga TSOP 48 разъем tSSOP 56 разъем LP48-SDIP-42PIN | Оригинал | 20-контактный АА001 LP-PLCC-20-PAL20 32-контактный АА006 ЛП-ПЛКЦ-1М32 ЛП-ПЛКЦ-1М32С Розетка WSON 6×8 ПРЫЖОК-48 LP48-WSON8-5 ae001 прыгун vQFP 128-контактный разъем ЛП48-ТСОП-56М-Р гнездо bga TSOP 48 розетка tSSOP 56 LP48-SDIP-42PIN | |
2000 — ПКФП 176 Резюме: 26CV12 16V8 18V10 20V8 22LV10 MQUAD TQFP 100 сокет 6192FF | Оригинал | 28-контактный ПДС4102-28П2САБ» pDS4102-xxxx 16ВП8 18V10 20ВП8 22V10 26CV12 ПКФП 176 16V8 20V8 22LV10 МКВАД Розетка TQFP 100 6192FF | |
2009 — MCP6522 Резюме: MCP3424 MCP3428 MCAL MCP3425 ОБРАЗЕЦ КОДА НА C MCP3426 Руководство по выбору продукта TC1121 TC7107 Микрочип MCP4728 | Оригинал | DS21060S DS21060S* MCP6522 MCP3424 MCP3428 MCAL ПРИМЕР КОДА MCP3425 В C MCP3426 Руководство по выбору продукта TC1121 Микросхема TC7107 MCP4728 | |
Недоступно Резюме: нет абстрактного текста | Оригинал | Т3002 | |
pc111 оптопара Резюме: qtc 2531 qtc 2630 qtc 2731 qtc 2530 qtc 2631 Lh2571 PC123 оптрон PC923 эквивалент 74ol6000 эквивалент | Оригинал | UL1577 ПС71ХХ-1А ПС71ХХ-2А E72422 VDE0884 БС415 /EC55 БС7002 /EC950 СС-441-01-55 оптопара pc111 квт 2531 QTC 2630 квт 2731 квт 2530 квт 2631 Lh2571 Оптопара PC123 Эквивалент PC923 эквивалент 74ol6000 | |
Недоступно Резюме: нет абстрактного текста | OCR-сканирование | ЭПЕ6117Л 79C984A 79C985 ЭПЕ6271С 79C850 79C971 79C875 EPF8019GM | |
1999 — КЕРАМИЧЕСКИЙ ПЛОСКИЙ ПАКЕТ 20 контактов Резюме: нет абстрактного текста | Оригинал | 24-контактный, 20-контактный, 22-контактный, 28-контактный, 16-контактный, 18-контактный, 32-контактный, КЕРАМИЧЕСКИЙ ПЛОСКИЙ 20pin | |
2002 — MCP604SL Резюме: MCP602SN MCP6022 эквивалент входного идентификатора mic520930 Impala 2002 MCP617 эквивалент TC105333 MCP6022 «перекрестная ссылка» lm331 эквивалент MCP6022 эквивалент | Оригинал | A8405SLH-27 A8405SLH-28 A8405SLH-30 A8405SLH-33 A8405SLH-36 A8405SLH-40 A8405SLH-50 A8188SLT-гг A8205SLH-27 A8205SLH-28 MCP604SL MCP602SN Эквивалентный входной идентификатор MCP6022 микрофон520930 Импала 2002 Эквивалент MCP617 TC105333 MCP6022 «перекрестная ссылка» эквивалент lm331 Эквивалент MCP6022 | |
2010 — МСР6522 Резюме: mcp3426 PWM 2000 MCP3425 ОБРАЗЕЦ КОДА НА C TC620 TC621 Руководство по выбору продукта TC623 TC624 TC6502 | Оригинал | DS21060T DS21060T* MCP6522 mcp3426 ШИМ 2000 ПРИМЕР КОДА MCP3425 В C ТС620 ТС621 Руководство по выбору продукта ТС623 ТС624 TC6502 | |
2003 — допуск j12 Резюме: Кабель с 30-контактным разъемом LVDS Разъем LVDS 30-контактный разъем 30-контактный IDC MDR 68-контактная конфигурация MDR 14-контактный разъем LVDS 40 контактов НАЗВАНИЕ MDR 26-контактный разъем lvds назначение контактов CLINK3V485 | Оригинал | ДС90КР485/486 ДС90КР485/486 48-битный, CLINK3V48BT-133 CLINK3V485/486 допуск j12 Кабель с 30-контактным разъемом LVDS Разъем LVDS 30-контактный разъем 30-контактный IDC 68-контактная конфигурация MDR МДР 14-контактный Разъем LVDS 40 контактов НАЗВАНИЕ МДР 26 контактов Назначение контактов разъемов lvds CLINK3V485 | |
2013 — idc2x1 Аннотация: коннектор Samtec QSH-090-01 | Оригинал | 180-контактный П7-П16 П7-П16, 180-контактный idc2x1 разъем самтек QSH-090-01 | |
1999 — цоп 48 PIN type2 Резюме: Керамический корпус с шагом 50 мил BGA и QFP Монтаж корпуса 64-контактная микросхема FOUR SIDE 48-контактная микросхема qfj 84-контактная QFN | Оригинал | ||
квт 2601 Реферат: оптопара qtc 2531 pc111 qtc 2631 qtc 2530 qtc 2630 qtc 2731 оптопара pc123 qtc 2531 оптрон qtc 3700 | Оригинал | 2013-Б 24 часа qtc 2601 квт 2531 оптопара pc111 квт 2631 квт 2530 QTC 2630 квт 2731 Оптопара PC123 qtc 2531 оптопара QTC 3700 | |
Решетчатые розетки Аннотация: LFE3-95EA | Оригинал | PN-Q208-GDX160V PN-FB208/GX160V pDS4102-FB208-C1) PA-FB388/GX240VA ПН-Т48/КЛК5510В ПН-Т100/КЛК5520В ПН-С64-КЛК5410Д Модель300 Решетчатые розетки ЛФЭ3-95ЭА | |
2001 — EP20K400E Резюме: ep1k10 pci epm9320 64/44-контактный | Оригинал | 250 МГц
25 ГГц3
20КАПЕКС
20 тыс. капитальных затрат
10KFLEX
10КАФЛЕКС
10КЕФЛЕКС
6000Flexible-LVDSIP
3000 МАКС.
3000АМакс
ЭП20К400Э
ep1k10 PCI
epm9320
64/44-контактный | |
кабель hdmi 1,4 19-контактный разъем Аннотация: «HDMI разъем» Кабель HDMI РАЗЪЕМ hdmi тип d od32 кабель hdmi «тип C» | OCR-сканирование | 34AWG 32AWG 36AWG ФЖАНГ01 SD-68786-001 кабель hdmi 1.4 19контактный разъем «HDMI-разъем» РАЗЪЕМ кабеля HDMI HDMI тип D од32 кабель hdmi «тип C» | |
тда7050 смд Аннотация: Клавиатура TDA7050 3*4 Аудио предусилитель OM5300 | OCR-сканирование | OM53QO B3CL580 83CL580 ОМ5300 тда7050 смд TDA7050 клавиатура 3*4 ОМ5300 аудио предусилитель | |
RGB14 Аннотация: конденсатор CTC1 AN5870K | Оригинал | АН5870К АН5870К RGB14 конденсатор СТС1 | |
41-контактный разъем Резюме: нет абстрактного текста | OCR-сканирование | ДЛ1-156П ДЛМ1-156П ДЛД1-156П ДЛ2-96П ДЛМ2-96П ДЛД2-96П DLM6-360RC 41-контактный разъем | |
решетка im4a3 Резюме: im4a3-64 im4a3 решетка Im4a3 128/64 im4a3-128/64 IM4A3-256 tqfp 44 сокета iM4A3-128 im4a3-192 128-контактный PQFP | Оригинал | 28-контактный ПДС4102-28П2САБ» pDS4102-xxxx решетка im4a3 im4a3-64 im4a3 решетка Im4a3 128/64 им4а3-128/64 ИМ4А3-256 сокет tqfp 44 ИМ4А3-128 им4а3-192 128-контактный PQFP | |
68-контактный разъем ПЛК, вид снизу Аннотация: 28-контактный разъем plcc 32-контактный разъем plcc 84-контактный разъем PLCC разъем plcc 68-контактный разъем PLCC, вид снизу 32-контактный разъем plcc, вид снизу разъем plcc AK28PLCC-PGA 84-контактный разъем PGA AK52PLCC-PGA | Оригинал | AK48TSOP-ДИП 68-контактный разъем ПЛК, вид снизу 28-контактный разъем ПЛК 32-контактный разъем ПЛК 84-контактный разъем PLCC разъем plcc 68 PLCC вид снизу 32-контактный разъем ПЛК, вид снизу сокет ПЛК AK28PLCC-PGA 84-контактный разъем PGA AK52PLCC-PGA | |
Предыдущий
1
2
3
.
..
23
24
25
Далее
CAD-модели, техническое описание, характеристики [видео и часто задаваемые вопросы]
Главная Компоненты LM7805 Стабилизаторы постоянного напряжения: CAD-модели, техническое описание, характеристики [видео и часто задаваемые вопросы]
Author: Kynix
Date: 2022-04-09
Inquiry
Catalog
Product Overview |
LM7805 Related Video Introduction |
LM7805 CAD Models |
Конфигурация контактов LM7805 |
Блок-схема LM7805 |
| Особенности LM78040015 |
LM7805 Applications |
LM7805 Datasheet |
LM7805 Specifications |
LM7805 Manufacturer |
Using Warning |
LM7805 FAQ |
LM340 и LM7805 семейства монолитные 3-контактные положительное напряжение регуляторы используют внутреннее ограничение тока , тепловое отключение и компенсацию безопасной зоны, что делает их практически неразрушимыми.

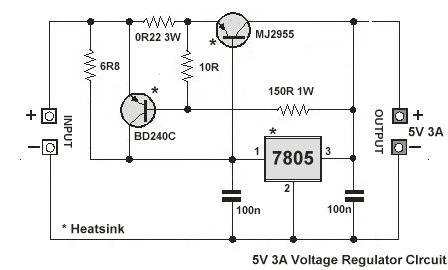

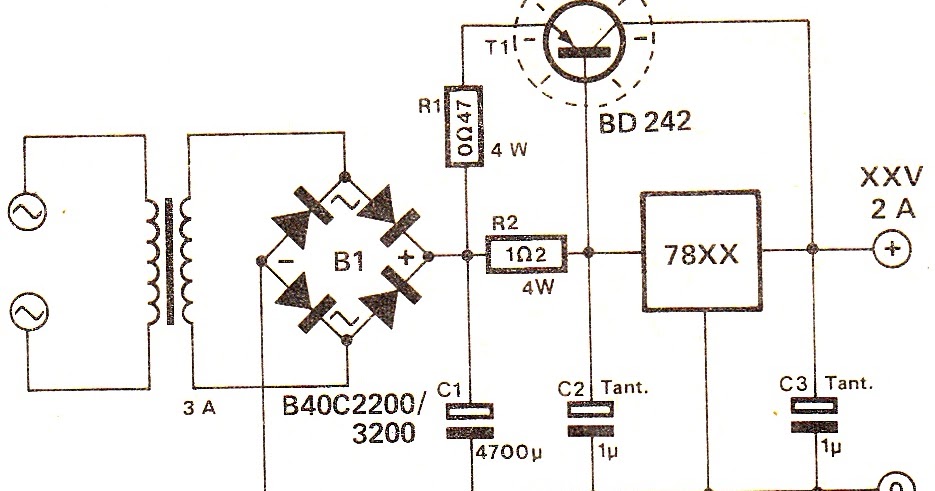

При наличии надлежащего теплоотвода они могут обеспечить выходной ток более 1,5 А . Они предназначены в качестве регуляторов постоянного напряжения в широком диапазоне из применений включая местное (на плате) регулирование для устранения помех и проблем распределения связан с одноточечным регулированием. Помимо использования в качестве стабилизаторов постоянного напряжения , эти устройства могут использоваться с внешними компонентами для получения регулируемых выходных напряжений и токов .
Значительные усилия были затрачены на то, чтобы сделать всю серию регуляторов простой в использовании и свести к минимуму количество внешних компонентов . Нет необходимости обходить выводит , хотя это действительно улучшает переходную характеристику.
Шунтирование входа нужно только в том случае, если регулятор расположен далеко от фильтрующего конденсатора блока питания.
LM7805 также доступен в версии с более высокой точностью и улучшенными характеристиками (LM340A).
Описание видео : Интересно, как это работает? В этом учебном пособии по AddOhms мы рассмотрим, что такое линейные регуляторы напряжения и как их использовать в ваших схемах.
LM7805 CAD Models
Figure: LM7805 PCB Symbol
Figure: LM7805 Footprint
Рисунок: 3D-модели LM7805
Конфигурация контактов LM7805
Figure: LM7805 Pin Configuration
LM7805 Block Diagram
Figure: LM7805 Block Diagram
LM7805 Features
- Output Current up to 1. 5 A
- Доступны фиксированные варианты 5 В, 12 В и 15 В
- Допустимые отклонения выходного напряжения ±2% при T J = 25°C (LM340A)
- Линия Регламент 0,01 % / В при нагрузке 1 А (LM340A)
- Нагрузка Регулирование 0,3%/А (LM340A)
- Внутренняя тепловая перегрузка, короткое замыкание и защита SOAP
- Доступен в компактном корпусе SOT-223
- Выходная емкость не требуется для стабильности
5 ALM7805 Применение
- Промышленные блоки питания
- Пост СМПС Регламент
- Системы вентиляции и кондиционирования
- Изобретатели переменного тока
- Испытательное и измерительное оборудование
- Драйверы щеточных и бесщеточных двигателей постоянного тока
- Струнные инверторы солнечной энергии
LM7805 Datasheet
You can download the datasheet from the link given below:
LM7805 Datasheet
LM7805 Specifications
| Product Attribute | Значение атрибута |
| Производитель: | Техасские инструменты |
| Категория продукта: | Линейные регуляторы напряжения |
| Способ крепления: | СМД/СМТ |
| Упаковка/футляр: | ТО-263-3 |
| Количество выходов : | 1 Выход |
| Полярность: | Положительный |
| Выходное напряжение: | 5 В |
| Выходной ток: | 1 А |
| Тип выхода: | Фиксированный |
Входное напряжение, макс. : | 35 В |
| Минимальная рабочая температура: | — 40℃ |
| Максимальная рабочая температура: | + 125℃ |
| Серия: | ЛМ340-Н |
| Упаковка: | Трубка |
| Марка: | Техасские инструменты |
| Чувствительность к влаге: | Да |
| Тип продукта: | Линейные регуляторы напряжения |
| Заводская упаковка: | 360 |
| Подкатегория: | PMIC — ИС управления питанием |
| Вес блока: | 1600 г |
LM7805 Производитель
Analog Devices, Inc. (ADI), также известная как Analog, — американская многонациональная полупроводниковая компания, специализирующаяся на технологиях преобразования данных, обработки сигналов и управления питанием, со штаб-квартирой в Уилмингтоне, штат Массачусетс.
По данным аналитической компании Databeans, в 2012 году Analog Devices лидировала на мировом рынке преобразователей данных с долей 48,5%.
Использование предупреждения
Примечание. Перед заменой в схеме проверьте их параметры и конфигурацию контактов.
LM7805 Часто задаваемые вопросы В чем преимущество линейного регулятора напряжения LM7805?
7805 регулятор напряжения IC не требует каких-либо компонентов для балансировки или насыщения их выходного напряжения . 7805 ic имеет встроенную защиту от сильного тока.
Что такое положительный регулятор постоянного напряжения?
Фиксированный регулятор напряжения может быть стабилизатором положительного или отрицательного напряжения. Положительный регулятор напряжения обеспечивает постоянное положительное выходное напряжение .
Все микросхемы серии 78XX представляют собой стабилизаторы постоянного положительного напряжения.
Что такое фиксированный регулятор?
Регулятор фиксированного напряжения создает фиксированное выходное напряжение постоянного тока, которое может быть положительным или отрицательным . Другими словами, некоторые регуляторы фиксированного напряжения производят положительные фиксированные значения напряжения постоянного тока, в то время как другие создают отрицательные фиксированные значения постоянного напряжения.
Как работает регулятор генератора?
Регулятор генератора подает ток на вращающуюся часть генератора . Вращающаяся часть называется ротором, и при подаче на нее тока она становится электромагнитом. Его вращение порождает переменный ток в неподвижных обмотках генератора переменного тока, называемого статором.
Как работает стабилизатор напряжения Зенера?
Стабилитроны представляют собой диоды особого типа, позволяющие току течь в прямом направлении .
Стабилитроны также позволяют току течь в обратном направлении, когда напряжение превышает определенное значение. Это напряжение пробоя известно как напряжение Зенера.
Об авторе
Kynix
Kynix была основана в 2008 году и специализируется на дистрибуции электронных компонентов. Мы придерживаемся честности и этики как нашей философии бизнеса и постепенно создали отличную репутацию и доверие в нашем международном бизнесе. Благодаря точному предложению, отличному кредиту, разумной цене, надежному качеству, быстрой доставке и аутентичному обслуживанию мы завоевали похвалу большинства клиентов.
Предыдущая статьяСледующая статья
Рекомендуемые запчасти
| Фото | Информация о детали | Цена (долл. США) | ||||||||||||
ТБУ-CA065-500-WH Компания:Bourns Примечание: SURGE SUPP TBU 500MA 650VIMP SMD | Цена:
| Купить | ||||||||||||
Л5975Д Компания:STMicroelectronics Примечание: Импульсный регулятор постоянного тока 3A Понижающий регулятор для поверхностного монтажа, регулируемый, 8-SO Buck | Цена:
| В наличии: под заказ Купить | ||||||||||||
ЭЛЬФ-19N005A Компания:/ Примечание:ФИЛЬТР ЛИНИЯ 62MH 0.5A ТИП 19N | Цена: Вызов | Запрос | ||||||||||||
2880736 Компания: Phoenix Contact Примечание: ЗАЗЕМЛЯЮЩИЕ ВИЛКИ ДЛЯ SHORT-CIR | Цена: Вызов | Запрос | ||||||||||||
LT1374IR-СИНХРОНИЗАЦИЯ Компания: Linear Technology Примечание: IC REG BUCK SEPIC ADJ 4.5A D2PAK | Цена: Вызов | Запрос | ||||||||||||
LP38842SX-1.2 Компания: Texas Instruments Примечание: Регуляторы напряжения — линейные 1,5 А -40°C ~ 125°C Положительный фиксированный DDPAK/TO-263-5 | Цена:
| Купить | ||||||||||||
МУРХБ840КТТ4Г Компания: Онсеми Примечание: Диод Двойной общий катод 8 A SMD/SMT — 65 C TO-263-3 (D2PAK) 28 нс MURHB840CT 2,2 В | Цена:
| Купить | ||||||||||||
ИЭ205 Компания: Сола / Hevi-Duty Примечание: Ограничители перенапряжений ISLATRL E 1PH 5A 240V DIN | Цена: Вызов | Запрос | ||||||||||||
2920230 Компания: Phoenix Contact Примечание: УСТРОЙСТВО ЗАЩИТЫ | Цена: Вызов | Запрос | ||||||||||||
БКП5610ТА Компания: Diodes Inc. Примечание: BJT Single 80 В + 150 C 1 A SMD/SMT SOT-223 2000 мВт BCP56 NPN | Цена:
| Купить |
html»>
html»>
html»>Подпишитесь на Kynix!
Популярная статья
2N7002P Mosfet: техническое описание, распиновка, характеристики [FAQ]
Обзор продукта 2N7002P,215 представляет собой N-канальный полевой МОП-транзистор с улучшенным режимом работы, разработанный в небольшом пластиковом корпусе для поверхностного монтажа с использованием технологии Trench MOSFET.
Он подходит для использования в релейных драйверах, высокоскоростных…
Драйвер двигателя L298N: техническое описание, Arduino, схема [видео и часто задаваемые вопросы]
Обзор продуктаL298 представляет собой интегральную монолитную схему в 15-выводных корпусах Multiwatt и PowerSO20. Это высоковольтный, сильноточный двойной мостовой драйвер, предназначенный для…
Контроллер MCP2515-I/P CAN: модели CAD, техническое описание, характеристики [видео и часто задаваемые вопросы]
Каталог ОписаниеМодели САПРБлок-схемаХарактеристикиТехнические данныеАтрибуты продуктаПроизводительИспользование ПредупреждениеЧасто задаваемые вопросы ОписаниеMicrochip Technology’s MCP2515 представляет собой…
Популярные детали
| MC9S12XDT256MAA |
| Производитель: Freescale / NXP |
| Упаковка: 80-QFP |
| Описание: MCU HCS12X 16-бит -40°C ~ 125°C (TA) FLASH 256 КБ (256K x 8) HCS12X 80MHz 80-QFP (14×14) |
| MPC8247VRTIEA |
| Производитель: Freescale / NXP |
| Упаковка: 516-BBGA |
| Описание: 1-ядерный микропроцессор, 32-разрядная 1-ядерная связь; RISC CPM PowerPC G2_LE 0°C ~ 105°C (TA) Лоток MPC82xx 400MHz 516-FPBGA (27×27) |
| ЛМ3С800-ИГЗ50-С2 |
| Производитель:Texas Instruments |
| Упаковка: 48-VFQFN Наружная прокладка |
| Описание:MCU 32-разрядный -40°C ~ 85°C (TA) FLASH 64KB (64K x 8) Stellaris® ARM® Cortex®-M3S 800 50MHz 48-VQFN (7×7) |
| MCIMX353CJQ5C |
| Производитель: Freescale / NXP |
| Пакет:400-LFBGA |
Описание: 1-ядерный микропроцессор, 32-битный 1-ядерный мультимедиа; GPU, IPU, VFP ARM1136JF-S -40°C ~ 85°C (TA) Лоток i. Похожие записи |
