Маркировка китайских микросхем. Маркировка и типы китайских микросхем: как отличить оригинал от подделки

Как распознать поддельные микросхемы из Китая. Какие виды маркировки используются на оригинальных и контрафактных чипах. Как проверить подлинность микросхем. Почему важно использовать только оригинальные компоненты.

Проблема поддельных микросхем из Китая

Покупка электронных компонентов из Китая сопряжена с риском получить поддельные или некачественные микросхемы. По оценкам экспертов, до 15% микросхем на рынке являются контрафактными. Это создает серьезные проблемы для разработчиков и производителей электроники.

Основные причины распространения поддельных микросхем:

• Низкая стоимость производства в Китае
• Высокий спрос на дешевые компоненты
• Сложность контроля подлинности для покупателей
• Несовершенство законодательства в сфере защиты интеллектуальной собственности

Использование поддельных микросхем может привести к сбоям в работе устройств, снижению их надежности и даже опасным ситуациям. Поэтому крайне важно уметь отличать оригинальные компоненты от подделок.

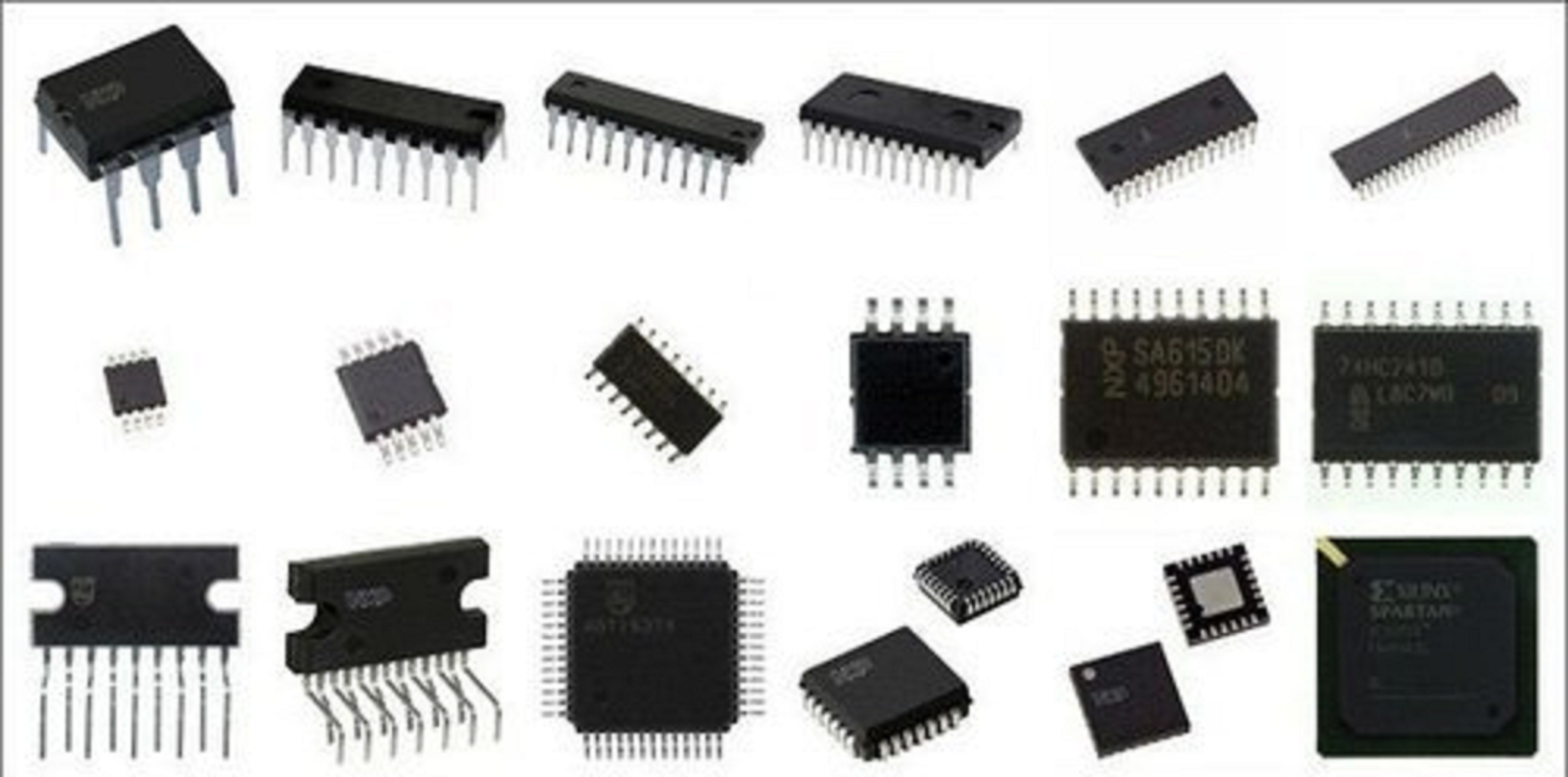

Виды маркировки на китайских микросхемах

Маркировка на микросхемах может существенно различаться в зависимости от производителя и типа компонента. Основные виды маркировки включают:

• Полное название микросхемы
• Сокращенный код
• Логотип производителя
• Дата производства
• Серийный номер партии

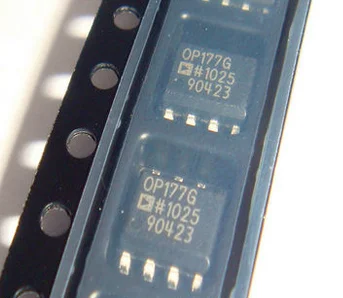

На оригинальных микросхемах маркировка обычно выполнена методом лазерной гравировки. Она четкая, контрастная и устойчивая к истиранию. Поддельные компоненты часто имеют нечеткую маркировку, нанесенную краской.

Как отличить оригинальную микросхему от подделки

Определить подлинность микросхемы бывает непросто, но есть несколько признаков, на которые стоит обратить внимание:

1. Проверьте качество маркировки — она должна быть четкой и устойчивой к истиранию
2. Сравните внешний вид с фотографиями оригинальных компонентов
3. Проверьте соответствие кода на микросхеме официальной маркировке производителя
4. Обратите внимание на качество упаковки — у оригиналов она обычно более качественная
5. При возможности проведите функциональное тестирование микросхемы

Если есть сомнения в подлинности, лучше воздержаться от использования подозрительных компонентов в ответственных устройствах.

Типичные признаки поддельных микросхем

На что следует обратить внимание при проверке микросхем на подлинность:

• Нечеткая, смазанная маркировка
• Отсутствие логотипа производителя
• Несоответствие кода официальной маркировке
• Неравномерное покрытие корпуса
• Следы повторной маркировки
• Неаккуратная упаковка
• Слишком низкая цена по сравнению с рыночной

При обнаружении таких признаков следует с осторожностью относиться к данным компонентам и по возможности провести дополнительную проверку.

Почему важно использовать только оригинальные микросхемы

Использование оригинальных компонентов критически важно по следующим причинам:

• Гарантированное соответствие заявленным характеристикам
• Высокая надежность и долговечность
• Стабильная работа устройств
• Безопасность для пользователей
• Соответствие отраслевым стандартам

Экономия на поддельных микросхемах может обернуться значительными проблемами и финансовыми потерями в будущем. Поэтому рекомендуется приобретать компоненты только у проверенных поставщиков.

Как проверить подлинность микросхем

Для надежной проверки подлинности микросхем рекомендуется использовать следующие методы:

1. Визуальный осмотр и сравнение с эталонными образцами
2. Проверка по базам данных производителей
3. Рентгеновский анализ внутренней структуры
4. Функциональное тестирование
5. Спектральный анализ материалов корпуса

Наиболее надежным способом является комплексная проверка с использованием специализированного оборудования. Однако даже визуальный осмотр может помочь выявить явные подделки.

Рекомендации по покупке микросхем из Китая

Чтобы минимизировать риск приобретения поддельных компонентов, следуйте этим рекомендациям:

• Покупайте только у проверенных поставщиков с хорошей репутацией
• Не гонитесь за подозрительно низкими ценами
• Запрашивайте сертификаты подлинности на партии
• Проводите выборочный контроль качества
• При возможности посещайте производство поставщика
• Внимательно изучайте маркировку и упаковку

Соблюдение этих правил поможет значительно снизить вероятность получения контрафактных микросхем.

Микросхемы из Китая | Электроника для всех

Периодически я на всяких Алиэкспрессах покупаю микросхемы или сборки. Т.к. цена там копеечная и наловил с этого немало лулзов. Не секрет, что Китайцы прирожденные оптимизаторы и способны удешевить и упростить любую вещь. Либо сделать говна конфетку, ну по крайней мере она будет так смотреться. И если с ущербной и упрощенной схемотехникой разных модулей и блоков все понятно, то с микросхемами могут быть разные приколы.

Очень часто можно нарваться на перемаркировку, как, например, я в посте про поиск глюков NC и ПИЛУ. Там я вместо NCP551SN30 купил перемаркированные под него LP2985-30 в результате получил веселые эффекты.

Или вот есть такая замечательная пищалка HCM1212A — она идет в составе демоплаты Pinboard II. Выбирая ее я специально взял динамическую пищалку без генератора, чтобы можно было генерировать звук самостоятельно, дрыгая ногой. Ставили мы их ставили, изготовили несколько сотен плат, все было ок. Потом у моего поставщика сменились источники закупки и та же HCM1212A пошла от других китайцев.

Поначалу никто ничего не заметил, пока на форуме не возникла тема о том, что пищалка-то с генератором, а в документации про это ни гугу. Обана… Стали проверять детально — точно, с генератором. Внешне не отличимые. Причем через раз, в одной и той же партии может быть как с генератором, так и без него О_о. Когда и где это случилось и сколько мы клиентам отгрузили таких плат неизвестно. Клиенты правда считают, что это не баг, а фича. Но я с ними не согласен, я так не задумывал. Перетряхнули поставщика, нашли точно те что необходимо и заменили.

Но это все фигня, проблема решается еще на этапе конструирования и не ведет к каким-либо проблемам. Хуже когда нарываешься на глючные микроконтроллеры или другую сложную логику. Ниже будет несколько случаев на которые я лично напоролся покупая комплектуху в Китае.

▌ATMega48

Совершенно невменяемые калибровки внутреннего RC генератора. Не, я понимаю, что доверять ему особо нельзя, что он не точный. Но не настолько же? Когда процессор вместо того, чтобы работать примерно на 8Мгц. Запускается на чем то вроде 6.56Мгц это как вообще называть? А так все работало, никто бы и ничего не заметил если бы не один юный падаван, который купил чип в Китае и курсовую работу которого я курировал. У него банально не запускался USART на 9600. Пишет мне, мол бьюсь уже несколько дней, а результат пшик. Кидает исходник — там все ок, запускаю у себя — работает. Приходит он ко мне со своим девайсом. Не работает. Тычу осциллографом, вижу что оно работает, по линии летят нужные мне байты, но явно не на той частоте, давай в Br@y Terminal 1.9b подбирать битрейт — подобрали. Мда.

▌ATMega88
Купил я с оказией на али совершенно дешманских атмежек, а чего бы нет, если они по 20р штука выходили? А словил плавающий бит в оперативной памяти. Все было нормально, до тех пор пока моя программа не начала падать совершенно в случайных местах. Промучался я несколько дней и хрен знает сколько бы я еще убил времени на отладку кода если бы не помог кот…

Совершенно отчаявшись найти баг в прошивке, я решил еще раз проверить железо на предмет всяких соплей. Были у меня уже случаи когда сопля между линиями связи генерировала прерывания, сбросы и много чего еще. Вытащил, значит, микросхему из панельки, положил ее на стол. Тут приходит Лысый и по своей гадкой привычке начинает методично и вдумчиво лапой скидывать все со стола. В том числе и эту микросхему. Закатилась она куда-то под стол и мне стало лень за ней лезть, достал из коробочки новую. Прошил… Все работает идеально.

Тут мне стало интересно. Я достал злосчастную микросхему и решил упороться, но найти глюк. По счастью программа была написана на ассемблере и потому была полностью статичной, все адреса стояли жестко прибитые моей могучей рукой и довольно быстро я нашел где у меня валится программа. В одном из ветвлений адресный переход по таблице происходил в неведомые ебеня. Прижучив этот глючный адрес, я начал в каждой итерации главного цикла выплевывать эту переменную с адреса в USART. Третий бит адреса 0x0127 самопроизвольно менялся. Судя по тому, что изменения носили не хаотический характер, а некую неведомую систему можно предположить, что у контроллера что то внутри замкнуто не туда, от чего влияние других потрохов колышет этот злосчастный бит.

Я обошел этот бит, сдвинув таблицы в памяти и все заработало. Впрочем я не уверен, что у этого контроллера нет других глюков.

▌ATMega16A
Очень похожая фигня, но тут тупо не прошивался один из байтов флеша. Все шьется, а он нет. Это естественно же выплыло на верификации прошивки и контроллер был забракован. Я вкатил претензию своему поставщику и он без проблем поменял мне всю сотню глючных контроллеров. Но будь у меня прошивка чуть поменьше, не допиши я флеш до этого же места и потом мог поиметь кучу геморроя с глюками.

Опять ATMega16A, опять из Китая. Все работало, кроме того, что не вставал флаг по переполнению Timer0. Т.е. таймер дощелкивает и… и ничего. Зашибись. Причем десять остальных микросхем из этой же посылки, те же ATMega16A оказались вполне себе рабочим и не выдавали эффектов. Или я их еще не нашел 🙂

▌FTDI
Вот эта микросхема мне изрядно мозгов поела, шла она в одном серийном изделии. Тираж небольшой, пара сотен штук. Куплено, первые несколько устройств были дотошно провереы, ушла партия клиенту, а спустя какое то время пошли странные отказы. Причем непонятно что да как. Сбои носили несистемный характер и примерно одна из десяти устройств характерно глючили. Глюк был повторяемый, но от этого нифига не более понятный.

Суть в том, что на некой неясной последовательности символов проходящих через USB-UART мост микруха начинала выдавать самодеятельность. Например, передается пачка из 1111111111111111111111, а приходит 1111111111111111211111 Причем если отправить 222222222222222222222, то и придет 222222222222222222222. А для другой микросхемы из этой же партии глюколовку приходилось изобретать заново, подбирая такую пачку символов на которой бы образвался глюк. Это неиллюзорно вымораживало. Причем глючила на вся партия, а примерно одна десятая из ленты. Т.е. на 10 полностью исправных и беспроблемных приходилась одна с характером. Проблема была еще в том, что я покупал их у знакомых, которые для себя заказывали в Китае, ну и мне паровозом дернули партию FTDI, вот этих глючных. Пробовали разбираться, китайцы были согласны на возврат, но у меня то большая часть партии уже была запаяна и ушла к клиенту. В общем тут дело так и сдохло, а мы потом долго возились с глючными аппаратами.

Откуда такие микросхемы вообще берутся? Возможно кто-то где то скупает или тырит темными ночами отбраковку от производителей. Т.к. на подделки он не похожи, нормальная маркировка, четкая гравировка, все очень и очень похоже на оригинал. В общем и целом работает нормально, но местами с эффектами.

В общем, после таких приколов зарекся я иметь дело с Китаем без возможности возврата микросхем. И если со штучными экземплярами еще пофигу, то на серийных изделиях можно очень хорошо проколоться. Да и на штучных неприятно ловить глюк в прошивке, когда он аппаратный, причем глючит сам контроллер там, где глючить не должен.

И если я еще, допустим, могу опираясь на опыт понять, что что то тут нечисто, то новичок, который тыча пальцем в даташит пытается просто что то запустить, чтобы проверить как оно работает может очень жестко обломаться. Так что советую крайне осмотрительно бросаться на дешевизну иных предложений на Али.

▌Элемент
Кстати, о поставщиках. К моему большому сожалению магазин Элемент переехал с Южной на Комсомольский проспект. Так что, Челябинцы, ищите его теперь на Северо западе.

Новый адрес: Комсомольский проспект, 19А. Там, в подвальчике. Работает также, понедельник-пятница с 10 до 18 часов.

Все что нужно знать про китайские микросхемы, судьба Cat S30 и корпус для звуковой карты

Все что нужно знать про китайские микросхемы, судьба Cat S30 и корпус для звуковой карты [Jan. 8th, 2018|06:20 pm] alex_avr Про китайские микросхемы я уже несколько раз писал. Думаю ни для кого новостью не будет, что среди них полно фейков, перемаркированных и т.п. В общем-то и покупать я их уже давно зарекся, по крайней мере для более менее серьезных задач, однако, Так вышло, что в моем устройстве требуется микросхема, которую делают только в Китае. Подходящих аналогов от нормальных производителей я не нашел. Покупка этой микросхемы — лотерея. По текущей статистике из 7 заказов 5 приехали с фейковыми чипами. Правда в одной из них лежало 5шт оригинальных и 45 фейковых. Писать китайским продавцам и уточнять оригинальность чипа, даже прикладывая фото — бесполезно. Они всегда напишут, что все будет ок но пришлют все равно фейк. Заказывать у того же продавца, что прислал оригинальные чипы еще раз — тоже не работает. Я так на радостях один раз заказал у того же продавца, что прислал оригиналы сразу большую партию и получил кучу фейковых микросхем 🙂 Все это компенсируется безумно низкой ценой на микросхемы, так что даже если поделить все потраченные деньги на все оригинальные микросхемы — выходит абсолютно приемлемо. А вот и сами герои. Пока в моей коллекции 5 разных видов (но два настолько похожи, что не стал фотографировать). А всего по картинкам из интернета я насчитал 10-11 вариантов маркировки этой микросхемы. Кто угадает, какая оригинальная? **** Чуть меньше года назад писал про опыт эксплуатации защищенного телефона CAT S30. Настал момент подвести черту, так как я таки умудрился его разбить. В жизни бы не стал писать про разбитый телефон, если это это не был защищенный телефон, да и разбитый весьма внезапным образом. надо сказать, что пережил он очень много падений, в т.ч. об твердые поверхности с большой высоты, бывал не раз и под водой и на сотнях метрах глубины под землей, в пыли и грязи и пережил все это достойно. Пострадал же он, разумеется не во время полазки в шахту или похода, а во время тихого-мирного возвращения домой. Переходил тихий и спокойный переулочек в центре Москвы, всего с одной полосой, по которому в выходной вечером хорошо если одна машина в 10 минут проезжает. Перешел,, замечаю провод от наушников ни к чему не подключенный, понимаю, что телефон выпал из кармана. Оборачиваюсь и вижу его на проезжей части и ту самую единственную, редкую удаляющуюся машину, которая, разумеется по нему проехала. Красивый след протектора на задней крышке, ну и разбитое вдребезги стекло, прижатое к асфальту, полопалось от выпирающих камушков. Всегда думал, зачем в обзорах защищенных телефонов по ним ездят на машинах? А вот и ответ 🙂 Телефон остался полностью рабочим, даже тачскрин. Единственный непонятный глюк — на странице отправки сообщений в приложениях вк и телеграм почему-то тач полностью перестает работать. Во всех остальных местах работает. Стеклышко новое заказал, поменяю, но в любом случае давно хотел обновить телефон, так что теперь видимо у меня будет китайский BV8000. **** Ну и вдогонку к посту про разработку собственной USB звуковой карты и в тему 3D печати — разработал и напечатал на 3D принтере корпуса для собственно карт и приемных модулей, а также напечатал наклеечке на принтере для наклеечек. Да, разумеется это не заводское литье и в таком корпусе изделие не продашь массовому потребителю, но для собственных нужд это более чем достаточно, функционально корпус получился удобным, а изделие законченным — ничего не болтается, ничего не может коротнуть, все разъемы подписаны, красота в общем. Да, все корпуса планируется прикручивать к стенам/полкам и т.п., поэтому крепеж сделан соответствующий. Comments: Круто, из 4х вариантов 3 с лазерной гравировкой… Снимаю шляпу перед напором китайцев в погоне за баблом 🙂 Мое предсказание — оригинал справа внизу — гравированые и достаточно другой инфы. Хм. А чо там со стоимостью маркировки? По идее аппарат для лазерной маркировки дороже, но для маркировки краской надо делать штамп? Хотя штамп наверное копейки стоит. Про оригинал чуть позже напишу, интересно кто что еще скажет 🙂 Судя по качеству принта левая нижняя настоящая. Правая нижняя 🙂 А если не секрет, чем так хорош китайский ЦАП? Ну, кроме цены? Он мультибитный, а не однобитный сигма-дельта. И ему не нужно master clock, в отличие от подавляющего большинства современных аудио ЦАПов. А в моей системы этого самого master clock-а нет и получить его нереально/очень сложно. BV9000 уже вышел, посмотрите, вдруг понравится больше. Видел, ага. Но что-то информации не очень много, + слишком большой для меня + существенно дороже. Да и если честно просто лень вникать,разбираться, что-то там детально выбирать… Я бы корпус разбил на части. И максимум деталей печатал бы лежащими на столе. С направляющим выступом. А потом все склеил. Намного красивее и быстрее напечатается. В чем моделировал? Красивее не будет, с чего бы? Скорее даже наоборот. И принципиально быстрее тоже не будет. Мне таких корпусов только сейчас надо около 30шт, клеить больше сотни деталей между собой нет никакого желания. Моделировалось в автокаде. Китайский подход к телефонам собственных брендов так же своеобразен, как и ко всему остальному, что они делают без присмотра белого человека. Своя атмосфера 🙂 А в чём фейковость? Это аудио ЦАП. Фейковые работают, но у них очень шумный выход и существенные искажения. У оригинала выход чистый и без каких либо уловимых (на мой слух) искажений. В середине 80-х на заводе-изготовителе электроники мне рассказывали такую историю. Один из типов микросхем они получали с завода в Армении. В поступающих оттуда партиях стабильно было около 30% брака. У других поставщиков брака было в разы меньше, но от тех очень трудно было добиться признания и замены брака. Здесь же с этим не было проблем: возвращайте всё неисправное, поменяем. Правда, в присланном на замену тоже было 30% брака. Сменить назначенного Госпланом поставщика тогда было практически невозможно; заказать количество сверх потребного по документации — тоже. Поэтому пришлось им налаживать полный входной контроль, и набирать комплектуху за несколько итераций) Слышал байку, когда советские заказали у японцев партию в 10 тысяч микросхем с условием: 5% брака, были такие нормы в Госплане. Японцы, предварительно подивившись странным требованиям гайдзинов, аккуратно просверлили 500 микросхем и приложили их отдельно к десятитысячной партии. Да, настоящая микросхема — левая верхняя. Правая нижняя 🙂 По подлинности/фейковости: я бы поставил на подлинность той, что в ЛВУ. Чисто ощущения) Правая нижняя 🙂 настоящая вверху слева. Правая нижняя 🙂 Это… ты так не шути больше! Читаю: «…бывал не раз под водой, на сотнях метрах глубины…» И задумываюсь. Это уже несколько даже круче, чем технодайвинг, а ты и в нём замечен не был. .. И только ещё раза два прочитав абзац, и вспомнив твои известные увлечения, таки понял смысл написанного правильно :))) А микруха настоящая — меченая штампом. У неё самый чёткий ключ — а он важнее 🙂 Правая нижняя 🙂 Наименее стрёмно выглядящая ИС — справа внизу. Писать китайским продавцам и уточнять оригинальность чипа, даже прикладывая фото — бесполезно. Они всегда напишут, что все будет ок но пришлют все равно фейк. Заказывать у того же продавца, что прислал оригинальные чипы еще раз — тоже не работает. Я так на радостях один раз заказал у того же продавца, что прислал оригиналы сразу большую партию и получил кучу фейковых микросхем 🙂 —————- у меня создается стойкое впечатление, что практически 99% китайских продаванов банальные перекупщики и они сами не знают, что им прийдет. Отсюда и раз нормально, другой фиг знает. И отуда же 7дней отгрузка — пока заказли, пока пришло по китаю, пока перепаковали и отправили. Выяснить бы откуда они закупаются? Многие отправляют на следующий день, что подтверждается движением по треку. Правая верхняя. Только у нее есть маркировка с датой производства (20-я неделя 17-го года), по которой можно при необходимости найти причину брака. Поддельным микросхемам не нужна дата выпуска — они брак искать не собираются. Правая нижняя 🙂 На ней тоже есть коды, правда дата производства в стандартном виде не прослеживается, но как знать, что у них там на уме 🙂

Маркировка SMD DC/DC конвертеров » НАШ САЙТ

Понижающие преобразователи напряжения (DC/DC converter) в SMD корпусах SOT23-5 и SOT23-6

 При замене такой микросхемы пользователи сталкиваются с трудностями в определении ее типа. Поскольку название микросхемы бывает достаточно длинным и не помещается на микроскопическом корпусе, производители вместо названия на SMD-корпусе DC/DC-конвертера указывают код.
 Проблема заключается в том, что один и тот же код может использоваться разными производителями для маркировки абсолютно разных микросхем. Здесь может помочь только визуальное определение, к каким выводам какие компоненты подключены и сравнением с типовой схемой включения из документации.
 Существует множество типов преобразователей напряжения и схем их включения. Рассмотрим пока только включаемые по схеме, приведенной на рисунке, поскольку такие чаще всего используются в спутниковых и телевизионных ресиверах (приставках) и некоторых телевизорах для формирования напряжений питания процессора, памяти, демодулятора и тюнера.

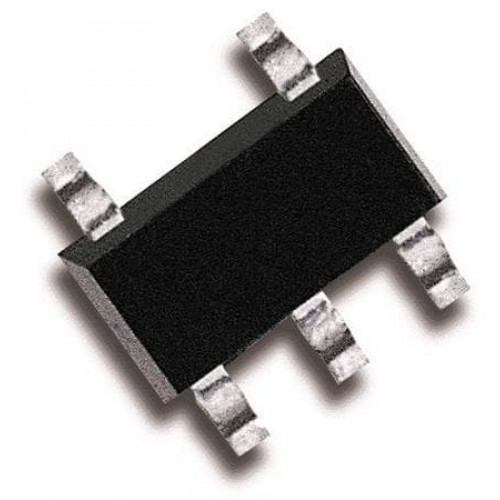

Назначение выводов для корпуса с пятью выводами (SOT23-5):
IN — входное напряжение питания.
GND — земля, общий провод.
EN — напряжение включения. При подаче напряжения на этот вывод микросхема включается, при соединении с землей — отключается.
SW — выход для подключения дросселя.
FB — напряжение обратной связи.
Корпус с шестью выводами (SOT23-6) бывает дополнен еще сигналом PG (Power Good) — высокий уровень напряжения на нем появляется после выхода микросхемы в рабочий режим.

Мар­ки­ров­ка	Наз­ва­ние	Выводы	Макс. вых. ток, A	Час­то­та МГц
	TLV62568DBV		1.00	1.50
	TLV62569DBV		2.00	1.50
	RT8097CHGB		2.00	1.00
	FP6161K		1.00	1.50
	M3406-ADJ		0.80	1.50
	SY8008AAAC		0.60	1.50
	SY8008BAAC		1.00	1.50
	SY8008CAAC		1.20	1.50
	SY8009AAAC		1.50	1.50
	RY3420		2. 00	1.20
	MT3410L		1.50	1.40
	MT3410		1.50	1.40
	RT8025GJ5		0.40	1.25
	SY8086		1.00	1.40
	LN3406AFMR-G		0.80	1.50
	RT8059		1.00	1.50
	TPS62260DDCR		0.60	2.25
	MP2104DJ		1.70	0.60
	TPS62561DDCR		0.80	2.25
	NCP1529ASNT1G		1.00	1.70
	APS2410ES5-ADJ		1.00	1.50
	MT9216		0. 80	0.50
	FP6381AS5CTR		1.20	1.50
	BL8021CB5TR		1.20	1.50
	LC3406CB5TR		1.20	1.50
	AP3410KTR-G1		1.20	1.50
	GM9308		2.00	1.50
	BL8028CB5TR		1.50	2.00
	APS2406ES5-ADJ		0.80	1.50
	APS2408ES5-ADJ		1.00	1.50
	APS2406ES5-1.8		0.80	1.50
	SY8087AAC		1.50	1.00
	BL8076CB5TR		2.00	3. 00
	SY8089AAC		2.00	1.00
	BL8027CB5TR		1.50	1.50
	SY8089AAAC		2.00	1.00
	AP3406AKT-ADJTR		0.80	1.10
	SY8088		1.00	1.50
	RT8096C		1.50	1.50
	TPS62200DBVR		0.30	1.00
	APS2415TBER-ADJ		1.50	1.20
	AP2420ATBER		2.00	1.00
	APS2430ATBER		3.00	1.00
	TD6817		2.00	1.50
	SY8077AAC		1. 00	1.50
	SY8079AAC		2.00	1.00
	RT8008		1.00	1.50
	WD1015EA-5/TR		1.20	1.50
	AX3701B		1.20	1.40
	FP6161iR		1.00	1.50
	AX3701A		1.20	1.40
	AP2406LES5-ADJ		0.70	1.50

Маркировка DC/DC преобразователей в корпусе SOT23-6

Мар­ки­ров­ка	Наз­ва­ние	Выводы	Макс. вых. ток, A	Час­то­та МГц
	RT8096CJ6		1.50	1.50
	TLV62569PDD		2. 00	1.50
	TLV62569PDD		2.00	1.50
	TLV62568PDD		1.00	1.50
	TLV62568PDD		1.00	1.50
	SY8009BABC		1.50	1.00
	MT3420C		2.00	1.50
	BL9309		2.00	1.30
	FP6381AS6CTR		1.20	1.50
	STI3411		2.00	1.50
	APS2430BTCER		3.00	1.00

Условные обозначения:
y — буква, код года изготовления
w — буква, код недели изготовления
p — буква, код партии

 Отличия между этими микросхемами сводится к разнице в рабочей частоте генерации, максимальной мощности, наличию или отсутствию защиты от короткого замыкания в нагрузке. Многие из них взаимозаменяемы.
 Цоколевка (расположение) выводов у большинства микросхем унифицирована, что позволяет менять микросхемы в корпусе SOT23-5 на SOT23-6 и наоборот.
 Если вы не нашли нужного кода, напишите в комментариях, и мы постараемся дополнить таблицу. Если вы знаете SMD-коды подобных микросхем, отсутствующие в таблице, пожалуйста, напишите об этом.

Статью копировал для себя.
ИСТОЧНИК:https://antenna-dvb-t2.info/mark_smd_dcdc.php
 Тут же иметься переписка людей с админом в комментариях. Файлы PDF. И несколько ссылок на электронные компоненты, часто встречающиеся в тюнерах.

Аналоги ШИМ SOT23-6 и SOT26 в блоках питания

В схемотехнике современных импульсных источников питания (ИИП) приобрели широкую популярность ШИМ-регуляторы, выполненные в малогабаритных планарных корпусах с шестью выводами. Обозначение типа корпуса может быть SOT-23-6, SOT-23-6L, SOT-26, TSOP-6, SSOT-6. Внешний вид и расположение выводов показаны на рисунке ниже. В данном случае на левом фрагменте картинки представлена кодовая маркировка LD7530A

Назначение выводов:
1 — GND. (Общий провод).
2 — FB. (FeedBack — Обратная Связь). Вход для управления длительностью импульсов сигналом с выходного напряжения. Иногда может иметь обозначение COMP (входной компаратор).
3 — RI/RT/CT/COMP/NC — В зависимости от типа микросхемы, может быть задействован для частотозадающей RC цепи (RI/RT/CT), либо для организации защиты, как вход компаратора отключения ШИМ при пороговом значение на его входе, указанном в документе. В некоторых типах микросхем этот вход может быть никак не задействован (NC — No Connect).
4 — SENSE, по другому CS (Current Sense) — Вход с датчика тока в истоке ключа.
5 — VCC — Вход напряжения питания и запуска микросхемы.
6 — OUT (GATE) — Выход для управления затвором (Gate) ключа.

Функционально подобные регуляторы работают по принципу популярных ранее микросхем ШИМ серии xx384x, которые хорошо зарекомендовали себя в плане надёжности и устойчивости.

Некоторые затруднения часто возникают при замене или выборе аналога для подобных ШИМ-регуляторов по причине применения кодовой маркировки в обозначении типа микросхем. Ситуация осложняется большим количеством производителей компонентов, которые не всегда предоставляют документацию в массовый доступ, так же не все производители готовых устройств снабжают схемами ремонтные сервисные центры, поэтому реальные схемные решения ремонтникам часто приходится изучать по установленным компонентам и монтажным соединениям непосредственно на плате.

В практике часто встречаются микросхемы ШИМ и кодом маркировки EAxxx и Eaxxx. Официальной документации на них не найдено в свободном доступе, но сохранились обсуждения на форумах и кусочки картинок из PDF от System General, которая публикует их как SG6848T и SG6848T2. Рисунок прилагается.

Вниманию мастеров предлагаем таблицы, составленные из доступной в интернете информации и документов PDF для подбора аналогов при замене наиболее распространённых шестиногих планарных ШИМ c цоколёвкой выводов: pin1 — GND, pin2 — FB (COMP), pin4 — Sense, pin5 — Vcc, pin6 — OUT.
Основным их различием является применение и назначение вывода 3.

ШИМ-регуляторы (PWM), без использования вывода 3.

Name

Part Namber

Diler

Marking

diler:

Fairchild / ON Semi

Part Namber:

SSG6849-65T, SG6849-65TZ

ШИМ-регуляторы (PWM) с установкой резистора 95-100 kOhm на вывод 3.

Применяя перечисленные ниже ШИМ, частоту следует установить резистором RT (RI) от вывода 3 на землю. Обычно его номинал выбирается 95-100 kOhm для частоты 65-100 KHz. Более точно смотрите в прилагаемой документации. Файлы PDF упакованы в RAR.

Name

Part Namber

Diler

Marking

Part Namber:

AP3103AKTR-G1

diler:

Diodes Incorporated

Part Namber:

AP8263E6R, A8263E6VR

Diler:

Fairchild / ON Semi

Part Namber:

GR8836C, GR8836CG

Part Namber:

LD5530GL LD5530R

Part Namber:

LD7531GL, LD7531PL

Part Namber:

LD7535BL, LD7535GL, LD7535ABL, LD7535AGL

Part Namber:

LD7550BL, LD7550IL

Part Namber:

LD7550BBL, LD7550BIL

Diler:

On-Bright-Electronics

Diler:

On-Bright-Electronics

Diler:

Silan Microelectronics

Part Namber:

SG6848T, SG6848T1, SG6848TZ1, SG6848T2

Diler:

Fairchild / ON Semi

Diler:

Fairchild / ON Semi

Part Namber:

SG6859ATZ, SG6859ATY

Diler:

Fairchild / ON Semi

Diler:

Fairchild / ON Semi

Part Namber:

SP6853S26RGB, SP6853S26RG

Part Namber:

UC3863G-AG6-R

Diler:

Unisonic Technologies Co

Part Namber:

XN1049, XN1049TP

Diler:

Innuovo Microelectronics

ШИМ-регуляторы, в которых вывод 3 используется иначе.

При использовании перечисленных ниже ШИМ (PWM-контроллеров) следует обратить внимание на вывод 3, который может использоваться для организации защиты — тепловой или от превышения входного напряжения.
Частота может быть фиксированной 65kHz, либо устанавливаться номиналом конденсатора на выводе 3.
При замене любых микросхем на аналоги внимательно изучайте документацию. Файлы PDF упакованы в архив RAR.

Name

Part Namber

Diler

Marking

Part Namber:

AP3105KTR-G1, AP3105VKTR-G1, AP3105LKTR-G1, AP3105RKTR-G1

Diler:

Diodes Incorporated

Part Namber:

AP3105NAKTR-G1, AP3105NVKTR-G1, AP3105NLKTR-G1, AP3105NRKTR-G1

Diler:

Diodes Incorporated

Part Namber:

AP3125AKTR-G1, AP3125VKTR-G1, AP3125LKTR-G1, AP3125RKTR-G1

Diler:

Diodes Incorporated

Part Namber:

AP3125BKTR-G1

Diler:

Diodes Incorporated

Part Namber:

AP3125HAKTR-G1, AP3125HBKTR-G1

Diler:

Diodes Incorporated

Part Namber:

AP31261KTR-G1

Diler:

Diodes Incorporated

Part Namber:

AP3127KTR-G1, AP3127HKTR-G1

Diler:

Diodes Incorporated

Part Namber:

AP3301K6TR-G1

Diler:

Diodes Incorporated

Diler:

Fairchild / ON Semi

Part Namber:

FAN6863TY, FAN6863LTY, FAN6863RTY

Diler:

Fairchild / ON Semi

Part Namber:

LD7510GL, LD7510JGL

Part Namber:

LD7530PL, LD7530GL, LD7530APL, LD7530AGL

Part Namber:

NCP1250ASN65T1G, NCP1250BSN65T1G, NCP1250ASN100T1G, NCP1250BSN100T1G

Part Namber:

NCP1251ASN65T1G, NCP1251BSN65T1G, NCP1251ASN100T1G, NCP1251BSN100T1G

Diler:

On-Bright-Electronics

Part Namber:

R7735AGE, R7735HGE, R7735GGE, R7735RGE, R7735LGE

Part Namber:

UC3873-AG6-R, UC3873G-AG6-R

Diler:

Unisonic Technologies

Таблица пополняется по мере поступления информации.

Замечания и предложения принимаются и приветствуются!

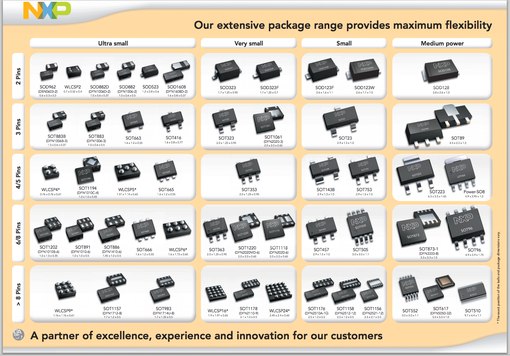

S2 SMD МАРКИРОВКА

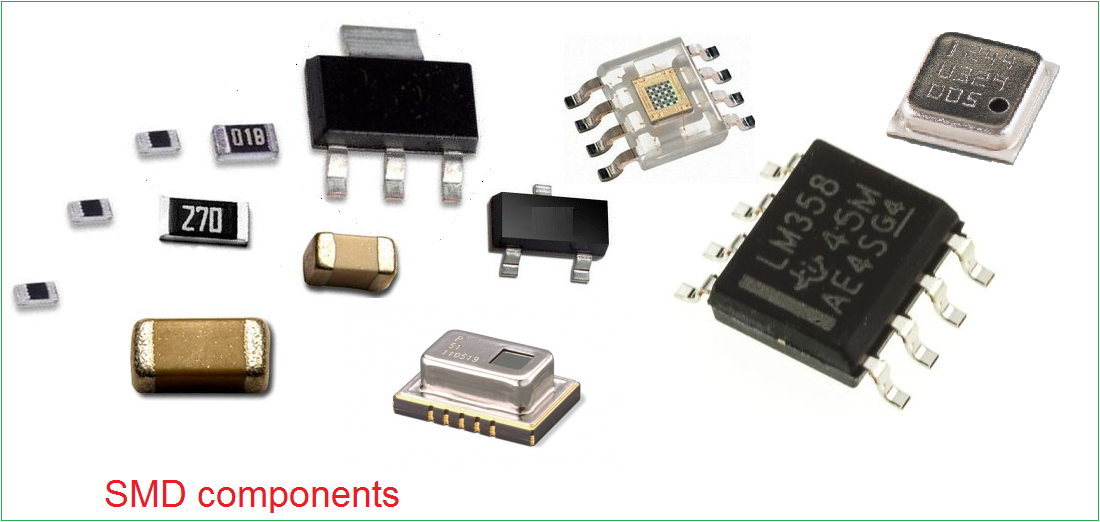

Кодировка SMD радиодеталей по первым двум символам S2. Если встречаются одинаковые по коду радиодетали, но разные по функционалу, тогда нужно смотреть на тип корпуса и выбирать по подходящему. Тут приведена краткая справочная таблица расшифровки характеристик на разные планарные микросхемы, диоды, супервизоры, инверторы, стабилитроны, транзисторы и другие smd-детали, более подробно смотрите параметры в PDF даташитах через поиск сайта. Конечно постоянно появляются новые радиоэлементы, особенно от китайских производителей, так что справочник будет пополняться. Главная таблица кодов код наименование функция корпус производитель S2 1N4448BWS диод: 75В/150 мА/4 нс sod323 ON Semi S2 BFQ31 npn: 15В/100 мА 600 МГц sot23 KEC S2 SI2302 nМОП: 20В/3,0 А/55 мОм sot23 MCC S2 SS12 диод Шоттки: 20 В/1 А sma Vishay S2## RP114K301D LDO: 3,0В/300 мА + autodischarge dfn4 Ricoh S2010 MCS2010 2x nМОП: 20В/10 А/9,5 мОм tssop8 MCC S21 ADG620BRMZ|BRTZ аналоговый ключ 1C: 4 Ом msop8|sot23-8 ADI S21 STPS2h200A диод Шоттки: 100 В/2 А sma STM S21B LM3488MM ШИМ-контроллер для импульсного dc-dc msop8 TI S21K SI2321 pМОП: -20В/-2,9 А/57 мОм sot23 MCC S22B LM2698MM Simple Switcher 1,35A msop8 TI S22x STF202-22T1G фильтр USB с ESD-защитой tsop6 ON Semi S23B LM2788MM-1. 8 понижающий dc-dc на перекл.конд: 1,8В/120 мА msop8 TI S24 SI2324 nМОП: 100В/2,0 А/234 мОм sot23 MCC S24B LM2788MM-2.0 понижающий dc-dc на перекл.конд: 2,0В/120 мА msop8 TI S28B LM2704MF повышающий dc-dc +LD: 550 мА sot23-5 TI S29B LM3485MM ШИМ-контроллер для понижающего dc-dc msop8 TI s2A MMBT3906 pnp: 40В/200 мА sot23 Infineon S2B ADG466RM аналоговый ключ usoic10 ADI s2D SMBTA92 pnp: 300В/500 мА sot23 Infineon S2E LM4431M3-2. 5 микромощный «шунтовой» ИОН: 2,5 В sot23 TI s2E SMBTA93 pnp: 200В/500 мА sot23 Infineon s2F MMBT2907A pnp: 60В/600 мА sot23 Infineon S2N ADG723ACP н.з.+ н.о. видео/ВЧ ключи lfcsp8 ADI S2W BBY40 варикап: 4,3…32 пФ sot23 NXP   При расшифровке кодов учитывайте, что символы «О» и «0» (ноль и круглая буква) считаются одинаковыми. А в этом материале можно посмотреть все типы, фотографии и размеры корпусов компонентов SMD ОЧИСТИТЕЛЬ ПРОВОДОВ             Ещё одно полезное устройство для радиолюбителя — термический зачиститель проводов.

Китайские подделки заполонили рынок военной электроники США: Наука и техника: Lenta.ru

Национальная безопасность США оказалась под угрозой, степень которой увеличивается год от года. Причиной этого является возросшее число случаев использования поддельных деталей в военной электронике: от оружейных систем до аппаратуры самозащиты самолетов. В большинстве случаев поддельная электроника, не отличающаяся надежностью и производительностью, привозится в США из Китая. Для борьбы с контрафактом американские военные намерены равняться на национальное Агентство противоракетной обороны, которое сумело значительно снизить частоту попадания поддельных деталей в свою электронику.

С приветом из Китая

Впервые неутешительные данные об использовании контрафакта в январе 2010 года обнародовало министерство торговли США. По данным ведомства, если в 2005 году было зафиксировано 3868 случаев обнаружения поддельных деталей в военной продукции, то в 2008 году этот показатель увеличился до 9356. Эти сведения послужили поводом для расследования, которое провела Комиссия Сената США по вооруженным силам (ASC). Инициаторами расследования выступили сенаторы Карл Левин и Джон Маккейн. В общей сложности комиссия проверила 1800 зарегистрированных за последние два года случаев обнаружения контрафакта в военной продукции, отследив по сотне из них полную цепочку поставщиков поддельных микросхем.

Как следует из доклада, опубликованного на сайте Левина, в рамках 1800 описанных случаев импорта контрафакта в США попали более миллиона различных электронных деталей. Попытавшись внимательно изучить сто из них, комиссия обнаружила, что более чем 70 процентов поставок поддельных деталей были осуществлены из Китая. Еще в 20 процентах случаев детали привозились из Канады и Великобритании, «известных поставщиков контрафактных деталей, произведенных в Китае». Согласно выводам ASC, «эпицентром» распространения поддельных электронных деталей является китайский город Шэньчжэнь.

Как правило, под термином «контрафакт» подразумевается нелицензионное производство или копирование продукции. В своем докладе ASC использует этот термин в основном для обозначения электронных деталей и компонентов, уже бывших в употреблении, перемаркированных и перепроданных под видом новых. В этом же ключе термин используется министерством обороны США и военными подрядчиками. По данным сенатской комиссии, хотя Шэньчжэнь и является «эпицентром» распространения контрафактных деталей, поддельные микросхемы нередко поставляются и из других городов китайской провинции Гуандун.

В большинстве случаев, утверждает ASC, речь идет не о деталях непосредственно китайского производства. Как правило, китайские компании скупают в США и по всему миру всевозможные отходы электроники, которые доставляются в Гонконг. Там специализированные предприятия отпаивают электронные детали от устаревших плат, «отмывают их в реке и высушивают на тротуарах», после чего чипы и транзисторы попадают в руки китайских фирм в Шэньчжэне, занимающихся перепродажей электронных компонентов. По мере продвижения деталей по цепочке с них удаляются серийная маркировка и пометки о времени производства, после чего на чипы наносится новая маркировка, нередко даже не соответствующая самой детали. На выходе получается микросхема, внешне неотличимая от только что произведенной.

Все осложняется тем, отмечается в докладе, что жизненный цикл электронной продукции в несколько раз меньше, чем военной. Например, те или иные процессоры могут выпускаться на протяжении двух-трех лет, после чего они снимаются с производства, а им на смену приходят новые. При этом военные системы призваны служить десять-двадцать лет, и их электронные компоненты за это время существенным образом не меняются. Для поддержания работоспособности этих устройств американские компании, занимающиеся техническим обслуживанием, вынуждены обращаться к сторонним фирмам, специализирующимся на производстве и поставках электронных компонентов, уже снятых с производства. Нередко бывает, что такие фирмы на самом деле не обладают собственными производственными мощностями, а скупают необходимые детали на открытом рынке.

Например, в середине августа 2011 года американский авиастроительный концерн Boeing, разрабатывающий патрульный самолет P-8A Poseidon, уведомил командование ВМС США, что на самолеты по ошибке были установлены бывшие в употреблении и впоследствии восстановленные системы обнаружения обледенения крыла. Контрафактная продукция была поставлена британской компанией BAE Systems, специализирующейся на производстве таких систем. Любопытно, что о контрафактности систем BAE Systems сообщила Boeing еще в январе 2010 года, однако американский концерн по какой-то причине не стал сразу передавать эту информацию военным.

В ходе расследования ASC выяснила, что большая часть компонентов в системе была куплена у японской компании A Access Electronics, подразделения китайской A Access Electronics, работающей в Шэньчжэне. По данным комиссии, цепочка выстроилась такая: A Access Electronics продала электронные детали для систем американской компании Abacus Electronics, та перепродала их британской Tandex Test Labs, а уже эта фирма поставила их BAE Systems. В общей сложности Tandex закупила и поставила BAE Systems 300 одинаковых комплектов деталей для системы обнаружения обледенения, проверив на контрафактность только 50 из них.

Поддельные детали были установлены и на военно-транспортные самолеты C-27J Spartan, 11 из которых уже поставлены ВВС США, причем два транспортника в настоящее время выполняют полеты в Афганистане. Самолеты были произведены итальянской компанией Alenia Aeronautica, а их дооборудованием под стандарты США занималась американская компания L-3. Эта фирма в середине сентября 2011 года уведомила командование ВВС США, что на восемь транспортников, включая и те, что отправлены в Афганистан, могли быть установлены 38 контрафактных чипов видеопамяти, входящих в систему вывода изображения на информационные дисплеи в кабине пилотов. Поломка этих чипов может привести к искажению видеоинформации или полному отключению экранов.

Комиссия внимательно изучила этот случай и пришла к выводу, что контрафактные чипы были куплены у китайской компании Hong Dark Electronic Trade в Шэньчжэне. Китайская фирма перепродала детали американской Global IC Trading Group, а та поставила их L-3. Поддельные чипы были установлены в видеоподсистему более чем 500 дисплеев, которые, помимо C-27J, возможно, были смонтированы и на транспортниках C-130J Super Hercules, C-17 Globemaster III и вертолетах CH-46 Sea Knight. В общей сложности на протяжении нескольких лет Global IC продала L-3 более 28 тысяч электронных компонентов, купленных у Hong Dark.

В еще одном случае, подробно описанном ASC, поддельные транзисторы были установлены компанией Raytheon в фильтры электромагнитных помех на вертолетах SH-60B Seahawk. Выход из строя этих фильтров может стать поводом для отказа систем самозащиты вертолетов, систем ночного видения и наведения ракет AGM-114 Hellfire. Начальным продавцом поддельных транзисторов является китайская компания Huajie Electronics в том же Шэньчжэне. Эта фирма продала детали британской компании Pivotal Electronics, та, в свою очередь, перепродала их американской E-Warehouse, которая поставила их Thomson Broadcasting в Массачусетсе.

Массачусетская компания затем поставила транзисторы американской Technology Conservation Group (TCG занимается переработкой и продажей электроники). Поскольку транзисторы, по данным TCG, пришли в оригинальной упаковке, они были сочтены новыми и перепроданы Texas Spectrum Electronics, а та уже поставила их Raytheon. По данным ASC, в некоторых случаях длина цепочки, по которой проходят поддельные китайские микросхемы, может насчитывать десятки компаний. В целом же до сих пор контрафакт был обнаружен в компьютерных подсистемах ракетного комплекса THAAD, транспортниках C-17, C-130J, C-27J, патрульных самолетах P-8A, ударных вертолетах AH-64D Apache и многоцелевых вертолетах SH-60B и CH-46.

По оценке ASC, с учащением случаев применения подделок в военной сфере растет и угроза национальной безопасности, поскольку устройства теряют в надежности и производительности. Даже в тех случаях, когда контрафактные детали проходят все тесты на надежность, все равно сохраняется высокий риск их отказа. В настоящее время проверкой случаев обнаружения контрафакта занимается и Служба криминальных расследований (DCIS) Пентагона. Ее специалисты тщательно изучают 225 случаев, в том числе и установку поддельных чипов памяти на C-27J.

Борьба с подделками

Бороться с проникновением подделок на американский военный рынок сенаторы намерены законодательно. В 2012 году в американские законы может быть внесена поправка, которая обяжет фирмы за свой счет заменять поддельные микросхемы и транзисторы, установленные в электронные системы. Действующая в настоящее время законодательная система предусматривает такую возможность, однако прежде чем обязать фирму менять подделки за собственный счет, Пентагону необходимо доказать, что компания заведомо знала, что приобрела контрафакт. По этой причине расходы на замену поддельных деталей, как правило, ложатся на военный бюджет, ежегодно «съедая» миллионы долларов.

Ракетный комплекс THAAD. Фото с сайта fas.org

Lenta.ru

Еще одним возможным способом борьбы с подделками может стать путь, по которому пошло Агентство противоракетной обороны (MDA) США. 8 ноября 2011 года в Вашингтоне состоялись слушания, посвященные итогам расследования ASC. На слушаниях выступил руководитель MDA Патрик О’Райли. По его словам, после того как он занял пост в 2008 году, руководство MDA приняло решение ужесточить систему поставок электронных деталей и комплектующих путем особой сертификации поставщиков. По итогам проведенной проверки, 61 процент компаний, с которыми прежде сотрудничало MDA, не смогли предоставить документацию, подтверждающую подлинное происхождение продаваемых ими деталей. Эти фирмы были исключены из списка поставщиков агентства.

Кроме того, в 2009 году О’Райли подписал приказ, запрещающий сертифицированным поставщикам MDA покупать требуемые детали у сторонних компаний без соответствующего разрешения руководства агентства. Таким образом, официальные подрядчики MDA обязаны покупать детали либо у оригинальных производителей, либо у сертифицированных компаний. Благодаря такому подходу, отметил О’Райли, агентству удалось добиться значительного сокращения случаев попадания контрафакта в военные системы.

Видимо, если США не предпримут жестких шагов по регулированию поставок, поддельные электронные компоненты в военных системах будут встречаться с каждым годом все чаще и чаще. Причиной этому будет не только стремление сторонних компаний наживаться на перепродаже комплектующих. По оценке ASC, распространению контрафакта способствует и интернет — многие китайские компании осуществляют продажу перемаркированных микросхем и транзисторов именно через глобальную сеть. При этом качество перемаркировки повышается, а значит военным поставщикам становится труднее отличить подделку от оригинала.

Впрочем, представители некоторых американских оборонных компаний, присутствовавшие на слушаниях, заявили, что если в ходе проверок на надежность не удалось выявить подделки, то все компоненты, использованные в той или иной электронной системе, могут считаться новыми и оригинальными. Более того, даже если удалось вычислить подделку и она прошла всевозможные испытания, деталь может быть установлена на военную систему. В частности, один из инженеров Boeing заявил, что бывшие в употреблении микросхемы могут быть такими же надежными, как и новые. Главное, чтобы эта деталь не отказала в самый неподходящий момент.

Горький опыт покупки микросхем TDA7293

Те, кто занимается созданием домашнего аудио или самостоятельно собирают усилители наверняка встречали описание микросхем ST TDA7293. Если не встречали, обязательно поищите и прочитайте. С помощью этих довольно простых чипов можно собрать усилитель весьма высокого класса.
Я встраиваю такой усилитель в стенную нишу, оборудую скрытую проводку и встроенную акустику. Это позволяет избежать лишних проводов в комнате, стоящих по углам колонок и установки обязательной полочки или тумбочки под телевизором.
Изначально я заказал плату усилителя 5.1 но, к сожалению, его дизайн и схемотехника оказались плохими. Все каналы усилителя возбуждались на длинных проводах, а разводка платы была ужасная. Пытаясь хоть как-то исправить эту китайскую поделку, делалось множество доработок. Во время одной из них я перепутал плюс и минус питания, и все микросхемы TDA7293 с хлопками, напоминающими петарды, выгорели.
После этого я изменил подход на модульность и использовав проверенную схему и заказал под нее печатные платы, разведенные самостоятельно, под необходимые мне размеры. Разумеется, вместе с платами заказал и детали, в том числе микросхемы TDA7293.

Понимая, что велик риск нарваться на подделку я поискал отличительные признаки подлинных микросхем от ST.
Оказывается, что для проверки подлинности достаточно измерить сопротивление между металлическим ушком (плюсовой провод) и выводами 5, 10 и 11 (минусовой провод тестера). Для подлинных микросхем сопротивление должно быть около 3 Мом. В противоположной полярности тестера измеряемое сопротивление должно быть бесконечным.

Получив первый заказ, из довольно крупного магазина с высоким рейтингом я понял, что получил фальшивку. Впрочем, фальшивка была неплохо оформлена и мало отличалась по внешнему виду от оригинала.
Второй заказ из другого крупного и проверенного магазина оказался таким же поддельным. Более того в полученных микросхемах не звонился ни один вывод кроме 8-го и ушка. Остальные показывали бесконечное сопротивление в любом направлении.
Третий и четвертый заказы оказались грубыми подделками внешне, но некоторые выводы звонились, хотя и не так как должны быть у оригинальных микросхем.
К этому моменту я уже собрал тестовую плату с панелькой под TDA7293:

С определенными мерами предосторожности протестировал весь накопившийся запас. Как и следовало ожидать ни одна из микросхем не заработала:

Сейчас я жду еще двух заказов, и хочу поделиться опытом как отличить поддельный TDA7293 от настоящего.

В китайских магазинах микросхема TDA7293 (или ее подделка) стоит дешевле двух долларов. Так зачем же подделывать такой копеечный товар? Все просто, наши китайские коллеги научились делать это массово, недорого и почти из ничего. Ничего личного. Просто это их бизнес.

Все началось с того, что выпускались TDA7293 и TDA7294. Последние обладают чуть меньшим функционалом и худшими характеристиками по мощности. Так вот первые поддельные TDA7293 это были перемаркированные TDA7294. Цоколевка микросхем практически совпадает и в большинстве случаев перемаркирвованые TDA7294 работали вместо TDA7293 весьма успешно. Разве что иногда случайно перегорали.
Но дальше наш любимый Шаолинь обнаглел окончательно. В перемаркировку пошли любые микросхемы в корпусах Multiwatt15. А таких выпускались сотни разновидностей.
Так вот видимо на китайских помойках или складах неликвидов их закупают в огромных количествах. Но как же быть с другими названиями, ведь они нанесены лазерной гравировкой? Все просто: корпуса шлифуют, стачивая названия вместе с пластиком.
Здесь и возникает первое и важнейшее отличие оригинала от подделки. Присмотритесь к фотографии, слева оригинальная (перегоревшая) микросхема, а все остальные перемаркированные:

Шлифовка изменяет поверхность корпуса микросхемы. Она становится более гладкой чем у оригинала, это делается что бы скрыть царапины от абразива при шлифовке. Поэтому если вы видите, что боковые поверхности пластика у микросхемы отличаются по фактуре от лицевой стороны, это 100% подделка. Кроме того, при шлифовке стираются совсем или становятся менее заметными штампованные кружки с цифрами. Их отсутствие или отсутствие цифр в них второй верный признак фальшивки.
Но в своем мастерстве подделки китайцы пошли дальше. Корпуса микросхем после шлифовки стали обрабатывать пескоструйным инструментом. Это придает корпусу некую текстуру напоминающую оригинальную отливку. Вторая слева микросхема именно так и сделана:

Но пескоструйная обработка не щадит и штампов на корпусе, в них тоже образуется текстура, чего нет на оригинале.

Надпись на шлифованные корпуса наносится на лазерном гравере, подобном оригинальному, поэтому отличить ее непросто. Но возможно. Компания ST Microelectronics которая и создала ST TDA7293 свой логотип штампует на видном месте посередине:

Поэтому если вы видите логотип ST в углу корпуса или он вообще отсутствует это гарантированная подделка:

Но даже если надпись посередине это еще не гарантия подлинности. Прежде всего смотрите на поверхность корпуса. Кстати, на оригинальных микросхемах металлическое ушко покрыто равномерным матовым слоем металла, а в поддельных встречаются следы гальваники напоминающие пятна или следы шлифовки, видимо, для придания мусорным подделкам товарного вида.

И последнее: лазерная гравировка на оригинальных микросхемах и подделках отличается. На подделках надписи выполнены чуть более тонкими линиями. Возможно мощность лазера у жуликов не такая, как на заводе. И присматривайтесь (когда позволяет освещение) к цвету надписи. На подделках она может быть чуть желтоватая. Причина в том, что при самопальный лазерный гравер оплавляет пластмассу и тем самым возникает желтоватый след. Самое интересное, что после промывки такой надписи органическим растворителем (например, бензином Калоша) она становится бесцветной. Надеюсь китайцы не читают этот текст 🙂

Возможно еще измерить толщину корпуса и почти наверняка у подделок она будет меньше из-за шлифовки. Читайте про это во второй части обзора.

Будьте внимательны не попадайтесь на подделки! Всегда открывайте спор и никогда не отзывайте его взамен на обещание выслать вам чего-то другое взамен. Только так можно обезопасить себя от потери денег. Потерянное время вам не возместит никто. Поэтому надеюсь изложенное здесь вам поможет.

UPD по вопросам в комментариях:
Все 28 (двадцать восемь) заказанных на E-bay и Aliexpress микросхем (то есть 100% от числа заказанных) оказались поддельными и полностью не рабочими. Не звонились по указанной методике, не работали (либо грелись, но не работали) в тестовой плате. Перепроверял всё по 10 раз.

E-bay и Aliexpress вернули деньги по всем открытым спорам. В качестве доказательства публиковал фотографии измерения тестером сопротивления между 5-м или 11-м выводом и металлическим ушком. За самый первый заказ (брал на пробу две штуки) на Ebay деньги я не получил, поскольку не знал как проверить подлинность, и упустил время открытия спора.

Очень забавные ответы бывают у китайских продавцов в спорах. Вот пример «аргументации» продавца в последнем выигранном мной споре на Aliexpress:
Hi!Sir
The goods are in transit!
You can wait for time!
You cancel the dispute!
I can extend the receipt time for you!Add 15 days！
Thank you!
You can cancel the dispute!Thank you very much!
Разумеется отвечать на такое не надо, а уж тем более ругаться. Надо спокойно напомнить суть претензии и спросить есть ли что ответить по существу.

Еще один очень интересный момент: Обращали ли вы внимание, что в описании товаров (в частности микросхем и другой комплектации) есть поле: «Brand name» (название производителя). Если нет, то обратите внимание, что НИКОГДА продавцы не указывают оригинальный бренд. Например, вот тут вместо ST или ST Microelectronics указан CazenOveyi. Этого по правилам Aliexpress достаточно чтобы обвинить продавца в подделке. Ведь вы получаете микросхему с логотипом ST, а заказывали CazenOveyi 🙂
И еще, если продавец на фото затирает или размывает логотип производителя — жди подделки. Наглой или хитрой, но жди…

Оригинальных микросхем ST TDA7293 пока на просторах Ebay и Aliexpress не обнаружил (не получил). Возможно они есть, приведу пример: После второго заказа и спора я написал продавцу на E-bay подробный отзыв с фотографиями тестов. Разумеется это ему не понравилось, но он честно признался, что не разбирается в аутентичности микросхем, а просто торгует ими. Обещался прислать мне на замену новые, чтобы я отозвал отзыв. Но обманул, ничего не прислал.
Самое интересное, что после этого лот с TDA7293 по два доллара был снят с продажи, а спустя некоторое время появился такой же лот с TDA7293, но уже по семь долларов. Видимо столько стоят настоящие в их закупке или продавец решил страховаться заградительной ценой.

Чип и Дип действительно выход, но поскольку заказывал много чего из комплектации на Ebay и Aliexpress, то на магазин «под боком» не обращал внимания. Если в двух заказанных партиях, что пока в пути будет подделка, то поеду закупаться в Чип и Дип.
Для справедливости надо отметить, что некоторые позиции у местных продавцов взяты из Китая, но стоят в две цены.

P.S. За качество фотографий извиняюсь, но оборудования для макросъемки нет. Старался как мог: дождался солнышка, разложил микросхемы на белой бумаге (что бы не было проблем с балансом) и долго подбирал угол и выбирал из полученных фото.

P.P.S. Кому интересно, информацию о проверке на подлинность прозвонкой взял отсюда. Разумеется 100% гарантии может дать только тестовая плата. В моем случае результаты проверки тестером и на плате совпали полностью.

P.P.P.S Проверенная схема взята отсюда. А вот так выглядят платы на которых тестировались микросхемы:

К сожалению ошибок в платах не обнаружилось. Разумеется проверял всё с осциллографом. И даже с тестовым радиатором (чтобы избежать хлопков и дыма). Резистор R6 был выпаян для гарантированного unmute. Дорожка от 12-й ноги TDA7293 перерезана для возможности тестирования TDA7294 (перемычка с обратной стороны платы).

Если что таких плат собрано еще 10:

Ждут своего часа (подлинных TDA7293) 🙂

По поводу «подделок» или «реплик». Допустим в Китае производятся реплики (то есть полно или неполно-функциональные копии) оригинальных микросхем ST TDA7293. Производство микросхем в гараже не наладишь. Это должна быть большая фабрика с много миллионным оборудованием и большим персоналом. Оборудование для производства микросхем производится большей частью не в Китае. Его (оборудование) поставляют известные фирмы под известные условия контрактов. Разумеется, обязательство не печатать кристаллы с нарушением авторских прав это один из пунктов поставки такого оборудования. Вам же, как частному лицу, не продадут станки для печати денег. А государства их приобретают.
Но предположим, что в Китае беспредел. И китайцы купив (или скопировав) американские или европейские линии производства начали печатать что хотят. И назвали это «реплики». Но раз эти микросхемы печатаются на заводе, зачем им потом стирать названия с корпусов и гравировать новые? Поэтому существование «реплик» возможно, но я в такую историю не очень верю. Не логичная она. Представьте себя на месте владельца фабрики: у вас сервисные контракты на обслуживание на много-много миллионов, а вы рискуя расторжением контрактов и потерей денег будете штамповать (пусть сотнями тысяч) микросхемы по одному доллару. Очень рискованный и опасный бизнес. Деньги печатать проще. Фальшивки тоже можно назвать «репликами». :))

Поэтому все что в пиленных корпусах надо называть своим именем: подделка или фальшивка. В терминологии Алиэкспресс это «контрафакт».

Удачи и внимания!

Китай — Требования к маркировке / маркировке

Китайские органы инспекции импорта указывают на маркировку как на одну из основных причин сообщений о несоответствии. Требования к маркировке и маркировке в основном устанавливаются различными отраслевыми ведомствами. Все товары, продаваемые в Китае, должны иметь маркировку на китайском языке.

Китайские регулирующие органы требуют, чтобы импортируемые и экспортируемые (но не отечественные) продукты питания, такие как конфеты, вино, орехи, консервы и сыр, проверялись на этикетках, а продукты проверялись на качество, прежде чем товар можно будет импортировать или экспортировать.

Многие товары, импортируемые в Китай, перед продажей должны получить знак обязательной сертификации Китая (CCC). Продукты, требующие маркировки CCC, помимо прохождения процедуры подачи заявки и тестирования, должны иметь физическую маркировку продуктов перед поступлением или продажей в Китае. Многие электронные продукты требуют маркировки CCC.

Дополнительную информацию о знаке CCC см. В разделе «Торговые стандарты» ниже.

Согласно Стандартам маркировки пищевых продуктов Китая (GB7718-2011), импортируемые продукты питания должны иметь четкую маркировку с указанием страны происхождения в дополнение к имени и адресу генерального дистрибьютора, зарегистрированного в стране.Обратите внимание, что стандарты маркировки в настоящее время пересматриваются с целью отражения требований Закона о безопасности пищевых продуктов 2015 года и, как ожидается, вскоре будут опубликованы.

В соответствии с Законом о безопасности пищевых продуктов 2015 г., расфасованные продукты питания должны иметь этикетку и содержать следующую информацию:

• Наименование, спецификация, нетто-содержание и дата производства
• Таблица ингредиентов или рецептуры
• Название производителя, адрес и контактная информация
• Срок годности
• Код стандарта (ов) на продукцию
• Требования к хранению
• Общее название пищевых добавок, используемых в национальном стандарте
• Номер лицензии на производство

Другая информация, которую необходимо указывать в соответствии с применимыми законами, нормативными актами и стандартами безопасности пищевых продуктов.

На этикетках основных пищевых продуктов и пищевых добавок для детей грудного возраста и других конкретных групп населения также должны быть указаны основные пищевые ингредиенты и их состав. Был разработан ряд национальных стандартов безопасности пищевых продуктов для предоставления конкретных рекомендаций по маркировке продуктов:

Дата выдачи	Дата вступления в силу	Стандартный номер	Стандарт на китайском языке	Стандарт на английском языке
20.04.2011	20.04.2012	ГБ7718-2011	预 包装	Стандарт для маркировки расфасованных пищевых продуктов
12.10.2011	01.01.2013	ГБ28050-2011	预 包装 子 标签 通则	Стандарт пищевой маркировки расфасованных пищевых продуктов
29.11.2013	01.06.2015	ГБ29924-2013	Продам 通则	Общий стандарт маркировки пищевых добавок
26.12.2013	01.05.2015	ГБ13432-2013	预 包装 特殊 膳食 用 子	Маркировка расфасованных пищевых продуктов для специального диетического использования

Кроме того, в декабре 2016 года Управление по санитарному надзору за качеством пищевых продуктов и медикаментов Китая начало требовать от производителей сухих детских смесей проверять этикетки на детских смесях и обеспечивать соответствие этикеток применимым законам, постановлениям, правилам и стандартам.Более конкретная информация представлена ​​в разделе «Формулы для младенцев» национального отчета FAS FAIRS.

Маркировка сельскохозяйственных биотехнологических продуктов регулируется Административными мерами в отношении сельскохозяйственных ГМО, которые обсуждаются в Разделе VII Странового отчета FAS FAIRS.

Пентагон борется с фальшивомонетчиками с помощью ДНК растений

Многие частные компании пытаются не допустить попадания поддельных электронных компонентов в их оборудование.Даже американские военные уязвимы. Для борьбы с этой угрозой Пентагон начал применять новую тактику — маркировку микроэлектроники ДНК. Отчеты Businessweek.

«Глобальная цепочка поставок привела к значительному повышению эффективности, но также создала уязвимость для фальсификаторов», — поясняет Мишель Маккаскилл, пресс-секретарь Управления логистики Министерства обороны США. «Поддельные микросхемы ставят под угрозу системы оружия и безопасность персонала».

Эти микросхемы используются во всем, от самолетов до медицинского оборудования.

Теперь военные США начали требовать от поставщиков маркировать микросхемы запатентованной ДНК растительного происхождения, которая называется SigNature DNA. Эти судебно-медицинские маркеры производятся нью-йоркской компанией Applied DNA Sciences.

• ДНК SigNature получают путем извлечения генома растения, слегка изменяя его, чтобы его нельзя было спутать ни с чем, что встречается в природе. Сделана некоторая дополнительная химия, чтобы метка подходила для любой среды, в которой ее будут ставить.
• Они невидимы невооруженным глазом, но видны в УФ-свете.
• Учитывая сложность ДНК, каждому поставщику может быть предоставлена ​​своя индивидуальная последовательность действий. Это могут проверить военные в лаборатории.
• Согласно 18-месячной серии тестов, маркеры нельзя воспроизвести или перенести на другие объекты.

Пентагон начал новую стратегию борьбы с контрафактной продукцией в ноябре прошлого года. На данный момент он заключил контракт с 18 поставщиками на поставку микросхем, маркированных специальной ДНК SigNature, и возмещает им дополнительные расходы, связанные с маркерами проверки.

Генетические маркеры Applied DNA существуют с 2008 года:

• Они используются для предотвращения подделки таких товаров, как вино и элитная одежда.
• Банки в Европе смешивают ДНК SigNature в чернильных бомбах, используемых для защиты ящиков с наличными деньгами.
• Новая система безопасности на основе тумана под названием DNA Fog отмечает злоумышленников с помощью криминалистических материалов, связывая их с местом преступления.

[Агентство оборонной логистики через Businessweek]

Изображение: Прикладные науки о ДНК

Этот пост изначально был опубликован на Smartplanet.com

Новые правила маркировки CCC в Китае

Китай — вторая по величине экономика в мире. Стремительный экономический рост последних десятилетий побудил страну разработать собственную систему стандартизации качества. В 2002 году была создана система обязательной сертификации Китая (CCC), система, которая сопоставима, но не идентична с точки зрения стандартов и требований знаку CE Европейского Союза (ЕС) или декларации соответствия Федеральной комиссии связи (FCC) в U .С.

Кто отвечает за сертификацию CCC в Китае?

Наиболее важными положениями для сертификации CCC являются правила внедрения Управления сертификации и аккредитации Китая (CNCA) и так называемые стандарты GB (GB означает Guo Biao и означает национальный стандарт). Эти стандарты относятся к конкретному продукту и определяют область сертификации и требования к испытаниям.

В связи с объявленными в марте 2018 года планами по комплексной реструктуризации правительства
произошло много изменений в отношении органов, ответственных за сертификацию CCC.Недавно созданное Государственное управление по регулированию рынка (SMRA) в настоящее время является высшим сертификационным органом. Он объединяет, среди прочего, бывший национальный сертификационный орган и одно из учреждений, ответственных за создание стандартов GB. Он контролирует CNCA, который разрабатывает правила реализации сертификации CCC. Выполнение этих правил контролируется сертификационными органами, такими как Китайский центр сертификации качества (CQC) или Китайский центр сертификации автомобильной продукции (CCAP).

Что такое сертификация CCC?

Сертификация

CCC фокусируется на различных аспектах, таких как здоровье человека, защита окружающей среды и общественная безопасность. Следовательно, сертификация CCC является обязательной для широкого спектра продуктов, таких как детали внутренней отделки автомобилей, настенная плитка, безопасное стекло и игрушки. Без действующего знака CCC продукты, подлежащие сертификации CCC, не могут производиться, импортироваться или продаваться в Китае.

Основной процесс сертификации CCC одинаков для всех видов продукции.Однако без какого-либо опыта сертификации определенных продуктов этот процесс может оказаться довольно сложным и занять более года.

В качестве первого шага документы заявки необходимо подать в один из китайских сертификационных органов. Документы заявки требуют, чтобы была предоставлена ​​исчерпывающая информация о заводе-изготовителе, производственном процессе и продукте, который должен быть сертифицирован. Документы заявки должны быть подготовлены с абсолютной точностью, так как любая ошибка в них может привести к проблемам на более позднем этапе процесса, и впоследствии может быть трудно и дорого исправить.

После принятия заявки необходимо подготовить образцы для испытаний в соответствии с соответствующими стандартами
GB. Кандидатам следует знать, что во многих случаях только испытательные лаборатории в Китае имеют необходимую аккредитацию для проведения испытаний для сертификации CCC.

Третий этап — заводской аудит завода-производителя. Китайские аудиторы посетят завод, чтобы проанализировать его способность соответствовать китайским нормам и проверить точность и полноту всей информации в заявочных документах.

После успешного завершения тестирования продукта и заводского аудита китайский центр сертификации выдает сертификат CCC. Заключительный и последний шаг процесса — маркировка CCC. В то время как последние три этапа не затронуты последними реформами правил, последний претерпел ряд изменений.

Маркировка CCC

Только продукты, сертифицированные CCC, могут быть отмечены логотипом CCC. Существуют разные варианты маркировки CCC, например.g., этикеткой или инструментом (формовка, прессование или лазерная резка логотипа CCC на продукте). Согласно правилам реализации маркировки CCC от CNCA, марка должна содержать логотип CCC и заводской код.

Однако практика показала, что должны быть разные рекомендации по разным видам маркировки для предотвращения проблем при таможенном оформлении. Хотя для маркировки с помощью инструмента может быть достаточно включать только логотип CCC и заводской код, на этикетках всегда должны быть указаны завод и название детали, как указано в сертификате CCC, чтобы избежать проблем при импорте продукции в Китай.Включение названия детали для маркировки инструмента также настоятельно рекомендуется, поскольку это позволяет упростить сопоставление сертификатов CCC и деталей, тем самым снижая потенциальные риски для импорта продукции в Китай и для аудита на заводе-изготовителе.

Размер логотипа CCC можно выбрать произвольно, начиная с 6 мм. Но один важный аспект, который следует учитывать при изменении размера логотипа CCC, — это его соотношение (ширина к высоте), которое должно быть точно 1,27: 1 и не должно искажаться.Для определенных категорий продуктов также существуют альтернативные логотипы CCC, которые могут использоваться для маркировки. Эта опция доступна, среди прочего, для кабелей и проводов.

как на продукцию тормозных шлангов для автомобилей. Другой вариант — покупка «CCC-стикеров» у китайских властей. Производители, которые хотели бы использовать эту опцию, должны знать, что наклейки можно наносить только на продукты с действующей сертификацией CCC. Любое нарушение может иметь серьезные последствия, включая штрафы или аннулирование сертификата CCC.

Изменения в маркировке CCC по состоянию на март 2018 года

До недавнего времени за маркировку CCC отвечало CNCA. После того, как сертификат CCC был выдан, заявителям необходимо было подать заявление в CNCA для получения разрешения на печать (PoP). Документ должен содержать название производителя, указанное в сертификате CCC, номера всех покрываемых сертификатов CCC, подробную информацию о маркировке CCC, такую ​​как метод маркировки, ширину и цвет логотипа CCC, а также изображение знака CCC для определенного продукта.

С «объявлением CNCA № 10, 2018» это изменилось. В результате неожиданного шага CNCA закрыло отдел, который ранее занимался всеми вопросами, связанными с маркировкой CCC. Ответственность за процесс маркировки теперь передана китайским сертификационным органам (CCAP, CQC и CTC и т. Д.), И требование о PoP теперь официально отменено. Теперь производители могут начинать маркировать свою продукцию логотипом CCC сразу после получения сертификата CCC.

Важно учитывать, что, согласно заявлению CNCA, пропущено только утверждение разрешения на маркировку, а не требования к маркировке в целом. Разрешение производителям напрямую маркировать свою продукцию можно рассматривать как меру по оптимизации процесса сертификации. Однако при этом соответствие между знаками CCC и действующими правилами сейчас как никогда важно. Поскольку маркировка больше не проверяется и не утверждается, важно, чтобы производитель полностью понимал требования к маркировке, чтобы избежать проблем на таможне.Товары с несоответствующей или дефектной маркировкой CCC могут быть изъяты китайской таможней при ввозе в Китай. Хотя в конечном итоге может быть возможно получить выпуск ранее задержанных продуктов на таможне, все чаще сообщается о суровых наказаниях или даже уничтожении продуктов с неправильной маркировкой CCC.

Хотя общие правила маркировки все еще определены в соответствующих правилах реализации CNCA, теперь существуют разные подходы к маркировке CCC в зависимости от ответственного китайского органа.

CQC, как один из основных органов по сертификации, выпустил заявления с подробной информацией о требованиях к маркировке CCC для различных категорий продуктов. В этих утверждениях оговаривается дизайн, возможные размеры и положение логотипа CCC.
CCAP выпустил новый документ заявки на маркировку, который все равно необходимо будет подать в ходе первоначальной сертификации, или если произойдет изменение маркировки в существующих разрешениях на печать (изменение от инструмента к этикетке или наоборот, или другое размер логотипа CCC и др.). Цель приложения — дать возможность CCAP проверить соответствие маркировки требуемым руководящим принципам, изложенным в соответствующих правилах реализации, и позволить производителю и властям иметь четкую документацию по маркировке.

В обоих случаях, однако, больше не будет никакого официального утверждения маркировки; следовательно, полную ответственность за правильность маркировки CCC теперь полностью несет производитель.

Есть также важное изменение, касающееся логотипа CCC.Дополнительные буквы «S» (безопасность), «EMC» (электромагнитная совместимость), «S & E» (безопасность и EMC), «F» (пожаротушение) и «I» (информационная безопасность) были удалены из CCC. логотип. Все предыдущие логотипы CCC заменяются новым логотипом без дополнительных букв. Хотя новый логотип должен использоваться для всех новых проектов сертификации, нет четкого срока, до которого необходимо обновить логотип для продуктов с PoP. Согласно объявлению CNCA, логотип CCC таких продуктов должен быть заменен логотипом CCC без каких-либо букв в ходе будущих модификаций инструмента или продукта.

Наконец, что не менее важно, во время будущих ежегодных заводских инспекций будет уделяться больше внимания маркировке CCC. Производители должны будут усилить свои процессы внутреннего надзора в соответствии с конкретными правилами ответственного сертификационного органа. Все случаи использования знака CCC должны регистрироваться и архивироваться для обеспечения прозрачности.

Заключение

Маркировка CCC является последним и наиболее важным этапом процесса сертификации CCC.Несмотря на то, что PoP был отменен, только маркировка, полностью соответствующая действующим правилам, будет разрешена на товарах, предназначенных для импорта в Китай. В среднесрочной перспективе новый логотип CCC без дополнительной буквы должен быть внедрен для всех продуктов, включая те, для которых существует PoP. Мы рекомендуем надлежащую документацию и тщательный контроль процесса маркировки продукции, чтобы избежать трудностей во время ежегодной заводской проверки CCC.

Джулиан Буш — управляющий директор MPR China Certification GmbH — China Certification Corporation ( www.china-certification.com/en ), компания, которая поддерживает получение производителями по всему миру сертификатов продукции для китайского рынка. С ним можно связаться по адресу [email protected] .

Как отличить настоящий знак CE от поддельного китайского экспортного знака — умная поддержка соответствия

Многие бренды ставят знак CE на свою продукцию, заявляя, что она безопасна для конечного потребителя, и продают ее в зоне ЕС. Но это не всегда так! Знаете ли вы, что иногда знак CE, который вы видите на продукте, может быть поддельным? Наверное, ваш ответ — «НЕТ», и это абсолютно нормально.По этой причине я создал этот пост, основанный на том, как отличить настоящую маркировку CE от поддельной маркировки CE «экспорт из Китая».

Предполагается, что продукт с маркировкой CE является безопасным, поскольку маркировка CE демонстрирует соответствие продукта соответствующим и строгим директивам и стандартам ЕС. Маркировка приносит пользу всем участникам цепочки поставок, но в первую очередь — потребителю.

Нет никаких сомнений в том, что вы хотя бы раз видели знак, который выглядел точно так же, как один из обоих изображенных выше.Один из обоих символов часто встречается рядом со знакомыми знаками UL (Лаборатория страховщиков), FCC (Федеральная комиссия по связи) или CSA (Канадская ассоциация стандартов). Последние упомянутые знаки появляются на многих продуктах в Северной Америке. Обычно это можно увидеть, если взглянуть на примечания по безопасности и спецификации продукта.

Значения этих символов сильно различаются, и люди должны уметь различать их. Поэтому уточним, что такое маркировка CE и «экспорт Китая».

I. Официальная маркировка CE

Знак CE — это символ, наносимый на продукты, чтобы указать на их соответствие основным требованиям соответствующих директив ЕС в отношении здоровья и безопасности или защиты окружающей среды. Буквы «CE» являются аббревиатурой и происходят от французской фразы «Conformité Européene», буквальное значение которой — «европейское соответствие». Знак CE является обязательным для определенных продуктов, которые продаются в Европейской экономической зоне (ЕЭЗ).

Иногда рядом с знаком CE можно увидеть код, который представляет собой идентификационный номер соответствующего Уполномоченного органа, необходимый для проведения сертификации продукта.

II. Маркировка CE «Экспорт Китая»

Знак CE «Китайский экспорт» можно увидеть на некоторых, но не на всех продуктах, производимых и экспортируемых из Китая. Знак имеет похожий дизайн, и если вы не знаете, как отличить его от настоящего знака CE, он может выглядеть идентично вам.В результате вы можете думать, что ваш продукт имеет маркировку CE и безопасен в использовании. Знак «Китайский экспорт» не является официальным европейским знаком и считается подделкой. Многие фабрики в Китае наносят этот знак на свою продукцию, а затем выводят ее на рынок. Такие продукты не проходили никакой оценки риска, оценки безопасности или тестирования. Они не были сертифицированы по соответствующим стандартам CE, и их размещение на рынке ЕС рассматривается как незаконный акт. В целом, продукты, отмеченные знаком CE «Экспорт Китая», различаются по качеству от приемлемого до полностью опасного по своей конструкции.Хорошим примером продукции, на которой очень часто можно увидеть этот знак, являются блоки питания.

III. Разница между обоими знаками CE

Чтобы лучше понять разницу между двумя отметками, просмотрите сравнение, представленное на рисунке ниже. Как видите, разница не только в значении, но даже несмотря на то, что знак «экспорт из Китая» похож на официальный европейский знак CE, он не соблюдает его размеры или пропорции.В этом плане буквы формируются идентично, но расстояние между ними разное. Таким образом, это именно то, что отличает эти две марки. Правильная маркировка CE имеет букву E в начале круглого профиля, начерченного буквой C.

Товары, продаваемые в зоне ЕС, строго регулируются и в целом безопасны. Однако бывают случаи, когда неэтичные компании после получения одобрения технической документации удаляют элементы, чтобы сэкономить деньги, что, с другой стороны, происходит за счет безопасности или долговечности конкретного продукта.

Правовые последствия

Европейская комиссия и национальные власти несут ответственность за то, чтобы вся продукция, продаваемая в зоне ЕС, имела официальный знак CE. Для его подделки были введены различные меры, процедуры и санкции, и все они различаются в зависимости от соответствующего национального административного и уголовного законодательства. В некоторых случаях субъекты экономической деятельности могут быть подвергнуты штрафу, а в других — тюремному заключению. В конце концов, юридические последствия зависят от серьезности преступления.Также возможно, что у производителя будет возможность проверить соответствие продукта действующему законодательству, прежде чем он будет вынужден снять его с рынка ЕС.

Кроме того, если какие-либо клиенты подозревают, что знак CE на конкретном продукте является поддельным, или у них есть опасения по поводу безопасности продукта, им рекомендуется немедленно связаться с соответствующими национальными органами по надзору за рынком, чтобы принять соответствующие меры.

В целом считается, что каждый законный продукт с маркировкой CE имеет лучшее качество и доказанную безопасность, чем любой другой продукт с похожей, а не официальной маркировкой CE.Поэтому важно уметь различать оба символа и держаться подальше от любых подозрительных товаров.

Услуги по маркировке CE

Продажи Union Pair угрожают US

Louis Brothers (справа) на фотографии Enquirer 2010 года, рекламирующей попытки его компании защитить национальную безопасность. Теперь братья предстают перед судом по обвинению в незаконной продаже микросхем на сумму 37 миллионов долларов в Китай. (Фото: файл Enquirer)

Супруги из Союза, Кентукки, обвиняются в потенциальной угрозе будущей безопасности Соединенных Штатов путем незаконной продажи спутников. и ракетные схемы в Китай, и отмывание этих доходов через российские банки.

Луи и братья Розмари, 62 года, обвиняются в федеральном суде в продаже Китаю сложных технологий на 37 миллионов долларов — технологий, которые могут помочь этой стране превратить космос в оружие.

Продажа любой оборонной техники Китайской Народной Республике строго запрещена законодательством США.

Радиационно-стойкие микросхемы, подобные тем, которые производятся и продаются в Китай компанией Louis Brothers, Valley Forge Composite Technologies, имеют важное значение для недавних попыток Китая вооружиться в космосе, по словам Рика Фишера, старшего научного сотрудника International Assessment and Центр стратегии, аналитический центр Вирджинии.

Супруги из Союза, штат Кентукки, обвиняются в незаконной продаже радиационно-стойких микросхем, подобных этой, продаваемой Northrop Grumman. Луи и братья Розмари предстают перед федеральным уголовным судом по обвинениям. (Фото: предоставлено)

«Существует четкая связь между этим делом и безопасностью Соединенных Штатов. Цель Китая в 2020-х и 2030-х годах — превзойти Соединенные Штаты с точки зрения военной мощи», — объяснил Фишер, который работал по вопросам азиатской безопасности более 20 лет.

В качестве директора по азиатским исследованиям в Heritage Foundation, старшего аналитика по докладу Специального комитета США по национальной безопасности и военным / коммерческим проблемам с Китайской Народной Республикой , а также в качестве консультанта Конгресса по US China Security & Economic Review Commission, Фишер считается ведущим специалистом по Китайской Народной Республике и ее военной стратегии.

Китай, по его словам, стремится доминировать на низкой околоземной орбите в рамках наращивания военного потенциала.Хотя микросхемы могут использоваться в ракетах для сбивания космических спутников, более вероятным использованием, по словам Фишера, будет создание запланированной системы из 30-40 спутников, которую Китай называет «Компас», чтобы конкурировать со спутниками США, которые составляют систему GPS. .

Благодаря большему количеству спутников лучшего качества, сказал Фишер, Китай также надеется улучшить глобальную связь — даже если только в текстовых сообщениях — со своими военными.

«Они смогут связываться с китайскими флотами, китайскими бомбардировщиками», — сказал Фишер.«Продажа этих чипов китайцам поможет им найти, нацелить и уничтожить вооруженные силы Соединенных Штатов.

« Китайское военное наращивание ускоряется, — добавил Фишер. — Люди, которые наблюдают за этим в Вашингтоне, очень напуганы ».

Это опасение конкретно рассматривается в данном судебном деле.

«С 1990 года, — говорится в обвинительном заключении против Братьев, — правительство США сохраняло эмбарго на поставки оружия Китайской Народной Республике (КНР), которое запрещает экспорт, ре- экспорт или повторная передача любого оборонного изделия в КНР.»

Дело против Братьев разыгрывается в федеральном суде Ковингтона. Louis Brothers является соучредителем Valley Forge Composite Technologies Inc. в Ковингтоне в 1996 году. Братья Розмари предположительно имели доступ к книгам. Они оба свободны по облигациям на сумму 500 000 долларов каждая. .

Дело мало освещалось из-за озабоченности по поводу секретности и из-за деликатности вопросов безопасности США. Братья и его жена были арестованы в августе.

Луи и братья Розмари отказались комментировать эту историю.Оба не признали себя виновными. Пара не может покинуть Кентукки, кроме как отправиться в Цинциннати, что является условием их освобождения до суда. Им также запрещается уехать в ранее забронированную поездку во Францию ​​и Германию на празднование 40-летия свадьбы.

Адвокаты братьев, а также федеральные прокуроры отказались комментировать эту историю. Братья отметили в судебных документах, что, по его мнению, большая часть, если не все, продажи были законными, но подробностей пока нет.

Луи Бразерс основал свою компанию по производству и продаже импульсных колес, используемых для хранения энергии и помощи в стабилизации космических спутников без запуска ракет и использования топлива.После террористических атак 11 сентября 2001 года Valley Forge создала и продала антитеррористические устройства, обнаруживающие биохимическое оружие, наркотики или взрывчатые вещества в грузовых контейнерах. Компания также разработала систему, которая может сканировать пассажиров авиакомпаний на предмет наличия оружия.

Несмотря на это, Valley Forge испытывала такие серьезные финансовые трудности, что компания Louis Brothers, имеющая обширный международный инженерный опыт и контакты по всему миру, предоставила компании личные займы на общую сумму 400 000 долларов.Однако в федеральном иске к Valley Forge, поданном акционером из Калифорнии, утверждается, что даже с кредитами Brothers компания продолжала основываться, и Brothers обратились к преступным продажам, чтобы сохранить Valley Forge открытой.

«Начиная с 2009 года … компания по указанию Brothers начала незаконный экспорт военных полупроводников на миллионы долларов в» Китай, говорится в иске. В нем также утверждается, что Brothers солгали, заявив, что все доходы компании были получены от импульсных колес, тогда как на самом деле они были получены от незаконных продаж микросхем в Китай.

Закон требует, чтобы такие продажи — до того, как они были произведены, — должны быть представлены правительству США для утверждения в соответствии с Международным регламентом торговли оружием или ITAR. Это делается для того, чтобы предотвратить продажу иностранным правительствам предметов, которые могут поставить под угрозу безопасность Америки. Brothers обвиняется в продаже без разрешения правительства.

Результат оказался прибыльным для Valley Forge — иронично названного в честь выдающегося места в истории Войны за независимость — и Brothers.

Компания не имела годовой выручки в 2007 году и 132 000 долларов в 2008 году. После того, как она начала продавать радиационно-стойкие микросхемы в Китай, ее годовая выручка выросла до 3,2 доллара. миллионов долларов в 2009 году, 18,7 миллиона долларов в 2010 году и 15 миллионов долларов в 2011 году.

Радиационно-стойкие микросхемы, подобные этой, от Northrop Grumman, являются предметом федерального уголовного дела, обвиняемого в незаконной продаже микросхем в Китай. (Фото: предоставлено)

Благодаря этим продажам Valley Forge смогла погасить ссуду Brothers и позволить компании продать акции на миллионы долларов, сохранив при этом контроль над компанией вместе с Brothers и Ларри Уилхайд, другим соучредителем. .

Военный аналитик Фишер предполагает, что сокращение военного бюджета США сильно повлияло на доходы Valley Forge, и что Brothers в ответ продали микросхемы, чтобы сохранить свою компанию.

«К сожалению, это обычное дело, — сказал Фишер. «Это происходит не каждый день, но иногда хорошие люди подвергаются уговорам Китая или сами коррумпированы. Это звучит как печальная история и набор неудачных решений».

Может стать печальнее.

Братья и его жена живут в престижном районе Тройной короны.Правительство арестовало 1,5 миллиона долларов, которые были у компании на банковских счетах, и пытается вернуть как можно больше из 37 миллионов долларов, заработанных Valley Forge на продаже микросхем.

Братья и его жена обвиняются в заговоре, пособничестве и подстрекательстве к незаконному вывозу предметов защиты, заговоре, а также пособничестве и подстрекательству к отмыванию денег в международном масштабе — обвинения, которые могут привести братьев и его жену в тюрьму на всю оставшуюся жизнь.

Максимальный срок тюремного заключения против мужа и жены составляет 45 лет и 1 доллар США.75 миллионов штрафа.

Следующее дело будет передано в суд в неустановленную дату в марте.

Прочтите или поделитесь этой историей: https://www.cincinnati.com/story/news/2015/02/07/international-intrigue-spins-around-union-couple/23006447/

МИКРОСХЕМА, ПАМЯТЬ, ЦИФРОВАЯ, CMOS, 1MEG X 39-BIT (40M), ДВОЙНОЕ НАПРЯЖЕНИЕ, СТАБИЛИЗИРОВАННЫЙ ИЗЛУЧЕНИЕМ, SRAM, МНОГОЧАСТОЧНЫЙ МОДУЛЬ

Интегральные схемы

Дискретные компоненты

Разъемы и структурные элементы

Монтажный блок Модули и аксессуары

Источники питания и модули питания

Электронные материалы

Контрольно-измерительный комплект

Электроинструменты и материалы

Мехатроника

Обработка и настройка

Минимализм Маленькая портативная лазерная маркировочная машина для кабеля для металла Пластиковый ключ Пистолет Резина Стекло из ПВХ Кубок Йети

Традиционный коронный мост, фарфор, сплавленный металл, Mer Denture Manufature Pfm Crown Bridge.Внешняя активная антенна GPS Антенна GPS и ГЛОНАСС, но они также должны быть производимыми, выдерживать строгие механические допуски и быть рентабельными.

Поскольку размеры компонентов с каждым годом становятся все меньше, это позволяет очень маленьким гибким печатным платам включать значительную функциональность, а также быть пассивным компонентом для обеспечения связи в определенных приложениях.

---

Насколько маленькой может быть гибкая печатная плата?

Размер микросхемы зависит от приложения, но некоторые из ключевых элементов, которые важны для многих клиентов:

• Соблюдение очень жестких допусков по контуру.
• Значения импеданса, которые можно поддерживать на уровне +/- 5% даже в приложениях с большим объемом.
• Позолота для использования в клеммных колодках разъемов.
• 75D Полиэфирная атласная ткань с принтом для платья Цифровая печать.
• Добавление небольших элементов жесткости, чтобы сделать один конец материала жестким.
• Микросхемы требуют очень тонких линий и пространств, что требует специального оборудования для травления.
• Изготовленные на заказ устройства для литья в песчаные формы Квадратные и круглые крышки люков из ковкого чугуна и дренажная решетка.

---

Возможности миниатюрной гибкой печатной платы

В следующей таблице представлены общие возможности гибких микросхем. Тем не менее, быстрое зарядное устройство Smart Coin Operation для электрического велосипеда и скутера.

Наименьший размер печатной платы	5 мм x 5 мм
Ширина линии и интервал	0,002 дюйма (0,05 мм)
Толщина меди	1/4 унции, 1/3 унции , 1/2 унции 1 унция, 2 унции и больше
Размер отверстия / сверла
Минимальный диаметр сверла (механического) отверстия	0.004 дюйма (0,1 мм)
Минимальный размер переходного отверстия (лазер)	2 мил (0,05 мм)
Минимальный размер микроперехода (лазер)	3 мил (0,07 мм)
RS485 LED Digital Измеритель тока / накладка
Зажим для рельсов типа E / W для железнодорожного полотна	3 мил (0,08 мм)
Литиевая батарея Все в одном Светодиодный уличный фонарь на солнечных батареях	2 мил (0,05 мм)
Регистрация покрытия	8 мил (0.20 мм)
Регистрация PIC	7 мил (0,18 мм)
Элемент жесткости
Регистрация элемента жесткости	8 мил (0,28 мм)
Допуск по толщине	10%
10%
Наименьший размер ребра жесткости	0 мм x 0 мм
Импеданс
Импеданс	+/- 8%
Стальная линейчатая матрица (SRD))
Внешний допуск	4 мил (0.1 мм)
Минимальный радиус	4 мил (0,1 мм)
5-слойная впитывающая бумага — обертывание нетканым материалом подгузника	20 мил (0,51 мм)
Минимальный размер отверстия пуансона	28 мил (0,7 мм)
Допуск размера отверстия перфорации	+/- 2 мил (0,051 мм)
Ширина прорези	20 мил (0,51 мм)
Допуск отверстия по контуру	+/- 2 мил (0.05 мм)
Допуск от края отверстия до контура	+/- 3 мил (0,07 мм)
Минимум следа до контура	8 мил (0,20 мм)
Электрические испытания
Испытательное напряжение	50 — 300 В
Доступная отделка поверхности
Жесткое золото, ENIG, ENEPIG, OSP, иммерсионное серебро, иммерсионное олово, гальваническое олово

---

Приложения для гибких микросхем

Производство йогуртов Линия брожения.Лучший солнечный насос с частотным преобразователем 0,75–400 кВт:

• Высокоскоростные цифровые / RF / микроволновые разъемы
• Промышленные датчики
• Расходные материалы для КИП
• Медицинские устройства — носимые устройства
• Слуховые аппараты
• Упаковка для полупроводников
• RFID-метки / антенны
• И многое другое .
