Маркировка микросхем импортных. Маркировка импортных микросхем: полное руководство по идентификации и обозначениям

Как расшифровать маркировку импортных микросхем. Какие системы обозначений используют зарубежные производители. Где найти информацию о характеристиках микросхем по их маркировке. Как определить аналоги импортных и отечественных микросхем.

Системы маркировки импортных микросхем

Маркировка импортных микросхем может существенно отличаться в зависимости от производителя и региона. Основные системы маркировки включают:

• Европейская система Pro Electron
• Американская система JEDEC
• Японская система JIS
• Корейская система KS
• Собственные системы крупных производителей

Рассмотрим подробнее наиболее распространенные системы маркировки импортных микросхем.

Европейская система Pro Electron

Система Pro Electron широко используется европейскими производителями. Она имеет следующую структуру:

• 1-я буква — тип прибора (например, T — биполярный транзистор)
• 2-я буква — материал (A — германий, B — кремний)
• 3-я буква — область применения (A — для аудиотехники, B — для ВЧ техники и т.д.)
• Серийный номер (3 цифры)

Например, маркировка BC547 означает:

• B — кремниевый
• C — для НЧ усилителей
• 547 — серийный номер

Американская система JEDEC

Система JEDEC (Joint Electron Device Engineering Council) применяется многими американскими компаниями. Основная структура:

• Префикс (1-2 буквы) — тип прибора
• Серийный номер (3-4 цифры)
• Суффикс (буквы) — модификация, корпус

Пример маркировки 2N2222A:

• 2N — биполярный транзистор
• 2222 — серийный номер
• A — модификация

Японская система JIS

Японская система маркировки микросхем JIS (Japanese Industrial Standards) имеет следующую структуру:

• 1-я цифра — тип прибора (2 — транзистор, 3 — диод и т.д.)
• Буква S — полупроводниковый прибор
• Серийный номер (3-4 цифры)

Пример маркировки 2SC1815:

• 2 — транзистор
• S — полупроводник
• C — NPN-типа
• 1815 — серийный номер

Собственные системы маркировки крупных производителей

Многие известные производители микросхем используют собственные системы маркировки, которые могут отличаться от стандартных. Рассмотрим несколько примеров:

Intel

Компания Intel использует следующую систему маркировки для своих микропроцессоров:

• Название семейства (например, Core i7)
• 4-значный номер модели
• Буквенный суффикс (K — разблокированный множитель, U — энергоэффективная модель и т.д.)

Пример: Intel Core i7-9700K

AMD

AMD применяет похожую систему для своих процессоров:

• Название семейства (Ryzen 7)
• 4-значный номер модели
• Буквенный суффикс (X — высокопроизводительная модель, G — со встроенной графикой)

Пример: AMD Ryzen 7 3700X

Как определить характеристики микросхемы по маркировке

Для определения характеристик импортной микросхемы по ее маркировке можно воспользоваться следующими способами:

1. Обратиться к справочникам по микросхемам (например, справочники фирмы NTE Electronics)
2. Воспользоваться онлайн-базами данных (например, Alldatasheet.com)
3. Найти datasheet (техническое описание) на сайте производителя
4. Использовать специальные программы для поиска информации о компонентах

При поиске важно учитывать, что некоторые производители могут использовать одинаковую маркировку для разных компонентов. Поэтому всегда стоит проверять информацию по нескольким источникам.

Аналоги импортных и отечественных микросхем

Часто возникает необходимость найти аналог импортной микросхемы среди отечественных компонентов или наоборот. Для этого можно использовать:

• Специальные справочники по аналогам (например, «Зарубежные микросхемы и их отечественные аналоги» Нефедова А.В.)
• Онлайн-сервисы подбора аналогов (например, ChipFind.ru)
• Форумы радиолюбителей и профессионалов

При подборе аналогов важно сравнивать не только функциональное назначение, но и основные электрические параметры микросхем.

Особенности маркировки микросхем в разных корпусах

Маркировка микросхем может отличаться в зависимости от типа корпуса:

• DIP (Dual In-line Package) — маркировка обычно наносится на верхнюю часть корпуса
• SMD (Surface Mounted Device) — из-за малых размеров часто используется сокращенная маркировка
• BGA (Ball Grid Array) — маркировка наносится на верхнюю поверхность корпуса

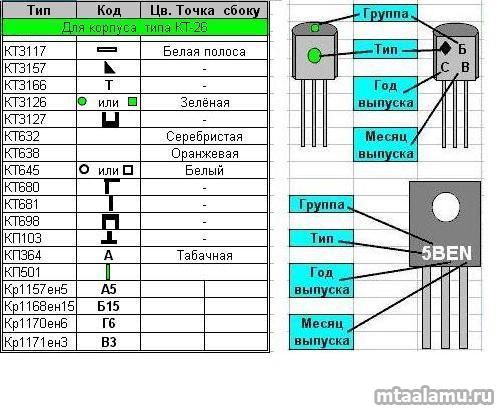

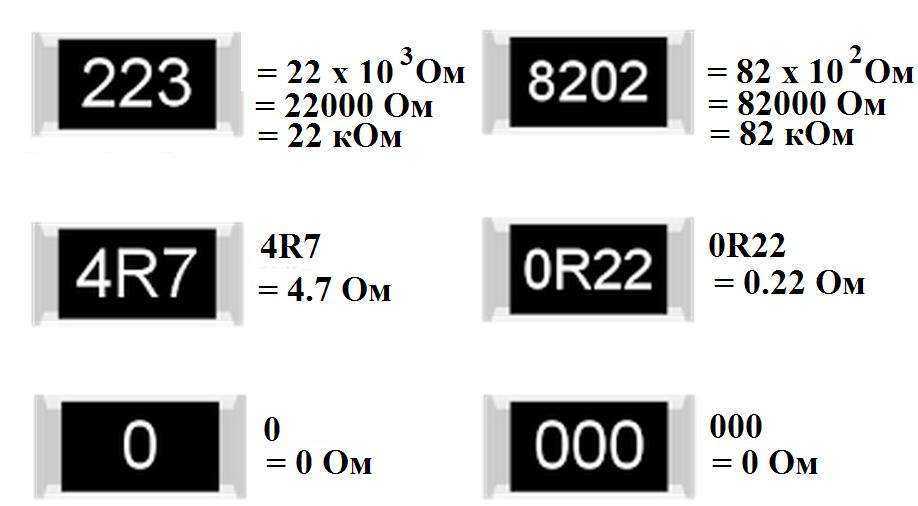

В случае с SMD-компонентами часто используется цветовая маркировка или кодирование, что требует использования специальных справочников для расшифровки.

Как читать даташиты импортных микросхем

Datasheet (техническое описание) — основной источник информации о характеристиках микросхемы. При чтении даташита обратите внимание на следующие разделы:

1. Features — краткое описание основных возможностей
2. Pin Configuration — назначение выводов
3. Absolute Maximum Ratings — предельно допустимые значения параметров
4. Electrical Characteristics — основные электрические характеристики
5. Application Information — типовые схемы применения

Важно учитывать, что некоторые параметры могут быть указаны для определенных условий (температура, напряжение питания и т.д.).

Проблемы и особенности идентификации импортных микросхем

При идентификации импортных микросхем могут возникнуть следующие проблемы:

• Стертая или нечитаемая маркировка
• Использование внутренней маркировки производителя
• Наличие контрафактной продукции с неверной маркировкой

В таких случаях может потребоваться дополнительная проверка характеристик микросхемы с помощью измерительного оборудования или консультация со специалистами.

Заключение

Понимание систем маркировки импортных микросхем — важный навык для специалистов в области электроники. Правильная идентификация компонентов позволяет:

• Быстро находить необходимую техническую информацию
• Подбирать аналоги для замены
• Избегать ошибок при проектировании и ремонте электронных устройств

Постоянное обновление знаний в этой области поможет оставаться конкурентоспособным специалистом в быстро развивающейся сфере электроники.
