mcp73831 зарядка li ion аккумулятора схема

Подробное описание микросборки от фирмы изготовителя — Справочник. Микросхема расположена в удобном корпусе SOT-23-5. Из справочных данных, ток заряда задан — 250ма

Типовая схема включения в роли зарядного устройства, рекомендуемая МикроЧип:

Плюсом такой схемы является отсутствие низкоомных мощных резисторов, ограничивающих зарядный ток. В этом случае он задается резистором, подключенным к пятому пину микросхемы. Его сопротивление лежать в интервале от 2 до 10 кОм.

Зарядка в сборе на рисунке ниже, как видите очень миниатюрная и компактная:

Микросхема в процессе работы сильно нагревается, но как показали проведенные испытания. Свою главную функцию выполняет на отлично.

Наверное, это одна из самых простых схем зарядных устройств для литий-ионных аккумуляторов, которую можно собрать своими руками. Подходит, в том числе и для li-pol батарей.

Печатные платы 2 варианта под схему выше, можно скачать здесь:

Во время теста готовой сборки: начал зарядку двух литиевых батарей типа 18650 общей емкостью 4,4 а/ч. разрядил их до 3,2 вольт и подключил зарядку, подождал минут 10 и замерил температуру микросборки термопарой — 67 градусов. Если верить справочнику то максимальная нормальная рабочая температура для данной микросхемы 85 градусов, так что считаю что такой нагрев вполне нормальным, тем более что в процессе зарядки температура будет снижаться так как аккумулятор будет заряжаться меньшим током, но больше 500мА я бы не рискнул тянуть с нее без радиатора.

Зарядный ток литиевого аккумулятора может настраиваться в широком диапазоне с помощью внешних сопротивлений. Светодиодный индикатор показывает состояние, когда li-ion батарея полностью заряжена. Максимальное зарядное напряжение устанавливается в пределах с 4,1 до 4,5 вольт, обычно выбирают 4,2 В — это стандарт для большинства существующих литиевых аккумуляторов. Для различных микросборок серии оно составляет: MCP73831-2 4,2 В, MCP73831-3 4.3 В, MCP73831-4 4.4В, MCP73831-5 — 4,5 вольт. Всего два сопротивления, парочка конденсаторов, индикаторный светодиод — и вот зарядное устройство полностью готово.

Зарядный ток изменяется от 15mA

500mA по определенной логике. Зеленый светодиод светится когда подано напряжение на схему. Подключите аккумулятор и сразу кратковременно загорится красный светодиод, а постоянно он будет гореть когда батарея будет полностью заряжена.

Подробное описание микросборки от фирмы изготовителя — Справочник. Микросхема расположена в удобном корпусе SOT-23-5. Из справочных данных, ток заряда задан — 250ма

Типовая схема включения в роли зарядного устройства, рекомендуемая МикроЧип:

Плюсом такой схемы является отсутствие низкоомных мощных резисторов, ограничивающих зарядный ток. В этом случае он задается резистором, подключенным к пятому пину микросхемы. Его сопротивление лежать в интервале от 2 до 10 кОм.

Зарядка в сборе на рисунке ниже, как видите очень миниатюрная и компактная:

Микросхема в процессе работы сильно нагревается, но как показали проведенные испытания. Свою главную функцию выполняет на отлично.

Наверное, это одна из самых простых схем зарядных устройств для литий-ионных аккумуляторов, которую можно собрать своими руками. Подходит, в том числе и для li-pol батарей.

Печатные платы 2 варианта под схему выше, можно скачать здесь:

Во время теста готовой сборки: начал зарядку двух литиевых батарей типа 18650 общей емкостью 4,4 а/ч. разрядил их до 3,2 вольт и подключил зарядку, подождал минут 10 и замерил температуру микросборки термопарой — 67 градусов. Если верить справочнику то максимальная нормальная рабочая температура для данной микросхемы 85 градусов, так что считаю что такой нагрев вполне нормальным, тем более что в процессе зарядки температура будет снижаться так как аккумулятор будет заряжаться меньшим током, но больше 500мА я бы не рискнул тянуть с нее без радиатора.

Зарядный ток литиевого аккумулятора может настраиваться в широком диапазоне с помощью внешних сопротивлений. Светодиодный индикатор показывает состояние, когда li-ion батарея полностью заряжена. Максимальное зарядное напряжение устанавливается в пределах с 4,1 до 4,5 вольт, обычно выбирают 4,2 В — это стандарт для большинства существующих литиевых аккумуляторов. Для различных микросборок серии оно составляет: MCP73831-2 4,2 В, MCP73831-3 4.3 В, MCP73831-4 4.4В, MCP73831-5 — 4,5 вольт. Всего два сопротивления, парочка конденсаторов, индикаторный светодиод — и вот зарядное устройство полностью готово.

Зарядный ток изменяется от 15mA

500mA по определенной логике. Зеленый светодиод светится когда подано напряжение на схему. Подключите аккумулятор и сразу кратковременно загорится красный светодиод, а постоянно он будет гореть когда батарея будет полностью заряжена.

На микросхеме MAX1555

Литий-полимерные аккумуляторы (LiPo) — требуют постоянного контроля. Для этого используется микросхема MAX1555 (см. даташит) и др. подобные. Я разработал зарядное устройство в Eagle, но не сделал его (студент — нет денег). Все компоненты использованы в корпусах для поверхностного монтажа, но припаять их довольно легко даже простым паяльником.
Вот схема зарядного устройства и простая модель готового устройства.

На микросхеме MCP73831

Мне не нравится цена и доступность микросхемы MAX1555 от фирмы Maxim. В поисках чего-то лучшего, я наткнулся на MCP73831 (см. даташит) от Microchip. Эта микросхема подешевле, чем MAX1555.

Я сделал несколько изменений в предыдущей печатной плате.

Я решил использовать только элементы для поверхностного монтажа, поэтому была использована микросхема в корпусе SOT-23. Такие элементы не очень сложно паять, даже очень мелкие резисторы 0805. Плата была разработана в Eagle и сделана на заводе. Я получил три платы, но сделал только два зарядных устройства, потому что у меня было только две микросхемы.

Плата специально сделана небольшой и имеет светодиодный индикатор. Это простое небольшое устройство прекрасно справляется со своими обязанностями.

We use cookies on our website to give you the most relevant experience by remembering your preferences and repeat visits. By clicking “Accept”, you consent to the use of ALL the cookies.

Manage consent

Аналог mcp73831

В зависимости от того, из какого материала изготовлен положительный электрод литиевого аккумулятора, существует их несколько разновидностей:. У всех этих аккумуляторов имеются свои особенности, но так как для широкого потребителя эти нюансы не имеют принципиального значения, в этой статье они рассматриваться не будут. Также все li-ion аккумуляторы производят в различных типоразмерах и форм-факторах. Они могут быть как в корпусном исполнении например, популярные сегодня так и в ламинированном или призматическом исполнении гель-полимерные аккумуляторы. Последние представляют собой герметично запаянные пакеты из особой пленки, в которых находятся электроды и электродная масса. Наиболее распространенные типоразмеры li-ion аккумуляторов приведены в таблице ниже все они имеют номинальное напряжение 3.


Поиск данных по Вашему запросу:

Аналог mcp73831

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам. ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Миниатюрный контроллер заряда Li — аккумуляторов на MCP73831 — Видеоинструкция по сборке.

Зарядное устройство для Li-ion на ТР4056


Регистрация Забыл пароль. При заказе, учитывайте, что интегральные микросхемы могут иметь различный тип корпуса исполнение , смотрите картинку и параметры. На нашем сайте опубликованы только основные назначение и параметры характеристики.

Дополнительные вопросы уточняйте через емайл. Полное описание и информация о том как проверить MCP, чем ее заменить, схема включения, отечественный аналог, Datasheet-ы и другие технические данные, могут быть найдены в PDF файлах нашего раздела DataSheet, в справочной литературе, или на сайтах поисковых систем Google, Яндекс. Пайку и подключение всех электронных компонентов, должны производить специалисты. Например, добавив метку «ремонт», этот товар будет отображаться в результатах поиска по этому слову.

В дальнейшем, достаточно будет нажать на ссылку для вывода списка товаров с этой меткой. Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.

Корзина Вход в аккаунт Пользовательское соглашение. Имя: Пароль: Регистрация Забыл пароль. На сумму: 0. FFC шлейфы и разъемы. Модули для мониторов. Различные платы. Лазерные головки. Уцененный товар. Частый покупатель: Что еще купить вместе с MCP? Сопутствующие товары Код Наименование Краткое описание Розн. Применяются в устройстве подсветки телевизионных ЖК панелей. Комментарии, отзывы Комментариев нет. Логин: Гость Email: Рейтинг: 1 2 3 4 5 Код проверки:.


Контроллер зарядки литий─ионного аккумулятора

Ваш город:. Вход Регистрация. О компании Доставка Оплата Контакты. Свяжитесь с нами. Моя корзина. Корпуса для индустриальной электроники X7 серия.

Плата модуля зарядки Li-ion основана на микросхеме ТР ее аналогами являются (TP, EC, CYT, MCP, LTC, TB

MCP73831-2ATI/MC

В нашей статье мы расскажем, какие зарядные устройства нужно использовать для зарядки мотоаккумуляторов, как правильно это делать, и какие факторы сократят или продлят жизнь вашей батарее. Ни для кого не секрет, что аккумуляторы для мотоциклов требуется регулярно подзаряжать. Более того, эту процедуру необходимо проводить время от времени даже тогда, когда батарея снята с байка и спокойно лежит дома. В среднем, это стоит делать один раз в месяц-полтора, в зависимости от уровня саморазряда аккумулятора. Главный вопрос, который задает практически каждый начинающий мотолюбитель, — можно ли заряжать аккумулятор автомобильным ЗУ? Ответ на этот вопрос достаточно неоднозначен. С одной стороны, автомобильные зарядные устройства с регулятором силы тока позволяют это делать. С другой — начинающему мотоциклисту за подобную подзарядку лучше не браться, поскольку процедура требует внимания и опыта. В конце концов, современный рынок предлагает широкое обилие самых разных в том числе и по стоимости зарядных устройств для двенадцативольтных батарей. Самые дорогие — автоматические.

Контроллер ЗУ для Li-ion — TC4054 (STC4054, LTC4054)

Оценка характеристик того или иного зарядного устройства затруднительна без понимания того, как собственно должен протекать образцовый заряд li-ion аккумулятора. Поэтому прежде чем перейти непосредственно к схемам, давайте немного вспомним теорию. В зависимости от того, из какого материала изготовлен положительный электрод литиевого аккумулятора, существует их несколько разновидностей:. У всех этих аккумуляторов имеются свои особенности, но так как для широкого потребителя эти нюансы не имеют принципиального значения, в этой статье они рассматриваться не будут. Также все li-ion аккумуляторы производят в различных типоразмерах и форм-факторах.

Человечество оказалось для Земли страшнее астероида, убившего динозавров. Микросхемы управления источниками питания позволяют снизить общую стоимость системы, потери на коммутацию, размеры устройства и помехи.

Микросхема для зарядного устройства Li-Ion аккумулятора.

Запросить склады. Перейти к новому. Зарядка от USB. Доброго дня. Хочу к своем девайсу прикрутить зарядку от USB порта. В большей степени LTC

Это интересно!

Но есть еще один вариант замены аккумулятора при ремонте фонаря — замена его литий-ионным аккумулятором от неисправных электронных устройств. Например, сотового телефона, фотоаппарата, ноутбука или шуруповерта. Подойдут также аккумуляторы, которые уже не обеспечивают необходимую продолжительность работы устройства, но еще работоспособны. Первый литий-ионный аккумулятор был выпущен в году японской корпорацией Sony. На текущий момент по техническим характеристикам являются самыми лучшими. Ранее мне пришлось ремонтировать и модернизировать LED фонарь , в котором перегорели все светодиоды. После ремонта через несколько лет работы он перестал светить по причине выхода из строя свинцового аккумулятора.

Макетные Платы и Оценочные Комплекты — Разное · Analog Development Kits; Управление Питанием Батарей. Категория Управление Питанием.

mcp73831 Рекламный

Аналог mcp73831

Чип от компании из Нанкина, провинция Цзянсу, Китай. Основана в году. Контроллер выполнен в корпусе SOP-8, имет на нижней поверхности металлический теплосьемник не соединенный с контактами, позволяет заряжать аккумулятор током до ма зависит от токозадающего резистора.

YB1880ST25P

Микросхема выпускается в небольшом, но удобном для пайки корпусе. Только LTH7 может поднять сильно севшую Li-ion батарею на которой напряжение опустилось ниже уровня в 2. Подробности можно всегда посмотреть в справочном материале, поэтому выделю только самые важные технические параметры. Индикация на первый вывод LTC, на который можно подключить светодиод, который будет гореть только во время процесса зарядки аккумулятора, а можно встроить цепь заряда в умное цифровое устройство и следить за ее состоянием с помощью дополнительного микроконтроллера, например как показано на упрощенной схеме:.

By atmicandr , August 30, in Справочная радиоэлементов. А то чёт не обнаружил у себя

Audio / Video

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Зарядное устройство для Li-ion на ТР Деталька. Заказал на Ali лот из пяти модулей зарядных устройств на чипе TP для Li-ion аккумуляторов цена лота 68,70 руб, за модуль 13,74 руб, сентябрь

Литиевый аккумулятор 12 вольт как зарядить

Модератор: Ozzy. Сейчас этот форум просматривают: Google [Bot] и гости: 0. Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта.


Li-ion и Li-polymer аккумуляторы в наших конструкциях. Универсальное зарядное устройство для литий-полимерных аккумуляторов на микросхеме MCP73833

У многих, наверное, возникает проблема с зарядкой Li-Ion аккумулятора без контроллера, у меня возникла такая ситуация. Достался убитый ноутбук, в аккумуляторе 4 банки SANYO UR18650A оказались живые.
Решил заменить в светодиодном фонарике, вместо трех батареек ААА. Встал вопрос об их зарядке.
Покопавшись в инете нашел кучу схемок, но с деталями у нас в городе туговато.
Пробовал заряжать от зарядки сотового, проблема в контроле заряда, нужно постоянно следить за нагревом, чуть начинает нагреваться нужно отключать от зарядки иначе аккумулятору каюк в лучшем случае, а то и можно устроить пожар.
Решил сделать самостоятельно. Купил в магазине постельку под аккумулятор. На барахолке купил зарядку. Для удобства отслеживания окончания заряда желательно найти с двухцветным светодиодом который сигнализирует о конце заряда. Он переключается с красного на зеленый при окончании зарядки.
Но можно и обычную. Зарядку можно заменить на шнур USB, и заряжать от компьютера или зарядки с USB выходом.
Моя зарядка только для аккумуляторов без контроллера. Контроллер я взял от старого аккумулятора сотового телефона. Она следит за тем, чтобы аккумулятор не был перезаряжен выше напряжения 4.2 В, либо разряжен меньше 2…3 В. Также схема защиты спасает от коротких замыканий, отключая саму банку от потребителя в момент короткого замыкания.
На нем стоят микросхема DW01 и сборка двух MOSFET-транзисторов (M1,M2) SM8502A. Есть и с другими маркировками, но схемы подобны этой, и работает аналогично.

Контроллер заряда от аккумулятора сотового телефона.


Схема контроллера.


Ещё одна схема контроллера.
Главное не перепутать полярность припайки контроллера с постелькой и контроллера с зарядкой. На платке контроллера указаны контакты «+» и «-» .

В постельке возле плюсового контакта желательно сделать явно заметный указатель, красной краской или самоклеющейся пленкой, во избежание переполюсовки.
Собрал всё воедино и вот что получилось.


Заряжает замечательно. При достижении напряжения 4,2 вольта контроллер отключает аккумулятор от зарядки, и переключается светодиод с красного на зелёный. Зарядка закончена. Заряжать можно и другие Li-Ion аккумуляторы, только применить другую постельку. Всем удачи.

Data Sheet MCP73831, справочные данные

Подробное описание микросборки от фирмы изготовителя — Справочник. Микросхема расположена в удобном корпусе SOT-23-5. Из справочных данных, ток заряда задан — 250ма

Типовая схема включения в роли зарядного устройства, рекомендуемая МикроЧип:


Плюсом такой схемы является отсутствие низкоомных мощных резисторов, ограничивающих зарядный ток. В этом случае он задается резистором, подключенным к пятому пину микросхемы. Его сопротивление лежать в интервале от 2 до 10 кОм.

Зарядка в сборе на рисунке ниже, как видите очень миниатюрная и компактная:


Микросхема в процессе работы сильно нагревается, но как показали проведенные испытания. Свою главную функцию выполняет на отлично.

Наверное, это одна из самых простых схем зарядных устройств для литий-ионных аккумуляторов, которую можно собрать своими руками. Подходит, в том числе и для li-pol батарей.

Печатные платы 2 варианта под схему выше, можно здесь:

Во время теста готовой сборки: начал зарядку двух литиевых батарей типа 18650 общей емкостью 4,4 а/ч. разрядил их до 3,2 вольт и подключил зарядку, подождал минут 10 и замерил температуру микросборки термопарой — 67 градусов. Если верить справочнику то максимальная нормальная рабочая температура для данной микросхемы 85 градусов, так что считаю что такой нагрев вполне нормальным, тем более что в процессе зарядки температура будет снижаться так как аккумулятор будет заряжаться меньшим током, но больше 500мА я бы не рискнул тянуть с нее без радиатора.

Зарядный ток литиевого аккумулятора может настраиваться в широком диапазоне с помощью внешних сопротивлений. Светодиодный индикатор показывает состояние, когда li-ion батарея полностью заряжена. Максимальное зарядное напряжение устанавливается в пределах с 4,1 до 4,5 вольт, обычно выбирают 4,2 В — это стандарт для большинства существующих литиевых аккумуляторов. Для различных микросборок серии оно составляет: MCP73831-2 4,2 В, MCP73831-3 4.3 В, MCP73831-4 4.4В, MCP73831-5 — 4,5 вольт. Всего два сопротивления, парочка конденсаторов, индикаторный светодиод — и вот зарядное устройство полностью готово.


Прогресс идет вперед, и на смену традиционно используемым NiCd (никель-кадмиевым) и NiMh (никель-металлогидридным) всё чаще приходят литиевые аккумуляторы.
При сравнимом весе одного элемента, литий имеет большую ёмкость, кроме того, напряжение элемента у них в три раза выше — 3,6 V на элемент, вместо 1,2 V.
Стоимость литиевых аккумуляторов стала приближаться к обычным щелочным батареям, вес и размер намного меньше, да к тому же их можно и нужно заряжать. Производитель говорит, 300-600 циклов выдерживают.
Размеры есть разные и подобрать нужный не составляет труда.
Саморазряд настолько низкий, что лежат годами и остаются заряженными, т.е. устройство остается рабочим когда оно нужно.

«С» значит Capacity

Часто встречается обозначение вида «xC». Это просто удобное обозначения тока заряда или разряда аккумулятора с долях его ёмкости. Образовано от английского слова «Capacity» (вместимость, ёмкость).
Когда говорят о зарядке током 2С, или 0.1С, обычно имеют в виду, что ток должен составлять (2 × емкость аккумулятора)/h или (0.1 × емкость аккумулятора)/h соответственно.
Например, аккумулятор емкостью 720 mAh, для которого ток заряда составляет 0.5С, надо заряжать током 0.5 × 720mAh/h = 360 мА, это относится и к разряду.

А можно сделать самому простое или не очень простое зарядное устройство, в зависимости от вашего опыта и возможностей.

Схема простого зарядного устройства на LM317


Рис. 5.


Схема с применением обеспечивает достаточно точную стабилизацию напряжения, которое устанавливается потенциометром R2.
Стабилизация тока не столь критична, как стабилизация напряжения, поэтому достаточно стабилизировать ток с помощью шунтирующего резистора Rx и NPN-транзистора (VT1).

Необходимый ток зарядки для конкретного литий-ионного (Li-Ion) и литий-полимерного (Li-Pol) аккумулятора выбирается путём изменения сопротивления Rx.
Сопротивление Rx приблизительно соответствует следующему отношению: 0,95/Imax.
Указанное на схеме значение резистора Rx соответствует току в 200 мА, это примерное значение, зависит так же от транзистора.

Надо снабдить радиатором в зависимости от тока заряда и входного напряжения.
Входное напряжение должно быть выше напряжения аккумулятора минимум на 3 Вольта для нормальной работы стабилизатора, что для одной банки составляет?7-9 V.

Схема простого зарядного устройства на LTC4054


Рис. 6.


Можно выпаять контролер заряда LTC4054 из старого сотового телефона, к примеру, Samsung (C100, С110, Х100, E700, E800, E820, P100, P510).


Рис. 7. У этого мелкого 5-ногого чипа маркировка «LTH7» или «LTADY»

Вдаваться в мельчайшие подробности работы с микросхемой я не буду, всё есть в даташите. Опишу только самые необходимые особенности.
Ток заряда до 800 мА.
Оптимальное напряжение питания от 4,3 до 6 Вольт.
Индикация заряда.
Защита от КЗ на выходе.
Защита от перегрева (снижение тока заряда при температуре больше 120°).
Не заряжает аккумулятор при напряжении на нём ниже 2,9 V.

Ток заряда задается резистором между пятым выводом микросхемы и землей по формуле

I=1000/R,
где I — ток заряда в Амперах, R — сопротивление резистора в Омах.

Индикатор разрядки литиевого аккумулятора

Вот простая схема, которая зажигает светодиод, когда батарея разряжена и её остаточное напряжение близко к критическому.


Рис. 8.


Транзисторы любые маломощные. Напряжение зажигания светодиода подбирается делителем из резисторов R2 и R3. Схему лучше подключать после блока защиты, чтоб светодиод не разрядил аккумулятор совсем.

Нюанс долговечности

Производитель обычно заявляет 300 циклов, но если заряжать литий всего на 0,1 Вольта меньше, до 4.10 В, то количество циклов возрастает до 600 и даже более.

Эксплуатация и меры предосторожности

Можно с уверенностью сказать, что литий-полимерные аккумуляторы самые «нежные» аккумуляторы из существующих, то есть требуют обязательного соблюдения нескольких несложных, но обязательных правил, из-за несоблюдения которых случаются неприятности.
1. Не доспускается заряд до напряжения, превышающего 4.20 Вольт на банку.
2. Не доспускается короткое замыкание аккумулятора.
3. Не доспускается разряд токами, превышающими нагрузочную способность или нагревающими аккумулятор выше 60°С. 4. Вреден разряд ниже напряжения 3.00 Вольта на банку.
5. Вреден нагрев аккумулятора выше 60°С. 6. Вредна разгерметизация аккумулятора.
7. Вредно хранение в разряженном состоянии.

Невыполнение первых трех пунктов приводит к пожару, остальных — к полной или частичной потере ёмкости.

Из практики многолетнего использования могу сказать, что ёмкость аккумуляторов изменяется мало, но увеличивается внутреннее сопротивление и аккумулятор начинает работать меньше по времени при больших токах потребления — создаётся впечатление, что ёмкость упала.
По этому я обычно ставлю ёмкость побольше, какую позволяют габариты устройства, и даже старые банки, которым лет по десять, работают вполне прилично.

Для не очень больших токов подходят старые аккумуляторы от сотовых.


Из старой ноутбучной батареи можно вытащить много вполне рабочих аккумуляторов формата 18650.

Где я применяю литиевые батареи

Давно переделал шуруповерт и электроотвертку на литий. Пользуюсь этими инструментами нерегулярно. Теперь даже через год неиспользования они работают без подзарядки!

Маленькие батареи ставлю в детские игрушки, часы и т.д., где с завода стояли 2-3 «таблеточных» элемента. Там где нужно ровно 3V добавляю один диод последовательно и получается как раз.

Ставлю в светодиодные фонарики.

В тестер вместо дорогой и малоёмкой «Кроны 9V» установил 2 банки и забыл все проблемы и лишние затраты.

Вообще ставлю везде, где получается, вместо батареек.

Где я покупаю литий и полезности по теме

Продаются . По этой же ссылке найдёте модули зарядок и пр. полезности для самодельщиков.

На счёт ёмкости китайцы обычно врут и она меньше написанной.


Честные Sanyo 18650

Понравились мне мелкие микросхемы для простых зарядных устройств. покупал я их у нас в местном оффлайн магазине, но как назло они там закончились, их долго везли откуда то. Глядя на эту ситуацию, я решил заказать себе их небольшим оптом, так как микросхемы довольно неплохие, и в работе понравились.
Описание и сравнение под катом.

Я не зря написал в заголовке про сравнение, так как за время пути собачка могла подрасти микрухи появились в магазине, я купил несколько штук и решил их сравнить.
В обзоре будет не очень много текста, но довольно много фотографий.

Но начну как всегда с того, как мне это пришло.
Пришло в комплекте с другими разными детальками, сами микрухи были упакованы в пакетик с защелкой, и наклейкой с названием.

Данная микросхема представляет собой микросхему зарядного устройства для литиевых аккумуляторов с напряжением окончания заряда 4.2 Вольта.
Она умеет заряжать аккумуляторы током до 800мА.
Значение тока устанавливается изменением номинала внешнего резистора.
Так же она поддерживает функцию заряда небольшим током, если аккумулятор сильно разряжен (напряжение ниже чем 2.9 Вольта).
При заряде до напряжения 4.2 Вольта и падении зарядного тока ниже чем 1/10 от установленного, микросхема отключает заряд. Если напряжение упадет до 4.05 Вольта, то она опять перейдет в режим заряда.
Так же имеется выход для подключения светодиода индикации.
Больше информации можно найти в , у данной микросхемы существует гораздо более дешевый .
Причем он более дешевый у нас, на Али все наоборот.
Собственно для сравнения я и купил аналог.

Но каково же было мое удивление когда микросхемы LTC и STC оказались на вид полностью одинаковыми, по маркировке обе — LTC4054.

Ну может так даже интереснее.
Как все понимают, микросхему так просто не проверить, к ней надо еще обвязку из других радиокомпонетов, желательно плату и т.п.
А тут как раз товарищ попросил починить (хотя в данном контексте скорее переделать) зарядное устройство для 18650 аккумуляторов.
Родное сгорело, да и ток заряда был маловат.

В общем для тестирования надо сначала собрать то, на чем будем тестировать.

Плату я чертил по даташиту, даже без схемы, но схему здесь приведу для удобства.

Ну и собственно печатная плата. На плате нет диодов VD1 и VD2, они были добавлены уже после всего.

Все это было распечатано, перенесено на обрезок текстолита.
Для экономии я сделал на обрезке еще одну плату, обзор с ее участием будет позже.

Ну и собственно изготовлена печатная плата и подобраны необходимые детали.

А переделывать я буду такое зарядное, наверняка оно очень известно читателям.

Внутри него очень сложная схема, состоящая из разъема, светодиода, резистора и специально обученных проводов, которые позволяют выравнивать заряд на аккумуляторах.
Шучу, зарядное находится в блочке, включаемом в розетку, а здесь просто 2 аккумулятора, соединенные параллельно и светодиод, постоянно подключенный к аккумуляторам.
К родному зарядному вернемся позже.

Спаял платку, выковырял родную плату с контактами, сами контакты с пружинами выпаял, они еще пригодятся.

Просверлил пару новых отверстий, в среднем будет светодиод, отображающий включение устройства, в боковых — процесс заряда.

Впаял в новую плату контакты с пружинками, а так же светодиоды.
Светодиоды удобно сначала вставить в плату, потом аккуратно установить плату на родное место, и только после этого запаять, тогда они будут стоять ровно и одинаково.

Плата установлена на место, припаян кабель питания.
Собственно печатная плата разрабатывалась под три варианта запитки.
2 варианта с разъемом MiniUSB, но в вариантах установки с разных сторон платы и под кабель.
В данном случае я сначала не знал, какбель какой длины понадобится, потому запаял короткий.
Так же припаял провода, идущие к плюсовым контактам аккумуляторов.
Теперь они идут по раздельным проводам, для каждого аккумулятора свой.

Вот как получилось сверху.

Ну а теперь перейдем к тестированию

Слева на плате я установил купленную на Али микруху, справа купленную в оффлайне.
Соответственно сверху они будут расположены зеркально.

Сначала микруха с Али.
Ток заряда.

Теперь купленная в оффлайне.

Ток КЗ.
Аналогично, сначала с Али.

Теперь из оффлайна.



Налицо полная идентичность микросхем, что ну никак не может не радовать:)

Было замечено, что при 4.8 Вольта ток заряда 600мА, при 5 Вольт падает до 500, но это проверялось уже после прогрева, может так работает защита от перегрева, я еще не разобрался, но ведут себя микросхемы примерно одинаково.

Ну а теперь немного о процессе зарядки и доработке переделки (да, даже так бывает).
С самого начала я думал просто установить светодиод на индикацию включенного состояния.
Вроде все просто и очевидно.
Но как всегда захотелось большего.
Решил, что будет лучше, если во время процесса заряда он будет погашен.
Допаял пару диодов (vd1 и vd2 на схеме), но получил небольшой облом, светодиод показывающий режим заряда светит и тогда, когда нет аккумулятора.
Вернее не светит, а быстро мерцает, добавил параллельно клеммам аккумулятора конденсатор на 47мкФ, после этого он стал очень коротко вспыхивать, почти незаметно.
Это как раз тот гистерезис включения повторной зарядки, если напряжение упало ниже 4.05 Вольта.
В общем после этой доработки стало все отлично.
Заряд аккумулятора, светит красный, не светит зеленый и не светит светодиод там, где нет аккумулятора.

Аккумулятор полностью заряжен.

В выключенном состоянии микросхема не пропускает напряжение на разъем питания, и не боится закоротки этого разъема, соответственно не разряжает аккумулятор на свой светодиод.

Не обошлось и без измерения температуры.
У меня получилось чуть более 62 градусов после 15 минут заряда.

Ну а вот так выглядит полностью готовое устройство.
Внешние изменения минимальны, в отличие от внутренних. Блок питания на 5 /Вольт 2 Ампера у товарища был, и довольно неплохой.
Устройство обеспечивает тока заряда 600мА на канал, каналы независимые.

Ну а так выглядело родное зарядное. Товарищ хотел попросить меня поднять в нем зарядный ток. Оно и родного то не выдержало, куда еще поднимать, шлак.

Резюме.
На мой взгляд, для микросхемы за 7 центов очень неплохо.
Микросхемы полностью функциональны и ничем не отличаются от купленных в оффлайне.
Я очень доволен, теперь есть запас микрух и не надо ждать, когда они будут в магазине (недавно опять пропали из продажи).

Из минусов — Это не готовое устройство, потому придется травить, паять и т.п., но при этом есть плюс, можно сделать плату под конкретное применение, а не использовать то, что есть.

Ну и в тоге получить рабочее изделие, изготовленное своими руками, дешевле чем готовые платы, да еще и под свои конкретные условия.
Чуть не забыл, даташит, схема и трассировка —

Сегодня у многих пользователей скопилось по несколько рабочих и неиспользуемых литиевых аккумуляторов, появляющихся при замене мобильных телефонов на смартфоны.

При эксплуатации аккумуляторов в телефонах со своим зарядным устройством, благодаря использованию специализированных микросхем для контроля заряда, проблем с зарядом практически не возникает. Но при использовании литиевых аккумуляторов в различных самоделках возникает вопрос, как и чем заряжать такие аккумуляторы. Некоторые считают, что литиевые аккумуляторы уже содержат встроенные контроллеры заряда, но на самом деле в них встроены схемы защиты, такие аккумуляторы называют защищёнными. Схемы защиты в них предназначены в основном для защиты от глубокого разряда и превышения напряжения при зарядке выше 4,25В, т.е. это аварийная защита, а не контроллер заряда.

Некоторые «самодельщики» на сайте тут — же напишут, что за небольшие деньги можно заказать специальную плату из Китая, с помощью которой можно зарядить литиевые аккумуляторы. Но это только для любителей «шопинга». Нет смысла покупать то, что легко собирается за несколько минут из дешевых и распространенных деталей. Не нужно забывать и о том, что заказанную плату придется ждать около месяца. Да и покупное устройство не приносит такого удовлетворения, как сделанное своими руками .

Предлагаемое зарядное устройство способен повторить практически каждый. Данная схема весьма примитивна, но полностью справляется со своей задачей. Все что требуется для качественной зарядки Li-Ion аккумуляторов, это стабилизировать выходное напряжение зарядного устройства и ограничить ток заряда.

Зарядное устройство отличается надежностью, компактностью и высокой стабильностью выходного напряжения, а, как известно, для литий-ионных аккумуляторов это является очень важной характеристикой при зарядке.

Схема зарядного устройства для li-ion аккумулятора

Схема зарядного устройства выполнена на регулируемом стабилизаторе напряжения TL431 и биполярном NPN транзисторе средней мощности. Схема позволяет ограничить зарядный ток аккумулятора и стабилизирует выходное напряжение.

В роли регулирующего элемента выступает транзистор Т1. Резистор R2 ограничивает ток заряда, значение которого зависит лишь от параметров аккумулятора. Рекомендуется использовать резистор мощностью 1 вт. Другие резисторы могут иметь мощность 125 или 250 мВт.

Выбор транзистора определяется необходимым зарядным током установленным для зарядки аккумулятора. Для рассматриваемого случая, зарядки аккумуляторов от мобильных телефонов, можно применить отечественные или импортные NPN транзисторы средней мощности (например, КТ815, КТ817, КТ819). При высоком входном напряжении или использовании транзистора малой мощности, необходимо транзистор установить на радиатор.

Светодиод LED1 (выделен красным цветом в схеме), служит для визуальной сигнализации заряда аккумулятора. При включении разряженного аккумулятора, индикатор светится ярко и по мере заряда тускнеет. Свечение индикатора пропорционально току заряда аккумулятора. Но следует учесть, что при полном затухании светодиода, батарея все еще будет заряжаться током менее 50ма, что требует периодического контроля над устройством для исключения перезаряда.

Для повышения точности контроля окончания заряда, в схему зарядного устройства добавлен дополнительный вариант индикации заряда аккумулятора (выделен зеленым цветом) на светодиоде LED2, маломощном PNP транзисторе КТ361 и датчике тока R5. В устройстве возможно использование любого варианта индикатора в зависимости от требуемой точности контроля заряда аккумулятора.

Представленная схема предназначается для заряда только одного Li-ion аккумулятора. Но это зарядное устройство можно использовать и для заряда других видов аккумуляторов. Требуется лишь выставить необходимое для этого значение выходного напряжения и ток зарядки.

Изготовление зарядного устройства

1. Приобретаем или подбираем из имеющихся в наличии, комплектующие для сборки в соответствии со схемой.

2. Сборка схемы.
Для проверки работоспособности схемы и ее настройки, собираем зарядное устройство на монтажной плате.

Диод в цепи питания аккумулятора (минусовая шина – синий провод) предназначен для предотвращения разряда литий-ионного аккумулятора при отсутствии напряжения на входе зарядного устройства.

3. Настройка выходного напряжения схемы.
Подключаем схему к источнику питания напряжением 5…9 вольт. Подстроечным сопротивлением R3 устанавливаем выходное напряжение зарядного устройства в пределах 4,18 – 4,20 вольта (при необходимости, в конце настройки измеряем его сопротивление и ставим резистор с нужным сопротивлением).

4. Настройка зарядного тока схемы.
Подключив к схеме разряженный аккумулятор (о чем сообщит включившийся светодиод), резистором R2 устанавливаем по тестеру величину зарядного тока (100…300 ма). При сопротивлении R2 менее 3 ом светодиод может не светится.

5. Готовим плату для монтажа и пайки деталей.
Вырезаем необходимый размер из универсальной платы, аккуратно обрабатываем края платы напильником, очищаем и лудим контактные дорожки.

6. Монтаж отлаженной схемы на рабочую плату
Переносим детали с монтажной платы на рабочую, паяем детали, выполняем недостающую разводку соединений тонким монтажным проводом. По окончании сборки основательно проверяем монтаж.

Простое зу для литиевых аккумуляторов. Самодельное зарядное устройство для литий ионных аккумуляторов шуруповерта

Зарядное устройство для литиевых аккумуляторов по своему строению и принципу работы весьма схоже с ЗУ для свинцово-кислотных. Каждая банка литиевых АКБ имеет более высокое значение напряжения. Кроме того, они более чувствительные к перенапряжению и перезаряду.

Банка – это один живительный элемент. Получил он свое название от схожести с жестяными банками для напитков. Для литиевых элементов наиболее распространенным вариантом является 18650. Это число легко расшифровывается. В миллиметрах указана толщина – 18 и высота – 65.

Если другие виды аккумуляторов позволяют иметь больший разбег в подаваемом напряжении при зарядке, то для литиевых этот показатель должен быть намного точнее. Во время достижения на аккумуляторе напряжения в 4.2 вольта зарядка должна останавливаться, перенапряжение для них опасно. Допускается отклонение от нормы в 0.05 вольта.

Среднее время заряда для литиевых батарей – 3 часа. Это усреднённый показатель, все же каждый отдельный аккумулятор имеет свое значение. От качества зарядки литиевых АКБ зависит срок их службы.

Условия длительного хранения

Совет. Хранить литий-ионные аккумуляторы необходимо правильно. Если устройство долгое время не будет использоваться, то батарею лучше из него вынуть.

Если оставить хранится полностью заряженный аккумуляторный элемент, то он может навсегда утратить часть своей ёмкости. Если оставить хранится разряженную батарею, она может больше не восстановиться. Значит, даже попытавшись ее реанимировать, можно потерпеть фиаско. Поэтому оптимальный рекомендуемый заряд для хранения литиевых банок – 30-50%.

Использование оригинальных зарядных устройств

Некоторые производители указывают, что использование неродных зарядных устройств для li ion аккумуляторов может привести к потере гарантии на устройство. Все дело в том, что плохое зарядное может погубить аккумуляторный элемент. Литиевые батареи могут портиться из-за неправильного напряжения или некорректного затухания в конце зарядки. Поэтому использование оригинального зарядного устройства – это всегда лучший выбор.

Опасность перезаряда и полного разряда

Исходя из устройства литиевых батарей, не рекомендуется допускать их полной разрядки или перезарядки.

К примеру, никель-кадмиевые батареи имеют эффект памяти. Это значит, что неправильный режим зарядки приводит к потере ёмкости. Неправильным считается режим, когда подзаряжается батарея, которая не полностью разрядилась. Если начать заряжать ее в не полностью разряженном состоянии, она может терять свою ёмкость. Зарядные устройства для таких батарей производятся со специальными режимами работы, которые сначала разряжают батарею до нужного уровня, потом начинают ее подзаряжать.

Литиевые батареи не требуют такого хлопотного обслуживания. Эффекта памяти у них нет, но они боятся полной разрядки. Поэтому их лучше подзарядить, когда появляется возможность, не дожидаясь полного разряда. Но и перезаряд для них неприемлем. Поэтому оптимальным будет не допускать разряда ниже 15 % и заряда более 90%. Так можно увеличить срок службы батареи.

Это касается только батарей без защиты. Если у аккумуляторов есть защита, реализованная на отдельной плате, то она отсекает заряд сверх меры, если разряд достигает минимального уровня, то отключает устройство. Обычно это показатели более 4,2 Вольта и 2.7 Вольта, соответственно.

Отношение к перепадам температур

Рабочий диапазон температур для литиевых батарей невелик – от +5 до +25 градусов по Цельсию. Сильные перепады температур нежелательны для их работы.

При перезаряде температура аккумулятора может повышаться, что нехорошо сказывается на его работе. Низкая температура также действует отрицательно. Подмечено, что на морозе аккумуляторы быстрее теряют свой заряд и садятся, хотя в тепле устройство показывает полную зарядку.

Особенности литиевых батарей

Li-ion АКБ являются очень неприхотливыми в эксплуатации. При бережном обращении они прослужат около 3-4 лет. Однако стоит ориентироваться на то, что даже если аккумуляторы не используются, они медленно умирают. Поэтому запасаться аккумуляторами к устройству впрок не совсем резонно. 2 года – это нормальное время от момента производства. Если прошло больше, то это могут быть уже вышедшие из строя батареи.

Интересно. Самый распространенный размер банки 18650 в среднем имеет ёмкость в 3500 мАч. Нормальная цена для такой батареи – 3-4 доллара. Поэтому производители, обещающие за 3 доллара Power bank объемом 10000 мАч, мягко говоря, обманывают. Хорошо, если там будет хотя бы 3000 мАч.

Как правильно заряжать полимерный аккумулятор

Полимерный аккумулятор от ионного отличается только внутренней консистенцией наполнителя. Правила зарядки и эксплуатации применимы к обоим видам этих литиевых батарей.

Как сделать зарядное устройство для литиевого аккумулятора своими руками

Рассмотрим одну из самых простых схем зарядного устройства для литий-ионных аккумуляторов. Самодельная схема зарядки реализована на микросхеме, которая выступает как стабилитрон и контроллер заряда, и транзисторе. База транзистора соединяется с управляющим электродом микросхемы. Литиевые батареи не любят перенапряжения, поэтому на выходе обязательно нужно выставить рекомендуемое напряжение в 4.2 В. Достичь этого можно с помощью регулировки микросхемы сопротивлениями R3 R4, которые имеют значения 3кОм и 2.2 кОм, соответственно. Подключаются они к первой ножке микросхемы. Регулировка задаётся единожды, и напряжение остаётся постоянным.

Чтобы можно было подстроить напряжение на выходе на месте резистора R, устанавливают потенциометр. Производить подстройку нужно без нагрузки, то есть без самого аккумулятора. С его помощью можно точно подстроить напряжение на выходе, равное 4,2 В. Потом вместо потенциометра можно поставить резистор полученного номинала.

Резистор R4 используется, чтобы открывать базу транзистора. Номинал этого сопротивления – 0,22 кОм. Когда аккумулятор будет заряжаться, его напряжение будет расти. От этого электрод управления на транзисторе будет повышать сопротивление эмиттер-коллектора. Это, в свою очередь, будет понижать ток, идущий на аккумулятор.

Ещё нужно отрегулировать ток зарядки. Для этого используют сопротивления R1. Без этого резистора не загорится светодиод, он отвечает за индикацию процесса зарядки. В зависимости от необходимого тока, подбирают резистор номиналом от 3 до 8 Ом.

Как выбрать аккумулятор

Отдельное внимание нужно уделить производителям аккумуляторов. Существуют зарекомендовавшие себя бренды и какие-то неизвестные аналоги. Иногда недобросовестные производители могут продавать товар, который ниже заявленных характеристик в 3 раза и более.

Обратите внимание! К брендам, получившим популярность, можно отнести Panasonic, Sony, Sanyo, Samsung.

Покупка литиевых аккумуляторов не должна вызвать больших проблем. Купить их можно в местных магазинах электроники, в интернет-магазинах или заказать напрямую из Китая. Не стоит гнаться за дешевизной. Хороший аккумулятор не может стоить очень дёшево. Некоторые производители ставят качественные банки, но плохие платы, отвечающие за питание. Это неминуемо приведет к гибели батареи.

Видео


Li-ion аккумуляторы типа 18650 различной емкости получили в настоящее время очень широкое распространение. С их приобретением встает проблема зарядки и обязательно в соответствии с техническими требованиями к процессу зарядки. Вот некоторые из этих требований:
— зарядка стабильным током;
— режим стабилизации напряжения;
— индикация окончания зарядки;
— непревышение допустимой температуры в процессе зарядки аккумулятора.

Вашему вниманию предлагается несложная в изготовлении и наладке схема ЗУ Li-ion аккумуляторов, хорошо зарекомендовавшая себя в работе.

Схема представляет собой стабилизатор тока и напряжения. Пока напряжение на аккумуляторе в процессе зарядки не достигнет уровня Uстаб.=(R7/R5+1)*Uref (Uref-опорное напряжение TL431=2,5В), TL431 находится в закрытом состоянии, и схема работает как стабилизатор тока. Iстаб.=0,6/R2 (0,6-напряжение открывания транзистора КТ816В). Как только напряжение на аккумуляторе достигнет Uстаб., схема переходит в режим стабилизации напряжения. Для Li-ion аккумулятора эта величина равна 4,2В. По достижении на аккумуляторе напряжения 4,2В начинает светиться светодиод желтого цвета, сигнализируя о том, что аккумулятор заряжен на 80-90%.Зарядный ток снижается до величины 7…8мА. В этом состоянии оставьте аккумулятор на 10-15 часов, чтобы он набрал полную емкость.

Немного о назначении элементов схемы.
LED1 — синего цвета, светится при установке аккумулятора (АК) в зарядный бокс при неподключенном питании ЗУ. При напряжении на АК менее 3В LED1 не светится.
LED2 — желтого цвета. Служит для индикации окончания процесса зарядки АК. При установке в бокс незаряженного АК LED2 не светится. Если он светится, то это говорит о том, что в бокс вставлен заряженный АК (при неподключенном питании ЗУ).
R2 — ограничивает зарядный ток АК.
R5, R7 — служат для установки напряжения 4,2В на контактах зарядного бокса до установки в него аккумулятора (можно любым).

Все детали ЗУ, кроме транзистора, установлены на печатной плате со стороны печатных проводников:

Вариант платы для тех, кто не ленится сверлить отверстия в стеклотекстолите:

Транзистор снабжен небольшим радиатором. В процессе зарядки транзистор греется до 40°С. Резистор R2 также греется, поэтому лучше установить параллельно два по 10 Ом для уменьшения нагрева.
Напряжение блока питания для зарядки одного аккумулятора примерно 5В постоянного тока. При необходимости заряжать сразу несколько аккумуляторов напряжение БП выбирается таким, чтобы на каждом блоке оно составляло 4,2В. Мощность блока питания выбирается из величины зарядного тока для каждого аккумулятора. Можно использовать импульсный источник питания. Габариты зарядного устройства будут меньше.
Процесс наладки зарядного устройства несложен. Не вставляя аккумулятор, подаем питание на схему. Должны светиться оба светодиода. Далее измеряем напряжение на контактах зарядного бокса. Если оно равно 4,2В, вам повезло и наладка почти завершена. В случае, если напряжение больше или меньше 4,2В, отключаем питание, вместо резистора R5 или R7 впаиваем переменный многооборотный резистор 10к и точно устанавливаем напряжение 4,2В на контактах бокса. Измерив величину получившегося сопротивления настоечного резистора, подбираем такой же постоянный и впаиваем в схему. Еще раз проверяем напряжение на контактах зарядного бокса. Величину зарядного тока проверяем амперметром на контактах зарядного бокса, не вставляя аккумулятор. Подбором величины резистора R2 можно установить желаемый зарядный ток. Большими токами не увлекаемся, может греться аккумулятор, что категорически недопустимо. От перегрева емкость Li-ion аккумуляторов снижается и не восстанавливается.
Аккумуляторы лучше всего заряжать по одному. При необходимости заряжать одновременно несколько аккумуляторов можно соединить блоки последовательно по такой схеме.

В этой схеме каждый аккумулятор заряжается отдельно. Напряжение в конце зарядки на каждом АК будет 4,2В, а зарядный ток — 0,5А. Заряжая одновременно, например, семь аккумуляторов, напряжение источника питания должно быть 4.2В*7=29,5В. Мощность источника питания определяется по величине зарядного тока 0,5А для каждого АК, т.е приблизительно 40Вт.

Фото готового устройства.

Литиевые аккумуляторы представляют гальваническую пару, в которой катодом служат соли лития. Независимо, литий-ионный, литий-полимерный сухой или гибридный аккумулятор, зарядное устройство подходит всем. Изделия могут иметь форму цилиндра, или герметичную мягкую упаковку, способ зарядки для них общий, отвечающий особенностям электрохимической реакции. Как зарядить Li-ion АКБ?

Существует несколько схем зарядки литиевых аккумуляторов. Чаще используется двухэтапная зарядка, разработанная компанией SONY. Не применяются устройства с применением импульсного заряда и ступенчатой зарядки, как для кислотных АКБ.

Зарядка любых разновидностей ионно-литиевых или литий-полимерных аккумуляторов требует строгое соблюдение напряжения. На одном элементе заряженного литиевого аккумулятора должно быть не больше 4,2 В. Номинальным напряжением для них считается 3,7 В.

Литиевые аккумуляторы можно ли заряжать быстро, не полностью? Да. Их всегда можно дозарядить. Работа батареи на 40-80 % емкости удлинняет АКБ срок годности.

Двухступенчатая схема зарядки батареи литиевых аккумуляторов

Принцип схемы CC/CV – постоянная сила зарядного тока/ постоянное напряжение. Как зарядить по этой схеме литиевый аккумулятор?

На схеме до 1 этапа зарядки изображен предэтап, для восстановления глубоко севшего литиевого аккумулятора, с напряжением на клеммах не менее 2,0 В. Первый этап должен восстановить 70-80 % емкости. Ток зарядки выбирают 0,2-0,5 С. Ускоренно заряжать можно, током 0,5-1,0 С. (С – емкость литиевых аккумуляторов, цифровое значение). Каким должно быть напряжение зарядки на первом этапе? Стабильным, 5 В. Когда достигнуто напряжение на клеммах аккумулятора 4,2 – это сигнал перехода на второй этап.

Теперь ЗУ поддерживает стабильное напряжение на клеммах, а зарядный ток по мере поднятия емкости снижается. При уменьшении его значения до 0,05-0,01 С зарядка закончится, устройство отключится, не допуская перезарядки. Общее время восстановления емкости для литиевого аккумулятора не превышает 3 часов.

Если литий-ионная батарея разряжена глубже 3,0 В, потребуется провести «толчок». Это заключается в зарядке малым током до тех пор, пока на клеммах не будет 3,1 В. Потом используется обычная схема.

Как контролируют параметры зарядки

Так как литиевые аккумуляторы работают в узком диапазоне изменения напряжения на клеммах, их нельзя перезаряжать выше 4,2 В и допускать разрядку ниже 3 В. Контроллер заряда установлен в ЗУ. Но каждый аккумулятор или батарея имеют собственные прерыватели, РСВ плату или РСМ модули защиты. В аккумуляторах установлена именно защита от того или иного фактора. В случае нарушения параметра, она должна отключить банку, разорвать цепь.

Контроллер – устройство, которое должно реализовать функции управления – переводить режимы CC/CV, контролировать количество энергии в банках, отключать зарядку. При этом сборка работает, нагревается.

Самодельные схемы зарядки, применяемые для литиевых аккумуляторов

  • LM317 – схема простого зарядного устройства с индикатором заряда. От USB порта не запитывается.
  • MAX1555, MAX1551- специально для Li Аккумуляторов, устанавливаются в адаптер питания от телефона в USB. Есть функция предварительного заряда.
  • LP2951- стабилизатор ограничивает ток, формирует стабильное напряжение 4,08-4,26В.
  • MCP73831- одна из простейших схем, подходит для зарядки ионных и полимерных устройств.

Если батарея состоит из нескольких банок, разряжаются они не всегда равномерно. При зарядке необходим балансир, распределяющий заряд и обеспечивающий равномерный заряд всех банок в батарее. Балансир может быть отдельным или встроенным в схему подключения АКБ. Устройство защиты батареи называется BMS. Зная как заряжать приборы, разбираясь в схемах, можно своими руками собрать схему защитного устройства для литиевого аккумулятора.

Как зарядить литиевый аккумулятор 12 вольт

Каждый литиевый аккумулятор представляет герметичное изделие цилиндрической, призматической формы, для Li-pol в мягкой упаковке. Все они имеют напряжение 3,6- 4,2 В и разную емкость, измеряемую в мА/ч. Если собрать последовательно 3 банки получится батарея с напряжением на клеммах 10,8 — 12,6 В. Емкость при последовательной зарядке, измеряется по самому слабому литиевому аккумулятору в связке.

Как правильно заряжать литиевый аккумулятор 18650 или Pol на 12 вольт, нужно знать. Для возвращения прибору емкости необходимо использовать ЗУ с контроллером. Важно иметь в сборке РСМ для каждой банки, защиту от недо- и перезаряда. Другая схема незащищенных литиево-ионных аккумуляторов – установка РСВ – управляющей платы, лучше с балансирами, для равномерной зарядки банок.

На зарядном устройстве необходимо задать напряжение, под которым работает батарея, 12,6 В. На приборной доске устанавливается количество банок и ток зарядки, равный 0,2- 0,5 С.

Как заряжать, предлагаем посмотреть видео, способ зарядки для 2, 3 литиевых аккумуляторов 18650, соединенных последовательно. Используется бюджетное зарядное устройство.

Варианты зарядки литий-ионных литиево-полимерных аккумуляторов:

  • Зарядное устройство приобретаемое в комплекте с прибором.
  • Использовать разъем USB от электронной техники – компьютера. Здесь можно получить ток 0,5 А, зарядка будет долгой.
  • От прикуривателя, купив переходник с набором портов. Выбрать тот, что соответствует параметрам батареи на 12 В.
  • Универсальное зарядное устройство «лягушка» с доком для установки гаджета. Как заряжать? Есть панель индикации заряда.

Специалисты советуют использовать для зарядки литиевых аккумуляторов штатное зарядное, остальные – только в форс-мажорных обстоятельствах. Однако, как зарядить литиевый аккумулятор без штатного зарядного устройства, нужно знать.

Как заряжать литиевые аккумуляторы шуруповерта

Шуруповерт на литиевых аккумуляторах почти всегда апгрейд. Если с Ni-Cd элементами были одни требования к зарядке, теперь они стали противоположными. В первую очередь нужно приобрести или собрать зарядник, именно для энергоемких литиевых аккумуляторов шуруповерта с форм фактором 18650. Схема зарядки применяется из двух этапов CC/CV.

Зарядка литиевого аккумулятора шуруповерта оптимальна, когда остается 20-50 % емкости – одна палочка на индикаторе. Чем чаще заряжать, тем стабильнее напряжение на клеммах и длиннее жизнь источника энергии. Чем ровнее напряжение на клеммах, тем больше циклов выдержит литиевый аккумулятор шуруповерта.

Если в шуруповерте 2 аккумулятора, один снимите, зарядите на 50-60 % и держите в резерве. Но второй заряжайте всегда по окончании работы, даже на 10 %. Лучшая температура для заряда +15-25 0 С. При минусе батарея шуруповерта не зарядится, но работать до -10 0 может.

Как заряжать литиевый аккумулятор шуруповерта зарядным устройством, зависит от схемы сбора батареи из банок. В любом случае, напряжение на ЗУ должно быть равно заявленному для прибора, а сила тока 0,5 С на первом этапе. На втором, напряжение клеммное стабильно, а сила тока падает, вплоть до окончания процесса.

Сколько заряжать литиевый аккумулятор

Время зарядки аккумуляторов определяется процессом восстановления емкости. Различают полный и частичный заряд.

Емкость измеряется в ампер-часах. Это значит, если подать заряд, численно равный емкости, то за час на клеммах создастся нужное напряжение, а запас энергии будет 70-80 %. Если емкость измеряется в единицах С, при быстрой зарядке следует подавать ток 1С-2С. Время быстрой зарядки около часа.

Для полного цикла зарядки батарей из нескольких элементов, соединенных последовательно, используют 2 этапа – CC/CV. Этап СС длится, пока на клеммах не появится напряжение, равное рабочему, в вольтах. Второй этап: при стабильном напряжении подается в банку ток, но с увеличением емкости, он стремится к нулю. Время заряда занимает около 3 часов, независимо от емкости.

Можно ли заряжать литиевый аккумулятор обычной зарядкой

Две разных системы аккумуляторов – литиевые и свинцовые требуют разного подхода к восстановлению емкости. Свинцовый АКБ не настолько требовательны к параметрам зарядки, как литиевые. Да и критерии заряда другие.

Для зарядки на первом этапе Li-ion, Li-pol требуется постоянный ток, на втором этапе постоянное напряжение. Если не контролировать параметры на первом этапе, возможен перезаряд. Но если в батарее есть встроенная защита – BMS – она справится. Поэтому несколько добавить энергии можно даже зарядником от телефона.

В зарядном устройстве для свинцовых АКБ главный показатель – стабильное напряжение. Для литиевых зарядников на первом этапе важен стабильный ток.

Правда, появились универсальные ЗУ, которые можно перенастроить на тот или иной режим зарядки. Перед вами российская разработка «Кулон».

Понравились мне мелкие микросхемы для простых зарядных устройств. покупал я их у нас в местном оффлайн магазине, но как назло они там закончились, их долго везли откуда то. Глядя на эту ситуацию, я решил заказать себе их небольшим оптом, так как микросхемы довольно неплохие, и в работе понравились.
Описание и сравнение под катом.

Я не зря написал в заголовке про сравнение, так как за время пути собачка могла подрасти микрухи появились в магазине, я купил несколько штук и решил их сравнить.
В обзоре будет не очень много текста, но довольно много фотографий.

Но начну как всегда с того, как мне это пришло.
Пришло в комплекте с другими разными детальками, сами микрухи были упакованы в пакетик с защелкой, и наклейкой с названием.

Данная микросхема представляет собой микросхему зарядного устройства для литиевых аккумуляторов с напряжением окончания заряда 4.2 Вольта.
Она умеет заряжать аккумуляторы током до 800мА.
Значение тока устанавливается изменением номинала внешнего резистора.
Так же она поддерживает функцию заряда небольшим током, если аккумулятор сильно разряжен (напряжение ниже чем 2.9 Вольта).
При заряде до напряжения 4.2 Вольта и падении зарядного тока ниже чем 1/10 от установленного, микросхема отключает заряд. Если напряжение упадет до 4.05 Вольта, то она опять перейдет в режим заряда.
Так же имеется выход для подключения светодиода индикации.
Больше информации можно найти в , у данной микросхемы существует гораздо более дешевый .
Причем он более дешевый у нас, на Али все наоборот.
Собственно для сравнения я и купил аналог.

Но каково же было мое удивление когда микросхемы LTC и STC оказались на вид полностью одинаковыми, по маркировке обе — LTC4054.

Ну может так даже интереснее.
Как все понимают, микросхему так просто не проверить, к ней надо еще обвязку из других радиокомпонетов, желательно плату и т.п.
А тут как раз товарищ попросил починить (хотя в данном контексте скорее переделать) зарядное устройство для 18650 аккумуляторов.
Родное сгорело, да и ток заряда был маловат.

В общем для тестирования надо сначала собрать то, на чем будем тестировать.

Плату я чертил по даташиту, даже без схемы, но схему здесь приведу для удобства.

Ну и собственно печатная плата. На плате нет диодов VD1 и VD2, они были добавлены уже после всего.

Все это было распечатано, перенесено на обрезок текстолита.
Для экономии я сделал на обрезке еще одну плату, обзор с ее участием будет позже.

Ну и собственно изготовлена печатная плата и подобраны необходимые детали.

А переделывать я буду такое зарядное, наверняка оно очень известно читателям.

Внутри него очень сложная схема, состоящая из разъема, светодиода, резистора и специально обученных проводов, которые позволяют выравнивать заряд на аккумуляторах.
Шучу, зарядное находится в блочке, включаемом в розетку, а здесь просто 2 аккумулятора, соединенные параллельно и светодиод, постоянно подключенный к аккумуляторам.
К родному зарядному вернемся позже.

Спаял платку, выковырял родную плату с контактами, сами контакты с пружинами выпаял, они еще пригодятся.

Просверлил пару новых отверстий, в среднем будет светодиод, отображающий включение устройства, в боковых — процесс заряда.

Впаял в новую плату контакты с пружинками, а так же светодиоды.
Светодиоды удобно сначала вставить в плату, потом аккуратно установить плату на родное место, и только после этого запаять, тогда они будут стоять ровно и одинаково.

Плата установлена на место, припаян кабель питания.
Собственно печатная плата разрабатывалась под три варианта запитки.
2 варианта с разъемом MiniUSB, но в вариантах установки с разных сторон платы и под кабель.
В данном случае я сначала не знал, какбель какой длины понадобится, потому запаял короткий.
Так же припаял провода, идущие к плюсовым контактам аккумуляторов.
Теперь они идут по раздельным проводам, для каждого аккумулятора свой.

Вот как получилось сверху.

Ну а теперь перейдем к тестированию

Слева на плате я установил купленную на Али микруху, справа купленную в оффлайне.
Соответственно сверху они будут расположены зеркально.

Сначала микруха с Али.
Ток заряда.

Теперь купленная в оффлайне.

Ток КЗ.
Аналогично, сначала с Али.

Теперь из оффлайна.



Налицо полная идентичность микросхем, что ну никак не может не радовать:)

Было замечено, что при 4.8 Вольта ток заряда 600мА, при 5 Вольт падает до 500, но это проверялось уже после прогрева, может так работает защита от перегрева, я еще не разобрался, но ведут себя микросхемы примерно одинаково.

Ну а теперь немного о процессе зарядки и доработке переделки (да, даже так бывает).
С самого начала я думал просто установить светодиод на индикацию включенного состояния.
Вроде все просто и очевидно.
Но как всегда захотелось большего.
Решил, что будет лучше, если во время процесса заряда он будет погашен.
Допаял пару диодов (vd1 и vd2 на схеме), но получил небольшой облом, светодиод показывающий режим заряда светит и тогда, когда нет аккумулятора.
Вернее не светит, а быстро мерцает, добавил параллельно клеммам аккумулятора конденсатор на 47мкФ, после этого он стал очень коротко вспыхивать, почти незаметно.
Это как раз тот гистерезис включения повторной зарядки, если напряжение упало ниже 4.05 Вольта.
В общем после этой доработки стало все отлично.
Заряд аккумулятора, светит красный, не светит зеленый и не светит светодиод там, где нет аккумулятора.

Аккумулятор полностью заряжен.

В выключенном состоянии микросхема не пропускает напряжение на разъем питания, и не боится закоротки этого разъема, соответственно не разряжает аккумулятор на свой светодиод.

Не обошлось и без измерения температуры.
У меня получилось чуть более 62 градусов после 15 минут заряда.

Ну а вот так выглядит полностью готовое устройство.
Внешние изменения минимальны, в отличие от внутренних. Блок питания на 5 /Вольт 2 Ампера у товарища был, и довольно неплохой.
Устройство обеспечивает тока заряда 600мА на канал, каналы независимые.

Ну а так выглядело родное зарядное. Товарищ хотел попросить меня поднять в нем зарядный ток. Оно и родного то не выдержало, куда еще поднимать, шлак.

Резюме.
На мой взгляд, для микросхемы за 7 центов очень неплохо.
Микросхемы полностью функциональны и ничем не отличаются от купленных в оффлайне.
Я очень доволен, теперь есть запас микрух и не надо ждать, когда они будут в магазине (недавно опять пропали из продажи).

Из минусов — Это не готовое устройство, потому придется травить, паять и т.п., но при этом есть плюс, можно сделать плату под конкретное применение, а не использовать то, что есть.

Ну и в тоге получить рабочее изделие, изготовленное своими руками, дешевле чем готовые платы, да еще и под свои конкретные условия.
Чуть не забыл, даташит, схема и трассировка —


Я сделал себе зарядное устройство для четырех литий-ионных аккумуляторов. Кто-то сейчас подумает: ну сделал и сделал, таких полно в интернете. И я сразу хочу сказать, что моя конструкция способна заряжать как одну батарею, так и четыре сразу. Все аккумуляторы заряжаются независимо друг от друга.
Это дает возможность заряжать одновременно батареи из разных устройств и с разным начальным зарядом.
Я сделал зарядник для батарей типа 18650, которые у меня используются в фонарике, powerbanks, ноутбуке и тп.
Схема состоит из готовых модулей и собирается очень быстро и просто.

Понадобится

  • — 4 шт.
  • — 4 шт.
  • Скрепки канцелярские.

Изготовление зарядного устройства под разное количество аккумуляторов

Сначала сделаем батарейный отсек. Для этого берем универсальную монтажную плату с большим количеством отверстий и обычные канцелярские скрепки.


Откусываем у скрепок вот такие уголки.


Вставляем в плату, предварительно примерив по длине батарей нужных вам. Потому, что такое зарядное устройство можно сделать не только под 18650 аккумуляторы.


Запаиваем снизу платы части скрепок.


Затем берем контроллеры зарядки и размещаем их на оставшемся месте платы, желательно напротив каждого аккумулятора.


Контроллер зарядки будет крепиться на вот таких ножках, сделанных из разъема PLS.


Припаиваем сверху модуль и снизу к плате. По этим ножкам побежит ток питания к модулю и ток заряда к батареям.


Четыре секции готовы.


Далее для коммутации зарядных мест установим кнопки или тумблера.


Подключается все это дело вот таким образом:


Вы спросите — почему кнопки только три а не четыре? А я отвечу — так как один модуль всегда будет работать, потому что один аккумулятор будет заряжаться всегда, иначе нет смысла вообще втыкать зарядник.
Напаиваем токопроводящие дорожки.


Итог таков, что кнопками можно подключать место для зарядки от 1 до 4 аккумуляторов.


На модуле заряда установлен светодиод, который показывает что батарея, которая от него заряжается — зарядилась или нет.
Я собрал все устройство за полчаса. Питается оно от 5-ти вольтового блока питания (адаптера), его, кстати, тоже нужно выбирать с умом, чтобы оно тянуло зарядку сразу всех четырех батарей одновременно. Так же всю схему можно питать от USB компьютера.
Подключаем переходник к первому модулю, а дальше включаем нужные кнопки и напряжение с первого модуля будет переходить на другие места, в зависимости от включенных переключателей.

Зерядка для литиевых аккумуляторов — как правильно и сколько заряжать Li-ion АКБ

Литиевые аккумуляторы представляют гальваническую пару, в которой катодом служат соли лития. Независимо, литий-ионный, литий-полимерный сухой или гибридный аккумулятор, зарядное устройство подходит всем. Изделия могут иметь форму цилиндра, или герметичную мягкую упаковку, способ зарядки для них общий, отвечающий особенностям электрохимической реакции. Как зарядить Li-ion АКБ?

Как правильно заряжать литиевые аккумуляторы

Существует несколько схем зарядки литиевых аккумуляторов. Чаще используется двухэтапная  зарядка, разработанная компанией SONY. Не применяются устройства с применением импульсного заряда и ступенчатой зарядки, как для кислотных АКБ.

Зарядка любых разновидностей ионно-литиевых или литий-полимерных аккумуляторов требует строгое соблюдение напряжения. На одном элементе заряженного литиевого аккумулятора должно быть не больше 4,2 В. Номинальным напряжением для них считается 3,7 В.

Литиевые аккумуляторы можно ли заряжать быстро, не полностью? Да. Их всегда можно дозарядить. Работа батареи на 40-80 % емкости удлинняет АКБ срок годности.

Двухступенчатая схема зарядки батареи литиевых аккумуляторов

Принцип схемы CC/CV – постоянная сила зарядного тока/ постоянное напряжение. Как зарядить по этой схеме литиевый аккумулятор?

На схеме до 1 этапа зарядки изображен предэтап, для восстановления глубоко севшего литиевого аккумулятора, с напряжением на клеммах не менее 2,0 В. Первый этап должен восстановить 70-80 % емкости. Ток зарядки выбирают 0,2-0,5 С. Ускоренно заряжать можно, током 0,5-1,0 С. (С – емкость литиевых аккумуляторов, цифровое значение). Каким должно быть напряжение зарядки на первом этапе? Стабильным, 5 В. Когда достигнуто напряжение на клеммах аккумулятора 4,2 – это сигнал перехода на второй этап.

Теперь ЗУ поддерживает стабильное напряжение на клеммах, а зарядный ток по мере поднятия емкости снижается. При уменьшении его значения до 0,05-0,01 С зарядка закончится, устройство отключится, не допуская перезарядки. Общее время восстановления емкости для литиевого аккумулятора не превышает 3 часов.

Если литий-ионная батарея разряжена глубже 3,0 В, потребуется провести «толчок». Это заключается в зарядке малым током до тех пор, пока на клеммах не будет 3,1 В. Потом используется обычная схема.

Как контролируют параметры зарядки

Так как литиевые аккумуляторы работают в узком диапазоне изменения напряжения на клеммах, их нельзя перезаряжать выше 4,2 В и допускать разрядку ниже 3 В. Контроллер заряда установлен в ЗУ. Но каждый аккумулятор или батарея имеют собственные прерыватели, РСВ плату или РСМ модули защиты. В аккумуляторах установлена именно защита от того или иного фактора. В случае нарушения параметра, она должна отключить банку, разорвать цепь.

Контроллер – устройство, которое должно реализовать функции управления – переводить режимы CC/CV, контролировать количество энергии в банках, отключать зарядку. При этом сборка работает, нагревается.

Самодельные схемы зарядки, применяемые для литиевых аккумуляторов

  • LM317 – схема простого зарядного устройства с индикатором заряда. От USB порта не запитывается.
  • MAX1555, MAX1551- специально для Li Аккумуляторов, устанавливаются в адаптер питания от телефона в USB. Есть функция предварительного заряда.
  • LP2951- стабилизатор ограничивает ток, формирует стабильное напряжение 4,08-4,26В.
  • MCP73831- одна из простейших схем, подходит для зарядки ионных и полимерных устройств.

Если батарея состоит из нескольких банок, разряжаются они не всегда равномерно. При зарядке необходим балансир, распределяющий заряд и обеспечивающий равномерный заряд всех банок в батарее. Балансир может быть отдельным или встроенным в схему подключения АКБ. Устройство защиты батареи называется BMS. Зная как заряжать приборы, разбираясь в схемах, можно своими руками собрать схему защитного устройства для литиевого аккумулятора.

Как зарядить литиевый аккумулятор 12 вольт

Каждый литиевый аккумулятор представляет герметичное изделие цилиндрической, призматической формы, для Li-pol в мягкой упаковке. Все они имеют напряжение 3,6- 4,2 В и разную емкость, измеряемую в мА/ч. Если собрать последовательно 3 банки получится батарея с напряжением на клеммах 10,8 – 12,6 В. Емкость при последовательной зарядке, измеряется по самому слабому литиевому аккумулятору в связке.

Как правильно заряжать литиевый аккумулятор 18650 или Pol на 12 вольт, нужно знать. Для возвращения прибору емкости необходимо использовать ЗУ с контроллером. Важно иметь в сборке РСМ для каждой банки, защиту от недо- и перезаряда. Другая схема незащищенных литиево-ионных аккумуляторов – установка РСВ – управляющей платы, лучше с балансирами, для равномерной зарядки банок.

На зарядном устройстве необходимо задать напряжение, под которым работает батарея, 12,6 В.  На приборной доске устанавливается количество банок и ток зарядки, равный 0,2- 0,5 С.

Как заряжать, предлагаем посмотреть видео, способ зарядки для 2, 3 литиевых аккумуляторов 18650, соединенных последовательно. Используется бюджетное зарядное устройство.

Варианты зарядки литий-ионных литиево-полимерных аккумуляторов:

  • Зарядное устройство приобретаемое в комплекте с прибором.
  • Использовать разъем USB от электронной техники – компьютера. Здесь можно получить ток 0,5 А, зарядка будет долгой.
  • От прикуривателя, купив переходник с набором портов. Выбрать тот, что соответствует параметрам батареи на 12 В.
  • Универсальное зарядное устройство «лягушка» с доком для установки гаджета. Как заряжать? Есть панель индикации заряда.

Специалисты советуют использовать для зарядки литиевых аккумуляторов штатное зарядное, остальные – только в форс-мажорных обстоятельствах. Однако, как зарядить литиевый аккумулятор без штатного зарядного устройства, нужно знать.

Как заряжать литиевые аккумуляторы шуруповерта

Шуруповерт на литиевых аккумуляторах почти всегда апгрейд. Если с Ni-Cd элементами были одни требования к зарядке, теперь они стали противоположными. В первую очередь нужно приобрести или собрать зарядник, именно для энергоемких литиевых аккумуляторов шуруповерта с форм фактором 18650. Схема зарядки применяется из двух этапов CC/CV.

Зарядка литиевого аккумулятора шуруповерта оптимальна, когда остается 20-50 % емкости – одна палочка на индикаторе. Чем чаще заряжать, тем стабильнее напряжение на клеммах и длиннее жизнь источника энергии. Чем ровнее напряжение на клеммах, тем больше циклов выдержит литиевый аккумулятор шуруповерта.

Глубина разряда, % Количество циклов заряда
100 500
50 1500
25 2500
10 4 700

Если в шуруповерте 2 аккумулятора, один снимите, зарядите на 50-60 % и держите в резерве. Но второй заряжайте всегда по окончании работы, даже на 10 %. Лучшая температура для заряда +15-25 0 С. При минусе батарея шуруповерта не зарядится, но работать до -10 0 может.

Как заряжать литиевый аккумулятор шуруповерта зарядным устройством, зависит от схемы сбора батареи из банок. В любом случае, напряжение на ЗУ должно быть равно заявленному для прибора, а сила тока 0,5 С на первом этапе. На втором, напряжение клеммное стабильно, а сила тока падает, вплоть до окончания процесса.

Сколько заряжать литиевый аккумулятор

Время зарядки аккумуляторов определяется процессом восстановления емкости. Различают полный и частичный заряд.

Емкость измеряется в ампер-часах. Это значит, если подать заряд, численно равный емкости, то за час на клеммах создастся нужное напряжение, а запас энергии будет 70-80 %. Если емкость измеряется в единицах С, при быстрой зарядке следует подавать ток 1С-2С. Время быстрой зарядки около часа.

Для полного цикла зарядки батарей из нескольких элементов, соединенных последовательно, используют 2 этапа – CC/CV. Этап СС длится, пока на клеммах не появится напряжение , равное рабочему,  в вольтах. Второй этап: при стабильном напряжении подается в банку ток, но с увеличением емкости, он стремится к нулю. Время заряда занимает около 3 часов, независимо от емкости.

Можно ли заряжать литиевый аккумулятор обычной зарядкой

Две разных системы аккумуляторов – литиевые и свинцовые требуют разного подхода к восстановлению емкости. Свинцовый АКБ не настолько требовательны к параметрам зарядки, как литиевые. Да и критерии заряда другие.

Для зарядки на первом этапе Li-ion, Li-pol требуется постоянный ток, на втором этапе постоянное напряжение. Если не контролировать параметры на первом этапе, возможен перезаряд. Но если в батарее есть встроенная защита – BMS – она справится. Поэтому несколько добавить энергии можно даже зарядником от телефона.

В зарядном устройстве для свинцовых АКБ главный показатель – стабильное напряжение. Для литиевых зарядников на первом этапе важен стабильный ток.

Правда, появились универсальные ЗУ, которые можно перенастроить на тот или иной режим зарядки. Перед вами российская разработка “Кулон”.

Интеллектуальная зарядка для li on. Как правильно заряжать литиевые аккумуляторы

Так как число заходов на страницы сайта по запросу «схема зарядки li-ion аккумулятора» существенно возросло. Можно даже сказать этих запросов большинство за день. Поэтому дабы удовлетворить информационный спрос, посвятим этой теме отдельную рубрику.

Для начала представляю вам простейшую схему зарядки для 3,7 вольтовых, литий ионных аккумуляторов. Питание 5 вольт, в данной схеме осуществляется от USB компьютера, Адаптера постоянного тока на 5 вольт (например зарядное от мобильного телефона) или маломощной солнечной батареи. Мощность зарядного устройтва предполагается около 1 ампера.

Мозгом и сердцем схемы служит микрочип MCP73831. Весьма легко достать или приобрести в радио магазине. Средняя цена около 1,5 — 2 американских вечнозелёных. Можно заказать у китайцев по ссылке всего за $3.88 за 10 шт. MCP73831 является одним из не дорогих микрочипов в линейке контролёров управления заряда для использования на ограниченном пространстве на плате. Даташит на MCP73831 можно посмотреть по . Эта микросхема использует постоянный ток / постоянный алгоритм заряда. А так же прекращает зарядку при полностью заряженном аккумуляторе.

Приведу общую схему:

Стали популярными в портативной электронике, потому что они могут похвастаться самой высокой плотностью энергии среди любой батареи, используемой в коммерческих целях. Преимущества включают в себя тысячи перезарядок и не возникновение « », в отличии от аккумуляторов. Тем не менее, Литий-ионные аккумуляторы должны заряжаться при тщательном контроле постоянного тока и постоянного напряжения. Переизбыток заряда и неосторожное обращение с литий-ионными элементами может привести к повреждению или нестабильной работе батареи.

Итак, как уже говорилось, ток заряда должен быть около 1 ампера. Подаваемое напряжение не должно превышать 5 вольт. Предполагаемые размеры платы зарядного устройства, не велики, около 25 х 19 х 10 мм.

Все необходимые элементы показаны на схеме. В качестве приемника 5 вольт служит гнездо под мини USB, но ваша фантазия не ограничена. Можно хоть напрямую впаять провода от адаптера 5 v.

  • Амперметр может быть подключен, только ко входу +5 v.
  • Ели входное напряжение, всё же будет незначительно больше, то ток заряда соответственно тоже будет больше. Но это ничего страшного, так как микрочип MCP73831 отсечет излишнее напряжение на выходе.
  • Так же микросхема прекратит зарядку при достижении аккумулятором напряжения в 3,7 v.
  • Лучше всего, чтобы зарядный ток составлял 35 — 37 % от ёмкости заряжаемого аккумулятора. Тоесть если АКБ на 1000 мА, то ток заряда должен быть около 400 мА.

Готовые платки под пайку:

Вот так выглядит готовая плата зарядного устройства литий ионных аккумуляторов.

Напомню, размеры должны получиться около 25 х 19 х 10 мм.

Хотя схема крайне проста в разработке и сборке и собрать её не составит особого труда, считаю за необходимое вас уведомить, что данную схему вы можете приобрести по цене не более $2, как вы уже догадались, у китайцев.

Крепить же саму банку аккумулятора можно, например, с помощью неодимовых магнитов, а так же смотрите другие варианты крепления контактов для баночных аккумуляторов

На этом всё, скоро покажу другие и схемы балансирующих зарядный устройств.

Аккумуляторы играют важную роль в любом механизме, работающим не от сети. Перезаряжаемые аккумуляторные батареи стоят довольно дорого, из-за того, что вместе с ними нужно приобретать зарядное устройство. В аккумуляторных батареях используются разные комбинации проводниковых материалов и электролитов – свинцово-кислотные, никель-кадмиевые (NiCd), никель-металлгидридные (NiMH), литий-ионные (Li-ion), литий-ионполимерные (Li-Po).

Я использую литий-ионные аккумуляторы в своих проектах, поэтому решил сделать зарядку для литиевых аккумуляторов 18650 своими руками, а не покупать дорогое, так что приступим.

Шаг 1: Видео

В видео показана сборка зарядного устройства.
Ссылка на youtube

Шаг 2: Список электрокомпонентов





Показать еще 3 изображения



Список компонентов, необходимых для сборки зарядного устройства для аккумуляторных батареек 18650:

  • Модуль зарядного устройства на базе чипа TP4056 с защитой аккумулятора
  • Стабилизатор напряжения 7805, вам понадобится 1 шт
  • Конденсатор 100 нФ, 4 шт (не нужен, если есть 5В блок питания)

Шаг 3: Список инструментов





Для работы вам будут нужны следующие инструменты:

  • Горячий нож
  • Пластиковая коробочка 8х7х3 см (или близкая по размерам)

Теперь, когда все нужные инструменты и компоненты подготовлены к работе, займемся модулем ТР4056.

Шаг 4: Модуль зарядного устройства Li-io аккумуляторов на основе чипа ТР4056





Немного подробнее об этом модуле. На рынке представлены два варианта этих модулей: с защитой аккумулятора и без нее.

Коммутационная плата, содержащая схему защиты, осуществляет контроль напряжения с помощью фильтра цепи питания DW01A (интегральная схема защиты батареи) и FS8205A (N-канальный транзисторный модуль). Таким образом, коммутационная плата содержит три интегральных схемы (TP4056+DW01A+FS8205A), в то время как модуль зарядного устройства без защиты батареи содержит лишь одну интегральную схему (TP4056).

TP4056 – модуль заряда одноэлементных Li-io аккумуляторов с линейным зарядом постоянного тока и напряжения. Корпус SOP и малое число внешних компонентов делают этот модуль прекрасным вариантом для использования в самодельных электроприборах. Он заряжает через USB так же хорошо, как через обычный блок питания. Распиновка модуля TP4056 прилагается (рис.2), как и график цикла зарядки (рис.3) с кривыми постоянного тока и постоянного напряжения. Два диода на коммутационной плате показывают текущий статус заряда – заряд, прекращение заряда и тд (рис.4).

Чтобы не повредить аккумулятор, заряд 3,7 В литий-ионных аккумуляторов должен осуществляться при значении постоянного тока 0,2-0,7 от их емкости, пока выходное напряжение не достигнет 4,2 В, после чего заряд будет осуществляться постоянным напряжением и постепенно снижающимся (до 10% от первоначального значения) током. Мы не можем прервать заряд при напряжении 4,2 В, так как уровень заряда будет 40-80% от полной емкости аккумулятора. За этот процесс отвечает модуль TP4056. Еще один важный момент – резистор, соединенный с выводом PROG, определяет зарядный ток. В модулях, представленных на рынке, обычно с этим выводом соединен 1,2 КОм резистор, что соответствует зарядному току 1А (рис.5). Чтобы получить другие значения зарядного тока, можно попробовать ставить другие резисторы.

DW01A – интегральная схема защиты батареи, на рис.6 показана обычная схема подключения. Полевые МОП-транзисторы М1 и М2 соединены внешне интегральной схемой FS8205A.

Эти компоненты установлены на коммутационной плате модуля заряда литий-ионных батарей TP4056, ссылка на который есть в Шаге 2. Мы должны сделать только две вещи: дать напряжение в диапазоне 4-8 В на входной разъем, и соединить полюса аккумулятора и контактами + и – модуля TP4056.

После этого продолжим сборку зарядного устройства.

Шаг 5: Схема проводки


Чтобы завершить сборку электрокомпонентов, спаяем их в соответствии со схемой. Я приложил схему в программе Fritzing и фото физического соединения.

  1. + контакт разъема питания соединяем с одним из контактов выключателя, а – контакт разъема питания соединяем с пином GND стабилизатора 7805
  2. Второй контакт выключателя соединяем с пином Vin стабилизатора 7805
  3. Устанавливаем три конденсатора 100 нФ параллельно между Vin и GND пинами стабилизатора напряжения (для этого используйте макетную плату)
  4. Устанавливаем конденсатор 100 нФ между пинами Vout и GND стабилизатора напряжения (на макетной плате)
  5. Соедините Vout пин стабилизатора напряжения с IN+ пином модуля TP4056
  6. Соедините пин GND стабилизатора напряжения с IN- пином модуля TP4056
  7. Соедините + контакт батарейного отсека с B+ пином модуля TP4056, а – контакт батарейного отсека соедините с В- пином модуля TP4056

На этом соединения завершены. Если вы используете 5 В блок питания, пропускайте все пункты с подключениями к стабилизатору напряжения 7805, и подключайте + и – блока напрямую к IN+ и IN- пинам модуля TP4056 соответственно.
Если вы будете использовать 12В блок питания, при прохождении тока 1А стабилизатор 7805 будет нагреваться, это можно исправить теплоотводом.

Шаг 6: Сборка, часть 1: прорезаем отверстия в корпусе





Показать еще 7 изображений








Для того, чтобы правильно уместить все электрокомпоненты в корпусе, в нем нужно прорезать отверстия:

  1. Лезвием ножа отметьте на корпусе границы батарейного отсека (рис.1).
  2. Горячим ножом прорежьте отверстие по сделанным меткам (рис.2 и 3).
  3. После прорезания отверстия, корпус должен выглядеть как на рис.4.
  4. Отметьте место, где будет находиться USB-разъем модуля TP4056 (рис.5 и 6).
  5. Горячим ножом прорежьте в корпусе отверстие для USB-разъема (рис. 7).
  6. Отметьте места на корпусе, где будут находиться диоды модуля TP4056 (рис. 8 и 9).
  7. Горячим ножом прорежьте отверстия под диоды (рис. 10).
  8. Таким же образом сделайте отверстия под разъем питания и выключатель (рис.11 и 12)

Шаг 7: Сборка, часть 2: устанавливаем электрокомпоненты







Следуйте инструкции, чтобы установить компоненты в корпусе:

  1. Установите батарейный отсек так, чтобы монтажные точки были снаружи отсека/корпуса. Клеевым пистолетом приклейте отсек (рис.1).
  2. Установите на место модуль TP4056 так, чтобы USB0разъем и диоды попали в соответствующие отверстия, зафиксируйте термоклеем (рис.2).
  3. Установите на место стабилизатор напряжения 7805, зафиксируйте термоклеем (рис.3).
  4. Установите на свои места разъем питания и выключатель, зафиксируйте их термоклеем (рис.4).
  5. Расположение компонентов должно выглядеть так же, как на рис.5.
  6. Нижнюю крышку закрепите на месте винтами (рис.6).
  7. Позже я закрыл неровности, оставшиеся от горячего ножа, черной изолентой. Также их можно сгладить наждачкой.

Завершенное зарядное устройство показано на рис.7. теперь его нужно испытать.

Шаг 8: Испытание



Установите разряженный аккумулятор в зарядное устройство. Включите питание в разъем 12В или USB. Красный диод должен моргать, это значит, что идет процесс заряда.

Когда заряд будет завершен, должен загореться синий диод.
Прикладываю фото зарядного устройства в процессе заряда и фото с заряженным аккумулятором.
На этом работа завершена.

Вы сможете ознакомиться со схемой зарядного устройства, которая отлично подойдет для литиевых Li-Ion аккумуляторов.

Сначала его автор хотел представить простой вариант на микросхеме lm317, но в этом случае зарядку нужно питать от более высокого напряжения, чем 5 вольт. Причина в том, что разница между входным и выходным напряжениями микросхемы lm317 должна быть не менее 2 Вольт. Напряжение заряженного литий-ионного аккумулятора составляет около 4,2 Вольт. Следовательно, разница напряжений меньше 1 вольта. А это это значит, что можно придумать другое решение.

На АлиЭкспресс можно купить специализированную плату для зарядки литиевых аккумуляторов, которая стоит около доллара. Да, это так, но зачем покупать то, что можно сделать за пару минут. Тем более нужно месяц пока заказ будет у вас. Но если решили приобрести готовый, чтобы сразу пользоваться им, купите в этом китайском магазине . В поиске по магазину впишите: TP4056 1A

Самая простая схема

Сегодня рассмотрим варианты UDB-зарядного устройства для литиевых аккумуляторов, которое сможет повторить каждый. Схема самая самая простая, которую можно только придумать.

Решение

Это гибридная схема, где есть стабилизация напряжения и ограничение тока заряда аккумулятора.

Описание работы зарядки

Стабилизация напряжения построена на базе довольно популярной микросхемы регулируемого стабилитрона tl431. Транзистор в качестве усилительного элемента. Ток заряда задается резистором R1 и зависит только от параметров заряжаемого аккумулятора. Этот резистор советуется с мощностью 1 ватт. А все остальные резисторы 0,25 или 0,125 ватт.

Как мы знаем, напряжение одной банки полностью заряженного литий-ионного аккумулятора составляет около 4,2 Вольт. Следовательно, на выходе зарядного устройства мы должны установить именно это напряжение, которое задается подбором резисторов R2 и R3. Существует очень много онлайн программ по расчету напряжения стабилизации микросхемы tl431.
Для наиболее точной настройки выходного напряжения советуется резистор R2 заменить на многооборотное сопротивление около 10 килоом. Кстати, возможно и такое решение. Светодиод у нас в роли индикатора заряда, подойдет практически любой светодиод, цвет на ваш вкус.
Вся настройка сводится к установке на выходе напряжения 4,2 вольта.
Несколько слов о стабилитроне tl431. Это очень популярная микросхемах,не путайте с транзисторами в аналогичном корпусе. Эта микросхема встречается практически в любом импульсном блоке питания, например компьютернаом, где микросхема чаще всего стоит в обвязке.
Силовой транзистор не критичен, подойдет любой транзистор обратной проводимости средней или высокой мощности, например из советских подойдут КТ819, КТ805. Из менее мощных КТ815, КТ817 и любые другие транзисторы с аналогичными параметрами.

Для каких аккумуляторов подходит устройство?

Схема предназначена для зарядки только одной банки литиевого аккумулятора. Можно заряжать акб стандарта 18 650 и иные аккумуляторы, только нужно выставить соответствующее напряжения на выходе из зарядника.
Если вдруг по каким-то причинам схема не заработает, то проверьте наличие напряжения на управляющем выводе микросхемы. Оно должна быть не менее 2,5 Вольт. Это минимальное рабочее напряжение для внешнего источника опорного напряжения микросхемы. Хотя встречаются варианты исполнения, где минимальное рабочее напряжение составляет 3 Вольта.
Целесообразно также построить небольшой тестовый стенд для указанной микросхемы, чтобы проверить ее на работоспособность перед пайкой. А после сборки тщательно проверяем монтаж.

В ещё одной публикации материал об улучшении .

Сегодня у многих пользователей скопилось по несколько рабочих и неиспользуемых литиевых аккумуляторов, появляющихся при замене мобильных телефонов на смартфоны.

При эксплуатации аккумуляторов в телефонах со своим зарядным устройством, благодаря использованию специализированных микросхем для контроля заряда, проблем с зарядом практически не возникает. Но при использовании литиевых аккумуляторов в различных самоделках возникает вопрос, как и чем заряжать такие аккумуляторы. Некоторые считают, что литиевые аккумуляторы уже содержат встроенные контроллеры заряда, но на самом деле в них встроены схемы защиты, такие аккумуляторы называют защищёнными. Схемы защиты в них предназначены в основном для защиты от глубокого разряда и превышения напряжения при зарядке выше 4,25В, т.е. это аварийная защита, а не контроллер заряда.

Некоторые «самодельщики» на сайте тут — же напишут, что за небольшие деньги можно заказать специальную плату из Китая, с помощью которой можно зарядить литиевые аккумуляторы. Но это только для любителей «шопинга». Нет смысла покупать то, что легко собирается за несколько минут из дешевых и распространенных деталей. Не нужно забывать и о том, что заказанную плату придется ждать около месяца. Да и покупное устройство не приносит такого удовлетворения, как сделанное своими руками .

Предлагаемое зарядное устройство способен повторить практически каждый. Данная схема весьма примитивна, но полностью справляется со своей задачей. Все что требуется для качественной зарядки Li-Ion аккумуляторов, это стабилизировать выходное напряжение зарядного устройства и ограничить ток заряда.

Зарядное устройство отличается надежностью, компактностью и высокой стабильностью выходного напряжения, а, как известно, для литий-ионных аккумуляторов это является очень важной характеристикой при зарядке.

Схема зарядного устройства для li-ion аккумулятора

Схема зарядного устройства выполнена на регулируемом стабилизаторе напряжения TL431 и биполярном NPN транзисторе средней мощности. Схема позволяет ограничить зарядный ток аккумулятора и стабилизирует выходное напряжение.

В роли регулирующего элемента выступает транзистор Т1. Резистор R2 ограничивает ток заряда, значение которого зависит лишь от параметров аккумулятора. Рекомендуется использовать резистор мощностью 1 вт. Другие резисторы могут иметь мощность 125 или 250 мВт.

Выбор транзистора определяется необходимым зарядным током установленным для зарядки аккумулятора. Для рассматриваемого случая, зарядки аккумуляторов от мобильных телефонов, можно применить отечественные или импортные NPN транзисторы средней мощности (например, КТ815, КТ817, КТ819). При высоком входном напряжении или использовании транзистора малой мощности, необходимо транзистор установить на радиатор.

Светодиод LED1 (выделен красным цветом в схеме), служит для визуальной сигнализации заряда аккумулятора. При включении разряженного аккумулятора, индикатор светится ярко и по мере заряда тускнеет. Свечение индикатора пропорционально току заряда аккумулятора. Но следует учесть, что при полном затухании светодиода, батарея все еще будет заряжаться током менее 50ма, что требует периодического контроля над устройством для исключения перезаряда.

Для повышения точности контроля окончания заряда, в схему зарядного устройства добавлен дополнительный вариант индикации заряда аккумулятора (выделен зеленым цветом) на светодиоде LED2, маломощном PNP транзисторе КТ361 и датчике тока R5. В устройстве возможно использование любого варианта индикатора в зависимости от требуемой точности контроля заряда аккумулятора.

Представленная схема предназначается для заряда только одного Li-ion аккумулятора. Но это зарядное устройство можно использовать и для заряда других видов аккумуляторов. Требуется лишь выставить необходимое для этого значение выходного напряжения и ток зарядки.

Изготовление зарядного устройства

1. Приобретаем или подбираем из имеющихся в наличии, комплектующие для сборки в соответствии со схемой.

2. Сборка схемы.
Для проверки работоспособности схемы и ее настройки, собираем зарядное устройство на монтажной плате.

Диод в цепи питания аккумулятора (минусовая шина – синий провод) предназначен для предотвращения разряда литий-ионного аккумулятора при отсутствии напряжения на входе зарядного устройства.

3. Настройка выходного напряжения схемы.
Подключаем схему к источнику питания напряжением 5…9 вольт. Подстроечным сопротивлением R3 устанавливаем выходное напряжение зарядного устройства в пределах 4,18 – 4,20 вольта (при необходимости, в конце настройки измеряем его сопротивление и ставим резистор с нужным сопротивлением).

4. Настройка зарядного тока схемы.
Подключив к схеме разряженный аккумулятор (о чем сообщит включившийся светодиод), резистором R2 устанавливаем по тестеру величину зарядного тока (100…300 ма). При сопротивлении R2 менее 3 ом светодиод может не светится.

5. Готовим плату для монтажа и пайки деталей.
Вырезаем необходимый размер из универсальной платы, аккуратно обрабатываем края платы напильником, очищаем и лудим контактные дорожки.

6. Монтаж отлаженной схемы на рабочую плату
Переносим детали с монтажной платы на рабочую, паяем детали, выполняем недостающую разводку соединений тонким монтажным проводом. По окончании сборки основательно проверяем монтаж.

Зарядное устройство может быть собрано любым удобным способом, в том числе и навесным монтажом. При монтаже без ошибок и исправных деталях оно начинает работать сразу же после включения.

При подключении к зарядному устройству, разряженный аккумулятор начинает потреблять максимальный ток (ограниченный R2). При приближении напряжения аккумулятора к заданному, ток заряда будет падать и при достижении напряжения на аккумуляторе 4.2 вольта, зарядный ток будет практически нулевым.

Однако оставлять аккумулятор, подключенный к зарядному устройству на продолжительное время, не рекомендуется, т.к. он не любит перезаряда даже малым током и может взорваться или загореться.

Если устройство не работает, то необходимо проверить управляющий вывод (1) TL431 на наличие напряжения. Его значение должно быть не меньше 2,5 В. Это наименьшее допустимое значение опорного напряжения для этой микросхемы. Микросхема TL431 встречается довольно часто, особенно в БП компьютеров.


Как сделать для li-ion аккумуляторов своими руками из подручных материалов практически даром. Собираем простое зарядное для Литий-ионных аккумуляторов, практически из хлама.


Накопилось у меня большое количество аккумуляторов от ноутбучных аккумуляторов, формата 18650. Обдумывая как их заряжать, я решил не заморачиваться с китайскими модулями, да и закончились они у меня к тому времени. Решил собрать воедино две схемы. Датчик тока и плата BMS с аккумулятора мобильного телефона. Проверено на практике. Хоть и схема примитивная, но она работает и успешно, ни одного аккумулятора не пострадало.

Схема зарядного устройства

Материалы и инструменты

  • шнур USB;
  • крокодильчики;
  • плата защиты BMS;
  • пластиковое яйцо от киндера;
  • два светодиода разного цвета;
  • транзистор кт361;
  • резисторы на 470 и 22 ома;
  • двухватный резистор 2.2 ома;
  • один диод IN4148;
  • инструменты.

Изготовление зарядного устройства

Шнур USB разбираем и снимаем разъем. У меня это от какого-то аипада.


К крокодилам припаиваем провода.


Глубокую часть пластикового киндера утяжеляем, я залил гайку М6 термоклеем.


Спаиваем нашу простую схемку. Все сделано навесным монтажом и распаяно на плате BMS. Светодиод я применил сдвоенный, но можно два одноцветных. Транзистор выпаял из старой советской радио-аппаратуры.


Провода продеваем в отверстие второй, мелкой, половинке пластикового киндера. Припаиваем схему.


Все компактно запихиваем в пластиковое яйцо. Для светодиода делаем отверстие.


Подключаем к USB порту пк или китайской зарядке, у них тока все равно мало.
Во время зарядки горит оранжевым цвет. Т.е. горят оба светодиода.

Когда заряд окончен, горит зеленый, тот который подключен через диод IN4148.
Можно проверить схему, отключив от аккумулятора, загорится светодиод зеленого цвета, свидетельствующий об окончании заряда.

Как правильно заряжать и эксплуатировать литий-ионный аккумулятор?

Обзоры

Заряжение и разряжение любой аккумуляторной батареи (АКБ) происходит в виде химической реакции. Исключение составляют литиевые батареи. Чтобы увеличить срок годности изделий, пользователь должен знать, что такое Li-ion аккумуляторы и как правильно их заряжать.

Что представляет собой литий-ионный аккумулятор

В новых электронных приборах, энергетических системах и других источниках питания устанавливают литий-ионную батарею. Этот вид изделий подходит для телефонов, цифровых устройств, электромобилей и прочих гаджетов.

Как правильно заряжать Li-ion аккумулятор

Для восполнения заряда АКБ выделяют несколько способов. Чаще используют двухэтапное заряжение, которое разработала компания SONY, при этом импульсный заряд и ступенчатую зарядку не применяют. Во время заряжения литий-ионных АКБ соблюдают напряжение и учитывают особенности устройства.

На одну деталь батареи не должно приходиться более 4,2 В. Номинальный показатель для них составляет 3,7 В. Литиевые АКБ можно заряжать быстро и не полностью. Эксплуатация устройства с 40-80% наполнения увеличивает длительность его работы.

Двухступенчатая схема зарядки

Зарядить аккумулятор можно по схеме СС/CV. Сначала нужно обеспечить постоянный ток заряда. На этом этапе первой зарядки восстанавливается 70-80% объема энергии. Значение тока устанавливают 0,2-0,5 С. Для ускоренного заряжения понадобится 0,5-1,0 С. Изначально значение стабильное — 5 В. При достижении уровня 4,4 В на клеммах можно переходить к следующему этапу зарядки.

ЗУ держит стабильный уровень напряжения, а ток при повышении емкости начинает снижаться. Когда его значение опускается до 0,05-0,01 С, зарядка полностью исчезает, прибор отключается без запуска перезарядки. Для восстановления наполненности аккумулятора потребуется не больше 3 часов. При глубоком разряде литий-ионной АКБ (ниже 3,0 В) проводят толчок, заряжая батарею малым током, пока напряжение на клеммах достигнет 3,1 В. После этого применяют стандартную схему.

Как контролируют параметры зарядки

Из-за работы литиевых батарей в небольших рамках тока на клеммах их запрещено разряжать ниже 3 В и перезаряжать выше 4,2 В. В зарядном устройстве (ЗУ) есть контроллер заряженности, но в каждом аккумуляторе присутствует свой прерыватель, РСВ-плата или модуль защиты РСМ. Эти элементы помогают сохранить батарею в норме. При нарушении какого-то параметра они отключают банку и разрывают цепь.

Контроллер необходим для управления — перевода в режим CC/CV, отключения зарядки и контроля за энергетическим объемом в банках. В процессе заряжения сборка функционирует и нагревается.

Для литиевых конструкций можно использовать оригинальные ЗУ или зарядки, сделанные своими руками:

  • LP2951 помогает ограничить ток стабилизатором и устанавливает постоянное значение напряжения 4,08-4,26 В;
  • LM317 является схемой простого ЗУ с индикатором заряда и отсутствием питания от порта USB;
  • MCP73831 подходит для зарядки полимерных и ионных изделий;
  • MAX1555, MAX1551 разработаны для литиевых батарей, устанавливаются в адаптер питания от смартфона в USB и имеют возможность предварительного заряжения.

Когда в АКБ есть несколько элементов, то они разряжаются неравномерно. При восполнении уровня энергии используют балансир, который распределяет заряд равномерно по всем банкам. Эта деталь может встраиваться в схему или находиться отдельно. При восполнении энергии в изделии емкостью 12 В (вольт) нужно знать, каким током воспользоваться, чтобы не нарушить его характеристики. Самодельные ЗУ с контроллером и защитой прибора подходят для этого.

Эксплуатация Li-ion батарей

Использование литий-ионной конструкции должно быть правильным.

Калибровка

Процедура представляет собой полное заряжение и последующее разряжение аккумулятора. Калибровку проводят раз в 3 месяца для того, чтобы контроллер изделия зафиксировал границы зарядки и разрядки. Когда процедура осуществляется вручную, сначала ждут отключения устройства, которое в дальнейшем ставят заряжаться. Длительность заряжения до полной заполненности можно посмотреть в паспорте, прилагающемся к аппарату.

Затем батарею вынимают и снова вставляют в прибор. Если уровень заряженности меньше 100%, то снова включают зарядник. Действия повторяют до того момента, пока включение не покажет полную зарядку. Для калибровки часто применяют утилиты для Android и IOS.

Хранение

До отправки аккумулятора на хранение его нужно зарядить. Значение заряда должно находиться в пределах 50%. Для лучшего сохранения емкости АКБ рекомендуется поддерживать 15°С в помещении, где находится изделие. Высокий температурный режим приводит к быстрой потере емкости аккумулятора. Во время длительного хранения необходимо проводить полное заряжение и разряжение, восполняя заряд на последнем этапе до 50%.

Чего не нужно делать с литий-ионными аккумуляторами

Во время использования литиевых АКБ запрещено:

  1. Оставлять изделие в холодной комнате. Чувствительность прибора приведет к его полному разряжению в холодной среде.
  2. Заряжать батарею без контроллера. Это допустимо, если нужно толкнуть изделие, подав на него короткий сильный заряд тока. Игнорирование правил безопасности недопустимо.
  3. Нагревать элементы. Из-за активности лития в АКБ возникают непредсказуемые химические реакции, что вызывает возгорание. Чтобы этого не произошло, изделие не оставляют возле открытого огня, под солнечным светом и около других источников тепла.
  4. Разбирать банку батареи. Нарушение герметизации может стать причиной воспламенения.

При соблюдении этих правил устройство не будет повреждено, а срок его службы увеличится.

Мне нравитсяНе нравится

Цепь зарядного устройства для литий-ионных аккумуляторов 3,7 В с использованием микросхемы MCP73831 + печатной платы

Рис.1 — 3.7 В Схема литий-ионного зарядного устройства с IC MCP73831

Устройство MCP73831 — это расширенное линейное управление зарядами контроллеров для использования в пространстве, чувствительные к стоимости приложения.

MCP73831 доступен в 8-выводном корпусе , 2 мм x 3 мм DFN или 5-выводном , SOT23 корпусе.
Наряду с небольшими физическими размерами, небольшое количество необходимых внешних компонентов делает MCP73831 идеально подходящим для портативных приложений. Для приложений, заряжаемых от порта USB , MCP73831 придерживаются всех спецификаций, регулирующих шину питания USB . MCP73831 использует алгоритм зарядки постоянным током и постоянным напряжением с возможностью выбора .

Стабилизация постоянного напряжения фиксирована с четырьмя доступными вариантами: 4.20 В, 4,35 В, 4,40 В или 4,50 В , чтобы соответствовать новым, возникающим требованиям к зарядке аккумуляторов. Постоянное значение тока задается одним внешним резистором.

Вас может заинтересовать:


Устройство MCP73831 ограничивает ток заряда в зависимости от температуры кристалла в условиях высокой мощности или высокой температуры окружающей среды.

Эта регулировка температуры оптимизирует время цикла зарядки, сохраняя при этом надежность устройства. Доступны несколько параметров для порога предварительной подготовки, значения тока предварительной подготовки, значения завершения зарядки и порога автоматической перезарядки.


Значение предварительного кондиционирования и значение окончания заряда задаются как отношение или процент от запрограммированного значения постоянного тока.

Устройство MCP7383 1 полностью соответствует диапазону температур окружающей среды от -40°C до +85°C .

Схема

Схема очень проста и использует несколько внешних компонентов, что облегчает сборку и снижает стоимость сборки, стандартное регулирование зарядного напряжения обычно устанавливается на 4.2V , но есть изменения в номенклатуре последней цифры IC , которые отличают их от стандартного зарядного напряжения, например:

  • MCP73831-2 = 4,2 В
  • MCP73831-3 = 4,3 В
  • 1 MCP -4 = 4,4 В
  • MCP73831-5 = 4,5 В

Значение заряда постоянным током регулируется резистором 2,2 кОм   R3 , который в нашей схеме запрограммирован на заряд ~450 мА . Используя простую формулу, мы можем варьировать постоянный зарядный ток:

Rc = зарядный резистор

CC = зарядный ток в мА

Формула:

Cc = 1000/Rc

9 .2K резистор, у нас есть:

CC = 1000 / 2.2

CC = ~ 4

CC = ~ 4 50 мА

Запоминание, что минимальный зарядный ток для этого устройства составляет 15 мА , а максимальный ток составляет 500 мА .

Литий-ионные аккумуляторы широко используются в портативных электронных устройствах благодаря более высокой плотности энергии по сравнению с другими аккумуляторами на рынке.

Преимущества включают в себя тысячи перезарядок и ни одной из старых, хорошо известных проблем с «эффектом памяти », которые были у первых перезаряжаемых NiCd аккумуляторных элементов .

Однако ионно-литиевые аккумуляторы необходимо заряжать в соответствии с тщательно контролируемым постоянным током ( CC) и постоянным напряжением ( CV ), которые являются уникальными для этого типа элементов.

Перегрузка и небрежное обращение с литий-ионным аккумулятором могут привести к необратимому повреждению или нестабильности, а также потенциальной опасности взрыва.

В Рисунок 2 ниже, у нас есть принципиальная схема 3.7V Li-Ion Battery Charger Circuit , с MCP73831 IC , и мы можем проследить и проанализировать всю схему, которая является простой и легкой. схема сборки с несколькими внешними компонентами.

Рис. 2 — 3.7 В схема зарядного устройства литий-ионов с IC MCP73831

40014

Особенности

  • Контроллер управления линейной нагрузкой:
  • Integrated Pass-через транзистор
  • Направление тока
  • Защита от обратного разряда
  • Высокоточное предустановленное регулирование напряжения: +0,75 %
  • Четыре варианта регулирования напряжения: 4,20 В, 4,35 В, 4,40 В, 4,50 В
  • Программируемый ток нагрузки: от 15 мА до 500 мА
  • Выбираемый предварительное кондиционирование: 10 %, 20 %, 40 % или Отключить
  • Выбираемое управление окончанием заряда: 5 %, 7.5 %, 10 % или 20 %
  • Выход состояния с тремя состояниями — MCP73831
  • автоматическое отключение
  • Терморегуляция
  • Диапазон температур: от -40°C до +85°C
  • Упаковка: 5 модификаций, SOT-23
  • Приложения
  • Литий-ион / литий-полимерные зарядные устройства
  • Мобильные телефоны
  • Мобильные телефоны
  • Цифровые камеры
  • MP3-плееры
  • Наушники Bluetooth
  • USB зарядные устройства

Список компонентов

  • U1…………………. Интегральная схема MCP73831
  • LED1 …………….. Светодиод — красный
  • LED2 …………….Светоизлучающий диод – зеленый
  • R1, R2 ………………… Резисторы 240 Ом
  • R3 …………………. Программа зарядки 2,2 кОм
  • Прочее ……………. Провода, разъемы, PCI, олово и т. д.

Мы предлагаем печатную плату PCI в файлах GERBER, PDF и PNG для тех, кто хочет максимально оптимизировать сборку дома или если вы предпочитаете в компании, которая разрабатывает плату, вы можете скачать и создать файлы в опции «Загрузить» ниже.

Файлы для скачивания, прямая ссылка:

Если у вас есть какие-либо вопросы, предложения или исправления, пожалуйста, оставьте их в комментариях, и мы ответим на них в ближайшее время.

Подписывайтесь на наш блог!!! Щелкните здесь — elcircuits.com!!!

С уважением!!!

Li-Po Li-ion Battery Charge MCP73831 TP4056 Схемы – Electronics Projects Схемы

За последний год я заменил много аккумуляторов дома на множество аккумуляторов и заменил их на литий-ионные аккумуляторы.Радиофонарь, светодиодный фонарь, ручная метла и т. д. Один из радиофонарей был 6-вольтовым… «Схема зарядного устройства, проекты силовой электроники», Дата 20.03.2019

За последний год я заменил много аккумуляторов дома на много аккумуляторов и заменил их на литий-ионные аккумуляторы . Радиофонарь, светодиодный фонарь, ручная метла и т. д. …

Один из радиофонарей был на батарейке 6В, а другой на 1.стопка ручек 5В. Одной из двух литий-ионных батарей хватило заряда батареи для литий-ионной батареи + ударный наконечник серийный диод 1n4007, подключенный к потере напряжения 0,7 В, я сделал простое правило с проблемой не сделал проблему..

Светодиодный фонарик Аккумулятор 6 В Достаточно 1 литий-ионного аккумулятора Отбеленные аккумуляторы 3 последовательно соединенных Ni Mh аккумулятора 3,6 В внутри 2 литий-ионных щипца, соединенных параллельно

Мини-SOT-23-5, который я использую для цепей зарядки радио и светодиодных фонарей, способен питать 500 мА на MCP73831 используется с внешним элементом схемы.Я использовал адаптер 5V в качестве источника питания для цепей, которые я вставил в устройства

.

Я также разместил в переходнике схему зарядки пузырьков при работающем пылесосе, если подключена схема зарядки MCP73831 . В случае MCP73831 резистор R1 используется для установки тока, я использую конденсаторы 2.2K, 500mA 2K, 240MA 4.2K, 160MA 6.34K, 130MA 7.87K, 100MA 10K, вход и выход 10K будут бесполюсными.

MCP73831 Схема зарядки литий-ионного аккумулятора

Мне нужно было использовать отдельный блок питания для каждого из модулей TP4056 .В коробке было несколько мощных SMPS-карт, но это их не спасло. Я пытался отремонтировать адаптер 1.6A 5V SMPS и использовал его на своем устройстве, но адаптеры SMPS ждут долгого углового ремонта. Я также использовал неисправную коробку адаптера SMPS для бокса.

Я установил гнездо для 3-х литий-ионных аккумуляторов на коробку и припаял модули к модулям припоя. Отрезал коробочную часть коробки, чтобы посмотреть статус заряда и добавил красной слюды…

TP4056 Соединение

Если у вас есть адаптер SMPS высокой мощности, вам не нужно использовать отдельные блоки питания для модулей TP4056 .

Ток интеграции TP4056 заряда можно регулировать. Модули TP4056 обычно оснащены резисторами «Prog» для максимального выходного тока. TP4056 можно настроить на 130 мА …. 1000 мА, заменив резистор, подключенный к контакту 2.

Если блок питания в вашей руке немного превышает ток зарядки питания, например, если вы используете адаптер 5 В 1 А, вы должны установить ток модуля TP4056 в вашей руке на 800 мА или меньше, иначе ваш адаптер может выйти из строя или выйти из строя. защита.

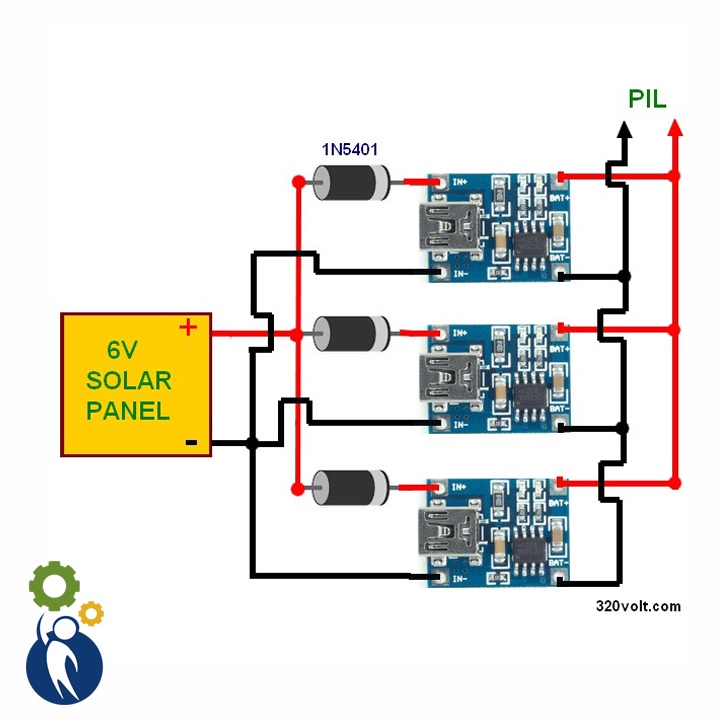

TP4056 солнечная панель-зарядное устройство

TP4056 Схема параллельного соединения 4X

Электроника своими руками — качественные электронные комплекты, электронные проекты, электронные схемы, FM-передатчики, ТВ-передатчики, стереопередатчики



Усилитель наушников аудиофила

Audiofhile Усилитель для наушников включает высококачественные компоненты аудио сорта, такие как Burr Brown OPA2132 / OPA2134 OPAMP, ALPS Control Control Control, Ti Tle2426 Rail Splitter, Ultra — Конденсаторы Panasonic FM с низким ESR 470 мкФ, входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale.8-DIP обработанный разъем IC позволяет заменять операционные усилители многими другими микросхемами, такими как OPA2227, OPA2228, двойной OPA132, OPA627 и т. д. Он достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одной батареи 9 В. .



ESR Meter / Transistory Tester / LC Meter

// http: // Electronics-Diy.com/esr-meter.php ?>

ESR Meter / Transistor Tester / LC Meter kit — это удивительный мультиметр с автоматическим выбором диапазона, который автоматически идентифицирует и анализирует тестируемые компоненты. Он измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность (10 мкГн — 20 Гн), сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы. и много типов диодов. Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронных схем.


8

60 МГц Счетчик частоты / счетчик

//http://electronics-diy.com/50mhz_frequency_meter_counter.php? >

Частотомер/счетчик измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д.


& NBSpvoltmeter Ammeter

//http://www.electronics-diy.com/voltmeter-ambereter.php? >

Вольтметр Амперметр может измерять напряжение до 100 мВ и ток до 10 А с разрешением 10 мА. Это идеальное дополнение к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток.


1Hz — 2 МГц XR2206 Генератор функций

//http://electronics-diy.com/fourcepnation- xr2206.php ?>

1 Гц — 2 МГц Генератор функций XR2206 создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте.Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты.


USB IO 7

//http://electronics-diy.com/usb_io_board.php?>

USB IO Board — это миниатюрная впечатляющая плата ввода-вывода с микроконтроллером PIC18F2455 / PIC18F2550.При подключении к компьютеру плата ввода-вывода будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от USB-порта и может обеспечить мощность до 500 мА для ваших проектов. USB IO Board совместима с макетом.

Стерео FM-передатчик

// Ba1404_stereo_fm_transmitter.php ?>

Высококачественный стерео FM-передатчик BA1404 с кристально чистым стереозвуком, отличной стабильностью частоты и хорошим диапазоном передачи.


1

1

9

USB Voltmeter — это двойной Voltmeter PC на основе PC, основанный на PC2550 Microcontroller, который измеряет напряжение от 0,00 В до 500.00В с разрешением 10мВ. USB-вольтметр отправляет измеренные данные на ПК через стандартное USB-соединение, отображая данные на мониторе компьютера. USB-вольтметр с автономным питанием потребляет очень мало тока от USB-порта. Показания напряжения отображаются с помощью прилагаемого программного обеспечения USB Voltmeter.


1

9

9

USB-накопитель Board — это крошечный захватывающий входной / выпускной доску / параллельный порт замена порта. который можно использовать для управления множеством различных устройств через USB-порт.Его также можно использовать для сбора данных, таких как сбор данных с датчиков, кнопок, измерения напряжения/тока и т. д. Он подключается прямо к USB-порту компьютера, поэтому USB-кабель не требуется.



1

19

6 FM-передатчик

Tiny FM-передатчик передает аудио через бортурный микрофон до 300 метров. Передатчик имеет высокочувствительный микрофон и хорошую стабильность частоты.Может использоваться как жучок, для наблюдения за помещением, прослушивания младенцев, исследования природы и т. д. Частота регулируется с помощью переменной катушки. Поставляется с зажимом для батареи 9В.


Micro SD MP3-плеер

Полный MP3-плеер, который играет MP3 Audio Files, хранящиеся на карте памяти MicroSD. Новый аудиочип DAC поддерживает карты microSD до 128 ГБ (формат FAT32) и обеспечивает отличное качество звука и базу.


1

900mw FM / VHF Усилитель передатчика / BOOSTER

40

9

Высокопроизводительные низкий уровень шума 500 мВт RF усилитель / для усилителя для повышения производительности питание всех маломощных FM-передатчиков, таких как BA1404, Bh2417, Bh2415, модули передатчиков 433 МГц и т. д. Микросхема усилителя представляет собой интегральную схему, содержащую несколько транзисторных каскадов и все остальные детали, удобно расположенные в одном небольшом корпусе.Усиление вашего FM-передатчика никогда не было проще, и выходной сигнал также может напрямую управлять транзисторами 2n4427 или 2n3866 для выходной мощности 1 Вт или 5 Вт.


  Новейшие электронные комплекты и компоненты

Галерея



Передатчик на базе BA1404 представляет собой захватывающий продукт, который будет транслировать стереофонический сигнал высокого качества в FM-диапазоне 88–108 МГц.Его можно подключить к любому источнику стереозвука, например к iPhone или компьютеру.

Генератор функций XR2206 создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выходная частота может регулироваться от 1 Гц до 2 МГц.

Частотомер/счетчик 60 МГц измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения неизвестной частоты генераторов, радиоприемников, передатчиков, функциональных генераторов, кристаллов и т. д.Он имеет отличную входную чувствительность благодаря встроенному усилителю.



Создайте свой собственный точный LC-метр специальной серии и начните изготавливать на заказ прецизионные катушки и катушки индуктивности. Измеритель позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек и катушек индуктивности. Он может измерять индуктивность от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 900 нФ. Измеритель Accurate LC разработан для профессионалов, которым требуется беспрецедентная точность измерений, и включает в себя высокоточные компоненты, которые можно найти только в наборах премиум-класса.
Беспроводное управление устройствами с помощью 4-канального радиочастотного пульта дистанционного управления. Работает сквозь стены на расстоянии 200 м / 650 футов. Вы можете управлять освещением, вентиляторами, гаражными воротами, роботами, системами безопасности, моторизованными шторами, оконными жалюзи, дверными замками, разбрызгивателями и всем, что только можно придумать.



Вольтметр Амперметр может измерять напряжение до 70 В с разрешением 100 мВ и ток до 10 А с разрешением 10 мА. Это идеальное дополнение к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток.В измерителе используется микроконтроллер PIC16F876A со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем 16×2 с зеленой подсветкой. В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Счетчик также можно модифицировать и откалибровать с помощью трех кнопок для измерения напряжения выше 70 В и силы тока более 10 А. Усилитель FM-передатчика мощностью 1 Вт

Опубликовано 30 марта 2022 г.



Усилитель FM-передатчика мощностью 1 Вт с разумно сбалансированной конструкцией, предназначенной для повышения радиочастоты в диапазоне 88–108 МГц.Это может считаться довольно чувствительной конфигурацией при использовании с качественными транзисторами ВЧ-усилителя мощности, триммерами и катушками индуктивности. Он предполагает коэффициент усиления мощности от 9 до 12 дБ (от 9 до 15 раз). При входной мощности 0,1 Вт выходная мощность может быть значительно больше 1 Вт. Транзистор Т1 желательно выбирать исходя из входного напряжения. Для напряжения 12В рекомендуется использовать транзисторы типа 2N4427, КТ920А, КТ934А, КТ904, BLX65, 2SC1970, BLY87. Для напряжения 18-24В возможно использование транзисторов типа 2N3866, 2N3553, КТ922А, BLY91, BLX92A.Вы также можете рассмотреть возможность использования 2N2219 с входным напряжением 12 В, однако это даст выходную мощность около 0,4 Вт.


Опубликовано в понедельник, 14 марта 2022 г.



Современные модели железных дорог управляются в цифровом виде с использованием протокола Digital Command Control (DCC), аналогичного сетевым пакетам. Эти пакеты данных содержат адрес устройства и набор инструкций, который встроен в виде напряжения переменного тока и подается на железнодорожный путь для управления локомотивами. Большим преимуществом DCC по сравнению с аналоговым управлением постоянным током является то, что вы можете независимо контролировать скорость и направление многих локомотивов на одном и том же железнодорожном пути, а также управлять многими другими осветительными приборами и аксессуарами, используя тот же сигнал и напряжение.Коммерческие декодеры DCC доступны на рынке, однако их стоимость может довольно быстро возрасти, если у вас есть много устройств для управления. К счастью, вы можете самостоятельно собрать простой DCC-декодер Arduino для декодирования DCC-сигнала и управления до 17 светодиодами/аксессуарами на каждый DCC-декодер.


Опубликовано 1 февраля 2022 г.



Это, пожалуй, один из самых простых и маленьких FM-приемников для приема местных FM-станций. Простой дизайн делает его идеальным для карманного FM-приемника.Аудиовыход приемника усиливается микросхемой усилителя LM386, которая может управлять небольшим динамиком или наушниками. Схема питается от трех элементов питания типа ААА или АА. Секция FM-приемника использует два радиочастотных транзистора для преобразования частотно-модулированных сигналов в аудио. Катушка L1 и переменный конденсатор емкостью 22 пФ образуют колебательный контур, который используется для настройки на любые доступные FM-станции.


Опубликовано 20 января 2022 г.



Это сборка известного FM-передатчика Veronica.Передатчик был построен на двух отдельных платах. Первая плата (на фото выше) — это сам передатчик Veronica с выходной мощностью 600 мВт при питании от напряжения 12 В или 1 Вт при питании от напряжения 16 В. Вторая плата представляет собой ВЧ-усилитель мощности, в котором используется транзистор 2SC1971 для усиления выходного сигнала Veronica примерно до 7 Вт. Хотя передатчик может питаться от напряжения 9-16 В, рекомендуется, чтобы и передатчик, и усилитель питались от напряжения 12 В, поскольку 600 мВт является верхним пределом для управления транзистором 2SC1971.

Простой стерео FM-передатчик с использованием микроконтроллера AVR

Опубликовано 3 января 2022 г.



Я был очарован идеей создания простого стереокодировщика для создания стереофонического FM-передатчика. Не то чтобы стерео много значило для меня вдали от компьютера. Я использую передатчик FM-радиовещания для передачи выходного сигнала моих компьютеров на FM-радио на кухне, в спальне, на подъездной дорожке и в саду. В этих условиях я считаю, что моно достаточно, будь то музыка или радиопрограммы из Интернета, поскольку я все равно в основном занят чем-то другим.Когда я стою на четвереньках в саду, по локоть сажаю куст, музыка действительно не кажется более сладкой, когда она звучит в стерео. Но это не помешало мне увлечься идеей создания стереокодера. Стерео всегда казалось большим количеством схем и беспокойства из-за небольшой выгоды, которую оно давало. То есть до нескольких недель назад.


Опубликовано 24 декабря 2021 г.



Высокочувствительный приемник TEA5711 позволяет принимать удаленные станции на расстоянии более 150 миль (240 км).Хорошая селективность достигается с помощью керамических фильтров с узкой полосой пропускания. Автоматический контроль частоты AFC захватывает станции для приема без дрейфа. Стереоразделение, которое зависит от мощности сигнала, очень заметно на сильных сигналах. А в высококачественных наушниках звук насыщенный, с глубокими базами и высокими высокими частотами, что позволяет часами наслаждаться стереомузыкой.

Простой FM-передатчик своими руками

Опубликовано 1 октября 2021 г.



Вы когда-нибудь задумывались, как так получилось, что вы можете просто настроиться на свой любимый FM-радиоканал.Более того, когда-нибудь возникало желание создать собственную FM-станцию ​​на определенной частоте? Ну, если ответ да на любой из этих вопросов, то вы находитесь в правильном месте!. Мы собираемся заняться изготовлением небольшого FM-передатчика для хобби с действительно простым руководством по компонентам и компонентами, которые легко доступны с полки.

Усилитель мощности 50 Вт с LM3886

Опубликовано во вторник, 31 августа 2021 г.



Это моя вторая встреча с LM3886. Я был доволен звуком, который этот чип выдал в первый раз, поэтому я решил сделать еще один усилитель с ним.Схема основана на схеме в даташите на микросхему с небольшими изменениями. Я удалил конденсатор временной задержки, подключенный к выводу MUTE, потому что лучше использовать отдельную схему защиты от постоянного тока, которая имеет аналогичную функциональность. Выходную индуктивность L1 я сделал, намотав 15 витков эмалированного провода на резистор R7. Диаметр проволоки должен быть не менее 0,4 мм. Все было завернуто в термоусадку. Я использовал неполяризованный конденсатор 47 мкФ/63 В для C2. Это может быть обычный электролитический конденсатор, но лучше использовать неполяризованный или биполярный.

BLF147 Усилитель УКВ мощностью 150 Вт

Опубликовано 29 июня 2021 г. Результаты очень впечатляющие: более 150 Вт во всем диапазоне при входной мощности 10 Вт и питании 24 В постоянного тока. Более 200 Вт достигается при 28 В постоянного тока и более 250 Вт при горячем смещении 4-5 А в режиме покоя. Печатная плата представляет собой тефлоновую стеклянную плату с печатными линиями передачи и фарфоровыми колпачками. Внешний фильтр гармоник не требуется, так как фильтрация встроена в согласующую схему.

Полностью регулируемый источник питания

Опубликовано 26 мая 2021 г.



В этой схеме используется стабилизатор LM317, выбранный из-за его встроенной защиты от перегрузки по току и перегрева. Его выходной ток увеличен до 5А транзистором MJ2955. Выходное напряжение регулируется потенциометром VR1. Регулируемое ограничение тока от 60 мА до 5 А обеспечивается операционным усилителем TL071 IC, который используется в качестве компаратора, который контролирует напряжение на резисторах измерения тока 0,1 Ом.

Генератор функций XR2206, 1 Гц — 2 МГц


Здесь представлен премиальный комплект функционального генератора XR2206 с частотой от 1 Гц до 2 МГц, способный создавать высококачественные синусоидальные, прямоугольные и треугольные сигналы с высокой стабильностью и точностью. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте.

Грубая настройка частоты осуществляется с помощью 4-DIP-переключателя для следующих четырех частотных диапазонов; (1) 1 Гц-100 Гц, (2) 100 Гц-20 кГц, (3) 20 кГц-1 МГц, (4) 150 кГц-2 МГц.Выходную частоту можно точно настроить с помощью потенциометров P1 и P2. В комплект входит выход, который можно подключить к комплекту счетчика 60 МГц для измерения выходной частоты. Комплект функционального генератора XR2206 с частотой от 1 Гц до 2 МГц включает компоненты высшего качества, в том числе конденсаторы аудиокласса, позолоченный разъем RCA, конденсаторы WIMA, 1% металлопленочные резисторы и печатную плату высшего качества с красной паяльной маской и покрытыми сквозными отверстиями.

Комплект для точного измерения LC, специальная серия

Создайте свой собственный точный измеритель LC (измеритель индуктивности / емкости) и начните изготавливать на заказ прецизионные катушки и катушки индуктивности.Точный LC-метр позволяет измерять невероятно малую индуктивность, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. Он может измерять индуктивность от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 900 нФ. Измеритель LC

Special Edition включает первоклассные высокоточные компоненты, которые можно найти только в комплектах премиум-класса. Он включает в себя высококачественную двустороннюю печатную плату (PCB) с красной паяльной маской и предварительно припаянными дорожками для облегчения пайки, съемный ЖК-дисплей с желто-зеленой светодиодной подсветкой, программируемый чип микроконтроллера PIC16F628A, высокоточные конденсаторы и катушку индуктивности, 1% металла. Пленочные резисторы, механически обработанные разъемы для интегральных схем, позолоченные штыревые контакты, разъемы для ЖК-дисплеев и все другие компоненты, необходимые для сборки комплекта премиум-качества.Благодаря использованию ЖК-разъемов ЖК-дисплей можно отсоединить от основной платы в любой момент, даже после того, как комплект собран. Все компоненты имеют сквозное отверстие и легко паяются. Специальная серия Accurate LC Meter предназначена для профессионалов, которым требуется беспрецедентная точность измерений, и предлагает отличное соотношение цены и качества.

Комплект измерителя/счетчика частоты 10 Гц — 60 МГц

Частотомер/счетчик 60 МГц для измерения частоты от 10 Гц до 60 МГц с разрешением 10 Гц.Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, резонаторы и т. д. Измеритель обеспечивает очень стабильные показания и обладает отличной входной чувствительностью благодаря встроенный усилитель и преобразователь TTL, поэтому он может измерять даже слабые сигналы от кварцевых генераторов. С добавлением предделителя возможно измерение частоты от 1ГГц и выше. Диапазон измерения измерителя был недавно обновлен, и теперь он может измерять от 10 Гц до 60 МГц вместо 10 Гц до 50 МГц.
Вольт-амперметр PIC


Вольтметр PIC
Амперметр может измерять напряжение 0–70 В с разрешением 100 мВ и потребляемый ток 0–10 А с разрешением 10 мА. Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток.
В измерителе используется микроконтроллер PIC16F876A со встроенным АЦП (аналогово-цифровым преобразователем) и ЖК-дисплеем 16 x 1 с зеленой подсветкой.С небольшой модификацией можно измерять более высокое напряжение и ток.
BA1404 Стерео FM-передатчик HI-FI — специальный комплект

Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI Stereo FM Transmitter — Special Edition Kit — это захватывающий передатчик, который будет транслировать высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.Добавьте усилитель / усилитель передатчика FM / VHF мощностью 500 мВт для еще большего радиуса действия. Комплект

Special Edition BA1404 HI-FI стереофонический FM-передатчик включает компоненты премиум-класса с золотыми конденсаторами аудиокласса, 1% металлопленочными резисторами и качественной печатной платой с красной паяльной маской и металлизированными сквозными отверстиями. Комплект основан на популярной микросхеме стереотранслятора BA1404, которая содержит все сложные схемы для генерации стереофонического FM-сигнала. Кристалл 38 кГц обеспечивает непревзойденную стабильность поднесущей для стереосигнала.

Стерео FM-передатчик с ФАПЧ, 5 Вт

Стерео FM-передатчик
5 Вт с ФАПЧ оснащен синтезированной системой ФАПЧ без дрейфа и оснащен высококачественным чипом Bh2415. Выходная ВЧ-мощность 5 Вт достигается с помощью транзистора 2SC1971 мощностью 6 Вт в выходном каскаде. Цифровое управление на передней панели оснащено светодиодным дисплеем, а корпус выполнен из высококачественного алюминия. Плата оснащена фильтрацией электромагнитных помех на аудиовходах и входах питания, а также имеет микрофонный и аудиовходы.После включения передатчик начинает вещание на ранее выбранной частоте. В целом, этот стерео FM-передатчик с ФАПЧ мощностью 5 Вт обеспечивает профессиональное качество звука для вещания и может конкурировать с коммерческим вещанием.
500 мВт Усилитель/усилитель FM/УКВ передатчика

Это высокоэффективный малошумящий усилитель/усилитель мощностью 500 мВт для всех маломощных FM-передатчиков, таких как модули передатчиков BA1404, Bh2417, Bh241M и т. д.Микросхема усилителя представляет собой интегральную схему, содержащую несколько транзисторных каскадов и все остальные части, удобно размещенные в одном небольшом корпусе. Усиление вашего FM-передатчика никогда не было проще, и выходной сигнал также может напрямую управлять транзисторами 2n4427 или 2n3886 для выходной мощности 1 Вт или 5 Вт.

ХАРАКТЕРИСТИКИ
— Выходная мощность: 500 мВт
— Входная частота: 50–1300 МГц
— Напряжение питания: 9-12 В

Телефон FM-передатчик


Этот телефонный FM-передатчик подключается последовательно к вашей телефонной линии и передает телефонный разговор в FM-диапазоне, когда вы снимаете телефонную трубку.Передаваемый сигнал может быть настроен любым FM-приемником. Схема включает светодиодный индикатор «В эфире», а также переключатель, который можно использовать для выключения передатчика. Уникальной особенностью схемы является то, что для работы схемы не требуется батарея, поскольку питание берется от телефонной линии.
Специальный выпуск точного измерителя LC с зеленой подсветкой ЖК-дисплея


Создайте свой собственный LC-метр и начните изготавливать катушки и катушки индуктивности на заказ.Этот LC-метр позволяет измерять невероятно малую индуктивность, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкость от 0,1 пФ до 900 нФ. Схема включает в себя автоматический переключатель диапазона и сброса, чтобы обеспечить максимальную точность показаний.
Это LC-метр специальной серии с модернизированными первоклассными компонентами. Он включает в себя модернизированные высокоточные конденсаторы, индуктор, 1% металлопленочные резисторы и позолоченные механически обработанные гнезда для ИС, штыревые контакты и разъемы для ЖК-дисплеев.Это издание предназначено для профессионалов, которым требуется беспрецедентная точность измерений.
Контроллер USB-реле


Это новый проект USB Relay Controller, который позволяет управлять от восьми до пятнадцати внешних устройств через USB-порт компьютера. Вы можете управлять различными приборами в своем доме, такими как освещение, вентиляторы, садовые разбрызгиватели, компьютеры, принтеры, телевизоры, радиоприемники, музыкальные системы, кондиционеры, аквариумы и все, что только можно придумать, через компьютер.Программное обеспечение имеет интерфейс на основе iPhone, и с ним интересно работать.
Оставайтесь с нами, чтобы узнать подробности…
Комплект стерео FM-передатчика HI-FI BA1404


Будьте в эфире со своей собственной радиостанцией! Передатчик на базе BA1404 представляет собой захватывающий продукт, который будет транслировать стереофонический сигнал высокого качества в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.
Схема основана на популярной микросхеме стереовещателя BA1404, которая содержит всю сложную схему для генерации стереофонического FM-сигнала. Кристалл 38 кГц обеспечивает стабильную поднесущую для стереосигнала. Схема генератора достаточно стабильна для надежного приема даже на FM-радиоприемниках с цифровой настройкой. Печатная плата включает в себя зеленый слой паяльной маски для облегчения пайки и защищает провода, которые не требуют пайки.
Комплект точного измерителя LC

Создайте свой собственный LC-метр и начните делать собственные катушки и катушки индуктивности.Этот измеритель LC позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает в себя функцию автоматического выбора диапазона и «обнуления», чтобы обеспечить максимально возможную точность показаний …

Двойной измеритель температуры DS18S20


Это чрезвычайно простой в сборке измеритель температуры PIC, который позволяет измерять температуру в двух разных местах одновременно.Измеритель может отображать значения как по Цельсию, так и по Фаренгейту (вместе или по отдельности) и способен измерять температуру от -55 до 125 градусов по Цельсию (от -67 до 257 градусов по Фаренгейту). Никогда еще такая полезная и мощная схема не могла быть построена с таким небольшим количеством компонентов и при этом предоставляла бесконечные возможности. Все это возможно благодаря использованию микроконтроллера PIC16F628 и ЖК-дисплея 2×16 символов, которые действуют как небольшой компьютер, который можно настраивать благодаря обновляемой шестнадцатеричной прошивке.

Представленный измеритель температуры PIC использует два очень интересных цифровых датчика температуры DS18S20 1-Wire. В отличие от обычных датчиков, где показания температуры передаются в виде переменного напряжения, DS18S20 передает информацию о температуре в цифровом формате в виде данных. Это дает много новых возможностей и позволяет передавать информацию о температуре на гораздо большие расстояния всего лишь по двухпроводному кабелю.

4-канальная система дистанционного управления с четырьмя реле


Возможность беспроводного управления различными приборами внутри или снаружи дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее.Радиочастотный пульт дистанционного управления обеспечивает дальность действия до 200 м и может найти множество применений для управления различными устройствами в доме.

4-кнопочный радиочастотный пульт дистанционного управления используется для независимого включения/выключения 4 различных устройств. Релейные выходы 10A могут переключать приборы, использующие сетевое напряжение 110 В / 220 В.

Дистанционное управление громкостью РЧ-усилителя с регулировкой мощности, выбором источника входного сигнала и защитой динамика

Это очень простой, но уникальный дистанционный регулятор громкости РЧ-усилителя, основанный на микроконтроллере PIC16F628, который предлагает функции, недоступные другим дистанционным регуляторам громкости. .

1) Беспроводной радиопульт дальнего действия 433 МГц, позволяющий управлять усилителем даже сквозь стены
2) Позволяет контролировать громкость звука с помощью высококачественного моторизованного стереопотенциометра ALPS.
3) Позволяет включать/выключать аудиоусилитель
4) Автоматически включает динамики через 2 секунды после включения питания, чтобы устранить шум при включении.
5) Автоматически выключает динамики за 1/2 секунды до отключения питания, чтобы устранить шум при отключении питания.
6) Позволяет переключать вход между двумя источниками звука

Более подробная информация будет доступна в ближайшее время…

Измеритель температуры PIC с термостатом и ЖК-дисплеем с подсветкой

Это наш предстоящий проект, аналогичный двойному измерителю температуры PIC, но со встроенным термостатом. Помимо отображения настраиваемых показаний температуры в градусах Цельсия и / или Фаренгейта, он включит обогреватель, если температура упадет ниже указанной температуры, или его можно настроить на включение вентилятора или системы кондиционирования воздуха, если температура превысит указанную температуру, установленную UP. / ВНИЗ.Термостат может отображать значения как по Цельсию, так и по Фаренгейту (вместе или по отдельности) и способен измерять температуру от -55 до 125 градусов по Цельсию (от -67 до 257 градусов по Фаренгейту).


Представленный измеритель температуры PIC с термостатом использует очень интересный цифровой датчик температуры DS1820 1-Wire. В отличие от обычных датчиков, где показания температуры передаются в виде переменного напряжения, DS1820 передает информацию о температуре в цифровом формате в виде данных. Это дает много новых возможностей и позволяет передавать информацию о температуре на гораздо большие расстояния всего лишь по двухпроводному кабелю.

Оставайтесь с нами, чтобы узнать подробности об этом проекте.

Радиочастотный пульт дистанционного управления с четырьмя независимыми релейными выходами ВКЛ/ВЫКЛ

Это новый проект, в котором используется четырехкнопочный радиочастотный пульт дистанционного управления для независимого включения/выключения четырех различных устройств. Любой из четырех выходов можно настроить для независимой работы в мгновенном режиме или в режиме ВКЛ/ВЫКЛ. Выходы буферизуются транзисторами BC549 и могут напрямую управлять устройствами или подключаться к реле 5 В / 12 В для включения / выключения устройств, использующих более высокое напряжение 110 В / 220 В.Пульт дистанционного управления

обеспечивает дальность действия до 200 м / 650 футов и может найти множество применений для управления различными внутренними и внешними устройствами. Мы предоставим все компоненты для создания этого проекта. Оставайтесь с нами для получения дополнительной информации.

24-битный 192 кГц PCM1793 Аудио ЦАП

24-битный 192 кГц PCM1793 ЦАП — идеальное решение для обновления аудиокомпонентов, таких как CD-плеер, DVD-плеер, проигрыватель Blue Ray, компьютер и спутниковый ресивер.Он легко подключается через коаксиальный S/PDIF или оптический кабель и имеет удобные аналоговые выходные разъемы. Плата PCM1793 Audio DAC оснащена передовым чипом Burr-Brown PCM1793 DAC, высококачественным операционным усилителем OPA2134 и новейшим цифровым линейным приемником DIR9001. Печатная плата изготовлена ​​из высококачественных компонентов, таких как конденсаторы Nichicon Audio, конденсаторы WIMA, позолоченные разъемы, позолоченные дорожки печатной платы и металлопленочные резисторы. ЦАП PCM1793 обеспечивает детализированные высоты и исключительно хорошую звуковую сцену.

Усилитель мощности формата A4


Как следует из потрясающе оригинального названия, A4 содержит 4 отдельных усилителя мощности. Это устройство предлагает большую гибкость — доступны следующие режимы работы: * Четырехканальная работа по 50 Вт на канал для объемного звучания или работы в нескольких комнатах. * Двухканальный двухканальный режим для двухпроводных громкоговорителей. * Двухканальный мостовой режим, предлагающий около 150 Вт на канал.
Стерео FM-передатчик с ФАПЧ, 8 Вт, с ЖК-дисплеем


Очень стабильный FM-передатчик на базе синтезатора TSA5511. Частота осуществляется тремя кнопками через микроконтроллер PIC16F84. Частота отображается на ЖК-дисплее 16×1.
LM3886 Усилитель мощности с самодельным шасси


Это простое шасси, состоящее всего из 4 алюминиевых панелей и 2 радиаторов.Разработан по размерам, позволяющим плотно упаковать его в комплект усилителя на микросхеме LM3886.
Верхняя и нижняя панели входят в выступы, прорезанные в радиаторах настольной пилой, а затем передняя и задняя панели просто прикручиваются к торцевым ребрам. Крепления задней панели крепятся с помощью гаек и болтов M3, а панели, соединяющиеся с радиаторами, крепятся болтами M4, ввинченными непосредственно в радиаторы, поэтому дополнительные кронштейны не требуются. Радиаторы имеют размеры 75 x 160 x 50 мм с толщиной основания 10 мм.
Усилитель HiFi MOSFET мощностью 100 Вт


Это высококачественный усилитель MOSFET мощностью 100 Вт.Преимущество использования МОП-транзисторов в выходном каскаде заключается в том, что они имеют высокий входной импеданс на низких частотах и ​​способны работать с чрезвычайно высокими скоростями нарастания. Именно это свойство делает их довольно склонными к ВЧ-колебаниям при неправильной компенсации, но при тщательном проектировании они способны обеспечить впечатляющие характеристики.
Двухканальный вольтметр PIC 70 В

Это предварительный просмотр предстоящего проекта вольтметра PIC.Вы можете использовать этот вольтметр PIC для источника питания, в качестве измерителя заряда батареи для автомобиля, радиоуправляемых автомобилей, радиоуправляемых вертолетов, для контроля напряжения в вашем компьютере или его можно использовать в качестве небольшого портативного вольтметра. Вольтметр PIC может измерять 0-70 вольт, что должно быть более чем достаточно для большинства электронных проектов, обеспечивая превосходную точность показаний и разрешение. Он имеет два входных канала для одновременного измерения двух источников напряжения. В этом проекте вольтметра PIC используется микроконтроллер PIC16F876 со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем с подсветкой 2×16.В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Оставайтесь с нами для получения дополнительной информации.
Программатор AVR

Этот простой программатор AVR позволит вам безболезненно перенести шестнадцатеричную программу на большинство микроконтроллеров ATMEL AVR без ущерба для бюджета и времени. Он более надежен, чем большинство других доступных программаторов AVR, и его можно собрать за очень короткое время.

Весь программатор AVR собран из очень простых деталей и легко помещается в корпус последовательного разъема. Плата сокета была создана для микроконтроллера 28-DIP AVR Atmega8, но вы можете легко собрать плату сокета для любого другого микроконтроллера AVR. Этот программатор AVR совместим с популярным PonyProg, который даже показывает вам строку состояния прогресса программирования.

Bh2417 Стерео FM-передатчик с ФАПЧ

Это высококачественный стереофонический FM-передатчик с ФАПЧ со встроенным УКВ-усилителем и впечатляющим диапазоном передачи.Он основан на микросхеме Bh2417, которая обеспечивает высококачественную кристально чистую стереопередачу. Восемь доступных частот контролируются заземлением 3-х контактов разъема. Передатчик поставляется в собранном виде и готов к использованию.

Одночиповый USB MP3-плеер

Этот модуль MP3-плеера основан на новейшем инновационном чипе BU9432 от RHOM. Он оснащен USB 1.1/2.0 Контроллер, декодер MP3, системный контроллер для загрузки файлов MP3 с флэш-накопителя USB, жесткого диска USB, дисковода USB CD-ROM или USB DVD-ROM — все в одном чипе.

После подключения USB-накопителя BU9432 автоматически ищет файлы MP3 для воспроизведения. Звук управляется тактильными кнопками; Воспроизведение, стоп, предыдущая песня и следующая песня.

BU9432 может декодировать файлы VBR MP3, MP2, MP1, Layer 1, 2, 3 с частотой дискретизации: 8K — 48KHz и скоростью передачи данных: 8Kbps — 448Kbps. Он также может распознавать USB-накопители/жесткие диски FAT16 и FAT32 емкостью от 32 МБ до 2 ТБ.Воспроизведение звука исключительно хорошее с соотношением сигнал/шум 93 дБ и динамическим диапазоном 88 дБ.

BA1404 — Проект стереофонического FM-передатчика HI-FI


Прототип высококачественного стереофонического FM-передатчика является результатом многочасовых испытаний и доработок. Цель была проста; протестировать многие существующие конструкции передатчиков BA1404, сравнить их характеристики, выявить слабые места и предложить новую конструкцию передатчика BA1404, которая улучшает качество звука, имеет очень хорошую стабильность частоты, увеличивает радиус действия передатчика и довольно проста в сборке.Мы рады сообщить, что эта цель и ожидания были достигнуты и даже превзойдены.
Передатчик может работать от одной батарейки 1,5 В и обеспечивать превосходный кристально чистый стереозвук. Он также может питаться от двух аккумуляторных батарей 1,5 В для обеспечения максимальной дальности действия.
Алюминиевые конденсаторы ELNA SILMIC II Audio теперь доступны


Серия SILMIC II — это алюминиевые электролитические конденсаторы Elna высочайшего класса для аудиосистем, обладающие превосходными акустическими характеристиками.Используется совершенно новый тип электролитической разделительной бумаги, содержащей шелковые волокна. Чрезвычайная мягкость шелка может смягчить вибрационную энергию (генерируемую электродами, внешними вибрациями и электромагнитными полями). Благодаря новой конструкции из электролита и фольги скорость распространения сигнала увеличилась (сопротивление ESR уменьшилось) и стал возможен более мощный, но мягкий звук, чем раньше. Когда эти конденсаторы были подвергнуты акустической оценке, пики высоких частот и шероховатости средних частот были существенно уменьшены.Кроме того, в полученном высококачественном звуке были увеличены насыщенность и мощность низких частот.
Стереокодер Bh2415 HI FI с ограничителем и фильтром нижних частот

Это новейший стереокодировщик Bh2415 от RHOM, который включает в себя множество замечательных функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, и стереокодером на основе кристалла для стереопередачи.

Стереокодер Bh2417 HI FI с ограничителем и фильтром нижних частот

Это новейший стереокодировщик Bh2417 от RHOM, который включает в себя множество замечательных функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, и стереокодером на основе кристалла для стереопередачи.

TDA7000 FM-приемник/ТВ-тюнер/Авиационный приемник

Этот простой одночиповый FM-приемник/ТВ-тюнер позволит вам принимать частоты от 70 до 120 МГц. С помощью этого небольшого приемника можно принимать телевизионные станции, весь FM-диапазон 88–108 МГц, разговоры с самолетов и многие другие частные передачи. Это идеальный компаньон для любого FM-передатчика, особенно если FM-диапазон в вашем районе очень переполнен.Приемник TDA7000 предлагает очень хорошую чувствительность, поэтому он позволит вам улавливать даже более слабые сигналы, которые невозможно услышать на обычных FM-приемниках.

Изюминкой представленного FM-приемника TDA7000 является управляемый напряжением генератор, аналогичный ТВ-тюнерам, которые используются в телевизорах …

Микроконтроллерный вольтметр/амперметр с ЖК-дисплеем


Этот мультиметр был разработан для измерения выходного напряжения 0-30 В и тока с разрешением 10 мА в источнике питания, где шунтирующий резистор датчика тока подключен последовательно с нагрузкой на шине отрицательного напряжения.Требуется только одно напряжение питания, которое можно получить от основного блока питания. Дополнительная функция мультиметра заключается в том, что он может управлять (включать и выключать) электровентилятором, охлаждающим основной радиатор. Порог мощности, при котором включается вентилятор, можно настроить с помощью One Touch Button Setup.
PCM2706 Высококачественная звуковая карта USB / наушники USB


Это высококачественная внешняя USB-звуковая карта / USB-наушники, которую можно создать для ПК или Mac.Он основан на новейшей микросхеме PCM2706, которая функционирует как высококачественный кристально чистый 16-битный стерео ЦАП. Это одночиповый цифро-аналоговый преобразователь, который предлагает два цифровых/аналоговых выходных стереоканала, цифровой выход S/PDIF и требует очень мало внешних компонентов. PCM2706 включает в себя встроенный интерфейсный контроллер, совместимый с USB 1.0 и USB 2.0, и питается непосредственно от USB-подключения. PCM2706 — это USB-устройство plug-and-play, не требующее установки драйверов под Windows XP и Mac OSX.
Bh2417 Стерео FM-передатчик с ФАПЧ


Это последняя конструкция FM-передатчика Bh2417 от RHOM, которая включает в себя множество функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться на том же уровне звука, стереокодером для стереопередачи, фильтром низких частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, схема PLL, которая обеспечивает стабильную частоту передача, что означает отсутствие дрейфа частоты, FM-генератор и выходной ВЧ-буфер.
Проект управления ЖК-дисплеем


Это наш предстоящий проект, в котором вы узнаете, как использовать параллельный порт вашего компьютера для отправки текстовых сообщений на двухстрочный 16-символьный ЖК-дисплей. Как только вы создадите интерфейс с ПК на ЖК-дисплей, для которого требуется только разъем параллельного порта, кабель и ЖК-дисплей, вы сможете дать волю своему воображению и создать множество интересных проектов, таких как автомобильный MP3-плеер, отображение даты и времени, информация о погоде и многое другое. .
Проект контроллера параллельного порта


Это очень простой и увлекательный проект, который позволит вам контролировать до восьми внешних устройств через параллельный порт вашего компьютера. Например, вы можете управлять различными приборами, такими как лампы, компьютеры, принтеры, телевизоры, радиоприемники, музыкальные системы, кондиционеры, вентиляторы, садовые разбрызгиватели и всем остальным, о чем вы только можете подумать, через свой компьютер.

В будущих версиях вы сможете запрограммировать, в какое время конкретное устройство должно включаться или выключаться. Если у вас есть какие-либо предложения по дополнительным функциям, сообщите нам об этом.

ICL7107 — ЦИФРОВОЙ ВОЛЬТМЕТР СВЕТОДИОДНЫЙ

Этот цифровой вольтметр идеально подходит для измерения выходного напряжения источника постоянного тока. Он включает в себя 3,5-разрядный светодиодный дисплей с индикатором отрицательного напряжения.Он измеряет напряжение постоянного тока от 0,1 до 199,9 В с разрешением 0,1 В. Вольтметр основан на одной микросхеме ICL7107 и может быть установлен на небольшой печатной плате размером 3 x 7 см. Схема должна питаться напряжением 5 В и потреблять всего около 25 мА.
ICL7107 — ЦИФРОВОЙ СВЕТОДИОДНЫЙ АМПЕРОМЕТР

Амперметр является отличным дополнением к любому лабораторному источнику питания, поскольку он позволяет измерять потребляемый ток и помогает определить, есть ли проблемы в схеме, которую вы строите. или тестирование.Этот амперметр способен измерять потребляемый ток от 1 мА до 10 А с выбранным разрешением 1 мА, 10 мА и 100 мА и потребляет всего около 25 мА тока.

Амперметр основан на одном чипе ICL7107 и 3,5-разрядном семисегментном светодиодном дисплее. Из-за относительно небольшого количества компонентов, используемых в схеме, ее можно разместить на небольшой печатной плате размером 3 см x 7 см.

Новый передатчик TX200 с дополнительным PLL и стереокодером

Это новейший и значительно улучшенный передатчик TX200 VFO/VCO FM.Самый универсальный передатчик на сегодняшний день, который можно превратить в высококачественный стереофонический FM-передатчик мощностью 200 мВт с ФАПЧ. Это идеальная схема для передачи вашей музыки по дому и двору. TX200 использует только две катушки; один в генераторе, а другой в УКВ-усилителе мощностью 200 мВт, поэтому любой может легко собрать его.

Варикапы (подстроечные диоды)

Новые замены труднодоступных варикапов.Эти диоды с переменной емкостью изменяют свою емкость при подаче на них напряжения. Они идеально подходят для настройки частоты FM-передатчиков на основе PLL, FM-передатчиков VCO, FM/VHF-приемников, ТВ-тюнеров и т. д.

MV2105 — варикап 2-16pF для замены варикапов BB105 и BB205.

MV2109 — варикап 2-36 пФ для замены варикапов BB109, BB209 и BB405.

МВ104 — ДВОЙНОЙ варикап 2-42пФ Замена варикапа КВ1310, ВВ104, ВВ204 и ВВ304.

Пожалуйста, обратитесь к странице FM-передатчика TX200, чтобы увидеть примеры того, как вы можете использовать варикапы в своих проектах http://electronics-diy.com/tx200.php

Очень точный LC METER на базе микросхемы PIC16F84A


Найти «хороший» LC-метр (измеритель индуктивности/емкости), который бы точно измерял все типы катушек индуктивности и катушек, — непростая задача.Мы долго искали этот тип LC-метра. Мы рассматривали множество коммерческих версий LC-метров, но большинство из них были либо слишком дорогими, либо ограничены в диапазонах измерения.

Наконец, после изучения различных конструкций LC-метров на базе PIC16F84, многочисленных испытаний и доработок, мы пришли к уникальной конструкции. Измеритель LC очень компактен и довольно прост в сборке. Он основан на микросхемах PIC16F84A, LM311 и ЖК-модуле.

Основой измерителя является микросхема PIC16F84A, выполняющая вычисления LC, и микросхема LM311, выполняющая функции генератора частоты.LC Meter может измерять удивительно малые индуктивности; начиная с 10 нГн, весь диапазон мГн и мГн до 100 мГн. Он также измеряет емкости от 0,1 пФ до 900 нФ.

Перестраиваемые радиочастотные катушки


Вскоре у нас появятся следующие настраиваемые радиочастотные катушки, которые идеально подходят для точной настройки частоты вашего передатчика. Магнитный провод наполовину встроен в пластик, что обеспечивает превосходную стабильность частоты.Одна из этих катушек была протестирована в передатчике TX200 в качестве замены воздушной катушки и переменного конденсатора. В результате стабильность частоты была значительно улучшена. Катушки имеют размер 7 мм x 10 мм, и каждая поставляется в отдельной металлической банке, которую можно снять. Перестраиваемые ВЧ-катушки бывают следующих диапазонов индуктивности:

2,5 витка 48–59 нГн (красный)
3,5 витка 65–79 нГн (оранжевый)
4,5 витка 90–109 нГн (желтый)
5.5 витков 109–132 нГн (зеленый)

BA1404 Микросхема стерео FM-передатчика в наличии

С сегодняшнего дня мы начинаем продажу популярной микросхемы BA1404 со встроенным стереокодером и FM-передатчиком в одном корпусе. У нас также есть кристаллы 38 кГц, поэтому, если вы ждали, чтобы построить свой собственный стерео FM-передатчик для передачи музыки по дому, возьмите схему из раздела «Схемы» и начните собирать ее сегодня.
Модуль PLL для вашего FM-передатчика

За небольшую часть стоимости комплекта передатчика PLL вы можете собрать этот небольшой модуль PLL, который позволит вам модернизировать ваш существующий FM-передатчик; полностью цифровая настройка и стабильная частота. Схема основана на синтезаторе частоты Philips SAA1057, микроконтроллере PIC16F84A от PICMicro и кристалле 4 МГц.

Модуль PLL работает очень хорошо, а подключение к FM-передатчику очень простое. На самом деле для этого требуется всего четыре компонента; два варикапа, резистор 100К и конденсатор 1-10пФ. Я опубликую руководство о том, как подключить этот модуль PLL к передатчику TX200, как только у меня будет больше времени.

Цифровой вольтметр с ЖК-дисплеем 3,5


Построить невыразительный 0.1 — цифровой вольтметр с ЖК-дисплеем 199,9 В, который можно легко настроить как амперметр и измеритель температуры. Этот модуль основан на популярной микросхеме ICL7106, которая может измерять собственное напряжение питания и обеспечивает очень низкое энергопотребление.
Высококачественный программатор PIC


Это наиболее привлекательный USB программатор PIC, обладающий великолепными функциями в компактном корпусе. Он поставляется с 40-контактным разъемом ZIF (с нулевым усилием вставки), обновляемой прошивкой на чипе PIC16F628, ICSP (внутрисхемное последовательное программирование), простым в использовании программным обеспечением с графическим интерфейсом и может программировать широкий спектр микроконтроллеров PICMicro.
Управление шаговым двигателем через параллельный порт вашего компьютера

Создайте простой драйвер шагового двигателя, который позволит вам точно управлять униполярным шаговым двигателем через параллельный порт вашего компьютера.

Проект поставляется с программой, которая имеет простой в использовании графический интерфейс, позволяет вам управлять скоростью двигателя, направлением в режиме реального времени, а также позволяет вам использовать и изучать различные методы шага, такие как одиночный шаг, шаг с высоким крутящим моментом. и полушаговые режимы.

Контроллер шагового двигателя также отображает анимацию, помогающую визуализировать ток, протекающий через отдельные катушки. Это прекрасный инструмент для изучения работы шаговых двигателей.

HI-FI NJM2035 Стереокодер

Этот стереокодер идеален для тех, кто ищет высококачественную передачу стереозвука по низкой цене. Этот стереокодер обеспечивает превосходный кристально чистый стереозвук и очень хорошее разделение каналов, которое может сравниться со многими более дорогими стереокодерами, доступными на рынке.Все это возможно благодаря чипу NJM2035 и кварцевому кристаллу 38 кГц, который управляет контрольным тоном 19 кГц. Вам никогда не придется калибровать или перенастраивать частоту схемы.

Electronics-DIY.com © 2002-2022. Все права защищены.

 Программируемая система безопасности PIC


В этом проекте используется 12F675, он был выбран из-за его низкой стоимости, аналого-цифрового преобразователя и флэш-памяти.Эта система безопасности была разработана для использования в простой установке со скрытым переключателем, а не с клавиатурой. Есть несколько функций, таких как монитор батареи, встроенный в код, который также делает его пригодным для удаленных мест, просто разрядив батарею. Так же все задержки и прочие параметры заносятся во флеш память просто по …


УКВ FM-передатчик MAX2606


Если вы хотите быть независимыми от местных радиостанций при тестировании приемников УКВ, вам нужен частотно-модулированный генератор, охватывающий диапазон 89.от 5 до 108 МГц — но построить такой генератор на дискретных компонентах не так-то просто. Теперь у Maxim есть серия из пяти встроенных блоков генераторов серии MAX260x, которые охватывают частотный диапазон от 45 до 650 МГц. Единственное, что вам нужно, это подходящая внешняя катушка размером …

.

  Измеритель СОЭ


«ESR» означает эквивалентное последовательное сопротивление.ESR является одной из характеристик, определяющих рабочие характеристики электролитического конденсатора. Низкий ESR очень желателен для конденсатора, так как любой пульсирующий ток через конденсатор вызывает его нагрев из-за резистивных потерь. Этот нагрев ускоряет выход из строя конденсатора за счет высыхания электролита со все возрастающей скоростью. За время жизни конденсатора ESR нередко увеличивается на …


FM-передатчик дальнего радиуса действия 2 км


Выходная мощность многих цепей передатчика очень мала, поскольку в них не встроены каскады усилителя мощности.Описанная здесь схема передатчика имеет дополнительный каскад ВЧ-усилителя мощности, использующий мощный ВЧ-транзистор 2N3866 после каскада генератора для увеличения выходной мощности до 250 мВт. С хорошей согласованной 50-омной плоской антенной или многоэлементной антенной Yagi этот передатчик может обеспечить достаточно хороший уровень сигнала на расстоянии около 2 километров. Генератор передатчика построен на транзисторе BF494 …


 13.Линейный блок питания 8 В 20 А


Линейные источники питания для коммуникационного оборудования являются одними из самых популярных электронных проектов. Почти каждый технически подкованный радиолюбитель построил хотя бы один. Но, к сожалению, большинство проектов, даже опубликованных в уважаемых книгах, излишне сложны или имеют определенные недостатки. Представленный здесь дизайн немного необычен по своему расположению, но предлагает некоторые преимущества по сравнению с обычными дизайнами, которые я объясню в следующих параграфах.


Регистратор телефонных разговоров


Эта схема обеспечивает автоматическое включение магнитофона при поднятии трубки. Магнитофон выключается при смене трубки. Сигналы должным образом ослабляются до уровня, на котором они могут быть записаны с использованием разъема «MIC-IN» магнитофона.


Источник питания преобразователя 15 В / 28 В, 4 А


Блок питания для профессионального FM-передатчика.


Цепь телевизионного передатчика


Это небольшая схема телевизионного передатчика, которая передает в диапазоне ОВЧ отрицательную звуковую модуляцию и видеомодуляцию PAL.Он подходит для стран, где используется система B и G.


Ультразвуковой отпугиватель вредителей


Хорошо известно, что вредителей, таких как крысы, мыши и т. д., отпугивает ультразвуковая частота в диапазоне от 30 кГц до 50 кГц. Люди не могут слышать эти высокочастотные звуки.К сожалению, не все вредители реагируют на ультразвуковую частоту одинаковой частоты. В то время как некоторые вредители отпугиваются на частоте 35 кГц, другие отталкиваются на частоте от 38 до 40 кГц. Таким образом, для повышения эффективности частота ультразвукового генератора должна постоянно изменяться в определенных пределах. С помощью этой схемы …


Программатор PIC с параллельным портом и ICP


Этот программатор создан для бесплатного программного обеспечения Windows под названием WinPicProg, разработанного Найджелом Гудвином, и использует 74HC14 вместо 74LS05, используемого в других программаторах параллельного порта.


6-транзисторный H-мост


Это шеститранзисторный Н-мост в стиле Тильдена; хотя он и не так стар, как оригинальный «базовый H-мост», он восходит «давно назад» и является основой для многих схем драйвера BEAM. * До 800 мА (при использовании транзисторов PN2222 и PN2907) * 30 соединений на мост (то есть 30 отверстий, если вы делаете печатную плату) * Не «дымонепроницаемый» (т.е., он не может обрабатывать напряжение привода в обоих направлениях одновременно)


Усилитель мощности 100 Вт


Это схема усилителя мощности на транзисторе мощностью 100 Вт. Это старая схема, но хороший усилитель схемы. Используются транзисторы MJ15003 и MJ15004, питание +38В, -38В 3А. Выходная мощность составляет 100 Вт для динамика 8 Ом.


Опубликуйте свою схему
Хотели бы вы, чтобы ваша схема была опубликована на сайте electronics-diy.com?

Сделайте его доступным для всего мира прямо сейчас. Все кредиты будут вашими, и мы укажем ваше имя, адрес электронной почты и URL-адрес вашего веб-сайта, если он у вас есть.



Отправить проект

 Отзыв
Дайте нам знать, как мы можем лучше обслуживать вас или какие электронные проекты или наборы вы хотели бы видеть в Electronics-DIY.


Цепь зарядного устройства LiPo аккумуляторов с использованием микросхемы MCP73831

Беспроводные электронные устройства не могут работать без батареек. Ноутбуки, мобильные телефоны, электронные гаджеты, игровые устройства и т. д. нуждаются в батареях. Или, другими словами, аккумуляторы — это основная потребность этих устройств. И теперь, когда эра работает над меньшими и более легкими компонентами, эти устройства также требуют более легких объектов. Следовательно, устройствам нужны были батареи, которые легче по весу.И тут пробились LiPo аккумуляторы. Их небольшой размер и вес обычно впечатляют дизайнеров, использующих их в своих устройствах. Но, сегодня наша главная тема не аккумуляторы LiPo, а их зарядные устройства. Итак, в этом уроке мы собираемся сделать «схему зарядного устройства для LiPo аккумуляторов».

MCP73813 Распиновка

Необходимое оборудование

SR Комплекции Кол-во
1
1 1
2 2 USB C Раздел 1
3 Lipo Cell (3 .7V до 4,2 В)
4
4
4
2
5 2
6
6 Резисторы 1k, 2k, 5k 2,1 ,1
7 6-контактный разъем 1

Принципиальная схема

Рабочее объяснение

Для изготовления схемы зарядного устройства LiPo аккумуляторов мы использовали микросхему MCP73811, имеющую пять контактов, с помощью которых она обеспечивает работу при постоянном токе и напряжении с жестким допуском регулирования.Когда ячейка батареи LiPo подключена к этой микросхеме через контакт PROG регулирования тока, она устанавливает функцию ввода. Второй контакт — это управление батареей Vss, которое подключается к отрицательной клемме или земле, а контакт 4 vDd — это напряжение питания. Контакт 1 CE включает активный высокий заряд, а контакт 3 VBAT подключается к плюсу разъема. После этих подключений аккумулятор начинает заряжаться.

Применение и использование

Это зарядное устройство используется для зарядки литий-полимерных аккумуляторов:

  • Ноутбуки.
  • Дроны.
  • Медицинские приборы.
  • Роботы и т. д.

led — MCP73831: схема зарядки литиевой батареи

Из того, что я прочитал (но я никогда не использовал эти ИС), если напряжение разомкнутой цепи составляет 6,2 В, вы можете не использовать стабилитрон 6 В. На самом деле напряжение на его выходе уменьшается с нагрузкой, а максимальный номинал ИМС 7В, так что до 7В она не должна ломаться. Вы можете проверить это или подождать, пока кто-то более опытный, чем я, придет и скажет, что я совершенно не прав (но я надеюсь, что это не так).

Что касается микроконтроллера и светодиода, ваша схема подходит для светодиода (он будет гореть только тогда, когда STAT привязан к низкому уровню), но я не думаю, что он понравится UC. Когда STAT подключен к VCC, напряжение может достигать 6 В, в то время как обычно uC может иметь Vcc + 0,3 В на своих выводах (то есть 5,3 В, если он питается от 5 В, или 3,6 В, если он питается от 3,3 В). Я предлагаю вам изменить вашу схему в

имитация этой схемы — схема создана с помощью CircuitLab

Я ссылаюсь на график на рисунках 13 и 14 в техническом описании TLMS1000.Схема с VDD 6В дает вам такие данные:

  • СТАТ = VDD :
    • напряжение на STAT PIN = 6В
    • напряжение на всей ветви светодиода = 0, ток в светодиоде = 0, светимость = 0
    • напряжение на АЦП 47/57*6В = 4,95В
  • СТАТ = ЗАЗЕМЛЕНИЕ :
    • напряжение на STAT PIN = 0 В
    • напряжение на всей ветви светодиода = 6В, ток в светодиоде = 2мА, светимость = 100% от указанной светимости
    • напряжение на АЦП равно 0В
  • СТАТ = HI-Z :
    • если мы оценим ток около 50мкА-100мкА, напряжение на светодиоде не будет на графике (график доходит до 100мкА).В любом случае, я ожидаю, что оно будет примерно 1,5–1,6 В)
    • при напряжении на светодиоде 1,5В ток в ветке (6-1,5)/(2,2+10+47)=75мкА. Светимость светодиода составляет около 2-3% от номинальной светимости (не видно)
    • напряжение на АЦП составляет 47*75 мкА = 3,53 В

Если у вас микроконтроллер на 3,3 В, чтобы сохранить почти те же значения, вы можете заменить резисторы на 10 кОм и 47 кОм резисторами на 27 кОм и 33 кОм соответственно. Таким образом светодиод увидит ту же схему, а на АЦП

  • STAT = VDD : напряжение на АЦП 33/60*6В = 3.3В
  • STAT = GND : напряжение на АЦП равно 0 В
  • STAT = HI-Z : напряжение на АЦП 33*75 мкА = 2,48 В

low power — Что не так с моей литий-ионной зарядной схемой USB?

Я пытаюсь разработать свою собственную печатную плату на основе этой:

Мои соответствующие схемы здесь:

Их транзистор Q3 DMG3415U-7 устарел, поэтому я использовал DMP2045U-7, который казался аналогичной заменой.А также еще один регулятор.

Для зарядного устройства (U3 в оригинальной схеме, U10 в моей) я хотел использовать вариант MCP73831 (техническое описание здесь), который включает следующие 3 выхода состояния:

Итак, чтобы считать все 3 возможности с микроконтроллера, я добавил схему с R12-R14 и D10. Идея заключалась в том, что будет Vbus 5V от USB-кабеля. Если на выходе микросхемы STAT низкий уровень, точка датчика будет 0 В. Если бы он был высоким, то было бы 2.5 В, а диод защитит от любого нежелательного протекания тока между STAT и Vbus. Если STAT имеет высокий импеданс, точка датчика будет 1,6 В. Таким образом, с АЦП в точке измерения я мог различать все 3 состояния. PROG заземляется на выводе микроконтроллера, к которому он подключается.

Я изготовил плату, а она не работает. Во-первых, чип MCP не заряжает батарею. Если есть соединение USB, но нет батареи, выходное напряжение Vbat равно 0 В. Если и USB, и батарея подключены, Vbat измеряет напряжение батареи (скажем, 3.5 В), а не 4,2 В или другое напряжение, используемое для зарядки при постоянном напряжении. Я оставил его «заряжаться» на 12 часов, и напряжение не изменилось.

Во-вторых, не работает схема вывода «STAT». При измерении напряжений как Vbus, Vstat и точки датчика напряжения, измеренные мультиметром в различных ситуациях, следующие:

Без батареи:

Вшина = 5В

Vstat = 3,86 В (должно быть 3,3 В)

Vreading = 2,82 В (должно быть 1.6В)

«Зарядка»:

Вшина = 5В

Vstat = 3,86 В (должно быть 0 В)

Vreading = 2,82 В (должно быть 0 В)

Без USB, подключена только батарея:

Vbus = 1,46 В (должно быть 0 В)

Vstat = 2,5 В (должно быть 0 В)

Vreading = 1,95 В (должно быть 0 В)

Я не понимаю, что может быть не так. Vbus и Vbat являются прямыми соединениями со своими источниками, в противном случае они не подключаются ни к каким другим компонентам, не показанным на схемах.Что-то не так в дизайне? Почему и зарядка, и индикатор состояния не работают должным образом?

Прототип зарядного устройства на основе MCP73831

Один из моих текущих проектов — очень маломощное электронное устройство, которое предположительно работает от одноэлементной литий-ионной или литий-полимерной батареи в течение очень долгого времени, надеюсь, много-много месяцев . По моему мнению, батарея на самом деле может быть перезаряжаемой, например. Кнопочный элемент LIR2032 или LIR2450, и я также мог бы заряжать их в течение этих месяцев от небольшой солнечной панели, поэтому в идеале он работает «вечно» с одной батареей.

Я искал схемы зарядных устройств и обнаружил множество невероятно дешевых однокристальных решений. По какой-то причине я уже не помню, я выбрал микросхему MCP73831, которая представляет собой очень маленькую одноэлементную ИС для зарядного устройства литий-ионных и литий-полимерных аккумуляторов.

Чтобы иметь возможность поэкспериментировать с чипом, я просто взял типичные схемы приложений из спецификации и создал макетную и перфорированную схемы. В этом посте я просто хочу поделиться этими диаграммами, так как они могут быть полезны и другим.

Примечание: Обратите внимание, что эта схема не имеет защиты от низкого напряжения. С одной стороны, это очень практично, так как с его помощью можно восстановить переразряженные аккумуляторы. С другой стороны, с такими аккумуляторами следует быть осторожными. Пожалуйста, прочтите этот пост в блоге о перезарядке полностью разряженных аккумуляторов LiPo.

Этот чип поставляется в корпусе SOT23-5, поэтому он слишком мал для прототипирования; прежде всего, его необходимо преобразовать в формат DIP с помощью переходной платы SOT23 в DIP.Я использовал DIP10, потому что он был дома, но есть и другие, меньшие варианты (без ножек).

Схемы немного изменены. Прежде всего, я заменил резистор 2K на 10K, поэтому он имеет выход 100 мА вместо 500 мА. Я также добавил еще один светодиод, показывающий поступающее питание. Итак, зеленый светодиод всегда горит, красный светодиод показывает состояние зарядки.

  • Мигает: аккумулятор отсутствует / аккумулятор неисправен
  • Горит: аккумулятор заряжается
  • Не горит: батарея полностью заряжена

Я создал диаграммы Fritzing, а также диаграмму DIY Layour Creator для диаграммы перфборда, так как я нахожу ее лучше, чем диаграмма Fritzing:

И, наконец, осознание.Два замечания: 1. Я добавил еще разъемов на перфорированную плату, чтобы сделать ее более полезной 2. Односторонней перфорированной платы было бы достаточно, и смотрелось бы красивее, но у меня дома была только двухсторонняя

.

Добавить комментарий

Ваш адрес email не будет опубликован.
