Мегафон схема. Мегафон с режимом сирены: схема и принцип работы усилителя звука — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что представляет собой мегафон с режимом сирены. Как работает схема такого устройства. Какие компоненты используются для создания мегафона с сиреной. Как собрать мегафон своими руками.

Содержание

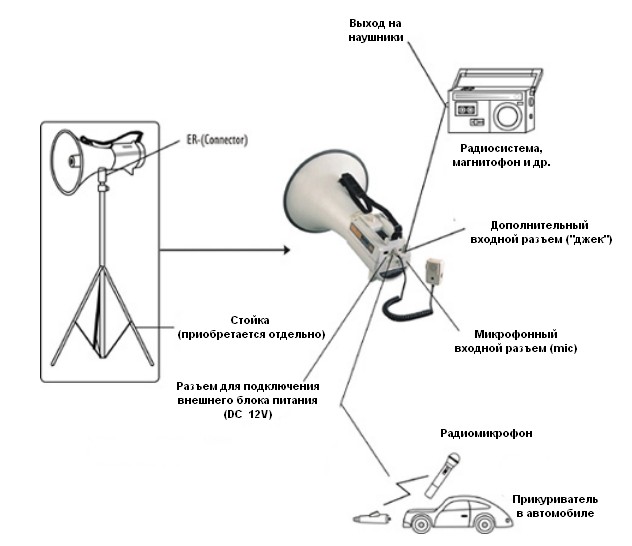

Что такое мегафон и для чего он используется

Мегафон представляет собой портативный громкоговоритель, предназначенный для усиления человеческого голоса. Это устройство состоит из микрофона, усилителя и динамика, объединенных в одном корпусе. Основная функция мегафона — сделать речь говорящего громче и слышнее на большом расстоянии или для большой аудитории.

Где обычно применяются мегафоны?

На массовых мероприятиях и собраниях
При проведении спортивных соревнований
Для оповещения людей в чрезвычайных ситуациях
В работе спасательных и правоохранительных служб
На стройках и промышленных объектах

Добавление функции сирены делает мегафон более универсальным устройством, позволяя быстро привлечь внимание людей в экстренных случаях.

Принципиальная схема мегафона с режимом сирены

Рассмотрим типовую схему мегафона, дополненного генератором сигнала сирены:

Микрофонный усилитель на транзисторе VT1
Оконечный усилитель мощности на микросхеме DA2 (TBA810 или К174УН7)
Генератор сигнала сирены на логических элементах микросхемы DD1
Динамическая головка BA1
Источник питания — аккумулятор или батарея 7-15В

Какие ключевые узлы входят в схему мегафона с сиреной?

Микрофонный предусилитель повышает уровень сигнала с микрофона
Усилитель мощности раскачивает динамик до нужной громкости
Генератор сирены формирует звуковой сигнал тревоги
Коммутатор позволяет переключаться между режимами

Как работает микрофонный усилитель мегафона

Микрофонный усилитель построен по классической схеме с общим эмиттером на транзисторе VT1. Его задача — усилить слабый сигнал с электретного микрофона до уровня, достаточного для раскачки оконечного усилителя мощности.

Основные элементы микрофонного усилителя:

Транзистор VT1 — усилительный элемент
Резисторы R4, R7, R8 — задают рабочую точку и коэффициент усиления
Конденсаторы C3, C4 — разделительные и фильтрующие элементы

Коэффициент усиления микрофонного каскада можно рассчитать по формуле:

K = R7 / R8

Ток покоя транзистора устанавливается резистором R4 на уровне около 0,5 мА для оптимальной работы.

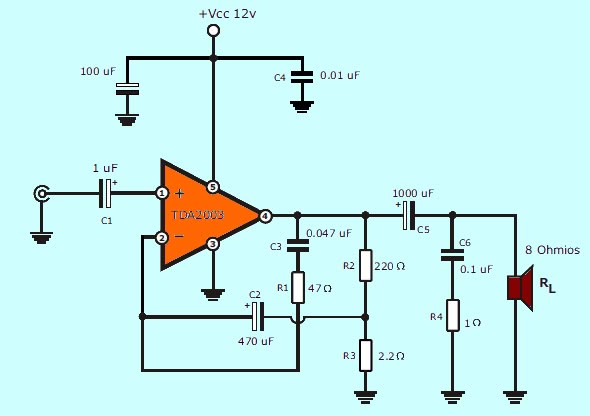

Усилитель мощности на микросхеме TBA810

Оконечный усилитель мощности собран на специализированной микросхеме TBA810 (отечественный аналог К174УН7). Эта микросхема отличается низким током потребления и хорошими выходными параметрами.

Какие характеристики имеет усилитель на TBA810?

Выходная мощность: до 6 Вт (при напряжении питания 14,4 В)
Сопротивление нагрузки: 4 Ом

Ток потребления: около 12 мА
Коэффициент нелинейных искажений: менее 0,5%

Регулировка громкости осуществляется переменным резистором R11 на входе усилителя. Конденсаторы C7-C9 обеспечивают частотную коррекцию и стабильность работы микросхемы.

Генератор сигнала сирены на логических элементах

Для формирования звукового сигнала сирены используется генератор на логических элементах микросхемы DD1. Он состоит из нескольких узлов:

Генератор прямоугольных импульсов частотой 1000 Гц на элементе DD1.4
Генератор низкой частоты (0,5 Гц) на элементе DD1.1
Два управляемых генератора на DD1.2 и DD1.3 с частотами 2000 Гц и 500 Гц

Как работает генератор сирены?

Низкочастотный генератор поочередно включает высокочастотные генераторы
Формируется сигнал с чередующимися тонами 2000 Гц и 500 Гц
Получается характерный «завывающий» звук сирены

Громкость сигнала сирены регулируется подстроечным резистором R17. Переключение между режимами осуществляется кнопками SB1 и SB2.

Выбор компонентов для сборки мегафона

При самостоятельной сборке мегафона важно правильно подобрать основные компоненты схемы:

Микросхема TBA810 или отечественный аналог К174УН7
Логические элементы 2И-НЕ (К155ЛА3 или аналог)
Транзистор VT1 — любой маломощный n-p-n транзистор
Динамическая головка мощностью не менее 6 Вт
Электретный микрофон с встроенным усилителем

На что обратить внимание при выборе компонентов?

Мощность динамика должна соответствовать выходной мощности усилителя
Напряжение питания микросхем должно быть в допустимом диапазоне
Логические микросхемы желательно использовать одной серии

Особенности конструкции и сборки мегафона

При изготовлении мегафона необходимо учитывать следующие моменты:

Корпус должен быть прочным и удобным для переноски
Динамик устанавливается в рупор для улучшения направленности звука
Микрофон размещается с учетом удобства использования
Органы управления должны быть легкодоступны

Какие этапы включает сборка мегафона?

Изготовление печатной платы по принципиальной схеме
Монтаж и пайка электронных компонентов
Сборка корпуса и установка динамика
Монтаж органов управления и элементов питания
Настройка и проверка работоспособности

При сборке важно обеспечить надежную фиксацию компонентов и качественную пайку соединений. Это повысит надежность устройства в условиях эксплуатации.

Настройка и проверка работы мегафона

После сборки мегафона необходимо выполнить его настройку и проверку:

Установить ток покоя транзистора VT1 подбором резистора R4
Отрегулировать чувствительность микрофонного усилителя

Настроить частоту и тональность сигнала сирены
Проверить качество звучания на разных уровнях громкости

Как проверить основные параметры мегафона?

Измерить выходную мощность при максимальной громкости
Оценить дальность действия на открытом пространстве
Проверить время непрерывной работы от аккумулятора
Убедиться в отсутствии самовозбуждения и искажений

При необходимости нужно выполнить подстройку отдельных узлов схемы для достижения оптимальных параметров работы мегафона.

Радиосхемы. — Мегафон с режимом сирены

Схемы аудиотехники

материалы в категории

Ну что такое мегафон (не путать с мобильным оператором!! ) мы все знаем: это переносной усилитель звука- микрофон с громкоговорителем в одном корпусе.

Применяются они в основном на различных мероприятиях: публичные выступления, соревнования и так далее.
А еще полезно дополнить мегафон и сиреной для привлечения публики к выступающему.

Схема одного из таких устройств показана на рисунке.
В оригинале на схеме показана микросхема TBA810, но это полный аналог распространенной отечественной микросхемы К174УН7, которую можно найти практически в любом полупроводниковом телевизоре ( в черно-белых полупроводниковых типа Изумруд 40ТБ-308 или Фотон она даже на кадровой развертке использовалась), так что с ней затруднений не будет.

Схема самодельного мегафона с сиреной

Он может питаться от аккумуляторной или гальванической батареи напряжением 7… 15 В. Выходная мощность — от 1 до 6 Вт, в зависимости от напряжения питания и сопротивления нагрузки.

На транзисторе VT1 и связанных с ним компонентах построен предварительный микрофонный усилитель. Его коэффициент усиления по напряжению приблизительно равен отношению сопротивления резисторов R7 и R8. Ток коллектора транзистора VT1 установлен равным примерно 0,5 мА подборкой резистора R4. Перемычку S1 устанавливают только в случае, если микрофону ВМ1 необходимо питание. Когда выключатель SA2 замкнут, сигнал с коллектора транзистора VT1 поступает на выходной усилитель мощности. Он построен на микросхеме УМЗЧ ТВА810 (DA2), имеющей небольшой потребляемый ток (около 12 мА при напряжении питания 14,4 В) и отдающей при таком напряжении мощность около 6 Вт в нагрузку сопротивлением 4 Ом. Переменным резистором R11 регулируют громкость звучания поступающего с микрофона сигнала.

На элементе микросхемы DD1.4, конденсаторе С10 и резисторе R13 построен генератор прямоугольных импульсов частотой около 1000 Гц. При нажатой кнопке SB1 его импульсы также поступают на вход оконечного усилителя. Звучит однотональная сирена. Её громкость устанавливают подстроечным резистором R15.

Элемент DD1.1 служит генератором импульсов частотой 0,5 Гц. Они поступают на входы элементов DD1.2 (непосредственно) и DD1.3 (через инвертор на транзисторе VT2), поочерёдно включая собранные на этих элементах генераторы. Первый формирует импульсы частотой 2000 Гц, а второй — 500 Гц. Их выходные сигналы суммируются с помощью резисторов R14 и R16. При нажатой кнопке SB2 сигнал из двух чередующихся тонов поступает на вход оконечного усилителя. Подстроечным резистором R17 устанавливают его громкость.

Мощность динамической головки ВА1 должна быть не менее 6 Вт. Выключателем SA1 мегафон включают и выключают. Светодиод BL-L532URC, сигнализирующий о включённом питании, можно заменить другим подходящего цвета свечения и достаточной яркости при токе 1 …2 мА.

Микросхема DD1- любая с элементами 2И-НЕ, ТТЛ-технологии: например К155ЛА3, при типовой цоколевке

Источник: Радио №8 2013 Автор: П. Петров

ФОРУМ ПО ЭЛЕКТРОНИКЕ

ЦИФРОВОЙ МЕГАФОН

Абрамов Сергей г. Оренбург.

Для оповещения большого количества людей на открытой площадке, нередко используют мегафоны. Особенностью схемы мегафона приведенного на Рис1. является то что он собран на цифровых микросхемах.

Рис1.

Рассмотрим работу схемы мегафона. Для уменьшения разрядки батареи GB1 на время разговора кратковременно нажимается кнопка SB1. Аналоговый сигнал с микрофона усиливается при помощи цифровых инверторов DD2:1, DD2:2 которые благодаря обратной связи образованной резисторами R4, R6 и конденсаторами С5, С6 работают в линейном режиме. Усиленный сигнал через разделительный конденсатор C2 поступает на микросхему таймера D1, которая работает в режиме широтно-импульсного модулятора. Частота модуляции зависит от емкости конденсатора С1 которая составляет примерно 50кГц. С выхода 3(D1) широтно импульсная модуляция по информативности в точности повторяет аналоговый сигнал который поступил с микрофона. Для увеличения амплитуды сигнала в два раза ШИМ инвертируется элементами D2:3, D2:4 и подается в противофазе на два ключа собранных по мостовой схеме на транзисторах VT1-VT6 и резисторах R7-R13. Диоды VD1-VD4 служат для защиты транзисторов VT2-VT5 ввиду индуктивной составляющей обмотки громкоговорителя B1.

После сборки если не было допущено ошибок, и все детали были исправны, устройство сразу начинает работать, ни какого налаживания производить не требуется. Для увеличения выходной мощности устройства достаточно увеличить напряжение питания до 15 вольт, при этом придется поставить выходные транзисторы VT2-VT5 на небольшие радиаторы.

Вся схема кроме микрофона, кнопки и громкоговорителя собрана на односторонней печатной плате из фольгированного стеклотекстолита размером 38х43мм. Рис2.

Рис2.

Вместо М1 можно использовать любой двухвыводный электретный микрофон.

При необходимости, возможно изменить коэффициент усиления микрофонного усилителя подбором сопротивления резисторов R4-R6. Микросхему К561ЛН2 можно заменить на 561ЛА7 с соответствующей доработкой печатной платы. Транзисторы VT2,VT4 можно заменить на КТ814, КТ837, VT3,VT5 на КТ805, КТ815, VT1,VT6 на КТ815. В качестве GB1 желательно использовать батареи, а лучше аккумуляторы с емкостью 1-2 ампер часа.

Для предотвращения самовозбуждения динамик необходимо поместить в рупор изготовленный из листового металла или приспособить для этих целей конусообразное изделие из пластмассы. Примерное размещение деталей и внешний вид мегафона изображены на Рис3. 1-M1, 2-печатная плата, 3-батарея, 4-ручка, 5-SB1, 6-B1, 7-рупор.

Рис3.

Литература.

1 Абрамов С.М. Опторазвязка звукового сигнала.

2. Абрамов С.М. Драйвер для управления низковольтным двигателем.
